Type de produit	Commutateur maître sans fil avec variateur
Marque	Legrand
Modèle	ASTP155RMW1
Catégorie	Maison intelligente
Tension d'alimentation	120 V CA, 15 A
Puissance maximale (incandescent)	1800 W
Types de charge compatibles	Résistif, universel, incandescent, moteur 1/2 hp, ballast standard et électronique
Fonctions principales	Commutation et gradation sans fil pour toute la maison
Matériau	Plastique et métal
Couleur	Blanc
Dimensions approximatives	107 x 71 x 30 mm
Poids approximatif	100 g
Normes	FCC Partie 15, Classe B, NMB-003 Canada
Installation	Nécessite une boîte électrique standard (non inclus)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité et les produits abrasifs.
Sécurité	Débrancher l'alimentation avant toute installation. Ne pas trop serrer les vis (10 lb·po max).
Contenu de l'emballage	Commutateur, plaque murale, vis, guide d'installation
Pays d'origine	Chine

FOIRE AUX QUESTIONS - ASTP155RMW1 LEGRAND

Comment installer le commutateur Legrand ASTP155RMW1 ?

Coupez d'abord l'alimentation au disjoncteur. Suivez le schéma de câblage fourni : connectez le fil blanc à la borne WHITE, le fil noir à HOT, et le fil rouge à LOAD. Fixez le commutateur dans la boîte murale à l'aide des vis fournies. Enclenchez la plaque murale en trois clics pour ajuster la saillie. Consultez la notice pour plus de détails.

Ce commutateur est-il compatible avec les ampoules LED ?

Oui, il est compatible avec les charges résistives et universelles, y compris les ampoules LED, à condition que la puissance totale ne dépasse pas 1800 W pour les charges incandescentes. Vérifiez la compatibilité de vos ampoules avec un variateur de type universel.

Que faire si le commutateur ne s'allume pas après installation ?

Vérifiez que l'alimentation est rétablie au disjoncteur. Assurez-vous que les connexions des fils sont correctes (blanc sur WHITE, noir sur HOT, rouge sur LOAD). Si le problème persiste, réinitialisez le commutateur en coupant l'alimentation 10 secondes. Si toujours inopérant, contactez le support Legrand.

Comment retirer la plaque murale ?

Insérez un tournevis plat dans les encoches situées sur les côtés de la plaque et tournez doucement pour la déclipser. Il est normal d'exercer une certaine force.

Ce commutateur est-il compatible avec les assistants vocaux comme Alexa ou Google Home ?

Non, le modèle ASTP155RMW1 est un commutateur maître sans fil autonome. Il ne dispose pas de connectivité Wi-Fi ou Bluetooth pour les assistants vocaux. Pour une intégration domotique, regardez les autres gammes Legrand.

Quelle est la puissance maximale que peut supporter ce commutateur ?

La puissance maximale dépend du type de charge : 1800 W pour les ampoules incandescentes, 15 A pour les charges résistives et universelles, et 1/2 hp pour les moteurs. Ne dépassez jamais ces limites.

Le commutateur chauffe-t-il normalement pendant l'utilisation ?

Oui, il est normal que le variateur soit légèrement chaud en fonctionnement. Protégez-le de la saleté et de la poussière pour assurer une dissipation correcte. Si la chaleur est excessive, vérifiez la charge.

Puis-je installer plusieurs commutateurs dans la même boîte ?

Oui, mais ils doivent être câblés avant d'être enclenchés dans la boîte. Assurez-vous de ne pas mélanger des fils de calibres différents dans la même borne ; utilisez des queues de cochon si nécessaire.

Comment réinitialiser le commutateur ASTP155RMW1 ?

Coupez l'alimentation au disjoncteur pendant au moins 10 secondes, puis rétablissez-la. Le commutateur devrait revenir à ses réglages d'usine. Pour une réinitialisation complète, consultez la notice.

Où puis-je trouver la notice complète d'installation ?

La notice est disponible en téléchargement gratuit au format PDF sur notre site notice-facile.com. Vous pouvez également consulter des vidéos d'installation sur www.adornemyhome.com/install.

MODE D'EMPLOI ASTP155RMW1 LEGRAND

Commutateur de sofTap, Maitre sans fil, toute la maison

Interruptor de sofTap, Maestro Wireless, toda la casa

Installation Instructions · Notice d'Installation · Instrucciones de Instalación

Catalog Number(s) · Numéro(s) de Catalogue · Les Numéroes de Catalogue: ASTP155RM

Country of Origin: Made in China · Pays d'origine: Fabrique en Chine · Pais de origen: Hecho en China

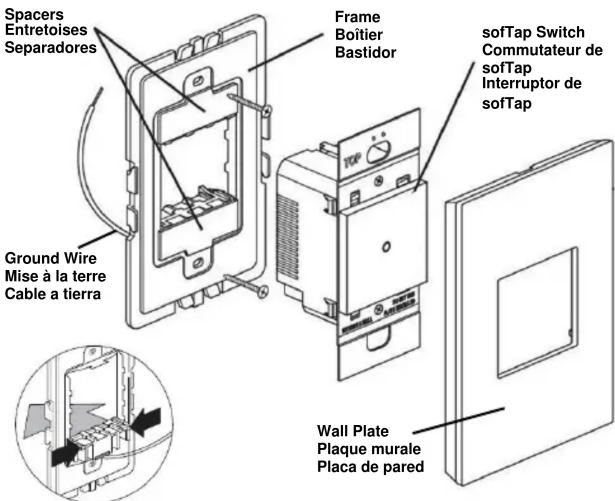

Remove spacers from the frame. Since this device fills the frame completely you will not need the spacers. From the back of the frame, pinch the tabs on the spacer to release.
Enleve les entretouises du boitant. Ce commutateur combant entierement le boitant, vous n'aurez pas besoin d'entreotises. Depue le dos du cadre, pincer les languettes sur l'entretouisme pour le libreter.
Quite los seperadores del bastidor. Como este interruptor cubre Completely el marco, no necessitaros los seperadores. De la parte posterior del marco, presione las lenguies del seperador para quitarlo.
For more information and helpful how-to videos, visit www.adormemyhome.com/ install.
Pour de plus ample informations ou visualiser des activités instructives et pratiques, rendez-vous sur www.adornemyhome.com/install.
Para Obtener más información y videos demostrativos, visite www.adornemyhome.com/install.

INSTALLATION INSTRUCTIONS

Veuillez tire toutes ces instructions avant de commencer. Les commutateurs adorné sont concous pour être installées dans des boites électriques standard. Touttefois, certaines méthodes d'installation peuvent différer légarement des méthodes traditionnelles. Si vous ne comprende pas ces instructions ou si vous étés incertain de vos aptitudes, n'hésitez pas à demandée de l'aide auprès d'un éclictrinien

120 V ca, 15 A, résistif
120 V ca, 15 A, universel
120 V ca, 1800W, incandescent
120 V ca, 1/2 hp moteur
120 V ca, 15 A, ballast standard
120 V ca, 15 A, ballast électronique

Imprepere au débranchement.

Pour évier tout risque de chocs électriques ou d'électrocultions, tous débrancher la source d'alimentation électrique depuis le coffret de distribution électrique avant de commencer le travail.

ADVERTENCIA

Coupez les fils et l'isolement de bande utilisant le guide de dépoulement dessus en arrêt du dispositif. Utilisez les conducteurs du cuivre seulement.

Raccorder le fil de mise à la terre du boitier au fil de mise à la terre nu dans la boite. Plier les fils de mise à la terre et insérer vers l'arrière de la boite. Monter le boitier à la boite murale avec les vis fourniers. Serrer suffisamment les vis pour maintirer le boitier en place. Na PASxon serrer

• Plier d'abord les fils dans la boite murale pour faciliter leur insertion dans le boitier lorsque le dispositif est branche.

• Prendre soit de ne pas érafler la surface murale avec le boitier métallique.

CONSEJOS

Ne pas raccorder le fil de mise à la terre peut rendre une installation non sécuritaire pouvant occasional des blessures

ADVERTENCIA

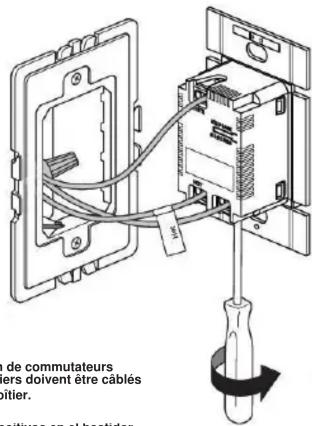

Connector le nouveau disposif
comme illustré. Insérer les fils dans
les bornes et serrer fermement les
vis. Ne PAS trop serer. (à 10
livres-pouce).

REMARQUE: Lors de l'installation de commutateurs multiples dans le boitier, ces derniers doivent être câblés avant de les enc羚cher dans le boitier.

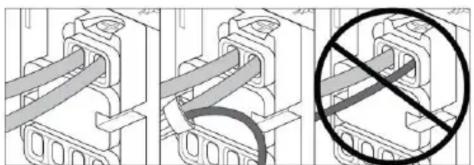

WARNING: Do not pair different size wires in the same terminal. If you have different size wires, use a wire nut to add a 6 inch pigtail of the same gauge wire to the smaller gauge wire.
A VERTISSEMENT: Ne s'apparient pas fils de talles différentes dans le même terminal. Si vous avez des fils de différentes talles, utilisez un écrou du fil pour ajouter une queue de 6 pouces du fil même jauge le fil de calibre plus petit.
ADVERTENCIA: No par de cables de differentes tamanos en el什么意思. Si Tiene cables de diferente tamanio,utilice una tvorca de alambre pararegarar un bollo de 6 pulgadas del mesmo calibre alambre al alambre de calibre más(PCPO.

Single Load

• Connecter le fil blanc à la borne WHITE

• Connector le fil rouge noir à la borne HOT.

• Connector le fil rouge noir à la borne LOAD.

Carga simple

• Conecte el cable blanco a WHITE (BLANCO)
• Conecte el cable negro a HOT (VIVO).
• Conecte el cable rojo a LOAD (C)

Same size.

Memo talle

Mismo tamano.

REMARQUE : Pour retireur un

dispositif du boitier, retirer le boitier

de la boite murale. Insérer un

tournevis plat depuis l'arrière du

boitier et appuyer sur les languettes

du disposifit pour le debloqueur et le pousser vers l'avant.

Enclencher la plague murale sur le boitier.

Trois clicks d'arrêt permettent de désirir comment aligner

la plaque murale sur la surface avant du dispositif.
Premierlic:alignmentparfait.
- Deuxieme clic: lagere saillie du dispositif.
- Troisièmecies : saillie complète du dispositif.

REMARQUE : Pour retirer une plaque murale

insérer un tournevis plat dans les encoches situées à l'escalier des escaliers.
a la arrête de la plaque et tourner douclement. Il est normal que la variateur soit largement
If est normal que le variateur soit légarément d'durant son fonctionnement.
durchschnittlich. Proteger les variateurs contre les saletés et la
poussiere.

NOTA: Si necesita qitar una placacpared, inserte

Ce dispositif est conforme à la partie 15 des directives FCC. L'utilisation du dispositif doit répondre aux

deux conditions suivantes : ( 1 ) Ce dispositif est doit pas généré d'interférences dangereuses et ( 2 ) ce dispositif doit être appliqué au titre des interférices ou reprises ; en cas de la interférences dangereuses, les

Dispositif doit supporter toutes les Invoquer des dysfunctionsnements.

Mise en garde: Toute alleration ou modification de ce dispositif non approuvée de maniere explicite par Legrand peu invalider vous droit a utiliser cet apariel.

Cet apparéil numérique ne dépasse pas les limites de classe b pour les émissions de bruit radio de l'appareil
numerique enones dans le reglement dinterference Radio du ministere des Communications.
Este aparato digitalo no exceedos limites de Clase B correspondentes a emisiones de ruido de radio provenientes de aparatos digitales establishes en las Reguaciones de Interferencia de Radio del
Proveimentos de aparços digitares建立起 Departamento Canadiense de Comunicaciones.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.
