MODE D'EMPLOI PLX150E DIMPLEX
1. Remarques à l'attention de l'utilisateur
REMARQUE
Cher client,
Conserve précieusement ces instructions et remettez les le cas échéant au prochain propriété de l'appareil. Pour un fonctionnement sur, l'appareil doit uniquement être utilisé conformément aux consignes fournies dans leprésent manuel d'instructions de montage et d'utilisation. Veillez donc à tener compte soigneusement de toutes les informations contenues dans leprésent manuel.
ATTENTION!
Les enfants d'au moins 8 ans ainsi que les personnes aux facultés physiques, sensorielles ou mentalles réduites sont autorisés à utiliser l'appareil sous la surveillance d'une personne experimentée ou s'ils ont reçu les instructions nécessaires à une'utilisation sure de l'appareil et ont compris les risques encourus! Ne pas laisser les enfants jouer avec l'appareil. Ne pas laisser les enfants procédérs sans surveillance au nettoyage et aux opérations de maintenance!
ATTENTION!
Tenir les enfants de moins de 3 ans à l'écart de l'appareil sauf s'ils sont constamment surveillés.
ATTENTION!
Les enfants âgés de 3 à 8 ans sont autorisés à allumer et à éteindre l'appareil sous la surveillance d'unadulte ou sils ont reçu les instructions nécessaires à une utilisation sure de l'appareil et ont compris les risques encourus, à condition que l'appareil soit place ou installé à sa position normale d'utilisation !
ATTENTION!
Les enfants âgés de 3 à 8 ans ne sont pas autorisés à allumer l'ordinateil, à le nettoyer ou à en effectuer la maintenance!
ATTENTION!
Le symbole ci-contre est apposé sur l'appareil ; il signifie que l'appareil de chauffage ne doit pas'être recouvert!
ATTENTION!
Certaines pieces de l'appareil peuvent devenir très chaudes et cause des brûlures. Des précautions particulières doivent être prises en présence d'enfants ou de personnes vulnérables!
ATTENTION!
Ne jamais faire fonctionner l'appareil de chauffage dans des pieces dans lesquelles sont utilisées des substances inflammables (p. ex. solvants).
ATTENTION!
Installer l'appareil de manière à ce qu'il ne soit pas accessible à une personne se trouvant dans la baignoire ou sous la douche!
ATTENTION!
Si le cable secteur est endommagé, il doit être remplace par le fabricant, son représentant SAV ou une personne disposant de qualifications comparables, afin d'éliminer les sources de danger!
ATTENTION!
Selon la taille de la pièce, le besoin en chaleur et le réglage du régulateur, les pièces peuvent être surchauffées en cas de fonctionnement sans surveillance. Cela peut entraîner des dangers pour les personnes qui ne sont pas en mesure de quitter la pièce en cas de surchauffe.
ATTENTION!
Pour éviter un risque lié à une réinitialisation involontaire du limiteur de température de protection, l'appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmeur, ou est relié à un circuit électrique régulierement mis hors et sous tension par un équipement!
ATTENTION!
Ne pas utiliser l'appareil s'il présente des dommages visibles ou s'il est tombé.
ATTENTION!
Si l'appareil se déclenché automatiquement sans surveillance, des dangers peuvent survenir : les apparêils p. ex. recouverts ou déplacés entre-temps peuvent provoquer des incendies !
REMARQUE
L'appareil est destiné uniquement au rechauffement de l'air ambiant dans des pieces fermées.
Ne pas installer l'appareil sous une prise murale!

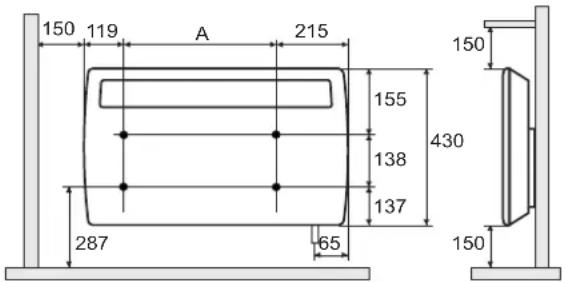

Respecter les distances minimales prescrites.
Respecter en outre une distance de 500 mm minimum par rapport à la face avant de l'appareil.
L'appareil de chauffage doit être installé à l'horizontale sur un mur vertical ( comme représenté sur l'image). Toutes les dimensions sont exprimées en mm.
| Modèle Cote de perçage A | |
| PLX 050E 116 mm | |
| PLX 075E, PLX 100E 286 mm | |
| PLX 150E 356 mm | |
| PLX 200E, PLX 300E 526 mm |
Lors du montage, il convient de respecter scrupuleusement les prescriptions d'installation en vigueur concernant la zone de protection.
La prise de courant ou de raccordement secteur doit être accessible après le montage.
Veiller à ce que l'air puisse entra et sortir librement au-dessus et en dessous de l'appareil de chauffage.
REMARQUE
Il est permis de monter l'appareil sur une paroi en bois.
2.1 Montage mural
REMARQUE
Utiliser impératifement la fixation murale d'origine qui se trouve au dos de l'appareil!
REMARQUE
Veiller à ne pasencer les cables électriques ni les tuyauteries qui se trouvent dans le mur.

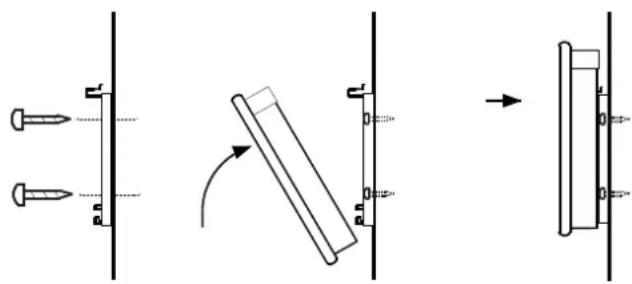

Retirer la fixation murale situe au dos de l'appareil. Pour ce faire, pousser les deux languettes vers le bas.
Percer les trous de fixation.
Visser fermement la fixation murale au mur.
Accrocher l'appareil au niveau des fentes inférieures de la fixation murale.
Faire basculer l'appareil vers le haut et le verrouiller en l'encliquetant dans les languettes.
3. Branchements électriques
La tension indiquée sur la plaque signalétique doit correspondre à la tension du réseau.
Le cable ne doit pas etre en contact avec la jaquette. Pour l'alimentation electrique de I'appareil, il est recommande de metre en place un circuit electrique dédié.
PLX 050E - PLX 200E
Introduire la fiche dans la prise de courant. La fiche doit toujours être accessible en cas de danger.
PLX 300E
Seul un electricien est autorisé à installer et à réparer l'appareil selon les normes de sécurité en vigueur. Mettre l'appareil de chauffage à la terre!
Raccordement exclusivement sur des cables posés de manière fixe! Prévoir un dispositif de sectionnement dans l'installation électrique avec une ouverture de contact de minimum 3 mm à chaque pole (p. ex. coupe-circuit automatique).
4. Description du régulateur

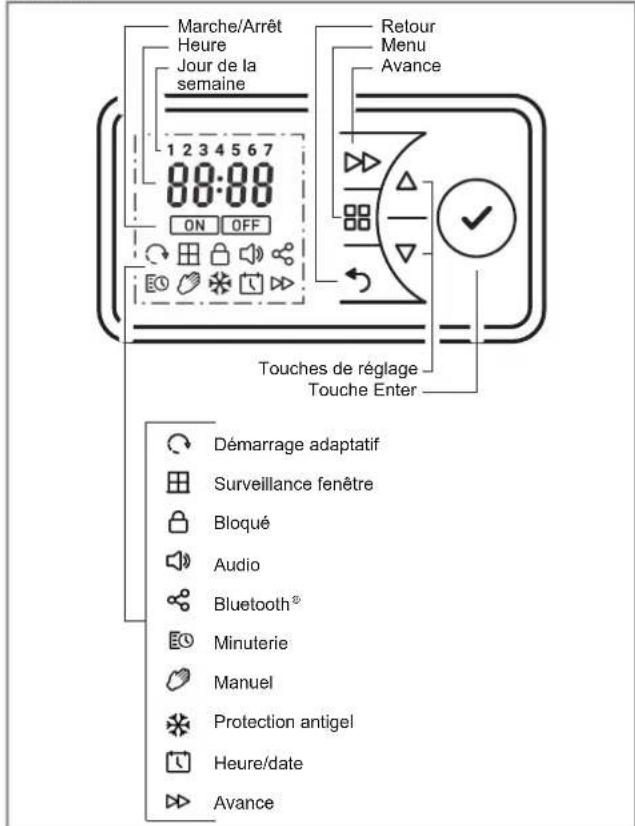

4.1 Unité de commande
L'appareil de chauffage est équipé d'un régulateur électronique régiable, qui se compose d'un écran et de six touches tactiles. L'unité de commande se trouve sur la face supérieure, à droite. Tous les réglages peuvent être réalisés à l'aide des six touches de l'interface de commande.
Les fonctions et valeurs regles sont affichees à l'écran.
4.2 Fonctions des touches
MENUPRINCIPAL
Réglage de la date et de l'heure
■ Programmation hebdomadaire de la minuterie
Mode manuel
Mode protection antigel
RETOUR
Retour au point de programmation précédent
Touches
Elles seront à naviguer dans le menu et à modifier les valeurs de réglages.
ENTER
Enregistrement des réglages.
AVANCE
Fonctions spéciales comme le passage au point de programmation suivant en mode minutes ou l'activation du minuteur décompteur.
4.3 Ecran
L'écran s'allume en cas d'actionnement d'une touche. Si aucune modification n'est effectuée pendant un certain temps, l'affichage s'eteint. Si aucune touche n'est actionnée, l'affichage bascule à nouveau sur le menu principal au bout de 30 secondes.
Une pression sur la touche ENTER permet d'afficher le PIN à 4 chiffres de l'appareil ainsi qu'une eventuelle connexion Bluetooth® (sans fonction pour le moment).
4.4 Changement de batterie
REMARQUE
La commande est équipée d'une horloge en temps réel avec fonction calendrier. L'horloge est équipée d'une pile bouton (type CR2032, 3 V) qui l'alimente en cas de coupure de courant.

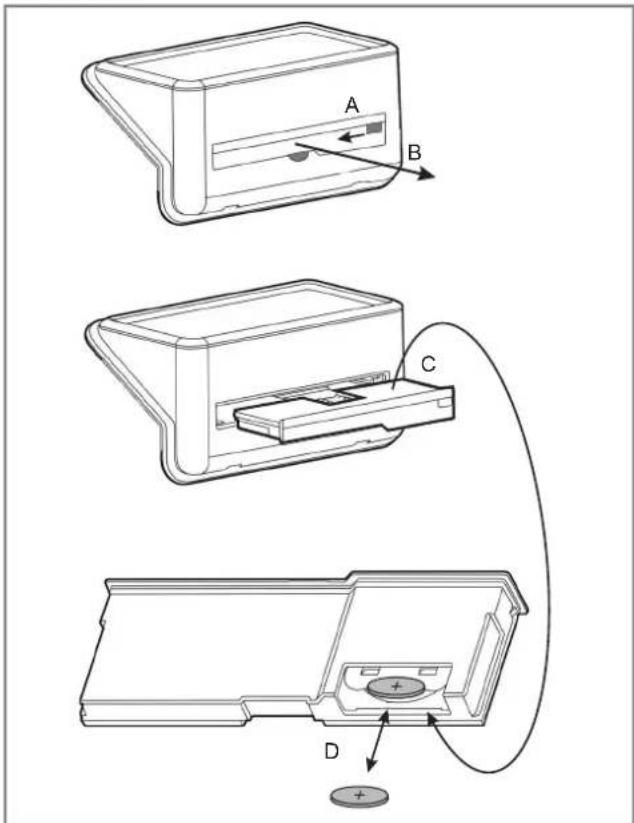

Le compartmenté à pile se trouve au dos de l'unité de commande.
Déverrouiller le compartment à pile (A) et le retarder (B).
La pile se trouve au dos (C).
Retirer la pile bouton et la remplacer (D). Respec-ter la polarité (pôle + comme représenté).
Remonter le compartment en procédant dans l'ordre inverse
4.5 Modes de fonctionnement possibles
4.5.1 Programmation hebdomadaire de la minuterie
Quatre programmes de chauffage maximum (marche/arrêt) peuvent etre regles par jour de la se
maine. Une tempereature ambiente peut etre attribuée
a chaque programme de chauffage.
Le symbole MINUTERIE s'affiche a I'ecran.
4.5.2 Mode manuel
Réglage manuel de la température ambiente.
Le symbole MANUEL s'affiche à l'écran.
4.5.3 Protection antigel
Réglage d'une température antigel de 7^ . Le symbole GEL s'affiche à l'écran.
REMARQUE
La température ambiente peut être modifiée à l'aide des touches ou pour tous les modes de fonctionnement. Dans le cadre de la programmation de la minuteserie, cette modification n'est pas réalisée pour la programmation horaire actuelle.
4.6 Mise en service

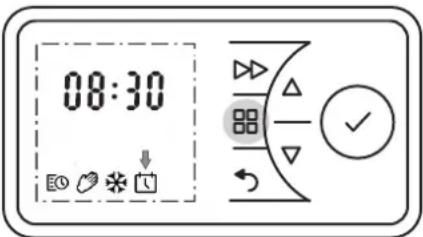

4.6.1 Réglage de l'heure et de la date
La commande comprend une horloge en temps réel avec fonction calendrier.
La date et l'heure se reglent en réalisant les étapes suivantes :
Appuyer sur la touche MENU.
■ Sélectionner le symbole DATE & HEURE à l'aide des touches ou . Le symbole clignote.
Appuyer sur la touche ENTER. L'heure clignote.
Appuyer à nouveau sur la touche ENTER. L'affichage des heures clignote.
- Régler les heures à l'aide des touches ou . Appuyer sur la touche ENTER. L'affichage des minutes clignote.
- Régler les minutes à l'aide des touches ou . Appuyer sur la touche ENTER. L'heure clignote.
Appuyer à nouveau sur la touche ENTER. L'heure est enregistrée et l'affichage JOUR & MOIS cli-gnote.
Régler le jour à l'aide des touches ou . Appuyer sur la touche ENTER. L'affichage du mois clignote.
Régler le mois à l'aide des touches ou . Appuyer sur la touche ENTER. L'affichage ANNÉE cli-gnote.
- Régler l'année à l'aide des touches ou . Appuyer sur la touche ENTER. La date est enregistrée.
Appuyer sur la touche RETOUR pour revenir à l'affichage principal.
4.7 Utilisation

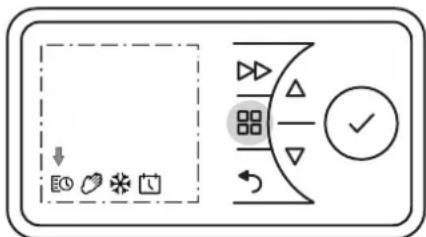

4.7.1 Allumer/éteindre le mode chauffage
Allumer le mode chauffage
Appuyer sur la touche MENU PRINCIPAL
■ Sélectionner le symbole MANUEL ou MINUTERIE à l'aide des touches ou . Le symbole ON clignote.
Appuyer sur la touche ENTER le mode chiffage s'allume.

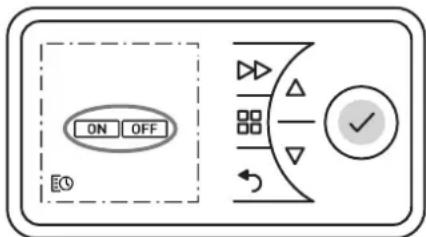

Eteindre le mode chauffage
Appuyer sur la touche MENU PRINCIPAL.
Le symbole MINUTERIE clignote.
Appuyer sur la touche ENTER. Le symbole ON clignote.
- Sélectionner le symbole OFF à l'aide des touches ou . Le symbole OFF clignote.
Appuyer sur la touche ENTER le mode chiffage s'eteint.

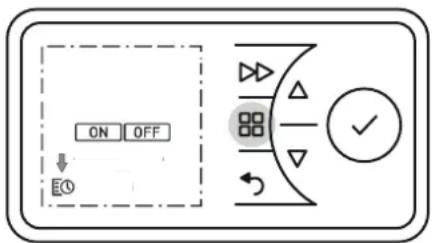

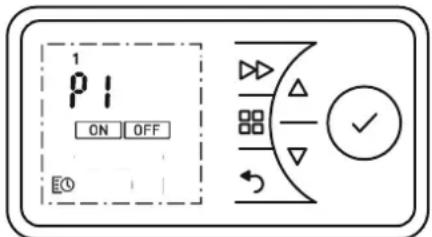

4.7.2 Programmation hebdomadaire de la minuterie
REMARQUE
Il est préconisé d'utiliser la fonction Minuterie pour réduire les coûts de fonctionnement. Si l'appareil reste en permanence en mode de chauffage manuel, les coûts de fonctionnement risquent d'être elevés.
La minuterie est préprogrammée en usine. Quatre plagesHoraires sont disponibles par jour.Elles peuvent etre adaptees en fonction des besoins individuels pour chaque jour de la semaine.
Ces profils peuvent être modifiés en suivant les étapes suivantes :
Appuyer sur la touche MENU. Le symbole MINUTERIE clignote.
Appuyer sur la touche ENTER. Le symbole ON clignote.
■ Sélectionner le symbole MINUTERIE à l'aide des touches ou . Le symbole MINUTERIE clignote. Appuyer sur la touche ENTER.
■ Sélectionner le jour de la période :
1 = Lundi 5 = Vendredi
2 = Mardi 6 = Samedi
3 = Mercredi 7 = Dimanche
4 = Jeudi
■ Sélectionner le jour à l'aide des touches ou . Appuyer sur la touche ENTER. P1 (programme 1) clignote.
Appuyer sur la touche ENTER. L'heure de mise en marche clignote.
Appuyer sur la touche ENTER. L'affichage des heures clignote.
- Régler les heures à l'aide des touches ou . Appuyer sur la touche ENTER. L'affichage des minutes clignote.
- Régler les minutes à l'aide des touches ou . Appuyer sur la touche ENTER. La température ambiente clignote.
Régler la température à l'aide des touches ou Appuyer sur la touche ENTER. L'heure de mise à l'arrêt clignote.
Appuyer sur la touche ENTER. L'affichage des heures clignote.
- Régler les heures à l'aide des touches ou . Appuyer sur la touche ENTER. L'affichage des minutes clignote.
- Régler les minutes à l'aide des touches ou . Appuyer sur la touche ENTER. P2 (programme 2) clignote.
- Les programmes P2, P3 et P4 peuvent être modifiés de la même manière.
Pour copier les programmes P1 à P4 modifiés pour les autres jours, appuyer sur la touche ENTER. L'affichage COPIER clignote.
Appuyer sur la touche ENTER. L'affichage COPIER s'allume durablement. Le jour de laSEAme cli-gnote.
- Sélectionner les autres jours de la semaine à l'aide des touches ou . Confirmer à chaque fois en appuyant sur la touche ENTER. Les jours sélectionnés sont affichés en haut de l'écran.
Pour finir, selectionner COPIER à l'aide des touches ou . L'affichage COPIER clignote.
Appuyer sur la touche ENTER. Les réglages sont enregistrés. Le symbole ON clignote.
Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

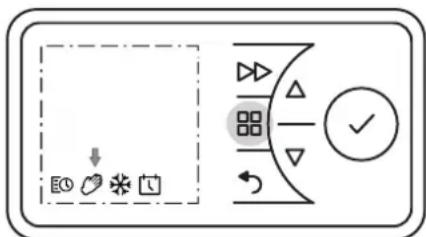

4.7.3 Mode manuel
REMARQUE
Dans le mode manuel, la programmation hebdomadaire de la minuterie est désactivée.
Les prescriptions relatives à la température ambiente sont données manuellement.
Appuyer sur la touche MENU.
Selectionner le symbole MANUEL à l'aide des touches ou . Le symbole MANUEL clignote. Appuyer sur la touche ENTER.
Le symbole ON clignote. Appuyer sur la touche ENTER.
Régler la température ambiente à l'aide des touches ou .

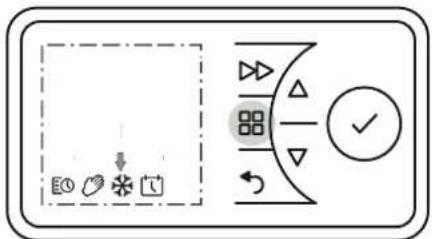

4.7.4 Protection antigel
Prescription d'une température antigel de 7^ pour les prochaines 24 heures.
Appuyer sur la touche MENU.
Selectionner le symbole GEL à l'aide des touches ou . Le symbole GEL clignote. Appuyer sur la touche ENTER.
Affichage du symbole GEL et de la température de 7^ .
4.7.5 Minuteur décompteur
Le minuteur décompteur permet à l'utilisateur d'activer un programme de chauffage individuel limite dans le temps.
Appuyer sur la touche MENU. Le symbole MINUTERIE clignote.
Appuyer sur la touche ENTER. Le symbole ON clignote.
Selectionner le symbole OFF à l'aide des touches ou .Le symbole OFF clignote.
Appuyer sur la touche ENTER le mode chiffage s'eteint.
Actionner le bouton AVANCE. Le mode chauffage est activé pendant 30 minutes (réglages usine).
Si nécessaire, modifier la température ambiente à l'aide des touches ou .
Pour arreter le mode chauffage avant la fin, eteindre l'appareil de chauffage.
Durée de chauffage du minuteur décompteur
La durée de chauffage maximale, limite par les réglages usine à 2 heures et modifiable en quatre paliers de 30 minutes chacun, peut être modifiée comme indiquédans le tableau.

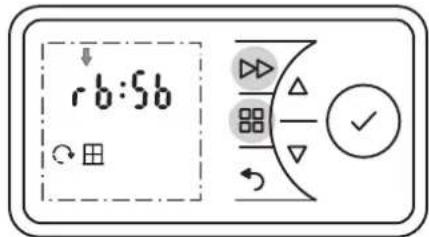

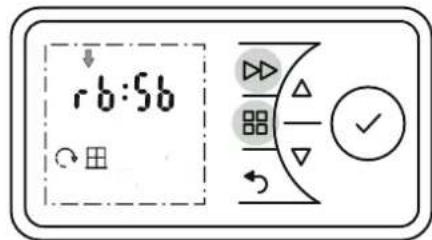

- Maintainir la pression sur les touches MENU et AVANCE pendant cinq secondes.

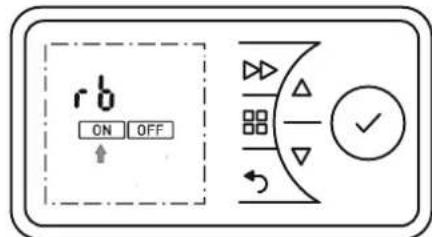

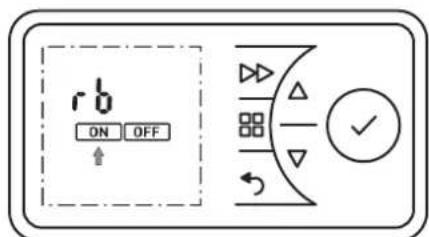

L'affichage rb clignote.
Appuyer sur la touche ENTER. Le symbole ON clignote.
Appuyer sur la touche ENTER. Le programme de la durée de chauffage clignote. Pour les variantes, voir la colonne de gauche du tableau (réglages usine 2 h).
■ Sélectionner le programme de durée de chauffage souhaité à l'aide des touches ou . Appuyer sur la touche ENTER. La température ambiante clignote.
Régler la température ambiente à l'aide des touches ou et confirmer avec ENTER.
Appuyer sur la touche RETOUR pour revenir à l'affichage standard.
| Programme de la durée de chauffage | Actionner la touche AVANCE : | |||
| 1 fois 2 | fois 3 fois | 4 fois | ||
| 30 min 00:15 | 00:20 00:25 00:30 | |||
| 01:00 h 00:15 | 00:30 00:45 01:00 | |||
| 01:30 h 00:15 | 00:30 01:00 01:30 | |||
| 02:00 h (configuration usine) | 00:30 01:00 01:30 | 30 02:00 | ||
| 04:00 h 01:00 | 02:00 03:00 04:00 | |||
| 06:00 h 01:30 | 03:00 04:30 06:00 | |||
| 08:00 h 02:00 | 04:00 06:00 08:00 | |||
4.7.6 Température ambiente minimale
Cette fonction permet de garantir qu'une température ambiente minimale est prescrite également pendant les périodes d'arrêt, par exemple en cas d'utilisation du mode minuterie (programmation hebdomadaire).
REMARQUE
La prescription est valable également pour la fonction de minuteur décompteur. La protection antigel est prioritaire.

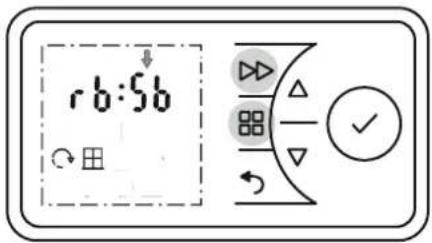

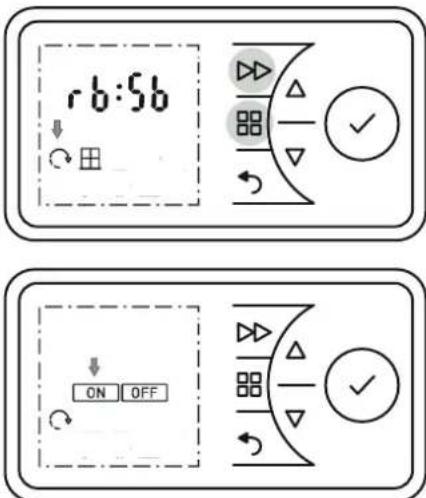

Maintenir la pression sur les touches MENU et AVANCE pendant cinq secondes. L'affichage rb clignote.

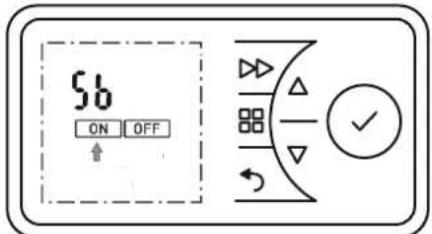

Appuyer sur la touche . L'affichage Sb clignote.
Appuyer sur la touche ENTER. Le symbole ON clignote.
Appuyer sur la touche ENTER. La température ambiente minimale (réglée en usine sur 16^ ) clignote.
Régler la température ambiente minimale à l'aide des touches ou et confirmer avec ENTER.
Appuyer sur la touche RETOUR pour revenir à l'affichage standard.
4.7.7 Demarrage adaptatif
Cette fonction garantit que la température ambiente réglée est atteinte exactement au début de la mise en marche, par exemple en connexion avec un programme de minuterie.
Example :
Le menu de la minuterie prévoit une température ambiente de consigne de 22^ à 7 heures. La température ambiente actuelle est de 17^ . L'appareil de chauffage se met en marche suffisamment à l'avance pour que la température ambiente prescrite de 22^ soit atteinte à 7 heures.
- Maintainir la pression sur les touches MENU et AVANCE pendant cinq secondes.
L'affichage rb clignote.
Selectionner le symbole DEMARRAGE ADAPTATIF à l'aide des touches ou . Le symbole clignote.
Appuyer sur la touche ENTER.

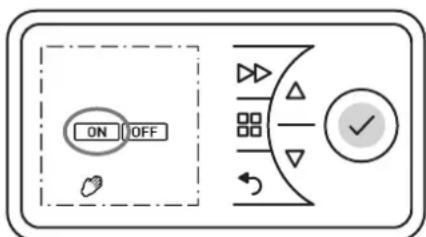

Selectionner ON ou OFF à l'aide des touches au pour activer ou désactiver la fonction.
Appuyer sur la touche RETOUR pour revenir à l'affichage standard.
4.8 Options
4.8.1 Changement d'heure hiver/été
Le cas échéant, l'horloge change automatiquement l'heure d'hiver/d'éte. Cette fonction peut être désactiée ou activée manuellement.

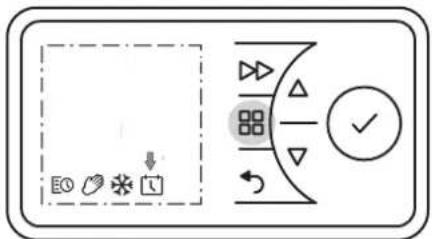

Appuyer sur la touche MENU. Le symbole MINUTERIE clignote.
- Sélectionner le symbole DATE & HEURE à l'aide des touches ou . Le symbole clignote.
Appuyer sur la touche ENTER. L'heure actuelle clignote.

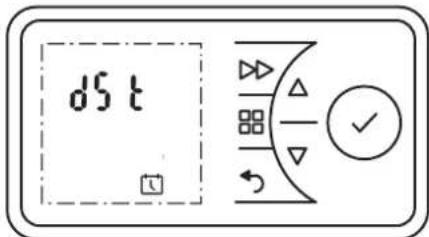

Appuyer sur la touche . L'affichage dSt clignote.
Appuyer sur la touche ENTER. Le symbole ON cli-gnote.
Selectionner ON ou OFF à l'aide des touches ou pour activer ou désactiver la fonction.
- Confirmer avec ENTER.
Appuyer sur la touche RETOUR pour revenir à l'affichage standard.
4.8.2 Touche audio
Signal sonore en cas d'actionnement d'une touche.
- Maintainir la pression sur les touches MENU, RETOUR et ENTER pendant cinq secondes.

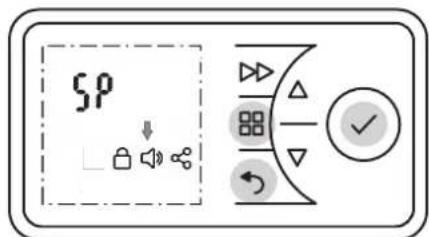

L'affichage SP clignote.
Selectionner le symbole TON à l'aide des touches ou .Le symbole clignote.
Appuyer sur la touche ENTER.

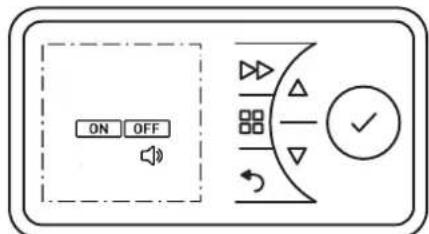

Selectionner ON ou OFF à l'aide des touches ou pour activer ou désactiver la fonction.
Appuyer sur la touche RETOUR pour revenir à l'affichage standard.
4.8.3 Unité de température, température maximale
Ce menu permet de régler les deux fonctions suivantes:
Affichage de I'unité de température
Sélection possible entre degré Celsius et degré Fahrenheit.
- Maintainir la pression sur les touches MENU, RETOUR et ENTER pendant cinq secondes.
L'affichage SP clignote.
Appuyer sur la touche ENTER. L'affichage °C clignote.
Selectionner le symbole °C ou °F à l'aide des touches ▲ ou ▼.
REMARQUE
L'unité de température °C est habituèlement utilisé dans la plupart des pays européens.
Température maximale
Définir la température maximale régliable.
Appuyer sur la touche ENTER. L'affichage de la température maximale clignote
Définir la température maximale régliable à l'aide des touches ou .
- Confirmer avec ENTER.
Appuyer sur la touche RETOUR pour revenir à l'affichage standard.
4.8.4 Blocage du clavier
Cette fonction permet de bloquer des éléments de commande.
- Maintainir la pression sur les touches RETOUR et ENTER pendant trois secondes.

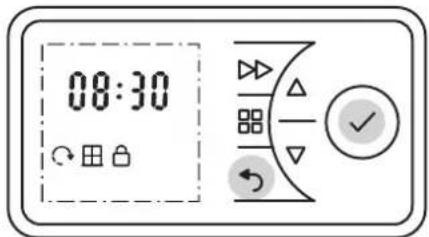

Le symbole BLOQUÉ apparait à l'écran. - Maintenir à nouveau la pression sur les touches RETOUR et ENTER pendant trois secondes pour débloquer.
REMARQUE
Lorsque le blocage du clavier est actif, aucun réglage ne peut être réalisé.
4.8.5 Limiter les fonctions
Les fonctions, le minuteur décompteur et le réglage des valeurs de température maximale et minimale peuvent être bloqués à l'aide d'un code.
Pour réaliser le blocage, un code à 4 caractères doit être définir et saisi.

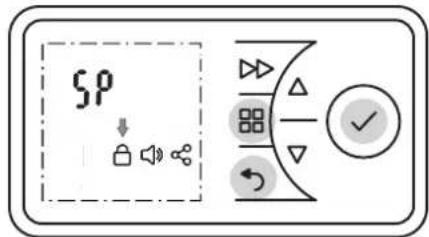

- Maintainir la pression sur les touches MENU, RETOUR et ENTER pendant 10 secondes. L'affiche SP clignote.

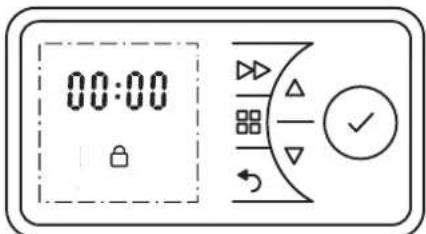

■ Sélectionner le symbole BLOCAGE DU CLAVIER à l'aide des touches ou . - Confirmer avec ENTER. Le premier caractère clignote.
Régler le premier caractère du code en seLECTIONnant un chiffre de 0 à 9 à l'aide des touches ou
Appuyer sur la touche ENTER.
Proceder de la même manière pour régler les caractères 2, 3 et 4 du code chiffré.
Appuyer sur la touche ENTER. Les fonctions minuteur décompteur (rb) et température maximale/minimale (SP) sont bloquées.
Appuyer sur la touche RETOUR pour revenir à l'affichage standard.
4.8.6 Surveillance fenêtre
L'appareil de chauffage est équipé d'une fonction de surveillance. Elle lui permet de détecter les dépenses d'énergie inutiles en cas de fenêtre restée ouverte. Dans ce cas, l'appareil de chauffage réduit sa puissance calorifique. La fonction SURVEILLANCE FENÊTRÉ est activée dans les réglages usine.
REMARQUE
Dans les pieces non isolées ou exposées à des courants d'air, la température ambiente peut rapidement baiser. Il en va de même lorsque les apparciels de chauffage ne sont pas suffisamment dimensionnés. Dans ce cas, désactiver la fonction surveillance des fenêtres.
Cette fonction peut etre activée ou désactivée de la maniere suivante:

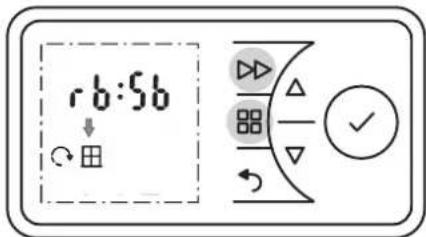

- Maintainir la pression sur les touches MENU et AVANCE pendant cinq secondes.
L'affichage rb clignote.
Selectionner le symbole FENETRE à l'aide des touches ou . Le symbole clignote.
Appuyer sur la touche ENTER. Le symbole ON clignote.

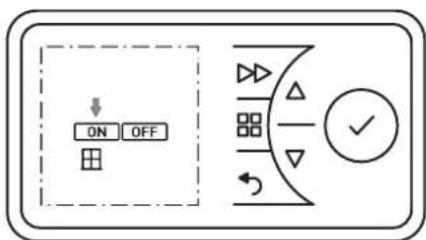

■ Sélectionner le symbole ON ou OFF à l'aide des touches ou . Le symbole clignote.
Appuyer sur la touche ENTER.
Appuyer sur la touche RETOUR pour revenir à l'affichage standard.
4.8.7 Retour aux réglages d'usine
Annule tous les réglages réalisés par l'utilisateur et ré-initialise les réglages usine.

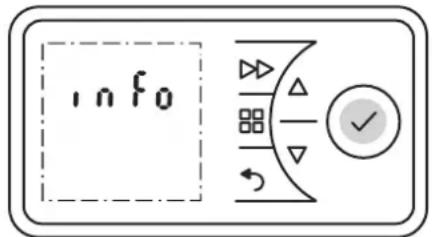

Appuyer pendant cinq secondes sur la touche ENTER. L'affichage INFO clignote.
Selectionner l'affichage Fr à l'aide des touches au . Le symbole clignote.
Appuyer sur la touche ENTER. L'affichage N (= non) clignote.

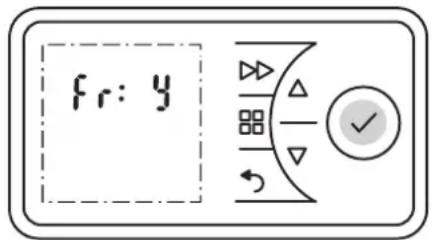

■ Sélectionner l'affichage Y à l'aide des touches « ou «. Le symbole clignote.
Appuyer sur la touche ENTER. Toutes les valeurs sont réinitialisées sur les réglages usine.
Régler l'heure et la date.
4.8.8 Augmenter la valeur de consigne
L'appareil de chauffage est livre avec une zone de température régblable de 7 à 26^ . La valeur limite supérieure peut être diminuée ou augmentée si besoin est (32 °C maximum).

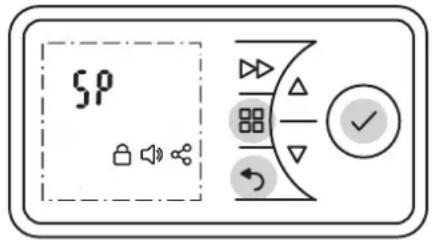

- Maintainir la pression sur les touches MENU, RETOUR et ENTER pendant cinq secondes.
L'affichage SP clignote.
Appuyer sur la touche ENTER. L'affichage °C clignote.

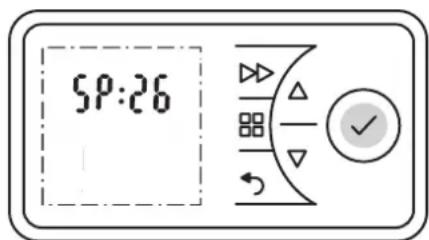

Appuyer sur la touche ENTER. Le chiffre 26 (valeur limite reglee en usine) s'affiche et clignote.
Augmenter ou réduire la valeur limiteouhaitée à l'aide des touches ou
Appuyer sur la touche ENTER.
Appuyer sur la touche RETOUR pour revenir à l'affichage standard.
4.8.9 Informations pour le service technique
REMARQUE
Ces informations sont réservées au technician de service.
Les informations suivantes peuvent etre affichees :
Numero UI:Numero de service Ecran
Numero CC:Numero de service Electronique
Numero ID:Numero de service Appareil de chauffage
Appuyer pendant cinq secondes sur la touche ENTER. L'affichage INFO clignote.
■ Sélectionner l'affichage Ui, CC ou id à l'aide des touches ou .
Appuyer deux fois sur la touche RETOUR pour revenir à l'affichage standard.
REMARQUE
L'affichage id est un code à 12 caractères. Les premiers caractères sont affichés au niveau 1. Le niveau suivant (2, 3) peut être sélectionné à l'aide des touches ou .
5. Limiteur de surcharge
L'appareil de chauffage est équipé d'un limiteur de surcharge pour votre sécurité. Si la circulation de l'air est généee (p. ex. par des rideaux ou un encombrement de la grille d'aération), l'appareil se met automatiquement à l'arrêt.
Dans ce cas, il convient de couper pendant quelques minutes l'alimentation électrique de l'appareil de chauffage (débrancher le connecteur, déconnecter le fusible) afin que l'appareil puisse refroidir suffisamment.
Avant la remise en marche de l'appareil, éliminer les causes du déclenchement du limiteur de surcharge.
6. Maintenance
Avant de procéder à la maintenance,mettre l'appareil hors tension et le laisser refroidir. La surface extérieure de l'appareil peut être nettoyée avec un lingedoux et humide. Pour le nettoyage,ne pas utiliser dedoudre à récurer ni d'encaustique qui pourrait endommager les surfaces. Les dépôts de poussière dans l'appareil peuvent être éliminés de l'extérieur à l'aide d'un aspirateur.
7. Défauts
Si l'indication Err s'affiche à l'écran, un défaut est apparu.
| Affichage | Signification Mesures | |
| Err1 Capteur de tempé-rature défectueux. | Contacter le service SAV. | |
| Err2 Déclenchement de la surveillance fé-nètre. | Refermer la fenêtre. Effacer le message de début.Si nécessaire, désactiver la fonction ;voir chapitre 4.8.6 | |
| Err3 Surchauffe de l'ap-pareil de chauffage. | Voir chapitre 5Effacer le message de début. | |
| Err4 Température am-biante dépassee. | Contacter le SAV. | |
| Err9 Perte de l'heure. Effacer le message de début. Saisir de nouveau l'heure. | ||
| Err10 Élement de chauf-fage défectueux. | Contacter le SAV. |
Effacer un message de défaut
Appuyer pendant dix secondes sur la touche ENTER. L'indication Err disparait.
L'appareil est de nouveau pret à fonctionner. Si l'erreur se produit de nouveau, contacter le SAV.
8. Garantie
Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.
9. Recyclage
L'appareil ne doit pas etre elimine avec les ordures menagères. Une fois l'appareil arrivé en fin de vie,veuilles le confier aux centres de collecte disponibles.
10. Caracteristiques techniques
| Type d'appareil | PLX 050E,PLX 075E | PLX 100E,PLX 150E | PLX 200E,PLX250E/300E | |
| Tension nominale | 1/N/PE, 230 - 240 V~ | |||
| Degré de protection | IP24 (résistant aux éclaboussures) | |||
| Dimensions (L x H x P) | 450 x 430x 108 mm,620 x 430x 108 mm | 620 x 430x 108 mm,690 x 430x 108 mm | 860 x 430x 108 mm,860 x 430x 143 mm | |
| Poids | 4,8 kg6,2 kg | 6,2 kg6,6 kg | 8,0 kg8,6 kg | |
| Capacité thermique | ||||
| Capacité thermique nominale | Pnom | 0,5 kW,0,75 kW | 1,0 kW,1,5 kW | 2,0 kW,3,0 kW |
| Capacité thermique minimale(valeur indicative) | Pmin | 0,5 kW,0,75 kW | 1,0 kW,1,5 kW | 2,0 kW,3,0 kW |
| Capacité thermique permanente maximale | Pmax, C | 0,5 kW,0,75 kW | 1,0 kW,1,5 kW | 2,0 kW,3,0 kW |
| Consommation d'énergie | ||||
| pour une capacité thermique nominale | elmax | 0,0 W 0,0 | W 0,0 W | |
| pour une capacité thermique minimale | elmin | 0,0 W 0,0 | W 0,0 W | |
| en état de veille | elsB | 0,5 W 0,5 | W 0,5 W | |
| Type de contrôle | ||||
| Régulateur de température ambiente électronique avecprogrammation hebdomadaire, surveillance fenêtre, régulateur adaptatif du démarrage du chauffage et limitationde la durée de fonctionnement | ||||
