R2W8D2 - Caisson de basses ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer) pour camion
Marque	Alpine
Modèle	R2W8D2
Diamètre du haut-parleur	8 pouces (20,3 cm)
Impédance	Double bobine 2 ohms
Matériau du cône	Polypropylène renforcé (estimation)
Puissance admissible RMS	300 W (estimation)
Puissance en crête	900 W (estimation)
Réponse en fréquence	30 Hz - 200 Hz (estimation)
Sensibilité	85 dB (estimation)
Fonctions principales	Reproduction des basses fréquences, conception pour caisson ventilé, installation en camion
Réglages recommandés de l'amplificateur	Filtre passe-bas à 70 Hz, filtre subsonique à 30 Hz, gain en position 1 h
Compatibilité amplificateur	Alpine R-A75M ou S-A60M (vendus séparément)
Accessoires inclus	Supports avant/arrière, couvercle avant, barres de garniture, pieds, vis, clés hexagonales
Outils requis pour l'installation	Clé hexagonale, perceuse électrique
Largeur d'installation ajustable	De 101,6 cm (40 po) à 132,1 cm (51 po) selon le véhicule
Utilisation prévue	Camions (F-150, Silverado, Wrangler, RAM, etc.)
Entretien et nettoyage	Essuyer avec un chiffon sec ; éviter l'eau et l'humidité
Sécurité	Fixer solidement au véhicule ; ne pas trop serrer les vis ; faire appel à un installateur professionnel
Pièces détachées et réparabilité	Contactez un revendeur Alpine agréé
Garantie	Consultez les conditions générales d'Alpine

FOIRE AUX QUESTIONS - R2W8D2 ALPINE

Quel amplificateur est recommandé pour le caisson Alpine R2W8D2 ?

Les amplificateurs mono Alpine R-A75M et S-A60M sont recommandés. Réglez le gain en position 1 h, le filtre passe-bas à 70 Hz, l'égalisation des basses à 0 et le filtre subsonique à 30 Hz.

Quelle est la taille du haut-parleur du R2W8D2 ?

Le R2W8D2 est un subwoofer de 8 pouces (20,3 cm).

Puis-je installer ce caisson de basses dans n'importe quel camion ?

Oui, mais la largeur d'installation doit être comprise entre 101,6 cm (40 po) et 132,1 cm (51 po). Des réglages spécifiques sont recommandés selon le modèle de véhicule (F-150, Silverado, Wrangler, RAM, etc.).

Quels accessoires sont fournis avec le R2W8D2 ?

Le kit inclut des supports avant/arrière, un couvercle avant, des barres de garniture, des pieds de superposition (6 standards + 2 supplémentaires), des vis, des rondelles et deux clés hexagonales.

Dois-je faire appel à un professionnel pour l'installation ?

Alpine recommande de faire installer le produit par un revendeur Alpine autorisé, car l'installation nécessite de l'expérience et des compétences spécialisées.

Comment régler le filtre subsonique sur l'amplificateur ?

Réglez le filtre subsonique à 30 Hz. Si votre autoradio ou DSP le permet, utilisez une fréquence centrale de 30 Hz avec une pente de 24 dB/octave.

Puis installer le R2W8D2 dans un Jeep Wrangler 2007+ ?

Oui. Pour le Wrangler, retirez le pied intérieur et installez-le à l'emplacement extérieur. La largeur minimale est de 40 po (101,6 cm). Le plateau d'amplificateur n'est pas utilisé.

Comment éviter d'endommager le caisson lors de l'installation ?

Utilisez les clés hexagonales fournies pour visser les supports et les pieds. Commencez à visser toutes les vis à la main et ne les serrez pas trop. Ne percez pas dans les tuyaux ou le câblage du véhicule.

Quel type d'amplificateur est compatible avec le R2W8D2 ?

Tout amplificateur mono compatible avec une charge de 2 ohms (double bobine) peut être utilisé. Alpine recommande ses modèles R-A75M ou S-A60M pour des performances optimales.

Où puis-je trouver la notice complète du R2W8D2 ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue.

MODE D'EMPLOI R2W8D2 ALPINE

Guide d'installation des enceintes pour camions R/S-DB8V-TRK Compatible avec les modèles suivants :

R2-W8D2, S-W8D2

Introduction

Félicitations pour votre achat de ces enceintes pour camions. Le présent guide d'installation est conçu pour vous guider pas à pas dans l'installation des enceintes ventilées pour caissons de graves de 20,3 cm (8 po) de série « R » ou « S » pour camions. Veuillez vous familiariser avec le manuel du propriétaire, et si vous avez des questions, veuillez communiquer avec notre équipe de soutien au 1-800-TECH-101.

Remarque : Pour garantir une utilisation en toute sécurité, respectez toujours les précautions suivantes.

L'installation de ce produit nécessite de l'expérience et des compétences spécialisées. Nous vous recommandons de faire installer le produit par un revendeur Alpine autorisé.

Avant d'utiliser ce produit, assurez-vous de lire attentivement le présent guide d'installation afin d'utiliser le produit correctement. Le non-respect de cette consigne peut entraîner des dommages matériels ou un accident.

Alpine Electronics n'est en aucun cas responsable des problèmes liés au non-respect des instructions indiquées dans le mode d'emploi.

Assurez-vous que les enceintes sont fixées au véhicule. Le non-respect de cette consigne peut causer une électrocution, des blessures ou des dommages aux équipements. Lorsqu'un trou est fait dans la carrosserie du véhicule, faites attention à ne pas endommager les tuyaux, le réservoir de carburant, le câblage électrique, etc. Ce type de dommages pourrait causer un accident ou un incendie. N'installez pas le produit dans un endroit où il peut être exposé à l'eau ou dans un endroit où le niveau d'humidité ou de poussière est élevé. Tout manquement à cette consigne pourrait causer un incendie ou des dommages matériels. - Commencez à visser toutes les vis à la main et évitez de trop serrer les vis, au risque d'endommager vos équipements. - Les amplificateurs mono Alpine correspondants sont vendus séparément - vérifiez auprès d'un distributeur agréé Alpine.

Réglages recommandés de l'amplificateur

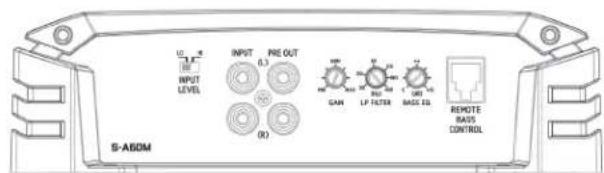

Amplificateur R-A75M Amplificateur S-A60M

« Gain » [Gain] = position 1 h « LP Filter » [Filtre passe-bas] = 70 Hz « Bass EQ » [Égalisation des basses] = 0 (désactivé) « Subsonic » [Filtre subsonique] = 30 Hz

« Gain » [Gain] = position 1 h « LP Filter » [Filtre passe-bas] = 70 Hz « Bass EQ » [Égalisation des basses] = 0 (désactivé)

(Remarque : Si disponible avec votre HU/DSP – nous recommandons un contrôle subsonique, si possible avec fréquence centrale = 30 Hz à 24 dB/oct.)

Outils requis

Clé hexagonale (2 pièces incluses) Perceuse électrique avec réglage de faible couple (facultatif)

Remarque :

Utilisez les clés hexagonales pour les pieds des enceintes, les supports avant/arrière et le plateau d'amplificateur : le non-respect de cette consigne peut entraîner des dommages aux enceintes.

Remarque :

Perceuse électrique pour l'installation des caissons de graves et de l'amplificateur uniquement.

Liste des accessoires

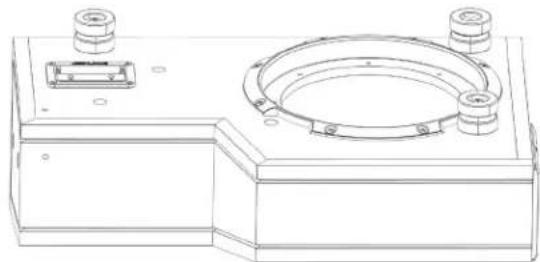

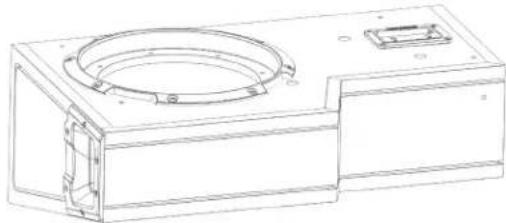

Enceinte côté conducteur Enceinte côté passager

Supports avant/arrière Couvercle avant/barres de garniture

Supports de plateau d'amplificateur gauche/droit Pieds de superposition pour enceintes

6 pieds de superposition standard (caoutchouc/rondelle/caoutchouc)

2 pieds supplémentaires (caoutchouc/rondelle)

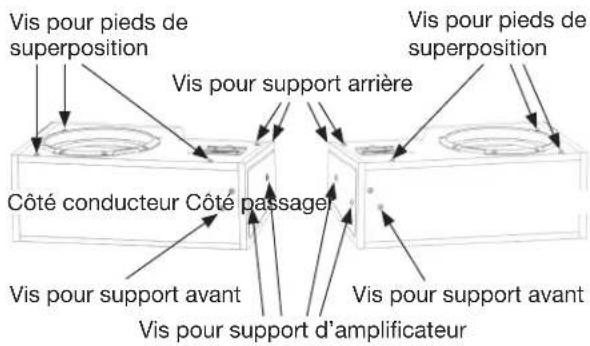

1 Les vis de montage sont installées temporairement dans les enceintes côté conducteur et côté passager. Retirez toutes les vis pour préparer l'assemblage.

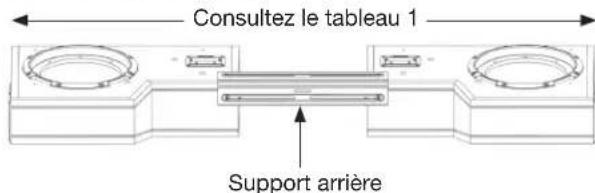

3 Placez les enceintes à l'envers sur une surface plane et réglez-les à la largeur requise. Alignez le support arrière avec les inserts filetés, puis fixez le support à l'aide des vis M5 x 20 mm (4 pièces) et des rondelles M5 x 12 mm (4 pièces) fournies.

Mise en garde : Pour éviter d'endommager les enceintes, utilisez les clés hexagonales fournies pour installer le support arrière.

5 Installez les pieds, comme montré, à l'aide des vis M5 x 60 mm (6 pièces) et des rondelles M5 x 20 mm (6 pièces) fournies. Des pieds à superposer supplémentaires sont inclus pour l'adaptation aux véhicules ayant un plancher irrégulier, des tapis de sol, etc. - consultez le tableau d'adaptation.

Mise en garde : Pour éviter d'endommager les enceintes, utilisez les clés hexagonales fournies pour installer les pieds de l'enceinte.

2 Le cas échéant, fixez les supports de plateau d'amplificateur intérieur à l'aide des vis M5 x 20 mm (4 pièces) et des rondelles M5 x 20 mm (4 pièces) fournies.

Remarque : Les supports de plateau d'amplificateur peuvent être coupés pour les applications étroites. Le plateau d'amplificateur ne sera pas utilisé dans certaines applications - consultez le tableau d'adaptation. Si les supports d'amplificateur ne sont pas installés, les 4 vis de montage doivent être laissées bien serrées dans les deux enceintes.

Mise en garde : Pour éviter d'endommager les enceintes, utilisez les clés hexagonales fournies pour installer les supports d'amplificateur.

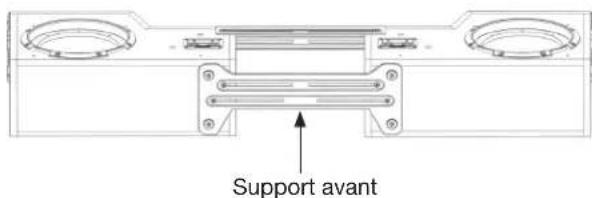

4 Faites pivoter l'assemblage à l'endroit et fixez le support avant à l'aide des vis M5 x 20 mm (4 pièces) et des rondelles M5 x 20 mm (4 pièces) fournies, comme montré.

Mise en garde : Pour éviter d'endommager les enceintes, utilisez les clés hexagonales fournies pour installer le support avant.

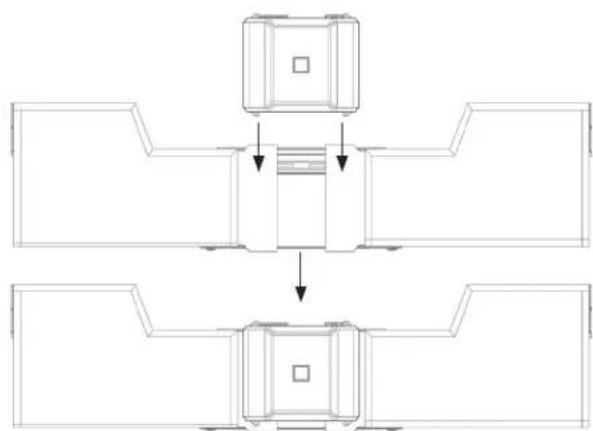

6 Placez l'amplificateur mono sur le plateau d'amplificateur et marquez les trous de montage. Ensuite, percez et montez avec des vis de taille appropriée (non incluses).

7 Alignez le couvercle avant et les barres de garniture, puis installez-les à l'aide des vis M5 x 20 mm fournies (4 pièces, clé hexagonale de 4 mm).

Configuration recommandée pour des véhicules spécifiques

Tableau 1 : Réglages recommandés pour les véhicules

Véhicule Largeur	Pied intérieur	Pied extérieur(avant)	Pied extérieur(arrière)	Plateau d' amplificateur	Remarques
F-150 2015+	132,1 cm(51 po)(max.)	oui oui oui oui
Silverado/Sierra2018+	132,1 cm(51 po)(max.)	oui oui oui oui
Wrangler 2007+	101,6 cm(40 po)(min.)	non oui oui non			Retirer le pied intérieur et l'installer dans l'emplacement extérieur
RAM 2018+	132,1 cm(51 po)(max.)	oui oui non oui
