Caractéristiques techniques	Hotte de cuisine BERTAZZONI KV120PROXT, largeur 120 cm, extraction à 1200 m³/h, moteur à 4 vitesses, éclairage LED intégré.
Utilisation	Conçue pour une utilisation dans des cuisines professionnelles ou domestiques, idéale pour les cuisiniers amateurs et professionnels.
Maintenance et réparation	Filtres à graisse lavables au lave-vaisselle, entretien régulier recommandé pour assurer une performance optimale.
Sécurité	Équipée de protections contre les surchauffes, conforme aux normes de sécurité en vigueur.
Informations générales	Design élégant en acier inoxydable, garantie de 2 ans, installation murale recommandée.

FOIRE AUX QUESTIONS - KV120PROXT BERTAZZONI

Comment nettoyer les filtres de la hotte BERTAZZONI KV120PROXT ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte. Lavez-les à l'eau chaude savonneuse ou placez-les dans le lave-vaisselle. Assurez-vous qu'ils sont complètement secs avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Quelle est la puissance d'aspiration de la hotte BERTAZZONI KV120PROXT ?

La hotte BERTAZZONI KV120PROXT a une puissance d'aspiration maximale de 1200 m³/h, ce qui la rend efficace pour éliminer les odeurs et la vapeur.

Comment régler la vitesse d'aspiration de la hotte ?

La vitesse d'aspiration peut être réglée à l'aide des commandes situées sur le panneau de contrôle de la hotte. Il y a généralement plusieurs niveaux de vitesse, sélectionnez celui qui convient le mieux à vos besoins.

Quels types de filtres sont compatibles avec la hotte ?

La hotte BERTAZZONI KV120PROXT utilise des filtres à graisse en aluminium et des filtres à charbon actif pour les modèles en recyclage. Assurez-vous d'utiliser des filtres recommandés par le fabricant pour un fonctionnement optimal.

Que faire si la hotte émet un bruit excessif ?

Un bruit excessif peut être dû à des filtres encrassés ou mal installés. Vérifiez et nettoyez les filtres, et assurez-vous qu'ils sont correctement fixés. Si le bruit persiste, contactez un technicien.

Est-ce que la hotte BERTAZZONI KV120PROXT peut être installée au-dessus d'une cuisinière à gaz ?

Oui, la hotte peut être installée au-dessus d'une cuisinière à gaz, mais assurez-vous de respecter les distances minimales recommandées par le fabricant pour la sécurité.

Comment installer la hotte BERTAZZONI KV120PROXT ?

Il est recommandé de suivre le guide d'installation fourni avec la hotte. Si vous n'êtes pas sûr de l'installation, il est conseillé de faire appel à un professionnel.

Comment savoir quand il est temps de changer le filtre à charbon actif ?

Il est conseillé de remplacer le filtre à charbon actif tous les 6 à 12 mois, selon la fréquence d'utilisation de la hotte. Si vous remarquez une diminution de l'odeur d'aspiration, il est temps de le remplacer.

MODE D'EMPLOI KV120PROXT BERTAZZONI

HOTTE DE CUISINE - Notice d'utilisation

max 90 cm

Fig.1

120cm90cm

Fig.2 Fig.3

NELL'IMBALLO / EN EL EMBALAJE / DANS L'EMBALLAGE / INSIDE PACKAGING

CAPPA ASPIRANTE CAMPANA EXTRACTORA HOTTE DE CUSINE COOKER HOOD

TASSELLI 08

FALDAS 08

TASSELS 08

WALL ANCHORS 08

VITE aut.5x40 TB

TORNILLO AUT.5x40 TB

VIS AUT.5x40 TB

SCREWS AUT.5x40 TB

VITE aut.3,9x6 t. PIANA

TORNILLO AUT.3,9x6 T. PLANO

VIS AUT.3,9x6 T. PLATTE

SCREWSAUT.3,9x6T. FLAT

X1 RIDUZIONE 0150/120 REDUCCION 0150/120 REDUCTION 0150/120 ADAPTER 0150/120

X1 VALVOLA 0150 VALVULA 0150 VANEE 0150 VALVE 0150

Fig.4

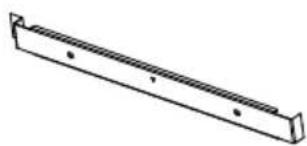

SOPORTE DE LA TUBERIA

SUPPORT DETUYAUTERIE

PIPE BRACKET

FILTROS DE GRASA

FILTRES À GRAISSE

GREASE FILTERS

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour des consultations ultérieures. L'appareil a été conçu pour être utilisé dans le mode aspirant (évolution de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A).

Conseils pour la sécurité

1. Attention, lorsque dans la

Même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez-vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

• Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée.
• En cas de doutes, contacter un électricien qualifié. Si le câble d'alimentation est abimé, il faut le remplacer par un autre câ

2. Attention!

Dans certaines circonstances, les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.

rage.

C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie. E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu. F) Avant de réaliser toute opération d'entretien, coupez l'alimentation électrique de la hotte. G) Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doit pas être effectué par des enfants, à moins qu'ils ne soient surveillés. H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Instructions pour l'installation

• Le montage et le branchement électrique doivent être effectués par un personnel spécialisé. Utiliser des gants de protection avant de procéder aux opérations de montage.
• Connexion électrique (Fig.10): Cet appare
• Procédez au raccordement électrique comme suit:

MARRON = L ligne

BLEU = N neutre

JAUNE/VERT = ferre.

Le câble neutre doit être raccordé à la borne portant le symbole N tandis que le câble JAUNE/VERT, doit être raccordé à la borne près du symbole de terre.

Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible. Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 65 cm entre cette dernière et le point le plus bas de la hotte (Fig.11). S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de cette électrique. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres antigraisse (Fig.6).
• S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air (Fig.1B).
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air (Ø 150mm). L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Fixation murale:

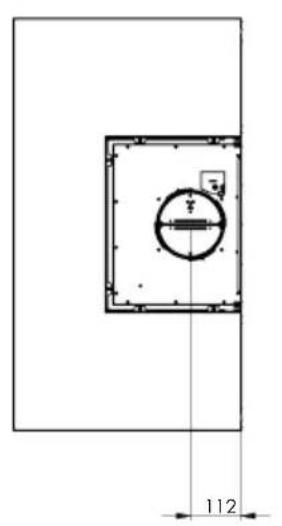

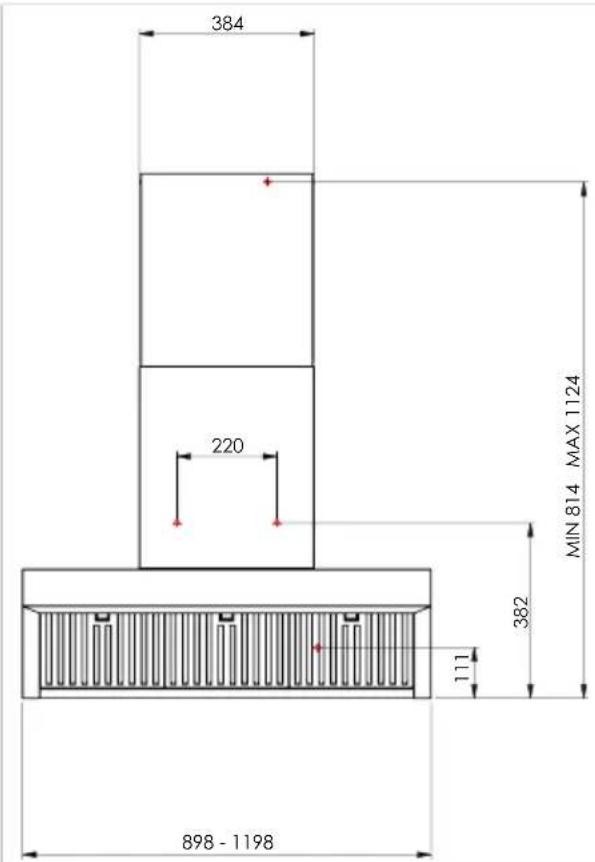

Exécuter les trous en respectant les cotes indiquées (Fig.2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis X (Fig.5). En cas de différents montages, utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placoplatre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi où sera fixée la hotte.

Fixation des raccords télescopiques de décoration:

Installer au préalable l'alimentation électrique dans les limites de l'encombrement de la cheminée décorative. Si votre appareil doit être installé en version aspirante, prévoir l'orifice d'évacuation d'air. Installer l'étrier de support de la cheminée décorative supérieure, le fixer ensuite au mur avec

les vis A (Fig. 3) de manière qu’il soit dans l’axe de votre hotte ; ceci en respectant la distance du plafond indiquée sur la Fig. 2. Raccorder la bride C à l’orifice d’évacuation d’air (Fig. 5) au moyen du tuyau d’évacuation d’air. Introduire la cheminée décorative supérieure dans la cheminée décorative inférieure et les poser au-dessus de la coque. Retirer le raccord supérieur jusqu’à la bride et le fixer au moyen des vis B (Fig. 3). Si on peut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

-Modèle filtrant:

Les filtres doivent être appliqués au groupe aspirant situé à l’intérieur de la hotte en les centrant par rapport au moteur et en les tournant de 90 degrés jusqu’au déclic d’arrêt (Fig. 7).

EMPLOI Et entretion

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse BAFFLE: Ce système a des caractéristiques d'aspiration plus performantes par rapport aux filtres aluminium courants. Grâce à sa structure, il arrive à emprisonner les particules de graisse et à réduire le niveau de bruit à son minimum. Il faut le laver à intervalles réguliers, tous les 15 ou 30 jours, pour éviter tout suintement de l'huile. Il est lavable au lave-vaisselle ou à la main.
• Après plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
• Les filtres au carbone actif seront à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson.
• Les filtres à carbone actif non régénérables (cod. 901589) doivent être remplacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.
• Les filtres de carbone actif régénérables (cod. 901590) doivent être lavés à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaiselle à température maximale de 65°C (le cycle de lavage doit être complet et sans plats). Enlever l'eau en excès sans abimer le filtre, restorer les parties en plastique, faire sécher le filtre au four pendant au moins 15 minutes environ et à la température maximale de 100°C. Cette opération doit être répétée chaque 2 mois pour maintenir efficace la fonction du filtre à carbone régénérable. Ces derniers doivent être remplacés au maximum chaque 3 ans ou lorsque le filtre est endommagé.
• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.

• L'installation d'illumination est concise pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la pièce. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
• Attention: la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.
• Remplacement des lampes à LED (Fig.8)

Elles doivent être obligatoirement remplacées par un technicien spécifique.

• Commandes Lumineuses (Fig. 9) : les symboles sont les suivants :

A = Touche ECLAIRAGE B = Touche OFF C = Touche PREMIERE VITESSE D = Touche DEUXIEME VITESSE E = Touche TROISIEME VITESSE F = Touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

L'appareil est équipé de la fonction vitesse INTENSIVE, en partant de la TROISIÈME vitesse et en maintenant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 10 minutes après lesquelles l'appareil se remettra à la vitesse précédemment configurée. Quand la fonction est activée, la LED clignote. Pour interrompre cette vitesse avant les 10 minutes, appuyer sur la touche E.

- Fonction clean air

En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air» s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse. Dans que la fonction est activée, le moteur démarre en 1ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. À la fin de ce temps, le moteur s'arrête et la diode electroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1ère vitesse 50 minutes plus tard. Les diodes electroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelette touche à l'exception des touches de luminé, la hotte returne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passé directement à la 2ère vitesse; en appuyant sur le bouton B la fonction se désactive).

- Fonction timer

La fonction "MINUTER ARRÉT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continue à fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

• Saturation filtres Anti-graisse/Charbon actif:

-Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.

-Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtrage. Lorsque les filtres nettoyés sont remis en place, réinitialisez la mémoire électronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrête de clignoter.

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
