Sub'N'Up Octaver - Pédale d'effet musicale TC ELECTRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet musicale de type octaver
Marque	TC Electronic
Modèle	Sub'N'Up Octaver
Dimensions (H × L × P)	93 × 48 × 48 mm
Poids	Environ 300 g (estimation)
Alimentation	9 V DC, centre négatif, consommation ≥ 100 mA (adaptateur non fourni)
Connecteur d'entrée	1 × jack 6,35 mm TS, asymétrique, mono, impédance 1 MΩ
Connecteur de sortie	1 × jack 6,35 mm TS, asymétrique, mono, impédance 100 Ω
Port USB	Mini-B pour transfert TonePrint et mise à jour du firmware
Modes d'effet	Polyphonique, Classic (monophonique), TonePrint (personnalisable)
Commandes	Sélecteur de mode (3 positions), boutons Dry, Up, Sub, Sub2
Commutation	True Bypass (par défaut) ; passage en Buffered Bypass via commutateur DIP interne
TonePrint	Transfert sans fil via application smartphone (iOS/Android) ou USB ; éditeur gratuit
Matériau du boîtier	Métal robuste (probablement acier)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas exposer à l'humidité
Sécurité	Utiliser uniquement l'adaptateur recommandé ; ne pas ouvrir le boîtier ; température max. 45 °C
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un professionnel qualifié
Informations générales	Garantie limitée, conditions sur support.musictribe.com

FOIRE AUX QUESTIONS - Sub'N'Up Octaver TC ELECTRONIC

Quel type d'alimentation utiliser avec la pédale Sub'N'Up Octaver ?

La pédale nécessite une alimentation 9 V DC, centre négatif, délivrant au moins 100 mA. L'adaptateur n'est pas fourni ; TC Electronic recommande le PowerPlug 9 (vendu séparément).

Comment transférer un TonePrint sur la pédale ?

Utilisez l'application TonePrint gratuite sur votre smartphone (iOS ou Android). Branchez votre instrument sur la pédale, réglez le sélecteur de micro, maintenez le haut-parleur du téléphone près du micro et appuyez sur Beam to pedal. Vous pouvez également transférer via USB avec l'éditeur TonePrint.

Quelle est la différence entre les modes Poly, Classic et TonePrint ?

Le mode Poly traite les accords de manière polyphonique avec un suivi précis. Le mode Classic est monophonique, imitant les octavers analogiques old-school avec des imperfections chaleureuses. Le mode TonePrint utilise des configurations personnalisées téléchargées sur la pédale.

Comment passer du True Bypass au Buffered Bypass ?

Débranchez la pédale, retirez la plaque arrière et localisez les commutateurs DIP. Le commutateur supérieur (près de la prise d'alimentation) permet de basculer entre True Bypass (position par défaut) et Buffered Bypass. Remontez la plaque après réglage.

Pourquoi ma pédale ne s'allume-t-elle pas ?

Vérifiez que l'adaptateur secteur est bien branché et qu'il délivre 9 V DC avec une polarité centre négatif. Assurez-vous que la consommation est d'au moins 100 mA. Si le problème persiste, contactez le support TC Electronic.

Puis-je utiliser la Sub'N'Up dans une boucle d'effet d'ampli ?

Oui, les pédales TonePrint sont conçues pour fonctionner en niveau instrument et ligne. Cependant, certains amplis à lampe avec boucles très chaudes peuvent provoquer un écrêtage ; dans 99% des cas, cela fonctionne parfaitement.

Comment mettre à jour le firmware de la pédale ?

Téléchargez le dernier firmware depuis le site TC Electronic. Débranchez tous les câbles, connectez la pédale à l'ordinateur via USB, maintenez le footswitch enfoncé, branchez l'alimentation, puis relâchez. Lancez le programme de mise à jour et cliquez sur Mettre à jour.

Quels câbles utiliser avec la Sub'N'Up ?

Utilisez des câbles jack 6,35 mm TS (mono) standard pour la guitare et l'ampli. Les entrées/sorties sont asymétriques.

La pédale peut-elle fonctionner sur batterie ?

Non, la Sub'N'Up Octaver ne possède pas de compartiment à piles. Elle doit être alimentée par un adaptateur secteur 9 V DC.

Comment créer mon propre TonePrint ?

Téléchargez gratuitement le TonePrint Editor (PC/Mac ou iPad). Il permet de personnaliser tous les paramètres d'effet, d'ajuster la fonction des boutons et d'auditionner vos réglages en temps réel. Ensuite, transférez le TonePrint via USB sur la pédale.

MODE D'EMPLOI Sub'N'Up Octaver TC ELECTRONIC

Consignes de sécurité 3

Déni Légal 3

Garantie Limitée 3

1.À propos de ce manuel 4

1. Introduction 4

2.1 Deballage 4
2.2 Veritable contournement 4
2.3 Mise en place 4

1. Fonctionnement - Entrées, sorties et commandes 5

3.1 Connexion alimentation/ordinateur 5
3.2 Commutation 5
3.3 Entrée et sortie audio.... 5
3.4 Commandes d'effet 5

1. Fonctionnement - TonePrint 6

4.1 Que sont les TonePrints? 6
4.2 Transférer des TonePrints sur votre pedale à l'aide de l'application TonePrint 6
4.3 Édition de TonePrints avec TonePrint Editor 6
4.4 Foire aux questions sur les pédales TonePrint.....7
4.5 Ressources TonePrint 7

1. Fonctionnement - Mode déivation 7

5.1 True Bypass et Buffered Bypass expliqués....7
5.2 Commutation entre True Bypass et Buffered Bypass 7

1. Entretien.. 7
   6.1 Mise à jour du micrologiciel. 7
2. Liens 8
3. Specifications techniques.. 8

Merci

Thank you text

FR

Consignes de sécurité

Les points repres par ce symbole portent une tension électrique suffisante pour constituer un risque d'électrocution.

Utilisez uniquement des cables d'enceintes professionnels de haute qualite avec fiches Jack mono 6,35 mm ou fiches à verrouillages déjà installees. Toute autre installation ou modification doit etre effectuee unquivalent par un personnel qualifie.

Ce symbole avertit de la presence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut

provoquer des chocs électriques.

Attention

Ce symbol signale les consignes d'utilisation et d'entre! Tien importantes

Dans la documentation fournie. Lisez les consignes de securite du manuel d'utilisation de I'appareil.

Attention

Pour éviter tout risque de chocolélectrique, ne pas ouvrir le capot de l'appareil ni

demonter le panneau arriere. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques de feu et de chic électriche, n'exposez pas cet apparéil à la

pluie, à la moisissure, aux gouttes ou aux éclaboussures.
Ne posez pas de recipient contenant un liquide sur l'appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié.

Pour évider tout risque de choc électric, n'effectuez aucune réparation sur l'appareil qui ne soit déscrie par le manuel d'utilisation. Les eventuelles réparations doivent être effectues uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conserve ces consignes.
3. Respectez tous les averissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilise jamais l'appareil à proximé d'un liquide.
6. Nettoyez I'appareil avec un chiffon sec.

7. Veiliez à ne pas empêcher la bonne ventilation de l'appareil via ses ouies de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

8. Ne placez pas I'appareil a proximete d'une source de chaleur telle qu'un chauffage, une ciusiniere ou tout apparéil dégageant de la chaleur (y compris un ampli de puissance).

9. Ne supprimez jamais la sécurité des prises bilopaires ou des prises terre. Les prises bilopaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fournir ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise.
10. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une évientuelle rallonge électrique.
11. Utilisez exclusivement des accessoires et des appareils supplémentaires recommendés par le fabricant.

1. Utilisez
   exclusivement des
   chariots, des diables,
   des presentoirs, des pieds
   et des surfaces de
   travail recommends
   par le fabricant ou
   livres avec le produit.

Déplacez précautionneusement tout chariot ou diable charge pour évitér d'eventuelles blessures en cas de chute.

1. Débranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
2. Les travaux d'entretien de l'appareil doivent être effectuels uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagedequelquefonquesecoisit(dommages sur le cordon d'alimentation ou la prise par exemple),si un liquide ou un objet a penetre à l'intérieur du chassis, si I'appareil a ete exposéa la pluie ou a l'humidite, s'il ne fonctionne pas correctement ou a la suite d'une chute.
3. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
4. La prise électrique ou la prise IEC de tout apparéil dénué de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DEEE (2012/19/EU) et les lois en vigueur dans toute pays, ce produit ne doit pas etre jeté avec les déchets menagers. Ce produit doit etre

déposé dans un point de collecte agrée pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement

dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endetroit où vous peuvent déposer vos déchets d'équipements pour le recyclage, voiriez contacter notre mairie ou votre centre local de collecte des déchets.

1. N'installé pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
2. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
3. Gardez à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.
4. Cet apparéil peut être utilisé sous un climat tropical ou modéré avec des températures de 45^ maximum.

DENI LÉGAL

Music Tribe ne peut etre tenu pour responsable pour toute perte pouvant etre subie par toute personne se fiant en partie ou en totalite a toute description, photographie ou affirmation contene dans ce document. Les caractéristiques, I'apparce et d'autres informations peuvent faire I'objet de modifications sans notification.Toutes les marques appartiennent à leurs propriétaires respectifs.Midas,Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera,Aston Microphones et Coolaudio sont des marques ou marques deposees de Music Tribe Global Brands Ltd. 念 Music Tribe Global Brands Ltd. 2022 Tous droits réservés.

GARANTIE LIMITEE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community.musictribe.com/pages/support#warranty.

FR

1.À propos de ce manuel

Merci d'avoir dépensé votre argent)durement gagné pour ce produit TC Electronic! Nous avons fait de notre derniers pour nous assurer qu'il vous servira pendant de nombreuses années àvenir, et nous espérons que vous approucierez l'utiliser.

Ce manuel vous aider à apprendre à comprendre et à utiliser votre produit TC Electronic. Ce manuel est disponible en téléchargement PDF sur le site Web de TC Electronic.

Veuillez dire ce manuel dans son intégralité, sinon vous risquez de manquer des informations importantes.

Veuillez ne pas utiliser votre apparéel TC avant d'avoir effectué toutes les connexions à l'équipement externe comme décrit dans la section "2.3 Configuration". Dans les sections suivantes du manuel, nous supposons que toutes les connexions sont effectuées correctement et que vous étés familiarisé avec les sections précédentes.

Nous nous réservons le droit de modifier le contenu de ce manuel à tout moment.

Pour télécharger la version la plus récente de ce manuel, consulter la garantie du produit et acceder à la base de données FAQ croissant pour ce produit, visitez la page Web

tcelectronic.com/support/

2. Introduction

SUB 'N' UP OCTAVER est le nouveau leader du pitch-pack. Dote de notre superbe moteur d'octave de nouvelle generation et de commandes de melange individuelles pour sec, octave vers le haut et deux sous-octaves, Sub 'N' Up est uncon pour offrir dessons d'octave impeccables, que vous jouiez des accord complexes ou des lignes groovy à une seule note et propose trois modes d'effets incroyables :

• un moteur d'octave polyphonique de pointe,
  un octaver monophonique cool et old-school
• toutes les combinaisons d'octaves infinies auxquelles vous pouvez acceder via TonePrint.

Sub 'N' Up dispose de la toute dernière technologie de pitch polyphonique. Cela signifie que vous obtenez un suivi des notes ultra-rapide et des tonalités d'octave hi-fi impeccables lorsque vous jouez des accordds. Donc, que vous aimiez lessons chatoyants d'octave vers le haut pour les houles, un doux anneau de 12 cordes ou des riffs d'octave subsoniques bas et sales, SUB 'N' UP OCTAYER livrera la marchandise à chaque fois!

2.1 Déballage

Votre pedale d'effet TC Electronic doit contener les éléments suivants :

• • Voitepedale d'effet TC Electronic
• 1 cable USB (Type A vers Mini-B)
  1 autocollant TC Electronic
• 1 brochure sur la gamme de produits TC pour guitare FX

Inspectez tous les articles pour des signes de dommages de transport. Dans le cas peu probable d'un dommage du au transport, informez le transporteur et le fournisseur.

En cas de dommage, conservez tous les emballages, car ils peuvent etre utilisés comme preuve d'une force de manipulation excessive.

2.2 Veritable contournement

Chez TC, nous avons une philosophie simple : lorsque vous utilisez l'un de nos produits, vous devriez entendre quelque chose de bien - et lorsqu'il est eteint, vous ne devriez pas I'entendre du tout. C'est pourquoit cette pedale est doted du True Bypass. Lorsqu'il est contourne, il est reallyt desactive et n'a aucune influence sur toute tonalite, ce qui se traduit par une clarte optimale et aucune perte de haut de gamme.

Parfois, il est conseilé de faire passer une pedale d'effet du mode True Bypass au mode Buffered Bypass. Pour plus d'informations, voir "5.2 Basculer la pedale de True Bypass à Buffered Bypass".

2.3 Mise en place

Connectez une alimentation 9V avec le symbole suivant à la prise d'entrée DC de votre pédaule d'effect TC Electronic.

Ce produit n'est pas fourni avec une alimentation électrique. Nous vous recommendons d'utiliser le PowerPlug 9 de TC Electronic (vendu séparation).

• Branchez le bloc d'alimentation dans une prise de courant.
• Connectez votre instrument à la prise d'entrée sur le côte droit de la pedale à l'aide d'un cable jack 14 .
• Connectez la prise de sortie sur le côte gauche de la pédale à votre amplificateur à l'aide d'un cable jack 34".

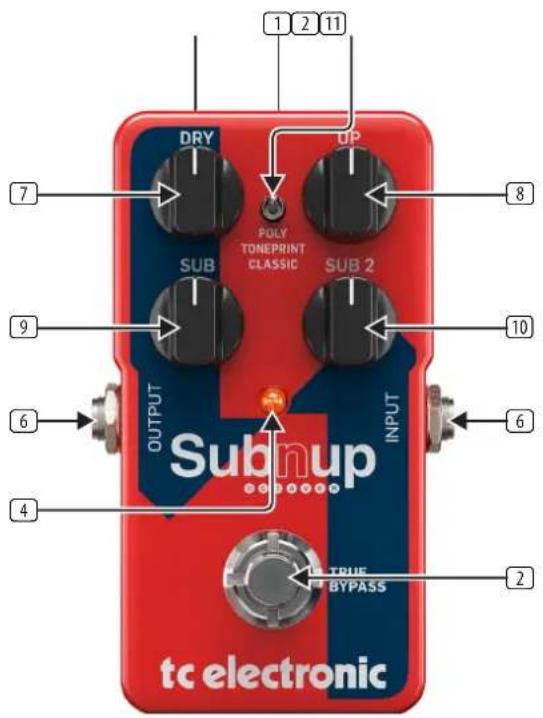

3. Fonctionnement-Entrées, sorties et commandes

3.1 Connexion alimentation/ordinateur

POWER input Pour alimenterYOUR pedale, connectez une alimentation a sa pris d'entree d'alimentation. La pris d'alimentation de your pedale d'effet TC Electronic est une fiche DC standard de 5,5/2,1 mm (centre = négatif).

Votre pedale d'effet TC Electronic necessite une alimentation 9 V delivrant 100mA ou plus (non fournie). TC Electronic commande d'utiliser le PowerPlug 9.

Pour minimier le bourdonnement, utilisez une alimentation avec des sorties isolées.

USB port Utilisez le port USB Mini-B standard de votre PEDale d'effet TC Electronic pour connecter votre PEDale à un ordinateur. Cela vous permettra de charger des TonePrints dans la PEDale ou de creer votre propre TonePrint à l'aide de l'éditeur TonePrint de TC. Pour plus d'informations, reportez-vous à « 4. Fonctionnement — TonePrint »

S'il doit y avoir des mises à jour du firmware pour cette pédale, elles peuvent également être installées à l'aide du port USB - voir "6.1 Mise à jour du firmware".

3.2 Commutation

3 FOOTSWITCH Pour activer I'effet, appuyez sur le commutateur au pied. Pour désactiver I'effet, appuyez à nouveau sur le commutateur au pied.

4 INDICATOR LED La LED s'allume lorsque I'effet est activé.

3.3 Entre et sortie audio

5 AUDIO INPUT (mono) L'entrée audio sur le (:oté croit de cette pedale est une prise standard 1 / 4 (mono/TS). Connectez votre guitare à l'entrée audio sur le (:oté croit de votre pedale à l'aide d'un cable mono 1 / 4 standard.

6 AUDIO OUTPUT (mono) La sortie audio sur le cote gauche de cette pedale est une prise standard 1/4 (mono/TS). Connectez la sortie audio de votre pedale à l'appareil suivant dans la chaine de signal à l'aide d'un cable mono 1/4 standard.

3.4 Commandes d'effet

Veuillez notes que les affectations des boutons de votre pédale d'effet TC Electronic sont les affectations par défaut. À l'aide de l'éditeur TonePrint, vous pouvez recâbler tous les boutons afin qu'ils contrôlent un ou plusieurs paramètres de votre choix. Pour plus d'informations, voir « 4.3 Éditer des TonePrints avec TonePrint Editor »

Un octaver ajoute une ou plusieurs voix supplémentaires une ou plusieurs octaves au-dessus ou en dessous du signal d'origine. Sub'n'Up propose trois voix supplémentaires : une octave vers le haut et une et deux octaves vers le bas.

Utilisez les commandes de SUB 'N' UP OCTAYER pour regler la quantité de chacune des trois octaves que vous souhaitez appliquer au signal de votre guitare.

DRY knob Utilisez le bouton DRY pour regler le niveau du signal sec. Actionnez ce bouton si vous pouze la meme quantite de signal sec que lorsque SUB N'UP OCTAYER est contourne.

UP knob Le bouton UP vous permet de melanger une voix supplémentaire une octave au-dessus du signal d'origine. Essayez de tourner ce bouton en mode classique pour obtenir des sonorités de type Hendrix.

9 SUB knob Le bouton SUB ajoute une voix supplémentaire une octave en dessous du signal sec d'origine. Cela peut etre utilise pour grossir les riffs ou obtenir de faux sons de basse lors de la suppression complete du signal sec.

10 SUB 2 knob Le bouton SUB2 ajoute une voix supplémentaire à deux octaves en dessous du signal d'origine. Les bassistes experimentaux aimant tourner ce bouton avec toutes les autres commandes à zéro pour un effet de synthé cool lorsqu'ils jouent au-dessus de la 12ème frette... ou descendre bas pour potentiellement baisser le PA!

MODE selector Le commutateur MODE modifie le fonctionnement du circuit pour s'adapter à différentes situations :

• Poly (Polyphonic) Reglez le sélection MODE sur "Poly" pour obtenir la première octave polyphonique. Dans ce mode, SUB 'N' UP OCTAYER traitera même les accords de jazz les plus complexes et donnaire toutes sortes de sons sympas, de la fausse guitare à 12 cordes aux sonorités d'orgue.

• TonePrint Pour utiliser les configurations Octave basées sur TonePrint, réglez le sélectioneur MODE sur « TonePrint ». Pour plus d'informations, reportez-vous à « 4. Fonctionnement - TonePrint »

• Classic Réglez le sélection MODE sur "Classic" pour sauter directement dans ces tons d'octave old-school d'antan. Avec ce réglage, vous obtenez toutes les imperfections chaudes et organiques associées à l'octave classique des pédales analogiques. Jouer des accord dans ce mode entraînera des pépins étranges et magnifiques.

FR

4. Fonctionnement-TonePrint

Ce produit TC Electronic prend en charge TonePrints.

4.1 Que sont les TonePrints?

Lorsque vous regardez votre pédale d'effet TC Electronic, vous ne verrez que quelques boutons. En fait, pour certaines pédales, c'est juste un bouton. Donc -- un bouton, une fonction, n'est-ce pas?

En fait, il y a beaucoup plus qu'il n'y parait.

Sons de signature peaufinés par les étoiles

Lorsque TC Electronic construit une pédale d'effet, la relation entre ses commandes et de nombreux paramètres "sous le capot" est définie par les développements, les musiciens et les spécialistes du produit qui vivent et respirent le son. Cela vous donne un excellent point de départ : une pédale au son exceptionnel avec des commandes bien équilibrées.

Mais ne serait-il pas cool d'avoir des guitaristes de renommée mondiale - des gars comme Paul Gilbert, Guthrie Govan, John Petrucci ou Steve Vai - recâblant virtulement votre pédale de réverbération, définitissant ce qui devrait se passer "dans les coulisses"?

Et que diriez-vous de le faire vous-même?

C'est exactement ce que TonePrint vous permet de faire.

TC Electronic travaillée avec les meilleurs guitaristes qui explorent le potentiel tonal caché d'une pedale, redéfinissent les commandes et créent leurs propres TonePrints. Et nous mettons ces TonePrints personnalisés à votre disposition. Les télécharger sur votre pedale est juste facile (voir "4.2 Transférer des TonePrints sur votre pedale à l'aide de l'application TonePrint") - et avec l'incroyable TonePrint Editor, vous pouvez même creatoraire propre pedale de signature, ajustée spécifique à votre goût.

Vous pouvez changer le TonePrint de votre pédale aussi souvent que vous le souhaitez, et le meilleur : c'est totalement gratuite !

4.2 Transférer des TonePrints sur votre pédale à l'aide de l'application TonePrint

Être capable de recâbler virtuèlement vous pédale d'effet TC Electronic ne serait pas très utile si vous aviez besoin de beaucoup d'équipment supplémentaire pour le faire. C'est notamment qu'on+a nocré l'application TonePrint. L'application TonePrint est un logiciel gratuite pour les smartphones populaires qui vous permet de "diffuser" de nouveaux TonePrints directement dans votre pédale d'effet quand et où vous en ave envie.

Obtention de l'application TonePrint

Si vous possédez un iPhone, vous pouvez télécharger l'application TonePrint depuis l'App Store d'Apple.

Si vous possédez un téléphone Android, vous trouvez l'application TonePrint sur Google Play.

Une fois que vous avez l'application, aucun téléchargement supplémentaire ou achat intégré n'est requis. Vous pouvez acceder à tous les TonePrints disponibles depuis l'application, et tous les TonePrints sont Gratis.

Transférer des TonePrints sur votre pedale - étape par étape

• Lancez I'application TonePrint sur votre smartphone.
• Trouvez le TonePrint que vous souhaitez utiliser. Vous pouvez parcourir les TonePrints par artiste ou produit (par exemple, type de pédale). Vous trouverez également des TonePrints en vedette.
• Branchez votre guitare ou votre bassé sur votre pédaule TonePrint.
• Allumez votre pédale TonePrint.
  Montez le volume de votre instrument et reglez le selecteur de micro sur un micro.
• Maintenez le haut-parleur de votre smartphone à côte du micro choisi et touche "Beam to pedal".

4.3 Édition de TonePrints avec TonePrint Editor

L'application TonePrint vous permet d'utiliser des TonePrints créé par vos guitaristes et bassistes préféres. Mais ce n'est que le début. À l'aide de TonePrint Editor de TC, vous pouze créé vos propressons de pédale.

Fonctionnalités de l'éditeur TonePrint

Utilisez TonePrint Editor pour creer vos propressonspersonnalises.
Profitez d'un contrôle total sur tous les paramétres d'effet et le comportement de l'effet - c'est votre vision, votre son.
- Personnalisez la fonction et la plage des boutons en fonction de vos besoins et de vossons.
Auditionnéz vos créations sonores en direct et en temps réel - apportez des modifications à la volée et écoutez les résultats immédiatement.
- Fonctionne avec PC et Mac.

Enfin et surtout...
- TonePrint Editor est absolument gratuite!

Obtention de I'éditeur TonePrint

Si vous souhaitez utiliser TonePrint Editor pour votre ordinateur Windows ou OS X, teléchargez-le depuis

tcelectronic.com/toneprint-editor/

Si vous souhaitez utiliser TonePrint Editor sur votre Apple iPad, téléchargeze-le depuis l'App Store d'Apple.

Veuillez notes que la version 2.0 ou supérieure de TonePrint Editor est requise pour travailler avec les pédales TC Electronic Mini. La version 2.0 dispose d'une fonction Bibliothèque qui vous permet d'acceder et d'utiliser TonePrints même sans connexion Internet.

Obtenir le manuel de TonePrint Editor

Telechargez le manuel de TonePrint Editor sur

tcelectronic.com/toneprint-editor/support/

Si vous ouvrez le manuel de TonePrint Editor dans Adobe Reader, vous pouvez cliquer sur les sections de l'interface pour acceder directement aux sections du manuel qui vous interèssent.

4.4 Foire aux questions sur les pédales TonePrint

Les pédales TonePrint ont-elles des entrées/sorties symétriques ou asymétriques?

Les pédales TonePrint ont des entrées et des sorties asymétriques. Utilisez des cables avec des prises TS (c'est-à-dire des cables d'instrument standard).

Est-il possible de faire fonctionner cette pédale TonePrint dans la boucle d'effet d'un ampli à lampe ?

Oui. Toutes les pédales TonePrint ont une plage de gain très large et sont conçues pour fonctionner à la fois au niveau de l'instrument et de la ligne. Il y a quelques amplis qui sont capables de fonctionner beaucoup plus chaud que les signaux de niveau ligne +4 dBu normaux en raison de la façon dont leurs boudles d'effets sont conçues. Avec ces amplis, il pourrait être possible d'obtenir l'entrée pour écrêter. Mais pour 99% de tous les amplis, les pédales TonePrint fonctionneront très bien.

Pour plus d'informations sur votre pédaule d'effet TC Electronic TonePrint, veuillez vous rendre sur le support TC Electronic :

tcelectronic.com/support/

4.5 Ressources TonePrint

TonePrint : tcelectronic.com/toneprint/
- Produts TonePrint: tcelectronic.com/toneprint/toneprint-products/
Application TonePrint : tcelectronic.com/toneprint-app/
- Editeur TonePrint: tcelectronic.com/toneprint-editor/
- Manuel de TonePrint Editor: tcelectronic.com/toneprint-editor/support/

5. Fonctionnement-Mode dérivation

5.1 True Bypass et Buffered Bypass expliqués

Le mode True Bypass est un bypass cable qui ne donne absolument aucune coloration de tonalite lorsque la pedale est bypassee. C'est le mode par defaut de suaive pedale d'effet.

L'utilisation de True Bypass sur toutes les pédales est un besoin parfait dans les configurations avec quelques pédales et des cables relativement courts avant et après les pédales.

Si...

• vous utilisez un long cable entre votre guitare et la première pédale ou
  si vous utilisez beaucoup de pédaires sur votre planche ou
• si vous utilisez un long cable de votre carte à l'ampli,

... alors laffective solution sera très probablement de regler la première et la derniere pédale de la chaine de signal sur le mode Buffered Bypass.

Entendez-vous la différence entre une pedale en mode True Bypass ou Buffered Bypass?

Peut-etre, peut-etre pas - de nombreux facteurs s'appliquent : micros actifs ou passifs, simple bobinage ou humbucker, qualite du cable, impedance de I'ampli, etc. Nous ne pouvons pas donner une seule reponse ultime. Utilisez vos oreilles et trouvez la(Meilleure solution pourvoire configuration!

5.2 Commutation entre True Bypass et Buffered Bypass

Pour régler le mode bypass, procédez comme suit :

• Débranche la pedale et returnez-la sur le dos.
• Dévissez la plaque arrêté de la pédale et recherche les deux petits commutateurs DIP dans le coin supérieur gauche.
• Le commutateur DIP supérieur (celui le plus proche de la prise d'alimentation) bascule entre le mode True Bypass (par défaut) et le mode Buffered Bypass.
  Réglez le commutateur DIP sur la position souhaitee.
• Remontez la plaque arrêté.

6. Entretien

6.1 Mise à jour du micrologiciel

TC peut fournir des mises à jour pour le logiciel intégré de votre pédale, le firmware. La mise à jour du firmware de votre pédale TC nécessite...

• un ordinateur exécutant Microsoft Windows ou OS X avec une interface USB standard
  l'alimentation CC spécifiée pour votre pedale.

Préparation de la mise à jour du firmware

• Téléchargez le firmware le plus récent à partir de la page "Support" de votre PEDALE TC. Il existe des mises à jour pour Microsoft Windows (il s'agit d'archives ZIP contenant le programme d'installation du micrologiciel) et pour OS X (il s'agit de fichiers image disque contenant le programme d'installation du micrologiciel).
• Debranche tous les cables (y compris l'alimentation) de votre pédale TC.
• Connectez la pédale à votre ordinateur à l'aide d'un cable USB.
• Maintenez enforcé le commutateur au pied de votre pédale TC. Si vous pédale TC a plus d'un commutateur au pied, maintenez enforcé le commutateur au pied le plus à gauche.
  Insérez la fiche d'alimentation CC.
• La LED de votre pedale doit s'allumer en vert. Si votre pedale TC a plus d'une LED, la LED la plus a gauche doit开发商 verte. Cela indique que la pedale est prete à receivevoir la mise à jour logicielle.
  Relachez la pedale.
• Voitre pedale TC sera-dessormais reconnee comme un apparieil pouvant etremis à jour.

Application de la mise à jour du micrologiciel

• Quittez toutes les applications liées au MIDI (par exemple votre DAW) sur votre ordinateur et lancez le programme de mise à jour du firmware que vous avez télécharge à l'objet 1.
• Dans l'application de mise à jour du micrologiciel, Sélectionnez votre pédaLE TC dans la liste déroulante sous l'en-tête « ÉTAPE 1 »
  Lorsque le bouton "Mettre à jour" sous l'en-tête "ÉTAPE 2" devient vert, cliquez dessus.
  Le firmware mis a jour sera maintainant transfere sur votre PEDale TC. Attendez que la barre de progression atteigne 100% .Lorsque la procEDURE de mise a jour est terminée, la PEDale redemarre automatiquement.

FR

7. Liens

Ressources d'assistance

Assistance TC Electronic: tceleontronic.com/support/
- TC Electronic - logiciel du produit : tcelelectronic.com/support/software/
- TC Electronic - tous les manuels de produits: tcelectronic.com/support/manuals/
- Forum des utilisateurs de TC Electronic: forum.tcelectronic.com/

TC Electronic sur...

Internet: tcelectronic.com/
Facebook: facebook.com/tcelectronic
Google Plus:plus.google.com/+tcelectronic/
Twitter: twitter.com/tcelectronic
YouTube: youtube.com/user/tcelectronic

Mode contournement True Bypass (bypass tamponné en option)

Connecteur d'entrée 1 x1/4" TS, asymétrique, mono

Impédance d'entrée 1 MΩ

Connecteur de sortie 1 x1/4" TS, asymétrique, mono

Impédance de sortie 100 Ω

Entrée de puissance Norme 9 V CC,centre négatif, >100 mA (alimentation incluse)

Option batterie —

port USB Connecteur mini USB pour le téléchargement/édition personnaliséTonePrints et pour les mises à jour logiciielles

Dimensions (H× L× P) 93× 48× 48mm(3,7× 1,9× 1,9^ )

FR
