| Type de produit | Pédale d'effet de réverbération |
| Marque | TC Electronic |
| Modèle | Hall of Fame Reverb |
| Dimensions (L x P x H) | 72 x 122 x 50 mm |
| Alimentation | 9 V DC (centre négatif), >100 mA ; pile 9 V en option |
| Consommation électrique | >100 mA |
| Bypass | True Bypass (ou Buffered Bypass sélectionnable) |
| Circuit signal | Analog dry-through |
| Entrées audio | 2 jack 1/4" TS (mono/stéréo auto) |
| Sorties audio | 2 jack 1/4" TS (mono/stéréo auto) |
| Impédance d'entrée | 1 MΩ |
| Impédance de sortie | 100 Ω |
| Port USB | Mini-B pour TonePrint et mise à jour firmware |
| Types de réverbération | 10 (Room, Hall, Spring, Plate, Church, Mod, Lofi, Tile, Amb, Gate) |
| Commandes | Decay, Tone, FX Level, switch Pre-delay, sélecteur de type |
| Fonctionnalités supplémentaires | Compatible TonePrint, application TonePrint, TonePrint Editor, Kill-dry mode |
| Entretien | Remplacement de pile, mise à jour firmware via USB |
| Sécurité | Consignes de sécurité importantes : ne pas exposer à l'eau, confier les réparations à un technicien qualifié |
| Accessoires fournis | Câble USB (type A à Mini-B), autocollant TC Electronic, brochure |
| Utilisation | Pour guitare ou basse |
FOIRE AUX QUESTIONS - Hall of Fame Reverb TC ELECTRONIC
Questions des utilisateurs sur Hall of Fame Reverb TC ELECTRONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pédale d'effet musicale au format PDF gratuitement ! Retrouvez votre notice Hall of Fame Reverb - TC ELECTRONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Hall of Fame Reverb de la marque TC ELECTRONIC.
MODE D'EMPLOI Hall of Fame Reverb TC ELECTRONIC
Consignes de sécurité importantes 1
Attention danger 2
Service 2
Avertissement 2
EMC / EMI 2
Explication des symboles graphiques 3
Avant de commencer 4
A propos de ce manuel 5
Pour obtenir du support 5
A propos de cette pédale 6
Que sont les TonePrints ? 9
Transfert de TonePrints vers votre pédale en utilisant l'application TonePrint 9
Édition de TonePrints avec TonePrint Editor 10
Branchement 11
Prêt... 12
Réglez... 12
Jouez! 12
Entrées, sorties et commandes 13
Alimentation / Activation et désactivation
de l'effet 14
Footswitch 14
Entrées et sorties audio 14
Contrôle des effets 15
Types de réverbération 16
Maintenance 17
Mise à jour du firmware 18
Remplacement de la pile 18
Comment changer la pédale du mode
Questions fréquentes concernant les
pédales TonePrint 21
Liens 22
Ressources TonePrint 23
Ressources du support 23
TC Electronic sur... 23
Spécifications techniques 24
Consignes de sécurité importantes
Hall of Fame Reverb Manuel en Français 2015-09-01
- Lisez ces instructions.
- Conservez ces instructions.
- Respecter tous les avertissements.
- Suivez toutes les instructions.
- N'utilisez pas cet appareil près de l'eau.
- Nettoyer uniquement avec un chiffon sec.
- N'obstruez pas les ouïes de ventilation. Installez l'appareil en respectant les instructions du fabricant.
- Éloignez l'appareil des sources de chaleur: radiateurs, bouches de chaleur, fours et autres (y compris les amplificateurs).
- Respectez le dispositif de mise à la terre de la prise secteur. Une prise polarisée est équipée de deux fiches, l'une plus large que l'autre. Une prise avec borne de terre est équipée de deux fiches et d'une borne de terre. La fiche large, ou la borne de terre, sont garantes de votre sécurité. Si la fiche secteur fournie avec l'appareil ne correspond pas à la prise secteur de votre installation, faites remplacer cette dernière par un électricien.
- Disposez les câbles de sorte qu'ils ne puissent pas être piétinés, coincés ou pincés ; une attention toute particulière doit être accordée au niveau des prises secteur et de l'embase secteur de l'appareil.
- Utilisez uniquement les câbles/accessoires recommandés par le fabricant.
-
Utilisez uniquement le chariot, pied, support, etc., spécifié par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, soyez prudent lorsque vous déplacez l'ensemble chariot/appareil pour éviter toute blessure due à un renversement.
-
Débranchez cet appareil du secteur lors des orages ou des longues périodes d'inutilisation.
- Confiez toute réparation à un technicien qualifié. L'intervention d'un technicien est nécessaire dans les cas suivants: le cordon d'alimentation ou la prise secteur sont endommagés, des corps étrangers ou du liquide se sont introduits dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appareil montre des signes de dysfonctionnement ou est tombé.
Attention danger
Toute modification apportée à l'appareil et qui n'est pas expressément préconisée dans ce manuel invalide votre droit à utiliser cet appareil.
Service
Confiez toutes les opérations de maintenance à un personnel qualifié.
Avertissement
Pour réduire tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à quelque source liquide (gouttes d'eau, projections liquides, etc.) et veillez à ne poser aucun objet contenant un liquide sur l'appareil.
N'installez pas cet appareil dans un espace confiné.
EMC / EMI
Compatibilité électromagnétique/Interférences électromagnétiques
Cet appareil a passé avec succès les tests relatifs aux équipements numériques de classe B (section 15 des réglementations fédérales américaines).
Ces tests ont été instaurés afin de garantir une protection suffisante contre les interférences parasites en environnement résidentiel. Ce matériel génère, utilise et peut émettre des ondes radio qui peuvent, en cas d'installation incorrecte, causer des interférences radio préjudiciables aux communications radio. Nous ne pouvons en aucun cas garantir l'absence totale d'interférences dans tous les cas d'installation.
Si cet équipement est source d'interférences radio et télévision parasites (vérifiable en plaçant l'appareil sous/hors tension), nous vous encourageons vivement à résoudre le problème de la façon suivante:
Réorientez ou déplacez l'antenne de réception.
Éloignez l'appareil du récepteur.
Connectez l'appareil à une ligne secteur différente de celle du récepteur.
Consultez le revendeur du matériel ou un spécialiste radio/TV.
tc electronic
Consignes de sécurité importantes
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Explication des symboles graphiques
Le symbole de l'éclair fléché dans un triangle équilatéral sert à alerter l'utilisateur de la présence à l'intérieur de l'appareil de tensions non isolées susceptibles de constituer un risque d'électrocution.
Le point d'exclamation placé à l'intérieur d'un triangle équilatéral sert à alerter l'utilisateur de certaines instructions d'utilisation et de maintenance importantes dans le manuel fourni avec l'appareil.
tc electronic
Avant de commencer
Avant de commencer
Hall of Fame Reverb Manuel en Français 2015-09-01
tc electronic
Avant de commencer

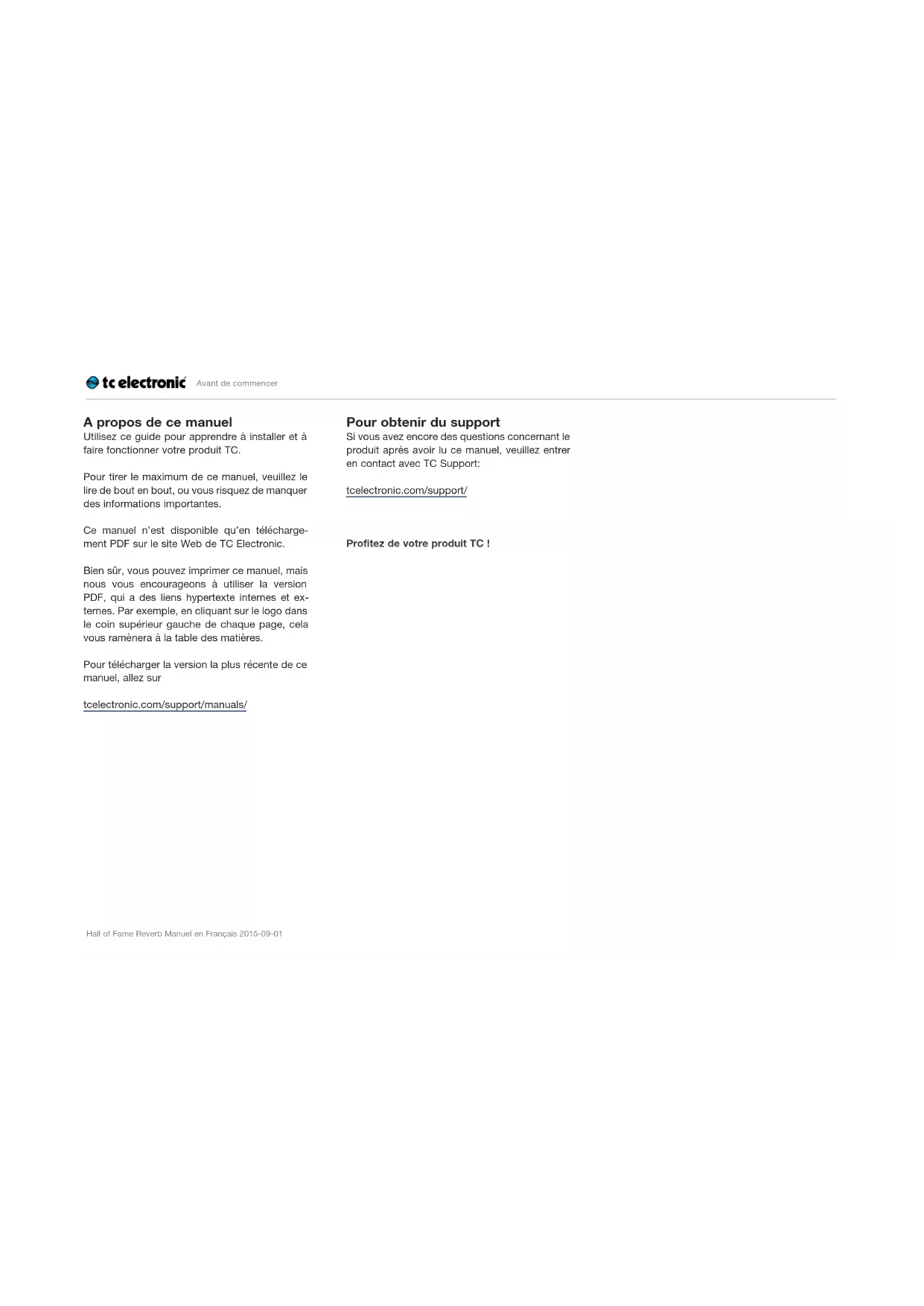

A propos de ce manuel
Utilisez ce guide pour apprendre à installer et à faire fonctionner votre produit TC.
Pour tirer le maximum de ce manuel, veuillez le lire de bout en bout, ou vous risquez de manquer des informations importantes.
Ce manuel n'est disponible qu'en téléchargement PDF sur le site Web de TC Electronic.
Bien sûr, vous pouvez imprimer ce manuel, mais nous vous encourageons à utiliser la version PDF, qui a des liens hypertexte internes et externes. Par exemple, en cliquant sur le logo dans le coin supérieur gauche de chaque page, cela vous ramènera à la table des matières.
Pour télécharger la version la plus récente de ce manuel, allez sur
tcelectronic.com/support/manuals/
Pour obtenir du support
Si vous avez encore des questions concernant le produit après avoir lu ce manuel, veuillez entrer en contact avec TC Support:
tcelectronic.com/support/
Profitez de votre produit TC !
A propos de cette pédale
Hall of Fame Reverb Manuel en Français 2015-09-01
Nous vous remercions d'avoir dépensé votre argent durement gagné pour acquérir ce produit TC Electronic! Nous avons fait de notre mieux pour qu'il vous serve pendant de nombreuses années à venir, et nous espérons que vous apprécierez son utilisation.
Hall of Fame Reverb
TC Electronic est synonyme des meilleurs sons de réverbe qui existent Pensez à une chanson avec réverbe que vous avez entendue ces dernières 20 années, et les chances qu'elle vienne de chez nous ! Nous avons rassemblé tous les sons de réverbération emblématique que vous connaissez et appréciez dans un format tout petit, qui sonne de manière si incroyable que vous devez l'essayer.
La gamme est tout
Hall Of Fame permet d'expérimenter et de jouer avec une réverbe comme vous le voyez. Avec dix types de réverbe différents à choisir, vous ne serez jamais à cours de grands sons de réverbe.
Le règne de la réverbe gratuite
Nous ne voulons pas vous imposer ce que vous devez faire de votre son, et cela se reflète dans notre pédale Hall Of Fame. Nous vous proposons un large éventail d'options de routing qui feront ressortir le son et l'ambiance de ce que vous faites ou de ce que vous voulez réaliser. Et nous proposons même un routing analog-dry-through, de sorte que votre signal sec passe complètement inaltéré.
Contrôler est le verbe
Trois commandes (Decay, Tone et Level) suffisent à donner un éventail étonnamment large d'options tonales – des réflexions brillantes et souple, chaudes et bondissantes ou gigantesques et sombres... Il y a tout cela à la pelle.
True Bypass
Ici chez TC, nous avons une philosophie simple : Lorsque vous utilisez l'un de nos produits, vous devez entendre quelque chose de bon. Et si ce n'est pas le cas, vous ne devez rien entendre du tout. C'est pour quoi cette pédale offre un True Bypass. Lorsqu'elle est en bypass, elle est vraiment éteinte et n'a aucune influence sur votre son. Il en résulte une clarté optimum et une perte zéro dans les aiguës.
Vous serez également ravi d'entendre (littéralement) que cette pédale d'effet TC Electronic laisse votre son direct et non traité passer sans être converti en signal numérique - gardant ainsi votre son original pur et sans latence. Cette fonctionnalité est appelée analog dry-through.
Parfois, il est conseillé de changer le mode de bypass d'une pédale d'effet de True Bypass à Buffered Bypass. Pour plus d'informations, consultez «Comment changer la pédale du mode true bypass au mode buffered bypass».
TonePrint
Ce produit TC Electronic est compatible Tone-Prints. Pour en savoir plus sur les TonePrints, allez sur
tcelectronic.com/toneprint/
Que sont les TonePrints ?
Quand vous regardez votre pédale d'effet TC Electronic, vous ne voyez que quelques potards. En fait, pour certaines pédales, c'est juste un potard. Donc – un seul bouton, une seule fonction, n'est-ce pas ?
En fait, il y a beaucoup plus que ce qui est visible.
Sons signatures créés par des stars
Lorsque TC Electronic conçoit une pédale d'effet, la relation entre ses commandes et les nombreux paramètres «sous le capot» est définie par des développeurs, des musiciens et des spécialistes en produits qui vivent et respirent pour le son. Cela vous donne un excellent point de départ : une pédale qui sonne bien avec des commandes bien équilibrées.
Mais ce serait cool si des artistes de renommée mondiale comme Paul Gilbert, Guthrie Govan, John Petrucci ou Steve Vai pouvaient virtuellement câbler ces contrôles et redéfinir ce qui se passe «en coulisse»?
Et que diriez-vous de le faire vous-même ?
C'est exactement ce que les TonePrints vous permettent de faire.
TC Electronic travaille avec les meilleurs guitaristes qui explorent le potentiel tonal caché de nos pédales, en redéfinissant les contrôles et en créant leurs TonePrints personnelles. Et nous vous rendons ces TonePrints personnalisées accessibles. Il est vraiment facile de les charger dans votre pédale (voir «Transfert de TonePrints vers votre pédale en utilisant l'application TonePrint») – et avec l'éditeur TonePrint Editor, vous pouvez même créer votre propre pédale signature, ajustée selon votre goût.
Vous pouvez changer la TonePrint de votre pédale aussi souvent que vous le voulez, et la cerise sur le gâteau:
C'est totalement gratuit.
Transfert de TonePrints vers votre pédale en utilisant l'application TonePrint
Être capable de pratiquement recâbler votre pédale d'effet TC Electronic ne serait pas très utile s'il fallait beaucoup de matériel supplémentaire pour le faire. C'est pourquoi nous avons créé l'application TonePrint. L'application TonePrint est un logiciel gratuit pour smartphones populaires qui permet de transférer «sans fil» des TonePrints dans votre pédale d'effet quand, et là où vous en avez envie.
Pour obtenir l'application TonePrint
Si vous possédez un iPhone, vous pouvez télécharger l'application TonePrint sur l'App Store d'Apple.
Si vous possédez un téléphone Android, vous trouverez l'application TonePrint sur Google Play.
Une fois que vous avez l'application, aucun téléchargement supplémentaire ou achats ne sont nécessaires. Vous pouvez accéder à toutes les TonePrints disponibles de l'application, et toutes les TonePrints sont gratuites.
Transfert de TonePrints vers votre pédale - pas à pas
Lancez l'application TonePrint sur votre smartphone.
Trouver la TonePrint que vous souhaitez utiliser. Vous pouvez parcourir les TonePrints par artiste ou par produit (p. ex., type de pédale). Vous trouverez également les TonePrints sélectionnées.
Branchez votre guitare ou basse sur votre pédale TonePrint.
Allumez votre pédale TonePrint.
Montez le volume de votre instrument et réglez le sélecteur de micro sur l'un deux.
Tenez le haut-parleur de votre smartphone près du micro choisi et appuyez sur «Beam to pedal».
Édition de TonePrints avec TonePrint Editor
L'application TonePrint vous permet d'utiliser les TonePrints créés par vos guitaristes et bassistes préférés. Mais ce n'est que le début. À l'aide du TonePrint Editor de TC, vous pouvez créer vos propres sons de pédale signature.
Caractéristiques de l'éditeur TonePrint Editor
Utilisez l'éditeur du TonePrint pour créer vos propres sons personnalisés.
Bénéficiez d'un contrôle complet de tous les paramètres d'effets et leur réponse - c'est votre vision, votre son.
Customisez les fonctions et plages des boutons selon vos besoins en sons.
Écoutez vos créations sonores en temps réel – Effectuez des changements à la volée et écoutez immédiatement les résultats.
Fonctionne avec PC et Mac.
Enfin et surtout...
TonePrint Editor est absolument gratuit!
Obtention du TonePrint Editor
Si vous souhaitez utiliser TonePrint Editor pour votre ordinateur Windows ou OS X, téléchargez le sur
tcelectronic.com/toneprint-editor/
Si vous souhaitez utiliser l'éditeur de TonePrint sur votre iPad d'Apple, téléchargez-le sur l'App Store d'Apple.
Veuillez noter que la version 2.0 ou supérieure de l'éditeur de TonePrint est requise pour travailler avec les pédales TC Electronic Mini. La version 2.0 possède une bibliothèque qui vous permet d'accéder et d'utiliser les TonePrints même sans connexion Internet.
Pour obtenir le manuel du TonePrint Editor
Téléchargez le manuel de l'éditeur de TonePrint sur
tcelectronic.com/toneprint-editor/support/
Si vous ouvrez le manuel du TonePrint Editor dans Adobe Reader, vous pouvez cliquer sur les sections d'interface pour passer directement aux sections du manuel qui vous intéressent.
Branchement
Prêt...
La boîte de votre pédale d'effet TC Electronic doit contenir les éléments suivants :
Votre pédale d'effet TC Electronic
▶ câble USB (type A à Mini-B)
↑autocollant TC Electronic
▶ brochure sur la gamme de produits guitar FX de TC
Vérifiez que les articles n'ont pas subi de dommages lors du transport. Si ce cas de figure (improbable) se présente, informez-en le transporter ainsi que votre fournisseur.
Conservez tout l'emballage si vous constatez des avaries car cela peut justifier de manipulations avec force excessive.
Réglez...
Connectez une alimentation 9V comportant le symbole ci-dessous à la prise DC de votre pé-dale d'effet TC Electronic.
Ce produit n'est pas livré avec une alimentation. Nous recommandons l'utilisation du PowerPlug 9 de TC Electronic (vendu séparément).
Branchez le bloc d'alimentation à une prise de courant.
Connectez votre instrument à l'entrée jack sur le côté droit de la pédale avec un câble jack 1/4".
Connectez la sortie jack sur le côté gauche de la pédale à votre amplificateur avec un câble de jack 1/4".
Jouez!

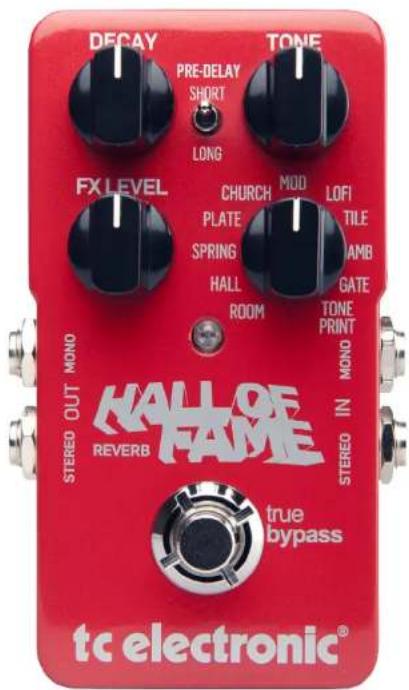

Entrées, sorties et commandes
Hall of Fame Reverb Manuel en Français 2015-09-01
tc electronic
Entrées, sorties et commandes
Alimentation / Activation et désactivation de l'effet
Prise d'alimentation
Pour allumer votre pédale, connectez une alimentation sur sa prise d'alimentation.
La prise d'alimentation de votre pédale d'effet TC Electronic est une fiche standard 5,5/2,1 mm DC (centre = négatif).
Votre pédale d'effet TC Electronic nécessite une alimentation 9 V fournissant 100 mA ou plus (non fournie). TC Electronic recommande l'utilisation du PowerPlug 9.
Pour minimiser les ronflements, utilisez une alimentation électrique avec sorties isolées.
Footswitch
Pour activer l'effet, appuyez sur le switch. Pour désactiver l'effet, appuyez de nouveau sur le switch.
Entrées et sorties audio
Entrées audio (stéréo)
Les entrées audio sur le côté droit de cette pé- dale sont des jacks standard 1/4" (mono/TS).
Si votre signal source est mono, connectez-le à l'entrée jack MONO IN de la pédale.
Si votre signal source est stéréo, branchez le câble transportant la partie gauche du signal à l'entrée MONO IN et le câble transportant partie droite du signal à l'entrée STEREO IN.
Sorties audio (stéréo)
Les sorties audio sur le côté gauche de cette pé- dale sont des jacks standard 1/4" (mono/TS).
Si le périphérique suivant dans la chaîne du signal a une entrée mono (p. ex. l'ampli), branchez la sortie MONO OUT de la pédale d'effet TC Electronic à l'entrée de l'autre appareil.
Si le périphérique suivant dans la chaîne du signal a des entrées stéréo (par exemple une autre pédale d'effet stéréo), raccordez la sortie MONO OUT de votre pédale d'effet TC Electronic à l'entrée gauche et la sortie STE-REO OUT à l'entrée droite de l'autre appareil.
Port USB
Utilisez le port USB Mini-B standard sur votre pédale d'effet TC Electronic pour la connecter à un ordinateur. Cela vous permettra de charger des TonePrints dans la pédale ou de créer votre propre TonePrint à l'aide de l'éditeur TonePrint Editor. Pour plus d'informations, consultez «TonePrint».
Si il y a des mises à jour de firmware pour cette pédale, ils peuvent également être installés en utilisant le port USB – voir «Mise à jour du firmware».
Contrôle des effets
Veuillez noter que les affectations des boutons sur votre pédale d'effet TC Electronic sont des affectations par défaut. À l'aide de l'éditeur TonePrint Editor, vous pouvez réassigner tous les boutons afin qu'ils contrôlent un ou plusieurs paramètres de votre choix. Pour plus d'informations, consultez le manuel du TonePrint Editor.
Bouton DECAY – Contrôle du temps de Decay (Déclin)
Utilisez le bouton DECAY pour contrôler le longueur de la réverbération.
La longueur maximale de réverbe que vous pouvez ajouter avec ce bouton dépendra du type de Reverb/TonePrint actuellement chargé dans la pédale.
Bouton TONE – réglage de tonalité
Utilisez le bouton TONE pour changer l'accentuation entre les hautes et les basses fréquences de la réverbe, de «obscure» à «brillante». Le «meilleur» réglage dépend vraiment à quel point vous voulez que le son de réverbe soit dominant.
Bouton FX LEVEL – contrôle de niveau de l'effet
Utilisez le bouton FX LEVEL pour contrôler le niveau de l'effet de réverbe.
Le signal direct, non traité est toujours passé à son niveau initial (gain unitaire). Seul le niveau de la réverbération est modifié lorsque on tourne le bouton FX.
Sélecteur de type de Réverbe
Utilisez le sélecteur de type de réverbe pour choisir le type de réverbe avec lequel vous voulez travailler.
Les types de réverbe sont décrits dans la section «Types de réverbération».
Switch Predelay
Le Predelay est le temps écoulé entre le son direct et la réverbération. Pour obtenir une meilleure séparation entre le son direct et la réverbe, même avec un temps de déclin long et un niveau de mix élevé, essayez un Predelay long en positionnant le switch Predelay sur la position inférieure.
Types de réverbération
Réverbe ROOM
La réverbe Room simule une salle relativement petite, bien meublée. Dans une telle pièce, beaucoup de réflexions sont absorbées par des matériaux souples, et le son est réfléchi et soutenu seulement par les murs (couverts de papier peint), par les fenêtres, et peut-être quelques meubles.
Réverbe HALL
La réverbe Hall est une réverbe large mais légèrement diffuse. Elle simule un environnement large mais ajoute une couleur acoustique distincte à la source. C'est une réverbe superbe pour une large palette de sons épiques, à des réglages de decay plus long, mais aussi parfaite pour des sons ambiants avec des réglages de decay plus courts..
Réverbe SPRING
La réverbe Spring a été créé pour reproduire le son des vieilles réverbes à ressort, similaires à celles qui sont utilisées dans les amplis guitare vintages.
Réverbe PLATE
Avant l'ère numérique, la réverbe était créée en utilisant soit des ressorts, soit de grandes plaques métalliques. Une réverbe Plate se reconnaît à un son brillant et très diffus. Elle est excellente pour la guitare si vous recherchez un son spécial.
Réverbe CHURCH
Une réverbe vaste et très diffuse reconnaissable pour son émulation des multiples surfaces dures et de forme différente que l'on trouve dans les églises traditionnelles. Si vous recherchez une grosse réverbe et trouvez que la Hall est trop propre et subtile - essayez la Church.
Les premières réverbes numériques sonnaient souvent de manière stérile et froide, alors les ingénieurs avaient l'habitude d'ajouter un chorus à la réverbération pour obtenir un son plus « chaud ». La réverbération modulée va encore plus loin et vous permet d'avoir des effets de modulation différents sur la queue de la réverbération, pour encore plus d'options sonores. Cette réverbération est vraiment perceptible et tranche en situation live.
Réverbe LOFI (Low-Fi)
Low-Fi reverb est une réverbération «bas de gamme et sale». Utilisez LOFI pour faire savoir que vous optez pour la direction inverse aux types de réverbes de studio douces et discrètes. Faites vous remarquer!
Réverbe TILE
A utiliser, si vous désirez un effet «salle de bain» qui ne sonne pas comme si vous jouiez dans la salle de bain. La réverbe Tile simule les caractéristiques d'une pièce de petite à moyenne taille, carrelée, avec ses réflexions nombreuses,
mais qui en même temps respecte le signal de la source originale. Ce n'est pas une réverbe douce - Elle tranche dans le mix.
Réverbe AMB (Ambient)
Ambiance est une réverbération cool, très courte qui émule une sensation d'espace. Elle est parfaite pour compenser la sécheresse d'un micro qui repique de près un baffle guitare
Réverbe GATE
La réverbe classique présente sur la caisse claire et la grosse caisse des enregistrements des années 80. Un gate est utilisé pour raccourcir de manière abrupte le déclin de la réverbe. Essayez-là et démarquez-vous par rapport aux usages classiques des réverbes sur la guitare
TONEPRINT – Réglage TonePrint
Réglez le sélecteur de type de réverbe sur TONEPRINT pour utiliser les TonePrints.
L'utilisation et l'édition de TonePrints sont expliqués dans la «TonePrint» section.
Maintenance
Mise à jour du firmware
TC peut fournir des mises à jour pour le logiciel interne de votre pédale, le firmware. La mise à jour du firmware de votre pédale TC nécessite...
un ordinateur sous Microsoft Windows ou OS X avec une interface USB standard
Une alimentation DC spécifiés pour votre pédale.
Préparation de la mise à jour du firmware
Télécharger le nouveau firmware sur la page «Support» de votre pédale TC. vous trouverez un exécutable
- pour Microsoft Windows (ce sont des fichiers ZIP contenant le programme d'installation du firmware) et
- pour OS X (ce sont des fichiers disque image contenant le programme d'installation du firmware).
Débranchez tous les câbles (y compris l'alimentation) de votre pédale TC.
Branchez la pédale à votre ordinateur via un câble USB.
Maintenez appuyé le switch de votre pédale TC. Si votre pédale TC a plus d'un switch, appuyez et maintenez le switch le plus à gauche.
Insérer la fiche d'alimentation DC.
La LED sur votre pédale s'allume en vert. Si votre pédale TC a plus d'une LED, la LED à l'extrême gauche doit s'allumer en vert. Cela indique que la pédale est prête à recevoir la mise à jour logicielle.
Relâchez le switch.
Votre pédale TC sera maintenant reconnue comme pouvant être mise à jour.
Comment effectuer la mise à jour du firmware
@quittez toutes les applications liées au MIDI (par exemple votre séquenceur) sur votre ordinateur et lancez la mise à jour du firmware que vous avez téléchargé à l'étape 1.
Dans l'application de mise à jour du firmware, sélectionnez votre pédale TC dans la liste déroulante sous la position «STEP 1».
Lorsque le bouton «Update» sous la rubrique «Step 2» vire au vert, cliquez dessus.
La mise à jour du firmware sera maintenant transférée à votre pédale TC. Attendez que la barre de progression atteigne 100 %. Lorsque la procédure de mise à jour est terminée, la pédale va redémarrer automatiquement.
Remplacement de la pile
Si vous devez changer la pile de votre pédale d'effet TC Electronic, procédez comme suit :
Dévisser la vis à ailettes sur le fond de la pédale et ôtez la plaque.
Démonter la batterie usagée et fixez la batterie neuve sur le clip de la pile en respectant la polarité.
Remonter la plaque arrière.
Notes concernant les piles
Les piles ne doivent pas être chauffées, ouvertes ou jetées au feu ou dans l'eau.
Seules les piles rechargeables peuvent être rechargées.
Retirez la pile si la pédale ne doit pas servir pendant une période assez longue, pour rallonger la durée de vie de la pile
Jetez les piles conformément aux règles locales en vigueur.
Comment changer la pédale du mode true bypass au mode buffered bypass
Définition du True Bypass et du Buffered Bypass
Le mode True Bypass est un bypass câblé garantissant qu'il n'y a absolument aucune coloration du son lorsque la pédale est en bypass. C'est le mode par défaut pour votre pédale d'effet.
L'utilisation du True Bypass sur toutes les pédales est un bon choix dans les configurations où peu de pédales ainsi que des câbles relativement courts sont utilisés entre et après les pédales
Si...
vous utilisez un long câble entre votre guitare et la première pédale, ou
sì vous utilisez plusieurs pédales sur votre board ou
sì vous utilisez un long câble entre le pédalier et l'ampli,
...Alors la meilleure solution sera probablement de réglerla première et la dernière pédale dans la chaîne de signal en mode Buffered Bypass.
La différence entre une pédale en mode True Bypass ou Buffered Bypass est elle vraiment audible?
Peut-être, Peut-être pas – beaucoup de facteurs peuvent intervenir: micros actifs ou passifs, simple bobinage ou humbuckers, qualité des câbles, impédance de l'ampli etc. Il n'y a pas
de réponse définitive. Fiez-vous à vos oreilles et trouvez la meilleure solution pour votre configuration!
Pour régler le mode de bypass, procédez comme suit :
Déconnectez la pédale et retournez-la.
Dévisser la plaque arrière de la pédale et localisez les deux petits commutateurs dip-switches dans le coin supérieur gauche.
Le DIP switch supérieur (proche de la prise d'alimentation), alterne entre le mode True Bypass (par défaut) et le mode Buffered Bypass.
Réglez le DIP switch sur la position désirée.
Remontez la plaque arrière.
Activation/désactivation du Kill-dry
Lorsque vous activez la fonction Kill-dry, le signal direct est supprimé en sortie de pédale. Utilisez ce mode lorsque vous placez votre pédale d'effet TC Electronic dans une boucle d'effet parallèle.
Pour activer le mode Kill-dry, procédez comme suit :
Déconnectez la pédale et retournez-la.
Dévisser la plaque arrière de la pédale et localisez les deux petits commutateurs dip-switches dans le coin supérieur gauche.
Le commutateur DIP inférieur (le plus éloigné de la prise d'alimentation), permet d'activer ou de désactiver le Kill-dry.
L'activation du mode Kill-dry n'est possible que si le mode Buffered Bypass est sélectionné à 'aide du Dip-switch supérieur - voir «Comment changer la pédale du mode true bypass au mode buffered bypass». Le mode Kill-dry n'est pas disponible en mode True Bypass.
| True Bypass |  |
| Buffered bypass |  |
| Kill-dry inactif |  |
| Kill-dry actif |  |
Foire aux questions
Hall of Fame Reverb Manuel en Français 2015-09-01
tc electronic
Foire aux questions
Questions fréquentes concernant les pédales TonePrint
«Les pédales TonePrint sont-elles analogiques ou numériques?»
Le signal direct de votre guitare passe directement à travers la pédale sans être numérisé d'aucune façon Le signal «wet» est simplement rajouté.
«Les entrées/sorties des pédales TonePrints sont-elles
symétriques ou asymétriques?»
Les pédales TonePrint ont des entrées et des sorties asymétriques. Utilisez des câbles avec jacks TS (c.-à-d., des câbles standard pour instrument).
«Est-il possible de brancher les pédales TonePrint dans la boucle d'effet d'un ampli?»
Oui. Toutes les pédales de TonePrint ont une plage de gain très large et sont conçues pour fonctionner à la fois au niveau ligne et au niveau instrument. En raison de la conception de leur boucle d'effet, il existe quelques modèles d'amplis qui délivrent des niveaux beaucoup plus élevés que les signaux de niveau ligne réguliers à +4 dBu. Avec ces amplis, il peut être possible de distordre l'entrée. Mais pour 99 % des amplificateurs, les pédales TonePrint fonctionneront très bien.
Pour plus d'informations sur votre pédale d'effet TC Electronic TonePrint, veuillez consulter les pages de TC Electronic Support :
tcelectronic.com/support/
Liens
Ressources TonePrint
TonePrint
tcelectronic.com/toneprint/
Produits TonePrint :
tcelectronic.com/toneprint/ toneprint-products/
TonePrint app:
tcelectronic.com/toneprint-app/
TonePrint Editor:
tcelectronic.com/toneprint-editor/
Manuel du TonePrint Editor:
tcelectronic.com/toneprint-editor/support/
Ressources du support
TC Electronic – tous les manuels de produits :
tcelectronic.com/support/manuals/
Forum utilisateurs TC Electronic
forum.tcelectronic.com/
TC Electronic sur...
le web :
tcelectronic.com/
Facebook:
facebook.com/tcelectronic
Google Plus:
plus.google.com/+tcelectronic/
Twitter:
twitter.com/tcelectronic
YouTube:
youtube.com/user/tcelectronic
Spécifications techniques
Hall of Fame Reverb Manuel en Français 2015-09-01
tc electronic
Spécifications techniques
Veuillez noter qu'en raison d'un développement continu, les spécifications suivantes sont sujettes à modification sans avis préalable.
| Mode Bypass True Bypass (Buffered Bypass en option) | |
| Circuit de signal Analog dry-through | |
| Dimensions (largeur x profondeur x hauteur) 72 x 122 x 50 mm – 2.8 x 4.8 x 2.0" | |
| Connecteur d'entrée 2 jacks standard 1⁄4" – mono/TS avec détection automatique mono/stéréo | |
| Connecteur de sortie 2 jacks standard 1⁄4" – mono/TS avec détection automatique mono/stéréo | |
| Prise d'alimentation Standard 9 V DC, centre négatif > 100 mA (alimentation non incluse) | |
| Option batterie Standard 9 V (pile non fournie) | |
| Impédance d'entrée 1 MΩ | |
| Impédance de sortie 100 Ω | |
| Port USB | Mini-connecteur USB pour le téléchargement et l'édition personnalisée de TonePrints et mises à jour logicielles |
