Type de produit	Table de cuisson encastrable
Marque	Balay
Modèle	3EB761EN
Largeur	60 cm (estimation)
Profondeur	50 cm (minimale recommandée)
Hauteur	5 cm (estimation)
Poids	Environ 8 kg
Alimentation électrique	220-240 V, 50/60 Hz
Raccordement	3 fils (phase, neutre, terre) ou 5 fils
Puissance maximale	Environ 7 kW (estimation)
Nombre de foyers	4 (estimation)
Type de foyers	Radiants ou vitrocéramique (estimation)
Fonction de sécurité	Arrêt automatique en cas de débordement (estimation)
Indicateur de chaleur résiduelle	Présent (estimation)
Verrouillage enfant	Disponible (estimation)
Type de commande	Rotative ou tactile (estimation)
Classe de protection	Classe I (avec mise à la terre)
Matériaux	Verre céramique, cadre en métal
Entretien et nettoyage	Nettoyer avec un chiffon doux et un produit adapté
Démontage	Possible par le bas après mise hors tension
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - 3EB761EN BALAY

Quelle est la tension d'alimentation de la table de cuisson Balay 3EB761EN ?

La table de cuisson fonctionne sous une tension de 220-240 V en courant alternatif, 50/60 Hz.

Puis-je installer un réfrigérateur sous cette table de cuisson ?

Non, il est interdit d'installer un réfrigérateur, lave-vaisselle, four non ventilé ou lave-linge en dessous. Seuls un four ventilé ou un lave-vaiselle compact de même marque sont autorisés avec une épaisseur de plan de travail adaptée.

Comment nettoyer la surface vitrocéramique ?

Utilisez un chiffon doux et un produit nettoyant spécial pour vitrocéramique. Évitez les éponges abrasives.

Que faire si l'affichage indique une erreur de raccordement ?

Si l'écran affiche un symbole d'erreur, débranchez l'appareil et vérifiez le branchement électrique. Un électricien qualifié doit corriger le raccordement.

Y a-t-il un risque pour les porteurs d'implants électroniques ?

Oui, l'appareil contient des aimants permanents. Les porteurs de stimulateurs cardiaques ou pompes à insuline doivent respecter une distance d'au moins 10 cm.

Quelle est la profondeur minimale du plan de travail pour l'encastrement ?

La profondeur minimale de découpe est de 500 mm. La table de cuisson doit dépasser également à l'avant et à l'arrière.

Puis-je remplacer le câble d'alimentation moi-même ?

Seul un personnel qualifié du service après-vente peut remplacer le câble à 5 fils. Pour un câble à 3 fils, respectez le code couleur : vert-jaune (terre), bleu (neutre), marron (phase).

Comment démonter la table de cuisson si nécessaire ?

Mettez l'appareil hors tension, puis poussez la table de cuisson par le bas pour la dégager de l'encastrement.

Quels sont les accessoires disponibles pour cette table de cuisson ?

Des planchers intermédiaires sont disponibles dans le commerce spécialisé pour isoler le dessous de la table si nécessaire.

La table de cuisson est-elle compatible avec une installation en 230 V monophasé ?

Oui, elle est prévue pour un raccordement monophasé 230 V avec conducteur de protection. Suivez le schéma de raccordement fourni.

MODE D'EMPLOI 3EB761EN BALAY

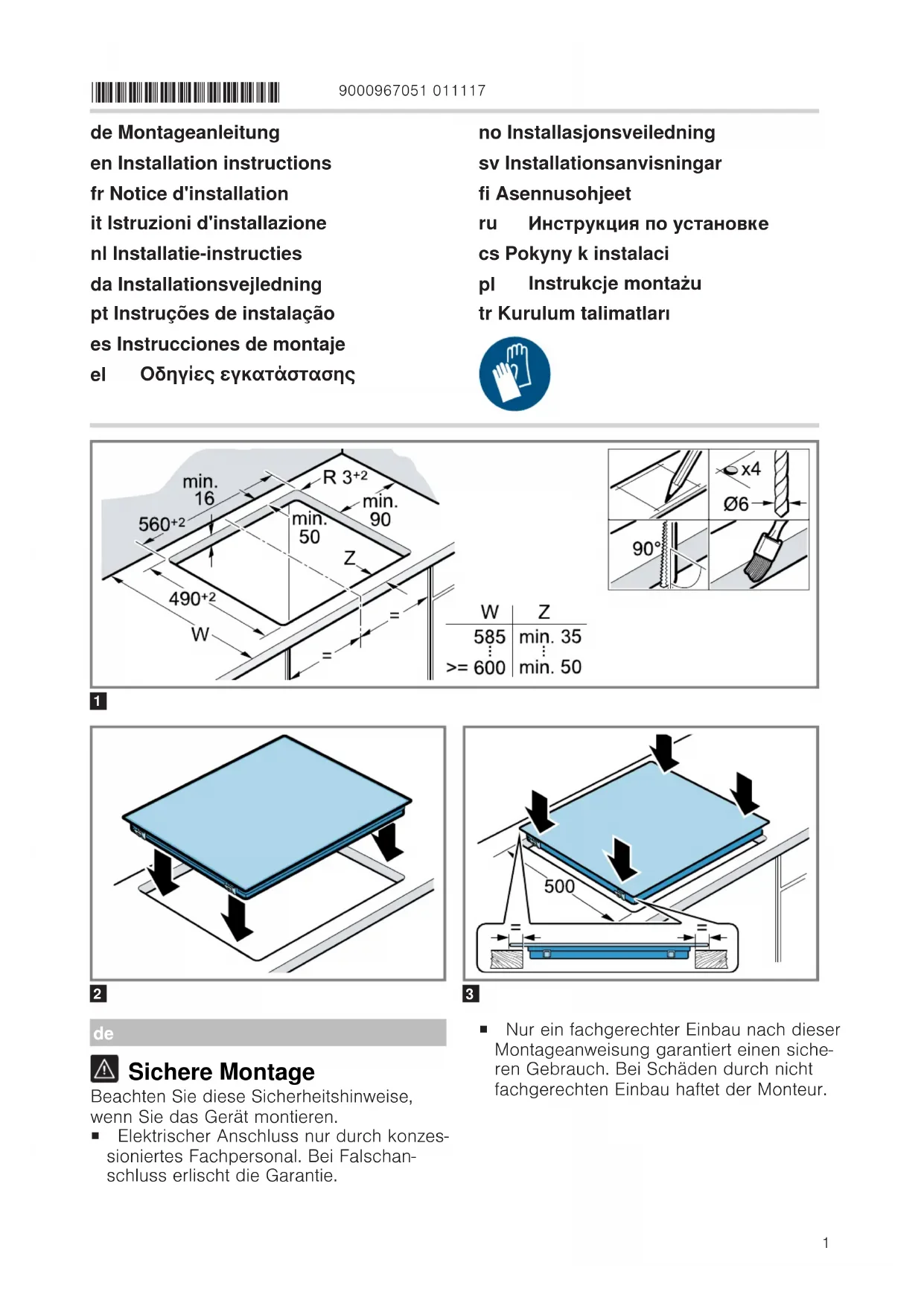

de Montageanleitung en Installation instructions fr Notice d'installation it Istruzioni d'installazione nl Installatie-instructies da Installationsvejledning pt Instruções de instalação es Instrucciones de montaje el Oñnyièç εγκαταστασης

no Installasjonsveiledning
sv Installationsanvisningar
fi Asennusohjeet
ru Иструкци no установке
cs Pokyny k instalaci
pl Instrukcje montazu
tr Kurulum talimatlari

1

2

de

Sichere Montage

Installation en toute sécurité

Respectez les consignes de sécurité lorsqu'elles ne donnent pas le contrôle sur l'article 10.

• Branchement électrique uniquement par un spécialiste/agreeé. Toute erreur de branchement annule la garantie.
• Seule une installation effectuee selon la presente notice de montage garantit uneutilisation en toute sécurité. L'installateur est responsable en cas de dommagesdus a une installation incorrecte.

AVERTISSEMENT - Danger : magnétisme !

L'appareil contient des aimants permanents.
Ceux-ci peuvent influer sur des implants
électroniques, par exemple des stimulateurs
cardiaques ou des pompes à insuline.

• Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

Éléments installés en dessous

N'installez aucun réfrigerateur, lave-vaisselle, four non ventilé ou lave-linge en-dessous.

Si vous installez en-dessous un lave-vaiselle modulaire ou compact de la meme marque, I'epaisseur du plan de travail doit etre d'au moins 40 mm.
Si vous installez un four en-dessous, l'épaisseur du plan de travail doit être d'au moins 20 mm, voiré plus dans certains cas. Respectez les instructions de montage du four.
Veiliez à ce que les parties saillantes, telles que le boitier d'alimentation ou le cable d'alimentation, n'entrent pas en collision avec un tiroir, par exemple.

Plancher intermédiaire

Si le dessous de la table de cuisson peut être touche, il est nécessaire de monter un plancher intermédiaire.

• Des planchers intermédiaires sont en vente dans le commerce spécialisé comme accessoire.
  Si vous utilisez votre propre plancher intermediaire, la distance minimale par rapport à la prise secteur de l'appareil doit être de 10mm

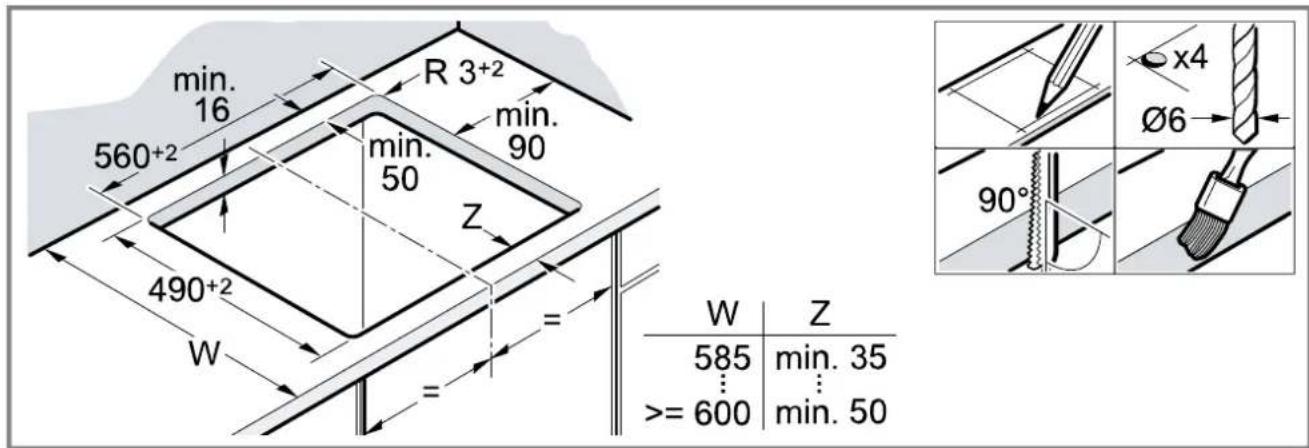

Préparation du meuble

Le plan de travail doit être plat, horizontal et stable.

• Les meubles d'encastrement doivent résister à des températures d'au moins 90^ .
  Sceller les chants de découverte de façon thermostable.
  Fig. 1

Branchement électrique

Avant de raccorder l'appareil, vérifiez l'installation domestique.

L'appareil correspond à la classe de protection I et doit uniquement être utilisé avec un raccordement à la terre.
- Dans l'installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux réglementations d'installation.

• SiApparait sur l'affichage de l'appareil, c'est qu'il est mal raccordé. Debranchez l'appareil du secteur, vérifie le branchement.

Raccordement avec un cable à 3 fils

Veillez à ce que l'installation domestique soit suffisamment protégée par fusible. Respectez le code couleur du cable de raccordement secteur.

Le conducteur de protection est vert-jaune
Le conducteur neutre est bleu.
La phase (conducteur externe) est marron.
- Si nécessaire, le cable peut être remplaced par un cable de raccordement multiphase. Lorsque vous remplacez le cable, respectez le paragraph suivant.

Raccordement sans cable prémonté

Raccordez la table de cuisson uniquement selon le schéma de raccordement.

• Installez les points en cuivre joints si nécessaire.
  Le cable de raccordement secteur doit etre de type H05 VV-F ou supérieur.
  Determinez la section de cable requise selon la charge de courant. Une section < 1,5mm^2 n'est pas autorisée.

Raccordement avec cable de raccordement secteur à 5 fils

Seul le personnel qualifié du service après-vente peut replacer le cable de raccordement.

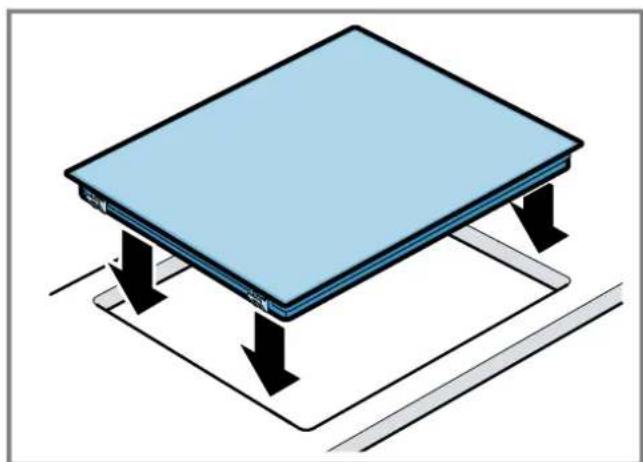

Mise en place de la table de cuisson

Ne coincez pas le cable de raccordement et ne le faites pas passer au-dessus d'arêtes vives.

• En cas de four installé en-dessous, faites passer le cable au niveau descoins arrêté du four jusqu'à la prise de raccordement.
  Fig. 2
  La table de cuisson peut également être encastrée dans une découverte existante de 500 mm de profondeur.
• Il doit dépasser de la même distance à l'avant et à l'arrière.
  Fig. 3

Démontage de la table de cuisson

1. Mettez l'appareil hors tension.
2. Faites sortir la table de cuisson en la poussant par le bas.
