MODE D'EMPLOI Motion XTC8HT Martin Logan

Manuel de l'utilisateur

Motion* XT MARTIN LOGAN

Enregistrez notre garantie en ligne à l'adresse suivante: www.MartinLogan.com.

Check-list du contenu 25

Avertissements de sécurité et recyclage des

DEEE. 26

Grilles carrees, supports de pré-installation et boîtiers arrêté 26

ProtégézVoteinvestissement. 27

Rodage 27

Positionnement général du haut-parleur 27

Options de placement (tous les modèles) . . 28

Options de placement

(Haut-parleur MC8-HT cible) 29

Raccordement. 32

Installation 12

Montage au plafond (en image). 34

Montage mural (en image) 35

Peindre la grille du haut-parleur 36

FAQ et dépannage 37

Garantie et service 38

Spécifications 39

Check-list du contenu

Vous trouvez ci-joint les éléments suivants pour votre nouveau haut-parleur MartinLogan. Si vous avez besoin d'aide, veuillez appeler notre service après-vente au [phone].

• Installer le modele - Cache grille

Avertissements de sécurité et recyclage des DEEE

L'éclair avec symbole en pointe de flèche à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée dans l'enceinte du produit, qui peut être d'une amplitude suffisamment élevé pour constituer un risque de chocoléctrique.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour signaler à l'utilisateur la présence d'instructions importantes de fonctionnement et d'entretien (maintenance) dans la documentation accompagnant l'appareil.

Le feu à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur sur la possibilité de creer un risque d'incendie s'il ne suit pas les instructions.

Le signe du dollar dans un triangle équilatéral est prévu pour avertir l'utilisateur qu'il risque de causeur des dommages dont la réparation pourrait être couteuse s'il ne suit pas les instructions.

AVERTISSEMENT!

• Confiez l'entretien à un technicien qualifié.
• Veuillez ne pas exposer ce module à l'humidité afin d'éviter tout risque d'incendie ou de chocolélectrique.
• Veuillez eteindre l'amplificateur en cas de conditions anormales.
  Veillez a ne pas dépasser la puissance nominale du haut-parleur

Conformément à la directive de l'Union européen relative aux déchets d'équipements électriques et Electroniques (DEEE) en vigueur depuis le 13 août 2005, nous souhaitons vous informer que ce produit peut contérer des matériaux réglementés dont l'élimination, conformément à la directive DEEE, nécessite une réutilisation particulière et le traitement du recyclage.

C'est pourquoi Martin Logan a pris des dispositions avec ses distributeurs dans les pays membres de l'Union europeenne pour collecter et recycler ce produit gratuitement. Pour trouver votre distributeur local, veuillez contacter le revendeur auprès duquel vous avez acheté ce produit, envoyer un courriel à [e-mail] ou consulter le localisateur de distributeurs à www.martinlogan.com.

Veuillez notes que seul ce produit relève de la directive DEEE. Lorsque vous vous débarrasssez de l'emballage et des autres matériaux d'expédition, nous vous encouragons à recycler ces articles par les voies habituelles.

Grilles carrees, supports de pré-installation et boîtiers arrêté

Des grilles carrees, des supports de pre-installation et des boitiers de rétrofit sont disponibles pour certaines enceintes architecturales MartinLogan Motion Series. Contactez votre revendeur pour connaître la disponibilité.

Protégéz votre investissement

• Utilisez un amplificateur qui correspond approximativement à la puissance spécifique du haut-parleur.
• Pour éviter tout dégats, baissez le volume si le son du haut-parleur se distord, s'il est dur ou si les basses commencent à se casser.
• Les contrôle de tonalité et les égaliseurs peuvent augmenter la probabilité de distorsion, en particulier à des volumes élevés. Utilisez ces réglages avec moderation.

Rodage

Lorsque vous commencez à utiliser vos haut-parleurs, ils peuvent sembler un peu faibles au niveau des basses, en raison des composants de haute qualité et de longue durée de vie utilisés dans les haut-parleurs. Prévoyez environ 72 heures de rorage à 90 dB (niveau d'écoute modérés) avant toute écoute critique.

Positionnement général du haut-parleur

Choix de la position de montage

Installez les haut-parleurs entre les poteaux muraux ou les solives du plafond en veillant à éviter les fils électriques derrière la surface du mur. Veuillez notes que le MC6-HT ne doit être utilisé qu'au plafond.

La rigidité des murs entraine un meilleur son

Augmenter la rigidity de vos murs peut améliorer les performances sonores. Pour ce faire, pensez à ajouter des contrevendements à l'intérieur du mur à environ 30 cm au-dessus et au-dessous du haut-parleur.

Atteindre une imagerie supérieure

Ces haut-parleurs MartinLogan encastrés dans les murs et les plafonds offrent une superbe image et un placement flexible dans presque tous les endroits. Toutefois, pour obtenir les meilleures performances et une(Meilleure)image,placez les haut-parleurs àdistance égale de la position d'écoute principale et évitez les obstacles physiques entre le haut-parleur et la position d'écoute principale.

L'équilibre entre les surfaces dures et couples améliore les performances en haute et moyenne fréquence

Les pieces "encombres" de moquette, de rideaux et d'autres absorbeurs de sons peuvent rendre votre système terne et sans vie. D'autre part, les pieces peuvent avoir tellement de surfaces dures que le système ressemble à un gymnase.

Faites des expériences en ajoutant ou en enlevant des surfaces souples jusqu'à ce que vous trouviez unmelonge qui vous convienne.

Équilibrage du rendement des basses

L'emplacement en coin de ces haut-parleurs renforcera le rendement des basses. Si vous souhaitez un rendement équilibré sur l'ensemble du spectre audio, évitez de monter ces haut-parleurs dans un coin.

Lorsque vous choisissez un placement, veuillez suivre ces recommendations simples. Gardez à l'esprit qu'il ne s'agit que de recommendations et que les besoin particuliers de votre installation peuvent nécessiter un autre choix :

• Placez-les à une distance minimale de 30 cm par rapport à tout coin de mur.
• Placez les façades/centres à une distance égale entre 3 et 4,3 mètres de la position d'écoute.
• XTC8, et XTC8-HT. Installez uniquement au plafond.

Options de placement (tous les modèles)

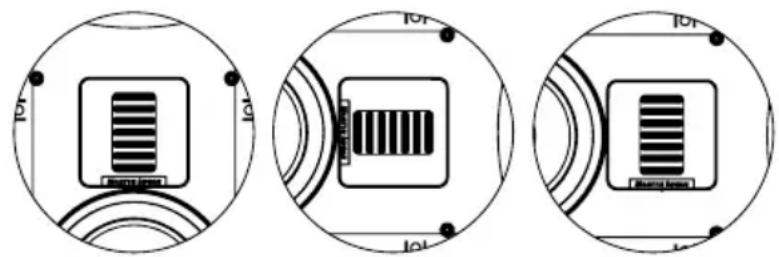

Les haut-parleurs architecturaux de la série Motion XT sont dotés du tweete à mouvement plié le plus performant de MartinLogan, le FMT XT. En plus des performances accrues par rapport à notre FMT de taille standard, ce tweete à couche mince unique presente un diagramme de dispersion encore plus contrôle de 80^ par 30^ . Ce "cône sonore" contrôle réduit encore davantage les interactions acoustiques indésirables et peut être extrémement utile pour éviter les réflexions sonores dans la piece qui, autrement, entraîneraient une diminution de la qualité sonore. Pour obtenir des performances optimes, il convient de préter attention à l'emplacement de montage du haut-parleur afin de s'assurer que la zone d'écoute principale se trouve dans le diagramme de dispersion du tweeter. N'oubliez pas que plus l'auditeur est éloigné du haut-parleur, plus la zone de couverture du tweeter s'élargit. En raison de la dispersion unique du tweeter FMT XT, la dispersion ou la zone de couverture des haut-parleurs encastrés Motion XT Cl peut être ajustée en positionnant le tweeter soit horizontally soit verticallement. Par défaut, les modèles encastrés sont premès à être installés avec le tweeter dans l'orientation verticale, ce qui permet d'obtenir un modele de dispersion horizontalde 80^ x verticale de 30^ . En fonction de la disposition de la salle, de la position des sièges et des exigences d'installation, le tweeter peut être utilisé en orientation horizontale ou verticale pour fournir la meilleure couverture possible. Par exemple, lors de l'installation d'un haut-parleur encastré plus haut sur le mur (bien au-dessus de la hauteur de la zone d'assise), il peut être plus avantageux d'orienter le tweeter en position "horizontal" afin que le diagramme de dispersion devienne 30^ horizontal par 80^ vertical pour garantir que la zone d'écoute principale se trouve dans la couverture du tweeter. En d'autres termes, le FMT XT offre une dispersion de 80^ × 30^ et vous pouvez decide der l'orientation la plus appropriée pour votre système afin d'obtenir la meilleure couverture et les migliorures performances. Le côte de dispersion à 30^ , plus contrôle, peut être utilisé pour aider à eliminer les réflexions sonores indésirables ou à réduire les "fuites sonores" indésirables dans d'autres zones de la maison, en particulier dans les plans d'étage ouverts. La dispersion contrôlee est un outil qui permet d'obtenir une meilleure qualité sonore là où cα compte vraiment, c'est-à-dire dans vos oreilles! N'hésitez donc pas à expérimenter les deux options pour vous aider àCHOISIR celles qui convient le mistrix à VOYRE installation.

LE TWEETER TOURNE 90^

INSTALLATION VERTICAL INSTALLATION HORIZONTAL

Options de placement (haut-parleur cible XTC8-HT)

Les haut-parleurs XTC8-HT sont optimisés pour une utilisation dans des pieces dont la hauteur de plafond est comprise entre 2,4 et 2,74 metres. Dirigez le tweeter vers la position d'écoute principale. Pour une clarté globale et des performances équilibrées dans les basses, ces haut-parleurs doivent être montés dans le plafond à 30 cm ou plus du mur, comme indiqué sur les figures 3a à 4a.

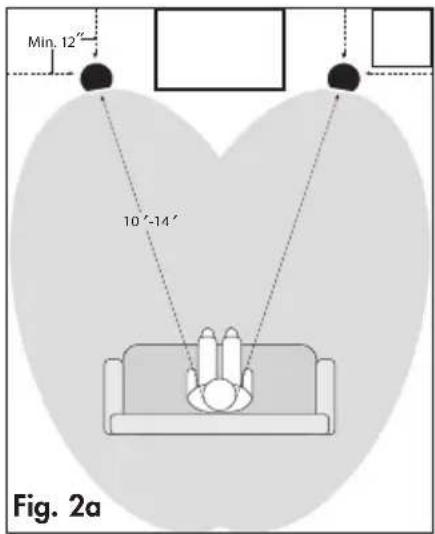

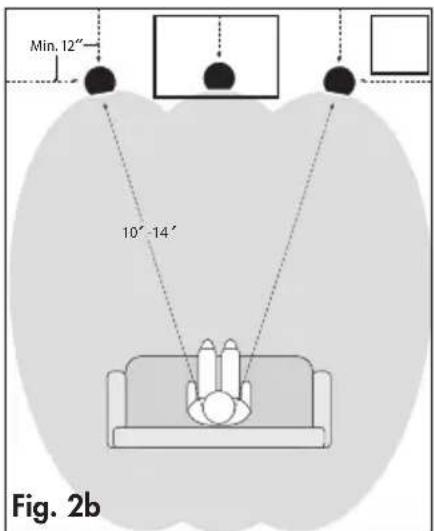

Placement du canal avant (Fig. 2a & 2b)

Suivez les directives générales pour le placement des hautparleurs fournies au début de la section principale en gardant à l'esprit que la distance entre les haut-parleurs avant et votre zone d'écoute principale doit être de 3 à 4,3 m, comme indiqué. Dirigez les conducteurs vers la position d'écoute principale.

Surround/placement arrriere à rayonnement non direct (Fig. 3a-3c)

Ces haut-parleurs sont également parfaits pour une utilisation en surround ou en surround cannaux arrière. En orientant le haut-parleur de maniere à ce que le son rebondisse sur les murs, on cree un champ sonore envelopoppant et reverbérant. N'oubliez pas que les haut-parleurs doivent etre montés à 30 cm ou plus du mur.

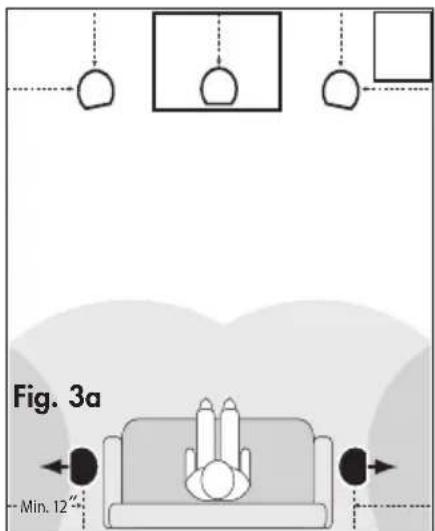

• 5.1-Placement du surround canal (Fig. 3a): Placez un hautparleur de chaque cote de la zone d'écoute, l'ensemble des haut-parleurs étant dirigé vers les parois laterales.

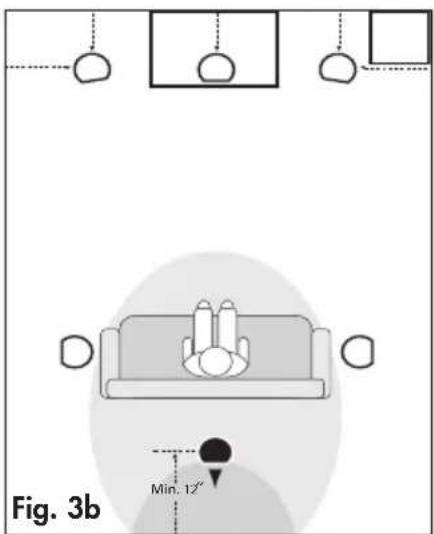

• 6.1- Placement du canal arrêté (Fig. 3b): Commencez par '5.1-Placement du surround canal' (ci-dessus). Centrer un haut-parleur derrière la zone d'écoute, l'ensemble des haut-parleurs étant dirigé vers le mur arrêté.

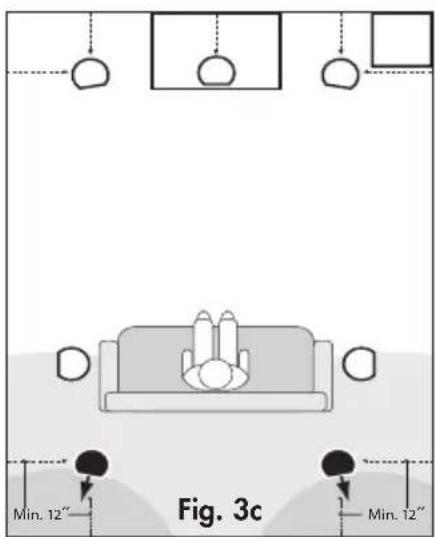

  7.1- Placement du canal arrêté (Fig. 3c): Commencez par '5.1-Placement du surround canal' (ci-dessus). Placez une autre paire d'hauts parleurs d'XTC8-HT derrière la zone d'écoute, l'un légrement à droite, l'autre légrement à gauche, l'ensemble des haut-parleurs étant dirigés vers le fond de la piece comme indiqué.

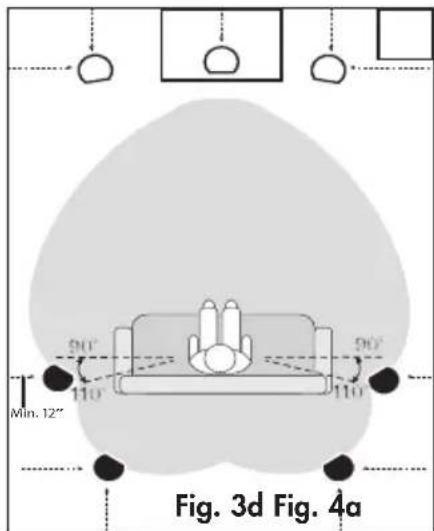

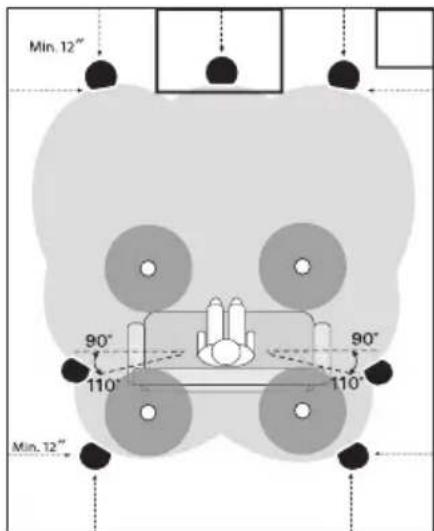

Placement du surround/arrière centre à radiation direct

Le XTC8-HT peut être utilisé comme haut-parleur à radiation directe, positionné avec l'ensemble des haut-parleurs diriges vers la zone d'écoute. Utilisez la Fig.3d ou 4a comme guide de positiennentmentpendant que vous experimentez pour obtenir un son surround optimal dans voitre piece.

XTC8: Haut-parleurs multiples, audio distribué.

XTC8-HT: Haut-parleurs avant gauche et droit.

XTC8-HT: Hautparleurs avant gauche, central et droit.

XTC8-HT: Canaux surround non directs dans un système à 5.1 canaux.

XTC8-HT: Canal arrriere non direct dans un système à 6.1 canaux.

XTC8-HT: Non-direct canaux
arrière dans un système à 7,1 canaux.

XTC8-HT: Canaux surround et arrête à rayonnement direct dans un système à 7,1 canaux

XTC8-HT + XTC8: Rayonnement direct des canaux avant, central gauche, surround et arriere dans un système 7.1.4 canaux avec haut-parleurs de hauteur Atmos.

Les haut-parleurs muraux et au plafond de la série MartinLogan Motion XT sont ideaux pour les installations de home cinema stéreo à deux canaux et multicanaux. Les lignes directrices de la section précédente s'appliquent aux haut-parleurs encastrés dans les murs et les plafonds.

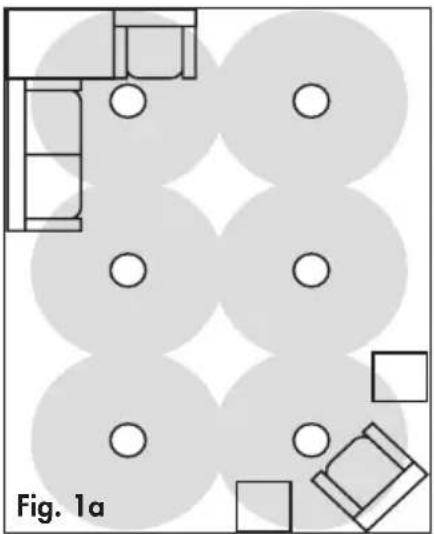

Haut-parleurs multiples, audio distribué (Fig. 1a)

Dans les grands espaces (bureau, etc.), plusieurs haut-parleurs peuvent etre utilisés pour éliminer les déséquilbes sonores qui se produit avec des haut-parleurs stéreo séparés lorsque les personnes se déplacent dans la piece ou sont assises plus pres d'un haut-parleur que de l'autre. Positionnez les haut-parleurs de manière à aboutir la couverture sonore la plus large possible dans la zone d'écoute principale. La XTC8-HT inclinée peut etre utile pour aider a orienter et a concentrer le son vers une zone que vous essayez de couvrir.

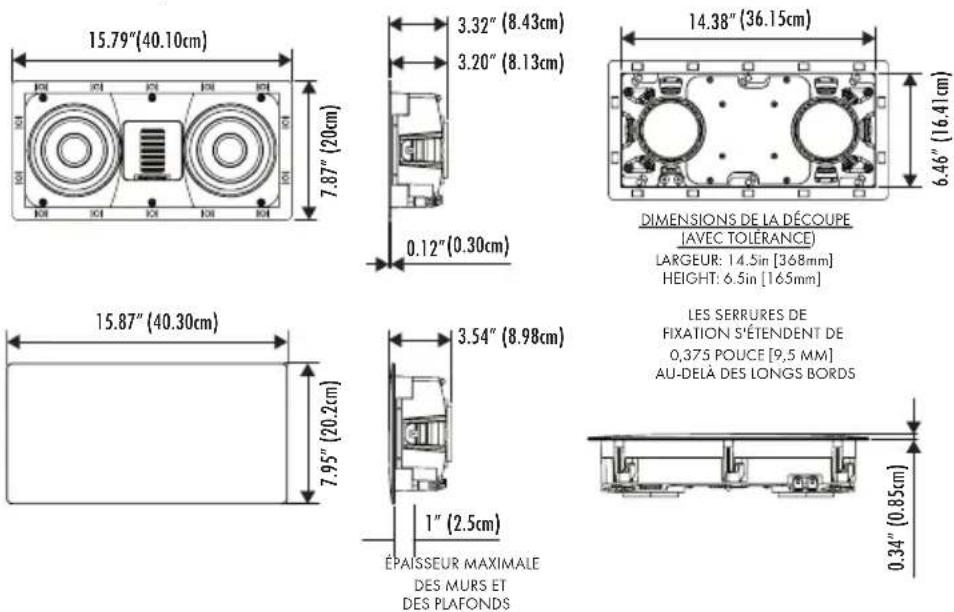

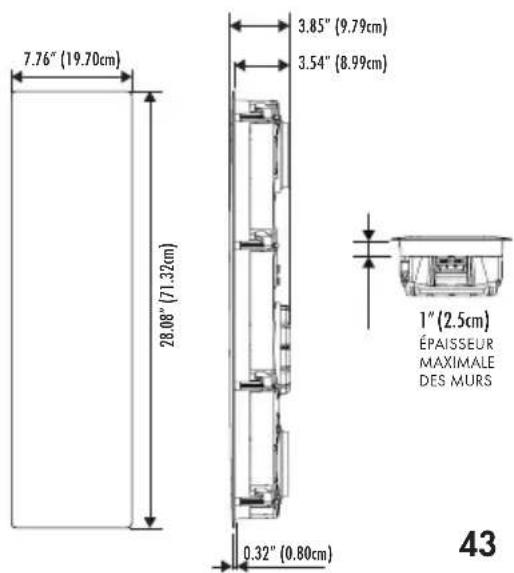

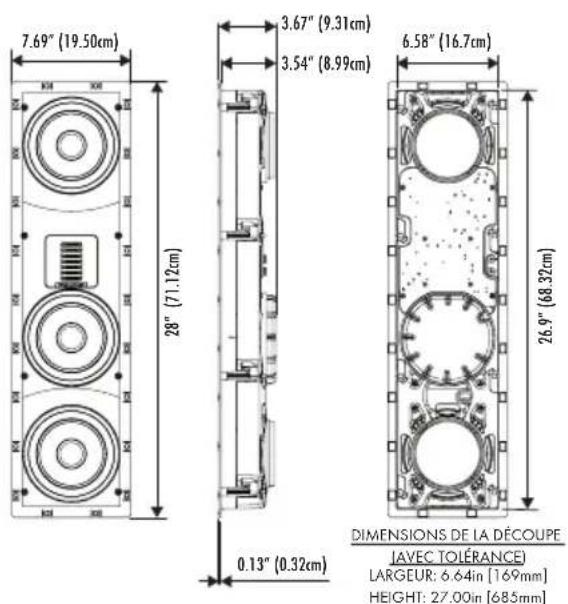

Le XTW5-LCR et le XTW6-LCR sont de vérables modèles gauche, centre, droite ("LCR") qui peuvent être utilisés dans n'importe qu'elle position murale dans une installation stéreo ou home cinéma. Les deux modèles sont concus pour être montés verticalément ou horizontallyment, selon les besoin ou les exigences de votre installation. L'ensemble des haut-parleurs de plage moyenne de la XTW6-LCR donne à l' Haut-parleur une disposition asymétrique lorsqu'il est monté horizontallyment. Cette conception n'a pas d'impact négatif sur les performances du haut-parleur lorsqu'il est utilisé dans cette disposition, et il doit être aligné en fonction de ses dimensions extérieures et non de l'emplacement du tweeteter. Dansque le XTW6-LCR est monté horizontallyment, il peut être nécessaire de modifier ou d'encadrer la travée pour tener compte de la largeur supplémentaire du haut-parleur. Veuillez consulter un entrepreneur agréé pour obtenir des conseils ou une assistance appropriée lorsque l'installation nécessite de telles modifications.

Raccordement

Raccordez la borne rouge (+) de l'amplificateur à la borne rouge (+) du haut-parleur. Raccordez la borne noire (-) de l'amplificateur à la borne noire (-) du haut-parleur.

Installation

NOTE: Ces instructions supposent que la surface de montage est constituée d'un cadre en bois standard et d'une construction en cloison sèche standard. Si vous souhaitez monter les haut-parleurs sur un autre type de matériel, vous doivent contacter un entrepreneur/agréé.

NOTE : Consultez votre revendeur local pour les supports de pré-installation pour les nouvelles constructions, les grilles carrees (modles encastrés au plafond uniquement) et les boîtiers arrrière (modles encastrés au plafond uniquement) (accessoires vendus séparément).

NOTE : Bien qu'il soit possible d'utiliser un tournevis manuel pour l'installation, nous suggerons fortement d'utiliser une perceuse électrique. Pour éviter d'endommager ou de casser les pince, réglez votre/perceuse sur un réglage de VITESSE ÉLEVée mais de COUPLE FAIBLE. Un réglage de puissance élevé n'est PAS nécessaire et peut provoquer des fissures ou des ruptures des pincees sous l'effect de la force supplémentaire. De tels dommages ne sont pas couverts par la garantie.

AVERTISSEMENT! Avant l'installation, vérifie les codes de construction locaux pour vous assurer qu'ils sont conformes aux réglementations locales. AVERTISSEMENT! Avant l'installation, vérifie qu'il n'y a pas d'obstacles derrière les cloisons sèches. Pour ce faire, faites un petit trou, en coupant à un angle de 45^ (cela facilititera la réparation du trou si des obstructions sont trouées). Ne découvert le trou de montage qu'après avoir vérifié qu'il n'y a pas d'obstructions derrière le mur sec. AVERTISSEMENT! N'utilise que des cables de haut-parleurs prévus pour une utilisation murale. La norme UL est CL2, CL3 et CM. La norme CSA est FT4. AVERTISSEMENT! Éteignez votre amplificateur avant d'établit ou de rompre toute connexion de signal.

Outils recommendés

• Détector de poteaux

Couteau/scie pour cloisons sèches

• Dénudeurs de fils

• Perceuse électrique
  Ruban à mesurer
  Ruban adhesif a faible adherence

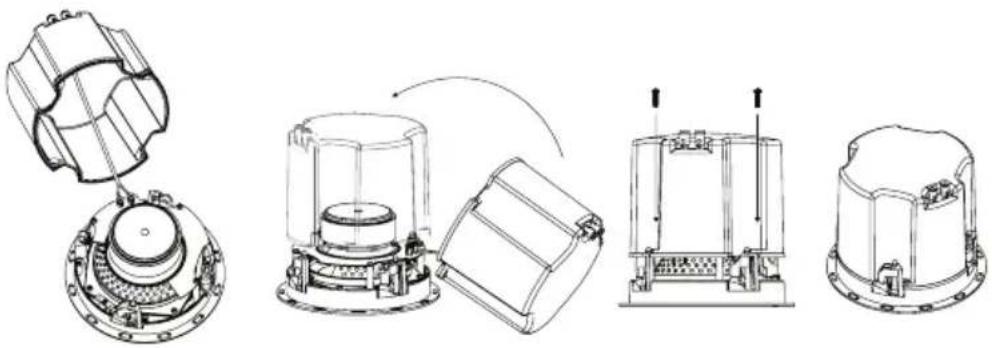

NOTE: Des boîtiers rétrofusibles sont disponibles pour tous les haut-parleurs de la série Motion installés au plafond. Ces boîtiers arrêté réduisent le son qui "fuit" dans la zone située au-dessus de l'endroit où le haut-parleur est installé. Par exemple, si vous installez un home cinema en bas et qu'il y a des espaces de vie directement au-dessus de l'endroit où les haut-parleurs sont installés, il peut être souhaitable d'utiliser ces boîtiers arrêté pour aider à contenir le son afin qu'il ne perturbe pas ceux qui se trouvent au-dessus des haut-parleurs.

1. Si le modele comporte un centre amovible, retirez-le a ce moment.
2. À l'aide d'un détector de poteaux, placez le gabarit complètement entre les poteaux muraux ou les solives de plafond.

XTC8, et XTC8-HT: Installez uniquement au plafond.

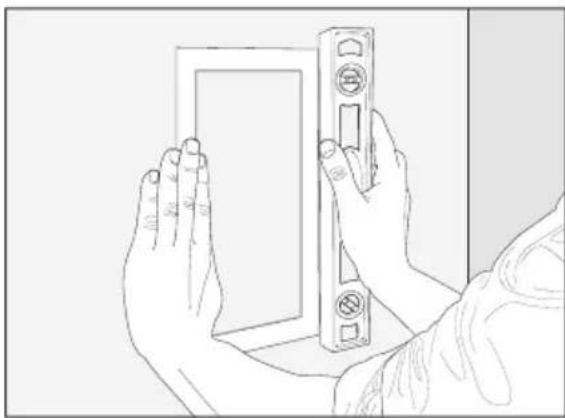

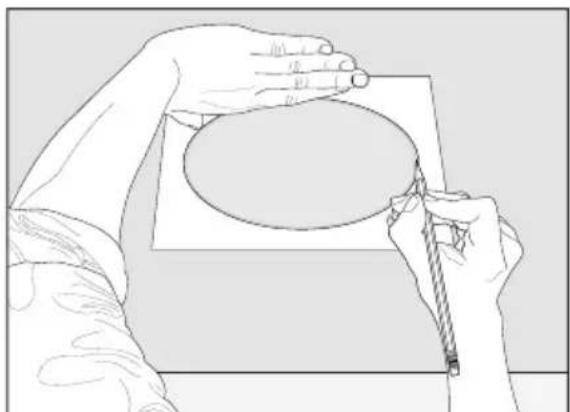

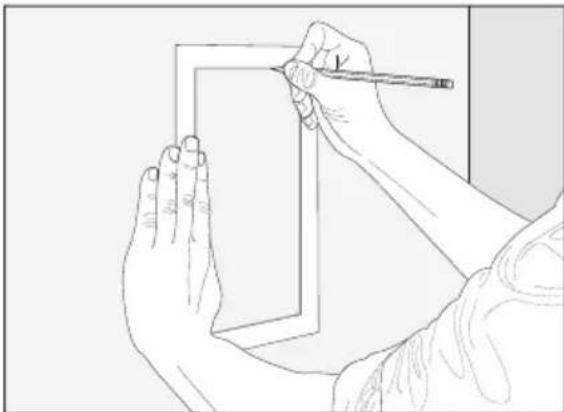

1. Maintenez ou collez le gabarit en place et marquez la découverte avec un crayon. Pour les haut-parleurs rectangulaires, mettez le gabarit à niveau avant de marquer (figures 5a, 6a et 6b).

2. Retirez le gabarit et decoupez l'ouverture à l'aide d'un couteau à cloison sèche (figures 5b et 6c).

3. Au mur: Si vous le souhaitez, placez un isolant en fibre de verre au-dessus et au-dessous de l'ouverture. Placez un morceau de fibre de verre isolant d'une demi-épaisseur derrière le haut-parleur.

Au plafond: Si vous le souhaitez, placez un isolant en fibre de verre de 30 cm ou plus d'épaisseur entre les solives directement au-dessus du haut-parleur.

1. Connecter les cables des haut-parleurs. Soyez cohérent lorsque vous connectez les cables des haut-parleurs aux bornes. Veillez à attribuer la même couleur à la borne (+) du haut-parleur et de l'amplificateur.
2. Reglez votre perceuse electrique sur le réglage haute vitesse mais faible couple.

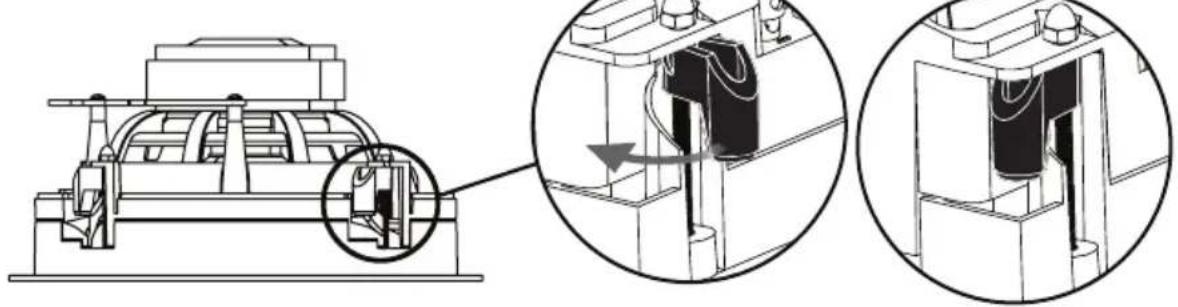

3. Assurez-vous que les pinces sur la cordure du haut-parleur sont positionnées exactement comme indiqué dans les diagrammes d'ajretissement.

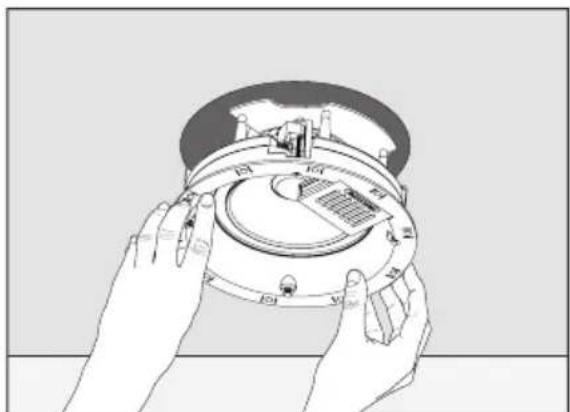

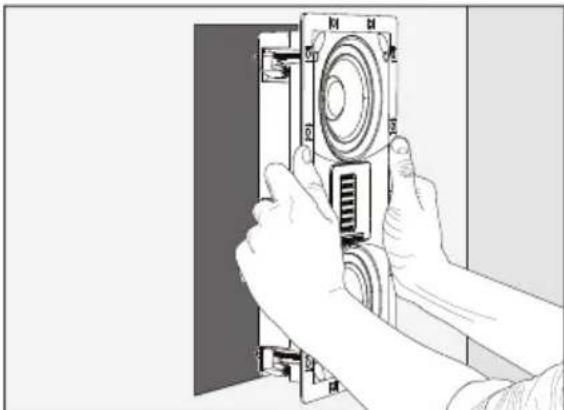

4. Poussez doucement l'ensemble dans le trou du plafond ou du mur (Fig. 5c & 6d).

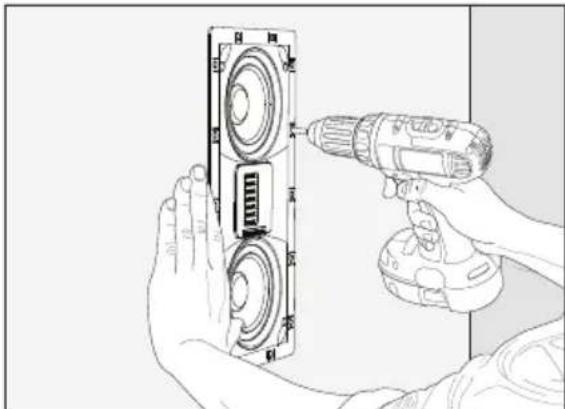

5. En soutenant l'ensemble d'une main, serrez chaque vis à l'aide de la perceuse électricque et de la mèche Torx T20. Arrétez de serrer lorsque vous sentez une résistance (figures 5d et 6e). MC6-HT: Avant de serrer les vis, orientez le haut-parleur de manière à ce que les haut-parleurs soient positionnés dans la position souhaïée.

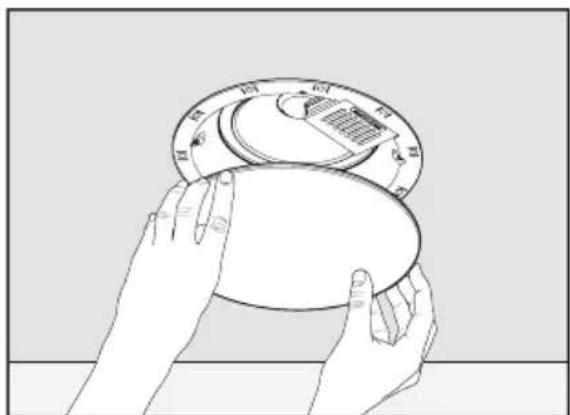

6. Appuyez doucement sur la grille pour la mesure en place (Fig. 5e et 6f).

Eepaedidnstallndnndnefoeochieat(parleurs (en images)

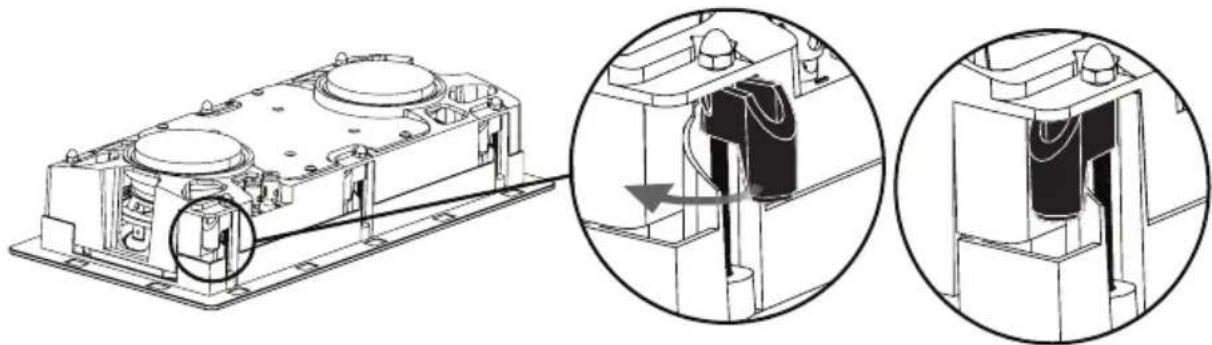

NOTE: Si les pince ne sont pas regliées dans la bonne position, utilisez un tournevis pour tourner les vis dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pince soient dans la bonne position.

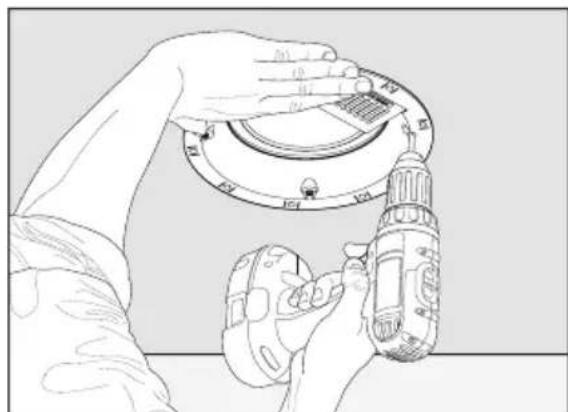

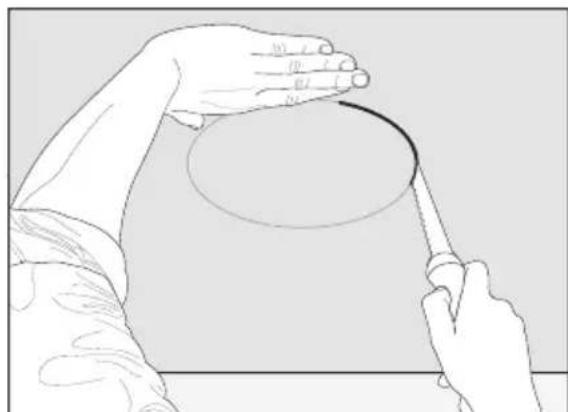

Montage au plafond

Fig. 5 a

Fig. 5 b

Fig. 5 c

Fig. 5 d

Fig. 5 e

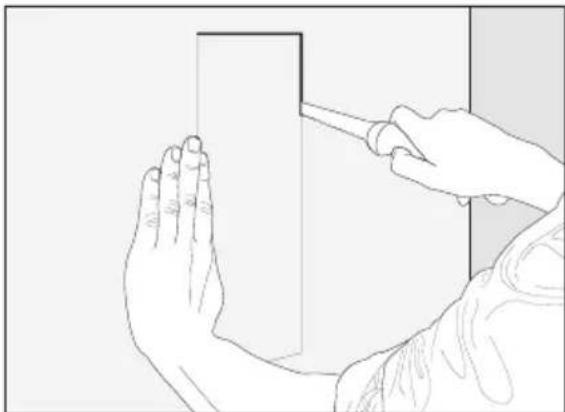

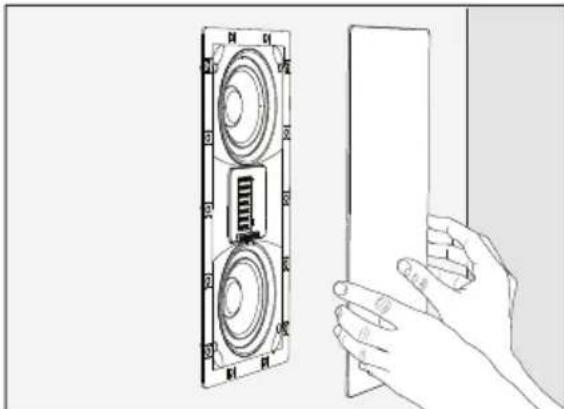

MowayMounting

Fig.6a

Fig.6b

Fig.6c

Fig.6d

Fig.6e

Fig.6f

Peindre la grille du haut-parleur

IMPORTANT! Avant de peindre, retirez la grille des haut-parleurs. Ne peignez pas la surface du haut-parleur derriere la grille. N'utilisez pas de rouleau à peindre.

1. Retirez la grille du haut-parleur.
2. Peindre la grille, en faisant attention à ne pas boucher les trous. Pour un résultat optimal, utilisez un spray plutôt qu'un pinceau. Laissez la peinture secher complètement avant de continuer. Ne peignez pas la surface située derrière la grille.

Foire aux questions

Comment puis-je nettoyer mes haut-parleurs? Utilisez un chiffon depoussierant ou unerosse douce pour enlever la poussiere de vos haut-parleurs. Ne vaporisez aucun produit de nettoyage sur les haut-parleurs ou a proximite de ceux-ci.

Quelle puissance d'amplification doit-il utiliser? Nous vous recommendons d'utiliser un amplificateur dont la puissance se situe dans la plage d'amplification appropriée de vos haut-parleurs.

Pourriez-vous suggérer une liste d'appareilslectroniques et de cables appropriés qui seraient ideaux pour les haut-parleurs de MartinLogan? Le domaine de l'électronique et du besoin des cables est probablement le type de question le plus courant que nous recevons. C'est aussi la plus subjective. Nous avons constaté à plusieurs reprises que les marques qui fonctionnent bien dans une configuration vont rendre quelqu'un autre fou dans une autre. Nous utilisons de nombreuses marques avec un grand succès. Encore une fois, nous n'avons pas de favors ; nous utilisons l'électronique et les cables de maniere tout a fait interchangeable. Nous vous suggerons d'écouter un certain nombre de marques et surtout de vous fier à vos oreilles. Les revendeurs sont toujours la meilleure source d'information lors de l'achat de matériel audio ou de cables supplémentaires et ils connaissent bien les exigences de sécurité particulières pour les cables encastrés.

L'exposition à la lumière du soleilaura-t-elle une incidence sur la durée de vie ou les performances de mes haut-parleurs? Nous vous recommandons de ne placer aucun hautparleur à la luziere directe du soleil. Les rayons ultraviolets (UV) du soleil peuvent entrainer la déterioration des tissus de la grille, des cônes des haut-parleurs, etc. Une petite exposition aux UV ne pose pas de problème. En général, le filtrage des rayons UV a travers le verre permet de réduire considérablement les effets négatifs.

Dépannage

Pas de sortie

• Vérifiez que tous les composants de votre système sont allumés, et non pas mis en sourdine, et que votre contrôle d'équilibre (le cas échéant) est correctement régle.
• Vérifiez que vous prise de courant murale fonctionne.
• Vérifiez vos cordons d'alimentation, les fils des haut-parleurs et les câbles d'interconnexion.
• Vérifiez qu'aucun casque n'est branché.
• Remplacez les fils des haut-parleurs de votre amplificateur par ceux d'un haut-parleur qui fonctionne correctement. Si l'absence de sortie se déplace vers un autre haut-parleur, le problème peut provenir d'un autre équipement de votre système (c'est-à-dire l'amplificateur, le préamplificateur, le processeur, etc.)
• Essayez de brancher un autre ensemble de haut-parleurs. Le manque de sortie peut être dû à un problème avec d'autres équipements de votre système (ampli, préampli, processeur, etc.)

Manque de basse ou mauvaise imagerie

• Vérifiez les fils de vos haut-parleurs. La polarité estelle correcte - (+) à (+) et (-) à (-)?
  L'utilisation de boitiers arriré optionnels réduira la sortie des basses du haut-parleur car ces boitiers réduisent l'espace d'air que le haut-parleur de graves peut utiliser. C'est le compromis à faire pour réduire le son indésirable qui peut se propérer dans d'autres zones de la maison.

Garantie

MartinLogan propose un enregistrement de garantie en ligne sur www.martinlogan.com.

Votre haut-parleur est automatiquement couvert par une garantie limitee de 90 jours.

Vouvasce la possibite, sans frais supplémentaires, de beneficier d'une garantie limitee a 5 ans. Pour obtenir la couverture de la garantie limitee de 5 ans, inscrivez vos haut-parleurs sur www. martinlogan.com. Enregistrez une copie du reçu de votre revendeur car il peut etre demande si un service est necessaire.

MartinLogan ne peut pas honorer les demandes de service de garantie si nous n'avons pas un enregistrement de garantie dûment rempli dans nos dossiers à www.MartinLogan.com!

Service

Si vous utilisez votre produit MartinLogan dans un pays autre que celui ou il a ete achete a l'origine, nous you demandons de prendre note de ce qui suit :

1 Le distributeur MartinLogan désigné pour un pays donné est responsable du service de garantie uniquement pour les unités distribuées par lui ou par son intermédiaire dans ce pays, conformément à sa garantie applicable.
2 Si un produit MartinLogan doit être réparé dans un pays autre que celui où il a été achetié à l'origine, l'utilisateur final peut demander à ce que les réparations soient effectuees par le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts de réparation (pièces, main-d'oeuvre, transport) doivent être supportés par le propriétaire du produit MartinLogan.
3 Si, après avoir possédé vos haut-parleurs pendant six mois, vous déménagez dans un pays autre que celui ou vous avez achété vos haut-parleurs, votre garantie peut être transférable. Contactez MartinLogan pour plus de détails.

Specifications*

XTCW6

Réponse de la fréquence du système 56-25,000 Hz ±3dB

Objectif N/A

Sensibilité. 91dB @2.83V/1 metre

Impedance. Compatible avec 8 ohms

Frquence de transition. 2,460 Hz

Ensemble à haute fréquence FMT Transducteur

1.27^ × 2.4^ (3.22cm× 6.09cm) Ouverture

4.5^ × 2.75^ (11.43cm × 6.98cm) Diaphragme

Ensemble a basse frquence 6.5" (16.51cm) Kevlar noir avec support Nomex

Entres des bornes de raccordement . . . . . Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée 50-200 Watts

Manipulation de la puissance maximale . . . 100 Watts

Poids 1.2 lbs.chacun (0.5kg)

Taille globale (dia. x profondeur) 11.06" x 8.03" x 3.55" (28.1 x 20.4 x 9.02cm)

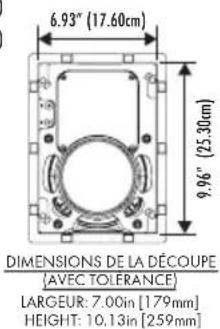

Ouverture nécessaire 7" x 10.13" (17.9 x 25.9cm)

Projection a partir de la surface du mur. . . . 0.31" (0.79cm)

Profondeur nécessaire derriere la surface du mur 3.43" (8.72cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

LES SERRURES DE
FIXATION S'ETENDENT DE
0.375POUCE[9.5MM]
AU-DELA DES LONGS BORDS

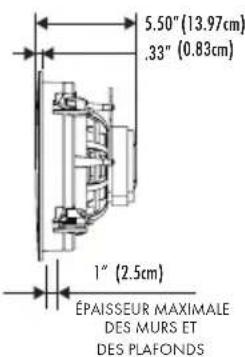

XTC8

Réponse de la fréquence du système 51 - 25,000 Hz ±3dB

Objectif N/A

Sensibilité. 91dB @2.83V/1 metre

Impedance. Compatible avec 8 ohms

Fréquence de transition. 2,270 Hz

Ensemble a haute frquence FMT Transducteur

1.27^ × 2.4^ (3.22cm× 6.09cm) Ouverture

4.5^ × 2.75^ (11.43cm × 6.98cm) Diaphragme

Ensemble a basse frquence 8" (20.32cm) Kevlar noir avec support Nomex

Entres des bornes de raccordement . . . . . Le style "push" permet d'utiliser des fils jusqu'au 12AWG

Gamme d'amplificateurs appropriée 15-300 Watts

Manipulation de la puissance maximale . . . 150 Watts

Poids 1.2 lbs. chacun (0.5kg)

Taille globale (dia. x profondeur) 10.35" x 5.30" (26.30 x 13.46cm)

Ouverture nécessaire 9.25" (9.5cm) diamètre

Projection à partir de la surface du mur. . . . 0.33" (23.5cm)

Profondeur nécessaire derriere la surface du mur 5.50" (13.97cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

LES SERRUES DE FIXATION S'ETENDENT DE 0,375POUCE [9,5 MM] AU-DELA DES LONGS BORDS

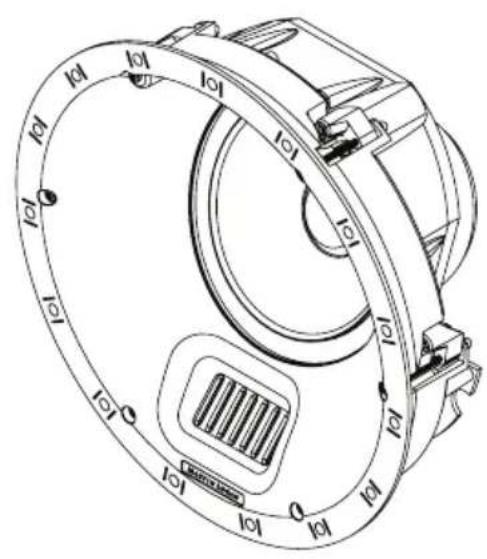

XTC8-HT

Réponse de la fréquence du système 51 - 25,000 Hz ±3dB

Objectif . Faire pivoter le haut-parleur

Sensibilité. 91dB @2.83V/ 1 meter

Impedance. Compatible avec 8 ohms

Fréquence de transition. 2,000 Hz

Ensemble a haute frquence FMT Transducteur

1.27^ × 2.4^ (3.22cm x 6.09cm) Ouverture

4.5^ × 2.75^ (11.43cm× 6.98cm) Diaphragme

Ensemble a basse frquence 8" (20.32cm) Kevlar noir avec support Nomex

Entres des bornes de raccordement . . . . . Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée 50-300 Watts

Manipulation de la puissance maximale 150 Watts

Poids 5.3 lbs.chacun (2.4 kg)

Taille globale (dia. x profondeur) 12.68" x 7.15" (32.2 x 18.14cm)

Ouverture nécessaire 11.5" (29.1cm) diamètre

Projection a partir de la surface du mur. . . . 0.26" (0.65cm)

Profondeur nécessaire derriere la surface du mur 7.03" (17.84cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

LES SERRURES DE FIXATION SETENDENT DE 0,375 POUCE [9,5 MM] AU-DELA DES LONGS BORDS

ORIENTATION DU TWEETER: FAIRE PIVIER L'ENSEMBLE DU HAUT-PARLEUR POUR ORIENTER LE TWEETER EN POSITION D'ÉCOUTE

XTW5-LCR

Réponse de la fréquence du système 61 - 25,000 Hz ±3dB

Objectif N/A

Sensibilité. 92dB @2.83V/1 metre

Impedance. Compatible avec 8 ohms

Fréquence de transition. 2,180 Hz

Ensemble a haute frquence FMT Transducteur

1.27^ × 2.4^ (3.22cm× 6.09cm) Ouverture

4.5^ × 2.75^ (11.43cm× 6.98cm) Diaphragme

Ensemble à basse fréquence 5.25" (13.33cm) Kevlar noir avec support Nomex

Entres des bornes de raccordement . . . . . Le style "push" permet d'utiliser des fils jusqu'au 12AWG

Gamme d'amplificateurs appropriée 50-250 Watts

Manipulation de la puissance maximale 125 Watts

Poids 4.4 lbs. chacun (2 kg)

Taille globale (dia. x profondeur) 7.87" x 15.79" x 3.32" (20 x 40.1 x 8.43cm)

Ouverture nécessaire 14.5" x 6.5" (36.8 x 16.5cm)

Projection a partir de la surface du mur. . . . 0.12" (0.3cm)

Profondeur nécessaire derriere la surface du mur 3.20" (8.13cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

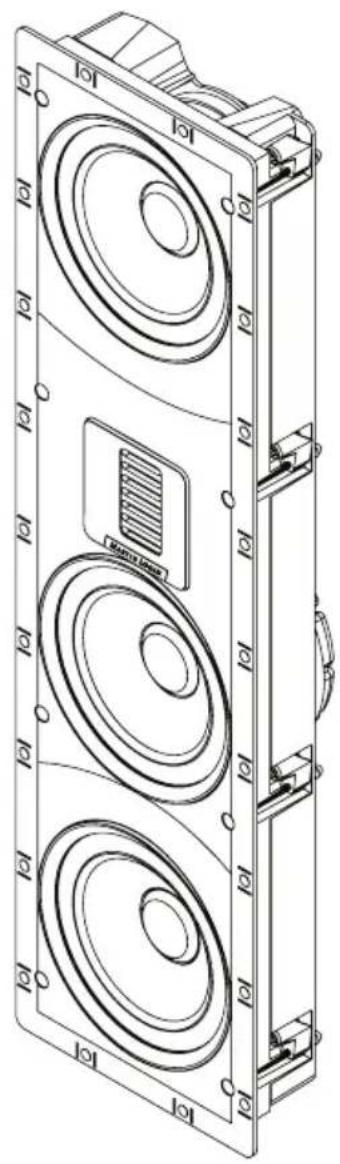

XTW6-LCR

Réponse de la fréquence du système 44 - 25,000 Hz ±3dB

Objectif N/A

Sensibilité. 93dB @2.83V/1 metre

Impedance. Compatible avec 8 ohms

Fréquence de transition. 260, 2,470 Hz

Ensemble a haute fréquence FMT Transducteur

1.27^ × 2.4^ (3.22cm× 6.09cm) Ouverture

4.5^ × 2.75^ (11.43cm× 6.98cm) Diaphragme

Ensemble a basse frquence 6.5" (16.51cm) Kevlar noir avec support Nomex

Entres des bornes de raccordement . . . . . Le style "push" permet d'utiliser des fils jusqu'au 12AWG

Gamme d'amplificateurs appropriée 50-300 Watts

Manipulation de la puissance maximale 150 Watts

Ouverture nécessaire 6.64" x 27" (16.9 x 68.5cm)

Projection a partir de la surface du mur. . . . 0.13' (0.32cm)

Profondeur nécessaire derriere la surface du mur 3.54" (8.99cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

NOTES

Motion®/MD

MARTINLOGAN

Lawrence, Kansas, USA tel [phone] fax [phone] www.martinlogan.com

DuPontTM and Nomex® are trademarks or registered trademarks of E.I. du Pont de Nemours and Company. DuPont MC et Normex MD sont des marques commerciales ou des marques déposées de E.I. du Pont de Nemours et Compagnie.

©2021 MartinLogan Ltd. All rights reserved / Tous droits réservés.
