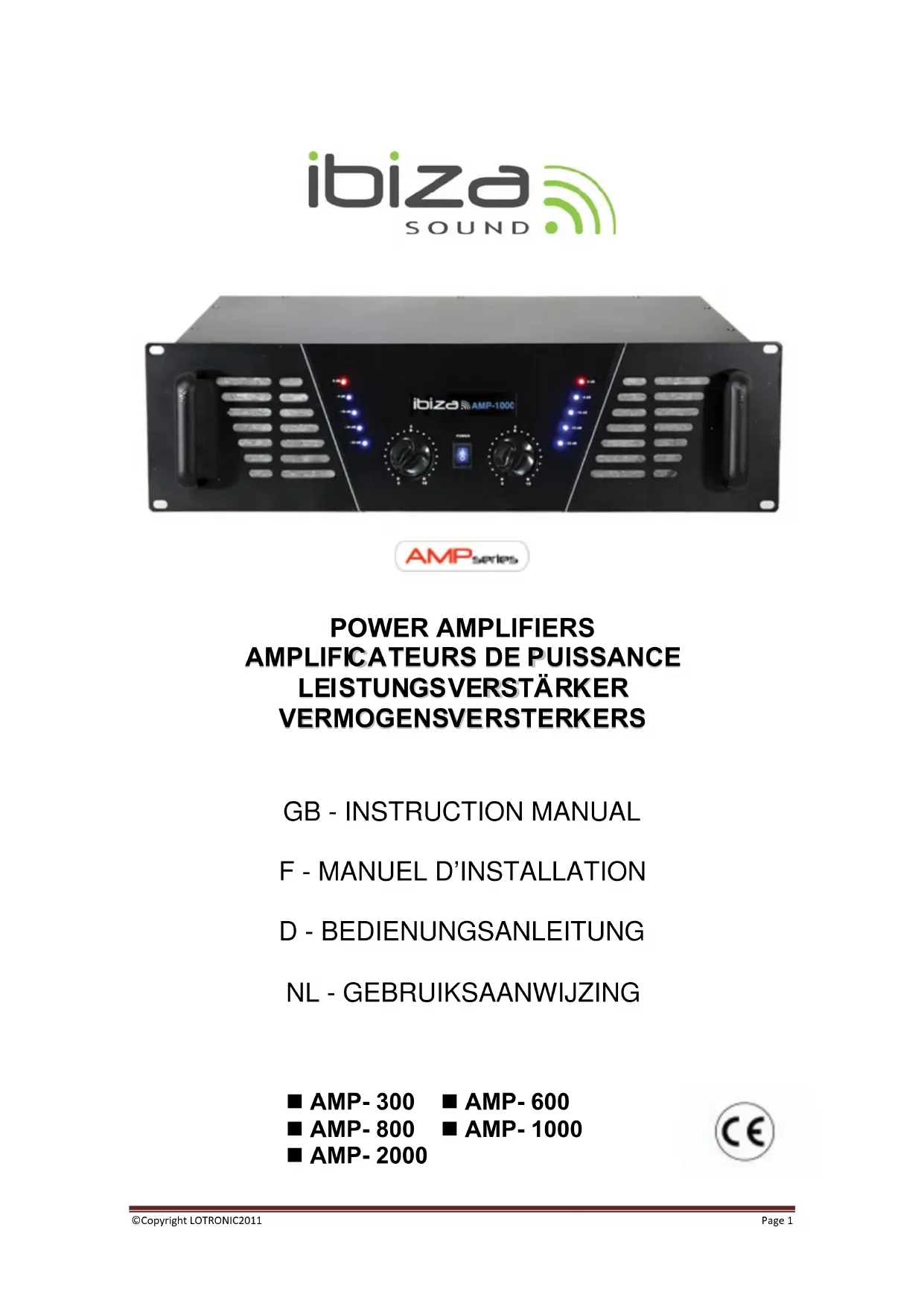

AMP300 - Recepteur IBIZA SOUND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur / Amplificateur stéréo
Marque	Ibiza Sound
Modèle	AMP300
Puissance de sortie (musique)	2 x 240 W sous 4 Ω, 2 x 160 W sous 8 Ω
Distorsion harmonique totale (THD)	≤ 0,5 %
Réponse en fréquence	20 Hz – 20 kHz (±0,5 dB)
Rapport signal/bruit	≥ 98 dB
Séparation des canaux	≥ 82 dB (à 1 kHz)
Niveau d’entrée nominal	≥ 0 dB
Impédance d’entrée	≥ 10 kΩ
Alimentation	230 V~, 50-60 Hz
Entrées audio	RCA (stéréo) + Jack 6,35 mm (en parallèle)
Sorties haut-parleurs	Bornier ou XLR/Jack (impédance min. 4 Ω)
Contrôles en façade	Interrupteur M/A (avec LED), contrôle de gain, afficheur LED de niveau
Dimensions (approx.)	483 x 88 x 300 mm (2U)
Poids (approx.)	12 kg
Ventilation	Entrée d’air en façade, sortie à l’arrière
Entretien et nettoyage	Débranchez l’appareil avant nettoyage. Utilisez un chiffon sec et doux. N’utilisez pas de solvants ou produits abrasifs.
Sécurité	Mettez l’amplificateur sous tension en dernier et éteignez-le en premier. Évitez les boucles de masse. Assurez une bonne ventilation et ne bloquez pas les orifices. Ne placez pas l’appareil près de sources de chaleur ou d’humidité.
Pièces détachées et réparabilité	Contactez le service après-vente Ibiza Sound pour toute pièce ou réparation. Ne tentez pas de réparer vous-même.

FOIRE AUX QUESTIONS - AMP300 IBIZA SOUND

Comment brancher mes haut-parleurs sur l'AMP300 ?

Utilisez les sorties haut-parleurs à l'arrière (bornier ou XLR/Jack). L'impédance minimale est de 4 Ω. Utilisez exclusivement des câbles haut-parleur, jamais de câbles signal (micro, instrument, etc.). Ne branchez que des enceintes dont l'impédance et la puissance sont compatibles.

Quelle est la puissance de sortie réelle de l'AMP300 ?

La puissance musicale est de 2 x 240 W sous 4 Ω et 2 x 160 W sous 8 Ω. La puissance RMS continue peut être inférieure. Vérifiez la fiche technique complète.

Puis-je utiliser l'AMP300 en mode bridgé (mono) ?

La notice ne mentionne pas de mode bridgé. Pour un fonctionnement en mono, utilisez une seule entrée et une seule sortie, mais cela n'est pas recommandé sans spécification explicite. Consultez le service technique Ibiza Sound.

Comment éviter les bruits de ronflement (boucle de masse) ?

Pour éviter les boucles de masse, reliez la masse de tous les appareils à un seul point, idéalement la table de mixage (branchement en étoile). Utilisez des câbles de qualité et évitez les rallonges multiples. Branchez l'amplificateur et les sources sur le même circuit électrique.

Quelle est l'impédance d'entrée de l'AMP300 ?

L'impédance d'entrée est de ≥ 10 kΩ. Cela permet de connecter la plupart des sources audio (mixette, lecteur, etc.) sans problème.

Puis-je connecter un casque sur l'AMP300 ?

Non, l'AMP300 ne dispose pas de sortie casque. Il est conçu uniquement pour alimenter des haut-parleurs passifs via les sorties bornier/XLR/Jack.

Comment ventiler correctement l'amplificateur ?

L'air de refroidissement entre par la façade et sort par les ouvertures arrière. Installez l'amplificateur dans un endroit bien ventilé, à l'abri de la chaleur et de la poussière. En rack, laissez au moins 1U libre au-dessus ou en dessous. Ne bloquez jamais les orifices.

Quels câbles utiliser pour les entrées audio ?

Utilisez des câbles blindés RCA ou Jack 6,35 mm de bonne qualité. Évitez les câbles trop longs et les boucles. Les connecteurs RCA et Jack sont en parallèle, vous pouvez les utiliser indifféremment.

Que faire en cas de surchauffe de l'amplificateur ?

Éteignez immédiatement l'appareil et laissez-le refroidir. Vérifiez que la ventilation est dégagée et que l'appareil n'est pas exposé à une source de chaleur. Si le problème persiste, contactez le SAV.

Comment régler le contrôle de gain sur l'AMP300 ?

Le contrôle de gain atténue le signal d'entrée avant amplification. Tournez-le complètement à droite (ouvert) pour un signal non atténué, ou à gauche pour réduire le volume. Ajustez-le pour éviter l'écrêtage et protéger les haut-parleurs.

MODE D'EMPLOI AMP300 IBIZA SOUND

Réglages en Façade :

1. Interrupteur M/A avec LED de tension

2. Contrôle de Gain

Contrôle du gain d'entrée qui permet d'atténuer le signal d'entrée qui est envoyé dans les différents canaux de l'amplificateur.

La plage de variation des valeurs dB est la suivante :

Entierement fermé (le signal est à zéro et n'est donc pas acheminé vers les canaux de l'amplificateur) ou entierement ouvert (c'est-à-dire à puissance nominale : le signal n'est pas attenué du tout et acheminé avec la même puissance qu'il est arrivé).

3. Afficheur à LED

Indique le niveau de sortie master.

Branchements à l'arrière

1. Entrée ligne

Jacks: Ces connecteurs sont connectés en parallèle aux connecteurs RCA correspondants. Cela permet de brancher un deuxième amplificateur en série sur le premier. Il est donc envisageable d'envoyer le même signal dans plusieurs amplificateurs afin d'obtenir un son plus puissant.

2.Sortie Haut-parleurs

Bornier ou XLR/Jack (impédance minimum 4 Ohms)

Note: Afin de ne pas endommager les haut-parleurs, ne branchez que des haut-parleurs qui correspondent en impédance et en puissance aux valeurs de l'amplificateur. Utilisez exclusivement des cables haut-parleur et jamais de câbles signal tels qu'ils sont utilisés pour des microphones, des instruments de musique et des appareils audio en général.

3. Alimentation

Secteur

CHARACTERISTIQUES TECHNIQUES

AMP-300 AMP-600 AMP	-800 AMP-1000	AMP-2000
Music power	2 x 240W 4Ω	2 x 480W 4Ω	2 x 600W 4Ω	2 x 800W 4Ω	2 x 1500W 4Ω
	2 x 160W 8 Ω	2 x 320W 8 Ω	2 x 400W 8 Ω	2 x 600W 8 Ω	2 x 1000W 8 Ω
Total harmonic distortion	≥0,5%	≥0,5%	≥0,5%	≥0,5%	≥0,5%
Freq. Range 20-20.000Hz	≥0,5dB	≥0,5dB	≥0,5dB	≥0,5dB	≥0,5dB
Noise	≥98dB	≥98dB	≥98dB	≥98dB	≥98dB
Channel separation (f=1kHz)	≥82dB	≥82dB	≥82dB	≥82dB	≥82dB
Input level	≥0dB	≥0dB	≥0dB	≥0dB	≥0dB
Input impedance	≥10kΩ	≥10kΩ	≥10kΩ	≥10kΩ	≥10kΩ
Power supply	230Vac, 50-60Hz	230Vac, 50-60Hz	230Vac, 50-60Hz	230Vac, 50-60Hz	230Vac, 50-60Hz

INSTALLATION

Branchement électrique

Avant de brancher l'amplificateur sur une prise murale, vérifie toujours que :

• la prise est reliée à la terre et conforme aux normes de sécurité. En cas de doute, consultez un électricien.
  la tension secteur correspond a celle indiquee au dos de I'appareil (+ / - 10%)
  linterrupteur M/A est en position Arret
  l'amplificateur est eteint avant de débrancher le cable secteur.

Mise sous tension et Arrêt

Mettez toujours l'amplificateur sous tension en dernier, après tous les autres composants de votre installation audio et éteignez-le en premier. Réglez tous les contrôle au minimum afin d'eviter des bruits désagréables et potentiellement dommageables.

Installation et Mise en Service

Votre amplificateur est un appeareil de haute puissance. Il doit ettre installe a un endroit bien ventilé, à l'abri de la chaleur, de l'humidité, des chocs et de la poussière. Vous évitezz ainsi des dysfonctionnements, des defaillances, des chocs électriques et le risque d'incendie. L'air de refroidissement penetre par les orifices en façade et s'échappe par les ouvertures au dos de l'appareil. Une bonne ventilation est donc primordiale. Si vous

installé l'amplificateur dans un rack ou un flight case, veillez à ne pas obstruer le flux d'air. N'installez jamais l'amplificateur dans un rack ou un flight case fermé étant donné qu'une partie de la chaleur se dissipe également par le fond métallique. Il est recommandé de laisser au moins un compartment (1U) en dessous de l'amplificateur libre.

Branchements Audio

Avant d'effectuer des branchements, veillez à éteindre tous les appareils que vous souhaitez connecter ensemble. N'utilisez que des cables de qualité appropriés à cette utilisation. Manipuez les cables avec soin et vérifie régulièrement la circulation d'air. N'attrapez les cordons que par les fiches. Ne jamais débrancher un cordon avec force. Enroulez toujours les cables sans faire de nœuds ni de piures afin d'augmenter leur durée de vie, d'assurer un bon fonctionnement et une performance optimale.

Prévention et Détection d'Interférences

Assurez-vous que l'amplificateur sera installe a un endroit exempt de radiations industrielles ou de haute fréquences. Evitez d'installer l'amplificateur à proximé d'un poste de radio, de télévision ou d'un téléphone portable. Ces appeareils sont sources de parasites.

Lorsque vous connectez les autres composants de votre installation audio, évitez la formation de boucles de masse qui diminuent les excellentes qualités sonores et constituent un risque potentiel. La meilleure manière (bien que pas toujours réalisable) pour éviter des boucles de masse, consiste à relier la masse de tous les apparciels à un seul point central (branchement en étoile). Le point central d'une installation de sonorisation est la table de mixage.

Afin de déterminer la cause des interférences, branchez les différentes sections de la table de mixage dans l'ordre suivant sur les autres apparèils. Ne continuez les branchements d'un autre apparéil que lorsque vous aurez vérifie le son.

Sorties : Amplificateur et Haut-parleurs (sorties Master)

Amplificateur et moniteurs (sorties AUX)

Effets (sorties AUX ou entree/sorte d'effet)

Entrées : Instruments avec signal de ligne (claviers, échantillonneurs, enregistrleurs, etc.)

Microphones (l'un après l'autre)

NOTE IMPORTANTE : Les produits electriques ne doivent pas etre mis au rebut avec les ordures menagères. Veuillez les faire recycler la où il existe des centres pour cela.Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
