MODE D'EMPLOI 28 AF Baxi

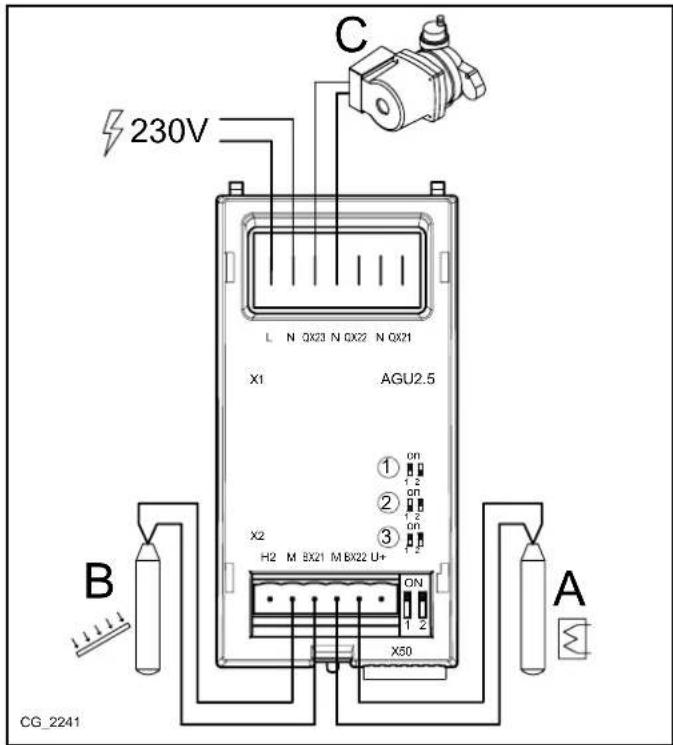

4.1.2 DHW SOLAR PLANT CASE
| A BOILER SENSOR (AVAILABLE AS ACCESSORY) |
| B PANEL SENSOR (AVAILABLE AS ACCESSORY) |
| C SOLAR CIRCUIT PUMP |
11.1 DHW RECIRCULATION PUMP
- AVANT-PROPOS....37
- DESCRIPTION ACCESSOIRE....37
- MONTAGE SUR LE TABLEAU DE BORD DE LA CHAUDIÈRE....37
- RACCORDEMENTS ÉLECTRIQUES ACCESSOIRE AGU 2.550....38
4.1 RACCORDEMENT ÉLECTRIQUE DES ACCESSOIRES EXTERNES 39 - ACCÈS AUX PARAMÈTRES....40
- INSTALLATION DE CHAUFFAGE MIXTE....40
6.1 SCHÉMA 1 41
6.2 SCHÉMA 2 42
6.3 SCHÉMA 3 43 - INSTALLATION DE CHAUFFAGE PAR ZONES 44
7.1 SCHÉMA 4 44
7.2 SCHEMA 5 45 - BRANCHEMENT ÉLECTRIQUE DU THERMOSTAT D'AMBIANCE 46

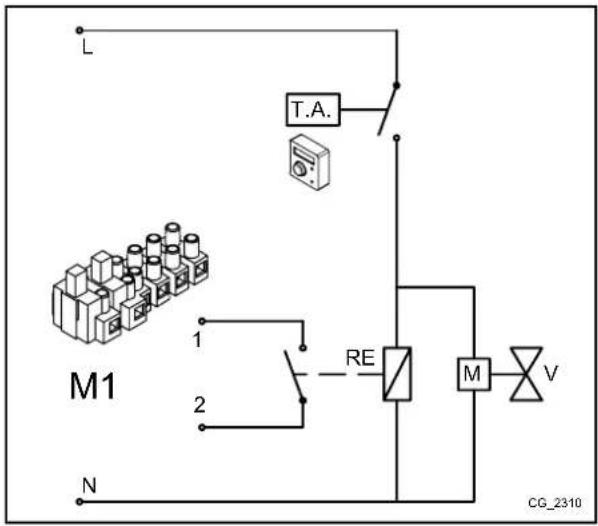

8.1 CAS - 1 - Branchement d'un thermostat d'ambiance simple dans une zone à haute température. .....46
8.2 CAS - 2 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à haute température. .....46

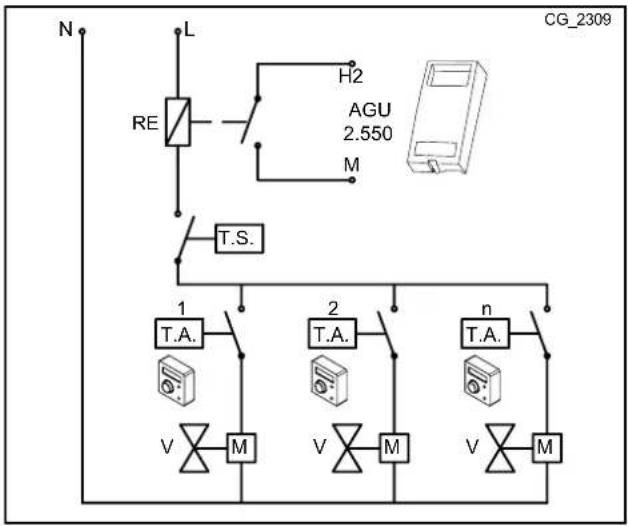

8.3 CAS - 3 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température. .....46

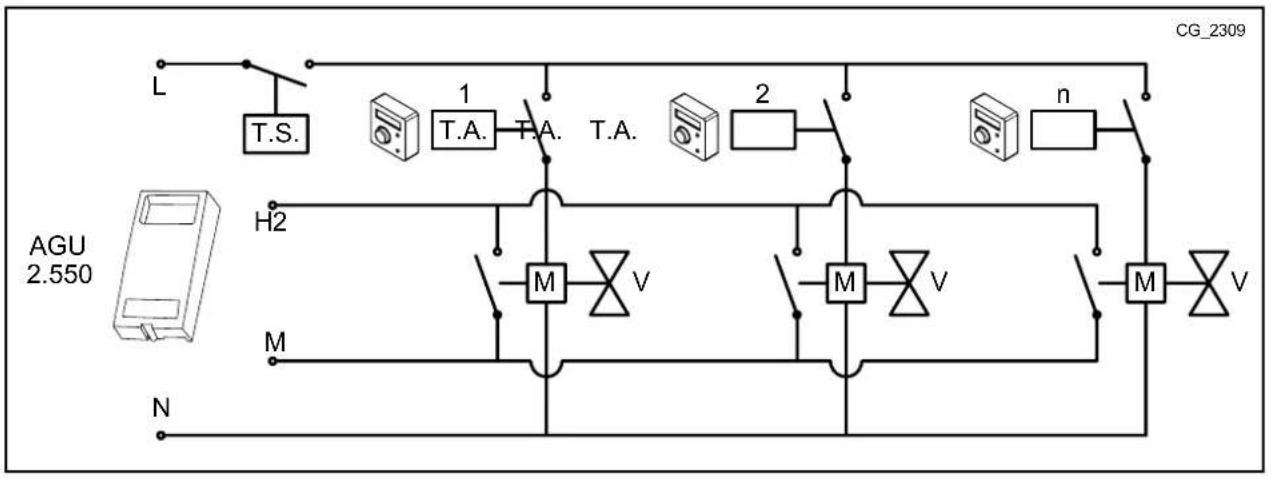

8.4 CAS - 4 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température
avec micro-interrupteurs de fin de course dans les vannes de zone. 47 - INSTALLATION SOLAIRE D'EAU CHAUDE SANITAIRE 47
- PROGRAMMATION PARAMÈTRES....48
10.1 INSTALLATION DE CHAUFFAGE....48
10.2 INSTALLATION EAU CHAUDE SANITAIRE 49 - AUTRES FONCTIONS....50
11.1 POMPE DE RECIRCULATION ECS 50

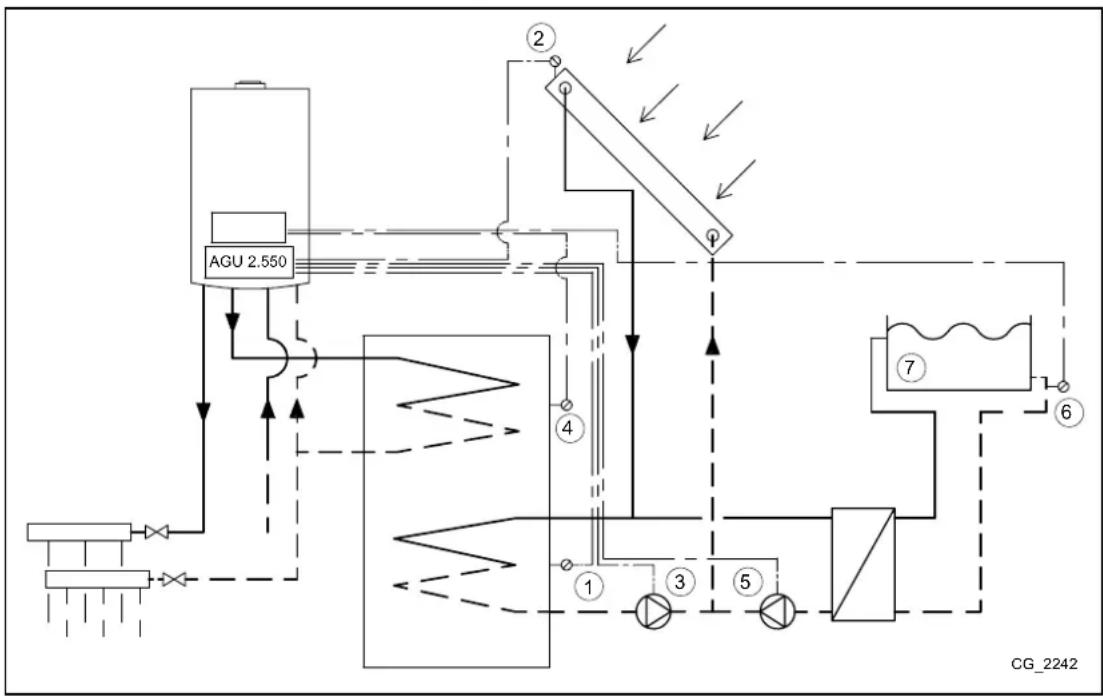

11.2 INSTALLATION SOLAIRE POUR PISCINE ....50
11.3 DEMANDE DE CHALEUR GÉNÉRALE....51
11.4 AUTRES CONFIGURATIONS ....51 - LISTE DES ANOMALIES ....52
- CARACTÉRISTIQUES TECHNIQUES....52
Selon sa politique d'amélioration continue des produits, se réserve la possibilité de modifier les données reportées dans cette documentation à tout moment et sans aucun préavis. La présente documentation n'est fournie qu'à titre d'information et n'a aucune implication contractuelle vis-à-vis des tiers.
DESCRIPTION SYMBOLES
AVERTISSEMENT
Risque d'endommagement ou anomalie de fonctionnement de l'appareil. Faire très attention aux avertissements qui concernent des risques dommages aux personnes.
DANGER HAUTE TENSION
Pièces électriques sous tension, risque de choc électrique.
INFORMATIONS IMPORTANTES
Informations à lire très attentivement car elles sont utiles pour le fonctionnement correct de la chaudière.

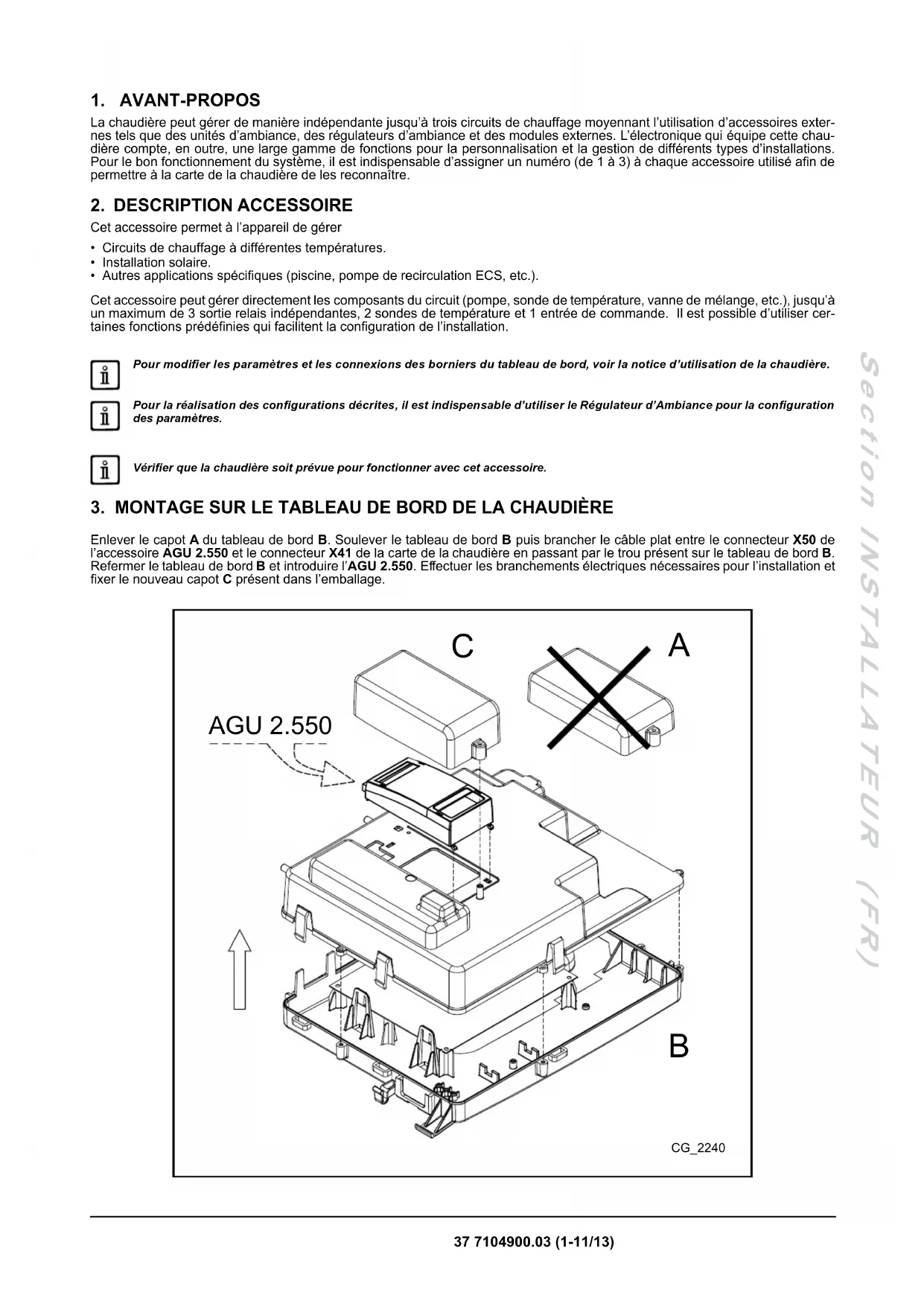

1. AVANT-PROPOS
La chaudière peut gérer de manière indépendante jusqu'à trois circuits de chauffage moyennant l'utilisation d'accessoires externes tels que des unités d'ambiance, des régulateurs d'ambiance et des modules externes. L'électronique qui équipe cette chaudière compte, en outre, une large gamme de fonctions pour la personnalisation et la gestion de différents types d'installations. Pour le bon fonctionnement du système, il est indispensable d'assigner un numéro (de 1 à 3) à chaque accessoire utilisé afin de permettre à la carte de la chaudière de les reconnaître.
2. DESCRIPTION ACCESSOIRE
Cet accessoire permet à l'appareil de gérer
- Circuits de chauffage à différentes températures.
• Installation solaire. - Autres applications spécifiques (piscine, pompe de recirculation ECS, etc.).
Cet accessoire peut gérer directement les composants du circuit (pompe, sonde de température, vanne de mélange, etc.), jusqu'à un maximum de 3 sortie relais indépendantes, 2 sondes de température et 1 entrée de commande. Il est possible d'utiliser certaines fonctions prédéfinies qui facilitent la configuration de l'installation.
Pour modifier les paramètres et les connexions des borniers du tableau de bord, voir la notice d'utilisation de la chaudière.
Pour la réalisation des configurations décrites, il est indispensable d'utiliser le Régulateur d'Ambiance pour la configuration des paramètres.
Vérifier que la chaudière soit prévue pour fonctionner avec cet accessoire.
3. MONTAGE SUR LE TABLEAU DE BORD DE LA CHAUDIÈRE
Enlever le capot A du tableau de bord B. Soulever le tableau de bord B puis brancher le câble plat entre le connecteur X50 de l'accessoire AGU 2.550 et le connecteur X41 de la carte de la chaudière en passant par le trou présent sur le tableau de bord B. Refermer le tableau de bord B et introduire l'AGU 2.550. Effectuer les branchements électriques nécessaires pour l'installation et fixer le nouveau capot C présent dans l'emballage.


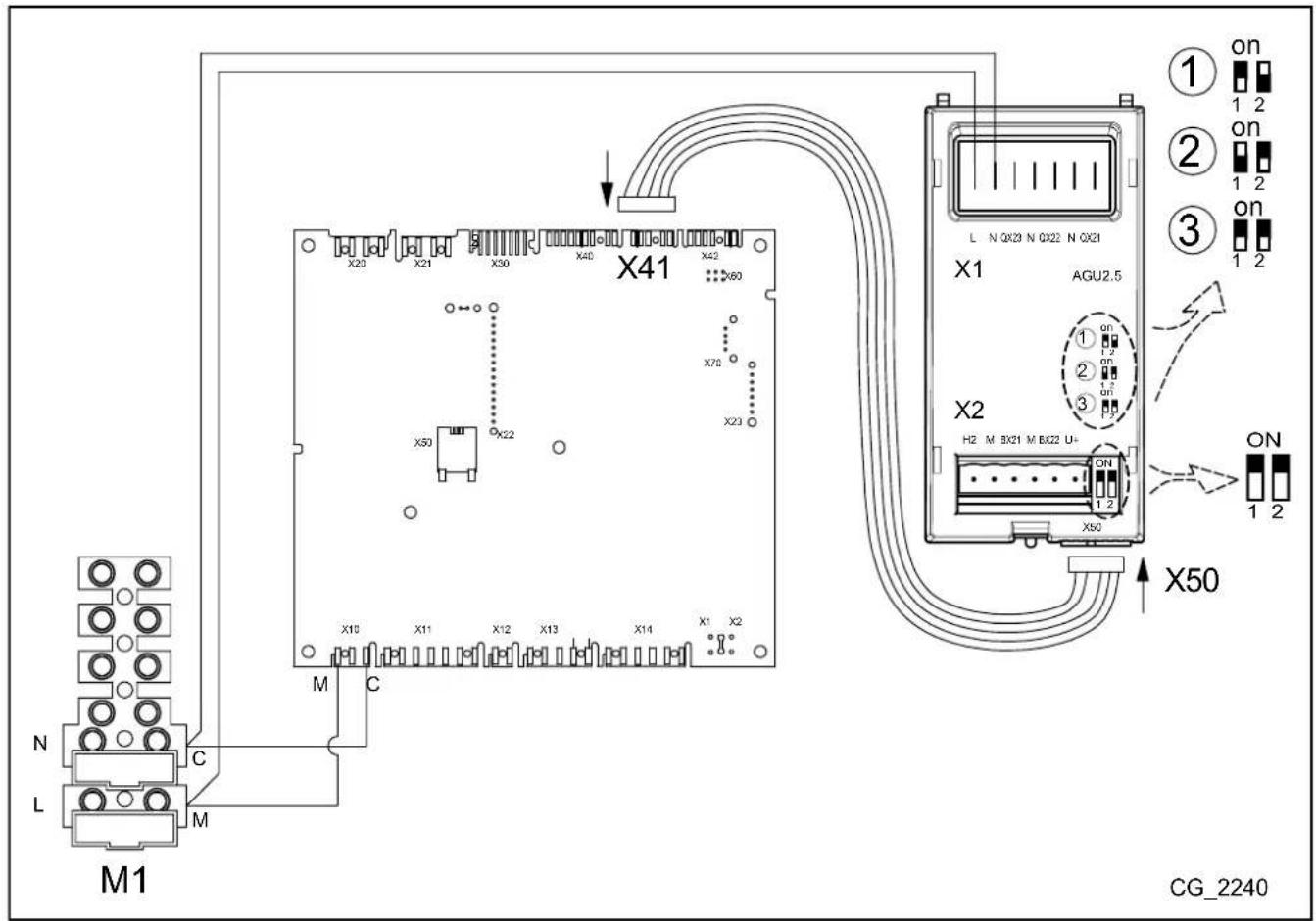

C A8 AGU 2.550 B A8 CG_22404. RACCORDEMENTS ÉLECTRIQUES ACCESSOIRE AGU 2.550
| LÉGENDE RACCORDEMENTS CONNECTEURS | |
| X50 | Connecteur pour le raccordement à l'aide d'un câble plat entre la carte électronique de la chaudière et l'accessoire AGU 2.550 |
| X1 ( L - N ) | Raccordement au bornier dans la chaudière pour l'alimentation électrique |
| X1 ( QX21 - N ) | Sortie relais 230 V programmableX1 ( QX22 - N ) |
| X1 ( QX23 - N ) | |
| X2( H2 - M ) | Entrée numérique 12 V - DC ou analogique 0 -10 V DC programmable |
| X2 ( BX21 - M ) | Entrée sonde NTC 10K / Pt1000 programmable |
| X2 ( BX22 - M ) | |
| X2 ( U+ ) Sortie 12 | V DC |
Le bornier M1 est sous haute tension. Avant d'effectuer le branchement couper l'alimentation électrique de l'appareil.
Si l'appareil est raccordé à une installation au sol, l'installateur devra prévoir un thermostat de sécurité assurant la protection de l'installation contre les surtempératures.
Vérifier que l'absorption nominale totale des accessoires raccordés à l'AGU 2.550 est inférieure à 0,5 A. Si elle est par contre supérieure, interposer un relais entre l'AGU 2.550 et l'accessoire (p. ex. : pompe).
CONFIGURATION GÉNÉRALE
Configurer l'accessoire AGU 2.550 en utilisant le sélecteur indiqué dans la figure comme module (1) (le réglage est sérigraphié sur le corps de l'accessoire). En cas d'utilisation d'accessoires supplémentaires, les configurer comme modules (2) et (3).
4.1 RACCORDEMENT ÉLECTRIQUE DES ACCESSOIRES EXTERNES
Pour le raccordement de l'accessoire AGU 2.550 aux accessoires externes, procéder de la façon suivante (utiliser des câbles harmonisés « HAR H05 VV-F » de 1 mm² de section) :
CAS CIRCUIT MÉLANGÉ (voir schéma par. 4.1)
- Relier la pompe de la zone mélangée au connecteur QX23 de l'AGU 2.550.
- Relier la sonde de refoulement de la cascade au connecteur BX21 de l'AGU 2.550 (QAD36 disponible comme accessoire).
- Connecter la vanne de mélange au connecteur QX22-QX21
- Relier le thermostat d'ambiance au connecteur H2 de l'AGU 2.550.

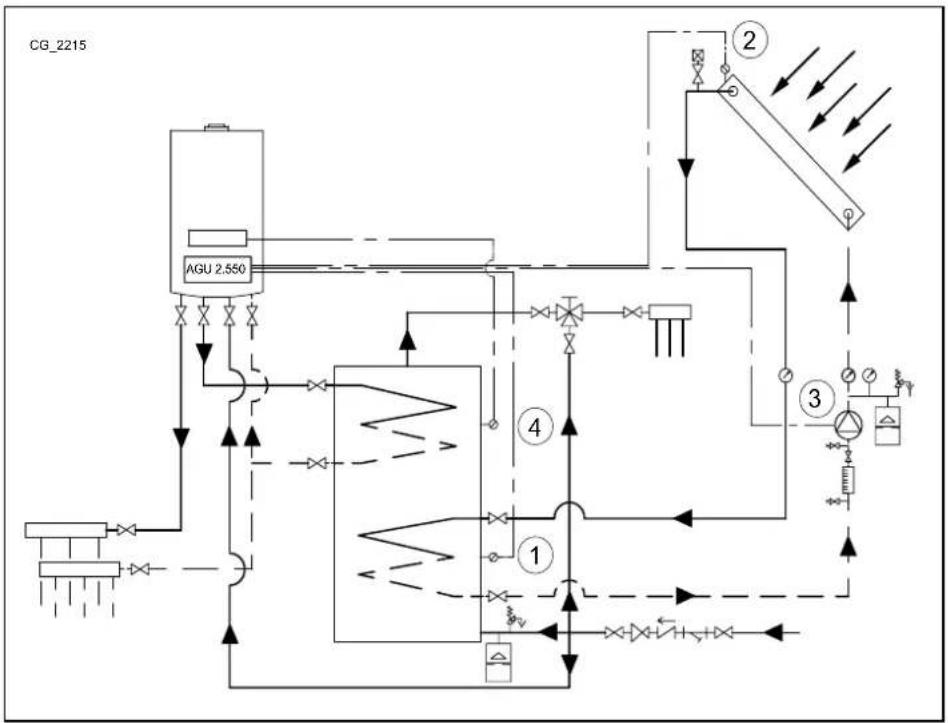

CAS INSTALLATION SOLAIRE ECS (voir schéma au par. 4.2)
- Relier la pompe de l'installation solaire au connecteur QX23 de l'AGU 2.550.
- Connecter la sonde du ballon d'eau chaude solaire au connecteur BX22 de l'AGU 2.550.
- Connecter la sonde des panneaux solaires au connecteur BX21 de l'AGU 2.550.
- Relier la pompe de l'installation solaire au connecteur QX23 de l'AGU 2.550. - Connecter la sonde du ballon d'eau chaude solaire au connecteur BX22 de l'AGU 2.550. - Connecter la sonde des panneaux solaires au connecteur BX21 de l'AGU 2.550.

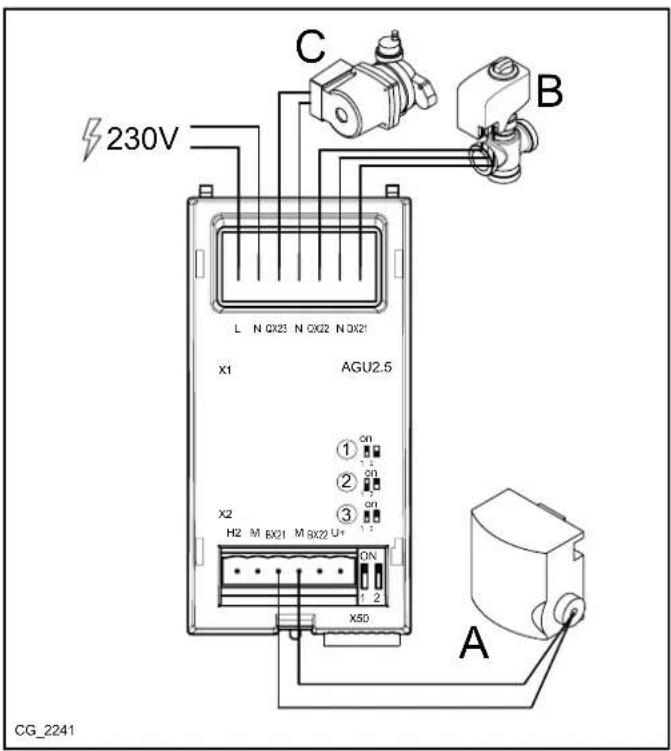

4.1.1 CAS CIRCUIT MÉLANGÉ
| A SONDE DE REFOULEMENT QAD36 |
| B VANNE DE MÉLANGE |
| C POMPE ZONE MÉLANGÉE |


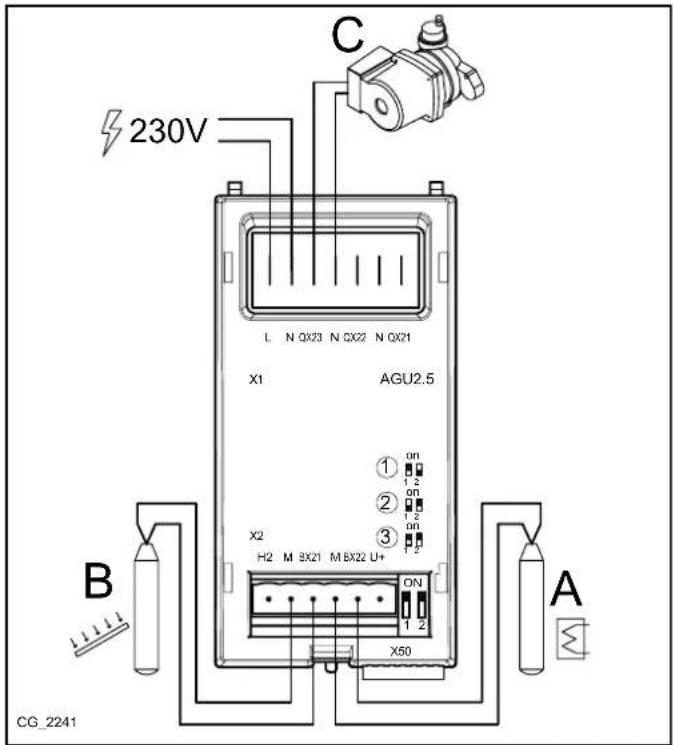

| A SONDE BALLON (DISPONIBLE COMME ACCESSOIRE) |
| B SONDE PANNEAUX (DISPONIBLE COMME ACCESSOIRE) |
| C POMPE CIRCUIT SOLAIRE |


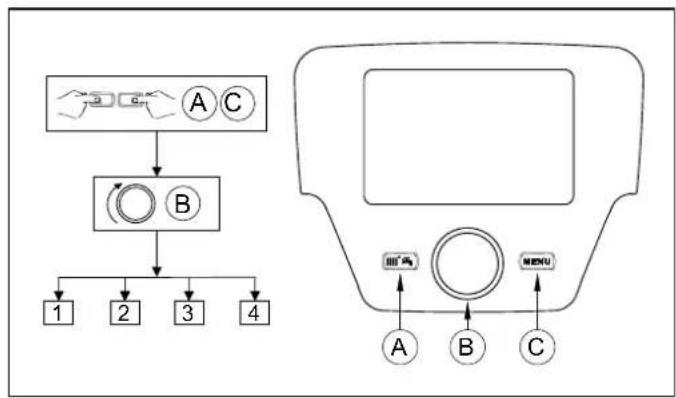

Pour procéder à la configuration, accéder au menu paramètres du Régulateur d'Ambiance comme cela est indiqué ci-après :
LÉGENDE MENU FIGURE
| 1 | Utilisateur final | 3 | Professionnel |
| 2 | Mise en service | 4 | OEM |
La procédure d'accès aux quatre menus permettant de programmer la chaudière est la suivante :
- depuis le menu principal C.
• A etC (maintenir appuyé pendant environ 6 secondes) B menu 1-2-3-4 (voir la figure ci-contre et la légende).
• C appuyer dessus plusieurs fois pour revenir en arrière d'un menu à la fois jusqu'au menu principal.
FONCTION DES TOUCHES POUR LA MODIFICATION DES PARAMÈTRES
 B | Le menu / faire défiler les paramètres à l'intérieur du menu / choisir la valeur du paramètre |
 | Entrer dans le menu désiré / sélectionner le paramètre à modifier / valider la valeur modifiée |
 | Revenir au menu précédent |
Dans toutes les configurations présentées, si l'on utilise un Régulateur d'Ambiance ou bien un appareil d'ambiance en les configurant comme appareil d'ambiance 1, il est possible de gérer, en plus de la zone de chauffage 1, également les fonctions d'eau chaude sanitaire et le stand-by de la chaudière. En le configurant comme appareil d'ambiance 2 ou appareil d'ambiance 3 il est uniquement possible de gérer respectivement les zones de chauffage 2 et 3. Voir la notice d'utilisation des accessoires correspondants pour ce qui est de la procédure de configuration.
À la fin de la configuration de chaque installation, exécuter la procédure suivante pour enregistrer dans la chaudière les composants utilisés.
- Accéder au menu 2, en agissant comme indiqué au début de ce chapitre.
- B <Configuration B <B ligne de programme 6200 puis B.
• B Qui, puis B pour valider.
6. INSTALLATION DE CHAUFFAGE MIXTE
Il est possible de configurer l'accessoire AGU 2.550 pour la gestion d'un circuit à basse température. De cette façon, l'AGU 2.550 est en mesure de contrôler la pompe, la vanne de mélange et la sonde de départ du circuit de chauffage sélectionné selon les schémas suivants.
Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.
Modifier le paramètre correspondant au temps de fermeture de la vanne de mélange en fonction du modèle utilisé conformément aux instructions suivantes.
Les schémas indiqués ci-après se réfèrent à des chaudières d'une puissance inférieure à 35 kW. Pour les chaudières de puissance supérieure à 35 kW, il faut prévoir un séparateur hydraulique en aval de la chaudière et les zones doivent être équipées de pompes de zone à la place de l'électrovanne.

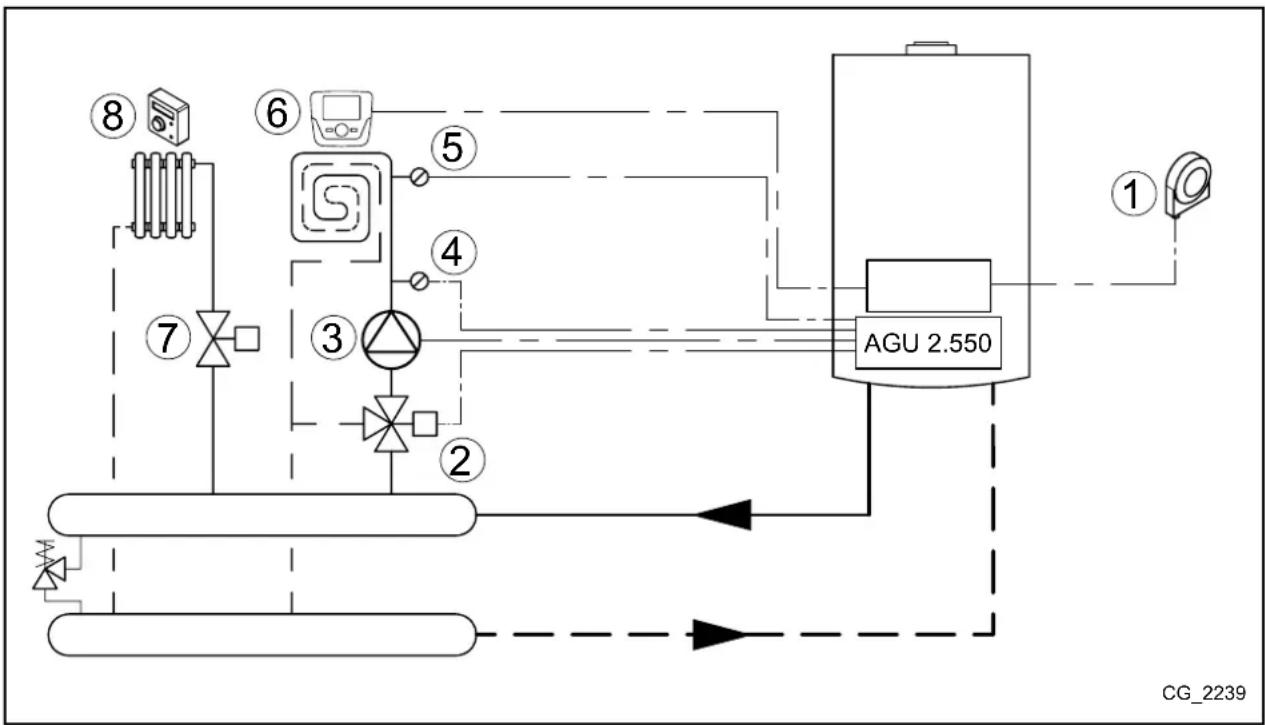

6.1 SCHÉMA 1
Zone à basse température avec unité d'ambiance - circuit de chauffage (1) Zone à haute température avec thermostat d'ambiance - circuit de chauffage (2)
| 1 Sonde externe - bornier M2 (4-5) de chaudière | |
| 2 | Vanne de mélange zone basse température (QX21-N-QX22) |
| 3 Pompe circuit basse température (QX23-N) | |
| 4 Sonde circuit basse température (BX21-M) | |
| 5 Thermostat de sécurité (12V) circuit basse température (H2-M) | |
| 6 Appareil d'ambiance - bornier M2 (1-2-3) de chaudière | |
| 7 Électrovanne ou pompe zone haute température à alimentation externe | |
| 8 | Thermostat d'ambiance zone haute température (pour la connexion voir le paragraphe 8.1) |
Connector le thermostat de sécurité, pour protéger le circuit à basse température, à l'entrée H2 (H2-M) de l'accessoire AGU 2.550. En utilisant le Régulateur d'Ambiance, accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 2 | |||
| 5977 Fonction entrée H5 | Thermostat d'ambiance CC2 | Activation du thermostat pour le circuit 2 (bornier M1 (1-2) sur carte) | ||
| 6020 Fonction module d'extension 1 | Circuit chauffage 1 | Activation de la zone basse température | ||
| 6046 | Fonction de l'entrée H2 du module 1 | Thermostat de sécurité CC | Entrée H2 activée comme protection de la zone basse température | |
| CIRCUIT CHAUFFAGE 1 | 742 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (zone basse température) |
| 834 Temps course servomoteur Défaut 180 s | Temps de fermeture | de la vanne de mélange | ||
L'unité d'ambiance peut contrôler directement la zone à basse température en fonction de la température ambiante souhaitée dans le local. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiante 742 cela signifie que la configuration n'a pas été effectuée correctement.

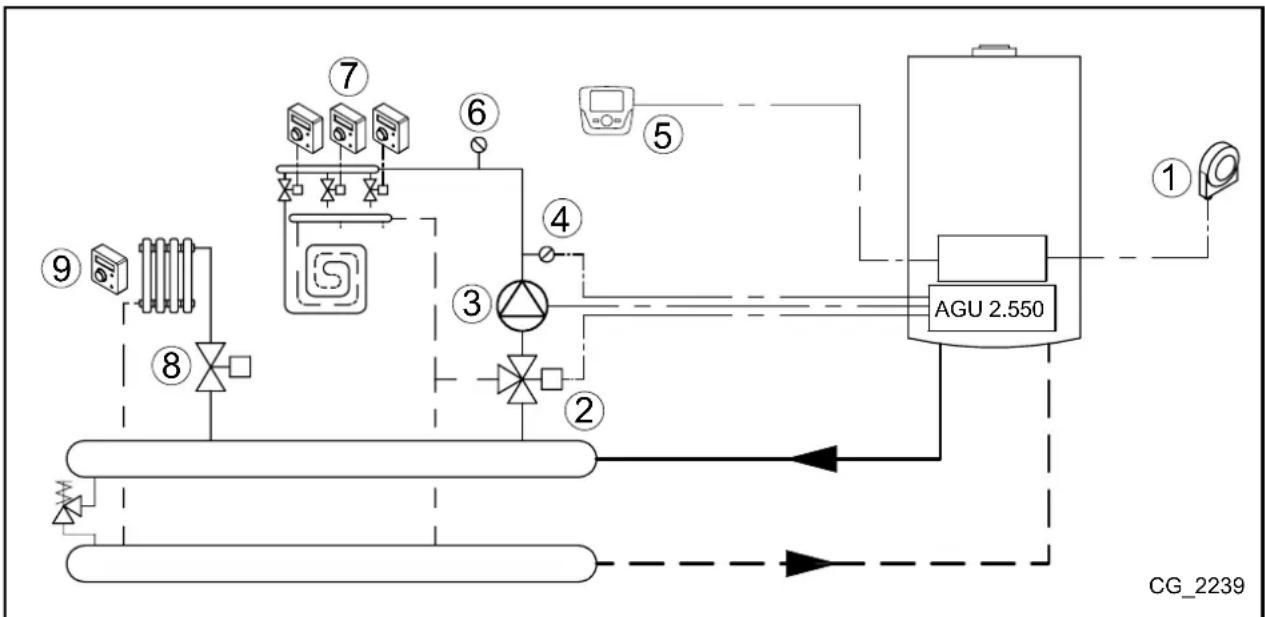

6.2 SCHÉMA 2
Plusieurs zones à basse température avec thermostat d'ambiance et unité d'ambiance commune - circuit de chauffage (1)
Zone à haute température avec thermostat d'ambiance - circuit de chauffage (2)
| 1 Sonde externe - bornier M2 (4-5) de chaudière | |
| 2 | Vanne de mélange zone basse température (QX21-N-QX22) |
| 3 Pompe circuit basse température (QX23-N) | |
| 4 Sonde circuit basse température (BX21-M) | |
| 5 Appareil d'ambiance - bornier M2 (1-2-3) de chaudière | |
| 6 | Thermostat de sécurité circuit basse température (relier en série aux électrovannes, voir par. 8.4) |
| 7 Entrée thermostat d'ambiance (12V) zone basse température (H2-M) | |
| 8 Électrovanne ou pompe zone haute température à alimentation externe | |
| 9 Thermostat d'ambiance zone haute température (pour la connexion voir le paragraphe 8.1) | |
En utilisant le Régulateur d'Ambiance, accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 5715 Circuit chauffage 2 Marche Activation | di circuit de chauffage 2 | ||
| 5977 Fonction entrée H5 | Thermostat d'ambiance CC2 | Activation du thermostat pour le circuit 2 (bornier M1 (1-2) dans chaudière) | ||
| 6020 | Fonction module d'extension 1 | Circuit chauffage 1 A | Activation de la zone basse température | |
| 6046 | Fonction de l'entrée H2 du module 1 | Thermostat d'ambiance CC1 | Entrée H2 activée comme thermostat d'ambiance de la zone basse température | |
| CIRCUIT CHAUFFAGE 1 | 710 Consigne confort 35 °C | Point de consigne du local à chauffe (zone basse température) | ||
| CIRCUIT CHAUFFAGE 1 | 834 | Temps course servomoteur | Défaut 180 s | Temps de fermeture de la vanne de mélange |
En configurant la température de confort à la valeur maximum (35 °C) on assure le bon fonctionnement des zones à basse température. En effet, de cette façon, l'unité d'ambiance ne bloque pas la demande de chaleur des divers thermostats d'ambiance qui gèrent les sous-zones.
Dans ce cas, l'unité d'ambiance s'occupe de la gestion de l'installation à basse température mais elle ne peut pas être utilisée pour la gestion de la température de l'un des locaux. En tournant le bouton B, l'afficheur montre la température de départ de la chaudière. Le circuit de chauffage fonctionne à refoulement fixe.
Brancher un thermostat de protection de la zone à basse température en série à l'alimentation des électrovannes de zone de façon à fermer complètement le circuit en cas d'anomalie.
6.3 SCHÉMA 3
Zones de basse température - circuit de chauffage (1) et de haute température - circuit de chauffage (2) avec thermostat d'ambiance
| 1 Sonde externe - bornier M2 (4-5) de chaudière | |
| 2 | Vanne de mélange zone basse température (QX21-N-QX22) |
| 3 Pompe circuit basse température (QX23-N) | |
| 4 Sonde circuit basse température (BX21-M) | |
| 5 | Thermostat de sécurité circuit basse température (relier en série à la pompe de zone, voir par. 8.3) |
| 6 Entrée thermostat d'ambiance (12V) zone basse température (H2-M) | |
| 7 Électrovanne ou pompe zone haute température à alimentation externe | |
| 8 Thermostat d'ambiance zone haute température (pour la connexion voir le paragraphe 8.1) | |
En utilisant le Régulateur d'Ambiance accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 2 | |||
| 5977 Fonction entrée H5 | Thermostat d'ambiance CC2 | Activation du thermostat pour le circuit 2 (bornier M1 (1-2) dans chaudière) | ||
| 6020 Fonction module d'extension 1 | Circuit chauffage 1 | Activation de la zone basse température | ||
| 6046 | Fonction de l'entrée H2 du module 1 | Thermostat d'ambiance CC1 | Entrée H2 activée comme thermostat d'ambiance de la zone basse température | |
| CIRCUIT CHAUFFAGE 1 | 834 Temps course servomoteur Défaut 180 s Temps de fermeture de la vanne de mélange | |||
Il est recommandé de connecter le thermostat de protection de la zone à basse température en série à la pompe 3.
7. INSTALLATION DE CHAUFFAGE PAR ZONES
Lorsqu'il faut gérer des installations mélangées, il est possible d'utiliser l'accessoire AGU 2.550 pour commander des pompes/électrovannes de zone, comme cela est illustré ci-après :
Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.
7.1 SCHÉMA 4
Deux zones avec unité d'ambiance circuits de chauffage (1 et 2) et 1 zone avec thermostat d'ambiance circuit de chauffage (3).
| 1 | Sonde externe bornier M2 (4-5) de chaudière | 5 | Appareil d'ambiance circuit 2 bornier M2 (1-2-3) de chaudière |
| 2 | Électrovanne ou pompe de zone circuit 1 (QX21-N)* | 6 | Électrovanne ou pompe de zone circuit 3 à alimentation externe |
| 3 | Appareil d'ambiance circuit 1 bornier M2 (1-2-3) de chaudière 7 | Thermostat d'ambiance circuit 3 (pour la connexion voir le paragraphe 8.1) | |
| 4 | Électrovanne ou pompe de zone circuit 2 (QX22-N)* | ||
* L'accessoire AGU 2.550 n'est pas en mesure de commander directement une électrovanne à 3 fils. Il faut pour cela utiliser un relais avec un contact d'échange.
Les unités d'ambiance 3 et 5 sont connectées en parallèle.
Les unités d'ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. En utilisant le Régulateur d'Ambiance, accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 5715 | Circuit chauffage 2 | Marche | Activation di circuit de chauffage 2 |
| 5721 | Circuit chauffage 3 | Marche | Activation di circuit de chauffage 3 | |
| 5977 Fonction entrée H5 | Thermostat d'ambiance CC3 | Activation du thermostat pour le circuit 3 (bornier M1 (1-2) sur carte) | ||
| 6020 | Fonction module d'extension 1 | Multifonction | - | |
| 6030 | Sortie relais QX21 module 1 | Pompe CC1 Q2 | Contrôle de la pompe/électrovanne du circuit 1 | |
| 6031 | Sortie relais QX22 module 1 | Pompe CC2 Q6 | Contrôle de la pompe/électrovanne du circuit 2 | |
| CIRCUIT CHAUFFAGE 1 | 742 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (circuit de chauffage 1) |
| CIRCUIT CHAUFFAGE 2 | 1042 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (circuit de chauffage 2) |
Les unités d'ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiante, cela signifie que la configuration des paramètres 742 et 1042 n'a pas été effectuée correctement.
7.2 SCHÉMA 5
Trois zones avec unité d'ambiance (circuits de chauffage 1, 2 et 3)
| 1 | Sonde externe - bornier M2 (4-5) de chaudière | 5 | Appareil d'ambiance circuit 2 - bornier M2 (1-2-3) de chaudière |
| 2 | Électrovanne ou pompe de zone circuit 1 (QX21-N)* | 6 | Électrovanne ou pompe de zone circuit 3 (QX23-N)* |
| 3 | Appareil d'ambiance circuit 1 - bornier M2 (1-2-3) de chaudière | 7 | Appareil d'ambiance circuit 3 - bornier M2 (1-2-3) de chaudière |
| 4 Électrovanne ou pompe de zone circuit 2 (QX22-N)* | |||
G["AGU 2.550"]
H["1 Meter"]
I["2 Meter"]
J["3 Meter"]
K["4 Meter"]
L["5 Meter"]
M["6 Meter"]
end
G --> N["Return Line"]
H --> N
I --> N
J --> N
K --> N
L --> N
M --> N
N --> O["Return Line"]
style G fill:#fff,stroke:#333
style H fill:#fff,stroke:#333
style I fill:#fff,stroke:#333
style J fill:#fff,stroke:#333
style K fill:#fff,stroke:#333
style L fill:#fff,stroke:#333
style M fill:#fff,stroke:#333
style N fill:#fff,stroke:#333
style O fill:#fff,stroke:#333
* L'accessoire AGU 2.550 n'est pas en mesure de commander directement une électrovanne à 3 fils. Il faut pour cela utiliser un relais avec un contact d'échange.
Les unités d'ambiance 3, 5 et 7 sont connectées en parallèle.
Les unités d'ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. En utilisant le Régulateur d'Ambiance, accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 5715 | Circuit chauffage 2 | Marche | Activation di circuit de chauffage 2 |
| 5721 | Circuit chauffage 3 | Marche | Activation di circuit de chauffage 3 | |
| 5977 | Fonction entrée H5 | Sans | Désactivation du thermostat sur bornier M1 (1-2) dans chaudière | |
| 6020 | Fonction module d'extension 1 | Multifonction | - | |
| 6030 | Sortie relais QX21 module 1 | Pompe CC1 Q2 | Contrôle de la pompe/électrovanne du circuit 1 | |
| 6031 | Sortie relais QX22 module 1 | Pompe CC2 Q6 | Contrôle de la pompe/électrovanne du circuit 2 | |
| 6032 | Sortie relais QX23 module 1 | Pompe CC2 Q20 | Contrôle de la pompe/électrovanne du circuit 3 | |
| CIRCUIT CHAUFFAGE 1 | 742 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (circuit de chauffage 1) |
| CIRCUIT CHAUFFAGE 2 | 1042 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (circuit de chauffage 2) |
| CIRCUIT CHAUFFAGE 3 | 1342 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (circuit de chauffage 3) |
Les unités d'ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiante, cela signifie que la configuration des paramètres 742 e 1042 n'a pas été effectuée correctement.
8. BRANCHEMENT ÉLECTRIQUE DU THERMOSTAT D'AMBIANCE
La température de fonctionnement est identique pour tous les circuits.
Les relais peuvent être remplacés par des vannes équipées de micro-interrupteurs de fin de course et inversement.
8.1 CAS - 1 - Branchement d'un thermostat d'ambiance simple dans une zone à haute température.
Connector le thermostat d'ambiance au réseau de distribution électrique externe (230 V) qui alimentera la vanne de zone (ou pompe) et la bobine du relais et connecter le contact du relais au bornier M1 (1-2) de la chaudière.
Connector les thermostats d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimenteront les vannes de zone (ou les pompes) et les bobines des relais et connecter les contacts des relais en parallèle au bornier M1 (1-2) de la chaudière.
8.3 CAS - 3 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température.
Connector les thermostat d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimenteront les vannes de zone (ou les pompes) et la bobine du relais et connecter le contact du relais aux bornes H2-M de l'AGU 2.550.
Brancher un thermostat de protection de la zone à basse température en série à l'alimentation des électrovannes de zone de façon à fermer complètement le circuit en cas d'anomalie.
8.4 CAS - 4 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température avec micro-interrupteurs de fin de course dans les vannes de zone.
Connector les thermostats d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimentent les van- nes de zone et brancher les contacts des micro-interrupteurs en parallèle aux bornes H2-M de l'AGU 2.550.
Brancher un thermostat de protection de la zone à basse température en série à l'alimentation des électrovannes de zone de façon à fermer complètement le circuit en cas d'anomalie.
9. INSTALLATION SOLAIRE D'EAU CHAUDE SANITAIRE
Dans cette configuration, l'accessoire AGU 2.550 est en mesure de gérer la pompe du circuit solaire, la sonde du collecteur et la sonde du ballon d'eau chaude (relative au circuit solaire) selon le schéma suivant :
| 1 | sonde ballon solaire B31 (BX22-M) | 3 | pompe circuit solaire Q5 (QX23-N) |
| 2 | sonde collecteur solaire B6 (BX21-M) | 4 | sonde ballon B3 - bornier M2 (9-10) dans chaudière |
Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.
En utilisant le Régulateur d'Ambiance, accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :
| MENU | LIGNE DE PROGRAMME | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 6020 Solaire ECS | Activation de la fonction solaire |
Ci-après la liste des paramètres utilisables. En cas d'utilisation de panneaux solaires munis de tubes sous vide, activer la fonction de protection spécifique (paramètres 3830, 3831) :
| MENU | LIGNE DE PROGRAMME | VALEUR DESCRIPTION |
| CONFIGURATION | 3810 Défaut 8°C | Différence de température entre collecteur et sonde solaire ballon pour activation pompe solaire |
| 3811 Défaut 4°C | Différence de température entre collecteur et sonde solaire ballon pour arrêt pompe solaire | |
| 3850 Défaut “---” | Température au-dessus de laquelle la pompe du collecteur est activée (uniquement si la température maximum du ballon n'est pas atteinte) |
Accéder au menu 3
(paragraphe 5.2)
| SOLAIRE | 3830 Défaut “---” | Temps maximum blocage pompe solaire si la température du collecteur atteint sa valeur maximum (paramètre 3850) dans le temps minimum de circulation (paramètre 3831) |
| 3831 Défaut 30s Temps minimum de circulation pompe collecteur | ||
Le symbole ✉ affiché signale que la pompe de l'installation solaire est en fonctionnement pour chauffer le ballon.
10. PROGRAMMATION PARAMÈTRES
10.1 INSTALLATION DE CHAUFFAGE
| Panneau de commande | MENU CIRCUIT CHAUFFAGE CR 1, 2, 3 | Valeur d’usine | Minimum | Maximum | |||
| CR1 | CR2 | CR3 | |||||
| 700 | 1000 | 1300 | Éteint-protection antigel d’ambiance : la chaudière s’allume lorsque la température ambiante est < 6 °CAutomatique : la température du local à chauffer dépend de la plage horaire sélectionnéeRéduit : la température du local à chauffer correspond à la température mode RéduitConfort : la température du local à chauffage correspond à la température Confort | - | Confort - | ||
| 710 | 1010 | 1310 | Température ambiante de confort | °C | 20 | Réduite | Confort maximum |
| 712 | 1012 | 1312 | Température ambiante mode Réduit | °C | 16 | Fluide anti-gel | Confort |
| 714 | 1014 | 1314 | Température ambiante mode Antigel | °C | 6 | 4 | Réduite |
| 720 | 1020 | 1320 | Sélection de la courbe climatique pour sonde externe | - | 1,5 | 0,1 | 4 |
| 730 | 1030 | 1330 | En présence de sonde externe et avec le mode de fonctionnement automatique, on a le contrôle automatique du chauffage (ON-OFF) en fonction de la température (externe) sélectionnée | °C | --- | 8 | 30 |
| 740 | 1040 | 1340 | Valeur minimum de départ(p. ex. avec la fonction de départ modulante active) | °C | 25 | 8 | Consigne maxi |
| 741 | 1041 | 1341 | Valeur maximum de départ(p. ex. avec la fonction de départ modulante active) | °C | 80 | Consigne mini | 95 |
| 742 | 1042 | 1342 | Température de départ en présence d’unité d’ambiance( --- = activation départ modulant) | °C | 80 | Consigne mini | Consigne maxi |
| 750 | 1050 | 1350 | Importance de la température ambiante par rapport à la température externe et inversement (fonction influence de l’ambiance) :--- %: climatique pure 1 ÷ 99% : climatique avec compensation ambiante100 % : ambiante pure | % | 50 | 1 | 100 |
| 760 | 1060 | 1360 | Différentiel d’arrêt de la chaudière en fonction de la température ambiante désirée | °C | 0,5 | 0,5 | 4 |
| 809 | 1109 | 1409 | La pompe de la chaudière et la pompe du circuit restent actives 24h | - | non | - | - |
| 834 | 1134 | 1434 | Temps de fermeture de la vanne de mélange pour la basse température | s | 180 | 30 | 873 |
| 850 | 1150 | 1450 | Il est recommandé d’utiliser la fonction « Manuel » | - | arrêt | ||
| 851 | 1151 | 1451 | Température de départ à laquelle la fonction sèche-chape | °C | 25 | 0 | 95 |
| 855 | 1155 | 1455 | Température de départ actuelle de la fonction sèche-chape | °C | - | - | - |
| 856 | 1156 | 1456 | Jour de la semaine lors de l’activation de la fonction sèche-chape | - | - | - | - |
CR = Circuit de chauffage
10.2 INSTALLATION EAU CHAUDE SANITAIRE
| Panneau de commande | MENU CIRCUIT SANITAIRE | Valeur d’usine | Minimum | Maximum | |
| 1600 | Type de fonctionnementArrêt= point de consigne égal à consigne antigelMarche= point de consigne nominaleco= préchauffage désactivé | - | marche - - | ||
| 1610 Point de consigne nominal du circuit sanitaire °C 60 35 60 | |||||
| 1612 | Point de consigne du circuit sanitaire réduit | °C | 35 | 8 | 60 |
| 1620 | Activation de la programmation horaire | - | 24h/24 | - | - |
| 1640 | Type de fonctionnement de la fonction anti-légionellose :ArrêtPériodiqueJour de semaine fixe | - | arrêt | -- | |
| 1641 Jours entre une fonction anti-légionellose et l’autre (1 ÷ 7) | - | 7 | - | - | |
| 1642 Jour de la fonction anti-légionellose (de lundi à dimanche) | - | Lundi | - | - | |
| 1644 | Heure de début de la fonction anti-légionellose | - | --:-- | - | - |
| 1660 | Mode d’utilisation de la pompe de recirculation ECS | - | Libération ECS | - | - |
| 1663 | Température à laquelle la pompe de recirculation ECS s’arrête | °C | 45 | 8 | 60 |
10.3 PARAMÈTRES DIVERS
| Panneau de commande | MENU DE CONFIGURATION | Valeur d'usine | |
| 5710 | Activation di circuit de chauffage 1 | marche | |
| 5721 | Activation di circuit de chauffage 3 | arrêt | |
| 5730 | Configuration de la sonde ECS en fonction du type de chaudière (accumulation ou instantanée) | ||
| 5731 | Type d'actionneur pour le contrôle de la priorité ECS | Vanne directionnelle | |
| 5970 | Capteur de priorité ECS (pour chaudières de type instantané) | - | |
| 5971 | Position du contact au repos | - | |
| 5973...5976 | Paramètres pour la détermination du débit d'eau du prélèvement sanitaire | - | |
| 5977 | Entrée pour thermostat d'ambiance d'un des circuits de chauffage | Thermostat d'ambiance zone 1 | |
| 5978 | - | ||
| 6020 | Multifonction : il est possible de configurer manuellement les entrées et les sorties Circuit chauffage 1, 2 ou 3 : gère une zone mélangée (1, 2 ou 3 - chapitre 6)Régulateur temp. retour: pas utiliséSolaire ECS : gère une installation solaire avec 2 sondes et une pompe (chapitre 8)Régulateur/pompe primaire: pas utilisé | - | |
| 6021 | - | ||
| 6022 | - | ||
| 6024 | Pas utilisés | - | |
| 6026 | - | ||
| 6028 | - | ||
| 6030...6038 | Voir chapitre 10 | - | |
| 6040...6045 | Voir chapitre 10 | - | |
| 6046...6068 | Voir chapitre 10 | - | |
| 6097 | Type de sonde utilisée pour le collecteur solaire | Pt 1000 | |
| 6200 | Enregistrement de toutes les sondes connectées dans la sonde et dans les accessoires (paragraphe 5.2) | - | |
| 6212 | Information producteur | - | |
| 6213 | Information producteur | - | |
| 6215 | Information producteur | - | |
| 6217 | Information producteur | - | |
| 6230 | Information producteur | - | |
| 6231 | Information producteur | - | |
| 6704 | Activation visualisation code interne | oui | |
| 6705 | Code interne de l'erreur actuellement présente | - | |
| 6706 | Phase du brûleur où l'erreur est apparue | - | |
| 6710 | RAZ d'une alarme externe (chapitre 10) | non | |
| 6800 | Dernière erreur survenue | - | |
| 6805 | Code interne de la dernière erreur survenue | - | |
| 6806 | Phase du brûleur de la dernière erreur survenue | - | |
| de 6810 à 6996 | Journal des erreurs précédentes | - | |
Les configurations illustrées sont valables également pour les autres relais/sondes/entrées de la carte, comme par exemple le relais QX1 (ligne 5890) ou les sondes BX2 (ligne 5931) et BX3 (ligne 5932).
11. AUTRES FONCTIONS
En plus des paramétrages précédemment décrits, il est possible de configurer les entrées et les sorties en fonction des exigences de l'installation. Les exemples suivants montrent la sortie relais QX21 et la sonde BX21 de l'accessoire, mais cela est également valable pour les relais QX22, QX23 et la sonde BX22. Dans tous les cas, il est nécessaire de régler l'accessoire sur « Multifonction
| MENU LIGNE | DE PROGRAMME PARAMÈ | TRE VALEUR À CONFIGURER DESCRIPTION | |
| CONFIGURATION | 6020 Fonction | module d'extension 1 Multifonction Activation de la fonction solaire |
11.1 POMPE DE RECIRCULATION ECS
En cas d'utilisation d'un ballon pour l'eau chaude sanitaire, il est possible de contrôler la pompe de recirculation. L'activation de la fonction est liée à la programmation horaire de l'ECS. Pour réduire les pertes de circulation, la fonction active la pompe pendant 10 minutes, suivie d'une pause de 20 minutes. Se servir du panneau de commande pour accéder au menu 2, comme cela est décrit au chapitre 5 :
| MENU LIGNE | DE PROGRAMME VALEUR DESCRIPTION | ||
| CONFIGURATION | 6030 | Pompe bouclage ECS Q4 | Activation de la pompe de recirculation ECS ( sortie relais QX21) |
| 6040 | Sonde circulation ECS B39 | Activation de la sonde de recirculation ECS (sonde BX21) | |
| EAU CHAUDE SANITAIRE | 1663 | d'usine = 45 °C | Température circuit ECS en-dessous de laquelle la pompe est activé (consigne de recirculation) |
11.2 INSTALLATION SOLAIRE POUR PISCINE
Le chauffage de la piscine à l'aide de panneaux solaires peut avoir lieu de la façon suivante.
| 1 | Sonde ballon solaire B31 (BX22-M) | 5 | Pompe de la piscine (QX21-N) |
| 2 | Sonde collecteur solaire B6 (BX21-M) | 6 | Sonde de retour chauffage piscine – bornier M2 dans chaudière |
| 3 | Pompe circuit solaire Q5 (QX23-N) | 7 | Piscine |
| 4 | Sonde ballon B3 - bornier M2 (9-10) de chaudière | ||
Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.
Effectuer la configuration comme cela est décrit au chapitre 8. Le système est maintenant configuré pour l'utilisation des panneaux solaires pour l'eau chaude sanitaire. Se servir du panneau de commande pour accéder au menu 2, comme cela est décrit au chapitre 5 :
| MENU | LIGNE DE PROGRAMME | VALEUR | DESCRIPTION |
| CONFIGURATION | 5931 | Sonde piscine B13 | Activation de la sonde de la piscine (Entrée sonde BX2) |
| 6030 | Ppe/vanne piscine sol K18 | Activation de la pompe pour réchauffer la piscine ( Sortie relais QX21) | |
| EAU CHAUDE SANITAIRE | 6046 | Libération piscine, solaire | Activation pour le chauffage de la piscine(par exemple, avec flotteur ou commande manuelle) |
L'utilisation du contact H2 est importante car elle assure le bon fonctionnement du système en permettant l'échange de chaleur avec la piscine seulement si celle-ci le permet. S'assurer ensuite que la piscine est remplie d'eau et fonctionnelle.
11.3 DEMANDE DE CHALEUR GÉNÉRALE
Une demande de chaleur générale est une demande qui ne provient pas de l'un des trois circuits de chauffage disponibles et/ou du circuit d'ECS. Cette demande est appelée demande appareil et sert pour fournir de la chaleur à des unités externes, comme par exemple pour chauffer l'eau d'une piscine.
Pour activer cette fonction, il est nécessaire de procéder à la configuration suivante. Se servir du panneau de commande pour accéder au menu 2, comme cela est décrit au chapitre 5 :
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE VALEUR DE | SCRIPTION | |
| CONFIGURATION | 6030 Sortie relais QX21 module 1 | Ppe circuit. consomm. 1 Q5 | Activation de la pompe pour la demande externe 1 | |
| 6046 Fonction entrée H2 module 1 | Demande circuit consomm. 1 | Contact pour la demande externe 1 | ||
| CIRCUIT CONSOMMATEURS 1 | 1859 | Point de consigne température de départ chauffage circuit consomm. 1 | valeur d'usine = 70 °C | Température de départ chauffage pour la demande externe 1 |
Si la demande d'un appareil est fournie par le biais d'un signal analogique 0-10 V, il faut régler le paramètre 6046 sur « Demande appareil CR1 10V ». Il faut en outre régler la caractéristique du signal en utilisant les paramètres :
| 6049 | Valeur tens. 1 H2 module 1 | 6050 | Valeur fonct. 1 H2 module 1 | 6051 | Valeur tens. 2 H2 module 1 | 6052 | Valeur fonct. 2 H2 module 1 |
11.4 AUTRES CONFIGURATIONS
Ci-après d'autres configurations présentées de façon succincte :
Relais QX21
| Sortie d’alarme K10 Alarme (p. ex. : copropriété) | |
| Pompe primaire Q14 Pompe activée à chaque demande de chauffage ou demande externe | |
| Programme horaire 5 K13 Contact commandé par le « programme horaire aux » | |
| Demande rafraîch. K28 Demande froid par le circuit du froid 1 | |
| Remplissage d’eau K34 | Vanne de chargement automatique chaudière |
| Arrêt ventilateur K38 | Commande ventilateur externe |
Sonde BX21
| Sonde ballon stockage B4 | Sonde ballon pour le chauffage (supérieur) |
| Sonde ballon stockage B41 | Sonde ballon pour le chauffage (inférieur) |
| Sonde ballon stockage B42 | Troisième sonde ballon pour chauffage (à la moitié du ballon) |
Entrée H2
| Message erreur/alarme Signal d'alarme externe | |
| Interrupteur débit chaudière | Commande fluxostat de chaudière (à utiliser uniquement si elle n'est pas déjà présente dans la chaudière) |
| Thermostat chaudière | Commande thermostat de chaudière (à utiliser uniquement si elle n'est pas déjà présente dans la chaudière) |
| Demande circ. consom.1 10V | Demande externe 1 avec signal 0-10V (*) |
| Mesure de pression 10V | Mesure de pression avec signal 0-10V (*) |
| Puissance prescrite 10V | Réglage de la puissance de la chaudière en fonction du signal 0-10V (*) |
* Pour pouvoir utiliser les fonctions, il est nécessaire de configurer la caractéristique du signal analogique en utilisant les paramètres présents dans le menu Configuration du Régulateur d'Ambiance :
| 6049 | Valeur tens. 1 H2 module 1 | 6050 | Valeur fonct. 1 H2 module 1 | 6051 | Valeur tens. 2 H2 module 1 | 6052 | Valeur fonct. 2 H2 module 1 |
- LISTE DES ANOMALIES
| E | Anomalie Description anomalie | |
| 10 | Capteur sonde extérieure | Circuit de chauffage activé sans aucune commande (thermostat, appareil d'ambiance ou appareil externe) ou sonde externe en panne |
| 84 | BSB, conflit d'adresse | 2 appareils d'ambiance ou plus configurés pour le même circuit de chauffage |
| 98 | Module additionnel 1 | Accessoires AGU 2.550 non détecté ou non reconnu |
| 99 | Module additionnel 2 | Accessoires AGU 2.550 non détecté ou non reconnu |
| 373 | Module additionnel 3 | Accessoires AGU 2.550 non détecté ou non reconnu |
| 30 | Sonde départ 1 Sonde du circuit mélangé 1 non détectée | |
| 32 | Sonde départ 2 Sonde du circuit mélangé 2 non détectée | |
| 260 | Sonde départ 3 Sonde du circuit mélangé 3 non détectée | |
| 335 | BX21 aucune fonction Sonde BX21 non configurée | |
| 336 | BX22 aucune fonction Sonde BX22 non configurée | |
| 324 | BX mêmes capteurs Deux son des ou plus sont configurées pour la même fonction | |
| 52 | Sonde ECS 2 Sonde sanitaire solaire non détectée | |
| 73 | Sonde collecteur 1 Sonde collecteur solaire non détectée | |
| 57 | Sonde circulation ECS Sonde de circulation ECS non détectée | |
| 243 | Sonde piscine Sonde de la piscine non détectée | |
| 25 | Sonde chaudière au bois | Sonde de la chaudière à biomasse non détectée |
| 346 | Pompe chaud. Q10 absente | Pompe de la chaudière à biomasse non détectée |
- CARACTÉRISTIQUES TECHNIQUES
| Alimentation | Tension d'alimentation | 230 VCA (± 10 %) | |||||
| Fréquence de fonctionnement | 50/60 Hz | ||||||
| Puissance absorbée | 4 VA | ||||||
| Fusible d'alimentation (alimentation et sorties) | max. 10 AT | ||||||
| Câblage | fil rigide ou flexible (torsadé ou à embout) | - | |||||
| unipolaire | 0,5 ÷ 2,5 mm2 | ||||||
| bipolaire | 0,5 ÷ 1,5 mm2 | ||||||
| Données fonctionnelles | Classe logiciel | A | |||||
| Mode d'opération EN 60 730 | 1b (opération automatique) | ||||||
| Entrées | Entrée numérique H2 | - | |||||
| très basse tension de sécurité pour contact propre | - | ||||||
| contact en basse tension | - | ||||||
| tension avec contact ouvert | 12 V CC | ||||||
| courant avec contact fermé | 3 mA CC | ||||||
| Entrée analogique H2 | - | ||||||
| très basse tension de protection | - | ||||||
| plage | 0 ÷ 10 VCC | ||||||
| résistance interne | >100 kΩ | ||||||
| Entrée L | 230 VCA (± 10%) | ||||||
| résistance interne | >100 kΩ | ||||||
| Entrée capteurs BX21, BX22 | NTC 10k | ||||||
| câbles de raccordement admis (cuivre) - | |||||||
| section | mm2 | 0,25 | 0,5 | 0,75 | 1,0 | 1,5 | |
| longueur maximum | m | 20 40 | 60 80 | 120 | |||
| Sorties | Relais de sortie | - | |||||
| plage de courant | 0,02 ÷ 2 (2) A CA | ||||||
| courant d'appel maximum | 15 A pour ≤ 1 s | ||||||
| courant maximum (pour tous les relais) 6 ACA | |||||||
| plage de tension | 24 ÷ 230 VCA (pour contact propre) | ||||||
| Interface | BSB | connexion avec 2 câbles, non interchangeables | |||||
| longueur unité de base - dispositifs périphériques | max. 150 m | ||||||
| longueur totale | max. 300 m (capacité maximum du câble 60 nF) | ||||||
| section du câble | 0,5 mm2 | ||||||
| N° maximum de chaudière pouvant être connectées en cascade | 16 | ||||||
