Caractéristiques	Détails
Taille de l'écran	65 pouces
Résolution	4K Ultra HD (3840 x 2160)
Technologie d'affichage	LED
Format d'image	16:9
Fréquence de rafraîchissement	60 Hz
Smart TV	Oui, avec webOS
Connectivité	Wi-Fi, Bluetooth, 3x HDMI, 2x USB
Audio	20 W, Dolby Audio
Dimensions (sans pied)	1451 x 835 x 81 mm
Poids (sans pied)	27 kg
Consommation énergétique	Classe A
Garantie	2 ans
Maintenance	Nettoyage de l'écran avec un chiffon doux, mise à jour du firmware via le menu
Sécurité	Ne pas exposer à l'humidité, utiliser un support adapté
Informations générales	Idéal pour les films, les jeux vidéo et le streaming

FOIRE AUX QUESTIONS - 65UN7300AUD LG

Comment puis-je connecter mon téléviseur LG 65UN7300AUD à Internet ?

Pour connecter votre téléviseur LG 65UN7300AUD à Internet, allez dans le menu 'Paramètres', sélectionnez 'Réseau', puis 'Connexion Wi-Fi'. Choisissez votre réseau et entrez le mot de passe si nécessaire.

Pourquoi l'image de mon téléviseur est-elle floue ?

Si l'image est floue, vérifiez que la source d'entrée est correctement configurée. Assurez-vous également que le câble HDMI est bien connecté et en bon état. Vous pouvez également ajuster les paramètres d'image dans le menu 'Paramètres'.

Comment puis-je mettre à jour le logiciel de mon téléviseur ?

Pour mettre à jour le logiciel, allez dans 'Paramètres', sélectionnez 'À propos de ce téléviseur', puis 'Mise à jour du logiciel'. Assurez-vous que votre téléviseur est connecté à Internet pour télécharger les mises à jour disponibles.

Mon téléviseur ne s'allume pas, que faire ?

Si votre téléviseur ne s'allume pas, vérifiez que le câble d'alimentation est correctement branché. Essayez de débrancher le téléviseur pendant 10 secondes, puis rebranchez-le. Si le problème persiste, contactez le service client.

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Pour réinitialiser votre téléviseur aux paramètres d'usine, allez dans 'Paramètres', sélectionnez 'Général', puis 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix et attendez que le téléviseur redémarre.

Comment ajuster le son de mon téléviseur ?

Pour ajuster le son, allez dans le menu 'Paramètres', sélectionnez 'Son' et ajustez le volume, les basses, les aigus et d'autres paramètres selon vos préférences.

Comment ajouter des applications sur mon téléviseur LG ?

Pour ajouter des applications, accédez à la boutique d'applications LG depuis le menu principal, recherchez l'application souhaitée, puis sélectionnez 'Installer'.

Pourquoi mon téléviseur ne trouve-t-il pas les chaînes ?

Si votre téléviseur ne trouve pas les chaînes, vérifiez que l'antenne est correctement connectée. Allez dans 'Paramètres', sélectionnez 'Réglages de la chaîne' et lancez une recherche automatique des chaînes.

Comment changer la langue des menus sur mon téléviseur ?

Pour changer la langue des menus, allez dans 'Paramètres', sélectionnez 'Général', puis 'Langue'. Choisissez la langue souhaitée dans la liste.

Mon téléviseur LG ne se connecte pas à mon smartphone, que faire ?

Assurez-vous que votre téléviseur et votre smartphone sont connectés au même réseau Wi-Fi. Utilisez l'application LG ThinQ ou la fonction de partage d'écran pour établir la connexion.

MODE D'EMPLOI 65UN7300AUD LG

Sécurité et références

TÉLÉVISEUR À DEL*

• La mention « Televiseur à DEL de LG » s'applique à l'écran ACL avec rétroéclairage à DEL.

Veuillez dire ce manuel attentivement avant d'utiliser l'appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

43UN7300PUF	50UN7300PUF	60UN7300PUA	70UN6950ZUA	82UN8570PUC
43UN7300PUC	50UN7300PUC	60UN7310PUA	70UN6955ZUC	82UN8570PUB
43UN7300AUD	50UN7300AUD	60UN7000PUB	70UN7370PUC	82UN8570AUD
43UN7300PUD	50UN7300PUD	60UN6950ZUA	70UN7370AUD	82UN8070PUD
43UN7100PUA	50UN7000PUC	60UN6951ZUA	70UN7370PUB	86UN8570PUC
43UN7000PUB	50UN6950ZUF	65UN8500PUI	70UN7100PUA	86UN8570PUB
43UN6950ZUA	50UN6951ZUF	65UN8500AUJ	70UN7070PUA	86UN8570AUD
43UN6951ZUA	50UN6955ZUF	65UN8050PUD	75UN8570PUC	86UN9070AUD
43UN6955ZUF	55UN8050PUD	65UN8000PUB	75UN7370PUE
49UN7300PUC	55UN8000PUB	65UN7300PUF	75UN8000PUB
49UN7300PUF	55UN7300PUF	65UN7300PUC	75UN8570AUD
49UN7300AUD	55UN7300PUC	65UN7300AUD	75UN7370AUH
49UN7300PUB	55UN7300AUD	65UN7300PUB	75UN7370PUB
49UN7100PUA	55UN7300PUB	65UN7310PUC	75UN7100PUD
49UN7000PUB	55UN7310PUC	65UN7100PUA	75UN7070PUC
50UN8050PUD	55UN7100PUA	65UN6950ZUA	75UN6950ZUD
50UN8000PUB	55UN7000PUB	65UN6951ZUA	75UN6951ZUD
	55UN6950ZUA	65UN6955ZUF	75UN6955ZUD
	55UN6951ZUA	65UN9000AUJ	75UN6970PUD
	55UN6955ZUF		75UN9070AUD

Directives de sécurité importantes

• Lisez ces directives.
• Conserveces directives.
  Soyez attentif tous les avertissements.
  Suivez toutes les directives.
  N'tutilisez pas cet appeareil pres de I'eau.
  Nettoyez-le uniquement avec un linge sec.
• Ne bloquez pas les ouvertures d'aération. Installez l'appareil en respectant les directives du fabricant.
• N'installez pas l'appareil pres de sources de chaleur comme les radiateurs, les bouches de chaleur, les fours et tout autre appareil (y compris les amplificateurs) produit an de la chaleur.
• Ne contourez pas la fonction sécuritaire de la fiche polarisée ou de la prise de mise à la terre. Une fiche polarisée est munie de deux lames, dont l'une est plus large que l'autre. Une fiche de mise à la terre comporte deux lames et une broche de mise à la terre. La lame la plus large ou la broche de mise à la terre sont fournies pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise, consultez un électricien pour la remplacer.
• Protégéz le cordon d'alimentation de manière à ce qu'il ne soit ni piétiné ni pince, particulièrement prés de la fiche, des prises de courant et du point de sortie de l'appareil.
  N'utilisez que les articles ou les accessoires recommendés par le fabricant.
• Utilisez uniquement avec un chariot, un socle, un trèpied ou une table recommendé par le fabricant ou vendu avec l'appareil. Si vous déplacez l'appareil à l'aide d'un chariot, faites preuve de prudence afin de prévenir les blessures causées par un basculement.

• Débranche cet apparéil pendant les orages électriques ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Confiez l'ensemble des réparations à du personnel qualifié. Une intervention est nécessaire dans les cas suivants : si la prise ou le cordon d'alimentation est endommage, si un liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil, s'il a été exposé à la pluie ou à l'humidité, si l'appareil ne fonctionne pas normalement ou s'il est tombé.

En utilisant ce produit, vous acceptez que tout différenc entre vous et LG relativement à ce produit ou decoulanter de ce dernier de quelque maniere que ce soit (y compris, sans toutefois s'y limiter, les différencs concernant la garantie) se regle exclusivement par arbitrage exécutoir au cas par cas. Les modalités de l'entente d'arbitrage (y compris les détails sur la procédure de règlement des différencs) se trouvent sur les sites www/lg.com/us/arbitration (États-Unis) et www/lg.com/ca_fr/arbitrage (Canada).

Avertissements et directives de sécurité

MISE EN GARDE

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVIR

MISE EN GARDE: AFIN DE RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU LE PANNEAU ARRÊRÉ). AUCUNE PIECE POUVANT ÉTRÉ RÉPAREE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR DE L'APPAREIL. CONFIEZ L'ENTRETIEN DE CET APPAREIL À DU PERSONNEL QUALIFIÉ.

Ce symbole a pour fonction d'alerter l'utilisateur de la presence d'une tension dangereuse non isolée à l'intérieur du boitier de l'appareil qui pourrait etre d'une puissance suffisante pour cause une décharge electrique.
! Ce symbole visse à alerter l'utilisateur de la présence de directives d'utilisation et de maintenance (entretien) importantes dans la documentation accompagnant l'appareil. AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET DE DECHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU À L'HUMIDITE.

POUR ÉVITER LA PROPAGATION DES FLAMMES, MAINTENEZ À TOUT MOMENT CE PRODUIT LOIN DES BOUGIES OU D'AUTRES ÉLÉMENTS À FLAMMES NUES.
- N'installez pas le téléviseur ni la télécommande dans les environnementssuivants:

-En exposition directe à la lumière du soleil.
-Dans une zone avec une forte humidité comme une salle de bains.
-À proximé d'une source de chaleur comme une cusinière et tout autre appeareil produitant de la chaleur.
-À proximé des comptoirs de cuisine ou des humidificateurs ou ils peuvent facilement être exposés à la vapeur ou à l'huile.
-Dans une zone exposée à la pluie ou au vent.
-Dans une zone où il existe un risque de ruisellement ou d'élaboussure. Évitez deposer des objets contenant du liquide, comme des vases, des tasses, etc., sur l'appareil ou au-dessus de celui-ci (par exemple, sur une tablette).
-À proximé d'objets inflammables comme de l'essence ou des bougies, ou en exposition directe à un système de climatisation.
-Dans un endroit très poussièreux.

Cela pourrait entrainer des risques d'incendie, de décharge électrique, de combustion ou d'explosion, de mauvais fonctionnement ou d'alteration du produit.

Aération

• Installez votre télévisuer à un endroit où l'aération est suffisante.
  Ne l'installez pas dans un espace restreint comme une bibliothèque.

• N'installez pas le produit sur un tapis ou un coussin.
  -N'obstruez pas les ouvertures de l'appareil et ne le recouvre pas avec du tissu ou tout autre matériel lorsqu'il est branché.

• Prenez soit de ne pas toucher aux ouvertures d'aération. Lorsque le téléviseur fonctionne pendant une longue période, les ouvertures d'aération peuvent devenir chaudes.

• Protégez le cordon d'alimentation contre les dommages physiques ou mécaniques. Veillez notamment à ce qu'il ne soit pas tordu, déformé, pince, coince dans une porte ou piétine. Soyez particulièrement attentif aux fiches, aux prises de courant murales et à l'emplacement de sortie du cordon sur l'appareil.

• Ne déplacez pas le téléviseur lorsque le cordon d'alimentation est branché.
  N'tutiliez pas un cordon d'alimentation endommagé ou desseré.
  Assurez-vous de bien saïrir la fiche lorsque vous débranche le cordon d'alimentation. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.
• Ne branche pas trop d'appareils dans une meme prise de courant alternatif, car cela pourrait cause un incendie ou une décharge électrique.
• Débranchement de l'appareil de la source d'alimentation principale

-La fiche d'alimentation permet d'effectuer le débranchement. La fiche d'alimentation doit rester accessible en tout temps afin de pouvoir débrancher l'appareil en cas d'urgence.

• Ne laissez pas vos enfants grimper sur le téléviseur ou s'agripper dessus. Autrement, le téléviseur pourrait tomber et cause des blessures graves.
• Mise à la terre d'antennes extérieures (peut varier selon le pays):

-Si une antenné extérieure est installée, prenez les précautions ci-dessous. Un système d'antennes extérieures ne devrait pas se trouver à proximite des lignes aériennes d'électricité, d'autres circuits électriques d'éclairage ou d'alimentation, ou à un endroit où il peut entraire en contact avec de telles lignes électriques ou de tels circuits d'alimentation; cela pourrait entraîner de graves blessures ou un décès.

Assurez-vous que le système d'antennes est mis à la terre afin qu'il soit protégé dans une certaine mesure contre les surtensions et les accumulations d'électricité statique.

L'article 810 du Code national de l'électricité (NEC) des États-Unis fournit des renseignements relatifs à la procédure conforme de mise à la terre du mât et de la structure d'appui ainsi que de mise à la terre du cable de connexion au dispositif de décharge de l'antenne, en plus de renseignements relatifs au format des conducteurs de terre, à la position du dispositif de décharge de l'antenne, au branchement des electrodes de masse et aux exigences de mise à la terre de l'électrode. Mise à la terre de l'antenne selon le Code national de l'électricité, ANSI/NFPA 70

• Mise à la terre (sauf pour les-appareils non mis à la terre): -Un téléviseur doté d'une fiche électrique à trois broches mise à la terre doit être branché dans une prise électrique c.a. à trois broches mise à la terre. Assurez-vous que le cable de mise à la terre est branché correctement afin d'éviter les risques de décharge électrique.
• Ne touchez jamais cet apparéil ou l'antenne en cas d'orage. Vous pourriez recevoir une décharge électrique.
  Assurez-vous que le cordon d'alimentation est correctement branché au téléviseur et à la prise murale. Sinon, la fiche et la prise peuvent être endommagées et, dans des cas extrêmes, un incendie peut se produit.
• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans l'appareil, débranchez le cordon d'alimentation et communiquez avec le service à la clientèle.
• Ne touchez pas l'extrémité du cordon d'alimentation lorsqu'il est branché. Vous pourriez receiveoir une décharge électrique.
• Si l'une des situations énoncées ci-dessous se produit, débranche immédiatement le produit et communiquez avec le service à la clientèle de votre région.

-Si le produit a ete endommagé.
-Si de I'eau ou une autre substance s'infiltrre dans le produit (dans I'adaptateur c.a., le cordon d'alimentation ou le téléviseur).
-Si une oedur de fumée ou une oedur étrange se dégage du téléviseur.

-En cas d'orage ou de périodes d'inutilisation prolongées.

Si elle n'est pas débranchée, la source d'alimentation électrique reste connectée à l'appareil, même lorsque le téléviseur a été éteint au moyen de la télécommande ou du bouton.

• N'utilisez pas d'appareils électriques à haute tension à proximité du téléviseur (p. ex. un tue-mouches électrique). Cela pourrait entrainer un mauvais fonctionnement de l'appareil.
• Ne tentez enaucun cas derealiser des modifications sur cet apparéil sans avoir obtenu l'autorisation écrit de LG Electronics au préalable. Cela pourrait entrainer des risques d'incendie ou de décharge électrique. Si vous désirez effectuer un entretien ou une réparation, communique avec votre service à laclientèle local. Une modification non autorisée pourrait entrainer la revocation de l'autorisation d'utilisation de cet apparéil.

• N'utilise que des pieces supplémentaires ou des accessoires approuvés par LG Electronics. Sinon, cela pourrait entrainer des risques d'incendie, de décharge électrique, de mauvais fonctionnement ou d'alteration du produit.

• Ne démontré jamais l'adaptateur c.a. ou le cordon d'alimentation. Cela peut provoquer un incendie ou une décharge électrique.

• Manipulez l'adaptateur avec soin pour éviter de l'échéffer ou de le frapper. Un impact pourrait l'endommager.
  Pour réduire les risques d'incendie ou de décharge électrique, ne touche pas le téléviseur si vous avez les mains mouillées. Si les broches de la fiche du cordon d'alimentation sont mouillées ou couvertes de poussière, sechez ou époussetez la fiche soignement.

- Piles

-Rangez les accessoires (piles ou autres) dans un lieu sur et hors de la portée des enfants.
-Ne court-circuitez pas les piles, ne les démonze pas et ne les laissez pas surchauffer. Ne jetez pas les piles dans le feu. Les piles ne doivent pas etre exposées à une chaleur excessive.

• Mise en garde : Il existe un risque d'incendie ou d'explosion si les piles sont remplacées par un type de pile incompatible.

Déplacement

• Lorsque vous déplacez le téléviseur, assurez-vous qu'il est étant, débranché, et que tous les cables ont été rétirés. Deux personnes ou plus peuvent être requises pour déplacer les téléviseurs d'une certaine taille. N'excez aucune pression sur le panneau avant du téléviseur. Cela pourrait endommager le produit ou entrainer des risques d'incendie ou de blessures.
• Conservez le matériel d'emballage anti-humidité ou l'emballage en vinyle hors de la portée des enfants.
• Evitez de heurter l'appareil et assurez-vous qu'aucun objet ne tombe dans celui-ci ou n'entre en contact avec I'écran.
• N'appuyez pas fortement sur l'écran avec votre main ou un objet pointu ( comme un ongle, un crayon ou un stylo) et évitez d'égratigner l'écran. Cela pourrait endommager l'écran.

Nettoyage

-Lors du nettoyage, débranchez le cordon d'alimentation et essuyez l'appareil avec un chiffon doux et sec. Ne vaporisez pas d'eau ou d'autres liquides directement sur le téléviseur. Ne nettoyez pas votre téléviseur à l'aide de produits chimiques qui peuvent l'endommager ou endommager son panneau, y compris du nettoyant pour vitres, tout type de purificateur d'air, de l'insecticide, du lubrifant, de la cire (pour voiture ou industrielle), des nettoyants abrasifs, du diluant, du benzène, de l'alcool, etc. Cela pourrait entrainer des risques de décharge électrique ou endommager le produit.

Preparation

Lorsque le téléviseur est allumé pour la première fois après sa sortie de l'usine, son initialisation peut prendre environ une minute.
L'imagépresentée peut ne pas correspondre à votre téléviseur.
L'affichage à l'écran de votre téléviseur peut différer légarement de l'illustration du present manuel.
- Les menus et les options offerts peuvent différer en fonction des entrées ou du contrôle de produit que vous utilisez.
- De nouvelles fonctionnalités poursaient être ajoutées ultérieurement à ce téléviseur.
- L'appareil doit être branché pres d'une prise électrique facilement accessible. Certains apparèils ne doivent pas être allumés ou eteints au moyen d'un bouton, mais en éteignant l'appareil et en débranchant le cordon d'alimentation.
- Les articles fournis avec votre produit peuvent varier selon le modele.
- Les caractéristiques du produit ou le contenu de ce manuel peuvent être modifiés sans prévis à des fins de mise à niveau des fonctionnalités du produit.
- Pour que la connexion soit optimale, les connecteurs des cables HDMI et des dispositifs USB devraient avoir un rebord de moins de 10mm (0,39 po) d'épaissur et de moins de 18mm (0,7 po) de largeur.
- Si le cable ou la clé USB ne rentre pas dans le port USB du téléviseur, servez-vous d'un cable de rallonge compatible avec USB 2.0.
Utilisez un cable certificé portant le logo HDMI. Si vous n'utilise pas un cable HDMI certificé, l'écran peut ne pas s'afficher ou un problème de connexion peut se produit.
Type de cable HDMI recommendé (de 3 m (9,84 pi) ou moins): -Cable HDMI®/TM ultra haute vitesse

^*A 10mm(0,39po)

^*B≤ 18mm(0,7po)

Articles supplémentaires en option

Des articles supplémentaires en option peuvent etre remplacés ou modifiés à des fins d'amélioration de la qualité, sans préavis.

Communiquez avec votre détaillant pour vous procurer ces articles. Ces dispositiifs ne fonctionnent qu'avec certains modèles.

Le nom ou la conception du modele peuvent etre modifiés selon les conditions ou les politiques du fabricant.

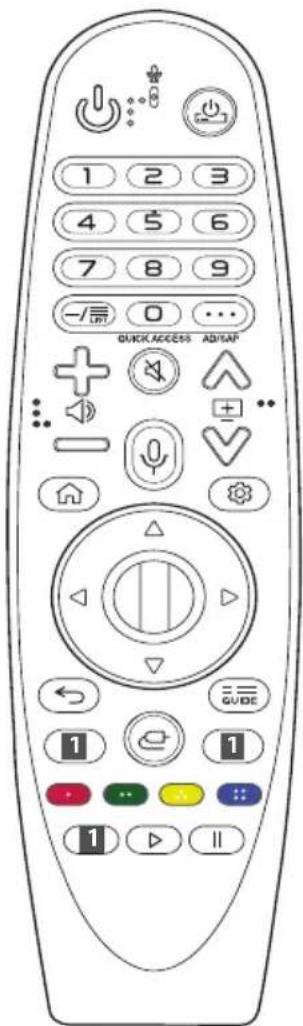

Telecommande Magic

(Selon le modele)

MR20GA

Vérifiez si le modele de votre téléviseur prend en charge la technologie Bluetooth dans la section Caracteristiques techniques du module sans fil pour confirmer qu'il peut etre utilise avec la telecommande Magic.

Support de fixation murale

(Selon le modele)

Assurez-vous d'utiliser des vis et un support de fixation murale conformes à la norme VESA. Les dimensions standards des trusses de fixation murale sont indiquées dans le tableau suivant.

Modèle	43/50UN69*43/50UN70*43UN71*43/50UN73*50UN80*	55UN69*49/55UN70*49/55UN71*49/55UN73*55UN80*
VESA (A x B) (mm)	200 x 200 300 x 300
Vis standard M6M6
Nombre de vis 4 4
Support de fixation murale (en option)	LSW240BMSW240	OLW480BMSW240
Modèle	60/65UN69*	70/75UN69*
	60UN70*	70/75UN70*
	65UN71*	70/75UN71*
	60/65UN73*	70/75UN73*
	65UN80*	75/82UN80*
	65UN85*	75/82/86UN85*
	65UN90*	75/86UN90*
VESA (A x B) (mm)	300 x 300	600 x 400
Vis standard M6M8
Nombre de vis 4 4
Support de fixation murale (en option)	OLW480B	LSW640B

Soulèvement et déplacement du téléviseur

Lorsque vous désirez déplacer ou soulever le téléviseur, lisez tout d'abord ce qui suit pour éviter d'égratigner ou d'endommager le téléviseur ainsi que pour effectuer un transport sécurité sans égard au type ni à la taille du téléviseur.

Il est recommandé de déplacer le téléviseur en utilisant la boite ou le matériel d'emballage d'origine.
- Avant de déplacer ou de soulever le téléviseur, débranche le cordon d'alimentation et tous les cables.
Lorsque you manipulez le téléviseur, veillez a ce que I'ecran ne soit pas oriente vers vous pour éviter de I'endommager.

Tenez fermement le haut et le bas du cadre du téléviseur. Assurez-vous de ne pas tener la partie transparente, le haut-parleur ou la grille du haut-parleur.

• La présence d'au moins deux personnes est requise pour déplacer un téléviseur de grande taille.
  Lorsque vous transportez un téléviseur dans vos mains, tenez-le tel qu'il est illustré ci-dessous.

Lorsque you transportez le téléviseur, evitez de l'exposer a des chocs ou a des vibrations excessives.
Lorsque yous transportez le televiseur, maintenez-le a la verticale; ne le tournez jamais sur le cote et ne le penchez pas a gauche ou a droite.
Lors de la manipulation du téléviseur, veillez a ne pas endommager les boutons en saillie.

！

• Evitez de toucher l'écran, car cela pourrait l'endommager.
• Ne déposez pas le produit sur le plancher si la partie avant (l'écran) n'est pas posée sur une surface coussinée. Cela pourrait endommager l'écran.

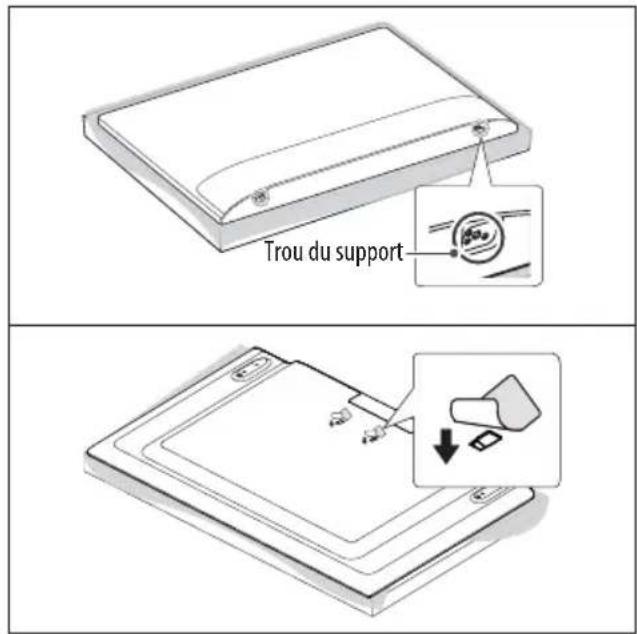

  Pour fixer le socle au téléviseur, placez l'écran face contre une table ou une surface plane matelassée afin de le protégger contre les rayures.

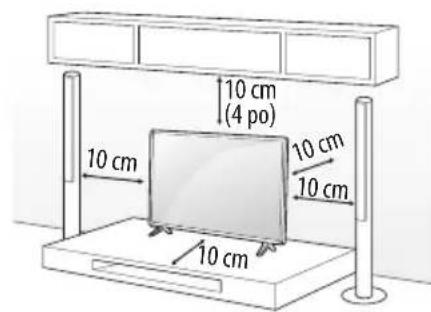

Installation sur une table

1 Soulevez et place le téléviseur en position verticale sur une table.

Laissez au minimum un espace de 10cm (4 po) entre le mur et le télévisueur pour assurer une aération adequate.

(Selon le modele)

2 Branchez le cordon d'alimentation à une prise murale.

Lors de l'assemblage du produit, n'applique pas de substances étrangères (huiles, lubrifants, etc.) sur les vis. (Cela pourrait endommager le produit.)
Si vous installez le téléviseur sur un socle, vous devez prendre les mesures nécessaires pour éviter qu'il ne se renverse. Autrement, le produit pourrait tomber et cause des blessures.
- Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilise pas de composants nonapprovés.
- Tout dommage ou toute blessure résultat de l'utilisation d'un composant nonapprovené n'est pas couvert par la garantie.
Assurez-vous que les vis sont visées complètement. (Si elles ne sont pas suffisamment visées, le téléviseur peut basculer vers l'avant après avoir été installé.)
- Ne serrez pas trop les vis, car elles peuvent s'user et se desserrer.

Fixation du téléviseur au mur

(Selon le modele)

1 Insérez et serrez les boulons à ceil ou les supports et les boulons à l'arrête du téléviseur.
- Si des boulons sont insérés dans les emplacements des boulons à oeil, retirez tout d'abord les boulons.
2 Fixez les supports de fixation murale au mur à l'aide des boulons. À l'arrière du téléviseur, alignez les boulons à œil sur les emplacements correspondants de la fixation murale.
3 Fixez les boulons à ceil aux supports de fixation murale à l'aide d'une corde solide. Assurez-vous d'installer la corde de façon à ce qu'elle soit parallele à la surface horizontale.
Utilisez une plateforme ou un meuble suffisamment solide et large pour soutenir le téléviseur de manière sécurité.
- Les supports, les boulons et les cordes ne sont pas fournis. Vous pouvez obtenir des accessoires supplémentaires auprès de votre détaillant local.

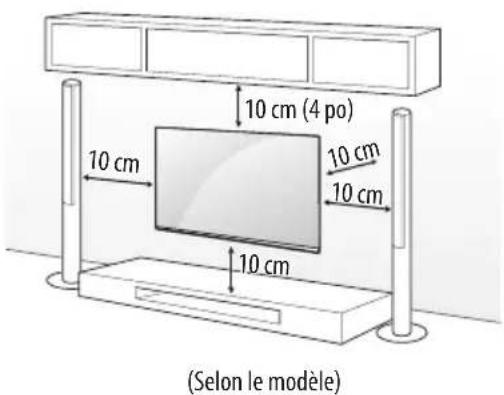

Installation sur un mur

Un support de fixation murale offert en option peut etre utilise pour installerer voire taveliseur LG.Consultez voire fournisseur local afin de couver un support de fixation murale qui correspond aux normes VESA de suaive modele de taveliseur. Fixez soigneusement le support de fixation murale au dos de voire taveliseur.Installez-le sur un mur solide qui est perpendiculaire au sol. Si vous installez le taveliseur sur d'autres materiaux de construction, veuillez faire apel à du personnel qualifie pour installerer le support de fixation murale.Des directives detaillees seront comprises avec le support de fixation murale.Nous yourexcommendons d'utiliser un support de fixation murale de marque LG.Le support de fixation murale de LG est facile aajuster,et les cables s'y branchant aisement.Si vous n'utilisez pas un support de fixation murale de LG,utilizez un support permettant de poser I'appareil au mur de façon securitaire et offrant suffisamment d'espace pour la connexion de peripheriques externes. Si vous utilisez un support de fixation non regable,installe-le sur le mur.Branchez d'abord les cables sur le taveliseur,puis placez le taveliseur sur le support.

• Avant d'installer le téléviseur sur un support de fixation murale, retirez son socle en suivant la procEDURE inverse de son installation.
  Pour de plus amples renseignements sur les vis et les supports de fixation murale, consultez la section Achats séparés.
  Si vous avez l'intention d'installer le produit sur un mur, fixez l'interface de fixation VESA (pièces en option) à l'arrête du produit. Lorsque vous souhaitez fixer l'appareil à un mur à l'aide d'un support de fixation murale (pièces en option), fixez-le soigneusement pour qu'il ne tombe pas.
  Lors de l'installation du téléviseur au mur, assurez-vous de ne pas le suspendre à l'aide du cable de signal ou du cordon d'alimentation se trouvant à l'arrière du téléviseur.
  N'installez pas le téléviseur sur un mur ou il pourrait etre exposé à de l'huile ou à un brouillard d'huile. Cela peut endommager le produit et provoquer sa chute.

Lors de l'installation du support mural, il est recommandé de couvir le trou du support avec du ruban adhésiif pour éviter l'intrusion de poussière ou d'insectes. (Selon le modele)

Connexions

Vous pouvez connecter différents péripériques externes sur le téléviseur. Pour plus d'information sur la connectivité des péripériques externes, consultez le manuel fourni avec chaque apparéil.

Antenne/cable

Pour regarder la télévision, raccordez le téléviseur à une antenné, au cable ou à un décodeur de cable distribution en vous reportant aux instructions suivantes. Les illustrations peuvent différer des articles réels, et l'utilisation d'un cable RF est facultative.

Assurez-vous de ne pas plier le fil de cuivre du cable RF.

Pour éviter d'endommager votre téléviseur, faites d'abord toutes les connexions entre les appareils, puis branchez le cordon d'alimentation dans la prise d'alimentation.
Utilisez un dispositif d'aiguillage de signaux pour utiliser deux téléviseurs ou plus.
- Codec audio TVN pris en charge: MPEG, Dolby Digital
- Ce téléviseur ne peut pas receivevoir de contenu diffusé en ULTRA HD (3 840 x 2 160 pixels) directement parce que les normes correspondantes n'ont pas été confirmées.

Autres connexions

Connectez-vous téléviseur à des périhériques externes. Pour obtenir une image et un son de qualité optimale, reliez le périhérique externe et le téléviseur au moyen d'un cable HDMI.

HDMI

Lors de la connexion du cable HDMI, le téléviseur et les peripheriques externes doivent etre eteints et debranchés.
- Formats audio pris en charge par la fonction HDMI: (Selon le modele) True HD (48 kHz), Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)
- →[Image] →[Réglages supplémentaires] → [HDMI ULTRA HD Deep Color]

(Sauf pour le modele UN85*, 82UN80*, UN90*)

-Active:Prise en charge du format 4K à 50/60 Hz (4:4:4, 4:2:2 et 4:2:0)
-Arrêt:Prise en charge du format 4K à 50/60 Hz (4:2:0)

(Uniquement pour le modele UN85*, 82UN80*, UN90*)

-Active:Prise en charge du format 4K à 50/60 Hz (4:4:4, 4:2:2 et 4:2:0),

4K à 100/120 Hz (4:4:4, 4:2:2 et 4:2:0)

-Arrêt:Prise en charge du format 4K à 50/60 Hz (4:2:0)

Si I'appareil branché au port d'entrée prend également en charge le mode ULTRA HD Deep Color, l'image pourrait être plus claire. Par contre, si I'appareil ne le prend pas en charge, ce mode pourrait ne pas fonctionner correctement. Dans ce cas, désactive le paramètre [HDMI ULTRA HD Deep Color] du téléviseur.

• Cette fonction n'est offerte que sur certains modèles qui prennant en charge le mode HDMI ULTRA HD Deep Color.

Periphériques externes

Les péripériques externes suivants sont pris en charge : lecteurs Blu-ray, récepteurs HD, lecteurs DVD, magnétoscopes, systèmes audio, dispositifs de stockage USB, ordinateurs, consoles de jeu et autres péripériques externes. Pour plus d'information sur la connectivité des péripériques externes, consultez le manuel fourni avec chaque apparéil.

• Si vous enregistrez une émission télévisée à l'aide d'un enregistrer Blu-ray/DVD ou d'un magnétoscope, assurez-vous de brancher le cable de signal d'entrée au téléviseur par l'intérimédiaire de l'enregistreur ou du magnétoscope. Pour en savoir davantage sur l'enregistrement, consultez le manuel fourni avec l'appareil en question.
• La connexion au périphérique externe peut différer légarement des illustrations générées dans le manuel.

• Connectez les périhériques externes au téléviseur indépendamment de l'ordre du port du téléviseur.

• Si vous branchez une console de jeu sur le téléviseur, utilisez le cable fourni avec la console.
  Pour connaître le mode d'emploi d'un périphérique externe, consultez le guide d'utilisation associé à l'appareil en question.

• En mode ordinateur, il peut y avoir du bruit associé à la résolution, au motif vertical, au contraste ou à la brillance. S'il y a du bruit, changez la résolution de la sortie ordinateur, changez la fréquence de raffaissement, ou reglez la luminosité et le contraste dans le menu [Image] pour obtenir une image nette. Selon votre carte graphique, il est possible que certains régliages de résolution ne permettent pas le positionnement correct de l'image sur l'écran.
• Certains concentrateurs USB pourrait ne pas fonctionner. Si un dispositif USB branché à l'aide d'un concentrateur USB n'est pas détecté, branche-le directement au port USB du téléviseur.
  Lorsque vous branchez l'appareil à un réseau local filaire, il est recommendé d'utiliser un cable CAT 7.
• Il est possible que le téléviseur fonctionne sans décembre à partir d'un distributeur multicanal de programmes audiovisuels (MVPD).

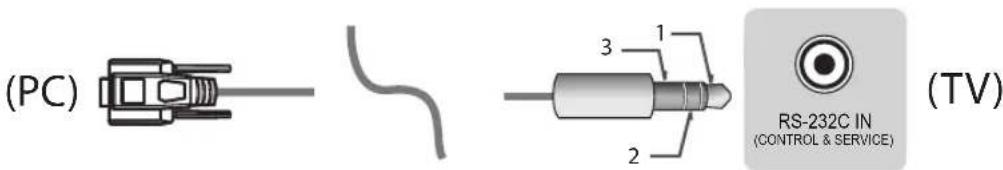

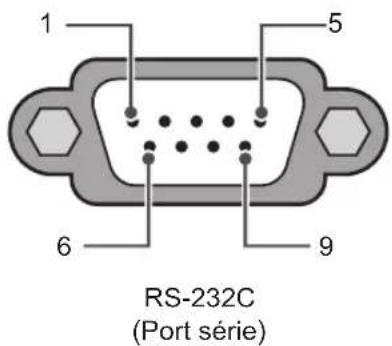

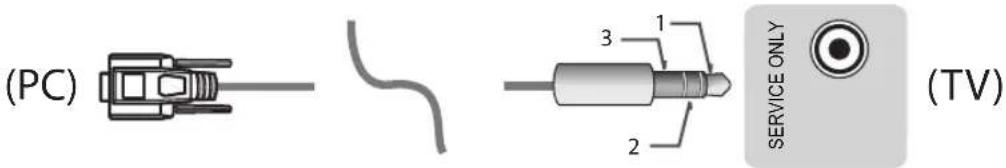

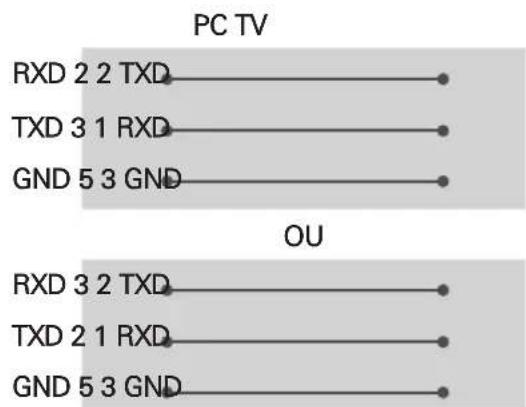

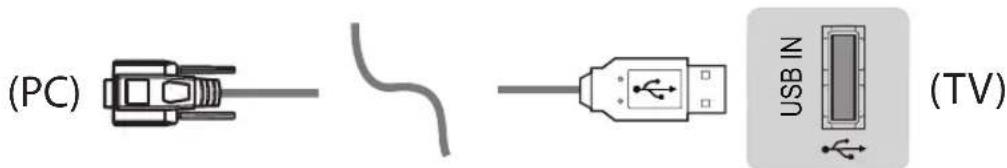

Configuration de la télécommande RS-232C

Pour obtenir les instructions de configuration de la commande externe RS-232C, rendez-vous au www/lg.com. Telechargez et lisze le manuel. (Selon le modele)

• Ne laissez pas le produit tomber ou basculer lorsque vous connectez des péripériques externes. Sinon, cela peut entrainer des blessures ou endommager le produit.
  Lorsque vous connectez des périphériques externes tels que des consoles de jeu video, assurez-vous que les cables de connexion sont suffisamment longs. Autrement, le produit pourrait tomber, ce qui pourrait entrainer des blessures ou endommager le produit.

Utilisation du bouton

Vous pouvez simplement utiliser les fonctions du téléviseur à l'aide du bouton.

Fonctions de base

Mise sous tension (appuyez)

Mise hors tension¹ (maintenez enforcé)

Commandedu menu (appuyez²)

Selection du menu (maintenez enforcé³)

1 Toutes les applications actives seront fermées.
2 Vous pouvez acceder au menu et le régler en appuyant sur le bouton lorsque le téléviseur est allumé.
3 Vous pouvez utiliser cette fonction lorsque vous accedez à la commande du menu.

Réglage du menu

Lorsque le téléviseur est allumé, appuyez une fois sur le bouton. Voussouspuvez régler les éléments du menu à l'aide des boutons.

	Met l'appareil hors tension.
	Change la source d'entrée.
	Règle le volume.
	Parcourt les chaînes enregistrées.

Utilisation de la télécommande

(Selon le modele)

Les descriptions qui figurent dans leprésent manuel font reférence aux boutons qui se trouvent sur la télécommande. Veuillez tire leprésent manuel attentivement et utiliser le téléviseur correctement.

Pour installer les piles, ouvre le couvercle de leur compartment et inserez les piles (AAA de 1,5 V) en faisant correspondre leurs bornes ④ et a celles du compartment, puis remettez le couvercle en place. Pour retirer les piles, suivez le processus d'installation dans l'ordre inverse. Cette télécommande fonctionne au moyen de la lumiere infrarouge. Assurez-vous d'orienter la télécommande vers le capteur de télécommande du téléviseur.

Assurez-vous d'orienter la télécommande vers le capteur du téléviseur.

(Certains boutons et services peuvent ne pas être offerts selon le modele ou la région.)

** Pour utiliser le bouton, maintenez-le enforcé pendant plus d'une seconde.

(MARCHE/ARRET) Allume ou eteint le televiseur.

TV Permet de returner à la première chaine de télévision.

Q (RECHERCHE) Recherche le contenu recommandié. (Certains services recommandés peuvent ne pas être disponibles dans certains pays.)

Affiche le mode recherche.

CC/SUB Active ou déactive les sous-titres.

(Réglages rapides) Permet d'acceder aux réglages rapides.

ENTREE) Change la source d'entree.

Boutons numériques Permettent de saisir des chiffres.

9 Permet d'acceder à la section [Aide rapide].

TIREt Inse un entree des chiffres, comme 2-1 et 2-2.

LIST Affiche la liste de chaînes enregistrées.

(PLUS D'ACTIOns) Permet d'afficher d'autres fonctions de la telecommande.

QUICK ACCESS Permet de modifier l'ACCES RAPIDE.

-L'ACCÉS RAPIDE est une fonctionnalité qui vous permet d'acceder directement à une application ou à la télévision en direct en appuyant longtemps sur les boutons numérotés.

+VOL—Règile le volume.

FAV Affiche la liste de vos chaines favorites.

GUIDE Affiche la programmation en fonction du programmeur de temps.

(SOURDINE) Désactive tous lessons.

(SOURDINE) Permit d'acceder au menu [Accessibilité].

CHParcourt les chaines enregistrées.

PAGE Affiche I'ecran precedent ou suivant.

1 Boutons des services de diffusion en continu Permet de se connecter au service de diffusion en continu de videos.

(ACCUEIL) Permet d'acceder au menu d'accueil.

(ACCUEIL) Affiche l'historique precedent.

BACK Revient à l'écran précédent.

EXIT Efface ce qui est affiché à l'écran et rétablit le dernier affichage d'entrees.

Boutons de navigation (haut / bas / gauche / droite) Permettent de faire défiler les menus ou les options.

() (OK) Sélectionne des menus ou des options et confirme votre choix.

INFO Affiche l'information sur I'émission en cours.

SAP Permet d'activer la fonction SAP (seconde piste audio).

REC Permet de lancer I'enregistrement. (Uniquement pour le modele prenant en charge Time MachineReady)

□ (Boutons de contrôle) Boutons de commande pour la lecture du contenu multimédia.

Permettent d'acceder à diverses fonctions de certains menus.

Utilisation de la télécommande Magic

(Selon le modele)

Les descriptions qui figurent dans le present manuel font reférence aux boutons qui se trouvent sur la télécommande. Veuillez tire le present manuel attentivement et utiliser le téléviseur correctement.

Lorsque le message « [La pile de la télécommande Magic est faible. Veuillez la changer.] » s'affiche, remplacez les piles.

Pour installer les piles, ouvre le couvercle de leur compartment et inserez les piles (AA de 1,5 V) en faisant correspondre leurs bornes ④ et a celles du compartment, puis remettez le couvercle en place. Assurez-vous d'orienter la télécommande Magic vers le capteur du téléviseur. Pour retirer les piles, suivez le processus d'installation dans l'ordre inverse. Cette telecommande fonctionne au moyen de la lumiere infrarouge. Assurez-vous d'orienter la télécommande vers le capteur de télécommande du téléviseur.

(Certains boutons et services peuvent ne pas etre offerts selon le modele ou la region.)

** Pour utiliser le bouton, maintenez-le enforcé pendant plus d'une seconde.

(MARCHE/ARRÉT) Allume ou éteint le téléviseur.

(MARCHE/ARRÉT DU BOITIER DÉCODEUR) Vous pouvez allumer ou êtreindre votre boitier décembre en l'ajoutant à la télécommande universelle de votre téléviseur.

Boutons numériques Permettent de saisir des chiffres.

Permet d'acceder à la section [Aide rapide].

• (TIRET) Insère un - entre des chiffres, comme 2-1 et 2-2.

LIST Affiche la liste de chaînes enregistrées.

(PLUS D'ACTIOns) Permet d'afficher d'autres fonctions de la telecommande.

QUICK ACCESS Permet de modifier I'ACCES RAPIDE.

-L'ACCES RAPIDE est une fonctionnalité qui vous permet d'acceder directement à une application ou à la télévision en direct en appuyant longtemps sur les boutons numérotés.

AD/SAP La fonction SAP (seconde piste audio) peut également être activée en appuyant sur le bouton...

Régle le volume.

(SOURDINE) Désactive tous lessons.

(SOURDINE) Permet d'acceder au menu [Accessibilité].

A+V Parcourt les chaines enregistrées.

Reconnaisance vocale) Une connexion reseau est requise pour utilise la fonction de reconnaissance vocale. Recherche du contenu recommanded. (Cerains services recommendes peuvent ne pas etre disponibles dans certains pays.)

Reconnaisance vocale) Parlez en maintainant le bouton enonce afin d'utiliser la fonctionnalite de reconnaissance vocale.

ACCUEIL Permet d'acceder au menu d'accueil.

(^ ) (ACCUEIL) Affiche I'historique precedent.

(Réglages rapides) Permet d'acceder aux réglages rapides.

(Réglages rapides) Permet d'afficher le menu [Tous les paramètres].

Mollete (OK) Appuyez au centre de la molette pour selectionner un menu. Vous pouvez changer de chaine à l'aide de la molette.

△ (Haut/bas/gauche/droite) Appuyez sur les boutons de navigation haut, bas, gauche ou droite pour parcourir le menu. Si vous appuyez sur les boutons (\triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle

(RETOUR) Revient a l'écran precedent.

(RETOUR) Efface ce qui est affiché à l'écran et rétablit le dernier affichage d'entrées.

GUIDE Affiche la programmation en fonction du programmeur de temps.

1 Boutons des services de diffusion en continu Permet de se connecter au service de diffusion en continu de videos.

(ENTREE) Change la source d'entrée.

(ENTRÉE) Permet d'accéder au [Tableau de bord d'accueil].

Permettent d'acceder à diverses fonctions de certains menus.

, (Boutons de contrôle) Permettent de contrôle les contenus medias.

Enregistrement de la télécommande Magic

Enregistrement de la télécommande Magic

Avant de pouvoir utiliser la télécommande Magic, vous doivent l'associer au téléviseur.

1 Insérez des piles dans la télécommande Magic et allumez le téléviseur.
2 Pointez la télécommande Magic vers toute téléviseur et appuyez sur Molette (OK) sur la télécommande.
* Si le téléviseur n'arrive pas à enregistrer la télécommande Magic, éteignez-le et rallumez-le, puis réessayez.

Annulation de l'enregistrement de la télécommande Magic

Appuyez simultanément sur les boutons (RETOUR) et

(ACCUEIL) pendant cinq secondes pour annuler l'association entre votre télévisuer et la télécommande Magic.

• Maintenez la touche enfoncée pendant plus de cinq secondes pour simultanément déconnecter et enregistrer de nouveau la télécommande Magic.

• Ne combinez pas des piles neuves avec des piles usages. Les piles pourraient surchauffer, et du liquide pourrait s'en écouler.
  Le non-respect des polarités de la pile pourrait cause une explosion ou une fuite et entraîner un incendie, des blessures corporelles ou un risque de pollution pour l'environnement.
• Ce dispositif fonctionne avec des piles. Il est possible que des règlements en matière d'environnement vous obligent à eliminer ajustement ces piles. Veuillez communier avec les autorités locales pour plus de renseignements sur la mise au rebut ou sur le recyclage des piles usages.
• Les piles internes ou externes du produit ne doivent pas etre exposées à une chaleur excessive, comme celle causée par la lumière directe du soleil, le feu ou toute source de chaleursemblable.

Manuel d'utilisation

Pour de plus amples renseignements sur ce téléviseur, lisez le MANUEL D'UTILISATION fourni avec le produit.

Pour ouvrir le MANUEL D'UTILISATION [Assistance] →[Guide d'utilisation]

Dépannage

La télécommande ne fonctionne pas.

Assurez-vous que rien n'a ete placed sur le recepteur (du ruban adhesif, par exemple).
- Vérifiez qu'aucun obstacle n'empêche la communication entre l'appareil et la télécommande.
- Remplacez les piles par des piles neuves.

Le téléviseur ne produit pas d'images ni de son.

Vérifiez que le téléviseur est allumé.
- Vérifiez que le cordon d'alimentation est branché dans une prise murale.
- Vérifiez que la prise murale fonctionne en y branchant d'autres apparèils.

Le téléviseur s'eteint brusquement.

• Vérifiez les réglages de l'alimentation. Il y a peut-être eu une panne de courant.
• Vérifiez l'activation de la fonctionnalité d'arrêt automatique dans le menu des réglages.
• En l'absence de signal, le téléviseur s'estint automatiquement au bout de 15 minutes d'inactivité.

Affichage anomal

• Si le téléviser est froid au toucher, il peut produit un léger scintillagement lors de la mise sous tension. Cela est normal; le téléviser n'est pas défectueux. Pendant quelques minutes, des defaults de points peuvent être visibles à l'écran, apparaisant comme de petites taches rouges, vertes ou bleues. Toutefois, ils ne produit aucun effet indésirable sur la performance du téléviseur. Évitez de toucher l'écran ACL ou demettre vos doigts sur celui-ci pendant une longue période. Cela pourrait produit un effet de distorsion à l'écran.
• Cét écran est un produit de haute technologie qui contient des millions de pixels. Dans de rares cas, vous pourriez voir de petits points sur l'écran lors du visionnement. Ces points sont des pixels désactifs ne faisant pas à la performance ni à la fiabilité du téléviseur.
• L'affichage d'une image fixe pendant une longue période peut entrainer l'incrustation de l'image. Évitez de laisser une image fixe affichée à l'écran pendant une période prolongée.

Sons produits

• Craquement Un craquement survenant pendant le fonctionnement ou la mise hors tension du téléviseur est le résultat d'une contraction thermique du plastique causée par la chaleur ou l'humidité. Ce bruit est courant dans les produits ou une déformation thermique est requise.
  Bourdonnement du circuit ou du panneau électriche Un bruit très faible est produit par un circuit commutateur haute vitesse fournissant une grande quantité de courant pour faire fonctionner un apparéil. Il varie selon l' apparéil. Ce son ne nuit aucunement à la performance ou à la fiabilité de l' apparéil.

Lorsque you nettoyez le produit, assurez-vous de ne laisser aucun liquide ou corps étranger pénetrer entre les parties supérieure, gauche ou droite du panneau et le guide. (Selon le modele)

Assurez-vous d'éponger l'excess d'eau ou de produit de nettoyage du linge.
- Ne vaporisez pas d'eau ou de produit nettoyant directement sur l'écran du téléviseur.
Assurez-vous de vaporiser juste assez d'eau ou de nettoyant sur un chiffon sec pour nettoyer l'écran.

\section*{Caracteristiques techniques}

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis en raison de la mise à niveau des fonctions du produit. La consommation d'énergie annuelle estimée indiquée sur l'étiquette FTC est mesure conformément aux procédures de test pour les téléviseurs (États-Unis seulement). La consommation d'énergie réelle dépend de l'environnement d'utilisation (le contenu visionné, les réglages du téléviseur, etc.).

• Pour obtenir des renseignements sur l'alimentation et la consommation d'énergie, consultez l'étiquette apposée sur le produit.
• La consommation electrique typique est mesure conformément à la norme CEI 62087 ou aux reglementations energétiques de chaque pays.
• Sur certains modèles, l'étiquette se trouve à l'intérieur du couvercle du terminal de connexion du péripérisque externe.
• En fonction du modele ou du pays, la consommation électrique typique peut ne pas etre indiquee sur I'etiquette.

(Selon le pays)

Caracteristiques de diffusion
Système télévisuel ATSC / NTSC-M, 64 et 256 MAQ
Programmation (bande)	VHF 2 à 13, UHF 14 à 69, DTV 2 à 69, CATV 1 à 135, CADTV 1 à 135
Impédance de l'antenne externe	75 Ω

(Uniquement pour le modele 82UN80*, UN85*, UN90*)

Caracteristiques du module sans fil (LGSBWAC92)
Réseau local sans fil (IEEE 802.11a/b/g/n/ac)
Gamage de fréquences	Puisance de sortie (maximale)
2 400 à 2 483,5 MHz5 150 à 5 725 MHz5 725 à 5 850 MHz		18 dBm18 dBm18 dBm
Bluetooth
Gamage de fréquences	Puisance de sortie (maximale)
2 400 à 2 483,5 MHz	8 dBm
Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut pas changeur ou régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales.Par considération pour l'utilisateur, cet appeareil doit être installé et il doit fonctionner en conservant une distance minimale de 20 cm (7,8 po)entre celui-ci et l'utilisateur.ID FCC: BEJLGSBWAC92IC:2703H-LGSBWAC92

(Sauf pour le modele UN6950*,UN6951*,UN6970*,UN70*,82UN80*,UN85*,UN90*)

Caracteristiques du module sans fil (LGSBWAC02)
Réseau local sans fil (IEEE 802.11a/b/g/n/ac)
Gamage de fréquences Puisance de sortie (maximale)
2 400 à 2 483,5 MHz5 150 à 5 725 MHz5 725 à 5 850 MHz	18,5 dBm17 dBm18,5 dBm
Bluetooth
Gamage de fréquences Puisance de sortie (maximale)
2 400 à 2 483,5 MHz8,5 dBm
Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut pas changeur ou régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales.Par considération pour l'utilisateur, cet appeareil doit être installé et il doit fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur.ID FCC: BEJLGSBWAC02IC:2703H-LGSBWAC02

(Uniquement pour le modele UN6950*,UN6951*,UN6970*,UN70*)

Caracteristiques du module sans fil (LGSWFAC81)
Réseau local sans fil (IEEE 802.11a/b/g/n/ac)
Gamage de fréquences Puisance de sortie (maximale)
2 400 à 2 483,5 MHz	20 dBm
5 150 à 5 725 MHz	15 dBm
5 725 à 5 850 MHz	14,5 dBm
Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut pas changeur ou régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et il doit fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC : BEJLGSWFAC81 IC : 2703H-LGSWFAC81

Conditions d'utilisation
Température de fonctionnement De 0 °C à 40 °C (de 32 °F à 104 °F)
Humidité de fonctionnement Moins de 80 %
Température d'entreposage De -20 °C à 60 °C (de -4 °F à 140 °F)
Humidité d'entreposage Moins de 85 %

Informations sur les logiciels Réglementation libres

Pour obltenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limitée, de la licence publique Mozilla et de toute autre licence régissant les logiciels à code source libre contenus dans cet appeareil, visitez le site https://opensource.lge.com.

En plus du code source, toutes les dispositions de licence, les exonerations de garantie et les avis de droits d'auteurs peuvent aussi être téléchargés.

LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix couvrant le coût de la distribution (coût du support, de l'expédition et de la manutention) sur simple demande par courriel à l'adresse [e-mail].

Cette offre est valable pendant une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valide pour quiconque possée cette information.

Licences

HIGH-DEFINITION MULTIMEDIA INTERFACE

QUICKSET

(Uniquement pour les modèles prénant en charge la télécommande Magic)

RENSEIGNEMENTS RELATIFS À LA RÉGLEMENTATION DE LA FCC

(Pour les États-Unis)

Cet équipement a ete teste et juge conforme aux limites relatives aux apparciels numériques de categorie B imposees par le paragraph 15 de la reglementation de la FCC. Ces limits sont etablies afin d'offrir une protection raisonnable contre les interfenciences nuisibles dans une residence. Cet équipement genere, utilise et peut diffuser de l'energie de radiofrequences et, s'il n'est pas installe et utilise conformement aux instructions, il peut causer des interfenciences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'il n'y aura pas d'interfenciences dans une residence particuliere. Si cet équipement cause des interfenciences nuisibles à la reception radio ou télévision (pour s'en assurer, il suffit d'teteindre et de rallumer l'appareil), l'utiliseur est invite a essayer de corriger les interfenciences à I'aide de I'une ou de plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenna de réception;
  -Augmenter la distance entre I'equipement et le recepteur;
• Brancher l'equipement sur un circuit electrique distinct de celui qui alimente le recepteur;
  -Demander laide du distributeur ou d'un technicien qualifie en entretien et en réparation de matériel audio-video.

Cet apparéil est conforme aux limites imposées par le paragraphe 15 de la règlementation de la FCC. L'exploitation est autorisée aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer de brouillage préjudicable, et (2) cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant causeur un fonctionnement indésirable. Les modifications dans la fabrication de cet apparéil qui ne sont pas expressément approuvées par l'autorité responsable de la conformité pourraient annuler l'autorisation accordée à l'utilisateur de faire fonctionner l'équipement.

Exigences de la FCC en matière d'interférences des fréquences radio (pour les apparèils UNII)

(Pour les États-Unis)

Les radars à haute puissance sont attribués comme utilisateurs principaux des bandes de fréquence de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz. Les stations radars peuvent cause des interférences avec cet apparéil ou l'endommager. Cet apparéil ne peut pas être colocalisé avec tout autre émetteur.

Énoncé de la FCC sur l'exposition aux rayonnements RF

(Pour les États-Unis)

(Pour la fonction sans fil (WLAN, Bluetooth, etc.))

Cet apparéil est conforme aux limites d'exposition aux rayonnements de la FCC pour un environnement non contrôle. Cet émetteur ne doit pas être colocalisé ni utilisé conjointement avec tout autre émetteur ou antenne. Cet apparéil devrait être installé et utilisé de façon à garder une distance minimale de 20 cm (7,8 po) entre le recupérateur et l'utilisateur. Les utilisateurs doivent respecter les directives d'utilisation afin de satisfaire aux critères en matière d'exposition aux rayonnements RF.

Avis d'Industrie Canada

(Pour le Canada)

(Pour la fonction sans fil (WLAN, Bluetooth, etc.))

L'émetteur/recepteur exempt de licence contenu dans le present apparéil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux apparéils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) L'appareil ne doit pas produit de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

Avis d'Industrie Canada sur l'exposition aux rayonnements

(Pour le Canada)

(Pour la fonction sans fil (WLAN, Bluetooth, etc.))

Cet apparéil est conforme aux limites d'exposition aux rayonnements d'Industrie Canada pour un environnement non contrôle. Cet apparéil doit être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre la source de rayonnement et votre corps.

REMARQUE: LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES RADIOELECTRIQUES CAUSES PAR DES MODIFICATIONS NON AUTORISÉES APPORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AUTORISATION ACCORDÉA À L'UTILISATEUR DE FAIRE FONCTIONNER L'APPAREIL.

Exigences du CNR-247

(Pour le Canada)

(Pour les produits ayant la fonction sans fil utilisant des bandes de frequencies de S GHz)

(1) Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;
(2) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permet si pour les dispositifs utilisant les bandes de 5 250 à 5 350 MHz et de 5 470 à 5 725 MHz doit être conforme à la limite de la p.i.r.e.;
(3) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permissible (pour les dispositifs utilisant la bande de 5725 à 5850 MHz) doit être conforme à la limite de la p.i.r.e. spécifiée, selon le cas;
(4) (Pour des dispositifs fonctionnant dans la bande de 5 250 à 5 350 MHz ayant une p.i.r.e. de plus de 200 mW), les types d'antennes (s'il y en a plusieurs), les numeros de modèle de l'antenne et les pires angles d'incinaison nécessaires pour rester conforme à l'exigence de la p.i.r.e. applicable au masque d'élévation, énoncée à la CNR-247 section 6.2.2.3, doivent être clairment indiqués.

Les utilisateurs doivent également savoir que les radars de grande puissance sont attribués en tant qu'utilisateurs principaux (c'est-à-dire les utilisateurs prioritaires) des bandes de 5 250 à 5 350 MHz et de 5 650 à 5 850 MHz et que ces radars peuvent cause des interférences avec les apparèils LE-LAN et/ou les endommager.

REMARQUE À L'INTENTION DE L'INSTALLATEUR DU TÉLÉVISEUR/CABLE

(Pour les États-Unis et le Canada)

Cette remarque a pour but d'attirer l'attention des installateurs de réseaux cables sur l'article 820-40 du Code national de l'électricité (NEC). Ce code donne des lignes directrices concernant la mise à la terre appropriée de tels réseaux et, en particulier, il précise que le cable doit être relié à l'installation de mise à la terre du bathtub, et ce, aussi pres que possible de son point d'entrée.

AVERTISSEMENTS! (DANGER LIE À LA STABILITÉ)

Le téléviseur pourrait tomber et causer des blessures importantes, pouvant aller jusqu'à la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prénant des précautions simples comme :

• TOUJOURS utiliser des meubles de rangement, des supports ou des méthodes de montage commandés par le fabricant du téléviseur.
  -TOUJOURS utiliser des meubles qui peuvent supporter le téléviseur en toute sécurité.
  -TOUJOURS s'assurer que le téléviseur ne dépasse pas le bord du meuble qui le soutient.
• TOUJOURS sensibiliser les enfants aux dangers que représenté le fait de grimper sur un meuble pour atteindre les commandes du téléviseur.
• TOUJOURS acheminer les cordons et les cables reliés au téléviseur de façon à ce qu'on ne puisse pas trèbucher dessus, tirer dessus ou les saisir.
  -Ne JAMAIS placer un téléviseur dans un endroit instable.
  -Ne JAMAIS placer le téléviseur sur un meuble élevé (une armoire ou une bibliothèque, par exemple) sans ancre le meuble et le téléviseur à un support ajustat.
  -Ne JAMAIS placer le téléviseur sur un tissu ou tout autre matériel inséré entre le téléviseur et le meuble qui le soutient.
  -Ne JAMAIS placer d'objets, tels que des jouets et des télécommandes, qui peuvent donner envie aux enfants de grimper sur le téléviseur ou sur le meuble sur lequel le téléviseur est place.

Si le télévisuer actuel doit être déplace, ces mêmes précautions s'appliquent.

Symboles

~	Se rapporte au courant alternatif (c.a.).
---	Se rapporte au courant continu (c.c.).
□	Se rapporte à un apparéil de classe II.
◇	Se rapporte à la mise en vue.
|	Se rapporte à la mise en marche (alimentation).
∑	Se rapporte à une tension dangereuse.

LG

Life's Good

Déclaration de conformité du fournisseur

Appellation

LG

commerciale

Partie responsible LG Electronics USA, Inc.

Adresse

Les numeros de mode et de série du produit sont situés à l'arrière et sur l'un de ses côtes.

Inscrivez-les ci-dessous au cas où vous auriez besoin d'un service d'entretien ou de réparation.

Modèle

Numéro de série

Service à la clientèle LG

Pour toute question ou tout commentaire, visitez le www/lg.com ou appelez :

1-888-542-2623 CANADA

1-800-243-0000 Etats-Unis, résidentiel

1-888-865-3026 États-Unis, commercial

Enregistrez votre produit en ligne!

www.lg.com

OWNER'S MANUAL

EXTERNAL CONTROL

DEVICE SETUP

Data 01 : OSD off 01 : OSD on

Ack [I][[Set ID][[OK/NG][Data][x]

1. Remote control lock mode (Command: km)

Veuillez dire ce manuel attentivement avant d'utiliser votre apparéil et conservez-le pour pouvoir vous y reporter ultérieurement.

CODES CLÉS

• Cette fonction n'est pas offerte sur tous les modèles.

Code (hexa)	Fonction Remarque	Code (hexa)	Fonction Remarque
00 CH	+, PR + Touche R/C 45 Q.	menu Touche R/C
01 CH	-, PR - Touche R/C 4C Liste, - (ATSC seulement) Touche R/C
02 Vol	ume + Touche R/C 53 Liste Touche R/C
03 Vol	ume - Touche R/C 5B Sortie	Touche R/C
06	> (Touche de direction / Flèche droite)	Touche R/C 61 Bleu	Touche R/C
07	< (Touche de direction / Flèche gauche)	Touche R/C 63 Jaune	Touche R/C
08 Mise sous tension	Touche R/C 71 Vert	Touche R/C
09 Sourdine	Touche R/C 72 Rouge	Touche R/C
0B Source	Touche R/C 79 Ratio / Allongement Touche R/C
0E SLEEP	Touche R/C 91 AD (Audio Description) Touche R/C
0F TV, TV/RAD	Touche R/C	7A Guide de l'utilisateur	Touche R/C
10 - 19 Touches numériques 0 à 9	Touche R/C 7C Smart / Home Touche R/C
1A Q.View / Flashback Touche R/C 7E SIMPLINK Touche R/C
1E FAV (châines préférées)	Touche R/C	8E ▲ ▲ (avance rapide)	Touche R/C
20 Texte (Télétexte)	Touche R/C	8F ▲ ▲ (retour arrêté)	Touche R/C
21 T. Opt (option Télétexte)	Touche R/C	AA Info	Touche R/C
28 RETOUR	Touche R/C	AB Guide de programmes	Touche R/C
30 Mode AV (audio/vidéo) Touche R/C B0 ▲ (Lecture) Touche R/C
39 Sous-titres Touche R/C B1
40 Λ (Touche de direction / Flèche haut)	Touche R/C	BA	(IGer l'image / Ralent / Pause) Touche R/C
41 V (Touche de direction / Flèche bas)	Touche R/C	BD	● (REC) Touche R/C
42 Mes applications	Touche R/C	DC	3D Touche R/C
43 Menu / Paramètres Touche R/C	Touche R/C	9F App (Application) / * Touche R/C
44 OK / Enter Touche R/C

• Le code clé 4C (0x4C) est disponible sur les modèles ATSC/ISDB, qui utilise un canal major/mineur. (Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord, en Amérique latine, à l'exception de la Colombie)

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

• Les illustrations peuvent ne pas correspondre tout à fait à votre téléviseur.

Branchez la prise d'entrée de l'adaptateur USB/Série RS-232C sur un apparéil de commande externe ( comme un ordinateur ou un système de commande audio-video) pour commander les fonctions du produit de façon externe.

Remarque: Le type de port de contrôle sur la télé peut varier selon les modèles.

• Veuillez noter que tous les modèles ne prennett pas en charge ce type de connexion.
• Câble non fourni.

Adaptateur USB/Série avec cable USB

Type USB

• Téléviseur LG compatible avec l'adaptateur USB/Série à puce PL2303 (Réf. fabricant : 0x0557, Réf. produit : 0x2008) qui n'est ni fabriqué ni fourni par LG.
• Vous pourrez l'acquerir auprès de distributeurs spécialisés en informatique professionnelle.

RS-232C avec cable RS-232C (ancienne génération)

Type de prise téléphone

• Vous doivent disposer du cable de type sortie casque/RS-232 pour étabir la connexion entre vous ordinateur et le téléviseur, comme indiqué dans le manuel.
• Pour les autres modèles, brancher sur le port USB.

• Ce type de connexion ne peut être utilisé que pour les modèles suivants : 55/47/39LN5450-UA, 55/50/47/42LN5400-UA, 42/39/32LN5300-UA, et 37/32LN530B-UA.

• Ce type de connexion ne peut être utilisé que pour les modèles suivants : 42/50PN4500-UA, 50/60PN5300-UF, 50/60PN6500-UA, et 60PN6550-UA.

Ordinateur du client Configurations RS-232C

Configurations à 3 broches (non standard)

D-Sub 9 Telephone

Identité télé

Pour définit le nombre d'identité, voir la section « Correspondance avec les données réelles » page 6.

1. Appuyez sur PARAMÉTRES pour acceder aux menus principaux.
2. Appuyez sur les touches de navigation pour faire defiler l'affichage jusqu'à OPTION et appuyez sur OK.
3. Appuyez sur les touches de navigation pour RÉGLER L'IDENTITE TÉLÉ et appuyez sur OK.
4. Choisissez un numero d'identité en faisant defiler l'affichage vers la gauche ou la droite et seLECTIONnez FERMER. La plage de réglage s'etend de 1 à 99.
5. Lorsque vous avez terminé, appuyez sur EXIT.

Paramètres de communication

• Débit en baud : 9 600 b/s (UART)
• Longueur de données : 8 bits
• Parité : Aucune

Bit d'arrêt : 1 bit
Code de communication : Code ASCII
Utilisez un cable croisé (inversé).

Liste de referencia des commandes

(selon le modele)

	COMMAND1	COMMAND2	DATA (Hexadécimal)		COMMAND1	COMMAND2	DATA (Hexadécimal)
01. Mise hors tension	k a 00 13. Équilibre k t 00 à 64
02. Allongement	k c (Voir p. 7)			14. Température de couleur	x u 00 à 64
03. Sourdine écran	k d (Voir p. 7)			15. ISM Méthode (uniquement pour téléviseurs plasma)	j p (Voir p. 8)
04. Sourdine volume	k e 00 à 01			16. Économie d'énergie	j q 00 à 05
05. Réglage du volume	k f 00 à 64			17. Commandes de symtonisation	m a (Voir p. 9)
06. Contraste	k g 00 à 64			18. Canal (Programme) ajouter/ supprimer (sauter)	m b 00 à 01
07. Brillance k h 00 à 64 19. Touche m c Code clé
08. Couleur	k i 00 à 64			20. Contrôle rétroéclairage Commande de la luminosité du panneau	m g 00 à 64
09. Teinte	k j 00 à 64			21. Sélection d'entrée (principale)	x b (Voir p. 10)
10. Nettété	k k 00 à 32			22. 3D (modèles 3D uniquement)	x t (Voir p. 11)
11. Sélection de l'afficheur	k l 00 à 01			23. 3D étendu (modèles 3D uniquement)	x v (Voir p. 11)
12. Télécommande Mode verrouillage	k m 00 à 01

• Remarque:En cas de fonctionnement par connexion USB (par exemple DivX ou EMF), les commandes ne sont pas executées et sont traitées comme erreées (« NG »), sauf la mise sous tension (ka) et les touches (mc).

Protocole de transmission / réception

Transmission

[Command 1] : Première commande du téléviseur (j, k, m ou x).

[Command 2] : Deuxieme commande du téléviseur.

[Set ID] : Vous pouvezCHOISIR à l'aide de cette fonction le numero d'identité du moniteur dans le menu Option. La plage de réglage est de 1 à 99. Si vous selectionnez « 0 », chaque apparéil connecté est commandé.

• L'identité télé est indiquée sous forme décimale (1 à 99) dans le menu et sous forme hexadécimale (0x0 à 0x63) dans le protocole de transmission/reception.

[DATA] : Pour transmettre la commande de données (hexadécimales).Transmet les données « FF » pour dire l'état de la commande.

[Cr] : Retour de chariot - code ASCII « 0x0D »

[ ] : Espace - code ASCII « 0x20 »

Accusé de réception OK

[Command2][ ][Set ID][ ][OK][Data][x]

• Le téléviseur transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données normales. À ce moment, si les données sont en mode de lecture, les données d'état actuelles sont indiquées. Si les données sont en mode d'écriture, elles sont returnées à l'ordinateur.

Accusé de réception d'erreur

[Command2][ ][Set ID][ ][NG][Data][x]

• Le téléviseur transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Codeillégal

Correspondance avec les données réelles (Hexadecimal Decimal)

• Lorsque vous saisissez les [data] au format hexadecimal, veuillez consulter la table de conversion suivante.
• La commande de syntonisation des canaux (ma) utilise une valeur hexadécimale à 2 octets ([data]) pour selectionner le numéro du canal.

00: Étape 032: Étape 50 (Identité télé 50) FE: Étape 254
01: Étape 1 (Identité télé 1) 33: Étape 51 (Identité télé 51) FF: Étape 255

中

OA: Étape 10 (Identité télé 10) 63: Étape 99 (Identité télé 99) 01 00: Étape 256

0F: Étape 15 (Identité télé 15) C7: Étape 199 27 0E: Étape 9998

10: Étape 16 (Identité télé 16) C8: Étape 200 27 OF: Étape 9999

…

• Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

• Mise sous tension (commande : k a)

Pour commander la mise hors tension du téléviseur.

Transmission [k][a][[Set ID][[Data][Cr]

Données 00 : Hors tension

Accusé de réception [a][ ][Set ID][ ][OK/NG][Data][x]

Indique la mise sous tension. (Ne fonctionne que si le téléviseur est allumé.)

Transmission [k][a][[Set ID][FF][Cr]

Accusé de réception [a][[Set ID][OK/NG][Data][x]

• De la même façon, si d'autres fonctions transmettent des données « FF » basées sur ce format, la retroaction de données d'accusé de réception présente l'état de chaque fonction.

• Allongement (commande: k c) (taille de l'image principale)

Pour régler le format d'écran (format de l'image principale). Vous pouvez également régler le format de l'écran en utilisant l'options Allongement dans Q.MENU ou dans le menu IMAGE.

Transmission [k][c][[Set ID][][Data][Cr]

Données 01: Écran normal 07: 14:9 (4:3) (Europe, 0

02:Format panoramaque (16:9)

04:Zoom 09: Sur mesure
05:Zoom 2 OB:Largeur integrale (sauf Amérique (Europe, Taiwan, Moyenlatine Colombie Orient, Chine, Hong Kong, uniquely) Colombia uniquely)

06: Selon source / 10 à 1F: Zoom cinéma 1 Original à 16

Accusé de réception [c][ ][Set ID][ ][OK/NG][Data][x]

• À l'aide de l'entrée PC, vous pouvez modifier l'allongement de l'écran (16:9 ou 4:3).

• Dans les modes DTV/HDMI/Composante (haute définition), l'option Sur Mesure est disponible.

• Le mode panoramaque peut fonctionner de façon différente selon les modèles. Il est compatible entierement avec le mode DTV et partiellement avec le mode ATV.

• Sourdine écran (commande : k d)

Pour activer/désactiver la sourdine d'écran.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Données 00: Sourdine d'écran désactivée (Image activée)

Sourdine video desactivée

01: Sourdine d'écran activée (Image désactivée)

10:Sourdine video activée.

Accusé de réception [d][ ][Set ID][ ][OK/NG][Data][x]

• Si seule la sourdine video est activée, le téléviseur affichera l'afficheur. Toutefois, si la sourdine d'écran est activée, le téléviseur n'affichera pas l'afficheur.

• Sourdine volume (commande : k e)

Pour activer/désactiver la sourdine de volume.
Vou陝 pouvez également activer ou désactiver la sourdine à l'aide de la touche MUTE de la télécommande.

Transmission [k][e][[Set ID][][Data][Cr]

Données 00 : Sourdine volume activée (volume désactivé)

01: Sourdine volume désactivée (Volume activé)

Accusé de réception [e][ ][Set ID][ ][OK/NG]
[Data][x]

1. Reglage du volume (commande : k f)

Pour régler le volume.

Yououpouvezegalementreglerlevolumea l'aide des touches de volume de la telecommande.

Transmission [k][f][[Set ID][[Data][Cr]

Données Min:00 à Max.:64

Accusé de réception [f][ ][Set ID][ ][OK/NG]
[Data][x]

1. Contraste (commande: kg)

Pour régler le contrast de l'écran.

Vous pouvez également regler la netteté dans le menu IMAGE.

Transmission [k][g][[Set ID][][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]
[Data][x]

1. Brillance (commande : k h)

Pour régler la brillance de l'écran.

Vous pouvez également régler la brillance dans le menu IMAGE.

Transmission [k][h][[Set ID][][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [h][ ][Set ID][ ][OK/NG]
[Data][x]

1. Couleur (commande:ki)

Pour ajuster la tonalité de couleur de l'écran.
Vous pouvez également régler la couleur dans le menu IMAGE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [i][ ][Set ID][ ][OK/NG]
[Data][x]

1. Teinte (commande : k j)

Pour régler la teinte de l'écran.

Vous pouvez également regler la teinte dans le menu IMAGE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Données Rouge:00àVert:64

Accusé de réception [j][ [Set ID][ [OK/NG]
[Data][x]

1. Nettété (commande: k k)

Pour régler la nettede l'écran.

Vous pouvez également regler la netteté dans le menu IMAGE.

Transmission [k][k][[Set ID][[Data][Cr]

Données Min.: 00 à Max.: 32

Accusé de réception [k][ ][Set ID][ ][OK/NG]
[Data][x]

1. Sélection d'afficheur (commande : k l)

Pour activer ou désactiver l'afficheur (affichage à l'écran) à l'aide de la télécommande.

Transmission [k][I][ ][Set ID][ ][Data][Cr]

Données 01 : Afficheur 01 : Afficheur activé désactifé

Accusé de réception [I][ [Set ID][ [OK/NG] Data][x]

1. Mode de verrouillage de la télécommande (commande: km)

Pourverrouiller la telecommande et les commandes du panneau avant du téléviseur.

Données 01 : Verrouillage01 : Verrouillage activé désactifé

Accusé de réception [m][ ][Set ID][ ][OK/NG]
[Data][x]

• Si vous n'utilise pas la télécommande, utilisez ce mode.

Lorsque l'alimentation principale est déconnectée et reconnectcée (débranchement et branchement, au bout de 20 à 30 secondes), le verrouillage de la commande externe est annulé.

• En mode attente (DC désactivé par mise en arrêt ou commande « ka », « mc »), et si les touches sont verrouillées, le téléviseur ne s'allumera pas en appuyant sur le bouton de mise en marche de la télécommande ou du téléviseur.

• Équilibre (commande : k t)

Pour régler l'équilibre.

Vou pouve égarlement régler l'équilibre dans le menu AUDIO.

Transmission [k][t][[Set ID][][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [t][ ][Set ID][ ][OK/NG]
[Data][x]

1. Température de couleur (commande : x u)

Pour régler la température de la couleur. Vous pouvez également régler la température de la couleur dans le menu IMAGE.

Transmission[x][u][[SetID][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [u][ ][Set ID][ ][OK/NG]
[Data][x]

1. Méthode ISM (commande : j p) (dévelopeur plasma uniquement)

Pour régler la méthode ISM. Vous pouvez aussi régler la méthode ISM dans le menu OPTION.

Transmission [j][p][[Set ID][[Data][Cr]

Données:02:Orbiter

08: Normal

20:Tracecouleur

Accusé de réception [p][ ][Set ID][ ][OK/NG]
[Data][x]

1. Économie d'énergie (commande : j q)

Pour réduire la consommation énergétique de votre téléviseur. Vous pouze aussi régler l'option Économie d'énergie dans le menu IMAGE.

Transmission [j][q][[Set ID][][Data][Cr]

Données

00:Arret

01: Minimum

02:Moyen

03:Maximum
04:Auto
05: Écran désactivement

• (selon le modele)

Accusé de réception [q][ ][Set ID][ ][OK/NG]
[Data][x]

1. Commandes de syntonisation (commande : m a)

2. Cette commande peut fonctionner de façon différente en fonction du modele et du signal.

3. Modèles vendus en Europe, au Moyen-Orient, en Colombie et en Asie, à l'exception de la Corée du Sud et du Japon

4. Sélectionner les chaînes en fonction des numérores physiques suivants.

Transmission [m][a][ ][Set ID][ ][Data 00][ ][Data 01]
[ ][Data 02][Cr]

[Data 00][Data 01] Données de canal

Données 00 : Données de canal octet haut

Données 01: Données de canal octet bas

-00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d'entrée (analogue)

• 00 : telé terrestre (ATV)

• 80: telé par cable (CATV)

• Terrestre numérique/câble/satellite

[Data 00][Data 01] Données de canal

Données 00: Données de canal haut

Données 01 : Données de canal bas

-00 00 à 27 OF (décimale : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

• 10: telé terrestre (DTV)
• 20: radio terrestre (Radio)
• 40 : télé par satellite (SDTV)
• 50 : radio par satellite (S-Radio)
• 90 : telé par cable (CADTV)

• a0: radio par cable (CA-Radio)

• Exemples de commandes de syntonisation :

• Syntoniser la chaîne analogique terrestre (PAL) 10. Identité télé = Tout = 00

Données 00 & 01 = Données de canal 10 = 00 10

Données 02 = Télé analogique terrestre = 00

Résultat = ma 00 00 0a 00

1. Syntoniser la chaine numérique terrestre (DVB-T) 01. Identité télé = Tout = 00

Données 00 & 01 = Données de canal 1 = 00 01

Données 02 = Télé numérique terrestre = 10

Résultat = ma 00 00 01 10

1. Syntoniser la chaîne satellite (DVB-S) 1000.

Identité télé = Tout = 00

Données 00 & 01 = Données de canal 1000 = 03 E8

Données 02 = Télé numérique par satellite = 40

Résultat = ma 00 03 E8 40

Accusé de réception [a][ ][Set ID][ ][OK][Data 00]
[Data 01][Data 02][x] [a][ ][Set ID][ ][NG][Data 00]
[x]

• Modèles vendus en Coree du Sud, en Amérique du Nord, en Amérique latine, à l'exception de la Colombie

Pour symponiser les chaînes en fonction des numéroes physiques, majorés ou mineurs suivants.

Transmission [m][a][0][Data00][Data01] [Data02][Data03][Data04][Data05][Cr]

Les chaînes numériques possèdent un numéro de canal physique, majeur et mineur. Le numéro physique est le numéro de canal numérique réel, le numéro majeur est le numéro auquel le canal doit être assigné et le mineur correspond au sous-canal. Comme le syntoniseur ATSC assigne automatiquement les chaînes au numéro majeur/ mineur, le numéro physique n'est pas requis pour l'envoi d'une commande en mode numérique.

• Analogique terrestre/cable

Données 00 : Numéro de canal physique

• Terrestre (ATV) : 02 à 45 (décimale : 2 à 69)

• Câble (CATV) : 01, 0E à 7D (décimale : 1, 14 à 125)

[Data 01 à 04] : Numéro de canal major/mineur

Données 01 & 02: xx (non utilise)

Données 03 & 04 : xx (non utilise)

Données 05 : Source d'entrée (analogue)

• 00 : telé terrestre (ATV)

• 01: telé par cable (CATV)

• Terrestre numérique/cable

Données 00 : xx (non utilise)

[Data 01][Data 02]: Numéro de canal major

Données 01 : Données de canal octet haut

Données 02 : Données de canal octet bas

• 00 01 à 27 OF (décimale : 1 à 9 999)

[Data 03][Data 04]: Numéro de canal mineur

Données 03 : Données de canal octet haut

Données 04 : Données de canal octet bas

Données 05 : Source d'entrée (numérique)

• 02: Television terrestre (DTV) - Utiliser le numero de canal physique
• 06: Television par cable (CADTV) - Utiliser le numero de canal physique
• 22: Television terrestre (DTV) - Ne pas utiliser le numéro de canal physique
• 26: Television par cable (CADTV) - Ne pas utiliser le numero de canal physique
• 46: Câble (CADTV) - Numéro de canal major unquèment (canal en une partie)

Deux octets sont disponibles pour chaque numéro de canal major et mineur mais seul l'octet bas (le second) est généralement utilisé (octet haut = 0).

• Examples de commandes de syntonisation :

• Syntoniser la chaîne analogue par cable (NTSC) 35.
  Identité télé = Tout = 00
  Données 00 = Données de canal 35 = 23
  Données 01 et 02 = Pas de majeur = 00 00
  Données 03 et 04 = Pas de mineur = 00 00
  Données 05 = Télé analogique terrestre par cable = 01
  Total = ma 00 23 00 00 00 00 01

• Syntoniser la chaîne numérique terrestre (ATSC) 30-3.
  Identité télé = Tout = 00
  Données 00 = Physique inconnu = 00
  Données 01 et 02 = Le major est 30 = 00 1E
  Données 03 et 04 = Le mineur est 3 = 00 03
  Données 05 = Télé numérique terrestre = 22
  Total = ma 00 00 00 1E 00 03 22

Accusé de réception [a][ ][Set ID][ ][OK][Data 00]
[Data 01][Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]

• Modèles vendus au Japon

Pour syntoniser les chaines en fonction des
numeros physiques, majores ou mineurs suivants. Transmission [m][a][0][Data00][ Data01] [Data02][Data03][Data04][Data05][Cr]

• Terrestre numérique/câble/satellite

Données 00 : xx (non utilise)

[Data 01][Data 02]:Numero de canal major Données 01:Données de canal octet haut Données 02:Données de canal octet bas -00 01 à 27 OF (decimale : 1 à 9 999)

[Data 03][Data 04]: Numéro de canal mineur (non utilisé sur satellite)

Data 03: Données de canal octet haut Data 04: Données de canal octet bas

Data 05: Source d'entrée (numérique/satellite pour Japon)

-02：tele terrestre (DTV)
-07:BS(satellite de radiodiffusion)
-08:CS1(satellite de communication 1)
-09:CS2 (satellite de communication 2)

• Exemples de commandes de syntonisation :

1 Syntoniser la chaine numérique terrestre (ISDB-T) 17-1.
Identité telé = Tout = 00
Données 00 = Physique inconnu = 00
Données 01 & 02 = Le major est 17 = 00 11
Données 03 & 04 = Le mineur est 1 = 00 01
Données 05 = Télé numérique terrestre = 02
Total = ma 00 00 00 11 00 01 02
2. Syntoniser la chaine 30 du satellite de radiodiffusion (ISDB-BS).
Identité telé = Tout = 00
Données 00 = Physique inconnu = 00
Données 01 et 02 = Le major est 30 = 00 1E
Données 03 & 04 = Non utilisé = 00 00
Données 05 = Télé par satellite BS = 07
Total = ma 00 00 00 1E 00 00 00 07

*Cette fonction peut varier d'un modele a I'autre. Accuse de reception [a][ [Set ID][ [OK][Data 00] [Data 01][Data 02][Data 03][Data 04][Data 05] [x][a][ [Set ID][ [NG][Data 00][x]
18. Ajout/Saut de programme (commande : m b) Pour sauter la chaine (programme) actuelle la prochaine fois. Transmission [m][b][ ][Set ID][ ][Data][Cr]

Données 00: Suppr.(ATSC,ISDB)/ 01: Ajouter Sauter(DVB)

Accusé de réception [b][ ][Set ID][ ][OK/NG]
[Data][x]

• Définir l'état du canal enregistré comme Suppr. (ATSC, ISDB)/sauter (DVB) ou ajouter.
• Touche (commande: m c)

Pour envoyer le code clé de télécommande IR. Transmission [m][c][[Set ID][[Data][Cr]

Données Code clé - Voir p. 2. Accusé de réception [c][ ][Set ID][ ][OK/NG] [Data][x]

1. Commande rétroéclairage (commande : m g)
2. Pour les téléviseurs ACL ou à DEL Pour contrôler le rétroéclairage.

Transmission [m][g][[Identité télé][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]
[Data][x]

Commande de la luminosité du panneau (commande: m g)

• Télévisuer plasma uniquement Permet de contrôle la luminosité du panneau. Transmission [m][g][ ][Identité télé][ ][Data][Cr]

Données Min.: 00 à Max.: 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]
[Data][x]

1. Sélection de source (commande : x b)
   (Source image principale) Pour sélectionner la source d'entrée pour l'image principale.
   Transmission [x][b][ ][Set ID][ ][Data][Cr]

Données

00：DTV 01：CADTV

02: DTV Satellite ISDB-BS (Japon)

03:ISDB-CS1 (Japon)

04:ISDB-CS2(Japon)

11:CATV

20:AVouAV121:AV2

40:Composante1 41:Composante2

90:HDMI1 91:HDMI2

92:HDMI3 93:HDMI4

Accusé de réception [b][ ][Set ID][ ][OK/NG]
[Data][x]

• Cette fonction peut varier en fonction du modele et du signal.

• 3D (commande : x t) (modèles 3D uniquement) (selon le modele)

Pour passer au mode 3D du téléviseur.

Transmission[x][t][[SetID][][Data00][][Data01]
[]Data02][][Data03][Cr]

Données Structure

[Données 00] 00:3D activée

01:3D désactivée

02:3D à 2D

03:2D à 3D

[Données 01] 00:Haut et bas

01:Cote a cote

02:Echiquier

03: Séquentiel image par image

04: Entrelacement de colonnes

05:Entrelacement de lignes

[Données 02] 00: Droite à gauche

01:Gauche a droite

[Données 03] Rendu 3D (profondeur 3D) : Min. :

00 - Max.: 14

(* transmission par code hexadécimal)

• Si [Données 00] = 00 (3D activée), [Données 03] est ignorée.
• Si [Données 00] = 01 (3D désactivée) ou 02 (3D à 2D), [Données 01], [Données 02] et [Données 03] sont ignores.
• Si [Données 00] = 03 (2D à 3D), [Données 01] et [Données 02] sont ignorées.
• Toutes les options de 3D ([Data 01]) peuvent ne pas'être disponibles selon le signal video ou de diffusion.

[Données 00]	[Données 01]	[Données 02]	[Données 03]
00 O O X
01 X X X
02 X X X
03 X X O

X:Nonutilisé

Accusé de réception [t][ ][Set ID][ ][OK][Data00]
[Data01][Data02] [Data03][x][t][ ][Set ID][ ][NG]
[Data00][x]

1. E3D etendu (commande : x v) (modèles 3D uniquement) (selon le modele)

Pour modifier l'option 3D du téléviseur.

Transmission [x][v][[Set ID][][Data 00][]

[Data 01][Cr]

[Data 00] option 3D

00: Correction de l'image 3D
01: Profondeur 3D (le mode 3D n'est disponible qu'en mode manuel)
02 : Point de visualisation 3D
06: Correction des couleurs 3D
07:Zoom son 3D
08:Vue d'imagenormale
09:Mode 3D (genre)

[Data 01] L'intervalle de cette valeur est définie pour chaque option 3D déterminée par [Data 00].

1) Si [Data 00] = 00

00:Droite a gauche

01:Gauche a droite

2)Si [Data 00] = 01, 02

La plage de valeurs de données (0 - 20) modifie automatiquement la plage de visualisation (-10 - +10) (selon le modele)

3) Si [Data 00] = 06, 07, 08

00:Arret

01:Marche

4) Si [Data 00] = 09

00:Standard

01:Sport

02:Cinéma

03:Extreme

04:Manuel

Accusé de réception [v][ ][Set ID][ ][OK][Data00] Data01][x][v][ ][[Set ID][ ][NG][Data00][x]

Life's Good
