Caractéristique	Détails
Taille de l'écran	60 pouces
Résolution	4K Ultra HD (3840 x 2160)
Technologie d'affichage	LED
Fréquence de rafraîchissement	60 Hz
Connectivité	3 x HDMI, 2 x USB, 1 x Ethernet, Wi-Fi intégré
Audio	20 W (2 x 10 W), Dolby Digital
Dimensions (sans pied)	1358 x 788 x 81 mm
Poids (sans pied)	27,2 kg
Système d'exploitation	webOS
Consommation énergétique	150 W (en fonctionnement), 0,5 W (en veille)
Garantie	2 ans
Maintenance	Nettoyage de l'écran avec un chiffon doux, mise à jour du firmware via le menu des paramètres
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable

FOIRE AUX QUESTIONS - 60UJ6300 LG

Pourquoi mon téléviseur LG 60UJ6300 ne s'allume-t-il pas ?

Vérifiez que le téléviseur est correctement branché à une prise électrique fonctionnelle. Assurez-vous que la télécommande fonctionne et que les piles ne sont pas usées. Essayez de maintenir enfoncé le bouton d'alimentation sur le téléviseur pendant quelques secondes.

Comment connecter mon téléviseur LG 60UJ6300 à Internet ?

Accédez au menu 'Paramètres', puis sélectionnez 'Réseau'. Choisissez 'Configurer le réseau' et suivez les instructions pour vous connecter à votre réseau Wi-Fi ou via Ethernet.

Que faire si l'image de mon téléviseur est floue ?

Vérifiez que le câble HDMI est correctement connecté et en bon état. Assurez-vous que la source d'entrée est correctement sélectionnée. Vous pouvez également ajuster les paramètres d'image dans le menu 'Paramètres'.

Comment réinitialiser mon téléviseur LG 60UJ6300 aux paramètres d'usine ?

Accédez à 'Paramètres', puis sélectionnez 'Général'. Faites défiler jusqu'à 'Réinitialiser aux paramètres d'usine' et suivez les instructions à l'écran. Cela supprimera toutes les configurations personnalisées.

Pourquoi le son de mon téléviseur LG 60UJ6300 ne fonctionne-t-il pas ?

Vérifiez que le volume n'est pas sur 'Muet'. Assurez-vous que le mode audio est correctement configuré et que les câbles audio sont bien connectés si vous utilisez des haut-parleurs externes.

Comment mettre à jour le logiciel de mon téléviseur LG 60UJ6300 ?

Accédez au menu 'Paramètres', puis sélectionnez 'À propos de ce téléviseur'. Choisissez 'Vérifier les mises à jour' et suivez les instructions pour télécharger et installer la dernière version du logiciel.

Quelles sont les options de connectivité disponibles sur le LG 60UJ6300 ?

Le téléviseur LG 60UJ6300 dispose de plusieurs ports HDMI, USB, Ethernet, ainsi que de la connectivité Wi-Fi pour le streaming et l'accès à Internet.

Comment utiliser les applications de streaming sur mon téléviseur LG 60UJ6300 ?

Appuyez sur le bouton 'Home' de la télécommande pour accéder au menu d'accueil. Sélectionnez l'application de streaming souhaitée (comme Netflix ou YouTube) et suivez les instructions pour vous connecter ou créer un compte.

MODE D'EMPLOI 60UJ6300 LG

Sécurité et références

TELEVISEUR DEL*

• Les téléviseurs DEL de LG sont dotés d'écrans ACL avec rétroéclairage DEL.

Veuillez dire ce manuel attentivement avant d'utiliser l'appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

43UJ6300

49UJ6300

55UJ6300

60UJ6300

65UJ6300

43UJ6050

49UJ6050

55UJ6050

60UJ6050

65UJ6050

43UJ6350

49UJ6350

55UJ6350

60UJ6350

65UJ6350

AVERTISSEMENT! Directives de sécurité importantes

Lisez ces directives. Conservez ces directives.

Soyez attentif à tous les averissements. Suivez toutes les directives.

MISE EN GARDE

Ce symbole a pour fonction d'alerter l'utilisateur de la presence de tension dangereuse non isolée à l'intérieur du boîtier de l'appareil qui pourrait être d'une puissance suffisante pour cause une électrocution.

Ce symbole vise à alerter l'utilisateur de la présence de directives d'utilisation et de maintenance (entretien) importantes dans la documentation accompagnant l'appareil.

AVERTISSEMENT: AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU À L'HUMIDITE.

N'utilisez pas cet appeareil pres de I'eau.
- Nettoyez uniquement avec un linge sec.
- Ne bloquez pas les orifices de ventilation.
Installez le produit en respectant les directives du fabricant.
- N'installez pas le produit pres de sources de chaleur comme les radiateurs, les bouches de chaleur, les jours et tout autre appareil (y compris les amplificateurs) produit de la chaleur.
- Ne contourez pas le dispositif de sécurité que constituent la fiche polarisée ou la mise à la terre. Une fiche polarisée a deux lames, l'une d'elles étant plus large que l'autre. Une fiche de mise à la terre comporte deux lames et une broche de mise à la terre. La lame plus large ou la broche de mise à la terre sont fournies pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise, consultez un electricien afin de faire replacer la prise obsolete.
- Protégez le cordon d'alimentation de manière à ce qu'il ne soit ni piétiné ni pince, particulièrement au niveau de la fiche, des prises de courant et à l'emplacement de sortie du cordon sur l'appareil.

• N'utilisez que les articles ou les accessoires recommendés par le fabricant.
  Utilisez uniquement avec un chariot, un socle, un trépied ou une table recommandié par le fabricant ou vendu avec l'appareil. Si vous utilisez un chariot, faites preuve de prudence lors du déplacement de celui-ci et de l'écran, afin de prévenir les blessures causées par un basculement.

• Débranchez cet apparéil pendant les orages électriques ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Laissez le personnel qualifié se charger de l'entretien. Faites appel à un fournisseur de services d'entretien lorsque l'appareil a été endommagé d'une quelconque façon, notamment si la fiche ou le cordon d'alimentation est endommagé, si une substance liquide a été déversée sur l'appareil, si des objets sont tombés sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il cesse de fonctionner correctement ou s'il a été échépé.
• Evitez d'appuyer fortement sur l'écran avec la main ou un object pointu, comme un ongle, un crayon ou un stylo, et evitez d'égratigner l'écran.
• N'insérez aucun objet métallique ou conducteur dans le cordon d'alimentation. Ne touchez pas l'extrémité du cordon d'alimentation lorsqu'il est branche.
• Gardez le matériel antihumidité et le matériel d'emballage en vinyle hors de la portée des enfants. Le matériel antihumidité est dangereux pour la santé s'il est avalé. Si le matériel est avalé accidentellement, provoquez un vomissement et rendez-vous immédiatement à l'hopital le plus pres. De plus, le matériel d'emballage en vinyle peut entraîner la suffocation. Gardez-le hors de la portée des enfants.
• Relatif au cordon d'alimentation (peut varier selon le pays):

Consultez la page des caractéristiques du présent guide d'utilisation pour vous en assurer. Ne branche pas un trop grand nombre d'appareils dans une même prise d'alimentation c.a., car cela pourrait cause un incendie ou une électrocution. Ne surchargez pas les prises de courant murales. Les prises de courant murales surchargees, les prises de courant murales ou les rallonges desserrées ou endommages, les cordons d'alimentation dénudés ou endommages ainsi que les revêtements de fil fissures sont dangereux. Chacune de ces conditions peut entraîner une électrocution ou provoquer un incendie.

Examinez périodiquement le cordon de votre apparéil. S'il présente des dommages ou des signes de déterioration, débranchez-le, cessez d'utiliser l' apparéil et faites replacer le cordon par une piece de rechange identique par un fournisseur de services d'entretien autorisé. Protegez le cordon d'alimentation contre les dommages physiques ou mécaniques. Veillez notamment à ce qu'il ne soit pas tordu, déforme, pince, coince dans une porte ou piétiné. Soyez particulièrement attentif aux fiches, aux prises de courant murales et à l'emplacement de sortie du cordon sur l' apparéil. Ne déplacez pas le téléviseur si le cordon d'alimentation est branché. N'utilise pas un cordon d'alimentation endommagé ou desserré. Assurez-vous de saisir la fiche lorsque vous débranchez le cordon d'alimentation. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.

• Afin de réduire le risque d'incendie ou d'électrocution, n'expose pas ce produit à la pluie, à l'humidité ou à d'autres liquides. Ne touche pas le téléviseur si vos mains sont mouillées. N'installez pas ce produit pres d'objets inflammables comme de l'essence ou des chandelierles, et ne l'expose pas directement à l'air conditionné.

• N'utilisez pas d'équipement électrique à haute tension près du téléviseur ( comme un tue-mouches électrique). Cela pourrait entrainer un mauvais fonctionnement de l'appareil.

• Le moniteur ne doit pas etre exposé à l'égouttement d'un liquide ou a des éclaboussures, et vous devez eviter de poser des objets replis de liquide, comme des vases, des tasses,etc.,sur I'appareil ou au-dessus de celui-ci (par exemple, sur un tableau).

- Mise à la terre

(Sauf pour les apparèels non mis à la terre.) Assurez-vous de brancher le fil de mise à la terre afin de prévenir tout risque d'électrocution (p. ex., un téléviseur doté d'une fiche c.a. avec broche de mise à la terre devrait être branché dans une prise électrique murale c.a. avec mise à la terre). Si la mise à la terre n'est pas possible, un electricien qualifié doit installer un disjoncteur pour la prise. Ne tentez pas demettre l'appareil à la terre en le raccordant à des cables téléphoniques, à un paratonnerre ou à des canalisations de gaz.

• Tant que cet apparéil est branché sur la prise de courant murale c.a., il n'est pas déconnecté de la source d'alimentation c.a. même s'il est mis hors tension.

• Ne tentez de modifier cet apparéil d'aucune manière sans avoir obtenu au préalable l'autorisation écrite de LG Electronics. Une modification non autorisée pourrait annuler l'autorisation accordée à l'utilisateur de faire fonctionner cet apparéil.

• Mise à la terre d'antennes extérieures (peut varier selon le pays):

Si une antenné extérieur est installée, suivez les précautions ci-dessous. Un système d'antennes extérieures ne devrait pas se trouver à proximé des lignes aériennes d'électricité, d'autres circuits électriques d'éclairage ou d'alimentation, ou à un endroit où il peut entraîre en contact avec de telles lignes électriques ou de tels circuits d'alimentation, puisque des blessures graves, voire la mort, pourraient se produit. Assurez-vous que le système d'antennes est mis à la terre, afin de fournir une certaine protection contre les surtensions et les accumulations d'électricité statique. L'article 810 du Code national de l'électricité (NEC) des États-Unis fournit des renseignements relatifs à la procédure conforme de mise à la terre du mât et de la structure d'appui ainsi que de mise à la terre du cable de connexion au dispositif de décharge de l'antenne, en plus de renseignements relatifs au format des fils de mise à la terre, à la position du dispositif de décharge de l'antenne, au branchement des electrodes de masse et aux exigences de mise à la terre de l'électrode.

Mise à la terre de l'antenne en vertu du Code national de l'électricité, ANSI/NFPA 70

Déplacement

Assurez-vous que l'appareil est hors tension, débranché et que tous les cables ont été rétirés. Deux personnes ou plus peuvent être requises pour porter les téléviseurs de grandes dimensions. N'applique aucune pression (provenant de vous-même ou d'un élément extérieur) sur le panneau avant du téléviseur.

- Ventilation

Installez votre téléviseur à un endroit où la ventilation est suffisante. N'installez pas votre apparéil dans un espace confiné comme une bibliothèque. Ne couvrez pas ce produit d'un drap ou d'autres matérieliaux lorsqu'il est branché. N'installez pas l' apparéil dans un endroit excessivement poussièreux.

• Prenez soit de ne pas toucher aux ouvertures de ventilation. Lorsque le téléviseur fonctionne pendant de longues périodes, les ouvertures de ventilation peuvent开发商chaudes. Cela ne nuit aucunement à la performance de l'appareil et ne l'endommage pas.
• Si vous sentez une odeur de fumée ou d'autres odeurs provenant du télévisuer, débranchez le cordon d'alimentation et contactez un centre de services autorisé.

• Si de l'eau ou toute autre substance s'infiltré dans le produit (p. ex. un adaptateur c.a., un cordon d'alimentation ou un téléviseur), débranche le cordon d'alimentation et communiquez avec le centre de service immédiatement. Dans le cas contraire, cela peut provoquer un incendie ou une décharge électrique. 3

• N'installez pas ce produit sur un mur où il pourrait etre exposé à de l'huile ou à un brouillard d'huile; cela peut l'endommager et provoquer sa chute.

• Utilisez un adaptateur c.a. autorisé et un cordon d'alimentation approuvé par LG Electronics. Dans le cas contraire, cela peut provoquer un incendie, une décharge électrique, un mauvais fonctionnement ou une ALTERATION du produit.

• Ne démontez jamais l'adaptateur c.a. ou le cordon d'alimentation. Cela peut provoquer un incendie ou une décharge électrique.

• Manipulez l'adaptateur avec soin pour éviter de l'échapper ou de le frapper. Un impact pourrait l'endommager.

• Evitez que le produit soit directement exposé à la lumière du jour.

• Ne touchez jamais CET appareil ou cette antennependant un orage.

• Lors de la pose du téléviseur au mur, assurez-vous de ne pas le suspendre à l'aide du cable de signal ou d'alimentation se trouvant à l'arrière.

• Evitez de heurter l'appareil et assurez-vous qu'aucun object ne tombe sur celui-ci ou n'entre en contact avec l'écran.

- DEBRANCHEMENT DE L'APPAREIL DE LA SOURCE D'ALIMENTATION PRINCIPALE

Pour débrancher l'appareil, retirez la fiche d'alimentation de la prise de courant. La fiche d'alimentation doit demeurer entièrement accessible afin de pouvoir débrancher l'appareil en cas d'urgence.

Assurez-vous que le cordon d'alimentation est correctement branché dans la fiche d'alimentation électrique du téléviseur.

- Piles

Assurez-vous de ranger les accessoires (piles ou autres) dans un lieu sur et hors de la portée des enfants.

• Cet apparéil fonctionne avec des piles. Il est possible que des règlements en matière d'environnement vous obligent àmettre ces piles au rebut. Veuillez communiquer avec les autorités locales pour plus de renseignements sur la mise au rebut ou sur le recyclage des piles usagées.

• Ne jetez pas les piles dans le feu.

• Ne court-circuitez pas les piles, ne les démontez pas et ne les laissez pas surchauffer.

Nettoyage

Lors du nettoyage, débranchez le cordon d'alimentation et essuyez l'appareil avec un lingedoux pour éviter de I'égratigner. Ne vaporisepas d'eau ou d'autres liquides directement sur le téléviseur, car cela pourrait cause uneelectrocution. Ne nettoyez pas avec des produits chimiques comme de I'alcool, des solvants et du benzène.

Preparation

• Lorsque le télévisueur est allumé pour la première fois après sa sortie de l'usine, son initialisation peut prendre environ une minute.
• L'image présente peut ne pas correspondre à votre téléviseur.
• L'affichage à l'écran de votre téléviseur peut différer légarement de l'illustration duprésent manuel.
• Les menus et les options offerts peuvent différer en fonction des entrées ou du contrôle de produit que vous utilisez.
• De nouvelles fonctionnalités pourraient être ajoutées à ce téléviseur dans le futuror.
• Les articles fournis avec votre produit peuvent varier selon le modele.
• Les caractéristiques du produit ou le contenu de ce manuel peuvent être modifiés sans préavis, pour reflérer la mise à niveau des fonctions du produit.
• Pour que la connexion soit optimale, les connecteurs des cables HDMI et des dispositifs USB devraient avoir un rebord de moins de 10 mm (0,39 pouce) d'épaissur et de moins de 18 mm (0,7 pouce) de largeur.
• Si le cable ou la clé USB n'entre pas dans le port USB du télévisuer, servez-vous d'un cable de rallonge compatible avec USB 2.0.
• Utilisez un cable certifié portant le logo HDMI. Si vous n'utilise pas un cable HDMI certifié, l'écran peut ne pas s'afficher ou un problème de connexion peut se produit.

• Types de cables HDMI recommendés (de 3m ou moins)

• Cable HDMI®/TM haute vitesse

• Câble HDMI®/™ haute vitesse avec Ethernet

^*A≤ 10 mm (0,39 pouce)

*B ≦ 18 mm (0,7 pouce)

• Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilise pas d'éléments nonapprovés.
• Tout dommage ou blessure cause par l'utilisation d'un élément non apprové n'est pas couvert par la garantie.

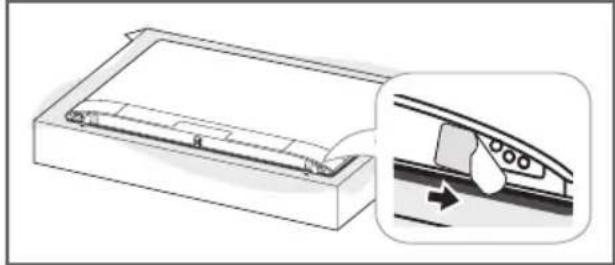

• Certains modèles ont une fine pellicule apposée sur l'écran. Celle-ci fait partie du téléviseur; il ne faut pas la retireur.

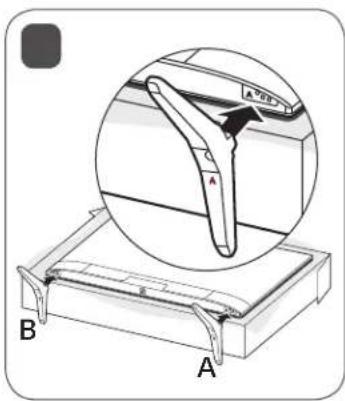

• Pour fixer le support au téléviseur, placez l'écran face contre une table ou une surface plane matelassée afin de le protégger contre les ravures.
  Assurez-vous que les vis sont visées complètement. (Si elles ne sont pas suffisamment visées, le téléviseur peut basculer vers l'avant après avoir été installé.)
• Ne serrez pas trop les vis, car elles peuvent s'user et se relâcher.
  Assurez-vous d'essorer l'exces d'eau ou de produit de nettoyage du linge.
• Ne vaporisez pas d'eau ou de produit nettoyant directement sur l'écran du téléviseur.
  Assurez-vous de vaporiser juste assez d'eau ou de nettoyant tout usage sur un chiffon sec pour nettoyer sur l'écran.

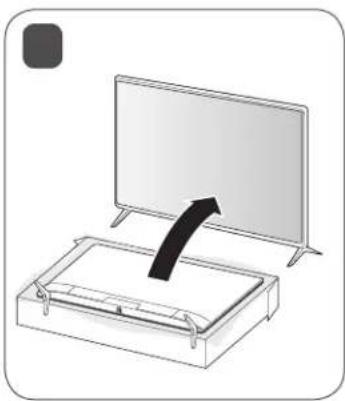

Soulèvement et déplacement du téléviseur

Lorsque vous désirez déplacer ou soulever le téléviseur, lisez tout d'abord ce qui suit pour éviter d'égratigner ou d'endommager le téléviseur, ainsi que pour effectuer un transport sécurité sans égard au type et à la taille du téléviseur.

• Il est recommandé de déplacer le téléviseur en utilisant la boîte ou le matériel d'emballage dans lequel il a été livré à l'origine.
• Avant de déplacer ou de soulever le téléviseur, débranchez le cordon d'alimentation et tous les cables.

Lorsque you manipulez le téléviseur, you devriez l'orienter pour que I'écran ne soit pas contre you, et ce, pour éviter de l'endommager.

Tenez fermement le haut et le bas du cadre du téléviseur. Assurez-vous de ne pas tener la partie transparente, le haut-parleur ou la grille de haut-parleur du téléviseur.

• Deux personnes, au minimum, sont requises pour déplacer un téléviseur de grande taille.

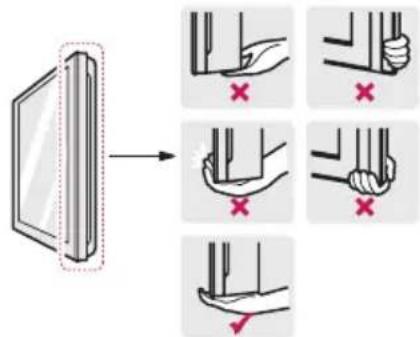

  Lorsque yous transportez un telleviseur dans vos mains, tenez-le tel qu'il est montré dans l'illustration ci-contre.
  Lorsque vous transportez le téléviseur, evitez de l'exposer à des choses ou à des vibrations excessives.
  Lorsque yous transportez le televiseur, maintenez-le a la verticale; ne le tournez jamais sur le cote et ne le penchez pas a gauche ou a droite.
• Lors de la manipulation du téléviseur, veillez à ne pas endommager les boutons en saillie.

• Evitez de toucher à l'écran, puisque cela pourrait cause des dommages à celui-ci.
• Ne déposez pas le produit sur le plancher si la partie avant (l'écran) n'est pas posée sur une surface coussinée. Cela pourrait endommager l'écran.

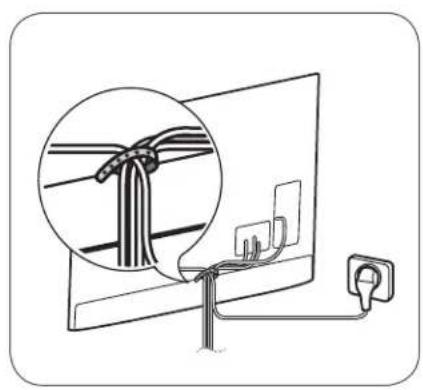

• Ne déplacez pas le téléviseur en le tenant par le serre-cables, ce qui peut briser le serre-cables et ensuite cause des blessures ou endommager le téléviseur. (Selon le modele)

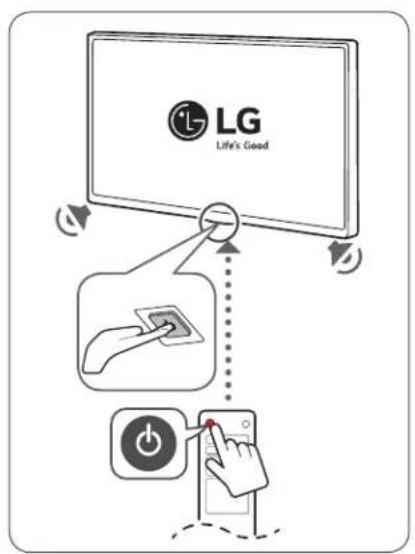

Utilisation du bouton

Vous pouvez commander le téléviseur à l'aide du bouton.

Fonctions de base

Mise sous tension (appuyez) Mise hors tension1 (maintenez enforcé) Commande du menu (appuyez2) Sélection du menu (maintenez enforcé3)

1 Toutes les applications actives seront fermées.
2. Vous pouvez acceder au menu et le régler en appuyant sur le bouton lorsque le téléviseur est allumé.
3 You pouvez utiliser cette fonction lorsque vous accedez à la commande du menu.

Réglagedu menu

Lorsque le téléviseur est allumé, appuyez une fois sur le bouton «Voues pouvez régler les éléments du menu à l'aide des boutons.

	Met l'appareil hors tension.
	Change de source d'entrée.
	Parcourt les chaînes enregistrées.
+	Règle le volume.

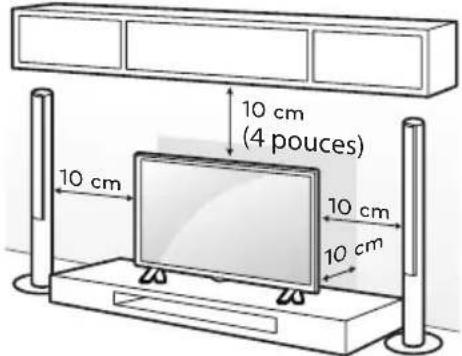

Installation sur une table

1 Soulevez et placez le téléviseur en position verticale sur une table.

• Laissez au minimum un espace de 10 cm (4 pouces) entre le mur et le téléviseur pour une ventilation ajustate.

2 Raccordez le cordon d'alimentation à une prise murale.

Lors de l'assemblage du produit, n'applique pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommager le produit.)

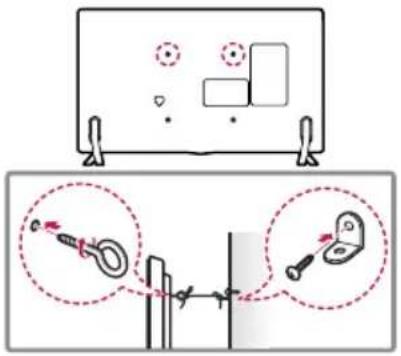

Fixation du téléviseur sur un mur

(Selon le modele)

1 Insérez et serrez les boulons à oeil ou les supports et les boulons à l'arrête du téléviseur. - Si des boulons sont insérés dans les emplacements des boulons à oeil, retirez tout d'abord les boulons.
2 Fixez les supports de fixation murale au mur à l'aide des boulons. À l'arrête du téléviseur, alignez les boulons à œil sur les emplacements correspondants de la fixation murale.
3 Attachez les boulons à œil aux supports de fixation murale à l'aide d'une corde solide. Assurez-vous d'installer la corde pour qu'elle soit horizontale relativement à une surface plane.

Assurez-vous que les enfants ne grimpent pas sur le télévisuer et ne se suspendent pas a celui-ci.
Utilisez une plateforme ou un meuble qui est suffisamment solide et large pour soutenir le téléviseur de manière sécurité.
- Les supports, les boulons et les cordes sont facultatifs. Vous pouvez obtenir des accessoires supplémentaires auprès de votre détaillant local.

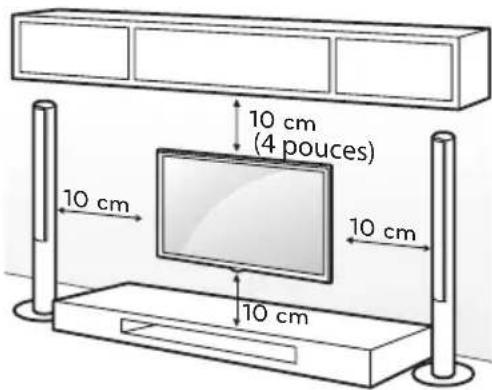

Installation sur un mur

Une fixation murale optionnelle peut être utilisée pour installer votre téléviseur LG. Consultez votre fournisseur local afin de tracer une fixation murale qui correspond aux normes VESA de votre modele de téléviseur. Posez soigneusement le support de fixation murale au dos de votre téléviseur. Installé-le sur un mur solide qui est perpendicular au sol. Si vous posez le téléviseur sur d'autres matériaux de construction, veuilles faire appel à du personnel qualifié pour installer la fixation murale. Des directives détaillées seront comprises avec la fixation murale. Nous vous recommendons d'utiliser une fixation murale de marque LG. La fixation murale de LG est facile à ajuster et les cables s'y branchent aisément. Si vous n'utilise pas une fixation murale de LG, utilisez un support permettant de poser l'appareil au mur de façon sécurité et offrant suffisamment d'espace pour la connexion des appeareils externes. Si vous utiliser une fixation non régliable, posez-la sur le mur. Branchez d'abord les cables sur le téléviseur, puis placez le téléviseur sur la fixation murale.

Assurez-vous d'utiliser les vis et les fixations murales qui repondent aux normes VESA. Les dimensions standards des trousses de fixation murale sont indiquées dans le tableau suivant.

Modèle 43UJ6300	43UJ6050 43UJ6350	49UJ6300 49UJ6050 49UJ6350 55UJ6300 55UJ6050 55UJ6350
VESA (A x B) 200 x 200 300 x 300
Vis standard M6 M6
Nombre de vis 4
Fixation murale (facultative)	LSW240B MSW240	LSW350B MSW240

Modèle 60UJ6300
	60UJ6050
	60UJ6350
	65UJ6300
	65UJ6050
	65UJ6350
VESA (A x B) 300 x	300
Vis standard M6
Nombre de vis 4
Fixation murale (facultative)	LSW350B

• Avant d'instructor le téléviseur sur une fixation murale, retirez son support en suivant la procEDURE inverse de l'installation du support.

• Au moment d'installer la fixation murale, il est conseilé d'appliquer du ruban adhésif sur les trouès du support afin de les couvrir et d'éviter que la poussière s'y accumule ou que des insectes s'y introduisent. (Selon le modele)

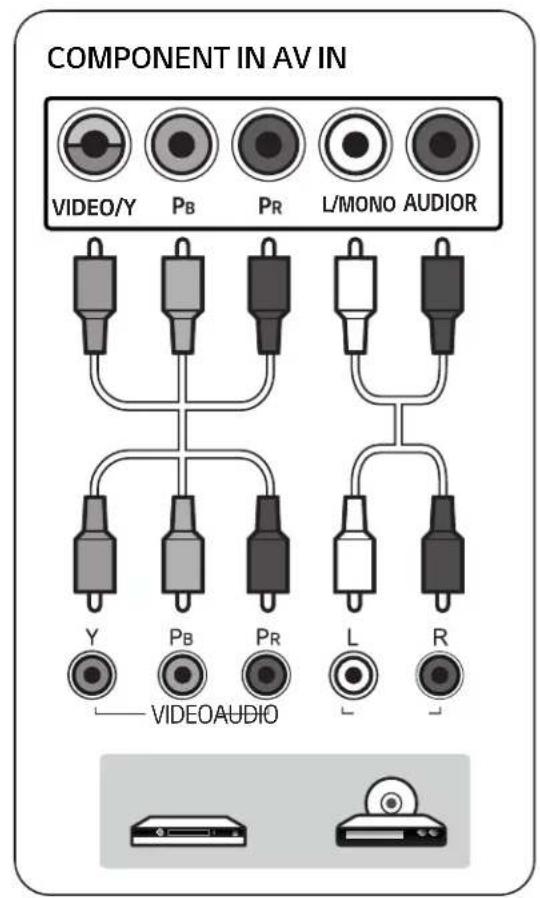

Connexions (Notifications)

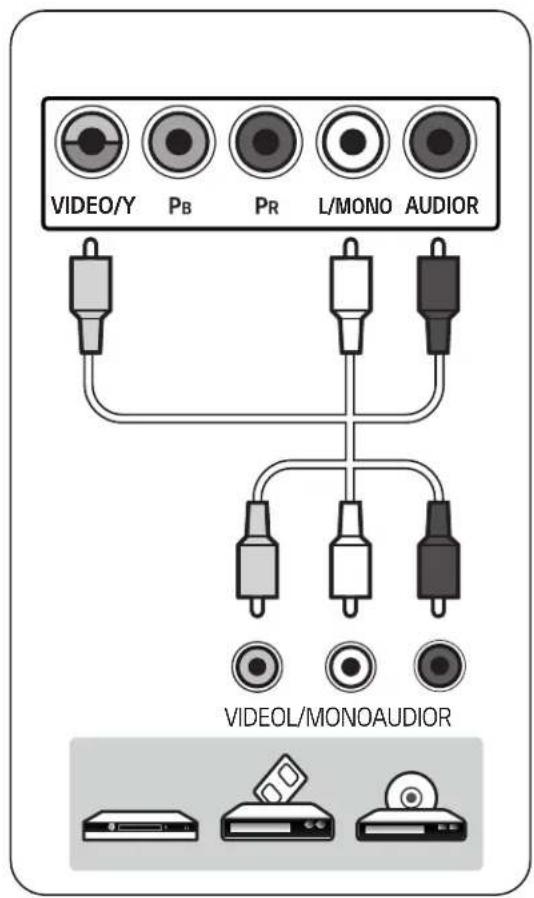

Vous pouvez brancher différents appareils externes sur le téléviseur. Sont pris en charge les récepteurs HD, les lecteurs DVD, les magnétoscopes, les systèmes audio, les dispositifs de stockage USB, les ordinateurs, les consoles de jeu et d'autres périhériques externes. Pour plus d'information sur la connectivité des périhériques externes, consultez le manuel fourni avec chaque apparéil.

• Si vous enregistrez une émission télévisée à l'aide d'un enregistreur de DVD ou d'un magnétoscope, assurez-vous de brancher le cable de signal télévisé au téléviseur par l'intermédiaire de l'enregistreur ou du magnétoscope. Pour en savoir davantage sur l'enregistrement, reportez-vous au manuel fourni avec le périphérique connecté.
• La connexion au peripherique externe peut différer légarement des illustrations d'un manuel.
• Connectez les appareils externes au téléviseur independamment de l'ordre du port TV.
• Si vous branchez une console de jeu sur le téléviseur, utilisez le cable fourni avec la console.
• Pour connaître le mode d'emploi d'un périphérique externe, consultez le guide d'utilisation associé à l'appareil en question.
• En mode PC, il peut y avoir du bruit associé à la résolution, au motif vertical, au contraste ou à la luminosité. Si vous constatiez du bruit, changez la résolution de la sortie PC, changez la fréquence de rafraîchissement, ou reglez la luminosité et le contraste dans le menu Image pour obtenir une image nette. Selon votre carte graphique, il est possible que certains régles de résolution ne permettent pas le positionnement correct de l'image sur l'écran.
• Certains concentrateurs USB pourrait ne pas fonctionner. Si un dispositif USB branché à l'aide d'un concentrateur USB n'est pas détecté, branchez-le directement au port USB du téléviseur.
• Il est possible que le téléviseur fonctionne sans décodeur à partir d'un distributeur multicanal de programmes audiovisuels (MVPD).
• Lorsque vous branchez l'appareil à un réseau local filaire, il est recommendé d'utiliser un des un cable CAT 7.

Raccordement à une antenné ou au cable

Branchez le télévisuer à une antenné, au cable ou à un cablosélecteur pour regarder la télévision. Les illustrations peuvent différer des articles réels et l'utilisation d'un cable RF est facultative.

Assurez-vous de ne pas plier le fil de cuivre du cable RF.

Fil de cuivre

• Utilisez un dispositif d'aiguillage de signaux pour utiliser deux téléviseurs ou plus.
• Codec audio TVN pris en charge: MPEG, Dolby Digital.
• Le téléviseur ne peut receivevoir directement de contenu diffusé en ULTRA HD (3 840 x 2 160 pixels) parce que les normes correspondantes n'ont pas été confirmées.

(Peut varier selon le modele)

Autres connexions

Branchez votre télévisuer sur des appareils externes. Pour obtenir l'image et le son de la meilleure qualite, reliez l'appareil externe et le télévisuer au moyen d'un cable HDMI, comme indiqué. Selon le modele, un cable pourrait ne pas etre fourni.

Deep Color:

• Activé : Prise en charge du 4K à 60 Hz (4:4:4, 4:2:2 et 4:2:0)
• Désacté: Prise en charge du 4K à 60 Hz 8bit (4:2:0)
• Si l'appareil branché au port d'entrée prend également en charge le mode ULTRA HD Deep Color, l'image pourrait être plus claire. Par contre, s'il ne le prend pas en charge, ce mode pourrait ne pas fonctionner correctement. Dans un tel cas, branchez l'appareil à un autre port HDMI ou désactive la fonction HDMI ULTRA HD Deep Color.
• Formats audio pris en charge par la fonction HDMI:

DTS (44,1 kHz / 48 kHz), Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz) (Selon le modele)

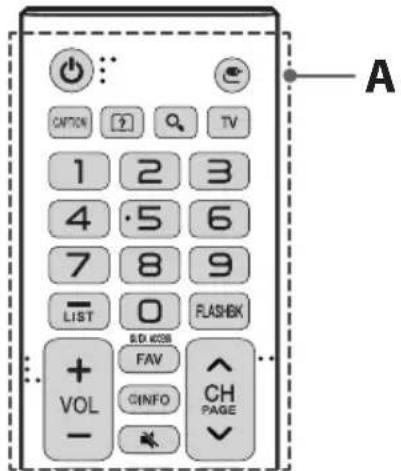

Télécommande

(Certains boutons et services peuvent ne pas être offerts selon le modele ou la région.)

Les descriptions qui se trouvent dans le present manuel font reference aux touches qui se trouvent sur la télécommande. Veuillez tire le present manuel attentivement et utiliser le téléviseur correctement. Pour installer les piles, ouvrez le couvercle de leur compartment et insérez les piles (AAA de 1,5 V) en faisant correspondre leurs bornes à celles du compartment, puis remettez le couvercle en place. Le non-respect des polarités de la pile pourrait cause l'explosion de la pile ou une fuite et entraîner un incendie, des blessures corporelles ou un risque de pollution pour l'environnement. Pour restorer les piles, suivez le processus d'installation dans l'ordre inverse. Cette télécommande fonctionne au moyen de la lumière infrarouge. Assurez-vous d'orienter la télécommande vers le capteur de télécommande du téléviseur.

A

(Marche/Arret) Allume ou eteint le televiseur.

(Entree) Change de source d'entree.

CAPTION Active ou désactive les sous-titres.

(Manuel de l'utilisateur) Affiche le manuel de l'utilisateur.

Recherche) Affiche le mode recherche.

TV Permet de returner à la première chaine de télévision.

Touches numéroétées Permettent d'entrée des chiffres.

QUICK ACCESS* Vous pouvez acceder à l'application ou à la télévision en direct en utilisant les touches numériques enregistrées.

-(Tire) Insere un tiret entre des chiffres, comme 2-1 et 2-2.

LIST Affiche la liste de chaînes enregistrées.

FLASHBK Permet d'alterner entre les deux dernières chaînes sélectionnées (en appuyant de façon répetée).

+VogeIe Ie volume.

FAV Affiche la liste de vos chaînes favorites.

INFO Affiche des données sur l'émission en cours.

Désactive tous lessons.

CHaCourt les chaines enregistrées.

PACfiche l'ecran precedent ou suivant.

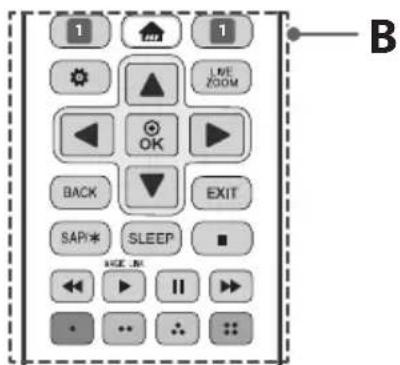

B

1 Boutons des services de diffusion en continu Connecte au service de diffusion en continu de videoes.

Accueil) Permet d'acceder au menu d'accueil. (Maintenir la touche Accueil) enforcée permet d'afficher l'historique precedent.)

Parametres) Permet d'acceder aux parametes.

LIVE ZOOM En zoomant sur la zone selectionnée, vous pouvez l'afficher en plein écran.

Touches de navigation Permettent de faire défiler les menus ou les options. (haut / bas / gauche / droite)

_K Sélectionne des menus ou des options et confirme votrechoix.

BACK Retourne à l'écran précédent.

EXIT Supprime tout ce qui est affiché à l'écran et permet de returner au contenu télévisé.

SAP/Permet d'activer la fonction SAP (seconde piste audio).

SLEEP Permet de régler le décai avant que le téléviseur s'éteigne.

I, I, I othes de commande pour la lecture du contenu multimédia

MAGIC LINK * Offre du contenu associé à l'émission que vous regardez actuellement.

Permettent d'acceder a diverses fonctions de certains menus.

• Pour utiliser la touche, maintenez-la enforcée pendant plus de trois secondes.

Licences

Les licences prises en charge peuvent différer selon le modele. Pour obtenir de plus amples renseignements sur les licences, visitez le site www/lg.com.

DOLBY AUDIO

Informations sur les logiciels libres

Pour obtenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limite, de la licence publique Mozilla et de toute autre licence regissant les logiciels à code source libre contenus dans cet appeareil, visitez le site http://opensource.lge.com. En plus du code source, toutes les dispositions de licence, les exonérations de garantie et les avis de droits d'auteurs peuvent aussi être télécharges. LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix couvrant le coût de la distribution (coût du support, de l'expédition et de la manutention) sur simple demande par courriel à l'adresse [e-mail]. Cette offre est valable pendant trois (3) années à compter de la date d'achat du produit.

Configuration du dispositif de commande externe

Pour obtenir des renseignements sur la configuration du dispositif de commande externe, visitez le www/lg.com.

Dépannage

• La télécommande ne fonctionne pas.

Assurez-vous que rien n'a eté place sur le récepteur (du ruban adhésif, par exemple).
- Verifiez qu'aucun obstacle n'empêche la communication entre l'appareil et la télécommande.
- Remplacez les piles par de nouvelles.

• Le téléviseur ne produit pas d'images ni de son.

• Vérifiez que le télévisueur est allumé.

• Vérifiez que le cordon d'alimentation est branché dans une prise murale.
• Verifiez que la prise murale fonctionne en y branchant d'autres apparèils.

Le téléviseur s'eteint brusquement.

• Vérifiez les réglages de l'alimentation. Il y a peut-être eu une coupure de courant.
• Vérifiez si la fonction de Arrêt de la minuterie / Minuterie activée dans les réglages Minuteries.
• En l'absence de signal, le téléviseur s'est automatiquement au bout de 15 minutes d'inactivité.

- Affichage anomalous

• Si le téléviseur est froid au-toucher, il peut produit un léger scintillagement quand on l'allume. Cela est normal; le téléviseur n'est pas défectueux. Pendant quelques minutes, des defaults de points peuvent être visibles à l'écran, apparaisant comme de petites taches rouges, vertes ou bleues. Toutefois, ils ne produits aucun effet indésirable sur la performance du téléviseur. Évitez de toucher l'écran ACL ou demettre vos doigts sur celui-ci pendant une longue période de temps. Cela pourrait produit un effet de distorsion à l'écran.
• Cét écran est un produit de haute technologie qui contient des millions de pixels. Dans de rares cas, vous pourriez voir de petits points sur l'écran lors du visionnement. Ces points sont des pixels désactivés ne faisant pas à la performance et à la fiabilité du téléviseur.
• L'affichage d'une image fixe pendant une longue période peut entrainer l'incrustation de l'image. Evitez de laisser une image fixe affichée à l'écran pendant une période prolongée.

- Sons produits

-Craquement

Un craquement survenant pendant le visonnement ou lors de l'arrêt du télévisueur est produit par une contraction thermique du plastique causée par la chaleur ou l'humidité. Ce bruit est courant dans les produits ou une déformation thermique est requise.

- Bourdonnement du circuit ou du panneau électrique

Un bruit très faible est produit par un circuit commutateur haute vitesse fournissant une grande quantité de courant pour faire fonctionner un apparéil. Il varie selon l' apparéil. Ce son ne nuit aucunement à la performance ou à la fiabilité de l' apparéil.

Caracteristiques

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis en raison des mises à niveau des fonctions des produits.

La consommation d'énergie annuelle estimée indiquée sur l'étiquette FTC est mesure conformément aux procédures de test pour les téléviseurs (États-Unis seulement).

La consommation d'énergie réelle dépend de l'environnement d'utilisation (Le contenu regardé, les réglages du téléviseur, etc.).

Système télévisuel

ATSC, NTSC-M, 64 et 256 QAM

Programmation

Conditions d'utilisation

• Température de fonctionnement
  De 0^ a 40^
• Humidité de fonctionnement
  Moins de 80%
• Température d'entreposage
  De-20°C à 60°C
• Humidité d'entreposage
  Moins de 85%

Caracteristiques module sans fil

Caracteristiques module sans fil (LGSWFAC71)
Module réseau sans fil (IEEE 802.11a/b/g/n/ac)
Gamage de fréquences	Puisance de sortie (maximale)
2 400 à 2 483,5 MHz	15 dBm
5 150 à 5 725 MHz	14,5 dBm
5 725 à 5 850 MHz	14,5 dBm
Comme la bande de fréquence peut varier selon le pays, l'utilisateur ne peut pas changer ou régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales.L'appareil doit être installé et il doit fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur.FCC ID: BEJLGSWFAC71IC: 2703H-LGSWFAC71

Réglementation

RENSEIGNEMENTS RELATIFS À LA RÉGLEMENTATION DE LA FCC

(Pour les États-Unis)

Cet équipement a ete teste et juge conforme aux limits relatives aux apparciels numériques de categorie B imposées par le paragraphe 15 de la reglementation de la FCC. Ces limites sont établies afin d'offrir une protection raisonnable contre les interférences nuisibles dans une résidence. Cet équipement génére, utilise et peut diffuser de l'énergie de radioféquences et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'il n'y aura pas d'interférences dans une résidence particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (pour s'en assurer, il suffit d'eteindre et de collumer l'appareil), l'utilisateur est invite à essayer de corriger les interférences à l'aide de l'une ou de plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception;
• Augmenter la distance entre l'équipement et le récepteur;
• Brancher l'équipement sur un circuit électrique distinct de celui qui alimente le récepteur;
• Demander l'aide du distributeur ou d'un technicien qualifié en entretien et en réparation de matériel audio-video.

Cet apparéil est conforme aux limites imposées par le paragraphe 15 de la réglementation de la FCC. L'exploitation est autorisée aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer de brouillage préjudiciable, et (2) cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant causeur un fonctionnement indésirable. Les modifications dans la fabrication de cet apparéil qui ne sont pas expressément approuvées par l'autorité responsable de la conformité pourraient annuler l'autorisation accordée à l'utiliser de faire fonctionner l'équipement.

Exigences de la FCC en matière d'interférences des fréquences radio (pour les apparèils UNII)

Les radars à haute puissance sont attribués comme utilisateurs principaux des bandes de fréquence de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz. Les stations radars peuvent cause des interférences avec cet apparéil ou l'endommager. Cét apparéil ne peut pas être colocalisé avec tout autre émetteur.

Enoncé de la FCC sur l'exposition aux rayonnements RF

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet apparéil est conforme aux limites d'exposition aux rayonnements de la FCC pour un environnement non contrôle. Cet émetteur ne doit pas être colocalisé ni utilise conjointement avec tout autre émetteur ou antennne. Cet apparéil devrait être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre l'antenne et l'utilisateur. Les utilisateurs doivent respecter les directives d'utilisation afin de satisfaire aux critères en matière d'exposition aux rayonnements RF.

Avis d'Industrie Canada

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Le present appeareil est conforme aux CNR d'Industrie Canada applicables aux appeareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) Cet apparéil ne doit pas provoquer d'interférences.
(2) Cet apparéil doit accepter toutes les interférences, y compris celles pouvant entraîner son dysfonctionnement.

Avis d'Industrie Canada sur l'exposition aux rayonnements

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet apparéil est conforme aux limites d'exposition aux rayonnements d'Industrie Canada pour un environnement non contrôle. Cet apparéil devrait être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre l'antenne et l'utilisateur.

REMARQUE: LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES RADIOELECTRIQUES CAUSEES PAR DES MODIFICATIONS NON AUTORISÉES APPORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AUTORISATION ACCORDÉA À L'UTILISATEUR DE FAIRE FONCTIONNER L'APPAREIL.

(Pour le Canada)

[Pour un produit doté de la fonction sans fil utilisant la bande de fréquence de 5 GHz]

• Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.
• Pour les dispositifs avec une ou des antennes amovibles, le gain maximal d'antenne permissible pour les dispositifs utilisant les bandes de 5 250 à 5 350 MHz et de 5 470 à 5 725 MHz doit être conforme à la limite de la p.i.r.e.
• Pour les dispositifs avec une ou des antennes amovibles, le gain maximal d'antenne permissible (pour les dispositifs utilisant la bande de 5725 à 5850 MHz) doit être conforme à la limite de la p.i.r.e. spécifiée pour l'exploitation point à point et l'exploitation non point à point, selon le cas.
• Les pires angles d'inclinaison nécessaires pour rester conforme à l'excigence de la p.i.r.e. applicable au masque d'élevation, et enoncée dans l'article 6.2.2 (3), doivent être clairment indiqués. (dispositifs fonctionnant dans la bande de 5 250 à 5 350 MHz et dont la p.i.r.e. maximale dépasse 200 mW).
• Les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité) des bandes de 5 250 à 5 350 MHz et de 5 650 à 5 850 MHz. De plus, ces radars pourraient cause du brouillage ou des dommages aux dispositifs LAN-EL.

REMARQUE À L'INTENTION DES INSTALLATEURS DE RÉSEaux CÂBLAGES

(Pour les États-Unis et le Canada)

Cette remarque a pour but d'attirer l'attention des installateurs de reseaux cables sur l'article 820-40 du Code national de l'électricité (NEC). Ce code donne des lignes directrices concernant la mise à la terre appropriée de tels reseaux et, en particulier, il précise que le cable doit être relié à l'installation de mise à la terre du batiment, et ce, aussi presque que possible de son point d'entrée.

AVERTISSEMENT!

Ne placez jamais un téléviseur sur une surface instable. Le téléviseur pourrait tomber et causer des blessures importantes, pouvant aller jusqu'à la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitees ennant des précautions simples comme:

Utiliser des armoires ou des supports, recommends par le fabricant du télévis
Utiliser uniquement des meubles qui peuvent supporter le télévisuer de façon sécuritétaire;
- S'assurer que le téléviseur ne dépasse pas le bord du meuble sur lequel il est installé;
- Ne pas placer le téléviseur sur un meuble élevé (une armoire ou une bibliothèque, par exemple) sans ancreer le meuble et le téléviseur à un support ajustat;
- Ne pas placer le téléviseur sur un tissu ou tout autre matériel inséré entre le téléviseur et le meuble sur lequel il est installé;
- Informer les enfants des dangers que représenté le fait de grimper sur un meuble pour atteindre le téléviseur ou ses commandes.

Si vous teléviseur actuel doit être déplace, tenez compte des mêmes précautions.

Symboles

~	Se rapporte au courant alternatif (c.a.).
---	Se rapporte au courant continu (c.c.).
□	Se rapporte à un apparéil de classe II.
○	Se rapporte à la mise en veille.
I	Se rapporte à la mise en marche (alimentation).
∑	Se rapporte à une tension dangereuse.

Attestation de conformité

Nom

LG

commercial

Modèle 43UJ6300-UA, 49UJ6300-UA

55UJ6300-UA, 60UJ6300-UA

65UJ6300-UA,43UJ6050-UC,

Service à la clientèle LG

Pour toute question ou commentaire, visitez le www/lg.com ou appelez :

1-888-542-2623 CANADA

1-800-243-0000 Etats-Unis, résidentiel

1-888-865-3026 Etats-Unis, commercial

Enregistrez votre produit en ligne!

www/lg.com

Les nombres de modèle et de série sont situés au dos et sur l'un des côtes du téléviseur. Inscrivez-les ci-dessous au cas où vous auriez besoin d'un service d'entretien ou de réparation.

MODELE

NUMERO DE SÉRIE

MANUEL D'UTILISATION

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

Veuillez dire ce manuel attentivement avant d'utiliser votre appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

CODES CLÉS

• Cette fonction n'est pas offerte sur tous les modèles.

Code (hexa)	Fonction Remarque	Code (hexa)	Fonction Remarque
00 CH	+, PR + Touche R/C 53 Listetouche R/C
01 CH	-, PR - Touche R/C 5B Sortie Touche R/C
02 Volume + Touche R/C 60 PIP (AD) Touche R/C
03 Volume - Touche R/C 61 Bleu Touche R/C
06	>(Touche de direction/Flèche droite) Touche R/C 63 Jaune Touche R/C	Jaune	Touche	R/C
07	<(Touche de direction/Flèche gauche) Touche R/C 71 Vert Touche R/C	Vert	Touche	R/C
08 Mise sous tension Touche R/C 72 Rouge Touche R/C
09	MUTE (Sourdine) Touche R/C 79 Ratio/Format de l'image Touche R/C	Ratio/Format de l'image	Touche R/C
0B Source Touche R/C 91 AD (description sonore) Touche R/C
0E SLEEP (Veille) Touche R/C 9E LIVE MENU (Menu en direct) Touche R/C	TV, TV/RAD Touche R/C 7A Guide d'utilisation Touche R/C	7A	Guide d'utilisation Touche R/C
10 - 19 *Touches numériétées 0 à 9 Touche R/C 7C Smart/Home (Accueil) Touche R/C
1A Q.View/Flashback (Aperçu rapide/Retour en arrière) Touche R/C 7E SIMPLINK Touche R/C	FAV (chaînes préférentes) Touche R/C 8E ▲ (Avance rapide) Touche R/C	8E	▲ (Retour arrêté) Touche R/C	Touche R/C
20 Texte (Télétexte) Touche R/C 8F (Retour arrêté) Touche R/C	T. Opt (option Télétexte) Touche R/C 8A Info Touche R/C	AA	Info Touche R/C	Touche R/C
28 Retour Touche R/C AB Guide des émissions Touche R/C	Retour Touche R/C 8B (Lecture) Touche R/C	AB	Guide des émissions Touche R/C	Touche R/C
30 Mode AV (audio/vidéo) Touche R/C 8O (Lecture) Touche R/C B1	Sous-titres Touche R/C B1	■ (Arrêt/Liste de fichiers) Touche R/C	Touche R/C
40 Λ (Touche de direction/Flèche haut) Touche R/C B5 RECENT (Récent) Touche R/C	V (Touche de direction/Flèche bas) Touche R/C BA	BA	(IGer l'image/Ralenti/Pause) Touche R/C	Touche R/C
42 Mes applications Touche R/C BB Soccer Touche R/C	Mes applications Touche R/C BB Soccer Touche R/C	BB	Soccer Touche R/C	Touche R/C
43 Menu/Paramètres Touche R/C BD ● (Enregistrer) Touche R/C	OK/Enter (Entrée) Touche R/C DC 3D Touche R/C	DC	3D Touche R/C	Touche R/C
45 Q. Menu (Menu rapide) Touche R/C 99 Configuration automatique Touche R/C	Q. Menu (Menu rapide) Touche R/C 99	99	Configuration automatique Touche R/C	Touche R/C
4C Liège, -(ATSC seulement) Touche R/C 9F App (Application)/* Touche R/C
4D IMAGE Touche R/C 9B TV, PC Touche R/C
52 AUDIO Touche R/C

*Le code clé 4C (0 x 4C) est disponible sur les modèles ATSC/ISDB, qui utilisent une chaîne majeure/minéure. (Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie)

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

• Les illustrations peuvent ne pas correspondre tout à fait à votre téléviseur.

Branchez la prise d'entrée de l'adaptateur USB/Série RS-232C sur un apparéil de commande externe ( comme un ordinateur ou un système de commande audio-video) pour commander les fonctions du produit de façon externe.

Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

• Veuillez noter que tous les modèles ne prennt pas en charge ce type de connexion.
• Câble non fourni.

Adaptateur USB/Série avec cable USB

Type USB

• Les téléviseurs LG sont compatibles avec l'adaptateur USB/Série à puce PL2303 (réf. fabricant: 0 x 0557, réf. produit: 0 x 2008) qui n'est ni fabriqué ni fourni par LG
• Vous pourrez vous le procurer auprès de distributeurs spécialisés en informatique professionnelle.

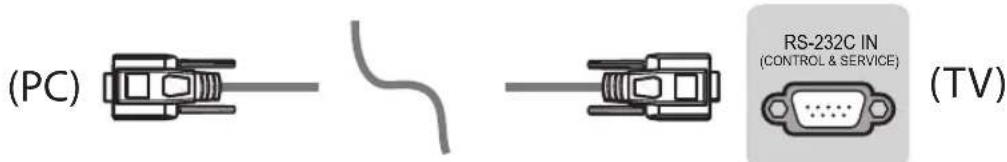

RS-232C avec cable RS-232C

Type DE9 (D-Sub 9 broches)

• Achetez le RS-232C (type DE9, D-Sub 9 broches, femme-femme) pour le cable RS-232C afin d'établier la connexion entre le PC et le téléviseur, comme il est indiqued dans le manuel.

L'interface de connexion peut etre differente de celle de vous telleviseur.

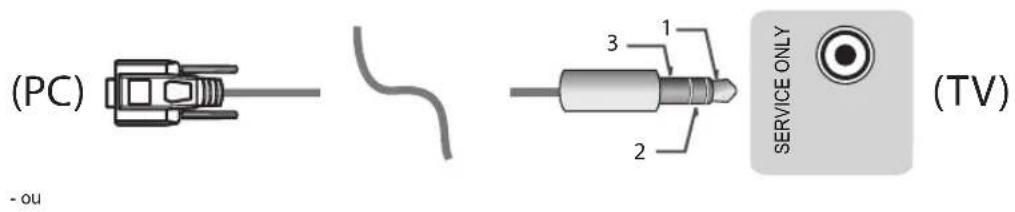

Type sortie casque

• Vou dece disposer du cable de type sortie casque/RS-232 pour etabrir la connexion entre voire ordinateur et le téléviseur, comme il est indiquedans le manuel.
• Pour les autres modèles, branche sur le port USB.
• L'interface de connexion peut être différente de celle de votre téléviseur.

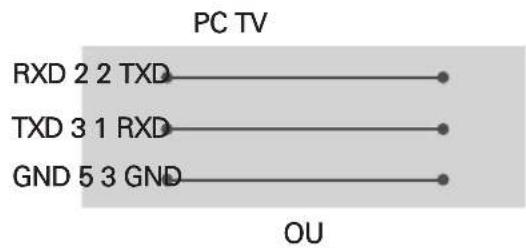

Ordinateur du client Configurations RS-232C

Configurations à 3 broches (non standard)

RS-232C (Port série)

D-Sub 9 Telephone

Identité télé

Pour definir le numero d'identité, consultez la section « Correspondance avec les données réelles » à la page 6.

1. Appuyez sur PARAMÉTRES pour acceder aux menus principaux.
2. Appuyez sur les touches de navigation pour faire défilier l'affichage jusqu'à (*Général → À propos de ce téléviseur ou OPTION) et appuyez sur OK.
3. Appuyez sur les touches de navigation pour RÉGLER L'IDENTITE TÉLÉ et appuyez sur OK.
4. Choisissez un numero d'identité en faisant défilier l'affichage vers la gauche ou la droite et seLECTIONnez FERMER. La plage de réglage s'étend de 1 à 99.
5. Lorsque vous avez terminé, appuyez sur EXIT. (*Selon le modele)

Paramètres de communication

• Débit en baud : 9 600 b/s (UART)
  Longueur des données : 8 bits
• Parité : aucune

Bit d'arret : 1 bit
Code de communication : code ASCII
Utilisez un cable croisé (inverse).

Liste de reférence des commandes

(Selon le modele)

	COMMANDE1	COMMANDE2	DONNÉES (Hexadécimales)		COMMANDE1	COMMANDE2	DONNÉES (Hexadécimales)
01. Mise sous tension*	k a 00 à 01	15. Équilibre	k t 00 à 64
02. Format de l'image	k c (page 7)			16. Température de couleur	x u 00 à 64
03. Sourdine d'écran	k d (page 7)			17. Méthode ISM (uniquement pour téléviseurs plasma)	j p (page 8)
04. Sourdine de volume	k e 00 à 01	18. Égalisateur j v (page 9)
05. Réglage du volume	k f 00 à 64			19. Économie d'énergie	j q 00 à 05
06. Contraste	k g 00 à 64			20. Commandes de syntonisation	m	a (page 9)
07. Luminosité	k h 00 à 64			21. Ajout/ suppression (saut) de chaîne (émission)	m	b 00 à 01
08. Couleur	k	i	00 à 64	22. Touche	m	c	Codes clés
09. Teinte	k j 00 à 64			23. Contrôle du rétroéclairage, contrôle de la luminosité du panneau	m	g 00 à 64
10. Nettété	k k 00 à 32			24. Sélection d'entrée (principale)	x b (page 11)
11. Sélection de l'affichage à l'écran	k l 00 à 01			25. 3D (modèles 3D uniquement)	x t (page 11)
12. Mode de verrouillage de la télécommande	k m	00 à 01		26. 3D étendue (modèles 3D uniquement)	x v (page 12)
13. Aigus	k	r	00 à 64	27. Configuration automatique	j	u	(page 12)
14. Graves	k s	00 à 64

*Remarque : Durant la lecture ou l'enregistrement de contenu multimédia, toutes les commandes, à l'exception des commandes. Mise sous tension (ka) et Touche (mc), sont désactivées et traitées en tant que NG. Grace au cable RS232C, le téléviseur peut communiquer la commande « ka », qu'il soit allumé ou étéint. Avec le cable convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

Protocole de transmission/reception

Transmission

[Commande1][Commande2][][Identité télé][][Données][Cr]

[Commande 1]:Premiere commandedu téléviseur(j,k,moux)

[Commande 2]: Deuxieme commande du téléviseur

[Identité télé] : Vous pouvezCHOISIR, à l'aide de cette fonction, le numero d'identité du moniteur dans le menu Options. La plage de réglage est de 1 à 99. Si vous seLECTIONnez « 0 », chaque apparéil connecté est commandé.

• L'identité télé est indiquée sous forme décimale (de 1 à 99) dans le menu et sous forme hexadécimale (0 x 0 à 0 x 63) dans le protocole de transmission/reception.

[Données] Pour transmettre la commande de données (hexadécimales).Transmet les données « FF » pour dire l'état de la commande.

[Cr] : Retour de chariot - code ASCII « 0 x 0D »

[ ] : Espace - code ASCII « 0 x 20 »

Accusé de réception OK

[Commande2][][Identité télé][][OK][Données][x]

• Le téléviseur transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données normales. À ce moment, si les données sont en mode de lecture, les données d'etat actuelles sont indiquées. Si les données sont en mode d'écriture, elles sont returnées à l'ordinateur.

Accusé de réception d'erreur

[Commande2][][Identité télé][][NG][Données][x]

• Le téléviseur transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Code illégal

Correspondance avec les données réelles (hexadécimales b décimales)

• Lorsque vous saississez les [données] en format hexadecimal, veuillez consulter la table de conversion suivante.
• La commande de syntonisation des chaînes (ma) utilise une valeur hexadécimale à deux octets ([données]) pour sélectionner le nombre de la chaîne.

00: Étape 032: Étape 50 (Identité télé 50) FE: Étape 254
01: Étape 1 (Identité télé 1) 33: Étape 51 (Identité télé 51) FF: Étape 255

中

0A: Étape 10 (Identité télé 10) 63: Étape 99 (Identité télé 99) 01 00: Étape 256

···

0F: Étape 15 (Identité télé 15) C7: Étape 199 27 0E: Étape 9998

10: Étape 16 (Identité télé 16) C8: Étape 200 27 OF: Étape 9999

*Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

1. Mise sous tension (Commande : k a)

Pour *activer/desactiver l'appareil.

Transmission [k][a][I][Identité télé][[Données][Cr]

Données 00 : Hors tension Données 01 : *Sous tension

Accusé de réception [a][Identité télé][OK/NG][Données][x]

Pour savoir si le téléviseur est allumé ou *étéint.

Transmission [k][a][[Identité télé][][FF][Cr]

Accusé de réception [a][][Identité têle][][OK][Données][x]

• De la même façon, si d'autres fonctions transmettent des données « FF » basées sur ce format, les données d'accusé de réception représentent l'état de chaque fonction.

• Format de l'image (Commande: k c)

(taille de l'image principale)

Pour régler le format d'écran (format de l'image principale). Vous pouze également régler le format de l'écran en utilisant l'options Format de l'imag dans Q.MENU ou dans le menu IMAGE.

Transmission [k][c][Idenité télé][[Données][Cr]

Données 01: Écran normal (4:3)

02:Format panoramaque (16:9)

04:Zoom

05:Zoom2

(Amérique latine, sauf la Colombie uniquement)

06: Selon émission/ Original

07:14:9

(Europe, Colombia, Moyen-Orient, Asie, à l'exception de la Corée du Sud et du Japon) 09: *Sur mesure

OB: Largeur integrale (Europe, Colombie, Moyen-Orient, Asie, a l'exception de la Coree du Sud et du Japon)

10 à 1F: Zoom cinema 1 à 16
0c: 21:9 (Selon le modele)

Accusé de réception [c][Idenité télé][OK/NG][Données][x]

^a À l'aide de l'entrée PC, vous pouvez modifier le format de l'image de l'écran (16:9 ou 4:3).

• Dans les modes TVN/HDMI/Composante (haute définition), l'option Sur mesure est disponible.

• Le mode Largeur intégrale peut fonctionner de façon différente selon les modèles. Il est compatible entièrement avec le mode TVN et partiellement avec les modes ATV et AV.

• Sourdine d'écran (Commande : k d)

Pour activer/désactiver la sourdine d'écran.

Transmission [k][d][I][Identité télé][I][Données][Cr]

Données 00: Sourdine d'écran désactivée (image activée)
Sourdine video désactivée

01: Sourdine d'écran activée (image désactivée)
10:Sourdine video activée.

Accuse de reception [d][] [Identite tete][ OK/NG[Données][x]

• Si seule la sourdine video est activée, le téléviseur montrera l'affichage à l'écran. Toutefois, si la sourdine d'écran est activée, le téléviseur ne montrera pas l'affichage à l'écran.

• Sourdine de volume (Commande : k e)

Pour activer/désactiver la sourdine de volume.
Vous pouvez également activer ou désactiver la sourdine à l'aide de la touche MUTE de la télécommande.

Transmission [k][e][I][Identité télé][[Données][Cr]

Données 00 : Sourdine de volume activée (volume désactivé)
01 : Sourdine de volume désactivée (volume activé)

Accuse de reception [e][Identite telé][OK/NG][Données][x]

1. Reglage du volume (Commande : k f)

Pour régler le volume.

Vou puez egalent regler le volume a l'aide des touches de volume de la telecommande.

Transmission [k][f][Idenité télé][[Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [f][ ][Identité télé][ ]

[OK/NG][Données][x]

1. Contraste (Commande: kg)

Pour régler le contraste de l'écran.

Vous pouvez également regler le contraste dans le menu IMAGE.

Transmission [k][g][I]lIdentité télé][[Données][Cr]

Données min.: 00 à max.: 64

Accuse de reception [g][Idenite telé][OK/NG][Données][x]

1. Luminosite (Commande : k h)

Pour régler la luminosité de l'écran.

Vou pouvez également regler la luminosite dans le menu IMAGE.

Transmission [k][h][Idenité télé][[Données][Cr]

Données min.:00 à max.:64

Accuse de reception [h][Idenlte tel] [OK/NG][Données][x]

1. Couleur (Commande : k i)

Pourajusterla couleurdeI'ecran.

Vous pouvez également regler la couleur dans le menu IMAGE.

Transmission [k][i][[Identité télé][[Données][Cr]

Données min.: 00 à max.: 64

Accuse de reception [i][][Identite tele][[OK/NG][Données][x]

1. Teinte (Commande : kj)

Pour regler la teinte de I'ecran.

Vous pouvez égarlement régler la teinte dans le menu IMAGE.

Transmission [k][j][c][Identité télé][[Données][Cr]

Données Rouge : 00 à Vert : 64

Accuse de reception [j][][Identite tele][[OK/NG][Données][x]

1. Netteté (Commande: k k)

Pour regler la nettede l'ecran.

Vous pouvez également regler la nettete dans le menu IMAGE.

Transmission [k][k][[Identité télé][][Données][Cr]

Données min.: 00 à max.: 32

Accuse de reception [k][I]ldente tele][IK/NG][Données][x]

1. Sélection de l'affichage à l'écran (Commande : k l)

Pour activer ou désactiver l'affichage à l'écran à l'aide de la télécommande.

Transmission [k][I][Idenité télé][[Données][Cr]

Données 00 : Affichage désactivé 01 : Affichage activé

Accuse de reception [I][[Identite tele][[OK/NG][Données][x]

1. Mode de verrouillage de la télécommande (Commande: km)

Pourverrouiller la telecommande et les commandes du panneau avant du téléviseur.

Transmission [k][m][][Identité télé][][Données][Cr]

Données 00 : Verrouillage désacté 01 : Verrouillage activé

Accuse de reception [m][ ][Identite tele][ ][OK/NG][Données][x]

• Si vous n'utilise pas la télécommande, utiliseze ce mode.

Lorsque l'alimentation principale est déconnectée et reconnectée (débranchement et branchement, au bout de 20 à 30 secondes), le verrouillage de la commande externe est annulé.

• En mode Attente (DC désactivé par mise en arrêt ou commande « ka », « mc »), et si les touches sont verrouillées, le téléviseur ne s'allumera pas en appuyant sur le bouton de mise en marche de la télécommande ou du téléviseur.

• Aigus (Commande: k r)

Pour régler les aiguus.

Vous pouvez aussi régler les aigus dans le menu AUDIO.

Transmission [k][r][I][Identité télé][I][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [r][Identité télé][OK/NG][Données][x]

*(Selon le modele)

1. Graves (Commande : k s)

Pour régler les graves.

Vous pouvez aussi régler les graves dans le menu AUDIO.

Transmission [k][s][I][Identité télé][I][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [s][Identité télé][OK/NG][Données][x]

• (Selon le modele)

• Équilibre (Commande : k t)

Pour régler l'équilibre.

Vous pouvez également regler I'équilibre dans le menu AUDIO.

Transmission [k][t][Idenité télé][[Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [t][Idenstité télé][OK/NG][Données][x]

1. Température de couleur (Commande : x u)

Pour régler la température de la couleur. Vous pouvez également régler la température de la couleur dans le menu IMAGE.

Transmission [x][u][Idenité télé][][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [u][Idenţie télé][OK/NG][Données][x]

1. Méthode ISM (Commande : j p) (teléviseurs plasma uniquement)

Pour régler la méthode ISM. Vous pouvez aussi régler la méthode ISM dans le menu OPTIONS.

Transmission [j][p][Idenité télé][[Données][Cr]

Données min.: 02: Orbiteur

08:Normal

20:Tracé couleur

Accuse de reception [p][Idenite tel] [OK/NG][Données][x]

18. Égalisateur (Commande : j v)

Pourajuster l'égalisateur de l'écran.

Transmission [j][v][Idenité télé][[Données][Cr]

7	6	5	Fréquence 4 3 2	1	0	Étape
0	0	0	1	re bande 0	0	0	0	0	(décimal)
0	0	1	2	e bande	0	0	0	0	1 1 (décimal)
0	1	0	3	e bande ...		... ...	... ...		...
0	1	1	4	e bande	1	0	0	1	19 (décimal)
1	0	0	5	e bande	1	0	1	0	1 20 (décimal)

Accuse de reception [v][ ][Identete telle][ ][OK/NG][Données][x]

*Dépend du modele et peut être modifié si le mode du son est régle sur une valeur d'égalisateur ajustable.

19. Économie d'énergie (Commande : j q)

Pour réduire la consommation énergétique de votre téléviseur. Vous pouvez aussi régler l'option Économie d'énergie dans le menu IMAGE.

Transmission [j][q][Idenité télé][[Données][Cr]

Données

00:Arret
01: Minimum
02:Moyen
03:Maximum
04: Auto (pour les téléviseurs ACL ou à DEL)/ Capteurs intelligents (pour les téléviseurs plasma) 05: Écran désactifé
* (Selon le modele)

Accusé de réception [q][ ][Identité télé][ ][OK/NG][[Données][x]

20. Commandes de syntonisation (Commande : m a)

• Cette commande peut fonctionner de façon différente en fonction du modele et du signal.

• Modèles vendus en Europe, au Moyen-Orient, en Colombie et en Asie, à l'exception de la Corée du Sud et du Japon

Pour selectionner les chaînes en fonction des numérores physiques suivants.

Transmission [m][a][ ][Identité télé][ ][Données 00][ ]
[Données 01][ ][Données 02][Cr]

* Antenne/câble analogue

[Données 00][Données 01] Données de chaîne
Données 00: Données de chaîne octet haut

Données 01 : Données de chaine octet bas - 00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d'entrée (analogue)

• 00 : télévision par antenné (ATV)

• 80 : télévision par cable (CATV)

• Antenne/câble/satellite numérique

[Données 00][Données 01] Données de chaîne
Données 00: Données de chaîne hautes
Données 01: Données de chaîne basses
- 00 00 à 27 0F (décimale: 0 à 9 999)

Données 02 : Source d'entrée (numérique)

• 10 : télévision par antennne (TVN)
• 20: radio par antennae (Radio)
• 40 : télévision par satellite (SDTV)
• 50: radio par satellite (S-Radio)
• 90 : télévision par cable (CADTV)

• a0 : radio par cable (CA-Radio)

• Examples de commandes de syntonisation :

• Syntonise la chaîne analogue Antenne (PAL) 10.
  Identité télé = Tout = 00
  Données 00 et 01 = Données de chaîne 10 = 00 0a
  Données 02 = Television analogue par antenne = 00
  Résultat = ma 00 00 0a 00

• Syntonise la chaine numérique Antenne (DVB-T) 01.
  Identité télé = Tout = 00
  Données 00 et 01 = Données de chaine 1 = 00 01
  Données 02 = télévision numérique par antenne = 10
  Résultat = ma 00 00 01 10
• Syntonise la chaîne satellite (DVB-S) 1 000.
  Identité télé = Tout = 00
  Données 00 et 01 = Données de chaîne 1 000 = 03 E8
  Données 02 = télévision numérique par satellite = 40
  Résultat = ma 00 03 E8 40

Accuse de reception [a][Idenlte tele][OK][Données 00][Données 01] [Données 02][x][a][Idenlte tele][NG][Données 00][x]

• Modèles vendus en Corée du Sud, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie

Pour symponiser les chaînes en fonction des numérores physiques, majeurs ou mineurs suivants.

Transmission [m][a][0][[Données00][[Données01]
[][Données02][[Données03][[Données04][[Données05][Cr]

Les chaînes numériques possèdent un numéro de châine physique, majeur et mineur. Le numéro physique est le numéro de châine numérique réel, le numéro major et le numéro auquel la châine doit être assignée et le numéro mineur correspond à la châine secondaire. comme le syntoniseur ATSC assigne automatiquement les chaînes au numéro major/mineur, le numéro physique n'est pas requis pour l'envoi d'une commande en mode numérique.

• Antenne/câble analogue

Données 00 : Numéro de chaîne physique

• Antenne (ATV) : 02 à 45 (décimale : 2 à 69)
  -Cable (CATV) : 01, 0E à 7D (decimale : 1, 14 à 125)

[Données 01 à 04] : Numéro de chaîne majeur/mineur

Données 01 et 02: xx (non utilisé)

Données 03 et 04 : xx (non utilise)

Données 05 : Source d'entrée (analogue)

• 00 : télévision par antennae (ATV)

• 01 : télévision par cable (CATV)

• Antenne/câble numérique

Données 00 : xx (non utilise)

[Données 01][Données 02]: Numéro de chaine majeur

Données 01 : Données de chaîne octet haut
Données 02: Données de chaîne octet bas

-00 01 à 27 OF (décimale : 1 à 9 999)

[Données 03][Données 04]: Numéro de chaine mineur
Données 03 : Données de chaine octet haut
Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique)

• 02：Television par antenné (TVN) - Utilisez le numéro de chaîne physique
• 06: Television par cable (CADTV) - Utilisez le numero de chaîne physique
• 22: Television par antenné (TVN) - N'utilise pas le numéro de chaîne physique
  -26：Television par cable (CADTV)-N'utilise pas le numero de chaîne physique
• 46: Television par cable (CADTV) - Utilisez le numero de chaîne physique/majeur uniquement (chaîne en une partie)
• 66: Television par cable (CADTV) - Utilisez le numero de chaîne majeur uniquement (chaîne en une partie)
• 0b : Television numérique par cable Plus - Utilisez le numéro de chaîne physique
• 2b: Television numérique par cable Plus - N'utilise pas le nombre de chaîne physique
• 4b: Television numérique par cable Plus - Utilisez le numéro de chaine physique/majeur uniquement (chaine en une partie)
• 6b: Television numérique par cable Plus - Utilisez le numero de chaîne major unquement (chaîne en une partie)

Deux octets sont disponibles pour chaque numéro de chaîne majeur et mineur, mais l'octet bas est généralement utilisé seul (octet haut = 0).

*Examples de commandes de syntonisation :

1. Syntonisez la chaîne analogue par cable (NTSC) 35. Identité télé = Tout = 00

Données 00 = Données de chaîne 35 = 23

Données 01 et 02 = Pas de majeur = 00 00

Données 03 et 04 = Pas de mineur = 00 00

Données 05 = Television analogue par cable = 01

1. Syntonisez la chaîne numérique par antenne (ATSC) 30-3.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Le mineur est 3 = 00 03

Données 05 = Television numérique par antenne = 22

Accuse de reception [a][I][Identete tele][IK][Données 00][Données 01]

[Données 02][Données 03][Données 04][Données 05]

[x][a][][Identité télé][][NG][Données 00][x]

• Modèles vendus au Japon

Pour symponiser les chaînes en fonction des numérores physiques, majorés ou mineurs suivants.

Transmission [m][a][[0][[Données00][[Données01]

[][Données02][][Données03][][Données04][][Données05][Cr]

• Antenne/satellite numérique

Données 00 : xx (non utiliseé)

[Données 01][Données 02]: Numéro de chaîne majeur

Données 01: Données de châne octet haut

Données 02 : Données de chaîne octet bas

-00 01 à 27 0F (décimale : 1 à 9 999)

[Données 03][Données 04]: Numéro de chaine mineur (non utilisé sur satellite)

Données 03 : Données de châne octet haut

Données 04 : Données de chaine octet bas

Données 05 : Source d'entrée (numérique/satellite pour le Japon)

• 02: Television par antennae (TVN)
• 42: Television par antenné (TVN) - Utilisez le numéro de chaine physique/majeur uniquement (chaine en une partie)

• 62: Television par antenné (TVN) - Utilisez le numéro de chaine majeur uniquement (chaine en une partie)
  -07:BS (satellite de radiodiffusion)
  -08:CS1 (satellite de communication 1)
  -09:CS2 (satellite de communication 2)

• Examples de commandes de syntonisation :

1 Syntonisez la chaîne numérique par antenné (ISDB-T) 17-1.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 17 = 00 11

Données 03 et 04 = Le mineur est 1 = 00 01

Données 05 = Television numérique par antenné = 02

1. Syntonisez la chaîne 30 du satellite de radiodiffusion (ISDB-BS).

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Non utilise = 00 00

Données 05 = Television par satellite BS = 07

• Cette fonction peut varier d'un modèle à l'autre.

Accusede reception [a][][Identite tele][][OK][Données 00][Données 01]

[Données 02][Données 03][Données 04][Données 05]

[x][a][[Identité télé][[NG][Données 00][x]

1. Ajout/suppression (saut) de chaîne (émission) (Commande : m b)

Pour sauter la chaine (emission) actuelle la prochaine fois.

Transmission [m][b][][Identité télé][][Données][Cr]

Accusé de réception [b][Idenité télé][OK/NG][Données][x]

• Définissez l'état de la chaîne enregistrée comme Suppr. (ATSC, ISDB)/Sautée (DVB) ou Ajoutée.

• Touche (Commande: m c)

Pour envoyer le code clé de télécommande IR.

Transmission [m][c][][Identité télé][][Données][Cr]

Données du code clé - page 2.

Accusé de réception [c][Idenité télé][OK/NG][Données][x]

1. Contrôle du rétroéclairage (Commande: m g)

Pour les téléviseurs ACL ou a DEL

Pour contrôler le rétroéclairage.

Transmission [m][g][I]denté têle][I][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [g][ ][Identité télé][ ][OK/NG][[Données][x]

Contrôle de la luminosité du panneau

(Commande: m g)

• Téleviseurs plasma uniquement

Pour contrôler la luminosité du panneau.

Transmission [m][g][ ][Identité télé][ ][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [g][Identité télé][OK/NG][Données][x]

1. Sélection d'entrée (Commande : x b)
   (Entrée d'image principale)

Pour selectionner la source d'entrée pour l'imagine principale.

Transmission [x][b][Idenité télé][[Données][Cr]

Données

00：TVN 01：CADTV

02:TVN par satellite

ISDB-BS (Japon)

03:ISDB-CS1 (Japon)

04:ISDB-CS2(Japon)

11:CATV

20:AVouAV121:AV2

40:Composante141:Composante2

60：RVB

90:HDMI1 91:HDMI2

92:HDMI3 93:HDMI4

Accuse de reception [b][ ][Identete tele][ ][OK/NG][Données][x]

• Cette fonction peut varier en fonction du modele et du signal.

• 3D (Commande: x t) (modèles 3D uniquement) (selon le modele)

Pour passer du mode 3D au mode Televiseur.

Transmission[x][t][Identité(tel)][Données 00][Données 01]
[ ][Données 02][ ][Données 03][Cr]

Structure des données (selon le modele)

[Données 00] 00:3D activée

01:3D désactiveré

02:3Dà2D

03:2D à 3D

[Données 01] 00: Haut et bas

01:Cote a cote

02:Echiquier

03: Séquentiel image par image

04: Entrelacement de colonnes

05: Entrelacement de lignes

[Données 02] 00: Droite à gauche

01: Gauche à droite

[Données 03] Effet 3D (profondeur 3D) : min. : 00 - max.: 14

(*Transmission par code hexadecimal)

• Les fonctions [Données 02] et [Données 03] peuvent varier en fonction du modele et du signal.
• Si [Données 00] = 00 (3D activée), [Données 03] est ignorée.
• Si [Données 00] = 01 (3D désactivée) ou 02 (3D à 2D), [Données 01], [Données 02] et [Données 03] sont ignores.
• Si [Données 00] = 03 (2D à 3D), [Données 01] et [Données 02] sont ignores.
• Si [Données 00] = 00 (3D activée) ou 03 (2D à 3D), [Données 03] fontionne lorsque le mode 3D (genre) est réglé sur manuel seulement.
• Toutes les options de 3D ([Données 01]) peuvent ne pas être disponibles selon le signal video ou de diffusion.

[Données 00]	[Données 01]	[Données 02]	[Données 03]
00	0
01	X X X
02	X X X
03	X O O

X:Nonutilise

Accusé de réception [t][ ][Identité télé][ ][OK]

[Données00][Données01][Données02]

[Données03][x]

[t][ ][Identité télé][ ][NG][Données00][x]

1. 3D étendue (Commande : x v) (modèles 3D uniquement) (selon le modèle)

Pour modifier l'option 3D du téléviseur.

Transmission[x][v][][Identité télé][][Données 00][]
[Données 01][Cr]

[Données 00] option 3D

00: Correction de l'image 3D
01: Profondeur 3D (le mode 3D n'est disponible qu'en mode manuel)
02 : Point de visualisation 3D
06: Correction des couleurs 3D
07:Zoom son 3D
08:Vue d'imagenaormale
09:Mode 3D (genre)

[Données 01] L'intervalle de cette valeur est définie pour chaque option 3D déterminée par [Données 00].

1) Si [Données 00] = 00

00:Droite a gauche

01: Gauche à droite

2) Si [Données 00] = 01, 02

Données min.: 0 - max.: 14 (*transmission par code hexadécimal)

La plage de valeurs de données (0 - 20) modifie automatiquement la plage de visualisation (-10 - +10) (selon le modele).

*Cette option fonctionne lorsque l'option Mode 3D (genre) est réglée sur manuel seulement.

3) Si [Données 00] = 06, 07

00:Arret

01:Marche

4) Si [Données 00] = 08

00:Revenezà video3Dà partir d'une video2D convertie de 3D à 2D
01: Changez video 3D pour video 2D, sauf dans le cas d'une video 2D à 3D

*Si la condition de conversion n'est pas respectée, la commande sera traitée comme NG.

5) Si [Données 00] = 09

00:Standard

01:Sport

02:Cinéma

03:Extreme

04:Manuel

05:Automatique

Accusé de réception [v][ ][Identité télé][ ][OK]
[Données00][Données01][x][v][ ][Identité télé][ ]
[NG][Données00][x]

1. Configuration automatique (Commande:ju) (selon le modele)

Pour ajuster la position de l'image et minimiser le tremblement de l'image, le tout automatiquement. Cette option ne fonctionne qu'en mode RVB (PC).

Transmission [j][u][Identité télé][[Données][Cr]

Données 01 : Pour définir la configuration automatique.

Accusé de réception [u][ ][Identité télé][ ] [OK/NG][Données][x]

LG

Life's Good

ENGLISH Easy Setup Guide

Avant d'utiliser l'appareil, veuillez dire attentivement ce manuel et le conserver pour pouvoir vous y reporter ultérieurement.

LED TV

43UJ6300 43UJ6350

49UJ6300 49UJ6350

55U6300 55U6350

60UJ6300 60UJ6350

65UJ6300 65UJ6350

43UJ6050

49U6050

55UJ6050

60UJ6050

65UJ6050

a

X2

X4

(M4X16)

43U6300

43UJ6350

43UJ6050

(M4XL16)

49UJ6300

49U6350

49UJ6050

43U6300

43UJ6350

43UJ6050

AAA

b

X4

(M5×L20)

55UJ6300

55UJ6350

55UJ6050

C

X6

(M4X L20)

60UJ6300

60UJ6350

60U6050

5UJ6300

5UJ6350

49U6300

49U6350

49UJ6050

55UJ6300

55UJ6350

55UJ6050

60UJ6300

60U6350

60UJ6050

65UJ6300

65U6350

65U6050

C

X6

(M4X L20)

60UJ6300

60UJ6350

60UJ6050

www.lg.com

P/No:MFL69673502(1702-REV01)

FRANÇAIS Lisez Sécurité et références.

43UJ6300

43UJ6350

43UJ6050

Guide simplifie pour la connexion du téléviseur

(Offert en anglais seulment)

ANTENNA/

CABLE IN

四

HDMIIN

HDMI IN/ARC

USBIN

LAN

OPTICAL

DIGITAL

AUDIO OUT

(lbs / libras / lb)

Pour série UJ6300 / UJ6050

(For USA and Canada only) (Para Estados Unidos y Canadá) This product qualifies for ENERGY STAR® in the factory default (Home configuration) setting.

(Pour les États-Unis et le Canada)
Ce produit est conforme aux normes ENERGY STAR® lorsque le réglage d'usine par défaut (Résidentiel) est sélectionné.

Modifier les réglages d'usine par défaut ou activer d'autres fonctionnalités augmente la consommation d'énergie qui pourrait alors dépasser les limites de la qualification ENERGY STAR. Consultez le site ENERGYSTAR.gov pour en savoir plus au sujet du programme ENERGY STAR.

ABCDE mm (inches / pulgadas / po)

F,G :kg (Ibs / libras / lb)

MODELS	ABCDEF									G	Current value / Power consumption
MODELOS											Corriente de consumo / Consumo de potencia
MODELES											Valeur courante / Consommation électrique
60U6300-UA 60U6350-UC 60U6050-UC	1,359 (53.5)	1,359 (53.5)	852 (33.5)	852 (33.5)	255 (10.0)	255 (10.0)	791 (31.1)	791 (31.1)	82.9 (3.2)	82.9 (3.2)	17.6 (38.8)	17.6 (38.8)	17.4 (38.3)	17.4 (38.3)	1.85 A / 185 W	1,85 A / 185 W
65U6300-UA 65U6350-UC 65U6050-UC	1,471 (57.9)	1,471 (57.9)	915 (36.0)	915 (36.0)	255 (10.0)	255 (10.0)	855 (33.6)	855 (33.6)	83.4 (3.2)	83.4 (3.2)	22.5 (49.6)	22.5 (49.6)	22.3 (49.1)	22.3 (49.1)	2.0 A / 200 W	2.0 A / 200 W
Power requirement / Alimentación requerida/ Alimentation AC 100 - 240 V - 50 / 60 Hz
