MODE D'EMPLOI TWL3E400 ELECTROLUX

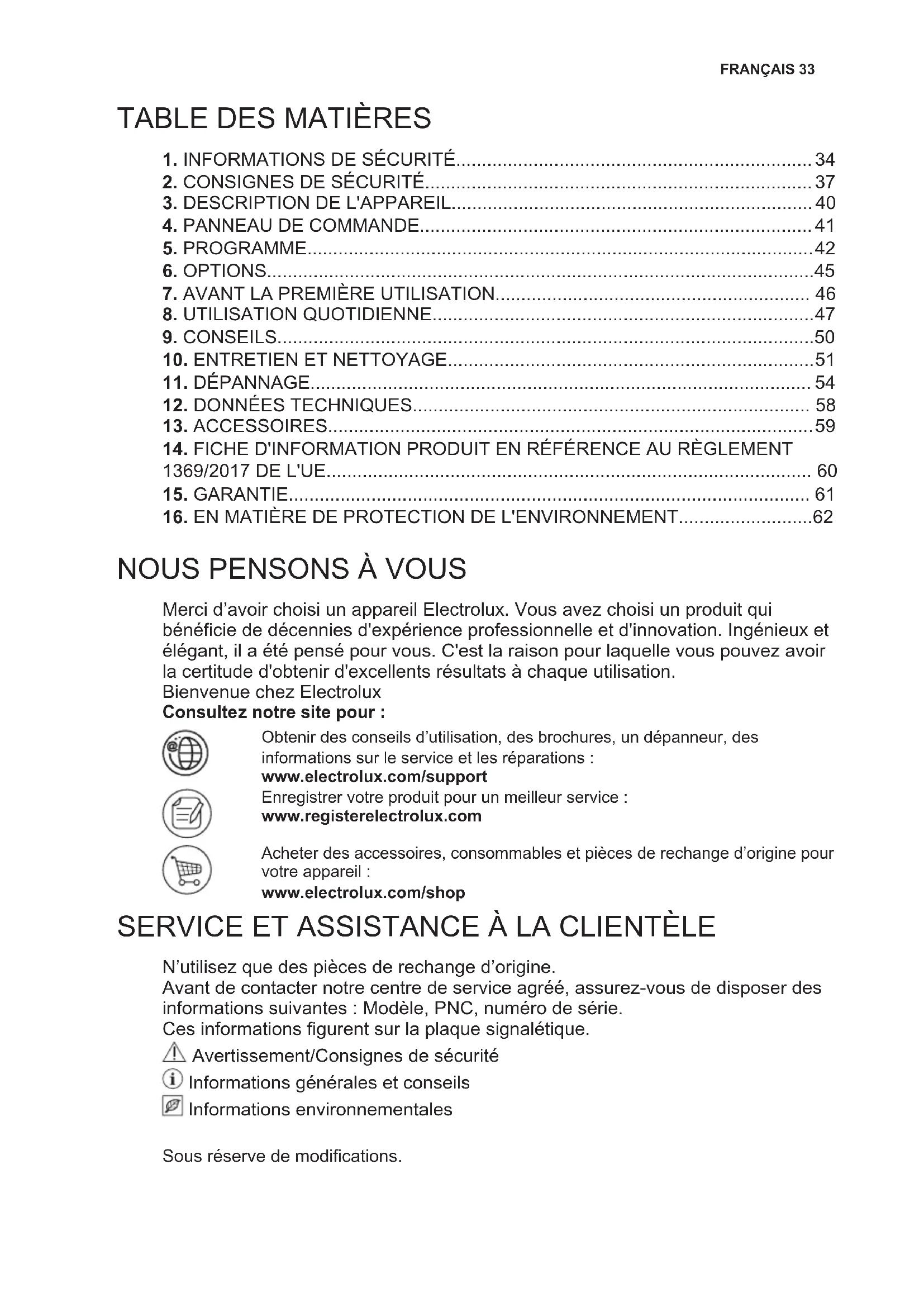

Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation. Bienvenue chez Electrolux Consultez notre site pour : Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations sur le service et les réparations : www.electrolux.com/support Enregistrer votre produit pour un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d’origine pour votre appareil : www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

N’utilisez que des pièces de rechange d’origine. Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Ces informations figurent sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications.

FRANÇAIS 331. INFORMATIONS DE SÉCURITÉ

Avant de commencer à installer et utiliser cet appareil, lisez attentivement les instructions fournies. Le fabricant ne pourra pas être tenu responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement. - Lisez les instructions fournies.

Avertissement : Risque d’incendie / Matières

inflammables. L'appareil contient un gaz inflammable, le propane (R290), ayant un niveau élevé de compatibilité environnementale. Maintenez les sources de feu et d’inflammation à l’écart de l’appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

1.1 Sécurité des enfants et des personnes

vulnérables AVERTISSEMENT! Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils comprennent les risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence. www.electrolux.com34• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Ne laissez pas les enfants jouer avec l’appareil.

• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l’appareil lorsque la porte est ouverte.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Consignes générales de sécurité

• Ne modifiez pas les spécifications de cet appareil.

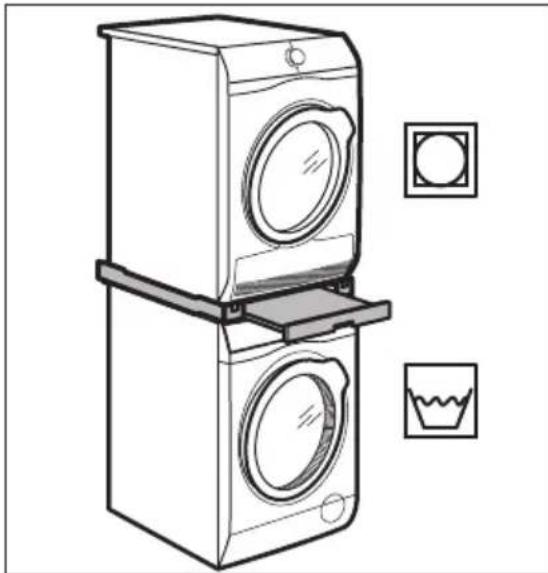

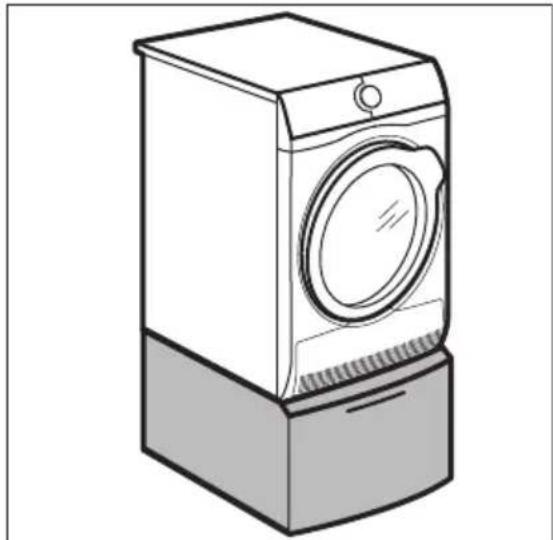

• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superposition. Le kit de superposition, disponible auprès d'un revendeur agréé, ne peut être utilisé qu'avec l'appareil indiqué dans les instructions (fournies avec l'accessoire). Lisez attentivement les instructions avant de procéder à l'installation (reportez-vous au livret d'installation).

• L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (reportez-vous au livret d'installation).

• L'appareil ne doit pas être installé derrière une porte à serrure, une porte coulissante ni une porte battante dotée d'une charnière du côté opposé à l'appareil qui pourrait empêcher l'ouverture complète de la porte.

• Les orifices d'aération situés à la base ne doivent pas être obstrués par de la moquette, un tapis, ou tout type de revêtement de sol.

• AVERTISSEMENT : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie. FRANÇAIS 35• Ne branchez la fiche d’alimentation à la prise de courant qu’à la fin de l’installation. Assurez-vous que la prise principale est accessible une fois l’appareil installé.

• Aérez suffisamment la pièce où est installé l'appareil pour éviter le reflux de gaz indésirables provenant d'appareils utilisant d'autres combustibles, y compris les flammes nues.

• AVERTISSEMENT : N’installez pas l’appareil dans un environnement sans renouvellement d’air. L'appareil contient un gaz inflammable, le propane (R290), ayant un niveau élevé de compatibilité environnementale. Maintenez les sources de feu et d’inflammation à l’écart de l’appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

• AVERTISSEMENT : Dans l'enceinte de l'appareil ou dans la structure intégrée, veillez à ce que l’orifice de ventilation ne soit pas obstrué.

• AVERTISSEMENT : N'endommagez pas le circuit réfrigérant.

• Si le câble d’alimentation secteur est endommagé, son remplacement doit être confié exclusivement au fabricant, à son service après-vente ou à toute autre personne qualifiée afin d’éviter tout danger électrique.

• Respectez la charge maximale de 8,0 kg (reportez- vous au chapitre « Tableau des programmes »).

• N'utilisez pas l'appareil si certains articles ont été salis par des produits chimiques industriels.

• Retirez les peluches ou morceaux d'emballage accumulés autour de l'appareil.

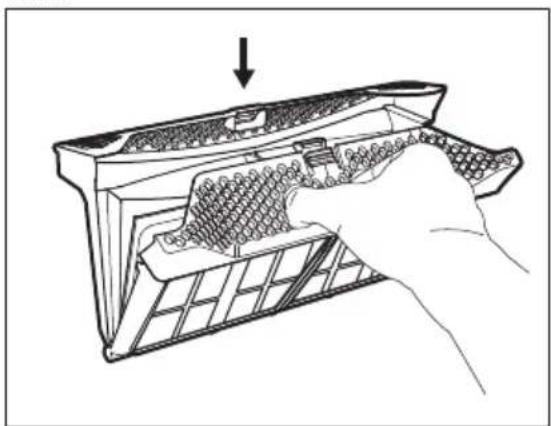

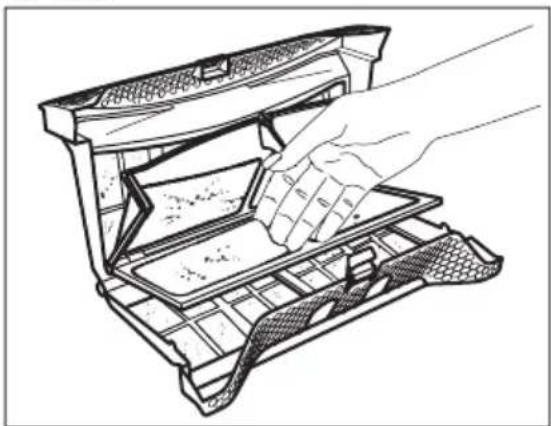

• Ne faites pas fonctionner l’appareil sans filtre. Nettoyez le filtre à peluches avant ou après chaque utilisation.

• Ne séchez pas d’articles non lavés dans le sèche- linge.

• Il convient que les articles qui ont été salis par des substances telles que l’huile de cuisson, l’acétone, www.electrolux.com36l’alcool, l’essence, le kérosène, les détachants, la térébenthine, la cire et les substances pour retirer la cire soient lavés dans de l’eau chaude avec une quantité supplémentaire de détergent avant d’être séchés dans le sèche-linge à tambour.

• Les pièces contenant de l'éponge de caoutchouc (mousse de latex), les bonnets de bains, tissus imperméables, articles renforcés de caoutchouc ou vêtements et taies d'oreiller rembourrés d'éponge de caoutchouc ne doivent pas être séchés dans un sèche-linge.

• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.

• Retirez des vêtements tous les objets pouvant provoquer un incendie comme les briquets ou les allumettes.

• AVERTISSEMENT : N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins de sortir immédiatement tout le linge et de le déplier séparément pour dissiper la chaleur résiduelle.

• Avant toute opération d'entretien, mettez l'appareil à l'arrêt et débranchez-le de l’alimentation électrique.

Avertissement : Risque

d’incendie / Matières inflammables.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• N’installez pas l’appareil dans un environnement sans renouvellement d’air L'appareil contient un gaz inflammable, le propane (R290), ayant un niveau élevé de compatibilité environnementale. Maintenez les sources de feu et d’inflammation à l’écart de l’appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 5 °C ou supérieure à 35 °C.

• L'appareil doit être installé sur un sol plat, stable, résistant à la chaleur et propre.

• Assurez-vous que de l'air circule entre l'appareil et le sol.

• Déplacez toujours l'appareil en position verticale. FRANÇAIS 37• La surface arrière de l'appareil doit être positionnée contre le mur.

• Une fois l'appareil installé à son emplacement permanent, vérifiez qu'il est bien de niveau à l'aide d'un niveau à bulle. S'il n'est pas de niveau, réglez les pieds jusqu'à ce qu'il le soit.

2.2 Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

• AVERTISSEMENT : Cet appareil est conçu pour être installé/connecté à une connexion de mise à la terre dans le bâtiment.

• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l’alimentation secteur.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprise et de rallonges.

• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• Ne touchez jamais le câble d’alimentation ni la fiche avec des mains mouillées.

AVERTISSEMENT! Risque de blessure, de choc électrique, d'incendie, de brûlures ou de dommage matériel à l'appareil.

Avertissement : Risque

d’incendie / Matières inflammables. L'appareil contient un gaz inflammable, le propane (R290), ayant un niveau élevé de compatibilité environnementale. Maintenez les sources de feu et d’inflammation à l’écart de l’appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

• Cet appareil est exclusivement à usage domestique (en intérieur).

• Ne séchez pas d'articles endommagés (déchirés, effiloché) qui contiennent un rembourrage ou un garnissage.

• Si le linge a été lavé avec un détachant, effectuez un cycle de rinçage supplémentaire avant de lancer le cycle de séchage.

• Séchez uniquement les textiles compatibles avec un séchage au sèche-linge. Suivez les instructions de lavage figurant sur l'étiquette des articles.

• N'utilisez pas l'eau de condensation/ distillée pour préparer des boissons ni pour cuisiner. Elle peut entraîner des problèmes de santé chez les personnes et les animaux domestiques.

• Ne montez pas et ne vous asseyez pas sur la porte de l’appareil lorsqu’elle est ouverte.

• Ne séchez pas de vêtements humides dans l’appareil.

2.4 Entretien et Nettoyage

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

Avertissement : Risque

d’incendie / Matières inflammables. L'appareil contient un gaz inflammable, le propane (R290), ayant un niveau élevé de compatibilité environnementale. Maintenez les sources de feu et d’inflammation à l’écart de l’appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques. www.electrolux.com38• Soyez prudent en nettoyant l’appareil pour éviter d’endommager le système de refroidissement.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Le compresseur et son système dans le sèche-linge sont remplis d’un agent spécial exempt de fluoro-chloro- hydrocarbures. Ce système doit rester serré. L’endommagement de l’installation peut provoquer une fuite.

• Pour réparer l'appareil, contactez le service après-vente agréé.

• Utilisez uniquement des pièces de rechange d'origine.

• Concernant la/les lampe(s) à l’intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l’humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l’appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l’éclairage des pièces d’un logement.

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

Avertissement : Risque

d’incendie / Risque de dommages aux biens et à l’appareil.

• Débranchez l'appareil de l'alimentation électrique et de l'arrivée d'eau.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• L’appareil contient un gaz inflammable (R290). Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.

• Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et les animaux de s'enfermer dans le tambour.

• Jetez l'appareil en vous conformant aux exigences locales relatives à la mise au rebut des Déchets d'équipements électriques et électroniques (DEEE).

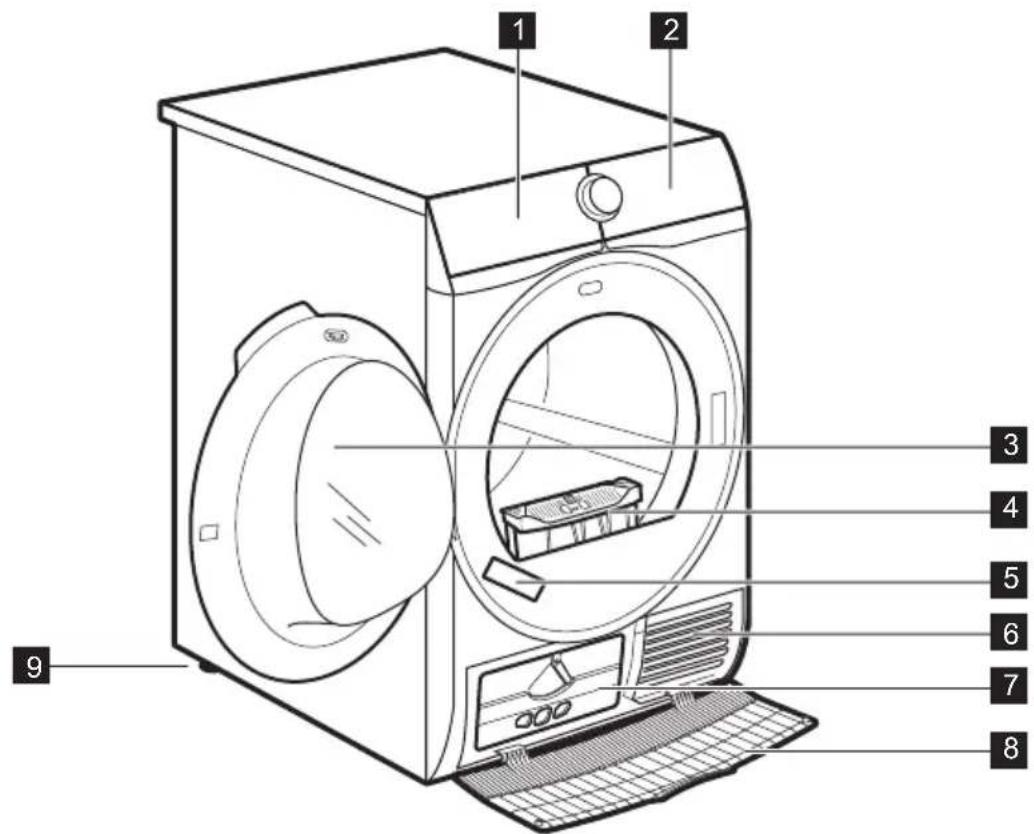

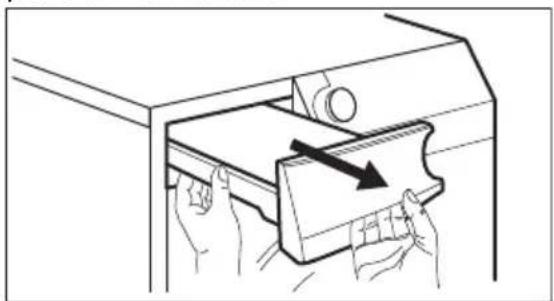

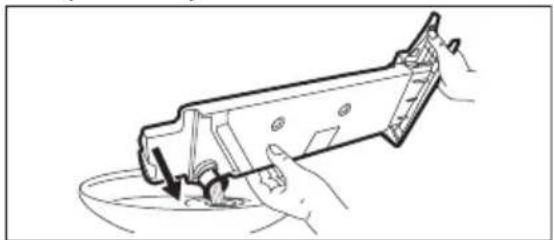

Bac d'eau de condensation

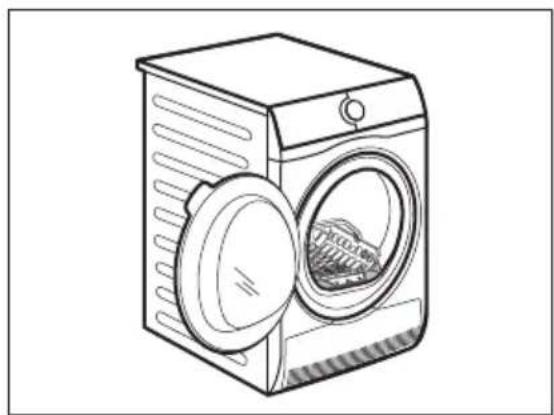

Hublot de l'appareil

Fentes de circulation d'air

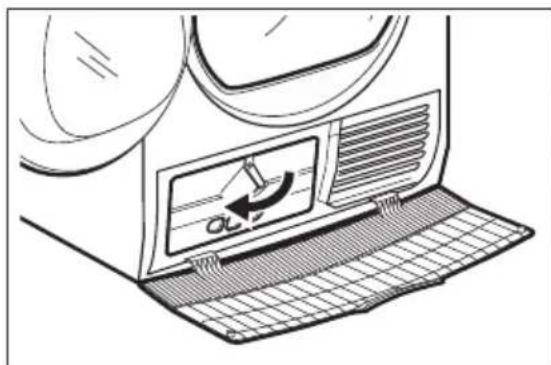

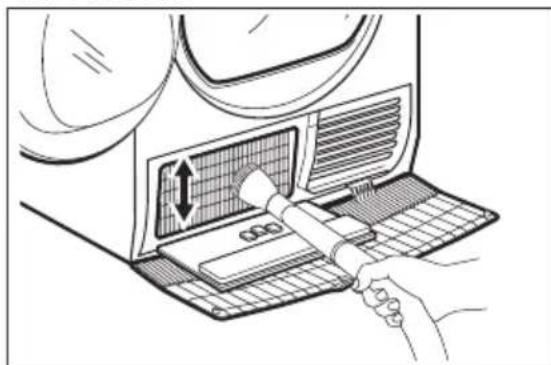

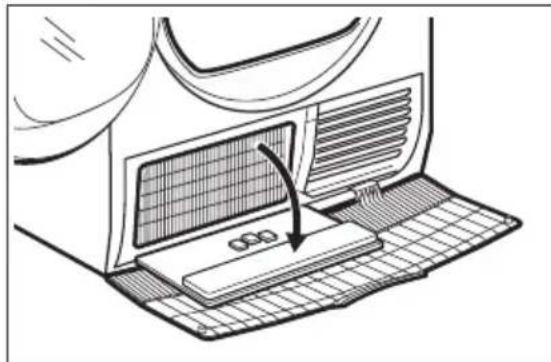

Couvercle du condenseur

Pieds réglables Pour vous faciliter le chargement du linge ou l’installation, le hublot est réversible. (reportez-vous à la brochure séparée). www.electrolux.com404. PANNEAU DE COMMANDE

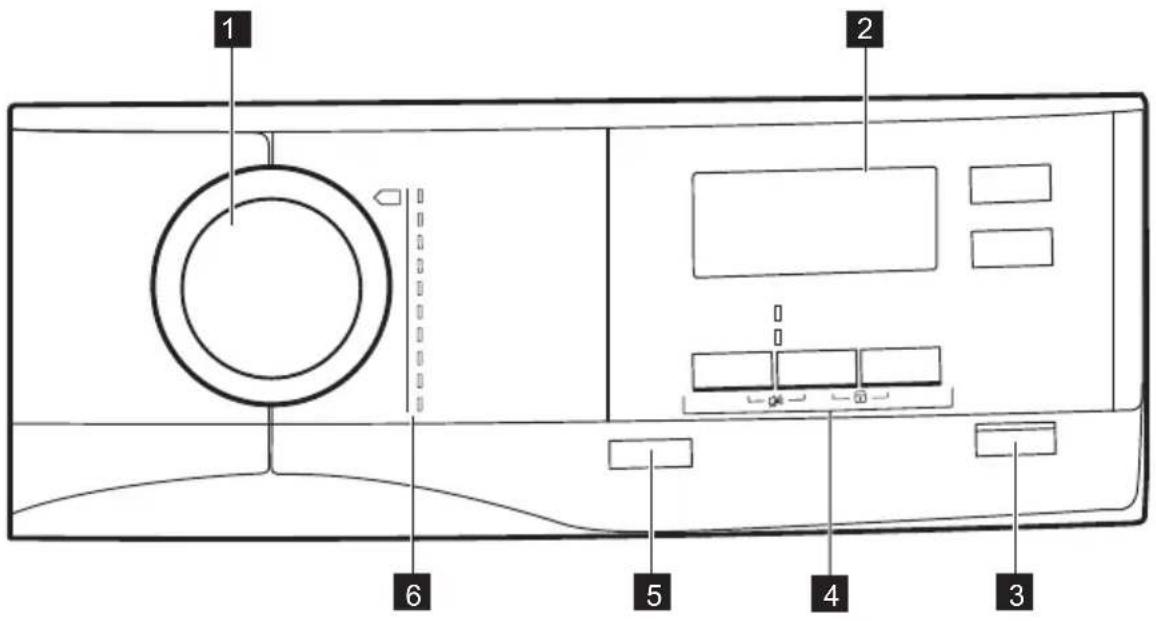

Sélecteur de programme

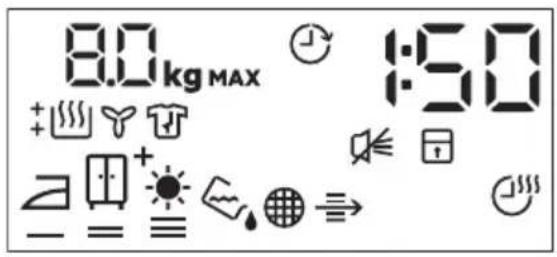

Symbole sur l'affichage Description du symbole charge maximale option départ différé activée

sélection du Départ différé (30 min. - 20 h) indication de la durée du cycle alarme désactivée sécurité enfants activée FRANÇAIS 41Symbole sur l'affichage Description du symbole

degré de séchage du linge : prêt à repasser, prêt à ranger, prêt à ranger +, extra sec voyant : vidanger le bac à eau voyant : nettoyez le filtre voyant : vérifiez le condenseur option minuterie activée

sélection du programme Minuterie (10 min. - 2 h) voyant : phase de séchage voyant : phase anti-froissage voyant : phase de refroidissement

Propriétés / Étiquette d'entretien des texti‐ les

Coton Eco 8,0 kg Le cycle peut être utilisé pour sécher du coton avec le degré de séchage « Coton - prêt à ran‐ ger », avec des économies d’énergie maximales.

Coton 8,0 kg Cycle défini pour le séchage complet d’articles en coton de différentes tailles / différents tis‐ sages.

Synthétiques 3,5 kg Textiles synthétiques ou mélan‐ gés.

Mixtes 3 kg Coton et textiles synthétiques.

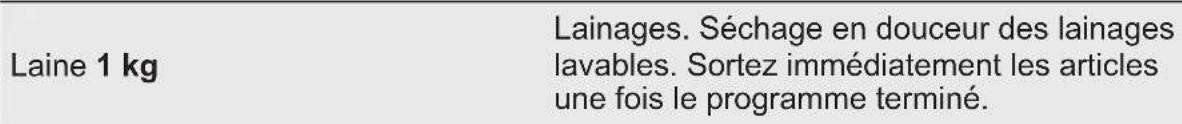

Laine 1 kg Lainages. Séchage en douceur des lainages lavables. Sortez immédiatement les articles une fois le programme terminé. Soie 1 kg Soie adaptée au sèche-linge.

Propriétés / Étiquette d'entretien des texti‐ les Repassage Facile 1 kg (ou 5 chemi‐ ses) Textiles faciles d’entretien pour lesquels un repassage minimum est nécessaire. Les ré‐ sultats de séchage peuvent varier en fonction du type de textile. Dépliez-les le plus possible avant de les placer dans l’appareil. Une fois le programme terminé, sortez immédiatement les articles et accrochez-les sur un cintre.

Draps 3 kg Linge de lit comme des draps simples et doubles, des taies d’oreillers, des couvre-lits.

Duvet 3 kg Couettes simples ou doubles et oreillers (garnissage en plumes, duvet ou synthétique).

Le poids maximum correspond à des articles secs.

Le programme Coton Eco est le « Programme coton standard » conformément au Règlement UE de la commission N° 392/2012. Il est adapté au séchage du linge en coton humide normal. Il s’agit du programme le plus efficace en termes de consommation d’éner‐ gie pour sécher du linge en coton humide.

5.1 Sélection des programmes et options

Niveau de séchage Anti- froissage Rafraî‐ chir Minute‐ rie Coton Eco

Coton Synthétiques Mixtes

Niveau de séchage Anti- froissage Rafraî‐ chir Minute‐ rie Duvet

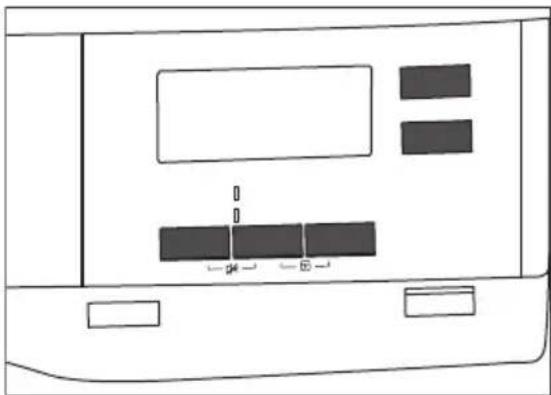

Conjointement au programme, vous pouvez régler 1 ou plusieurs options.

Consultez le chapitre des OPTIONS : Minuterie sur le programme Laine

5.2 Données de consommation

Programme Vitesse d'essorage / humidité résiduelle Temps de séchage

Consom‐ mation énergéti‐ que

Pour les charges partielles, la durée du cycle est plus courte et l’appareil utilise moins d’énergie.

Si la température ambiante n’est pas adaptée et/ou si le linge est mal essoré, la durée du cycle peut-être prolongé et la consommation d’énergie peut augmenter. www.electrolux.com446. OPTIONS

6.1 Niveau de séchage

Cette option permet d'obtenir le degré de séchage souhaité. Vous pouvez sé‐ lectionner le niveau de sécheresse : Prêt à être repassé - degré Prêt à repasser Prêt à être rangé - degré Prêt à ranger

Prêt à être rangé - plus sec que le degré Prêt à ranger Prêt à être rangé - degré Extra sec

Sélection par défaut liée au programme

Prolonge la phase anti-froissage (30 minutes) à la fin du cycle de séchage à 120 minutes. Après la phase de séchage, le tambour tourne quelques fois pour empêcher le linge de se froisser. Le linge peut être retiré durant la phase anti-froissage.

Pour rafraîchir les vêtements qui étaient rangés. La charge maximale ne peut pas dépasser 1 kg.

Coton, textiles synthétiques et mixtes. Elle permet à l'utilisateur de régler une durée de séchage, d'un minimum de 10 min à un maximum de 2 heures (par paliers de 10 min). Lorsque cette option est activée, l'indication de la charge maximale disparaît. Le cycle dure autant de temps que la durée de séchage sélectionnée indépendamment de la charge et de son niveau de séchage.

20 min action de l’air froid unique‐ ment (aucun chauffage).

40 min séchage supplémentaire pour améliorer le niveau de sécha‐ ge après le cycle de séchage précédent.

40 min séchage complet de petites charges de linge jusqu'à 4 kg, bien essorées (> 1200 tr/min).

6.5 Minuterie pour le

programme Laine Option adaptée au programme Laine pour ajuster le degré de séchage sur plus ou moins sec.

Départ Différé Permet de retarder le départ du programme de séchage, d'un minimum de 30 min à un maximum de 20 heures.

1. Sélectionnez le programme et les

2. Appuyez à plusieurs reprises sur la

touche Départ Différé. La durée du délai s'affiche (par ex. si le programme doit démarrer au bout de 12 heures.)

3. Pour activer l'option Départ

Différé, appuyez sur la touche Départ/Pause. Le délai restant avant le départ diminue sur l'affichage.

• au début et à la fin de la phase anti- froissage Par défaut, l'option d'alarme est toujours activée. Vous pouvez utiliser cette option FRANÇAIS 45pour activer ou désactiver le signal sonore.

7. AVANT LA PREMIÈRE UTILISATION

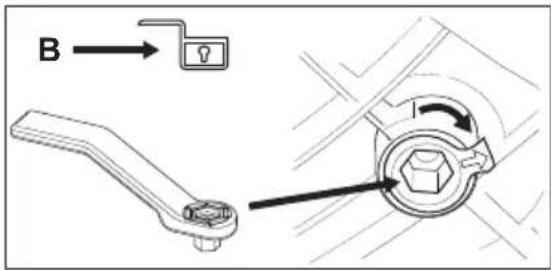

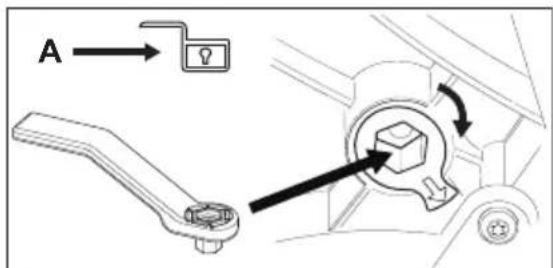

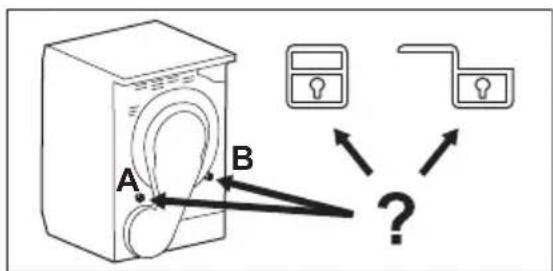

Les verrous à l'arrière du tambour se retirent automatiquement lorsque le sèche-linge est allumé pour la première fois. Il se peut que vous entendiez du bruit. Il est fortement recommandé de lancer un programme pour la première fois sans la charge pendant quelques secondes pour s'assurer que les verrous à l’arrière du tambour sont correctement retirés. Pour débloquer les verrous à l’arrière du tambour :

1. Mettez l'appareil en marche.

2. Sélectionnez un programme.

3. Appuyez sur la touche Départ/Pause.

Le tambour commence à tourner. Les verrous à l’arrière du tambour sont automatiquement désactivés. Si le tambour ne tourne toujours pas, veuillez libérer manuellement les verrous à l’arrière du tambour (pour ce faire, veuillez utiliser la clé fournie).

Avant d’utiliser l’appareil pour sécher des articles :

Nettoyez le tambour du sèche-linge avec un chiffon humide.

• Lancez un programme d'une heure avec du linge humide. Au début du cycle de séchage (3 à 5 premières minutes) le niveau sonore peut être légèrement plus fort. Ceci est dû au démarrage du compresseur. Ce phénomène est normal sur tous les appareils fonctionnant avec un compresseur comme les réfrigérateurs et congélateurs.

7.1 Odeur inhabituelle

L’appareil est soigneusement emballé. Après le déballage du produit, vous pouvez constater une odeur inhabituelle. Ceci est normal sur les produits neufs. L’appareil est constitué de plusieurs types de matériaux qui peuvent générer ensemble une odeur inhabituelle. Au fil du temps et après quelques cycles de séchage, l’odeur inhabituelle disparaît progressivement.

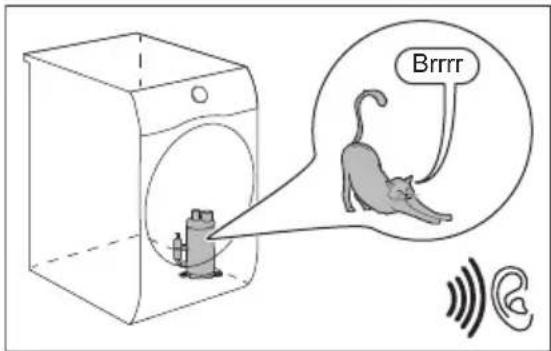

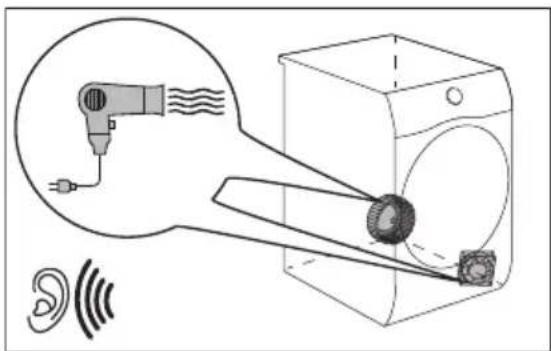

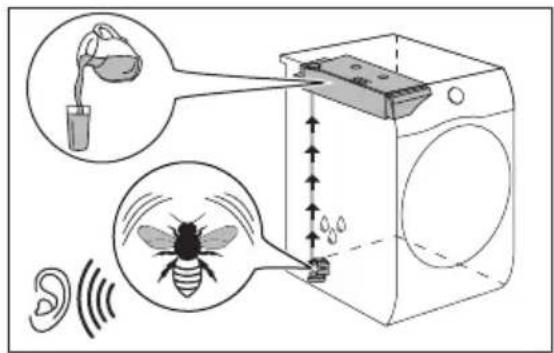

Différents bruits peuvent être émis à différentes phases du cycle de séchage. Ces bruits de fonctionnement sont tout à fait normaux. Fonctionnement du compresseur. www.electrolux.com46Brrrr Tambour tournant. Fonctionnement des ventilateurs. Fonctionnement de la pompe et transfert de la condensation dans le réservoir.

8. UTILISATION QUOTIDIENNE

8.1 Préparation du linge

Très souvent après le cycle de lavage, les vêtements sont mélangés et enchevêtrés. Sécher des vêtements mélangés et enchevêtrés n’est pas efficace. Pour garantir un flux d’air approprié et un séchage homogène, il est conseillé de secouer et de charger un par un les vêtements dans le sèche-linge. Pour garantir un processus de séchage approprié :

• Fermez le fermetures à glissière.

Fermez les boutons des housses de couette.

• Ne laissez pas de cordons ni de rubans dénoués pour le séchage (par exemple des cordons de tablier). Nouez-les avant de démarrer le programme.

• Retournez les articles ayant un revêtement intérieur en coton. Le revêtement en coton doit être tourné vers l'extérieur.

• Sélectionnez toujours le programme le plus adapté au type de linge.

• Ne mélangez pas les couleurs foncées et les couleurs claires. FRANÇAIS 47• Utilisez un programme adapté pour le coton, le jersey et la bonneterie pour éviter qu'ils ne rétrécissent.

• Ne dépassez pas la charge maximale indiquée dans le chapitre des programmes ou sur l'affichage.

• Séchez uniquement du linge adapté au sèche-linge. Reportez-vous aux étiquettes des vêtements.

• Ne séchez pas les grands articles et les petits articles ensemble. Les petits articles peuvent se coincer dans les grands et ne pas sécher correctement.

• Secouez les tissus et les vêtements de grande taille avant de les placer dans le sèche-linge. Cela sert à éviter des zone d’humidité à l’intérieur du tissu après le cycle de séchage. Étiquette d'en‐ tretien du texti‐

Description Linge adapté au sèche-linge. Linge adapté au sèche-linge à haute température. Linge adapté au sèche-linge à basse température uniquement. Linge non adapté au sèche-linge.

8.2 Chargement du linge

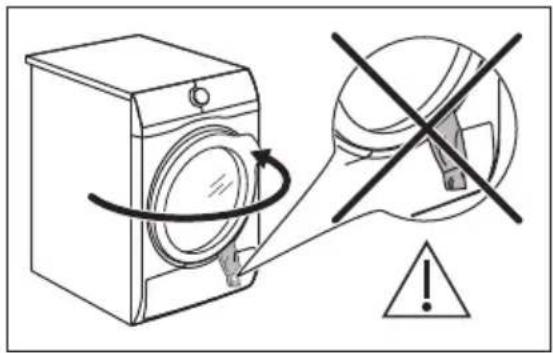

ATTENTION! Assurez-vous que le linge n'est pas coincé entre le hublot de l'appareil et le joint en caoutchouc.

1. Ouvrez le hublot de l'appareil.

2. Chargez le linge dans le tambour, un

3. Fermez la porte de l'appareil.

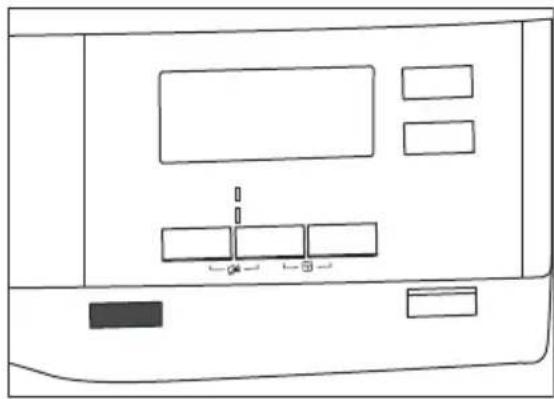

8.3 Activation de l'appareil

Pour allumer l'appareil : Appuyez sur la touche Marche/Arrêt. Si l'appareil est allumé, certains indicateurs apparaissent sur l'affichage.

8.4 Fonction auto-off

Pour réduire la consommation d'énergie, la fonction auto-off éteint automatiquement l'appareil :

• si vous n'appuyez pas sur la touche Départ/Pause dans les 5 minutes.

• 5 minutes après la fin du cycle. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. www.electrolux.com48Si l'appareil est allumé, certains indicateurs apparaissent sur l'affichage.

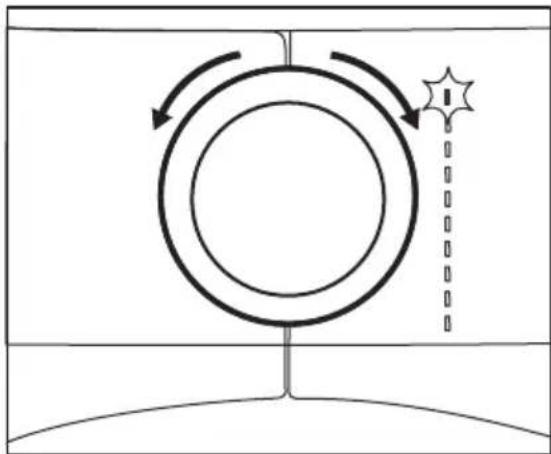

8.5 Réglage d'un programme

Utilisez le sélecteur de programme pour sélectionner le programme. La durée approximative du programme apparaît sur l’affichage. Les véritables temps de séchage dépendent du type de charge (quantité et composition), de la température ambiante et du taux d’humidité dans votre linge après la phase d’essorage.

Conjointement au programme, vous pouvez sélectionner 1 ou plusieurs options spéciales. Pour activer ou désactiver une option, appuyez sur la touche ou la combinaison de 2 touches correspondantes. Son symbole s'affiche, ou le voyant au- dessus de la touche correspondante s'allume.

8.7 Option Sécurité enfants

La sécurité enfants peut être activée pour empêcher les enfants de jouer avec l'appareil. L'option Sécurité enfants verrouille toutes les touches et le sélecteur de programme (cette option ne verrouille pas la touche Marche/ Arrêt). Vous pouvez activer l'option Sécurité enfants :

• avant d'appuyer sur la touche Départ/Pause, ce qui empêche l'appareil de démarrer

• après avoir appuyé sur la touche Départ/Pause ; la sélection des programmes et options est désactivée. Activation de l'option Sécurité enfants :

1. Allumez le sèche-linge.

2. Sélectionnez un des programmes

3. Appuyez simultanément sur les

2 touches et maintenez-les enfoncées. Le symbole s'affiche.

4. Pour désactiver la sécurité enfants,

appuyez à nouveau sur les touches ci-dessus jusqu'à ce que le symbole disparaisse. FRANÇAIS 498.8 Départ d'un programme Pour lancer le programme : Appuyez sur la touche Départ/ Pause. L'appareil démarre et le voyant au- dessus de la touche cesse de clignoter et reste fixe.

8.9 Modification de programme

Pour modifier un programme :

1. Appuyez sur la touche Marche/

Arrêt pour éteindre l'appareil.

2. Appuyez à nouveau sur la touche

Marche/Arrêt pour allumer l'appareil.

3. Sélectionnez un nouveau

8.10 Fin du programme

Nettoyez le filtre et vidangez le bac d'eau de condensation après chaque cycle de séchage. (Reportez-vous au chapitre ENTRETIEN ET NETTOYAGE.) Une fois le cycle de séchage terminé, le symbole apparaît sur l'affichage. Si l'option Alarme est activée, un signal sonore intermittent retentit pendant une minute. Si vous n'éteignez pas l'appareil, la phase anti- froissage démarre (elle n'est pas active avec tous les programmes). Le symbole clignotant indique l'exécution de la phase anti- froissage. Pendant cette phase, vous pouvez retirer le linge. Pour sortir le linge :

1. Appuyez sur la touche Marche/

Arrêt pendant 2 secondes pour éteindre l'appareil.

2. Ouvrez la porte de l'appareil.

4. Fermez la porte de l'appareil.

Causes possibles de résultats de séchage non satisfaisants :

Paramètres du niveau de séchage par défaut non adaptés. Consultez le chapitre Réglage du niveau de séchage par défaut

• La température est trop basse ou trop élevée. La température ambiante optimale est comprise entre 18 et 25 °C.

9.1 Conseils écologiques

Essorez suffisamment le linge avant de le sécher.

• Ne dépassez pas les charges indiquées au chapitre consacré aux programmes.

• Nettoyez le filtre après chaque cycle de séchage.

• N'utilisez pas d'assouplissant pour le lavage et le séchage. Le sèche-linge adoucit automatiquement le linge.

L’eau provenant du bac d’eau peut être utilisée pour repasser les vêtements. Vous devez d’abord filtrer l’eau pour éliminer les fibres textiles restantes (un filtre à café simple convient). www.electrolux.com50• Maintenez toujours dégagées les fentes de circulation d'air en bas de l'appareil.

• Veillez à maintenir une bonne circulation d'air autour de l'appareil.

9.2 Réglage du degré de

séchage par défaut Pour modifier le degré de séchage par défaut :

1. Mettez l'appareil en fonctionnement.

2. Attendez environ 8 secondes.

3. Sélectionnez un des programmes

4. Appuyez simultanément sur les

touches Niveau de séchage et Rafraîchir et maintenez-les enfoncées. Un des symboles s'affiche : - Séchage maximal - Extra sec - Séchage standard

5. Appuyez à plusieurs reprises sur la

touche Départ/Pause jusqu'à ce que le degré de séchage souhaité s'affiche. Degré de séchage Symbole affiché Séchage maximal Extra sec Séchage standard

6. Pour sauvegarder le réglage,

appuyez simultanément sur les touches Niveau de séchage et Rafraîchir et maintenez-les enfoncées pendant 2 secondes.

9.3 Désactivation du voyant du

réservoir Par défaut, le voyant du bac d'eau est allumé. Il s'allume à la fin du cycle de séchage ou en cours de cycle si le bac d'eau est plein. Si le kit de vidange est installé, le bac d'eau se vidange automatiquement et le voyant peut être désactivé. Pour éteindre le voyant :

1. Mettez l'appareil en fonctionnement.

2. Attendez environ 8 secondes.

3. Sélectionnez un des programmes

4. Appuyez simultanément sur les

touches Rafraîchir et Minuterie et maintenez-les enfoncées. L'une des deux configurations est possible :

• le voyant réservoir : est allumé et le symbole s'affiche ; le voyant du bac d'eau de condensation est allumé en permanence

• le voyant réservoir : est éteint et le symbole s'affiche ; le voyant du bac d'eau de condensation est éteint en permanence

10. ENTRETIEN ET NETTOYAGE

10.1 Nettoyage du filtre

À la fin de chaque cycle, le symbole filtre s'affiche et vous devez nettoyer le filtre. Le filtre retient les peluches pendant le séchage. Pour obtenir les meilleures performances de séchage, nettoyez le filtre régulièrement ; un filtre obstrué allonge les cycles et augmente la consommation d’énergie. Utilisez votre main pour nettoyer le filtre et, si nécessaire, un aspirateur. FRANÇAIS 51ATTENTION! Évitez d’utiliser de l’eau pour nettoyer le filtre. Jetez plutôt les peluches à la poubelle (évitez la dispersion de fibre de plastique dans l’eau ambiante).

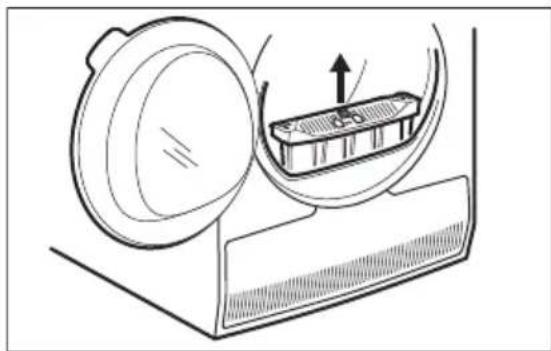

1. Ouvrez la porte. Retirez le filtre.

2. Poussez sur le crochet pour ouvrir le

3. Ramassez à la main les peluches

provenant des deux parties internes du filtre. Jetez les peluches à la poubelle.

4. Si nécessaire, nettoyez le filtre à

l'aide d'un aspirateur. Refermez le filtre.

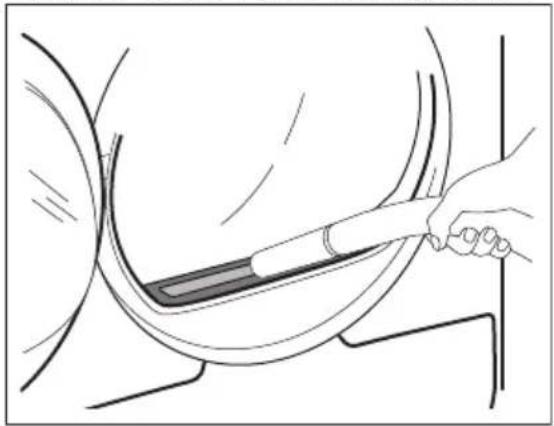

5. Si nécessaire, retirez les peluches du

logement et du joint du filtre. Vous pouvez utiliser un aspirateur. Remettez le filtre dans son logement.

10.2 Vidange du bac d'eau de

condensation Videz le bac d'eau de condensation après chaque cycle de séchage. Si le bac d'eau de condensation est plein, le programme s'interrompt automatiquement. Le symbole réservoir s'affiche et vous devez vidanger le bac d'eau de condensation. Pour vidanger le bac d'eau de condensation :

1. Tirez sur le bac d'eau de

condensation et maintenez-le en position horizontale.

2. Sortez le raccord en plastique et

vidangez le bac d'eau de condensation dans un évier ou un réceptacle équivalent. www.electrolux.com523. Remettez le raccord en plastique et le bac d'eau de condensation en position.

4. Pour faire repartir le programme,

appuyez sur la touche Départ/ Pause.

10.3 Nettoyage du condenseur

Si le symbole condenseur clignote sur l'affichage, vérifiez le condenseur et son compartiment. S'il est sale, nettoyez-le. Veillez à effectuer cette vérification au moins une fois tous les 6 mois. AVERTISSEMENT! Ne touchez pas les surfaces métalliques à mains nues. Risque de blessure. Portez des gants de protection. Nettoyez-les doucement pour ne pas endommager la surface métallique. Pour effectuer la vérification :

1. Ouvrez le hublot. Retirez le filtre.

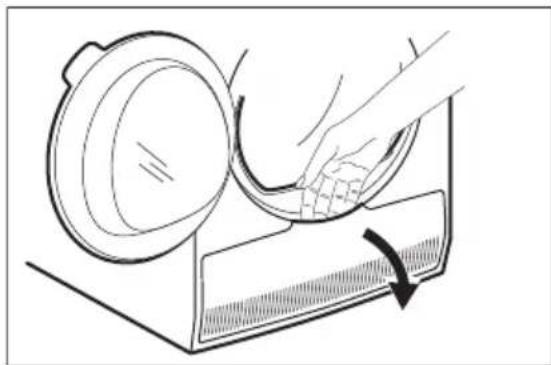

2. Ouvrez le cache du condenseur.

3. Tournez le levier pour déverrouiller le

couvercle du condenseur.

4. Abaissez le couvercle du

5. Si nécessaire, retirez les peluches

sur le condenseur et dans son compartiment. Vous pouvez utiliser un chiffon humide et/ou un aspirateur avec brosse.

6. Fermez le couvercle du condenseur.

7. Tournez le levier jusqu'à ce qu'il se

verrouille en place.

8. Remettez le filtre en place.

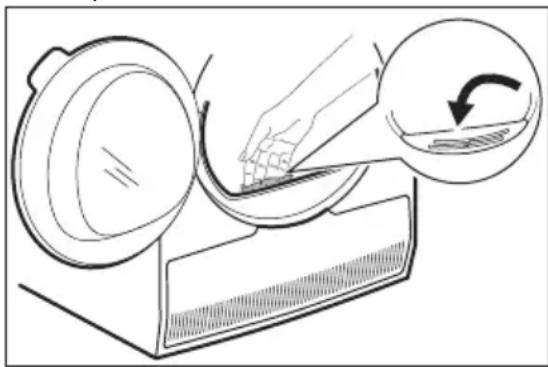

FRANÇAIS 5310.4 Nettoyage du capteur d’humidité ATTENTION! Risque de dégradation du capteur d’humidité. N'utilisez pas de matières abrasives ou de laine d'acier pour nettoyer le capteur. Pour assurer les meilleurs résultats de séchage, l’appareil est équipé d’un capteur d’humidité en métal. Il est placé sur la face intérieure de la zone de la porte. Au fil du temps, la surface du capteur peut devenir sale, ce qui détériore les performances de séchage. Nous conseillons de nettoyer le capteur au moins 3 ou 4 fois ou si vous constatez une baisse des performances de séchage. Pour le nettoyer, vous pouvez utiliser le côté plus dur d’une éponge à vaisselle et un peu de vinaigre ou de liquide vaisselle. Pour nettoyer le capteur :

1. Ouvrez la porte de chargement.

2. Nettoyez les surfaces du capteur

d’humidité en essuyant la surface en métal plusieurs fois.

10.5 Nettoyage du tambour

AVERTISSEMENT! Débranchez l'appareil avant de le nettoyer. Utilisez un détergent savonneux doux standard pour nettoyer la surface interne du tambour et ses aubes. Séchez les surfaces nettoyées avec un chiffon doux. ATTENTION! N'utilisez pas de matières abrasives ou de laine d'acier pour nettoyer le tambour.

10.6 Nettoyage du bandeau de

commande et de l'enveloppe Utilisez un détergent savonneux neutre standard pour nettoyer le bandeau de commande et le boîtier. Nettoyez-les à l'aide d'un chiffon humide. Séchez les surfaces nettoyées avec un chiffon doux. ATTENTION! Ne nettoyez pas l'appareil à l'aide de produits de nettoyage pour meubles ou autres pouvant entraîner une corrosion.

10.7 Nettoyage des fentes de

circulation d'air Utilisez un aspirateur pour retirer les peluches des fentes de circulation d'air.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

L’appareil ne démarre pas ou se met à l’arrêt en cours de programme. www.electrolux.com54Dans un premier temps, essayez de trouver une solution au problème (reportez-vous au tableau). Si le problème persiste, contactez le service après-vente agréé. AVERTISSEMENT! Mettez à l’arrêt l'appareil avant de procéder à la vérification. En cas de problèmes majeurs, les signaux sonores se déclenchent, un code d'erreur s'affiche et la touche Départ/Pause peut clignoter en continu : Code d'erreur Cause possible Solution E5A Surcharge du moteur de l’appa‐ reil. Trop de linge ou linge coincé dans le tambour. Le programme ne s’est pas ter‐ miné. Retirez le linge du tam‐ bour, sélectionnez le programme et redémarrez le cycle. E97 Panne interne. Il n'y a aucune communication entre les compo‐ sants électroniques de l'appareil. Le programme ne s'est pas ter‐ miné correctement ou l'appareil s'est mis à l’arrêt trop tôt. Mettez à l’arrêt l’appareil et remettez-le en fonctionnement. Si le code d'erreur s'affiche à nouveau, contactez le service après-vente agréé. EH0 L'alimentation électrique est ins‐ table. Si l’appareil affiche EH0, veuillez attendre que l’alimentation sec‐ teur soit stable puis appuyez sur Départ. Si l’appareil interrompt le cycle sans indication, appuyez sur Départ du cycle. En cas d’avertissement, vérifiez l’intég‐ rité du cordon/de la fiche électri‐ que ou l’alimentation secteur. Si d'autres codes d'erreur s'affichent, mettez à l’arrêt et de nouveau en fonctionnement l'appareil. Si le problème persiste, contactez le service après-vente agréé. Pour tout autre problème avec le sèche-linge, consultez le tableau ci-dessous pour connaître les solutions possibles. FRANÇAIS 5511.2 Dépannage Problème Cause possible Solution Le sèche-linge ne fonctionne pas. Le sèche-linge n'est pas branché électriquement. Branchez l'appareil à une prise électrique. Vérifiez le fusible dans la boîte à fusibles (installa‐ tion domestique). Le hublot est ouvert. Refermez la porte. Vous n'avez pas appuyé sur la touche Marche/Arrêt. Appuyez sur la touche Mar‐ che/Arrêt. Vous n'avez pas appuyé sur la touche Départ/Pause. Appuyez sur la touche Dé‐ part/Pause. L'appareil est en mode veille. Appuyez sur la touche Mar‐ che/Arrêt. Résultats de séchage insa‐ tisfaisants. Sélection d'un programme inap‐ proprié. Sélectionnez un programme.

Le filtre est obstrué. Nettoyez le filtre.

Niveau de séchage l'option était réglée sur prêt à repas‐ ser

Réglez l'option Niveau de séchage sur un niveau plus éle‐ vé. La charge est trop importante. Ne dépassez pas la charge maximale. Les fentes de circulation d'air sont obstruées. Nettoyez les fentes d'aération qui se trouvent en bas de l'appa‐ reil. Le capteur d'humidité du tam‐ bour est sale. Nettoyez la surface avant du tambour. Le degré de séchage n'est pas réglé sur le bon niveau. Réglez le degré de séchage.

Le condenseur est obstrué. Nettoyez le condenseur.

Le hublot ne ferme pas Le filtre n'est pas verrouillé en position. Mettez le filtre dans la bonne po‐ sition. Du linge est coincé entre le hu‐ blot et le joint. Retirez les objets coincés et fer‐ mez le hublot. Vous ne pou‐ vez pas modi‐ fier le program‐ me ou les op‐ tions. Après le départ du cycle, vous ne pouvez pas modifier le pro‐ gramme ou les options. Éteignez puis rallumez le sèche- linge. Modifiez le programme ou l'option. www.electrolux.com56Problème Cause possible Solution Vous ne pou‐ vez pas sélec‐ tionner d'op‐ tion. Un signal sonore retentit. L'option que vous avez essayé d'activer ne s'applique pas au programme que vous avez sé‐ lectionné. Éteignez puis rallumez le sèche- linge. Modifiez le programme ou l'option. Durée inatten‐ due sur l'affi‐ chage. La durée de séchage est calcu‐ lée en fonction de la taille et du niveau d'humidité de la charge. Ce calcul est automatique, l'ap‐ pareil fonctionne correctement. Le programme est inactif. Le bac d'eau de condensation est plein. Videz le bac d'eau de condensa‐ tion, appuyez sur la touche Départ/Pause.

Le cycle de sé‐ chage est trop court. La charge est trop petite. Sélectionnez un programme avec minuterie. La durée doit être proportionnelle à la charge. Pour sécher un seul article ou une petite quantité de linge, nous vous recommandons d'utili‐ ser des temps de séchage courts. Le linge est trop sec. Sélectionnez un programme Mi‐ nuterie approprié, ou un degré de séchage plus élevé (par ex. très sec

Le filtre est obstrué. Nettoyez le filtre. La charge est trop importante. Ne dépassez pas la charge maximale. Le linge n'était pas assez esso‐ ré. Essorez une nouvelle fois le lin‐ ge dans le lave-linge. La température de la pièce est trop élevée ou trop basse ; il ne s'agit pas d'une anomalie de l'appareil. Assurez-vous que la températu‐ re de la pièce est comprise entre +5 °C et +35 °C. La température optimale dans la pièce pour ob‐ tenir les meilleurs résultats est comprise entre 18 ° et 25 °C.

Suivez le descriptif du programme ; reportez-vous au chapitre PROGRAMMES.

Reportez-vous au chapitre ENTRETIEN ET NETTOYAGE.

Uniquement les sèche-linge avec l'option Niveau de séchage.

Reportez-vous au chapitre CONSEILS.

Remarque : Au bout de 6 heures maximum, le cycle de séchage s'arrête automatique‐ ment. FRANÇAIS 5711.3 Causes possibles de résultats de séchage non satisfaisants :

Le filtre est obstrué. Un filtre obstrué rend le séchage inefficace.

• Les fentes de circulation d’air sont obstruées.

• Le tambour est sale.

• Paramètres du niveau de séchage par défaut non adaptés. Consultez le chapitre Réglage du niveau de séchage par défaut

• La température est trop basse ou trop élevée. La température ambiante optimale est comprise entre 18 et 25 °C.

12. DONNÉES TECHNIQUES

Hauteur x Largeur x Profondeur 850 x 596 x 638 mm (maximum 663 mm) Profondeur max. avec la porte de l’appa‐ reil ouverte 1108 mm Largeur max. avec la porte de l’appareil ouverte 958 mm Hauteur réglable 850 mm (+ 15 mm - réglage des pieds) Volume du tambour 118 l Volume de charge maximale 8,0 kg Tension 230 V Fréquence 50 Hz Niveau de puissance sonore 66 dB Puissance totale 800 W Classe d’efficacité énergétique A++ Consommation d’énergie du programme standard pour le coton avec une charge complète.

1,93 kWh Consommation d’énergie du programme standard pour le coton avec la charge partielle.

1,08 kWh Consommation énergétique annuelle

234,7 kWh Puissance absorbée en mode veille

0,50 W Puissance absorbée en mode arrêt

0,50 W Type d’utilisation Domestique Température ambiante autorisée +5 °C à +35 °C www.electrolux.com58Le niveau de protection contre l’infiltration de particules solides et d’humidité est as‐ suré par le couvercle de protection, sauf si l’équipement basse tension ne dispose d’aucune protection contre l’humidité IPX4 Désignation du gaz R290 Poids 0,140 kg

En référence à la norme EN 61121. 8,0 kg de coton centrifugé à 1000 tr/min.

En référence à la norme EN 61121. 4,0 kg de coton centrifugé à 1000 tr/min.

Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du pro‐ gramme coton standard, avec une charge complète ou partielle, et la consommation des modes basse consommation. La consommation énergétique réelle par cycle dépendra de l’utilisation de l’appareil (RÈGLEMENT (UE) No 392/2012).

En référence à la norme EN 61121. Les informations fournies dans le tableau ci-dessus sont conformes à la directive d’application 2009/125/CE du règlement 392/2012 de la commission européenne.

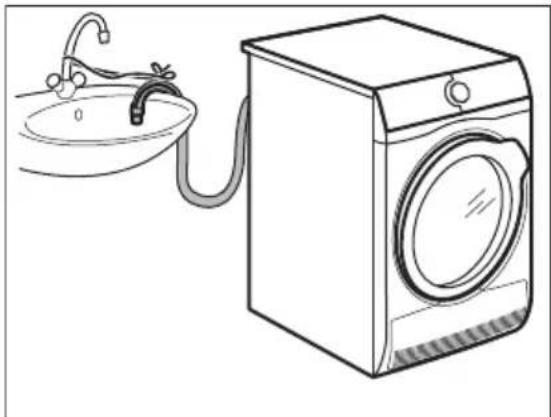

Nom de l'accessoire : DK11. Disponible chez votre vendeur agréé (peut se fixer à certains types de sèche- linge). Pour la vidange directe de l'eau de condensation dans une cuvette, un siphon, une rigole, etc. Après l'installation, le bac d'eau de condensation est vidangé automatiquement. Le bac d'eau de condensation doit demeurer dans l'appareil. Le tuyau installé doit être placé à une distance de 50 cm à 100 cm du sol. Ce tuyau ne doit pas faire de boucle. Si nécessaire, réduisez la longueur du tuyau. Lisez attentivement la notice fournie avec l'accessoire.

13.2 Panier de séchage

Nom de l’accessoire : E4YH200 (A049509), A4YH200 (A049509). Le panier de séchage permet de sécher en toute sécurité dans le sèche-linge :

• les chaussures de sport

• les pulls/chemisiers FRANÇAIS 5913.3 Socle avec tiroir Nom de l’accessoire : E6WHPED4. Disponible auprès de votre magasin vendeur agréé. Pour rehausser votre appareil et ainsi faciliter le chargement et le déchargement du linge. Le tiroir peut servir au rangement du linge comme les serviettes ainsi que des produits de nettoyage et autres. Lisez attentivement les instructions fournies avec l’accessoire.

13.4 Kit de superposition

Nom de l'accessoire : SKP11GW, STA9GW Disponible auprès de votre magasin vendeur agréé. Le kit de superposition ne peut être utilisé qu'avec les lave-linge et les sèche- linge indiqués dans le livret. Reportez- vous au livret joint. Lisez attentivement la notice fournie avec l'accessoire.

14. FICHE D'INFORMATION PRODUIT EN

RÉFÉRENCE AU RÈGLEMENT 1369/2017 DE L'UE Fiche d’informations produit Marque Electrolux Modèle TWL3E400 PNC916099220 Capacité nominale en kg 8,0 Sèche-linge à évacuation ou à condensation Condenseur Classe d'efficacité énergétique A++ Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du programme standard pour le coton, avec une charge complète ou partielle, et la con‐ sommation des modes basse consommation. La consom‐ mation énergétique réelle par cycle dépendra de l'utilisa‐ tion de l'appareil. 234,7 Sèche-linge automatique ou non automatique Automatique www.electrolux.com60Consommation d'énergie du programme standard pour le coton en kWh pour une charge complète 1,93 Consommation d'énergie du programme standard pour le coton en kWh pour une charge partielle 1,08 Consommation d’énergie en mode arrêt en W 0,50 Consommation d’énergie en mode laissé sur marche en W 0,50 Durée en mode Veille en minutes 10 Le « programme standard pour le coton » utilisé avec une charge complète et partielle est le programme de séchage standard utilisé pour les informations de l'étiquette énergé‐ tique et de la fiche produit. ll est adapté au séchage du lin‐ ge en coton normalement humide et est le programme le plus efficace en termes de consommation d'énergie pour le coton. Durée pondérée du « programme standard pour le coton avec une charge complète et partielle » en minutes

Durée du « programme standard pour le coton avec une charge complète » en minutes

Durée du « programme standard pour le coton avec une charge partielle » en minutes

Classe d'efficacité de la condensation sur une échelle al‐ lant de G (moins efficace) à A (plus efficace)

Efficacité moyenne de la condensation du programme standard pour le coton avec une charge complète, en pourcentage

Efficacité moyenne de la condensation du programme standard pour le coton avec une charge partielle, en pour‐ centage

Efficacité de la condensation pondérée du « programme standard pour le coton avec une charge complète et par‐ tielle »

Niveau sonore en dB 66 Appareil intégrable O/N Non Les informations fournies dans le tableau ci-dessus sont conformes à la directive d’application 2009/125/CE du règlement 392/2012 de la commission européenne.

Garantie Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d’une facture, d’un bon de garantie ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’œuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation dues à l’inobser-vation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

16. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. Pour la Suisse: Où aller avec les appareils usagés ? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.erecycling.ch
