MODE D'EMPLOI BC1B3 EZVIZ

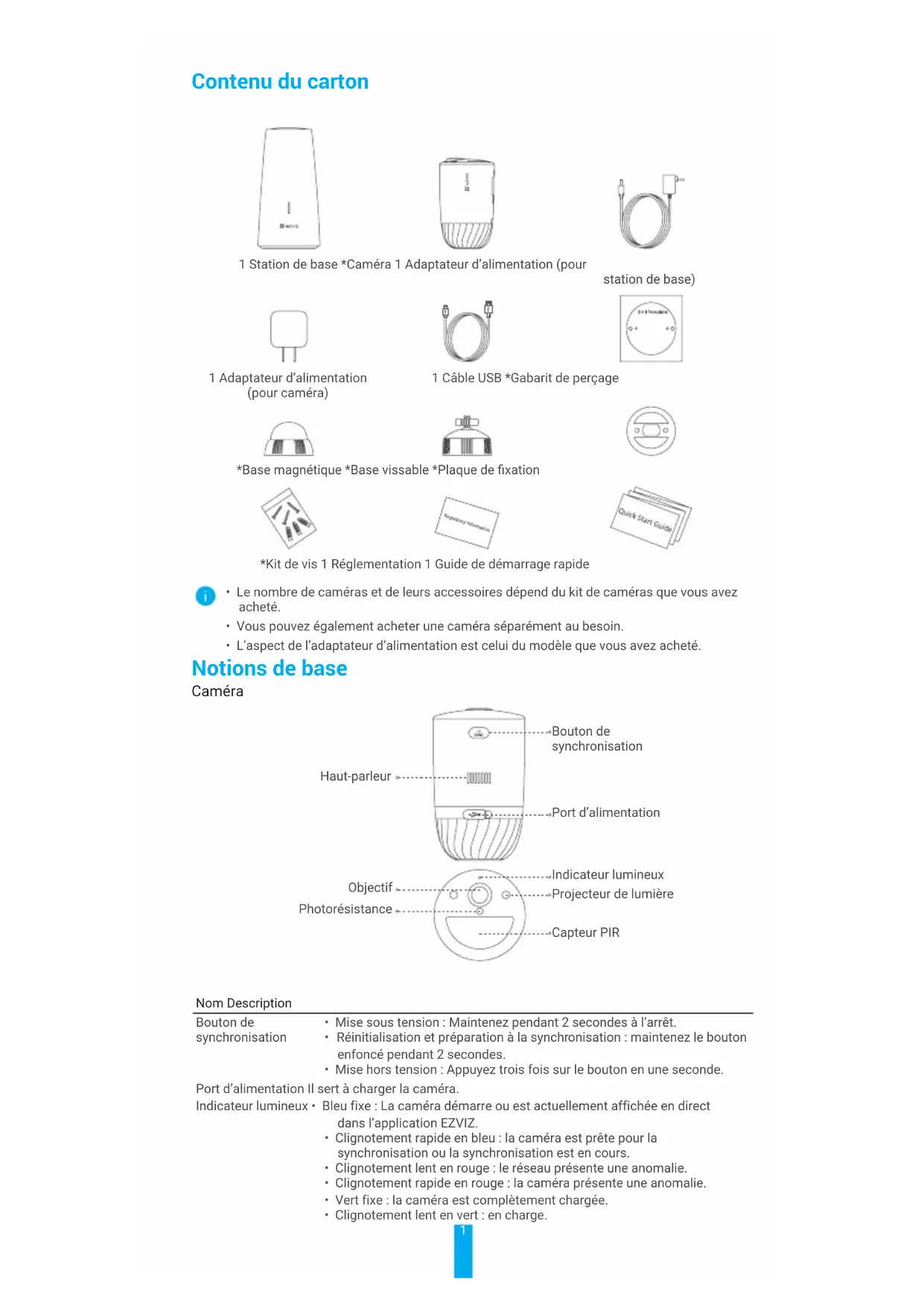

Contenu du carton 1 Station de base *Caméra 1 Adaptateur d’alimentation (pour station de base) 1 Adaptateur d’alimentation (pour caméra) 1 Câble USB *Gabarit de perçage *Base magnétique *Base vissable *Plaque de xation *Kit de vis 1 Réglementation 1 Guide de démarrage rapide

• Le nombre de caméras et de leurs accessoires dépend du kit de caméras que vous avez acheté.

• Vous pouvez également acheter une caméra séparément au besoin.

• L’aspect de l’adaptateur d’alimentation est celui du modèle que vous avez acheté. Notions de base Caméra Bouton de synchronisation Haut-parleur Port d’alimentation Indicateur lumineux Projecteur de lumière CapteurPIR Objectif Photorésistance Nom Description Bouton de synchronisation

• Mise sous tension: Maintenez pendant 2secondes à l’arrêt.

• Réinitialisation et préparation à la synchronisation: maintenez le bouton enfoncé pendant 2secondes.

• Mise hors tension: Appuyez trois fois sur le bouton en une seconde. Port d’alimentation Il sert à charger la caméra. Indicateur lumineux • Bleu fixe: La caméra démarre ou est actuellement affichée en direct dans l’application EZVIZ.

• Clignotement rapide en bleu: la caméra est prête pour la synchronisation ou la synchronisation est en cours.

• Clignotement lent en rouge: le réseau présente une anomalie.

• Clignotement rapide en rouge: la caméra présente une anomalie.

• Vert fixe: la caméra est complètement chargée.

• Clignotement lent en vert: en charge.2 Station de base Haut-parleur Bouton d’alimentation Port Ethernet/indicateur réseau Port d’alimentation Bouton de réinitialisation Indicateur lumineux Emplacement de la carte microSD Bouton de synchronisation Nom Description Indicateur lumineux • Vert fixe: la station de base fonctionne normalement.

• Bleu fixe: la station de base n’est pas connectée à Internet.

• Clignotement en bleu: la synchronisation est en cours entre la station de base et la caméra.

• Blanc fixe: la restauration des paramètres d’usine a réussi.

• Clignotement en rouge: déclenchement de l’alarme.

• Rouge fixe: erreur de carte microSD. Bouton de synchronisation

• Appuyez brièvement sur ce bouton pour couper la sirène lorsque l’alarme s’est déclenchée.

• Maintenez le bouton enfoncé pendant 2secondes pour lancer la synchronisation avec la caméra (cette opération peut durer 2minutes). Bouton d’alimentation Permet de mettre la caméra sous tension ou hors tension. Voyant réseau Vert fixe: le câble Ethernet est connecté. Bouton de réinitialisation Maintenez-le enfoncé pendant 5secondes pour redémarrer et restaurer tous les paramètres aux valeurs par défaut. Installation Étape1: Charger la caméra (facultatif) Branchez la caméra à la prise électrique à l’aide de l’adaptateur d’alimentation (5V et 2A). Si la caméra est hors tension, appuyez brièvement sur le boutonSYNC pour la mettre sous tension. Prise électrique Adaptateur d’alimentation

• Retirez la caméra du mur avant de la recharger.

• Ne chargez pas la caméra lorsque la température dépasse 45degrés ou si elle est négative.

• Il est interdit d’utiliser l’adaptateur d’alimentation à l’extérieur pour charger la caméra.

• Au cours du chargement, la caméra s’allume automatiquement. Étape2: Mettre sous tension la station de base Branchez la station de base à la prise électrique à l’aide de l’adaptateur d’alimentation (12V et 1A). Prise électrique Adaptateur d’alimentation3 Étape3: Connecter la station de base à Internet Connectez la station de base à un portLAN libre sur votre routeur à l’aide d’un câble Ethernet. Câble Ethernet Vérifiez que le routeur peut accéder à Internet. Étape4: Obtenir l’applicationEZVIZ

1. Connectez votre téléphone mobile à Internet.

2. Recherchez EZVIZ dans l’App Store ou dans Google Play

3. Téléchargez et installez l’applicationEZVIZ.

4. Lancez l’application et créez un compte utilisateurEZVIZ.

Étape5: Ajouter la station de base à votre compteEZVIZ

1. Connectez-vous à l’applicationEZVIZ.

2. Dans l’écran d’accueil, appuyez sur le bouton «+» situé dans le coin supérieur droit pour

accéder à l’interface de numérisation du codeQR.

3. Scannez le QRcode situé sur la station de base ou saisissez manuellement le numéro de

série pour ajouter la station de base à votre compteEZVIZ.

4. Suivez l’assistant de l’application EZVIZ pour terminer la conguration réseau de la station

5. Lorsque la station de base est ajoutée avec succès à votre compte EZVIZ, appuyez sur

«Next» (Suivant) pour associer la ou les caméras à votre station de base. Étape6: Synchroniser la station de base avec la ou les caméras

1. Maintenez le bouton SYNC de la station de base enfoncé pendant 2secondes. L’indicateur

LED clignote en bleu.

2. Placez la caméra entre 30 et 100cm de la station de base. Maintenez le bouton SYNC de la

caméra enfoncé pendant 2secondes. L’indicateur LED clignote rapidement en bleu.

3. Patientez environ 120secondes, puis appuyez sur pour actualiser la page.

• L’indicateur LED de la caméra clignote rapidement en rouge si la synchronisation a échoué. Répétez les étapes précédentes pour une nouvelle synchronisation.

• Vous pouvez synchroniser simultanément jusqu’à 4caméras avec chaque station de base.4 Installation de la caméra Emplacement de l’installation Choisissez un emplacement dégagé (sans obstacle autour) recevant parfaitement bien le signal en provenance de la station de base. Gardez à l’esprit les conseils suivants:

• Assurez-vous que le mur est suffisamment solide pour supporter trois fois le poids de la caméra.

• La caméra ne peut pas être installée devant un climatiseur ni être exposée à la lumière directe du soleil.

• Hauteur d’installation recommandée: 2 à 3m au-dessus du sol. 7,5m Zone de détection des mouvements Champ de vision de la caméra 2 à 3m

• Veillez à ce que les mouvements latéraux traversent le champ de vision de la caméra. Le capteur de mouvement de la caméra est beaucoup plus sensible aux mouvements latéraux qui traversent son champ de vision qu’aux mouvements dirigés directement vers ou à l’opposé de la caméra. Meilleure détection Faible détection

• Il est recommandé de définir la sensibilité de la détection sur l’application EZVIZ lors de la sélection de l’emplacement. Ainsi, vous pouvez vérifier si un mouvement peut être détecté depuis l’emplacement de la caméra et ajuster la sensibilité en fonction de la taille et de la distance de l’objet détecté. Étapes d’installation Étape1 Placez le gabarit de perçage sur une surface propre et plane. Étape2 (Installation uniquement sur un mur en ciment) Percez les trous correspondant au gabarit de perçage et insérez les chevilles. Étape3 Fixez la plaque de fixation à l’aide de vis en veillant à les aligner sur les trous de gabarit. Étape4 Vissez la base magnétique (Fig.1) ou la base vissable (Fig.2) sur la plaque de xation. Étape5 Montez la caméra sur la base.

A A Plaque de xation Cheville Gabarit de perçage Vis Base magnétique Caméra Fig.1 Montage avec base magnétique

A A Plaque de xation Cheville Gabarit de perçage Vis Base vissable Caméra Fig.2 Montage avec base vissable5 EXPOSITION AUX RADIOFRÉQUENCES (RF) Les bandes de fréquence et les limites nominales de la puissance transmise (rayonnée ou par conduction) applicable à ce dispositif radio sont les suivantes: Bande Wi-Fi 2,4GHz Fréquence De 2,412GHz à 2,472GHz Puissance transmise (PIRE) 100mW Pour obtenir des informations détaillées, veuillez visiter le site Internet www.ezviz.com/fr.6 INFORMATIONS À L’ATTENTION DES MÉNAGES PRIVÉS

1. Collecte séparée des déchets d’équipements : les équipements électriques et électroniques

usagés sont désignés par le terme Déchets d’équipements. Les propriétaires de déchets d’équipements doivent les mettre au rebut séparément des déchets municipaux non triés. Les déchets d’équipements ne font en particulier pas partie des déchets ménagers et doivent être traités par des systèmes de collecte et de retour spécifiques.

2. Piles, piles et batteries rechargeables et ampoules : les propriétaires de déchets d’équipements

doivent, en règle générale, séparer les piles usagées et les piles et batteries rechargeables des équipements usagés si celles-ci n’y sont pas scellées et peuvent en être retirées sans être détruites,avant de les remettre à un point de collecte. Cela ne s’applique pas si les déchets d’équipements sont préparés en vue de leur réutilisation grâce à la participation d’une autorité publique de gestion des déchets.

3. Options de retour des déchets d’équipements : les propriétaires de déchets d’équipements

de ménages privés peuvent les rapporter gratuitement aux points de collecte des autorités publiques de gestion des déchets ou aux points de reprise mis en place par les fabricants ou distributeurs au sens de la loi sur les équipements électriques et électroniques. Les boutiques dont la surface de vente d’équipements électriques et électroniques est d’au moins 400 m² et les magasins d’alimentation dont la surface de vente totale est d’au moins 800 m² qui proposent des équipements électriques et électroniques plusieurs fois par an ou de manière permanente et les mettent à disposition sur le marché sont dans l’obligation de les reprendre. Cela s’applique également au cas de la distribution par moyens de communication à distance,si les surfaces de stockage et d’expédition d’équipements électriques et électroniques sont d’au moins 400 m² ou si les surfaces totales de stockage et d’expédition sont d’au moins 800 m². Les distributeurs doivent en principe assurer la reprise en proposant des sites de retour appropriés à une distance raisonnable de l’utilisateur final concerné. La possibilité de retourner gratuitement les déchets d’équipements existe pour les distributeurs qui sont dans l’obligation de les reprendre, entre autres, si un nouvel appareil similaire remplissant essentiellement les mêmes fonctions est fourni à l’utilisateur final.

4. Avis de confidentialité : les équipements usagés comportent souvent des données personnelles

sensibles. Cela s’applique en particulier aux appareils reposant sur des technologies d’information et de télécommunication, tels que les ordinateurs et smartphones. Dans votre propre intérêt, notez que chaque utilisateur final a pour responsabilité de supprimer les données des équipements usagés à mettre au rebut.

5. Signification du pictogramme de « poubelle sur roues barrée » : le symbole de poubelle sur

roues barrée qui figure régulièrement sur les équipements électriques et électroniques indique que les appareils concernés doivent être collectés séparément des déchets municipaux non triés à la fin de leur durée de vie utile.
