MODE D'EMPLOI Phantom S180 Dali

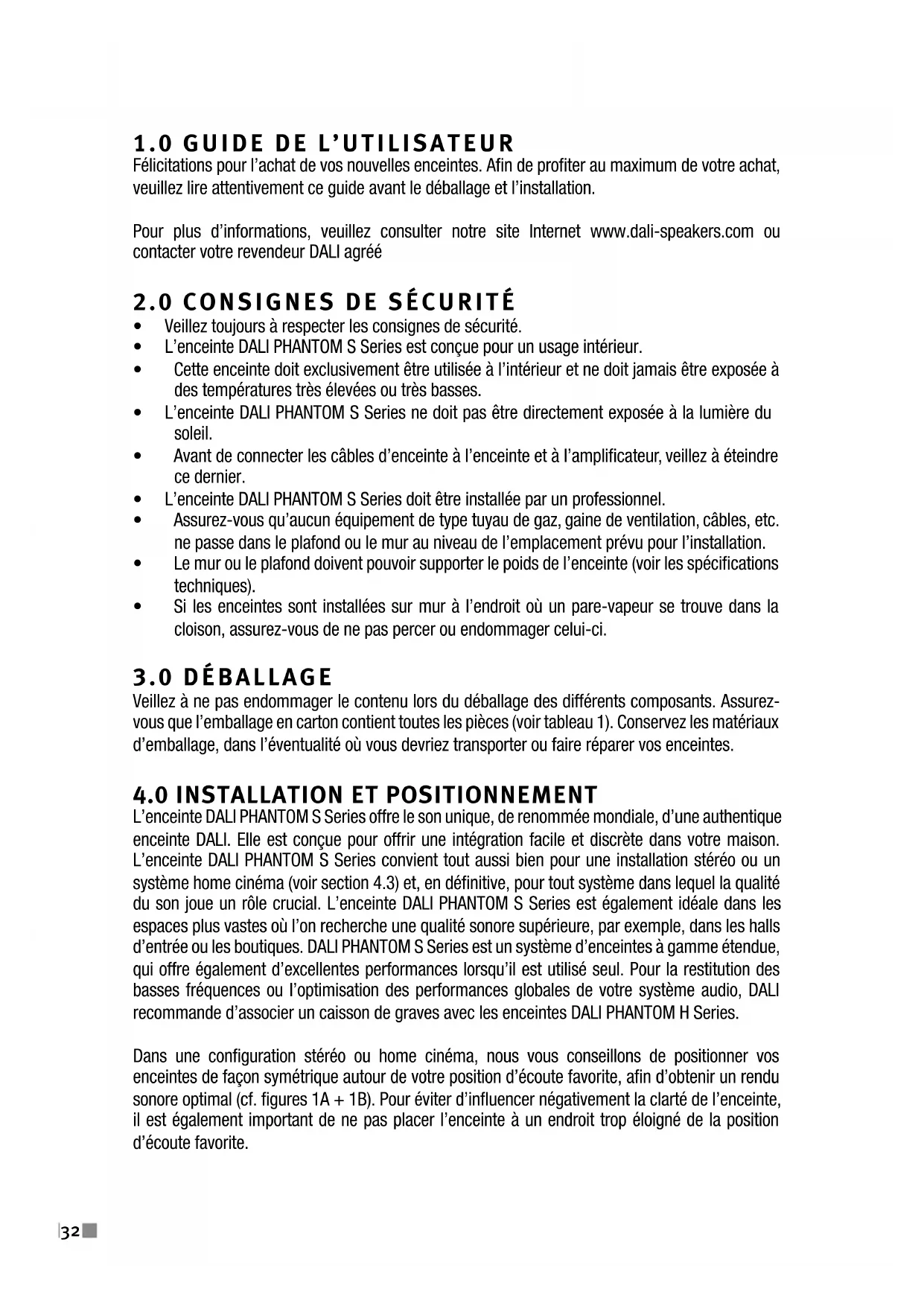

Félicitations pour l’achat de vos nouvelles enceintes. Afin de profiter au maximum de votre achat, veuillez lire attentivement ce guide avant le déballage et l’installation. Pour plus d’informations, veuillez consulter notre site Internet www.dali-speakers.com ou contacter votre revendeur DALI agréé

2.0 CONSIgNES DE SÉCurITÉ

• Veillez toujours à respecter les consignes de sécurité.

• L’enceinte DALI PHANTOM S Series est conçue pour un usage intérieur.

• Cette enceinte doit exclusivement être utilisée à l’intérieur et ne doit jamais être exposée à des températures très élevées ou très basses.

• L’enceinte DALI PHANTOM S Series ne doit pas être directement exposée à la lumière du soleil.

• Avant de connecter les câbles d’enceinte à l’enceinte et à l’amplificateur, veillez à éteindre ce dernier.

• L’enceinte DALI PHANTOM S Series doit être installée par un professionnel.

• Assurez-vous qu’aucun équipement de type tuyau de gaz, gaine de ventilation, câbles, etc. ne passe dans le plafond ou le mur au niveau de l’emplacement prévu pour l’installation.

• Le mur ou le plafond doivent pouvoir supporter le poids de l’enceinte (voir les spécifications techniques).

• Si les enceintes sont installées sur mur à l’endroit où un pare-vapeur se trouve dans la cloison, assurez-vous de ne pas percer ou endommager celui-ci.

Veillez à ne pas endommager le contenu lors du déballage des différents composants. Assurez- vous que l’emballage en carton contient toutes les pièces (voir tableau 1). Conservez les matériaux d’emballage, dans l’éventualité où vous devriez transporter ou faire réparer vos enceintes.

4.0 INSTALLATION ET POSITIONNEMENT

L’enceinte DALI PHANTOM S Series offre le son unique, de renommée mondiale, d’une authentique enceinte DALI. Elle est conçue pour offrir une intégration facile et discrète dans votre maison. L’enceinte DALI PHANTOM S Series convient tout aussi bien pour une installation stéréo ou un système home cinéma (voir section 4.3) et, en définitive, pour tout système dans lequel la qualité du son joue un rôle crucial. L’enceinte DALI PHANTOM S Series est également idéale dans les espaces plus vastes où l’on recherche une qualité sonore supérieure, par exemple, dans les halls d’entrée ou les boutiques. DALI PHANTOM S Series est un système d’enceintes à gamme étendue, qui offre également d’excellentes performances lorsqu’il est utilisé seul. Pour la restitution des basses fréquences ou l’optimisation des performances globales de votre système audio, DALI recommande d’associer un caisson de graves avec les enceintes DALI PHANTOM H Series. Dans une configuration stéréo ou home cinéma, nous vous conseillons de positionner vos enceintes de façon symétrique autour de votre position d’écoute favorite, afin d’obtenir un rendu sonore optimal (cf. figures 1A + 1B). Pour éviter d’influencer négativement la clarté de l’enceinte, il est également important de ne pas placer l’enceinte à un endroit trop éloigné de la position d’écoute favorite.UK DE DK CN FR

Pour une expérience audio optimale, les enceintes doivent être positionnées comme indiqué sur la figure 2. La présence d’objets situés entre l’enceinte et la position d’écoute peut avoir un effet négatif sur la qualité sonore. Les enceintes PHANTOM H Series sont conçues conformément à notre principe de dispersion large du son. L’usage d’enceintes équipées d’une technologie de dispersion large du son garantit que la distorsion dans la zone d’écoute principale sera réduite et l’intégration de la pièce optimisée. Le principe de diffusion large garantit également une répartition homogène du son à chaque endroit de la pièce d’écoute. Chaque pièce possède des caractéristiques acoustiques uniques, qui influencent la manière dont nous entendons le son provenant d’une enceinte. Le son que vous entendez est constitué du son direct provenant des enceintes et du son réfléchi provenant du sol, du plafond et des murs. Ce dernier affecte votre expérience du son. La règle fondamentale consiste à essayer d’éviter d’avoir de grandes surfaces dures et réfléchissantes à proximité de vos enceintes, car celles- ci provoquent généralement de puissants effets de réflexion pouvant altérer la précision et la spatialisation de la restitution sonore. Des objets souples, tels que les tapis, rideaux, etc. peuvent également être utiles si le son semble trop aigu. Le volume et la qualité des graves dépendent de la taille et de la forme de la pièce, ainsi que de la position des enceintes. Les graves seront accentués si un mur se trouve sur le côté ou à l’arrière de vos enceintes. Positionner vos enceintes dans un coin de pièce accentuera encore ce phénomène et augmentera également le phénomène de réflexion.

4.1 Installation des supports angulaires muraux

Des supports angulaires conçus pour le montage mural sont inclus dans la livraison de l’enceinte DALI PHANTOM S Series. Les supports permettent de fixer solidement l’enceinte à l’arrière de la surface de montage. Les supports angulaires muraux s’étendent un angle à 90 degrés lorsque les vis sont serrées (voir figure 3). Les vis doivent être bien serrées pour maintenir les enceintes en position ; toutefois, ne serrez pas trop fortement les vis. Pour serrer les vis, utilisez la clé Allen de 3 mm (incluse dans la livraison). Si vous utilisez un embout Allen, installez-le sur un tournevis ou sur une perceuse avec couple de serrage réglable intégré. Si vous utilisez une perceuse, réglez le couple de serrage sur le minimum. Les vis sont correctement serrées lorsque le joint à l’arrière de l’enceinte est compressé et que la bague rotative de l’enceinte affleure sur la surface de montage. Si vous souhaitez déposer l’enceinte, desserrez les vis en effectuant 5 à 20 tours dans le sens inverse d’une aiguille d’une montre. Les supports angulaires relâcheront alors leur emprise. REMARQUE: n’effectuez pas plus de 20 ou 25 tours lorsque vous desserrez les vis, car les supports pourraient se décrocher des vis. Si vous souhaitez installer l’enceinte sur un mur composé d’un matériau très épais, il peut être nécessaire de démonter les supports angulaires muraux en les retirant des vis avant de les réinstaller en position inversée. L’installation en position inversée des supports angulaires muraux permet de fixer les enceintes sur des panneaux d’une épaisseur pouvant atteindre jusqu’à 2,75”/70 mm (voir figure 4).34

La grille métallique est maintenue par des aimants intégrés dans le châssis de l’enceinte. Positionner soigneusement la grille afin qu’elle recouvre la partie supérieure de l’enceinte. Les aimants la maintiendront alors en position. REMARQUE : Un morceau de tissu non tissé est placé sur la face intérieure de la grille. Ce tissu sert à protéger les enceintes de la poussière et des salissures. Pour cette raison, il est important de le laisser sur la grille.

4.3 Montage horizontal de l’enceinte PHANTOM S (canal central)

L’enceinte DALI PHANTOM S peut être utilisée comme enceinte droite, gauche ou centrale. Si l’enceinte est utilisée en position horizontale, le module de tweeter hybride doit être pivoté et placé en position verticale. Cette manipulation est importante pour préserver la diffusion large et la précision des hautes fréquences. Les modules de tweeter hybrides sont préconfigurés pour un positionnement vertical en usine ; si l’enceinte est utilisée en position horizontale, votre revendeur ou centre de service agréé peut faire pivoter le module de tweeter hybride à votre convenance. Pour retirer le module de tweeter hybride de l’enceinte, utilisez une clé Allen de 3 mm (incluse dans l’emballage) pour retirer les quatre vis. Une fois le tweeter à ruban démonté, faites-le pivoter de 90 degrés. Insérez le tweeter à ruban que vous avez fait pivoter et installez-le à l’aide des quatre vis (voir figure 5). Veillez à ne pas trop serrer les vis lorsque vous remontez l’enceinte.

4.4 Connexion des câbles/Sélection des câbles

La sélection des câbles est une phase cruciale de votre installation. Veuillez noter que le remplacement des câbles après l’installation s’avère difficile. Il est donc important de sélectionner des câbles de qualité dès le départ. Veuillez consulter votre revendeur DALI agréé pour obtenir des conseils concernant le choix des câbles. Lorsque vous connectez le câble à l’enceinte et à l’amplificateur, il est important de respecter les phases de connexion des enceintes. La borne rouge (+) de l’amplificateur doit être connectée à la borne rouge (+) de l’enceinte. La borne noire (-) de l’amplificateur doit être connectée à la borne noire (-) de l’enceinte. Si les phases ne sont pas respectées lors de la connexion des enceintes, la scène sonore a généralement tendance à devenir diffuse et les graves sont affaiblis. Pour insérer l’extrémité du câble dans les bornes à ressort de l’enceinte, dénudez le câble sur une longueur d’environ ½”/12 mm en retirant le matériau d’isolation du câble. Poussez la partie supérieure de la borne vers le bas, puis insérez le câble dénudé dans l’ouverture. Relâchez la borne lorsque le câble est bien en place. Assurez-vous qu’aucun brin du câble ne dépasse de la borne (voir figure 6).

5.0 gABArIT DE DÉCOuPE

Le gabarit de découpe inclus (voir figure 7) peut être utilisé pour visualiser a priori le positionnement correct de vos enceintes et tracer l’emplacement de la découpe. Fixez le gabarit à l’emplacement d’installation souhaité avec du ruban adhésif, afin de pouvoir tracer l’ouverture requise. La profondeur de montage de l’enceinte DALI PHANTOM S Series est de 102 mm.

Veuillez lire et respecter les consignes de sécurité indiquées dans la section 2.0 de cette notice !UK DE DK CN FR

L’enceinte DALI PHANTOM S Series doit être installée par un professionnel formé pour garantir le respect de toutes les exigences en matière de sécurité et éviter toute chute de l’enceinte. Les outils et matériels suivants sont nécessaires pour installer correctement vos équipements :

• Crayon, scie ou couteau

• Clé ou embout Allen de 3 mm

• Tournevis à embout (en option)

• Gabarit de découpe Une fois l’emplacement correct déterminé, fixez le gabarit d’installation sur la surface avec du ruban adhésif. Tracez la zone à évider avec un crayon. Retirez le gabarit, puis percez les trous afin de pouvoir insérer une scie ou un couteau. Découpez ou coupez minutieusement le long de la ligne tracée au crayon. Après avoir découpé l’ouverture d’installation de l’enceinte, assurez-vous que le câble de l’enceinte ne pend pas de façon lâche à l’intérieur du mur. Le câble doit être solidement fixé à l’intérieur du mur, afin d’éviter toute tension sur le câble lors de la connexion aux bornes de l’enceinte. S’il n’est pas fixé, le câble risque de se desserrer progressivement, ce qui détériorera la qualité de la connexion électrique entre le câble et les bornes (voir figure 6 pour la fixation correcte du câble). Après avoir fixé le câble de l’enceinte et préparé l’ouverture d’installation de l’enceinte, vous êtes prêt à connecter les câbles de l’enceinte. Veuillez consulter la section 4.4 de cette notice. Une fois les câbles connectés, avant de procéder au montage final, mettez le système sous tension et vérifiez la qualité d’écoute, afin de vous assurer que toutes les connexions sont correctes. REMARQUE : Veillez à ne pas toucher les drivers pendant l’installation. Une fois l’enceinte alignée, serrez les vis des supports d’enceinte à l’aide d’une clé ou d’un embout Allen de 3 mm, afin que l’enceinte reste fermement en position. Veillez à ne pas trop serrer les vis et à ne pas endommager les filetages.

Attendez-vous à ce que la qualité sonore de vos nouvelles enceintes s’améliore progressivement durant la période d’utilisation initiale. Aucune manipulation particulière n’est requise pour roder les enceintes ; toutefois, sachez que le rodage peut nécessiter jusqu’à 100 heures de diffusion avant que des performances optimales ne soient atteintes (la durée exacte varie selon le volume de diffusion).

8.0 BLINDAgE MAgNÉTIQuE

Les drivers des enceintes produisent un champ magnétique susceptible de perturber le fonctionnement des téléviseurs et moniteurs à tube cathodique, disques durs, cassettes vidéo et audio, ainsi que des cartes magnétiques. Veillez donc à tenir ce type d’équipement à distance de vos enceintes pour éviter de les endommager. Les téléviseurs et moniteurs LCD et plasma ne sont pas affectés par les champs magnétiques.36

Le nettoyage des surfaces de l’enceinte peut être effectué avec des détergents ménagers usuels. Évitez l’utilisation de produits abrasifs ou à base d’acide, de solutions alcalines ou d’agents antibactériens. Évitez l’utilisation d’aérosols. Évitez tout contact direct des détergents avec les drivers des enceintes. Nettoyez ces derniers avec une extrême délicatesse, particulièrement le tweeter. La grille peut être nettoyée à l’aide d’un aspirateur ou d’une brosse à vêtements classique.

10.0 INfOrMATIONS CONCErNANT

L’ENVIrONNEMENT ET LA MISE Au rEBuT Les produits DALI sont conçus dans le respect des directives internationales concernant la limitation des substances dangereuses (RoHS) et la mise au rebut des déchets d’équipements électriques et électroniques (DEEE). Le symbole représentant une poubelle sur roues barrée d’une croix indique que les enceintes sont conformes à ces directives (voir figure 8). Les enceintes doivent être recyclées et traitées conformément à ces directives. Pour tout conseil, n’hésitez pas à prendre contact avec l’autorité locale compétente dans ce domaine.

11.0 CArACTÉrISTIQuES TECHNIQuES

Le tableau 2 présente les caractéristiques essentielles de nos enceintes. Veuillez garder à l’esprit que la qualité sonore d’une enceinte ne peut être jugée sur la seule base de ses caractéristiques techniques. Pour comparer des enceintes, nous vous recommandons d’évaluer à l’écoute les performances sonores des différents modèles. Nous vous souhaitons beaucoup de plaisir avec votre nouvelle enceinte DALI PHANTOM S Series!37 TABLE 2 - PHANTOM S SERIES TECHNICAL SPECIFICATIONS All technical specifications are subject to change without notice.
