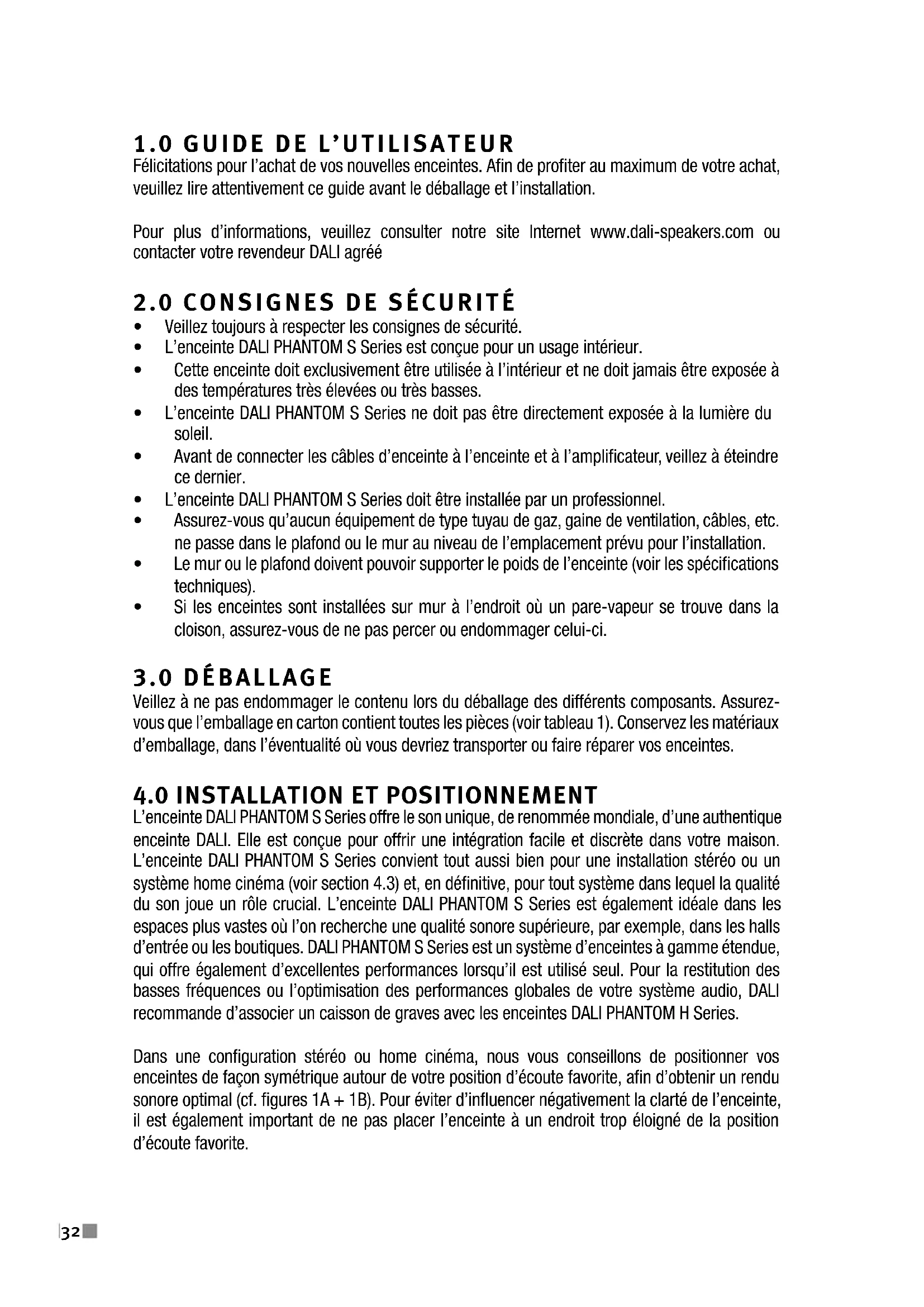

MODE D'EMPLOI Phantom S280 Dali

Félicitations pour l'achat de vos nouvelles enceintes. Afin de profiter au maximum de votre achat, veuillez lore attentivement ce guide avant le déballage et l'installation.

Pour plus d'informations, veuillez consulter notre site Internet www.dali-speakers.com ou contacter votre revendeur DALI/agree

2.0 CONSIGNES DE SECURITE

Veillez toujours à respecter les consignes de sécurité.
L'enceinte DALI PHANTOM S Series est concise pour un usage interieur.
- Cette enceinte doit exclusivement etre utilisée a l'intérieur et ne doit jamais etre exposée a des températures tres nivees ou tres basses.
L'enceinte DALI PHANTOM S Series ne doit pas etre directement exposée à la lumiere du soleil.
- Avant de connecter les cables d'enceinte à l'enceinte et à l'amplificateur, voirlez à eteindre ce dernier.
L'enceinte DALI PHANTOM S Series doit être installée par un professionnel.
Assurez-vous qu'aucun équipement de type tuyau de gaz, gaine de ventilation, cables, etc. ne passé dans le plafond ou le mur au niveau de l'emplacement prevu pour l'installation.
Le mur ou le plafond doit pouvoir supporter le poids de l'enceinte (voir les specifications techniques).
Si les enceintes sont installées sur mur à l'endetroit où un pare-vapeur se trouve dans la cloison, assurez-vous de ne pas percer ou endommager celui-ci.

3.0 DÉBALLAGE

Veillez à ne pas endommager le contenu lors du déballage des différents composants. Assurez-vous que l'emballage en carton contient toutes les pieces (voir tableau 1). Conservez les matérieliaux d'emballage, dans l'eventualité où vous devriez transporter ou faire réparer vos enceintes.

4.0 INSTALLATION ET POSITIONNEMENT

L'enceinte DALI PHANTOM S Series offre le son unique, de renommée mondiale, d'une authentique enceinte DALI. Elle est conçue pour offrir une intégration facile et discrete dans votre maison. L'enceinte DALI PHANTOM S Series convient tout aussi bien pour une installation stéreo ou un système home cinema (voir section 4.3) et, en définitive, pour tout système dans lequel la qualité du son joue un role crucial. L'enceinte DALI PHANTOM S Series est également idéale dans les espaces plus vastes où l'on recherche une qualité sonore supérieure, par exemple, dans les halls d'entrée ou les boutiques. DALI PHANTOM S Series est un système d'enceintes à gamme étendue, qui offre également d'excellentes performances lorsqu'il est utilisé seul. Pour la restitution des basses fréquences ou l'optimisation des performances globales de votre système audio, DALI recommende d'associer un caisson de graves avec les enceintes DALI PHANTOM H Series.

Dans une configuration stéreo ou home cinema, nous vous conseillons de positionner vos enceintes de façon symétrique autour de votre position d'écoute favorite, afin d'obtenir un rendu sonore optimal (cf. figures 1A + 1B). Pour éviter d'influencer négativement la clarté de l'enceinte, il est également important de ne pas placer l'enceinte à un endroit trop éloigné de la position d'écoute favorite.

Pour une expérience audio optimale, les enceintes doivent être positionnées comme indiqué sur la figure 2.

La présence d'objets situés entre l'enceinte et la position d'écoute peut avoir un effet négatif sur la qualité sonore. Les enceintes PHANTOM H Series sont conçues conformément à notre原則 de dispersion large du son. L'utilisation d'enceintes équipées d'une technologie de dispersion large du son garantit que la distorsion dans la zone d'écoute principale sera réduite et l'intégration de la pierce optimisée. Le principe de diffusion large garantit également une répartition homogène du son à chaque endroit de la pierce d'écoute.

Chaque piece possède des caractéristiques acoustiques uniques, qui influencent la manière dont nous entendons le son provenant d'une enceinte. Le son que vous entendez est constitué du son direct provenant des enceintes et du son réfléchi provenant du sol, du plafond et des murs. Ce dernier affecte votre experience du son. La règle fondamentale consiste à essayer d'éviter d'avoir de grandes surfaces dures et réfléchissantes à proximité de vos enceintes, car celles-ci provoquent généralement de puissants effets de réflexion pouvant ALTERER la précision et la spatialisation de la restitution sonore. Des objets souples, tels que les tapis, rideaux, etc. peuvent également être utiles si le son semble trop aigu.

Le volume et la qualité des graves dépendent de la talle et de la forme de la pierce, ainsi que de la position des enceintes. Les graves seront accentués si un mur se trouve sur le côte ou à l'arrière de vos enceintes. Positionner vos enceintes dans un coin de pierce accentuera encore ce phénomène et augmentera également le phénomène de réflexion.

4.1 Installation des supports angulaires muraux

Des supports angulaires concus pour le montage mural sont inclus dans la livraison de l'enceinte DALI PHANTOM S Series. Les supports permettent de fixer solidement l'enceinte à l'arrête de la surface de montage. Les supports angulaires muraux s'étendent un angle à 90 degrès lorsque les vis sont serrées (voir figure 3). Les vis doivent être bien serrées pourmaintenir les enceintes en position ; toute fois, ne serrez pas trop fortement les vis. Pour serrer les vis, utilisez la clé Allen de 3mm (incluse dans la livraison).

Si vous utilisez un embout Allen, installez-le sur un tournevis ou sur une perceuse avec couple de serrage réglabre intégré. Si vous utilisez une perceuse, règlez le couple de serrage sur le minimum. Les vis sont correctement serrées lorsque le joint à l'arrière de l'enceinte est compressé et que la bague rotative de l'enceinte affleure sur la surface de montage.

Si vous souhaitez déposer l'enceinte, desserrez les vis en effectuant 5 à 20 tours dans le sens inverse d'une aiguille d'une montre. Les supports angulaires relâcheront alors leur emprise.

REMARQUE: n'effectuez pas plus de 20 ou 25 tours lorsque vous desserrez les vis, car les supports pouraient se decrocher des vis.

Si vous souhaitez installer l'enceinte sur un mur composé d'un matériel très écais, il peut être nécessaire de démonter les supports angulaires muraux en les retardant des vis avant de les réinstaller en position inversée. L'installation en position inversée des supports angulaires muraux permet de fixer les enceintes sur des panneaux d'une écaisseur pouvant atteindre jusqu'à 2,75'' / 70mm (voir figure 4).

4.2Grille

La grille métallique est maintainue par des aimants intégrés dans le chassin de l'enceinte. Positionner soigneusement la grille afin qu'elle recouvre la partie supérieure de l'enceinte. Les aimants la maintiendront alors en position.

REMARQUE: Un morceau de tissu non tisse est placé sur la face interieure de la grille. Ce tissu sert à protégger les enceintes de la poussière et des salissures. Pour cette raison, il est important de le laisser sur la grille.

4.3 Montage horizontal de l'enceinte PHANTOM S (canal central)

L'enceinte DALI PHANTOM S peut être utilisée comme enceinte droite, gauche ou centrale. Si l'enceinte est utilisée en position horizontal, le module de tweeter hybride doit être pivoté et place en position verticale. Cette manipulation est importante pour préserver la diffusion large et la précision des haute fréquences. Les modules de tweeter hybrides sont préconfigurés pour un positionnement vertical en usine; si l'enceinte est utilisée en position horizontal, votre revendeur ou centre de service agréé peut faire pivoter le module de tweeter hybride à votre convenance.

Pour-retirer le module de tweeteter hybride de l'enceinte,utilisez une clé Allen de 3 mm (incluse dans l'emballage) pour retarder les quatre vis. Une fois le tweeteter à ruban demonté,faites-le pivoter de 90 degrés.Insérez le tweeteter à ruban que vous avez fait pivot er et installez-le à l'aide des quatre vis (voir figure 5).Veillez a ne pas trop serrer les vis lorsque vous remontez I'enceinte.

4.4 Connexion des cables/Sélection des cables

La sélection des cables est une phase cruciale de votre installation. Veuillez notes que le remplacement des cables après l'installation s'avere difficile. Il est donc important de selectionner des cables de qualite des le depart. Veuillez consulter vous revendeur DALI agree pour obtenir des conseils concernant le choix des cables.

Lorsque vous connectez le cable à l'enceinte et à l'amplificateur, il est important de respecter les phases de connexion des enceintes. La borne rouge (+) de l'amplificateur doit être connectée à la borne rouge (+) de l'enceinte. La borne noire (-) de l'amplificateur doit être connectée à la borne noire (-) de l'enceinte. Si les phases ne sont pas respectées lors de la connexion des enceintes, la scène sonore a généralement tendance à devenir diffuse et les graves sont affaiblis.

Pour insérer l'extrémité du cable dans les bornes à ressort de l'enceinte, dénudez le cable sur une longueur d'environ 12 /12 mm en retardant le matériel d'isolement du cable. Poussez la partie supérieure de la borne vers le bas, puis inséréz le cable dénudé dans l'ouverture. Relâchez la borne lorsque le cable est bien en place. Assurez-vous qu'aucun brin du cable ne dépasse de la borne (voir figure 6).

5.0 GABARIT DE DÉCOUPE

Le gabarit de découvert inclus (voir figure 7) peut être utilisé pour visualiser a priori le positionnement correct de vos enceintes et tracer l'emplacement de la découvert. Fixez le gabarit à l'emplacement d'installation souhaité avec du ruban adhésisif, afin de pouvoir tracer l'ouverture requise. La profondeur de montage de l'enceinte DALI PHANTOM S Series est de 102mm .

6.0 INSTALLATION

Veuillez dire et respecter les consignes de sécurité indiquées dans la section 2.0 de cette notice !

L'enceinte DALI PHANTOM S Series doit être installée par un professionnel formé pour garantir le respect de toutes les exigences en matière de sécurité et éviter toute chute de l'enceinte.

Les outils et matériels suivants sont nécessaires pour installer correctement vos équipements :

Metre-ruban
Crayon, scie ou couteau
- Clé ou embout Allen de 3 mm
- Tournevis à embout (en option)
Ruban adhesif
Gabarit de découpe

Une fois l'emplacement correct déterminé, fixez le gabarit d'installation sur la surface avec du ruban adhésif. Tracez la zone à évider avec un crayon.

Retirez le gabarit, puis percez les troughs afin de pouvoir insérer une scie ou un couteau. Découpez ou coupez minutieusement le long de la ligne tracée au crayon.

Après avoir découvert l'ouverture d'installation de l'enceinte, assurez-vous que le cable de l'enceinte ne pend pas de façon l'âche à l'intérieur du mur. Le cable doit être solidement fixé à l'intérieur du mur, afin d'éviter toute tension sur le cable lors de la connexion aux bornes de l'enceinte. S'il n'est pas fixé, le cable risque de se desserrer progressivement, ce qui déteriorera la qualité de la connexion électrique entre le cable et les bornes (voir figure 6 pour la fixation correcte du cable). Après avoir fixé le cable de l'enceinte et prépare l'ouverture d'installation de l'enceinte, vous étés préts à connecter les cables de l'enceinte. Veuillez consulter la section 4.4 de cette notice.

Une fois les cables connectés, avant de procéder au montage final, mettez le système sous tension et vérifie la qualité d'écoute, afin de vous assurer que toutes les connexions sont correctes.

REMARQUE: Veillez à ne pas toucher les drivers pendant l'installation. Une fois l'enceinte alignée, serrez les vis des supports d'enceinte à l'aide d'une clé ou d'un embout Allen de 3 mm, afin que l'enceinte reste fermement en position. Veillez à ne pas trop serrer les vis et à ne pas endommager les filetages.

7.0 RODAGE

Attendez-vous à ce que la qualité sonore de vos nouvelles enceintes s'améliore progressivement durant la période d'utilisation initiale. Aucune manipulation particulière n'est requise pour roder les enceintes ; toutfois, sachez que le rodage peut nécessiter jusqu'à 100 heures de diffusion avant que des performances optimales ne soient atteintes (la durée exacte varie selon le volume de diffusion).

8.0 BLINDAGE MAGNETIQUE

Les drivers des enceintes produit un champ magnétique susceptible de perturber le fonctionnement des téléviseurs et moniteurs à tube cathodique, disques durs, cassettes video et audio, ainsi que des cartes magnétiques. Veillez donc à tener ce type d'équipment à distance de vos enceintes pour éviter de les endommager. Les téléviseurs et moniteurs LCD et plasma ne sont pas affectés par les champs magnétiques.

9.0 ENTRETIEN

Le nettoyage des surfaces de l'enceinte peut être effectué avec des détergents menagers usuels. Evitez l'utilisation de produits abrasifs ou à base d'acide, de solutions alcalines ou d'agents antibactériens. Evitez l'utilisation d'aerosols.

Evitez tout contact direct des détergents avec les drivers des enceintes. Nettoyez ces derniers avec une extrème delicatesse, particulièrement le tweeter. La grille peut être nettoyée à l'aide d'un aspirateur ou d'une brosse à vêtements classique.

10.0 INFORMATIONS CONCERNANT L'ENVIRONNEMENT ET LA MISE AU REBUT

Les produits DALI sont conçus dans le respect des directives internationales concernant la limitation des substances dangereuses (RoHS) et la mise au rebut des déchets d'equipements électriques et électroniques (DEEE). Le symbole représentant une poubelle sur roues barrée d'une croix indique que les enceintes sont conformes à ces directives (voir figure 8). Les enceintes doivent être recyclées et traitées conformément à ces directives. Pour tout conseil, n'hésitez pas à prendre contact avec l'autorité locale compétente dans ce domaine.

11.0 CARACTERISTIQUES TECHNIQUES

Le tableau 2 presente les caractéristiques essentielles de nos enceintes. Veuillez garder à l'esprit que la qualité sonore d'une enceinte ne peut être jugée sur la seule base de ses caractéristiques techniques. Pour comparer des enceintes, nous vous recommendons d'évaluier à l'écoute les performances sonores des différents modèles.

Nous vous souhaitons beaucoup de plaisir avec votre nouvelle enceinte DALI PHANTOM S Series!

TABLE 2 - PHANTOM S SERIES TECHNICAL SPECIFICATIONS
