MODE D'EMPLOI GA73UMS2H GIGABYTE

GA-73UM-S2H

LGA775主機板

支援IntelCoreTM系列處理器/IntelPentium®系列處理器/

Intel® Celeron® 系列處理器

使用手册

Rev. 1001

12MC-73UMS2H-1001R

版权

©2007年，技嘉科技股份有限公司，版權所有。

GIGABYTE商標係由技嘉科技股份有限公司獨家授權予技嘉聯合股份有限公司使用。

GIGABYTE主機板係由技嘉科技股份有限公司獨家授權予技嘉聯合股份有限公司全球總經銷。

本使用手册所提及之商標與名稱，均屬其合法註冊之公司所有。

責任聲明

本使用手册受著作权保護，所撰寫之內容均為技嘉所擁有。

本使用手册所提及之產品規格或相關資訊，技嘉保留修改之權利。

本使用手册所提及之產品規格或相關資訊有任何修改或變更時，恕不另行通知。未事先經由技嘉書面允許，不得以任何形式複製、修改、轉載、傳送或出版本使用手册內容。

產品使用手冊類別簡介

為了協助您使用技嘉主機板，我們設計了以下類別的使用手冊：

如果您要瞭解產品詳細規格資料，請仔細閱讀【使用手冊】。
如果您想瞭解關於技嘉獨特功能詳細使用方法，請至技嘉網站，「技術支援\主機板\新技術指南」，閱讀或下載相關的資訊。

產品相關資訊，請至網站查詢：http://www.gigabyte.tw/

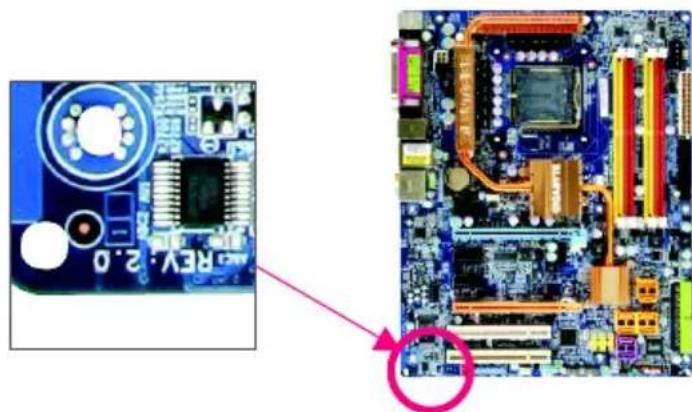

產品版本辨識

您可以在主機板上找到標示著此主機板的版本「REV：X.XX.X其中為數字，例如標示「REV：1.0」。此主機板的版本為。當您要更新主機板的、驅動程式或參考其他技術資料時，請注意產品版本的標示。

範例：

目錄

清點配件 6

選購配件 6

GA-73UM-S2H 主機板配置圖

晶片組功能方塊圖 8

第一章硬體安裝 9

1-1 安装前的注意须知
1-2 產品規格 10
1-3 安装中央處理器及散熱風扇 13

1-3-1 安装中央處理器(CPU) 13
1-3-2 安装散熱風扇 15

1-4..安装記憶體模組 16

1-4-1 安裝記憶體模組 16

1-5 安装介面卡 17
1-6 後方裝置插座介紹 18
1-7 插座及跳線介紹 21

第二章BIOS組態設定 33

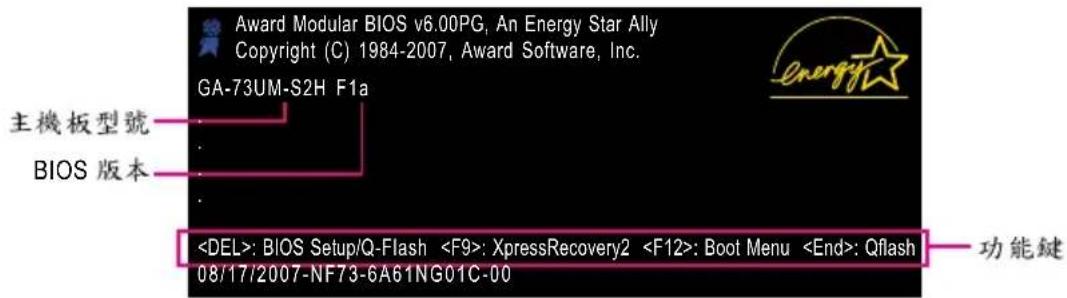

2-1 開機畫面 34
2-2BIOS 设定程式主畫面 35

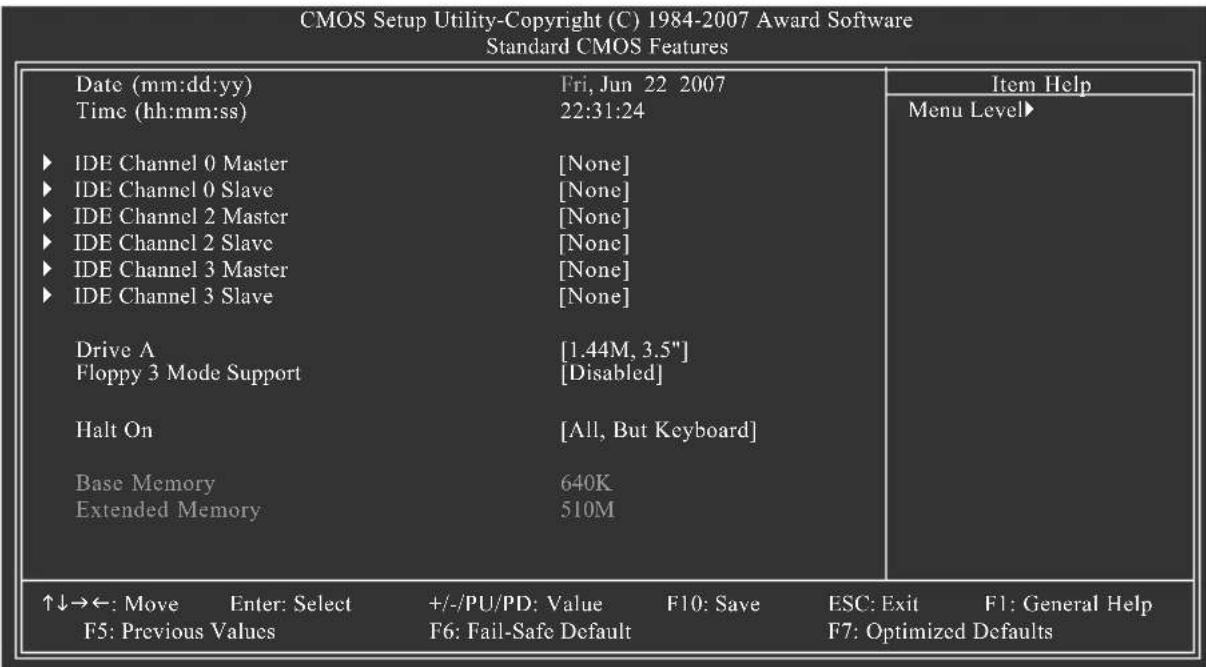

2-3 Standard CMOS Features (標準CMOS設定) 37
2-4 AdvancedBIOSFeatures（進階BIOS功能設定） 39

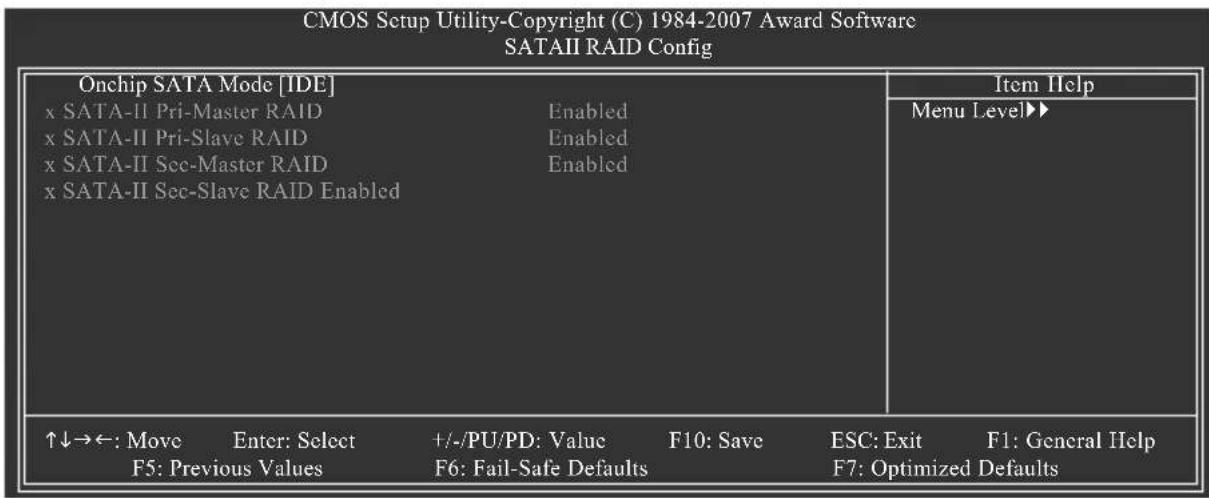

2-5 Integrated Peripherals (整合週邊設定) 42

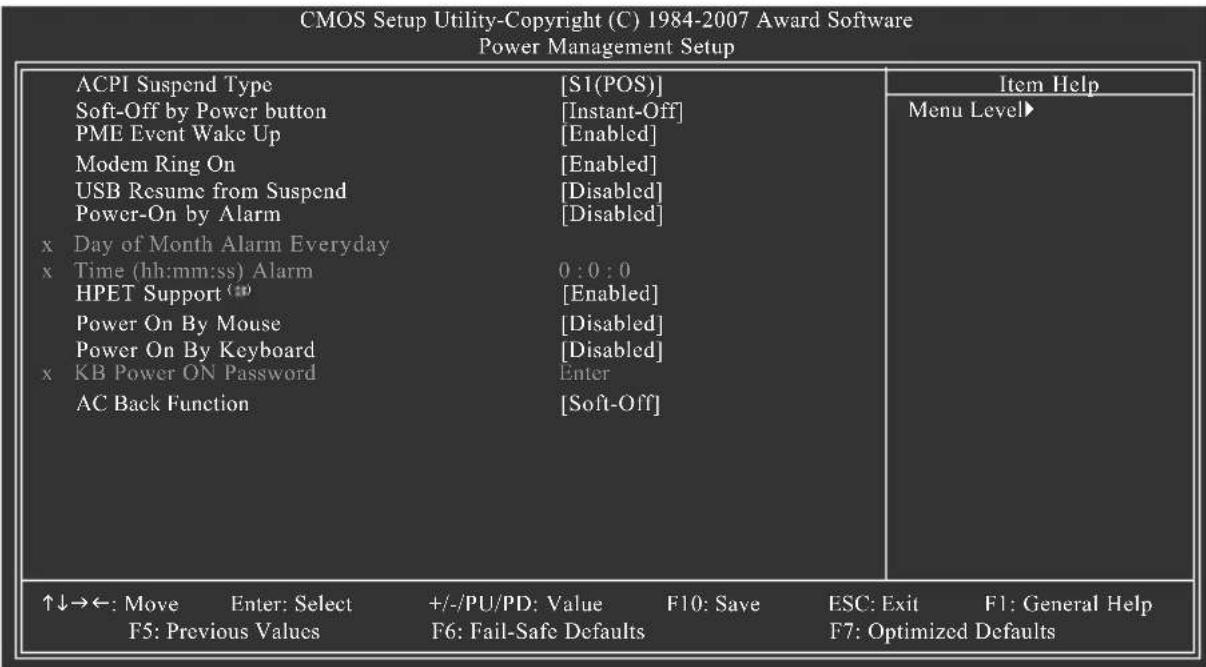

2-6 Power Management Setup（省電功能設定） 46

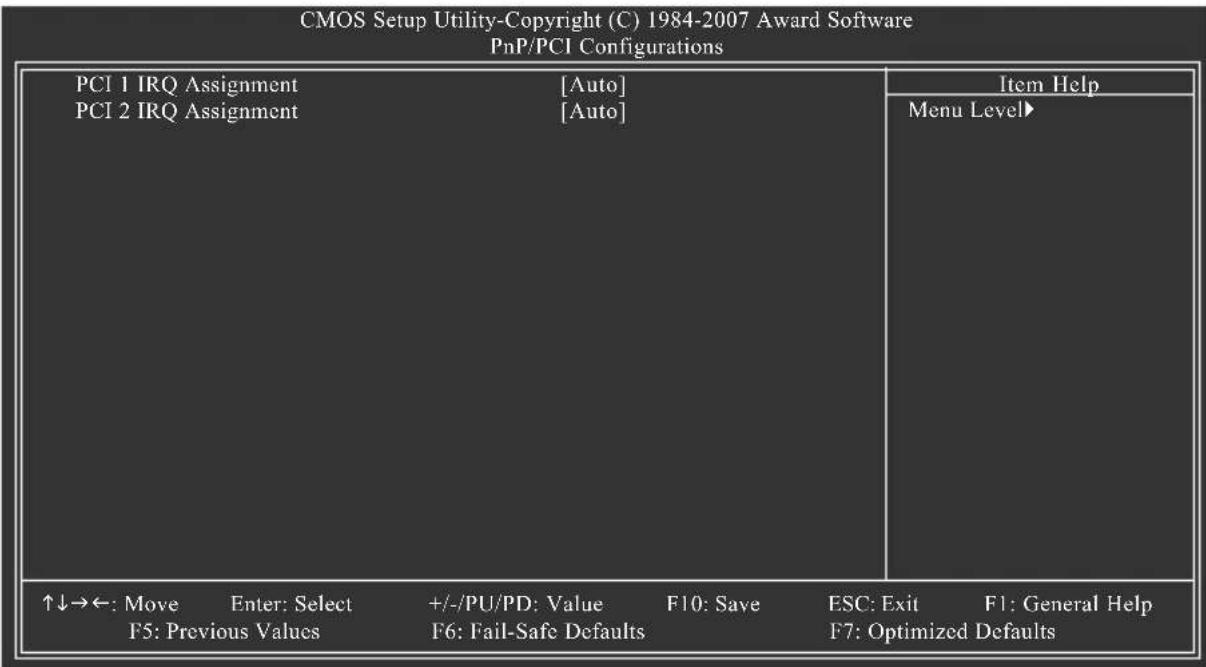

2-7 PnP/PCI Configurations（隨插即用與PCI組態設定） 48

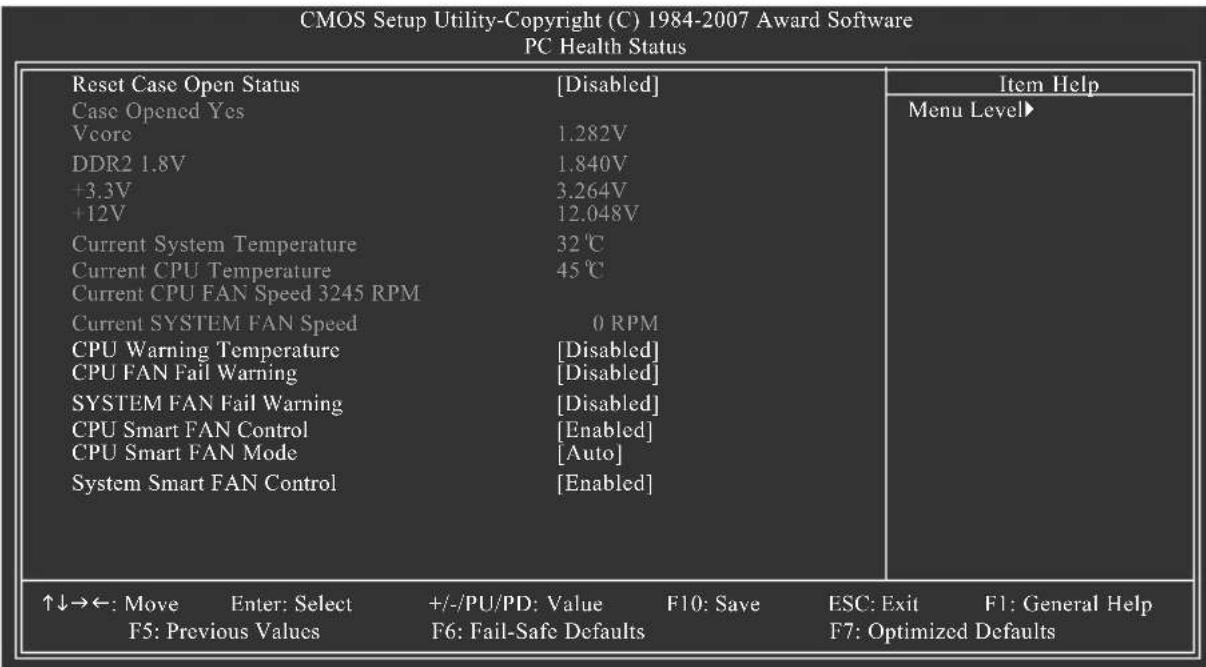

2-8 PC Health Status (電腦健康狀態) 49

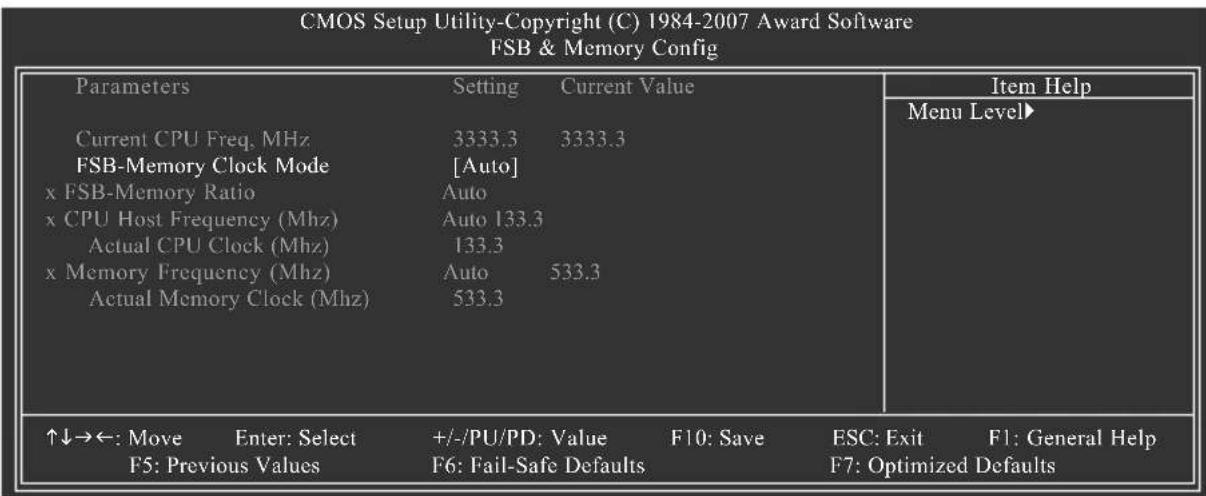

2-9 MB Intelligent Tweaker(M.I.T.) (頻率/電壓控制) 51

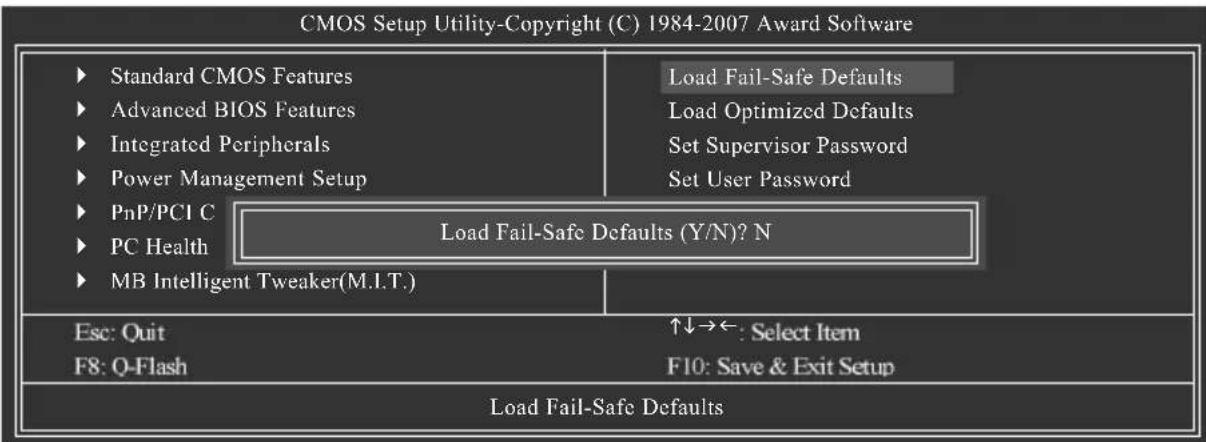

2-10 Load Fail-Safe Defaults (载入最安全預設值) 53

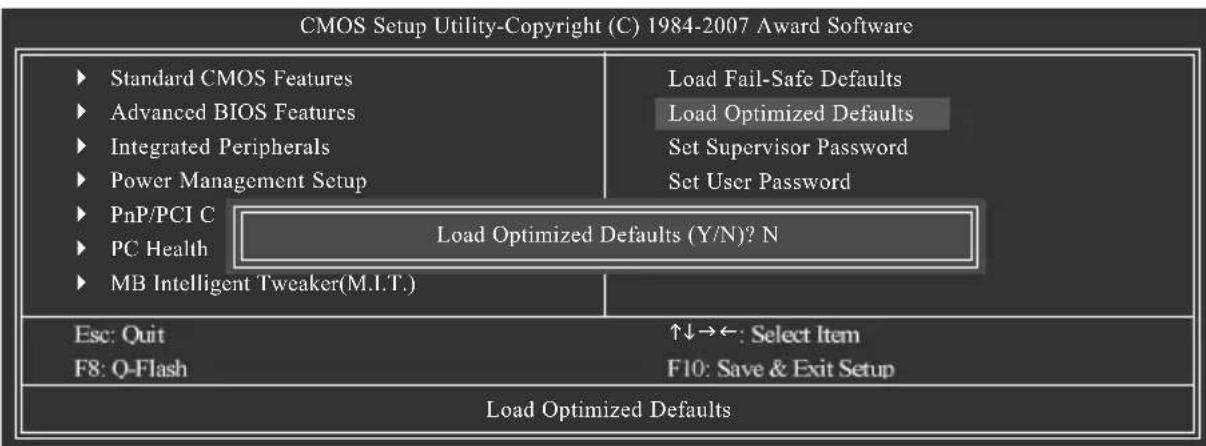

2-11 Load Optimized Defaults (载入最佳化預設值) 53
2-12 Set Supervisor/User Password (設定管理者/使用者密碼) 54

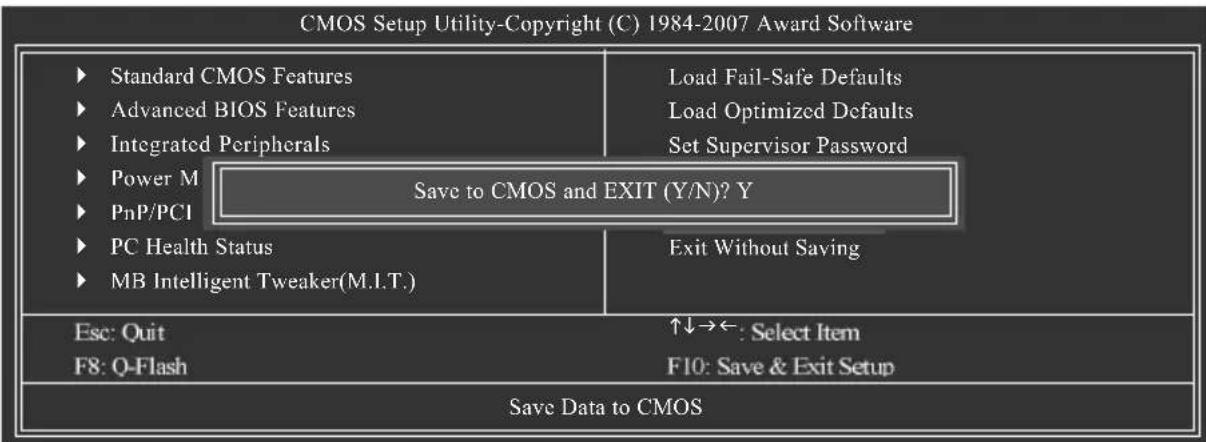

2-13 Save & Exit Setup (儲存設定值並結束設定程式) 55

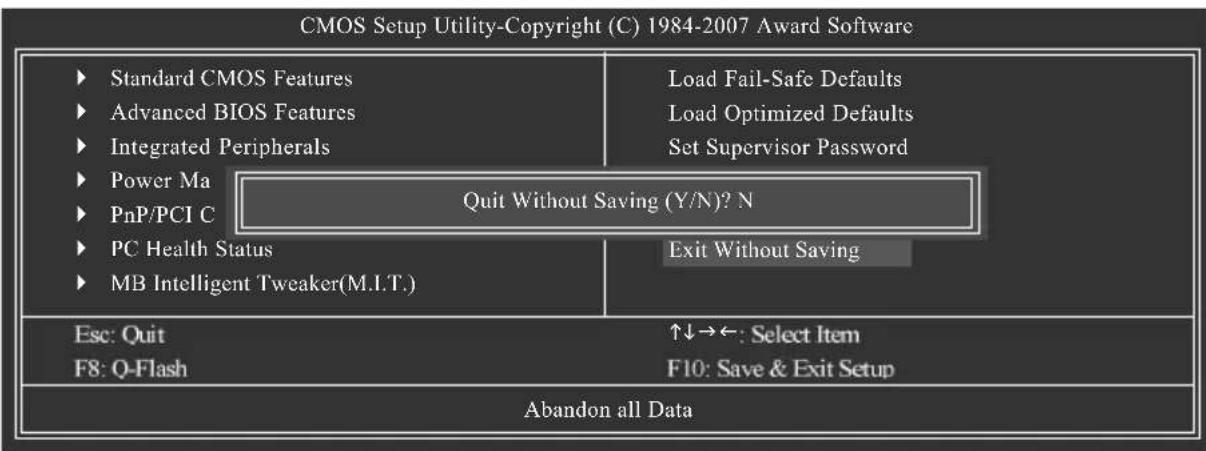

2-14 Exit Without Saving (結束設定程式但不儲存設定值) 55

第三章 驱動程式安裝 57

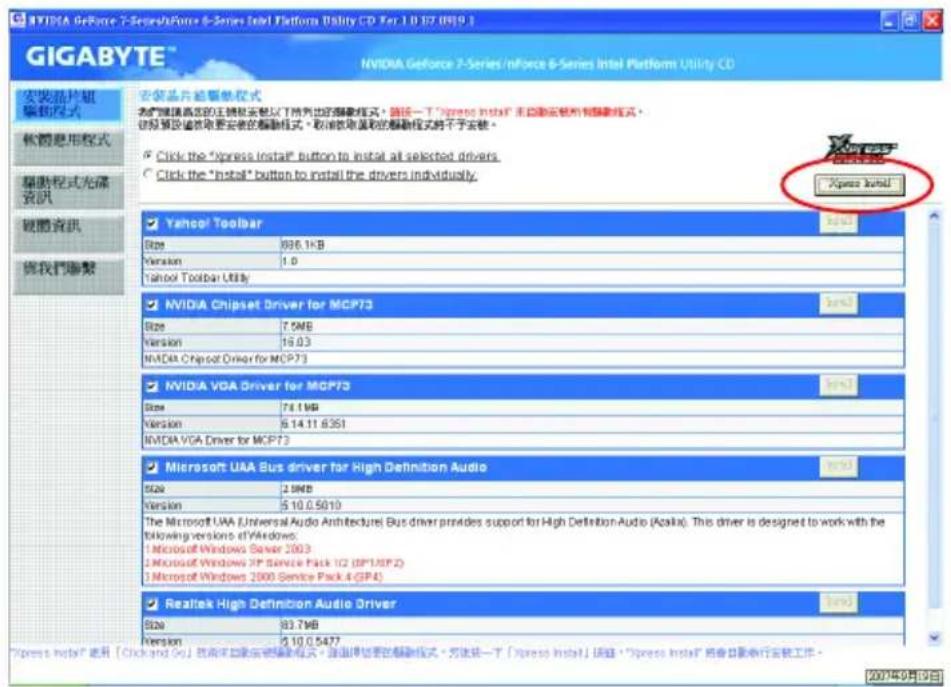

3-1..安装晶片组驱动程式 57

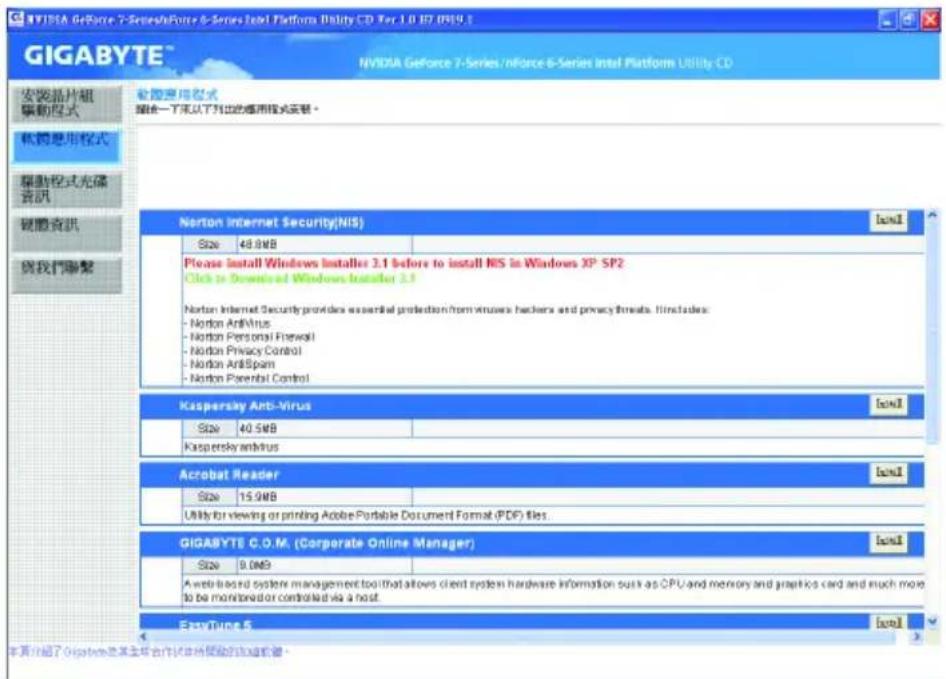

3-2 软體應用程式 58

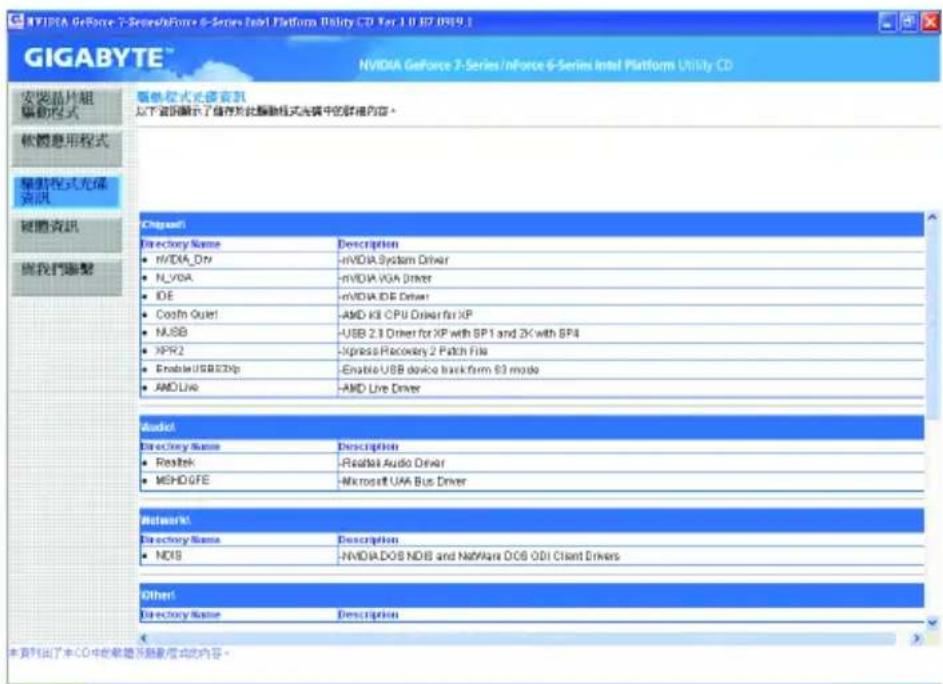

3-3 驅動程式光碟資訊 58

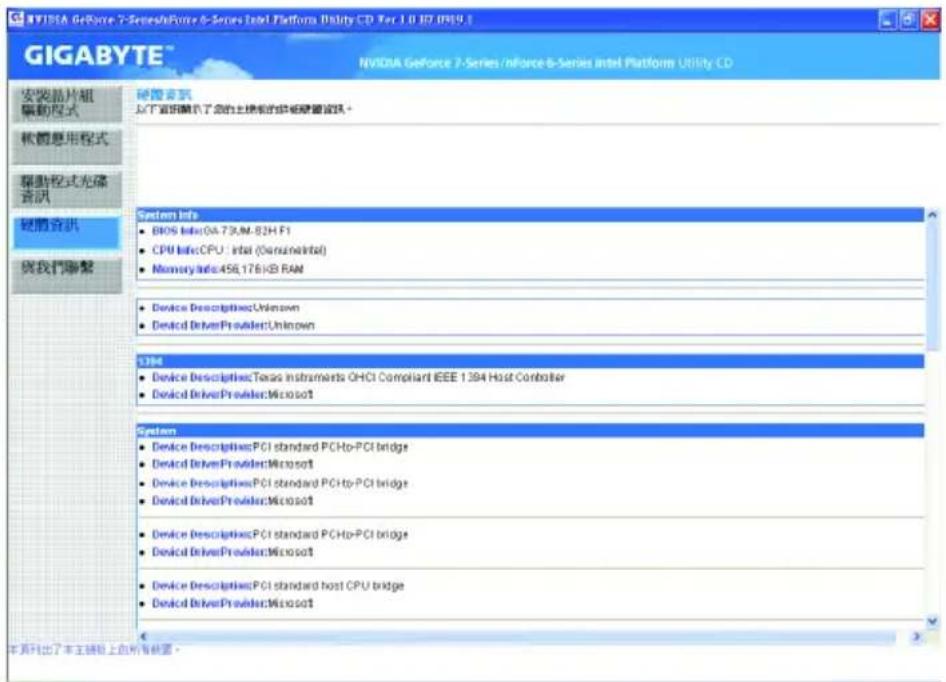

3-4 硬體資訊 59

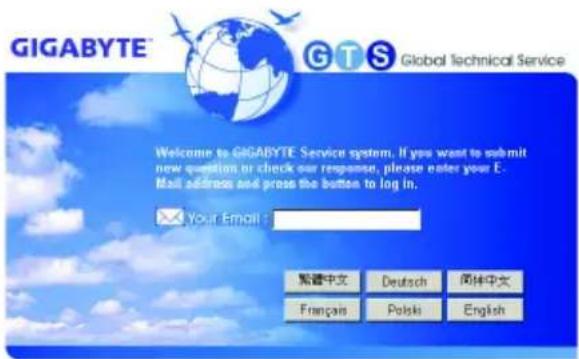

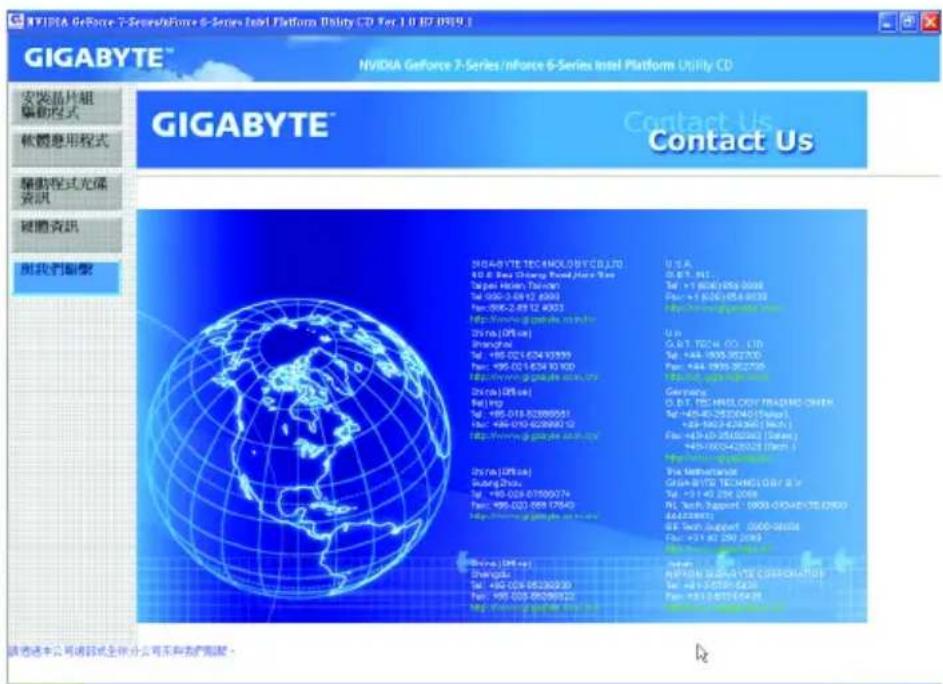

3-5 與我們聯繫 59

第四章 獨特功能介紹 61

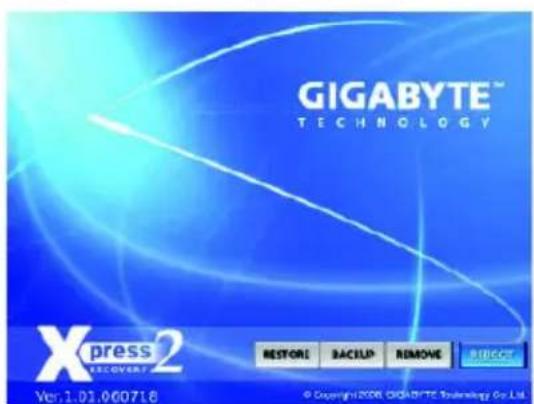

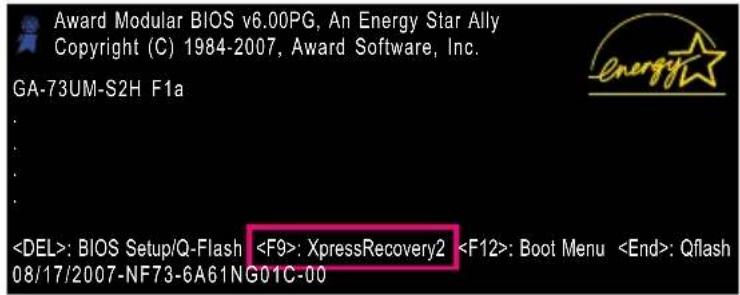

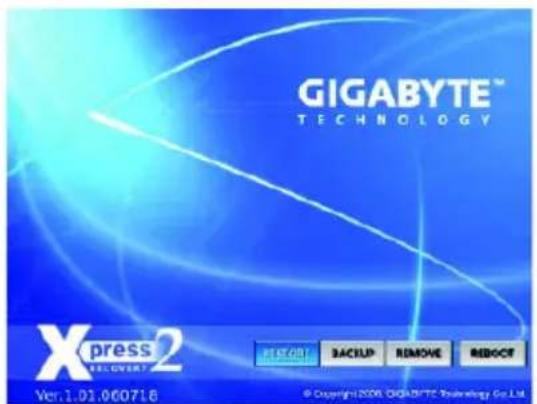

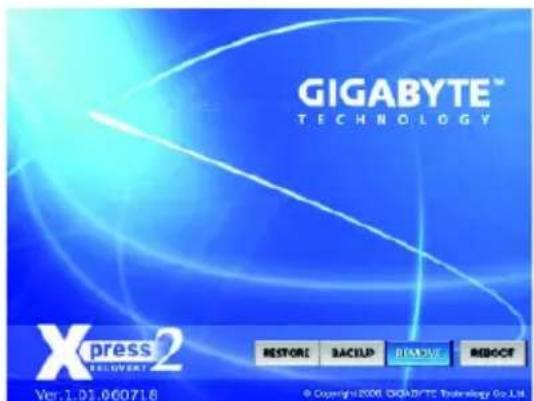

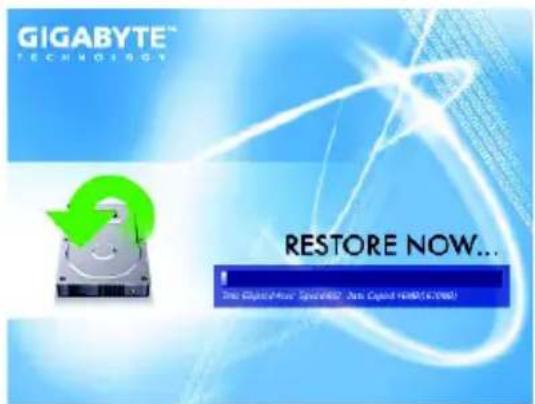

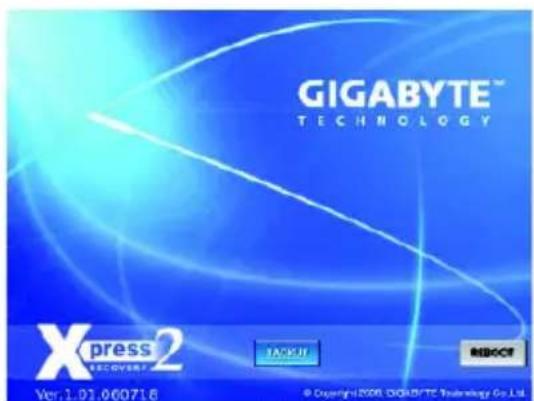

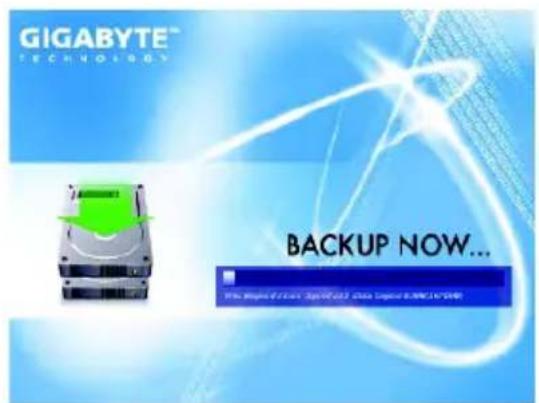

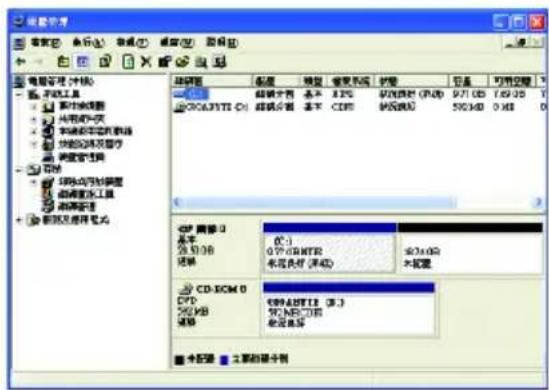

4-1 XpressRecovery2介紹 61
4-2BIOS 更新方法介绍 66

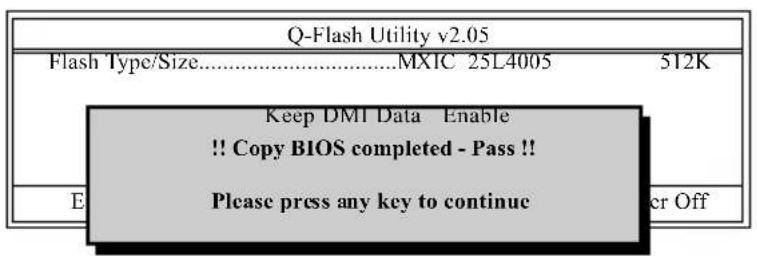

4-2-1 如何使用Q-Flash更新BIOS 66

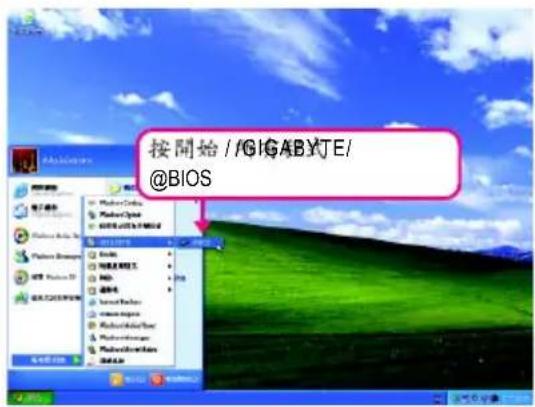

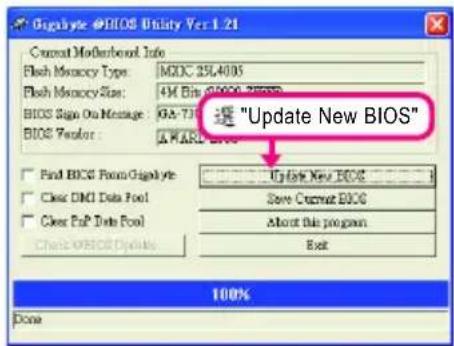

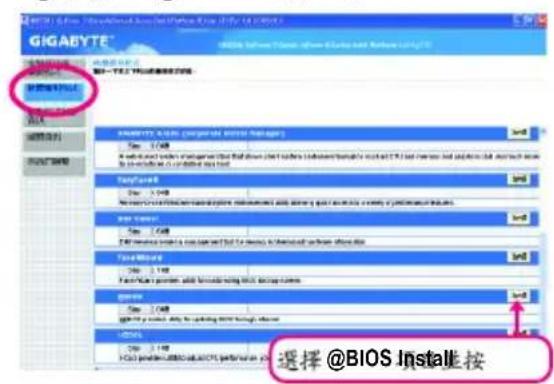

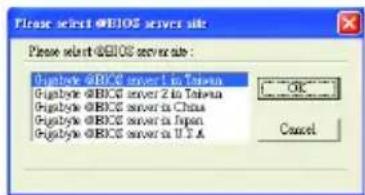

4-2-2 如何使用@BIOS更新BIOS 69

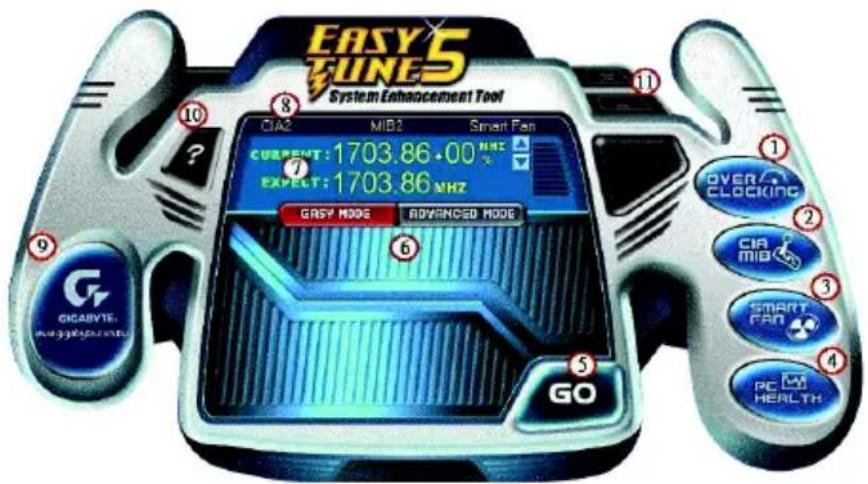

4-3 EasyTune 5 介绍 71

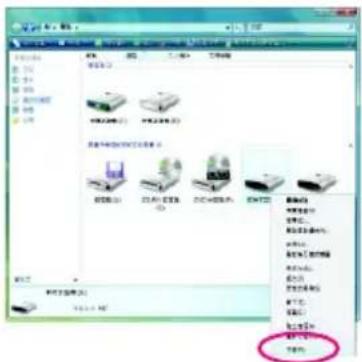

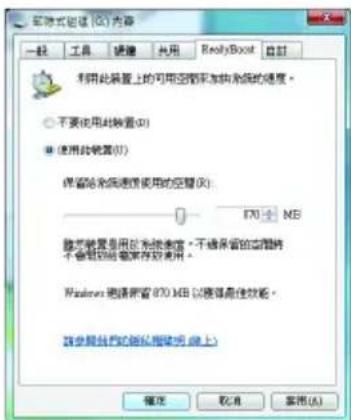

4-4 Windows Vista ReadyBoost 介绍 72

第五章 附錄 73

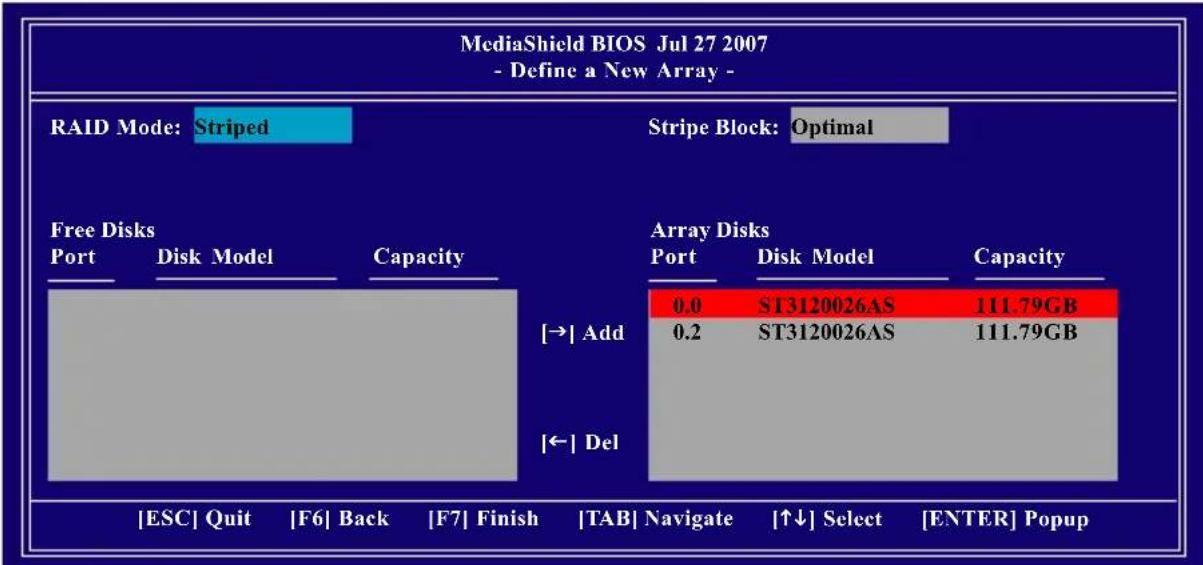

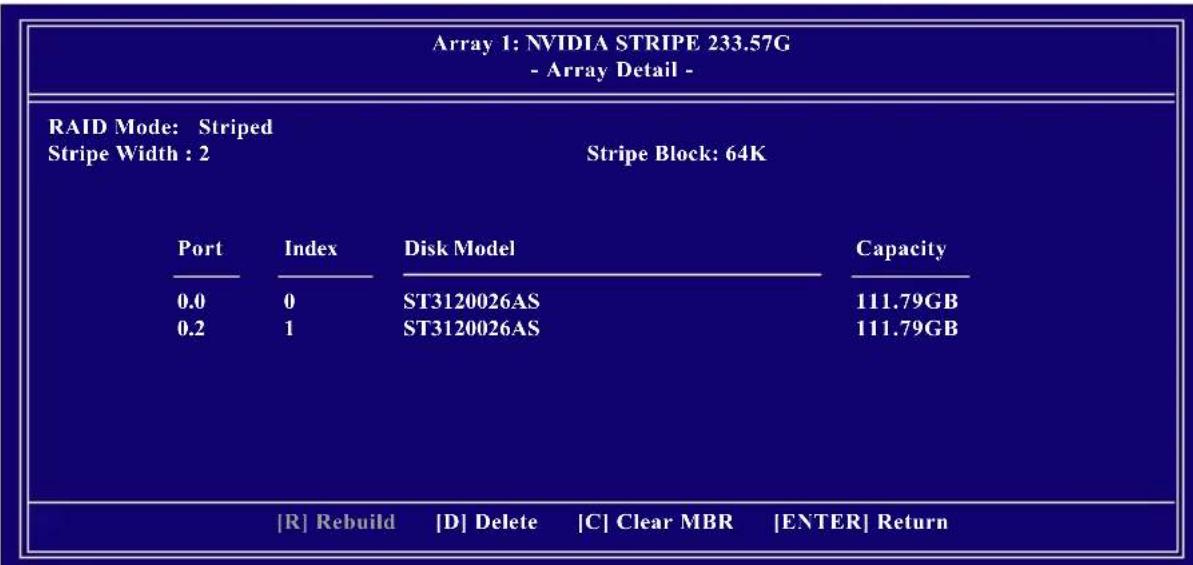

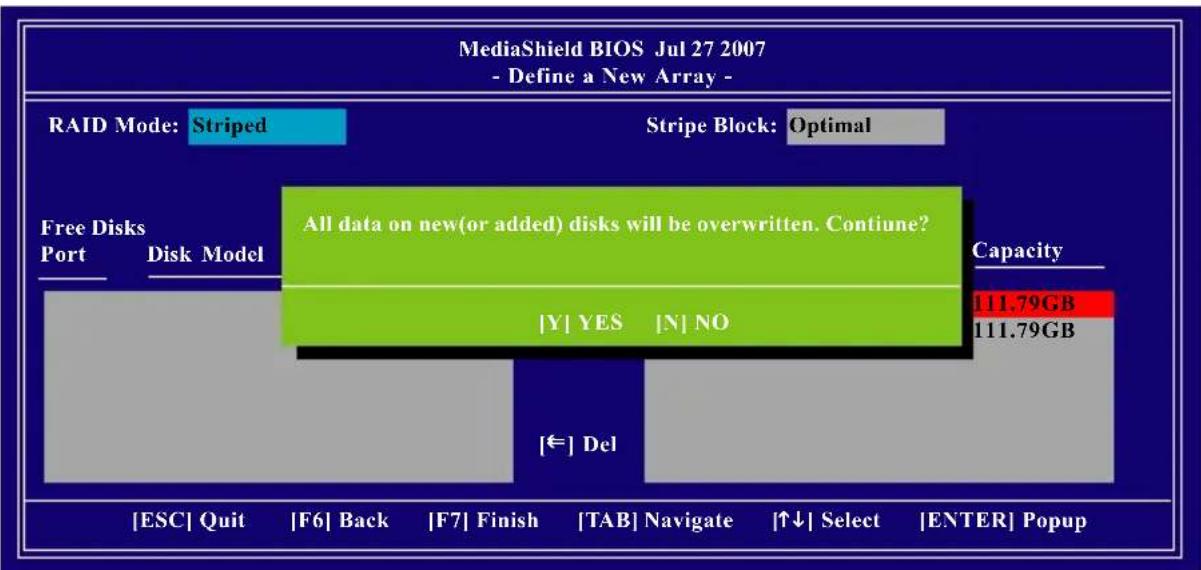

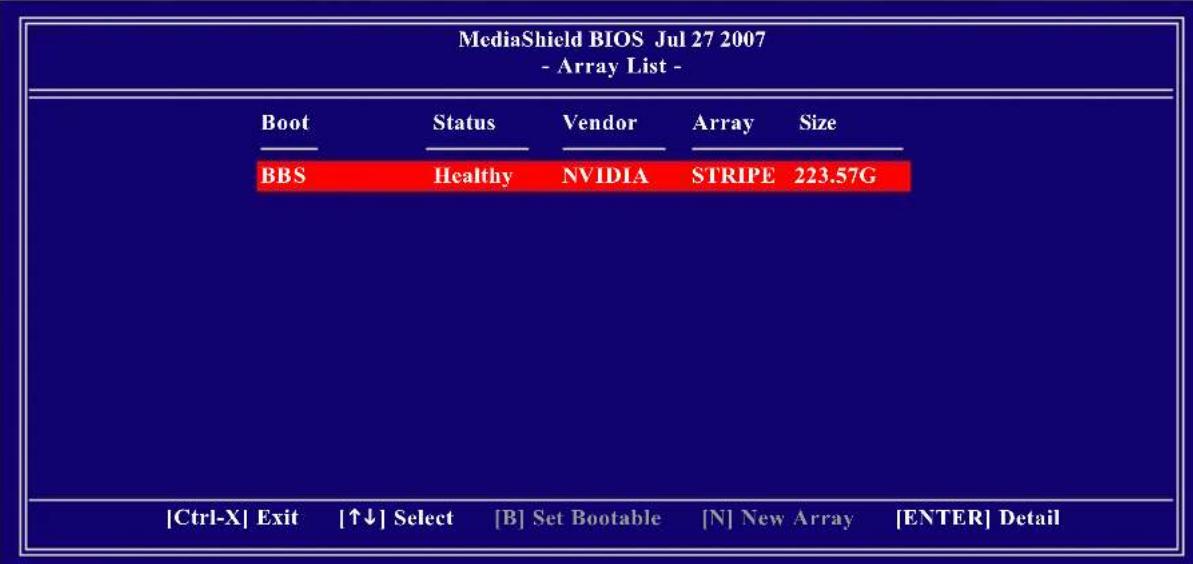

5-1 如何建構Serial ATA硬碟 73

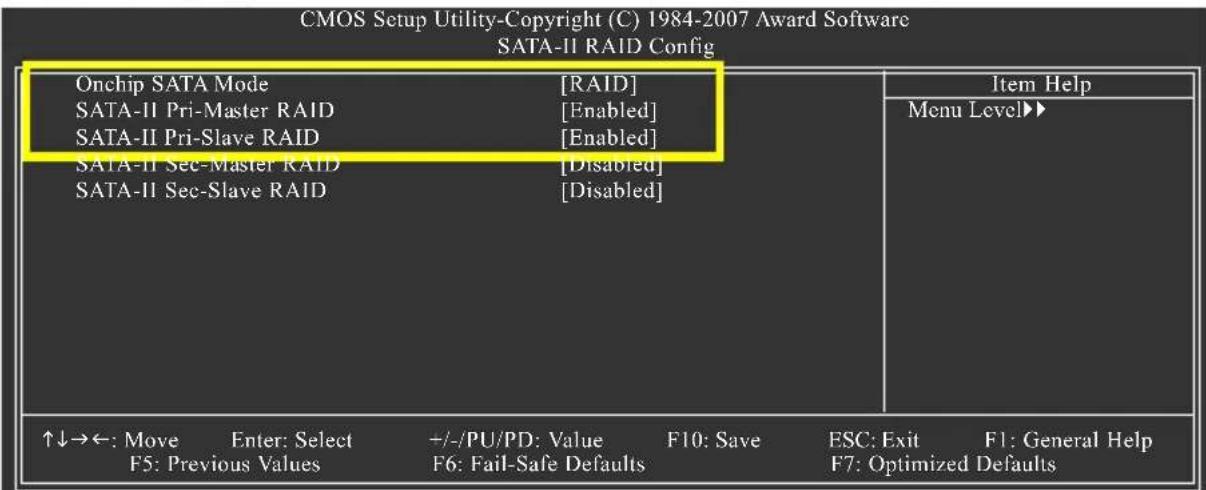

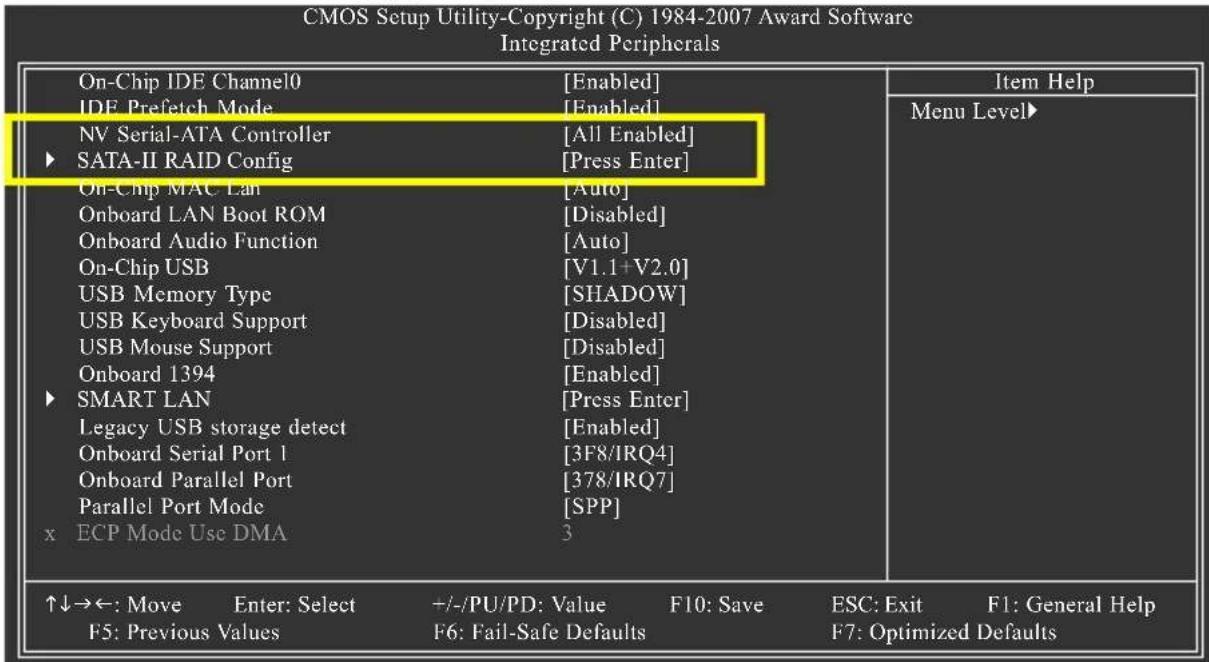

5-1-1 設定SATA控制器模式 73
5-1-2SA作A/ACG纖繡需的 驅動程式磁片

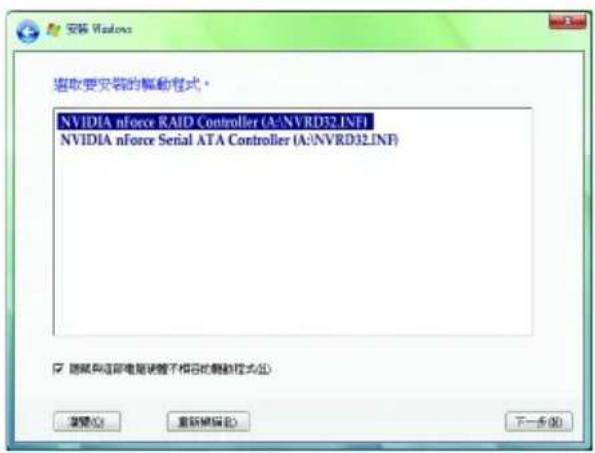

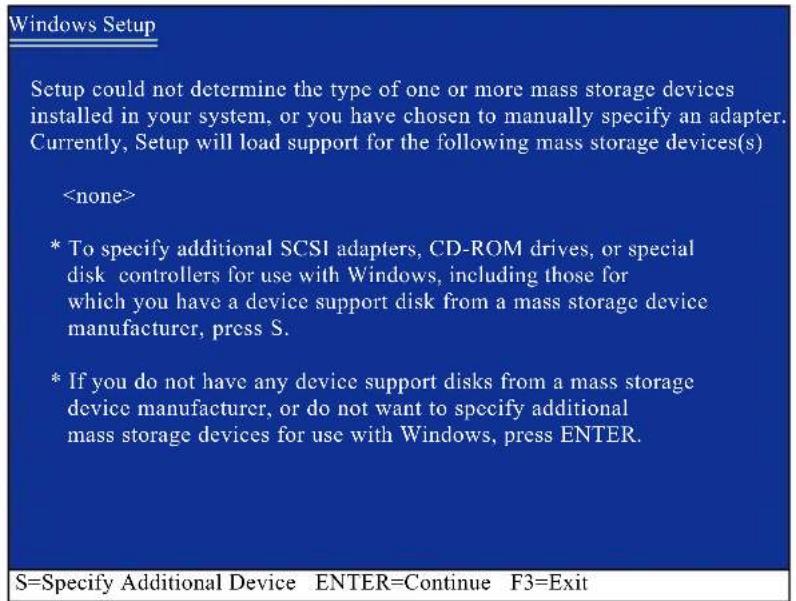

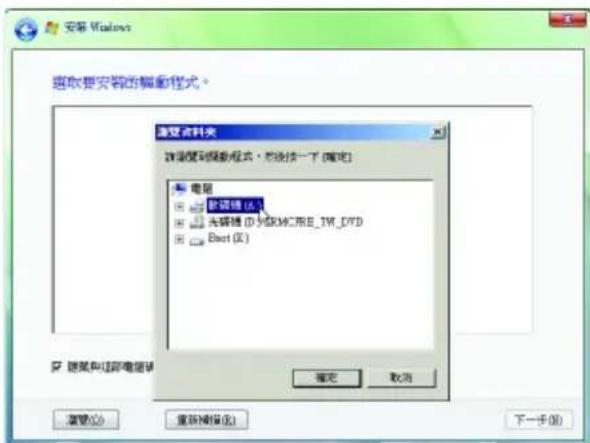

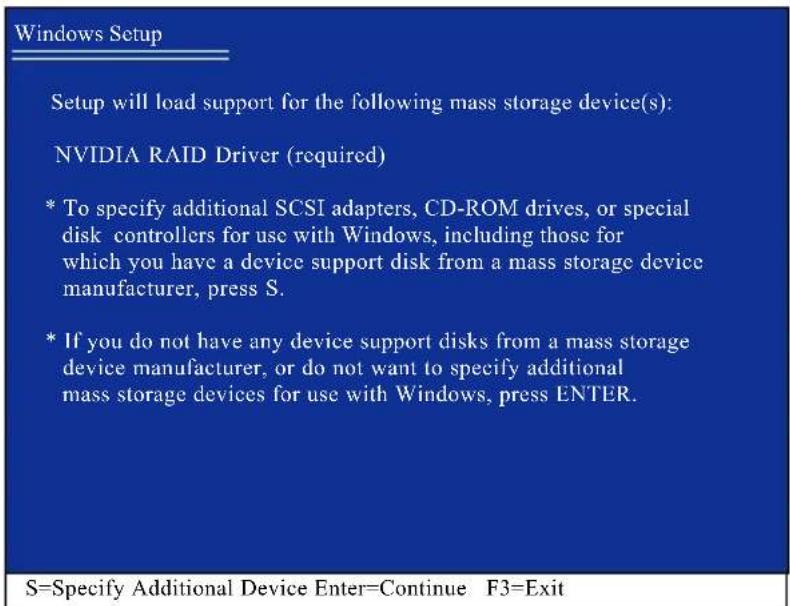

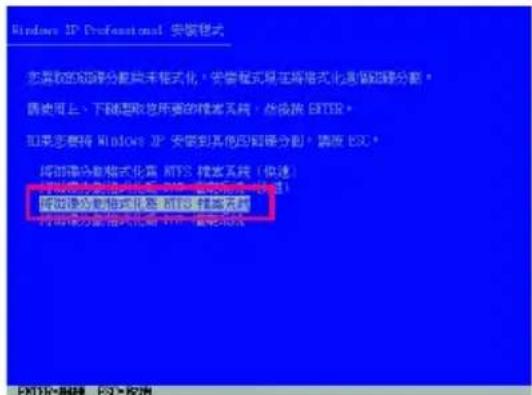

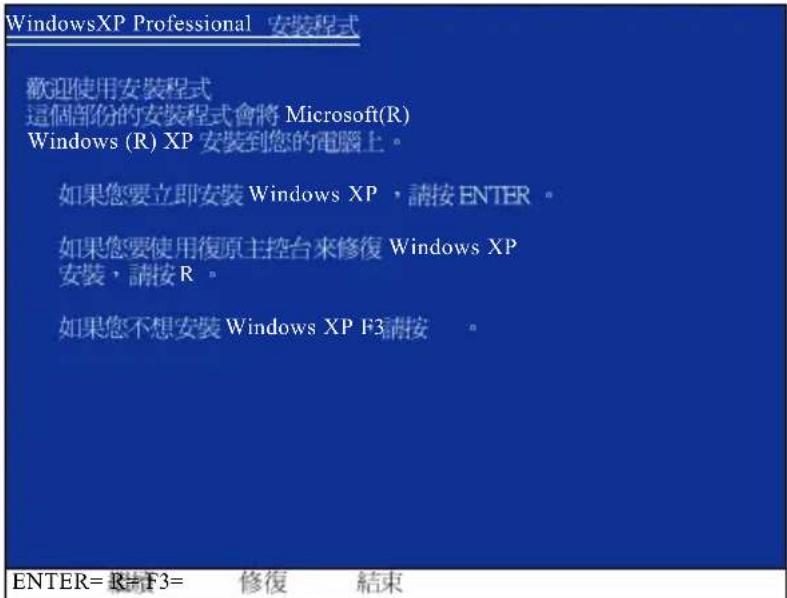

5-1-3 安裝 SATA RAID/AHCI 驅動程式及作業系統 79

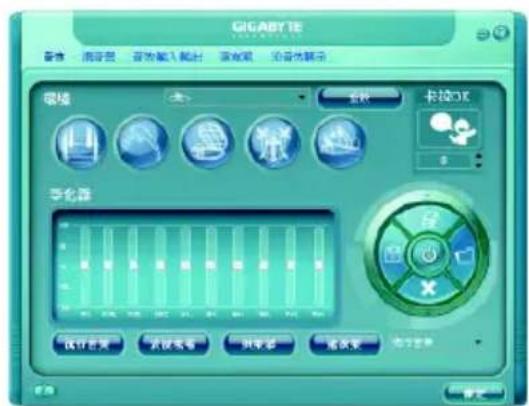

5-2 音效輸出/輸入設定介紹 84

5-2-1 2/4/5.1/7.1聲道介紹 84

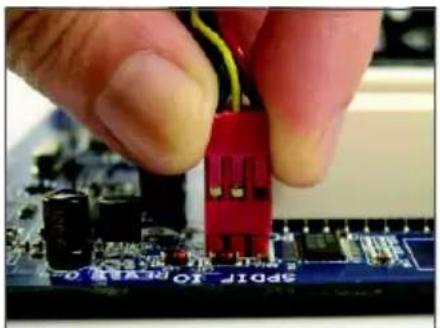

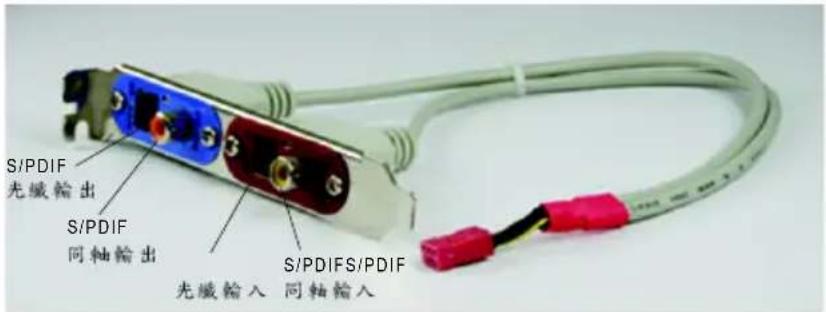

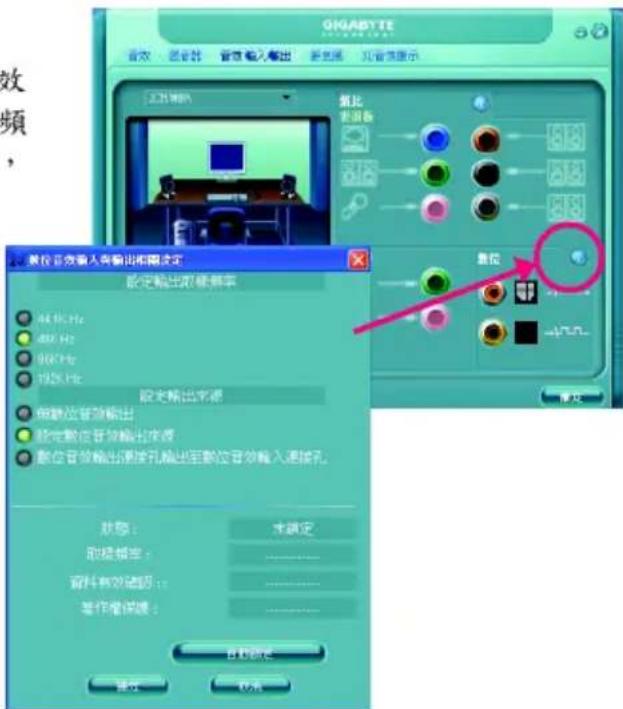

5-2-2 音效擴充擋板(S/PDIF輸入+輸出)(選購配件) 86

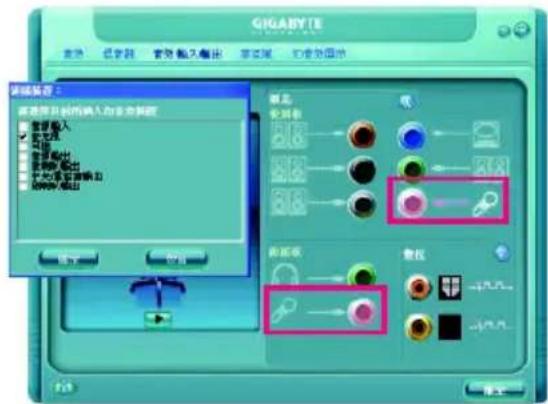

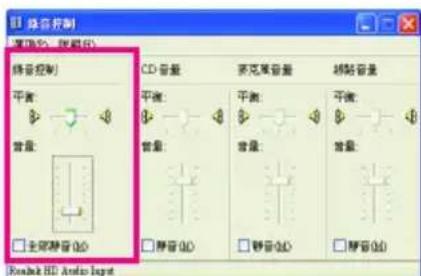

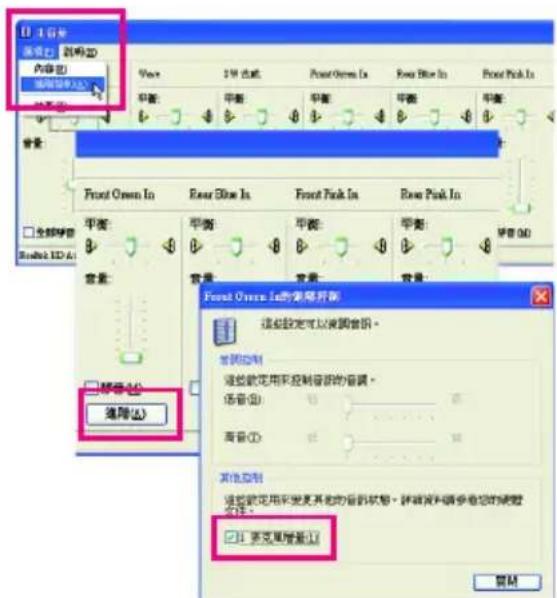

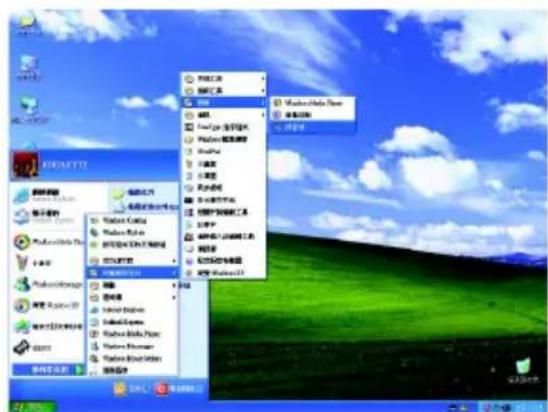

5-2-3 麦克風錄音設定 88

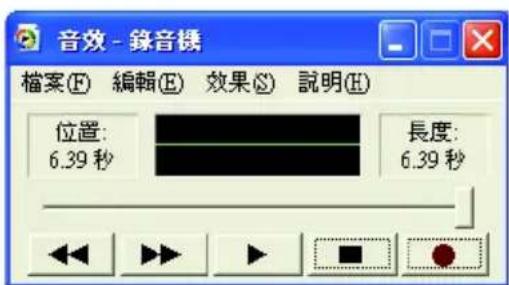

5-2-4 錄音機使用介紹 90

5-3 疑难排解 91

5-3-1 91

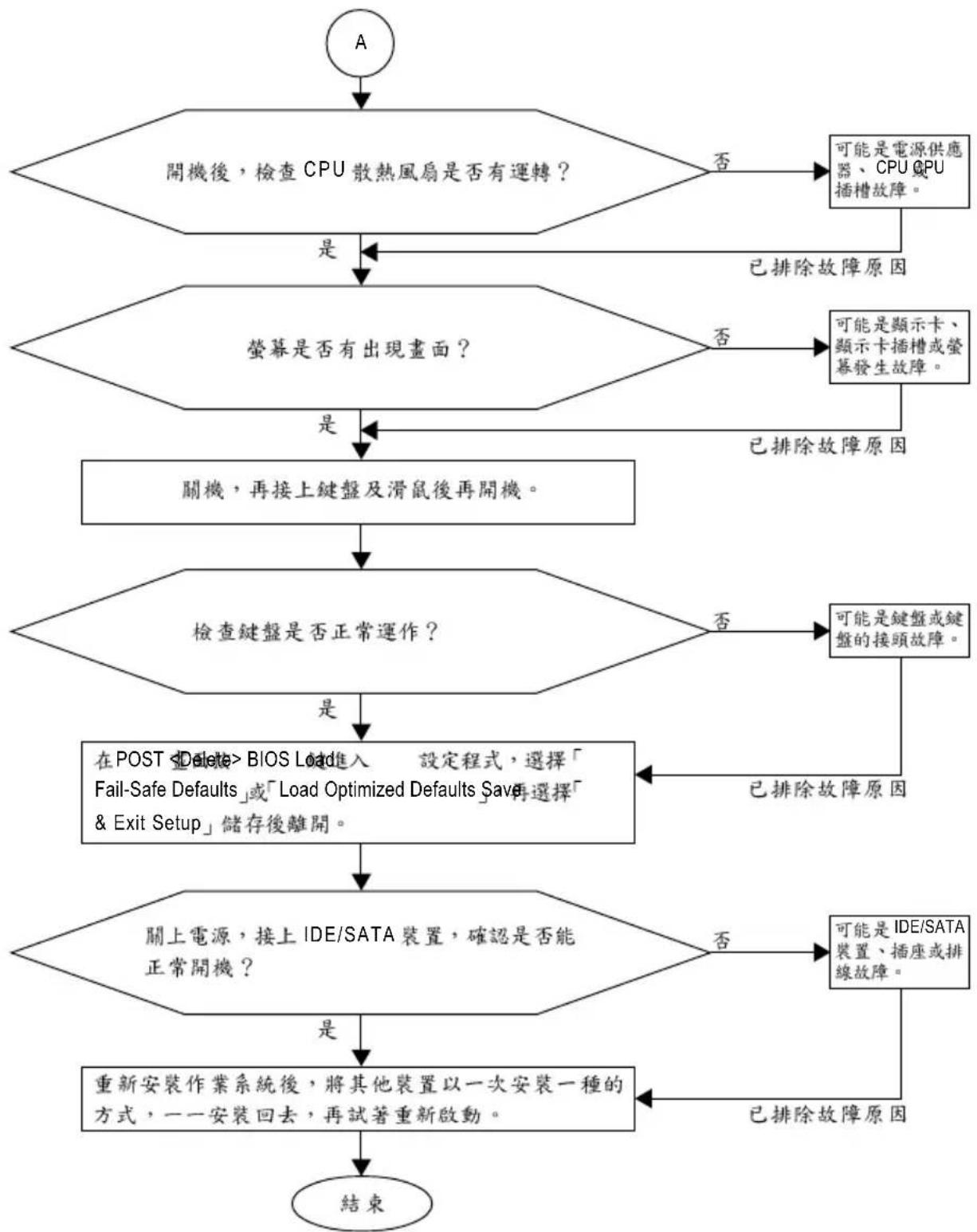

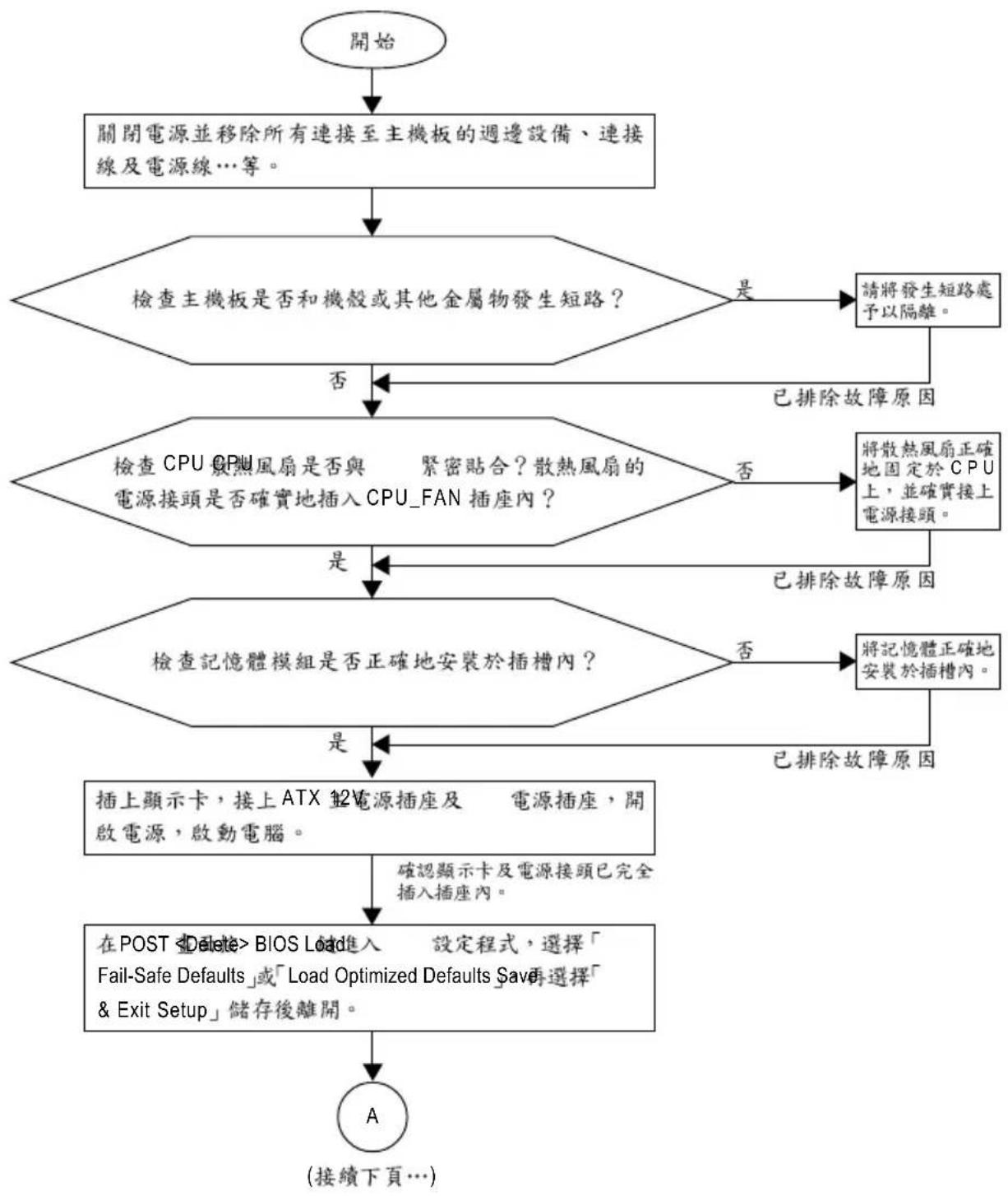

5-3-2 故障排除 92

管理聲明 94

清點配件

GA-73UM-S2H 主機板 片
驱動程式光碟片-1片
驱動程式光碟片(Windows Vista 羽用 片
☑使用手册-1本
Intel® LGA775 CPU 安装指南 份
IDE排線1 條，軟碟機排線 條
SATA 3Gb/s 搏2線 備
√後方I/O裝置鐵片 個

• 上述附帶配件僅供參考，實際配件請以實物為準，技嘉科技保留修改之權利。
• 主機板圖片僅供參考。

選購配件

2 USB 2.0 (120R插1B03051R)
□2E1394a（G08-0R）
2.SATA（12OF142SERRW-0:1R）
□音效擴充擋板(S/PDIF輸12R+1SPNQ-11R)
串列埠擴充擋板（F1-1CM001-32R）
□並列埠擴充擋板（F1-1LP001-01R）

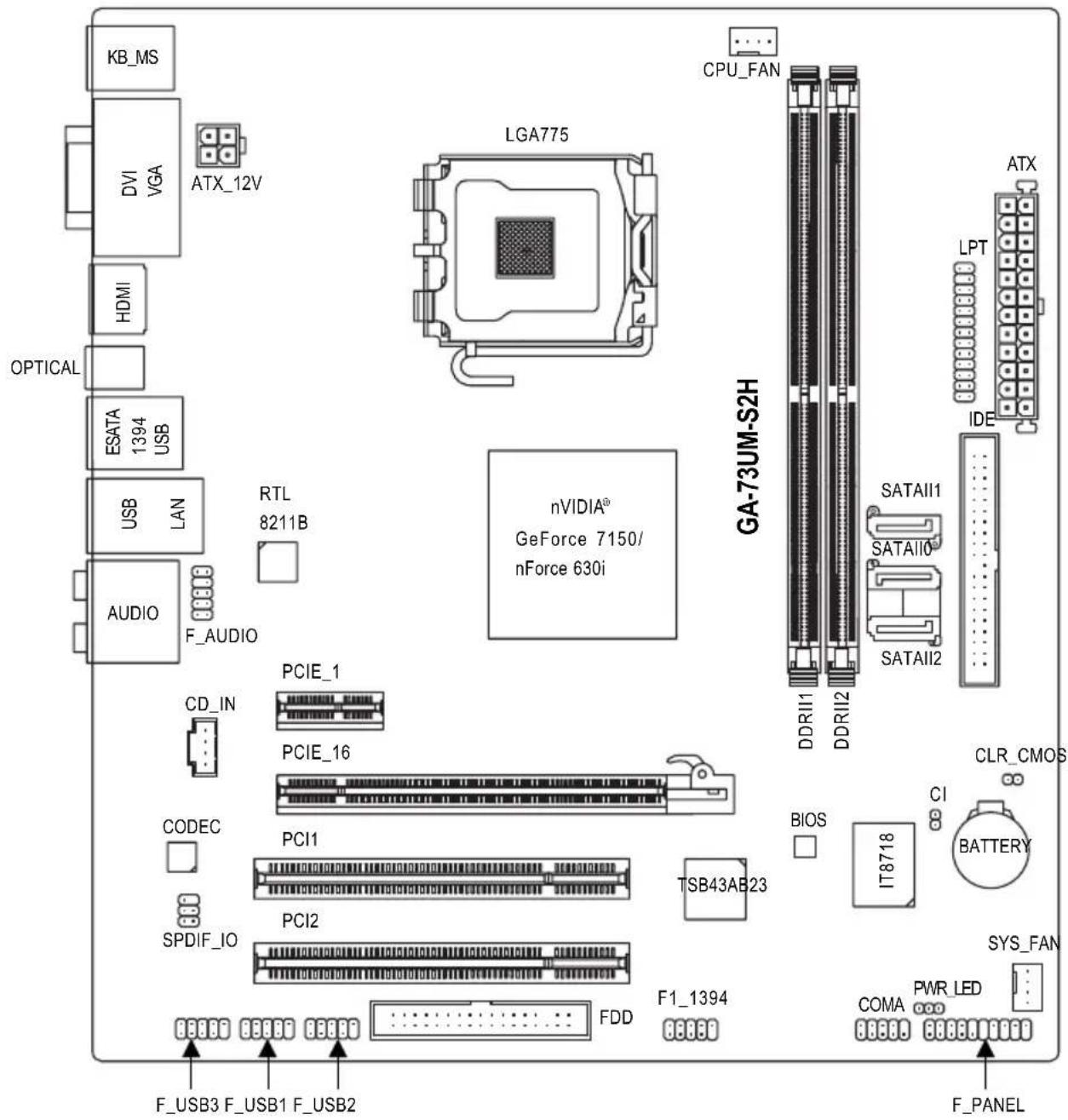

GA-73UM-S2H 主機板配置圖

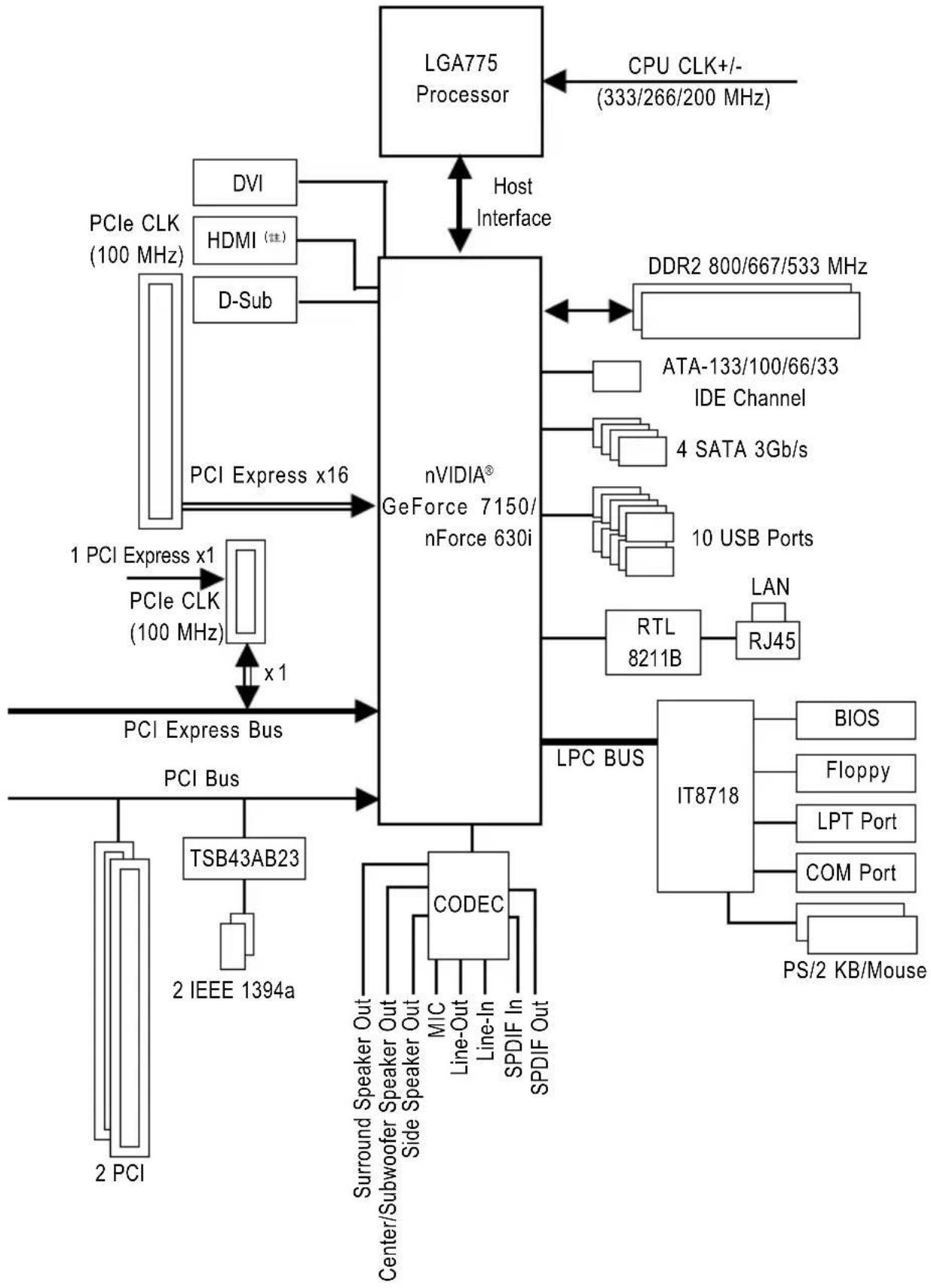

晶片組功能方塊圖

(D)DVI-DHDMI

輸出僅能擇一使用。

第一章 硬體安裝

1-1 安裝前的注意須知

主機板是由許多精密的積體電路及其他元件所構成，這些積體電路很容易因靜電影響而損壞。所以在安裝前請先詳閱此使用手冊並做好下列準備：

• 安裝前請勿任意撕毀主機板上的序號及代理商保固貼紙等，否則會影響到產品保固期限的認定標準。
• 要安裝或移除主機板以及其他硬體設備之前請務必先關閉電源，並且將電源線自插座中拔除。
• 安裝其他硬體設備至主機板內的插座時，請確認接頭和插座已緊密結合。

• 拿取主機板時請儘量不要觸碰金屬接線部份以避免線路發生短路。

• (CP取主機板、中央處理器或記憶體模組時，最好戴上防靜電手環。若無防靜電手環，請確保雙手乾燥，並先碰觸金屬物以消除靜電。

• 主機板在未安裝之前，請先置放在防靜電墊或防靜電袋內。

• 當您要拔除主機板電源插座上的插頭時，請確認電源供應器是關閉的。
• 在開啟電源前請確定電源供應器的電壓值是設定在所在區域的電壓標準值。
• 在開啟電源前請確定所有硬體設備的排線及電源線都已正確地連接。
• 請勿讓螺絲接觸到主機板上的線路或零件，避免造成主機板損壞或故障。
  ·請確定沒有遺留螺絲或金屬製品在主機板上或電腦機殼內。
• 請勿將電腦主機放置在不平穩處。
• 請勿將電腦主機放置在溫度過高的環境中。
• 在安裝時若開啟電源可能會造成主機板、其他設備或您自己本身的傷害。
• 如果您對執行安裝不熟悉，或使用本產品發生任何技術性問題時，請洽詢專業的技術人員。

1-2 產品規格

中央處理器(CPU)	LG875 Intel 插槽處理器: Core™ 2 Extreme 處理器 Intel® Core™ 2 Quad 廠電器 Core™ 2 Duo 處理器 Intel® Pentium® 處理器極致版 / Intel® Pentium® D 處理器 Intel® Pentium® 4 處電器極致版 Pentium® 4 處理器 Intel® Celeron® 處理器 (請至技嘉網站查詢有關支援的處理器列表) L2 @P耿記憶體取決於
系統匯流排(FSB)	1383/1066/800 MHz
晶片組	nVIDIA® GeForce 7150/nForce 630i 晶片組
記憶體	2188V DDR2 DIMM 4 GB/s 槽,最高支援到 DDR2 800/667/533 MHz (請至技嘉網站查詢有關支援的記憶體模組列表)
顯示功能	nVIDIA® GeForce 7150/nForce 630i 晶片組
音效	Realtek ALC889A 晶片 HighDefinition Audio 2支機/5.1/7.1 聲道 StartIF /輸入輸出 支援 CD 音源輸入
網路	RTLE8211B (10/100/1000 Mbit)
擴充槽	1 P@I Express x16 插槽 1 P@I Express x1 插槽 2 P@I 插槽
儲存裝置介面	nVIDIA® GeForce 7150/nForce 630i 晶片組: -3個SATA 3Gb/s插座(SATA10、SATA11、SATA12),可連接3 SATA 3Gb/s 裝置 -1個eSATA 3Gb/s插座位於後方面板,可連接1個SATA 3Gb/s裝置 -5 SATA支援RAID 0、RAID 1、RAID 5及RAID 0+1功能 -1個IDE插座支援ATA-133/100/66/33規格,最多可連接2個IDE裝置 內建於iTE IT8718晶片: -1個軟碟機插座,可連接1個軟碟機
IEEE 1394a	nVIDIA® GeForce 7150/nForce 630i 晶片 最多支援2個IEEE 1394a連接埠(1個在後方面板,1個需經由排線從主機板內IEEE 1394a插座接出)
USB	nVIDIA® GeForce 7150/nForce 630i 晶片姐 最多支援10個USB 2.0/1.1連接埠(4個在後方面板,6個需經由排線從主機板內USB插座接出)
內接插座	12個pin ATX 主電源插座 14個pin ATX 12V 電源插座 1個軟碟機插座 1 IDE插座 3 SATA 3Gb/s 插座 1 CPU 風扇插座 1個系統風扇插座 1個前端控制面板插座 1個前端音源插座 1個光碟機音源輸入插座 1 S/PDIF / 輸入輸出插座 1 IEEE 1394a 插座 3 USB 2.0/1.1 插座 1個並列埠插座 1個串列埠插座 1個機殼開啟偵測插座 1個系統電源指示燈插座
後方面板裝置 連接插座	1 P/S/2 鍵盤插座 1 P/S/2 滑鼠插座 1 Dsub 插座 1 DMI-D 插座(注一) 1 HDMI 插座 1 S/PDIF 光纖輸出插座 1 eSATA 3Gb/s 連接埠 1 IEEE 1394a 連接埠 4 USB 2.0/1.1 連接埠 1 RCH 45 垛 6(個/音源接頭中央及重低音輸出後喇叭輸出側喇叭輸出音源輸入//音源輸出麦克風
I/O 控制台 IT8718	內建 晶片
硬體監控	系統電壓偵測 CPU/系統溫度偵測 CPU/系統風扇轉速偵測 CPU/過溫警告 CPU/系統風扇故障警告 CPU/系統智慧風扇控制
BIOS◆14 Mbit flash	個 AWARD·PUS PnP 1.0a、DMI 2.0、SM BIOS 2.3、ACPI 1.0b
附加工具程式	@BIOS Download Center Q&A Flash EasyTune (2)
	Xpress Install Xpress Recovery2 Vital Dual BIOS
附赠軟體	Norton Internet Security (OEM)版本
作業系統	Microsoft Windows Vista/XP
規格	Micro ATX 24格x: 22.0公分 公分

1-3 安装中央處理器及散熱風扇

在開始安裝中央處理器(CPU)前，請注意以下的訊息：

C匯認所使用的 是在此主機板的支援範圍·（P技嘉網站查詢有關支援的 列表

-CRU装 之前，請務必將電源關閉，以免造成毀損。

• CPU的CPU（第一脚位置，若方向錯誤，會無法放入插槽內或是確認CPU的四角位置及插槽上的凸角位置。

C在 表面涂抹散热膏。

• CPU散熱風扇未安裝完成前，切勿啟動電腦，否則過熱會導致毀損。

• CPR依據您的規格來設定頻率，我們不建議您將系統速度設定超過硬體之標準範圍，因為這些設定對於週邊設備而言並非標準規格。如果您要將系統速度設定超出標準規格，請評估您的硬體規格，例如：CPU、顯示卡、記憶體、硬碟等來設定。

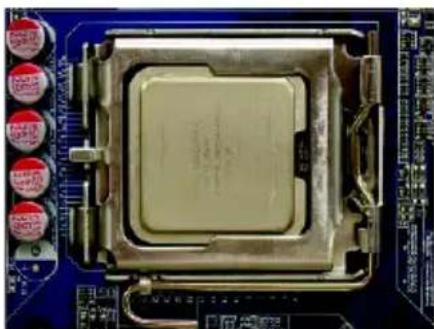

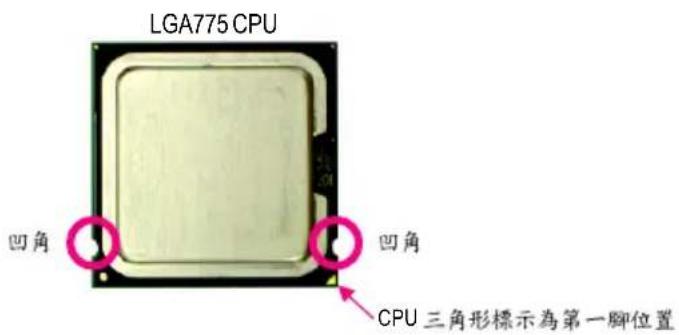

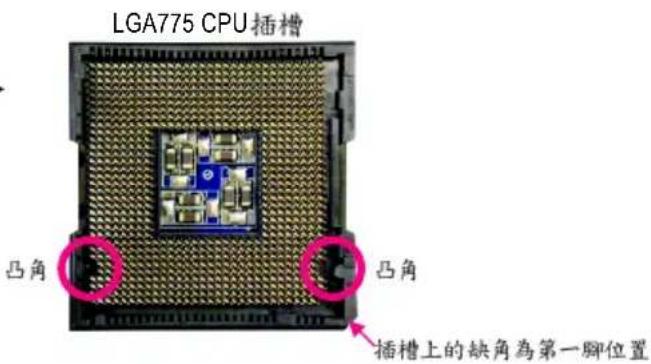

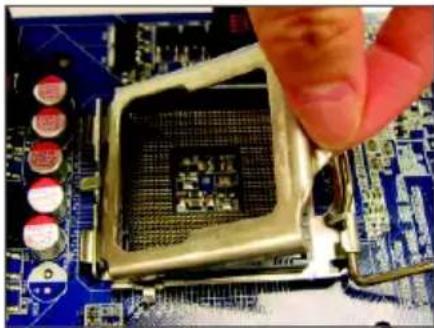

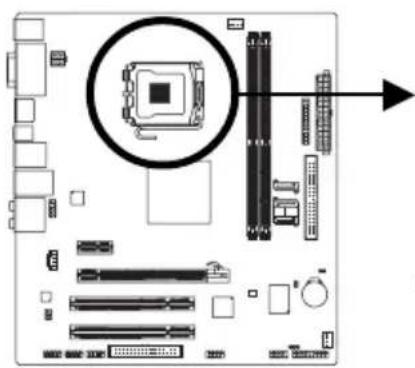

1-3-1 (CP)中央處理器

A.C请先@P认证主機板上的

插槽凸角位置及

的缺角位置。

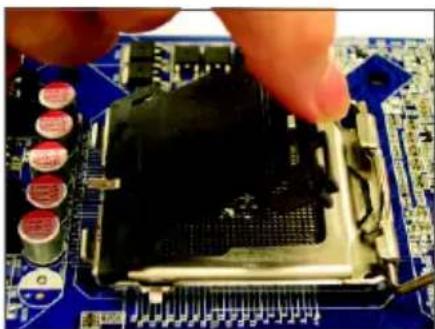

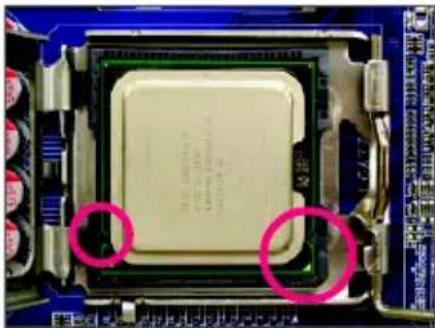

安装CPU翁PU请再次確認電源是關閉的，以避免造成

的損壞。

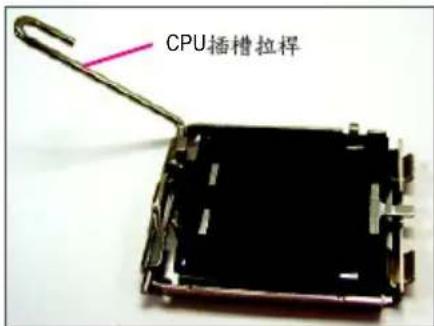

步骤一：

将CPU插槽拉样向上完全拉起。

步骤二：

移除CPU插槽上的保護蓋。

步骤三：

再将CPU插槽上的金属上盖翻起。

步骤四：

以拇指及食指拿取CPU

的第

一腳位置（E形標示對齊

插槽

上的第一脚缺角處(GP是將

上的

凹角對齊插槽上的凸角)輕輕放入。

步驟五：

確定CPU安裝正確後，再將金屬上蓋蓋回，並將插槽拉桿向下壓回扣住。

1-3-2 安装散热风扇

請依下列步驟將CPU設置為R顯壓硬盘地安裝於

步骤一：

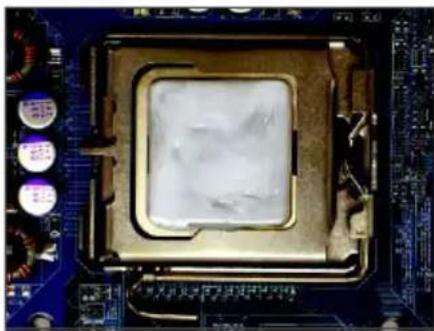

在已安装完成的CPU上均匀涂抹一层适量的散热膏。

步骤三：

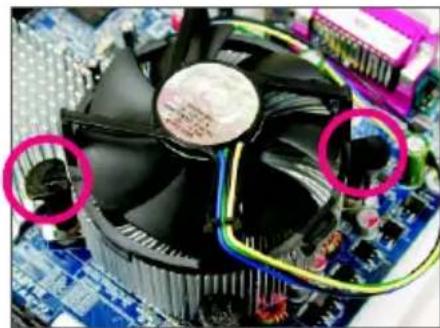

將散熱風扇的四個插銷對準主機板上的四個CPU散熱風扇腳座孔位，就定位時請同時將斜對角的兩個插銷用力向下壓。

步骤五：

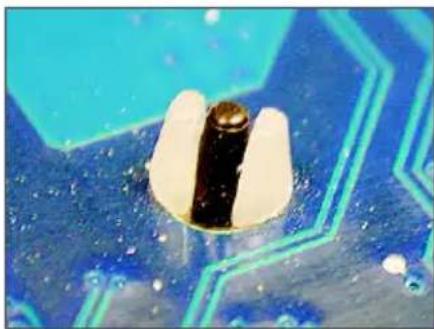

完成安裝後請檢查主機板背面，插銷腳座若如上圖所示，即表示安裝正確。

上。此範例為 （盒裝風扇）

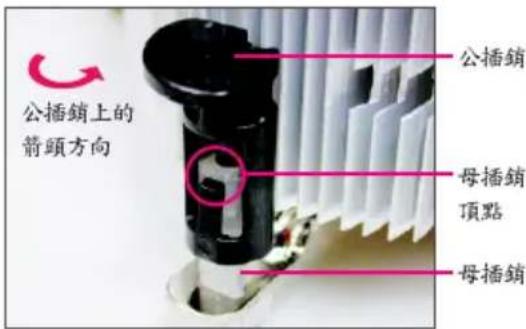

步骤二：

安裝前，請先確認公插銷上的箭頭方向（順著公插銷上的箭頭方向 旋轉為移除方向；反之，則為安裝方向）。

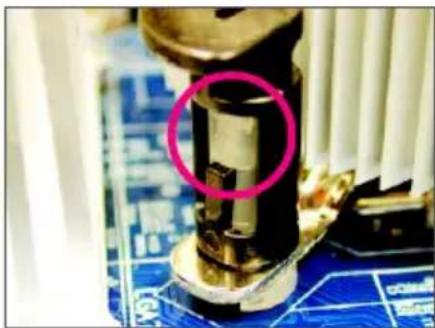

步骤四：

按下插銷後會聽到喀啦聲，此時請確定公插銷與母插銷頂點緊密結合。（詳細安裝步驟請參考散熱風扇的使用手冊）

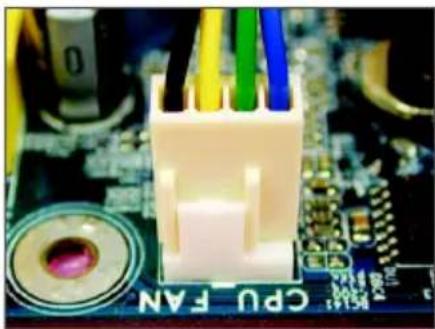

步驟六：

最後將散熱風扇的電源線插入主機板上的CPU，即完成CPU散熱風扇的安裝。

若要將散熱風扇自CPU⑥除時請小心操作，因為散熱風扇與

熱膏或散熱膠帶可能會黏住CPU GPR移除時不當操作可能因此損壞

問的散

1-4 安裝記憶體模組

在開始安裝記憶體模組前，請注意以下的訊息：

·請確認所使用的記憶體模組規格是在此主機板的支援範圍，建議您使用相同容量、廠牌、速度、顆粒的記憶體模組。（請至技嘉網站查詢有關支援的記憶體模組列表）

• 在安裝記憶體模組之前，請務必將電源關閉，以免造成毀損。
• 記憶體模組有防呆設計，若插入的方向錯誤，記憶體模組就無法安裝，此時請立刻更改插入方向。

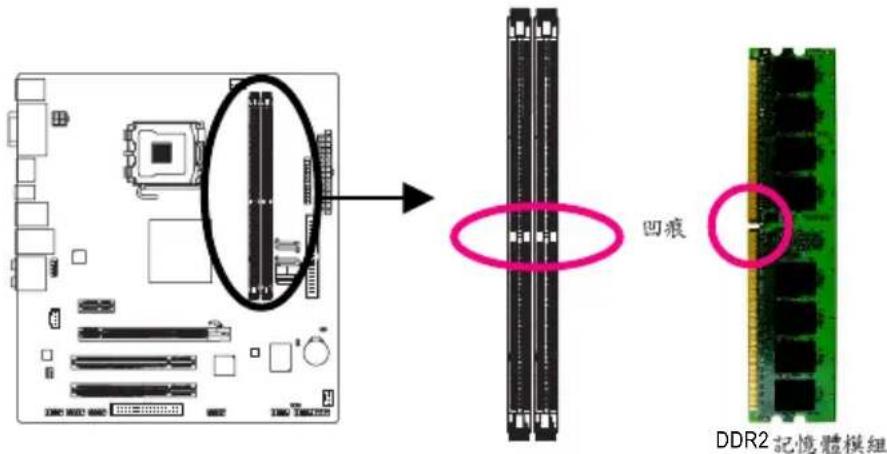

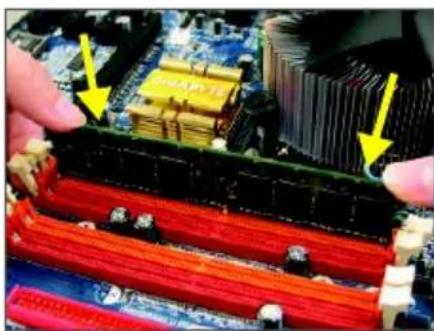

1-4-1 安裝記憶體模組

安裝記憶體模組前，請再次確認電源是關閉的，以避免造成記憶體的損壞。 DDR2 DDR DDR2不相容，安裝前請確認是否為 記憶體模組。

DDR2記憶體模組上有一個凹痕，只能以一個方向安裝至記憶體模組插槽內。請依下列步驟將記憶體模組正確地安裝於主機板的記憶體插槽內。

步骤一：

確定好記憶體模組的方向後，扳開記憶體模組插槽兩側的卡榫，將記憶體模組輕放入插槽，雙手按在記憶體模組上邊兩側，以垂直向下平均施力的方式，將記憶體模組向下壓入插槽內。

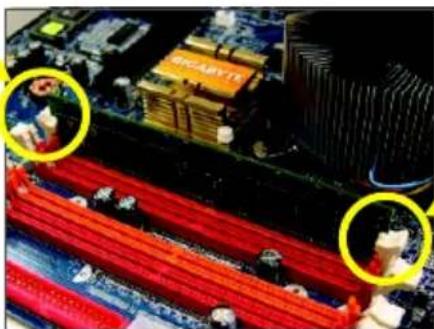

步骤二：

記憶體若確實地壓入插槽內，兩旁的卡榫便會自動向內卡住記憶體模組，並予以固定。

1-5 安装介面卡

在開始安裝介面卡前，請注意以下的訊息：

• 請確認所使用的介面卡規格是在此主機板的支援範圍，並請詳細閱讀介面卡的使用手冊。
• 在安裝介面卡之前，請務必將電源關閉，以免造成毀損。

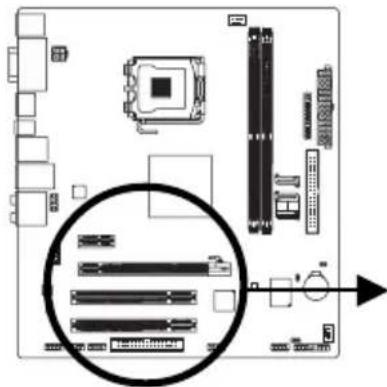

PCI Express x1插槽

PCI Express x16 插槽

PCI插槽

請依下列步驟將介面卡正確地安裝於主機板的介面卡插槽內：

1. 先找到正確規格的介面卡插槽，再移除電腦機殼背面、插槽旁的金屬擋板。
2. 將介面卡對齊插槽，垂直地向下墜入插槽內。
   3.請確定介面卡之金手指已完全插入插槽內。
3. 將介面卡的金屬檔板以螺絲固定於機殼內。
4. 安裝完所有的介面卡後，再將電腦機殼蓋上。
   6.BIQ8電源，若有必要請至 中設定各介面卡相關的設定。
5. 在作業系統中安裝介面卡所附的驅動程式。

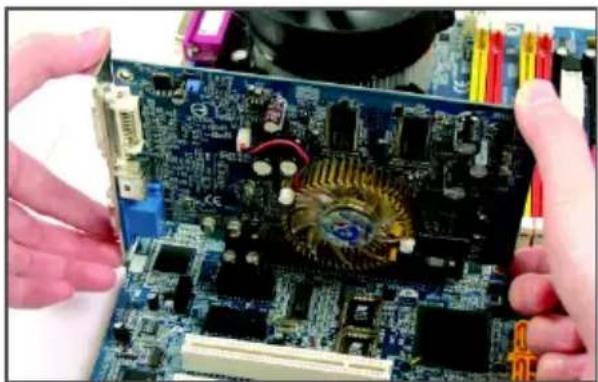

範例：安裝/删除Express x16 顯示卡：

• 安裝顯示卡：

將顯示卡小心地插入PCI Express x16插槽中，並確認白色卡桿已確實卡住顯示卡。

• 移除顯示卡：

將PCI Express x16插槽尾端的白色卡榫向內壓，即可移除顯示卡。

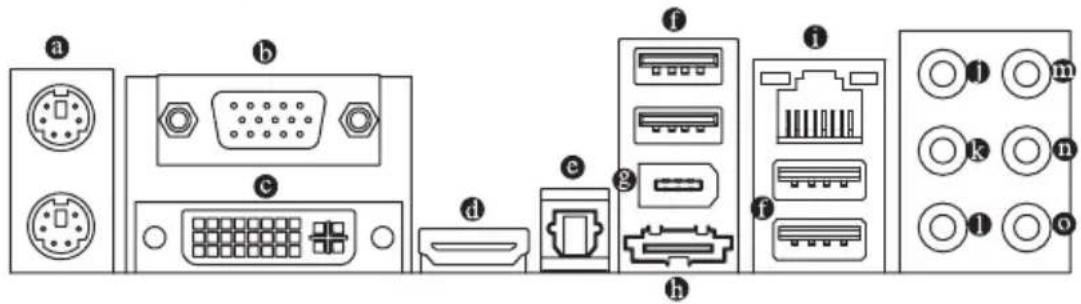

1-6 後方裝置插座介紹

PS/2及 滑鼠插座

連接PS/2鍵盤及滑鼠至此插座。

在上面的是滑鼠插座(颜色，下面的是鍵盤插座紫色。

D-Sub插座

此插座支援15-pinD-SubD-，您可以連接支援 接頭的螢幕至此插座。

DVI-D插座

此插座支援DVI-D 电 您可以連接支援 接頭的螢幕至此插座。

HDMI插座

HDMI (High-Definition Multimedia Interface)提供全數位化影像聲音傳輸介面，可以傳送未經壓縮的音頻信號及影像信號，並相容於 HDCP 規格。您可以連接具有HDMI HDMI 1920 x 1080 此插座。註：技術最高可支援至 的解析度，實際所支援的解析度會依您所使用的顯示器而有不同。

• HDM 應設備後，請先確認音效播放的預設裝置是否設定為（此選項名稱會因不同作業系統而有不同，請參考下圖說明）。

·請注意此HDMI的音效輸出僅支援AC3、DTS及2-channel-LPCM格式。(AC3及DTS需經由擴大機解碼

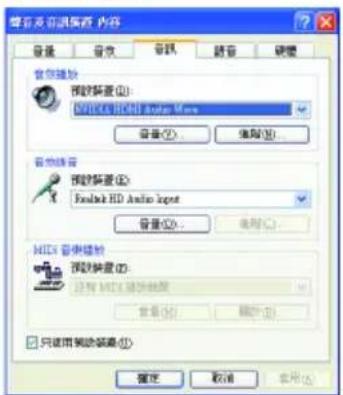

在Winsdows XP進入此選單，請在開始>控制台>聲音及音訊裝置內容>音訊，將音效播放設為「NVIDIA HDMI Audio Wave」。

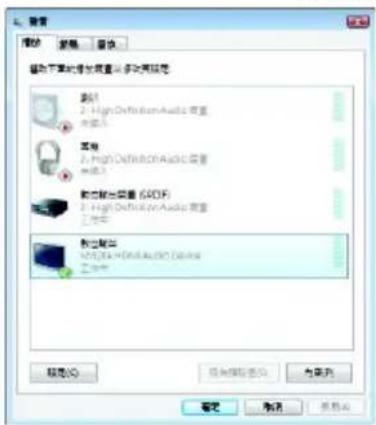

在Winsdows Vista進入此選單，請在開始>控制台 聲音及音訊裝置 音訊，將「NVIDIA HDMI Audio Device」設為預設值。

S/PDIF光输出插座

此插座提供數位音效輸出至具有光纖傳輸功能的音效系統，使用此功能時須確認您的音效系統具有光纖數位輸入插座。

USB連接埠

此連接埠支援 USB 2.0/1.1 見USB可以連接 裝置至此連接埠。例如：鍵盤/USSUB 印表機、 隨身碟…等。

IEEE1394a連接埠

此連接埠支援IEEE1394a規格，具有高速、高頻寬及熱插拔等功能。您可以連接IEEE1394a裝置至此連接埠。

eSATA 3Gb/s連接埠

此連接埠由nVIDIAMCP73PV SATA3Gb/sSATA規格，並可相容於1.5Gb/sSAATAASAT以連接外接 裝置或是連接 連接埠培增器。

網路插座(RJ-45)

此網路插座是超高速乙太網路(Gigabit Ethernet)，提供連線至網際網路，傳輸速率最高每秒可達1GB（1Gbps）。網路插座指示燈說明如下：

連線/速度

指示燈 運作指示燈

網路插座

連線/速度指示燈：

燈號狀態	說明
亮橘色燈	傳輸速率 1 Gpbs
亮绿色燈	傳輸速率 100 Mpbs
燈減	傳輸速率 10 Mpbs

運作指示燈：

燈號狀態	說明
閃爍	傳輸資料中
燈滅	無傳輸資料

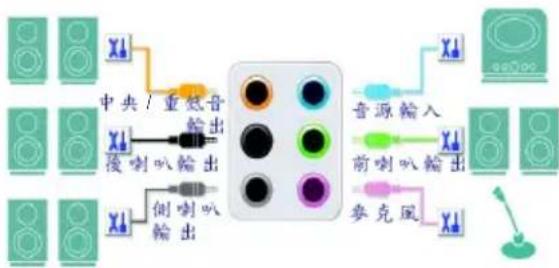

中央及重低音輸出（橘色）

此插孔在5.1/7.1聲道音效輸出模式中，可提供中央及重低音聲道輸出。

後喇叭輸出（黑色）

此插孔在4/5.1/7.1聲道音效輸出模式中，可提供後置環繞聲道輸出。

侧喇叭输出（灰色）

此插孔在7.1聲道音效輸出模式中，可提供中置環繞聲道輸出聲音。

音源输入（蓝色）

此插孔預設值為音源輸入孔。外接光碟機、隨身聽及其他音源輸入裝置可以接至此插孔。

音源輸出（綠色）

此插孔預設值為音源輸出孔。在使用耳機或2聲道音效輸出時，可以接至此插孔來輸出聲音。在4/5.1/7.1聲道音效輸出模式中，可提供前置主聲道音效輸出。

要移除連接於各插座上的連接線時，請先移除設備端的接頭，再移除連接至主機板端的接頭。

• 移除連接線時，請直接拔出，切勿左右搖晃接頭，以免造成接頭內的線路短路。

麦克風(粉紅色)

此插孔為麥克風連接孔。麥克風必須接至此插孔。

以上①～⑥音效插孔除了可支援預設值所指定的裝置外，也可以透過軟體來改變插孔定義，支援不同的音效裝置類型，唯獨麥克風仍必須連接至⑨的麥克風插孔才有作用。詳細的軟體設定請參考第五章一「2/4/5.1/7.1聲道介紹」的說明。

A. 台萄酒 A. 醋黃幕組合：

此主機板內建三種視訊輸出接頭：DVI-D HDMI D-sub。下表列出是否支援兩組顯示器的組合。

雙螢幕輸出	組合	是否支援
	DVI-D + D-Sub	支援
	DVI-D + HDMI	不支援
	HDMI + D-Sub	支援

B. 播歌DVD 及蓝光光碟：

若您要播放HD DVD或是藍光光碟，建議您參考下列系統配備規格或更高的系統規格），才能獲得較佳的播放品質。

• CPU Intel Core™2 Duo E6550 處3GHz 或以上。若要將解析度設為 1080p Intel 務必使用 Core™2 Duo E6550 以上的處理器；若要將解析度設為 720p Intel 必需使用 Pentium® E2160 以上的處理器。

1GB忆D2容量 以上的 記憶體模組。

BIOS設定: Frame Buffer Size 需設為 256 MB 以上 (請參考第二章「BIOS 組態設定」-「Advanced BIOS Features」的說明。
- 播放軟體：CyberLink PowerDVD 7.3（請注意：不支援硬體影像加速功能。）

檔案格式	最佳解析度
	Windows XP	Windows Vista
未加密的檔案	1920 x 1080p	1920 x 1080p
HD-DVD	1920 x 1080p	1920 x 1080p
蓝光光碟	1920 x 1080p	1920 x 1080p

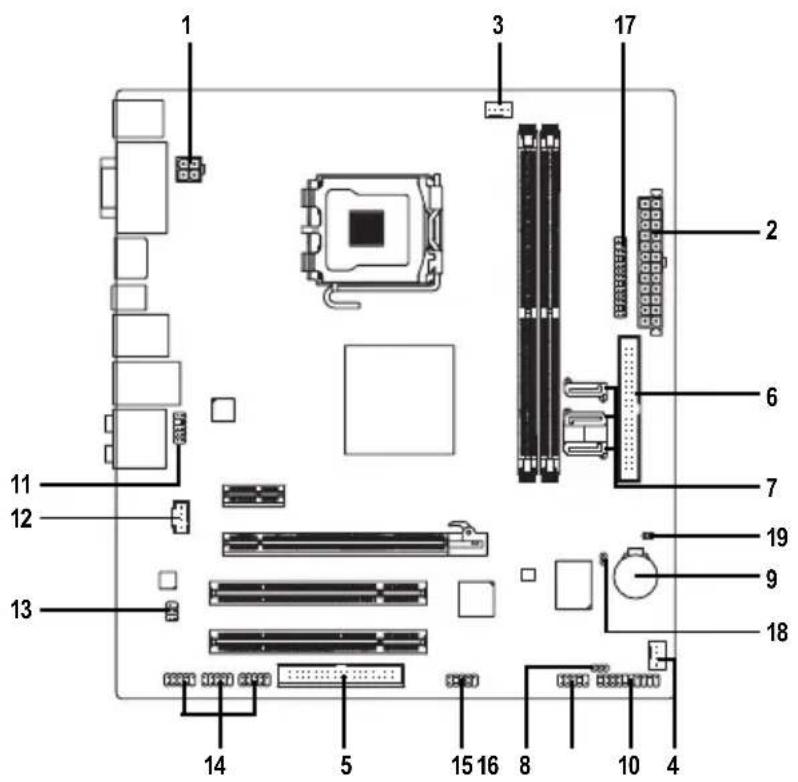

1-7 插座及跳線介紹

1) ATX_12V	11) F_AUDIO

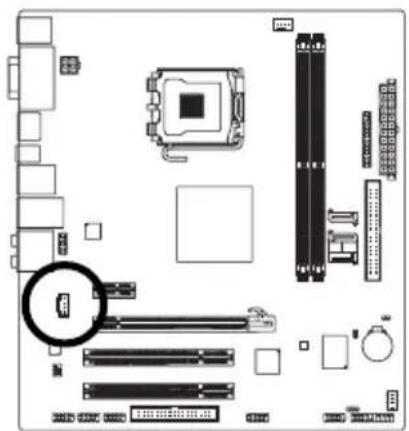

2) ATX	12) CD_IN

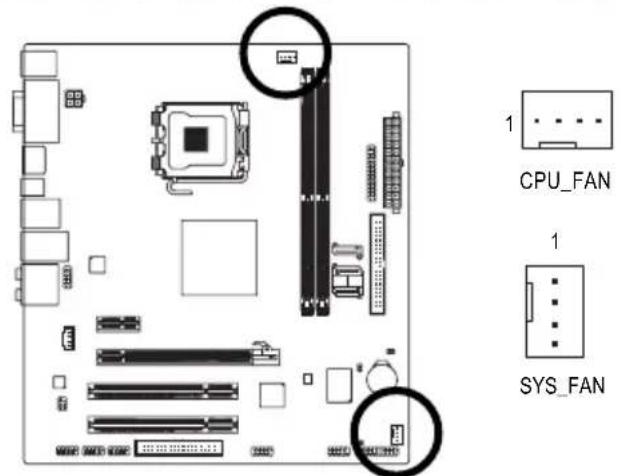

3) CPU_FAN	13) SPDIF_IO

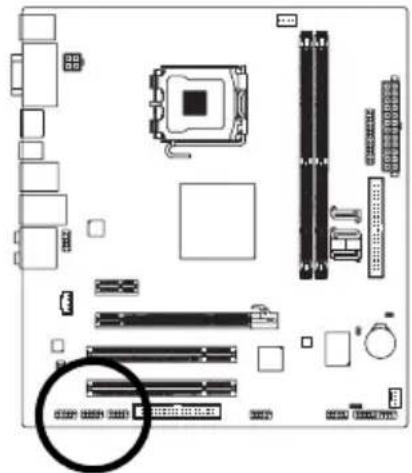

4) SYS_FAN	14) F_USB1/F_USB2/F_USB3

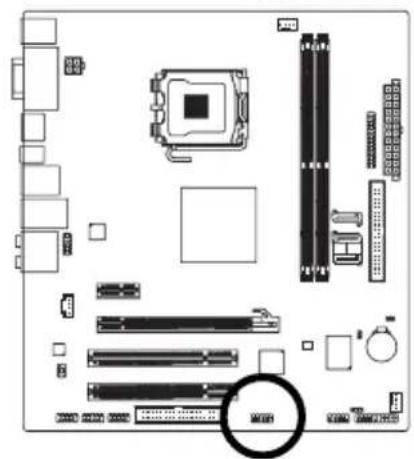

5) FDD	15) F1_1394

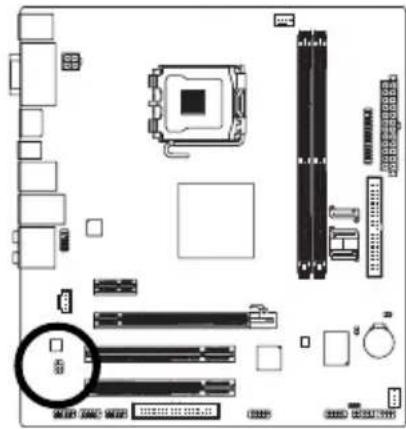

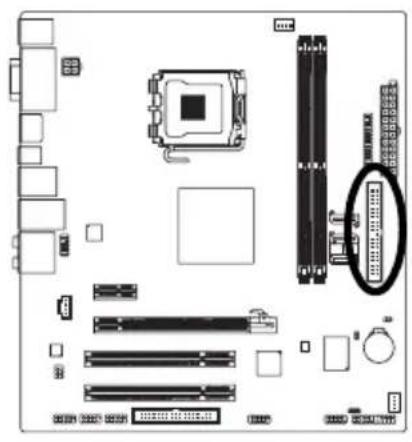

6) IDE	16) COMA

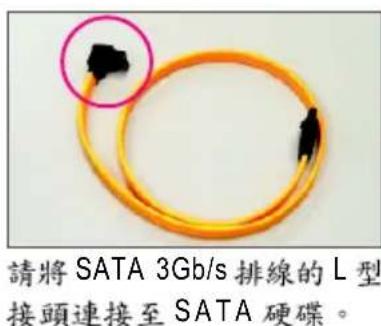

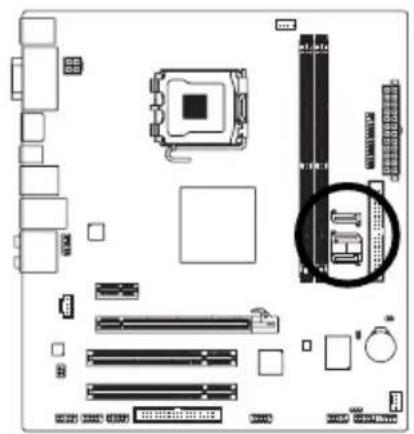

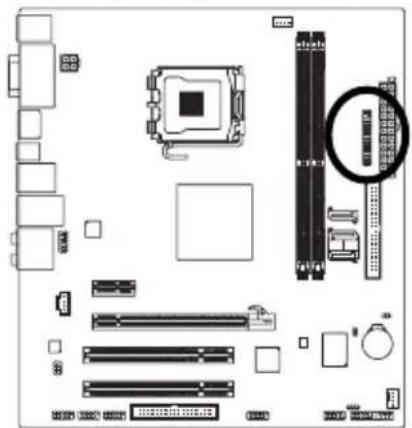

7) SATAIO/1/2	17) LPT

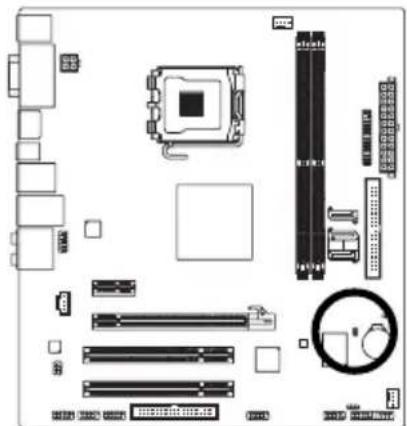

8) PWR_LED	18) CI

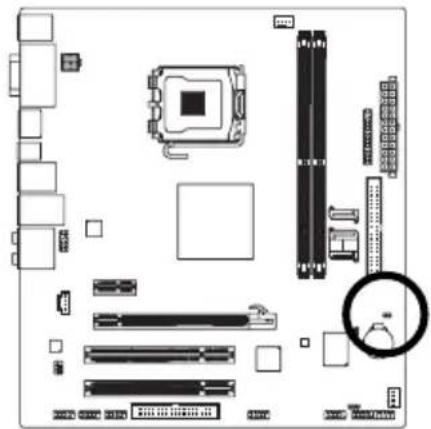

9) BATTERY	19) CLR_CMOS

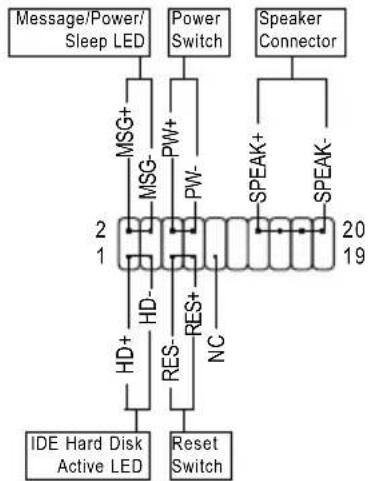

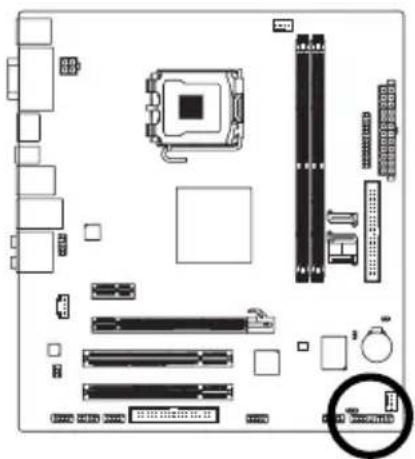

10) F PANEL

連接各種外接硬體設備時，請注意以下的訊息：

·請先確認所使用的硬體設備規格與欲連接的插座符合。
- 在安裝各種設備之前，請務必將設備及電腦的電源關閉，並且將電源線自插座中拔除，以免造成設備的毀損。
·安裝好設備欲開啟電源前，請再次確認設備的接頭與插座已緊密結合。

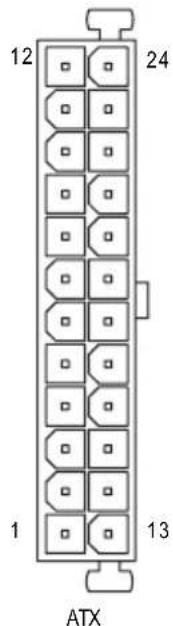

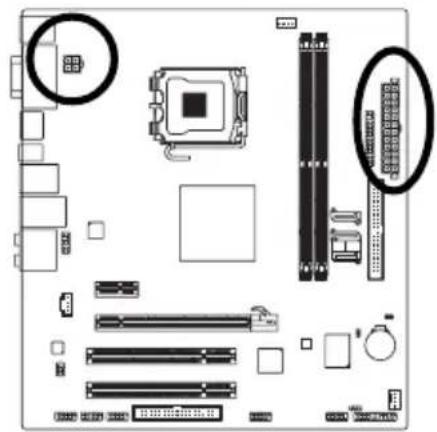

1/2)ATX_12V / ATX(2x2-pin 12V電源插座及2x12-pin主電源插座）

透過電源插座可使電源供應器提供足夠且穩定的電源給主機板上的所有元件。在插入電源插座前，請先確定電源供應器的電源是關閉的，且所有裝置皆已正確安裝。電源插座有防呆設計，確認正確的方向後插入即可。

12V 插2N主要是提供

電源，若沒有接上

電源插座，系統將不會啟動。

·(40)應擴充需求，建議您使用輸出功率大的電源供應器 瓦或以上，以供應足夠的電力需求。若使用電力不足的電源供應器，可能會導致系統不穩或無法開機。

• 2x12-pin插座相容於的電源供應器，若您使用的電源供應器為2x12-pin時，請將主電源插座上的遮蓋片移除。若電源供應器為2x10-pin，則請勿將電源接頭插入遮蓋片的範圍內。

ATX_12V:

接脚	定義
1	接地脚
2	接地脚
3+12V
4+12V

ATX:

接腳	定義	接腳	定義
1 3.3V		13 3.3V
2 3.3V		14 -12V
3	接地腳	15	接地腳
4+5V		16 PS_ON(soft On/Off)
5	接地腳	17	接地腳
6+5V		18	接地腳
7	接地腳	19	接地腳
8 Power Good		20 -5V
9 5V SB(stand by +5V)		21 +5V
10+12V		22 +5V
11+12V (僅於2x12-pin 的電源接頭時使用)		23 +5V	僅於2x12-pin的電源接頭時使用)
12 3.3V (僅於2x12-pin的電源接頭時使用)		24	接地腳(2x12-pin的電源接頭時使用)

3/4) CPU_FAN/SYS_FAN (散熱風扇電源插座

散熱風扇的電源插座皆提供+12V CPU壓AN SYS_FAN&-pin 為，電源接頭皆有防呆設計，安裝時請注意方向。大部份散熱風扇的電源接頭中紅色線是正極，一定要接到+12V C黑色線則是接地線。此主機板支援風扇控制功能，您須使用具有轉速控制設計的CPU散熱風扇才能使用此功能。建議您於機殼內加裝系統散熱風扇，以達到最佳的散熱效能。

CPU_FAN/SYS_FAN:

接腳	定義
1	接地腳
2+12	速度控制腳
3	轉速偵測腳
4	速度控制腳

• CP務必要接上散熱風扇的電源插座，以避免您的及系統處於過熱的工作環境，若溫度過高可能導致CPU燒毀或是系統當機。

• 這些散熱風扇電源插座並非跳線，請勿放置跳帽在針腳上。

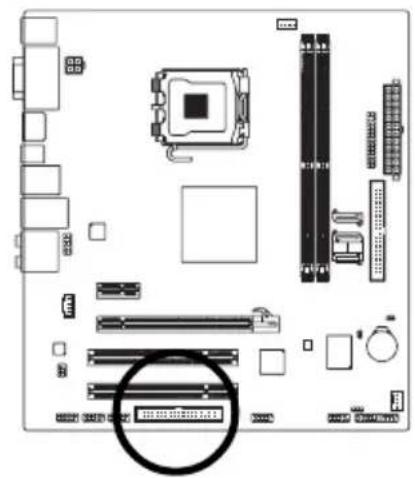

5) FDD（软碟機插座

此插座用來連接軟碟機。可連接的軟碟機類型有：360 KB 720 KB 1.2 MB、1.44 MB 及 88 MB。連接軟碟機前請先確認插座及排線第一針腳的位置。通常排線會以不同顏色來標示出第一針腳位置。

6) IDE (IDE) 插座

透過IDE插座最多可連接兩個裝置例如：硬碟或光碟機等。連接前請確認插座上防呆缺口的位置。如果連接了兩個IDE裝置，請記得設定兩個裝置的主從關係(Master/Slave)（IDE細設定請參考 裝置廠商所提供的說明。

7) SATA10 / 1 / 2 (SATA 3Gb/s) 插座

這些SATA BAATb/s SATA 1.5b/S SAIAT相容於座只能連接一個SATA GForce750/nForce630i RAID 0RAID1RAID5RAID0+1 磁碟陣列，若您要建AID何建構Serial ATA硬碟」的說明。

規格。一個 插控制器可以建構 1，請參考第五章一「如

接脚	定義
1	接地脚
2	TXP
3	TXN
4	接地脚
5	RXN
6	RXP
7	接地脚

• 若要建構 RAID 0 或是 RAID 1，最少須準備兩個硬碟。若使用兩個以上的硬碟，硬碟總數需為偶數。
• 若要建構 RAID 5，最少須準備三個硬碟（硬碟總數不限偶數）。
• 若要建構 RAID 0+1，最少須準備四個硬碟且硬碟總數需為偶數。在此主機板上需使用主機板內建的3個SATA 3Gb/s插座及背板的eSATA 3Gb/s連接埠才能連接四個硬碟。

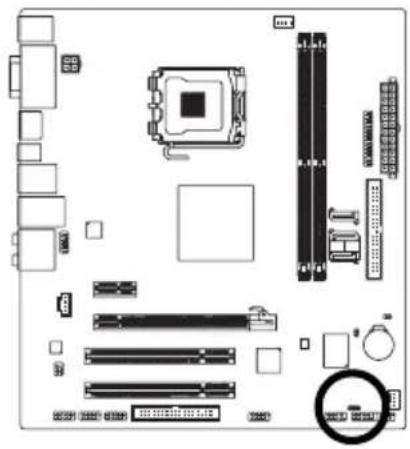

8)PWR_LED（系統電源指示燈插座

電腦機殼上的系統電源指示燈可以連接至此插座，指示系統目前狀態。當系統正在運作時，指示燈為持續亮著；系統進入待命(S1)模式時，指示燈呈現閃爍；系統進入休眠模式(S3/S4)機時，則為熄滅。

1

接脚	定義
1MPD+
2MPD-
3MPD-

系統狀態	燈號
S0	燈亮
S1	閃爍
S3/S4/S5	燈滅

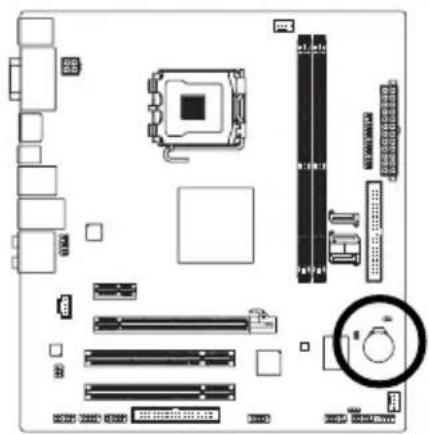

9) BATTERY()電池

此電池提供電腦系統於關閉電源後仍能記憶CMOS（B）如：日期及設定所需的電力，當此電池的電力不足時，會造成CMOS的資料錯誤或遺失，因此當電池電力不足時必須更換。

您也可以利用拔除電池來清除CMOS資料：

1.請先關閉電腦，並拔除電源線。
2.（小心地將電池從電池座中取出，等候約一分鐘。或是使用如螺絲起子之類的金屬物碰觸電池座的正負極，造成其短路約五秒鐘）
3. 再將電池裝回。
4. 接上電源線並重新開機。

• 更換電池前，請務必關閉電腦的電源並拔除電源線。
• 更換電池時請更換相同型號的電池，不正確的型號可能引起爆炸的危險。
• 若無法自行更換電池或不確定電池型號時，請聯絡購買店家或代理商。
• (安裝)電池時，請注意電池上的正負極正極須向上。
• 更換下來的舊電池須依當地法規處理。

10) F PANEL (前端控制面板接脚

電腦機殼前方面板的電源開關、系統重置開關、喇叭及系統運作指示燈等可以接至此接腳，請依據下列的針腳定義連接，連接時請注意針腳的正負 (+ / - ) 極。

-MSG (Message/Power/Sleep LED) 一訊息指示燈：

系統狀態	燈號
S0	燈亮
S1	閃爍
S3/S4/S5	燈滅

連接至機殼前方面板的電源指示燈。當系統正在運作時，指示燈為持續亮著；系統進入待命(S1)模式時，指示燈呈現閃爍；系統進入休眠模式(S3/S4)及S5)機時，則為熄滅。

• PW (Power Switch) —電源開關：

連接至電腦機殼前方面板的主電源開關鍵。您可以在BIOS組態中設定此按键的關機方式（BIOSPowerManagementSetup-」的說明）。

• SPEAK (Speaker Connector) —喇叭接脚：

連接至電腦機殼前方面板的喇叭。系統會以不同的響聲來反應目前的開機狀況，通常正常開機時，會有一響聲；若開機發生異常時，則會有不同長短的響聲。響聲所代表的含意，請參考第四章的「故障排除」。

· HD (IDE Hard Disk Active LED) 一硬碟動作指示燈：

連接至電腦機殼前方面板的硬碟動作指示燈。當硬碟有存取動作時指示燈即會亮起。

• RES (Reset Switch) 一系統重置開關：

連接至電腦機殼前方面板的重置開關(Reset)鍵。在系統當機而無法正常重新開機時，可以按下重置開關鍵來重新啟動系統。

-NC :

無作用。

電腦機殼的前方控制面板設計會因不同機殼而有不同，主要包括電源開關、系統重置開關、電源指示燈、硬碟動作指示燈、喇叭等，請依機殼上的訊號線連接。

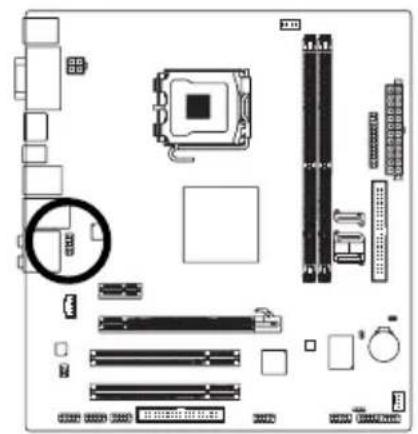

11) F AUDIO (前端音源插座

此前端音源插座可以同時支援HD(High Definition)AG真及 音效模組。您可以連接機殼前方面板的音效模組至此插座，安裝前請先確認音效模組的接腳定義是否與插座吻合，若安裝不當可能造成設備無法使用甚至損毀。

接腳	定義
1 MIC2_L
2	接地腳
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6 FSENSE1
7 FAUDIO_JD
8	無接腳
9 LINE2_L
10 FSENSE2

AC'97接頭定義：

接腳	定義
1 MIC
2	接地腳
3 MIC	電源
4	無作用
5 Line	Out (R)
6	無作用
7	無作用
8	無接腳
9 Line	Out (L)
10	無作用

• HDAC757面板的音效輸出預設值為支援 音效模組，若您欲以 音效模組來輸出音效時，請參考第五章一「2/4/5.1/7.1聲道介紹」的說明。

• A段前方面板是 音效，需注意前方面板的音源插座与機殼後方的音源插座只能擇一使用。

• 有部份市售機殼的前方音源連接線並非模組化，而各機殼的音源連接線定義或有不同，如何連接請洽機殼製造商。

12) CD_IN (光碟機音源插座

您可以將光碟機所附的音源訊號線連接至此插座。

接脚	定義
1	左聲道音源輸入
2	接地腳
3	接地腳
4	右聲道音源輸入

13)SPDIF_IO(S/PDIF輸入輸出插座

此插座提供輸入及輸出S/PDIF@功能，透過音效擴充擋板輸入+輸出)可以連接具有數位輸出及輸入功能的音效系統。音效擴充擋板為選購配件，您可以聯絡當地代理商購買。

接腳	定義
1	電源
2	無接腳
3 SPDIF
4 SPDIFI
5	接地腳
6	接地腳

14) F_USB1/F_USB2/F_USB3 (USB連接埠擴充插座，黃色

此插座支援USB 2.0/1.1 觀SBSUSSB過擴充擋板，一個插座可以接出兩個連接埠。USB擴充擋板為選購配件，您可以聯絡當地代理商購買。

接腳	定義
1(5V)	電源
2(5V)	電源
3USB	DX-
4USB	DY-
5USB	DX+
6USB	DY+
7	接地腳
8	接地腳
9	無接腳
10	無作用

-2xpiIeEE1394USB 援充挡板連接至此 連接埠擴充插座。

• 連接USB擴充擋板前，請務必將電腦的電源關閉，並且將電源線自插座中拔除，以免造成USB擴充擋板的毀損。

15) F1_1394 (IEEE 1394a) 连接埠擴充插座，灰色

此插座支援IEEE1394a，1394aIEEE1394a擴充擋板可以接出連接埠。IEEE1394a擴充擋板為選購配件，您可以聯絡當地代理商購買。

接腳	定義
1 TPA+
2 TPA-
3	接地腳
4	接地腳
5 TPB+
6 TPB-
7 (12V)	電源
8 (12V)	電源
9	無接腳
10	接地腳

USB分E E 13充插板連接至此 连接埠擴充插座。

IE1394a 撬充擋板前，請務必將電腦的電源關閉，並且將電線自插座中拔除，以免造成IEEE1394a擴充擋板的毀損。

IE1394a IEEE 論，請先連接電腦端的接頭，再連接至設備，並確認接頭與插座已緊密結合。

16) COMA (串列埠擴充擋板插座

透過串列埠擴充擋板可以接出一組串列埠。串列埠擴充擋板為選購配件，您可以聯絡當地代理商購買。

接腳	定義
1NDCDA-
2NSINA
3NSOUTA
4NDTRA-
5	接地腳
6NDSRA-
7NRTSA-
8NCTSA-
9NRIA-
10	無接腳

17)LPT(並列埠插座

透過並列埠擴充擋板可以接出一組並列埠。並列埠擴充擋板為選購配件，您可以聯絡當地代理商購買。

26 25

接腳	定義	接腳	定義
1 STB-		14	接地腳
2 AFD-		15 PD6
3 PD0		16	接地腳
4 ERR-		17 PD7
5 PD1		18	接地腳
6 INIT-		19 ACK-
7 PD2		20	接地腳
8 SLIN-		21 BUSY
9 PD3		22	接地腳
10	接地腳	23 PE
11 PD4		24	無接腳
12	接地腳	25 SLOT
13 PD5		26	接地腳

18) CI（電腦機殼被開啟偵測

本主機板提供電腦機殼被開啟偵測功能，若您要使用此功能，需搭配具有此設計的電腦機殼。

接腳	定義
1	訊號腳
2	接地腳

19) CLR CMOS (清MOS) 資料功能接腳

利用此接腳可以將主機板的CMOS（B）如：日期及設定清除，回到出廠設定值。如果您要使用清除CMOS資料時，請使用跳帽將針腳短路數秒鐘，或使用如螺絲起子之類的金屬物同時碰觸兩支針腳數秒鐘。

開路：一般運作

短路：清除CMOS資料

·CM@S 資料前，請務必關閉電腦的電源並拔除電源線。

·CM@S 資料後在啟動電腦之前，請記得移除跳帽，若未移除跳帽就開機，會造成主機板的損毀。

-BlQSS(接oadOptimizedDefaults)預設值 或自行輸入設定值(BQSS考)第二章一「 組態設定」的說明。

第二章 BIOS組態設定

BIOS (Basic Input and Output System) 權輸入輸出系統經由主機板上的晶片，紀錄著系統各項硬體設備的設定參數。主要功能為開機自我測試 (POST Power-On Self-Test) BIS #设定值及載入作業系統等。包含了 設定程式，供使用者依照需求自行設定系統參數，使電腦正常工作或執行特定的功能。

記憶CMOS資料所需的電力由主機板上的鋰電池供應，因此當系統電源關閉時，這些資料並不會遺失，當下次再開啟電源時，系統便能讀取這些設定資料。

若要進入BIOSBISSPST電隔後，

入BIOSBIOS程BIOS畫面。如果需要進階的下 < Ctrl> + < F1> 键即可。

在進行時，按下

設定，請在

键便可進

設定程式主畫面按

當您需要更新BIOSBI@ScF#F#F@B

·Q-FlashBOSBIOS 設定程式內更新

就可以輕鬆的更新或備份BIOS。

-BIOS WthosBIOS

作業系統內更新

的軟體，透過與網際網路的連結，

下载及更新最新版本的BIOS。

欲瞭解Q-Flash BIOS 的詳細使用方法，請參考第四章-BIOS 更新方法介紹」的說明。

• 更新BIOS有其潛在的風險，如果您使用目前版本的BIOS沒有問題，我們建議您不要任意更新BIOS。如需更新BIOS，請小心的執行，以避免不當的操作而造成系統毀損。
• 開機時系統會出現囉聲，如何判別囉聲所代表的意義，請參考第五章一「疑難排解」的說明。
• 我們不建議您隨意變更BIOS設定程式的設定值，因為可能因此造成系統不穩定或其它不可預期的結果。如果因設定錯誤造成系統不穩定或不開機時，請試著清除CMOS設定值資料，將BIOS設定回復至出廠預設值。（清除CMOS設定值，請參考第二章一「Load Optimized Defaults」的說明，或是參考第一章一「電池」或「CLR_CMOS接腳」的說明。

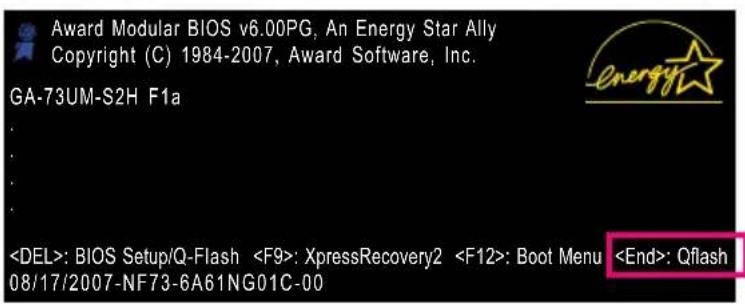

2-1 開機畫面

電源開啟後，會看到如以下的畫面：

功能键說明：

BIOS Setup/Q-Flash

按BIOS BIOS QFtsh式主畫面，或透過 設定程式進入

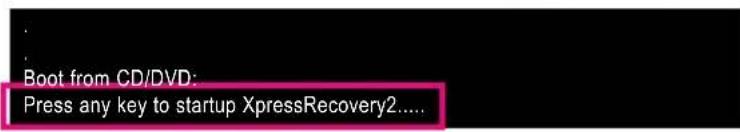

XpressRecovery2

請參考第四章一「XpressRecovery2介紹」的說明。若您之前曾使用驅動程式光碟片進入XpressRecovery2程OS軌份資料，之後即可在畫面按鍵進入XpressRecovery2程式。

Boot Menu

BootMenuBcS您不需進入設定程式就能設定第一優先開機裝置。使用↑或<2<第-優先開機的裝置，然後按鍵確認。按可以離開此畫面，系統將依此選單所設定的裝置開機。

注意：在此畫面所做的設定只適用於該次開機。重新開機後系統仍會以在BIOS設定程式內的開機順序設定為主，或您可以依需求再次至Boot Menu設定。

Q-Flash

按設定程式就能直接進入

2-2 BIOS 設定程式主畫面

進入BIOS設定程式時，便可看到如下之主畫面。從主畫面中可以讓您選擇各種不同設定選單，您可以用上下左右鍵來選擇要設定的選項，按鍵即可進入子選單。

(BIOS翻版版本：

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software
Standard CMOS Features	Load Fail-Safe Defaults
Advanced BIOS Features	Load Optimized Defaults
Integrated Peripherals	Set Supervisor Password
Power Management Setup	Set User Password
PnP/PCI Configurations	Save & Exit Setup
PC Health Status	Exit Without Saying
MB Intelligent Tweaker(M.I.T.)
Esc: Quit	↑↓→←: Select Item
F8: Q-Flash	F10: Save & Exit Setup
Time, Date, Hard Disk Type...

BIOS設定程式主畫面 設定畫面操作按键說明

向上、向下、向左或向右移動光棒以選擇項目
確定選項設定值或進入子選單
離開目前畫面，或從主畫面離開	設定程式
改變設定狀態，或增加欄位中之數值
改變設定狀態，或減少欄位中之數值
顯示所有功能鍵的相關說明
移動游標至目前設定項目的右方輔助說明區塊
可載入該畫面原先所有項目設定 僅適用於子選單
可載入該畫面之最安全預設值(僅適用於子選單)
可載入該畫面之最佳化預設值(僅適用於子選單)
進入Q-Flash功能
顯示系統資訊
是否儲存設定並離開BIOS設定程式

主畫面的輔助說明：

當您在BIOS設定程式主畫面時，畫面最下方會顯示被選取選項的說明。

設定畫面的輔助說明：

當您在子選單時，只要按下鍵，便可顯示該設定畫面的按键操作輔助說明視窗(GeneralHelp) <跳離輔助說明視窗，只須按鍵即可。另外，在選項的右邊(ItemHelp)亦會出現與該選項相關的使用說明及注意事項。

• <Gt在主畫面或設定畫面中沒有找到您所需要的選項，請在該畫面按 + ，即可出現進階選項。

·LQaeOptnizedDefaults請選擇「」，即可載入出廠的預設值。

·BIOSBIOSBIQ定畫面可能會因不同的 版本而有差異，本章節的設定程式畫面僅供參考。

Standard CMOS Features (MS) 設定

設定系統日期、時間、軟/RQ3機規格及選擇暫停系統 的錯誤類型等。

■ Advanced BIOS Features (進階 BIOS) 功能設定

設定開機磁碟/裝置的優先順序及開機顯示裝置選擇等。

Integrated Peripherals

設定所有的週邊設備。如IDE SATA USB 、內建音效及內建網路…等的設定。

Power Management Setup (電功能設定

設定系統的省電功能運作方式。

PnP/PCI Configurations 雜用與 組態設定

設定PnP即用介面以及 介面的相關參數。

PC Health Status (電腦健康狀態

顯示系統自動偵測到的溫度、電壓及風扇轉速等資訊。

MB Intelligent Tweaker(M.I.T.) (頻率) 電壓控制

提供調整CPU/記憶體時脈的選項。

Load Fail-Safe Defaults (载入最安全預設值

執行此功能可載入BIOS的最安全預設值。此設定值較為保守，但可使系統開機時更加穩定。

Load Optimized Defaults (载入最佳化預設值

執行此功能可載入BIOS的最佳化預設值。此設定值較能發揮主機板的運作效能。

Set Supervisor Password (管理者密码

設定一組密碼，以管理開機時進入系統或進入BIOSBIOS程式修改 的權限。

管理者密碼允許使用者進入BIOSBIOS程式修改 設定。

SetUserPassword使用者密码

設定一組密碼，以管理開機時進入系統或進入BIOS設定程式的權限。使用者密碼允許使用者進入BIOSBIOS®程式但無法修改 設定。

Save & Exit Setup 備存設定值並結束設定程式

儲存已變更之設定值至CMOS並離開BIOS設定程式。當確認訊息出現後，按鍵即可離開BIOS設定程式並重新開機，以便套用新的設定值，按鍵亦可執行本功能。

Exit Without Saving (結束設定程式但不儲存設定值)

不儲存修改之設定值，保留舊有設定重新開機。按亦可直接執行本功能。

2-3 Standard CMOS Features (標準 CMOS 設定)

Date (mm:dd:yy) (日期設定)

設定電腦系統的日期，格式為「星期(僅顯示月日年)。若要手動調整日期，請移至欲設定的欄位並使用鍵盤上下鍵切換。

Time (hh:mm:ss) (時間設定

設定電腦系統的時間，格式為「時：分：秒」。例如下午一點顯示為「1300」。
若要手動調整時間，請移至欲設定的欄位並使用鍵盤上下鍵切換。

IDE Channel 0 Master/Slave（第DE组A）次要

設備參數設定

IDE HDD Auto-Detection
按下鍵/SA動偵測 設備的參數。
IDE Channel 0 Master/Slave

設定 IDE/SATA 設備的參數。有以下三個選項：

• Auto 請BIOS在POST過程中自動偵測IDE/SATA設備。(預設值)
• None 如果沒有安裝任何IDE/SATA設備，請選擇「None」，讓系統在開機時不需偵測，如此可以加快開機速度。
• Manual Access Mode (硬碟使用模式)被設成「CHS」時，使用者可以自行輸入硬碟的各項參數。

Access Mode 硬碟的使用模式。有以下四個選項：Auto（預設值)/CHS/LBA/Large

IDE Channel 2/3 Master/Slave (第二、三組主要/次要 IDE/SATA 設備參數設定)

IDE Auto-Detection

按下鍵/SA動偵測 設備的參數。
Extended IDE Drive

設定IDE/SATA設備的參數。有以下二個選項。

• Auto 讓BIOS在POST過程中自動偵測IDE/SATA設備。（預設值）
• None 如果沒有安裝任何IDE/SATA設備，請選擇「None」，讓系統在開機時不需偵測，如此可以加快開機速度。

Access Mode 硬碟的使用模式。有以下兩個選項：Large/Auto（預設值：Auto）

以下的欄位顯示您所安裝的硬碟的各項參數資訊。（若欲自行填入，請參考標示於硬碟機外殼上的相關參數。）

Capacity 目前安装的硬碟的大約容量。
Cylinder 設定磁柱的數量。
Head 設定磁頭的數量。
Precomp (Precompensation)
Landing Zone 磁頭停住的位置。
Sector 磁區的數量。

Drive A (軟碟機種類設定

設定所安裝的軟碟機種類，若沒有安裝軟碟機，請設定為None。

選項包括：None、360K,5.25"、1.2M,5.25"、720K,3.5"、1.44M,3.5"、2.88M,3.5"。

Floppy 3 Mode Support (超模)常用之 規格軟碟機

設定所安裝的軟碟機是否為日本常用之3Mode規則sable機。選項包括：

（A3Mode 規格。

Halt on (系統暫停選項設定

當開機時，若POST偵測到異常，是否要暫停並等候處理？選項包括：

No Errors 不管任何錯誤，均開機。
All Errors 有任何錯誤均暫停等候處理。
All,But Keyboard（除了键盤以外的任何錯誤均暫停並等候處理。預設值
All,But Diskette 除了软碟機以外的任何錯誤均暫停並等候處理。
All,But Disk/Key 除了软碟機、鍵盤以外的任何錯誤均暫停並等候處理

Memory (記憶體容量顯示

顯示由BIOS POST (Power On Self Test) 自動偵測到的記憶體容量。

Base Memory 傳統記憶體容量。PC一般會保留640KB容量做為MS-DOS作業系統的記憶體使用空間。
ExtendedMemory 延伸記憶體容量。

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software Advanced BIOS Features

Hard Disk Boot Priority [Press Enter]				Item Help
First Boot Device [Floppy]				Menu Level
Second Boot Device [Hard Disk]
Third Boot Device [CDROM]
Password Check [Setup]
HDD S.M.A.R.T. Capability [Disabled]
CPU Multi-Threading**		[Enabled]
Limit CPUID Max. to 3**		[Disabled]
No-Execute Memory Protect**		[Enabled]
CPU Enhanced Halt (CIE)**		[Enabled]
CPU Thermal Monitor 2(TM2)**		[Enabled]
CPU EIST Function**		[Enabled]
Virtualization Technology**		[Enabled]
Onboard GPU [Enable If No Ext GPU]
Frame Buffer Size [128 MB]
Init Display First		[PCI Slot]
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Hard Disk Boot Priority (選擇開機硬碟)

此選項提供您選擇要從哪一組硬碟設備載入作業系統。

按键進入選單後，按<↑>或<↓>鍵選擇欲作為開機的設備，然後按<++>/鍵將其向上移，或<->/鍵將其向下移，以調整順序。按可以離開此功能。

First/Second/Third Boot Device（第一/二/三開機裝置）

系統會依此順序搜尋開機裝置以進行開機，按<↑>或<↓>鍵選擇欲作為開機的設備再按鍵確認。可設定的裝置如下：

Floppy 設定軟碟機為優先開機裝置。
LS120 設定LS120磁碟機為優先開機裝置。
Hard Disk 設定硬碟機為優先開機裝置。
CDROM 設定光碟機為優先開機裝置。
ZIP 設定ZIP為優先開機裝置。
USB-FDD 設定USB軟碟機為優先開機裝置。
USB-ZIP 設定USB ZIP磁碟機為優先開機裝置。
USB-CDROM 設定USB光碟機為優先開機裝置。
USB-HDD 設定USB硬碟機為優先開機裝置。
Legacy LAN 設定網路卡為優先開機裝置。
Disabled 關閉此功能。

Password Check (檢查密碼方式)

此選項提供您選擇是否在每次開機時皆需輸入密碼，或僅在進入BIOS設定程式時才需輸入密碼。設定完此選項後請至BIOS設定程式主畫面的「Set Supervisor/User Password」選項設定密碼。

Setup 僅在進入BIOS設定程式時才需輸入密碼。（預設值）
SystemBIOS無論是開機或進入 設定程式均需輸入密碼。

(註)此選項僅開放給有支援此功能之處理器。若需要更多 Intel CPU 獨特技術的詳細資料，請至 Intel 官方網站查詢。

HDD S.M.A.R.T. Capability (硬碟自動監控及回報功能

此選項提供您選擇是否開啟硬碟S.M.A.R.T.功能。開啟此選項可讓您的系統在安裝其它廠商的硬體監控軟體時，回報任何硬碟讀寫錯誤並且發出警告。(Disabled)

CPU Multi-Threading (殷) 多核心技術

此選項提供您選擇是否在使用具備多核心技術的Intel®CPU®P/U啟動多核心及多執行緒功能。請注意此功能只適用於支援多處理器模式的作業系統。

▶Enabled CPU（）啟動所有的 核心及多執行緒功能。預設值

Disabled CPU 僅

Limit CPUID Max. to 3 (最PUID) 極限值

此選項提供您選擇是否限制處理器標準CPUID函數支援的最大值。若您要安裝WindowsXPDisabled，請將此選項設為 ；當您欲安裝較舊的作業系統，

例如Windows NT 4.0 Enabled将Disabled为 预設值：

No-Execute Memory Protect (Intel® 病毒防護功能) (註)

此選項提供您選擇是否啟動Intel®Execute Disable Bit功能。

啟動此選項並搭配支援此技術的系統及軟體可以增強電腦的防護功能，使其免於惡意的緩衝溢位 (buffer overflow) 驗客攻擊。(Enabled)

CPU Enhanced Halt (C1E) (Intel® C1E 功能)

此選項提供您選擇是否啟動Intel®CPU Enhanced Halt (C1E)（系統閒置狀態時的CPU節能功能）。啟動此選項可以讓系統在閒置狀態時，降低CPU時脈及電壓，以減少耗電量。（預設值：Enabled）

CPU Thermal Monitor 2 (TM2) (Intel® TM2 功能 (

此選項提供您選擇是否啟動Intel®Thermal Monitor 2 (TM2) (CPU過溫防護功能）。

啟動此選項可以在CPU溫度過高時，降低CPU時脈及電壓。（預設值：Enabled）

CPU EIST Function (Intel® EIST 功能)

此選項提供您選擇是否啟動 Enhanced Intel® Speed Step (EIST) 技術。EIST 技術能夠根據 CPU 的負荷情況，有效率地調整 CPU 頻率及核心電壓，以減少耗電量及熱能的產生。（預設值：Enabled）

Virtualization Technology (Intel® 虚擬化技術) (註)

此選項提供您選擇是否啟動Intel®Virtualization Technology (虛擬化技術)。Intel®虛擬化技術讓您可以在同一平台的獨立資料分割區，執行多個作業系統和應用程式。(預設值：Enabled)

Onboard GPU (內建顯示功能)

此選項提供您選擇是否啟動主機板內建的顯示功能。

Enable If No Ext GPU

僅在無安裝PCI Express顯示卡時才會啟動主機板內建顯示功能。（預設值）

Always Enable

無論有無安裝PCI Express顯示卡皆啟動主機板內建顯示功能。若您需要使用雙螢幕輸出功能，請將此選項設為Always Enable。

(註此選項僅開放給有支援此功能之處理器。若需要更多Intel CPU獨特技術的詳細資料，請至Intel官方網站查詢。

Frame Buffer Size (選擇顯示記憶體大小

Frame Buffer Size指的是主機板內建顯示功能所需要的顯示記憶體大小。此部份的顯示記憶體由系統主記憶分享出來。例如像MS-DOS作業系統就會使用到這一部分的記憶體來做為顯示之用。選項包括：16M 32M 64M 128M（）預設值、256M。

Init Display First (開機顯示選擇

此選項提供您選擇系統開機時優先從內建顯示功能、PCI連線Express顯示卡輸出。

PCI Slot PCI（） 系統會從 顯示卡輸出。預設值

Onboard VGA 系統會從內建顯示功能輸出。

PEGPCIExpress系統會從 顯示卡輸出。

2-5 Integrated Peripherals（）整合週邊設定

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software Integrated Peripherals

On-Chip IDE Channel0（晶片組內建的IDE控制介面）

此選項提供您選擇是否啟動晶片組內建的IDE控制介面。（預設值：Enabled）

IDE Prefetch Mode (IDE 预取模式)

此選項提供您選擇是否啟動IDE控制器的預取模式。啟動此選項可開啟IDE控制器的緩衝記憶體以增強硬碟的存取效能。（預設值：Enabled)

NV Serial-ATA Controller（内建SATA控制器）

此選項提供您選擇是否啟動晶片組內建的 SATA 控制器。（預設值：All Enabled）

SATAI -RAID Config

Onchip SATA Mode（内建SATA控制器的RAID功能）

此選項提供您選擇是否開啟nVIDIAGeForce7150/nForce630i晶片組內建SATA控制器的RAID功能或將SATA控制器設為AHCI模式。

IDE 關閉SATA控制器的RAID功能並將SATA控制器設定為一般PATA模式。（預設值）

AHCI 將 SATA 控制器設定為 AHCI 模式。AHCI (Advanced Host Controller Interface) Serial 介面規格，可以讓儲存驅動程式啟動進階 ATA Natiye Command Queuing (Hot Plug) 及熱插拔 等。
RAID SATA RAID 開啟 控制器的功能。

SATA-II Pri-Master RAID

此選項提供您選擇是否啟動第一組 SATA 3Gb/s 指SATA10) RAID 功能。此選項只有在「Onchip SATA Mode RAID(Enabled)時，才能開放設定。預設值：

SATA-II Pri-Slave RAID

此選項提供您選擇是否啟動第二組 SATA 3Gb/s 指SATAII1) RAI功能。此選項只有在「Onchip SATA Mode RAI(Enabled)時，才能開放設定。預設值：

SATA-II Sec-Master RAID

此選項提供您選擇是否啟動第三組 SATA 3Gb/s 指SATA12) RAI功能。此選項只有在「Onchip SATA Mode RAI(Enabled)時，才能開放設定。預設值：

SATA-II Sec-Slave RAID

此選項提供您選擇是否啟動背板 eSATA 3Gb/s 運功能。此選項只有在「Onchip SATA Mode」設為「RAID」時，才能開放設定。（預設值：Enabled）

On-Chip MAC Lan (內建網路功能)

此選項提供您選擇是否開啟主機板內建的網路功能。（Arido值：

若您欲安裝其他廠商的網路卡時，請先將此選項設為「Disabled」。

Onboard LAN Boot ROM（內建網路開機功能）

此選項提供您選擇是否啟動整合於內建網路晶片中的Boot ROM。(預設值：Disabled)

Onboard Audio Function (内建音效功能)

此選項提供您選擇是否開啟主機板內建的音效功能。（Arido值：

若您欲安裝其他廠商的音效卡時，請先將此選項設為「Disabled」。

On-Chip USB (内建USB控制器)

此選項提供您選擇是否啟動晶片組內建的USB1.1及USB2.0控制器。

V1.1+V2.0 故動晶片組內建的USB1.1及USB2.0控制器。（預設值）

V1.1 僅動晶片組内建的USB1.1控制器。

Disabled 關閉晶片組內建的USB1.1及USB2.0控制器。

USB Memory Type (USB 裝置記憶體類型)

此選項提供您選擇分配給USB裝置的記憶體類型。

SHADOW 設定USB裝置使用SHADOWMemory。（預設值）

• Base Memory(640K) 設定USB裝置使用BaseMemory（傳統記憶體，640K）。

USB Keyboard Support (支援 USB 規格鍵盤)

此選項提供您選擇是否在MS-DOS作業系統下使用USB鍵盤的功能。(預設值：Disabled)

USB Mouse Support (支援 USB 规格滑鼠)

此選項提供您選擇是否在MS-DOS作業系統下使用USB滑鼠的功能。(預設值：Disabled)

Onboard 1394 (内建 IEEE 1394 功能)

此選項提供您選擇是否啟動內建 IEEE 1394 功能。（Tabled）

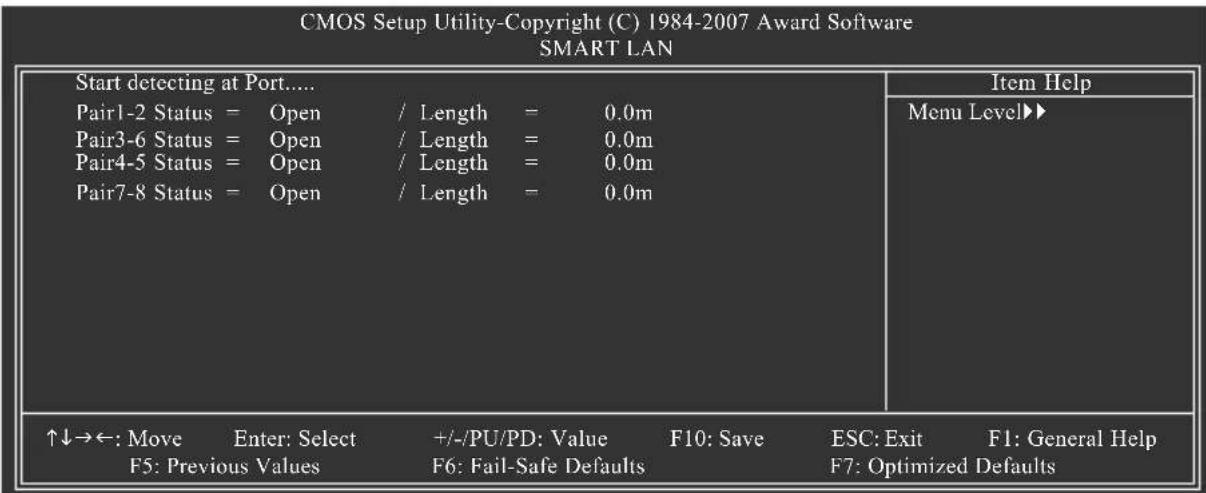

SMART LAN (網路線偵測功能

本主機板具備網路線偵測功能，幫助使用者可以在BIOS中確認目前網路連接情況是否正常，若線路故障時亦可回報故障位置。請參考以下說明：

無連接網路線

完全沒有連接網路線時，畫面中的四對線路的 Status Length，且顯示「0.0m」，如上圖所示。

缘路正常

當網路線連接至Gigabit hub或0/100 Mbps hub，且線路正常的情況下，會出現如下畫面：

Start detecting at Port.... Link Detected 100Mbps Cable Length = 30m

Link Detected hub顯示 傳輸速度
Cable Length 10m Cable路線的大約線長。若線長少於 length less than 10M

請注意：由於在MS-DOS和Windows，M电脑以的速度運作，除非是在 Windows 作業系統內或是在 LAN Boot ROM 故動的情況下，Gigabit hub 才能以 10/100/1000 Mbps 運作。

缘路異常

連接至hubStatu@h#r常的路的 處會顯示為「」， 顯示線路

出現故障的大約位置。

例：Pair1-2 Status = Short / Length = 1.6m

表示網路線的Pair1-2線路在大約 公尺處可能發生故障。

請注意：因為在10/100 Mbps網路環境不需使用到Pair 4-5 7-8，所以該線路的Status處會顯示「Open」，此為正常現象。Length部分顯示網路線的大約線長。

Legacy USB storage detect (存储装置

此選項提供您選擇是否在系統POSTSBB 儀儲存裝置，例： 隨身碟或USB硬able的設值：

Onboard Serial Port 1 (第一組串列埠

此選項提供您選擇是否開啟第一組內建串列埠及指定對應串列埠的位址。若設為「AutoBIOSDisabledBIOS定第一組串列埠位址；若設為將關閉第一組串列埠。選項包括：Auto、3F8/IRQ4（預設值）、2F8/IRQ3、3E8/IRQ4、2E8/IRQ3Disabled

Onboard Parallel Port (内建並列埠

此選項提供您選擇是否開啟內建並列埠及指定對應並列埠的位址。若設為「Disabled」，BIOS將關閉內建並列埠。選項包括：378/IRQ7（預設值）、278/IRQ5、3BC/IRQ7 Disabled

Parallel Port Mode (並列埠運作模式)

此選項提供您選擇並列埠運作模式。

SPP 使用傳統的並列埠傳輸模式。（預設值）

EPP 使用EPP(Enhanced Parallel Port)傳輸模式。

ECP 使用ECP(ExtendedCapabilitiesPort)傳輸模式。

ECP+EPP 同時支援EPPBCP 模式。

ECP Mode Use DMA (ECP 傳輸模式使用的 DMA 通道

此選項提供您選擇ECP傳輸模式使用的DMA通道，此選項必須當「Parallel Port Mode」設為「ECP」或「ECP+EPP」時才有作用。選項包括：3（預設值）、1。

2-6 Power Management Setup（）省電功能設定

ACPI Suspend Type（系統進入休眠的模式）

此選項提供您選擇系統進入休眠時的省電模式。

S1(POS) 設定ACPI省電模式為S1（POS，PowerOnSuspend）。（預設值）在S1模式時，系統處於低耗電的狀態。此狀態下，系統隨時可以很快恢復運作。

S3(STR) ACPI S3定STR SsppeH式RAM) S3，。在模式時，系統比S1模式耗電量更低。當接收到硬體喚醒訊號或事件時，系統可以回復至休眼前的工作狀態。

Soft-Off by Power button (開機方式

此選項提供您選擇在MS-DOS系統下，使用電源鍵的關機方式。

Instant-Off（）按一下電源鍵即可立即關閉系統電源。預設值
Delay 4 Sec. 需按住電源鍵4秒後才會關閉電源。若按住時間少於4秒，系統會進入暫停模式。

PME Event Wake Up（電源管理事件喚醒功能）

此選項提供您選擇是否允許系統在ACPI休眠狀態時，可經由PCI或PCI裝置所發出的喚醒/開機訊號恢復運作。請注意：使用此功能時，需使用 +5VSB 電流至少提供1安培以上的ATX電源供應器（預設值：Enabled）。

Modem Ring On (數據機開機)

此選項提供您選擇是否允許系統在ACPI休眠狀態時，可經由具備唤醒功能的數據機所發出的喚醒/開機訊號恢復運作。(預設值：Enabled)

USBResumefromSuspend（由USB裝置喚醒系統）

此選項提供您選擇是否允許系統在S3休眠狀態時，可以經由支援喚醒功能的USB裝置喚醒系統。(預設值：Disabled)

(註)此功能僅支援 Windows® Vista® 作業系統。

Power-On by Alarm (定時開機

此選項提供您選擇是否允許系統的時間自動開機。(Baaed)

若啟動定時間開機，則可設定以下時間：

Day of Month Alarm: Everyday (每天定時開機), 1~31 (每個月的第幾天定時開機)
Time (hh: mm: ss) Alarm (0~23): (0~59): (0~59) (）定時間機時間

請注意：使用定時開機功能時，請避免在作業系統中不正常的關機或中斷總電源。

HPET Support (±)

此選項提供您選擇是否在Windows®Vista®作業系統下開啟High Precision Event Timer (HPET）（Enabling部件計時器的功能。預設值：

Power On By Mouse (滑鼠開機功能

此選項提供您選擇是否使用PS/2規格的滑鼠來啟動喚醒系統。

請注意：使用此功能時，需使用 +5VSB 電流至少提供AT培以上的電源供應器。

Disabled 關閉此功能。（預設值）
Double Click P$2兩次 滑鼠左鍵開機。

Power On By Keyboard (鍵盤開機功能

此選項提供您選擇是否使用PS/2規格的鍵盤來啟動 噪醒系統。

請注意：使用此功能時，需使用 +5VSB 電流至少提供AT培以上的電源供應器。

Disabled 關閉此功能。（預設值）
Password 設定使用1~5個字元作為鍵盤密碼來開機。
Keyboard 98 設定使用 Windows 98 鍵盤上的電源鍵來開機。
Any KEY 設定使用鍵盤上的任何鍵來開機。

KB Power ON Password (鍵盤開機功能

當「Power On by Keyboard」設定為「Password」時，需在此選項設定密碼。

在此選項按鍵後，自設1~5個字元為鍵盤開機密碼再按鍵確認完成設定。當需要使用密碼開機時，輸入密碼再按鍵即可啟動系統。

若要取消密碼，請在此選項按鍵，當請求輸入密碼的訊息出現後，請不要輸入任何密碼並且再按鍵即可取消。

AC Back Function (電源中斷後，電源回復時的系統狀態選擇)

此選項提供您選擇斷電後電源回復時的系統狀態。

Soft-Off 斷電後電源回復時，系統維持關機狀態，需按電源鍵才能重新啟動系統。（預設值）
Full-On 斷電後電源回復時，系統將立即被啟動。

(註)此功能僅支援Windows® Vista®作業系統。

2-7 PnP/PCI Configurations (P随插即用與 組態設定

PCI1IRQAssignment（）插槽的 位址

此選項提供您指定對應第一組PCI的位址。

AutoBIOS（） 由 自動指定。預設值
3,4,5,7,9,10,11,12,14,15 指定第一組PCI插槽使用IRQ3、4、5、7、9、

10 11 12 14 15、或

PCI2IRQAssignment（RQ）插槽的 位址

此選項提供您指定對應第二組PCI的位址。

AutoBIOS（） 由 自動指定。預設值
3,4,5,7,9,10,11,12,14,15 指定第二組PCI插槽使用IRQ3、4、5、7、9、

10 11 12 14 15、或。

2-8 PC Health Status() 電腦健康狀態

Reset Case Open Status（重置機殼狀況）

Disabled（）保留之前機殼被開啟狀況的紀錄。預設值
▶Enabled 清除之前機殼被開啟狀況的紀錄。

Case Opened (機殼被開啟狀況

此欄位顯示主機板上的「Cl針腳」透過機殼上的偵測裝置所偵測到的機殼被開啟狀況。如果電腦機殼未被開啟，此欄位會顯示「No」；如果電腦機殼被開啟過，此欄位則顯示「Yes」。如果您希望清除先前機殼被開啟狀況的紀錄，請將「Reset Case Open Status Enabled」並重新開機即可。

Current Voltage(V) Vcore / DDR2 1.8V / +3.3V / +12V (偵測系統電壓

自動偵測系統的電壓。

Current System/CPU Temperature (依CPU系统 温度

自動偵測系統/CPU的溫度。

Current CPU/SYSTEM FAN Speed (RPM) (偵測風扇轉速

自動偵測CPU/系統風扇的轉速。

CPU Warning Temperature (CPU 温度警告

此選項提供您選擇設定CPU過溫警告的溫度。當溫度超過此選項所設定的數值時，系統將會發出警告聲。CPU Disablled選項CPU 預設值，關閉 温度警告)60 ^ C / 140^70 ^ C / 158^80 ^ C / 176^90 ^ C / 194^

CPU/SYSTEM FAN Fail Warning (CPU/系统风扇故障警告功能

此選項提供您選擇是否啟動風扇故障警告功能。啟動此選項後，當風扇沒有接上或故障的時候，系統將會發出警告聲。此時請檢查風扇的連接或運作狀況。（預設值：Disabled)

CPU Smart FAN Control (CPU 智慧风扇转速控制

此選項提供您選擇是否啟動CPU智慧風扇轉速控制功能。

Disabled CPU關閉此功能， 風扇將以全速運作。
Enabled CPU 故此功能，風扇轉速會依溫度而有所不同，並可視個人的需求，在EasyTune 調整適當的風扇轉速。預設值

CPU Smart FAN Mode (CPU 智慧风扇控制模式

此功能只有在「CPU Smart FAN Control」被啟動的狀態下才能使用。

AutoCPU（）自動偵測您所使用的風扇並設定成最佳控制方式。預設值
Voltage 3-pin Voltage 的 風扇時請選擇 模式。
PWM4-pinCP思W的 風扇時請選擇 模式。

System Smart FAN Control（系統智慧風扇轉速控制

此選項提供您選擇是否啟動系統智慧風扇轉速控制功能。

Disabled 關閉此功能，系統風扇將以全速運作。
Enabled 故動此功能，系統風扇轉速會依系統溫度而有所不同，並可視個人的需求，在EasyTune（）調整適當的風扇轉速。預設值

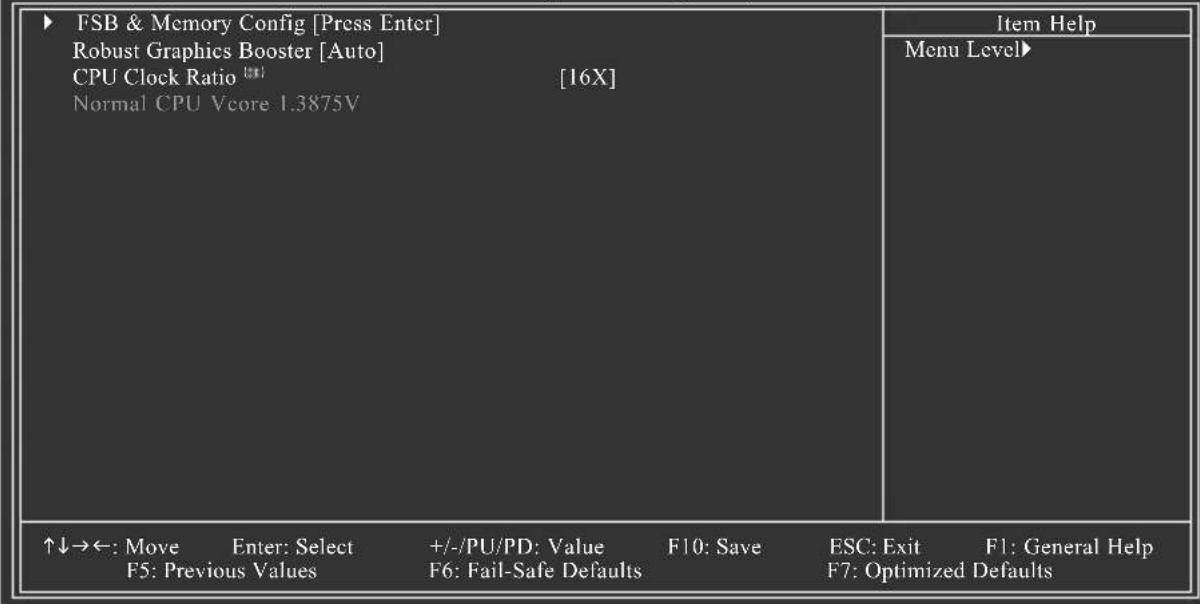

2-9 MB Intelligent Tweaker(M.I.T.) (/)頻率 電壓控制

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software MB Intelligent Tweaker(M.I.T.)

不當的超頻或超電壓可能會造成CPU、晶片組及記憶體的損毀或減少其使用壽命。我們不建議您隨意調整此頁的選項，因為可能造成系統不穩或其它不可預期的結果。僅供電腦玩家使用。（若自行設定錯誤，可能會造成系統不開機，您可以清除CMOSBIQ$資料，讓設定回復至預設值。

FSB & Memory Config

(註)此選項僅開放給有支援此功能的處理器。

Parameters/ Setting/ Current Value

顯示CPU&etl體的頻率參數。「 」項目顯示您手動設定的數值；

「Current Value」顯示目前的運作頻率。

Current CPU Freq, MHz

顯示CPU的速度。

FSB-Memory Clock Mode

此選項提供您選擇是否手動調整CPU及記憶體的速度。

AutoBIOSCPU（）自動調整 及記憶體的速度。預設值

▶Linked CPU C愿叮手動調整 速度，但記憶體的速度將自動依據 速度等比例的調整。

UnlinkedCPU您可手動各別調整 及記憶體的速度。

FSB-Memory Ratio

此選項只有在「FSB-Memory Clock Mode Linkd」時，才能開放設定。

AutoBIOSCPU（）自動調整 及記憶體的速度的比率。預設值

1:1CPU 1:1 調整 及記憶體的速度的比率為

5:4CPU5:4調整 及記憶體的速度的比率為

3:2CPU3:2 調整 及記憶體的速度的比率為

SyncModeCP同步调整 及記憶體速度的比率。

CPU Host Frequency (Mhz) (CPU 外頻調整

此選項提供您調整CPU的外頻。此選項只有在「FSB-Memory Clock Mode」設為「Linked」或「Unlinked」時，才能開放設定。

100MHz\~650MHz 設定CPU外頻，可設定範圍從100MHz到650MHz。

如果您要使用FSB 800 MHz的處理器，請將此選項設為200 MHz。

如果您要使用FSB 1066 MHz的處理器，請將此選項設為266 MHz。

如果您要使用FSB 1333 MHz的處理器，請將此選項設為333 MHz。

強烈建議您依照處理器規格來調整處理器的頻率。

Actual CPU Clock (Mhz) (CPU實際時脈

此數值將根據「CPU Host Frequency (Mhz)」內的數值而變動。

Memory Frequency (Mhz) (記憶體時脈調整)

此選項只有在「FSB-Memory Clock Mode」設「Unlinked」時，才能開放設定。

此選項第一個數值可供調整，第二個數值則顯示目前的記憶體運作時脈。

Actual Memory Clock (Mhz) (記憶體實際時脈)

此數值將根據「CPU Host Frequency (Mhz)」及「Memory Frequency (Mhz)」內的數值而變動。

Robust Graphics Booster (繪圖加速器功能)

繪圖加速器功能(R.G.B.)可有效提升顯示卡繪圖晶片和顯示記憶體的效能。

若將此選項設為「Auto」時，BIOS將依系統配備及設定自動調整。選項包括：

Auto（預設值）、Fast、Turbo。

CPU Clock Ratio (CPU 倍频调整)

此選項提供您調整CPU@PR頻。可調整範圍會依種類自動偵測。若您所使

用的CPU有鎖頻，這個選項將不會顯示。

Normal CPU Vcore (CPU 正常核心電壓)

顯示CPU正常核心電壓值。

(註)此選項僅開放給有支援此功能的處理器。

2-10 Load Fail-Safe Defaults() 載入最安全預設值

在此選項按然驟再控S鍵，即可載入最安全預設值。如果系統出現不穩定的情況，可嘗試載入最安全預設值。此設定值為最安全、最穩定的BIOS設定值。

2-11 Load Optimized Defaults() 載入最佳化預設值

在此選項按然後再按S鍵，即可載入出廠預設值。執行此功能可載入BIOSBIQSE化預設值。此設定值較能發揮主機板的運作效能。在更新或清除CMOS資料後，請務必執行此功能。

2-12 Set Supervisor/User Password(/設定管理者使用者密碼

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software

Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCIC Enter Password:
PC Health Status
MB Intelligent Tweaker(M.I.T.)

Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
SetUserPassword

Esc:Quit

F8:Q-Flash

Exit Without Saying

: Select Item

F10: Save & Exit Setup

Change/Set/Disable Password

在此選項按鍵輸入密碼。最多可以輸入個字元，輸入完畢後按鍵，BIOS會要求再輸入一次以確認密碼。

Supervisor (管理者 密码的用途

當您設定了管理者密碼，而「Advanced BIOS Features Password Check」選項設為「Setup BIOS當開機後欲進入設定程式修改設定時，就需輸入管理者密碼才能進入。如果該項目設為「System BIOS 還不論是開機時或進入設定程式皆需輸入管理者密碼。

User（使用者密码的用途

當您設定了使用者密碼，而「Advanced BIOS Features Password Check」選項設為「System」，當一開機時就必需輸入使用者或管理者密碼才能進入開機程序。當您要進入BIOS設定程式時，如果輸入的是使用者密碼，則只能進入BIOSBIOS程式瀏覽但無法更改設定，必須輸入管理者密碼才允許進入設定程式中修改設定值。

如果您想取消密碼，只需在原來的選項按後BIOS 要求輸入新密碼時，再按一次ASSWORD類DSABLED ，即可取消密碼，當下次開機或進入BIOS設定程式時，就不需要再輸入密碼了。

2-13 Save & Exit Setup()儲存設定值並結束設定程式

在此選項按然再按S鍵，即可儲存所有設定結果並離開 設定程式。若不想儲存，按或Esc>鍵即可回到主畫面中。

2-14 Exit Without Saving()結束設定程式但不儲存設定值

在此選項按然後再按S B B S 將不會儲存此次修改的設定，並離開設定程式。按或Esc>鍵即可回到主畫面中。

第三章 驅動程式安裝

· 安裝驅動程式之前，請先安裝作業系統。

（WindowsXP作業系統 為範例

·安裝完作業系統後，請將驅動程式光碟片置入光碟機中，自動執行程式會開啟如以下的畫面(若光碟片放入後沒有出現任何畫面，請進入「我的電腦」，開啟光碟機圖示，並執行Run.exe)。

3-1 安裝晶片組驅動程式

"Xpress Install " is now analyzing your computer...99%

放入驅動程式光碟片後，「Xpress Install」會先自動掃描您的系統並列出建議您安裝的驅動程式。請勾選您所需要安裝的項目，按下「Install」鍵來安裝該項驅動程式，或是您可以按下「Xpress Install Xpress Install」將會自動為您安裝所有勾選的驅動程式。

• Xpress Install（」安裝驅動程式的過程中，請忽略系統跳出的對話框如：「尋找新增硬體精靈」對話框），否則可能會影響安裝程序的進行！

• Xples在安裝期間會自動重新開機，在重新開機後

將會繼續安裝其他的驅動程式。

驅動程式安裝完成後，請依畫面指示重新開機，您可以繼續安裝其他的附屬應用程式。

• Xpress Install - 安裝完所有的驅動程式並重開機後，若仍出現要求安裝 RAID 控制器驅動程式的對話框，請置入主機板驅動程式光碟片並選擇自動安裝的方式來完成安裝。

• 若需要在Windows XP的作業系統使用USB 2.0裝置，請安裝Windows XP Service Pack 1以上版本。安裝完成之後，若裝置管理員通用序列匯流排控制器"仍顯示問號，請將此問號移除按滑鼠右鍵選擇解除安裝並重新開機。（系統會偵測並安裝USB 2.0驅動程式）

3-2 輔體應用程式

此頁面顯示技嘉科技所開發的工具應用程式及附贈之軟體，您可以在所需要的項目按下「Install」鍵進行安裝。

3-3 驅動程式光碟資訊

此頁面顯示本光碟片所存放之工具應用程式以及驅動程式的詳細內容。

3-4 硬體資訊

此頁面顯示此主機板上各個裝置的硬體資訊。

3-5 與我們聯繫

您可以於本使用手册的最後一頁查詢詳細的台灣總公司或全球技嘉分公司的資訊。

第四章 獨特功能介紹

4-1 Xpress Recovery2 介紹

XpressRecovery2提供快速地系統資料壓縮備份及還原功能，支援的檔案系統格式有NTFSFAT32FAT16，可針對PATA SATA 硬碟進行備份及還原。

安装前注意事项：

• Xpress Recovery2*需依序掃描確認實體位置第一顆的硬碟含有作業系統，才能執行備份及還原功能，因此請將作業系統安裝於實體位置第一顆的硬碟內。
  -XpressRecovery2會將備份資料置於硬碟的最後空間，所以使用者需事先保留足夠之未配置空間·（議以上，實際情況則需視系統實際資料量大小而定。）
  ·XpEeSsRc0v成作業系統及所需驅動程式後，立即作 備份。
• 系統的資料量及硬碟讀取速度將會影響備份與還原的速度。
  ·備份所需時間通常比還原所需時間長，此乃正常現象。

系统需求：

Intel 品 x86平台
-64至MB 記憶體
-VESA 標準的顯示卡
-Windows 2000 SP3(含 Windows 本； XP SP1(含以上版本。

• Xpress Recovery 與Xpress Recovery2為不同程式，如使用Xpress Recovery 備份的資料，無法使用Xpress Recovery2進行還原。

-UB前不支援 硬碟。

-RAIDA科援 模式。

(*) PAPD 1B-1B-2硬砸A A 1ppl顺序

port2...PATAIIN際SATA裝多顆硬碟之相對位置。例如：已在及port0連接硬碟，則第一顆硬體係指連接於PATAIDE1的硬碟；又如在SATAport0及SATAport1連接硬碟，則第一顆硬碟係指連接於SATAport0的硬碟。

安装及設定 Xpress Recovery2：

（WindowsXP作業系統 為範例

A. 契門中藥系統

XP及硬碟分割

1. BIQs Advanced BIOS Features CD-ROM 選項內設定由

開機，儲存設定值並

離開。

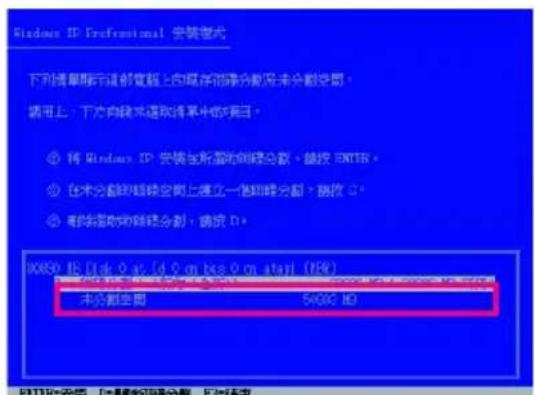

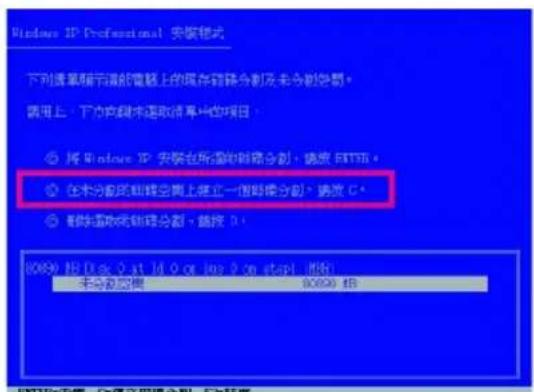

2.（魏劃）期藥砸歌oery2·需保留一個未分割未配置空間供

使用，

建議該空間至少為10GB（2），實際情況則視系統實際資料量大小而定。圖

图1

圖2

3. N取格式化为

檔案系統為例，開始進行作業系統安裝圖

图3

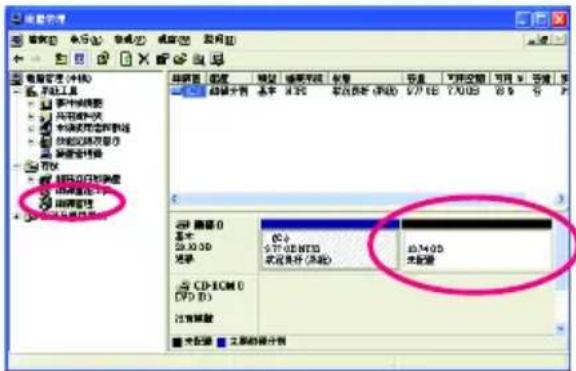

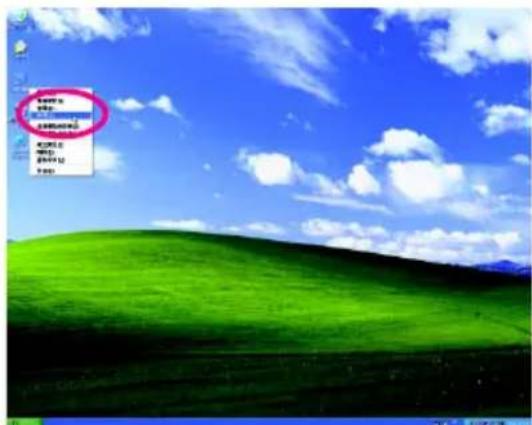

1. (4) 業系統安裝完成後，可在桌面「我的電腦」按右鍵選擇「管理」圖，進入「磁碟管理」確認磁碟的配置狀況，未配置空間以黑色區塊顯示，此區域即為 Xpress Recovery2 或 Xpress 註備份資料的空間，如未配置空間太小則無法執行 Recovery2(圖)。

圖4

图5

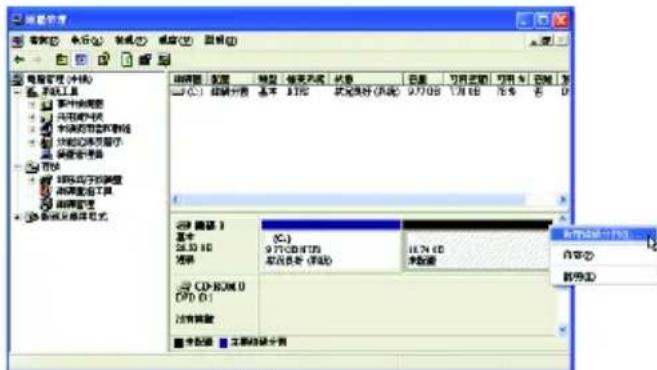

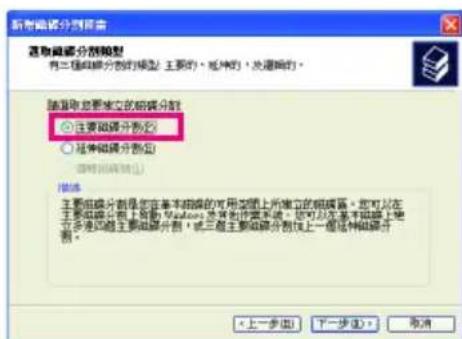

1. 如果在安裝作業系統時，未做好磁碟分割的規劃配置，您也可以在「磁碟管理」中，對除了作業系統磁碟外的磁碟分割區進行再次分割配置（67），但「磁碟管理」中，若顯示只有該作業系統磁碟一個磁碟分割區，則無法進行磁碟空間再次分割配置，也無法進行XpressRecovery2，此時請重新安裝作業系統及規劃分割硬碟。

圖6

圖7

須選擇「主要磁碟分割」方式，才能保留未配置空間供XpressRecovery2使用。

B. Process Recovery2 程式

1. XpressRecovery2 "Press 功能，需由驅動程式光碟片開機，當畫面出現 any key to startup XpressRecovery2"（圖8），按任意鍵進入XpressRecovery2程式。

图8

2.XpressRecovery2 XpressRecovery2功能後，後可以在BIOS進行POST時按鍵來執行此功能。（圖9)

會常駐於硬碟中，之

图9

C.XpressRecovery2Buckup) 功能

1. BACKUP（10）開始進行資料備份。圖
2. Xpress Recovery2 Wndow第一顆硬碟做為目標硬碟，同時偵測此硬碟是否有作業系統，若有則開始進行備份。（圖）

图1011

图

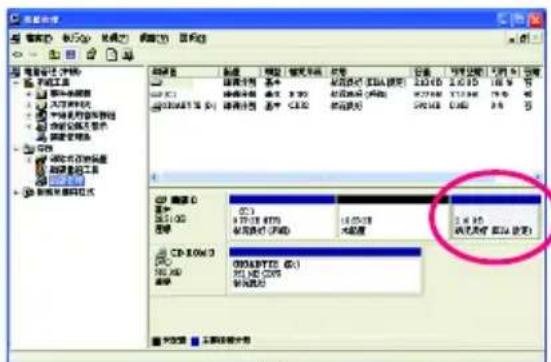

1. 備份完成後，可由「磁碟管理」畫面確認磁碟空間配置。

圖12

XpressRecovery2備份自動產生的分割區，用以儲存備份映像檔。

D. Xpress Recovery2 (REtore) 功能

當系統損毀時，選擇「RESTORE」進行系統資料回復，如之前無備份資料，則不會出現此選項。(14)

圖1314

图

E.XpressRecovery2根move) 功能

1. 若想移除XpressRecovery2備份，請選擇「REMOVE」移除資料備份。（圖15）
2. 移除完成後，「磁碟管理」畫面顯示磁碟備份映像檔已不存在，磁碟空間已被釋放出。（16）

图1516

图

F. Wapess Recovery2 程式。

選擇「REBOOT」結束程式。

图17

4-2 BIOS 更新方法介紹

技嘉主機板提供您兩種獨特的BIOS®-創新方法：種方法，不需進入DOS®軟，即可輕鬆的進行

TM 及@BIOSTM。您可選擇其中一更新。

何謂Q-Flash?

Q-FlashBIOS圈簡單的 储存備份BIOSBISS您要更新 能使用Q-FlashQ-Flash ②為它就在 選單中。

理工具，讓您輕易省時地更新或時不需進入任何作業系統，亦不需要操作任何複雜的步驟就

例如DOS Windows 能使用可以輕鬆更新BIOSBI為它就在

何謂@BIOSTM？

@BIOS WipdowS
過@BIOS 與最近的

們 視窗模式下就能進行更新BIOS。透過伺服器連結，下載最新版本的

BIOS S，以更新主機板上的

4-2-1 Q&F何s使用OS 更新

A. B1QS始更新 之前

1.請先至技嘉網站下載符合您主機板型號的最新BIOS版本壓縮檔。
2. 解壓縮所下載的BIOS壓縮檔並且將BIOS檔案(例如：73ums2h.f1)儲存至磁碟片、USB隨身碟或硬碟中。(請注意：所使用的USB隨身碟或硬碟必需是FAT32/16/12檔案系統格式。)
3. 重新開機後，BIOS在進行POST時，按鍵即可進入Q-Flash。(請注意：您可以在POST階段按鍵或在BIOS Setup主畫面按鍵進入Q-Flash選單。但如果您是將解壓縮的BIOS檔案儲存至RAID/AHCI模式的硬碟或連接至獨立IDE/SATA控制器的硬碟，請透過在POST階段按鍵的方式進入Q-Flash選單。)

更新BIOS有其潛在的風險，因此更新BIOS時請小心執行，以避免不當的操作而造成系統毀損。

B. B10S

請依下列步驟進行更新BIOSBIOS下範例假設您將作時請依據檔案的存放位置來選擇。

檔案儲存於磁碟片中，實際操

步骤一：

1.BQQFFashQ-FFash的磁碟片放入软碟機中。進入

後，在

主畫面利

用上下键移動光棒至「Update BIOS from Drive<Enter並且按

-BiS save BTo D 桑，請選擇

」°

-FAT32能12援使用

檔案系統之硬碟或隨身碟。

BIOSSRAID/AHCHIETSA

模式的硬碟或連接至獨立

控制

器的硬碟，請務必在進行POST時，按下鍵進入Q-Flash。

2.請選擇FloppyA，再按鍵。

1. BtS

檔案並按下

鍵。

請再次確認此BIOS 檔案與您的主機板型號符合！

步骤二：

螢幕會顯示正在從磁碟片中讀取BIOS精華you看到一個確認對話方塊

to update BIOS?"时Ent按BIOS 键開始更新，同時螢幕會顯示目前更新的進度。

·當系統正在讀取BIOS檔案或更新BIOS時，請勿關掉電源或重新啟動系統！

·當開始更新BIOS時，請勿將磁碟片取出或移除硬碟/USB隨身碟。

步骤三：

完成BIOS更新後，請按任意鍵回到Q-Flash選單。

步骤四：

按下键Enter按Q-Flash键離開

POST 《版本即已更新。

，此時系統將自動重新開機。重新開機後，

步骤五：

在系統進行POSTDelete>BIOSLQuidOptimized定程式，並移動光棒到「

Defaults Biotos BIOS 載入 出廠預設值。更新 之後，系統會重新偵測所有的週邊裝置，因此建議您在更新 BIOS 更新载入 預設值。

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software

Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI C
PC Health
MB Intelligent Tweaker(M.I.T.)

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

SetUserPassword

Load Optimized Defaults (Y/N)? Y

Esc: Quit

F8:Q-Flash

↑↓→←: Select Item

F10: Save & Exit Setup

Load Optimized Defaults

請按 鍵載入預設值

步骤六：

選擇「Save & Exit Setup」 按MOSBIOS設定至BIOSBIOS程式後，系統即重新開機。整個更新

並離開 設定程式，離開程序即完成。

4-2-2 @BIO使用BIOS 更新

A. BIQS始更新 之前

1. Windows 下，請先關閉所有的應用程式與常駐程式，以避免更新 BIOS 時發生不可預期的錯誤。
   2.BIO的過程中，網路連線絕對不能中斷例如：斷電、關閉網路連線或是網路處於不穩定的狀態。如果發生以上情形，易導致BIOS損壞而使系統無法開機。
   3.C. M. (C) On line Management) 功能。
   4.B因更新 操作，導致 損毀或系統無法使用時，技嘉將無法提供保固服務。

B. 限制QoS效動

請使用隨貨附贈的主機板驅動程式安裝@BIOS。

@BISS @ BIOS工具程式

啟動

C. 操作選項及步驟

1. 储存BIOS档案

在@BIOS SlaveCurrentBIOS

選項可儲存BIS使用的 版本。

2. 透過網路更新BIOS

步骤二：

選擇距離您所在國家最近的 @BIOS伺服器，再按「OK」。

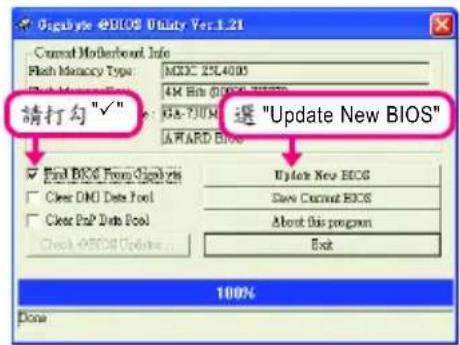

步骤一：

勾選「FindBIOSFromGigabyte」並點選「UpdateNewBIOS」。

步骤三：

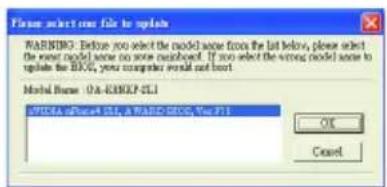

請先確認主機板型號是否正確，再按「OK」。更新完成後，請重新開機。

• ( )以上操作畫面，如果出現二個含以上的型號供您選擇時，請再次確認您的主機板型號，因為選錯型號而進行更新BIOS，會導致您的系統無法開機。

• @BIOSBIOS伺服器找不到您主機板的 檔案時，請到技嘉網站下載該主機板型號最新版的BIOS壓縮檔，解壓縮檔案後，利用手動更新的方法來更新BIOS。

步骤四：

系統重新開機後，按BIOS>Load Optimized，並移動光棒到「Defaults BIOS鍵载入 預設值。

3.BH08更新

步骤一：

點選「Update New BIOS」。

步骤二：

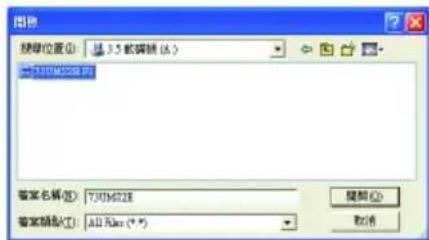

在「開啟」的對話框中，檔案類型請選擇「All Files（*.）」。找尋透過網站下載或其它管道得到之已解壓縮的BIOS檔案(3ums2h.f1)

步骤三：

如果確定要更新BIOS，請按「確定」。更新完成後，請重新開機。

請再次確認，解壓縮的BIOS檔案與主機板型號相符，否則會導致系統無法開機。

步骤四：

系統重新開機後，按LoadOptimised，並移動光棒到

DefaultsBIOS鍵载入 預設值。

4-3 EasyTune 5 介紹

EasyTuneTM 5是+简易及方便的系統超頻管理工具。讓您不需要進入設定程式，即可在Windows®作業系統中進行超頻、超電壓等動作。

EasyTune 5 包含的功能有（注一）：超頻或超電壓、C.I.A.（注二）、智慧型風扇控制、硬體狀態監視及警告等功能。（欲瞭解更詳細的使用方法，請至技嘉網站「技術支援\主機板工具程式」，閱讀或下載相關的資訊。

使用介面介绍

各按钮功能說明

	按鈕/顯示	說明
1.OVER CLOCKING		進入超頻設定頁
2.C.I.A. / M.I.B. C.I.A. M.I.B.		進入及設定頁
3.SMART FAN		進入智慧型風扇設定頁
4.PC HEALTH		進入硬體監控設定頁
5.GO		確認執行
6.EAZY MODE / ADVANCED MODE		切換簡易模式或進階模式
7.CPU顯示螢幕		顯示頻率
8.LED多功能選項		顯示選擇的功能狀態
9.GIGABYTE Logo		連結至技嘉科技網站
10.	Help	顯示EasyTune 5 說明頁
11.	結束或最小化	結束或最小化EasyTune 5

不當的超頻或超電壓可能會造成CPU、晶片組及記憶體的損毀或減少其使用壽命。建議您確實瞭解EasyTune 5的各項功能才進行調整，否則可能造成系統不穩或其它不可預期的結果。

（注EasyTune5 所提供的功能會因不同主機板而有所差異。

（注C-I.A.M.I.B.CPU功能可針對及記憶體進行最佳化，以提升其效能。

4-4 Windows Vista ReadyBoost 介紹

Windows Vista ReadyBoost WindowsMistabUSB

認證的 隨身碟上的儲存空

間來加速系統的速度。當您安裝具有此功能的裝置時，可以啟動 ReadyBoost 功能，再選擇要分配多少記憶體供 ReadyBoost 使用，即可達到增進系統效能的功用。

啟動ReadyBoost功能步驟如下：

步骤一：

開啟「電腦」，選取該USB隨身碟的磁碟代號，並按滑鼠右鍵選擇「內容」。

步骤二：

在「ReadyBoost」標籤頁點選「使用此裝置」，並可手動調整分配給ReadyBoost使用的記憶體容量，以保留給系統使用。按「套用」之後再按「確定」即可啟用此功能。

-ReadyBostUSB256MB能，您安裝的 隨身碟總容量必須大於

• Rehe 動動性 加速的記憶體容量，是安裝在電腦中的隨機存取記憶體(RAM)的一至三倍。

第五章 附錄

5-1 SerialA建A構

硬碟

若要建構完整的SATA硬碟，您必須完成以下的步驟：

A. SATA 硬碟。
B.BOSSAT態設定中設定 控制器模式。
C.RAIIBIOSRAID，設定 模式。（注一）
D.S作A制时所需的 驅動程式磁片。（注二）
E.SA RAID/AHCI 驅動程式及作業系統。(注二)

事前準備：

請準備

• SAI類以上 硬碟為達到最佳的效能，請使用相同型號SAI同容量的硬碟。若您不製作RAID準備一顆硬碟即可。）

• 一張空白磁片。

• Windows Vista XP 作業系統的安裝光碟片。
• 主機板的驅動程式光碟片。

5-1-1 設定 SATA 控制器模式

A. 安装 SATA 硬碟

請將準備好的SATA硬碟接上SATA資料傳輸線及電源線，並分別接至主機板上的SATA插座，最後再接上電源供應器的電源插頭。

(1)RAID 如果您不製作，可以跳過此步驟。

（SATAHCHIR控制器被設為及 模式時才需安裝。

B. BIOS SA態設定中設定

控制器模式

您必須確認在BIOS A设定中

控制器的設定是否正確。

步骤一：

電源開啟後，BIOS POSS<Delete時BIQS-Setup 鍵便可進入 主畫面，然後進入「Integrated Peripherals」，確認「NV Serial-ATA Controller」為開啟狀態（圖一）。再進入「SATA-II RAID Config」（子選單圖二。

图1

進入「SATA-II RAID Config On创建SATA Mode建立磁碟陣列，請將「設為「RAID (IDE若HC建立磁碟陣列，可設為「或「。接著依照您連接硬碟的SATA 播確認該RAID通道的功能是否已開啟。例：若欲將連接至SATAI0跟SATAI1插座的硬碟設為磁碟陣列，請將「SATA-II Pri-Master RAID」及「SATA-II Pri-Slave RAID」設為「Enabled」；若欲將連接至背板的eSATA 3Gb/s連接埠的硬碟設為磁碟陣列，請將「SATA-II Sec-Slave RAID」設為「Enabled」。

圖2

步骤二：

離開BIOS組態設定並儲存設定結果。

此部份所提及的BIOS組態設定的選項敘述，並非所有機種皆相同，請依您個人的主機板及BIOS版本而定。

GA-73UM-S2H 主/微板

C. 選AID BIOS RAID, 設定 模式

若要製作SATAA的BOSSATAAR

設定

模式。若您不

製作RAID可以跳過此步驟。

步骤一：

系統啟動在BIOS POST (Power-On Self Test開機自我測試畫面之後，進入作業系統之前，會出現如圖34567890V圖號RAID圖號設定程式。

MediaShield ROM BIOS 10.0.0.8
Copyright (C) 2007 NVIDIA Corp.
Detecting array ...
Press F10 to enter RAID setup utility ...

图3

步骤二：

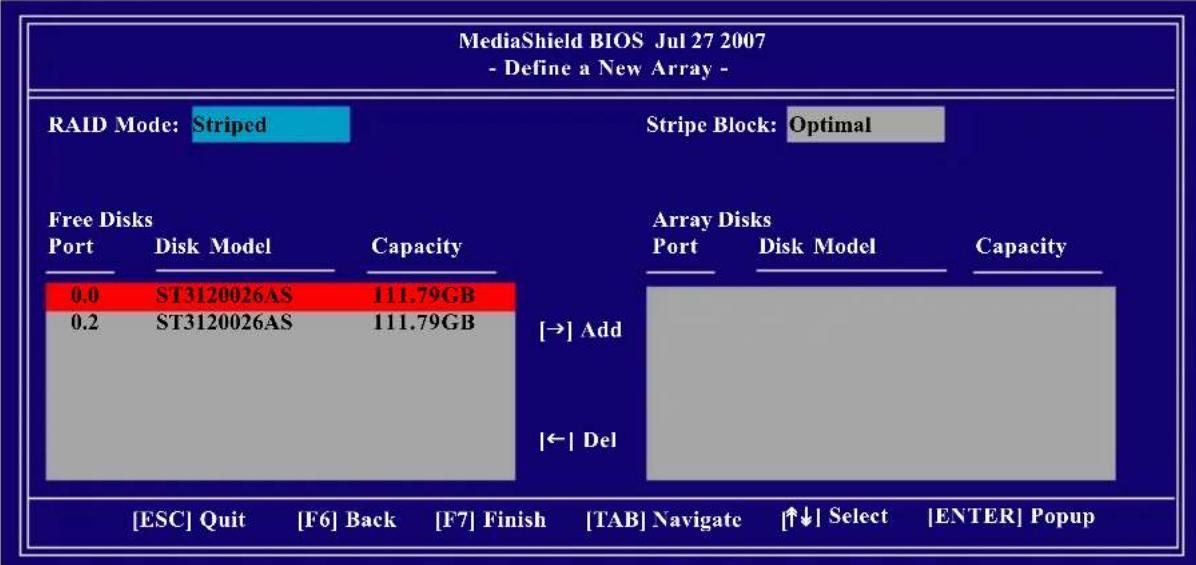

按鍵進入 NVIDIA RAID 設定程式 - 會出現「Define a New Array」的視窗。(如圖4) 您可以按鍵移動至您所需要設定的項目。

步骤三：

在「RAID Mode」R處便Mirro切換至您要製作的 模式。選項有：Striped、Spanned、Striped Mirror、及RAID5。以下舉製作RAID0(Striped)為例。

步骤四：

若您選擇製作 RAID 0 (Striped) Strippe Block 處設定磁碟區塊大小。

磁碟區塊大小以KB為單位，建議您將其設為「Optimal」（即64 KB）。磁碟區塊大小的選擇可從4 KB 28 KB。

图4

步骤五：

接下來請選擇欲製作磁碟陣列的硬碟機。您安裝好的SATA硬碟機會出現在「Disks<自带內FreeDisks鍵跳至「」區塊。然後在要製作磁碟陣列的磁碟機上按 鍵Aay Disks(5) 」區塊內。如圖

图5

步驟六：

當您選擇好欲製作磁碟陣列的硬碟機後按下新data n new(or added) disks will be overwritten. Continue?"訊息)如圖，詢問您是否要繼續執行將磁碟內的資料全部覆蓋的動作。若您確定要繼續執行，請按 鍵N>否則請按鍵。若您的硬碟機之前為磁碟陣列硬碟，請務必一定要選擇「Yes」將磁碟內的資料清除乾淨。如果"C+e+KMBR2"(）鍵，將會跳出 是否清除主開機記錄訊息， 若您確定要清除，請按 鍵N>否(則請按鍵。建議您清除主開機記錄，以減少硬碟機發生錯誤的機會。）

图6

完成後會出現「Array List」（視窗如圖），您可以看到已設定的磁碟陣列。

註：BBS BIS是(BIOS Boot Specification) BIOS，意即在 中定義開機裝置。

图7

按鍵以Detail（8）」視窗如圖，在此您可以看到磁碟陣列的詳細資料，如RAID模式、磁碟區塊大小、磁碟名稱、磁碟容量等。

图8

若您要清除磁碟內的主開機記錄，則可以在「Array Detail」<窗按鍵。在"Clear MBR?"訊息跳后，確定則按鍵，否則按鍵離開。

若您要删除磁碟陣列，則可以在「Array Detail<窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口窗口

按下按x的畫面，在此畫面按 鍵即可離開NVIDIA RAID設程式或是在主畫面按 键。

接下來就可以進行驅動程式及作業系統的安裝了。

5-1-2S作安A制时所需的

驅動程式磁片

AHRAID及 模式需安装

在被設定為AHCI RAID SA模式的硬碟上安裝作業系統之前，必須先載入主機板上SATA晶片的驅動程式。如果沒有載入，那麼在作業系統安裝過程中，可能無法辨别此硬碟裝置（註一）。首先，您必須從驅動程式光碟片中複製您主機板所使用的SATA晶Window程Vista磁片中。若您要安裝作業系統，您也可以在安裝作業系統時，直接使用主機板驅動程式光碟片來安裝SATA RAID驅動程式，詳細步驟請參考下一章關於如何安裝SATA RAID驅動程式的說明。請準備一片可以驅動光碟機的開機片及一片已格式化的空白磁片。以下步驟說明如何在MS-DOS模式下製作驅動程式磁片（註二）：

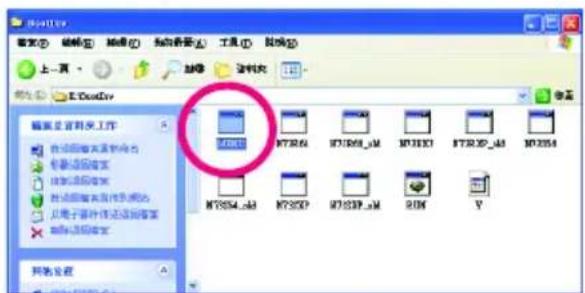

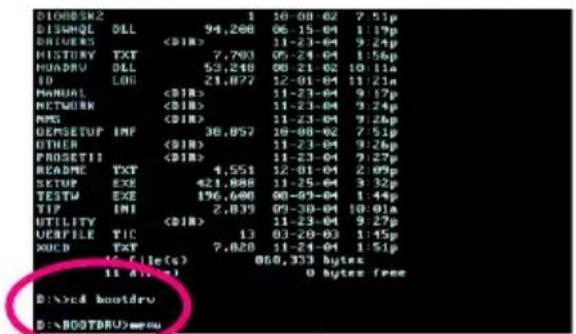

步驟一：將開機片放入軟碟機中並且將隨主機板附贈的驅動程式光碟片（以下步驟使用Windows XP驅動程式光碟片為例)放入光碟機中，然後由開機片開機。在MS-DOS模式下，切換命令列路徑到光碟機，例：D:>。接著在D:>後輸入以下兩個指令，請在輸入每一個指令後按下鍵(如圖1)。

cd bootdrv

menu

步驟二：當如圖2的控制器選單(註三)出現後，將開機片取出，插入準備好的空白磁片，再按下您所要安裝的控制器代碼。以圖2的選單為例，若您欲在磁碟陣列硬碟安裝WindowsXP(32-bit)作業系統，請按<2>選擇「2）NVIDIA MCP73 RAID DRIVER」。接著電腦即會自動解壓縮所需的檔案至磁片中。完成後請按<0>離開。

圖1

圖2

（Windows Vista, SAS/AntiCt

作業系統，您不需再安裝作業系統的過程中先載入

模式的驅動程式即可完成作業系統的安裝。

(註二) 在無開機片的情況下，可在另一作業系統上進行製作驅動程式磁片的動作。將技嘉主機板驅動程式光碟片及一張空白磁片插入系統中，進入光碟片中的「BootDrv」資料夾，雙擊「MENU.exe」(圖3)後會出現MS-DOS的命令提示字元畫面，內含如圖2的控制器選單。按下您所要安裝的控制器代碼即可。

（註三）WindowsXP及WindowsVista專用驅動程式光碟片裡的控制器選單所列出的項目會有所不同。

图3

5-1-3 SATRAID/AHCI

驅動程式及作業系統

現在您已經準備好一片存有 SATA RAID/AHCI 程式的磁片以及完成您可以開始著手安裝作業系統至您的 SATA 硬碟了。

的設定，

A. Windows XP

步骤一：

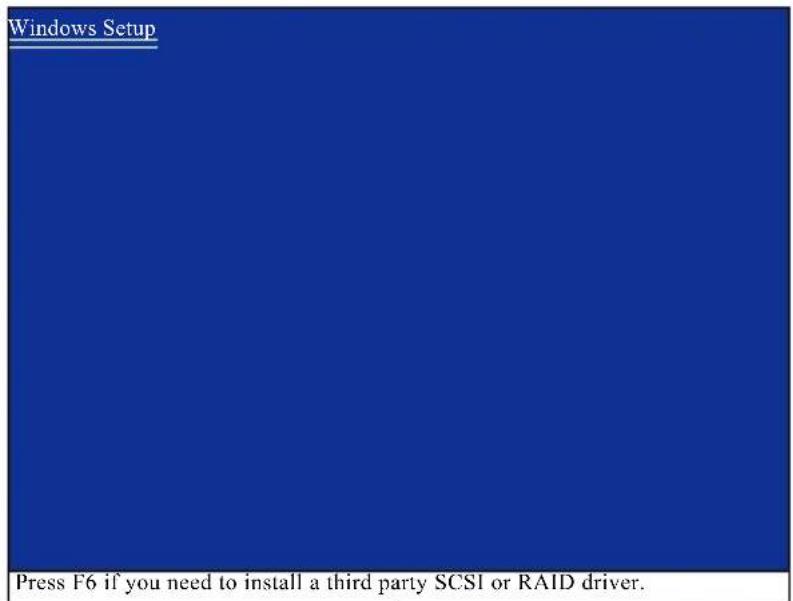

重新啟動電腦，由作業系統WindowsXP開機ou戲看到

to install a 3rd party SCSI or RAID driver"訊息時，請立即按下鍵盤上的鍵。(如圖1)

图1

步骤二：

放入存有SATA RAID/AHCI驱动程序的磁片并且按下键。如图

圖2

步骤三：

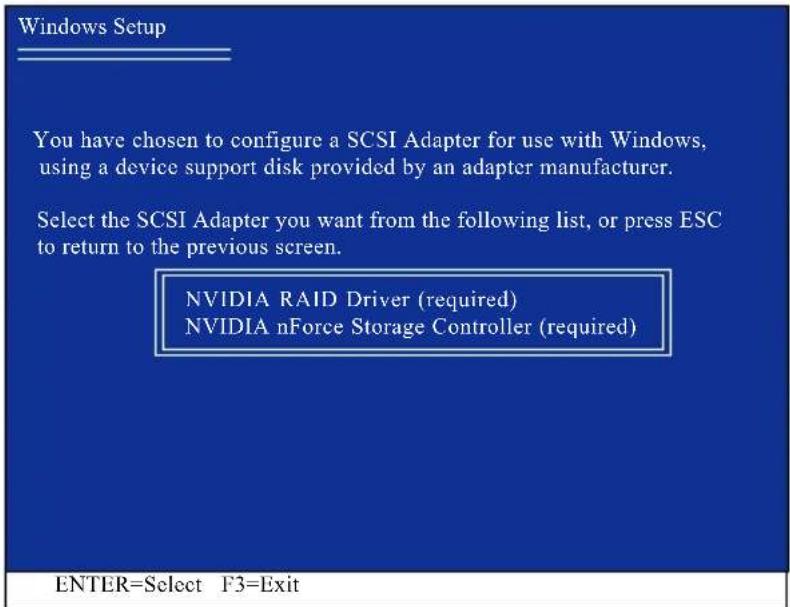

以安裝RAID驅動程式為例，當系統正確辨識到磁片中的驅動程式，您將看到如圖3的畫面（1），選擇「NVIDIA RAID Driver<4」鍵，接著會出現如圖的畫面，此時再按 < S> 鍵N/即nForeStorageController

圖3

圖4

若此時出現訊息告知檔案無法存取時，請檢查磁片是否損壞或是再次將正確的 SATA RAID 驅動程式存入磁片內。

（R）A的项目的項目會因所要安裝的是 或 驱動程式而有所不同。

Windows Setup

Setup will load support for the following mass storage device(s):

NVIDIA RAID Driver (required)

NVIDIA nForce Storage Controller (required)

• To specify additional SCSI adapters, CD-ROM drives, or special disk controllers for use with Windows, including those for which you have a device support disk from a mass storage device manufacturer, press S.
• If you do not have any device support disks from a mass storage device manufacturer, or do not want to specify additional mass storage devices for use with Windows, press ENTER.

S=Specify Additional Device ENTER=Continue F3=Exit

图5

步骤四：

當SATA6動態安装成功後，系統將會顯示以下畫面如圖，您可以按續安裝作業系統，接下來的安裝方法則與一般硬碟機相同。

键继

图6

B. Windows Vista (註)

（以下介紹以僅安裝一組磁碟陣列硬碟為範例）

步骤一：

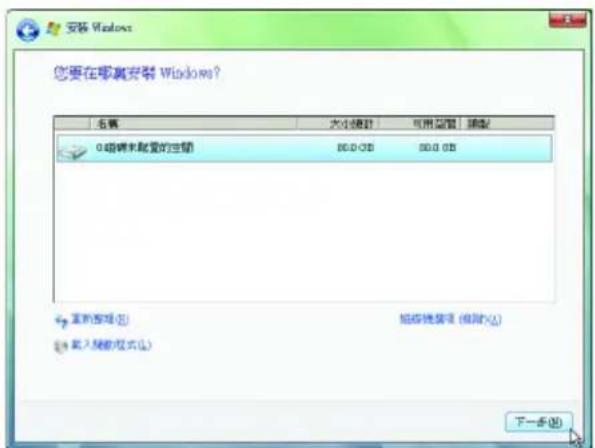

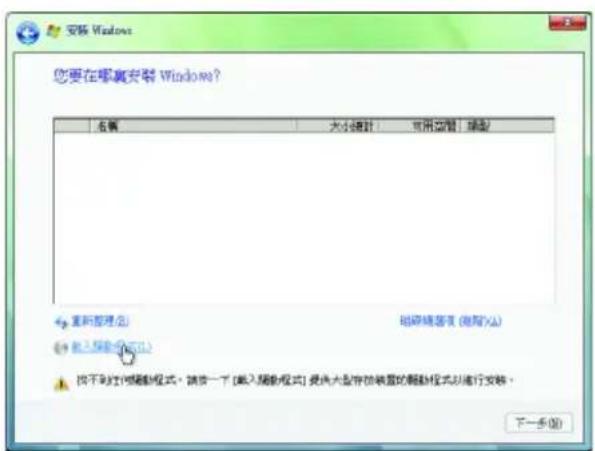

由作業系統Windows Vista的光碟片開機並執行安裝作業系統的步驟，當您看到如以下畫面時（點A顯未7無安裝 硬碟，請選擇「載入驅動程式」圖。

圖7

步骤二：

選擇存放驅動程式的位置，請參考以下兩種方法：

方法A：

您可以將主機板Windows Vista專用驅動程式光碟片置入，並指定至以下路徑

若安装的是Windows Vista 32-bit作業系統，請選擇：

[ \text{ChipsetIDE\Vista\MCP73_32\IDE\WinVista\sataraid} ]

若要安裝的是Windows Vista 64-bit作業系統，請選擇：

[ \text{ChipsetIDE\Vista\MCP73_64\IDE\WinVista64\sataraid} ]

方法B：

若您已參考「5-1-2SATIN的則先行將

的驅動程式複製到磁片中，請插

入該磁片並選擇軟碟機（&）圖。

图8

AHCI Wtdoww您赌硬碟設定為

模式，您不需在安装

作業系統的

過程中先載入AHCI驅動程式即可完成作業系統的安裝。

步骤三：

當出現圖9NITDAFtRAdATDController

驅動程式並按「下一步」。

图9

步骤四：

载入驅動程式後系統將顯示偵測到的RAID選擇欲安裝作業系統的後即可按「下一步」開始安裝作業系統（圖）

硬碟

图10

5-21 音效輸出輸入設定介紹

5-2-1 2/4/5.1/7.1 聲道介紹

音源插座介绍：

本主機板提供六個音源插座，可支援2/4/5.1/7.1聲道（注），六個音源插座定義的預設值如右圖。

此音效晶片的高傳真音效(High Definition Audio)具備Retasking功能，透過此功能可以經由音效軟體的設定，重新定義每個音源插座功能。

以四聲道為例，若您將後喇叭輸出裝置連接至中央/重低音輸出的孔位，僅需經由音效軟體將中央/重低音輸出孔位重新定義成後喇叭輸出功能，即可正常使用。

• 使用麥克風裝置時，請將麥克風連接至音源輸入孔或麥克風孔，並將該孔位定義為麥克風，才能正常使用。

• HD（H前Defini是），高傳真音效模組，前方面板的音源插座與機殼後方的音源插座會同時發聲。

認識高傳真（HD）音效：

高傳真音效內建多組高音質數位類比(DAC)4KH操8KHz輸出

96KHz 192KHz (MutterStrela)多音源

理多組音效的輸出/MP3例如可同時聽

電話等，實現多資料流的音效應用情境。

應用，使高傳真音效能夠同時處

音樂、與網友進行語音聊天、接聽網路

A. 喇叭連接與設定：

（WinrodwsXP作業系統

為範例

步骤一：

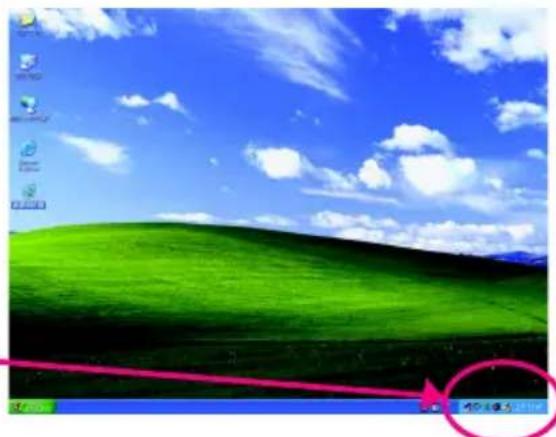

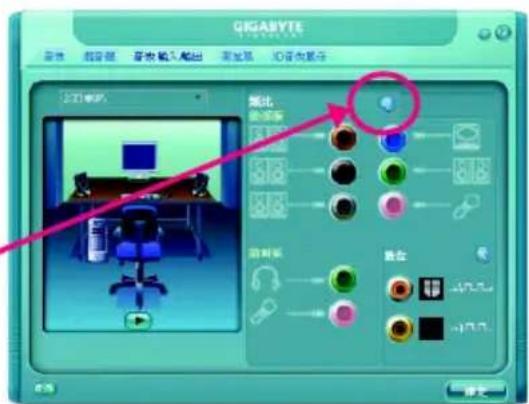

安装完音效驅動程式後，可以在常駐程式列找到高傳真音效管理圖示，雙擊此圖示即可進入音效軟體。

安装音效驅動程式之前，請務必安裝驅動程式光碟片中的"MicrosoftUAABusdriver for High Definition Audio"Service Pack並確認作業系統的已更新至最新版本。

（2/4/5.1/7.1 聋道音效輸出介紹：

請參考下列說明設定多聲道音效輸出。

• 2聲道：立體聲道耳機或喇叭
• 4聲道：前喇叭、後喇叭
  ·5.1聲道：前喇叭、後喇叭、中央重低音
  ·7.1聲道：前喇叭、後喇叭、中央重低音、側喇叭

步骤二：

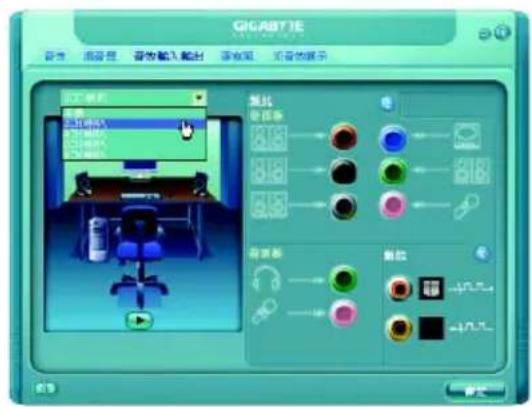

選擇「音效輸入/輸出」標籤頁。依據您的喇叭裝置在左方選單裡選擇「2CH喇叭」、「4CH 6CH 8CH「 喇叭」或「 喇叭」。

步骤三：

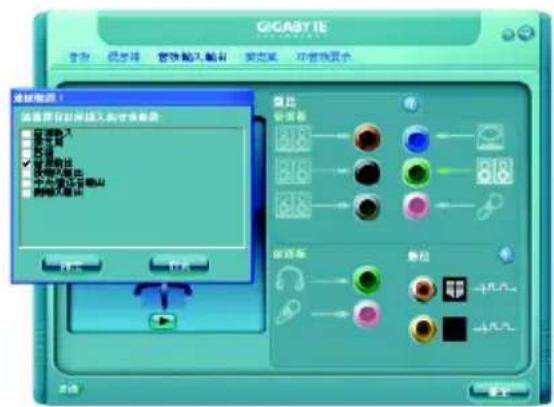

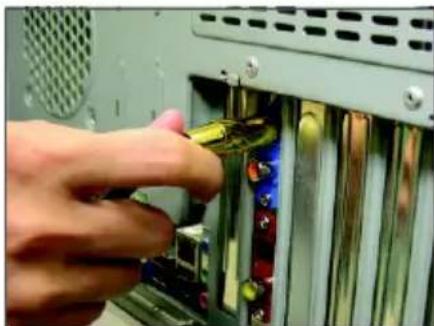

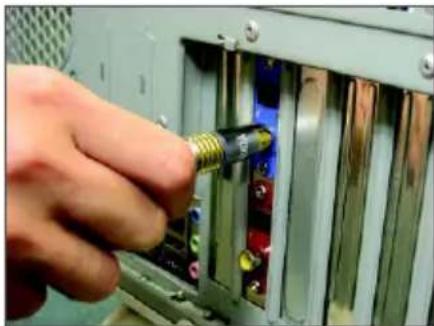

每次連接音效裝置至主機板後方音源輸出插孔時，會立即顯示「連接裝置」的畫面，請依目前所插入的音效裝置來選擇音源輸出或是耳機，並按「確定」，即完成聲道設定。

B. 音效設定：

您可以在「音效」標籤頁選擇所需要的環境設定。

C.AC'97音效設定：

若要啟動機殼前方面板的音源插座支援AC'97音效，請在「音效輸入輸出」標籤頁內按下工具按鈕，再勾選「音效裝置連接設定」的「停用前面板連接孔偵測功能」，即完成啟動AC'97音效設定。

若啟動機殼前方面板的AC'97音效，需注意機殼前方面板的音源插座與後方的音源插座只能擇一使用。

5-2-2（糟P强克）版

輸入輸出選購配件

「音效擴充擋板（S/PDIF）/PDFA/S/PD供

输入及

輸出功能。

S/PDIF输入：

可以經由音效擴充擋板上的S/PDIF輸入將音效輸入至電腦，以進行音效處理。

S/PDIF輸出：

為了充份發揮音效功能，可以經由S/PDIF將音源訊號傳至外部解碼器進行解碼，以得到最佳之音效。如果您需要輸出S/PDIF數位音效訊號至解碼器，請先安裝音效擴充擋板。

A. (3) P 原因 D 时,细胞核中的 DNA 复制发生障碍

輸入輸出」：

步骤一：

將音效擴充擋板的接頭連接至主機板的SPDIF_IO插座。

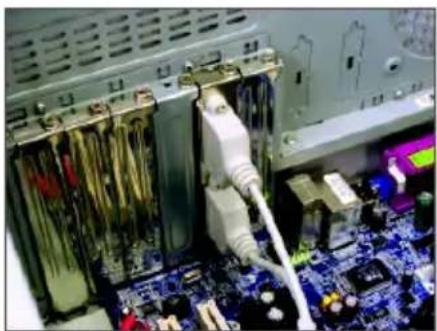

步骤二：

再將音效擴充擋板以螺絲固定至機殼後方即可。

S/PDIF同轴输出线

步骤三：

您可以接上S/PDIF $P出線或是

光徽輸出數

線（僅能使用至外部解碼器，即可輸出位音效訊號。

S/PDIF光缆输出线

B. S/PDIF 音效輸出設定：

按下「數位」的工具按鈕，在「數位音效輸入與輸出相關設定」撰擇輸出取樣頻率，以及開啟或關閉數位輸出來源功能，按「確定」即完成設定。

5-2-3 麥克風錄音設定

步骤一：

安装完音效驅動程式後，可以在常駐程式列找到高傳真音效管理圖示，雙擊此圖示即可進入音效軟體。

9 上午11:47

步骤二：

您可以選擇將麥克風接至機殼後方的麥克風插孔（粉紅色），或是前面板的音源輸入插孔，並將孔位定義成麥克風。

請注意，機殼後方和前面板的麥克風功能僅能擇一使用。

步骤三：

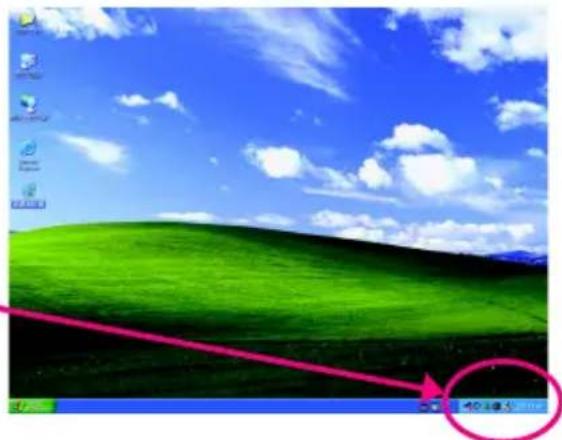

在常驻程式列找到圖示，雙擊此圖示進入音量控制選單。

上午11:47

步骤四：

如果您是使用《前面板》的麥克風功能，並且想在錄音過程中清楚聽到所錄製的聲音時，請勿將主音量視窗內的「Front Pink In」「Green In」設為「靜音」，建議可將其音量調整至中間的位置。

如果您是使用《後面板》的麥克風功能，並且想在錄音過程中清楚聽到所錄製的聲音時，請勿將主音量視窗內的「Rear Pink In」設為「靜音」，建議可將其音量調整至中間的位置。

（註）

如果在主音量視窗內沒有出現所要設定的音量控制，在常駐程式列雙擊音量圖示進入主音量視窗。請至選項\內容\顯示下列音量控制勾選欲顯示的項目。按「確定」即完成設定。

步骤五：

接下來，請至主音量\選項\內容將混音器裝置設為「Realtek HD Audio Input」，再將錄音控制的音量調整至適當大小。請勿將此選項設為靜音，否則播放剛才錄製成功的檔案時，將無法聽到的聲音。

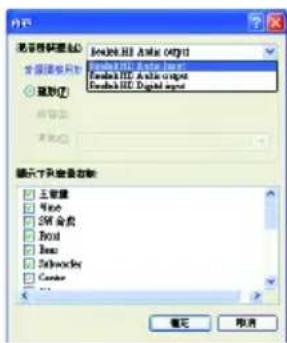

將混音器裝置設為Realtek HD Audio Input

錄音控制選單

步骤六：

如果您想增加麥克風錄音及播放的音量，請至主音量選單中選擇選項\進階控制。請按任一個音效控制(Example:Green In、Front Pink In...等下方的「進階」按鈕，勾選「1 勋克風增量」，即可啟動此功能。

步骤七：

設定完成後，可以從開始\所有程式\附屬應用程式\娛樂，選擇「錄音機」即可開始使用錄音功能。

5-2-4 錄音機使用介紹

錄製音效：

1.請確定已將音訊輸入裝置例：麥克風連接至電腦。
2. 在「檔案」功能表上選擇「開新檔案」。
3.若要開始錄音，請按一下錄音。
4.若要停止錄製，請按一下■ 停止。

錄音結束之後，務必儲存檔案。

播放音效：

1. 在「檔案」功能表上選擇「開啟舊檔」。
2. 在「開啓」對話方塊中選擇要播放的音效檔（.wav）。
3. 接一下播放以啟動播放音效。
4. 按一下停止以停止播放音效。
5. 撂一下移到開頭，可以移至音效檔案的啟點，按一下 [移到結尾可以移至檔案的尾端。

5-3 疑難排解

5-3-1 問題集

您也可以至技嘉網站「技術支援\主機板\問題集」，查詢更多主機板常見問題集。

QBIOS什麼在 設定程式中，少了很多選項？

ABIOSBIOSPSFDelete。您可以在啟動電腦後， 在進行時，按

進入BIOS+FE特再按，即可顯示原先被隱藏起來的進階選項。

Q：為什麼電腦關機後，鍵盤/光學滑鼠的燈還是亮著的？

A：有些主機板在電腦關機後，仍留有少許待機電源，所以鍵盤/光學滑鼠的燈仍會亮著。

QCMQS要如何才能清除 裸的設定呢？

ACClear您CMOS機（GLR有CMOS）CLR_CMOS，請參考第一章一「接腳」的說明，將接腳短路以清除CMOS設定；若沒有此接腳，請參考第一章一「電池」的說明，可以暫時將主機板上的電池拔起，停止供應CMOS電力，幾分鐘之後即可清除CMOS裡的設定值。建議您依下列步驟進行：

步驟一：將主機電源關掉，並拔除電源線

步骤二：小心地將主機板上的電池取出並且將它放置一旁約一分鐘（或是使用如螺絲起子之類的金屬物碰觸電池座的正負極，造成其短路約五秒鐘）

步驟三：重新將電池裝回電池腳座裡

步驟四：連接電源插頭並開機

步驟五：按鍵進入BIOS設定程式後選取「Load Fail-Safe Defaults」（或Load Optimized Defaults），載入BIOS預設值

步驟六：儲存BIOS設定值並離開BIOS設定程式(選擇「Save & Exit Setup」)，重新啟動電腦

Q：為什麼我已經把喇叭開的很大聲了，卻還是只聽見很小的聲音呢？

A：請確認您所使用的喇叭是否有電源或功率放大器的功能？如果沒有，請選用有內建電源或功率放大器的喇叭試試看。

Q：開機時所出現的囉聲分別代表什麼意思呢？

A：以下為AwardBIOS的囉聲判讀表，僅供故障分析參考。

1 短聲：系統啟動正常

2 短聲：CMOS設定錯誤

1長聲1短聲：記憶體或主機板錯誤

1 長聲2短聲：螢幕或顯示卡錯誤

1長聲3短聲：鍵盤錯誤

1長聲9B： 記億體錯誤

連續囉聲：顯示卡未插好

連續急短聲：電源有問題

5-3-2 故障排除

如果您在啟動電腦時發生了問題，可以參考下列步驟，試著將問題排除。

如果上述說明還無法解決您的問題，請您洽詢購買的店家或經銷商尋求協助，或至技嘉網站「技術支援\技術服務專區」填寫您的問題，我們的客服人員將會儘速回覆。

管理聲明

規章注意事項

此份文件沒有技嘉的書面允許將不可複製，以及不可向第三方透露文件內容，也不被使用於任何未經授權之目的。

違反前述時將被起訴。我們相信內容中所包含的訊息在印刷時，於各方面是準確的。然而，技嘉將不承擔本文中任何的錯誤或省略的責任。再則，指明此份文件裡的資訊是隨時調整不另行通知，且不涵括未來法規的異動範圍。

我們對保護環境的承諾

除了高性能產品外，所有技嘉主機板均履行歐盟規章，如RoHS（電器電子設備使用某些危害物質限制指令Restriction of the use of Certain Hazardous Substances in Electrical and Electronic Equipment, RoHS)及WEEE(廢電器及電子設備指令Waste Electrical and Electronic Equipment, WEEE)環境指令，與主要全球性的安全規章要求。並需防止有害物質釋放進入環境，以及使我們的自然資源使用度達到最大化。以下訊息是技嘉提供如何能負責地在您的『最終產品』內回收再利用或再使用大多數的原材料。

電器電子設備使用某些危害物質限制RoHS指令的聲明

技嘉產品無有意添加危害物質(鎘，鉛，汞，六價鉻，多溴聯苯類與多溴二苯醚類)RoHS件與零部件均經過仔細地選擇，使符合 要求。並且持續著努力發展不使用國際間禁止的毒性化學製品。

廢電器及電子設備WEEE指令的聲明

技嘉將履行歐盟法律詮釋的2002/96/EC廢電器及電子設備指令。廢電器及電子設備指令是關於處理、收集、回收再利用與處置電器及電子設備及它們的零部件。在指令下，使用設備必須標明記號、分開地收集，並且正確地處理。

WEEE標誌陳述

以下顯示標誌是在產品或在它的包裝上標明，象徵此產品不得併同其他廢棄物處理。相反，廢棄設備應該被帶往擁有有效處理、收集、回收再利用等廢棄物收集中心。廢棄設備在處理時，須做好分類收集與回收再利用，將會有助於保存自然資源，並且確保某種程度上的回收再利用是

保護人類健康和環境。更多關於能減少廢棄設備環境安全方面的回收再利用細部資訊，請與您的當地政府辦公室、家庭廢棄物處理服務窗口、或是您購買產品的地點聯繫。

• 當您的電器或電子設備不再對您有用時，請將它回收到您的當地或地區廢棄物管理部門去做回收再利用。
  如果您需要進一步的在您「最終產品」中協助回收再利用、再使用，您可以在您的產品使用手冊中所列出的消費者關懷專線與我們聯繫，以您的努力，我們將很樂意援助您。

最後，我們建議您透過認識和使用此產品的節能特點（適用的話），來實踐其他環境友善的行動，回收再利用此產品所交付的的內部與外部包裝材（包含運輸貨櫃），並且正確地處理或回收再利用所使用的電池。有你的幫助，我們才能減少生產電器及電子設備所需自然資源的數量，盡可能減少最終產品的垃圾掩埋處置耗用，所以一般透過確保潛在的危害物質不會釋放到環境，以及與正確的處理來增進我們的生活品質。

中華人民共和國电子信息產品中有毒有害物質或元素的名稱及含量標識格式

依照中華人民共和國的有毒有害物質的限制要求(China RoHS)提供以下的表格：

关于符合中国《电子信息产品污染控制管理办法》的声明

Management Methods on Control of Pollution from Electronic Information Products

(China RoHS Declaration)

产品中有毒有害物质或元素的名称及含量

部件名称(Parts)	有毒有害物质或元素(Hazardous Substances)
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB板PCB	○	○	○	○	○	○
结构件及风扇Mechanical parts and Fan	×	○	○	○	○	○
芯片及其他主动零件Chip and other Active components	×	○	○	○	○	○
连接器Connectors	×	○	○	○	○	○
被动电子元器件Passive Components	×	○	○	○	○	○
线材Cables	○	○	○	○	○	○
焊接金属Soldering metal	○	○	○	○	○	○
助焊剂,散热膏,标签及其他耗材Flux, Solder Paste, Label and other Consumable Materials	○	○	○	○	○	○
○:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。Indicates that this hazardous substance contained in all homogenous materials of this part is below the limit requirement SJ/T 11363-2006
×:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。Indicates that this hazardous substance contained in at least one of the homogenous materials of this part is above the limit requirement in SJ/T 11363-2006
对销售之日的所售产品,本表显示我公司供应链的电子信息产品可能包含这些物质。注意:在所售产品中可能会也可能不会含有所有所列的部件。This table shows where these substances may be found in the supply chain of our electronic information products, as of the date of the sale of the enclosed products. Note that some of the component types listed above may or may not be a part of the enclosed product.

主機板保固條款

1.（）本條款保固標的，僅適用於消費者於台灣地區購買之技嘉產品新品。特價品、整新品或境外購買之產品，概依當時所附之保固條件為準；超出保固服務範圍或期限者，其維修，收費事宜，請洽本公司各快服中心。
2.本公司產品之保固，自技嘉特約經銷商出售日起算，並以發票、收據等銷售憑證所載日期為準。消費者應妥善保存以維權益。
3. 保固期限為3年。經銷商自行提供或出售之保固，由該經銷商處理。

※產品序號識別：

形式一：產品序號：4719331828097SN0718000113 010471933182318421SN0632032302

出版日期：西元20071820062出

出廠日期：西元 年第 週出廠

4.同業分銷，轉銷之產品，其保固起算日，仍依第2條認定。
5.無技嘉特約經銷商之銷售憑證時，概依產品之技嘉標籤及序號認定保固期限。
6. 產品上無技嘉標籤或序號者，或序號與產品不符者，或難以辨識時，恕不提供保固或售後服務。若有維修需求，請洽原購買單位協助處理。
7.（書者自購買產品七日內，發生產品不良或故障時除第條所列情形外，得憑銷售憑證，並備齊配件，以原箱包裝，向原經銷商更換新品，逾期則以維修方式處理。經銷商如無現貨可立即提供更換，會儘快與代理商處理換貨事宜。
8.新品外觀瑕疵，屬於人為疏忽，不得請求本公司更換新品。
9.(产品送修時，請以原廠包材或適當材料如紙箱，氣泡袋或保麗龍等包裝，如係因包裝不當導致運送中發生之損壞，本公司恕不提供保固。
10.保因期内送修之產品，若無法修復時，本公司得更換良品或替代品。
11. 產品因下列之原因發生不良或損壞，不在保固範圍：

a.天災、意外、或人為疏忽
f. 私自拆解結構
b.違反產品手冊之使用提示
g.非正常使用
c.組裝不當
h. 線路或零件氧化
d. 使用未經認可之配件
i.（RAMMGA）S使用如測試
e.超出允許使用之環境

1. 隨產品之耗材，贈品及包材等均不在保固範圍之列。

13.(4)2004.12(1) 公告施行。本公司保有增删、修改、解释「技嘉產品保固共同條款」之權利，並於本公司之網頁上公告後生效。

台北松江店

星期一～11:00至21:00

星期六、日：11:00~18:00（固定例假日休息）

地址：台北市松江路823楼之

電話：[phone]

中和建一店

星期一~8:30五17:30

（固定例假日休息）

地址：台北縣中和市建一路136號樓

電話：[phone]

桃園平鎮店

星期一~9000五12:00

13:00~17:00(固定例假日休息)

地址：桃图县平镇市工寨区工寨一路18号

電話：[phone]

新竹光復店

星期一～12:00±2:00

星期六日：11:00~18:00（固定例假日休息）

地址：新竹市光復路二段278號

電話：[phone]

台中公益店

星期一~10:00至21:00

星期六·日：11:00~18:00（固定例假日休息）

地址：台中市公益路81号

電話：[phone]

台南青年店

星期一~10:0021:00

星期六、日：11:00~18:00（固定例假日休息）

地址：台南市青年路145號

電話：[phone]

高雄建國店

星期一～11:00至21:00

星期六日：11:00~18:00（固定例假日休息）

地址：高雄市建國二路51-1號

電話：[phone]

您可以至我們的台灣區服務網查詢更多的訊息：http://service.gigabyte.tw/

台湾

技嘉科技股份有限公司

地址：台北縣新店市寶強路6號

電話：[phone]

傅真：[phone]

技術服務專線：0800-079-666 02-8665-2665

服務時間：

星期一～0930五08130下午

星期六上午09:30~05:30

技術 / http://ggts.gjgbjce.com.tw

網址（http://www.gigabyte.com.tw

網址（http://www.gigabyte.tw

美国

G.B.T.INC.

電話：[phone]

傅真：[phone]

技術支援：

http://rma.gigabyte-usa.com

網址：http://www.gigabyte.us

- 墨西哥

G.B.T. INC. (U.S.A.)

G.B.T Inc (USA)

電話：[phone] x 215 (Sopportedehablahispano)

傅真：[phone]

Correo: [e-mail]

技術支援：

http://rma.gigabyte-usa.com

網址：http://www.gigabyte.com.mx

新加坡

GIGA-BYTE SINGAPORE PTE. LTD.

网址：http://www.gigabyte.sg

- 泰國

網址：http://th.giga-byte.com

越南

網址：http://www.gigabyte.vn

中國

宁波中嘉科贸有限公司

網址：http://www.gigabyte.cn

上海

電話：[phone]

傅真：[phone]

北京

電話：[phone]

傅真：[phone]

武漢

電話：[phone]

傅真：[phone]

广州

電話：[phone]

傅真：[phone] ext. 333

成都

電話：[phone]

傅真：[phone] ext. 814

西安

電話：[phone]

傅真：[phone]

藩陽

電話：[phone]

傅真：[phone]

- 印度

GIGABYTE TECHNOLOGY (INDIA) LIMITED

網址：http://www.gigabyte.in

沙乌地阿拉伯

網址：http://www.gigabyte.com.sa

- 澳洲

GIGABYTE TECHNOLOGY PTY. LTD.

網址：http://www.gigabyte.com.au

德國

G.B.T. TECHNOLOGY TRADING GMBH

網址：http://www.gigabyte.de

- 英國

G.B.T. TECH. CO., LTD.

網址：http://www.giga-byte.co.uk

- 荷蘭

GIGA-BYTE TECHNOLOGY B.V.

網址：http://www.giga-byte.nl

瑞典

網址：http://www.gigabyte.se

法國

GIGABYTE TECHNOLOGY FRANCE

網址：http://www.gigabyte.fr

- 義大利

網址：http://www.giga-byte.it

- 西班牙

GIGA-BYTE SPAIN

網址：http://www.giga-byte.es

捷克

Representative Office Of GIGA-BYTE Technology Co., Ltd. in CZECH REPUBLIC

網址：http://www.gigabyte.cz

土耳其

Representative Office Of GIGA-BYTE Technology Co., Ltd. in TURKEY

網址：http://www.gigabyte.com.tr

- 俄羅斯

Moscow Representative Office Of GIGA-BYTE Technology Co., Ltd.

網址：http://www.gigabyte.ru

拉脱维亚

GIGA-BYTE Latvia

網址：http://www.gigabyte.lv

- 波蘭

Office of GIGA-BYTE TECHNOLOGY Co., Ltd. in POLAND

網址：http://www.gigabyte.pl

- 乌克兰

網址：http://www.giga-byte.com.ua

羅馬尼亞

Representative Office Of GIGA-BYTE Technology Co., Ltd. in Romania

網址：http://www.gigabyte.com.ro

塞爾維亞及蒙特內格羅

Representative Office Of GIGA-BYTE Technology Co., Ltd. in SERBIA & MONTENEGRO

網址：http://www.gigabyte.co.yu

您也可以至技嘉網站，點選右上角的國別選單，選取您所適用的語言。

- 技嘉科技全球服務支援系統

若您有技術及非技術（業務及市場）的相關問題時，歡迎至http://ggts.gigabyte.com.tw，選擇您所適用的語言進入詢問。
