MODE D'EMPLOI DH16NS30 LG

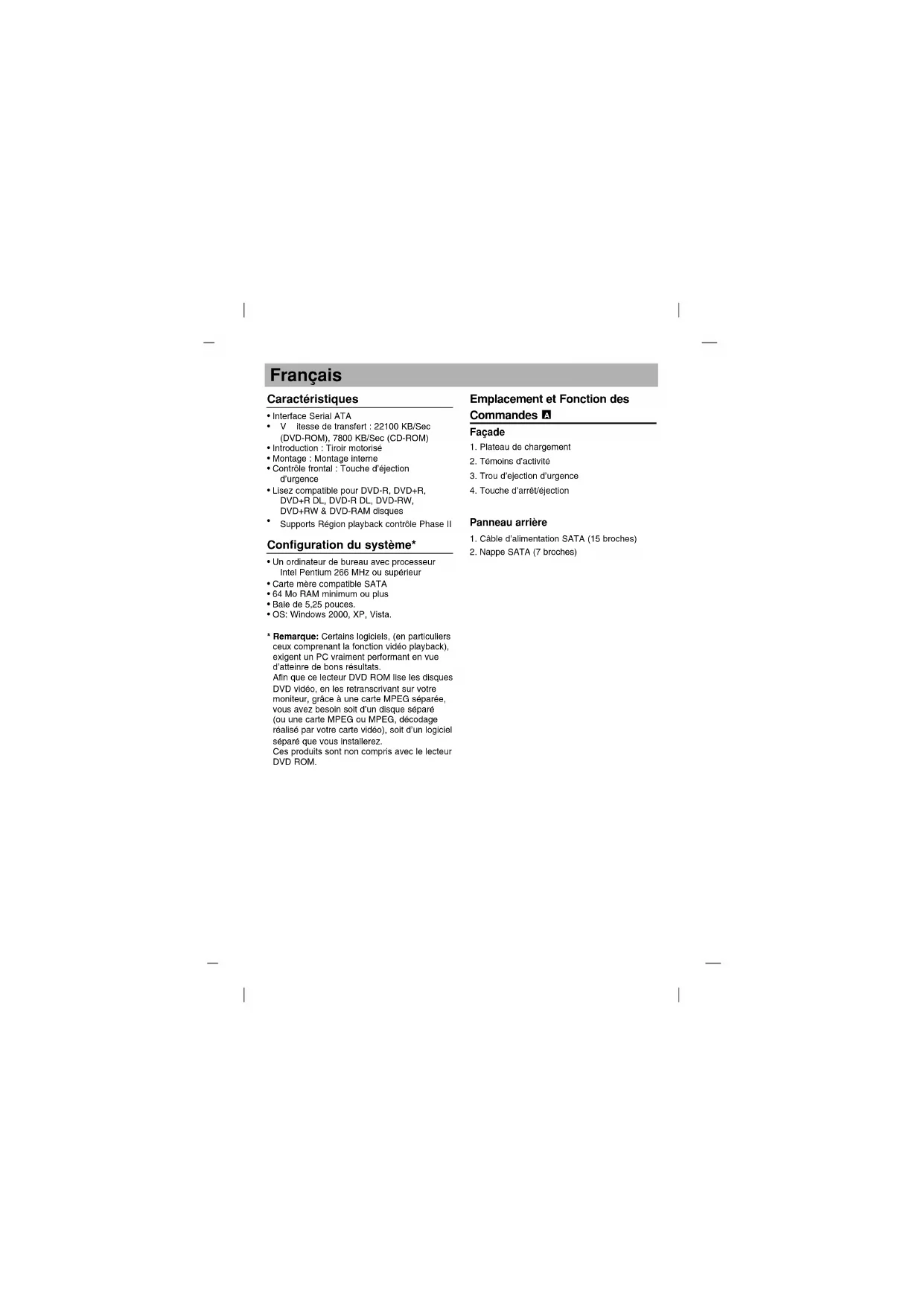

• Introduction : Tiroir motorisé

• Montage : Montage interne

• Contrôle frontal : Touche d’éjection d’urgence

Supports Région playback contrôle Phase II Configuration du système*

• Un ordinateur de bureau avec processeur Intel Pentium 266 MHz ou supérieur

• Carte mère compatible SATA

• 64 Mo RAM minimum ou plus

• Baie de 5,25 pouces.

• OS: Windows 2000, XP, Vista.

• Remarque: Certains logiciels, (en particuliers ceux comprenant la fonction vidéo playback), exigent un PC vraiment performant en vue d’atteinre de bons résultats. Afin que ce lecteur DVD ROM lise les disques DVD vidéo, en les retranscrivant sur votre moniteur, grâce à une carte MPEG séparée, vous avez besoin soit d’un disque séparé (ou une carte MPEG ou MPEG, décodage réalisé par votre carte vidéo), soit d’un logiciel séparé que vous installerez. Ces produits sont non compris avec le lecteur DVD ROM. Emplacement et Fonction des Commandes Façade

1. Plateau de chargement

2. Témoins d’activité

3. Trou d’ejection d’urgence

4. Touche d’arrêt/éjection

AInstallation du lecteur de DVD-ROM Avant l’installation de lecteur de DVD-ROM, mettre l’unité centrale hors tension.

1. Retirez le capot de votre unité centrale en

vous reportant au manuel d’utilisation.

2. Montage du lecteur de DVD-ROM

• Déposer le panneau de la baie de 5,25 pouces de l’unité centrale en procédant selon les indications du manuel fourni avec l’ordinateur.

• Introduire le lecteur de DVD-ROM dans la baie. Ne pas comprimer excessivement les câbles internes de l’unité centrale.

• Immobiliser le lecteur de DVD-ROM à l’aide des vis fournies. Si le volume derrière le lecteur de DVD-ROM est insuffisant, connecter le câble SATA ainsi que les autres câbles avant de fixer le périphérique.

Le lecteur de DVD-ROM se connecte à la carte mère de l’ordinateur principal en utilisant un câble d’interface SATA.

• Connection du câble d’alimentation SATA Relier le câble d’alimentation de façon à ce que la projection du connecteur du câble soit à gauche. Faite attention ne pas connecter à l’envers

• Connection de la nappe SATA Connecter la nappe. Faite attention de ne pas connecter à l’envers.

4. Remettre le capot de l’unité de centrale en

place à l’issue de l’installation du lecteur.

5. Rebranchez l’alimentation électrique.

Périphériques Aucune procédure spécifique d’installation de périphérique n’est nécessaire sous 2000 Pro, XP ou Vista. Pour DOS et Windows 3.1, les utilisateurs peuvent télécharger le gestionnaire sur Internet. Pour plus d’informations ou pour télécharger les drives, merci de consulter les sites suivants: http//www. lgsevice.com Pour Windows 2000 Pro/XP [ Contrôler les points suivants, dont le fonctionnement normal du périphérique dépend:

• Le périphérique doit apparaître sous Windows 2000 Pro/XP : [panneau de configuration]-[système]-[matériel]- [gestionnaire de périphériques]- [DVD/CD-ROM]

• La mention 32 bits doit être affichée sous [panneau de configuration/ système/performances] [ Contrôler les éléments suivants si l’ordinateur ne reconnaît pas le périphérique:

• Si l’indicateur apparaît en regard du contrôleur IDE sous [panneau de configuration/système /gestionnaire de périphériques/contrôleurs de disque dur], contacter le fabricant du PC ou celui la carte mère afin d’obtenir le pilote de contrôleur IDE approprié. [ Depuis le panneau de configuration, exécuter [Ajout de périphérique] afin de laisser Windows effectuer une tentative de recherche du nouveau périphérique.

FrançaisUtilisation des disques Ne coller aucune étiquette sur les CD-ROM, DVD-ROM, CD-R et CD-RW. De telles étiquettes risquent en effet non seulement de provoquer des erreurs de lecture et écriture, mais également d’endommager le disque dur et de causer une perte de données. Sur cette unité, les disques tournent à très haute vitesse! N’UTILISEZ PAS de disques endommagés, brisés ou voilés. Les composants optiques de l’unité pourraient être endommagés si le disque se brise. N’UTILISEZ PAS de disques hors normes. Ceux-ci pourraient ne pas fonctionner ou ne pas enregistrer convenablement les données. Remarque sur les CD-RW/DVD-RW Ce produit est capable de lire les CD et DVD gravés. - Il faut un peu plus de temps pour lancer un CD ou un DVD gravé au début de l’opération, comparé à un CD ou DVD standard. - Lorque le niveau du signal playback des graveurs CD et DVD est plus bas que les CD et DVD copiés, la lecture de ces disque est moins rapide que celle des disques reproduits afin d’assurer la lecture des informations. - Les disques vierges, les disques non gravés ou interrompus en cours de gravure, ne doivent pas être utilisés. - Les opérations ne doivent pas débuter ou la lecture des données ne doit pas avoir lieu dans certaines conditions: La qualité du signal d’enregistrement est déteriorée s’il y a des poussières ou des rayures sur le disque ou s’il s’agit de CD très souvent regravés. En cas d’échec de la lecture, il faut ouvrir le tiroir du lecteur et vérifier sur l’état de la face des informations du disques, celle opposé à la marque, puis réinsérer le disque dans le lecteur pour essayer de lire à nouveau. Ejection manuelle Ce lecteur est doté d’une fonction permettant l’éjection manuelle du CD, par exemple en cas de défaillance ou de coupure de l’alimentation. La procédure d’éjection manuelle est la suivante. Remarque: Cette fonction ne doit être utilisée qu’en cas de besoin absolu.

1) Couper l’alimentation électrique.

2) Enfoncer une tige fine (grand trombone

redressé, par exemple) dans le petit orifice situé au-dessus de la touche d’arrêt/éjection. La trappe s’ouvre et le plateau sort partiellement.

3) Tirer sur la trappe afin de la sortir

complètement puis saisir le plateau entre le pouce et l’index et tirer délicatement. Remarque: Cette fonction de secours ne doit être utilisée qu’en cas de besoin absolu. Un recours trop fréquent à l’éjection manuelle provoquerait une défaillance. S’il est impossible de bien tenir le plateau à la main, tirer à l’aide d’une pince métallique à documents. FrançaisDépannage Avant de contacter le S.A.V. Vérifier les éléments de la liste ci-dessous avant de contacter le S.A.V.

Lecteur non alimenté.

• L’alimentation interne de l’unité centrale est-elle connectée?

• Le connecteur d’alimentation du lecteur est-il bien fixé?

• Démarrage du système impossible.

• Les câbles SATA sont-ils bien connectés?

• La longueur totale du câble SATA est de 50cm ou moins?

• Tous les connecteurs sont-ils bien fixés ? Tout ballottement d’éléments internes risque de relâcher les connexions.

• Le CD ou DVD est-il poussiéreux ou rayé?

• La face active du CD est-elle bien orientée dans le plateau (étiquette vers le haut)?

• Le périphérique ou le CD a-t-il été déplacé d’un endroit froid à un emplacement où la température est élevée? (Il est possible que la condensation se soit accumulée dans le périphérique ou à la surface du disque.) Préparez le contact avec le S.A.V., qui est susceptible de poser de nombreuses questions relatives au système, à son environnement et à la nature du problème (Que s’est-il passé? Quand? Pendant combien de temps? Quels ont-été les événements? Des messages d’erreur ont-ils été affichés? etc.) Remarque: Depuis que ce produit est compatible avec Region Playback Control Phase 2, une certaine carte décodeur MPEG ou un logiciel sans code régional peuvent entraîner la non lecture des disques DVD-ROM. Ce lecteur DVD vous permet de changer le code regional 5 fois seulement. Avertissement Les instructions ci-dessous doivent être observées lors de toute manipulation du lecteur comme des disques. Précautions

• Le fabricant du présent équipement décline toute responsabilité en cas de perte de données ou de dommages directs ou indirects imputables à une installation ou à une manipulation non appropriée.

• Le fabricant décline toute responsabilité en cas de dommages directs ou indirects dus à l’utilisation ou à un mauvais fonctionnement du présent produit.

• Etablissez une copie de sauvegarde de toutes les données importantes afin de ne risquer aucune perte. Installation

• Eviter les emplacements soumis aux contraintes suivantes : - forte humidité - température élevé - excès de poussière - vibrations mécaniques - rayonnement solaire direct Il est préférable d’utiliser ce lecteur en position horizontale. Fonctionnement

• Ne pas déplacer brusquement le lecteur d’un endroit froid à un endroit chaud ni augmenter brutalement la température de la pièce : la condensation ainsi générée risque de provoquer une anomalie de fonctionnement.

• Ne pas omettre de retirer le disque avant tout déplacement du lecteur : le disque pourrait subir des dommages, entraînant ainsi une perte de données.

• Veiller à prévenir toute pénétration d’objets ou de liquides dans le lecteur. Si un corps étranger a pénétré, s’adresser au distributeur ayant vendu le périphérique.
