EDSH01 - Domotique DIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module domotique pour volet roulant motorisé et éclairage
Dimensions	80 x 80 x 19 mm
Alimentation	230 V AC - 50 Hz
Fréquence	868,3 MHz
Protocole	DiO 2.0 (edisio)
Portée	150 m en champ libre
Puissance maximale	3 mW
Indice de protection	IP20 (intérieur sec)
Température de fonctionnement	-5 °C à 50 °C
Charge maximale (volet)	2 x 3 A (cos φ = 1)
Charge maximale (luminaire)	10 A, résistive 2300 W, transformateur 1000 W, autres 300 W
Nombre d'émetteurs associables	Jusqu'à 32
Fonctions	Commande volet/lumière, association radio, répétiteur de signal, témoin lumineux, réinitialisation
Sécurité	Couper le courant avant installation, ne pas utiliser en milieu humide
Normes	Conforme à la directive RED 2014/53/EU
Garantie	Activation en ligne sur www.getDiO.com/warranty
Recyclage	Ne pas jeter avec les ordures ménagères, recycler selon les réglementations locales

FOIRE AUX QUESTIONS - EDSH01 DIO

Comment installer le module EDSH01 ?

Avant toute manipulation, coupez le courant au disjoncteur. Pour un volet, raccordez le neutre (bleu) à la borne N, la phase close/down (brun) à la borne 1, open/up (noir) à la borne 2, et la terre (jaune/vert) à la borne Ⓔ. Pour un luminaire, raccordez le neutre à N, la phase à la borne 1, et la terre à la borne ⏻. Fixez ensuite le module au mur à l'aide des vis et chevilles fournies.

Comment associer le module à une télécommande DiO 868 MHz ?

Appuyez une fois sur le bouton R du module : la LED devient rose. Dans les 10 secondes, appuyez sur le bouton de l'émetteur. Le module clignote rouge pour confirmer. Ensuite, dans les 10 secondes, appuyez à nouveau sur R pour finaliser l'association.

Que faire si le sens d'ouverture/fermeture du volet est inversé ?

Inversez les câbles connectés aux bornes 1 et 2 du module. Cela dépend du montage du volet.

Comment réinitialiser le module aux paramètres d'usine ?

Appuyez sur le bouton R pendant 10 secondes jusqu'à ce que la LED clignote rose. Cela réinitialise toutes les associations et configurations.

Comment activer ou désactiver le répétiteur de signal (meshing) ?

Pour activer, appuyez 3 fois sur R : la LED clignote rouge 3 fois. Pour désactiver, appuyez 4 fois sur R : la LED clignote bleu 3 fois. Ne pas activer plus de 5 récepteurs en meshing par installation.

Puis-je utiliser ce module avec la DiO HomeBox ?

Oui, le module est compatible avec la HomeBox DiO. Installez la HomeBox, puis sur l'interface web www.getDiO.me, suivez les étapes pour ajouter un périphérique.

Quels types de luminaires sont compatibles avec le module ED-LI-01 ?

Le module supporte une charge résistive jusqu'à 2300 W, un transformateur électrique jusqu'à 1000 W, et d'autres charges jusqu'à 300 W (max 8 ampoules). Il est conçu pour les luminaires classiques.

Comment désactiver le témoin lumineux du module ?

Appuyez 2 fois sur le bouton R : la LED clignote 2 fois pour confirmer le changement. Lorsque le témoin est désactivé, la LED est bleue ; lorsqu'il est actif, elle est rouge.

Quelles sont les précautions de sécurité à respecter ?

Coupez toujours le courant avant toute intervention. N'installez pas le module dans un environnement humide (IP20). En cas de doute, faites appel à un électricien qualifié.

Que faire si le module ne répond plus ?

Vérifiez l'alimentation électrique. Essayez une réinitialisation (appuyez 10 secondes sur R). Si le problème persiste, contactez le support DiO au numéro adapté à votre pays (voir liste dans la notice).

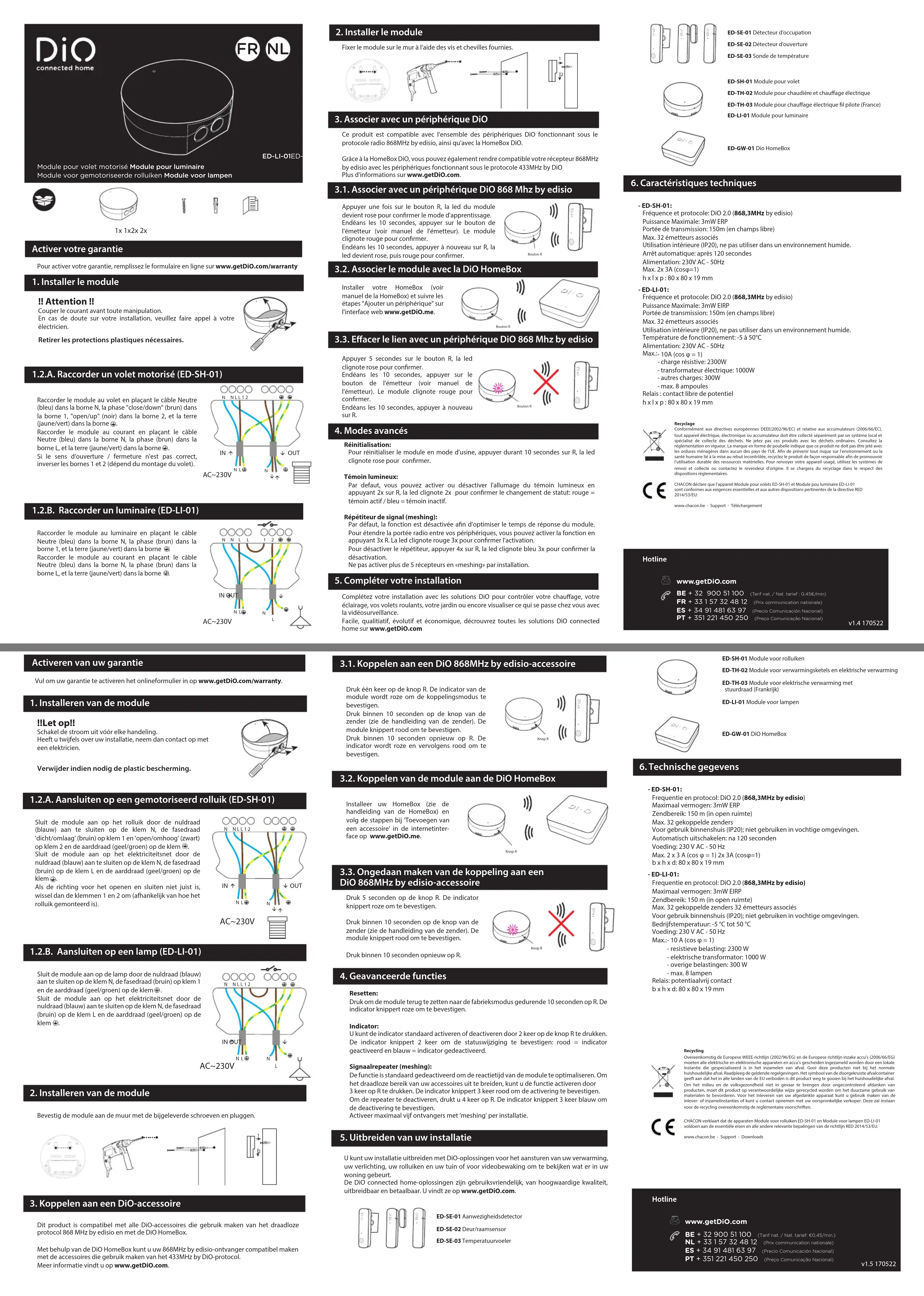

MODE D'EMPLOI EDSH01 DIO

Activer votre garantie

Pour activer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty

1. Installer le module

!! Attention !!

Couper le courant avant toute manipulation.

En cas de doute sur votre installation, veuillez faire appel à votre

électricien.

Retirer les protections plastiques nécessaires.

1.2.A. Raccorder un volet motorisé (ED-SH-01)

Raccorder le module au volet en plaçant le câble Neutre (bleu) dans la borne N, la phase "close/down" (brun) dans la borne 1, "open/up" (noir) dans la borne 2, et la terre (jaune/vert) dans la borne Ⓔ.

Raccorder le module au courant en plaçant le câble Neutre (bleu) dans la borne N, la phase (brun) dans la borne L, et la terre (jaune/vert) dans la borne ⊕.

Si le sens d'ouverture / fermeture n'est pas correct, inverser les bornes 1 et 2 (dépend du montage du volet).

1.2.B. Raccorder un luminaire (ED-LI-01)

Raccorder le module au luminaire en plaçant le câble Neutre (bleu) dans la borne N, la phase (brun) dans la borne 1, et la terre (jaune/vert) dans la borne

Raccorder le module au courant en plaçant le câble Neutre (bleu) dans la borne N, la phase (brun) dans la borne L, et la terre (jaune/vert) dans la borne ⏻.

Fixer le module sur le mur a l'aide des vis et chevilles fournies.

3. Associer avec un périphérique DiO

Ce produit est compatible avec l'ensemble des périphériques DiO fonctionnant sous le protocole radio 868MHz by edisio, ainsi qu'avec la HomeBox DiO.

Grâce à la HomeBox DiO, vous pouvez également rendre compatible votre récepteur 868MHz by edisio avec les périphériques fonctionnant sous le protocole 433MHz by DiO Plus d'informations sur www.getDiO.com.

3.1. Associer avec un périphérique DiO 868 Mhz by edisio

Appuyer une fois sur le bouton R, la led du module devient rose pour confirmer le mode d'apprentissage. Endéans les 10 secondes, appuyer sur le bouton de l'émetteur (voir manuel de l'émetteur). Le module clignote rouge pour confirmer.

Endéans les 10 secondes, appuyer à nouveau sur R, la

3.2. Associer le module avec la DiO HomeBox

Installer votre HomeBox (voir manuel de la HomeBox) et suivre les étapes "Ajouter un périphérique" sur l'interface web www.getDiO.me.

3.3. Effacer le lien avec un périphérique DiO 868 Mhz by edisio

Appuyer 5 secondes sur le bouton R, la led cliqnote rose pour confirmer.

Endéans les 10 secondes, appuyer sur le bouton de l'émetteur (voir manuel de l'émetteur). Le module clignote rouge pour confirmer.

Endéans les 10 secondes, appuyer à nouveau sur R.

4. Modes avancés

Réinitialisation:

Pour réinitialiser le module en mode d'usine, appuyer durant 10 secondes sur R, la led clignote rose pour confirmer.

Témoin lumineux:

Par defaut, vous pouvez activer ou désactiver l'allumage du témoin lumineux en appuyant 2x sur R, la led clignote 2x pour confirmer le changement de statut: rouge = témoin actif / bleu = témoin inactif.

Répétiteur de signal (meshing):

Par défaut, la fonction est désactivée afin d'optimiser le temps de réponse du module. Pour étendre la portée radio entre vos périphériques, vous pouvez activer la fonction en appuyant 3x R. La led clignote rouge 3x pour confirmer l'activation.

Pour désactiver le répétiteur, appuyer 4x sur R, la led clignote bleu 3x pour confirmer la désactivation.

Ne pas activer plus de 5 récepteurs en «meshing» par installation.

5. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre chauffage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance.

Facile, qualitiatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.getDiO.com

ED-SE-01 Détecteur d'occupation

ED-SE-02 Détecteur d'ouverture

ED-SE-03 Sonde de température

ED-SH-01 Module pour volet

ED-TH-02 Module pour chaudière et chauffage électrique

ED-TH-03 Module pour chauffage électrique fil pilote (France)

ED-LI-01 Module pour luminaire

ED-GW-01 Dio HomeBox

6. Caractéristiques techniques

- ED-SH-01:

Fréquence et protocole: DiO 2.0 (868,3MHz by edisio)

Puissance Maximale: 3mW ERP

Portée de transmission: 150m (en champs libre)

Max. 32 émetteurs associés

Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.

Arrêt automatique: après 120 secondes

Alimentation: 230V AC - 50Hz

Max. 2x 3A (cosφ=1)

h x l x p : 80 x 80 x 19 mn

ED-LI-01:

Fréquence et protocole: DiO 2.0 (868,3MHz by edisio)

Puissance Maximale: 3mW EIRP

Portée de transmission: 150m (en champs libre)

Max. 32 émetteurs associés

Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.

Température de fonctionnement: -5 à 50°C

Alimentation: 230V AC - 50Hz

Max.:- 10A (cos φ = 1)

- charge résistive: 2300W

- transformateur électrique: 1000W

- autres charges: 300W

- max. 8 ampoules

Relais : contact libre de potentiel

h x l x p : 80 x 80 x 19 mm

Recyclage Conformé

Le coumilité dans des articles régulées pour les équites sur les autres courants, il neuves out, tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et spécialisé de collecte des déchets. Ne jetzt pas ces produits avec les déchets ordinaires. Consultez la formation de la marque en forme de poubelle indique que ce produit ne doit pas être jeté avec les ordures ménagères dans aucun des pays de l'UE. Afin de prévenir tout risque sur l'environnement ou la santé humaine lié à la mise au rebut accompléré, recyclée le produit de façon responsable afin de promouvoir l'utilisation durable des ressources matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de renvoi et collecte ou contactez le revendeur d'origine. Il se chargera du recyclage dans le respect des dispositions réglementaires.

CHACON déclare que l'appareil Module pour volets ED-SH-01 et Module pou luminaire ED-LI-01 sont conformes aux exigences essentielles et aux autres dispositions pertinentes de la directive RED 2014/53/EU;

www.chacon.be - Support - Téléchargement

Hotline

www.getDiO.com

BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min) FR + 33 1 57 32 48 12 (Prix communication nationale) ES + 34 91 481 63 97 (Precio Comunicación Nacional) PT + 351 221 450 250 (Preço Comunicação Nacional)

v1.4 170522
