FOIRE AUX QUESTIONS - EDGW04 DIO

Comment réinitialiser le DIO EDGW04 à ses paramètres d'usine ?

Pour réinitialiser le DIO EDGW04, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote rapidement.

Le DIO EDGW04 ne se connecte pas à mon réseau Wi-Fi, que faire ?

Assurez-vous que votre routeur fonctionne correctement et que le DIO EDGW04 est à portée du signal Wi-Fi. Vérifiez également que vous avez entré le bon mot de passe Wi-Fi lors de la configuration.

Pourquoi le DIO EDGW04 ne répond-il pas à mes commandes ?

Vérifiez si l'appareil est correctement alimenté et connecté au réseau. Si le problème persiste, essayez de redémarrer l'appareil et votre routeur.

Puis-je utiliser le DIO EDGW04 avec des assistants vocaux ?

Oui, le DIO EDGW04 est compatible avec certains assistants vocaux, mais assurez-vous que l'application associée est correctement configurée pour l'intégration.

Quelle est la portée maximale du DIO EDGW04 ?

La portée maximale du DIO EDGW04 dépend des obstacles présents, mais en général, elle peut atteindre jusqu'à 100 mètres en champ libre.

Comment mettre à jour le firmware du DIO EDGW04 ?

Ouvrez l'application associée, allez dans les paramètres de l'appareil et recherchez l'option de mise à jour du firmware. Suivez les instructions à l'écran pour effectuer la mise à jour.

Le DIO EDGW04 peut-il être utilisé à l'extérieur ?

Le DIO EDGW04 est conçu pour une utilisation intérieure. Pour une utilisation extérieure, vérifiez les spécifications du produit ou envisagez un modèle spécialement conçu pour l'extérieur.

Que faire si le DIO EDGW04 surchauffe ?

Si l'appareil surchauffe, débranchez-le immédiatement et laissez-le refroidir. Assurez-vous qu'il est installé dans un endroit bien ventilé et évitez de le couvrir.

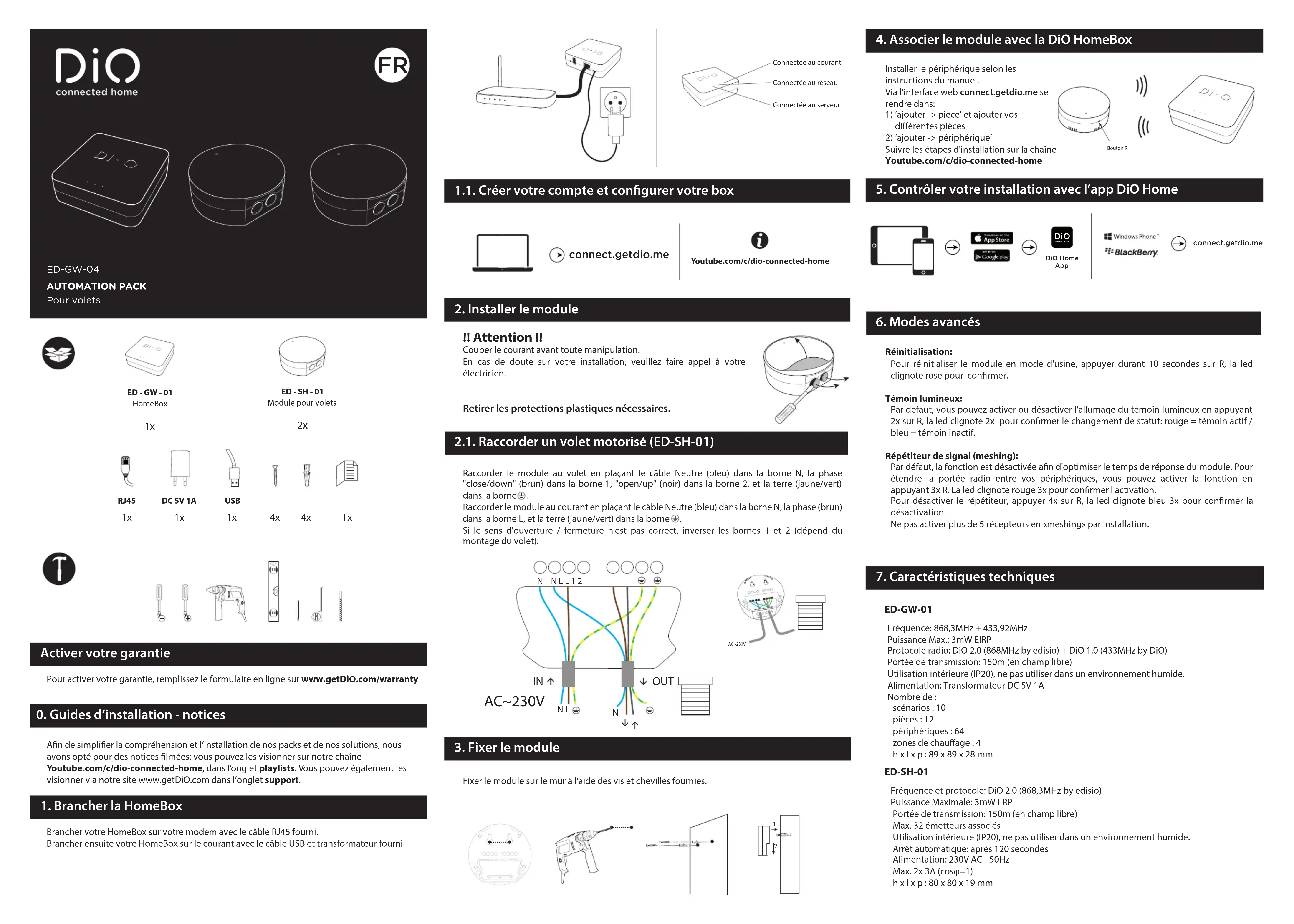

MODE D'EMPLOI EDGW04 DIO

4. Associer le module avec la DiO HomeBox

Installer le périphérique selon les instructions du manuel.Via l'interface web connect.getdio.me se rendre dans:1) ‘ajouter -> pièce’ et ajouter vos diérentes pièces2) ‘ajouter -> périphérique’ Suivre les étapes d'installation sur la chaîne Youtube.com/c/dio-connected-homeBouton RFixer le module sur le mur à l'aide des vis et chevilles fournies.

Raccorder le module au volet en plaçant le câble Neutre (bleu) dans la borne N, la phase "close/down" (brun) dans la borne 1, "open/up" (noir) dans la borne 2, et la terre (jaune/vert) dans la borne .Raccorder le module au courant en plaçant le câble Neutre (bleu) dans la borne N, la phase (brun) dans la borne L, et la terre (jaune/vert) dans la borne .Si le sens d'ouverture / fermeture n'est pas correct, inverser les bornes 1 et 2 (dépend du montage du volet).

Réinitialisation:Pour réinitialiser le module en mode d'usine, appuyer durant 10 secondes sur R, la led clignote rose pour conrmer. Témoin lumineux:Par defaut, vous pouvez activer ou désactiver l'allumage du témoin lumineux en appuyant 2x sur R, la led clignote 2x pour conrmer le changement de statut: rouge = témoin actif / bleu = témoin inactif.Répétiteur de signal (meshing):Par défaut, la fonction est désactivée an d'optimiser le temps de réponse du module. Pour étendre la portée radio entre vos périphériques, vous pouvez activer la fonction en appuyant 3x R. La led clignote rouge 3x pour conrmer l'activation. Pour désactiver le répétiteur, appuyer 4x sur R, la led clignote bleu 3x pour conrmer la désactivation. Ne pas activer plus de 5 récepteurs en «meshing» par installation.

7. Caractéristiques techniques

Fréquence: 868,3MHz + 433,92MHzPuissance Max.: 3mW EIRPProtocole radio: DiO 2.0 (868MHz by edisio) + DiO 1.0 (433MHz by DiO)Portée de transmission: 150m (en champ libre)Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.Alimentation: Transformateur DC 5V 1ANombre de :scénarios : 10pièces : 12périphériques : 64zones de chauage : 4h x l x p : 89 x 89 x 28 mm ED-GW-01 Fréquence et protocole: DiO 2.0 (868,3MHz by edisio) Puissance Maximale: 3mW ERP Portée de transmission: 150m (en champ libre)Max. 32 émetteurs associésUtilisation intérieure (IP20), ne pas utiliser dans un environnement humide.Arrêt automatique: après 120 secondesAlimentation: 230V AC - 50Hz Max. 2x 3A (cosφ=1)h x l x p : 80 x 80 x 19 mm ED-SH-01 AC~230V IN OUT ED - GW - 01 1x1x

ED - SH - 01 4x 4x HomeBox Module pour volets

Retirer les protections plastiques nécessaires. !! Attention !! Couper le courant avant toute manipulation.En cas de doute sur votre installation, veuillez faire appel à votre électricien.

2. Installer le module

Brancher votre HomeBox sur votre modem avec le câble RJ45 fourni.Brancher ensuite votre HomeBox sur le courant avec le câble USB et transformateur fourni.

1. Brancher la HomeBox

Activer votre garantie Pour activer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty

0. Guides d’installation - notices

An de simplier la compréhension et l’installation de nos packs et de nos solutions, nous avons opté pour des notices lmées: vous pouvez les visionner sur notre chaîne Youtube.com/c/dio-connected-home, dans l’onglet playlists. Vous pouvez également les visionner via notre sitewww.getDiO.comdans l’onglet support. 1.1. Créer votre compte et congurer votre box Connectée au courant Connectée au réseau Connectée au serveur

5. Contrôler votre installation avec l’app DiO Home

DiO connected home connect.getdio.me Youtube.com/c/dio-connected-home8. Informations complémentaires Par respect pour l'environnement et parce qu'il s'agit d'un produit connecté, nous mettons à votre disposition les documentations complémentaires sur notre site Internet. Vous y trouverez les modes d'emplois détaillés, vidéos tutoriels, et autres trucs et astuces. www.getDiO.com RecyclageConformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC), tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la réglemen- tation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec les ordures ménagères dans aucun des pays de l’UE. An de prévenir tout risque sur l’environnement ou la santé humaine lié à la mise au rebut incontrôlée, recyclez le produit de façon responsable an de promouvoir l’utilisation durable des ressources matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de renvoi et collecte ou contactez le revendeur d’origine. Il se chargera du recyclage dans le respect des dispositions règlementaires.CHACON déclare que l’appareil HomeBox ED-GW-01 et le module pour volets ED-SH-01 sont respectivement conformes aux exigences essentielles et aux autres dispositions pertinentes de la directive RED 2014/53/EU:www.chacon.be - Support - Téléchargements Hotline BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min) FR + 33 1 57 32 48 12 (Prix communication nationale) ES + 34 91 481 63 97 (Precio Comunicación Nacional) PT + 351 221 450 250 (Preço Comunicação Nacional) v2.2 170522 www.getDiO.com

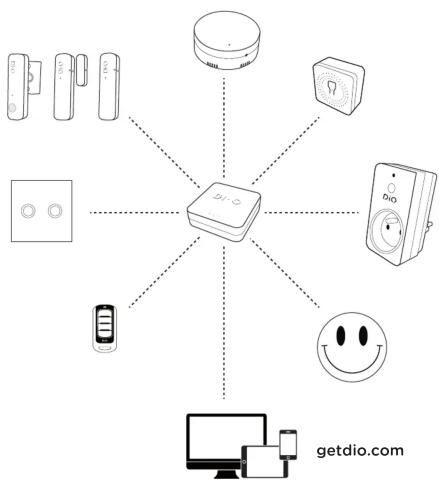

9. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre chauage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance. Facile, qualitiatif, évolutif et économique, décrouvrez toutes les solutions DiO connected home sur www.getDiO.com getdio.com
