| Type de produit | Interrupteur connecté sans fil |
| Marque | DIO |
| Modèle | EDSW12 |
| Dimensions (H x L x P) | 85 x 85 x 11 mm |
| Poids | Environ 50 g (avec pile) |
| Alimentation | Pile lithium CR2430 3 V DC |
| Fréquence radio | 868,3 MHz |
| Puissance RF | Max 3 mW EIRP |
| Indice de protection | IP20 (usage intérieur uniquement) |
| Température de fonctionnement | -5°C à +45°C |
| Nombre de canaux | 2 canaux (mode 1) ou 1 canal (mode 2) |
| Fonctions | Marche/Arrêt, Ouvrir/Fermer, Variation +/- (avec récepteur dimmer), Impulsionnel |
| Comptabilité | Protocole 868 MHz DiO 2.0, Home Box DiO |
| Type de pile | CR2430 (remplaçable par l'utilisateur) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser d'eau ni de produits chimiques. |
| Sécurité | Ne pas utiliser en environnement humide. Respecter les consignes de recyclage des piles et DEEE. |
| Pièces détachées | Pile CR2430 disponible dans le commerce |
| Réparabilité | Remplacement de pile simple ; pas de pièces internes réparables par l'utilisateur. |
| Informations générales | Notice complète disponible sur www.getDiO.com et sur notice-facile.com |
FOIRE AUX QUESTIONS - EDSW12 DIO
Questions des utilisateurs sur EDSW12 DIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interrupteur connecté au format PDF gratuitement ! Retrouvez votre notice EDSW12 - DIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EDSW12 de la marque DIO.

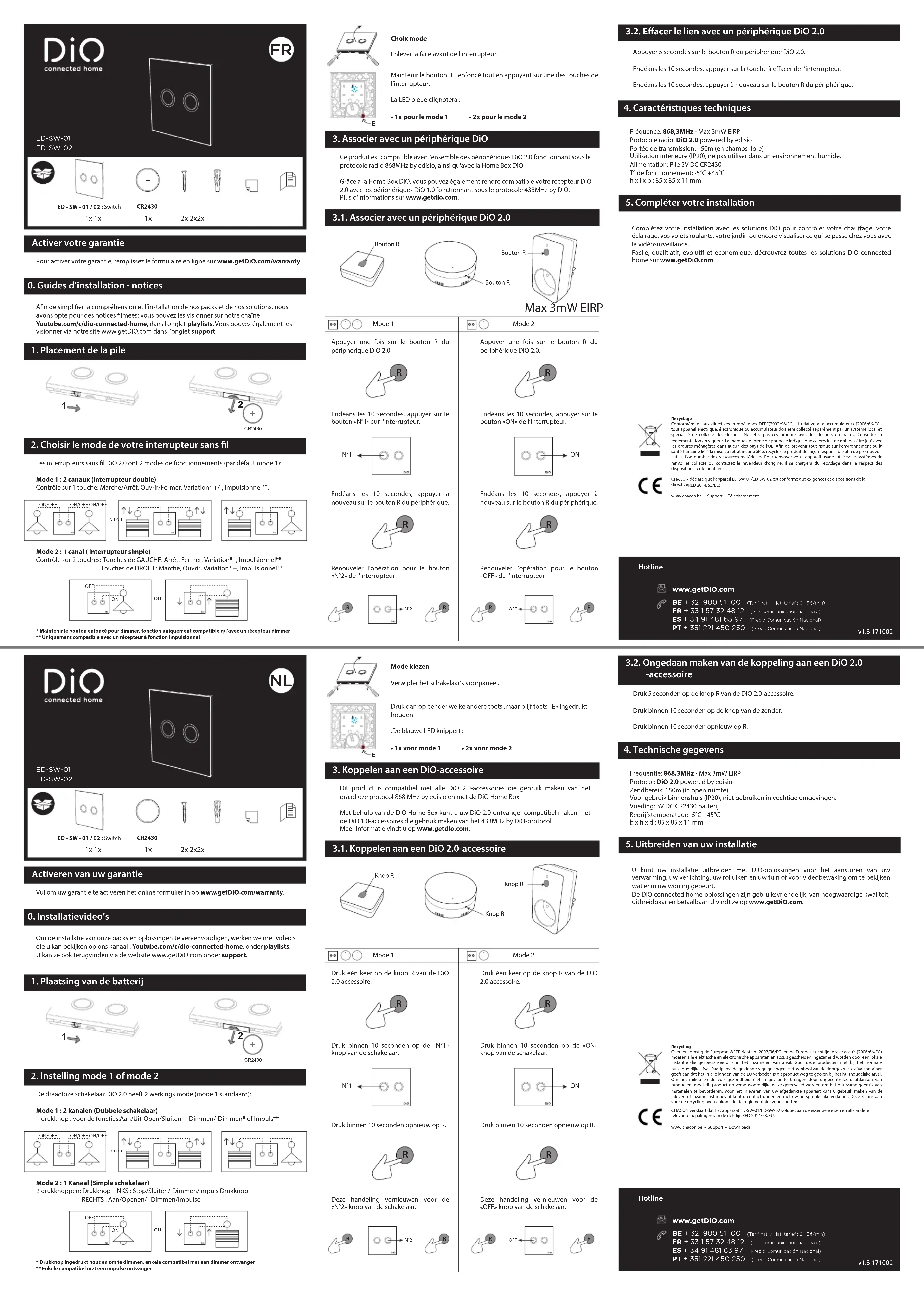

MODE D'EMPLOI EDSW12 DIO
Activer votre garantie
Pour activer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty
0. Guides d'installation - notices
Afin de simplifier la compréhension et l'installation de nos packs et de nos solutions, nous avons opté pour des notices filmées: vous pouvez les visionner sur notre chaîne Youtube.com/c/dio-connected-home, dans l'onglet playlists. Vous pouvez également les visionner via notre site www.getDiO.com dans l'onglet support.
1. Placement de la pile
2. Choisir le mode de votre interrupteur sans fil
Les interrupteurs sans fil DiO 2.0 ont 2 modes de fonctionnements (par défaut mode 1):
Mode 1 : 2 canaux (interrupteur double)
Contrôle sur 1 touche: Marche/Arrêt, Ouvrir/Fermer, Variation* +/-, Impulsionnel**.
Mode 2 : 1 canal (interrupteur simple)
Contrôle sur 2 touches: Touches de GAUCHE: Arrêt, Fermer, Variation* -, Impulsionnel**
Touches de DROITE: Marche, Ouvrir, Variation* +, Impulsionnel**
* Maintenir le bouton enfoncé pour dimmer, fonction uniquement compatible qu'avec un récepteur dimmer
** Uniquement compatible avec un récepteur à fonction impulsionnel
Choix mode
Enlever la face avant de l'interrupteur.
Maintenir le bouton "E" enfoncé tout en appuyant sur une des touches de
l'interrupteur.
La LED bleue clignotera :
- 1x pour le mode 1 - 2x pour le mode 2
3. Associer avec un périphérique DiO
Ce produit est compatible avec l'ensemble des périphériques DiO 2.0 fonctionnant sous le protocole radio 868MHz by edisio, ainsi qu'avec la Home Box DiO.
Grâce à la Home Box DiO, vous pouvez également rendre compatible votre récepteur DiO 2.0 avec les périphériques DiO 1.0 fonctionnant sous le protocole 433MHz by DiO. Plus d'informations sur www.getdio.com.
3.1. Associer avec un périphérique DiO 2.0
Max 3mW EIRP
| Appuyer une fois sur le bouton R du périphérique DiO 2.0. | |
| Endéans les 10 secondes, appuyer sur le bouton «N°1» sur l'interrupteur. | Endéans les 10 secondes, appuyer sur le bouton «ON» de l'interrupteur. |
| Endéans les 10 secondes, appuyer à nouveau sur le bouton R du périphérique. | Endéans les 10 secondes, appuyer à nouveau sur le bouton R du périphérique. |
| Renouveler l'opération pour le bouton «N°2» de l'interrupteur | Renouveler l'opération pour le bouton «OFF» de l'interrupteur |
3.2. Effacer le lien avec un périphérique DiO 2.0
Appuyer 5 secondes sur le bouton R du périphérique DiO 2.0.
Endéans les 10 secondes, appuyer sur la touche à effacer de l'interrupteur.
Endéans les 10 secondes, appuyer à nouveau sur le bouton R du périphérique.
4. Caractéristiques techniques
Fréquence: 868,3MHz - Max 3mW EIRP
Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.
Alimentation: Pile 3V DC CR2430
T° de fonctionnement: -5°C +45°C
h x1x p:85 x 85 x 11 mm
5. Compléter votre installation
Complétez votre installation avec les solutions DiO pour contrôler votre chauffage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance.
Facile, qualitiatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.getDiO.com
Recyclage
Conformément aux directives européulennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC), tout appareil électrique, électronique ou accumulator doit être collecté séparément par un système local et spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la réglementation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec les ordures ménagerées dans aucun des pays de l'UE. Alin de prévenir tout risque sur l'environnement ou la santé humanisation à la mise au rebut incontrôlée, pour le produit de façon responsable en fin de promotion d' durable pour votre usage, utilisez les systèmes de renvoi et collecte ou contactez le revendeur d'origine. Il se chargera du recyclage dans le respect des dispositions réglementaires.
CHACON déclare que l'appareil ED-SW-01/ED-SW-02 est conforme aux exigences et dispositions de la directiveRED 2014/53/EU:
www.chacon.be - Support - Téléchargement
Hotline
www.getDiO.com
BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
