Caractéristiques techniques	DIO REVSHUTTER - Système de contrôle de volets roulants
Type de produit	Contrôleur de volets roulants
Compatibilité	Compatible avec les volets roulants électriques
Connectivité	Technologie sans fil
Utilisation	Permet de contrôler à distance les volets roulants via une application mobile
Installation	Installation facile, nécessite un accès à l'alimentation électrique
Maintenance	Vérification régulière des connexions et de l'alimentation
Sécurité	Fonctionnalités de sécurité intégrées pour éviter les accidents
Informations générales	Idéal pour la domotique et l'automatisation de la maison

FOIRE AUX QUESTIONS - REVSHUTTER DIO

Qu'est-ce que le DIO REVSHUTTER ?

Le DIO REVSHUTTER est un dispositif permettant de contrôler à distance les volets roulants et autres appareils motorisés via une application mobile ou une télécommande.

Comment installer le DIO REVSHUTTER ?

Pour installer le DIO REVSHUTTER, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de procéder à l'installation.

Le DIO REVSHUTTER fonctionne-t-il avec tous les types de volets ?

Le DIO REVSHUTTER est compatible avec la plupart des volets roulants, mais il est recommandé de vérifier la compatibilité avec votre modèle spécifique avant l'achat.

Comment réinitialiser le DIO REVSHUTTER ?

Pour réinitialiser le DIO REVSHUTTER, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Que faire si le DIO REVSHUTTER ne répond pas ?

Si le DIO REVSHUTTER ne répond pas, vérifiez que l'appareil est correctement installé et alimenté. Assurez-vous également que la connexion Wi-Fi est stable et que l'application est à jour.

Puis-je contrôler plusieurs DIO REVSHUTTER avec une seule application ?

Oui, vous pouvez contrôler plusieurs DIO REVSHUTTER avec une seule application en les ajoutant à votre compte utilisateur.

Le DIO REVSHUTTER est-il compatible avec les assistants vocaux ?

Oui, le DIO REVSHUTTER est compatible avec certains assistants vocaux, mais vérifiez la liste de compatibilité dans le manuel d'utilisation pour plus de détails.

Comment mettre à jour le firmware du DIO REVSHUTTER ?

Pour mettre à jour le firmware du DIO REVSHUTTER, ouvrez l'application, allez dans les paramètres de l'appareil et suivez les instructions de mise à jour.

Y a-t-il une garantie pour le DIO REVSHUTTER ?

Oui, le DIO REVSHUTTER est livré avec une garantie limitée. Consultez le manuel d'utilisation ou le site web du fabricant pour plus de détails sur la durée et les conditions de la garantie.

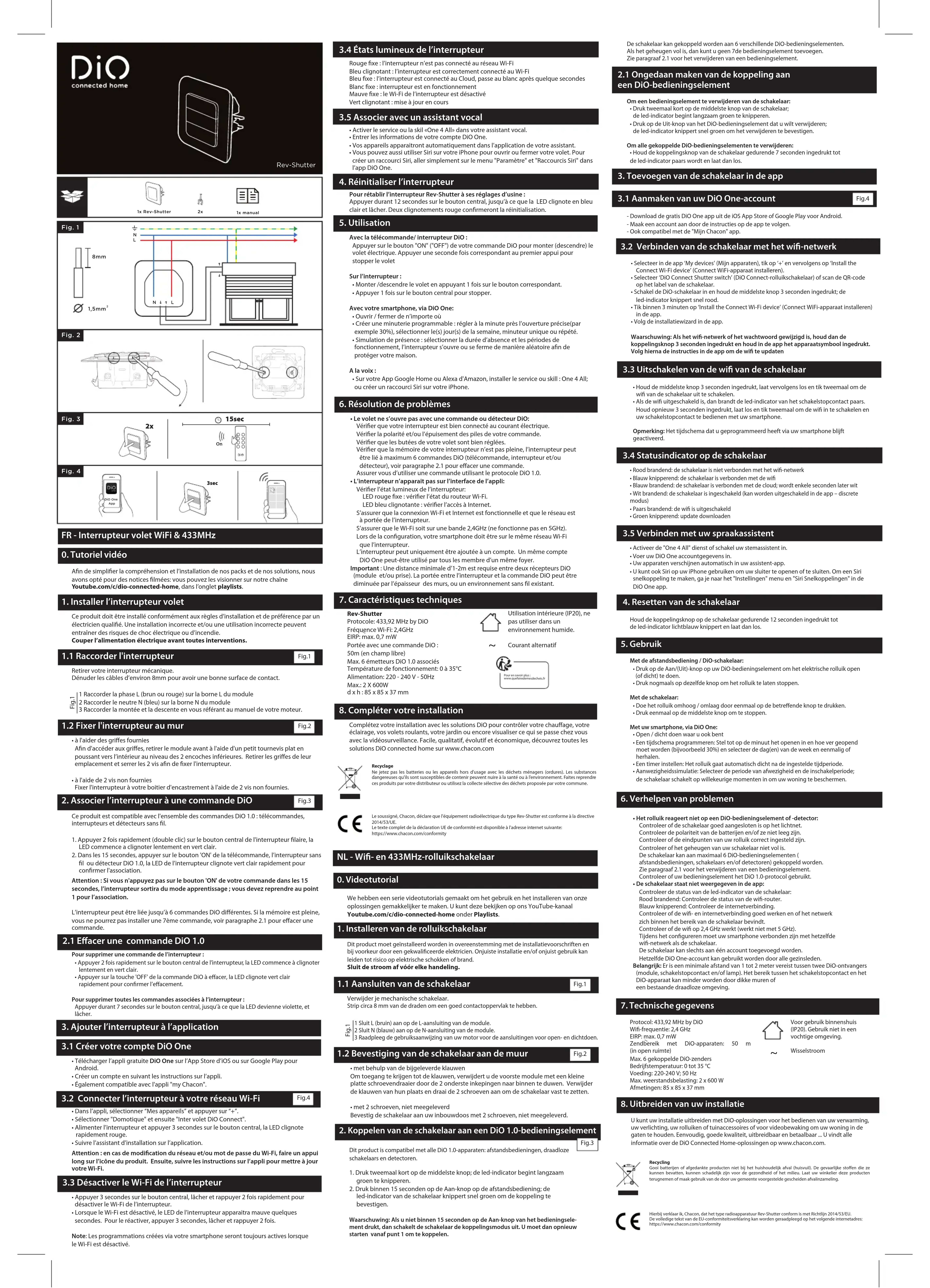

MODE D'EMPLOI REVSHUTTER DIO

2. Associer l’interrupteur à une commande DiO

1. Installer l’interrupteur volet

FR - Interrupteur volet WiFi & 433MHz NL - Wi- en 433MHz-rolluikschakelaar Rev-Shutter

2.1 Eacer une commande DiO 1.0

7. Caractéristiques techniques

3.2 Connecter l’interrupteur à votre réseau Wi-Fi

3.3 Désactiver le Wi-Fi de l’interrupteur

3.4 États lumineux de l’interrupteur

3. Ajouter l’interrupteur à l’application

3.1 Créer votre compte DiO One

1x Rev-Shutter An de simplier la compréhension et l’installation de nos packs et de nos solutions, nous avons opté pour des notices lmées: vous pouvez les visionner sur notre chaîne Youtube.com/c/dio-connected-home, dans l’onglet playlists. Ce produit doit être installé conformément aux règles d’installation et de préférence par un électricien qualié. Une installation incorrecte et/ou une utilisation incorrecte peuvent entraîner des risques de choc électrique ou d’incendie. Couper l’alimentation électrique avant toutes interventions.

1.1 Raccorder l'interrupteur

Retirer votre interrupteur mécanique. Dénuder les câbles d’environ 8mm pour avoir une bonne surface de contact. 1 Raccorder la phase L (brun ou rouge) sur la borne L du module 2 Raccorder le neutre N (bleu) sur la borne N du module 3 Raccorder la montée et la descente en vous référant au manuel de votre moteur.

1.2 Fixer l'interrupteur au mur

• à l'aider des gries fournies An d'accéder aux gries, retirer le module avant à l'aide d'un petit tournevis plat en poussant vers l’intérieur au niveau des 2 encoches inférieures. Retirer les gries de leur emplacement et serrer les 2 vis an de xer l'interrupteur.

• à l'aide de 2 vis non fournies Fixer l'interrupteur à votre boitier d'encastrement à l'aide de 2 vis non fournies.

• Télécharger l’appli gratuite DiO One sur l’App Store d’iOS ou sur Google Play pour Android.

• Créer un compte en suivant les instructions sur l’appli.

• Également compatible avec l'appli "my Chacon". Rev-Shutter Protocole: 433,92 MHz by DiO Fréquence Wi-Fi: 2,4GHz EIRP: max. 0,7 mW Portée avec une commande DiO : 50m (en champ libre) Max. 6 émetteurs DiO 1.0 associés Température de fonctionnement: 0 à 35°C Alimentation: 220 - 240 V - 50Hz Max.: 2 X 600W d x h : 85 x 85 x 37 mm Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide. Courant alternatif

Avec la télécommande/ interrupteur DiO : Appuyer sur le bouton "ON" ("OFF") de votre commande DiO pour monter (descendre) le volet électrique. Appuyer une seconde fois correspondant au premier appui pour stopper le volet Sur l’interrupteur :

• Monter /descendre le volet en appuyant 1 fois sur le bouton correspondant.

• Appuyer 1 fois sur le bouton central pour stopper. Avec votre smartphone, via DiO One:

• Ouvrir / fermer de n’importe où

• Créer une minuterie programmable : régler à la minute près l’ouverture précise(par exemple 30%), sélectionner le(s) jour(s) de la semaine, minuteur unique ou répété.

• Simulation de présence : sélectionner la durée d’absence et les périodes de fonctionnement, l’interrupteur s’ouvre ou se ferme de manière aléatoire an de protéger votre maison. A la voix :

• Sur votre App Google Home ou Alexa d'Amazon, installer le service ou skill : One 4 All; ou créer un raccourci Siri sur votre iPhone.

6. Résolution de problèmes

• Le volet ne s’ouvre pas avec une commande ou détecteur DiO: Vérier que votre interrupteur est bien connecté au courant électrique. Vérier la polarité et/ou l’épuisement des piles de votre commande. Vérier que les butées de votre volet sont bien réglées. Vérier que la mémoire de votre interrupteur n’est pas pleine, l’interrupteur peut être lié à maximum 6 commandes DiO (télécommande, interrupteur et/ou détecteur), voir paragraphe 2.1 pour eacer une commande. Assurer vous d’utiliser une commande utilisant le protocole DiO 1.0.

• L’interrupteur n’apparait pas sur l’interface de l’appli: Vérier l’état lumineux de l’interrupteur: LED rouge xe : vérier l’état du routeur Wi-Fi. LED bleu clignotante : vérier l’accès à Internet. S’assurer que la connexion Wi-Fi et Internet est fonctionnelle et que le réseau est à portée de l’interrupteur. S’assurer que le Wi-Fi soit sur une bande 2,4GHz (ne fonctionne pas en 5GHz). Lors de la conguration, votre smartphone doit être sur le même réseau Wi-Fi que l’interrupteur. L’interrupteur peut uniquement être ajoutée à un compte. Un même compte DiO One peut-être utilisé par tous les membre d’un même foyer. Important : Une distance minimale d’1-2m est requise entre deux récepteurs DiO (module et/ou prise). La portée entre l’interrupteur et la commande DiO peut être diminuée par l’épaisseur des murs, ou un environnement sans l existant. Rouge xe : l’interrupteur n’est pas connecté au réseau Wi-Fi Bleu clignotant : l’interrupteur est correctement connecté au Wi-Fi Bleu xe : l’interrupteur est connecté au Cloud, passe au blanc après quelque secondes Blanc xe : interrupteur est en fonctionnement Mauve xe : le Wi-Fi de l’interrupteur est désactivé Vert clignotant : mise à jour en cours

3.5 Associer avec un assistant vocal

• Activer le service ou la skil «One 4 All» dans votre assistant vocal.

• Entrer les informations de votre compte DiO One.

• Vos appareils apparaitront automatiquement dans l’application de votre assistant.

• Vous pouvez aussi utiliser Siri sur votre iPhone pour ouvrir ou fermer votre volet. Pour créer un raccourci Siri, aller simplement sur le menu "Paramètre" et "Raccourcis Siri" dans l’app DiO One.

4. Réinitialiser l’interrupteur

Pour rétablir l’interrupteur Rev-Shutter à ses réglages d’usine : Appuyer durant 12 secondes sur le bouton central, jusqu’à ce que la LED clignote en bleu clair et lâcher. Deux clignotements rouge conrmeront la réinitialisation.

8. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre chauage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.chacon.com Le soussigné, Chacon, déclare que l'équipement radioélectrique du type Rev-Shutter est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://www.chacon.com/conformityRecyclageNe jetez pas les batteries ou les appareils hors d'usage avec les déchets ménagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre ces produits par votre distributeur ou utilisez la collecte sélective des déchets proposée par votre commune.• Dans l’appli, sélectionner “Mes appareils” et appuyer sur “+”. • Sélectionner "Domotique" et ensuite "Inter volet DiO Connect". • Alimenter l’interrupteur et appuyer 3 secondes sur le bouton central, la LED clignote rapidement rouge. • Suivre l’assistant d’installation sur l’application. Attention : en cas de modication du réseau et/ou mot de passe du Wi-Fi, faire un appui long sur l’icône du produit. Ensuite, suivre les instructions sur l’appli pour mettre à jour votre Wi-Fi. • Appuyer 3 secondes sur le bouton central, lâcher et rappuyer 2 fois rapidement pour désactiver le Wi-Fi de l’interrupteur. • Lorsque le Wi-Fi est désactivé, le LED de l’interrupteur apparaitra mauve quelques secondes. Pour le réactiver, appuyer 3 secondes, lâcher et rappuyer 2 fois. Note: Les programmations créées via votre smartphone seront toujours actives lorsque le Wi-Fi est désactivé. Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommandes, interrupteurs et détecteurs sans l.

1. Appuyer 2 fois rapidement (double clic) sur le bouton central de l'interrupteur laire, la

LED commence a clignoter lentement en vert clair.

2. Dans les 15 secondes, appuyer sur le bouton 'ON' de la télécommande, l’interrupteur sans

l ou détecteur DiO 1.0, la LED de l’interrupteur clignote vert clair rapidement pour conrmer l'association.

15sec Pour supprimer une commande de l’interrupteur :

• Appuyer 2 fois rapidement sur le bouton central de l’interrupteur, la LED commence à clignoter lentement en vert clair.• Appuyer sur la touche 'OFF' de la commande DiO à eacer, la LED clignote vert clair rapidement pour conrmer l’eacement.Pour supprimer toutes les commandes associées à l’interrupteur : Appuyer durant 7 secondes sur le bouton central, jusqu’à ce que la LED devienne violette, et lâcher. DiO One App

Attention : Si vous n'appuyez pas sur le bouton 'ON' de votre commande dans les 15 secondes, l’interrupteur sortira du mode apprentissage ; vous devez reprendre au point 1 pour l’association. L’interrupteur peut être liée jusqu’à 6 commandes DiO diérentes. Si la mémoire est pleine, vous ne pourrez pas installer une 7ème commande, voir paragraphe 2.1 pour eacer une commande.

• à l'aider des gries fournies An d'accéder aux gries, retirer le module avant à l'aide d'un petit tournevis plat en poussant vers l’intérieur au niveau des 2 encoches inférieures. Retirer les gries de leur emplacement et serrer les 2 vis an de xer l'interrupteur.
