MODE D'EMPLOI DM50CD DOMETIC

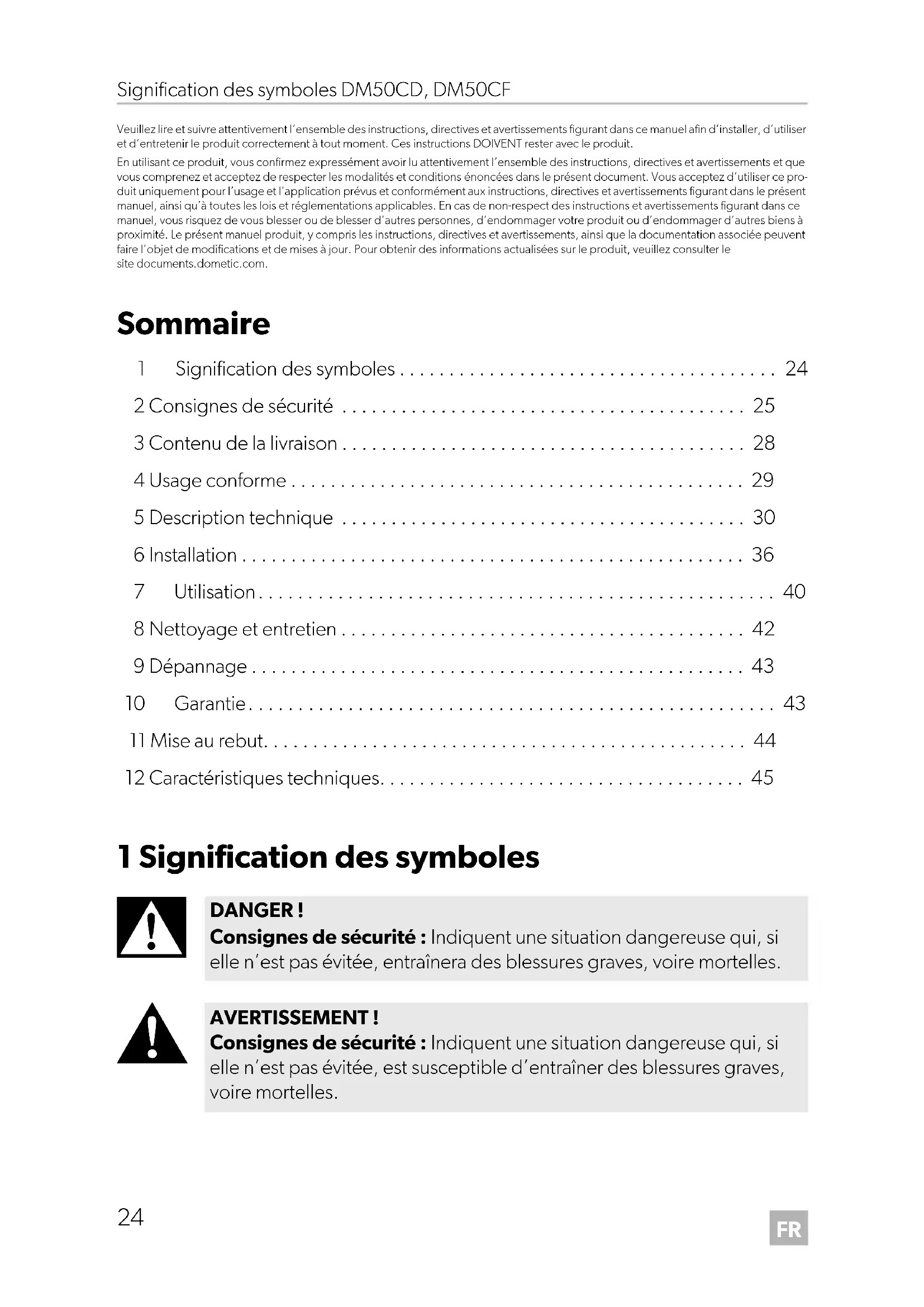

• Veuillez lire et suivre attentivement l’ensemble des instructions, directives et avertissements figurant dans ce manuel afin d’installer, d’utiliser et d’entretenir le produit correctement à tout moment. Ces instructions DOIVENT rester avec le produit. En utilisant ce produit, vous confirmez expressément avoir lu attentivement l’ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d’utiliser ce pro- duit uniquement pour l’usage et l’application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu’à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d’autres personnes, d’endommager votre produit ou d’endommager d’autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, veuillez consulter le site documents.dometic.com. Sommaire 1 Signification des symboles p. 24
• 2 Consignes de sécurité p. 25
• 3 Contenu de la livraison p. 28
• 4 Usage conforme p. 29
• 5 Description technique p. 30
• 6 Installation p. 36
• 7 Utilisation p. 40
• 8 Nettoyage et entretien p. 42
• 9 Dépannage p. 43
• 10 Garantie p. 43
• 11 Mise au rebut p. 44
• 12 Caractéristiques techniques 1 Signification des symboles p. 45

DANGER ! Consignes de sécurité : Indiquent une situation dangereuse qui, si elle n’est pas évitée, entraînera des blessures graves, voire mortelles. AVERTISSEMENT ! Consignes de sécurité : Indiquent une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’entraîner des blessures graves, voire mortelles.FR DM50CD, DM50CF Consignes de sécurité

2 Consignes de sécurité

2.1 Sécurité générale

AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles. Risque d’électrocution

• Assurez-vous que le minibar a été installé par un technicien qualifié conformément au manuel d’installation de Dometic.

• Si le minbar présente des dégâts visibles, ne le mettez pas en service.

• Si le câble de raccordement du minibar est endommagé, il doit être remplacé par le fabricant, un agent de service ou une personne de qualification similaire, afin d’éviter tout danger.

• Seul un opérateur qualifié est habilité à effectuer des réparations sur le minibar. Une réparation incorrecte peut entraîner de graves dangers.

• Veillez à ne pas coincer ni endommager le cordon d’alimentation lors de la mise en place du minibar.

• Ne placez pas de multiprises portables ou de blocs d’alimentation portables à l’arrière de l’appareil.

• Branchez l’appareil sur des prises permettant un raccordement appro- prié, en particulier lorsque l’appareil doit être relié à la terre. ATTENTION ! Consignes de sécurité : Indiquent une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’entraîner des blessures légères ou de gravité modérée. AVIS ! Indiquent une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des dommages matériels. REMARQUE Informations complémentaires sur l’utilisation de ce produit.FR Consignes de sécurité DM50CD, DM50CF

• Le réfrigérant du circuit frigorifique s’enflamme facilement. En cas d’endommagement du circuit frigorifique : – Éteignez le minibar. – Évitez toute flamme nue et/ou étincelle. – Aérez bien la pièce.

• Le circuit réfrigérant contient une faible quantité de liquide de réfrigé- rant écologique, mais inflammable. Il n’affecte pas la couche d’ozone et ne contribue pas à l’effet de serre. Une fuite de liquide réfrigérant peut prendre feu.

• Veillez à ne pas installer de composants électroniques et de sources lumineuses susceptibles de générer des étincelles ou des arcs élec- triques lors du fonctionnement normal ou anormal (ex. : relais, comp- teurs) dans la cavité d’installation du minibar.

• N’utilisez ou ne stockez pas le minibar dans des espaces confinés avec une aération faible ou inexistante.

• Après l’installation, il doit être possible de débrancher le minibar du secteur. Pour ce faire, la prise de courant doit être accessible ou un interrupteur doit être ajouté dans le câblage fixe, conformément aux règles de câblage.

• Veillez à ce que les orifices de ventilation situés sur le châssis du mini- bar ou dans la structure intégrée ne soient pas obstrués.

• N’utilisez pas d’appareils mécaniques ou d’autres moyens pour accé- lérer le processus de décongélation, outre ceux recommandés par le fabricant.

• N’ouvrez jamais le circuit frigorifique.

• N’utilisez aucun appareil électrique à l’intérieur du minibar, sauf s’ils sont recommandés par le fabricant pour cet usage. Risque d’explosion

• Ne stockez aucune substance explosive, telle que des aérosols conte- nant des propulsifs dans le minibar. Risque pour la santé

• Ce minibar peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou ont reçu des instructions sur l’utilisation du mini- bar en toute sécurité et comprennent les risques impliqués.

• Les enfants ne doivent pas jouer avec le minibar.FR DM50CD, DM50CF Consignes de sécurité

• Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance.

• Les enfants âgés de 3 à 8 ans peuvent remplir et vider le minibar.

ATTENTION ! Le non-respect de ces mises en garde peut entraî- ner des blessures légères ou de gravité modérée. Risque d’écrasement

• Ne touchez pas la charnière. Risque pour la santé

• Les produits alimentaires doivent être conservés dans leurs embal- lages originaux ou dans des récipients appropriés.

• Vérifiez que la tension indiquée sur la plaque signalétique correspond à l’alimentation électrique dont vous disposez.

• Ne stockez aucune substance corrosive ou contenant des solvants dans le minibar.

• L’isolation du dispositif de réfrigération contient des gaz inflammables et nécessite des procédures d’élimination spéciales. À la fin de son cycle de vie, remettez le dispositif de réfrigération à un centre de recy- clage approprié.

• Veillez à ce que l’ouverture d’évacuation soit toujours propre.

• Portez uniquement le minibar en position verticale.

2.2 Consignes de sécurité relatives au fonctionnement du

DANGER ! Le non-respect de cette mise en garde entraînera des blessures graves, voire mortelles. Risque d’électrocution

• Ne touchez pas les câbles dénudés à mains nues.

ATTENTION ! Le non-respect de ces mises en garde peut entraî- ner des blessures légères ou de gravité modérée. Risque d’électrocution

• Avant de mettre le minibar en service, assurez-vous que le câble et la prise d’alimentation électrique sont secs.FR Contenu de la livraison DM50CD, DM50CF

Risque pour la santé

• Assurez-vous de stocker uniquement des objets pouvant être refroidis à la température sélectionnée dans le minibar.

• Les aliments doivent être conservés dans leur emballage d’origine ou dans des récipients appropriés.

• Une ouverture prolongée de la porte peut entraîner une augmenta- tion significative de la température dans les compartiments du mini- bar.

• Nettoyez régulièrement les surfaces qui entrent en contact avec les ali- ments, ainsi que les systèmes de drainage accessibles.

• Si le minibar reste vide pendant une période prolongée : – Éteignez le minibar. – Dégivrez le minibar. – Nettoyez et séchez le minibar. – Laissez la porte ouverte pour éviter que des moisissures ne se for- ment à l’intérieur du minibar.

• Ne placez pas le minibar près de flammes nues ou d’autres sources de chaleur (bougies allumées, radiateurs, rayons solaires, fours à gaz, etc.).

• N’immergez jamais le minibar dans l’eau.

• Tenez le minibar et les câbles à l’abri de la chaleur et de l’humidité.

• Assurez-vous que les denrées alimentaires n’entrent pas en contact avec les parois du compartiment de réfrigération. 3 Contenu de la livraison Les principales solutions suivantes sont disponibles :

• Minibar DM50CD avec décor de la porte, sans verrou

• Minibar DM50CD avec décor de la porte, avec verrou

• Minibar DM50CF sans décor de la porte, sans verrou

• Minibar DM50CF sans décor de la porte, avec verrouFR DM50CD, DM50CF Usage conforme

4Usage conforme L’appareil de réfrigération (également appelé minibar) est destiné à être utilisé dans des applications domestiques et similaires, telles que :

• Dans les réfectoires des magasins, bureaux et autres lieux de travail

• Dans les maisons d’hôtes

• Par les clients des hôtels, motels et autres environnements de type résidentiel

• les gîtes et environnements similaires

• la restauration et les applications similaires non liées à la vente au détail Le minibar n’est pas adapté à une installation dans les caravanes ou mobile-homes. Le minibar est destiné à être installé dans un meuble ou une cavité murale dédiée. Le minibar est conçu exclusivement pour le refroidissement et le stockage de bois- sons et d’aliments dans des récipients fermés. Le minibar n’est pas adapté au stockage d’aliments surgelés et de médicaments ni à la congélation d’aliments. Ce minibar convient uniquement à l’usage et à l’application prévus, conformément au présent manuel d’instructions. Quantité Description 1 Minibar 1 Câble de raccordement CA 4 Vis ø 4 x 45 mm (ø 0,16 x 1,77 po.,montage) 4 Connecteur (montage) 1 Poignée DM50CD uniquement 2 Connecteur (montage de la poignée) DM50CD uniquement 2 Connecteur (panneau en bois) DM50CF version bois uniquement 1 Décor avec verrou (panneau en bois) DM50CF version bois avec verrou uniquement 2 Clé Version avec verrou uniquement 1 Instructions de montage et de serviceFR Description technique DM50CD, DM50CF

Ce manuel fournit les informations nécessaires à l’installation et/ou à l’utilisation cor- recte du minibar. Une installation, une utilisation ou un entretien inappropriés entraî- nera des performances insatisfaisantes et une éventuelle défaillance. Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant :

• d’un montage ou d’un raccordement incorrect, y compris d’une surtension

• d’un entretien inadapté ou de l’utilisation de pièces de rechange autres que les pièces de rechange d’origine fournies par le fabricant

• de modifications apportées au produit sans autorisation explicite du fabricant

• d’usages différents de ceux décrits dans ce manuel Dometic se réserve le droit de modifier l’apparence et les spécifications produit. 5 Description technique Le minibar comporte un tiroir principal pour bouteilles et canettes, ainsi qu’un petit tiroir pour des bouteilles miniatures et des snacks. Le tiroir principal peut accueillir 23 bouteilles d’une hauteur maximale de 27,5 cm (10,8 pouces). Le minibar DM50CD est livré avec un décor anthracite et une poignée. Le minibar DM50CF est livré sans décor et est préparé pour être intégré dans le décor de la porte de l’hôtel. Un verrou est proposé en option.FR DM50CD, DM50CF Description technique

Panneau avant Élément Description 1 Verrou (en option) 2 Poignée (DM50CD uniquement) 3 Décor de la porte (DM50CD uniquement)

Panneau arrière Élément Description 1 Stoppeur 2 Câble de raccordement CA 3 Égouttoir

Panneau de commande (à l’intérieur de l’appareil) Élément Description1Lampe2 LED erreur3 LED d’état4 Touche de réglage SET

Tiroir principal Élément Description 1 Petit porte-bouteille 2 Diviseur large 3 Séparateur 4 Doigt pour bouteilles 5 Petit diviseur

Petit tiroir Dimensions Élément Description 1 Diviseur rotatif 2 Range-bouteilles pour miniatures

6.1 Montage du minibar dans un meuble

Il y a quatre façons de monter le minibar dans un meuble.

1. Choisissez votre alternative d’installation préférée (fig. 7, page 15).

2. Tenez compte du renfoncement requis pour l’installation (fig. 8, page 16)

d représente l’épaisseur du décor de l’hôtel.

3. Tenez compte du positionnement correct du minibar et des orifices de ventila-

tion pour assurer un débit d’air correct (fig. 9, page 16).

4. Veillez à ce que l’espace entre l’arrière du minibar et le mur du meuble soit mini-

mal (fig. 6, page 13).

5. Réalisez les ouvertures de ventilation comme illustré : fig. 0, page 16.

ATTENTION ! Risque pour la santé Pour éviter tout risque dû à l’instabilité de l’appareil, celui-ci doit être fixé conformément aux instructions. NOTICE! Risque d’endommagement L’air passant par le tuyau d’entrée d’air ne doit pas être chauffé. Ne placez pas le minibar près de flammes nues ou d’autres sources de chaleur (radiateurs, rayons solaires, fours à gaz, etc.).FR DM50CD, DM50CF Installation

Renfoncement pour l’installation Débit d'air Ouvertures de ventilation C (+d)

6. Fixez le minibar avec les quatre vis (fig. a 1, page 17).

7. Insérez les quatre connecteurs (fig. a 2, page 17) dans l’alésage.

6.2 Raccordement électrique du minibar

➤ Branchez le câble de raccordement CA à la prise secteur CA. ✔ La LED état s’allume. ✔ L’intérieur du minibar commence à être réfrigéré.

6.3 Montage du décor de porte de l’hôtel

(DM 50C F uniquement) Le décor de la porte de l’hôtel doit satisfaire aux exigences suivantes :

• Poids maximum : 4 kg (8,8 lb.)

• Épaisseur maximale : 18 mm ( 0,7 po.) ➤ Fixez le décor avec quatre vis. Montage du verrou (version avec verrou uniquement)

1. Percez un trou de 35 mm (1,4 po.) de diamètre dans le décor.

2. Montez le verrou avec le décor pour verrou.

Élément Description 1 Vis ø 4 x 45 mm (ø 0,16 x 1,77 po.) 2 Connecteur

7.1 Économie d’énergie

• Ouvrez uniquement le minibar lorsque c’est nécessaire et le moins longtemps possible. • Évitez une température intérieure inutilement basse.
• Pour une consommation d’énergie optimale, positionnez les clayettes et les tiroirs conformément à leur position à la livraison.
• Vérifiez régulièrement que le joint de la porte est correctement positionné.
• Nettoyez régulièrement le condenseur pour enlever la poussière et les salissures.

7.2 Utilisation du minibar

Le minibar commence à refroidir dès qu’il est raccordé à une alimentation. En fonc- tionnement normal, la LED d’état est allumée. En cas d’erreur, la LED erreur clignote (voir chapitre « Dépannage », page 43).Mode VEILLE En mode « VEILLE », le compresseur s’arrête de fonctionner, et le minibar cesse de refroidir.Le mode « VEILLE » ne dure que 10 heures. Le minibar reprend automatiquement son mode de refroidissement normal après 10 heures. Si l’alimentation électrique est coupée puis rétablie pendant le mode « VEILLE », l’état du mode « VEILLE » ne sera pas affecté. SET

Activer le mode « VEILLE » : ➤ Appuyez brièvement sur le bouton de réglage (1). ✔ La lampe interne (3) s’éteint, la LED d’état (2) est toujours allumée. Le minibar s’arrête de refroidir. Quitter le mode « VEILLE » : ➤ Appuyez brièvement sur le bouton de réglage (1). ✔ La lampe interne (3) s’allume, la LED d’état (2) est toujours allumée. Le minibar recommence à refroidir.

7.3 Réglage de la température

Pour éviter de gâcher des aliments, notez les éléments suivants :

• Évitez autant que possible les variations de température. Ouvrez uniquement le minibar lorsque c’est nécessaire et le moins longtemps possible. Entreposez les denrées alimentaires de sorte que l’air puisse circuler librement entre eux.

• Le minibar est équipé d’une fonction de régulation automatique de la tempéra- ture. Sélectionnez la moyenne des valeurs de température possibles.

• Ajustez la température en fonction de la quantité et de la nature des denrées ali- mentaires. Par défaut, le minibar est réglé sur une température de refroidissement de 7 °C (47 °F) à une température ambiante de 25 °C (77 °F). SET

Vous pouvez utiliser le bouton de réglage (1) pour régler la température de refroidis- sement sur l’une des trois valeurs disponibles: 4°C, 7°C et 12°C (39°F, 45°F et 54 °F). Ce faisant, la température est modifiée dans l’ordre suivant : 4 °C … 7 °C … 12 °C … 4°C (39°F… 45°F… 54°F… 39°F), etc.

1. Appuyez sur le bouton de réglage (1) et maintenez-le enfoncé pendant 3 s

jusqu’à ce que la lampe située à l’intérieur (2) commence à clignoter.

2. Appuyez immédiatement une nouvelle fois sur le bouton de réglage (1).

✔ La lampe (2) indique la température réglée : – 4 °C (39 °F) : la lampe clignote cinq fois à trois intervalles – 7 °C (45 °F) : la lampe clignote trois fois à trois intervalles – 12 °C (54 °F) : la lampe clignote une fois à trois intervalles

8 Nettoyage et entretien

➤ Nettoyez l’appareil à l’intérieur et à l’extérieur de temps en temps avec un chiffon humide. REMARQUE Le minibar règle automatiquement la température de refroidissement sur 7 °C (45 °F) lorsqu’il est raccordé à une source d’alimentation. AVERTISSEMENT ! Danger de mort par électrocution Avant toute opération de nettoyage ou d’entretien de l’appareil, veillez à débrancher celui-ci du secteur. AVIS ! Risque d'endommagement

• Ne nettoyez jamais l’appareil à l’eau courante et ne le plongez jamais dans l’eau.

• N’utilisez ni détergents abrasifs, ni objets durs pour le nettoyage, ceux-ci pouvant endommager la glacière.

• N’utilisez pas d’appareils mécaniques ou d’autres moyens pour accélérer le processus de décongélation, outre ceux recommandés par le fabricant.FR DM50CD, DM50CF Dépannage

9Dépannage 10 Garantie Consultez les sections ci-dessous pour de plus amples informations relatives à la garantie et l’assistance dans le cadre de la garantie aux États-Unis, au Canada et dans toutes les autres régions.

10.1 États-Unis et Canada

GARANTIE LIMITÉE DISPONIBLE SUR

DOMETIC.COM Panne Cause possible Solution proposée L’appareil ne fonc- tionne pas, la LED d’état n’est pas allumée. La prise de courant alter- natif n’est pas sous ten- sion. ➤ Essayez une autre prise d’alimenta- tion. Le circuit d’alimentation est défectueux. La réparation doit être effectuée uni- quement par un agent de service agréé. L’appareil ne réfrigère pas (le connecteur est branché, la LED d’état est allumée). Compresseur défec- tueux La réparation doit être effectuée uni- quement par un agent de service agréé. La LED erreur clignote une fois par seconde. Le capteur de tempéra- ture est défectueux. La réparation doit être effectuée uni- quement par un agent de service agréé. L’appareil ne refroidit pas suffisamment, la LED d’état est allumée, la LED d’erreur n’est pas allumée. Compresseur défec- tueux La réparation doit être effectuée uni- quement par un agent de service agréé. Aération insuffisante ➤ Contrôlez l’aération. ➤ Nettoyez le filtre situé en dessous de l’appareil.FR Mise au rebut DM50CD, DM50CF

10.2 Toutes les autres régions

La période de garantie légale s’applique. Si le produit s’avérait défectueux, veuillez vous adresser à la succursale du fabricant située dans votre région (dome- tic.com/dealer) ou à votre revendeur. Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l’appareil les documents suivants :

• une copie de la facture avec la date d’achat

• un motif de réclamation ou une description du dysfonctionnement Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie. 11 Mise au rebut Recyclage des emballages Recyclage des produits contenant des piles non remplaçables, des batte- ries ou des sources lumineuses rechargeables : ➤ Dans la mesure du possible, jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet. ➤ Mettez le produit au rebut conformément à toutes les réglementations en vigueur. ➤ Le produit peut être mis au rebut gratuitement.FR DM50CD, DM50CF Caractéristiques techniques

12 Caractéristiques techniques Respectez les consignes d’utilisation EPA. DM50C D DM 50C F Tension : 120 Vw, 60 Hz Puissance frigorifique : max. 40 °C (104 °F) en dessous de la température ambiante réglable en trois étapes : 4 °C, 7 °C, 12 °C (39 °F, 45 °F, 54 °F) Volume total : 50 l ( 52.8 quarts américains) Charge de stockage interne maximale : 31 kg (68,3 lb.) Utilisation prévue à tempéra- ture ambiante : +16 °C à +32 °C (+61 °F à +90 °F) Émissions sonores : 60 Hz = 30,55 dB(A) Dimensions tiroir principal L x P x H : 423 x 372 x 275 mm (16,7 x 14,6 x 10,8 po.) Dimensions petit tiroir L x P x H : 159 x 285 x 88 mm (6,3 x 11,2 x 3,5 po.) Dimensions (l x p x h) : 550 x 508 x 423 mm (21,7 x 20 x 16,7 po.) 550 x 478 x 423 mm (21,7 x 18,8 x 16,7 po.) Poids : 22,0 kg (48,5 lb.) 22,6 kg (49,8 lb.) Fluide frigorigène : R600a Quantité de fluide frigorigène : 17 g (0,6 oz.) Contrôle/certification :ES Explicación de los símbolos DM50CD, DM50CF
