MODE D'EMPLOI TE 222 HILTI

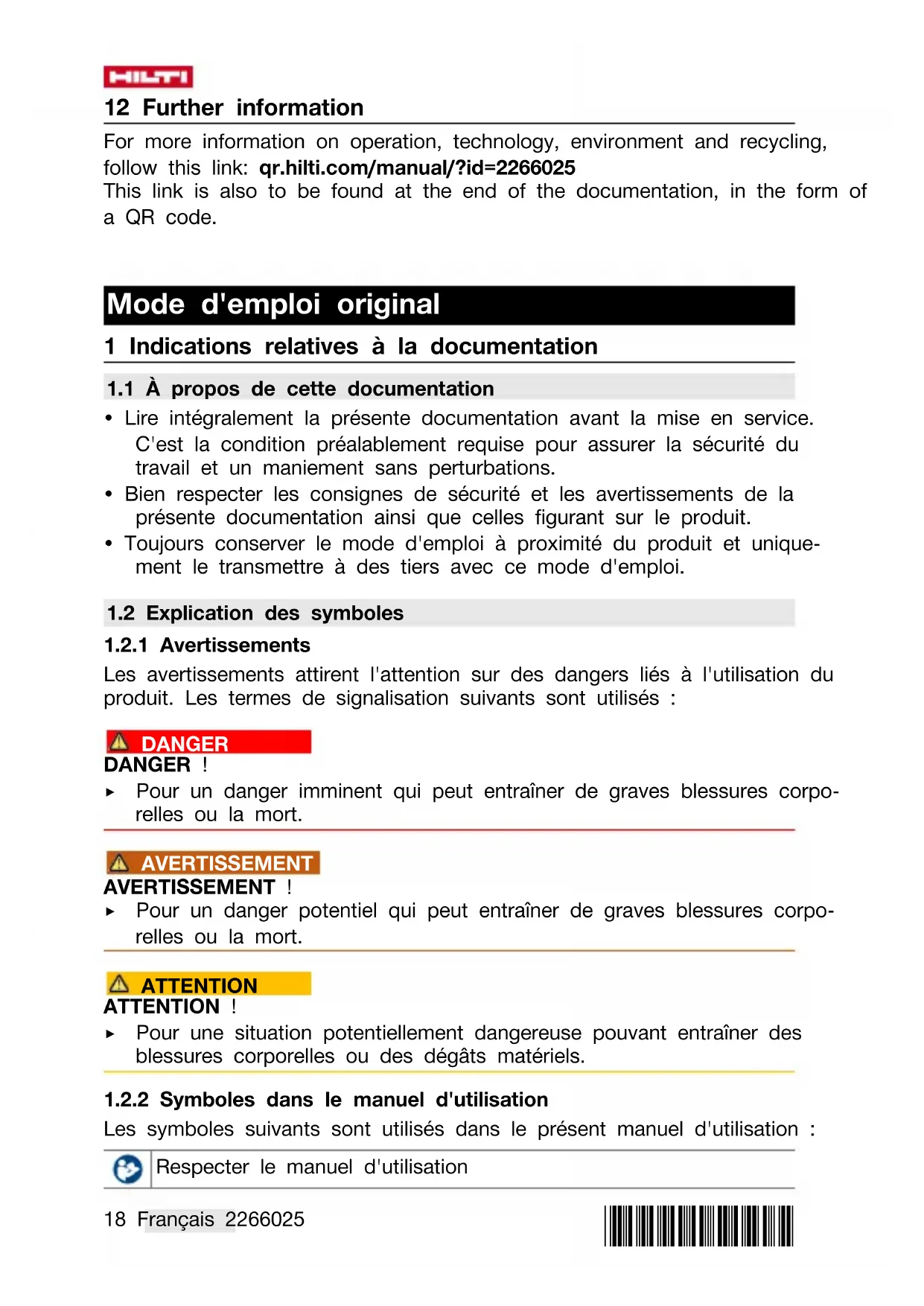

1.1 À propos de cette documentation

• Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations.

• Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.

• Toujours conserver le mode d'emploi à proximité du produit et unique- ment le transmettre à des tiers avec ce mode d'emploi.

1.2 Explication des symboles

1.2.1 Avertissements

Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés : DANGER DANGER ! ▶ Pour un danger imminent qui peut entraîner de graves blessures corpo- relles ou la mort. AVERTISSEMENT AVERTISSEMENT ! ▶ Pour un danger potentiel qui peut entraîner de graves blessures corpo- relles ou la mort. ATTENTION ATTENTION ! ▶ Pour une situation potentiellement dangereuse pouvant entraîner des blessures corporelles ou des dégâts matériels.

1.2.2 Symboles dans le manuel d'utilisation

Les symboles suivants sont utilisés dans le présent manuel d'utilisation : Respecter le manuel d'utilisation*2266025* 2266025 Français 19 Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur

1.2.3 Symboles dans les illustrations

Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à l'illustration correspondante au début du présent manuel d'utilisation. La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte. Les numéros de position sont utilisés dans l'illustration Vue d’en- semble et renvoient aux numéros des légendes dans la section Vue d'ensemble du produit. Ce signe doit inviter à manier le produit en faisant particulièrement attention.

1.3 Symboles spécifiques au produit

1.3.1 Symboles sur le produit

Les symboles suivants peuvent être utilisés sur le produit : Le produit prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et Android. Courant continu Accu lithium-ions Perçage sans percussion Perçage avec percussion Sens de rotation droite/gauche Vitesse nominale à vide Ne jamais utiliser l'accu comme outil de percussion. Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages. Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu.20 Français 2266025 *2266025* Si présent sur le produit, c'est que le produit a été certifié conformé- ment aux normes en vigueur par cet organisme de certification pour le marché nord-américain et canadien.

1.4 Informations produit

Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être spécialement instruit quant aux dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu. La désignation du modèle et le numéro de série figurent sur sa plaque signalétique. ▶ Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous seront demandées lorsque vous contactez nos revendeurs ou services après-vente. Caractéristiques produit Perforateur-burineur SDS-Plus TE 2-22 Génération 03 N° de série 2 Sécurité

2.1 Indications générales de sécurité pour les appareils électriques

AVERTISSEMENT Lire toutes les consignes de sécurité et instruc- tions, illustrations et caractéristiques techniques, qui accompagnent cet outil électroportatif. Tout manquement à l'observation des instruc- tions suivantes risque de provoquer une électrocution, un incendie et/ou de graves blessures. Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations futures. La notion d'« outil électroportatif » mentionnée dans les consignes de sécurité se rapporte à des outils électriques raccordés au secteur (avec câble d'alimentation) et à des outils électriques sur accu (sans câble d'alimentation). Sécurité sur le lieu de travail ▶ Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. ▶ Ne pas faire fonctionner les outils électriques en atmosphère explo- sive et où se trouvent des liquides, des gaz ou poussières inflam- mables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.*2266025* 2266025 Français 21 ▶ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électroportatif. En cas d'inattention il y a risque de perdre le contrôle de l'appareil. Sécurité relative au système électrique ▶ La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique.

Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. ▶ Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électroportatif augmentera le risque d'un choc électrique. ▶ Ne jamais utiliser le câble de raccordement à d'autres fins que celles prévues, telles que pour porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le câble de raccordement à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties en mouvement. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc électrique. ▶ Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement des câbles de rallonge homologués pour les applications exté- rieures. L’utilisation d’un câble de rallonge homologué pour les applica- tions extérieures réduit le risque d’un choc électrique. ▶ Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur de protection réduit le risque d'une décharge électrique. Sécurité des personnes

Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves. ▶ Utiliser un équipement de protection personnel et toujours por- ter une protection pour les yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de sécurité an- tidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil électroportatif, réduiront le risque de blessures des personnes.

Éviter une mise en service par mégarde. S'assurer que l'outil électroportatif est arrêté avant de le brancher à la source de22 Français 2266025 *2266025* courant et/ou à l'accu, de le prendre ou de le porter. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement peut entraîner des accidents. ▶ Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. ▶ Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet un meilleur contrôle de l'outil électro- portatif dans des situations inattendues. ▶ S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement. ▶ Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration de la poussière peut réduire les risques dus aux poussières. ▶ Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles de sécurité applicables aux outils électriques, même si l'on est utilisateur chevronné après de fré- quentes utilisations de l'outil électroportatif. Un manque d'attention peut conduire à de graves blessures en quelques fractions de seconde. Utilisation et maniement de l'outil électroportatif ▶ Ne pas forcer l'appareil. Utiliser l'outil électroportatif adapté au travail à effectuer. Un outil électroportatif approprié réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été conçu. ▶ Ne pas utiliser d'outil électroportatif dont l'interrupteur est défec- tueux. Tout outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. ▶ Débrancher la fiche de la prise de courant et/ou l'accu amovible avant d'effectuer des réglages sur l'appareil, de changer les acces- soires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde de l'outil électroportatif. ▶ Conserver les outils électroportatifs non utilisés hors de portée des enfants. Ne permettre l'utilisation de l'appareil à aucune personne qui ne soit pas familiarisée avec celui-ci ou qui n'a pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de personnes non initiées. ▶ Prendre soin des outils électroportatifs et des accessoires. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de sorte que le bon fonctionnement de l'outil électro- portatif s'en trouve entravé. Faire réparer les parties endommagées*2266025* 2266025 Français 23 avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. ▶ Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. ▶ L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à ces instructions. Tenir éga- lement compte des conditions de travail et du travail à réaliser. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. ▶ Veiller à ce que les poignées et surfaces de préhension soient toujours être sèches, propres et exemptes de traces de graisse ou d'huile. Avec des poignées et surfaces de préhension glissantes, la sécurité et le contrôle de l'outil électroportatif ne peuvent être assurés dans des situations inopinées. Utilisation et maniement de l'outil sur accu ▶ Ne charger les accus que dans des chargeurs recommandés par le fabricant. Si un chargeur approprié à un type spécifique d'accus est utilisé avec des accus non recommandés pour celui-ci, il y a risque d'incendie. ▶ Dans les outils électroportatifs, utiliser uniquement les accus spé- cialement prévus pour ceux-ci. L'utilisation de tout autre accu peut entraîner des blessures et des risques d'incendie. ▶ Tenir l'accu non utilisé à l'écart de tous objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court- circuit entre les contacts d'accu peut provoquer des brûlures ou un incendie.

En cas d'utilisation abusive, du liquide peut sortir de l'accu. Éviter tout contact avec ce liquide. En cas de contact par mégarde, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accu peut entraîner des irritations de la peau ou causer des brûlures. ▶ Ne pas utiliser d'accu endommagé ou modifié. Des accus endom- magés ou modifiés peuvent avoir un comportement imprévisible et provoquer un incendie, une explosion ou engendrer un risque de bles- sures. ▶ Ne jamais exposer l'accu au feu ou à des températures trop élevées. Le feu ou des températures supérieures à 130 °C (265 °F) peuvent provoquer une explosion. ▶ Suivre toutes les instructions de charge et ne jamais charger l'accu ou l'outil sur accu hors de la plage de températures spécifiée dans le manuel d'utilisation. Une charge inappropriée ou hors de la plage24 Français 2266025 *2266025* de températures spécifiée risque d'endommager l'accu et accroître le risque d'incendie. Service ▶ L'outil électroportatif doit uniquement être réparé par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil. ▶ Ne jamais entretenir d'accus endommagés. Toutes les opérations d'entretien sur des accus doivent exclusivement être réalisées par le fabricant ou un prestataire de service client agréé.

2.2 Indications générales de sécurité applicables aux burineurs

▶ Porter un casque antibruit. Le bruit peut entraîner des pertes auditives. ▶ Utiliser la poignée supplémentaire livrée avec l'appareil. La perte de contrôle peut entraîner des blessures. ▶ Tenir l’appareil par les surfaces isolées des poignées lors des travaux pendant lesquels l'outil utilisé risque de toucher des câbles électriques cachés. Le contact avec un câble sous tension risque de mettre les parties métalliques de l’appareil sous tension et de provoquer une décharge électrique.

2.3 Consignes de sécurité supplémentaires

Sécurité des personnes ▶ Utiliser le produit et les accessoires uniquement s'ils sont en parfait état. ▶ Ne jamais entreprendre de manipulation ni de modification sur le produit ou les accessoires. ▶ Porter des gants de protection pour changer d'outil, car l'outil amovible et le porte-outil peuvent être très chaud après utilisation. ▶ Du fait de ses applications, le produit possède un couple de rotation élevé. Toujours tenir le produit des deux mains par les poignées prévues à cet effet. L'utilisateur doit être préparé à l'éventualité d'un blocage soudain de l'outil. ▶ S'assurer que la poignée latérale est bien montée et correctement serrée. Toujours saisir la poignée latérale de l'extérieur. ▶ Il y a risque de projection d'éclats de matériau lors de l'usinage. Les éclats de matériau peuvent entraîner des blessures corporelles et aux yeux. Pendant l'utilisation du produit, porter des lunettes de protection, un casque de protection et un casque antibruit. Si aucun dispositif d'aspiration des poussières n'est utilisé, porter en outre un masque respiratoire léger. ▶ Lors de travaux d'ajourage, protéger l'espace du côté opposé aux travaux. Des morceaux de matériaux risquent d'être éjectés et / ou de tomber, et de blesser d'autres personnes.*2266025* 2266025 Français 25 ▶ Lors du burinage de plafonds, de murs et de planchers, veiller à conserver une position sûre et stable. Une percée soudaine peut déséquilibrer l'opérateur. ▶ Éviter de toucher des pièces en rotation – Risque de blessures ! ▶ Gardez toujours les ouïes d'aération dégagées. Risque de brûlures si les ouïes d'aération sont couvertes ! ▶ Ne mettre le produit en marche qu'après l'avoir mis en position de travail. ▶ Ne pas travailler dans un environnement très poussiéreux. ▶ La poussière générée par le meulage, le ponçage, le tronçonnage et le forage peut contenir des produits chimiques dangereux. Par exemple : plomb ou peinture à base de plomb ; brique, béton et autres produits de maçonnerie, pierre naturelle et autres produits contenant des silicates ; certains bois, tels que le chêne, le hêtre et le bois traité chimiquement ; amiante ou matériaux contenant de l'amiante. Déterminer l'exposition de l'opérateur et personnes se trouvant dans l'entourage en fonction de la classe de danger des matériaux traités. Prendre les mesures nécessaires pour maintenir l'exposition à un niveau sûr, par exemple en utilisant un système de collecte des poussières ou en portant une protection respiratoire appropriée. Mesures générales visant à réduire l'exposition : ▶ Travailler dans un endroit bien ventilé ▶ Éviter le contact prolongé avec la poussière ▶ Faire en sorte que la poussière soit dirigée loin du visage et du corps ▶ Porter des vêtements de protection et laver les zones exposées à l'eau et au savon ▶ Faire régulièrement des pauses et des exercices pour favoriser l'irrigation sanguine dans les doigts. En cas de travaux prolongés, les fortes vibrations peuvent perturber la circulation dans les vaisseaux sanguins ou le système nerveux dans les doigts, les mains ou le poignet. ▶ Ne jamais regarder directement dans la lumière (LED) et ne jamais orienter la lumière directement dans le visage d'une personne. Il y a risque d'éblouissement. ▶ Éviter toute pénétration d'humidité. Un court-circuit causé par l'humidité peut entraîner un incendie ou des brûlures. ▶ Risque de blessures dues à la chute d'outils et/ou d'accessoires. Avant de commencer à travailler, contrôler si l'accu et l'accessoire monté sont solidement fixés. ▶ Ne pas fixer de mousqueton de ceinture à ce produit. Sécurité relative au système électrique ▶ Avant d'entamer le travail, vérifier qu'il n'y a pas de câbles ou gaines électriques, tuyaux de gaz ou d’eau cachés dans la zone d'intervention. Les parties métalliques externes du produit peuvent provoquer un choc électrique ou une explosion si vous endommagez une ligne électrique, une conduite de gaz ou une conduite d'eau.26 Français 2266025 *2266025* Utilisation et emploi soigneux de l’outil électroportatif ▶ Arrêter immédiatement le produit si l'outil se bloque. Le produit peut dévier latéralement. ▶ Attendre jusqu'à ce que le produit soit complètement arrêté avant de le déposer.

2.4 Utilisation et emploi soigneux des batteries

▶ Respecter les consignes de sécurité suivantes relatives à la mani- pulation et à l'utilisation des accus Li-Ion. Le non-respect de telles mesures risque de provoquer des irritations cutanées, des blessures graves corrosives, des brûlures chimiques, des incendies et/ou des ex- plosions. ▶ Utiliser les accus uniquement dans un état techniquement impeccable. ▶ Traiter les accus avec soin pour éviter les endommagement et les fuites de liquides très nocifs pour la santé ! ▶ Les accus ne doivent en aucun cas être modifiés ou manipulés ! ▶ Les accus ne doivent pas être démontés, écrasés, chauffés à une température supérieure à 80 °C (176 °F) ou jetés au feu. ▶ Ne pas utiliser ni recharger d'accus ayant subi un choc ou ayant été endommagés de quel-qu’autre manière. Vérifier régulièrement l'absence de traces d'endommagement sur les accus. ▶ Ne jamais utiliser d'accus recyclés ou réparés. ▶ Ne jamais utiliser l'accu ni aucun outil électrique sans fil comme outil de percussion. ▶ Ne jamais exposer les accus à un rayonnement direct du soleil, des températures élevées, des étincelles ou des flammes nues. Il y a alors risque d'explosions. ▶ Ne jamais toucher les pôles avec les doigts, des outils, des bijoux ou tout autre objet métallique. Cela peut endommager l'accu et entraîner des dommages matériels et des blessures. ▶ Maintenir les accus à l'abri de la pluie, de l'humidité et des liquides. Toute pénétration d'humidité risque de provoquer un court-circuit, des chocs électriques, des brûlures, des incendies ou des explosions. ▶ Utiliser exclusivement les chargeurs et outils électriques prévus pour le type d'accu considéré. Respecter à ce sujet les indications du mode d'emploi correspondant. ▶ Ne pas utiliser ni stocker l'accu dans des environnements présentant des risques d'explosion.*2266025* 2266025 Français 27 ▶ Si l'accu est trop chaud pour être touché, il est probablement défec- tueux. Placer l'accu dans un endroit bien visible, non inflammable et suffisamment éloigné de matériaux inflammables. Laisser l'accu refroidir. Si, après une heure, l'accu est toujours trop chaud pour être saisi, c'est qu'il est défectueux. Contacter le service après-vente Hilti ou consulter le document « Instructions de sécurité et d'utilisation pour les accus LiIon Hilti ». Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. → Page 34 Lire les remarques relatives à la sécurité et à l'utilisation des accus LiIon Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi. 3 Description

3.1 Vue d'ensemble du produit 1

Sélecteur de fonction

Inverseur du sens de rotation droite / gauche avec protec- tion de transport

Variateur électronique de vi- tesse

Ouverture de montage pour les accessoires

Bouton de déverrouillage de l'accu

Indicateur d'état – Accu

3.2 Utilisation conforme à l'usage prévu

Le produit décrit est un perforateur-burineur sur accu SDSPlus. Il a été conçu pour le perçage dans les ouvrages de maçonnerie et le perçage avec percussion dans le béton et les ouvrages de maçonnerie.

• Pour ce produit, utiliser exclusivement des accus LiIon Hilti Nuron de la série B 22. Pour une puissance optimale, Hilti recommande pour ce produit les accus indiqués dans le tableau à la fin de ce mode d'emploi.

• Pour ces accus, n'utiliser que des chargeurs Hilti des séries indiquées dans le tableau à la fin de ce mode d'emploi.

Perforateur-burineur SDSPlus, poignée latérale, butée de profondeur, no- tice d'utilisation. D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group28 Français 2266025 *2266025*

3.4 Affichages de l'accu Li-Ion

Les accus LiIon Hilti Nuron peuvent afficher l'état de charge, les messages d'erreur et l'état de l'accu.

3.4.1 Affichages de l'état de charge et des messages d'erreur

AVERTISSEMENT Risque de blessures en cas de chute de l'accu ! ▶ Lorsque l'accu est inséré et après voir appuyé sur la touche de dé- verrouillage, s'assurer que l'accu est correctement réenclenché dans le produit utilisé. Pour consulter un des affichages suivants, appuyer brièvement sur la touche de déverrouillage de l'accu. L'état de charge et les dysfonctionnements possibles sont affichés en permanence tant que le produit raccordé est allumé. État Signification Quatre (4) DEL sont allumées en vert en continu État de charge : de 100 % à 71 % Trois (3) DEL sont allumées en vert en continu État de charge : de 70 % à 51 % Deux (2) DEL sont allumées en vert en continu État de charge : de 50 % à 26 % Une (1) DEL est allumée en vert en continu État de charge : de 25 % à 10 % Une (1) DEL clignote lentement en vert État de charge : < 10 % Une (1) DEL clignote rapidement en vert L'accu Li-Ion est entièrement dé- chargé. Charger l'accu. Si la DEL continue de clignoter ra- pidement après la charge de l'accu, s'adresser au S.A.V. Hilti. Une (1) DEL clignote rapidement en jaune L'accu Li-Ion ou le produit corres- pondant est surchargé, trop chaud, trop froid ou il y a un autre défaut. Amener le produit et l'accu à la température de travail recomman- dée et ne pas surcharger le produit pendant son utilisation. Si le message ne disparaît pas, s'adresser au S.A.V. Hilti.*2266025* 2266025 Français 29 État Signification Une (1) DEL est allumée en jaune L'accu Li-Ion ainsi que le produit connecté ne sont pas compatibles. Merci de s'adresser au S.A.V Hilti. Une (1) DEL clignote rapidement en rouge L'accu Li-Ion est verrouillé et ne peut plus être utilisé. Merci de s'adresser au S.A.V Hilti.

3.4.2 Affichages de l'état de l'accu

Pour consulter l'état de l'accu, maintenir la touche de déverrouillage enfon- cée pendant plus de trois secondes. Le système ne détecte aucun dysfonc- tionnement potentiel de la batterie dû à une utilisation incorrecte, par ex. chute, piqûres, dommages externes dus à la chaleur, etc. État Signification Toutes les DEL forment un che- nillard, puis une (1) DEL est allumée en vert en continu. L'accu peut continuer à être utilisé. Toutes les DEL forment un che- nillard, puis une (1) DEL clignote rapidement en jaune. L'interrogation de l'état de l'accu n'a pas pu être terminée. Répéter la procédure ou s'adresser au S.A.V. Hilti. Toutes les DEL forment un che- nillard, puis une (1) DEL est allumée en rouge en continu. Si un produit raccordé peut conti- nuer à être utilisé, la capacité ré- siduelle de l'accu est inférieure à 50 %. Si un produit raccordé ne peut plus être utilisé, l'accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s'adresser au S.A.V Hilti. 4 Caractéristiques techniques Poids sans accu 2,3 kg (5,1 lb) Énergie libérée par coup selon la procédure EPTA 05 1,5 J Plage de perçage dans le béton/la brique (perçage avec percussion) 3/16 in … 5/8 in Température de service en cours de service −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Température de stockage −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉)30 Français 2266025 *2266025*

Tension nominale de l'accu 21,6 V Poids de l'accu Voir à la fin de ce mode d'em- ploi Température de service en cours de service −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Température de stockage −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Température de l'accu au début de la charge −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) 5 Préparatifs AVERTISSEMENT Risque de blessures du fait d'une mise en marche inopinée ! ▶ Avant d'insérer l'accu, s'assurer que le produit correspondant est bien sur arrêt. ▶ Retirer le bloc-accu, avant d’effectuer des réglages sur l’appareil ou de changer les accessoires. Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.

5.1 Recharge de l'accu

1. Avant de commencer la charge, lire le mode d'emploi du chargeur.

2. Veiller à ce que les contacts de l'accu et du chargeur sont propres et

3. Charger l'accu à l'aide d'un chargeur homologué. → Page 27

5.2 Introduction de l'accu

AVERTISSEMENT Risque de blessures du fait d'un court-circuit ou de la chute de l'accu ! ▶ Avant d'insérer l'accu dans l'appareil, s'assurer que les contacts de l'accu et les contacts sur le produit sont exempts de corps étrangers. ▶ S'assurer que l'accu s'encliquette toujours correctement.

1. L'accu doit être entièrement chargé avant la première mise en service.

2. Introduire l'accu dans le produit jusqu'à ce qu'il s'enclenche de manière

3. Vérifier que l'accu est bien en place.*2266025*

5.3 Retrait de l'accu

1. Appuyer sur la touche de déverrouillage de l'accu.

2. Retirer l'accu hors du produit.

5.4 Montage de la poignée latérale 2

1. Tourner le dispositif de serrage (collier de serrage) sur la poignée latérale

2. Pousser le dispositif de serrage (collier de serrage) vers l'avant sur le

porte-outil jusqu'à la rainure prévue à cet effet.

3. Placer la poignée latérale dans la position souhaitée.

4. Tourner le dispositif de serrage (collier de serrage) sur la poignée latérale

5.5 Montage et ajustage de la butée de profondeur 3

1. Appuyer sur la touche de déverrouillage sur la poignée latérale et la

2. Faire glisser la jauge de profondeur par l'avant dans l'alésage prévu à

cet effet sur la poignée latérale. Régler la butée de profondeur sur la profondeur de perçage souhaitée.

3. Relâcher la touche de déverrouillage.

▶ La butée de profondeur est verrouillée.

5.6 Mise en place de l'outil amovible 4

Graisser légèrement l'emmanchement de l'outil amovible. Utiliser exclusivement de la graisse Hilti d'origine. Une graisse inadé- quate peut provoquer des dommages sur le produit.

1. Emmancher l’outil amovible à fond dans le porte-outil et le tourner en

appuyant légèrement jusqu'à ce qu'il s'encliquette de manière audible.

2. Une fois mis en place, vérifier que l'outil est bien serré dans le dispositif

de verrouillage en tirant dessus. ▶ Le produit est prêt à fonctionner.

5.7 Retrait de l'outil amovible 5

ATTENTION Risque de blessures entraînées par l'outil amovible ! L'outil amovible peut être brûlant ou présenter des arêtes vives. ▶ Porter des gants de protection pour changer d'outil amovible.

1. Retirer le dispositif de verrouillage de l'outil jusqu'à la butée.

5.8 Sécurité anti-chute

AVERTISSEMENT Risque de blessures en cas de chute de l'outil et/ou des accessoires ! ▶ Utiliser uniquement la longe porte-outil Hilti recommandée pour votre produit. ▶ Contrôler l'état du point de fixation de la longe porte-outil avant chaque utilisation. Respecter les directives nationales en vigueur pour les travaux en hauteur. En tant que protection anti-chute pour ce produit, utiliser exclusivement une combinaison de la sécurité anti-chute Hilti avec la longe porte-outil Hilti #2261970. ▶ Fixer la sécurité anti-chute dans les ouvertures de montage pour acces- soires. Vérifier qu'elle tient bien. ▶ Fixer un mousqueton de la longe porte-outil dans la sécurité anti-chute et le second mousqueton sur une structure porteuse. Vérifier qu'elle tient bien. Respecter les modes d'emploi de la sécurité anti-chute Hilti et de la longe porte-outil Hilti. 6 Utilisation Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.

6.1 Mise en marche et à l'arrêt

1. Pour mettre le produit en marche, appuyer sur l'interrupteur de com-

2. Relâcher l'interrupteur de commande pour arrêter le produit.

6.2 Sens de rotation 6

▶ Régler le sens de rotation. ▶ L'interrupteur s'encliquette dans cette position.

6.3 Sélecteur de fonction 7

Régler le sélecteur de fonction sur la fonction souhaitée. Risque d'endommagement ! Le sélecteur de fonction ne doit pas être actionné pendant le fonctionnement.*2266025* 2266025 Français 33 Perçage sans percussion

Tourner le sélecteur de fonction sur . Perçage avec percussion

Tourner le sélecteur de fonction sur . 7 Nettoyage et entretien AVERTISSEMENT Risque de blessures lorsque l'accu est inséré ! ▶ Toujours retirer l'accu avant tous travaux de nettoyage et d'entretien ! Entretien du produit

• Éliminer avec précaution les saletés récalcitrantes.

• Le cas échéant, nettoyer soigneusement les ouïes d’aération à l'aide d'une brosse sèche et douce.

• Nettoyer le carter de l'appareil uniquement avec un chiffon légèrement humide. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pièces en plastique.

• Utiliser un chiffon propre et sec pour nettoyer les contacts du produit. Entretien des accus Liion

• Ne jamais utiliser un accu dont les ouïes d'aération sont bouchées. Nettoyer soigneusement les ouïes d’aération à l'aide d'une brosse sèche et douce.

• Éviter d'exposer inutilement l'accu à la poussière ou à la saleté. Ne jamais exposer l'accu à une forte humidité (par exemple en l'immergeant dans de l'eau ou en le laissant sous la pluie). Si l'accu a été trempé, le traiter comme un accu endommagé. L'isoler dans un récipient ininflammable et s'adresser au S.A.V. Hilti.

• Veiller à ce que l'accu soit toujours exempt de traces de graisse et d'huile étrangères. Ne pas laisser de la poussière ou de la saleté s'accumuler inutilement sur l'accu. Nettoyer l'accu avec une brosse sèche et douce ou un chiffon propre et sec. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pièces en plastique. Ne pas toucher les contacts de l'accu et ne pas enlever la graisse appliquée en usine sur les contacts.

• Nettoyer le carter de l'appareil uniquement avec un chiffon légèrement humide. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pièces en plastique. Entretien

• Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.

• Ne pas utiliser le produit en cas d'endommagements et/ou de dysfonc- tionnements. Faire immédiatement réparer le produit par le S.A.V. Hilti.34 Français 2266025 *2266025*

• Après des travaux de nettoyage et d'entretien, vérifier si tous les équi- pements de protection sont bien en place et fonctionnent parfaitement. Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group 8 Transport et stockage des outils sur accu et des accus Transport ATTENTION Mise en marche inopinée lors du transport ! ▶ Toujours retirer les accus avant de transporter les produits ! ▶ Retirer le ou les accus. ▶ Ne jamais transporter les accus en vrac. Pendant le transport, les accus doivent être protégés des vibrations et chocs excessifs, isolés de tout matériau conducteur ou autre accu, pour éviter qu'ils n'entrent en contact avec d'autres pôles de batterie et qu'ils provoquent un court- circuit. Tenir compte des prescriptions locales pour le transport d'accus. ▶ Ne pas envoyer les accus par la poste. S'adresser à un service d'expédition s'il faut envoyer des accus non endommagés. ▶ Contrôler l'état du produit et des accus avant chaque utilisation, ainsi qu'avant et après tout transport prolongé. Stockage AVERTISSEMENT Endommagement involontaire du fait d'accus défectueux ou de chute d'accu ! ▶ Toujours retirer les accus avant de stocker les produits ! ▶ Stocker si possible le produit et les accus dans un endroit sec et frais. Respecter les valeurs limites de température indiquées dans les caractéristiques techniques. ▶ Ne pas stocker les accus sur le chargeur. Retirer toujours l'accu du chargeur après la charge. ▶ Ne jamais stocker les accus exposés au soleil, sur des sources de chaleur ou derrière des vitres. ▶ Stocker le produit et les accus à l'abri des enfants et des personnes non autorisées. ▶ Contrôler l'état du produit et des accus avant chaque utilisation, ainsi qu'avant et après tout stockage prolongé.*2266025* 2266025 Français 35 9 Aide au dépannage Pour toutes les défaillances, tenir compte de l'indicateur d'état de charge et d'erreurs de l'accu. Voir le chapitre Affichages de l'accu Li-Ion. En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Défaillance Causes possibles Solution Impossible d'enfon- cer le variateur élec- tronique de vitesse ou le variateur est bloqué. Inverseur du sens de rotation droite / gauche sur la position médiane. ▶ Pousser l'inverseur du sens de rotation droite / gauche vers la droite ou la gauche. La broche de l'appa- reil ne tourne pas. Inverseur du sens de rotation droite / gauche sur la position médiane. ▶ Pousser l'inverseur du sens de rotation droite / gauche vers la droite ou la gauche. L'accu n'est pas com- plètement encliqueté. ▶ Encliqueter l'accu d'un clic. Absence de percus- sion. Produit trop froid. ▶ Poser le produit sur le matériau support et le laisser tourner à vide. Répéter si nécessaire jusqu'à ce que le mécanisme de frappe fonctionne. Sélecteur de fonction sur "Perçage sans per- cussion" . ▶ Tourner le sélecteur de fonction sur "Perçage avec percussion" . Le produit s'arrête automatiquement. La protection électro- nique contre les sur- charges réagit. ▶ Relâcher le varia- teur électronique de vitesse. Laisser le produit refroidir. Ré- actionner le variateur électronique de vi- tesse. Réduire la charge de l'appareil. L'accu se vide plus rapidement que d'habitude. L'état de l'accu n'est pas optimal. ▶ Interroger l'état de l'accu. → Page 28 L'accu ne s'encli- quette pas avec un clic audible. Ergot d'encliquetage encrassé sur l'accu. ▶ Nettoyer l'ergot d'en- cliquetage et réinsérer l'accu.36 Français 2266025 *2266025* Défaillance Causes possibles Solution Les LED n'indiquent rien. L'accu est défectueux ▶ S'adresser au S.A.V. Hilti. Important dégage- ment de chaleur dans le produit ou l'accu. Défaut électrique ▶ Arrêter immédiate- ment le produit. Re- tirer l'accu et l'exa- miner. Le laisser refroidir. Contacter le S.A.V. Hilti. L'outil ne sort pas du dispositif de ver- rouillage. Le mandrin n'est pas complètement ouvert. ▶ Retirer le dispositif de verrouillage de l'outil jusqu'à la butée et sortir l'outil. L'outil ne perce pas. Le produit est réglé sur le sens de rotation gauche. ▶ Mettre l'inverseur du sens de rotation droite / gauche sur rotation droite. Sélecteur de fonction sur "Perçage sans per- cussion" . ▶ Tourner le sélecteur de fonction sur "Perçage avec percussion" . 10 Recyclage AVERTISSEMENT Risque de blessures en cas d'élimination incorrecte ! Émanations possibles de gaz et de liquides nocives pour la santé. ▶ Ne pas envoyer ni expédier d'accus endommagés ! ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente. Les produits Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial. ▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères !*2266025* 2266025 Español 37 11 Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. 12 Informations complémentaires Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous : qr.hilti.com/manual/?id=2266025 Ce lien figure également à la fin de la documentation sous forme de code QR. Manual de instrucciones original 1 Información sobre la documentación
