| Type de produit | Polisseuse pneumatique |
| Marque | Powerfix |
| Modèle | PDAP 75 A1 |
| Vitesse nominale | max. 2500 min⁻¹ |
| Pression nominale de l'air | max. 6,3 bars |
| Diamètre du plateau | 75 mm |
| Poids (sans accessoires) | env. 740 g |
| Niveau de pression acoustique | L_pA = 84,1 dB(A) |
| Niveau de puissance acoustique | L_WA = 95,1 dB(A) |
| Valeur d'émission de vibrations | a_h = 0,25 m/s² (K = 0,52 m/s²) |
| Alimentation | Air comprimé |
| Type de moteur | Pneumatique |
| Matériel livré | Polisseuse, plateau de polissage ∅ 75 mm, capot orange (pré-polissage), capot noir (post-polissage), imitation peau de mouton, embout mâle 6,35 mm, clé de montage, mode d'emploi |
| Fonctions | Pré-polissage (capot orange), post-polissage (capot noir), poli miroir (imitation fourrure) |
| Entretien | Lubrification régulière avec huile spéciale pour air comprimé ; nettoyage avec chiffon doux et sec |
| Sécurité | Port obligatoire de protection oculaire, auditive, respiratoire ; gants recommandés |
| Garantie | 3 ans |
| Pièces détachées disponibles | Accessoires de polissage (capots, plateau, imitation fourrure), clé de montage |
FOIRE AUX QUESTIONS - PDAP 75 A1 POWERFIX
Questions des utilisateurs sur PDAP 75 A1 POWERFIX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Polisseuse au format PDF gratuitement ! Retrouvez votre notice PDAP 75 A1 - POWERFIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PDAP 75 A1 de la marque POWERFIX.
MODE D'EMPLOI PDAP 75 A1 POWERFIX
Traduction des instructions d'origine
DE AT CH
DRUCKLUFT-POLIERSET
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
NL BE
Utilisation conforme à l'usage prévu ..... 27
Équipement....28
Matériel livré 29
Caractéristiques techniques 29
Avertissements de sécurité généraux pour appareils à air comprimé....31
Risques engendrés par des pièces projetées ..... 32
Risques de happage....32
Risques en service 32
Risques engendrés par des mouvements répétitifs ..... 33
Risques engendrés par des accessoires .... 34
Risques au poste de travail.... 34
Risques engendrés par la poussière et les vapeurs .....35
Risques engendrés par le bruit....36
Risques engendrés par les vibrations....37
Instructions de sécurité supplémentaires pour les machines pneumatiques .... 38
Consignes de sécurité spécifiques aux ponceuses....39
Avant la mise en service .... 39
Montage / démontage du plateau de polissage. 39
Montage des accessoires à polir....39
Lubrification 40
Rajout d'huile 41
Raccordement à une source d'air comprimé ..... 41
Utilisation ....42
Mise en marche / hors service....42
Polissage 42
Entretien et nettoyage .... 44
Dépannage 45
Mise au rebut 46
Garantie de Kompernass Handels GmbH ..... 47
Service après-vente 49
Importateur....49
Traduction de la déclaration de conformité originale50

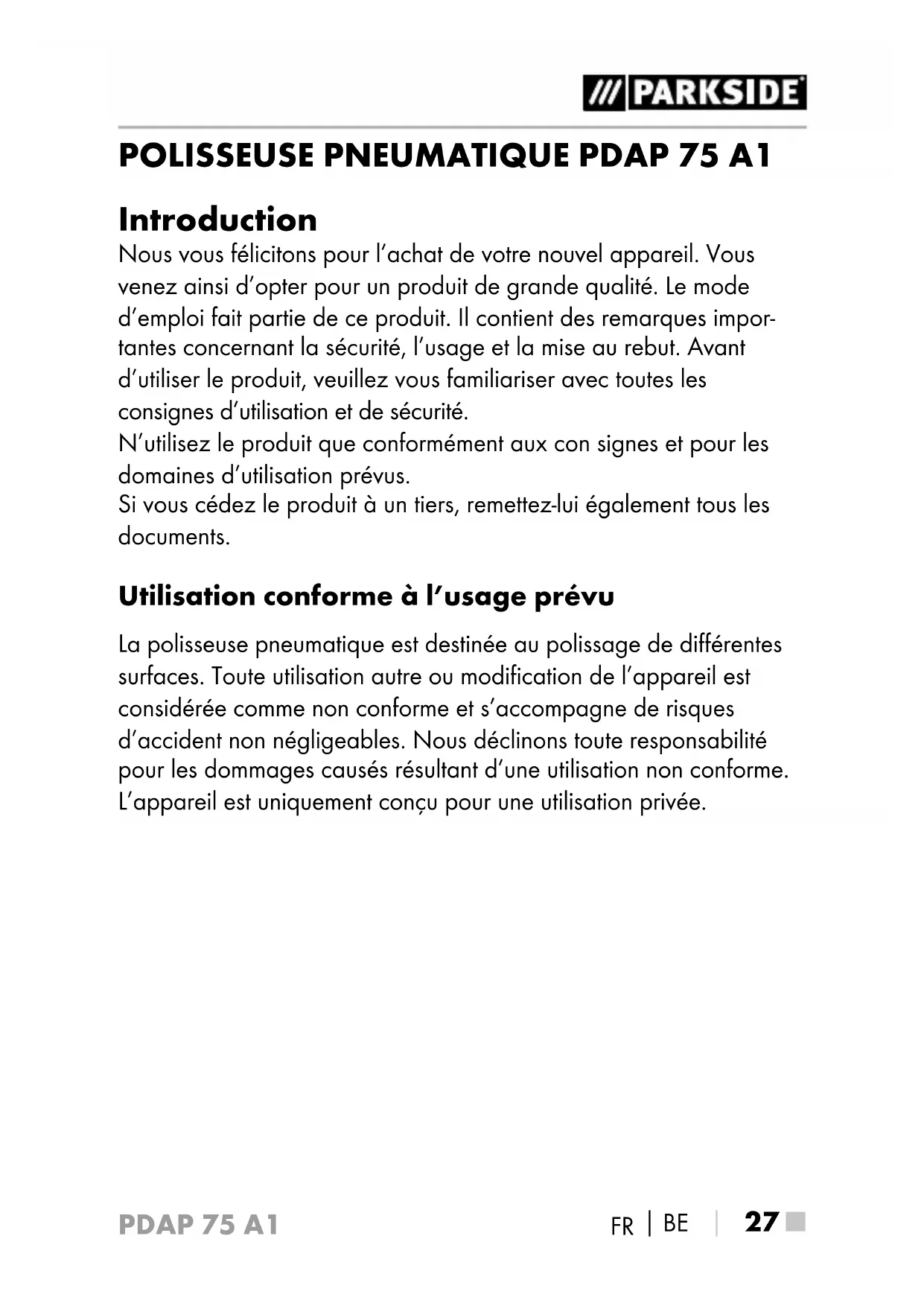

POLISSEUSE PNEUMATIQUE PDAP 75 A1
Introduction
Nous vous félicitons pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité.
N'utilisez le produit que conformément aux con signes et pour les domaines d'utilisation prévus.
Si vous cédez le produit à un tiers, remettez-lui également tous les documents.
Utilisation conforme à l'usage prévu
La polisseuse pneumatique est destinée au polissage de différentes surfaces. Toute utilisation autre ou modification de l'appareil est considérée comme non conforme et s'accompagne de risques d'accident non négligeables. Nous déclinons toute responsabilité pour les dommages causés résultant d'une utilisation non conforme. L'appareil est uniquement conçu pour une utilisation privée.
Symboles sur l'outil à air comprimé :
 | Veuillez lire le mode d'emploi avant la mise en service. |
 | Lors de l'utilisation ou de la maintenance de la polisseuse pneumatique, portez toujours une protection oculaire. |
 | Portez toujours une protection respiratoire en cas de dégagement de poussière. |
 | Portez toujours une protection auditive. |
 | Huiler quotidiennement |
Équipement
①Admissiond'air
② Embout mâle (prémonté)
3 Gâchette
4Filetage
5 Plateau de polissage
6 Capot de polissage noir
7 Capot de polissage orange
8 Embout de polissage en imitation fourrure
9 Clé de montage
Matériel livré
1 polisseuse pneumatique PDAP 75 A1
1 plateau de polissage ∅ 75 mm (à agrippage velcro)
1 capot de polissage orange (pour pré-polissage)
1 capot de polissage noir (pour post-polissage)
1 imitation peau de mouton
1 embout mâle 6,35 mm (1/4») (prémonté)
1 clé de montage
1 mode d'emploi
Caractéristiques techniques
Vitesse nominale : max. 2500 min
Pression nominale de l'air : max. 6,3 bars
Plateau de ponçage : ∅ 75 mm
Poids (sans accessoires) : env. 740 g
Valeurs d'émission sonore :
Valeur de mesure pour le bruit déterminée conformément à ISO 15744 :
Niveau de pression
acoustique :L _pA = 84,1 dB (A)
Imprécision : K_pA = 3 dB
Niveau de puissance
acoustique : L _WA = 95,1 dB (A)
Imprécision :K _WA = 3 dB
Portez une protection auditive !
Valeur d'émission des vibrations :
Valeur totale de vibrations déterminée conformément à ISO 28927-3 et EN 12096 :
$$ a _ {h} = 0, 2 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Imprécision K = 0,52 m/s²
! AVERTISSEMENT !
Les valeurs d'émission sonores indiquées dans ces instructions ont été mesurées conformément aux méthodes de mesure décrites dans la norme ISO 15744 et peuvent être utilisées pour la comparaison d'appareils. Les valeurs d'émission sonore vont varier en fonction de l'usage de l'outil à air comprimé et peuvent, dans certains cas, excéder la valeur indiquée dans ces instructions. La sollicitation due aux émissions sonores pourrait être sous-estimée si l'outil à air comprimé est utilisé régulièrement de cette manière.
REMARQUE
Pour obtenir une estimation précise de la sollicitation due aux émissions sonores pendant un certain temps de travail, il faut également tenir compte des périodes pendant lesquelles l'appareil est éteint, ou de celles durant lesquelles il est certes allumé mais n'est pas effectivement utilisé. Ceci peut considérablement réduire la sollicitation due aux émissions sonores pendant toute la durée du travail.
Avertissements de sécurité généraux pour appareils à air comprimé
⚠ AVERTISSEMENT !
▶ Concernant des risques multiples : Les consignes de sécurité doivent avoir été lues et comprises avant l'installation, l'utilisation, la réparation, la maintenance et le remplacement d'accessoires sur la ponceuse à feuilles abrasives ou sur la polisseuse, ainsi qu'avant le travail à proximité de la machine. Dans le cas contraire, de graves blessures corporelles peuvent s'ensuivre.
La ponceuse pour feuilles abrasives ou la polisseuse doit être exclusivement installée, réglée et utilisée par du personnel qualifié et formé en conséquence.
- Cette ponceuse pour feuilles abrasives ou cette polisseuse ne doit pas être modifiée. Les modifications risquent de restreindre l'efficacité des mesures de sécurité et d'augmenter les risques pour l'opérateur.
■ Les consignes de sécurité ne doivent pas se perdre - Remettez-les à l'utilisateur.
N'utilisez jamais des ponceuses pour feuilles abrasives ou des polisseuses endommagées.
L'appareil doit être soumis régulièrement à une inspection, afin de contrôler qu'il présente bien les valeurs nominales et les marquages requis dans ce mode d'emploi. L'utilisateur doit contacter le fabricant afin d'obtenir si besoin des plaques de remplacement.
Risques engendrés par des pièces projetées
Si la pièce, des accessoires voire l'outil machine lui-même cassent, des débris risquent d'être projetés à grande vitesse.
■ Lors du fonctionnement de la ponceuse pour feuilles abrasives ou de la polisseuse, ou lors du remplacement d'accessoires sur la machine, le port d'une protection oculaire résistante aux impacts est obligatoire. Le niveau de protection nécessaire doit être évalué séparément pour chaque utilisation.
- Pendant des travaux au dessus de la tête, toujours porter un casque de protection. Dans ce cas, les risques courus par d'autres personnes doivent également être estimés.
Il faut s'assurer que la pièce à usiner soit fixée de manière sûre.
Risques de happage
Si des vêtements amples, bijoux, colliers, cheveux ou gants ne sont pas maintenus loin de la machine et de ses accessoires, cela engendre un risque d'étouffement, d'arrachage du cuir chevelu et/ou de blessures (coupures).
Risques en service
- Pendant l'utilisation de la machine, les mains de l'utilisateur peuvent être exposées à des risques par exemple de coupure ainsi que d'éraflures et d'échaudement. Pour vous protéger les mains, portez des gants appropriés.
L'utilisateur ainsi que le personnel de maintenance doivent être physiquement en mesure de maîtriser la taille, la masse et la puissance de la machine.
■ Tenez la machine correctement : Soyez prêt à contrer les mouvements habituels mais aussi ceux inopinés : tenez vos deux mains prêtes.
■ Veillez à placer votre corps bien en équilibre et à tenir l'appareil de manière sûre.
En cas de coupure de l'alimentation énergétique, relâchez la gâchette servant à mettre l'appareil en marche et hors service.
■ Utilisez uniquement les lubrifiants recommandés par le fabricant.
Il faut porter des lunettes de protection ; le port de gants de protection et d'une tenue de protection est recommandé.
■ Vérifier le plateau de ponçage avant chaque utilisation. Ne pas utiliser lorsque ce dernier est déchiré, cassé ou tombé par terre.
- Éviter tout contact direct avec le plateau de ponçage mobile afin d'éviter que les mains ou d'autres parties du corps soient écrasées ou coupées. Il convient de porter des gants de protection adaptés.
■ Ne jamais utiliser la machine sans moyen de ponçage.
Il y a risque de décharge électrostatique lorsque la machine est utilisée sur du plastique et d'autres matériaux non conducteurs.
Une atmosphère potentiellement explosive peut être créée par la poussière et les vapeurs, causées par le ponçage et le ponçage à l'émeri.
Un système d'aspiration des poussières ou de suppression adapté au matériau usiné doit toujours être utilisé.
Risques engendrés par des mouvements répétitifs
Lors de l'utilisation d'une ponceuse pour feuilles abrasives ou d'une polisseuse afin de réaliser différents travaux, il est possible que l'utilisateur ressente des sensations désagréables dans les mains et les bras ainsi qu'au niveau des épaules et du cou, ou bien sur d'autres parties du corps.
Lors de l'utilisation d'une ponceuse pour feuilles abrasives ou d'une polisseuse, l'utilisateur doit adopter une posture agréable, tout en veillant à un maintien sûr et à éviter toute posture défavorable ou rendant difficile le maintien de l'équilibre. L'utilisateur doit changer de posture en cas de travaux de longue durée, ce qui peut être utile afin d'éviter des désagréments et la fatigue.
Si l'utilisateur ressent des symptômes tels que par ex. un malaise durable ou réapparaissant à plusieurs reprises, des maux, palpitations, douleurs, picotements, engourdissement, une brûlure ou raideur, ces signes ne doivent pas être ignorés.
L'utilisateur doit dans ce cas consulter un médecin disposant des qualifications adaptées.
Risques engendrés par des accessoires
■ Avant de changer l'outil de la machine ou des accessoires, débranchez la ponceuse pour feuilles abrasives ou la polisseuse de l'alimentation énergétique.
- Pendant et après l'utilisation, évitez tout contact direct avec l'outil de la machine car il peut s'être échauffé ou présenter des arêtes vives.
Seul un outillage machine prévu par le fabricant de la ponceuse pour feuilles abrasives ou de la polisseuse peut être utilisé pour les ponceuses pour feuilles abrasives et polisseuses.
Il ne faut pas utiliser de disques de tronçonnage ni de machines de découpe.
■ Vérifier ceci : la vitesse de service maximale de l'outillage machine (disques flottant, bandes de ponçage, disques en fibre etc.) doit être supérieure à la vitesse nominale de la machine ;
■ Les disques autoadhésifs doivent être positionnés de manière concentrique sur la plaque de fixation.
Risques au poste de travail
■ Principales causes de blessures sur le lieu de travail : dérapage, trébuchement et chute.
Faites attention aux surfaces pouvant être devenues glissantes suite à l'utilisation de la machine, et aux risques de trébucher créés par le flexible d'air comprimé ou le flexible hydraulique.
- Ces ponceuses pour feuilles abrasives ou polisseuses ne sont pas destinées à être utilisées dans des atmosphères explosives et ne sont pas isolées contre le contact avec des sources de courant électrique.
■ Assurez-vous de l'absence de toute conduite électrique, tuyauterie de gaz etc. susceptible d'entraîner un danger en cas de d'endommagement dû à l'utilisation de la machine.
Risques engendrés par la poussière et les vapeurs
Les poussières et vapeurs dégagées par l'utilisation de ponceuses pour feuilles abrasives et polisseuses peuvent engendrer des risques pour la santé (comme par ex. cancer, malformations congénitales, asthme et/ou dermatite) ; il est indispensable de réaliser une analyse de risque par rapport à ces dangers et de mettre en œuvre des mécanismes réglementaires correspondants.
■ Les poussières créées ainsi que l'éventuel soulèvement des poussières existantes doivent être prises en compte lors de cette analyse de risques.
La ponceuse pour feuilles abrasives ou polisseuse doit être utilisée et entretenue conformément aux recommandations données dans ce mode d'emploi, afin de réduire à un minimum le dégage-ment de poussières et de vapeurs.
L'air d'échappement doit être évacué de manière à réduire à un minimum le soulèvement de poussière dans des environnements poussiéreux.
En cas de génération de poussières ou de vapeurs, il convient de les contrôler sur leur lieu de dégagement.
Toutes les pièces intégrées ou accessoires de la machine prévus pour la collecte, l'aspiration ou la suppression de la poussière volante ou des vapeurs doivent être utilisés et entretenus conformément aux instructions du fabricant.
■ Les consommables/outillages machine doivent être sélectionnés, entretenus et remplacés conformément aux recommandations données dans ce mode d'emploi afin d'éviter une intensification inutile du dégagement de poussière ou de vapeur.
Utilisez des équipements de protection respiratoire conformément aux instructions de votre employeur ou comme prescrits dans les dispositions sanitaires et de protection du travail.
Risques engendrés par le bruit
L'effet d'un niveau sonore élevé peut, en cas de protection auditive insuffisante, provoquer des lésions auditives, une perte d'acuité auditive ainsi que d'autres problèmes comme par ex. des acouphènes (sonneries, sifflements, bourdonnements, ronronnements dans l'oreille). C'est la raison pour laquelle il est indispensable de réaliser une analyse de risque par rapport à ces dangers et de mettre en œuvre des mécanismes réglementaires correspondants.
■ Des mesures comme par ex. l'utilisation de matériaux isolants, visant à éviter les bruits de sonnerie apparaissant sur les pièces à usiner, font partie des mécanismes réglementaires de nature à réduire le risque.
Utilisez des équipements de protection auditive conformément aux instructions de votre employeur ou comme prescrits dans les dispositions sanitaires et de protection du travail.
La ponceuse pour feuilles abrasives ou la polisseuse doit être utilisée et entretenue conformément aux recommandations données dans ce mode d'emploi, afin d'éviter une augmentation inutile du niveau sonore.
Les consommables/outillages machine doivent être sélectionnés, entretenus et remplacés conformément aux recommandations données dans ce mode d'emploi afin d'éviter une augmentation inutile du niveau sonore.
Assurez-vous toujours, si la ponceuse pour feuilles abrasives ou la polisseuse est équipée d'un silencieux, que ce dernier soit en place et opérationnel lorsque la machine est utilisée.
Risques engendrés par les vibrations
L'influence des vibrations peut provoquer des lésions au niveau des nerfs et des problèmes de circulation sanguine dans les mains et les bras.
■ Lors de travaux dans un environnement froid, portez des vêtements chauds et maintenez vos mains au chaud et au sec.
Si vous constatez une sensation d'engourdissement, des picotements ou des douleurs dans les doigts ou les mains, ou si la peau de vos doigts ou de vos mains devient blanche, arrêtez immédia-tement le travail avec la ponceuse pour feuilles abrasives ou la polisseuse, informez-en votre employeur et consultez un médecin.
La ponceuse pour feuilles abrasives ou la polisseuse doit être utilisée et entretenue conformément aux recommandations données dans ce mode d'emploi, afin d'éviter une amplification inutile des vibrations.
- Ne tenez pas la machine trop fermement mais d'une main sûre, en respectant les forces de réaction des mains nécessaires, car le risque lié aux vibrations augmente en règle générale avec l'augmentation de la force de préhension.
Instructions de sécurité supplémentaires pour les machines pneumatiques
L'air comprimé peut provoquer des blessures graves.
-Si la machine n'est pas utilisée, ainsi que lors de l'échange d'accessoires ou bien avant la réalisation de travaux de réparation, veillez à ce que l'alimentation en air soit fermée, que le flexible pneumatique ne soit pas sous pression et que la machine soit débranchée de l'alimentation d'air.
-Ne dirigez jamais la sortie d'air vers vous-même ou d'autres personnes.
Les flexibles qui battent comme un fouet peuvent provoquer des blessures graves. Vérifiez de ce fait toujours si les flexibles et leurs fixations sont intacts ou s'ils ne se sont pas détachés.
Si des accouplements tournants universels (accouplements à griffes) sont utilisés, des tiges de retenue doivent être intégrées ; des sécurités anti-effet de fouet pour flexibles doivent être utilisées afin de protéger en cas de défaillance du raccord du flexible avec la machine et du raccord des flexibles entre eux.
■ Veillez à ce que la pression maximale indiquée sur la machine ne soit pas dépassée.
■ Ne portez jamais les machines pneumatiques par leur flexible.
Consignes de sécurité spécifiques aux ponceuses
⚠ AVERTISSEMENT !
Les poussières de matériaux issues par exemple d'un enduit plombifère, de certains types de bois et de métal peuvent être dangereuses pour la santé.
■ Le contact ou l'inhalation de ces poussières nocives/toxiques peut représenter un danger pour l'opérateur ou des personnes situées à proximité.
■ Portez des lunettes de protection et un masque anti-poussière !
Avant la mise en service
Montage / démontage du plateau de polissage
- Vissez le plateau de polissage 5 dans le sens des aiguilles d'une montre sur le filetage 4
Pour retirer le plateau de polissage 5, retenez le filetage 4 l'aide de la clé de montage 9 et dévissez le plateau de polissage 5 dans le sens contraire aux aiguilles d'une montre du filetage 4
Montage des accessoires à polir
ATTENTION!
Débranchez obligatoirement l'appareil de la source d'air comprimé avant de placer ou de détacher les accessoires à polir 6, 7. 8
- Le plateau de polissage ^5 et les accessoires à polir ^6 , ^7 ^8 compris dans le matériel livré sont équipés d'une fermeture velcro correspondante.
♦ Sélectionnez d'abord le capot de polissage orange ⑦ pour le pré-polissage et poussez-le sur le plateau de polissage ⑤ Veillez au positionnement concentrique.
♦ Sélectionnez maintenant le capot de polissage noir pour le post-polissage et poussez-le sur le plateau de polissage 5 Veillez au positionnement concentrique.
♦ Sélectionnez pour la dernière étape de travail l'embout de polissage en imitation fourrure ⑧ et poussez-le sur le plateau de polissage ⑤
Veillez au positionnement concentrique.
Pour le changement, soulevez l'accessoire à poli ^6 , latéralement et retirez-le du plateau de polissage ^5
Lubrification
REMARQUE
Afin d'éviter tout dommage par frottement et corrosion, une lubrification régulière est particulièrement importante. Nous recommandons l'utilisation d'une huile spéciale pour air comprimé (par ex. huile pour compresseurs Liqui Moly).
-Lubrification avec un atomiseur d'huile
Officiant d'étage préparatoire en aval du détendeur, un atomiseur d'huile (non compris dans le matériel livré) lubrifie votre appareil en continu et de manière optimale. Un atomiseur distribue l'huile en fines gouttes dans l'air circulant et garantit ainsi une lubrification régulière.
-Lubrification manuelle
Si vous n'avez pas d'atomiseur d'huile, effectuez une lubrification avant chaque mise en service ou lors de longues opérations de travail. Versez env. 3-5 gouttes d'huile spéciale pour air comprimé dans l'embout mâle ②.
Rajout d'huile
Afin que la polisseuse pneumatique demeure longtemps fonctionnelle, il faut qu'il y ait suffisamment d'huile pneumatique dans l'appareil.
Vous disposez des possibilités suivantes :
♦ raccordez un conditionneur d'air comprimé avec huileur au compresseur.
Installez un huileur intégré dans la conduite d'air comprimé ou sur l'appareil pneumatique.
♦ Versez env. 3-5 gouttes d'huile pneumatique manuellement toutes les 15 minutes de fonctionnement dans l'embout mâle ②.
Raccordement à une source d'air comprimé
REMARQUE
Avant le raccordement à la source d'air comprimé
-la pression de travail correcte (3-6 bars) doit être entièrement disponible
-il faut veiller à ce que la gâchette se trouve en position la plus haute
♦ Raccordez l'appareil à un compresseur en reliant l'embout mâle ② au flexible d'alimentation de la source d'air comprimé.
♦ Afin de pouvoir réguler l'air comprimé, la source d'air comprimé doit être équipée d'un détendeur.
Utilisation
Mise en marche / hors service
Allumer :
Appuyez sur la gâchette pour allumer l'appareil.
Éteindre :
♦ Relâchez la gâchette ^3 .
Une fois votre travail terminé, débranchez l'appareil de la source d'air comprimé.
Polissage
♦ Mettez un peu de produit lustrant sur l'accessoire à poli⑥⑦ et la pièce à usiner.
-Capot de polissage orange ^7 pour le pré-polissage
-Capot de polissage noi 6 pour le post-polissage
-Embout de polissage en imitation fourrure pour un poli miroin
Répartissez le produit lustrant manuellement sur la surface à polir.
Allumez la source d'air comprimé et laissez-la allumée jusqu'à ce que la pression maximale accumulée dans le réservoir pneumatique l'éteigne.
À l'aide d'un détendeur sur la source d'air comprimé, réglez la pression de travail idéale. Tenez compte du fait que la pression de travail maximale ne doit pas être dépassée. Une pression de travail supérieure n'apporte aucun avantage au niveau de la puissance, mais augmente uniquement la consommation d'air et accélère l'usure de l'appareil. Respectez de ce fait toujours les indications techniques.
REMARQUE
▶ N'utilisez pas le produit lustrant trop souvent sur une surface, car les particules contenues peuvent abimer la peinture.
Décollez auparavant les pièces plastique, car le produit lustrant risque de les éclaircir.
♦ Mettez la polisseuse pneumatique en marche.
Approchez la polisseuse pneumatique parallèlement à la pièce à usiner.
Déplacez l'appareil de manière parallèle et uniforme au-dessus de la surface à polir.
- Ne pas appuyer sur la polisseuse pneumatique. Appuyer fortement n'augmente pas la performance de travail !
Une fois satisfait du résultat, relâchez la gâchette pour mettre l'appareil hors service.
Une fois votre travail terminé, débranchez l'appareil de la source d'air comprimé.
ATTENTION!
En fonction de la taille et du type de pièce à usiner, des mesures de sécurité correspondantes doivent être prises. Utilisez des dispositifs de serrage adaptés afin d'éviter que la pièce à usiner ne glisse.
En cas d'interruption de l'alimentation en air comprimé, relâchez immédiatement la gâchette ③.
Entretien et nettoyage
AVERTISSEMENT ! RISQUE DE BLESSURES !
Avant les travaux de maintenance, débranchez l'appareil du réseau d'air comprimé.
ATTENTION!
Nettoyez l'appareil avant la maintenance pour éliminer les substances dangereuses qui (suite aux processus de travail) s'y sont déposées. Évitez tout contact cutané avec ces substances. Si la peau entre en contact avec des poussières dangereuses, ceci peut provoquer une dermatite grave. Si de la poussière est dégagée ou soulevée durant les travaux de maintenance, elle risque d'être inspirée.
REMARQUE
Pour garantir un fonctionnement impeccable et une longue durée de vie à la polisseuse pneumatique, il faut respecter les points suivants :
- il revêt une importance cruciale que la lubrification par huile soit suffisante et constante pour un fonctionnement optimal.
■ Vérifiez après chaque utilisation la vitesse de rotation et le niveau de vibrations.
■ Vérifiez la vitesse de fonctionnement à vide régulièrement ainsi qu'après chaque maintenance :
À cette fin, utilisez un compte-tours et effectuez la mesure sans serrer d'outil dans l'appareil.
À une pression d'écoulement de 6,3 bars, il ne faut en aucun cas dépasser la vitesse de fonctionnement à vide.
Si un niveau de vibration plus élevé est généré par l'appareil, la cause doit être éliminée ou réparée avant de poursuivre l'utilisation.
Utilisez uniquement les pièces de rechange et remplacement d'origine du fabricant, sans quoi les utilisateurs encourent des risques. Contactez le centre de service après-vente en cas de doute.
■ Vérifiez régulièrement le plateau de polissage ^5 en vue de détecter des détériorations.
■ Nettoyez l'appareil uniquement avec un chiffon doux et sec ou à l'air comprimé.
N'utilisez en aucun cas de produits nettoyants agressifs et/ou provoquant des rayures.
Dépannage
| Panne Cause possible Résolution | ||
| Vitesse trop basse, de l'air s'échappe par l'orifice d'évacuation. | Pièces moteur collées à cause de la saleté. | Vérifier l'absence de saleté au niveau du filtre de l'alimentation en pression. |
| Pression d'alimentation trop basse. | Vérifier l'absence de saleté au niveau du filtre de l'alimentation en pression. | |
| Lubrifier l'appareil comme décrit dans le mode d'emploi. | ||
| Si nécessaire, répéter les indications ci-dessus. | ||
| L'appareil ne bouge pas, l'air comprimé s'échappe entièrement par l'orifice d'évacuation. | Le moteur est bloqué à cause d'une accumulation de matériau. | Lubrifier l'appareil comme décrit dans le mode d'emploi. |
Mise au rebut
llage se compose de matières recyclables. Il peut être éliminé dans les conteneurs de recyclage locaux.
Ne jetez pas l'appareil avec les ordures ménagères !
Renseignez-vous auprès de votre mairie ou des services de votre commune pour connaître les possibilités de mise au rebut de votre appareil usagé.
Éliminez l'emballage d'une manière respectueuse de l'environnement.
Observez le marquage sur les différents matériaux d'emballage et triez-les séparé ment si nécessaire. Les matériaux d'emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante :
1-7: Plastiques,
20-22: Papier et carton,
80-98 : Matériaux composites
Renseignez-vous auprès de votre commune pour connaître les possibilités de mise au rebut de votre appareil usagé.
Garantie de Kompernass Handels GmbH
Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date d'achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.
Conditions de garantie
La période de garantie débute à la date de l'achat. Veuillez bien conserver le ticket de caisse d'origine. Ce document servira de preuve d'achat.
Si dans un délai de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé ou remplacé gratuitement par nos soins, selon notre choix.
Cette prestation de garantie nécessite dans un délai de trois ans la présentation de l'appareil défectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.
Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.
Période de garantie et réclamation légale pour vices cachés
L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l'achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.
Étendue de la garantie
L'appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.
La prestation de garantie est valable pour des vices de matériel et de fabrication. Cette garantie ne s'étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d'usure, ni aux détériorations de pièces fragiles, par ex. connecteur, accu, moules ou pièces en verre.
Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d'utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d'utilisation et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous êtes avertis doivent également être évités.
Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel.
La garantie est annulée en cas d'entretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé.
Procédure en cas de garantie
Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :
■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (par ex. IAN 12345) en tant que justificatif de votre achat.
- Vous trouverez la référence sur la plaque signalétique, une gravure, sur la page de garde de votre manuel d'utilisation (en bas à gauche) ou sous forme d'autocollant au dos ou sur le dessous.
Si des erreurs de fonctionnement ou d'autres vices venaient à apparaître, veuillez d'abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.
■ Vous pouvez ensuite retourner un produit enregistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l'affranchir à l'adresse de service après-vente communiquée.
Sur www.lidl-service.com, vous pouvez télécharger ce manuel ainsi que beaucoup d'autres, des vidéos produit et logiciels.
Service après-vente
Service France
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
Service Belgique
Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente.
Veuillez d'abord contacter le service mentionné.
Traduction de la déclaration de conformité originale
Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document : M. Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants :
Normes harmonisées appliquées :
EN ISO 11148-8 : 2011
Désignation du modèle de la machine :
Polisseuse pneumatique PDAP 75 A1
Année de fabrication : 01 - 2019
Numéro de série : IAN 315468
Bochum, le 23/01/2019
- Responsable qualité -
Sous réserve de modifications techniques à des fins de perfectionnement.
Inhoud
Inleiding....53
- DRUCKLUFT-POLIERSET
- NL BE
- Avertissements de sécurité généraux pour appareils à air comprimé....31
- Avant la mise en service .... 39
- Utilisation ....42
- Entretien et nettoyage .... 44
- Dépannage 45
- Garantie de Kompernass Handels GmbH ..... 47
- Importateur....49
- Traduction de la déclaration de conformité originale50
- POLISSEUSE PNEUMATIQUE PDAP 75 A1
- Introduction
- Utilisation conforme à l'usage prévu
- Équipement
- Matériel livré
- Caractéristiques techniques
- Valeurs d'émission sonore :
- Valeur d'émission des vibrations :
- ! AVERTISSEMENT !
- REMARQUE
- Avertissements de sécurité généraux pour appareils à air comprimé
- ⚠ AVERTISSEMENT !
- Risques engendrés par des pièces projetées
- Risques de happage
- Risques en service
- Risques engendrés par des mouvements répétitifs
- Risques engendrés par des accessoires
- Risques au poste de travail
- Risques engendrés par la poussière et les vapeurs
- Risques engendrés par le bruit
- Risques engendrés par les vibrations
- Instructions de sécurité supplémentaires pour les machines pneumatiques
- Consignes de sécurité spécifiques aux ponceuses
- Avant la mise en service
- Montage / démontage du plateau de polissage
- Montage des accessoires à polir
- ATTENTION!
- Lubrification
- Rajout d'huile
- Vous disposez des possibilités suivantes :
- Raccordement à une source d'air comprimé
- Utilisation
- Mise en marche / hors service
- Allumer :
- Éteindre :
- Polissage
- Entretien et nettoyage
- AVERTISSEMENT ! RISQUE DE BLESSURES !
- Mise au rebut
- Ne jetez pas l'appareil avec les ordures ménagères !
- Garantie de Kompernass Handels GmbH
- Conditions de garantie
- Période de garantie et réclamation légale pour vices cachés
- Étendue de la garantie
- Procédure en cas de garantie
- Service après-vente
- Service France
- Service Belgique
- Traduction de la déclaration de conformité originale
- Inhoud
- Inleiding....53
Marque : POWERFIX
Modèle : PDAP 75 A1
Catégorie : Polisseuse
