Caractéristiques Techniques	Compteur d'énergie CHACON 54357
Type de compteur	Compteur d'énergie électrique
Plage de mesure	0 - 9999 kWh
Précision	± 1%
Affichage	Écran LCD rétroéclairé
Alimentation	230V AC
Utilisation	Mesure de la consommation d'énergie des appareils électriques
Installation	Facile à installer, se branche directement sur la prise
Maintenance	Aucune maintenance nécessaire, nettoyage occasionnel de l'écran
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations Générales	Idéal pour suivre et optimiser la consommation d'énergie domestique

FOIRE AUX QUESTIONS - 54357 CHACON

Comment puis-je installer le compteur d'énergie CHACON 54357 ?

Pour installer le compteur d'énergie CHACON 54357, suivez les étapes dans le manuel d'instructions. Assurez-vous de le brancher correctement sur une prise électrique et de suivre les consignes de sécurité.

Pourquoi le compteur d'énergie ne s'allume-t-il pas ?

Vérifiez si le compteur est bien branché à une prise fonctionnelle. Assurez-vous également que l'interrupteur de la prise est en position 'ON'.

Comment lire les données sur le compteur d'énergie ?

Les données s'affichent sur l'écran LCD du compteur. Vous pouvez consulter la consommation en temps réel ainsi que les données cumulées selon les modes disponibles.

Le compteur affiche des valeurs incohérentes, que faire ?

Assurez-vous que le compteur est correctement installé et qu'il n'y a pas de surcharge sur la prise. Redémarrez le compteur en le débranchant puis en le rebranchant.

Puis-je utiliser le compteur d'énergie avec des appareils à forte consommation ?

Le compteur d'énergie CHACON 54357 est conçu pour des appareils jusqu'à 3680 W. Ne dépassez pas cette limite pour éviter tout dommage.

Comment réinitialiser le compteur d'énergie ?

Pour réinitialiser le compteur, appuyez et maintenez le bouton de réinitialisation pendant quelques secondes jusqu'à ce que l'affichage revienne à zéro.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de CHACON ou trouvé dans l'emballage du produit.

Le compteur d'énergie est-il compatible avec tous les types de prises ?

Le compteur est compatible avec les prises standard de type E et F en Europe. Assurez-vous que votre prise est compatible avant de l'utiliser.

Que faire si le compteur ne mesure pas la consommation ?

Vérifiez les connexions et assurez-vous que l'appareil est allumé. Si le problème persiste, contactez le service client pour assistance.

Y a-t-il une garantie pour le compteur d'énergie ?

Oui, le compteur d'énergie CHACON 54357 est habituellement couvert par une garantie de 2 ans contre les défauts de fabrication. Consultez le manuel pour plus de détails.

MODE D'EMPLOI 54357 CHACON

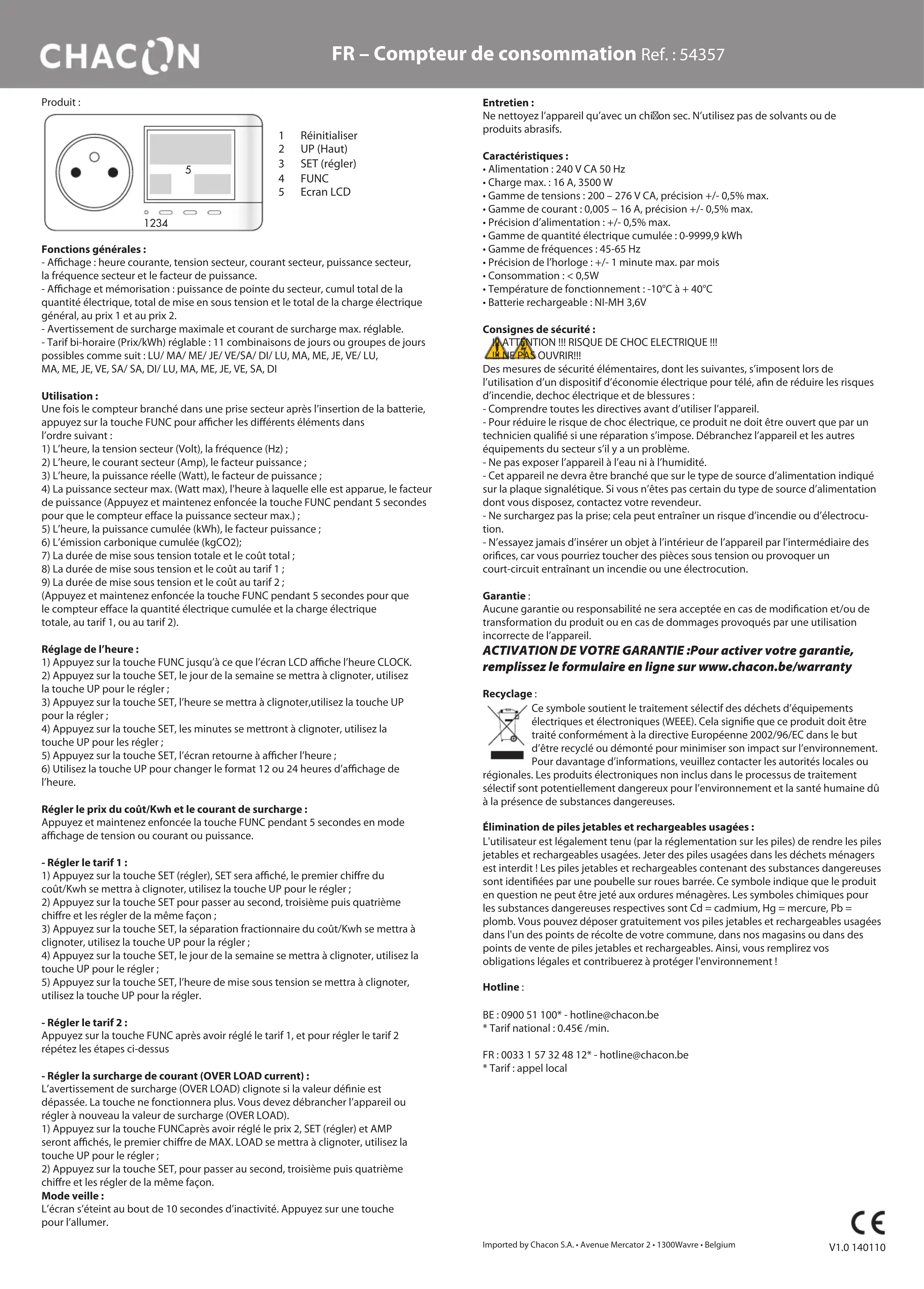

FR – Compteur de consommation Ref. : 54357 Produit : Fonctions générales : - Achage : heure courante, tension secteur, courant secteur, puissance secteur, la fréquence secteur et le facteur de puissance. - Achage et mémorisation : puissance de pointe du secteur, cumul total de la quantité électrique, total de mise en sous tension et le total de la charge électrique général, au prix 1 et au prix 2. - Avertissement de surcharge maximale et courant de surcharge max. réglable. - Tarif bi-horaire (Prix/kWh) réglable : 11 combinaisons de jours ou groupes de jours possibles comme suit : LU/ MA/ ME/ JE/ VE/SA/ DI/ LU, MA, ME, JE, VE/ LU, MA, ME, JE, VE, SA/ SA, DI/ LU, MA, ME, JE, VE, SA, DI Utilisation : Une fois le compteur branché dans une prise secteur après l’insertion de la batterie, appuyez sur la touche FUNC pour acher les diérents éléments dans l’ordre suivant :

1) L’heure, la tension secteur (Volt), la fréquence (Hz) ;

2) L’heure, le courant secteur (Amp), le facteur puissance ;

3) L’heure, la puissance réelle (Watt), le facteur de puissance ;

4) La puissance secteur max. (Watt max), l’heure à laquelle elle est apparue, le facteur

de puissance (Appuyez et maintenez enfoncée la touche FUNC pendant 5 secondes pour que le compteur eace la puissance secteur max.) ;

5) L’heure, la puissance cumulée (kWh), le facteur puissance ;

6) L’émission carbonique cumulée (kgCO2);

7) La durée de mise sous tension totale et le coût total ;

8) La durée de mise sous tension et le coût au tarif 1 ;

9) La durée de mise sous tension et le coût au tarif 2 ;

(Appuyez et maintenez enfoncée la touche FUNC pendant 5 secondes pour que le compteur eace la quantité électrique cumulée et la charge électrique totale, au tarif 1, ou au tarif 2). Réglage de l’heure :

1) Appuyez sur la touche FUNC jusqu’à ce que l’écran LCD ache l’heure CLOCK.

2) Appuyez sur la touche SET, le jour de la semaine se mettra à clignoter, utilisez

la touche UP pour le régler ;

3) Appuyez sur la touche SET, l’heure se mettra à clignoter,utilisez la touche UP

4) Appuyez sur la touche SET, les minutes se mettront à clignoter, utilisez la

touche UP pour les régler ;

5) Appuyez sur la touche SET, l’écran retourne à acher l’heure ;

6) Utilisez la touche UP pour changer le format 12 ou 24 heures d’achage de

l’heure. Régler le prix du coût/Kwh et le courant de surcharge : Appuyez et maintenez enfoncée la touche FUNC pendant 5 secondes en mode achage de tension ou courant ou puissance. - Régler le tarif 1 :

1) Appuyez sur la touche SET (régler), SET sera aché, le premier chire du

coût/Kwh se mettra à clignoter, utilisez la touche UP pour le régler ;

2) Appuyez sur la touche SET pour passer au second, troisième puis quatrième

chire et les régler de la même façon ;

3) Appuyez sur la touche SET, la séparation fractionnaire du coût/Kwh se mettra à

clignoter, utilisez la touche UP pour la régler ;

4) Appuyez sur la touche SET, le jour de la semaine se mettra à clignoter, utilisez la

touche UP pour le régler ;

5) Appuyez sur la touche SET, l’heure de mise sous tension se mettra à clignoter,

utilisez la touche UP pour la régler. - Régler le tarif 2 : Appuyez sur la touche FUNC après avoir réglé le tarif 1, et pour régler le tarif 2 répétez les étapes ci-dessus - Régler la surcharge de courant (OVER LOAD current) : L’avertissement de surcharge (OVER LOAD) clignote si la valeur dénie est dépassée. La touche ne fonctionnera plus. Vous devez débrancher l’appareil ou régler à nouveau la valeur de surcharge (OVER LOAD).

1) Appuyez sur la touche FUNCaprès avoir réglé le prix 2, SET (régler) et AMP

seront achés, le premier chire de MAX. LOAD se mettra à clignoter, utilisez la touche UP pour le régler ;

2) Appuyez sur la touche SET, pour passer au second, troisième puis quatrième

chire et les régler de la même façon. Mode veille : L’écran s’éteint au bout de 10 secondes d’inactivité. Appuyez sur une touche pour l’allumer. Entretien : Ne nettoyez l’appareil qu’avec un chion sec. N’utilisez pas de solvants ou de produits abrasifs. Caractéristiques :

• Gamme de tensions : 200 – 276 V CA, précision +/- 0,5% max.

• Gamme de courant : 0,005 – 16 A, précision +/- 0,5% max.

• Précision d’alimentation : +/- 0,5% max.

• Gamme de quantité électrique cumulée : 0-9999,9 kWh

• Gamme de fréquences : 45-65 Hz

• Précision de l’horloge : +/- 1 minute max. par mois

• Consommation : < 0,5W

• Température de fonctionnement : -10°C à + 40°C

• Batterie rechargeable : NI-MH 3,6V Consignes de sécurité : !!! ATTENTION !!! RISQUE DE CHOC ELECTRIQUE !!! !!! NE PAS OUVRIR!!! Des mesures de sécurité élémentaires, dont les suivantes, s’imposent lors de l’utilisation d’un dispositif d’économie électrique pour télé, an de réduire les risques d’incendie, dechoc électrique et de blessures : - Comprendre toutes les directives avant d’utiliser l’appareil. - Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualié si une réparation s’impose. Débranchez l’appareil et les autres équipements du secteur s’il y a un problème. - Ne pas exposer l’appareil à l’eau ni à l’humidité. - Cet appareil ne devra être branché que sur le type de source d’alimentation indiqué sur la plaque signalétique. Si vous n’êtes pas certain du type de source d’alimentation dont vous disposez, contactez votre revendeur. - Ne surchargez pas la prise; cela peut entraîner un risque d’incendie ou d’électrocu- tion. - N’essayez jamais d’insérer un objet à l’intérieur de l’appareil par l’intermédiaire des orices, car vous pourriez toucher des pièces sous tension ou provoquer un court-circuit entraînant un incendie ou une électrocution. Garantie : Aucune garantie ou responsabilité ne sera acceptée en cas de modication et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil. ACTIVATION DE VOTRE GARANTIE :Pour activer votre garantie, remplissez le formulaire en ligne sur www.chacon.be/warranty Recyclage : Ce symbole soutient le traitement sélectif des déchets d’équipements électriques et électroniques (WEEE). Cela signie que ce produit doit être traité conformément à la directive Européenne 2002/96/EC dans le but d’être recyclé ou démonté pour minimiser son impact sur l’environnement. Pour davantage d’informations, veuillez contacter les autorités locales ou régionales. Les produits électroniques non inclus dans le processus de traitement sélectif sont potentiellement dangereux pour l’environnement et la santé humaine dû à la présence de substances dangereuses. Élimination de piles jetables et rechargeables usagées : L'utilisateur est légalement tenu (par la réglementation sur les piles) de rendre les piles jetables et rechargeables usagées. Jeter des piles usagées dans les déchets ménagers est interdit ! Les piles jetables et rechargeables contenant des substances dangereuses sont identiées par une poubelle sur roues barrée. Ce symbole indique que le produit en question ne peut être jeté aux ordures ménagères. Les symboles chimiques pour les substances dangereuses respectives sont Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez déposer gratuitement vos piles jetables et rechargeables usagées dans l'un des points de récolte de votre commune, dans nos magasins ou dans des points de vente de piles jetables et rechargeables. Ainsi, vous remplirez vos obligations légales et contribuerez à protéger l'environnement ! Hotline : BE : 0900 51 100* - [e-mail]
