54385 - Compteur d'énergie CHACON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'énergie (moniteur de consommation électrique)
Marque	CHACON
Modèle	54385
Fréquence de transmission	433,92 MHz
Intervalle de transmission	6 s, 12 s, 18 s (réglable)
Distance de transmission	Environ 40 m à l'intérieur
Plage de tension mesurée	110 V – 400 V
Plage de courant mesurée	50 mA – 95 A
Précision	> 90 %
Affichage	Écran LCD avec rétroéclairage
Alimentation de l'émetteur	3 piles AA (rechargeables recommandées)
Alimentation de l'écran	3 piles AAA
Capteur	Pince ampèremétrique, diamètre max 12 mm
Fonctions principales	Mesure instantanée, historique (jour/semaine/mois), alarme de puissance, tarif simple ou multiple, affichage coût et émission CO2
Contenu de la boîte	Capteur, émetteur, écran, câble USB, CD-ROM, guides d'utilisation
Dimensions (estimation)	Émetteur ~ 10 x 6 x 3 cm, écran ~ 12 x 8 x 2 cm
Poids (estimation)	Environ 200 g (ensemble)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; remplacer les piles si nécessaire
Sécurité	Installation par un électricien qualifié ; ne pas installer sur câbles endommagés
Pièces détachées et réparabilité	Piles remplaçables ; pas de pièces détachées spécifiques
Informations générales	Usage indicatif ; ne remplace pas la facture du fournisseur d'électricité

FOIRE AUX QUESTIONS - 54385 CHACON

Si je retire une batterie, vais-je perdre l'information affichée ?

Non, l'écran dispose d'une mémoire interne qui conserve les informations même lors du remplacement ou du retrait des piles.

Comment réinitialiser l'écran (effacer les données) ?

Appuyez simultanément sur les boutons Mode et History pendant deux secondes. L'écran affiche "CLr" pour confirmer la réinitialisation.

Quelle est la distance de transmission entre l'émetteur et l'écran ?

La portée est d'environ 40 mètres à l'intérieur, mais peut être réduite par des obstacles épais comme des murs ou du métal.

Que signifient les trois tirets (---) affichés à l'écran ?

Cela indique que le signal de l'émetteur a été perdu. Vérifiez les piles de l'émetteur, rapprochez l'écran et attendez quelques secondes. Si nécessaire, refaites la procédure de liaison (bouton Link).

Le rétro-éclairage fonctionne par intermittence, est-ce un défaut ?

Non, c'est normal. Le rétro-éclairage est minuté pour économiser les piles : il s'allume principalement entre 18h00 et 6h00.

Comment installer le capteur sur le câble d'alimentation ?

Fixez le capteur autour du câble d'alimentation (sous tension) d'un diamètre max de 12 mm. Ouvrez le capteur en poussant le bouchon de dégagement, placez le câble dans la partie supérieure, puis fermez jusqu'au "clic". Branchez ensuite le câble du capteur sur l'émetteur.

Comment relier l'émetteur à l'écran ?

Assurez-vous que les piles sont insérées. Appuyez sur le bouton Link à l'arrière de l'écran (le symbole signal clignote). Pendant ce temps, appuyez sur le bouton Learn de l'émetteur. Le symbole cesse de clignoter et reste fixe lorsque la liaison est établie.

Comment configurer un tarif multiple (heures pleines/creuses) ?

Appuyez sur Mode 2 secondes, puis appuyez deux fois sur Mode pour accéder au choix du nombre de tarifs. Utilisez BWD/FWD pour sélectionner, puis définissez les heures de début et fin pour chaque tarif, et enfin le prix par kWh pour chaque période.

Quelle est la précision de l'appareil ?

La précision annoncée est > 90%. Les données sont indicatives et peuvent différer de votre facture d'électricité.

Comment régler la date et l'heure sur l'écran ?

Appuyez sur le bouton Time à l'arrière de l'écran pendant 2 secondes. La date clignote : utilisez BWD/FWD pour régler jour, mois, année, puis heure et minutes. Appuyez sur Mode pour valider chaque étape et sur Esc pour quitter.

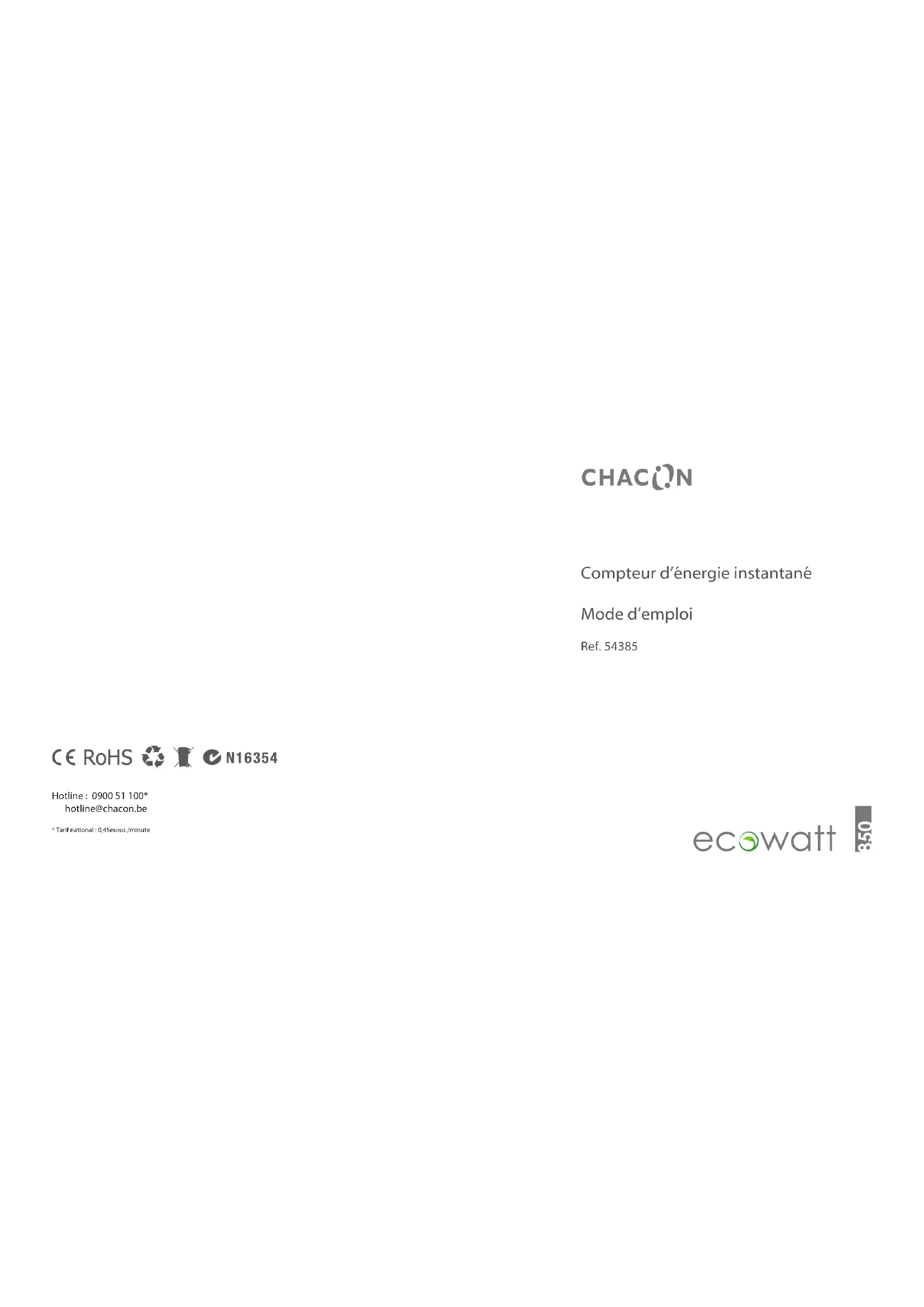

MODE D'EMPLOI 54385 CHACON

Compteur d'énergie instantané

Mode d'emploi

Ref. 54385

CERoHS N16354

Hotline: [phone]* [e-mail]

Tarif national:0.4Seuros /minute

ec watt

350

CONTENU

INTRODUCTION 1

SECURITE 2

DANS LA BOITE 3

CHERCHER LE CABLE D'ALIMENTATION 4

INSTALLATION 6

RELIER L'EMETTEUR A L'ECRAN 7

DEFINITION DE LA DATE ET DE L'HEURE 8

INSTRUCTIONS POUR LA CONFIGURATION 9

MODE TARIFAIRE DOUBLE 11

AFFICHER LES INFORMATIONs 13

MODE INSTANTANEE 14

MODE HISTORIQUE 15

QUESTIONS FREQUENTES 16

CHARACTERISTIQUES TECHNIQUES 17

INTRODUCTION

La mesure et le suivi de l'énergie sont au cœur de la gestion énergétique. Cette information vous est nécessaire pour savoir où et quand économiqueir de l'argent.

Le moniter affiche la quantité d'énergie consommée par le foyer au moment où l'écran est lu. L'écran peut également afficher une valeur financière de la consommation effectue. Vous pouce apperler cette maison avec le dispositif d'affichage, allumer et étéindre des produits menagers et voir la différence s'afficher.

SECURITE

IL EST ESSENTIEL QUE VOUS OBSERVIEZ CERTAINES PRECAUTIONS SIMPLES AVANT D'UTILISER CE PRODUIT.

Lors de l'installation du moniter, vous vous apercevrez que celle-ci est plutôt simple.
Cependant, il existe un certain nombre de points relatifs à la sécurité et à la santé que vous ne deveze pas perdre de vue.

L'attache du capteur se fixe facilement sur le cable d'alimentation interne à l'intérieur du compteur de courant ou de la boîte à fissible ce qui permet d'alimenter-vous etrogement.

Veulieziret respecterlinformationimportantequliguredanspagesuivantes.

Si vous remarquez quelles chose d'inhabituel concernant l'alimentation électrique ou la botte à fusibles comme des fils mal tendus, des cables exposés, des marques de brûlures, des trous dans les matériaux d'isolement ou que le compteur est endommage, arrêtez tout immeditatement et signalez ce que vous avez relevé à votre Compagnie d'électricité.

Ne forcez ni ne pliez jamais les cables pendant l'installation.

Si vous ave des inquiétudes ou des soucis au sujet de l'installation, veuilles contacter immeditatement un electricien qualifié.

L'utilisateur n'a pas besoin de retirer le capteur pendant la durée de vie de l'unité. En revanche, les batteries de l'émetteur et de l'écran ont parfois besoin d'être replacées. Le capteur ne compte pas de batterie à replacer.

DANS LA BOITE

Votrepackinclut:

1x Capteur

1x Emetteur

1x Unité d'affichage

Voudevez placer le capteur sur le cable sous tension qui relie le compteur a la boite a fusibles (unite consommateur).Toute l'énergie utilisée dans toute volegement traversera ce cable.

Le capteur à pince fonctionné comme un capteur de courant et reliyè le courant utilisé dans la maison vers l'émetteur. De là, le courant est envoyé (sans fil) à l'unité d'affchage du monitateur qui indique la quantité d'énergie consommée.

Votre pack inclut egalement :

1x Mode d'emploi du produit

1x Mode d'emploi du logiciel

1x Guide d'économie d'énergie

1x CD-Rom avec le logiciel

1x Cable USB

Unité d'affiche

CHERCHER LE CABLE D'ALIMENTATION

Le produit est installé en attachant le capteur autour du cable d'alimentation de votre logement. Le cable d'alimentation est celui qui achemine le courant vers vous maison et qui se trouve à côté du compteur de courant ou à l'intérieur de votre boite à fusibles.

a)Boiteafusibles
SECURITE

CONTACTEZ UN ÉLECTRIEN
QUALIFIÉ SI VOUS NE SAVED PAS
EXACTMENT Àquel CABLE RELIEF
LE CAPTEUR.

IL EST STRICTEMENT INTEREDIT DE TENTER D'ATTACHER LE CAPTEUR SI LES CABLES SONT ENDOMMAGES. AUCUN CABLE NA BESOIN D'ETRE COUPE. NE COUPEZ AUCUN CABLE.

Veuiliez ouvré toute boite à fusible et retirer le cache de la boite, à l'aide d'un tourme vis si nécessaire. Vous avez alors accès à l'ensemble des cables. Le cable d'alimentation est généralement noir, gris ou marron; est placé à côté du cable neutre, de couleur bleue; et est relié au fusible 'Différentiel Général'. Installez le capteur autour du cable d'alimentation et branche-les au transmetteur. Si vous disposez d'un système avec trois cables d'alimentation, veuiliez you reférer à la partie 'Alimentation triphasee'.

b) Compteur de courant

Le compteur de courant se trouve généralement dans notre cave, buanderie ou garage.

Les cables sont censés dépasser du compteur. Le cable d'alimentation (Cable 4) est le cable sous tension qui sort du compteur pour atteindre la boite à fusibles. Reliefe le capteur au cable 4 (le cable 4 est généralement à droite du compteur, voir diagramme 1).

Les installations plus récentes représentent deux cables qui seront du bas du compteur (diagramme 2). L'un est neutre et l'autre correspond au cable sous tension. Le capteur doit être attaché autour du cable sous tension (qui est généralement de couleur marron).

IL ARRIVE QUE LES IMMEUBLES MODERNES (BUREAUX OU APPARTEMENTS) DISPOSENT DE PANNEAUX DE SECURITE POUR PROTEGER LES FILS ACHEMINES DANS LE COMPTEUR, DANS CE CAS, IL EST RECOMMANDE DE FAIRE APPEL A UN ELECTRICIEN QUALIFIE.

Alimentation triphasee :

Si vous disposez d'une alimentation triphasée (c'est-à-dire avec trois câbles d'alimentation), vous avez besoin de deux capteurs supplémentaires. Installee les trois capteurs sur les trois câbles comme expliqué précédemment, et branche-les au transmetteur.

DIAGRAMME 1

INSTALLATION

PLACEMENT DU CAPTEUR

Le capteur doit être attaché au cable d'alimentation (sous tension). Les capteurs s'utilisent avec des cables de 12 mm de diamètre maximum. Ne forcez pas le cable s'il est trop écais.

1. Poussez le bouchon de dégagement pour ouvré le capteur.

1. Sélectionnez le cable d'alimentation adapté puis placez é dans la partie supérieure du capteur.

1. Fermez le capteur.
   Le capteur est bien fermé lorsqu vous entendez un « clic »

BRANCHEZ LE CABLE DU CAPTEUR SUR L'EMETTEUR

Introduisez la prise dans l'extremé du fil blanc, dans l'une des prises fémelles de l'émetteur. Le capteur à pince fonctionne comme un capteur de courant et relaye le courant utilisé dans la maison vers l'émetteur.

RELIER LÉMETTEUR À L'ÉCRAN

1. Assurez-vous que trois piles AA ont ete inserees dans Iemetreur et trois piles AAA dans l'unite d'affiche.
   Preferez l'utilisation de piles rechargeables.

2. Appuyez sur le bouton Link (lien) situé à l'arrière de l'unité d'affichage. Le symbole du signal de transmission clignote pendant une minute.

3. Pendant que le signal de transmission clignote à l'écran appuyez sur le bouton Learn (apprendre) de l'émetteur et attendé que le symbole du signal de transmission cette de clignoter et s'affiche en continu.

REMARQUE: La valeur par défaut de la fréquence de transmission est de six secondes. Ce signifie que l'émetteur envoie des informations à intervalles de six secondes. Vous pouvez modifier la fréquence de 6 s (lumière rouge qui clignote) à 12 s (lumière orange) ou

18 s (lumière verte) en maintainant le boulon de l'émetteur.

bouton Learn

REMARQUE:

Si le LIEN EST RÉALISÉ, le symbole du signal de transmission s'affiche de manière continue.

SI LIEN N'EST PAS RÉALISÉ, l'écran affiche une série de tirets.

DEFINITION DE LA DATE ET DE L'HEURE

Le moniteur doit connaître la date et l'heure afin de fournir l'information correcte. Définissez la date et l'heure comme suit :

ETAPE1

Vous trouvez le bouton Time (heure) derriere l'écran Maintenez-le enforcé pendant deux secondes. La date non configurée se met à clignoter à l'écran.

ETAPE2

Définissez la date à l'aide des boutons BWD et FWD. Appuyez sur le bouton Mode pour confirmer et passer à la configuration du mois. Répéteze ce processus pour définir l'année. Appuyez une fois sur le bouton Mode pour valider et passer à la configuration de l'heure.

ETAPE3

Réglez l'heure à l'aide des touches BWD et FWD. Appuyez une fois sur le bouton Mode pour enregistrer les heures. Répétez la même opération pour les minutes en utilisant le bouton Mode pour confirmation. Une fois que l'heure et la date correctes ont été sélectionnées, appuyez sur le bouton Esc. Pour enregistrer et quitter l'écran de configuration.

INSTRUCTIONS POUR LA CONFIGURATION

Le moniteur doit connaître le coût unitaire par kWh facturé par votre compagnie d'électricité ainsi que la tension et les paramétres d'alarme. Les quatre étapes suivantes vous permetront de parcourir chacun de ces paramétres. Si vous compagnie yours facture plusieurs tarifs, consultez le paragraph 'Mode tarifique multiple'.

Appuyez sur le bouton MODE et maintenez-le enforcé pendant deux secondes, cela vous permettra d'entrée en mode de réglage.

1. TENSION

La tension par défaut est définie a 230V. Utilisez les boutons BWD et FWD pour modifier la tension. Appuyez sur le bouton Mode pour enregistrer vos paramétres et passer au réglage de la monnaie.

2. SELECTION DE LA MONNAE

Sélectionné la monnaie en utilisant les touches BWD et FWD (« £ » par défaut). Appuyez sur le bouton Mode pour confirmer etisser à la sélection du tariff.

Remarque : Au bout de 20 secondes d'inactivité, l'unité returne en mode d'affichage normal sans enregistrer les changements. Vous pouvez enregistrer vos paramétres et quitter le mode de réglage à tout moment en appuyant sur le bouton Esc.

3. SELECTION D'UN SEUL TARIF

Lorsque you relâchéz la pression, le symbole « tariff 1 » se met à clignoter. Si vous étés facturé à un seul tariff, appuyez sur le bouton Mode pour confirmer. Si vous cornégieν vous facture plusieurs tarifs, consulçez le paragraphe suivant du manuel.

4. PRIX DE L'ÉLECTRICTE

Le prix par défaut est défini à 11c/kWh. Utiliséz les boutons BWD et FWD pour modifier le coût par kWh. Appuyés sur le bouton Mode pour enregistrer.

5. EMISSION DE CO2

L'émission par défaut est définie à 0.50 kgCO2 par kWh. Utilisez les boutons BWD et FWD pour modifier. Appuyez sur le bouton Mode pour enregistrer.

6. ALARME

L'alarme par défaut est définie a 5kW .Si la fonction d'alarme est activée et que vous utilisez plus de 5kW I'alarme retentit et une)Lumière rouge brille sur le bouton de I'unité d'affchage.Cette valeur peut etre diminuée ou augmente a l'aide des boutons BWD et FWD Appuyez sur le bouton Mode pour sauvegardar la valeur.Appuyez sur le bouton ESC.pour quitter le mode de réglage des fonctions.Pour activer et désactiver I'alarme a tout moment,appuyez sur le bouton Alarm (alarme) àI'arrere du moniteur.

MODE TARIFAIRE MULTIPLE

Si vous disposez d'un compteur de courant à tarif multiple, configurez la fonction tarif multiple.

1. CONFIGURATION D'UN TARIF MULTIPLE

Appuyez sur le bouton Mode et maintenez-le enforcé pendant deux secondes. Lorsque vous relâché que la pression, la tension se met à clignoter. Appuyez deux fois sur Mode pour passer à la sélection du tarif. Le symbole « tariff 1 » se met à clignoter. Appuyez sur le bouton BWD ou FWD pour selectionner le nombre de tarifs que vous voulez. Appuyer sur le bouton Mode pour confirmer et définiir les horaires.

2. DEFINITION DU TEMPS INITIAL ET FINAL POUR LE TARIF 1

Définissez tout d'abord le temps initial (start time) pour le tarif 1: Définissez les heures et minutes à l'aide des boutons BWD et FWD comme expliqué précément et confirmer avec le bouton Mode. Définissez ensuite le temps final (to) pour le tarif 1 de la même manière.

Procedez de la même façon pour les autres tarifs.

Notez que vous devrez paramétre une période en moins que le nombre de tarifs par le dernier tarif sera calculé automatiquement en fonction des horaires précédents.

Exemple: Si vous bénéficiaz d'un tarif économique qui débute à 22 h et se termine à 8h du matin, définièse "start lime" à 22h00 et "to" à 08h00. Appuyez sur le bouton Mode pour confirmer. Défiinissee le coût par kWh que vous payez pour chaque tariff, environ 0.12 et 0.05 c/kWh respectivement pour les horaires de jour et de nuit.

3. PRIX DE L'ÉLECTRICITE - TARIF 1

Le tarif par défaut de 11 c/kWh clignote. Utilisez les boutons BWD et FWD pour modifier le coult par kWh. Appuyez sur le bouton Mode pour enregistrer toute réglage. Le tarif 2 indéfini se met à clignot.

4. PRIX DE L'ÉLECTRICITE - TARIF 2

Le tarif par défaut de 11 c/kWh clignote pour le tarif 2. Utilisés les boutons BWD et FWD pour modifier le coût par kWh. Appuyez sur le bouton Mode pour enregistrer votre réglage.

MODE 'INSTANT'

Information instantanée : Appuyer sur le bouton Mode pour replacer l'information affichée en kWh par des coûts de l'heure ou par l'émission de CO2 par heures.

Avertisseur de batteries faibles pour I'emetteur / pour I'ecran
Alarme activée
Signal de transmission
tariff Tarif en cours d'application

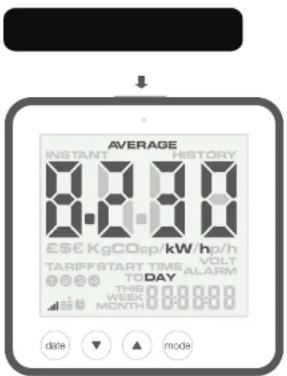

Moyenne: Appuyer sur le bouton situé au-dessus du moniteur pour acceder aux moyennes journalières, hebdomadaires ou mensuelles stockées. Appuyer sur le bouton Mode pour replacer l'information affchéée en kWh, en coût et en émission de CO2. Appuyez sur le bouton Period pour faire défiler les dates et comparer les données de consommation.

DAY Historique journalier

WEEK Historique hebdomadaire

MONTH Historique mensuel

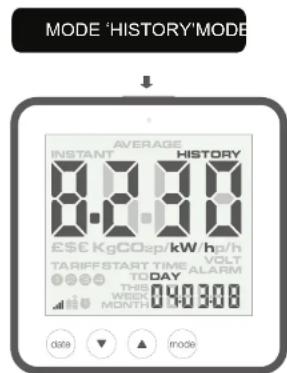

Historique: Appuyer sur le bouton situé au-dessus du monitour pour acceder aux données journallères, hebdomadaires ou mensuelles stockées. Appuyer sur le bouton Mode pour remplaner l'information affichée en kWh, en coût et en émission de CO2. Appuyez sur le bouton Period pour faire défiler les dates et comparer les données de consommation.

DAY Historique journalier (BWD et FWD pour faire defiler les jours)

WEEK Historique hebdomadaire (BWD et FWD pour faire defiler les semaines)

MONTH Historique mensuel (BWD et FWD pour faire defiler les mois)

QUESTIONS FREQUENTEs

Si je retire une batterie, vais-je perdre l'information affichée?

Si vous avez besoin de remplacer ou retirer une batterie, l'écran dispose d'une mémoire interne ainsi, les informations emmagasinées ne seront pas perdues.

Comment réinitialiser l'écran (effacer les données et recommencer)?

Appuyez simultanément sur les boutons Mode et History pendant deux secondes, l'écran affiche les lettres "CLr" pour confirmer la réinitialisation de l'appareil.

Quelle est la distance de transmission du dispositif ?

L'émetteur à une portée de 40 metres à l'intérieur de votre logement. Cette portée peut touteois être diminuée par la présence d'obstacles (murs écais, métal, etc.).

Trois tirets (---) s'affichent à l'écran. Qu'est-ce que cela signifie?

Cela signifie que le signal de l'émetteur a été perdu. Verifiez l'état des piles de l'émetteur. Si les piles sontChargees, rapprochez l'écran de l'émetteur et attendez quelques secondes (6, 12 ou 18 suivant le paramètre). Si les tirets restent affichés, rapprochez l'écran de l'émetteur et appuyez sur le bouton Link et recommencer la procédure 'Relier l'écran à l'émetteur' et attendez quelques secondes.

Le rétro-éclairage semble fonctionner par intermittence. Est-ce que mon écran est cassé ?

Non. Le rétro-éclairage est minutiè pour économiser l'énergie de la batterie. L'écran devrait fonctionner à des périodes plussons de la journée (de 18h00 à 6h00).

CHARACTERISTIQUES TECHNIQUES

Modèle : ecoWatt 850

Frequence:433.92MHz

Intervalle de transmission: 6 s. 12 s. ou 18 s.

Distance de transmission : environ 40 m

Gamage de tension (dans le capteur) : 110 V - 400 V

Courant de mesure : 50mA - 95 A

Precislon >90%

Remarque:

Les données fournies par cette ecoWatt peuvent différer des données reprises sur toute facture d'électricité. Les informations fournies par cette ecoWatt sont données à titre indicatif et ne peuvent être utilisées pour contester la facture d'électricité de votre fournisseur.

www.chacon.be • Déclarations CE • 54385

Par la presente CHACON déclaré que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive.

Recyclage

Ce symbole soutient le traitement sélectif des déchets d'equipements électriques et Electroniques (WEEE). Ce signifiè que ce produit doit êtretraité conformément à la directive Européenne 2002/96/EC dans le but d'être recyclé ou démonté pour minimier son impact sur l'environnement. Pour davantage d'information, veilleux contacter les autorités locales ou régionales.

Les produits Electroniques non inclus dans le processus de traitement sélectif sont potentiellément dangereux pour l'environnement et la santé humaine du à la présence de substances dangereuses.
