XR2110 - Haut-parleur CLARION - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur CLARION XR2110, puissance nominale 50W, impédance 4 ohms, réponse en fréquence 20Hz - 20kHz, sensibilité 90 dB.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour améliorer la qualité sonore.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles, nettoyer les grilles pour éviter l'accumulation de poussière.
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité, éviter les surcharges de puissance pour prévenir les dommages.
Informations générales	Compatible avec la plupart des autoradios, installation facile avec des supports adaptés, garantie constructeur de 1 an.

FOIRE AUX QUESTIONS - XR2110 CLARION

Comment connecter le CLARION XR2110 à mon autoradio ?

Pour connecter le CLARION XR2110 à votre autoradio, utilisez les câbles fournis avec le haut-parleur. Assurez-vous de connecter les fils positif et négatif aux bornes appropriées de l'autoradio et du haut-parleur.

Quel est le diamètre du CLARION XR2110 ?

Le CLARION XR2110 a un diamètre de 16,5 cm.

Que faire si le son est faible ou distordu ?

Vérifiez les connexions du haut-parleur et assurez-vous qu'elles sont bien fixées. Ajustez également le volume de votre autoradio et vérifiez les réglages d'égalisation.

Est-ce que le CLARION XR2110 est étanche ?

Le CLARION XR2110 n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à des conditions humides.

Comment installer le CLARION XR2110 dans ma voiture ?

Pour installer le CLARION XR2110, retirez le haut-parleur ancien, fixez le nouveau haut-parleur à l'emplacement et connectez les fils. Assurez-vous que le haut-parleur est sécurisé et ne vibre pas.

Quels sont les paramètres de puissance du CLARION XR2110 ?

Le CLARION XR2110 a une puissance nominale de 40W avec une puissance maximale de 200W.

Comment nettoyer mon CLARION XR2110 ?

Utilisez un chiffon doux et sec pour nettoyer la grille et le boîtier. Évitez d'utiliser des produits chimiques agressifs.

Y a-t-il une garantie pour le CLARION XR2110 ?

Oui, le CLARION XR2110 est généralement couvert par une garantie limitée de 2 ans. Vérifiez les détails spécifiques auprès de votre revendeur.

Le CLARION XR2110 est compatible avec tous les types d'autoradios ?

Le CLARION XR2110 est compatible avec la plupart des autoradios ayant des sorties pour haut-parleurs de 4 Ohms. Vérifiez la compatibilité de votre autoradio avant l'achat.

MODE D'EMPLOI XR2110 CLARION

Mode d'emploi et manuel d'installation

Manuel de L'utilisateur (French) 20

Manual del Propietario (Spanish) 38

1. FEATURES

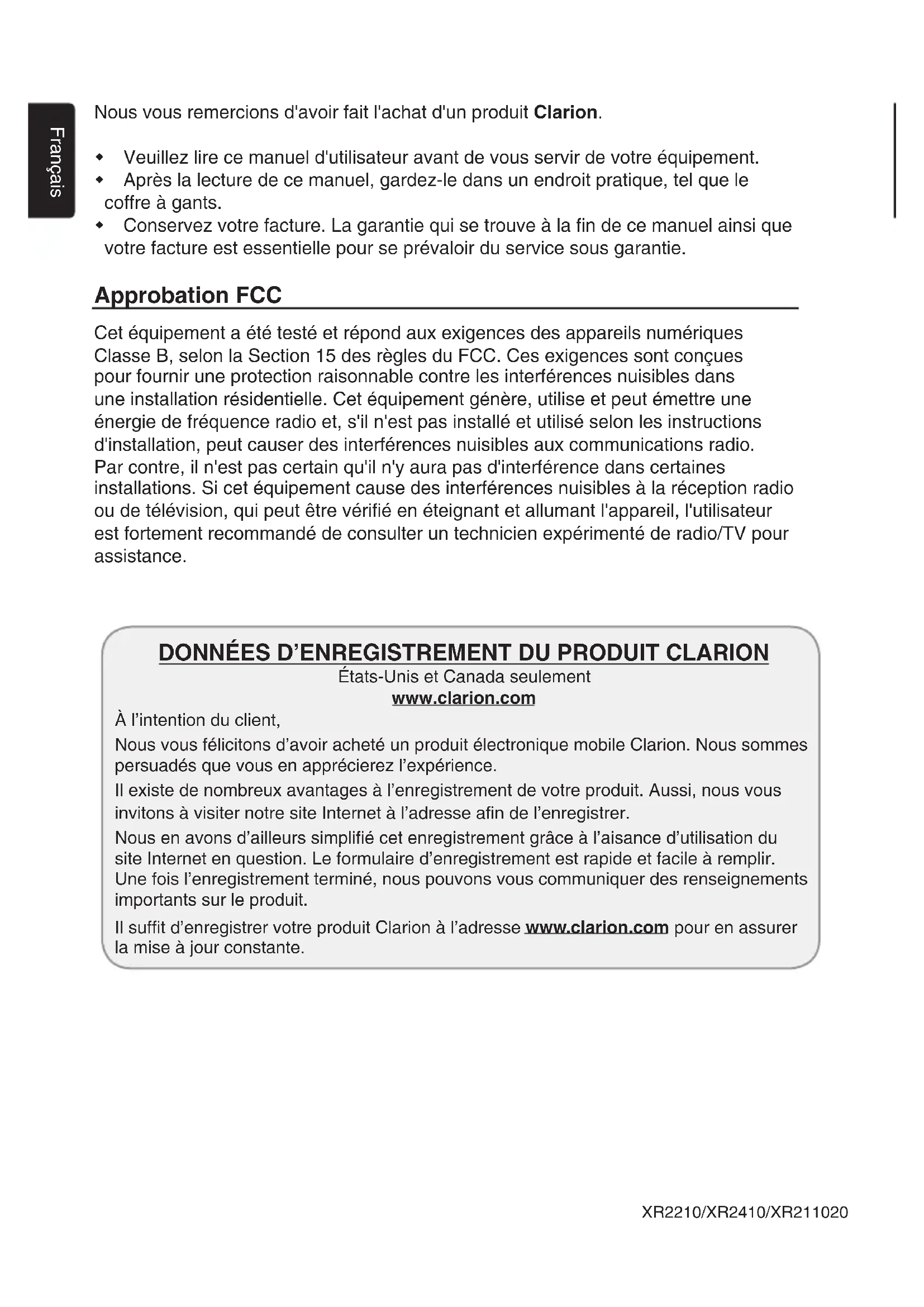

Nous vous remercions d'avoir fait l'achat d'un produit Clarion.

Veuillez dire ce manuel d'utilisateur avant de vous servir de votre équipement.
- ÀpRES la lecture de ce manuel, gardez-le dans un endroit pratique, tel que le coffre à gants.
- Conservez votre facture. La garantie qui se trouve à la fin de ce manuel ainsi que votre facture est essentielle pour se prévaloir du service sous garantie.

Approbation FCC

Cet équipement a ete teste et repond aux exigences des apparils numériques.
Classe B, selon la Section 15 des regles du FCC. Ces exigences sont conques pour fournir une protection raisonnable contre les interferences nuisibles dans une installation residentielle. Cet équipement generne, utilise et peut emetre une
energie de frquence radio et, s'il n'est pas installed et utilise selon les instructions d'installation, peut causer des interfrences nuisibles aux communications radio.
Par contre, il n'est pas certain qu'il n'y aura pas d'interfrence dans certaines installations. Si cet équipement cause des interfrences nuisibles à la reception radio ou de télévision, qui peut etre verifie en eteignant et allumant l'appareil, l'utiliseur est fortement recommande de consulter un technicien experimenté de radio/TV pour assistance.

DONNÉES D'ENREGISTREMENT DU PRODUIT CLARION

États-Unis et Canada seulement

www.clarion.com

A l'intention du client,

Nous vous félicitons d'avoir achetié un produit électronique mobile Clarion. Nous sommes persuadés que vous en apprécierez l'expérience.

Il existe de nombreux avantages à l'enregistrement de votre produit. Aussi, nous vous invitons à visiter notre site Internet à l'adresse afin de l'enregistrer.

Nous en avons d'ailleurs simplifié cet enregistrement grâce à l'aisance d'utilisation du site Internet en question. Le formulaire d'enregistrement est rapide et facile à replir. Une fois l'enregistrement terminé, nous pouvons vous communiquer des renseignements importants sur le produit.

Il suffit d'enregistrer votre produit Clarion à l'adresse www clarion.com pour en assurer la mise à jour constante.

Table des Matieres

1.CARATERISTIQUES 22
2.MISE ENGARDE 23
Installation 23

3.CONTROLES. 24
4. OPÉRATIONS 25

Régler le niveau d'opération 25
Améliorer lessons sous-basse 25
Conception d'un système plus élaboré 25
Raccordement d'une unité de source depourvue de sortie RCA 25
Soins et Entretien 26

Qu'est-ce qui est inclut dans la boite. 26
Precautions de montage 26

Précautions de filage 27

Raccordement du courant et fils haut-parleur 28
Applications 29
Réglage du contrôle de gain 32
Réglage des filtres électroniques. 33
Réglage du rehausseur des basses 33
Verifications finale du système 33

6.GUIDE DE DEPANNAGE 34
7. GLOSSAIRE 35
8. SPECIFICATIONS 35
9. INFORMATION SUR LA GARANTIE LIMITE 37

1. CARACTÉRISTIQUES

Les amplificateurs XR2210, XR2410 ET XR2110 de Clarion s'intègrent dans une vaste étendue de configuration de système et fourni ces caractéristiques :

• Pleine réponse en fréquence avec peu de distorsion et une performance exceptionnelle de rapport signal/bruit.
• Design du circuit avancé permettant le pontage des sorties pour une variété d'applications.
• Filtres électroniques indépendants, chacun avec une pente de 12 dB par octave et une gamme d'ajustement variable (de 50Hz à 300Hz ) pour parfaire le design du système audio.
• Circuit d'amplification de basses fréquences pour renforcer certains signaux attenués dus à la conception du caisson.
• Contrôles de niveaux d'entrée ajustables comptant un isolateur de mise à la terre pour accepter une grande variété de signaux.
• Circuit de mise en marche possédant un départ doux pour prévenir une secousse lors de la mise en fonction.
• Circuits de protection pour prévenir la surchauffe et les coutcircuit sur les haut-parleurs.
  Stable à 2 Ohms pour accommoder une variété de systèmes d' Haut-parleurs.
  Chassis en aluminium pour dissiper efficacement la chaleur.
  Profile élancé, compact pour installation dans des endroits plus restreints.

2. MISE EN GARDE

• Ne pas utiliser cet apparéil pour des fins non décrites dans ce manuel
• Ne pas modifier ni désassembler ce produit
• Ne pas verser de liquide ni introduire d'objets étrangers dans l'appareil.

L'eau et l'humidité vont endommager les circuits internes

• Si l'appareil devient mouillé, enlever le courant et demander à un marchand autorisé Clarion de le nettoyer ou de le réparer

Dans le cas où vous ignorelez ces précautions, des dommages à l'amplificateur ou au vehicule peuvent être causés et pourrait annuler la garantie.

AVERTISSEMENT!

L'exposition continue à des niveaux sonores supérieurs à 85dB ou plus peut résultat en une perte de l'ouïe. Meme si les produits Clarion sont capables de produit des niveaux de pression sonores élevés, nous vous recommendons d'utiliser le produit de façon raisonnable.

Installation

L'installation de composantes audio et video nécessite une expérience dans une variété de champs d'expertise mécaniques et électriques. Meme si ce manuel fournit une procédure d'installation sommaire ainsi qu'un guide d'opération, il ne donne aucune méthode d'installation spécifique à votre vehicule.

Si vous n'avez pas les connaissances et l'expérience requise pour mener à terme l'installation, consulter un marchand autorisé Clarion pour connaître les options disponibles pour une installation professionnelle.

3. CONTROLES

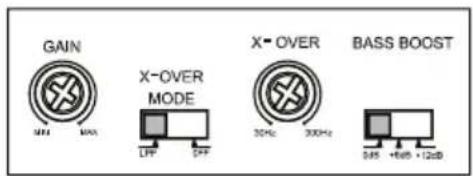

XR2110 contrôles et raccordements d'entrée

XR2410 contrôles et raccordements d'entrée

XR2210 contrôles et raccordements d'entrée

1. Bornes d'entrée RCA
2. Bornes d'entrée RCA avant
3. Bornes d'entrée RCA arrrière
4. Contrôle de gain
5. Contrôle de gain avant

6. Contrôle de gain arrêté

7. Contrôle d'augmentation de basses

8. Entre niveau haut -parleur
9. Entree niveau hautparleur avant
10. Entre niveau hautparleur arriere
11. Contrôle de fréquences

12. Commutateur mode utilise

13. Contrôle de fréquences avant

14. Commutateur mode filtré avant
15. Contrôle de fréquences arrête
16. Commutateur mode filtrer arrirée
17. Lumière d'indicateur

4. OPÉRATIONS

Régler le niveau d'opération

Les contrôles de gain vous permettent de régler le niveau nominal de l'amplificateur de 250mV à 2.5V pour les entrées RCA et de 500mV à 5V pour les entrées niveau haut-parleur. Cet évientail deCHOIX d'ajustements s'adapte a pratiquement n'importe qu'elle marque d'unité de source.

Améliorer le son de basses fréquences

Les amplificateurs offrent un circuit d'augmentation de basses sur une plage etroite (connu sous l'appellation Q-haut). Le contrôle augmentation de basses fonctionne un peu comme un égalisateur de fréquences avec un gain régle à 50 Hz.

Utilisez ce contrôle pour identifier la réponse audio des basses qui a besoin d'être compensées due au concept moins qu'idéal du caisson. L'augmentation des basses reproduit des tonalités riches et entières qui sont normalement difficiles a reproductive dans un environnement automobile.

Note:

Si vous ne foulez pas d'augmentation des sous-basses fréquences, réglez ce contrôle à "off".

Conception d'un système plus élaboré

Contrôles de fréquences (Hz)

La fréquence de coupe du filtré est entièrement ajustable entre 50 Hz et 300 Hz (30-300 sur le XR2110). Utilisez les contrôleles filtré passée-bas et passée-haut en concordance avec les recommendations du manufacturer de vos haut-parleurs de manière à conceiveur un système plus élaboré.

Note:

Si vous reglez un ou l'autre des commutateurs à "OFF", varier le contrôle de fréquence n'auraaucun effet.

Commutateurs mode fille

Ces commutateurs sont équipés avec des filtres électroniques de 12 dB par octave pour une atténuation précise avec un minimum de distorsion de phase. Pour activer chaque filtre, glisser le commutateur de mode filtre soit vers HP ou LP (XR2410 et XR2210 seulement).

Raccordement d'une unité de source dépourvue de sortie RCA

L'entrée niveau haut-parleur procure un raccordement à une unité de source de haute puissance. Utilisez-les si votre unité de source n'a pas de sortie RCA.

Nettoyage du chassinis

Utiliser un chiffon doux et sec et enlever delicatement la poussière et saleté de l'appareil

Ne pas utiliser de benzène, varsol, produit nettoyant pour l'auto ou autres nettoyants.

Ces substances peuvent endommager l'appareil ou faire peler la peinture.

Réparation de l'appareil

Dans le cas où un trouble survient, n'ouvrer jamais l'appareil ou en defaire les pieces. Les pieces internes ne sont pas réparables par l'utilisateur. L'ouverture de n'importe qu'elle composante annulera la garantie.

AVERTISSEMENT!

Des changements ou modifications non-approuvés par le fabricant à cet apparéil annuleront la garantie et seront en violation de l'approbation FCC.

Lisez ces instructions et précautions attentivement

Qu'est-ce qui est inclus dans la boîte

En plus du manuel, cette boîte contient :

• Un amplificateur
• Un harnais pour entrée niveau haut-parleur

Précautions de montage

Si vous ne possédez pas l'expertise nécessaire, n'installez pas l'amplificateur vous-même. Consulter un marchand Clarion autorisé pour des commandations pour l'installation.

• Cet apparéil est exclusivement pour un vehicule avec mise à la terre négative et une alimentation 12 V
  Cet apparéil requiert d'autres composantes audio pour son bon fonctionnement
• Choisisser un endroit dans le vehicule qui offre une ventilation adequate alentour de l'amplificateur. Meme si n'importe quel mouvement d'air dissipe la chaleur, l'air frais devrait circuler le long des évents et non d'un à l'autre.

AVERTISSEMENT!

Meme si les amplificateurs Clarion possèdent des évents de ventilation ainsi que des circuits de protection, installer

l'amplificateur dans un endroit étroit dépourvu de toute circulation d'air provoquera des dommages au circuit interne avec le temps.

• Fixer l'amplificateur sur une surface rigide à l'écart du caisson de sous-basses ou de toutes autres régions susceptibles d'émettre des vibrations. Ne pas installer l'amplificateur sur du plastique ou toute autre surface inflammable.
• Pour un ajustement facile du système, fixer l'amplificateur de manière à ce que les contrôles du panneau avant soient accessibles après l'installation.
• Faites toujours attention lorsque vous rajoutez quelque que chose au vehicule. Vérifier l'espace environnement avant de percer des trou s ou visser quoi que ce soit.
  Assurez-vous que les trous que vous percerez ne transperceront pas le réservoir d'essence, conduit d'essence, conduit de liquide à frein (sous le chassis) ou filage électrique.

Précautions de filage

Lire toutes les précautions de filage. Si vous n'êtes pas certain de vos raccordements, contacter votre marchand Clarion autorisé.

• Avant de commencer, assurez-vous que votre unité de source est hors fonction.

AVERTISSEMENT!

Pour prévenir tout cout-circuit pendant l'installation, débrancher la borne négative de la pile avant de faire de faire des raccordements de courant.

• Des cables trop longs peuvent occasionalnier une perte de signal ainsi qu'agir comme antennpe pour capter des parasites. N'utilisez que des cables RCA de qualite et pas plus longs que nécessaire pour faire un raccordement direct entre l'unité de source et l'amplificateur.
  Assurez-vous que chaque raccordement est propre et solide. Isoler le bout de chaque raccordement avec tu ruban électrique ou tube rétrécissant à la chaleur.

EN GARDE

• Lors de l'installation des cables RCA, gardez ces derniers à l'écart des fils de courant et d'haut-parleur.
• Une bonne mise à la terre est importante pour minimiser la résistance et éviter des problèmes de bruits. Utiliser les fils les plus courts possible. Enlever toute peinture sur la surface avant d'y raccorder la mise à la terre. Bien raccorder le fil de mise à la terre au cassis de l'auto ainsi que celui de l'unité de source.
• Ajouter un fusible externe au fil positif de l'amplificateur et le raccorder le plus pres possible de la borne positive de la pile. Utiliser un fusible d'une valeur égale à la consommation en courant de l'amplificateur. Ajouter un fusible externe protège le circuit électrique d'un cout-circuit qui pourrait causeur un incendie.
• Ne pas ouvrir le chassin. Il n'y a aucune piece réparable par l'utilisateur à l'intérieur. Si vous avez besoin d'assistance, contacter votre marchand Clarion ou un centre de service autorisé Clarion.

XR2110 raccordement du courant et fils haut-parleur

XR2210 raccordement du courant et fils haut-parleur

XR2410 raccordement du courant et fils haut-parleur

1. Sortie haut-parleur avant gauche 6. Entreise mise à la terre
   2.Sortie haut-parleur avant droit 7. Entree +12V pile
   3.Sortie haut-parleur gauche 8.Fusible
2. Sortie haut-parleur droit 9. Sortie haut-parleur arrière gauche
3. Entrée mise en fonction 10. Sortie haut-parleur arrêté droit

11.Sortie haut-parleur mono

Applications

L'amplificateur audio pour l'automobile XR2110 peut etre utilise dans une multitudedapplications

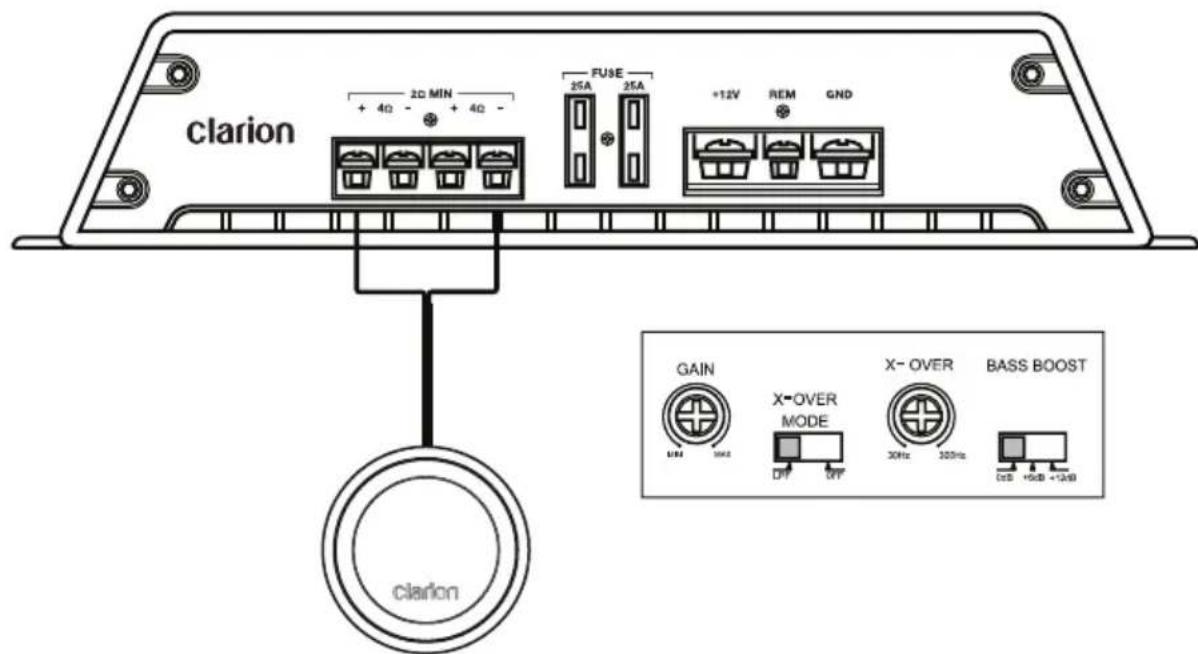

Système de haut-parleur sous-basses mono

Cette application montre l'amplificateur dans une configuration mono pour pousser un haut-parleur sous-basses.

Haut-parleur sous-basses

Régler le commutateur mode filtré à LPF et ajuster la fréquence selon les spécifications du haut-parleur sous-basses.

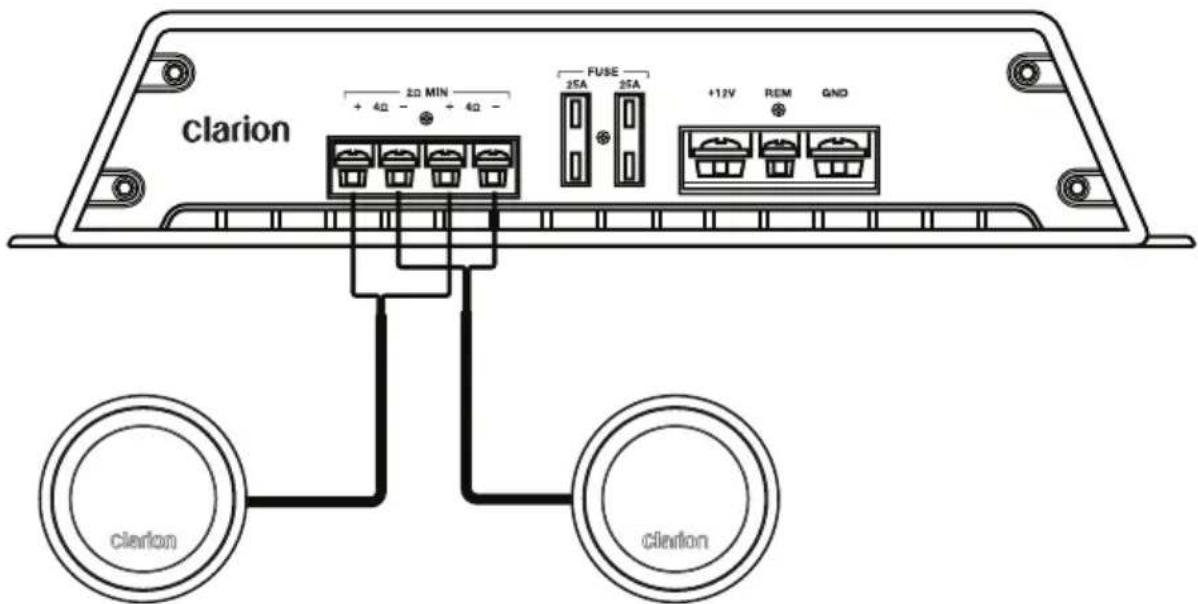

Système de haut-parleur sous-basses

Dans cette application, l'amplificateur est utilisé dans un système de haut-parleur sous-basses.

Haut-parleur sous-basses Haut-parleur sous-basses

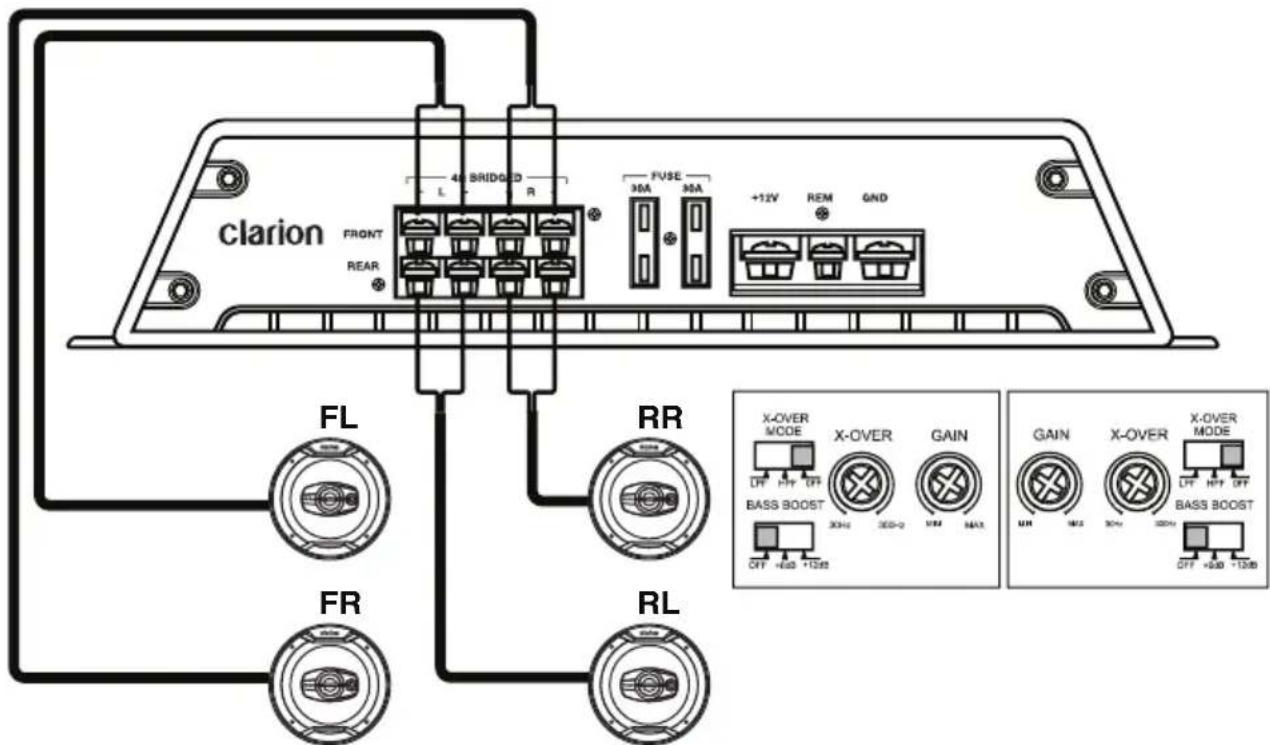

Système 4 canaux stéreo

Dans cette application, le XR2410 est utilisé comme amplificateur 4 canaux pour pousser quatre haut-parleurs pleine gamme en stéreo.

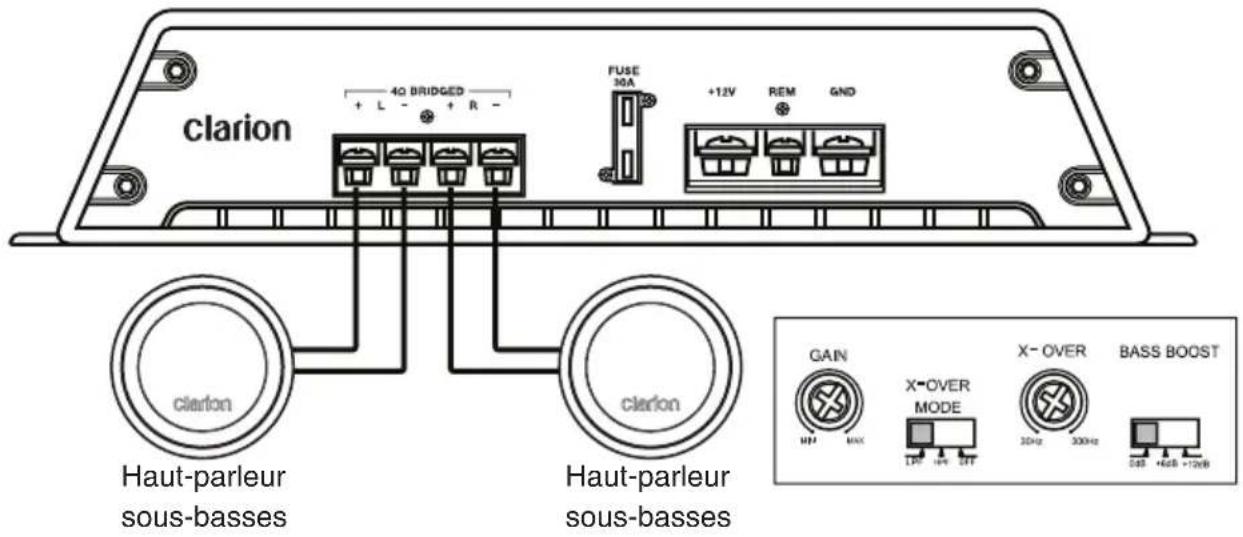

Système deux canaux haute puissance

Dans cette application, le XR2210 est utilisé pour pousser une paire de haut-parleur sous-basses..

Réglage du contrôle de gain

Une fois que l'installation est complétée, suivez ces étapes pour régler le gain et procédez à la vérification finale du système.

1. Tourner le contrôle de gain complètement dans le sens contraire des aiguilles d'une montre
2. Mettez la clé de contact du vehicule en position "Ignition"
3. Mettez l'unité de source en fonction
4. Reglez les contrôles d'égalisation à zéro, au milieu et reglez le "loudness" à "off"
5. Faites jouer un CD ou cassette et regler le volume à 75% du niveau maximum

Note:

Si le système utilise un égalisateur, mettez les réglages à zéro, au milieu

1. Augmenter lentement le niveau de gain. Arrêtez lorsque vous commence à entendre de la distorsion.

Les amplificateurs Clarion offrent des filtres électroniques entièrement ajustables.

1. En ajustant le commutateur de mode X-Over, Sélectionner LP (passe-bas) ou HP (passes-haut ou OFF pour laisser passer un signal pleine gamme.
2. En utilisant le contrôle de fréquence (Hz), réglé la fréquence.

Réglage du rehausseur des basses

1. Régler initialement le contrôle de rehausseur de basses à "off"
2. Faite l'écoute d'une variété différente de style de musique (par exemple, rock, rap, etc.) et enclenché le commutateur de rehauserseur de basses à "on" jusqu'à ce que vous entendiez une augmentation dans les basses fréquences.

MISE EN GARDE

Si vous entendez un pop cause par un excès de ballotement du haut-parleur, abaisser le niveau du rehausseur de basses pour prévenir des dommages au haut-parleur.

Vérifications finale du système

1. Demarrer le moteur etMETRE en fonction l'unité de source.
2. ÀpRES un délai de 2 secondes, augmenter lentement le volume et écouter le son.Si vous entendez n'importe quel bruit, parasite, distorsion ouaucun son, vérifiez vos raccordements et referez-vous au guide de dépannage.

Dépendamment de votre système, le volume peut devenir très fort même à un bas niveau. En attendant d'atteindre un niveau de puissance comfortable, procéder avec soins en ajustant les contrôle.

1. Ajuster le contrôle de balance à ses positions extrêmes et écouter le résultat. La sortie audio devrait concorder avec les réglages (son dans le haut-parleur gauche lorsque la balance est à gauche)..
2. Augmenter le volume et vérifier que l'amplificateur produit l'audio sur toutes les fréquences et sans distorsion.

Si vous entendez de la distorsion, vérifie les raccordements et que le réglage du gain soit bien ajusté. Une autre cause de distorsion peut provenir d'une sous-alimentation de courant ou de haut-parleurs endommages.

6. GUIDE DE DÉPANNAGE

Pas de son

• Fusible brûlé sur l'amplificateur : remplacez avec un nouveau fusible (de même puissance).
• Les fils de courant ne sont pas raccordés : vérifie les fils positif et négatif sur l'amplificateur et les connexions sur la pile.
• Il y a un bout-circuit sur les fils haut-parleur : vérifie la continuité à la mise à la terre sur les haut-parleurs; il ne devrait pas y avoir de mise à la masse commune
• Les haut-parleurs ne sont pas raccordes ou sont defectieux : vérifiez les rac cordements des haut-parleurs à l'amplificateur; vérifiez l'impédance des haut-parleurs.

Cycles audio intermittents, en fonction - en arrêt

• Les circuits de protection thermique empêchent l'amplificateur de fonctionner en tout temps.
• Vérifiez la place de montage pour une ventilation ajustée. Consultez un marchand autorisé Clarion.

Son distortionné

• Le réglage de gain mal ajusté ou haut-parleurs endommages.
• Refaire la lecture des réglages de gain. Inspectez le cône de chaque haut-parleur pour des signes de dommages, tel qu'un cone gelé ou une odeur de brûlé, etc.

Le fusible de l'amplificateur n'arrête pas de sauter

• Le filage est mal branché ou il y a un cout-circuit.
• Refaire la lecture des précautions d'installation et du diagramme d'installation dans ce manuel et vérifier toutes les connections.

Bruit de moteur ou de parasite lorsque le moteur roule

• L'amplificateur capte des parasites de l'alternateur ou émit par une autre source.
• Abaissez le niveau de gain.
• Déplacer les cables audio plus à l'écart des fils de courant.
• Vérifiez les fils de courant sur l'amplificateur et installez un suppresseur de bruit en ligne avec le courant de l'unité de source.
• Vérifiez l'alternateur ou le régulateur de voltage. Faites un test pour détecter une pile faible ou qui manque d'eau.

7. GLOSSAIRE

Filtre électronique: un module qui limite la gamme de fréquences à être envoyé vers un haut-parleur ou amplificateur.

dB: décibel, une mesure de la différence relative en puissance ou intensité entre deux sources acoustiques.

Égalisateur: Composante qui augmente ou diminue le signal de son à certaines fréquences pour améliorer la qualité sonore.

Contrôle de gain: le gain est l'unité d'amplification (tension, courant ou puissance) d'un système audio exprime en dB

Hz: abréviation pour Hertz, une unité de fréquence égale à un cycle par seconde

Octave: un principe musical qui divise les fréquences du son en 8 notes d'echelle musicale.

Ohm: unité de résistance électrique

RCA: entrée/sortie: borne par laquelle le signal voyage à partir de et vers un système; "RCA" refère au type de raccordement, qui a été fabriqué pour la première fois par la Corporation Radio d'Amérique.

Pente: comment rapidement le son s'attenue mesure en dB. Plus haut le chiffre en dB, plus vite la pente descend.

8. SPECIFICATIONS

Note:

Les données et design techniques de l'équipement peuvent varier sans pré-àvis pour permettre des améliorations techniques.

Modèle XR2410

Puisance de sortie maximale (RMS) 400W

Puissance continue * 60 W x 4

Puisssance typique ponte ** 100W x 2

Puisssance typique a 2 Ohms ** 80W x 4

Distorsion IM 0.1%

Déparation de canaux 60dB

Réponse en fréquence 20-20kHz pleine féq

Sensibilité niveau entrée signal 200mV à 5.5Volts

Sensibilité niveau entre haut-parleur 2V à 9 Volts

Impedance d'entree 22K Ohms

Tolerance de tension de pile 9.6 à 15.6 Volts

Dimensions 29.9 x 28 x 5.7 cm

• THD ≤0.1%, 10Hz-20kHz, dans 4-Ohms, @ 14,4V, tous les canaux fonctionnant

** THD ≤0.1%, 10Hz-20kHz, @ 14,4V, tous les canaux fonctionnant

Modèle XR2210

Puisance de sortie maximale (RMS) 200W

Puissance continue * 60 W x 2

Puisssance typique ponte ** 100W x 1

Puisance typique a 2 Ohms ** 80W× 2

Distorsion IM 0.1%

Rapport signal/bruit (A-weighted) 72dB

Bruit plancher N/D

Déparation de canaux 60dB

Réponse en fréquence 20-20kHz pleine Hz

Sensibilité niveau entrée signal 200mV à 5.5Volts

Sensibilité niveau entre haut-parleur 2V à 9 Volts

Impedance d'entree 22K Ohms

Tolerance de tension de pile 9.6 à 15.6 Volts

Dimensions 18.1 x 28 x 5.7 cm

• THD ≤ 0.1%, 10Hz-20kHz, dans 4-Ohms, @ 14,4V, tous les canaux fonctionnant

** THD ≤ 0.1% 10Hz - 20kHz @ 14,4V, tous les canaux fonctionnant

Modèle XR2110

Puisance de sortie maximale (RMS) 420W

Puissance continue * 300 W x 1

Puisance typique ponte ** N/D

Puisssance typique a 2 Ohms ** 400W x 1

Distorsion IM 0.1%

Rapport signal/bruit (A-weighted) 70dB

Bruit plancher N/D

Déparation de canaux N/D

Réponse en fréquence 20-20kHz pleine Hz

Sensibilité niveau entrée signal 200mV à 5.5Volts

Sensibilité niveau entre haut-parleur 2V à 9 Volts

Impedance d'entree 22K Ohms

Tolerance de tension de pile 9.6 à 15.6 Volts

Dimensions 29.9 x 28 x 5.7 cm

• THD ≤ 0.1%, 10Hz-20kHz, dans 4-Ohms, @ 14,4V, tous les canaux fonctionnant

** THD ≤0.1%, 10Hz-20kHz, @ 14,4V, tous les canaux fonctionnant

9. INFORMATION SUR LA GARANTIE LIMITÉE

Pour le Canada et les États-Unis seulement

Ce produit Clarion vendu par marchand autorisé Clarion est garantie contre tous defauts de materiel et de mise en œuvre pour une durée de un (1) an à compter de la date de vente initiale quand l'achat ET l'installation ont ete effectuees chez un marchand autorise Clarion.

Tous cablages, fils et autres accessoires Clarion achetés chez un marchand autorisé Clarion, sont garantis contre tous defaults de matériel et de mise en œuvre pour une durée de quatre-vingt-dix (90) jours de la date d'achat initiale.

TOUT ACHAT DE PRODUITS CLARION EFFECTUÉ CHEZ UN MARCHAND NON-AUTORISÉ CLARION SERA SOUMIS À DES RESTRICTIONS DE GRANANTIES DÉCRI CI-DESOUS.

Les conditions de cette garantie limitee et l'implication de la responsabilité de Clarion Corporation of America "Clarion" sous cette garantie limitee sont les suivantes:

1. DANS LE CAS DE LA GARANTIE LIMITEE DE UN (1) AN, UNE PREUVE D'ACHAT ET UNE PREUVE D'INSTALLATION SONT REQUISES. DES INFORMATIONS SUPPLEMENTaires CONCERNANT LES CENTRES DES SERVICES AUTORISÉS PAR CLARION PEUVENT ÉTRE OBTENUES AUX ADRESSES À LA FIN DE CE DOCUMENT.
2. Cette Garantie Limitée sera annulée si un dommage est survenu au bien lors d'un service effectué par personne ou entreprise qui n'est pas accédité comme un Centre de Service et Garantie Clarion.
3. Cette Garantie Limitée n'est pas applicable à un dernier produit sujat à l'abus, néligence, accidentés, installation ou utilisation incorrects ou que les numeros de série ont ete modifiés, obstrue ou efface, ou qui a ete raccordes, installés, ajustés ou réparés autrement indique par Clarion.
   4.4.4.6.1.2.3.4.5.1.6.2.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.100. The following are the main requirements of the test:
4. La responsabilité de Clarion sous cette Garantie Limitée est limitée uniquement à la réparation ou au remplacement du produit, qui est sujet uniquement à la désction de Clarion.
5. Ce produit doit est livrée dans son emballage d'origine ou équivalent. Le colis doit être entiement assure et tous frais de transport doivent être prépayés. Clarion n'assumera aucune responsabilité en cas de perte ou dommages survenue lors du transport.
6. TOUS PRODUITS CLARION ACQUIS PAR UNE ENTREMISE AUTRE QU'UN MARCHAND Autorisé PAR CLARION, INCLUANT TOUS ACHATS VIA UN MARCHAND VIRTUEL (ACHAT INTERNET) QUI N'EST PAS Autorisé PAR CLARION, NE SONT PAS COUVERTS PAR LES GARANTIES LIMITÉES DE CLARION, ET CE, EN ACCORD AVEC LES LIMITATIONS DÉFINIES PAR LA LOI. DANS LE CAS OU LES LOIS APPLICABLES NE PERMETTENT PAS L'ELIMINATION DES GARANTIES SOUS CES CONDITIONS, LA PÉRIODE DE GARANTIE LIMITÉE qui S'APPLIQUE AU PRODUIT SERA DE QUINZE (15) JOURS À PARTIR DE LA DATE D'ACHAT INITIALE.
7. AUCUNE GARANTIE IMPLICITE NE POURRA S'ETENDRE AU-DELÀ DE LA PÉRIODE DE GARANTIE DÉCRITE CI-DESSUS, ET CE, EN ACCORD AVEC LES LIMITES DÉFINIES PAR LA LOI. CLARION NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DES PERMETS OU DOMMAGES DIRECTS OU INDIRECTS DU À L'UTILISATION OU L'IMPOSSIBILITÉ D'AUTILISATION DU PRODUIT. PUISQUE CERTAINS ÉTATS NE PERMETTENT PAS DE LIMITER LA DUREE DES GARANTIES IMPLICITES, OU DE LIMITER LA RESPONSABILITÉ EN CAS DE DOMMAGES DIRECTS OU INDIRECTS, CES LIMITATIONS OU EXCLUSIONS PEUVENT NE PAS S'APPLIQUE À VOUS.
8. CETTE GARANTIE LIMITEE VOUS DONNE DES DROITS LEGAUX PRECIS. VOUS POUVEZ POSSEDER DES DROITS SUPPLEMENTaires SELON VOTRE LIEU DE RÉSIDENCE.
9. Les lois de l'etat de la Californie controntlent totally cette garantie limite, son interprétation et sa mise en exécution.
10. Si vous éprouvez des problèmes de performance du produit pendant la période de garantie, veuillez communiquer avec Clarion ou visitez notre site Web à l'adresse ci-dessous afin d'obtenir une résolution de tout problème relié aux produits Clarion.

Aux Etats-Unis:

Centre de Service et Garantie

2239 Winston Park Drive Oakville,

Ontario L6H 5R1 [phone]

www.clarion.com
