XH7110 - Haut-parleur CLARION - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Haut-parleur
Impédance	4 Ohms
Puissance maximale	200 Watts
Fréquence de réponse	20 Hz - 20 kHz
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation recommandée	Installation dans des systèmes audio de voiture
Maintenance	Nettoyage régulier et vérification des connexions
Sécurité	Ne pas exposer à l'humidité excessive
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - XH7110 CLARION

Comment connecter le CLARION XH7110 à ma source audio?

Pour connecter le CLARION XH7110, utilisez les câbles RCA pour brancher la sortie audio de votre source à l'entrée du haut-parleur. Assurez-vous que le haut-parleur est alimenté et que le volume est réglé à un niveau approprié.

Pourquoi le son du CLARION XH7110 est-il distordu?

La distorsion du son peut être causée par un volume trop élevé ou une mauvaise connexion. Vérifiez que le volume de votre source audio n'est pas trop élevé et que tous les câbles sont correctement branchés.

Le CLARION XH7110 ne s'allume pas, que faire?

Vérifiez d'abord que le haut-parleur est correctement alimenté. Assurez-vous que l'alimentation est branchée et que le fusible n'est pas grillé. Si le problème persiste, essayez de tester le haut-parleur avec une autre source d'alimentation.

Comment régler les basses sur le CLARION XH7110?

Le CLARION XH7110 est équipé d'un réglage de basses. Utilisez le bouton de commande sur le haut-parleur pour augmenter ou diminuer le niveau des basses selon vos préférences.

Le CLARION XH7110 est-il résistant à l'eau?

Le CLARION XH7110 n'est pas spécifiquement conçu pour être résistant à l'eau. Il est recommandé de le garder à l'abri de l'humidité pour éviter d'endommager les composants internes.

Quels sont les dimensions du CLARION XH7110?

Les dimensions du CLARION XH7110 sont de 20 cm de largeur, 15 cm de hauteur et 10 cm de profondeur.

Comment nettoyer le CLARION XH7110?

Pour nettoyer le CLARION XH7110, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la surface du haut-parleur.

MODE D'EMPLOI XH7110 CLARION

Owner's manual & Installation manual Mode d'emploi et manuel d'installation Manual de instrucciones y de instalacion

XH5210

XH5410

XH7110

XH AMPLIFIERS
AMPLIFICATEURS XH
AMPLIFICADORES XH

Nosyouremercionsd'avoirfaitl'achatd'unproduitClarion.

Veuillez dire ce manuel d'utilisateur avant de vous servir de votre équipement.
- ÀpRES la lecture de ce manuel, gardez-le dans un endroit pratique, tel que le coffre à gants.
- Conservez votre facture. La garantie qui se trouve à la fin de ce manuel ainsi que votre facture est essentielle pour se prévaloir du service sous garantie.

Approbation FCC

Cet équipement a ete teste et repond aux exigences des apparils numériques.
Classe B, selon la Section 15 des regles du FCC. Ces exigences sont conques pour fournir une protection raisonnable contre les interferences nuisibles dans une installation residentielle. Cet équipement generne, utilise et peut emetre une energie de
frequence radio et, s'il n'est pas installed et utilise seion les instructions d'installation,
peut causer des interfrences nuisibles aux communications radio. Par contre, il
n'est pas certain qu'il n'y aura pas d'interfrence dans certaines installations. Si cet
equipement cause des interfrences nuisibles a la reception radio ou de television,
qui peut etre verifie en eteignant et allumant l'appareil, l'utiliseur est fortement
recommande de consulter un technicien experimente de radio/TV pour assistance.

Table des Matieres

1.CARATERISTIQUES. 29
2.MISE ENGARDE 30

Installation 30

3.CONTROLES 31
4. OPÉRATIONS 33

Selection du voltage du niveau d'entrée 33
Regler le niveau d'opération 33
Améliorer le son de basses fréquences 33

Équilibrer la sortie sous-basses avec des haut-parleurs

moyenne fréquence 34
Raccordement d'une unité de source dépourvue de sortie RCA 34
Soins et Entretien 34

Qu'est-ce qui est inclut dans la boite 35
Précautions de montage 35
Précautions de filage 36
Raccordement du courant et fils haut-parleur 38

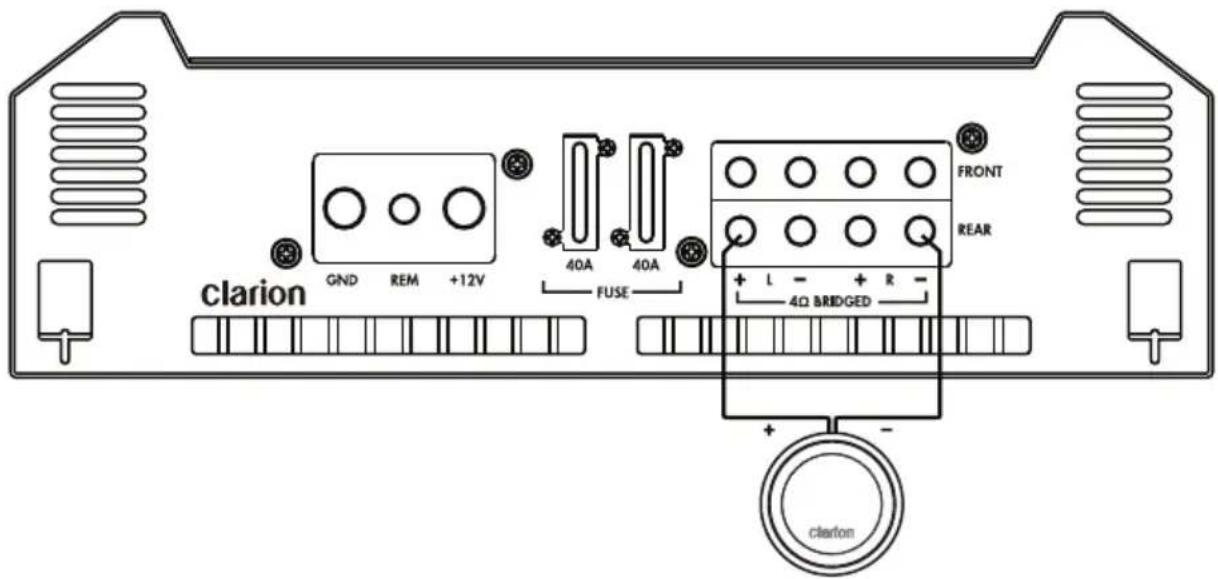

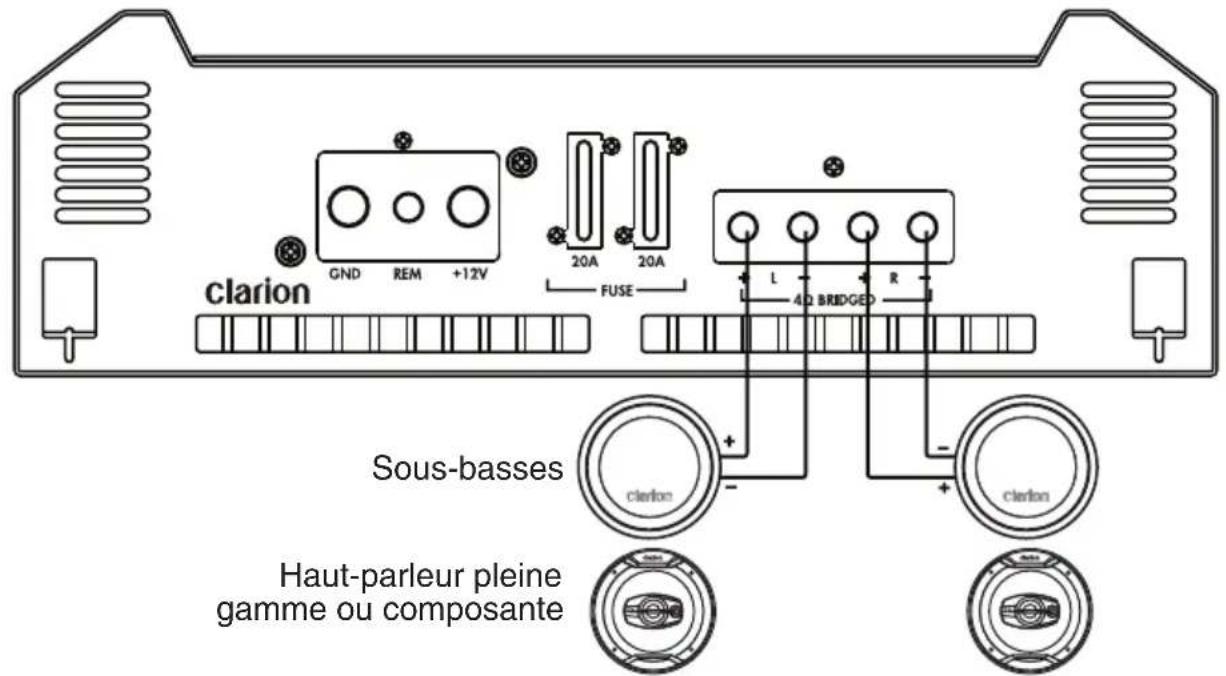

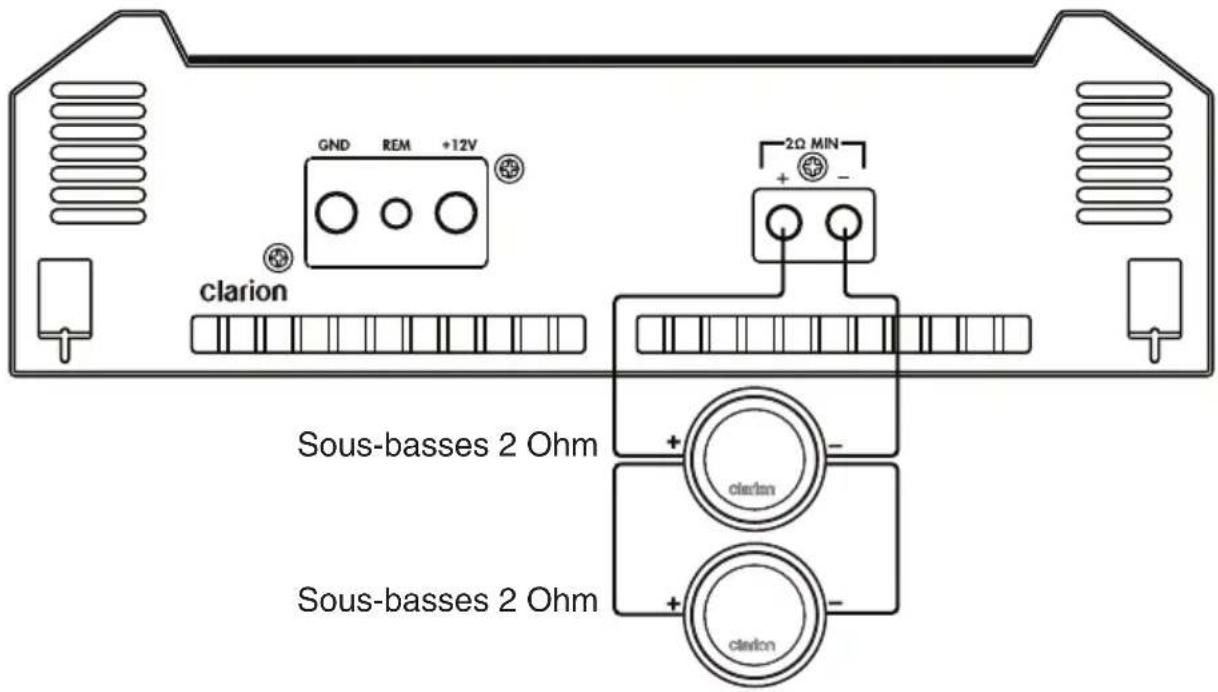

Applications 39
Configuration rattachée de XH7110 44
Réglages du gain. 44
Réglage des filtres électroniques 45
Réglage du rehausseur des basses 45
Verifications finale du système 45

1. GUIDE DE DEPANNAGE 46

Témoins lumineux 46
Pas de son. 46
Cycles audio intermittents, en fonction - en arrêt 46
Son distorsionné 47
Le fusible de l'amplificateur n'arrête pas de sauter. 47
Bruit de moteur ou de parasite lorsque le moteur roule 47
Problème de haut voltage sur l'allumage 47

1. GLOSSAIRE 48
2. SPECIFICATIONS 49
   9.GARANTIE LIMITEE 50

1. CARACTÉRISTIQUES

Les amplificateurs XH5210, XH5410 et XH7110 de Clarion s'intègrent dans une vaste étendue de configuration de système et fourni ces caractéristiques :

• IVS - Sélecteur de niveau de voltage d'entrée avec ses trois réglages de sensibilité sur le contrôle de gain permet de se raccorder à pratiquement toutes les unités de source.
• PFS - Sélecteur de fréquence précis, un ajustement par incrément de filtré de fréquence.
  Isolateur de mise à la terre pour entrée RCA.
• Pleine réponse en fréquence avec peu de distorsion et une performance exceptionnelle de rapport signal/bruit.
• Design du circuit avancé permettant le pontage des sorties pour une variété d'applications.
  Filtres electronices independants pour parfaire le design du système audio.
• Le XH7110 ont chacun une pente de 24dB par octave et un ajustement variable entre 30Hz et 250Hz .
  Le XH5210 et XH5410 ont chacun une pente de 12dB par octave et un ajustement variable entre 50Hz et 550Hz .
• Circuit d'amplification de basses fréquences sur la série XH pour renforcer certains signaux attenués dus à la conception du caisson.
• Circuit de mise en marche possédant un départ doux pour prévenir une secousse lors de la mise en fonction.
• Circuits de protection pour prévenir la surchauffe et les couTCircuit sur les haut-parleurs.
• Le XH5210 et XH5410 sont stable à 2 Ohms pour accommoder une variété de systèmes d' Haut-parleurs.
• Bornes de raccordement entrées/sorties plaquées or et fusible de type automobile intégré.
  Chassis en aluminium pour dissiper efficacement la chaleur.
• SLI - entrée niveau haut-parleur pour intégration avec radio d'origine ou dépourvu de sortis RCA.
  Profile élancé, compact pour installation dans des endroits plus restreints.
  SSF - filtré subsonique ajustable sur le XH7110 qui peut être baisse à 10Hz

2. MISE EN GARDE

• Ne pas utiliser cet apparéil pour des fins non décrites dans ce manuel
• Ne pas modifier ni désassembler ce produit
• Ne pas verser de liquide ni introduire d'objets étrangers dans l'appareil. L'eau et l'humidité vont endommager les circuits internes
• Si l'appareil devient mouillé, enlever le courant et demander à un marchand autorisé Clarion de le nettoyer ou de le réparer

Dans le cas où vous ignorelez ces précautions, des dommages à l'amplificateur ou au vehicule peuvent être causés et pourrait annuler la garantie.

AVERTISSEMENT!

L'exposition continue à des niveaux sonores supérieurs à 85dB ou plus peut résultat en une perte de l'ouïe. Meme si les produits Clarion sont capables de produit des niveaux de pression sonores élevés, nous vous recommendons d'utiliser le produit de façon raisonnable.

Installation

L'installation de composantes audio et video nécessite une expérience dans une variété de champs d'expertise mécaniques et électriques. Mème si ce manuel fournit une procédure d'installation sommaire ainsi qu'un guide d'opération, il ne donne aucune méthode d'installation spécifique à votre vehicule.

Si vous n'avez pas les connaissances et l'expérience requise pour mener à terme l'installation, consulter un marchand autorisé Clarion pour connaître les options disponibles pour une installation professionnelle.

3.CONTROLES

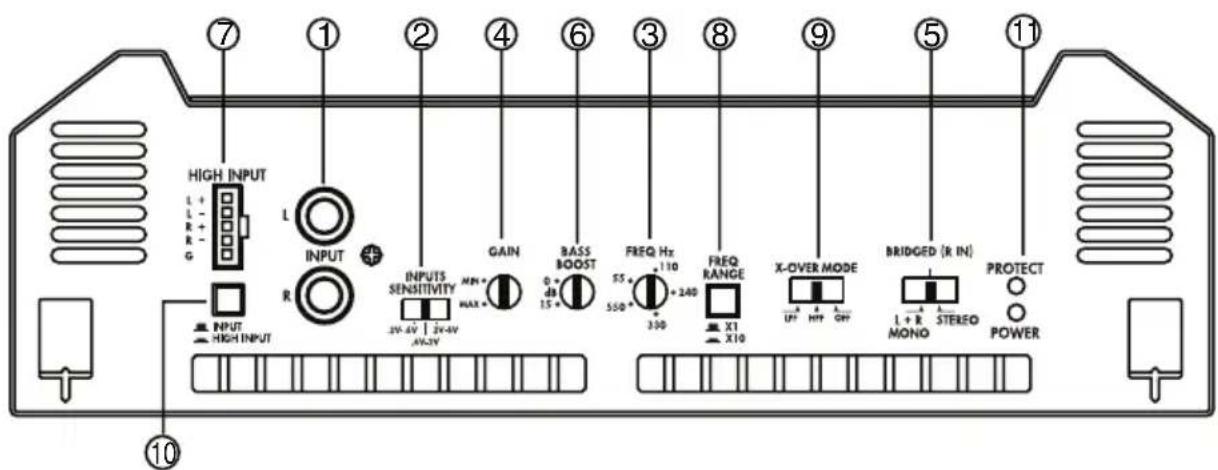

XH5210 Connexions du signal et ajustements de l'audio

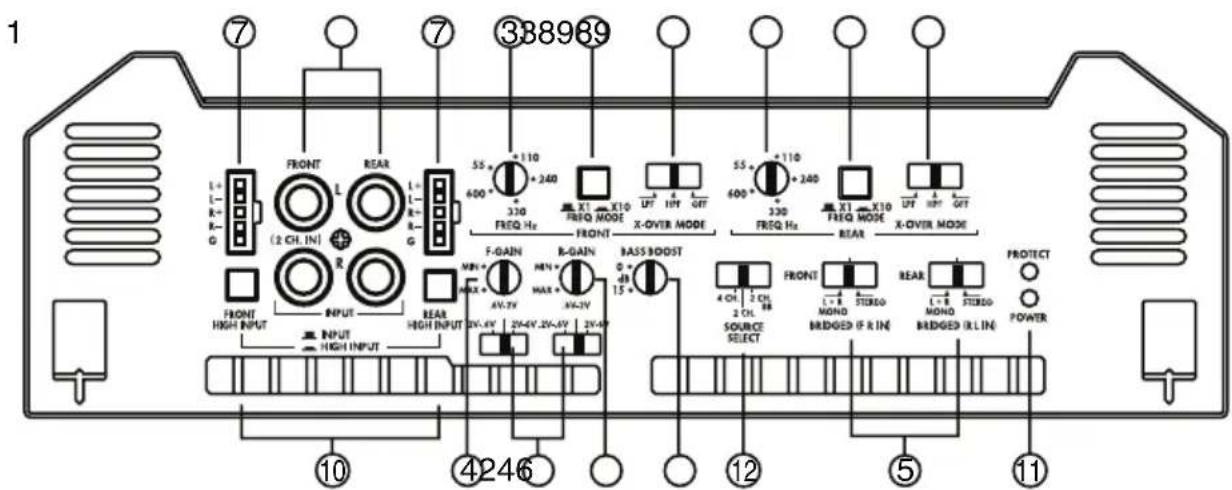

XH5410 Connexions du signal et ajustements de l'audio

1. Entrée type RCA
2. Sélecteur pour la Tension d'Entrée
3. Sélecteur Precis de la Fréquence PFS
4. Commande du Gain
5. Selecteur du Mode de Sortie

6. Contrôle de l'accentuation de la basse

7. Entrée Niveau Haut-parleur

8. Multiplicateur de Fréquences
9. Commutateur d'opération du Filtré Électronique
10. Selecteur du type d'entrée RCA ou Niveau Haut-Parleur
11. Témoin Lumineux
12. Commutateur de Source

XH7110 Connexions du signal et ajustements de l'audio

1. Entrée type RCA
2. Sélecteur pour la Tension d'Entrée
3. Selecteur Precis de la Fréquence PFS
4. Contrôle de l'accentuation de la basse
5. Entrée Niveau Haut-parleur
6. Commande du Gain
7. Commande de la Phase PCS
8. Port pour le contrôle à distance de la basse RLC
9. Multipicateur de Fréquences

4. OPÉRATIONS

Sélection du voltage du niveau d'entrée

Les amplificateurs XH sont compatibles avec une vaste gamme de voltage de signal d'entrée (0.2V à 8V). Cette vaste gamme est répartie en trois champs, qui sont accessibles via le commutateur localisé dans la section du gain sur l'amplificateur.

0.2V-0.6V selectionne une sensibilité d'entrée variant entre 200mV et 600mV.
0.6V-2V selectionne une sensibilité d'entrée variant entre 600mV et 2V.
2V-8V selectionne une sensibilité d'entrée variant entre 2V et 8V.

Le contrôle rotatif de gain opère en dedans de ces paramétres.

Note :

La majorité des unités de source, même celle à 4V et 5V n'opéré pas à peu voltage. Le réglage doit être positionné entre 0.6V-2V.

Régler le niveau d'opération

Le commutateur de gain vous permet de régler le niveau nominal d'opération de l'amplificateur entre 0.2V et 8V pour les entrées RCA et de 500mV à 5V pour les entrées niveau haut-parleur. Ce vaste champ permet de raccorder pratiquement n'importe qu'elle marque d'unité de source.

Une fois le bon niveau sélectionné avec le IVS, vous doivent ajuster le gain pour équilibrer le niveau de sensibilité de l'amplificateur avec l'unité de source. Le contrôle de gain n'est pas un contrôle de volume. Sa pertinence est pour accommoder cet amplificateur à être utilisé avec plusieurs modèles et marque d'unité de source.

Améliorer le son de basses fréquences

Les amplificateurs offrent un circuit de rehausseur de basses sur une plage etroite (connu sous l'appellation Q-haut). Le contrôle rehausseur de basses fonctionne un peu comme un égalisateur de fréquences qui vous permet de symponiser une basse fréquence qui a besoin d'être compensées due au concept moins qu'idéal du caisson. L'augmentation des basses reproduit des tonalités riches et entières qui sont normalement difficiles à reproduire dans un environnement automobile.

Le XH5210 et XH5410 ont un gain fixé à 45Hz. Si vous ne poulez pas d'augmentation des sous-basses fréquences, réglez ce contrôle à "off".
Le XH7110 un contrôle de rehausseur de basses variable entre 30Hz et 125Hz. Ils n'ont pas de commutateur "on" "off", mais un niveau de contrôle qui varie entre 0dB et 15db.

MISE EN GARDE

Ce contrôle peut considérablement augmenter la puissance de sortie et peut causeer de sérieux dommage si surutilisé.

Équilibrer la sortie sous-basses avec des haut-parleurs moyenne fréquence

Le XH7110 ont un commutateur de polarité qui permet de renverser la polarité du signal de sortie. Ceci peut être pratique pour équilibrer les haut-parleurs sous-basses avec les haut-parleurs moyens gamme.

Raccordement d'une unité de source dépourvue de sortie RCA

L'entrée niveau haut-parleur procure un raccordement à une unité de source de haute puissance. Utilisez-les si vous unité de source n'a pas de sortie RCA tel un radio d'origine.

MISE EN GARDE

Lorsque you utilisez les entrées niveau haut-parleur, le fil noir doit être raccordé à l'unité de source. Un manque à cette règle peut cause des bruits parasites ou un mauvais fonctionnement.

Soins et entretien

Nettoyage du chassin

Utiliser un chiffon doux et sec et enlever delicatement la poussière et saleté de l'appareil

Ne pas utiliser de benzène, varsol, produit nettoyant pour l'auto ou autres nettoyants. Ces substances peuvent endommager l'appareil ou faire peler la peinture.

Réparation de l'appareil

Dans le cas où un trouble survient, n'ouvrer jamais l'appareil ou en defaire les pieces. Les pieces internes ne sont pas réparables par l'utilisateur. L'ouverture de n'importe qu'elle composante annulera la garantie.

AVERTISSEMENT!

Des changements ou modifications non-approuvés par le fabricant à cet apparéil annuleront la garantie et seront en violation de l'approbation FCC.

Lisez ces instructions et précautions attentivement.

Qu'est-ce qui est inclus dans la boîte

En plus du manuel, cette boîte contient:

Un amplificateur
Un harnais pour entrée niveau haut-parleur

Précautions de montage

Si vous ne possédez pas l'expertise nécessaire, n'installez pas l'amplificateur vous-même. Consulter un marchand Clarion autorisé pour des recommendations pour l'installation.

• Cet apparéil est exclusivement pour un vehicule avec mise à la terre négative et une alimentation 12 V
• Choisissez un endroit dans le vehicule qui offre une ventilation adequate alentour de l'amplificateur. Meme si n'importe quel mouvement d'air dissipe la chaleur, l'air frais devrait circuler le long des évents et non d'un à l'autre.

AVERTISSEMENT!

Meme si les amplificateurs Clarion possèdent des évents de ventilation ainsi que des circuits de protection, installer l'amplificateur dans un endroit étroit dépourvu de toute circulation d'air provoquera des dommages au circuit interne avec le temps.

Le XH7110 n'est pas disposé avec un ventilateur. Installez-le de manière à ce que l'air puisse circuler sous le dessous.

Fixer l'amplificateur sur une surface rigide à l'écart du caisson de sous-basses ou de toutes autres régions susceptibles d'émettre des vibrations. Ne pas installer l'amplificateur sur du plastique ou toute autre surface inflammable.
Pour un ajustement facile du système, fixer l'amplificateur de manière à ce que les contrôles du panneau avant soient accessibles après l'installation.
- Faites toujours attention lorsque vous rajoutez quelque que chose au vehicule. Vérifier l'espace environnement avant de percer des trous ou visser quoi que ce soit.
Assurez-vous que les trous que vous percèze ne transperceront pas le réservoir d'essence, conduit d'essence, conduit de liquide à frein (sous le chassin) ou filage électrique.

Précautions de filage

Lire toutes les précautions de filage. Si vous n'étés pas certain de vos raccordements, contacter votre marchand Clarion autorisé.

• Ne pas ouvrir le chassin. Il n'y a aucune piece réparable par l'utilisateur à l'intérieur. Si vous avez besoin d'assistance, contacter votre marchand Clarion ou un centre de service autorisé Clarion.

Courant

Avant de commencer, assurez-vous que votre unité de source est hors fonction.

AVERTISSEMENT!

Pour prévenir tout cout-circuit pendant l'installation, débrancher la borne négative de la pile avant de faire de faire des raccordements de courant.

Fusibles

• Ajouter un fusible externe au fil positif de l'amplificateur et le raccarder le plus pres possible de la borne positive de la pile. Utiliser un fusible d'une valeur égale à la consommation en courant de l'amplificateur. Ajouter un fusible externe protège le circuit électrique d'un cout-circuit qui pourrait causeur un incendie.

Utilisez un fusible d'une puissance équivalente à la consommation totale de l'amplificateur. Les fusibles installés pres de la pile devraient être 10 ampères plus élevés que l'amplificateur lui-même.

Si vous utilisez plus d'un amplificateur, additionnez le total de consommation pour le système au complet et utilisez le fusible le plus pres. Par exemple, si vous raccordez ces deux amplificateurs, le XH5210 et XH5410, installez un fusible de 100 ampères à la pile.

• La grosseur du fil de courant peut affecter la performance du système audio. Le tableau indicateur fournit la grosseur minimum des fils de courant selon la puissance pour un bon fonctionnement.

Tableau de grosseur de fil de courant

<4 mètres de longueur de fil entre 4-5 mètres de longueur de fil
Grosseur du fil	Fusible maximum	Grosseur du fil	Fusible maximum
8 Awg	70 Amp	8 Awg	40 Amp
4 Awg	170 Amp	4 Awg	50 Amp
2 Awg	240 Amp	2 Awg	140 Amp
0 Awg	400 Amp	0 Awg	200 Amp

Cables

Lors de l'installation des cables RCA, gardez ces derniers à l'écart des fils de courant et d'haut-parleur.
Protégez tout les fils de dommages évventuels. Lorsqu'un fil passé à travers le muret coupe-feu ou pres de bord en métal, utilisez une rondelle en caoutchouc ou en platique. Utilisez du "loom" là ou c'est possible pour une protection accrue.
- Des cables trop longs peuvent occasionalnier une perte de signal ainsi qu'agir comme antennne pour capter des parasites. N'utilisez que des cables RCA de qualité et pas plus longs que nécessaire pour faire un raccordement direct entre l'unité de source et l'amplificateur.
Assurez-vous que chaque raccordement est propre et solide. Isoler le bout de chaque raccordement avec tu ruban électrique ou tube rétrécissant à la chaleur.

MISE EN GARDE

Un mauvais raccordement peut engendrer un fonctionnement non fiable et endommager l'appareil ou le vehicule.

Mise à la terre de l'amplificateur

Une bonne mise à la terre est importante pour minimiser la résistance et éviter

des problèmes de bruits.

Utiliser les fils les plus courts possible.

Enlever toute peinture sur la surface avant d'y raccorder la mise à la terre.

Pour minimiser la résistance et éviter des bruits parasites, bien raccorder le fil de mise à la terre au chassin de l'auto ainsi

Tableau de Fusible

XH5210 30 Amp

XH5410 50 Amp

XH7110 90 Amp

que celui de l'unité de source. Utiliser un écrou existant n'est pas recommandé.

Le dernier raccordement que vous faites devrait etre le fil de mise à la terre à l'amplificateur. Comme les condensateurs ne sont pas charges, une eticnlle peut jaillir lorsque vous faites ce raccordement.

Utilisez une lumière de vérification (test light) entre la borne négative et le fil de courant pour charger doucement les condensateurs si ceci vous préoccupe. Le fil de mise à la terre est le raccordement le plus importante à l'amplificateur. Assurez-vous qu'il soit ajustat.

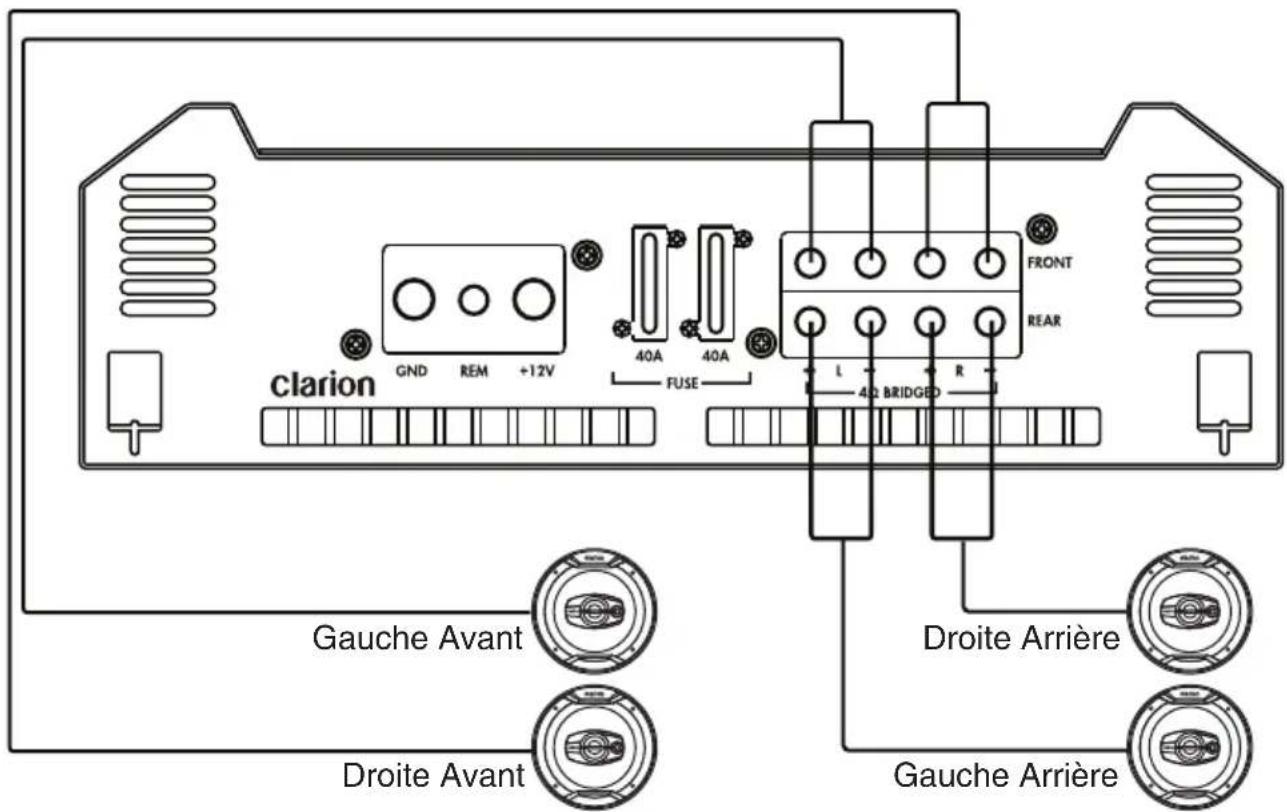

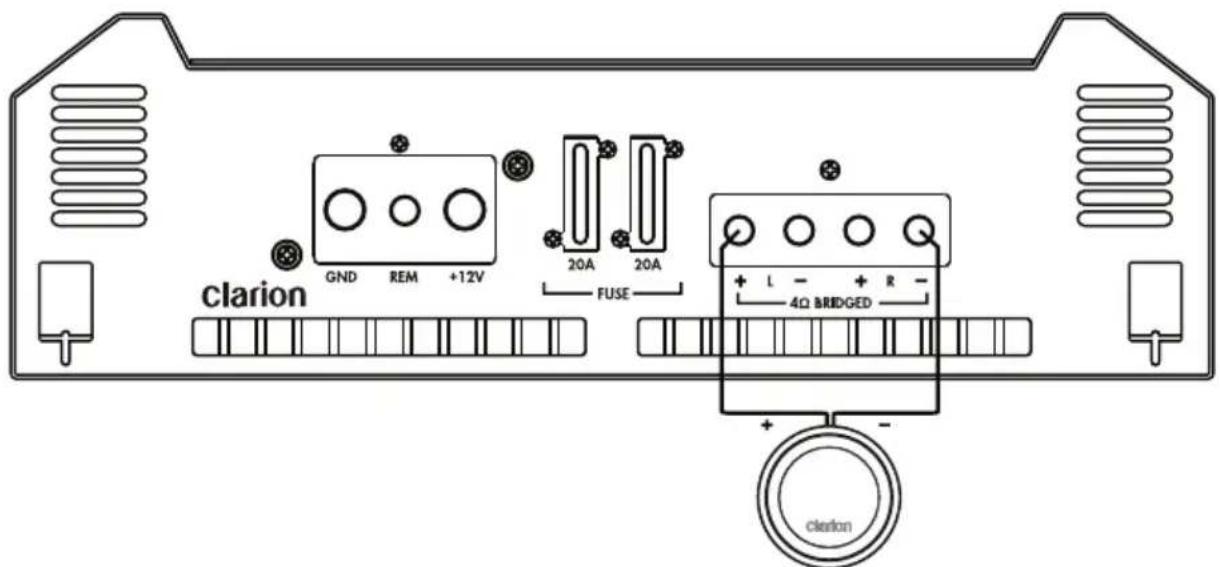

Le panneau arrière contient les bornes de courant et pour haut-parleurs

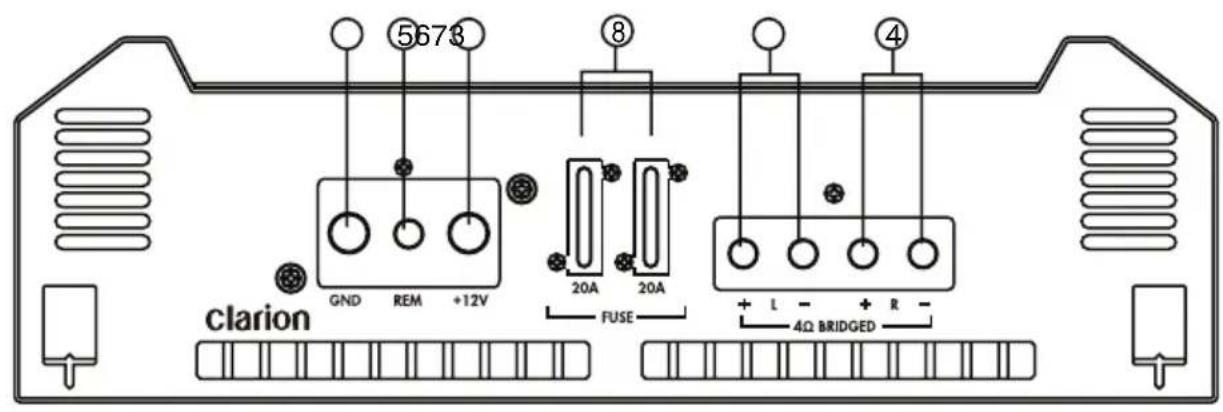

XH5210 raccordement du courant et fils haut-parleur

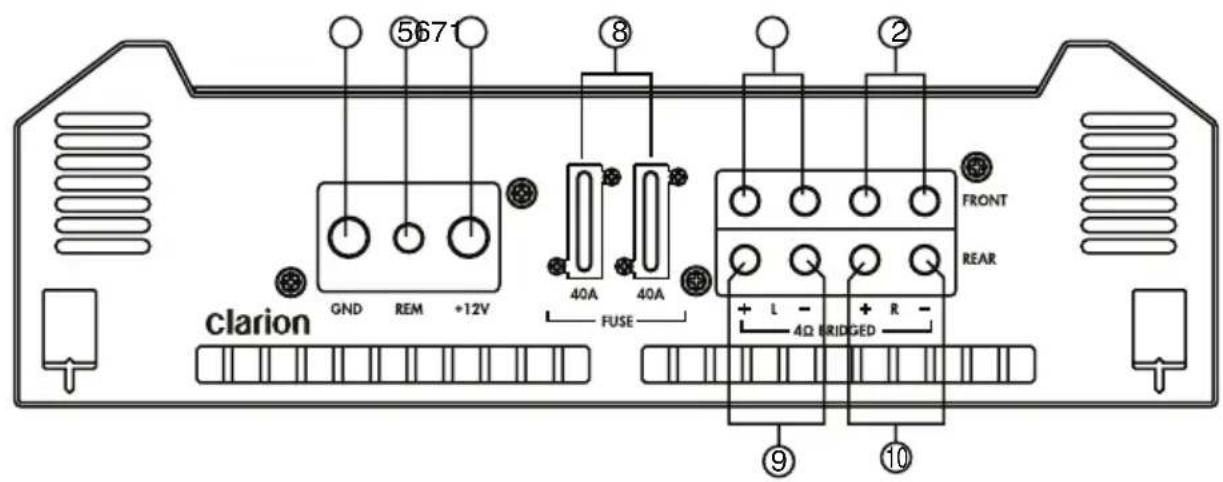

XH5410 raccordement du courant et fils haut-parleur

1. Sortie haut-parleur avant gauche 6. Entreise mise à la terre
   2.Sortie haut-parleur avant droit 7. Entree +12V pile
2. Sortie haut-parleur gauche 8. Fusibles
   4.Sortie haut-parleur droit 9.Sortie haut-parleur arriere gauche
3. Entrée mise en fonction 10. Sortie haut-parleur arrêté droit

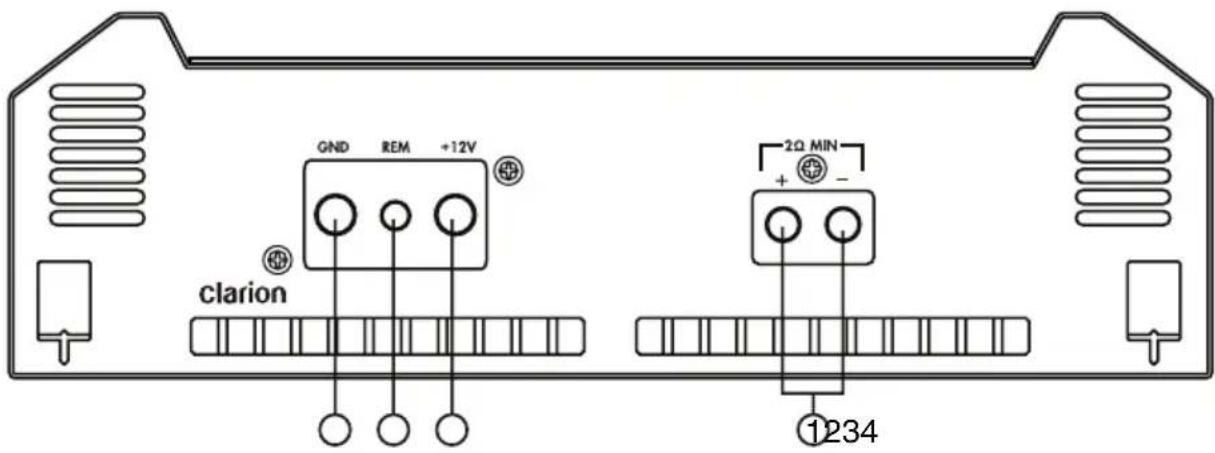

XH7110 raccordement du courant et fils haut-parleur

1. Sortie haut-parleur arrriere gauche 5. Entrée mise à la terre
   2.Sortie haut-parleur arriere droit 6.Fusibles
   3.Sortie haut-parleur mono 7. Entree +12V pile
2. Entreise mise en fonction

Applications

Système de haut-parleur sous-basses mono (XH5210 et XH5410)

Dans cette application, les canaux arrières sont pointés en mono pour pousser un sous-basses pendant que les canaux avant poussent une paire d' Haut-parleur pleine gamme.

Configuration Amplificateur Mono (XH5210)

• Régler le commutateur mode filtré à LP
• Regler le commutateur mode à L+R (Mono)
• Régler le filtré à la fréquence de 80 Hz
• Ajuster la fréquence du filtré électronique pour bien s'agencer à vos gouts et performances
  Impedance de 4 Ohms minimum mono

Configuration Amplificateur Mono (XH5410)

• Régler le commutateur mode filtré arrière à LP
• Régler le commutateur mode à L+R (Mono)
• Régler le filtré à la fréquence de 80 Hz
• Ajuster la fréquence du filtré électronique pour bien s'agencer à vos gouts et performances
  Impedance de 4 Ohms minimum mono

Note:

Vous pouvez pointer les canaux avant, arrirée ou les deux en utilisant les réglages ci-haut.

Deux canaux pleine gamme ou système de sous-basses (XH5210)

Dans cette application, le XH5210 est utilisé pour pousser deux haut-parleurs.

Sous-basses en stéreo

• Régler le commutateur mode filtré arriéré à LP
• Régler le filtré à la fréquence de 80 Hz
• Ajuster la fréquence du filtré électronique pour bien s'agencer à vos gouts et performances
  Impedance de 2 Ohms minimum

Haut-parleur pleine gamme ou composante en stéreo

• Régler le commutateur mode filtré arrêté à "OFF"

Haut-parleur composante en stéreo avec sous-basses séparés

• Régler le commutateur mode filtré arrière à HP
• Régler la fréquence du filtré à 200Hz pour des haut-parleurs de 4 pouces 100Hz pour des haut-parleurs de 5.25 pouces 75Hz pour des haut-parleurs de 6.5 pouces 65Hz pour des haut-parleurs de 6x9 pouces

Sous-basses et haut-parleur composante en même temps

• Régler le commutateur mode filtré arrière à "OFF"
• Installer des filtres passifs sur les sous-basses (inducteur) et sur les composantes (condensateur)

Système 4 canaux haute puissance (XH5410)

Dans cette application, le XH5410 est utilisé comme amplificateur 4 canaux pour pousser quatre haut-parleurs pleine gamme en stéreo avec contrôle de fader.

Quatre haut-parleurs en sté reproduction - pleine gamme

• Régler le commutateur mode filtré à "OFF"

Quatre haut-parleurs en stéreo - filtrés

Si les haut-parleurs avant ou arriere sont plus petits que 5.25 pouces, vous pourrez decide de mettre en fonction le filtre passer-haut. Les réglages suivants s'appliquent aux canaux avant ou arrière avec les petits haut-parleurs.

• Régler le commutateur mode filtré à HP
• Régler la fréquence de filtré à 200Hz pour haut-parleur 4 pouces 350Hz pour haut-parleur 3.5 pouces

Système sous-basses à 2 Ohms (XH7110)

Cette application montre un XH7110 poussant une paire de sous-basses a bobine de 2 Ohms double.

XH7110 Configuration des haut-parleurs

Les apparêls produit un maximum de puissance lorsque raccordé à une charge de 2 Ohms. Sous aucune circunstance ne devriez-vous utiliser une charge en début de 2 Ohms sur ces apparêls.

MISE EN GARDE

Ne pas raccorder une charge inférieure à 2 Ohms ou il pourrait se produit des dommages permanents et la garantie pourrait être annulée.

Les configurations suivantes procurent un rendement optimal de puissance.

Configuration de haut-parleur
Type de sous-basses	Qtée Raccordement Charge nette
Bobine simple - 8 Ohm	4 Parallèle 2 Ohm
Bobine simple - 4 Ohm	2 Parallèle 2 Ohm
Bobine simple - 2 Ohm	4 Parallèle/Série 2 Ohm
Bobine double - 8 Ohm	2 Parallèle 2 Ohm
Bobine double - 4 Ohm	4 Parallèle/Série 2 Ohm
Bobine double- 2 Ohm	2 Série/Parallèle 2 Ohm

D'autres configurations d' Haut-parleur sont possibles en utilisant une combinaison en série et en parallèle. Contactez notre marchand Clarion pour plus de détails.

Configuration rattachée de XH7110

Dans ce mode, les réglages sur l'amplificateur "master" s'appliquent sur tous les autres. Par exemple, régler les fréquences de filtrer sur le master règle les slaves. Ceci fonctionne pour tous les contrôle du panneau avant.

Plusieurs amplificateurs peuvent être raccordés en série. Par exemple, si vous ave six XH7110 dans un vehicule démonstrateur, vous pourriez tout les contrôle à partir de l'unité maitresse (master) (et d'une télécommande).

L'explication suivant décrit la configuration des amplificateurs :

Master - Raccorder les fils de l'unité principale à l'entrée normale

• Régler le commutateur master/slave à master
• Raccorder un seul fil RCA à partir de la sortie master slave vers l'ampli slave

Slave - Regler le commutateur master/slave à slave
Raccorder un seul fil RCA de l'appareil master slave out au slave in

Autres slave - Regler le commutateur master/slave à slave
- Raccorder un seul fil RCA de l'appareil slave out au slave in

Chaque amplificateur peut pousser indépendamment des charges d' Haut-parleur (bien entendu la position du commutateur phase est la même pour tous les amplificateurs).

Ou, pour pousser une grande charge (commutateur phase à l'opposé sur l'amplificateur), vous pouvez pointer entre les amplificateurs : + et + à la charge et - et - vers chacun. L'amplificateur master est haut-parleur + pour l'opération en phase.

N'importe quelles paires d'amplificateurs peuvent etre pontees, mais soyez prudent de bien regler les commutateurs phase.

Réglages du gain

Une fois que l'installation est complétée, suivez ces étapes pour régler le gain et procédez à la verification finale du système.

1. Tourner le contrôle de gain complètement dans le sens contraire des aiguilles d'une montre
2. Sélectionner le bon niveau d'entrée de voltage avec le IVS. Voir "Réglage du niveau d'entrée" dans la section "Opérations"
3. Mettez la clé de contact du vehicule en position "Ignition"
4. Mettez l'unité de source en fonction avec le volume à zéro.
5. Réglez les contrôles d'égalisation à zéro, au milieu et réglez le "loudness" à "off"
6. Faites jouer un CD ou cassette et augmenter lentement le niveau de volume sur l'unité de source jusqu'à ce vous commencez à entendre de la distorsion. Ceci devrait être pratiquement au maximum.
7. Redescende le volume légèrement.
8. Augmenter tranquillement le gain (dans le sens des aiguilles d'une montre). Arrêtez lorsque vous entendez de la distorsion.

Lorsque le gain est proprement ajusté, vous devriez atteindre un maximum de sortie sans distorsion avec le volume complètement au maximum, et non à moitié.

Si vous avez acces à un oscilloscope, vous pourrez etudier la sortie avec ce dernier, tout en regardant pour un survoltage de la sinusoide. Regler le gain de maniere a avoir un minimum de survoltage.

Réglages des filtres électroniques

Les amplificateurs XH5210 et XH5410 offrent des filtres électroniques entièrement ajustables. On ne peut désactiver le filtré passé-bas avec une pente de 24 dB sur le XH7110.

1. Sur le XH5210 ET XH5410 utilisez le commutateur de mode X-Over, pour selectionner LP (passe-bas) ou HP (passes-haut) ou OFF pour laisser passer un signal pleine gamme.
2. En utilisant le contrôle de fréquence (Hz), réglez la fréquence.

Réglage du rehausseur des basses

1. Régler initialement le contrôle de rehausseur de basses à "off"
2. Faite l'écoute d'une variété différente de style de musique (par exemple, rock, rap, etc.) et enclenché le commutateur de rehauserseur de basses à "on" jusqu'à ce que vous entendiez une augmentation dans les basses fréquences.

Note:

En utilisant le rehausseur de basses on obtient beaucoup plus de puissance additionnelle de la part de l'amplificateur. Utilisez avec précaution.

MISE EN GARDE

Si vous entendez un pop cause par un excès de ballotement du haut-parleur, abaiser le niveau du rehausseur de basses pour prévenir des dommages au haut-parleur.

Vérifications finale du système

1. Demarrer le moteur etmettre en fonction l'unité de source.
2. ÀpRES un délambda de 2 secondes, augmenter lentement le volume et écouter le son. Si vous entendez n'importe quel bruit, parasite, distorsion ou aucun son, vérifie vos raccordements et referez-vous au guide de dépannage. Dépendament de votre système, le volume peut devenir très fort même à un bas niveau.

En attendant d'atteindre un niveau de puissance comfortable, proceder avec soins en ajustant les contrôles.

1. Ajuster le contrôle de balance à ses positions extrêmes et écouter le résultat. La sortie audio devrait concorder avec les réglages (son dans le haut-parleur gauche lorsque la balance est à gauche).
2. Augmenter le volume et vérifier que l'amplificateur reproduit l'audio sur toutes les fréquences et sans distorsion.

Si vous entendez de la distorsion, vérifie les raccordements et que le réglage du gain soit bien ajusté. Une autre cause de distorsion peut provenir d'une sous-alimentation de courant ou de haut-parleurs endommages.

6. GUIDE DE DÉPANNAGE

Témoins lumineux

Le XH5210, XH5410 et XH7110 ont des lumières qui indiquent le statut de l'amplificateur.

LED Bleu du haut Rouge sur Bleu sur Signification le panneau le panneau

On Off Off Amplificateur fonctionne normalement

On Alterne entre En mode de protection rouge et bleu thermale

Clignote lentement Clignotement lent Off Survoltage, réduire le hors phase niveau de voltage

d'entrée

Clignote rapidement Clignote rapidement Off Protection de cout-circuit en phase

3 clignotements et 3 clignotements Off Detection repétée d'un coult-circuit; élimné le coult-circuit, pause et pauseoff

attendez 5 minutes pour que le code d'erreur s'efface; ou enlever le fusible du courant principal, en retardant le fusible par exemple.

Pas de son

• Aucun voltage sur la mise en fonction ou voltage trop faible:
  verifiez le raccordement sur l'amplificateur et l'unité de source.
• Fusible brûlé sur l'amplificateur: remplacez avec un nouveau fusible (de même puissance).
• Les fils de courant ne sont pas raccordés: vérifie les fils positif et négatif sur l'amplificateur et les connexions sur la pile.
• Il y a un bout-circuit sur les fils haut-parleur: vérifie la continuité à la mise à la terre sur les haut-parleurs; il ne devrait pas y avoir de mise à la masse commune.
• Les haut-parleurs ne sont pas raccordés ou sont défectueux : vérifie les raccordements des haut-parleurs à l'amplificateur; vérifie l'impédance des haut-parleurs.

Cycles audio intermittents, en fonction - en arrêt

• Les circuits de protection thermique empêchent l'amplificateur de fonctionner en tout temps: vérifie la place de montage pour une ventilation ajustée. Consutez un marchand autorisé Clarion.

Son distortionné

• Le réglage de gain mal ajusté ou haut-parleurs endommages: refaire la lecture des réglages de gain.
• Inspectez le cône de chaque haut-parleur pour des signes de dommages, tel qu'un cone gelé ou une odeur de brûlé, etc.

Le fusible de l'amplificateur n'arrête pas de sauter

• Le filage est mal branché ou il y a un cout-circuit.
• L'amplificateur est surcharge : baisser le volume, gain ou rehausseur de sous-basses
• Fusible trop petit ou mal installé : remplacez le fusible de l'amplificateur avec la même valeur qui a eté livré avec l'amplificateur.

Tableau de Fusible

XH5210 30 Amp

XH5410 50 Amp

XH7110 90 Amp

Bruit de moteur ou de parasite lorsque le moteur roule

• Fils RCA trop proches des fils de courants: Séparer les fils RCA des fils de courant. Des retours de mise à la terre sont causés par une différence de potentiel (tension) entre deux sources. Le courant voyage à travers la gaine isolante des fils RCA et est ramassé par l'amplificateur. Il y a plusieurs façon de remedier au problème :
• Repositionner la mise à la terre de l'amplificateur à un meilleur endroit.
• Repositionner la mise à la terre de l'unité de source à un meilleur endroit.
• Passer un nouveau fil de mise à la terre de l'amplificateur vers l'unité de source.
• Améliorer ou remplaçer le fil de maise à la terre de la pile et de l'alternateur.
• Passer un fil de la borne négative de la pile à la borne négative de l'amplificateur.
• Filé le système électrique du système audio à une source commune de mise à la terre.
• Bruit induit : Repositionner les apparèils à l'écart de sources potentielles de bruit
• Ordinateurs de contrôle.
• Modules de contrôle de frein ABS.

Problème de haut voltage sur l'allumage

Vérifier pour des problèmes sur le système d'Allumage et replacer les composantes défectueuses.

• Chapeau de distributeur craqué
• Trace carbonisée sur les fils de bougies
• Bougie chancelante

7. GLOSSAIRE

Filtre électronique: un module qui limite la gamme de fréquences à être envoyé vers un haut-parleur ou amplificateur.

dB: décibel, une mesure de la différence relative en puissance ou intensité entre deux sources acoustiques.

Égalisateur: Composante qui augmente ou diminue le signal de son à certaines fréquences pour améliorer la qualité sonore.

Contrôle de gain: le gain est l'unité d'amplification (tension, courant ou puissance) d'un système audio exprime en dB

Hz: abréviation pour Hertz, une unité de fréquence égale à un cycle par seconde

IVS: Sélecteur de niveau de voltage d'entrée

Octave: un principe musical qui divise les fréquences du son en 8 notes d l'échelle musicale.

Ohm: unité de résistance électrique

PFS: Sélecteur de fréquence précis

RCA: entrée/sortie : borne par laquelle le signal voyage à partir de et vers un système; "RCA" refère au type de raccordement, qui a été fabriqué pour la première fois par la Corporation Radio d'Amérique.

Pente: comment rapidement le son s'attenue mesure en dB. Plus haut le chiffre en dB, plus vite la pente descend.

8. SPECIFICATIONS

Note:

Les données et design techniques de l'équipement peuvent varier sans pré-àvis pour permettre des améliorations techniques

Paramètres	XH5410	XH5210
Puisance de sortie maximale (RMS)	170W x 4	170W x 2
Puisance continue	90W x 4	90W x 2
Puisance typique ponté	320W x 2	320W x 1
Puisance typique à 2 Ohms	160W x 4	150W x 2
THD (1KHz, 10W, 4 Ohms)	≤0.05%	≤0.05%
Distorsion IM	≤0.08%	≤0.08%
Rapport signal/bruit (A-weighted)	≥86dB	≥86dB
Bruit plancher	≤2mV	≤2mV
Séparation de canaux	≥70dB	≥70dB
Réponse en fréquence	10Hz to 50kHz	10Hz to 50kHz
Sensibilité niveau entrée signal	200mV to 8 Volts	200mV to 8 Volts
Sensibilité niveau entrée haut-parleur	600mV to 20 Volts	600mV to 20 Volts
Impédance d'entrée	33K Ohms	33K Ohms
Tolerance de tension de pile	10.5 to 16.5 Volts	10.8 to 16.5 Volts
Dimensions (mm)	373 x 228 x 66	316 x 228 x 66

Paramètres XH7110

Puisance de sortie maximale 850W

Puissance continue 460W x1 (11Hz-220Hz)

Puissance typique à 4 Ohms 460W

Puissance typique à 2 Ohms 850W

Déparation de canaux Mono

Réponse en fréquence (+/- 1.0dB) 10 to 230Hz

Sensibilité niveau entrée signal 0.2 à 8 Volts avec VS avec IVS

Impedance d'entree 22K Ohms

Tolerance de tension de pile 10 à 16 Volts

Dimensions (mm) 407 x 228 x 66

9. GARANTIE LIMITÉE

Pour le Canada et les États-Unis seulement

Ce produit Clarion vendu par marchand autorisé Clarion est garantie contre tous defaute de materiel et de mise en œuvre pour une durée de un (1) an à compter de la date de vente initiale quand l'achat ET l'installation ont eteffectuees chez un marchand autorise Clarion.

Tous cablages, fils et autres accessoires Clarion achetés chez un marchand autorise Clarion, sont garantis contre tous defaults de matériel et de mise en œuvre pour une durée de quatre-vingt-dix (90) jours de la date d'achat initiale.

TOUT ACHAT DE PRODUITS CLARION EFFECTUÉ CHEZ UN MARCHAND NON-AUTORISÉ CLARION SERA SOUMIS À DES RESTRICTIONS DE GRANANTIES DÉCRI CI-DESOUS.

Les conditions de cette garantie limitee et l'implication de la responsabilité de Clarion Corporation of America "Clarion" sous cette garantie limitee sont les suivantes:

1. DANS LE CAS DE LA GARANTIE LIMITEE DE UN (1) AN, UNE PREUVE D'ACHAT ET UNE PREUVE D'INSTALLATION SONT REQUISES. DES INFORMATIONS SUPPLEMENTaires CONCERNANT LES CENTRES DES SERVICES AUTORISÉS PAR CLARION PEUVENT ÉTRE OBTENUES AUX ADRESSES À LA FIN DE CE DOCUMENT.
2. Cette Garantie Limitée sera annulée si un dommage est survenu au bien lors d'un service effectué par personne ou entreprise qui n'est pas accédité comme un Centre de Service et Garantie Clarion.
3. Cette Garantie Limitée n'est pas applicable à un dernier produit sujat à l'abus, négligence, accidentés, installation ou utilisation incorrects ou que les numérodeserie ont ete modifiés, obstrue ou efface, ou qui a ete raccordes, installés, ajustés ou réparés autrement indique par Clarion.
4. Cette Garantie Limitée ne couvre pas des interférences electrostatiques, électriques, ni les ajustements ou nettoyage de la tête de lecture (en cas de radio cassette) ou éléments laser, ni les frais reliés à la manutention pour le retrait ou la réinstallation
5. La responsabilité de Clarion sous cette Garantie Limitée est limitée uniquement à la réparation ou au remplacement du produit, qui est sujet uniquement à la dépréciation de Clarion.
6. Ce produit doit est livrée dans son emballage d'origine ou équivalent. Le colis doit être entiement assure et tous frais de transport doivent être prépayés. Clarion n'assumera aucune responsabilité en cas de perte ou dommages survenue lors du transport.
7. TOUS PRODUITS CLARION ACQUIS PAR UNE ENTREMISE AUTRE QU'UN MARCHAND Autorisé PAR CLARION, INCLUANT TOUS ACHATS VIA UN MARCHAND VIRTUEL (ACHAT INTERNET) QUI N'EST PAS Autorisé PAR CLARION, NE SONT PAS COUVERTS PAR LES GARANTIES LIMITÉES DE CLARION, ET CE, EN ACCORD AVEC LES LIMITATIONS DÉFINIES PAR LA LOI. DANS LE CAS OU LES LOIS APPLICABLES NE PERMETTENT PAS L'ELIMINATION DES GARANTIES SOUS CES CONDITIONS, LA PÉRIODE DE GARANTIE LIMITÉE QUI S'APPLIQUE AU PRODUIT SERA DE QUINZE (15) JOURS À PARTIR DE LA DATE D'ACHAT INITIALE.
8. AUCUNE GARANTIE IMPLICITE NE POURRA S'ETENDRE AU-DELÀ DE LA PÉRIODE DE GARANTIE DÉCRITE CI-DESSUS, ET CE, EN ACCORD AVEC LES LIMITES DÉFINIES PAR LA LOI. CLARION NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DES PERMETS OU DOMMAGES DIRECTS OU INDIRECTS DU À L'UTILISATION OU L'IMPOSSIBILITÉ D'AUTILISATON DU PRODUIT. PUISQUE CERTAINS ÉTATS NE PERMETTENT PAS DE LIMITER LA DUREE DES GARANTIES IMPLICITES, OU DE LIMITER LA RESPONSABILITÉ EN CAS DE DOMMAGES DIRECTS OU INDIRECTS, CES LIMITATIONS OU EXCLUSIONS PEUVENT NE PAS S'APPLIQUE R À VOUS.
9. CETTE GARANTIE LIMITEE VOUS DONNE DES DROITS LEGAUX PRECIS. VOUS POUVEZ POSSEDER DES DROITS SUPPLEMENTAIRES SELON VOTRE LIEU DE RÉSIDENCE.
10. Les lois de l'etat de la Californie controlent totally cette garantie limite, son interpratation et sa mise en execution.
11. Si vous éprouvez des problèmes de performance du produit pendant la période de garantie, veuillez communiquer avec Clarion ou visitez notre site Web à l'adresse ci-dessous afin d'obtenir une résolution de tout problème relié aux produits Clarion.

Aux États-Unis:

Centre de Service et Garantie

2239 Winston Park Drive Oakville,

Ontario L6H 5R1 [phone]

www.clarion.com
