MODE D'EMPLOI EA1251B CLARION

10. AFFICHAGE DES ERREURS ....................................................................................................... 17 Table des matières L’iPod est uniquement réservé à la copie autorisée par la loi ou par le détenteur des droits d'auteurs. Ne piratez pas de musique. iPod est une marque de commerce d’Apple Computer, Inc., déposée aux États-Unis et dans d’autres pays. 2-EA1251_FR 5/9/05, 9:56 AM1011 Français Avec l’interface EA1251 pour iPod

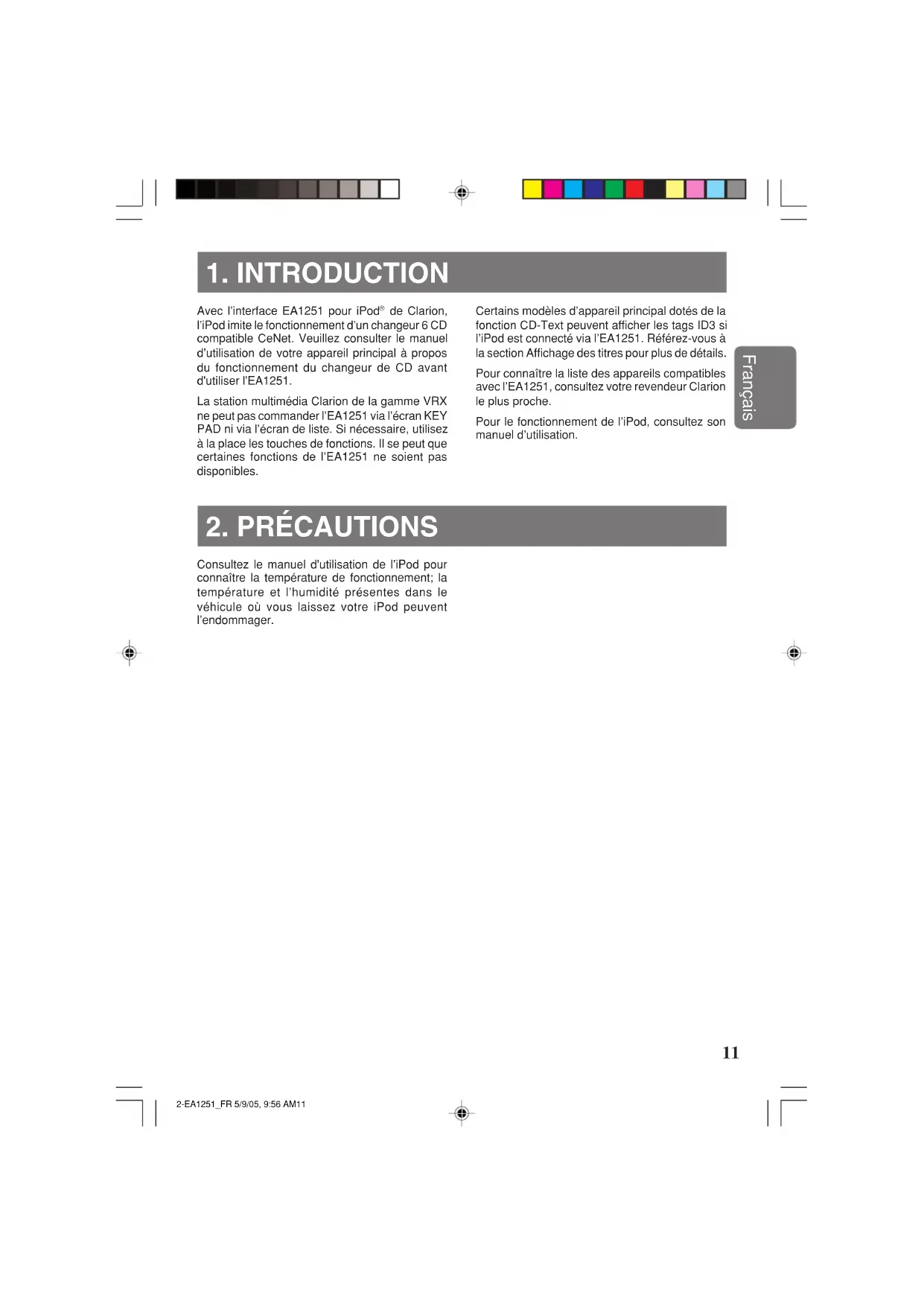

de Clarion, l’iPod imite le fonctionnement d’un changeur 6 CD compatible CeNet. Veuillez consulter le manuel d’utilisation de votre appareil principal à propos du fonctionnement du changeur de CD avant d'utiliser l'EA1251. La station multimédia Clarion de la gamme VRX ne peut pas commander l’EA1251 via l’écran KEY PAD ni via l’écran de liste. Si nécessaire, utilisez à la place les touches de fonctions. Il se peut que certaines fonctions de l’EA1251 ne soient pas disponibles. Certains modèles d’appareil principal dotés de la fonction CD-Text peuvent afficher les tags ID3 si l’iPod est connecté via l’EA1251. Référez-vous à la section Affichage des titres pour plus de détails. Pour connaître la liste des appareils compatibles avec l’EA1251, consultez votre revendeur Clarion le plus proche. Pour le fonctionnement de l’iPod, consultez son manuel d’utilisation.

Consultez le manuel d'utilisation de l’iPod pour connaître la température de fonctionnement; la température et l’humidité présentes dans le véhicule où vous laissez votre iPod peuvent l’endommager. 2-EA1251_FR 5/9/05, 9:56 AM1112 Français Câble CeNET (inclus)

Consultez votre revendeur Clarion le plus proche avant de tenter de brancher l’EA1251 à votre appareil principal et à votre iPod. Un mauvais branchement pourrait endommager votre appareil principal, votre EA1251, votre iPod, voire les câblages de votre véhicule. Assurez-vous que le fil jaune (câble du bus d’alimentation) connecté à l’appareil principal compatible CeNET (à ce câble correspond généralement un fusible 3 A) est connecté à la batterie. Sinon, l’interface iPod ne fonctionnera pas. Référez-vous au schéma de câblage de l’appareil principal CeNET ou contactez votre revendeur Clarion. Remarque: L’adaptateur de conversion C-Bus (RCB-138) n’est pas compatible avec ce système.

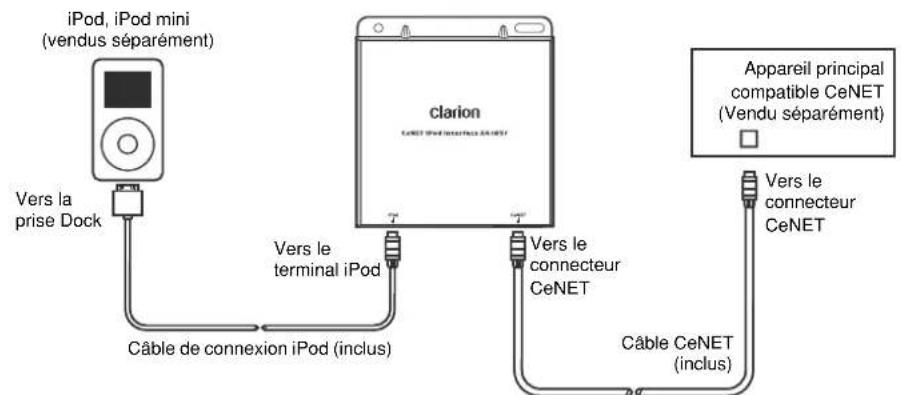

1. Connecter l’iPod à l’appareil principal compatible CeNET.

2. Connecter l’iPod à l’appareil principal compatible CeNET et à un changeur de CD.

iPod, iPod mini (vendus séparément) Vers la prise Dock Vers le terminal iPod Câble de connexion iPod (inclus) Vers le connecteur CeNET Appareil principal compatible CeNET (Vendu séparément) Vers le connecteur CeNET iPod, iPod mini (vendus séparément) Vers le terminal iPod Câble de connexion iPod (inclus) Vers le connecteur CeNET Vers le connecteur CeNET Appareil principal compatible CeNET (Vendu séparément) (Vendu séparément) Changeur de CD compatible CeNET (Vendu séparément) Si vous souhaitez connecter plus d’un changeur de CD ensembles, passez l’interrupteur sur l’adresse 2. Vers la prise Dock Adaptateur Y pour connexion multiple (CCA-519) 2-EA1251_FR 5/9/05, 9:56 AM1213 Français

L’EA1251 ne contient aucune pièce mobile.Cependant, certaines précautions doivent êtreprises afin d’éviter d’endommager l’appareil.Évitez toujours de compresser, de donner descoups à l’appareil ou de le faire tomber. Installezl’appareil à l’abri de la lumière directe du soleil, àdistance des gaines de climatisation ou des zoneshumides, et à distance des autres composantsélectroniques du véhicule.Collez des bandes velcro ou double face surl’appareil.Remarque:Si vous utilisez des bandes velcro ou double face,vérifiez que l’unité ne tombe pas. Ceci pourraitendommager les composants électroniquesinternes. Utilisation des vis L’EA1251 contient des trous pour vis.Avant de percer, assurez-vous qu’aucun câble ouaucune pièce cachée ne peut être endommagée. Sol Bandes velcro ou double face(M4x14)Un mauvais câblage peut endommagerl’EA1251, l’unité principale et l’iPod. ATTENTION

Utilisation de bandes velcro ou double face 2-EA1251_FR 5/9/05, 9:56 AM1314 Français Déconnexion Démarrage

Une fois l’iPod connecté à l’EA1251, l’écran de l’iPod affiche ceci: Pour commencer à faire fonctionner l’iPod, passez l’appareil principal en mode changeur de CD. La lecture démarre automatiquement. L’affichage change comme suit: Disc Check ➔ Disc Repeat ➔ Start Playing (Vérification disque ➔ Répétition disque ➔ Démarrage lecture) Si l’iPod n’est pas connecté, l’unité principale affiche “No Magazine”. L’unité principale ne peut pas détecter la présence de l’iPod si la batterie de ce dernier est vide. Consultez la section Lecture pour obtenir des informations détaillées sur le fonctionnement. L’iPod se met automatiquement sur “on” lorsqu’il est connecté à l’EA1251, et reste alimenté tant qu’il est connecté et que le contact du véhicule est sur ACC ou sur ON. Pour éteindre manuellement l’iPod, débranchez- le de l’adaptateur EA1251. Si le contact du véhicule est arrêté, la lecture s’arrête et l’iPod se met hors tension au bout de quelques minutes. OK to disconnect Les touches de l’iPod sont désactivées et l’affichage est verrouillé dès qu'il est connecté à l’EA1251. Toutes les opérations de l’iPod sont commandées depuis l’appareil principal. Certaines opérations et fonctions de l’iPod seront indisponibles. Veuillez lire attentivement ce manuel afin d’optimiser le fonctionnement de votre iPod. Pour mieux comprendre les fonctions de lecture, référez-vous à la section LISTE D’ÉCOUTE. Paramètres de lecture par défaut Par défaut, les paramètres de lecture sont:

• Démarrage de la lecture depuis le DISC1 (lecture de tous les titres)

• Fonction Shuffle (lecture aléatoire) désactivée

• Fonction de répétition de DISC activée Lorsque l’iPod est connecté, l’unité principale affiche initialement “DISC” et “RPT”. Lecture Affichage du numéro des titres Pendant la lecture, l’unité principale affiche les numéros des titres en séquence. Cependant, un maximum de deux chiffres s’affiche. Si l’iPod contient plus de 99 titres, seuls les deux derniers chiffres s’affichent. Par exemple, les titres numéro 102 et 1002 seront tous deux affichés “02”. Lecture/Pause Pressez la touche Lecture/Pause de l’appareil principal pour lancer ou interrompre la lecture de l’iPod. 2-EA1251_FR 5/9/05, 9:56 AM1415 Français RANDOM Effectuez une brève pression Lecture aléatoire d’une liste d’écoute Lecture aléatoire de tous les titres Maintenez appuyé pendant Sélection de lecture aléatoire Lecture aléatoire plus d’1 seconde d’album d’une liste d’écoute d’album pour tous les titres REPEAT Effectuez une brève pression Répétition d’un titre Répétition d’un titre Maintenez appuyé pendant Répétition d’une liste d’écoute Répétition de tous les plus d’1 seconde titres Titre (Plage) Haut/Bas Pressez la touche Haut/Bas pour passer d’un titre à l’autre. Appuyez brièvement sur la touche de plage précédente pour reprendre la lecture au début du morceau actuel. Faites brièvement pression deux fois sur la touche de plage précédente à l’intérieur de 2-3 secondes pour reprendre la lecture au début du morceau précédent. Si le titre en cours de lecture est le dernier, une brève pression sur la touche Haut lance la lecture du premier titre du disque. Si le titre en cours de lecture est le premier, une brève pression sur la touche Bas lance la lecture du dernier titre du disque. Avance rapide/Retour rapide Tenez la touche de plage suivante / précédente enfoncée pour plus d’une seconde pour déclencher les fonctions d’avance rapide ou de retour rapide. Si vous appuyez sur la touche Haut jusqu’à la fin du titre en cours (avance rapide), la lecture normale du titre suivant commence (l’avance rapide s’arrête automatiquement). Si vous appuyez sur la touche Bas jusqu’au début du titre en cours (retour rapide), la lecture normale du titre recommence (le retour rapide s’arrête automatiquement). Pendant les fonctions d’avance / de retour rapide, l’affichage temporel relatif au morceau peut manquer d’exactitude. Répétition, Lecture aléatoire et Balayage Par défaut, la fonction de Repeat All (répéter tout) est activée et la fonction Shuffle (lecture aléatoire) est désactivée. La fonction Balayage est désactivée. Consultez le tableau suivant à propos des fonctions Repeat et Random. Touche Mode de liste d’écoute Mode lecture totale acceptable (Disques 2 à 6) (Disque 1)

• Maintenez la touche Repeat appuyée pendant plus d’une seconde pour passer de Repeat All à Repeat Off et inversement.

• Pressez brièvement la touche Repeat pour passer de Repeat On à Repeat Off et inversement.

• Pressez la touche Random une seconde ou plus pour activer/désactiver la fonction de lecture aléatoire d’album.

• Pressez brièvement la touche Random pour activer/désactiver la sélection de lecture aléatoire de titre. Lorsque la fonction de répétition est désactivée, la lecture suit l’ordre suivant : DISC1 ➔ DISC2 ➔ DISC3 ➔... Lorsque la fonction de lecture aléatoire est activée, l’affichage de l’iPod est différent de celui qui apparaît lors du fonctionnement normal du changeur de CD. Référez-vous à la section Liste d’écoute pour plus d’explications (page 16). 2-EA1251_FR 5/9/05, 9:56 AM1516 Français Recherche directe La recherche directe depuis l’appareil principal est possible selon les fonctions dont il est doté. Utilisez cette fonction pour sélectionner un fichier, ou un fichier directement depuis une liste d’écoute. Certaines limites s’appliquent lors de l’utilisation de la fonction de recherche directe:

• Seul le titre en cours de la liste d’écoute (disque) peut être affiché. L’indication vide “NO TITLE” peut s’afficher pour les autres titres de la liste d’écoute.

• La fonction de recherche directe de fichier n’est pas utilisable correctement au-delà du 99ème titre. Avec l’EA1251, l’iPod imite un changeur 6 CD. Un maximum de 5 listes d’écoute acceptables sont être indiquées en tant que “Disc” dans un changeur 6 CD. Le disque 1 est assigné au le mode de lecture tous titres. Les disques 2 à 6 sont assignés aux 5 listes d’écoute acceptables. Aucune autre liste d’écoute ne sera assignée et elle pourra uniquement être lue sous disque 1. L’EA1251 peut rechercher jusqu’à environ 400 listes d’écoute. Si il y en a plus de 400, l’appareil principal peut ne pas répondre à l’iPod et afficher ER2. Si tel est le cas, réduisez le nombre de listes d’écoute de l’iPod. Comment créer une liste d’écoute Une liste d’écoute doit être crée dans l’iPod pour être lue dans l’appareil principal. L’appareil principal ne peut pas être utilisé pour créer une liste d’écoute. Consultez le manuel d’utilisation de l’iPod pour la création des listes d’écoute. Liste d’écoute acceptable Pour créer une liste d’écoute acceptable, assignez les noms de listes clarion1, clarion2, clarion3, clarion4, et clarion5. N’ajoutez aucun caractère avant, après ou entre ces caractères. Tous les caractères doivent être en minuscules. Lorsque l’iPod est connecté à l’EA1251 et à l’appareil principal, ce dernier recherche une liste d’écoute disponible et assigne automatiquement Liste d’écoute les listes d’écoute acceptables aux disques 2, 3, 4, 5 et 6. Seulement 5 listes d’écoute sont reconnues et assignées. S’il existe moins de 5 listes d’écoute acceptables, l’indication “No DISC” s’affichera pour les disques non assignés. L’indication “DISC CHECK” s’affiche pendant le chargement. Assignation des listes d’écoute DISC1 ➔ Mode de lecture tous titres DISC2 ➔ clarion1 DISC3 ➔ clarion2 DISC4 ➔ clarion3 DISC5 ➔ clarion4 DISC6 ➔ clarion5 Modification de la liste d’écoute Pressez la touche Haut pour modifier la prochaine liste. Pressez la touche Bas pour modifier la liste précédente. Pressez la touche de bande (TOP) pour modifier la liste suivante. À chaque pression sur les touches Haut, Bas ou TOP, la lecture démarre depuis le premier titre de la liste d'écoute (Disque). Liste de lecture intelligente Il se peut que l’EA1251 lise avec difficulté les titres mis à jour de la liste d’écoute intelligente.

• L’EA1251 ne prend pas en charge les écrans de liste et KEY PAD, contrairement à certains modèles de stations multimédia (c’est-à-dire VRX745VD). Position et paramètres de lecture Tant que l’iPod reste connecté à l’EA1251, la position et les paramètres de lecture restent inchangés. Si l’iPod est déconnecté, la position de lecture revient aux paramètres de lecture par défaut. 2-EA1251_FR 5/9/05, 9:56 AM1617 Français

6. AFFICHAGE DES TITRES

Certains modèles d’appareils principaux dotés de la fonction CD-Text sont adaptés pour l’affichage de CD-Text. Lorsque l’iPod est connecté à ces modèles, le texte suivant s’affiche:

• Nom de l’artiste et titre de l’artiste (64 octets)

• Titre de la chanson et nom de la plage (255 octets)

• Titre de l’album et nom du disque (64 octets) Effectuez une longue pression sur la touche Titre pour modifier le texte comme suit: Nom d’utilisateur ➔ Nom du disque ➔ Artiste ➔ Nom de la plage … iPod de 3ème génération (logiciel version 2.2 ou ultérieur). iPod de 4ème génération (logiciel version 3.01 ou ultérieur). iPod mini (logiciel version 1.2 ou ultérieur). iPod photo (ne s’applique pas à l’affichage d’image).

• S’il y a plus de 2 octets de données UTF8, l’EA1251 les modifie afin espacer les caractères.

• Si chaque donnée de titre n’est pas au format ASCII, l’écran affiche “NO TITLE”.

• Le nom du disque s’affiche en tant que titre de l’album. Remarque: Il se peut que certains appareils principaux n’affichent pas le titre correctement. Dans un tel cas, veuillez appuyer sur la touche “DISPLAY” et rafraîchir de nouveau l’affichage de “TITLE”.

7. MODÈLES d’iPod UTILISABLES

Quand l’EA1251 reçoit cette commande, l’appareil principal indique “NO TITLE”.

8. TITRE UTILISATEUR

Une pression continue sur la touche source de l’appareil principal le fait passer du mode iPod à un autre mode (en fonction des branchements et du système installé). La lecture de l’iPod est temporairement interrompue.

9. PASSAGE DU MODE iPod À UN

AUTRE MODE Les paramètres et la position de lecture de l’iPod sont conservés tant que l’iPod reste connecté pendant cette période.

10. AFFICHAGE DES ERREURS

ER 2 Affichage Des Erreurs Solution Déconnectez l’iPod, réinitialisez et reconnectez. (voir le document sur l’iPod). Réduisez le nombre de listes d’écoute ou vérifiez la connexion. Changez le mode de l’appareil principal puis revenez au mode iPod ou déconnectez/reconnectez l'iPod. ER 3 Cause L’appareil principal ne reçoit aucune réponse de l’iPod. Erreur de communication. 2-EA1251_FR 5/9/05, 9:57 AM17
