MODE D'EMPLOI CMEMW213 Craftsman

Français (traduction de la notice d'instructions originale) 12

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.

DANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des biures graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mise ou des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des brûssures légères ou modérées.

(Sutilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

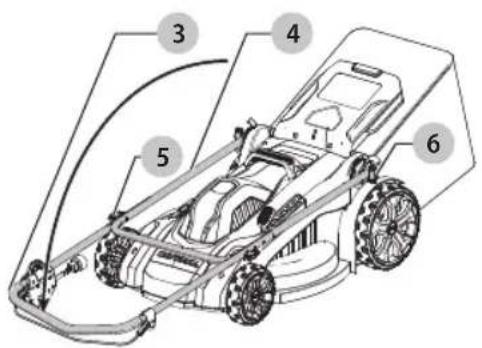

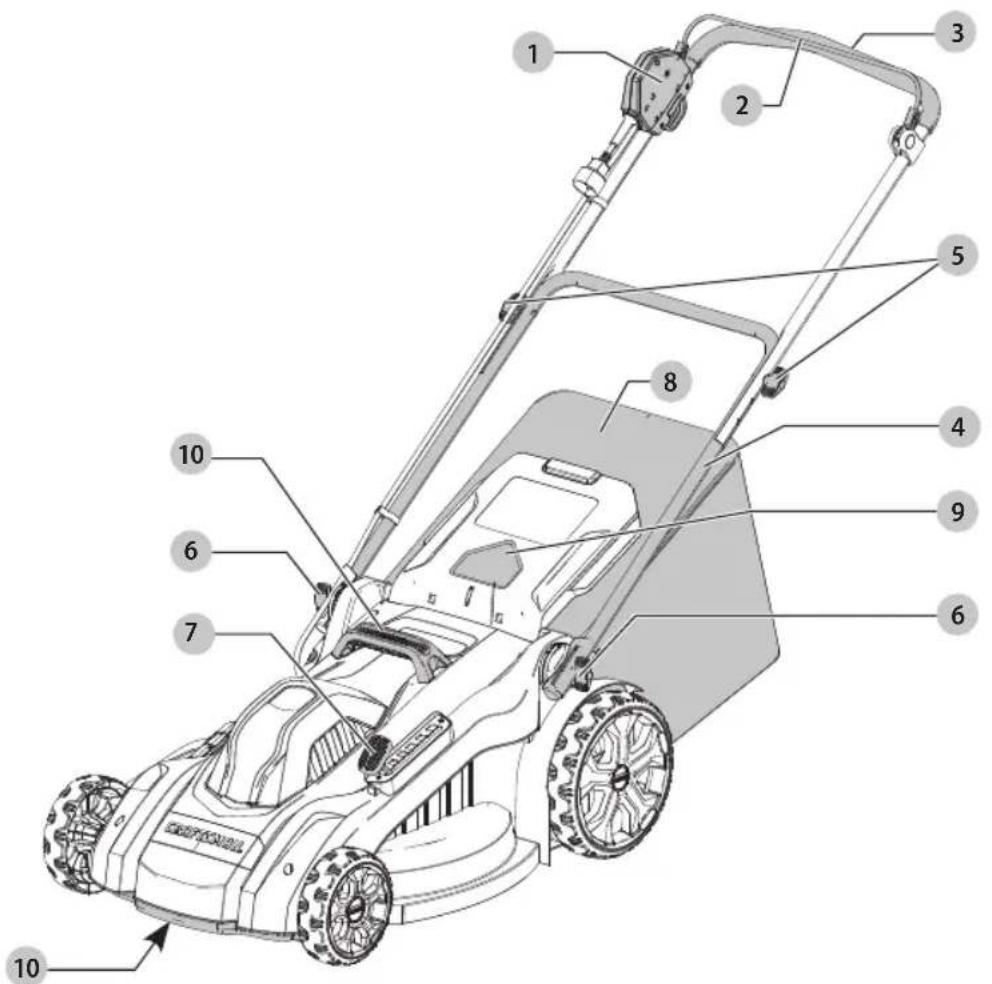

Fig. A

1 BOÎTIER DE commande
2 Anse
3 Poignée supérieure
4 Poignée inférieure
5 Bouton de la poignée supérieure
6 Bouton de la poignée inférieure

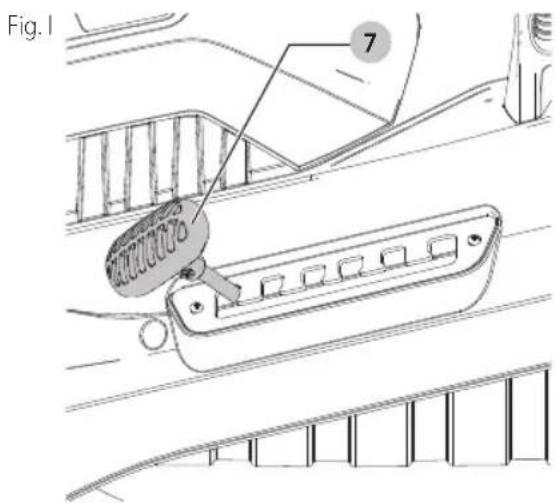

7 Levier de réglage de la hauteur de coupe

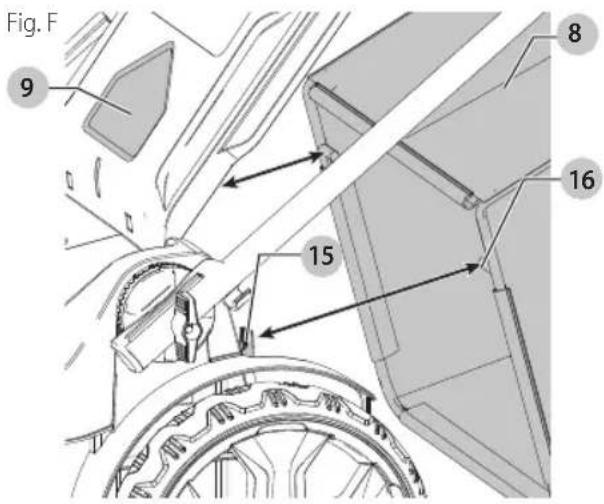

8 Sac de collecte du gazon
9 Capot de la porte arrière

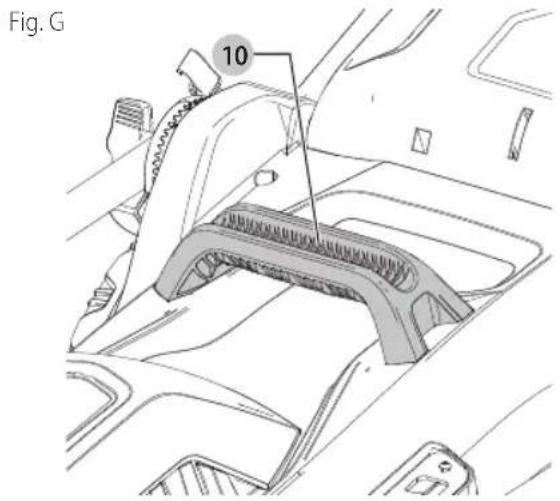

10 Poignée de transport

AVERTISSEMENT : lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

AVERTISSEMENT : ne jamais modifier l'outil électrique ni aucun de ses composants, car il y a risques de dommages corporels ou matériels.

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d'emploi de l'outil.

Pour toute question ou remarque au sujet de cet outil ou de tout autre outil CRAFTSMAN composez le numéro sans frais : 1-888-331-4569.

Tondeuse à pousser CMEMW213

AVERTISSEMENTS DE SÉCURITÉ IMPORTANTS ET INSTRUCTIONS

AVERTISSEMENT : Afin de réduire le risque assure :

• Avant toute utilisation, assurez-vous que toutes les personnes qui utiliseront cet outil lisent et comprennent toutes les consignes de sécurité et les autres renseignements compris dans le présent manuel.
• Conservez ces instructions et passez-les en revue fréquemment avant l'utilisation et la formation d'autres personnes.
• Lors de l'utilisation de tondeuses à gazon électriques, les mesures de précaution de base devraient toujours être prises pour réduire le risque d'incendie, de choc électrique et de blessures, incluant ce qui suit :

LISEZ TOUTES LES INSTRUCTIONS

INSTRUCTIONS ET AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR TOUS LES OUTILS

• Cet outil peut être dangereux. Suivez tous les avertissements et toutes les instructions de sécurité dans ce manuel. L'utilisateur est responsable de suivre les avertissements et instructions de ce manuel et sur l'appareil. Limitez l'utilisation de cette tondeuse aux personnes qui lisent, comprennent et suivent les avertissements et les instructions de ce manuel et sur l'appareil.
• Évitez les environnements dangereux. Ne pas utiliser des tondeuses dans des endroits humides ou mouillés.
• Ne pas utiliser sous la pluie.
• Gardez les enfants éloignés. Tous les visiteurs devraient être gardés à une distance sécuritaire de l'aire de travail.
• Portez des vêtements appropriés. Ne pas porter des vêtements amples ou des bijoux. Il peuvent se coincer dans les pièces qui se déplacent. L'utilisation de gants en caoutchouc et de chaussures est recommandée lors du travail extérieur.
• Utilisez des lunettes de sécurité. Utilisez un masque facial ou antipoussières s'il y a de la poussière durant l'utilisation.
• Utilisez le bon outil. Ne pas utiliser la tondeuse à gazon pour toute tâche autre que celles pour lesquelles elle est conçue.
• La protection du disjoncteur différentiel de fuite à la terre (DDFT) doit être fournie sur le(s) circuit(s) ou les prise(s) pour être utilisée avec la tondeuse. Les connecteurs femelles sont disponibles avec une protection

DDFT intégrée et peuvent être utilisés pour cette mesure de sécurité.

• Vérifiez s'il y a des pièces endommagées. Avant toute utilisation ultérieure de la tondeuse, un protecteur ou une autre pièce qui est endommagé doit être soigneusement vérifié afin de déterminer s'il fonctionnera correctement et s'il effectuera la fonction prévue. Vérifiez l'alignement des pièces qui se déplacent, les fixations des pièces qui se déplacent, le bris des pièces, le montage et tout autre état qui peut affecter leur utilisation. Un protecteur ou une autre pièce qui est endommagé doit être convenablement réparé ou remplacé par un centre de services autorisé sauf indication contraire dans ce manuel.
• Réparations et service. Les réparations, l'entretien et les ajustements non énumérés dans ce guide doivent être effectués dans des centres de services autorisés ou des entreprises de service qualifiées, toujours en utilisant des pièces de remplacement identiques.

AVERTISSEMENT – Afin de prévenir le risque de choc décritique, utilisez seulement avec une rallonge conçue pour l'utilisation à l'extérieur, comme SW, SOW, STW, STOW, SJW, SJOW, SJTW ou SJTOW.

AVERTISSEMENT – Rallonge : Assurez-vous que voudallonge est en bon état. Lorsque vous utilisez une rallonge, assurez-vous d'utiliser un calibre suffisamment lourd pour faire circuler le courant qui sera acheminé au produit. Pour les cordons de taille appropriée, consultez le tableau ci-dessous. Un cordon de taille inférieure entraînera une chute de tension de secteur ce qui causera une perte de puissance et une surchauffe. Afin de réduire la possibilité de débranchement du cordon de la tondeuse à gazon au niveau de la rallonge durant le fonctionnement:

Calibres minimums pour rallonges électriques
Volts		Longueur totale de la rallonge en pieds (mètres)
120 V 25 (7,6)		50 (15,2) 100	(30,5) 150	(45,7)
240 V 50 (15,2)		100 (30,5)	200 (61,0)	300 (91,4)
Courant nominal		AWG (American Wire Gauge)
Plus de	Pas plus de
0618	161614
610	18161412
1012	16161412
1216	1412 Non recommandé

i) Faites un nœud comme illustré dans la Figure B; ou ii) Utilisez une des sangles de fixation du connecteur femelle de la fiche ou les connecteurs décrits dans ce guide.

Fig. B

- Des dispositifs permettant de retenir les rallonges sont disponibles.

- Ne pas abuser du cordon. Ne jamais tirer la tondeuse à gazon par le cordon ou tirer celui-ci d'un coup sec pour le débrancher de la prise. Gardez le cordon hors de portée de la chaleur, de l'huile, les bords coupants.

- Ne pas forcer la tondeuse. Elle travaillera mieux et sera plus sécuritaire à la vitesse pour laquelle elle a été conçue.

- Ne pas s'étirer. Maintenez vos pieds bien d'aplomb sur le sol et un bon équilibre en tout temps.

- Demeurez vigilant. Regardez ce que vous faites. Faites preuve de bon sens. Ne pas utiliser la tondeuse lorsque vous êtes fatigué.

- Débranchez la tondeuse. Débranchez la tondeuse à gazon de l'alimentation de la tondeuse lorsque vous ne l'utilisez pas, avant de réparer, lorsque vous changez les accessoires comme les lames et autres.

- Entreposez la tondeuse à gazon arrêtée à l'intérieur. Lorsqu'elle n'est pas utilisée, la tondeuse à gazon doit être entreposée à l'intérieur dans un endroit sec et verrouillé hors de portée des enfants.

- Entretenez soigneusement la tondeuse à gazon. Gardez bords coupants aiguisés et propre pour la meilleure performance et la plus sécuritaire. Pour lubrifier l'outil et remplacer les accessoires, suivez les directives du manuel. Inspectez régulièrement le cordon de la tondeuse à gazon et s'il est endommagé, faites-le réparer dans un établissement de services autorisé. Inspectez régulièrement les rallonges et remplacez-les si elles sont endommagées. Gardez vos mains sèches, propres et exemptes de graisse et de poussière.

- Maintenez les protecteurs en place en bon état de fonctionnement.

• Gardez les lames aiguisées.

- Gardez vos mains et vos pieds à distance de la zone de coupe.

- Les objets frappés par la lame de la tondeuse à gazon peuvent causer des blessures graves à des personnes. Le gazon doit toujours être soigneusement examiné et libre de tout objet avant chaque tonte.

- Si la tondeuse à gazon frappe un objet étranger, suivez ces étapes :

1. Arrêtez la tondeuse à gazon. Relâchez l'anse.

2. Débranchez le cordon d'alimentation.

3. Inspectez pour tout dommage.

4. Réparez tout dommage avant de redémarrer et d'utiliser la tondeuse à gazon.

- Utilisez seulement des lames de remplacement identiques.

Rallonges

Utilisez seulement des rallonges à trois files ayant des files de type mise à la terre à trois broches et des prises de courant à trois pôles qui acceptent la fiche de la tondeuse à gazon.

Pour toutes les tondeuses à gazon à isolation double

Pièces de remplacement

Lorsque vous effectuez des réparations, utilisez seulement des pièces de remplacement identiques.

Connexions polarisées de l'appareil

Pour réduire le risque de choc électrique, cet appareil est muni d'une fiche polarisée (une lame est plus large que l'autre) et nécessitera l'utilisation d'une rallonge polarisée. La fiche de l'appareil ne pourra être branchée dans une rallonge polarisée que dans un sens. Si la fiche ne s'insère pas dans la prise de la rallonge, inversez-la. Si la fiche ne s'insère toujours pas, procurez-vous la bonne rallonge polarisée. Une rallonge polarisée nécessitera l'utilisation d'une prise murale polarisée. Celle-ci ne pourra être branchée dans la prise murale polarisée que dans un sens. Si la fiche ne s'insère pas dans la prise murale, inversez-la. Si elle ne s'insère toujours pas, appelez un électricien accrédité pour installer une prise murale adéquate. Ne jamais modifier la fiche de l'équipement, la prise femelle ou la fiche de la rallonge de quelque façon que ce soit.

CONSERVEZ CES INSTRUCTIONS

Important

Pratiques sécuritaires pour les tondeuses à pousser

Cette machine peut amputer les mains et les pieds et projeter des objets. Ne pas respecter les instructions de sécurité suivantes pourrait entraîner une blessure grave ou la mort.

Renseignements généraux

1. Lisez, comprenez et suivez les instructions et les avertissements dans ce guide et sur la machine, le moteur et les accessoires.
2. Permettez seulement aux utilisateurs, qui sont responsables, formés, qui connaissent bien les instructions et ayant les capacités physiques nécessaires d'utiliser la machine.
3. Ne pas utiliser la machine lorsque vous êtes sous l'influence de l'alcool ou de la drogue.

Préparation avant l'utilisation

1. Retirez tout objet de la zone d'utilisation qui pourrait être projeté ou nuire à l'utilisation de la machine.
2. Gardez tous les passants à l'écart de la zone d'utilisation, particulièrement les jeunes enfants. Arrêtez la machine et les accessoires si quelqu'un entre dans la zone.
3. Ne pas faire fonctionner la machine sans tout le sac à herbe, le conduit d'éjection ou autres dispositifs de

sécurité en place et fonctionnant correctement. Vérifiez régulièrement les signes d'usure ou de détérioration et remplacer s'il y a lieu.

1. Portez un équipement de protection individuel approprié comme des lunettes de sécurité, une protection auditive et des chaussures.

Utilisation

1. Utilisez seulement la machine en plein jour ou avec une bonne lumière artificielle.
2. Évitez les trous, les ornières, les bosses, les roches ou d'autres dangers cachés. Un terrain inégal faire renverser la machine ou faire sorte que l'utilisateur perde son équilibre ou son aplomb.
3. Ne pas mettre les mains ou les pieds près des pièces en rotation ou sous la machine. Tenez-vous éloigné de l'ouverture d'éjection en tout temps.
4. Ne pas diriger la matière rejetée vers quiconque. Évitez de rejeter la matière contre un mur ou une obstruction. La matière peut ricocher vers l'utilisateur. Arrêtez les lames lorsque vous traversez des surfaces en gravier.

Concernant les enfants

1. Des accidents tragiques peuvent se produire si l'utilisateur ne fait pas attention à la présence des enfants. Les enfants sont souvent attirés par la machine et l'activité de tonte. Ne jamais présumer que les enfants demeureront à l'endroit où vous les avez vus la dernière fois.
2. Gardez les enfants hors de la zone d'utilisation et sous la vigilance d'un adulte responsable autre que l'utilisateur.

Concernant les pentes

1. Les pentes sont un facteur important lié aux accidents. L'utilisation sur les pentes nécessite une prudence accrue.
2. Déplacez-vous dans la direction recommandée par le fabricant sur les pentes. Soyez prudent lorsque vous utilisez la tondeuse près de ruptures de pente.
3. Évitez de tondre le gazon mouillé. (Si vos pieds ne sont pas d'aplomb, cela pourrait entraîner un glissement et une chute accidentelle.)
4. Ne pas utiliser la machine dans le cas où la traction, la direction ou la stabilité remise en question. La tondeuse pourrait glisser même si les roues sont arrêtées.
5. Évitez les démarrages ou les arrêts sur les pentes. Évitez de changer soudainement de vitesse ou de direction. Tournez lentement et graduellement.
6. Soyez très prudent lorsque vous utilisez la machine avec un sac à herbe ou un (des) autre(s) accessoire(s). Ils peuvent affecter la stabilité de la machine.

Réparer

1. Gardez la machine en bon état de fonctionnement. Remplacez les pièces usées ou endommagées.
2. Soyez prudent lorsque vous entretenez les lames. Enveloppez la (les) lame(s) ou portez des gants. Remplacez les lames endommagées. Ne pas réparer ou altérer la (les) lame(s).

Les éléments suivants sont des explications des symboles de danger et sécurité importants sur la tondeuse.

L'utilisateur doit litre et comprendre le manuel d'instructions.

Afin d'éviter le risque de blessure grave, ne pas tondre les pentes vers le haut et vers le bas. Tondez toujours en travers de pentes.

Afin d'éviter le risque de blesser les passants, gardez toutes les personnes et tous les animaux à une distance sécuritaire de la tondeuse durant l'utilisation.

Les lames en rotation peuvent causer de graves blessures. Gardez les mains et les pieds loin du châssis de la tondeuse et de l'ouverture d'éjection en tout temps. Toujours s'assurer que la lame s'est arrêtée (attendre la fin de la rotation de la lame, soit environ 3 secondes après avoir relâché l'anse) avant de retirer et de replacer le collecteur d'herbe, de nettoyer, d'entretenir, de transporter ou de soulever la tondeuse.

Les objets frappés par la lame de la tondeuse peuvent causer une blessure grave. Restez derrière la poignée lorsque le moteur fonctionne. Assurez-vous toujours que les personnes et les animaux sont éloignés de l'éjection provenant de la tondeuse durant l'utilisation. Inspectez toujours la zone de tonte avant de tondre et retirez les objets qui pourraient être projetés par la lame. Relâchez l'anse pour éteindre la tondeuse et attendez que la lame cesse de tourner (environ 3 secondes) avant de traverser le trottoir, les routes, le patio et les entrées en gravier.

Consigne de sécurité supplémentaire

AVERTISSEMENT : porter SYSTEMATIQUEMENT des lunettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si l'opération est poussièreuse. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ :

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);
• Protection auditive ANSI S12.6 (S3.19);
• Protection des voies respiratoires NIOSH/OSHA/MSHA.

AVERTISSEMENT : certaines poussières produites par ce produit contiennent des produits chimiques reconnus par l'État de la Californie comme pouvant causer le cancer, les anomalies congénitales et d'autres dangers pour la reproduction. Voici quelques exemples de ces produits chimiques :

• composés présents dans les engrais

FRAnÇAis

• composés présents dans les insecticides, herbicides et pesticides
  • arsenic et chrome provenant de bois traité chimiquement

Pour réduire votre exposition à ces produits chimiques, porter un équipement de sécurité approuvé comme un masque antipoussières conçu pour filtrer les particules microscopiques.

L'étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après :

V....volts

Hz.....hertz

min____minutes

or DC.....courantcontinu

fabrication classe I (mis à la terre)

.../min....parminute

BPM.....battementspar minute

IPM .... impacts par minute

RPM......révolutionspar minute

sfpm (plpm)..... pieds linéaires par minute

SPM (FPM)......fréquencepar minute

OPM....oscillationspor minuto

A.....ampères

IPXX......symboleIP

W.....watts

\~ or AC.....courantalternatif

or AC/DC....courantalternatif ou continu

n_0 vitesse à vide

⊕...... borne de terre

symbol

d'avertissement

△ radiationvisible

protection respiratoire

protection oculaire

○.....protection auditive

lire toute la documentation

CONSERVER CES CONSIGNES POUR UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)

Moteur

S'assurer que le bloc d'alimentation est compatible avec l'inscription de la plaque signalétique. Une diminution de tension de plus de 10 % provoquera une perte de puissance et une surchauffe. Les outils sont testés en usine ; si cet outil ne fonctionne pas, vérifier l'alimentation électrique.

Usage prévu

Cette tondeuse a été conçue pour un usage domestique.

nE PAs les utiliser en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

nE PAs le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT : afin de réduire le risque assressure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation avant d'effectuer tout ajustement ou de retirer/ installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer des blessures.

AVERTISSEMENT : avant l'assemblage, s'assurer que la poignée de la poignée est relâchée et que la tondeuse est débranchée.

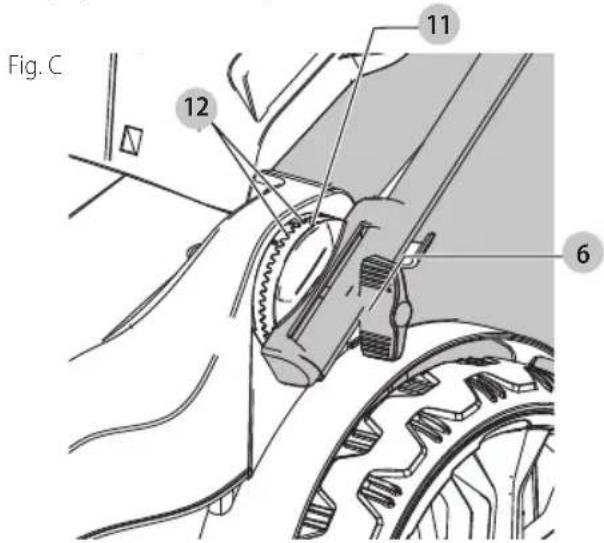

Ajuster la poignée inférieure (Fig. A, C)

Il y a 2 hauteurs de fonctionnement pour la poignée afin de répondre aux besoins des utilisateurs multiples.

1. Levez la poignée inférieure 4 en place.
2. Alignez la flèche 11 à la base de la tondeuse avec 1 ou 2 à la base de la poignée.

ATTENTION : s'assurer que chaque côté de la poignée il a mesure est aligné sur le même numéro. La flèche doit être alignée sur le numéro 1 ou 2 en vue de l'utilisation.

1. Serrez les boutons d'ajustement de la hauteur de la poignée 6. Lorsque vous fermez chacun d'entre eux, assurez-vous que les dents 12 sont engagées. Serrez les boutons de la poignée inférieure afin de sécuriser la poignée inférieure en place.

Fig. C 12 11 6

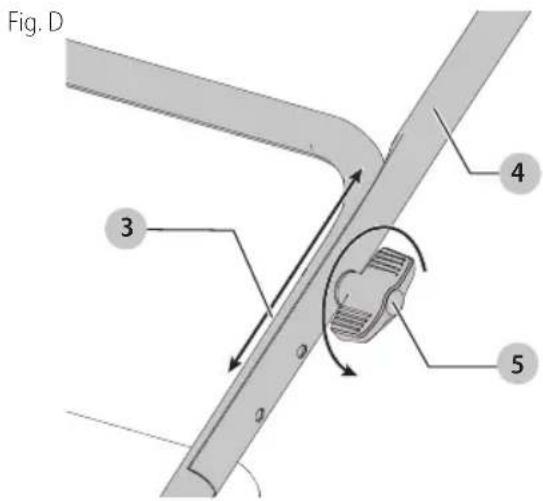

Fixer/Ajuster la poignée supérieure

(Fig. A, D)

1. Retirez les boutons de fixation de la poignée supérieure 5, des rondelles, et les boulons de la poignée.
2. Alignez les trous en bas de la poignée supérieure 3 avec un des trois trous en hauteur de la poignée au-dessus de la poignée inférieure 4.

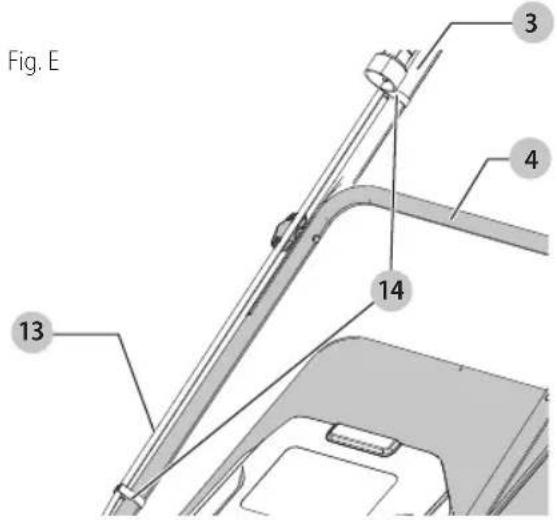

REMARQUE : assurez-vous que le cordon est situé devant les deux poignées. Si ce n'est pas le cas, cela peut entraîner l'emmêlement et l'incapacité de ranger facilement la tondeuse.

1. Ajustez la pièce de la poignée supérieure à la poignée inférieure à l'aide des boutons de poignée 5, des rondelles et les boulons.
2. Depuis le côté extérieur de la poignée supérieure 3, insérer le boulon du levier dans les orifices.
3. Poser la rondelle sur les boutons de fixation de la poignée supérieure, puis assembler le tout avec l'écrou sans trop serrer.

4. Tourner la poignée supérieure à la position de fonctionnement.

5. Serrez les boutons de la poignée supérieure. Si les boutons de la poignée supérieure est trop serré ou qu'il l'est pas assez, utilez les boutons de fixation de la poignée supérieure pour ajuster le niveau de serrage. Ils doivent être assez serrés pour que les poignées soient solides.

Fig. D 3 4 5

Fixation du câble du moteur (Fig. E)

ATTENTION : attachez le câble afin qu'il ne devienne dundue ou coince dans les articulations des poignées à l'utilisation ou pliage. Cela pourrait endommager le cordon.

Le câble du moteur 13 doit être fixé aux poignées avec les dispositifs de retenue 14 qui sont déjà attachés aux poignées.

1. Placez les poignées en position d'utilisation, consultez la section Ajuster la poignée inférieure.
2. Passez le câble à l'avant des poignées supérieure 4 et inférieure 3.
3. Tirer le dispositif de retenue du câble vers l'arrière.
4. Glisser le câble du moteur sous la pince et s'assurer qu'il est bien maintenu en place par le dispositif de retenue.

Fig. E 3 4 14 13

Ensachage (Fig. F)

1. Soulever le panneau/volet arrière 9 et placer le sac collecteur d'herbe 8 sur la tondeuse de façon à ce

que les crochets du sac 15 reposent sur les pattes 16. Abaisser ensuite le panneau/volet arrière.

Fig. F 9 8 16 15

Écran protecteur et panneau arrière (Fig. A)

L'écran protecteur est conçu pour réduire au minimum la projection arrière par la lame de la tondeuse de pierres ou d'autres objets provenant de sous le châssis.

L'écran protecteur de même que le panneau arrière 9 réduisent la possibilité d'un contact accidentel du pied avec la lame. NE PAS utiliser la tondeuse sans l'écran protecteur et le panneau arrière en position.

Transport de la tondeuse (Fig. A, G)

DANGER : DES LAMES EN MOUVEMENT (ROTATION) RÉQUENT DE PROVOQUER DE GRAVES BLESSURES. POUR PRÉVENIR DE GRAVES BLESSURES, DÉBRANCHER LA TONDEUSE LORSQU'ELLE EST SANS SURVEILLANCE OU LORS DU NETTOYAGE, DES RÉPARATIONS, DU TRANSPORT, DU SOULÈVEMENT OU DU RANGEMENT.

Transporter la tondeuse par les poignées de transport 10 commodes comme le montre la figure G. NE PAS essayer de soulever la tondeuse par la poignée supérieure 3 ou la poignée inférieure 4.

Fig. G 10

FONCTIONNEMENT

AVERTISSEMENT : afin de réduire le risque accessure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation avant d'effectuer tout ajustement ou de retirer/ installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

DANGER : lame tranchante en mouvement. Apportez votre tondeuse au centre de services le plus près pour des réparations si la porte arrière ne se ferme.

DANGER : lame tranchante en mouvement. Ne je dans utiliser la tondeuse en mode sac à moins que les crochets de suspension sur le sac à herbe soient bien placés sur la tondeuse et que la porte d'éjection arrière demeure bien sur le dessus du sac à herbe puisque cela pourrait entraîner une blessure grave.

DANGER : lame tranchante en mouvement.

DANGER : les lames en rotation peuvent causer des graves blessures. Afin de prévenir une blessure, débranchez la tondeuse lorsqu'elle est laissée sans surveillance ou lorsque vous la nettoyez, réparez, transportez, levez ou entreposez.

AVERTISSEMENT : laissez la tondeuse fonctionner à son propre rythme. Ne pas surcharger.

LISEZ LE GUIDE D'UTILISATION AVANT D'UTILISER VOTRE TONDEUSE. Consultez Composants pour vous familiariser avec l'endroit où se situent les différentes commandes et les différents ajustements. Conservez ce guide pour référence ultérieure.

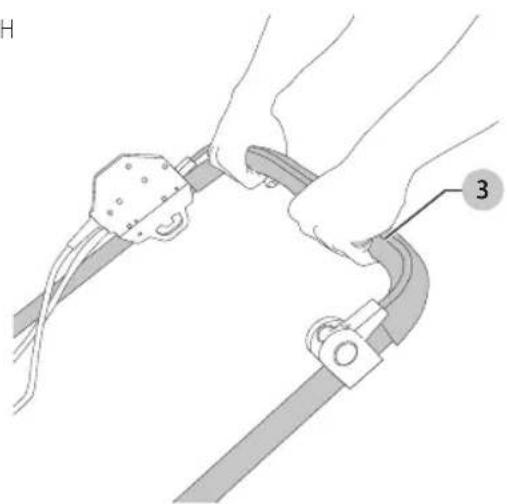

Position correcte des mains (Fig. H)

AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.

AVERTISSEMENT : pour réduire tout risque d'acommages corporels graves, maintenir SYSTÉMATIQUEMENT l'outil fermement pour anticiper toute réaction soudaine.

Une position des mains adéquate nécessite les deux mains sur la poignée supérieure 3.

Fig. H

Régler la hauteur de coupe de la tondeuse (Fig. I)

1. Sortez sur le levier de réglage de la hauteur de coupe de tondeuse 7 du cran de verrouillage.

a. Déplacez le levier vers l'arrière de l'appareil pour baisser la hauteur de la coupe.

b. Déplacez le levier vers l'avant de l'appareil pour augmenter la hauteur de la coupe.

1. Poussez le levier de réglage de la hauteur de coupe dans le cran de verrouillage 6.

REMARQUE : Si vous n'êtes pas certain à quelle hauteur couper, commencez la tonte avec le levier de réglage de la hauteur de coupe à la position 6 et ajustez la hauteur vers le bas au besoin.

Fig. 1 7

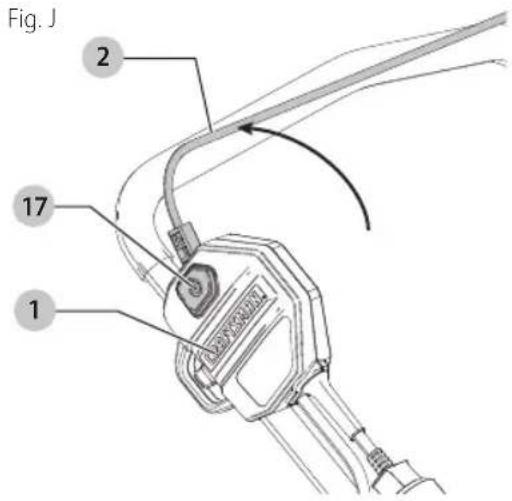

Démarrage de la tondeuse (Fig. J)

DANGER: lame mobile tranchante. Ne jamais essayer de neutraliser le fonctionnement du boîtier d'interrupteur. En effet, une telle pratique pourrait se solder par de graves blessures.

AVERTISSEMENT : ne jamais tenter de verrouiller un interrupteur ou l'anse en position de marche.

La tondeuse est dotée d'un boîtier d'interrupteur de marche-arrêt spécial.

1. Pour utiliser la tondeuse, appuyez sur le bouton 17 sur le boîtier de commande 1, puis tirez sur l'anse 2 vers la barre de la poignée. Relâchez le bouton et maintenez l'anse avec les deux mains.

2. Pour arrêter la tondeuse, relâcher simplement l'anse.

REMARQUE : une fois l'anse en position de départ, elle actionne le « mécanisme de freinage automatique ». Le moteur est alors freiné et la lame de la tondeuse s'immobilisera en trois secondes ou moins.

Fig. J 1 2 17

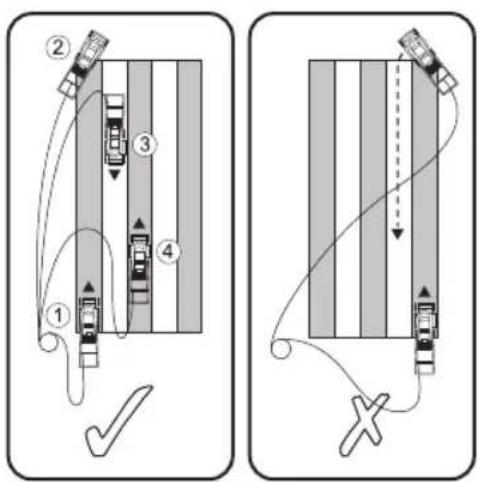

Tonte (Fig. K)

AVERTISSEMENT : toujours inspecter le secteur où la mandeuse doit être utilisé et enlever les pierres, des bâtons, des fils, des os et des débris autre, susceptible d'être projetés par la lame rotative.

Nous vous recommandons d'utiliser votre tondeuse selon les instructions données dans cette section. Vous obtiendrez ainsi le meilleur résultat et réduirez le risque de couper le câble d'alimentation.

1. Placez la longueur de câble sur la pelouse, près du point de départ (Figure K, position 1).
2. Mettez l'appareil en marche, comme décrit ci-dessus.
3. Travaillez comme indiqué Figure K.
4. Passez de la position 1 à la position 2.
5. Tournez vers la droite en évitant le câble, puis passez à la position 3. La fixation du câble glisse d'un côté de la poignée à l'autre en s'assurant que le câble est éloigné de la lame.
6. Tournez vers la gauche en évitant le câble, puis passez à la position 4. La fixation du câble glisse d'un côté de la poignée à l'autre. Le câble doit resté éloigné de la lame.
7. Recommencez ce processus, si nécessaire.

AVERTISSEMENT : ne roulez pas sur le câble, comme s' exemple de la Figure K.

Fig. K

Conseils de tonte (Fig. A)

AVERTISSEMENT : inspectez toujours la zone où la t“use doit être utilisée et retirez toutes les pierres, tous les bâtons, fils, os et autres débris qui peuvent être projetés par la lame en rotation.

AVERTISSEMENT : tondez en vous déplaçant en travers des pentes, jamais vers le haut ou vers le bas. Soyez très prudent lorsque vous changez de direction sur les pentes. Ne pas tondre sur des pentes très raides. Maintenez toujours un bon aplomb.

• Relâchez l'anse pour éteindre la tondeuse lorsque vous croisez toute zone en gravier (les pierres peuvent être projetées par la lame).
• Réglez la tondeuse à la hauteur la plus haute lorsque vous tondez sur un sol accidenté ou des herbes hautes. Retirer trop d'herbes à la fois peut entraîner une surcharge et un arrêt du moteur. Consultez la section Dépannage.
• Si un sac de collecte du gazon 8 est utilisé durant la saison de croissance rapide, le gazon peut avoir tendance à obstruer l'ouverture d'éjection. Relâchez l'anse pour éteindre la tondeuse et débranchez le cordon d'alimentation. Retirez le sac et secouez l'herbe vers l'extrémité arrière du sac. Nettoyez aussi l'herbe ou tout débris qui peut être entassé autour de l'ouverture d'éjection. Replacez le sac à herbe.
• Si la tondeuse devait démarrer en vibrant de façon anormale, relâchez l'anse pour éteindre la tondeuse et débranchez le cordon d'alimentation. Vérifiez immédiatement la cause. La vibration est un avertissement de problème. Ne pas utiliser la tondeuse jusqu'à ce qu'une vérification de services ait été effectuée. Consultez la section Dépannage dans ce manuel.
  • RETIREZ TOUJOURS L'ANSE POUR ÉTEINDRE LA TONDEUSE, ET DÉBRANCHFZ LE CORDON D'ALIMENTATION. LORSQUE VOUS LA LAISSEZ SANS SURVEILLANCE MÊME POUR UNE COURTE PÉRIODE.

Surcharge de la tondeuse

Afin de prévenir les dommages dus à des conditions de surcharge, ne pas tenter de retirer trop d'herbe à la fois. Ralentissez le rythme de votre coupe ou augmentez la hauteur de la coupe.

MAINTENANCE

AVERTISSEMENT : afin de réduire le risque de stressure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

FRAnÇAis

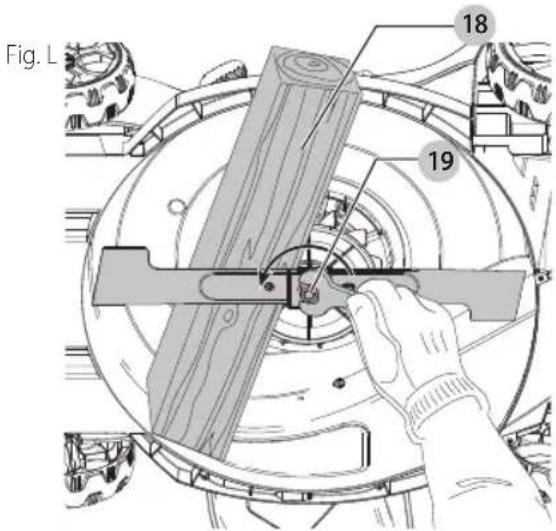

Retirer et installer la lame (Fig. L, M)

DANGER : RISQUE DE BLESSURE. LORSQUE VOUS RESEMBLEZ LE SYSTÈME DE LAME, ASSUREZ- VOUS QUE CHAQUE PIÈCE EST RÉINSTALLÉE CORRECTEMENT, COMME DÉCRIT CI-DESSOUS. UN ASSEMBLAGE INAPPROPRIÉ DE LA LAME OU D'AUTRES PIÈCES DU SYSTÈME DE LAME PEUT CAUSER UNE BLESSURE GRAVE.

1. Coupez une pièce de bois 2 x 4 18 (environ 2 pieds de long) (610 mm) pour empêcher la lame de tourner lorsque vous retirez l'écrou de la bride 19.
   AVERTISSEMENT : utilisez des gants et une plication oculaire appropriée. Tournez la tondeuse sur le côté. Faites attention aux bords aiguisés de la lame.
2. Placez le bois et dévissez l'écrou de la bride dans le sens contraire des aiguilles d'une montre avec une clé de 18 mm.
3. Noter l'orientation de chaque pièce lors de la dépose. Retirer l'écrou 19. Enlever la rondelle 20, l'isolant de la lame 21 et la lame 22 comme l'indique la Figure M. Examiner les défauts de toutes les pièces et les remplacer si nécessaire.

REMARQUE : Il ne devrait 23 pas être possible d'enlever le ventilateur.

1. Pour la pose, glisser simplement la lame en place. Elle se pose sur le ventilateur d'une seule manière et à un seul endroit. Aligner le trou en D de la lame sur la tige en D du ventilateur en veillant à ce que le texte sur la lame soit tourné vers l'extérieur de la tondeuse. Placer l'isolant sur la lame de sorte que les deux rebords extérieurs s'étendent au-delà de cette dernière. Placer la rondelle carrée sur le dessus de l'isolant, de sorte qu'elle entre à l'intérieur des deux rebords extérieurs de ce dernier. Remettre l'écrou, le côté large s'appuyant contre la rondelle.
2. Pour serrer fermement, positionner un morceau de bois comme le montre la figure L pour empêcher la lame de tourner. Serrer l'écrou à l'aide de la clé.

Fig. L 18 19

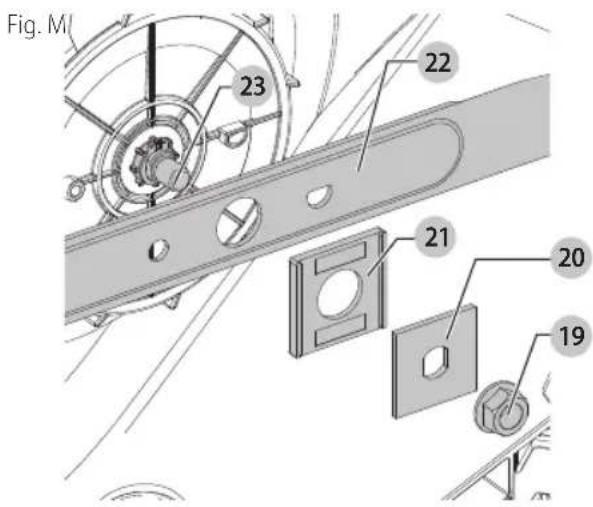

Fig. M 23 22 21 20 19

Aiguiser la lame (Fig. N)

GARDEZ LA LAME AIGUISÉE POUR UNE MEILLEURE PERFORMANCE DE LA TONDEUSE. UNE LAME ÉMOUSSÉE NE COUPE PAS L'HERBE NETTEMENT.

AVERTISSEMENT : utilisez des gants et une protection oculaire appropriée pendant que vous retirez, aiguisez et installez la lame. Assurez-vous que la clé de sûreté et le bloc-piles sont retirés.

Aiguiser la lame deux fois par saison de tonte est habituellement suffisant en circonstances normales. Le sable cause l'émoussement rapide de la lame. Si le gazon a un sol sablonneux, aiguiser plus souvent peut être nécessaire.

REMPIACEZ iMMÉDiATEMEnT UnE IAME PliÉE OU EnDOMMAgÉE.

Lorsque vous aiguisez la lame :

• Assurez-vous que la lame reste équilibrée.
  • Aiguiser la lame dans l'angle de coupe original.
• Aiguisez les bords coupants aux deux extrémités de la lame, retirez une quantité égale de matière aux deux extrémités.

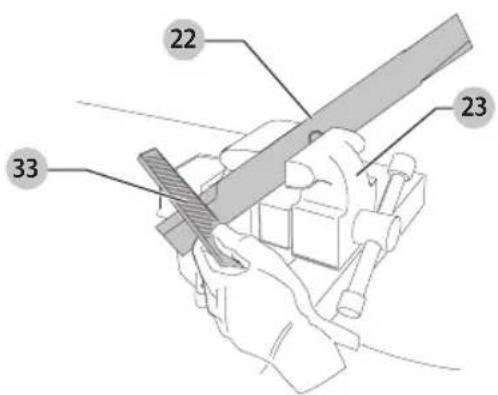

Pour aiguiser la lame dans un étau (Fig. N)

1. Assurez-vous que l'anse est relâchée, que la lame est arrêtée et le cordon d'alimentation est debranche avant de retirer la lame.
2. Retirez la lame de la tondeuse. Consultez les instructions pour Retirer et installer la lame.
3. Sécurisez la lame 22 dans un étau 23.
4. Portez une protection oculaire et des gants appropriés et faites attention de ne pas vous couper.
5. Limez soigneusement les bords coupants de la lame avec une lime à dents fines 33 ou une pierre à aiguiser, en maintenant l'angle du bord de coupe original.
6. Replacez la lame sur la tondeuse et vissez solidement.

Fig. N

22 23 33

Rangement de la tondeuse (Fig. A, 0)

AVERTISSEMENT : une lame rotative peut provoquer des pressures graves. Relâcher l'anse pour éteindre la tondeuse et débrancher la tondeuse avant de soulever, de transporter ou de ranger la tondeuse. L'entreposer dans un endroit sec.

ATTENTION : zone de pincement. Pour éviter de se plus sur en repliant les poignées, garder les doigts hors de la zone entre elles.

ATTENTION : faire attention de ne pas étirer ou pincer le cordon dans les joints des poignées lorsqu'elles sont repliées. Cela pourrait endommager le cordon.

La poignée de la tondeuse se replie facilement en vue d'un rangement commode et rapide.

1. En maintenant la poignée, ouvrez, mais sans retirer, les boutons de fixation de la poignée inférieure 6 et pliez la poignée vers de devant de la tondeuse.
2. Ouvrez, mais sans retirer, les boutons de fixation de la poignée supérieure 5 ou desserrez les boutons et pliez la poignée supérieure 3 sur la poignée inférieure 4.
3. La tondeuse doit devenir compacte comme illustré dans la Figure O.

Fig. O

AVERTISSEMENT : puisque les accessoires autres que deux offerts par CRAFTSMAN n'ont pas été testés avec ce produit, leur utilisation pourrait s'avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires CRAFTSMAN recommandés avec le présent produit.

Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l'aide concernant l'achat d'un accessoire, communiquer avec CRAFTSMAN, composer le

1-888-331-4569.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière les évents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni des produits chimiques puissants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.

Réparations

AVERTISSEMENT : pour assurer la SÉCURITÉ et la RÉDITÉ du produit, les réparations, l'entretien et les réglages doivent être réalisés (cela comprend l'inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine CRAFTSMAN ou un centre de réparation agréé CRAFTSMAN. Toujours utiliser des pièces de rechange identiques.

Prévention de la corrosion (Fig. A)

Les engrais et autres produits chimiques de jardin renferment des agents qui accélèrent la corrosion du métal. Si l'aire à tondre a reçu un épandage d'engrais ou de produits chimiques, nettoyer immédiatement la tondeuse après son utilisation comme suit. Relâcher l'anse pour éteindre la tondeuse et débrancher la tondeuse. Essuyer toutes les pièces exposées avec un chiffon humide.

ATTENTION : NE PAS VERSER NI PULVÉRISER D'EAU SUR LA TONDEUSE POUR LA NETTOYER. Ne pas ranger l'outil sur des engrais ou des produits chimiques ou à proximité de ceux-ci. Un tel rangement risque de provoquer une corrosion rapide.

Rencontre CPSC exigences de sécurité

CRAFTSMAN Tondeuse sont conformes aux normes de sécurité de l'American National Standards Institute, et de la commission de la sécurité des produits américains. La lame tourne lorsque le moteur est en marche.

FRAnÇAis

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votre produi:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d'un problème avec le produit.
• COnFiRMATiOn DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d'assurances.
• sÉCURiTÉ: l'enregistrement de votre produit nous permettra de communiquer avec vous dans l'éventualité peu probable de l'envoi d'un avis de sécurité régi par la loi fédérale américaine de la protection des consommateurs.

Registre en ligne à www.craftsman.com/registration

Garantie limitée de trois ans

réparera ou remplacera sans frais tout appareil défectueux pour cause de défaut de matériau ou de main-d'œuvre sur une période de trois ans à partir de la date d'achat de l'outil. Cette garantie ne couvre pas les pièces en panne pour cause d'abus ou d'usure normale de l'outil. Pour plus de détails au sujet de la couverture de la garantie et l'information de réparation sous garantie, visitez ou composez le . Cette garantie ne s'applique pas aux accessoires ou dommages causés par des réparations effectuées ou tentées par d'autres. CETTE GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne permettent pas de limitation sur la durée de la garantie implicite ou l'exclusion ou la limitation de dommages indirects, alors ces limitations peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux particuliers et vous pouvez avoir d'autres droits qui varient selon les états ou les provinces.

gARAnTiE DE REMBOURsEMEnT DE 90 JOURs

Si l'acheteur n'est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l'outil électrique ou de la cloueuse, celui-ci peut le retourner, accompagné d'un reçu, dans les 90 jours à compter de la date d'achat pour obtenir un remboursement intégral, sans aucun problème.

AMÉRIQUE IATinE : cette garantie ne s'applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REMPIACEMEnT gRATUiT DEs ÉTiQUETTEs

D'AVERTissEMEnT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le pour en obtenir le remplacement gratuit.

GUIDE DE DÉPANNAGE

AGER : afin de réduire le risque de blessure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

Pour toute question ou commentaire à propos de n'importe quel outil CRAFTSMAN, appelez-nous au numéro sans frais : 1-888-433-4569.

PROBLÈME SOLUTION

La tondeuse ne fonctionne pas lorsque l'anse est activée	Vérifier que la tondeuse est bien branchée et que le bouton sur le boîtier d'interrupteur est bien enfoncé avant de tirer l'anse.
	Relâcher l'anse pour éteindre la tondeuse. Débrancher la tondeuse. Retourner la tondeuse et vérifier que la lame tourne librement.
Le moteur s'arrête durant la tonte	Relâcher l'anse pour éteindre la tondeuse. Débrancher la tondeuse. Retourner la tondeuse et vérifier que la lame tourne librement.
	Relever la hauteur de coupe des roues à la position la plus élevée et commencer la tonte.
	Éviter de surcharger la tondeuse. Ralentir la tonte ou augmenter la hauteur de coupe.
La tondeuse fonctionne, mais la performance de la coupe n'est pas satisfaisante ou elle ne coupe pas tout le gazon	Relâchez l'anse pour éteindre la tondeuse. Débrancher la tondeuse. Retournez la tondeuse et vérifiez : L'aiguisage de la lame. Gardez la lame aiguisée.Le châssis et le conduit d'éjection pour toute obstruction.
	Le réglage de la hauteur de coupe de pourrait être trop bas pour l'état de la pelouse. Augment er la hauteur de coupe.
La tondeuse est trop difficile à pousser	Relâcher l'anse pour éteindre la tondeuse. Débrancher la tondeuse. Augmenter la hauteur de coupe pour réduire le frottement du châssis sur l'herbe. Vérifier que chaque roue tourne librement.
La tondeuse est anormalement bruyante et vibre	Relâcher l'anse pour éteindre la tondeuse. Débrancher la tondeuse. Placer la tondeuse sur le côté et vérifier que la lame n'est pas tordue ou endommagée. Si la lame est endommagée, la remplacer avec une lame de rechange CRAFTSMAN. Si le dessous du châssis est endommagé, retournez la tondeuse dans un centre de services autorisé CRAFTSMAN.
	S'il n'y a pas de dommage visible sur la lame et que la tondeuse vibre encore : Relâchez l'anse pour éteindre la tondeuse. Débrancher la tondeuse. Désassemblez tout l'assemblage de la lame comme illustré dans la sectionRetirer et installer la lame.Retirez tout débris et nettoyez chaque pièce. Replacez chaque pièce comme illustré dans la sectionRetirer et installer la lame.Si la tondeuse vibre encore, retournez-la dans un centre de services autorisé CRAFTSMAN.
La tondeuse ne ramasse pas le gazon coupé avec le sac	Conduit d'éjection obstrué. Relâchez l'anse pour éteindre la tondeuse. Débrancher la tondeuse. Dégagez le conduit de tout gazon coupé.
	Montez la hauteur de coupe des roues à la longueur la plus courte de la coupe.
	Sac plein. Videz le sac plus souvent.
