| Type de produit | Scie sabre sans fil |
| Marque | Trotec |
| Modele | PRCS 1020V (PRCS 10-20V) |
| Tension nominale | 20 V (batterie Li-ion) |
| Regime a vide | 0 a 3000 min-1 |
| Course | 20 mm |
| Profondeur de coupe max. | Bois : 100 mm, Metail : 8 mm, Aluminium : 10 mm |
| Poids | 2,4 kg |
| Type de batterie | Li-ion Multiflex 20 - 2.0 DC, 2,0 Ah, 5 cellules, 40 Wh |
| Temps de charge | Environ 1 heure avec chargeur rapide |
| Niveau sonore | Pression : 83,28 dB(A), Puissance : 94,28 dB(A), incertitude K = 5 dB |
| Vibrations | Sciage de planches : 15,55 m/s2, Sciage de poutres : 14,53 m/s2, incertitude K = 1,5 m/s2 |
| Fonctions principales | Fixe-lame rapide sans outil, reglage continu de la vitesse, sabot de guidage reglable et inclinable 30°, selecteur de course pendulaire (0/1), blocage de mise en marche |
| Entretien et nettoyage | Nettoyer avec un chiffon humide doux, ne pas immerger, secher, depoussierer les fentes d'aeration, nettoyer les contacts |
| Securite | Retirer la batterie avant intervention, porter EPI (lunettes, masque, gants, casque antibruit), arret d'urgence par retrait batterie |
| Pieces detachees et reparabilite | Batterie de rechange (ref. 6.200.000.303), set de lames bois/metail 5 pcs (6.215.001.201), set acier carbone 10 pcs (6.215.001.205), set de 12 lames (6.215.001.210) |
| Informations generales | Fabricant : Trotec GmbH, Heinsberg, Allemagne, annee modele 2021, normes EN 55014-1, EN 62841-1, EN 62841-2-11 |
FOIRE AUX QUESTIONS - PRCS 1020V TROTEC
Questions des utilisateurs sur PRCS 1020V TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice PRCS 1020V - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PRCS 1020V de la marque TROTEC.
MODE D'EMPLOI PRCS 1020V TROTEC
Remarques concernant la notice 2
Sécurité 3
Informations sur I'appareil 8
Transport et stockage 10
Mise en service. 11
Opération 15
Défauts et pannes 17
Entretien. 18
Annexe technique. 19
Élimination 21
Déclaration de conformité 21
Remarques concernant la notice
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement de surface chaude
Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.
Avertissement relatif aux objets pointus
Ce symbole indique que les objets pointus peuvent etre dangereux pour la vie et la santé des personnes.
Avertissement relatif aux blessures des mains
Ce symbole indique l'existence de risques pour la santé des personnes sous la forme de blessures aux mains.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.
Porter un casque antibruit
Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.
Porter des lunettes de protection
Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.
Porter un masque de protection
Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.
Porter des vêtements de sécurité
Ce symbole indique la nécessite de porter des vêtements de protection.
Porter des gants de protection
Ce symbole indique la nécessite de porter des gants de protection.
Voussupporteztelechargerladniereversionde la notice d'instructionsetla déclarationdeconformitéUE surle lien suivant:
PRCS 10-20V
Consignes generales de sécurité pour les outils electriques
Avertissement
Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.
Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).
Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail
Veillez a ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
- Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
- Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique
- La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocoléctrique.
- Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.
-
N'exposez pas les outils à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.
-
N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmélés augmentent le risque d'électrocution.
- Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieur. L'utilisation d'une rallonge adaptée à l'utilisation extérieur réduit le risque de chocolélectrique.
- Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilisez un disjoncteur differentiel.L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.
Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes
- Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acquistiques, en fonction du type d'utilité, réduisent le risque de blessures.
- Évitez toute mise en marche intempéstive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
- Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entrainer des blessures.
-
Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
-
Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.
- S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
- Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous pretexte que vous maïtrisez l'appareil. Toute néligence peut entraîner de graves blessures en une fraction de seconde.
Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil
- Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapté vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
- N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
- Debranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
- Conserve les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils ELECTriques sont dangereux s'ils sont utilisés par des novices.
- Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
-
Affütez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.
-
Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
- Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.
Consignes générales de sécurité pour les outils électriques - Utilisation et entretien de l'outil sans fil
- Ne rechargez la batterie qu'avac le chargeur specifie par le fabricant. Un chargeur adapté à un certain type de batteries peut provoquer un incendie s'il est utilisé avec d'autres batteries.
- N'utilise les outils electriques qu'vec les batteries prevues a cet effet. L'utilisation d'autres batteries peut entrainer un risque de blessures et d'incendie.
- Lorsqu'une batterie n'est pas utilisé, tenez-la à l'écart de toutes sortes d'objets métalliques, tels que trombones, pieces de monnaie, clés, clous, vis ou autres, susceptibles de relier les contacts entre eux. Un court-circuit entre les contacts de la batterie peut entraîner des brûlures ou un incendie.
- En cas d'utilisation incorrecte, du liquide peut s'écouler de la batterie. Évitez tout contact avec celui ci. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide Médicale. Le liquide provenant des batteries peut cause des irritations ou des brûlures.
- N'utilisez pas une batterie endommagée ou modifiée. Les batteries qui ont subi des dommages ou des modifications peuvent partager un comportement imprévisible et causer un incendie, une Explosion ou des blessures.
- N'exposez pas la batterie au feu ou à des températures tropées. Un feu ou des températures supérieures à 130^ peuvent provoquer une Explosion.
- Suivez les instructions de charge et ne chargez jamais la batterie ou l'outil sans fil en dehors de la plage de température indiquée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.
Consignes generales de sécurité pour les outils electriques - Utilisation et entretien du chargeur
- Les enfants de plus de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser le chargeur pour autant qu'ils bénéficient d'une supervision ou qu'ils aient reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprendnent les dangers liés à cette'utilisation. Il est interdit aux enfants de jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- Ne placez jamais des piles non rechargeables dans le chargeur. Un chargeur risque de provoquer un incendie ou une explosion s'il n'est pas utilisé avec le type de batterie bien précis pour lequel il est prevu ou avec des piles non rechargeables.
- Ne chargez au moyen du chargeur « Multiflex 20 - 2.0 AC » que des batteries Li-ions « Multiflex 20 - 2.0 DC » d'une capacité de 2,0 Ah (5 cellules). La tension de la batterie doit correspondre à la tension de charge du chargeur.
Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien
- Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
- N'essayez jamais de remetre en etat une batterie endommagée. Les opérations de maintenance sur les batteries ne doivent etre réalisées que par le fabricant ou un atelier SAV agreé.
Consignes de sécurité spécifiques aux scies sabres
Fixez et sécurisez la piece à usiner au moyen de serre-joints ou de toute autre manière sur un support stable. Si vous给您 contentez de tener la piece à la main ou contre votre corps, elle reste instable et vous risquez de perdre le contrôle.
- Utilisez un détector adapté pour réparer les conduites d'alimentation non apparentes ou consulter le distributeur d'électricité local. Le contact avec des conduites électriques peut provoquer un incendie ou un choc électric. Un dommage causé sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des déteriorations de matériel oucause uneelectrocution.
- Les vibrations risquent d'être néfastes au système main-bras. Réduisez au maximum la durée des vibrations.
- Nettoyez la fixation de la lame avant de la metre en place. Une lame encrassée ne peut plus etre fixe avec la sécurité necessaire.
- Verifiez que la lame est bien fixée. Une lame mal fixee risque de se délogger et de vous blesser.
- Avant demettre en marchel l'outil electropotatif, assurez-vous que I'outil insere peut tourner librement. Si I'outil insere est bloqué, la force elevée qui apparait au moment de la mise en marche risque de produit des secousses violentes et I'appareil peut partir sur le cote.
- Ne travaillez pas sur des matériaux humidifiés ou des surfaces humides.
- Ne mettez l'outil electroportatif sur la piece à Traitser qu'après l'avoir mis en marche. Il y a sinon un risque d'effet de return.

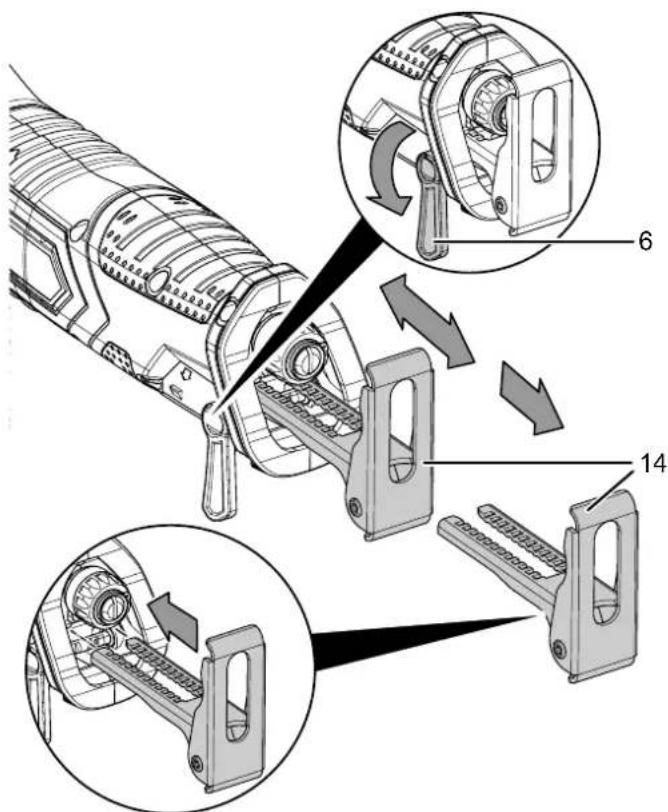

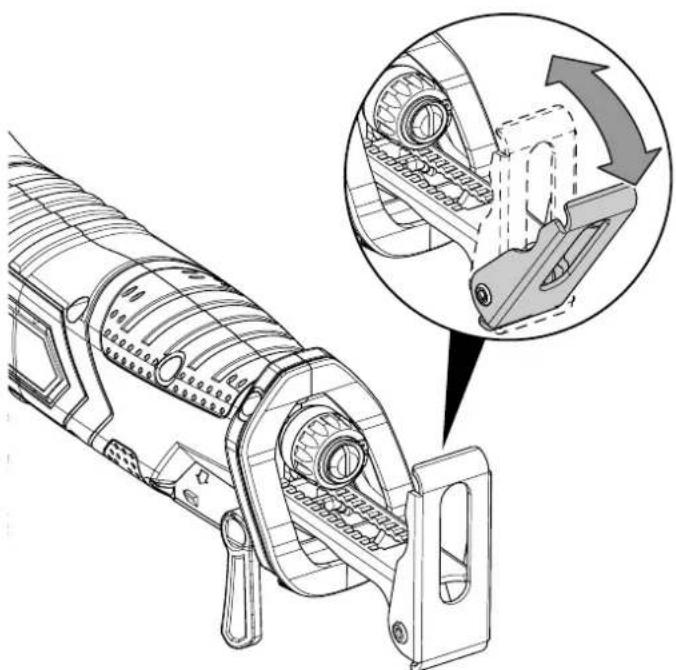

- Faites attention à ce que le sabot de guidage repose solidement sur la piece pendant le sciage. Une lame coincée peut se casser ou provoquer une secousse.
Tenez les mains à l'écart de la zone de sciage. Ne mettez pas les mains sous la pierce à usiner. Risque de blessures lors du contact avec la lame de scie. - N'approche pas les mains de la tige de levage ni du fixe-lame rapide. Risque d'écrasement lors du contact avec les composants.
Aéréz suffisamment. - Contrôlez régulièrement l'usure ou les déteriorations eventuelles du fixe-lame rapide.
Utilisez uniquement une lame parfaite et non endommagée. Les lames tordues ou usées risquent de se casser ou de provoquer un retour. - Ne freinez pas la lame, après avoir arrêté la scie, en l'appuyant sur un côté. La lame peut s'endommager, se casser ou provoquer un retour.
- Éteignez l'outil electroportatif après l'achèvement des travaux et ne retirez pas la lame du tracé tant qu'elle n'est pas complètement immobile. Vous évitez ainsi tout retard et pouvez poser l'outil en toute sécurité.
- Éteignez immidiatement l'outil electroportatif en cas de blocage de l'outil inséré. L'outil electroportatif risque de produit des secousses brutes dués à la puissance déployée.
- Attendez l'arrêt complet de l'outil electroportatif avant de le poser. La lame peut s'accrocher et entraîner la perte du contrôle de l'outil electroportatif.
Consignes de sécurité pour les alles et les retours pendant le sciage
- Tenir l'appareil aux endroits isolés de la poignée lorsque vous effectuez des travaux au cours desquels l'utilélectroportatif peut toucher des fil électriques non apparents ou le propre cordon de l'util. Le contact avec un fil sous tension peutmettre sous tension les parties métalliques exposées de l'utilélectroportatif et provoquer une électrocution de l'opérateur.
Fixez et sécurisez la pierce à usiner au moyen de serre-joints ou de toute autre manière sur un support stable. Si vous给您 contentez de tener la pierce à la main ou contre votre corps, elle reste instable et vous risquez de perdre le contrôle.
Utilisation conforme
Utilisez la PRCS 10-20V uniquement pour scier le plastique, le bois, le métal et les matières de construction avec des lames appropriées.
L'appareil convient pour :
les travaux de sciage,
les découpe droites et courbes,

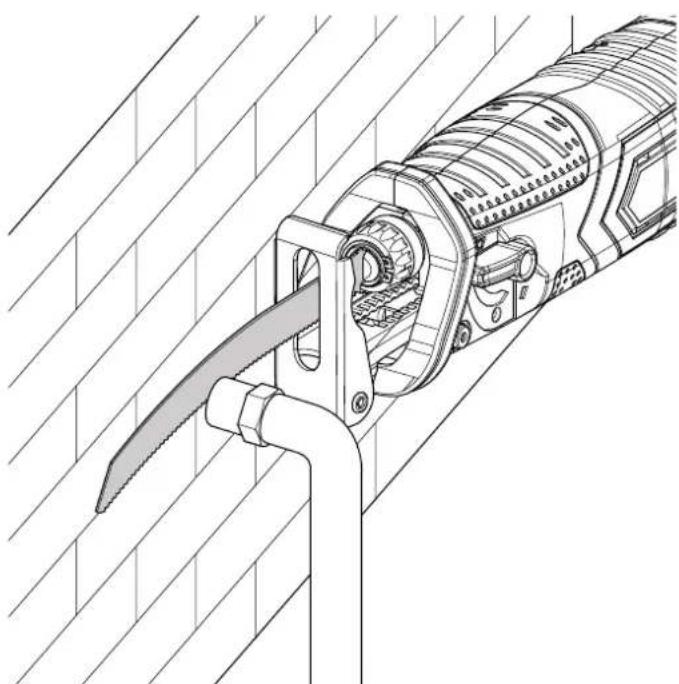

- les séparations affleurantes du dépassement des pièces usinées
Dans le respect des caractéristiques techniques (voir notice d'instructions)
Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.
Utilisations non conformes prévisibles
- L'appareil n'est pas conscience pour être utilisé avec du verre ni de la pierre.
Toute utilisation autre que celle qui est décrite au chapitre
« Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.
Qualification du personnel
Toute personne utilisant le presente appareil doit :
- avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.
Signaux de sécurité et étiquettes sur la batterie et sur le chargeur
Remarque
Ne retirezaucun signal de sécurité,autocollant ni étiquette de l'appareil.Tous les signaux de sécurité, autocollants etétiquettesdoiventetreconservés demanierea rester lisibles.

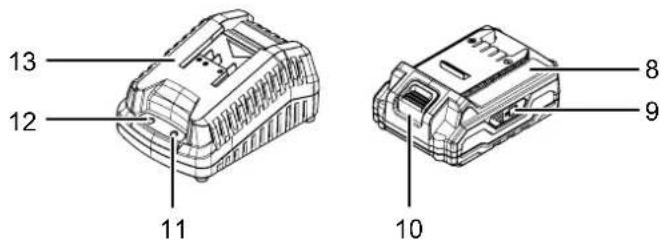

Les signaux de sécurité et étiquettes suivants sont apposés sur la batterie :
Attention au risque d'explosion!
Ces symboles indiquent ce qui suit :
N'exposez pas la batterie au feu ou a des températures trop elevées! Ne mettez jamais la batterie en contact avec de l'eau ou du feu! Évitez l'exposition directe au soleil et l'humidité. Il existe un risque explosion!
Ne chargez jamais la batterie à des températures ambiantes inférieures à 10^ ou supérieures à 40^ . Un chargement incorrect ou en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.
Observe l'elimination correcte de la batterie!
Ce symbole indique ce qui suit :
Veiliez à ce que la batterie est correctement éliminée et ne la jetez jamais dans les eaux usées ou les eaux publiques.
La batterie contient des substances irritantes, caustiques et toxiques qui doivent un risque considérable pour les personnes et l'environnement.
Les signaux de sécurité et étiquettes suivants sont apposés sur le chargeur :
Ce symbole indique ce qui suit :
Avant de charger la batterie, lisez le manuel d'utilisation ou la notice d'instructions.
Ce symbole indique ce qui suit :
N'utilisez le chargeur pour charger la batterie qu'a l'intérieur en lieu sec, pas a l'extérieur.
Équipement personnel de protection
Portez une protection auditive.
Le bruit peut avoir un effet néfaste sur l'audition.
Portez des lunettes de protection.
Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.
Portez un masque de protection.
Vousevitezainsiderespirerlespoussieresnocivesquirisquentdetreproduiteuacoursdes travaux.
Portez des gants de protection.
Vous protegez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.
Portez des vêtements de protection moulants.
Ainsi, vous vous protégEZ contre le risque de vêtements pris dans une piece en rotation.
Risques résiduels
Avertissement relat à la tension électrique
Électrocution provoquee par une isolation insuffisante.
Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.
N'utilisez plus l'appareil si vous détectez des endommagements.
N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relat à la tension électrique
Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil.
Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Avertissement relat à la tension électrique
Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!
Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.
Avertissement relatif aux matieres explosives
N'exposez jamais l'accumulateur à une température supérieure à 45^ ! Ne mettez jamais l'accumulateur en contact avec de l'eau ou du feu! Evitez les rayons directs du soleil et I'humidité. Cela peut provoquer une explosion!
Avertissement de surface chaude
L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil.
Ne touche pas l'outil inséré à mains nues.
Portez des gants de protection.
Avertissement relatif aux blessures des mains
Risque d'écrasement pres de la lame et du sabot de guidage en cas de manipulation imprudente.
Portez des gants de protection!
Avertissement relatif aux objets pointus
La lame est pointue à certains endroits. Il y a un risque de blessures en cas de manipulation imprudente.
Portez des gants de protection.
Avertissement
Poussiere toxique!
Les poussières nocives ou toxiques générées lors des travaux représentent un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité. Portez des lunettes de protection et un masque antipoussière.
Avertissement
Ne travailliez pas sur un matériel contenant de l'amiente. L'amiente est considéré comme cancérigène.
Avertissement
Assurez-vous de ne toucher aucune ligne electrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil electrique.
Éventuellesment, contrôle les murs avec un détecteur de conduites avant de percer ou d'ouvir une paroi.
Avertissement
Risque de blessures provoquées par des pièces projétées dans l'air ou par des embouts d'outils rompus.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.
Avertissement
L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.
Attention
Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Comportement en cas d'urgence / fonction arrêt d'urgence
Arrêt d'urgence:
L'extraction de la batterie entraine l'arrêt immédiat de l'appareil. Pour sécuriser l'appareil contre toute remise en marche, laissez la batterie hors de l'appareil.
Comportement en cas d'urgence:
- Arretez l'appareil.
- En cas d'urgence, extrayez la batterie de l'appareil : pressez fermement la touche de déverrouillage de la batterie et retirez celle-ci de l'appareil comme il est décrit au chapitre « Extraction de la batterie »
- Ne remettez pas la batterie en place lorsque l'appareil est defectueux.
Informations sur l'appareil
Description de l'appareil
La PRCS 10-20V convient aux travaux de sciage, aux découpes droites et courbes, ainsi qu'aux sciages affleurants du bois, du plastique, du métal et des matériaux de construction.
L'appareil est équipé d'un fixe-lame rapide, de lames universelles avec tige en S et ½ pouce pour le bois et le métal, ainsi que de lames bimétalliques flexibles pour un sciage affleurant. L'échange des lames de scie s'effectue sans outil.
L'appareil est doté d'un blocage de mise en marche qui empêche toute mise en marche involontaire.
Le régime peut être régle de façon continue pendant le fonctionnement entre 0 et 3000min^-1 .
Il est possible de régler la longueur du sabot de guidage sans outil et de le basculer à 30^ .
La batterie dispose de son propre indicateur de capacité qui vous permet de connaître l'etat de charge sans avoir besoin de brancher la batterie sur l'appareil.

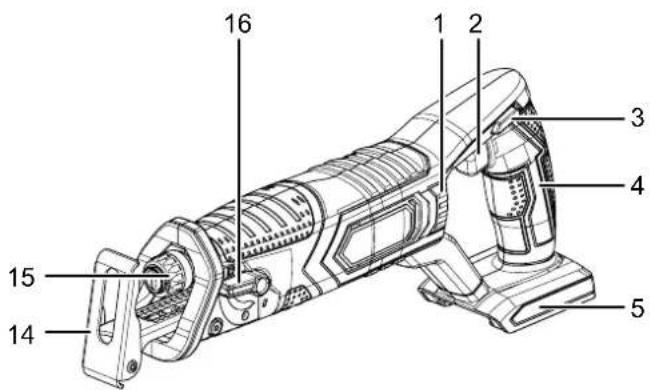

Representatior de I'appareil
| N° Désignation |
| 1 Fentes d'aération |
| 2 Interrupteur marche/arrêt |
| 3 Verrouillage contre la mise en marche |
| 4 Poignée principale |
| 5 Logement de la batterie |
| 6 Levier de blocage du sabot de guidage |
| 7 Lame à bois HCS |
| 8 Batterie |
| 9 Affichage de la charge de la batterie à 3 niveaux |
| 10 Touche de déverrouillage |
| 11 LED rouge de la batterie (charge) |
| 12 LED verte de la batterie (chargeur rapide opérationnel) |
| 13 Chargeur rapide |
| 14 Sabot de guidage |
| 15 Fixe-lame rapide |
| 16 Sélécteur course pendulaire |
Furniture
- 1 PRCS 10-20V
- 1 lame de scie à bois HCS (6 TPI)
- 1 batterie
1 chargeur rapide - 1 mallette de transport
- 1 mode d'emploi
\section*{Caracteristiques techniques}
| Paramètre Valeur | |
| Modèle PRCS 10-20V | |
| Tension nominale 20 V | --- |
| Régime à vide 0 à 3 000 min | -1 |
| Course 20 mm | |
| Profondeur de coupe max. Bois Métal Aluminium | 100 mm 8 mm 10 mm |
| Classe de protection | III / ⓹ |
| Poids 2,4 kg | |
| Batterie Multiflex 20 - 2.0 DC | |
| Type Li-lons | |
| Tension nominale 20 V | --- |
| Capacité nominale 2,0 Ah | |
| Nombre de cellules 5 | |
| Capacité 40 Wh | |
| Chargeur rapide Multiflex 20 - | 2.0 AC |
| Entrée | |
| Tension nominale 230 - 240 V / | 50 Hz |
| Puisance absorbée | 65 W |
| Sortie | |
| Tension nominale 21,5 V | --- |
| Courant de charge 2,4 A | |
| Fusible | 3,15 A retardé |
| Durée de charge | 1 h |
| Longueur de cordon | 1,5 m |
| Classe de protection | Ⅱ / ⓹ |
| Informations relatives aux vibrations selon EN 62841-2-11 | |
| Valeur totale des vibrations émises : | |
| Sciage de planches ah, b | 15,55 m/s² |
| Incertitude K | 1,5 m/s² |
| Sciage de poutres ah, wb | 14,53 m/s² |
| Incertitude K | 1,5 m/s² |
| Émissions sonores selon EN 62841-2-11 | |
| Niveau de pression sonore LpA | 83,28 dB(A) |
| Puisance sonore LwA | 94,28 dB(A) |
| Incertitude K | 5 dB |
Portez une protection auditive.
Le bruit peut avoir un effet néfaste sur l'audition.
Indications relatives aux informations sur le niveau sonore et les vibrations :
- Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
- Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition.
Attention
Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectue de manière erronée.
- Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la piece à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations dessenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquelles l'outil est arrêté ou tourne sans contrainte).
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Utilisez une mallette adaptée au transport de l'appareil afin de le protégé contre les influences extérieures.
Veuillez observer les consignes suivantes avant chaque transport :
- Arretez l'appareil.
- Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
- Laissez refroidir l'appareil.
- Retirez la batterie de l'appareil.
- Retirez l'outil du porte-outil.
La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses.
Observe les instructions suivantes relatives au transport ou à l'expédition de batteries Li-ion :
- Les batteries peuvent être transportées sur la route par l'utilisateur sans autres conditions.
-
Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l'expédition par des tiers (par ex. transport aérien ou entreprises de transport). Ici, un expert des matières dangereuses doit être consulté pour la préparation des colis.
-
N'utilisez les batteries que si le boitier est intact.
- Mettez de la bande adhésive sur les contacts ouverts et emballez les batteries de telle sorte qu'elles ne bougent pas dans l'emballage.
- Veuillez également respecter les prescriptions nationales eventuelles.
Stockage
Veuillez respecter les consignes suivantes avant chaque entreprises :
- Arrêtez l'appareil.
- Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
- Laissez refroidir l'appareil.
- Retirez la batterie de l'appareil.
- Retirez l'outil du porte-outil.
- Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
- Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégé.
- Ne stockez pas de batterie Li-ion entierement décharge. Le stockage d'une batterie décharge peut provoquer une décharge profonde et causez ainsi la détérioration de la batterie.
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- au sec et protégé du gel et de la chaleur
- à une température ambiente inférieure à 45^
- dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil
Mise en service
Déballage de l'appareil
- Retirez la mallette de transport de l'emballage.
Avertissement relat à la tension électrique
Électrocution provoquee par une isolation insuffisante.
Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.
N'utilisez plus l'appareil si vous détectez des endommagements.
N'utilise pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!
- Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.
- Eliminez l'emballage conformément à la législation nationale en vigueur.

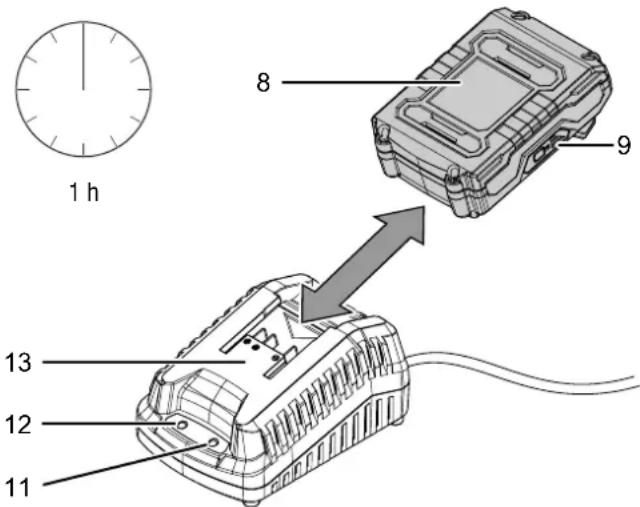

Charge de la batterie
Remarque
L'accumulateur peut etre endommag en cas d'utilisation incorrecte.
Débranche la fiche du chargeur avant chaque insertion et retrait de l'accumulateur.
Ne chargez jamais l'accumulateur à des températures ambientes inférieures à 10^ ou supérieures à 40^ .
À la livraison, la batterie est partiellement chargée afin d'éviter toute déteriation causée par une décharge profonde.
La batterie doit être chargée avant la première mise en service et lorsque la puissance est faible (seul levoyant LED rouge de l'affichage de capacité de la batterie (9) est allumé). Pour ce faire, procédez de la manière suivante :
- Poussez la batterie (8) sur le chargeur rapide (13) comme illustré jusqu'à ce qu'un clic soit audible.
- Insérez la fiche secteur du chargeur rapide (13) dans une prise secteur conformément sécurisée.
LevoyantLED rouge de la batterie (11)s'allume.
Le temps de charge se monte à une heures environ.
-
Attendez jusqu'à ce que levoyant LED rouge de la batterie (11) s'éteigne et que le voyant LED vert (12) s'allume.
La batterie (8) est complètement chargée. -
Débranche le cordon d'alimentation du chargeur rapide (13) de la prise murale en tirant sur la fiche secteur.
Il est possible que la batterie (8) et le chargeur rapide (13) chauffent pendant le processus de charge. Laissez la batterie (8) refroidir à température ambiente. -
Retirez la batterie (8) du chargeur rapide (13) en maintainant pressée la touche de déverrouillage (10) et en tirant la batterie (8) pour l'enlever du chargeur rapide (13).

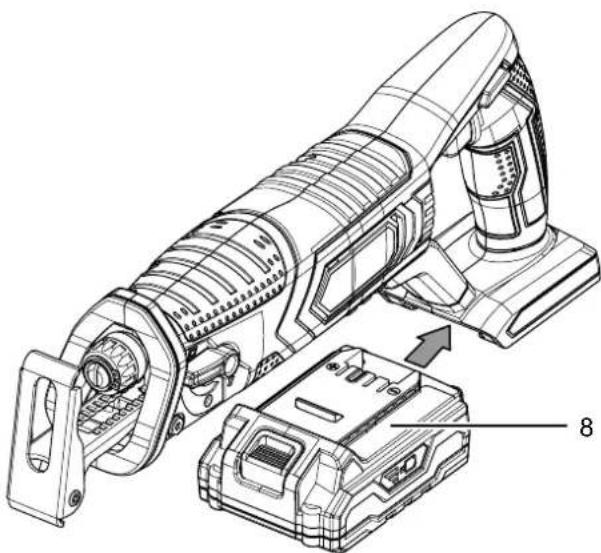

Mise en place de la batterie
- Insérez la batterie (8) dans l'appareil jusqu'à ce qu'elle s'enclença.

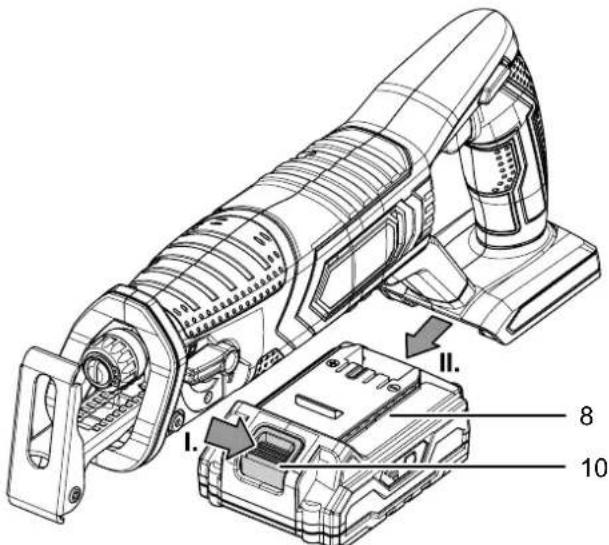

Extraction de la batterie
- Séparez la batterie (8) de l'appareil en appuyant sur la touche de déverrouillage (10) (I.) et en tirant la batterie hors de l'appareil (II.).
- Au besoin, chargez la batterie (8) comme décrit au chapitre Charge de la batterie.
Contrôle de l'etat de charge de la batterie
La batterie possède un indicateur de capacité intégré.
L'etat de charge de la batterie peut être consulté sur les trois voyants LED de l'affichage de capacité (9) de la maniere suivante :
| Couleur LED Signification | |
| vert - orange - rouge Charge / puissance maximum | |
| orange - rouge Charge / puissance moyenne | |
| rouge Charge faible - Charger la | batterie |
- Appuyez sur le symbole batterie (17) sur la batterie (8).
Vous pouvez dire l'etat de charge au moyen de l'affichage de capacité de la batterie (9).
Changement de lame
Avertissement relat à la tension électrique
Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil.
Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Avertissement de surface chaude
L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil. Ne touche pas l'outil inséré à mains nues.
Portez des gants de protection.
Porter des gants de protection
Portez toujours des gants de protection ajustés lorsqu vous travailliez avec l'appareil.
Remarque
Avant le changement de lame, retirez le reste de matière du fixe-lame rapide.
L'appareil est fourni en standard avec une lame de scie pour le bois.
Toutes les lames avec tige S ou tige universelle de 12 pouce sont adaptées à cet apparéil. La lame de scie ne doit pas être plus longue que nécessaire pour la découpe. Il est recommendé d'utiliser une lame mince pour les courbes étroites.

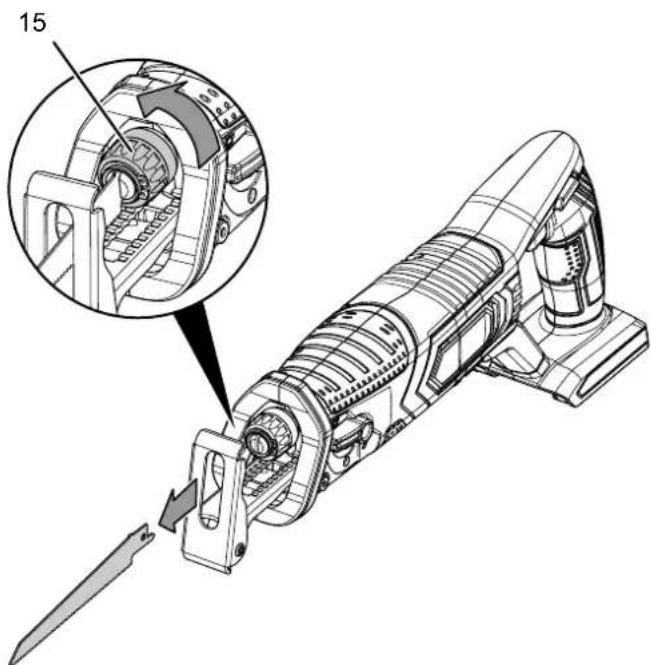

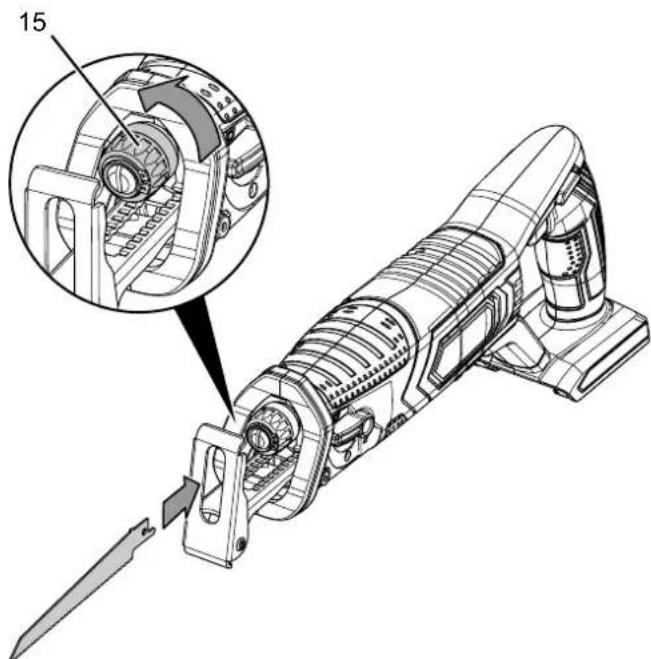

Procedez de la maniere suivante pour-retirer ou insérer les lames de scie:
- Faites pivoter le fixe-lame rapide (15) vers le cote et tenez-le fermement dans cette position. En cas de besoin, vous pouvez-retirer le sabot de guidage pour比较好 atteindre le fixe-lame rapide (voir « Réglage du sabot de guidage »).
- Le cas échéant, retirez la lame presente dans le fixe-lame (15).
- Insérez la lame dans le fixe-lame rapide. Veillez à ce que les dents de la lame soient bien dirigées vers le bas.
- Poussez la lame jusqu'en butée dans le fixe-lame rapide (15). Notez qu'il convient d'utiliser une lame ajustéate avec tige S ou tige universelle de 12 pouce.
- Relâchez le fixe-lame rapide. Celui-ci doit reprendre sa position initiale.
- Verifiez que la lame est correctement bloquée.

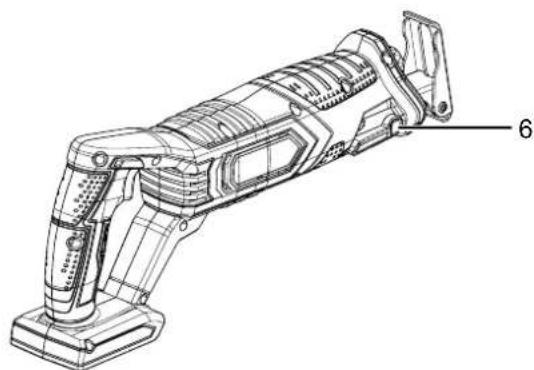

Réglage du sabot de guidage
Il est possible de régler la longueur du sabot de guidage afin de déterminer la profondeur d'immersion. Veuillez observer que le blocage de celui-ci n'est possible que jusqu'à un certain point. Il est possible de retarder le sabot de guidage pour les grandes lames qui sont plus haute que l'ouverture du sabot de guidage ou pour facilititer le changement d'outil.
- Desserrez le levier de blocage (6).
- Placez le sabot de guidage (14) à la longueur souhaitation. Il est possible de replacer sans problème un sabot de guidage sorti involontairement du rail de guidage.
-
Replacez le levier de blocage (6) en position initiale.
-
Verifiez la bonne fixation du sabot de guidage (14).
Info
La tête du sabot de guidage s'adapte à la surface de la piece (inclinaison jusqu'à 30^ ) lors de la mise en place de l'outil electroportatif. Une fois le travail terminé, la tête du sabot de guidage peut être replaced en position initiale.

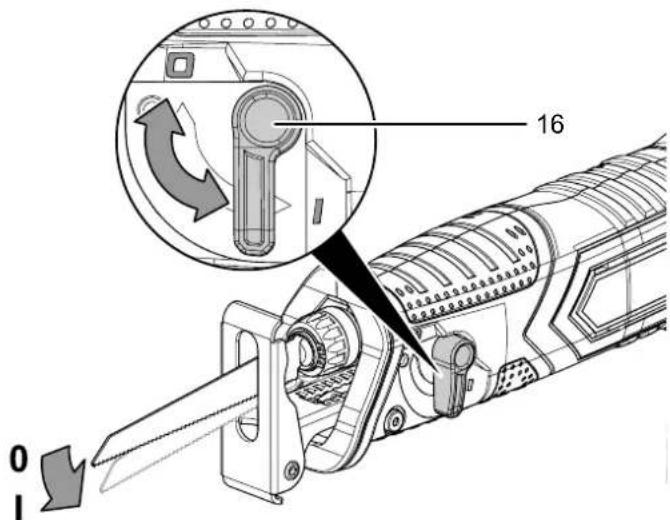

Réglage de la course pendulaire
Vous pouvez activer le mouvement pendulaire de la lame de scie. Le niveau 1 (mouvement pendulaire actif) permet une progression plus rapide de la découvert, alors qu'vec le niveau 0 (aucun mouvement pendulaire), les bords des découvertes sont plus fins et plus propres.
Le niveau de mouvement pendulaire optimal peut etre déterminé au moyen d'essais pratiques pour chacune des applications. Les remarques suivantes sont valables dans tous les cas :
- Pour obtenir des bords de découvertes sont fins et propres, désactivez le mouvement pendulaire.
- Lorsque vous traitez des matériaux fins, désactive le mouvement pendulaire.
- Travailliez sur les matérielux durs avec mouvement pendulaire désactisé.
- Vous pouvez travailler avec mouvement pendulaire activé avec les matérielles tendres et lorsque vous sciez le bois dans le sens des fibres.
- Pour activer le mouvement pendulaire, placez le selecteur (16) sur le niveau 1. Le mouvement pendulaire peut etre activé ou desactivement meme en cours d'utilisation.
Opération
Conseils et recommandations pour la manipulation de la scie sabre
Généralités :
- Les fentes d'aération doivent être libres afin que le moteur ne surchauffe pas.
- Avant chaque utilisation, contrôle le bon positionnement de l'outil se trouvant dans le porte-outil. L'outil doit être fermement bloqué et inséré dans le support prévu du porte-outil.
- Verifiez avant chaque mise en marche que vous utilisez l'outil correct adapte pour l'utilisation prévue.
Sciage :
- Avant de scier le bois, les panneaux d'aggloméré, les matériaux de construction, etc., vérifie l'absence de corps étrangers comme les clous, les vis, etc. Le cas échéant, retirez les corps étrangers ou utilisez une lame ajustate.
- Utilisez uniquement une lame parfaite et non endommagée. Les lames déformées, émoussées ou quiprésent d'autres déteriorations peuvent se rompre.
- Observe les directives légales et les recommendations du fabricant de matérielaux lors du sciage de matérieliaux légers.
- Pour scier des courbes étroites, utilisez une lame mince.
- Si la lame se coince dans la piece, éteignez immédiatement l'outil electroportatif. Écartez légèrement la fente scée avec un outil ajustat, afin de permettre le retrait de l'outil electroportatif.
- Mettez l'outil electroportatif en marche et guidez-le pres de la piece à traiter. Placez le sabot de guidage sur la surface de la piece. Traitez la piece à une vitesse et une pression uniforme. Une fois le sciage terminé, éteignez l'outil electroportatif.
- La lame de scie ne doit pas etre plus longue que nécessaire pour la discovere prevue.
Sciage plongeant :
- Seul le traitement de matérielaux tendres comme le placoplatre et similaires est autorisé avec la scie plongeante. Ne traitez aucun métal par le sciage plongeant.
- Utilisez uniquement des lames courtes pour le sciage plongeant.
- Placez d'abord le sabot de guidage (14) sur la piece à usiner avant demettre l'outil electroportatif en marche, voir schema Sciage plongeant. Verifiez que la lame ne repose pas sur la piece à usiner.
- Sélectionnéz le régime maximum et laissez la lame s'immerger lentement dans la piece à usiner en la déroulant en direction de la piece depuis le bord du sabot de guidage (14).
- Vous pouvez continuer de travailler le long de la ligne de coupe lorsque le sabot de guidage (14) repose sur la piece à usiner.

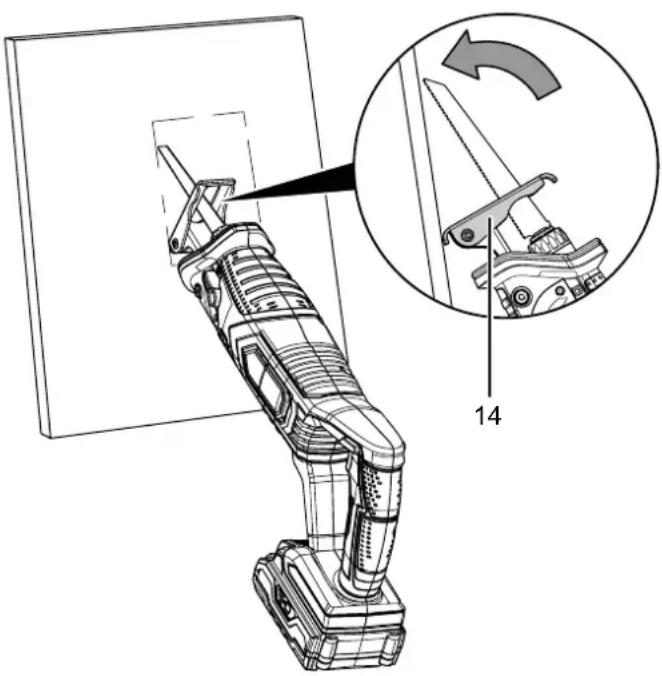

Scheme sciage plongeant :
Sciage affleurant :
- Il est possible de scier les objets qui dépassent, par ex. les conduites d'eau, etc., directement sur le mur avec des lames bimétalliques élastiques.
- Il est imperatif que la lame soit plus longue que le diamètre ou l'épaissur de l'objet, risque de return dans le cas contraire.
- Exercez une pression latérale sur l'utilé electroportatif jusqu'à ce que la lame bimétallique et le côte du sabot de guidage touchent le mur, voir schéma Sciage affleurant.
- Sciez l'objet avec une pression latérale constante.
Scheme sciage affleurant :

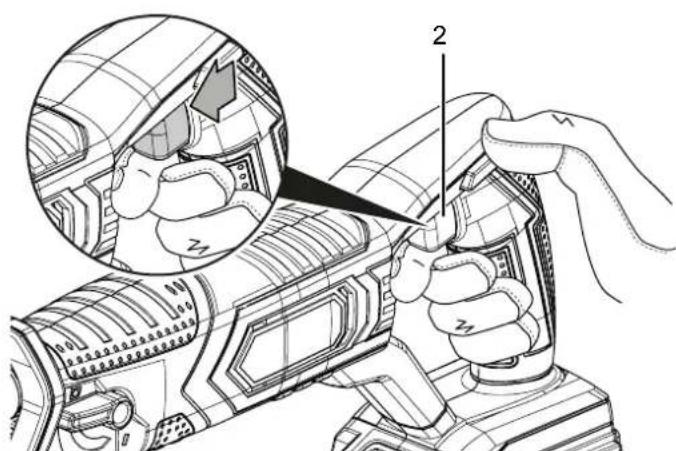

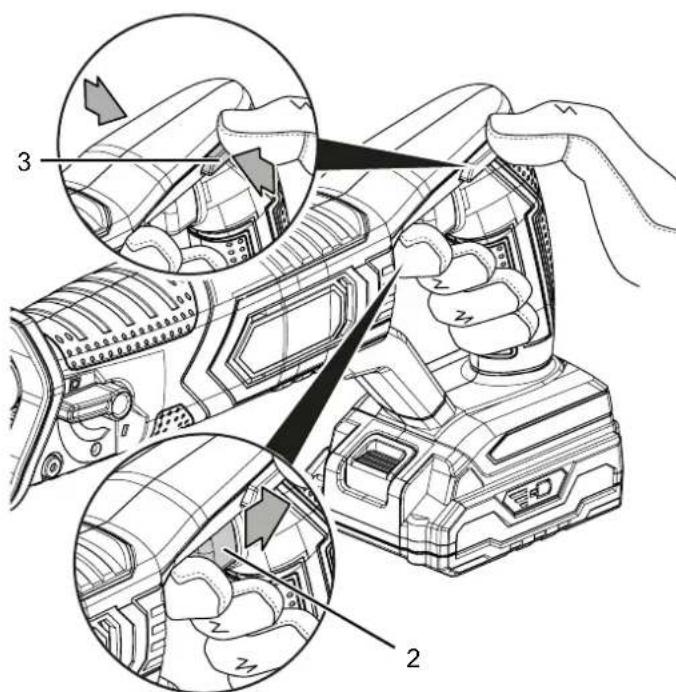

Mise en marche et arrêt de l'appareil
Portez toujours vous équipement personnel de protection lorsqu'vous travailliez avec l'appareil.
- Verifiez que la lame de scie montée convient bien aux travaux prévus.
- Verifiez que la piece est bien sécurisée ou que la surface de travail est préparée en conséquence.
- Tenez l'ouil electroportatif fermement a deux mains.
- Approchez la scie de la pierce à usiner.
- Posez le sabot de guidage (14) sur la piece a usiner.
- Appuyez sur l'interrupteur marche / arrêt (2) et maintenez-le pressé pendant l'utilisation.
Vous pouvez commander le régime par l'intermédiaire de la pression exercée sur l'interrupteur marche/arrêt (2): Une pression légère signifie un régime faible, une pressio élevée signifie un régime élevé.
- Une fois le travail effectue, relâchez le bouton marche/ arrêt (2) afin d'arrêter l'appareil.
Mise hors service
Avertissement relat à la tension électrique
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arrêtez l'appareil.
- Si besoin est, laissez refroidir l'appareil.
- Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
- Retirez la batterie de l'appareil (voir chapitre Mise en service).
- Retirez l'outil du porte-outil (voir chapitre Mise en service).
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
- Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.
Accessoires disponibles
Avertissement
Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans la notice d'instructions.
L'utilisation d'autres outils et d'autres accessoires que ceux qui sont commandés dans la notice d'instructions peut entraîner un risque de blessure.
| Accessoires Numéro d'article | |
| Batterie de rechange Multiflex 20 - 2.0 DC | 6.200.000.303 |
| Set de démantèlement bois / métal, 5 pièces | 6.215.001.201 |
| Set acier au carbone, 10 pièces 6.215 | 001.205 |
| Set de 12 lames pour scie sabre 6.215 | 001.210 |
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :
Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.
Une légère fumée ou une odeur apparait lors de la première utilisation :
- Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparaitrapidement après un certain temps de fonctionnement.
L'accumulateur ne se charge pas :
- Verifiez si l'accumulateur est inséré correctement sur le chargeur rapide.
Poussez l'accumulateur dans le chargeur rapide de maniere à ce que les contacts de l'accumulateur aient prise dans le chargeur rapide. L'accumulateur doit s'enclenger dans le chargeur rapide. - Vérifiez le raccordement au réseau.
- Verifiez le bon etat du cable electrique et de la fiche d'alimentation.
- Vérifiez la protection du réseau.
- Verifiez les dommages eventuels du chargeur rapide. N'utilise pas de chargeur rapide endommage. Contactez le service après-vente de Trotec.
- Verifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.
- Il est possible que l'accumulateur soit défectueux et doit être remplace. Utilisez uniquement un accumulateur du même type.
L'appareil ne se met pas en marche :
- Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.
- Vérifiez que la batterie est insérée correctement dans l'appareil.
Glissez la batterie sur l'appareil de manière à ce que les contacts de la batterie aient pris. La batterie doit s'encliqueter dans l'appareil.
- Verifiez si les contacts de l'accumulateur sont encrassés.
Le cas échéant, nettoyez-les.
Info
Attendez au moins 10 minutes avant de remetre l'appareil en marche.
La lame de scie tremble :
- Verifiez le blocage de la lame dans l'ouverture du fixe-lame rapide prévue à cet effet.
Veillez a ce que le fixe-lame rapide soit bien bloqué.
La lame ne pénétre pas sans problème dans le matériel à travailler ou la puissance de sciage est trop faible :
- Verifiez que le réglageChoisi pour le mouvement pendulaire convient au matériel à traiter.
- En cas d'usure de la lame, replacez-la par une neue.
- Verifiez que la lame de scie可以选择 convient au matériel à traiter.
L'appareil devient brulant :
Veillez a ne pas exercer une pression trop elevée sur l'appareil pendant le sciage.
- Sélectionnez un régime plus bas en exerçant une pression moins élevé sur l'interrupteur marche/arrêt.
- Verifiez que la lame de scie可以选择 convient aux travaux à effectuer.
- Les fentes d'aération doivent être libres afin d'eviter une surchauffe du moteur.
L'appareil ne fonctionne pas parfaitement après les contrôles :
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.
Entretien
À respecter avant tous travaux de maintenance
Avertissement relat à la tension électrique
Ne touchez jamais la fiche d'alimentation ni la batterie avec les mains humides ou mouillées.
- Éteignez l'appareil.
- Laissez l'appareil refroidir complètement.
- Retirez la batterie de l'appareil.
Avertissement relat à la tension électrique
Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.
Indications de maintenance
Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.
Signaux de sécurité sur la batterie et sur le chargeur
Contrôlez régulierrement les signaux de sécurité se trouvant sur la batterie et le chargeur. Renouvelez les signaux de sécurité en cas d'illisibilité.
Nettoyage
L'appareil doit être nettoyé avant et après chaque utilisation.
Remarque
L'appareil ne doit pas etre lubrifie apres le nettoyage.
Avertissement relat à la tension électrique
Risque d'electrocution provoquee par la détérapation de liquide dans le boitier!
Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.
- Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques.
utilisez pas de détergents agressifs, comme les arosols, nettoyage, les solvants, les nettoyants à base d'alcool, les produits abrasifs pour humidifier le chiffon.
- Sechez l'appareil avec un chiffon doux et non pelucheux.
- Sechez la lame avec un chiffon doux et non pelucheux.
- Maintenez propres les contacts de raccord de l'appareil et du chargeur.
- Retirez les dépôts de poussière et, le cas échéant, les copeaux de bois et le reste du matériel du fixe-lame rapide.
- Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.
Annexe technique

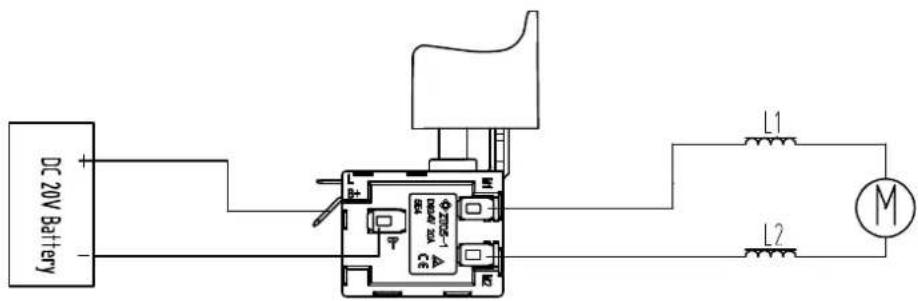

Scheme electrolyte
Vue d'ensemble des pieces détachées
Remarque: Les nombres de reperteage des pieces de rechange sont différents des nombres de reperteage des composants utilisés dans la notice d'instructions.
Listedespiecesdetachedes
Le pictogramme représentant une poubelle barrée, apposoit le lecteur, est l'objet de la nature, qui est considérée par les personnes.
sur un apparéil électrique oulectronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratisits pour les apparéils ELECTriques ou Electroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologuee dans votre pays pour le recyclage et l'élimination des apparéils electriques usages.
La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.
Li-Ion
Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
Déclaration de conformité
Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A
Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.
Modèle / produit : PRCS 10-20V
Type: scie sabre sans fil
À partir de l'année modèle: 2021
Normes harmonisées appliquées :
EN 55014-1:2017
EN62841-1:2015
EN 62841-2-11:2016
Normes et specifications techniques nationales appliquées :
EN 55014-2:2015
Nom du fabricant et de la personne autorisée à étabir les documents techniques :
Trotec GmbH
Grebbener Straße 7, D-52525 Heinsberg
Telephone: +49 2452 962-400
E-mail: info@trotec.de
Lieu et date de la déclaration :
Heinsberg, le 20.07.2021
