Caractéristique	Détails
Type de scie	Scie à ruban
Puissance	1200 W
Vitesse de coupe	Variable, jusqu'à 800 m/min
Largeur de coupe maximale	230 mm
Hauteur de coupe maximale	120 mm
Poids	25 kg
Dimensions	800 x 600 x 1200 mm
Matériaux compatibles	Bois, plastique, métal léger
Système de sécurité	Protection contre les surcharges, interrupteur de sécurité
Maintenance	Vérification régulière des lames, nettoyage des résidus
Accessoires inclus	Lame de scie, guide de coupe
Garantie	2 ans

FOIRE AUX QUESTIONS - PJSS 12230V TROTEC

Comment assemblé la scie TROTEC PJSS 12230V ?

Pour assembler la scie, suivez le manuel d'instructions fourni. Assurez-vous de fixer correctement la lame et de vérifier que toutes les pièces sont bien en place avant de l'utiliser.

Quels types de matériaux puis-je couper avec la scie TROTEC PJSS 12230V ?

La scie TROTEC PJSS 12230V est adaptée pour couper le bois, le contreplaqué, les plastiques et certains métaux légers. Vérifiez les spécifications de la lame pour des informations plus précises.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que l'interrupteur de sécurité est désactivé. Si le problème persiste, contactez le service client.

Comment changer la lame de la scie TROTEC PJSS 12230V ?

Pour changer la lame, débranchez la scie, puis utilisez la clé de lame fournie pour desserrer le mandrin. Retirez la lame usagée et insérez la nouvelle lame en veillant à respecter le sens de coupe.

La scie fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un problème avec la lame ou le moteur. Arrêtez immédiatement la scie et vérifiez la lame pour des dommages. Si le bruit persiste après avoir remplacé la lame, contactez le service après-vente.

Comment entretenir ma scie TROTEC PJSS 12230V ?

Pour entretenir votre scie, nettoyez régulièrement la lame et le corps de l'outil, vérifiez et resserrez toutes les vis, et lubrifiez les parties mobiles si nécessaire. Consultez le manuel pour des conseils spécifiques.

Quelle est la garantie de la scie TROTEC PJSS 12230V ?

La scie TROTEC PJSS 12230V est généralement fournie avec une garantie de 2 ans. Conservez votre preuve d'achat pour bénéficier de la garantie.

Puis-je utiliser la scie à l'intérieur ?

Oui, la scie TROTEC PJSS 12230V peut être utilisée à l'intérieur, mais assurez-vous que l'espace est bien ventilé et qu'il n'y a pas de matériaux inflammables à proximité.

Comment régler la profondeur de coupe ?

La profondeur de coupe peut être réglée à l'aide du levier de réglage situé sur la scie. Consultez le manuel d'instructions pour des étapes détaillées sur le réglage.

MODE D'EMPLOI PJSS 12230V TROTEC

Remarques concernant la notice 2

Sécurité 3

Informations sur I'appareil 7

Transport et stockage 9

Mise en service. 10

Opération 14

Défauts et pannes 17

Entretien. 18

Élimination 18

Déclaration de conformité 19

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension electrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement relatif au rayonnement laser

Ce symbole indique l'existence de risques pour la santé des personnes dus aux rayons laser.

Avertissement relatif aux objets pointus

Ce symbole indique que les objets pointus peuvent etre dangereux pour la vie et la santé des personnes.

Avertissement relat aux blessures des mains

Ce symbole indique l'existence de risques pour la santé des personnes sous la forme de blessures aux mains.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais:aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque antibruit

Les indications presentaient ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessite de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Vous pouvez télécharger la derniere version de la notice d'instructions et la déclaration de conformité UE sur le lien suivant :

PJSS 12-230V

https://hub.trotec.com/?id=39835

Sécurité

Consignes generales de sécurité pour les outils electriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail

Veillez a ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
- Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
- Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocoléctrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.

• N'exposez pas les outils à la pluie ou à l'humidité. La déténération d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.

• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmélés augmentent le risque d'électrocution.

• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieur. L'utilisation d'une rallonge adaptée à l'utilisation extérieur réduit le risque de choc électrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilisez un disjoncteur differentiel.L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.

Utilisez un équipement de protection individuelle et portez toujours des lunettes de

protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'outil utilisé, réduisent le risque de blessures.

• Évitez toute mise en marche intempéstive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entrainer des blessures.

• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prendre dans des éléments en mouvement.

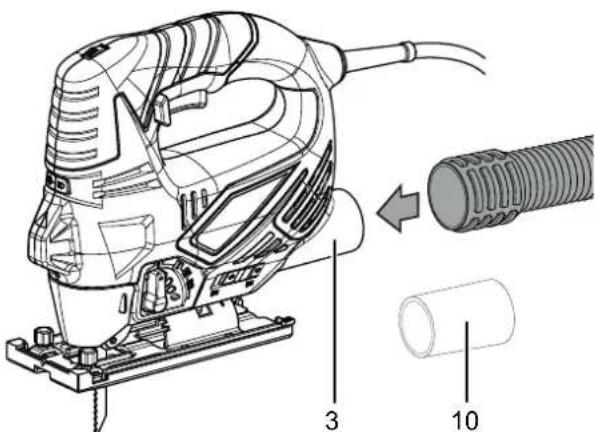

• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maïtrisez l'appareil. Toute néligence peut entraîner de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapte vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Débranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conservez les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.
• Entretenez bien les outils electriques et les outils insérables. Vérifie qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

• Affutéz et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôle.

• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.

• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

Consignes de sécurité spécifiques aux scies sauteuses

Avertissement relatif au rayonnement laser Laser classe 2, P max. : < 1 mW, λ : 400-700 nm, EN 60825-1:2014

N'exposez pas votre œil volontairement au rayon laser et ne regardez pas directement dans l'ouverture par laquelle il est émis.

Ne dirigez jamais le rayon laser vers des personnes, des animaux ou des surfaces refléchissantes. Meme une exposition brève au rayon laser risque de provoquer des dommages de la vue.

L'observation de la sortie laser au moyen d'instruments d'optique (par exemple loupe, verres grossissants, etc.) peut affecter la vue.

Lors de travaux avec un laser de classe 2, observe les consignes legales de votre pays en ce qui concerne le port de lunettes de protection.

• Tenez l'appareil aux endroits isolés de la poignée lorsque vous effectuez des travaux au cours desquels l'outil électrique peut toucher des fils électriques non apparents ou son propre cordon. Tout contact avec une ligne sous tension risque demettre également sous tension les parties métalliques de l'outil et de provoquer une électrocution.
  Fixez et sécurisez la piece à usiner au moyen de serre-joints ou de toute autre manière sur un support stable. Si vous给您 contentez de tener la piece à la main ou contre votre corps, elle reste instable et vous risquez de perdre le contrôle.

Utilisez un détecteur adapté pour repérer les conduites d'alimentation non apparentes ou consulter le distributeur d'électricité local. Le contact avec des conduites électriques peut provoquer un incendie ou un choc électricque. Un dommage causé sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des déteriorations de matériel oucause uneelectrocution.
- Les vibrations risquent d'être néfastes au système main-bras. Réduisez au maximum la durée des vibrations.
- Sécurisez la piece à usiner. Il est plus prudent de maintainir une piece au moyen d'un dispositif de fixation ou d'un étau qu'avac la main.
- Nettoyez la fixation de la lame avant de la mesure en place. Une lame encrassée ne peut plus etre fixe avec la sécurité necessaire.
- Verifiez que la lame est bien fixée. Une lame mal fixe e risque de se délogger et de vous blesser.
- Avant demettre en marche I'outil electroportatif, assurez-vous que I'outil insere peut tourner librement. Si I'outil insere est bloqué, la force elevée qui apparait au moment de la mise en marche risque de produit des secousses violentes et I'appareil peut partir sur le cote.
- Ne travaillez pas sur des matériaux humidifiés ou des surfaces humides.
- Ne mettez l'outil electroportatif sur la piece à Traitser qu'après l'avoir mis en marche. Il y a sinon un risque d'effet de return.
- Faites attention à ce que la plaque de base repose solidement sur la piece pendant le sciage. Une lame coincée peut se casser ou provoquer une secousse.
- Tenez les mains à l'écart de la zone de sciage. Ne mettez pas les mains sous la pierce à usiner. Risque de blessures lors du contact avec la lame de scie.
- N'approche pas les mains de la tige de levage ni du fixe-lame rapide. Risque d'écrasement lors du contact avec les composants.
Arez suffisamment.
- Contrôlez régulièrement l'usure ou les déteriorations eventuelles du fixe-lame rapide.
Utilisez uniquement une lame parfaite et non endommagée. Les lames tordues ou usées risquent de se casser ou de provoquer un retour.
- Ne freinez pas la lame, après avoir arrêté la scie, en l'appuyant sur un côte. La lame peut s'endommager, se casser ou provoquer un retour.
- Éteignez l'outil electroportatif après l'achèvement des travaux et ne retirez pas la lame du tracé tant qu'elle n'est pas complètement immobile. Vous évitez ainsi tout retard et pouvez poser l'outil en toute sécurité.

• Éteignez immidiatement l'outil electroportatif en cas de blocage de l'outil inséré. L'outil electroportatif risque de produit des secousses brutes dues à la puissance déployée.
• Attendez l'arrêt complet de l'outil electroportatif avant de le poser. La lame peut s'accrocher et entraîner la perte du contrôle de l'outil electroportatif.

Utilisation conforme

Employez l'appareil PJSS 12-230V uniquement pour exécuter

• des découps droites et courbes de pieces rectilignes en bois, en matière plastique et en métal léger, sur appui fixe,

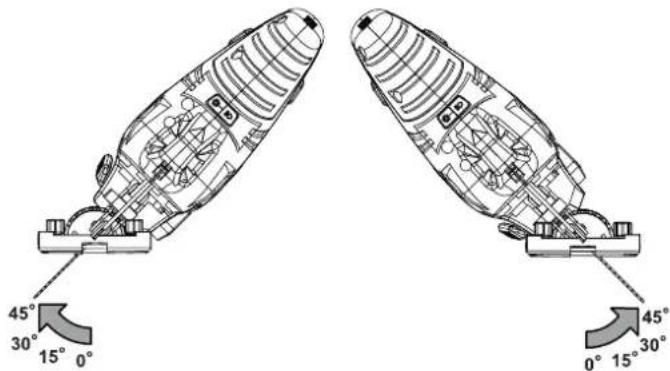

• des découpes biaisés jusqu'à 45^ de pieces rectilignes en bois, en matière plastique et en métal léger,

Dans le respect des caractéristiques techniques (voir notice d'instructions)

Nous recommendons d'utiliser l'outil electrolyportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

• L'appareil n'est pas conscience pour être utilisé avec des bois humides.
• L'appareil n'est pas conscience pour être utilisé avec du verre ni de la pierre.
• L'appareil n'est pas concu pour etre utilise a main levée sans appui.

Toute utilisation autre que celle qui est décrite au chapitre

« Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Équipement personnel de protection

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez un masque de protection.

Vousevitezainsiderespirerlespoussieresnocivesqui risquentedetreproduiteaucoursdes travaux.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brulures, I'ecrasement et les ecorchures.

Portez des vêtements de protection moulants.

Ainsi, vous vous protégEZ contre le risque de vêtements pris dans une piece en rotation.

Risques résiduels

Avertissement relat à la tension électrique

Electrocution provoquee par une isolation insuffisante.
Contrôlez l'appareil avant chaque utilisation pour détecter d'eventuels endommagements et pour en assurer le bon fonctionnement.
N'utilisez plus l'appareil si vous détectez des endommagements.
N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.
Ne touche jamais la fiche secteur avec des mains humides ou mouillées.
Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boîtier!
Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relat à la tension électrique Risque d'électrocution due à la foudre

Ne travailliez jamais à l'air libre avec l'appareil s'il y a un risque d'orage.

En cas d'orage, débranchez l'appareil du secteur. La protection du bathtub contre la foudre est de la responsabilité de l'exploitant.

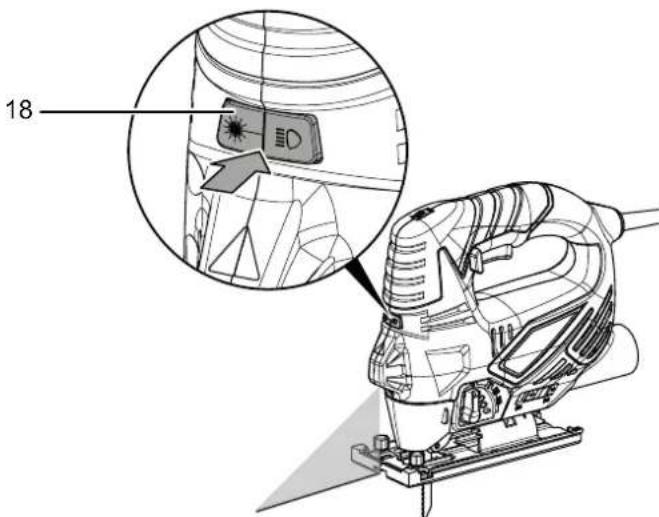

Avertissement relatif au rayonnement laser

Laser classe 2, P max. : < 1 mW, λ: 400-700 nm, EN 60825-1:2014

N'exposez pas votre oeil volontairement au rayon laser et ne regardez pas directement dans l'ouverture par laquelle il est émis.

Ne dirigez jamais le rayon laser vers des personnes, des animaux ou des surfaces refléchissantes. Meme une exposition brève au rayon laser risque de provoquer des dommages de la vue.

L'observation de la sortie laser au moyen d'instruments d'optique (par exemple loupe, verres grossissants, etc.) peut affecter la vue.

Lors de travaux avec un laser de classe 2, observez les consignes légales de votre pays en ce qui concerne le port de lunettes de protection.

Avertissement de surface chaude

L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil. Ne touche pas l'outil inséré à mains nues.

Portez des gants de protection.

Avertissement relatif aux blessures des mains

Il y a un risque d'écrasement pres de la lame et de la plaque de base en cas de manipulation imprudente. Portez des gants de protection.

Avertissement relatif aux objets pointus

La lame est pointue à certains endroits. Il y a un risque de blessures en cas de manipulation imprudente. Portez des gants de protection.

Avertissement

Poussière toxique!

Les poussières nocives ou toxiques générées lors des travaux représentant un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité.

Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amiate.

L'amiente est considere comme cancérigène.

Avertissement

Assurez-vous de ne toucher aucune ligne électrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil électrique.

Eventuellement, contrôle les murs avec un détector de conduites avant de percer ou d'ouvir une paroi.

Avertissement

Risque de blessures provoquées par des pieces projétées dans l'air ou par des embouts d'outils rompus.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arrêt d'urgence:

En débranchant la fiche secteur de la prise, vous stoppez immédiatement le fonctionnement de l'appareil. Afin de protégger l'appareil contre tout redémarrage involontaire, laissez la fiche secteur débranchée.

Comportement en cas d'urgence:

1. Arretez l'appareil.
2. En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil : débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

La PJSS 12-230V convient parfaitement aux travaux de sciage diversifiés, le mouvement pendulaire régliable autorisant une progression rapide.

La protection anti-éclatement permet une découvert sans éclats. La course pendulaire possède un réglage à trois niveaux et peut être désactivée au besoin.

L'échange des lames de scie s'effectue sans outil.

La plaque de base peut être positionnée sans outil, l'angle de coupe pouvant être régle à 15^ , 30^ et 45^ .

Le régime peut être réglé très simplement entre 0 et 3000min^-1 grâce à la molette intégrée.

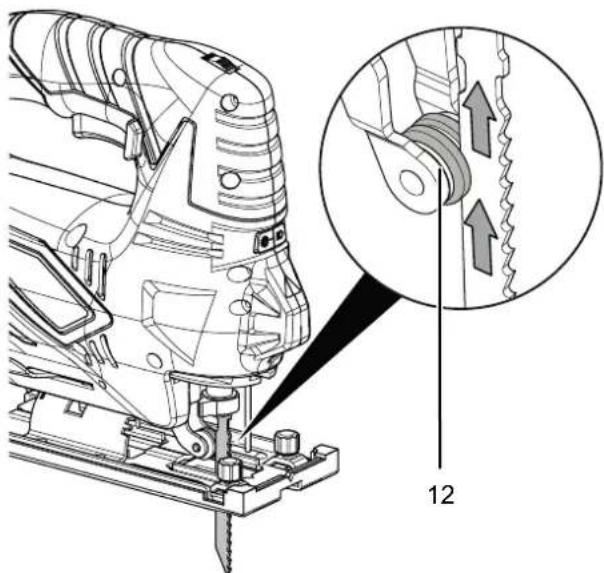

Une LED permet d'éclairer la zone de travail. Un meilleur guidage de la découvert peut être obtenu à l'aide d'un laser qui permet d'indiquer la trajectorye actuelle de coupe.

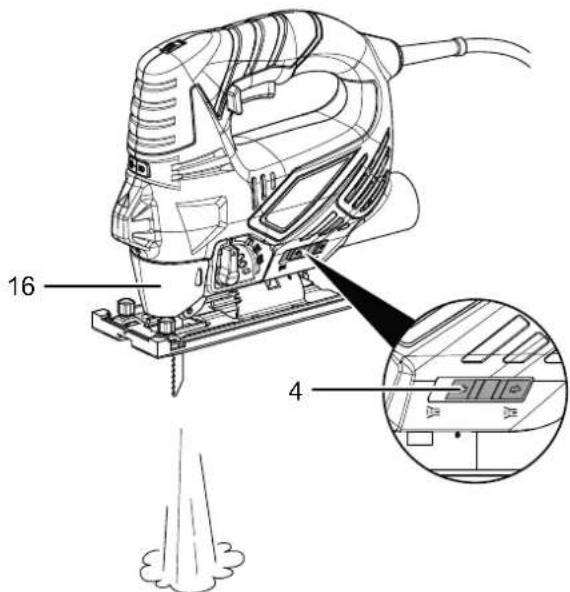

L'appareil dispose en plus d'une fonction soufflerie permettant de dégager la ligne de coupe des copeaux ainsi que d'un raccordement d'aspiration intégré pour une aspiration externe efficace.

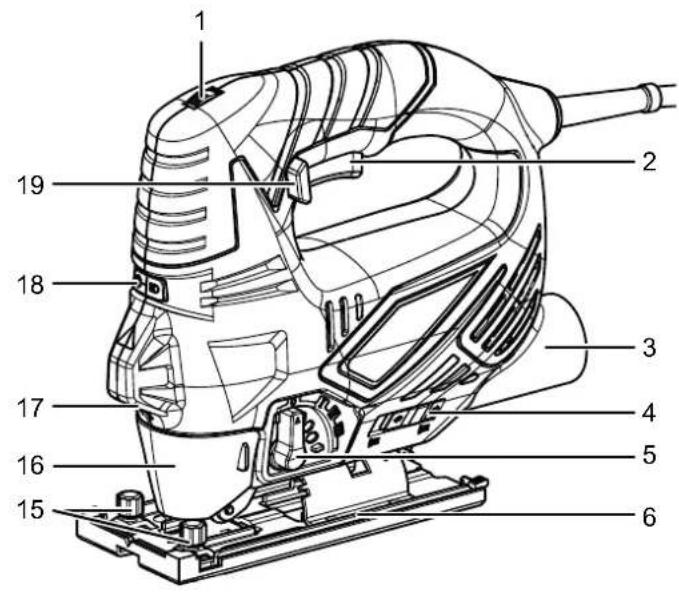

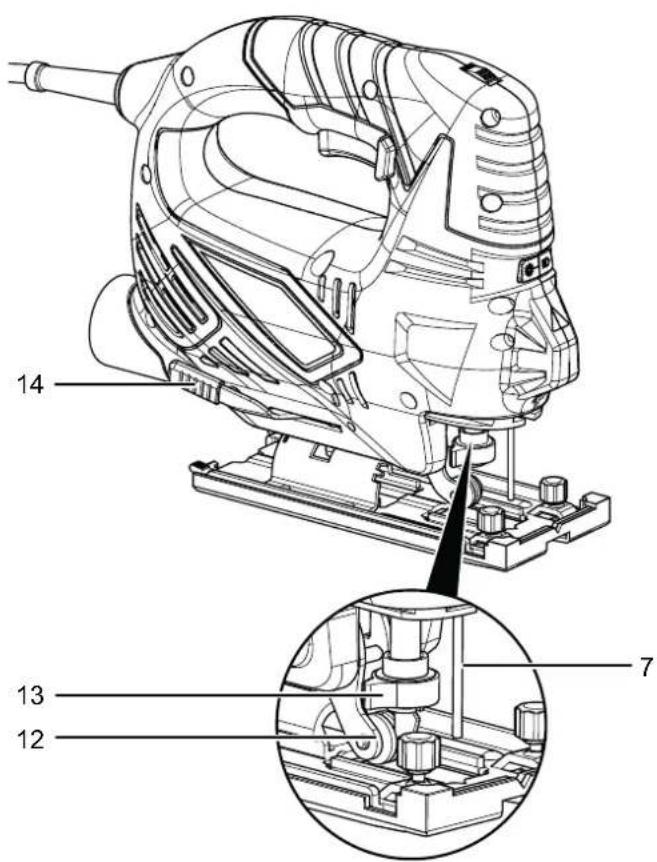

RepresentatiedeI'appareil

N^ Désignation

1 Molette de régime
2 Gachette marche/arrêt
3 Racçordement pour l'aspiration

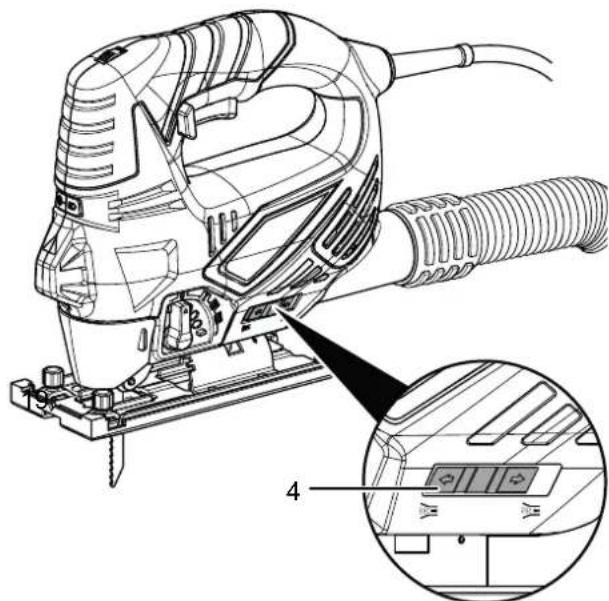

4 Selecteur de fonction soufflerie / aspiration
5 Selecteur course pendulaire
6 Semelle avec patin amovible
7 Tige de protection
8 Guide parallele
9 Jeu de Iames
10 Adaptateur pour aspiration
11 Protection anti-éclatement
12 Galet de guidage
13 Serrage rapide de la lame
14 Verrouillage de la semelle
15 Vis de fixation du guide parallele
16 Capot de protection
17 LaSer, lampe de travail LED
18 Touche pour laser et lampe LED
19 Touche de verrouillage marche continue

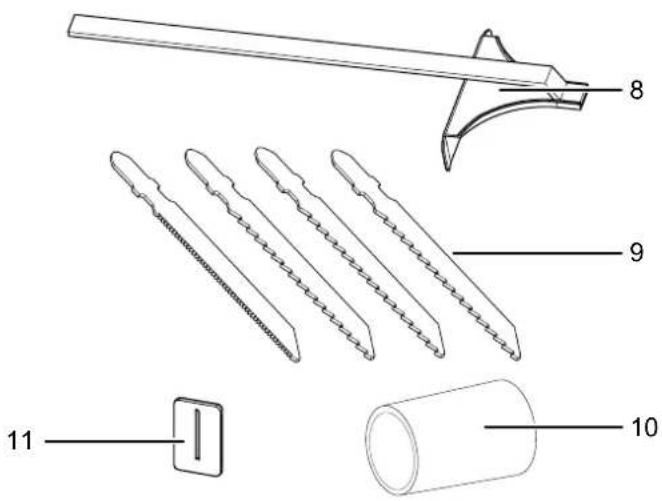

Furniture

• 1 scie sauteuse pendulaire
  1 guide parallele
  3 Iames de scie a bois HCS
  1 lame de scie à métal HSS
• 1 adaptateur pour aspiration
  1 protection anti-éclatement
  1 patin
• 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PJSS 12-230V
Raccordement secteur 230 V / 50 Hz
Puisance absorbée 0,85 kW
Régime à vide 0 – 3 000 min	-1
Angles de coupe 0° / 15° / 30° / 45°
Profondeur de coupe max. (mm)
Bois	80
Métal	8
Plastique	10
Longueur de cordon 3 m
Classe de protection	II (double isolation) / ☑
Poids 2 kg
Informations relatives aux vibrations selon EN 62841
Valeur globale d'émissions vibratoires :
Sciage de plaques d'aggloméré ah,B	9,5 m/s2
Incertitude K	1,5 m/s2
Sciage de tôle métallique ah,B	11,2 m/s2
Incertitude K	1,5 m/s2
Niveau sonores selon EN 62841
Niveau de pression sonore LpA	88 dB(A)
Puisance sonore LwA	99 dB(A)
Incertitude K 3 dB

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectue de manière erronée.

• Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la pièce à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations dessenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquilles l'outil est arrêté ou tourne sans contrainte).

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Arretez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez l'outil du porte-outil.
• Le cas échéant, retirez l'aspiration de poussière de l'appareil.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arretez l'appareil.
• Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez l'outil du porte-outil.
• Le cas échéant, retirez l'aspiration de poussière de l'appareil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• au sec et protégé du gel et de la chaleur
• à une température ambiente inférieure à 45^
• dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Sortez l'appareil et les accessoires de leur emballage.

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous detectez des endommagements.
N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité de l'appareil et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

• Eliminez l'emballage conformément à la législation nationale en vigueur.

Changement de lame

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Porter des gants de protection

Portez toujours des gants de protection ajustés lorsque vous travailliez avec l'appareil.

L'appareil est livre avec 3 lames de scie pour le bois et une lame pour les métaux légers.

Procedez de la maniere suivante pour-retirer ou insérer les lames de scie:

1. Enlevez le capot de protection (16).

1. Faites pivoter le fixe-lame rapide (13) vers le côté et tenez-le fermement dans cette position.

1. Le cas échéant, retirez la lame presente dans le fixe-lame (13).
2. Insérez la lame dans le fixe-lame rapide (13). Veillez à ce que les dents de la lame soient bien dirigeées vers l'avant et que la lame repose dans le galet de guidage (12).
3. Poussez la lame jusqu'en butée dans le fixe-lame rapide (13). Veillez à utiliser une lame de scie adaptée à empanchement à simple accroche.

1. Relâchez le fixe-lame rapide (13).
   Celui-ci doit reprendre sa position initiale.
2. Verifiez le blocage correct de la lame.

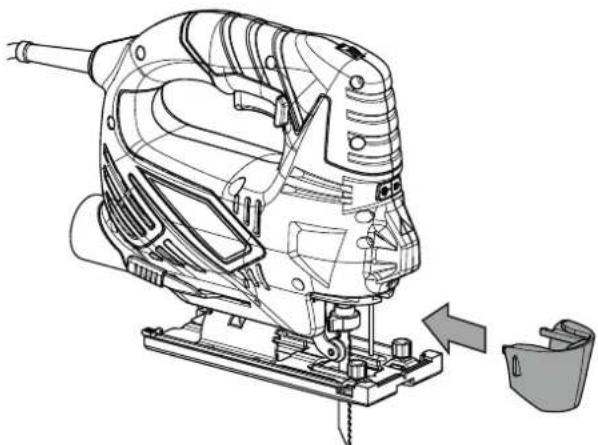

3. Replacez le capot de protection (16).

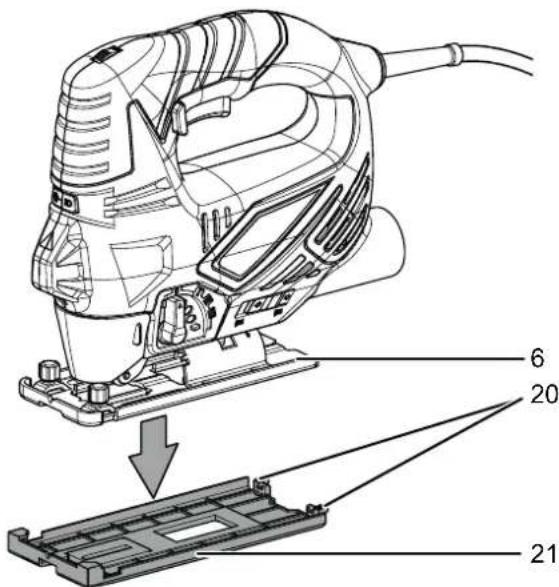

Montage / démontage du patin

Afin de préserver la surface du matériel à traiter, le patin est déjà pré-monté. Au besoin, vous pouvez enlever le patin.

1. Dégagez les deux clips de fixation (20) à l'arrière.
2. Faites coulisser lentement le patin (21) vers l'avant en dégageant prudemment la partie avant de celui-ci de la semelle (6).
3. Tirez prudemment le patin (21) vers le bas.

1. Pour remettre le patin (21) en place, faites-le tout d'abord coulisser sur la semelle (6).
2. Continuez jusqu'à ce que les clips de fixation (20) à l'arrête s'encluquent.
3. Vérifiez laonne fixation du patin (21).

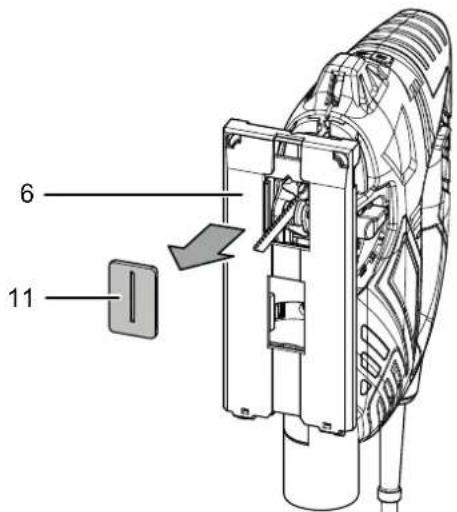

Montage / démontage de la protection anti-éclatement

La protection anti-éclatement permet d'éviter l'arrachage de la surface lorsque l'on scie du bois. La protection anti-éclatement ne peut être utilisée qu'avac certains types de lames de scie et uniquement avec un angle de sciage de 0^ . Vous pouvez l'enlever au besoin, par exemple lorsque vous youlez effectuer une découvert biasie.

La protection anti-éclatement est déjà pré-montée.

1. Demontez tout d'abord le patin (21) (voir le chapitre Montage / demontage du patin)
2. Enlevez la protection anti-éclatement (11) de la plaque de base (6) en la pressant prudement vers l'extérieur.

1. Pour remettre en place la protection anti-éclatement (11), pressez celle-ci prudemment de bas en haut dans l'encôche de la plaque de base (6) jusqu'à ce qu'elle s'enclique. Veillez à ce que la face lisse de la protection anti-éclatement (11) soit orientée vers l'extérieur de l'appareil.

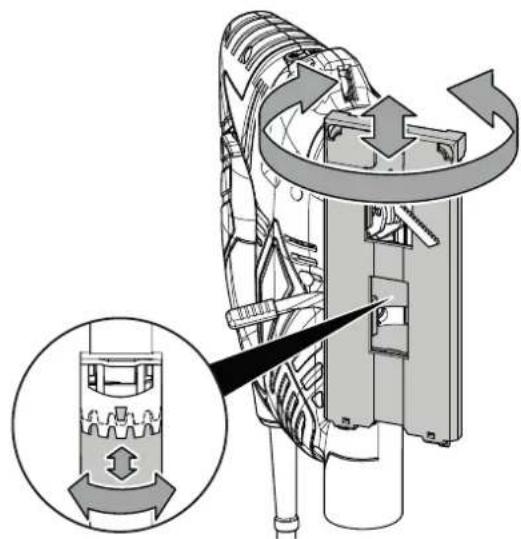

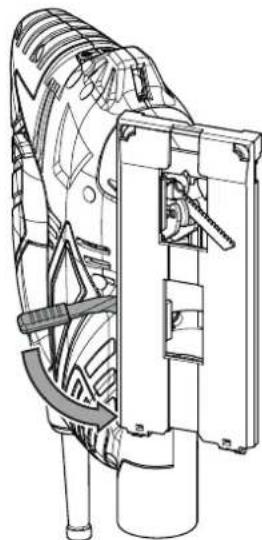

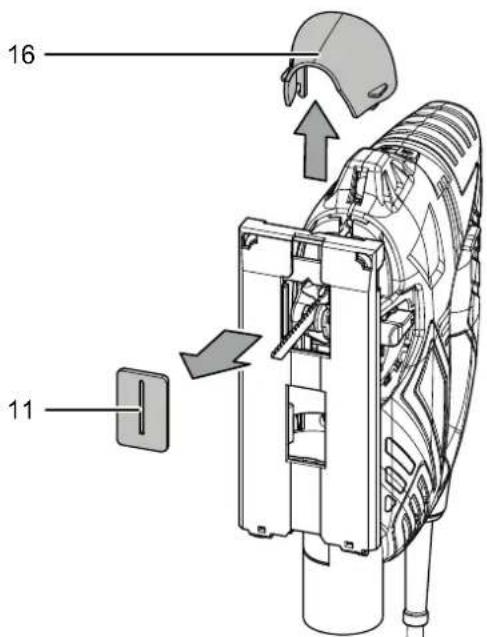

Réglage de l'angle de coupe

L'angle de coupe peut être régé sur 0^ / 15^ / 30^ / 45^ , vers la gauche ou vers la droite.

1. Enlevez tout d'abord la protection anti-éclatement (11) ainsi que le capot de protection (16).

1. Poussez le verrouillage de la semelle (14) vers l'avant.

1. Poussez la plaque de base (6) vers l'arrière jusqu'à ce qu'elle puisse tournier librement.

1. Reglez l'angle de coupe souhaite. L'angle de coupe est grave en degrés sur la plaque de base (6).

1. Repoussez la plaque de base (6) vers l'avant jusqu'à ce que la denture s'enclenche.

2. Repoussez le verrouillage de la semelle (14) vers l'arrière.

1. Verifiez que la plaque de base (6) est bien fixe.

Info

En cas de coupe biaisée, ni la protection antiéclatement ni le capot de protection ne peuvent être utilisés.

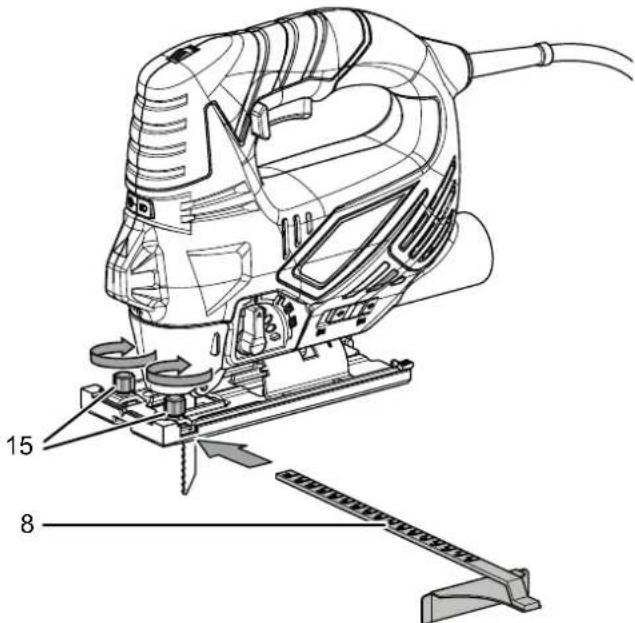

Montage du guide parallele

Le guide parallele peut être monté aussi bien à gauche qu'à droite de l'appareil.

1. Desserrez les vis de serrage (15) de la glissière. Veuillez ce faisant à ne pas sortir complètement les vis.

1. Faites coulisser le guide parallele (8) dans la glissiere, avec les marques vers le haut.
2. Amenez le guide parallele (8) sur la position souhaitee.
3. Serrez les vis de serrage (15).

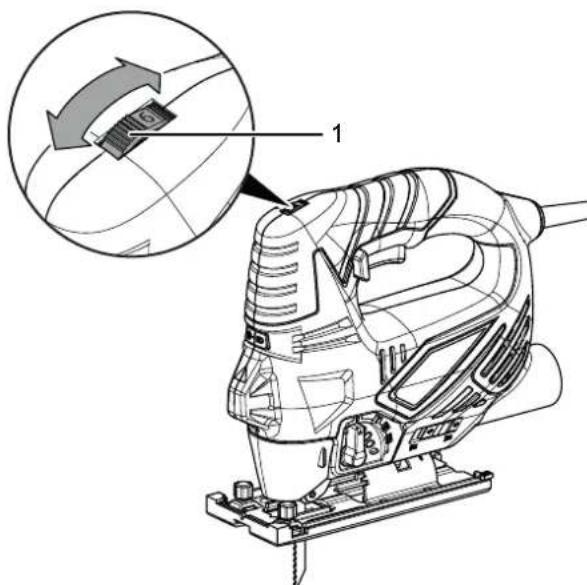

Présélection du régime

Le régime requis dépend du matériel et des conditions de travail et peut être définis lors d'un essai pratique.

La plage de réglage va de 1 à 6 (0 - 3 000 min ^-1 ). Il est possible de modifier le régime préselectionné à tout moment.

1. Tournez la molette (1) sur le niveau de régime souhaite.

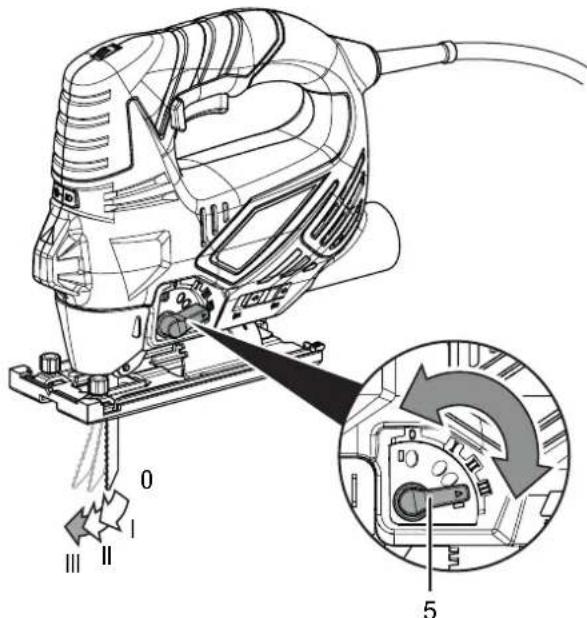

Réglage de la course pendulaire

Voupeuvez regler le mouvement pendulaire de la lame de scie. Les niveaux 1 à 3 permettent une progression plus rapide de la descendue, alors qu'avce le niveau 0 (aucun mouvement pendulaire), les bords des descendues sont plus fins et plus propres.

Le niveau de mouvement pendulaire peut être déterminé au moyen d'essais pratiques pour chacune des applications. Les remarques suivantes sont valables dans tous les cas :

• Choisissez un niveau petit si vous souhaitez doivent un bord de coupe fin et propre, arrêtez au besoin complètement le mouvement pendulaire.
• Lorsque vous traitiez des matérielux fins, arrêtez le mouvement pendulaire.
• Travailliez sur les matériaux durs avec un niveau de mouvement pendulaire réduit.
• Vous pouvez travailler au niveau maximum de mouvement pendulaire avec des matériaux tendres et lorsque vous sciez le bois dans le sens des fibres.
• Placez le sélecteur (5) sur le niveau de mouvement pendulaire souhaite. Plus le niveau est élevé, plus le mouvement pendulaire est important. Le mouvement pendulaire peut être modifié même en cours d'utilisation.

Branchement du cordon secteur

1. Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art.

Opération

Conseils et recommandations pour la manipulation de la scie sauteuse

Généralités :

• Les fentes d'aération doivent être libres afin que le moteur ne surchauffe pas.
• Avant chaque utilisation, contrôle le bon positionnement de l'outil se trouvant dans le porte-outil. L'outil doit être fermement bloqué et inséré dans le support prévu du porte-outil.
• Verifiez avant chaque mise en marche que vous utilisez l'outil correct adapte pour l'utilisation prévue.

Sciage :

Utilisez uniquement une lame parfaite et non endommagee. Les lames deformees, emoussees ou presentant d'autres deterieorations peuvent se rompre
- Observe les directives légales et les recommandations du fabricant de matérielaux lors du sciage de matérieliaux légers.
- Avant de scier le bois, les panneaux d'aggloméré, les matériaux de construction, etc. avec des lames HCS, vérifie l'absence de corps étrangers comme les clous, les vis, etc. Le cas échéant, retirez les corps étrangers ou utilisez des lames HSS.
- Pour scier des courbes étroites, utilisez une lame mince.
- La lame de scie ne doit pas etre plus longue que nécessaire pour la découverte prevue.

Allumage et extinction de la LED de travail et du laser

L'appareil dispose d'une lampe de travail à LED pour éclairer la pièce à traiter ainsi que d'un laser destiné à marquer la trajectory de sciage. L'utilisation du laser est plus particulièrement appropriée aux découvertes avec un angle de coupe de 0^ .

Avertissement relatif au rayonnement laser Laser classe 2, P max. : < 1 mW, λ : 400-700 nm, EN 60825-1:2014

N'exposez pas votre oeil volontairement au rayon laser et ne regardez pas directement dans l'ouverture par laquelle il est émis.

Ne dirigez jamais le rayon laser vers des personnes, des animaux ou des surfaces refléchissantes. Meme une exposition brève au rayon laser risque de provoquer des dommages de la vue.

L'observation de la sortie laser au moyen d'instruments d'optique (par exemple loupe, verres grossissants, etc.) peut affecter la vue. Lors de travaux avec un laser de classe 2, observez les consignes legales de votre pays en ce qui concerne le port de lunettes de protection.

La LED et le laser peuvent être allumés/eteints de la manière suivante :

• LED et laser allumés

• LED allumée, laser éteint

• LED éteinte, laser allumé

• LED et laser éteints

1. Appuyez sur la touche LED/laser (18) jusqu'à ce que la combinaison désirée soit seLECTIONnée.

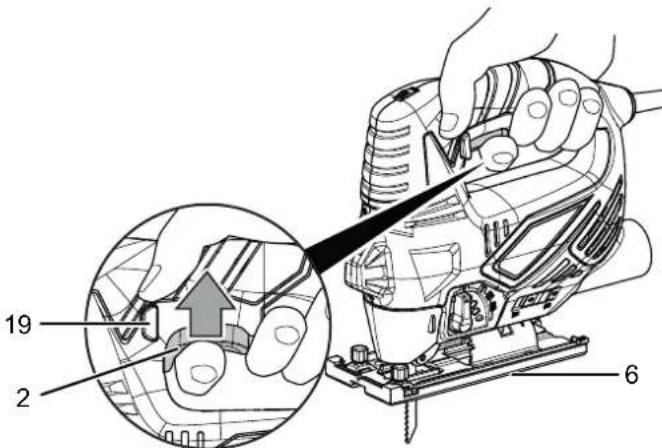

Mise en marche et arrêt de l'appareil

Portez toujours vous équipement personnel de protection lorsqu'you travailliez avec I'appareil.

1. Verifiez que la lame de scie montée, le régime regle ainsi que le mouvement pendulaire et l'angle de coupe sont adaptés aux travaux prévus.

2. Verifiez que la piece a usiner est bien sécurisée et que la surface de travail est préparée en conséquence.

3. Posez la plaque de base avec le patin (6) sur la piece.

4. Appuyez sur le bouton marche / arrêt (2) et maintenez-le pressé pendant l'utilisation.

1. Relâchéz le bouton marche/arrêt (2) afin d'arrêté l'appareil.

Mise en marche et arrêt du mode continu

Info

L'appareil dispose d'une protection contre le redémarrage automatique. En cas de panne de courant provisoire, la touche de verrouillage marche continue de la gachette est automatiquement désactivée. La gachette repasse à l'état « arrêté », si bien que tout redémarage intempestif de l'appareil est empêché. Pour redémarrer l'appareil, la gachette doit être actionnée à nouveau.

En mode continu, la gachette marche/arrêt ne doit pas être pressée en permanence, ce qui permet de travailler pluscomfortablement.

1. Procedez de la maniere descripte aux étapes 1 à 4 pour la mise en marche et l'arrêt de l'appareil.

2. Poussez la touche de blocage (19) avec le pouce vers la gauche ou vers la droite jusqu'à ce qu'elle soit complètement enforcée d'un côte.

3. Relâchez le doigt de la gâchette marche/arret (2) en continuant à tener fermement l'appareil.

L'appareil continue à fonctionner et le mode continu est activé.

1. Pour arrêter le mode continu, pressez la gâchette marche/arrêt (2).

La touche de blocage (19) returne automatiquement en position mediane.

1. Relâchéz le bouton marche/arrêt (2) afin d'arrêter l'appareil.

Réglage de la fonction soufflerie / aspiration

Les copeaux peuvent, au besoin, être soufflés vers l'avant ou bien aspirés au moyen d'un aspirateur que vous avez l'option de raccarder à la scie sauteuse.

1. Assurez-vous que le capot de protection (16) est monté.
2. Poussez le sélecteur de fonction soufflerie / aspiration (4) vers la gauche pour faire aspirer les copeaux par un aspirateur externe ou bien vers la droite pour souffler les copeaux.

Raccordement de l'aspirateur

Vou puez raccorder un aspirateur à l'appareil. L'adaptateur fourni permet le raccordement de tuyaux de petit diamètre.

Attention

Utilisez toujours un aspirateur spécifique pour l'aspiration de matériel aux nocifs pour la santé ou toxiques.

1. Au besoin, montez l'adaptateur (10) livre avec l'appareil sur le raccordement pour l'aspiration (3).
2. Pour optimiser l'aspiration, utilisez autant que possible la protection anti-éclatement (11).
3. Raccordez un aspirateur adapté (par ex. un aspirateur industriel) au raccord d'aspiration (3).

1. Poussez le sélecteur de fonction soufflerie / aspiration (4) vers la gauche en position aspiration.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux qui sont recommendés dans la notice d'instructions peut entraîner un risque de blessure.

Désignation Numéro d'article
Lames de scie sauteuse pour bois, 10 pieces	6 215 001 101
Lames de scie sauteuse pour métal, 10 pieces	6 215 001 131

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparait rapidement après un certain temps de fonctionnement.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constaze que l'appareil est endommagé, n'essayez pas de le remettre en marche.

Si le cordon secteur de cet appeareil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

La lame de scie tremble :

• Verifiez le blocage de la lame dans l'ouverture du fixe-lame rapide prévue à cet effet.
  Veillez a ce que le fixe-lame rapide soit bien bloqué.

La lame ne pénétre pas sans problème dans le matériel à travailler ou la puissance de sciage est trop faible :

• Verifiez le régime prépréglé. Celui-ci doit être adapté aussi bien à la lame de scie qu'au matériel.
• Sélectionnez un régime plus élevé en tournant la molette de selection du régime vers le haut.
• Vérifiez que le réglageChoisi pour le mouvement pendulaire convient au matériel à traiter.
• En cas d'usure de la lame, remplacez-la par une neue.
• Verifiez que la lame de scie可以选择 convient au matériel à traiter.

L'appareil devient brulant :

Veillez a ne pas à exercer une pression trop élevé sur l'appareil pendant le sciage.
- Sélectionnez un régime moins élevé en tournant la molette de selection du régime vers le bas.
- Verifiez que la lame de scie可以选择 convient aux travaux à effectuer.
- Les fentes d'aération doivent être libres afin d'eviter une surchauffe du moteur.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Laissez entierement refroidir l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifié apres le nettoyage.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la déténration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Sechez la lame avec un chiffon doux et non pelucheux.
• Retirez les dépôts de poussière et, le cas échéant, les copeaux de bois et le reste du matériel du fixe-lame rapide.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.
• Enlevez poussières et copeaux de l'éjection des copeaux. Si celle-ci est bloquée, nettoyez-la avec des moyens appropriés (par ex. de l'air compré).

Élimination

Le pictogramme représentant une poubelle barrée, apposé en apparéil électrique ou électronique, signifie que celui-ci peut pas été eliminé avec les ordures menagères. Des points collecte Gratis pour les apparéils électriques ou roniques usages sont à votre disposition à proximité de vous. Les autorités de votre ville ou de votre commune ont vous en fournir les adresses. Pour de nombreux pays JE, vous trouvez sur la page Internet ://hub.trotec.com/?id=45090 des informations sur d'autresabilités de prise en charge. Sinon, adressez-vous à une prise homologue dans votre pays pour le recyclage et mination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PJSS 12-230V

Type: scie sauteuse pendulaire 850W

A partir de l'année modèle: 2021

Normes harmonisées appliquées :

EN 55014-1:2017/A11:2020
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 62841-1:2015
EN 62841-2-11:2016+A1:2020

Normes et specifications techniques nationales

appliquées :

EN 55014-2:2015
EN 61000-3-3:2013/A1:2019
EN IEC 61000-3-2:2019

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 08.04.2021
