Type de produit	Télécommande
Marque	DIO
Modèle	54592
Dimensions	53 x 37 mm
Poids	Environ 20 g
Alimentation	Pile CR2450 3V
Protocole radio	DiO 1.0, 433,92 MHz
Portée maximale	50 m (champ libre)
Température de fonctionnement	0 à 50°C
Indice de protection	IP20 (usage intérieur)
Indicateur LED	Rouge (éteindre), jaune (ambiance), vert (allumer)
Nombre de canaux	1 (jusqu'à 32 récepteurs)
Fonctions principales	Allumer/éteindre, varier l'intensité, programmation de 3 ambiances lumineuses
Compatibilité	Périphériques DiO 1.0 (prises, modules, ampoules) et centrale domotique DiO
Association maximale	Jusqu'à 32 récepteurs par télécommande
Entretien	Changer la pile CR2450 en ouvrant avec un tournevis plat
Sécurité	Danger d'explosion si pile mal remplacée ; ne pas utiliser en milieu humide
Recyclage	Conforme DEEE, ne pas jeter avec les ordures ménagères
Garantie	Enregistrement en ligne sur www.getDiO.com/warranty

FOIRE AUX QUESTIONS - 54592 DIO

Comment associer la télécommande avec un récepteur DiO ?

Mettez l'interrupteur sur le mode 1. Approchez la télécommande du récepteur et appuyez sur le bouton d'apprentissage du récepteur. Appuyez une fois sur le bouton de la télécommande. La LED clignote une fois en vert pour confirmer l'association.

Comment changer la pile de la télécommande ?

Ouvrez l'arrière de la télécommande à l'aide d'un petit tournevis plat. Retirez la pile usagée et remplacez-la par une pile CR2450 3V. Refermez en alignant les crochets latéraux. Attention au risque d'explosion si la pile n'est pas correctement remplacée.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez la polarité et l'état de la pile. Assurez-vous que la télécommande est associée au récepteur et que celui-ci est connecté. Vérifiez que le mode est sur 1 pour une utilisation classique (allumer/éteindre).

Quelle pile utiliser pour la télécommande ?

Utilisez une pile de type CR2450 3V. Remplacez-la uniquement par le même type ou un équivalent.

Comment programmer une ambiance lumineuse ?

Associez d'abord votre télécommande à un récepteur variateur DiO 1.0. Mettez l'interrupteur sur mode 1. Réglez l'intensité lumineuse souhaitée avec la télécommande. Glissez l'interrupteur sur mode 5, puis appuyez 1 fois (ambiance 1), 2 fois (ambiance 2) ou 3 fois (ambiance 3) sur le bouton. La LED clignote 3 fois en vert puis 1 fois en jaune. Replacez l'interrupteur sur mode 2 pour utiliser l'ambiance.

Comment effacer le lien entre la télécommande et un récepteur ?

Mettez l'interrupteur sur mode 1. Approchez la télécommande du récepteur et appuyez sur le bouton d'apprentissage du récepteur. Appuyez deux fois rapidement sur le bouton de la télécommande. La LED clignote une fois en rouge pour confirmer l'effacement.

Quel est le mode d'emploi de base (allumer/éteindre) ?

En mode 1, appuyez une fois sur le bouton pour allumer ou ouvrir. Appuyez deux fois rapidement pour éteindre ou fermer. Pour varier l'intensité (avec récepteur variateur), appuyez une fois puis maintenez enfoncé.

Puis-je utiliser cette télécommande avec des périphériques DiO 2.0 ?

Oui, grâce à la centrale domotique DiO, vous pouvez rendre votre télécommande DiO 1.0 compatible avec les périphériques DiO 2.0 et contrôler votre maison via smartphone. Plus d'informations sur www.getDiO.com.

Quelle est la portée de la télécommande ?

La portée est de 50 mètres en champ libre. Elle peut être réduite par l'épaisseur des murs ou un environnement sans fil existant.

Comment activer une ambiance lumineuse enregistrée ?

Mettez l'interrupteur sur mode 2. Appuyez une fois pour l'ambiance 1, deux fois pour l'ambiance 2 ou trois fois pour l'ambiance 3. La LED clignote en jaune. Pour éteindre l'ambiance active, appuyez 3 secondes sur le bouton, la LED clignote deux fois en rouge.

MODE D'EMPLOI 54592 DIO

Enregistrer la garantie

Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty

1. Installer la télécommande

1.1 Activer la télécommande

Ouvrir l'arrière de la télécommande à l'aide d'un petit tournevis plat et retirer la languette au niveau de la pile.

1.2 Changer la pile

Lorsque la batterie est faible, le LED de la télécommande commencera à clignoter rouge une fois toute les 4 secondes.

Pour changer la pile :

1. Ouvrir l'arrière de la télécommande et enlever la pile usagée.

2. Remplacer la pile usagée avec une nouvelle pile de type 3V CR2450.

3. Fermer l'arrière de la télécommande en vous assurant de bien aligner les crochets latéraux dans les fentes.

Attention : Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent.

2. Associer la télécommande avec un module, prise ou ampoule DiO 1.0

Ce produit est compatible avec l'ensemble des périphériques DiO 1.0 fonctionnant sous le protocole radio DiO 1.0, ainsi qu'avec la centrale domotique DiO pour un contrôle via votre smartphone.

Grâce à la centrale DiO, vous pouvez contrôler votre maison où que vous soyez via votre smartphone et également rendre compatible votre télécommande DiO 1.0 avec les périphériques DiO 2.0. Plus d'informations sur www.getDiO.com.

2.1 Associer la télécommande avec le récepteur

1. Mettre l'interrupteur sur le mode 1.

2. Approcher la télécommande du récepteur et appuyer sur le bouton d'apprentissage du

3. Appuyer une fois sur le bouton de la télécommande pour les lier. La LED de la

télécommande clignote une fois en vert pour confirmer.

La télécommande peut être relié à 32 récepteurs : prises, modules ou ampoules DiO 1.0.

2 Programmer vos ambiances lumineuses – fonction avancée

Vous avez la possibilité de créer 3 ambiances lumineuses préenregistrées dans votre télécommande avec l'utilisation de(s) récepteur(s) variateur DiO 1.0 (prise/ module éclairage variateur, ampoule à luminosité variable).

Attention : Fonctionne uniquement avec les récepteurs variateurs.

Programmer votre ambiance lumineuse 1

1. Associer votre télécommande à votre (vos) récepteur(s) variateur(s) (prise, module ou ampoule) – voir paragraphe 2.1 ;

2. S'assurer que la télécommande est sur mode 1 ;

3. Avec la télécommande DiO (ou une autre commande DiO 1.0 liée au(x) récepteur(s)),

selectionner l'intensité lumineuse desirée de votre éclairage ;

1. Glisser interrupteur de la télécommande du mode 1 vers le mode 5;
2. Appuyer 1 fois sur le houton de la télécommande. Le LED de la télés

3 fois en vert et ensuite 1 fois en jaune pour confirmer l'enregistrement de l'ambiance ;

1. Glisser l'interrupteur sur le mode 2 pour l'utilisation de l'ambiance.

245

Programmer votre ambiance lumineuse 2 et 3

Suivre les mêmes étapes que pour la programmation de l'ambiance 1, mais au point 5, appuyer 2 ou 3 fois sur le bouton de la télécommande pour l'enregistrement de ces ambiances.

3. Effacer le lien entre la télécommande et un récepteur DiO

Si la mémoire de la télécommande est pleine ou si vous souhaitez effacer un récepteur :

1. Mettre l'interrupteur de la télécommande sur le mode 1

2. Approcher la télécommande du récepteur et appuyer sur le bouton d'apprentissage du récepteur (prise, module, carillon, ampoule – voir manuel du produit), le LED du récepteur clignote.

3. Appuyer deux fois rapidement sur le bouton de la télécommande pour les délier. La LED de la télécommande clignote une fois en rouge pour confirmer l'effacement.

4. Utilisation

Mode 1 - utilisation classique

ON : Appuyer une fois sur le bouton pour allumer votre(vos) luminaire(s), appareil(s) ou ouvrir le(s) volet(s) ou portail(s).

OFF : Appuyer deux fois rapidement sur le bouton pour éteindre ou fermer.

Varier l'intensité : Appuyer une fois sur le bouton, puis appuyer à nouveau et maintenir jusqu'à atteindre l'intensité lumineuse désirée (uniquement pour les récepteurs variateurs).

Mode 2 - utilisation des ambiances lumineuse enregistrées Pour l'utilisation des ambiances lumineuses préalablement enregistrées (voir paragraphe 2.2), mettre le petit interrupteur sur le mode 2.

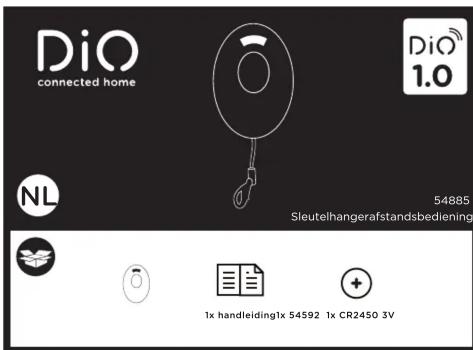

DiO connected home DiO 1.0 NL 54885 Sleutelhangerafstandsbediening 1x handleiding1x 54592 1x CR2450 3V

Activer l'ambiance 1: Appuyer une fois sur le bouton de la télécommande, le LED clignote une fois en jaune et active votre ambiance.

Activer l'ambiance 2 ou 3 : Appuyer deux ou trois fois sur le bouton de la télécommande, le LED clignote une fois en jaune et active votre ambiance.

Éteindre l'ambiance active : Appuyer pendant 3 secondes sur le bouton de la télécommande, le LED clignote 2 fois rouge.

Attention : pour contrôler vos lampes de manière classique, veuillez passer en mode 1 (mettre petit interrupteur de la télécommande sur 1).

5. Résolution de problèmes

Pas d'activation du récepteur lors d'un appui sur la télécommande

- Vérifiez la polarité et/ou l'épuisement de la pile

- Assurez-vous que votre télécommande est associée à votre récepteur et que celui-ci soit correctement connecté.

- Vérifiez que le mode de la télécommande est sur 1 pour un usage classique (allumer, éteindre)

Important : La portée entre récepteur et la télécommande est de 50 m, mais celle-ci peut

etre diminuee par l'épaisseur des murs, ou un environnement sans hi existant. Ne pas utiliser dans un endroit humide.

6. Caractéristiques techniques

• Protocole : DiO 1.0

• Fréquence : 433,92 MHz

• Puissance Max. : < 1W

• Distance de transmission : 50 m (en champs libre)

• Température de fonctionnement : 0 à 50°C

• Alimentation : pile CR2450 - 3V

- Indicateur lumineux LED : rouge (éteindre/ fermer), jaune (ambiance) et vert

(allumer/ activer/ ouvrir)

- Nombre de canaux :

• Dimensions : 53 x 37 mm

Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide

7. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre chauffage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance.

Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.getDiO.com

Recyclage

Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulaires (2006/66/EC), tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la réglementation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec les ordures ménagères dans aucun des pays de l'UE. Afin de prévenir tout risque sur l'environnement ou la santé humaine lié à la mise au rebut incontrôlée, recyclez le produit de façon responsable afin de promouvoir l'utilisation durable des ressources matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de renvoi et collecte ou contactez le revendeur d'origine. Il se chargera du recycling dans le respect des dispositions réglementaires.

CHACON déclare que la mini prise 54592 es

pertinentes de la directive RED 2014/53/EU.

www.chacon.be ➕ Support ➕ Téléchargement

Hotline

www.getDiO.com

BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)

FR + 33 1 57 32 48 12 (Prix communication nationale)

ES + 34.91.481.63.97 (Dipin Comunicación Nacional)

PT + 751 221 450 250
