EDRC02 - Télécommande DIO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EDRC02 DIO au format PDF.
| Type de produit | Télécommande |
| Marque | DIO |
| Modèle | EDRC02 |
| Fréquence | 868,3 MHz |
| Puissance max | 3 mW ERP |
| Température de fonctionnement | -10°C à +40°C |
| Dimensions (h x l x p) | 52 x 28 x 12 mm |
| Poids (avec pile) | ~20 g |
| Alimentation | 1 pile CR2032 (3V) |
| Autonomie estimée | Environ 1 an selon usage |
| Modes de fonctionnement | Mode 1 (4 canaux) et Mode 2 (2 canaux) |
| Compatibilité | Périphériques DiO 2.0 (868 MHz) et via Home Box DiO avec DiO 1.0 |
| Fonctions | Marche/Arrêt, Ouvrir/Fermer, Variation (+/-), Impulsionnel |
| Portée estimée | Jusqu'à 30 m en intérieur |
| Indice de protection | IP20 |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec |
| Sécurité | Ne pas exposer à l'humidité ou aux températures extrêmes |
| Pièces détachées | Pile CR2032 disponible dans le commerce |
| Réparabilité | Pile remplaçable par l'utilisateur |
| Garantie | Activable en ligne sur www.getDiO.com/warranty |
| Informations réglementaires | Conforme à la directive RED 2014/53/EU |
FOIRE AUX QUESTIONS - EDRC02 DIO
Questions des utilisateurs sur EDRC02 DIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Télécommande au format PDF gratuitement ! Retrouvez votre notice EDRC02 - DIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EDRC02 de la marque DIO.
MODE D'EMPLOI EDRC02 DIO
Activer votre garantie
Pour activer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty
0. Guides d'installation - notices
Afin de simplifier la compréhension et l'installation de nos packs et de nos solutions, nous avons opté pour des notices filmées: vous pouvez les visionner sur notre chaîne Youtube.com/c/dio-connected-home, dans l'onglet playlists. Vous pouvez également les visionner via notre site www.getDiO.com dans l'onglet support.
1. Choisir le mode de votre télécommande
La télécommande DiO 2.0 a 2 modes de fonctionnements (par défaut mode 1):

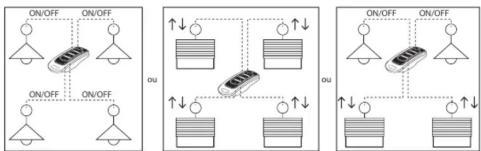

Mode 1 : 4 canaux
Contrôle sur 1 touche: Marche/Arrêt, Ouvrir/Fermer, Variation* +/-, Impulsionnel**.
Mode 2 : 2 canaux
Contrôle sur 2 touches: Touches 1 et 3 : Marche, Ouvrir, Variation* +, Impulsionnel** Touches 2 et 4 : Arrêt, Fermer, Variation* -, Impulsionnel**
* Maintenir le bouton enfoncé pour dimmer, fonction uniquement compatible qu'avec un récepteur dimmer ** Uniquement compatible avec un récepteur à fonction impulsionnel
Choix du mode
Maintenir le bouton "4" enfoncé tout en appuyant sur le bouton 1.
La LED bleue clignotera :
- 1x pour le mode 1
• 2x pour le mode 2
2. Associer avec un périphérique DiO
Ce produit est compatible avec l'ensemble des périphériques DiO 2.0 fonctionnant sous le protocole radio 868MHz by edisio, ainsi qu'avec la Home Box DiO.
Grâce à la Home Box DiO, vous pouvez également rendre compatible votre émetteur DiO 2.0 avec les périphériques DiO 1.0 fonctionnant sous le protocole 433MHz by DiO. Plus d'informations sur www.getdio.com.
2.1. Associer avec un périphérique DiO 2.0
| Mode 1 | Mode 2 | ||
| Appuyer une fois sur le bouton R du périphérique DiO 2.0. | Endéans les 10 secondes, appuyer sur le bouton «N°1» sur la télécommande. | ||
2.2. Effacer le lien avec un périphérique DiO 2.0
Appuyer 5 secondes sur le bouton R du périphérique DiO 2.0.
Endéans les 10 secondes, appuyer sur la touche à effacer de la télécommande.
Endéans les 10 secondes, appuyer à nouveau sur le bouton R du périphérique.
3. Caractéristiques techniques
Fréquence: 868,3MHz - Max 3mW ERP
T° de fonctionnement: -10°C +40°C
h x l x p : 52 x 28 x 12 mm
4. Compléter votre installation
Compléter votre installation avec les solutions DiO pour contrôler votre chauffage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance.
Facile, qualitiatif, évolutif et économique, découvrer toutes les solutions DiO connected home sur www.getDiO.com
5. Remplacer la pile
Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC), tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la réglementation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec les ordures ménagérées dans aucun des pays de l'UE. Afin de prévenir tout risque sur l'environnement ou la santé humaine lié à la mise au rebut incontrollée, recyclez le produit de façon responsable afin de promovouir une application du service pour les usages, les autres courants matérielles. Pour removor votre appareil usagé, utilisez les systèmes et les renvoi et collecte ou contactez le revendeur d'origine. Il se chargea du recyclage dans le respect des dispositions réglementaires.
CHACON déclare que l'appareil ED-RC-02 est conforme aux exigences et dispositions de la directive RED 2014/S3/EU:
Hotline
www.getDiO.com
BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
ES + 34 91 481 63 97 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional)
v1.3 171002
