Type de produit	Cuisinière
Marque	Profilo
Modèle	OR06ET011
Alimentation électrique	230 V, 50 Hz, monophasé ou triphasé selon installation
Puissance totale	Environ 7 kW (selon configuration)
Dimensions de la table de cuisson (L x P x H)	Environ 590 x 520 x 50 mm
Découpe nécessaire (L x P)	560 x 490 mm (minimum)
Nombre de foyers	4 (à induction ou radiant selon modèle)
Type de commandes	Tactiles ou rotatives (selon version)
Classe de protection	I (nécessite mise à la terre)
Distance de sécurité par rapport aux implants électroniques	10 cm minimum
Installation	Par un spécialiste agréé, respect des instructions de montage
Température maximale du plan de travail adjacent	90 °C
Épaisseur minimale du plan de travail avec four en dessous	20 mm
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux ; éviter les abrasifs
Sécurité enfants	Verrouillage des commandes disponible (selon modèle)
Arrêt automatique	Oui, après une période d'inactivité (selon modèle)
Pièces détachées	Disponibles via le service après-vente
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - OR06ET011 Profilo

Comment installer la cuisinière Profilo OR06ET011 ?

L'installation doit être réalisée par un spécialiste agréé. Respectez les consignes de sécurité et le schéma de raccordement fourni dans la notice. Assurez-vous que le plan de travail est plat et résiste à 90 °C.

Quel type de branchement électrique est nécessaire ?

L'appareil nécessite une alimentation 230 V en monophasé ou triphasé, avec mise à la terre. Utilisez un câble H05 VV-F de section minimale 1,5 mm². Le raccordement doit inclure un dispositif de coupure.

Puis-je installer un four en dessous de la table de cuisson ?

Oui, mais l'épaisseur du plan de travail doit être d'au moins 20 mm. Le four doit être non ventilé. Consultez les instructions de montage du four.

Comment nettoyer la table de cuisson ?

Utilisez un chiffon humide avec un détergent doux. Évitez les produits abrasifs et les éponges métalliques. Pour les taches tenaces, utilisez un grattoir spécial céramique ou induction.

Que signifie le message d'erreur 'Siu' sur l'affichage ?

Le message 'Siu' indique un mauvais raccordement électrique. Débranchez l'appareil et vérifiez le branchement conformément au schéma. Contactez un spécialiste si nécessaire.

Quelles sont les dimensions de la découpe pour l'encastrement ?

La découpe doit mesurer au moins 560 x 490 mm. Pour une profondeur de 500 mm, la table doit dépasser de manière égale à l'avant et à l'arrière.

La cuisinière dispose-t-elle d'un verrouillage enfant ?

Oui, selon le modèle, vous pouvez verrouiller les commandes pour éviter une utilisation par des enfants. Consultez la notice pour la procédure.

Quelle est la distance de sécurité pour les porteurs d'implants électroniques ?

Les personnes portant un stimulateur cardiaque ou autre implant doivent respecter une distance minimale de 10 cm avec l'appareil en raison des aimants permanents.

Comment démarrer l'arrêt automatique ?

L'arrêt automatique se déclenche après une période d'inactivité (par exemple 2 heures sans utilisation). Il ne peut pas être désactivé. Réactivez la cuisinière en appuyant sur une touche.

Où trouver des pièces détachées pour le modèle OR06ET011 ?

Les pièces détachées sont disponibles auprès du service après-vente Profilo ou sur des sites spécialisés. Utilisez le numéro de modèle pour identifier la pièce.

MODE D'EMPLOI OR06ET011 Profilo

de Montageanleitung en Installation instructions fr Notice d'installation it Istruzioni d'installazione nl Installatie-instructies da Installationsvejledning pt Instruções de instalação es Instrucciones de montaje el Oðnyíες εγκατάστασης

no Installasjonsveiledning sv Installationsanvisningar fi Asennusohjeet ru Инструкция по установке cs Pokyny k instalaci pl Instrukcje montażu tr Kurulum talimatları

1

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

■ Branchement électrique uniquement par un spécialiste agréé. Toute erreur de branchement annule la garantie.
■ Seule une installation effectuée selon la présente notice de montage garantit une utilisation en toute sécurité. L'installateur est responsable en cas de dommages dus à une installation incorrecte.

AVERTISSEMENT – Danger : gnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par exemple des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

Éléments installés en dessous

N'installez aucun réfrigérateur, lave-vaisselle, four non ventilé ou lave-linge en-dessous.

■ Si vous installez en-dessous un lave-vaisselle modulaire ou compact de la même marque, l'épaisseur du plan de travail doit être d'au moins 40 mm.
■ Si vous installez un four en-dessous, l'épaisseur du plan de travail doit être d'au moins 20 mm, voire plus dans certains cas. Respectez les instructions de montage du four.
■ Veillez à ce que les parties saillantes, telles que le boîtier d'alimentation ou le câble d'alimentation, n'entrent pas en collision avec un tiroir, par exemple.

Plancher intermédiaire

Si le dessous de la table de cuisson peut être touché, il est nécessaire de monter un plancher intermédiaire.

■ Des planchers intermédiaires sont en vente dans le commerce spécialisé comme accessoire.
■ Si vous utilisez votre propre plancher intermédiaire, la distance minimale par rapport à la prise secteur de l'appareil doit être de 10 mm.

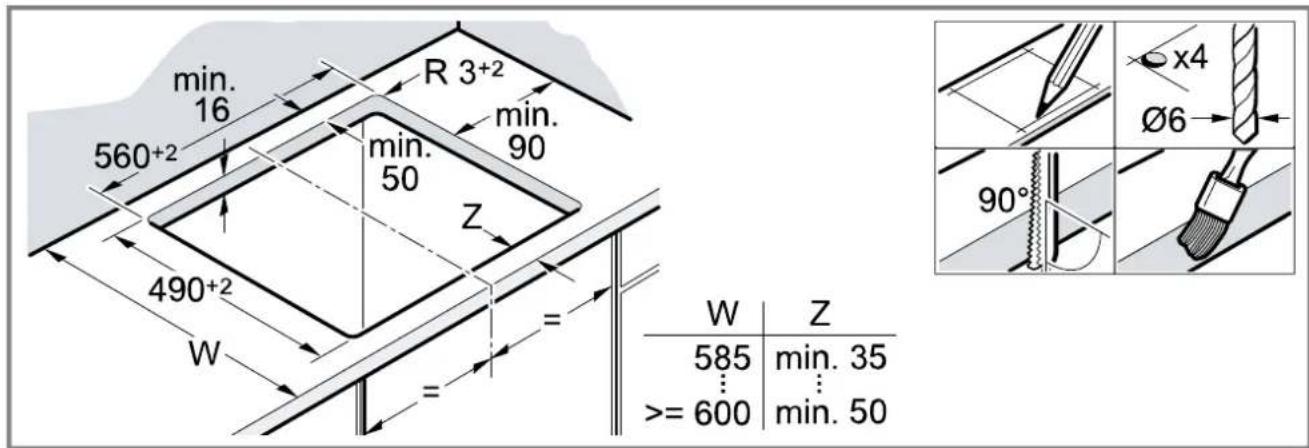

Préparation du meuble

Le plan de travail doit être plat, horizontal et stable.

■ Les meubles d'encastrement doivent résister à des températures d'au moins 90 °C.
■ Sceller les chants de découpe de façon thermostable.
→ Fig. 1

Branchement électrique

Avant de raccorder l'appareil, vérifiez l'installation domestique.

■ L'appareil correspond à la classe de protection I et doit uniquement être utilisé avec un raccordement à la terre.
■ Dans l'installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux réglementations d'installation.

■ Siu Apparaît sur l'affichage de l'appareil, c'est qu'il est mal raccordé. Débranchez l'appareil du secteur, vérifiez le branchement.

Raccordement avec un câble à 3 fils

Veillez à ce que l'installation domestique soit suffisamment protégée par fusible.

Respectez le code couleur du câble de raccordement secteur.

■ Le conducteur de protection est vert-jaune
■ Le conducteur neutre est bleu.
■ La phase (conducteur externe) est marron.
- Si nécessaire, le câble peut être remplacé par un câble de raccordement multiphase. Lorsque vous remplacez le câble, respectez le paragraphe suivant.

Raccordement sans câble prémonté

Raccordez la table de cuisson uniquement selon le schéma de raccordement.

■ Installez les ponts en cuivre joints si nécessaire.
■ Le câble de raccordement secteur doit être de type H05 VV-F ou supérieur.
- Déterminez la section de câble requise selon la charge de courant. Une section < 1,5 ~mm^2 n'est pas autorisée.

Raccordement avec câble de raccordement secteur à 5 fils

Seul le personnel qualifié du service après-vente peut remplacer le câble de raccordement.

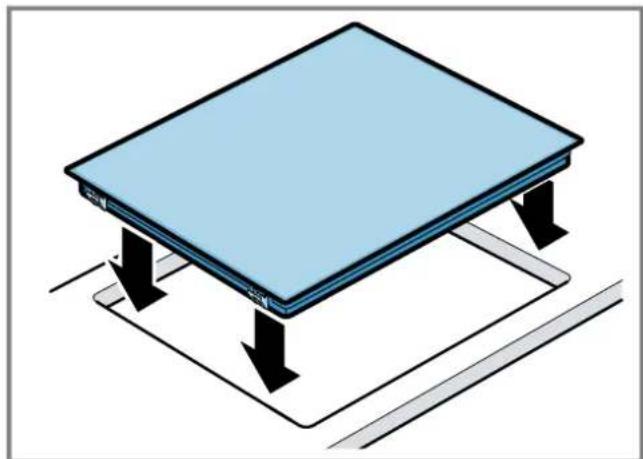

Mise en place de la table de cuisson

Ne coincez pas le câble de raccordement et ne le faites pas passer au-dessus d'arêtes vives.

• En cas de four installé en-dessous, faites passer le câble au niveau des coins arrière du four jusqu'à la prise de raccordement.
  → Fig. 2
• La table de cuisson peut également être encastrée dans une découpe existante de 500 mm de profondeur.
  Il doit dépasser de la même distance à l'avant et à l'arrière.
  → Fig. 3

Démontage de la table de cuisson

1. Mettez l'appareil hors tension.
2. Faites sortir la table de cuisson en la poussant par le bas.
