| Type de produit | Thermostat programmable sans fil |
| Marque | Trotec |
| Modèle | BN35 / BN35F |
| Dimensions (prise thermostat) | 73 x 66 x 112 mm |
| Poids (prise thermostat) | 116 g |
| Dimensions (émetteur radio) | 90 x 90 x 39 mm |
| Poids (émetteur radio) | 122 g |
| Alimentation (prise thermostat) | 230 V AC, 50 Hz |
| Alimentation (émetteur radio) | 2 piles AA (LR6) |
| Plage de température de fonctionnement | 0 °C à 70 °C |
| Fonctions principales | Régulation chauffage et climatisation, minuterie programmable, fonction antigel |
| Nombre de programmes minuterie | Jusqu'à 6 par jour |
| Portée radio | 20 m (sans obstacle) |
| Fréquence de transmission | 2,4 GHz |
| Nombre maximal de prises commandables | Jusqu'à 100 avec un seul émetteur |
| Affichage | Écran LCD avec rétroéclairage |
| Nettoyage | Chiffon humide doux non pelucheux, pas de solvants ni d'aérosols |
| Sécurité | Ne pas couvrir, ne pas immerger, ne pas ouvrir, ne pas utiliser dans pièces humides |
| Réparabilité | Contacter le fabricant, utiliser uniquement des pièces de rechange Trotec homologuées |
| Contenu de la livraison | 1 prise thermostat, 1 émetteur radio, 1 mode d'emploi |
FOIRE AUX QUESTIONS - BN35 TROTEC
Questions des utilisateurs sur BN35 TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice BN35 - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BN35 de la marque TROTEC.
MODE D'EMPLOI BN35 TROTEC
Indications sur le manuel d'utilisation. 2
Normes de sécurité 2
Informations sur I'appareil 4
Transport et stockage 6
Utilisation. 6
Maintenance et réparation 10
Défauts et pannes 10
Élimination 10
Déclaration de conformité 11
Indications sur le manuel d'utilisation
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension electrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vous pouvez telecharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :
BN35
Veuillez lire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causeur une electrocution, de provoquer un incendie ou de causeur des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
- L'appareil est livré muni d'une étiquette d'ajretissement. Si l'étiquette d'avertissement située au dos de l'appareil n'est pas dans la langue de votre pays, vous nevez coller cette qui convient par-dessus avant la première mise en service de l'appareil, conformément aux indications du chapitre Utilisation.
Ne pas se brancher série!
Ne pas utiliser dans pieces humides!
Hors-tension uniquement si fiche debranchée!
Ne pas couvirpendant le fonctionnement!
- N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmospheres agressives.
- Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
-
L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
-
Protégez l'appareil du rayonnement direct et permanent du soleil.
- Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
- L'appareil ne doit pas etre ouvert.
- N'essayez jamais de recharger des piles non prévues à cet effet.
- N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
- Placeez les piles dans le compartment à piles en respectant les polarités.
- Retirez les piles usages de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
- Retirez la fiche électrique de l'appareil lorsque vous n'utilise pas l'appareil pendant une longue période.
- Ne court-circuitez jamais les bornes d'alimentation dans le département à piles.
- N'avalez pas de pile! Une pile availée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!
- Si vous pensez qu'unepile a ete avalee ou introduite de toute autre maniere dans le corps, consultez immediatement un medecin!
- Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartment à piles ouvert.
- Observe les conditions d'entreposage et de fonctionnement (voir « Caracteristiques techniques »).
- Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
Utilisation conforme
Veuillez utiliser l'appareil exclusivement comme prise thermostat intermédiaire à installer entre une prise de courant murale et un apparéil à commander, tout en respectant les caractéristiques techniques.
Pour utiliser l'appareil de manière ajustate, utilisez uniquement les accessoires homologues de Trotec ou les pieces de rechange de Trotec.
Utilisations non conformes prévisibles
L'appareil n'est pas conscience pour etre utilise au bout d'une rallonge electrique qu'elle qu'elle soit.L'appareil ne doit pas etre utilise dans les zones explosives, en contact avec de I'eau ou en cas de forte humidite relative.
Qualification du personnel
Toute personne utilisant le presente appareil doit :
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement relat à la tension électrique
Risque d'électrocution en cas d'iso1ation insuffisante Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels dommages et etre sur de son bon fonctionnement.
N'utilisez plus l'appareil si vous détectez un dommage. N'utilisez pas l'appareil si celui-ci ou vos mains sont humides ou mouillé(e)s.
N'utilise pas l'appareil lorsque le compartment est pile ou le boitier est ouvert.
Avertissement relat à la tension électrique
Risque d'electrocution provoquee par la détérapation de liquide dans le boitier!
Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la déténstration d'eau ou d'autres liquides dans le boîtier.
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le déterminer.
Remarque
N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Informations sur l'appareil
Description de l'appareil
Le thermostat programmable sans fil BN35 / BN35F permet une régulation automatique de la température des chauffages et des climatiseurs entre 0^ et 70^ par pas de 1^ . À cette fin, la prise thermostat est simplement installée entre l'appareil à commander et la prise de courant, la temperature souhaitation étant programmée sur l'émetteur radio. Le thermostat mesure, grâce à ses capteurs intégrés, la temperature actuelle de la pièce et règule l'appareil de chauffage ou de climatisation en fonction de la valeur de consigne définie.
De plus, le thermostat sans fil permet de commander automatiquement, par l'intermédiaire d'une minuterie, les apparciels raccordés, comme les chauffages ou les climatisateurs. La minuterie peut être programmée de manière individuelle. Il est possible de définir jusqu'à 6 points de commutation par jour. Un seul émetteur radio permet de commander jusqu'à 100 prises thermostat.

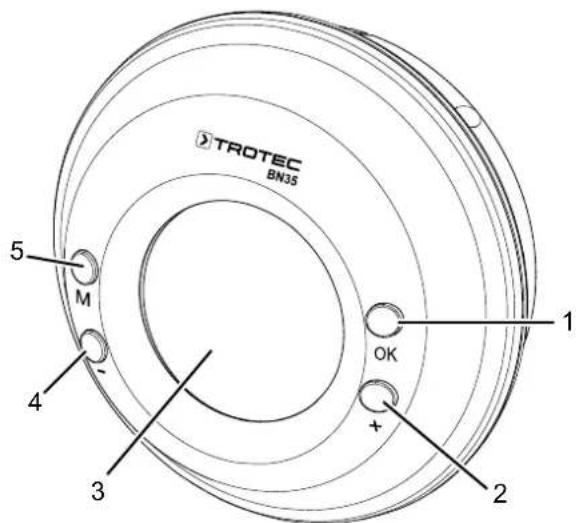

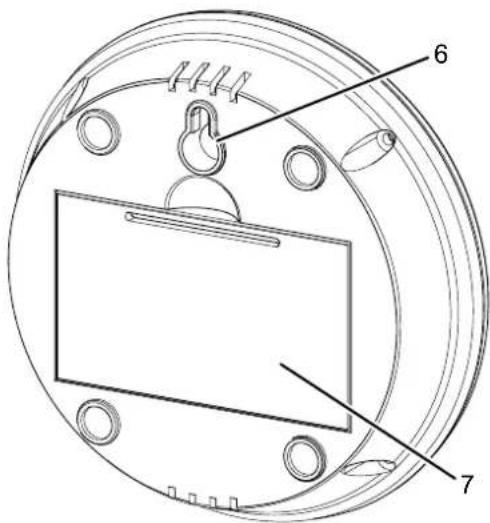

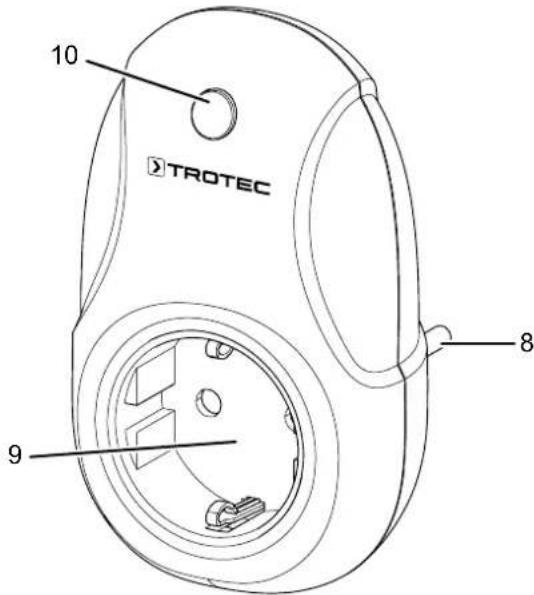

RepresentatiedeI'appareil
| N° Désignation |
| 1 Touche OK |
| 2 Touche + |
| 3 Écran |
| 4 Touche - |
| 5 Touche M |
| 6 Suspension |
| 7 Couvercle compartment à piles |
| 8 Prise secteur âme |
| 9 Prise secteur femelle (prise intermédiaire pour apparéil) |
| 10 Touche marche/arrêt du thermostat |

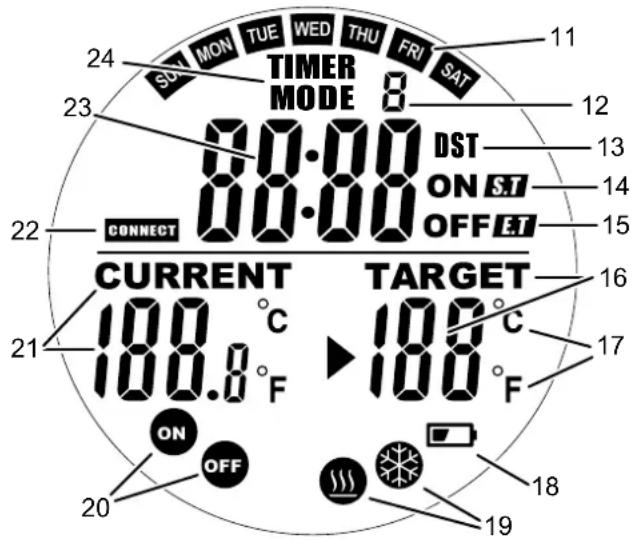

Écran
| N° Désignation |
| 11 Indication du jour de la semaine |
| 12 Indication de la sélection mode / minuterie |
| 13 Indication DST (heure d'été) |
| 14 Affichage de l'heure de début |
| 15 Affichage de l'heure de fin |
| 16 Affichage de la température cible |
| 17 Indication Celsius / Fahrenheit |
| 18 Indication piles de l'émetteur faibles |
| 19 Indication du mode refroidissement / chauffage |
| 20 Indication de l'état marche / arrêt |
| 21 Affichage de la température ambiente actuelle |
| 22 Indication de l'état de la connexion |
| 23 Affichage 7-segments Réglages |
| 24 Indication du mode Minuterie / mode |
\section*{Caracteristiques techniques}
| Paramètre Valeur | ||
| Modèle BN35 / BN35F | ||
| Prise thermostat | ||
| Poids 116 g | ||
| Dimensions (longueur x largeur x hauteur) | 73 x 66 x 112 mm | |
| Pouvoir de coupure 75 A / 250 VA | (charge inductive)16 A / 250 VA (charge ohmique) | |
| Alimentation électrique 230 V AC | 50 Hz | |
| Température de fonctionnement de | de 0 °C à 70 °C à 0 % jusqu'à 85 % HR environ | |
| Température de stockage -10 à 70 température | °C à 0 % jusqu'à 85 % HR environ | |
| Émetteur radio pour thermostat | ||
| Poids 122 g | ||
| Dimensions(longueur x largeur x hauteur) | 90 x 90 x 39 mm | |
| Plage de réglage de la température | de 0 °C à 70 °C (41 °F à 85 °F) par pas de 1 °C | |
| Intervalles de mesure | Émetteur actif et écran allumé : | • Actualisation de l'affichage de la température chaque seconde• Envoi de commandes aux thermostats toutes les 5 secondes• Au bout de 25 s d'inactivité, passage en mode veille, désactivation du rétro-éclairage. |
| Émetteur actif et écran éteint : | • Actualisation de l'affichage de la température toutes les 60 secondes• Envoi de commandes aux thermostats toutes les 60 secondes | |
| Extinction automatique de l'écran | au bout de 25 s d'inactivité | |
| Fréquence de transmission 2,4 GHz | ||
| Portée radio (en l'absence d'obstacle) | 20 m | |
Composition de la fourniture
1 prisethermostat
- 1 émetteur radio pour thermostat
- 1 mode d'emploi
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Utilisez la pochette fournie avec l'appareil pour transporter ce dernier afin de le protégger contre les influences extérieures.
Stockage
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- le cas échéant, protégé de la poussière par une housse
- la température de stockage correspond aux valeurs indiquées dans les Caracteristiques techniques
Utilisation

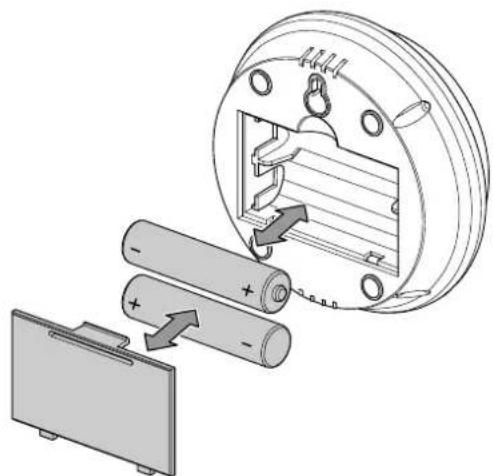

Mise en place des piles
Remarque
Assurez-vous que la surface de l'appareil est sèche et que l'appareil est étant.
- Ouvrez le compartment à piles de l'émetteur en enlevant le couvercle (7) avec les doiguits.
- Insérez les piles (2 piles AA) dans le compartment à piles en respectant les polarités.
- Replace the couvercle sur le compartment à piles.
Mise en marche de l'appareil
Info
Veuillez noter que le passage d'un endroit froid à un endroit chaud peut entrainer la formation d'eau de condensation sur le circuit imprimé de l'appareil. Cet effet physique inévitable fausse les mesures. Dans ce cas, l'écran n'indique aucune valeur ou une valeur erronée. Attendez quelques minutes avant d'effectuer une mesure, afin que l'appareil s'adapte au changement de conditions.

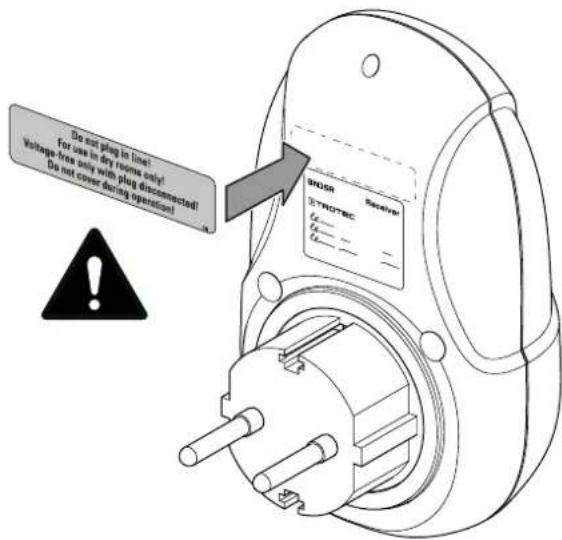

- Collez l'étiquette d'avertissement dans la langue de votre pays par-dessus l'étiquette existante au dos de l'appareil.
- Branchez la prise thermostat dans une prise secteur correctement sécurisé.
- Branchez un apparéil dans la prise fémelle (prise intermédiaire) (9).
- Appuyez sur une touchequelconque de I'emetreur.
- L'émetteur radio est en marche.
Couplage de l'émetteur radio et de la prise thermostat
Pour que la commande de la prise thermostat soit possible à partir de l'émetteur radio, il est nécessaire que les deux apparciels soient coupés. À cette fin, procédez de la manière suivante :
-
Appuyez simultanément sur les touches + (2) et - (4) de l'émetteur radio pendant trois secondes environ.
Le symbole de l'etat de connexion (22) clignote à l'écran. L'émetteur radio est prét pour le couplage avec la prise thermostat. -
Appuyez sur la touche marche/arrêt du thermostat (10) de la prise thermostat pendant trois secondes.
La touche marche/arrêt du thermostat (10) clignote en rouge. La prise thermostat est préte pour le couplage. - Attendeç quelques secondes jusqu'à ce que le couplage entre les deux apparciels ait eu lieu.
Une fois le couplage achieve, la touche marche/arrêt du thermostat (10) et le symbole de l'état de connexion (22) arrêtent de clignoter.
Modification de l'unité °C/°F
L'appareil est en marche.
- Appuyez sur la touche M (5) pendant trois secondes.
L'affichage 7-segments Reglages (23) clignote. - Appuyez plusieurs fois sur la touche OK (1) jusqu'à ce que le symbole °C ou °F apparaisse sur l'affichage 7-segments Réglages (23) et clignote.
- Sélectionnez à l'aide des touches + (2) et - (4) l'unité souhaïée et validez-la à l'aide de la touche OK (1).
Modification du format de l'heure
Vous pouvezCHOISIR entre le format 12 heures et le format 24 heures.
L'appareil est en marche.
- Appuyez sur la touche M (5) pendant trois secondes.
L'indication du format de l'heure clignote. - Sélectionnez à l'aide des touches + (2) et - (4) le format souhaité et validez-le à l'aide de la touche OK (1).
- Appuyez plusieurs fois sur la touche OK (1) jusqu'à ce que vous quittiez le menu des réglages et que plus:aucun paramètre à régler ne clignote.
Réglage du jour de la semaine et de l'heure
L'appareil est en marche.
1. Appuyez sur la touche M (5) pendant trois secondes.
L'affichage 7-segments Reglages (23) clignote.
2. Appuyez plusieurs fois sur la touche OK (1) jusqu'à ce que l'indication des jours de la semaine (11) clignote à l'écran.
3. Sélectionnez à l'aide des touches + (2) et - (4) le jour souhaité et validez-le à l'aide de la touche OK (1).
4. Appuyez plusieurs fois sur la touche OK (1) jusqu'à ce que l'affichage 7-segments Réglages (23) clignote.
5. Sélectionnez à l'aide des touches + (2) et - (4) les heures et les minutes souhaitées et validez-les à l'aide de la touche OK (1).
6. Appuyez plusieurs fois sur la touche OK (1) jusqu'à ce que vous quittiez le menu des réglages et que plus:aucun paramètre à régler ne clignote.
Activation/désactivation de l'heure d'été (DST = Daylight Saving Time)
Activez l'option « Daylight Saving Time » si vous voulez que le thermostat passée automatiquement de l'heure normale à l'heure d'été.
L'appareil est en marche.
- Appuyez sur la touche M (5) pendant trois secondes.
L'indication du format de l'heure clignote. - Appuyez plusieurs fois sur la touche OK (1) jusqu'à ce que l'indication DST (13) clignote à l'écran.
Sous l'indication DST (13), la mention OFF apparait. -
Activez l'option « Daylight Saving Time » à l'aide de la touche + (2) ou de la touche - (4).
Sous l'indication DST (13), la mention ON apparait. -
Appuyez plusieurs fois sur la touche OK (1) jusqu'à ce que vous quittiez le menu des réglages et que plus:aucun paramètre à régler ne clignote.
Remarque
Si l'heure a déjà été régée, l'activation de l'option DST la fera avancer d'une heures et la désactivation la fera reculer d'une heures. Il vous faudra donc, au besoin, corriger l'heure après-coup.
Pré-reglage d'un mode thermostat
Remarque :
Si la température désirée est inférieure à la température ambiente, utilisez la fonction Refroidissement. Si la température désirée est supérieure à la température ambiente, utilisez la fonction Chauffage.
Voupez pré-régler sur l'appareil jusqu'à quatre modes individuels et désir, pour chacun d'entre eux, entre les fonctions Chauffage et Refroidissement. Pour pré-régler un mode au moyen de I'émetteur radio, procedez de la maniere suivante:
L'émetteur radio est en marche.
L'émetteur radio et la prise thermostat sont coupés

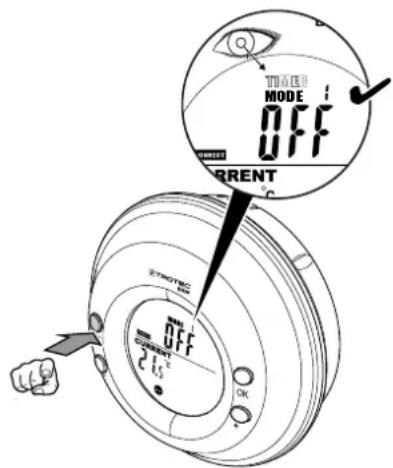

- Appuyez plusieurs fois sur la touche M (5) jusqu'à ce que l'indication du mode Minuterie / mode (24) affiche MODE à l'écran.
- Sélectionnéz à l'aide des touches + (2) et - (4) le numéro de mode entre 1 et 4.
- Appuyez sur la touche M (5) pendant trois secondes.
L'indication du mode refroidissement / chauffage (19) clignote.
Vousêtes dans le menu de réglage du mode sélectionné.
-
Sélectionnez à l'aide des touches + (2) et - (4) la fonction (refroidissement ou chauffage) souhaitee et validez-la a à l'aide de la touche OK (1).
L'affichage de la température cible clignote. -
Reglez à l'aide des touches + (2) et - (4) la température cible souhaitatione et validez-la à l'aide de la touche OK (1).
-
Sélectionnez maintainant l'options Prd (Period) ou FULL
(24/7) à l'aide des touches + (2) et - (4) et validez au moyen de la touche OK (1).
Choisissez Prd si le réglage du mode du thermostat ne doit être activé que pendant certains jours et pendant une période donnée.
Choisissez FULL si le réglage du mode du thermostat doit être activé sept jours par semaine et 24 heures durant.
-
Si vous avez choisi Prd, vous devez encore selectionner à l'aide des touches + (2) et - (4) les jours de la semaine souhaitemes et valider avec la touche OK (1).
-
Reglez à l'aide des touches + (2) et - (4) l'heure de début (S.T) souhaitation pour le mode du thermostat et validez-la à l'aide de la touche OK (1).
- Reglez à l'aide des touches + (2) et - (4) l'heure de fin (E.T) souhaitation pour le mode du thermostat et validez-la à l'aide de la touche OK (1). Une fois les réglages effectués, les heures de début et de fin sont affichées alternatively.
Le mode selectionné est désormais activé et pré-reglé. Il peut être activé et désactiver à tout moment. Vous pouvez voir que le mode défini est actif si, après avoir effectué les réglages, l'indication mode Minuterie / mode (24) ainsi que l'indication de l'état marche / arrêt (20) clignotent après l'arrêt automatique et la remise en marche.
Activation et désactivation du mode du thermostat
Il est possible d'activer sur l'appareil aussi bien un unique mode pré-réglé que plusieurs modes simultanément avec l'options Prd. Pour activer un mode programme, procédez de la manière suivante :
Possibilite 1 :
L'émetteur radio est en marche et aucun mode n'est activé.
Le mode programme souhaite est pré-reglé.
- Appuyez plusieurs fois sur la touche M (5) jusqu'à ce que l'indication du mode Minuterie / mode (24) affiche MODE à l'écran.
- Sélectionnez à l'aide des touches + (2) et - (4) le mode programme souhaité par son numéro de 1 à 4.
Si la mention OFF apparait dans l'affichage 7-segments Reglages (23), le mode n'est pas activé.
- Appuyez une fois sur la touche OK (1).
Les pré-reglages du mode seLECTIONné sont affichés et le mode est activé.
Possibilite 2 :
L'émetteur radio est à l'arrêt.
Le mode programme souhaite est pré-reglé.
- Activez l'écran en appuyant sur une touche quelconque.
-
Vérifiez tout d'abord si, le cas échéant, un mode ou un programme de minuterie pré-réglé est actif. Si c'est le cas, l'indication mode Minuterie / mode (24) ainsi que l'indication de l'état marche / arrêt (20) clignotent. Si vous ne souhaitez pas conserver ce mode / cette minuterie actif / active et le / la remplacer par un autre mode pré-réglé, procédez de la manière suivante :
-
Appuyez plusieurs fois sur la touche M (5) jusqu'à ce que l'indication du mode Minuterie / mode (24) affiche MODE à l'écran.
- Sélectionnéz à l'aide des touches + (2) et - (4) le numéro de mode entre 1 et 4.
L'indication de I'etat marche / arrêt (20) affiche OFF.
- Appuyez sur la touche OK (1) pour activer la prise thermostat avec le mode selectionné.
Les pré-reglages du mode thermostat sélectionné sont affichés et le mode est activé.
Si le relais est ouvert et si le thermostat est ablit le contact, la touche marche/arrêt du thermostat (10) est allumée en rouge permanent. De plus, l'indication de l'état marche / arrêt (20) affiche ON.
Si les réglages sont sans effet avec la température ambiente actuelle, la touche marche/arrêt du thermostat (10) ne clignote pas, même si le mode est activé. De plus, l'indication de l'état marche / arrêt (20) affiche OFF.
La prise thermostat est activée dans le mode selectionné.
- La prise thermostat étant activée, appuyez deux fois sur la touche OK (1) pour la désactiver.
Pré-reglage d'un mode minuterie
Il est possible de définir sur l'appareil jusqu'à 6 programmes de commutation différents par jour par l'intérimédiare de la minuterie. Pour chacun des programmes, vous pouvez définir le jour et l'heure auxquels la minuterie doit être activée et désactivée. Pour la sélection des jours, vous avez quatre possibilités : vous pouvezCHOISIR un jour particulier dans la semaine, les jours ouvrés, le week-end ou encore la semaine complète. Pour pré-régler un programme de minuterie, procédez de la manière suivante :
L'appareil est en marche.

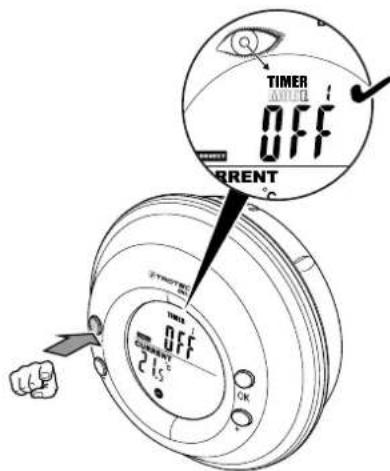

- Appuyez plusieurs fois sur la touche M (5) jusqu'à ce que l'indication du mode Minuterie / mode (24) affiche TIMER à l'écran.
- Sélectionné à l'aide des touches + (2) et - (4) le numéro de programme entre 1 et 6.
- Appuyez sur la touche M (5) pendant trois secondes.
L'indication du jour de la semaine (11) clignote.
- Sélectionnez à l'aide des touches + (2) et - (4) le jour de la période où la minuterie doit être activée automatiquement. Validez votre sélection à l'aide de la touche OK (1).
L'affichage 7-segments Reglages (23) clignote.
Vous pouvez maintainant régler l'heure de début (S.T).
- Sélectionnez à l'aide des touches + (2) et - (4) le chiffre des heures souhaité et validez-le à l'aide de la touche OK (1).
L'affichage des minutes clignote à l'écran.
- Sélectionnez à l'aide des touches + (2) et - (4) le chiffre des minutes et validez-le à l'aide de la touche OK (1).
You pouvez maintainant régler l'heure de fin (E.T). -
Sélectionnez à l'aide des touches + (2) et - (4) le chiffre des heures souhaité et validez-le à l'aide de la touche OK (1).
L'affichage des minutes clignote à l'écran. -
Sélectionnéz à l'aide des touches + (2) et - (4) le chiffre des minutes et validez-le à l'aide de la touche OK (1).
Le mode minuterie selectionné est désormais activé et pré-reglé. Il peut être activé et désactiver à tout moment. Vous pouvez voir que la minuterie définie est activé si, après avoir effectué les réglages, l'indication mode Minuterie / mode (24) ainsi que l'indication de l'état marche / arrêt (20) clignotent après l'arrêt automatique et la remise en marche.
Activation et désactivation du mode minuterie
Info
En mode minuterie, le thermostat se contente d'allumer et d'eteindre l'appareil connecté, sans tenir compte des réglages de température. Si vous souhaitez que la température soit prise en compte, sélectionné le mode thermostat.
Pour activer un programme minuterie, précédez de la manière suivante :
Possibilite 1:
L'émetteur radio est en marche et aucune minuterie n'est activée.
Le programme minuterie souhaite est pre-regle.
- Appuyez plusieurs fois sur la touche M (5) jusqu'à ce que l'indication du mode Minuterie / mode (24) affiche TIMER à l'écran.
-
Sélectionnez à l'aide des touches + (2) et - (4) le programme minuterie souhaité par son numéro de 1 à 6.
Si la mention OFF apparait dans l'affichage 7-segments Reglages (23), la minuterie n'est pas activee. -
Appuyez une fois sur la touche OK (1).
Les pré-reglages du programme minuterie selectionné sont affichés et le mode est activé.
Possibilite 2 :
√ L'émetteur radio est à l'arrêt.
Le programme minuterie souhaite est pre-regle.
- Activez l'écran en appuyant sur une touche quelconque.
- Vérifiez tout d'abord si, le cas échéant, un mode ou un programme de minuterie pré-regle est actif. Si c'est le cas, l'indication mode Minuterie / mode (24) ainsi que l'indication de l'état marche / arrêt (20) clignotent. Si vous ne souhaitez pas conserver ce mode / cette minuterie actif / active et le / la remplacer par un autre mode minuterie pré-regle, procédez de la manière suivante :
- Appuyez plusieurs fois sur la touche M (5) jusqu'à ce que l'indication du mode Minuterie / mode (24) affiche TIMER à l'écran et que les pré-réglages du programme minuterie activé soient affichés.
- Sélectionnez à l'aide des touches + (2) et - (4) le nombre de programme entre 1 et 6.
L'indication de I'etat marche / arrêt (20) affiche OFF.
- Appuyez sur la touche OK (1) pour activer la prise thermostat avec le mode minuterie selectionné.
Les pré-réglages du mode thermostat sélectionné sont affichés et le mode est activé.
Si le relais est ouvert et si le thermostat établit le contact, la touche marche/arrêt du thermostat (10) est allumée en rouge permanent. De plus, l'indication de l'état marche / arrêt (20) affiche ON.
Si les réglages sont sans effet au moment de l'activation, la touche marche/arrêt du thermostat (10) ne clignote pas, même si la minuterie est activée. De plus, l'indication de l'état marche / arrêt (20) affiche OFF et clignote.
La prise thermostat est activée dans le mode minuterie sélectionné.
- La prise thermostat étant activée, appuyez deux fois sur la touche OK (1) pour la désactiver.
Activation et déactivation de la prise thermostat sans émetteur radio
Vous pouvez activer et désactiver la prise thermostat directement, sans passer par l'émetteur radio. L'appareil branché est alors utilisé sans fonction thermostat. À cette fin, procédez de la manière suivante :
- Appuyez sur la touche marche/arrêt thermostat (10).
La touche marche/arrêt thermostat (10) s'allume en rouge.
L'indication de I'etat marche / arrêt (20) affiche ON.
L'appareil branché peut maintainer être utilisé.
- Pour désactiver la prise thermostat, appuyez de nouveau sur la touche marche/arrêt thermostat (10).
La touche marche/arrêt thermostat (10) s'éteint.
Fonction anti-gel
Si la température ambiente de l'émetteur radio descend à 3^ ou en-dessous, celui-ci active automatiquement un mode antigel. L'émetteur s'allume et régule la prise thermostat à laquelle il est couple à une température de 5 à 7^ . Sur l'affichage 7-segments Reglages (23) apparait la mention FroS.
Commande de plusieurs prises thermostat au moyen d'un seul émetteur radio
Vous pouvez commander jusqu'à 100 prises thermostat avec un unique émetteur radio, à la seule condition qu'elles se trouvent à portée radio de cet émetteur (voir caractéristiques techniques).
Remarque
Observe, lorsque vous commandez simultanément plusieurs prises thermostat avec un seul émetteur, que toutes les prises thermostat
- qui sont actives à ce moment
- qui ont eteAAParavant coupees avec cet emetteur
- et qui se trouvent à portée radio
représent les réglages actuels du menu de l'émetteur radio!
- Couplez l'émetteur radio avec chacune des prises thermostat comme il est décrit au chapitre « Couplage de l'émetteur radio et de la prise thermostat »
Vous pouvez désormais commander les prises thermostat coupées.
Maintenance et réparation
Remplacement des piles
Lorsque l'indication « piles de l'émetteur faibles » (18) apparait à l'écran, les piles doivent être remplacées par des piles neuves.
Nettoyage
Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boîtier. N'utilise pas d'aerosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.
Dépannage
Veuillez ne pas modifier l'appareil, ni monter des pieces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :
L'affichage indique la valeur LL :
- La température ambiente est inférieure à 0^ . Placez l'émetteur dans un autre environnement.
L'affichage indique la valeur HH :
- La température ambiente est supérieure à 70^ . Placez l'émetteur dans un autre environnement.
L'indication « piles de l'émetteur faibles » (18) apparait à l'écran :
- la tension des piles est insuffisante. Remplacez les piles sans délié.
Élimination
Éliminez toujours le matériel d'emballage en respectant les imperatifs ecologiques et conformément aux prescriptions de gestion des déchets locaux applicables.
Le pictogramme représentant une poubelle barrée, apposé
sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximé de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.
La collecte séparée des apparciels électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en evitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles deContainir.
Les piles usagées et les batteries ne doivent pas être sous avec les ordures menagères, mais doivent éliminées. Fornément à la directive europeenne 2006/66/CE DU LÉMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006, neuve aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez eliminier les piles et les batteries normalement aux dispositions légales en vigueur.
Valable uniquement en France
NOTICE
À DEPOSER DANS
LE BAC DE TRI
Déclaration de conformité
Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive française sur les équipements radioélectriques, version 2014/53/UE.
Modèle / produit : BN35
BN35F
Type : thermostat programmable sans fil
A partir de l'année modèle: 2022
Normes harmonisées appliquées :
EN ISO 12100:2010
EN300440V2.1.1
EN 61000-3-2:2014
Normes et specifications techniques nationales
appliquées :
- Reglement (CE) 1907/2006
DIN VDE 0620-1/A1:2017
DIN VDE 0620-1:2016-01
DIN VDE 0620-2-1/A1:2017-09
DIN VDE 0620-2-1:2016-01
EN 301 489-1 Version provisoire 2.2.0:2017-03
EN301489-3V2.1.1
EN 50663:2017-10
EN 61000-4-2:2009-03
EN 61000-4-3:2006/A1:2008-02
EN 61000-4-3:2006/A2:2010-07
EN 61000-4-3:2006-05
EN 61000-4-5:2006-11
EN 60730-1:2016-07
EN 60730-2-7:2010-10
EN 62321-1:2013
EN 62321-2:2014
EN 62321-3-1:2014
EN 62321-4:2014
EN 62321-4:2014/A1:2017-11
EN 62321-5:2014
EN 62321-6:2015
EN 62321-7-1:2015
EN 62321-7-2:2017
EN62321-8:2017
EN IEC 60730-2-9:2019/A1:2019-02
EN IEC 60730-2-9:2019-02
- ETSI EN 300 440 V2.2.1
IEC 60730-1:2013
IEC 60730-1:2013/AMD1:2015
IEC 60730-2-9:2015 RLV
- CEI 60730-2-9:2015/AMD1:2018
Nom du fabricant et de la personne autorisée à étabir les documents techniques :
Trotec GmbH
Lieu et date de la déclaration :
