Type de produit	Commutateur astronomique
Marque	Vemer
Modèle	Micro AST
Alimentation	230 V AC (-15% / +10%), 50/60 Hz
Consommation	5.5 VA / 1 W
Sortie relais	1 relais normalement ouvert, 16 A (10 A) à 250 V AC
Type de batterie	Lithium CR-1632, durée de vie 4 ans
Autonomie de réserve	1 minute (lors du changement de batterie)
Affichage	Écran rétroéclairé
Programmation	Lever et coucher du soleil calculés selon indicatif téléphonique ou coordonnées géographiques
Correction horaire	± 120 minutes
Mise à jour été/hiver	Automatique
Override manuel	Temporaire ou permanent
Dimensions (boîtier)	1 module DIN (17.5 mm de largeur)
Poids	Environ 100 g
Indice de protection	IP20
Température de fonctionnement	-20 °C à +50 °C
Humidité de fonctionnement	20 à 90 % sans condensation
Entretien	Nettoyer avec un chiffon sec ; remplacer la batterie tous les 4 ans
Pièces détachées	Batterie CR-1632 (remplaçable sans outil)
Normes	EN 60730-2-7, directives 2014/35/EU et 2014/30/EU

FOIRE AUX QUESTIONS - Micro AST Vemer

Comment installer le Vemer Micro AST ?

Fixez le module sur un rail DIN (largeur 1 module). Raccordez l'alimentation 230 V AC selon le schéma de connexion fourni. Le relais est normalement ouvert. Respectez les charges maximales indiquées (ex : 2000 W pour lampes à incandescence).

Comment programmer les heures de lever et coucher du soleil ?

Utilisez l'indicatif téléphonique de votre région (pour l'Italie) ou saisissez les coordonnées géographiques (latitude/longitude). L'appareil calcule automatiquement les horaires et permet une correction de ±120 minutes.

Comment régler un arrêt de nuit (night switch OFF) ?

Les arrêts de nuit se programment via des curseurs virtuels sur le cadran 24h. La durée minimale est de 30 minutes. Pendant cette période, la charge reste inactive.

Que faire si l'écran n'affiche rien ?

Vérifiez l'alimentation secteur. Si l'écran reste éteint, la batterie interne est peut-être déchargée. Remplacez-la par une pile CR-1632 après avoir retiré le capot avant. Une réserve de 1 minute permet de conserver les réglages.

Comment remplacer la batterie ?

Retirez le capot avant situé sur le dessus du boîtier. Remplacez la pile usagée par une CR-1632 neuve en respectant la polarité. Le remplacement doit durer moins d'une minute pour ne pas perdre les réglages.

Le Micro AST peut-il commander des lampes LED ?

Oui, mais la charge maximale pour les LED est de 25 VA. Vérifiez la puissance totale de vos luminaires LED pour ne pas dépasser cette limite.

Comment effectuer un override manuel ?

Appuyez sur le bouton d'override. Un appui court active un mode temporaire (jusqu'au prochain cycle programmé). Un appui long active ou désactive le mode permanent. L'état du relais est visible sur l'écran.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de produits abrasifs ou de solvants. Débranchez l'alimentation avant tout nettoyage.

Que faire si l'appareil ne commute pas aux heures programmées ?

Vérifiez que l'heure et la date sont correctes. Assurez-vous que les coordonnées géographiques ou l'indicatif téléphonique sont bien configurés. Si le problème persiste, réinitialisez l'appareil en retirant la batterie et en remettant l'alimentation.

Puis-je utiliser le Micro AST en extérieur ?

Non, l'indice de protection est IP20, ce qui signifie qu'il est protégé contre les corps solides supérieurs à 12 mm mais pas contre l'eau. Installez-le dans un tableau électrique intérieur ou un boîtier étanche adapté.

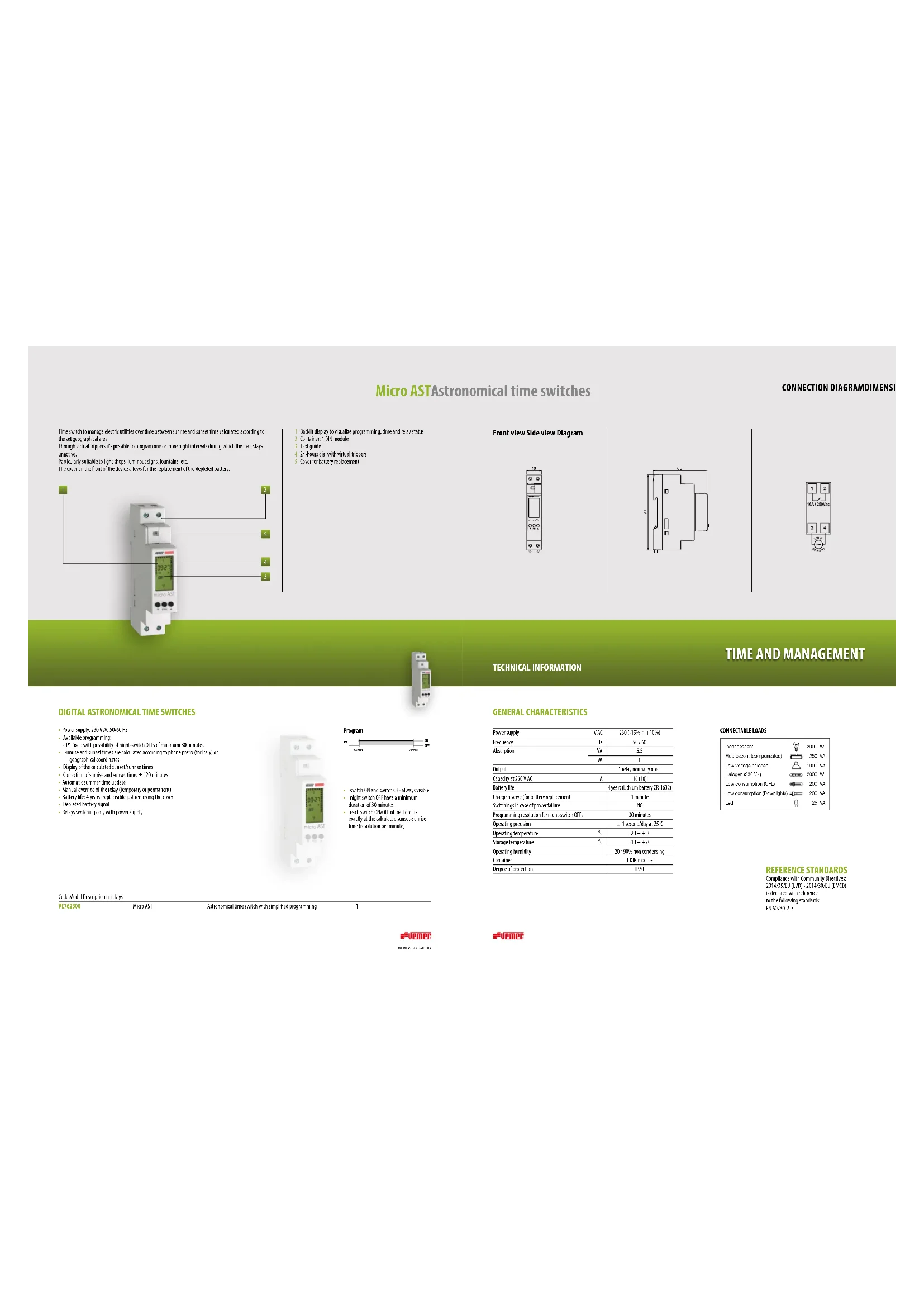

MODE D'EMPLOI Micro AST Vemer

Micro ASTAstronomical time switches

CONNECTION DIAGRAMDIMENSI

Time switch to manage electric utilities over time between sunrise and sunset time calculated according to the set geographical area.
Through virtual trippers it's possible to program one or more night intervals during which the load stays unactive.
Particularly suitable to light shops, luminous signs, fountains, etc.
The cover on the front of the device allows for the replacement of the depleted battery.

1 2 5 4 3 micro ASF

1 Backlit display to visualize programming, time and relay status 2 Container: 1 DIN module
3. Text guide
4 24-hours dial with virtual trippers
5 Cover for battery replacement

Front view Side view Diagram

DIGITAL ASTRONOMICAL TIME SWITCHES

• Power supply: 230 V AC 50/60 Hz
• Available programming:
- P1 fixed with possibility of night-switch OFFs of minimum 30 minutes
- Sunrise and sunset times are calculated according to phone prefix (for Italy) or geographical coordinates.
geographical coordinates display of the interpolated view
• Display of the calculated sunset/sunrise times
- Correction of sunrise and sunset time: ± 120 minutes
• Automatic summer time update • Manual override of the relay/ten
- Manual overdue of the relay (temporary or permanent) - Battery life: 4 years (replaceable just removing the cover
- Battery line: 4 years (replaccable just removing the cover) - Depleted battery signal
• Relays switching only with power supply

Program

• switch ON and switch OFF always visible
  • night switch OFF have a minimum
  • each switch ON/OFF of load occurs exactly at the calculated sunset-sunrise time (resolution per minute)

TECHNICAL INFORMATION

TIME AND MANAGEMENT

GENERAL CHARACTERISTICS

Power supply	V AC	230 (-15% ÷ + 10%)
Frequency	Hz	50 / 60
Absorption	VA	5.5
	W	1
Output		1 relay normally open
Capacity at 250 V AC	A	16 (10)
Battery life		4 years (Lithium battery CR-1632)
Charge reserve (for battery replacement)		1 minute
Switchings in case of power failure		NO
Programming resolution for night-switch OFFs		30 minutes
Operating precision		± 1 second/day at 25°C
Operating temperature	°C	-20 ÷ +50
Storage temperature	°C	-10 ÷ +70
Operating humidity		20=90% non condensing
Container		1 DIN module
Degree of protection		IP20

CONNECTABLE LOADS

Incandescent	2000 W
Fluorescent (compensated)	250 VA
Low voltage halogen	1000 VA
Halogen (230 V-)	2000 W
Low consumption (CFL)	200 VA
Low consumption (Downlights)	200 VA
Led	25 VA

Code Model Description n. relays

VE762300

Micro AST

Astronomical time switch with simplified programming

1

MICRO AST-ENG-201903

REFERENCE STANDARDS

Compliance with Community Directives:

2014/35/EU (LVD) • 2014/30/EU (EMCD)

is declared with reference

to the following standards EN 60730 2.7

LN 00730-2-7
