Memo AST2 - Commutateur Vemer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur crépusculaire astronomique à 2 canaux
Modèle	Memo AST2 (VE343000)
Alimentation	230 Vac (-15% à +10%) 50/60 Hz
Consommation	1,5 W (5,5 VA)
Batterie de secours	Lithium 3V CR2032 (remplaçable)
Sortie relais	2 relais monostables en échange, 16(10) A / 250 V max
Écran	LCD avec rétroéclairage (actif sur secteur)
Interface NFC	Oui (pour couplage avec smartphone/tablette)
Nombre de programmes	120 événements répartis sur 2 canaux
Type d'action	1B (selon EN 60730-1)
Température de fonctionnement	-20 °C à +50 °C
Humidité de fonctionnement	20 % à 90 % sans condensation
Boîtier	2 modules DIN
Indice de protection	IP20
Isolation	Renforcée entre parties accessibles (avant) et bornes
Coupure de protection amont	Dispositif contre les surintensités obligatoire
Programmation astronomique	Calcul automatique lever/coucher du soleil selon coordonnées
Types de programmes	Marche/Arrêt, Impulsion ON/OFF, Vacances ON/OFF, Nuit
Commutations aléatoires	Durée min/max réglable (1 min à 23h59)
Compteur horaire	Affichage des heures de fonctionnement (max 99999 h)
Réinitialisation	Paramètres, programmes, compteur, reset matériel (touche R)
Remplacement pile	Délai max 60 s sans alimentation pour ne pas perdre date/heure
Langues disponibles	Italien, anglais, espagnol, français, allemand

FOIRE AUX QUESTIONS - Memo AST2 Vemer

Comment installer le Memo AST2 ?

L'installation doit être réalisée par un personnel qualifié. Suivez scrupuleusement les schémas de raccordement fournis dans le manuel. Coupez l'alimentation avant d'accéder aux bornes. Installez un dispositif de protection contre les surintensités en amont.

Comment programmer une commutation au coucher du soleil ?

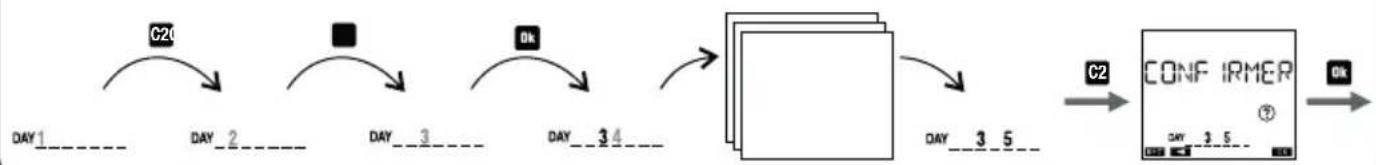

Accédez au menu Programme > Nouveau > Astro nuit. Choisissez les nuits souhaitées. Le type de base allume au coucher et éteint au lever. Vous pouvez aussi régler des impulsion ou des durées fixes via les options détaillées.

Comment utiliser l'application NFC ?

Téléchargez l'application gratuite Memo - Vemer depuis Google Play. Activez le NFC sur votre smartphone. Sur le memo, assurez-vous que l'écran affiche la page principale. Placez le smartphone sur l'écran. Suivez les instructions de l'application pour associer et transférer les programmes.

Que faire si l'écran n'affiche rien ?

Vérifiez l'alimentation secteur. Appuyez sur la touche pour activer l'écran. Si rien ne s'affiche, vérifiez le fusible ou le disjoncteur. En cas de panne secteur, seul un appui sur une touche active l'écran (sans rétroéclairage).

Comment remplacer la batterie ?

Débranchez l'alimentation. Retirez le couvercle du compartiment pile en tournant dans le sens antihoraire. Remplacez par une pile CR2032 neuve en moins de 60 secondes pour conserver la date et l'heure. Remontez le couvercle. Reconnectez l'alimentation.

Comment effacer tous les programmes ?

Allez dans le menu Reset. Choisissez 'Reset programmes astro' pour effacer tous les programmes astronomiques, ou 'Reset programmes vacances' pour ceux de vacances. Vous pouvez aussi utiliser 'Reset tout' qui réinitialise complètement l'appareil.

Que signifie le message d'erreur ERREUR001 ?

L'erreur ERREUR001 indique que les événements ON et OFF ont une fréquence différente (chaque ON doit être suivi d'un OFF). Vérifiez la cohérence de vos programmations.

Comment régler l'heure d'été automatique ?

Dans le menu Paramètres > Changement d'heure été/hiver, activez la fonction. Réglez la semaine, le jour, le mois et l'heure du début (passage à l'heure d'été) et de la fin (retour à l'heure d'hiver). Par défaut en France : dernier dimanche de mars à 02:00 et dernier dimanche d'octobre à 03:00.

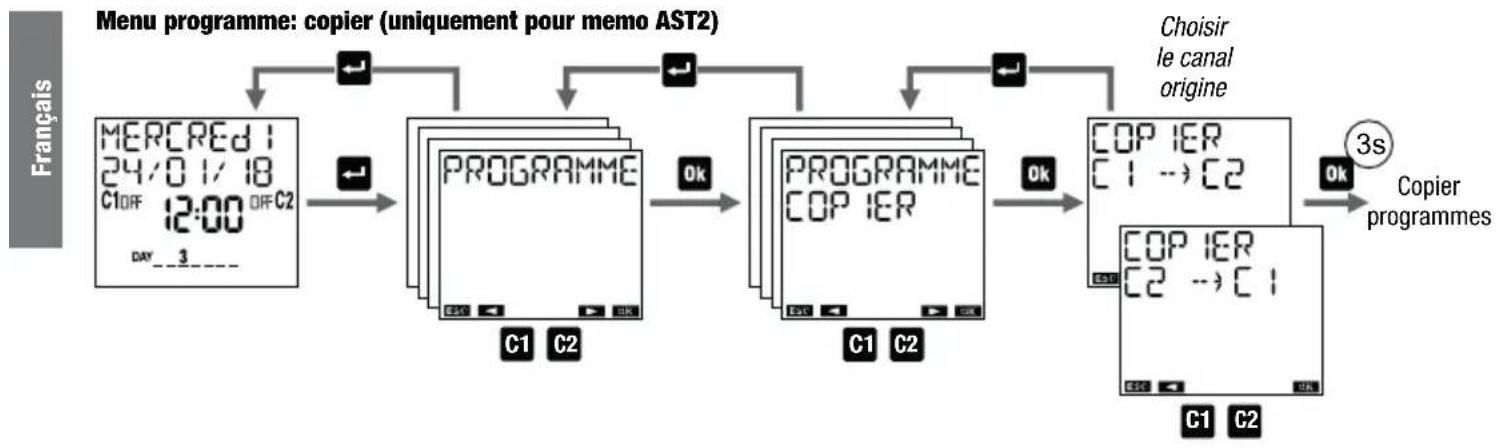

Puis-je copier les programmes d'un canal à l'autre ?

Oui, via le menu Programme > Copier. Choisissez le canal source puis le canal de destination. Attention : les programmes existants sur le canal de destination seront supprimés.

Comment réinitialiser un code PIN oublié ?

Effectuez un reset matériel en appuyant sur la touche 'R' avec un objet pointu. Cela déverrouille le clavier pendant 3 minutes, vous permettant d'accéder au menu Paramètres > Protection PIN pour désactiver ou modifier le code.

MODE D'EMPLOI Memo AST2 Vemer

Manuel de l'utilisateur

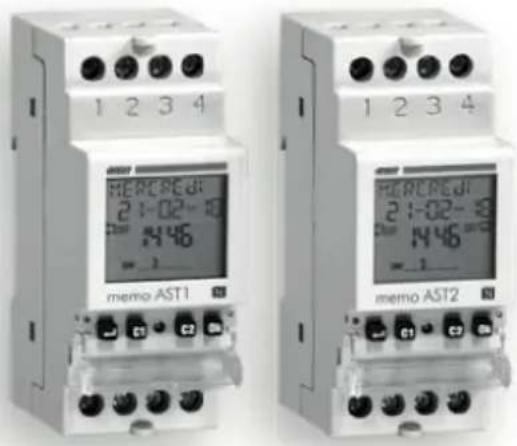

memo AST NFC

Index

Charactéristiques techniques page 3

Avertissements de sécurité page 4

Dimensions page 4

Schemas deraccordement page 5

Description de I'ecran et du clavier page 6

Premiere mise en service page 7

Page d'accueil (ou principale) page 8

■ Description du menu page 11

■ Menu paramétres page 12

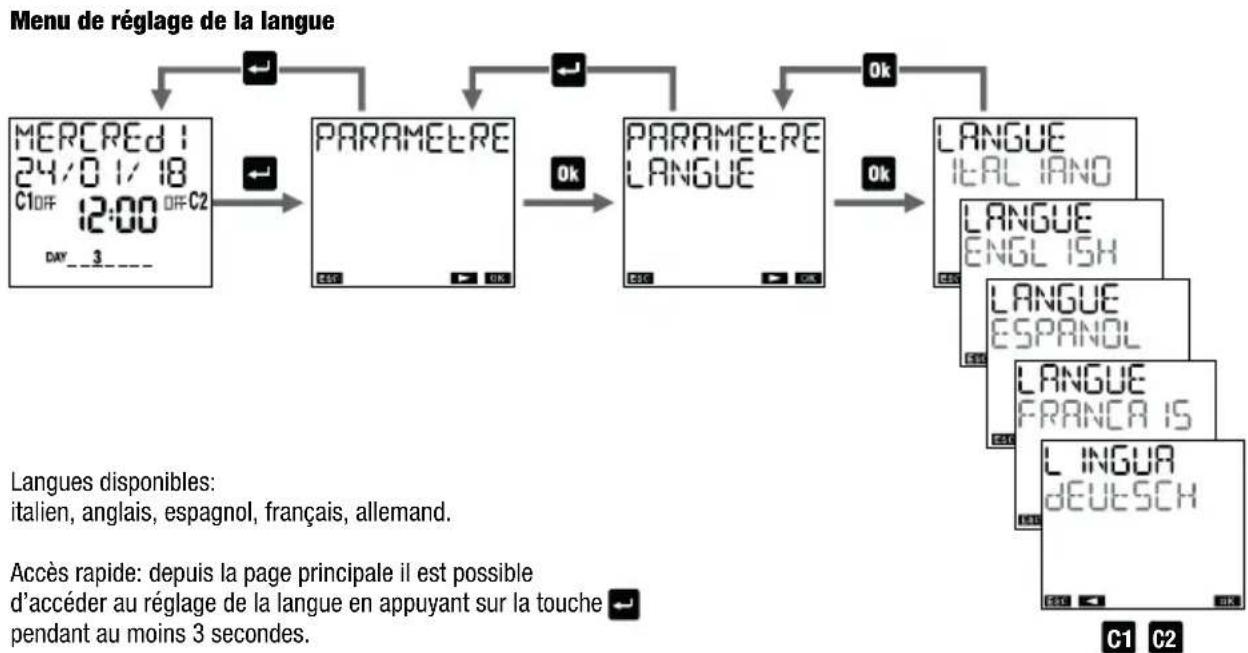

Menu de réglage de la langue page 13

Menu de réglage de la date page 14

Menu de réglage de l'heure page 15

Menu de réglage du changement d'heure éte/hiver page 16

Menu de réglage des coordonnées astronomiques page 18

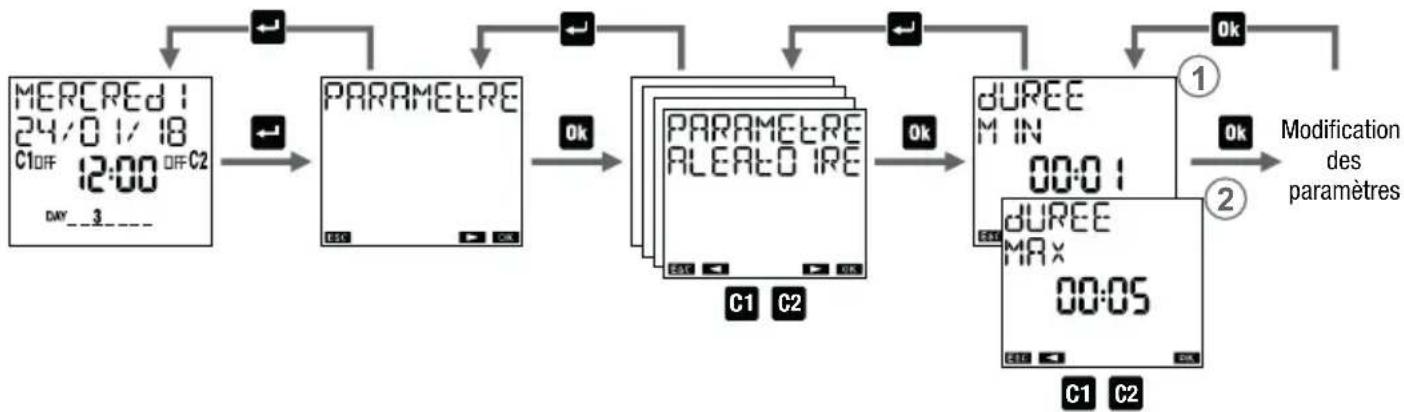

Menu de réglage des commutations aléatoires page 20

Menu de réglage du code PIN de protection page 21

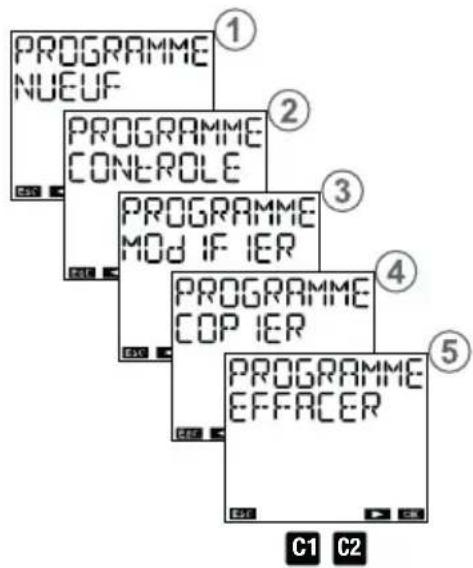

■ Menu programme

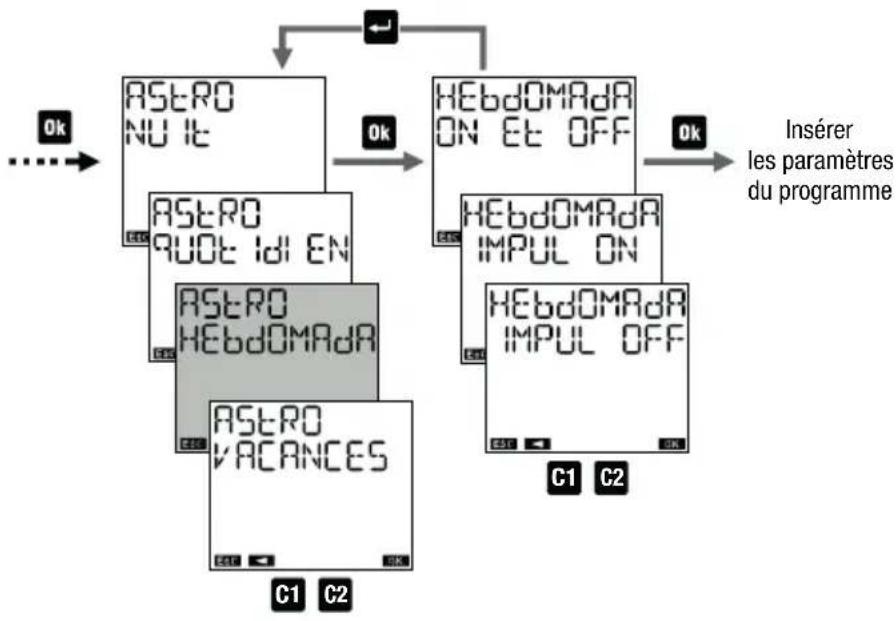

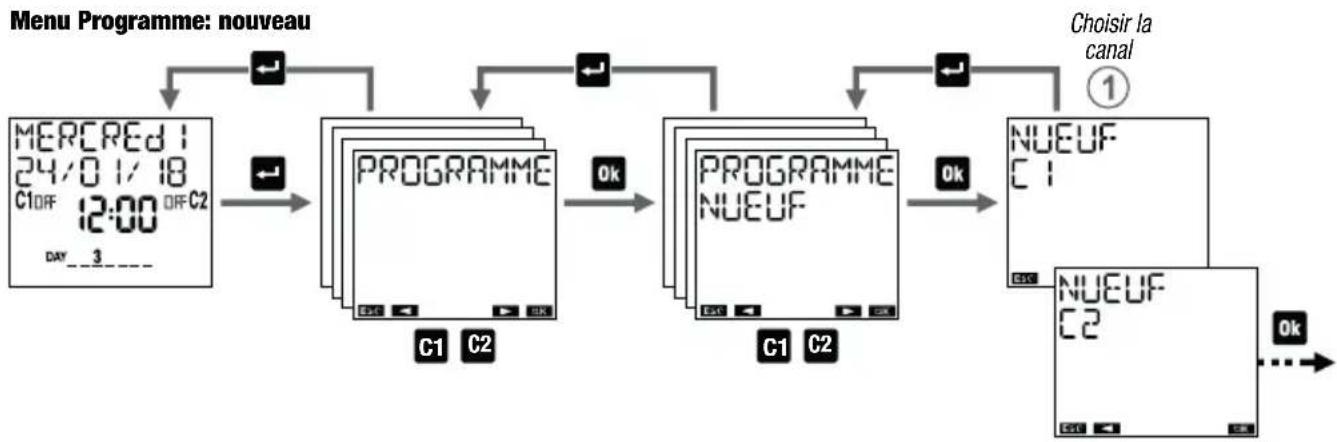

Menu Programme: nouveau

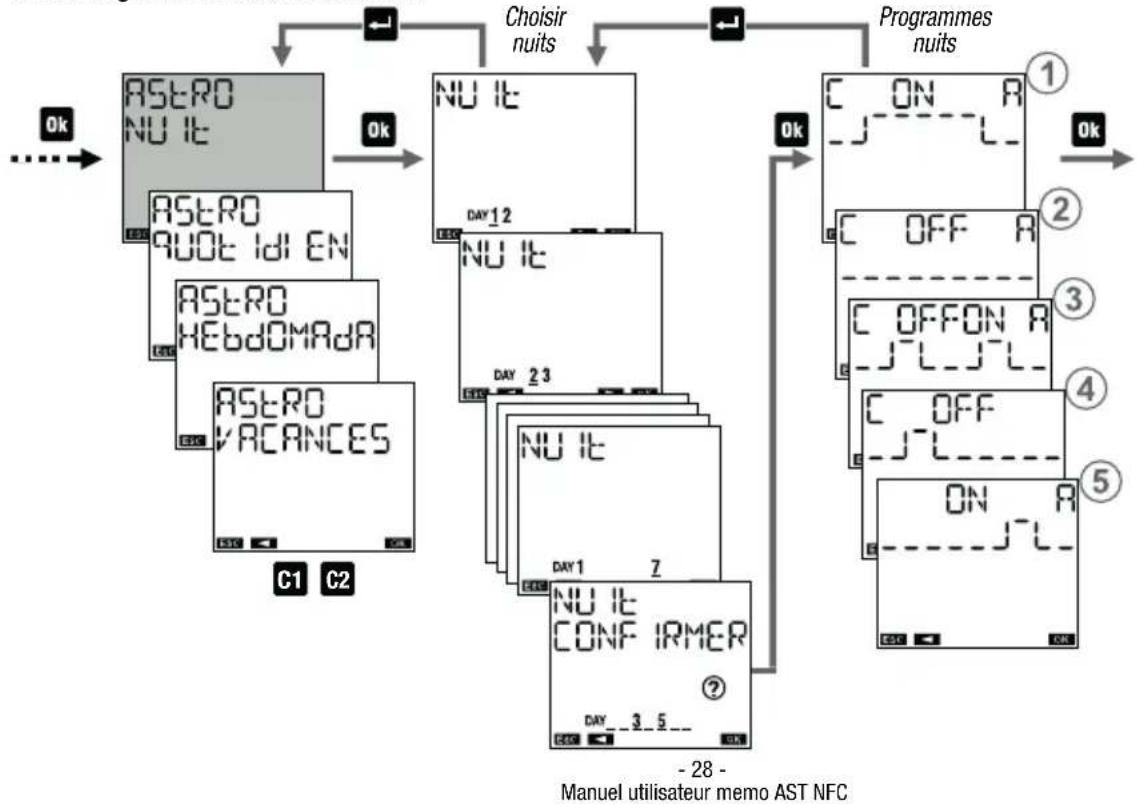

Menu Programme: nouveau astro nuit page 28

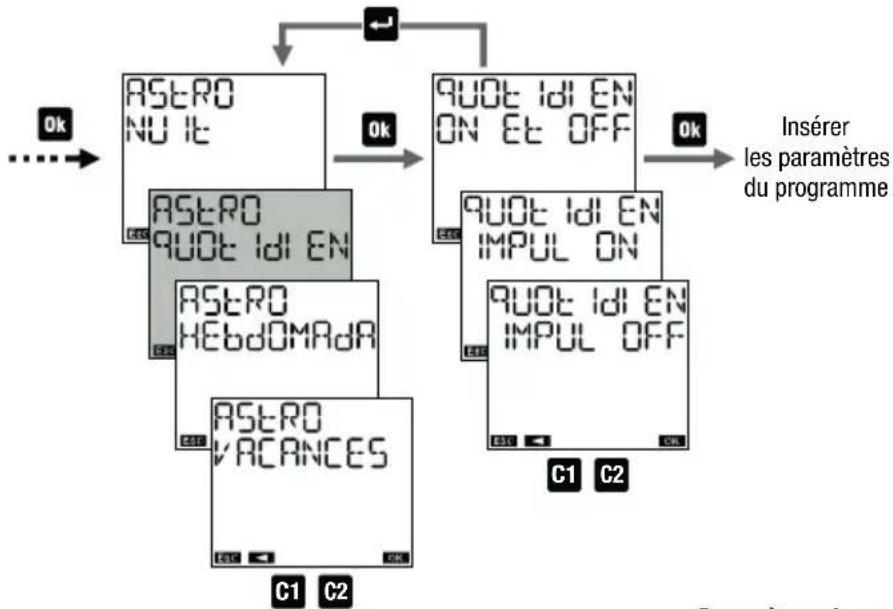

Menu Programme: nouveau astro journalier page 32

Menu Programme: nouveau astro hebdomadaire page 33

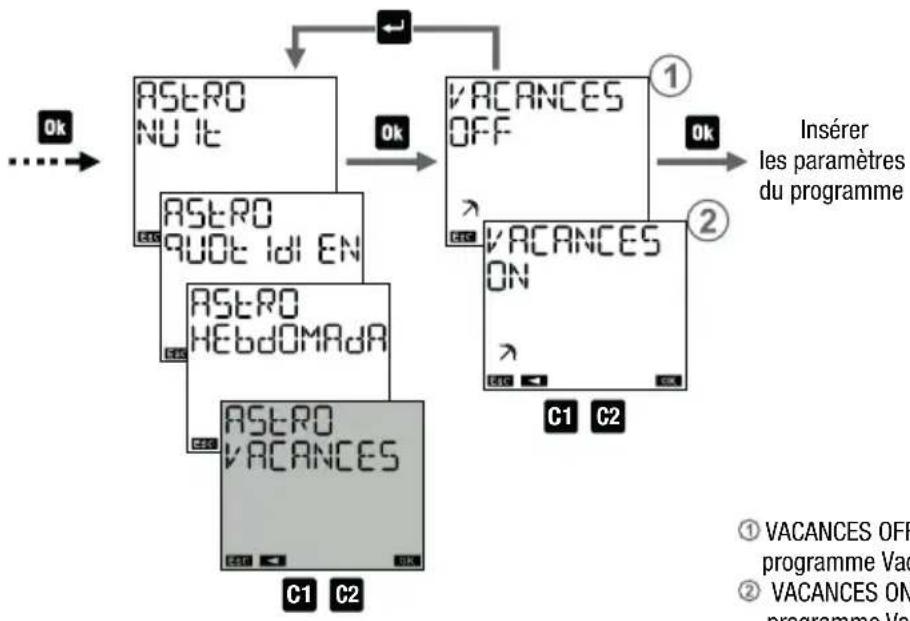

Menu Programme: nouveau astro vacances page 34

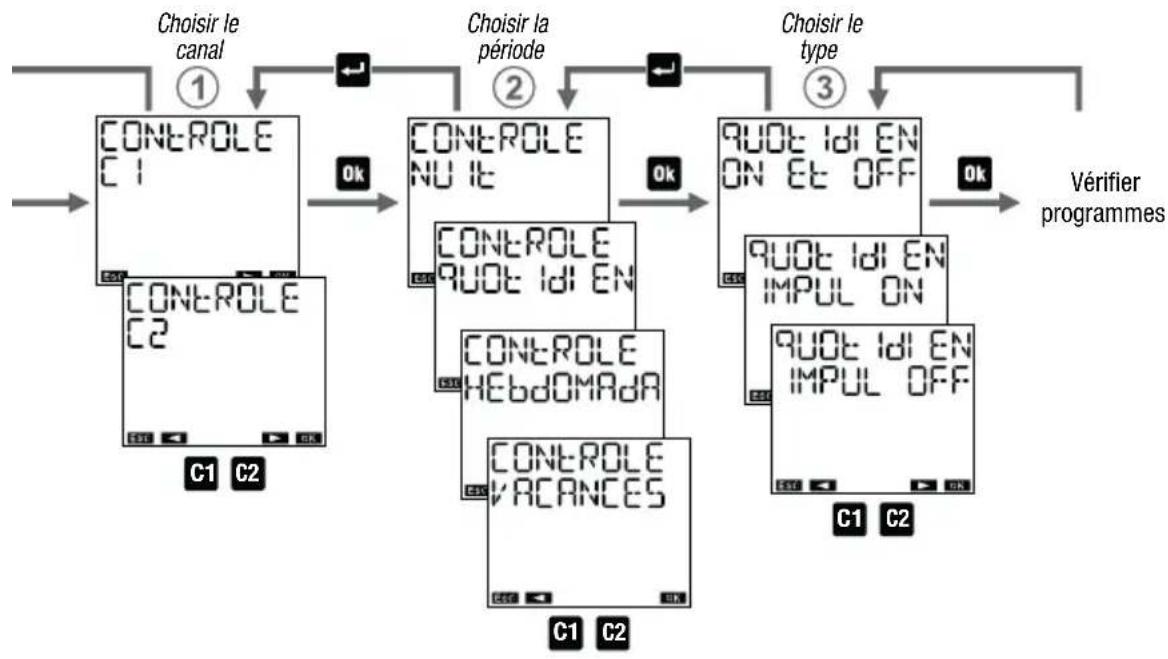

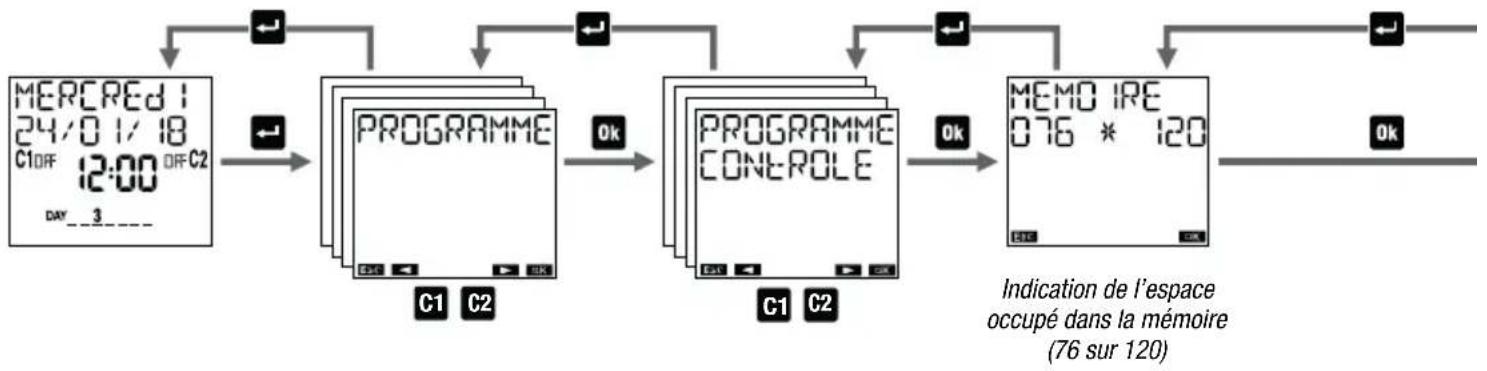

Menu Programme: vérifier

Menu Programme: modifier page 38

Menu Programme: copier

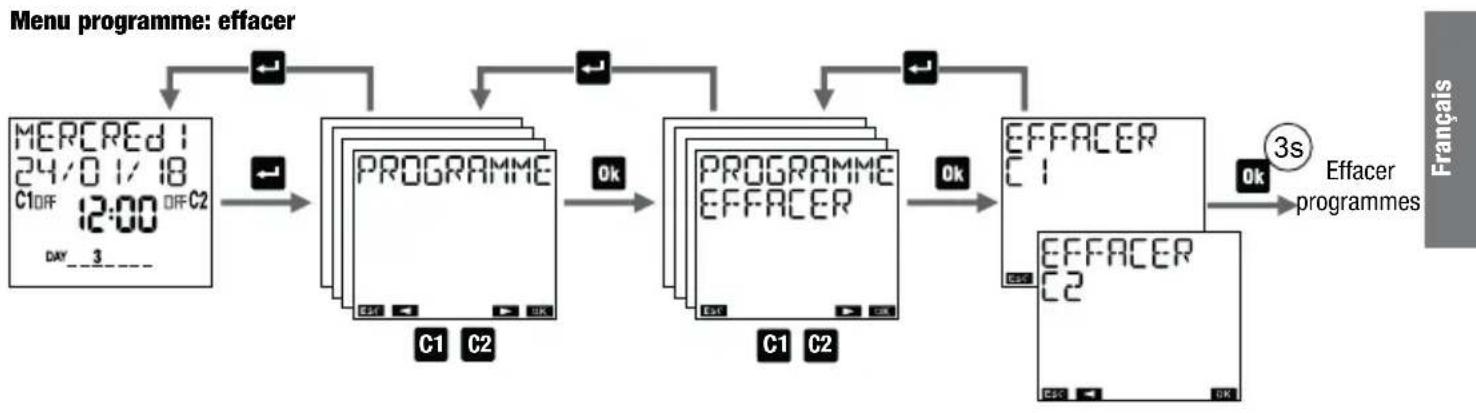

MenuProgramme:effacer page41

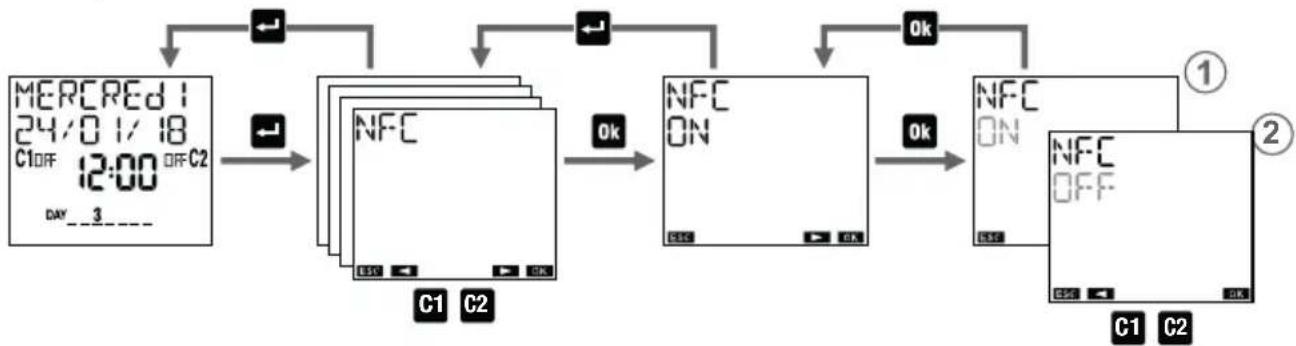

■ Menu NFC page 42
■ Menu du compteur horsaire page 43

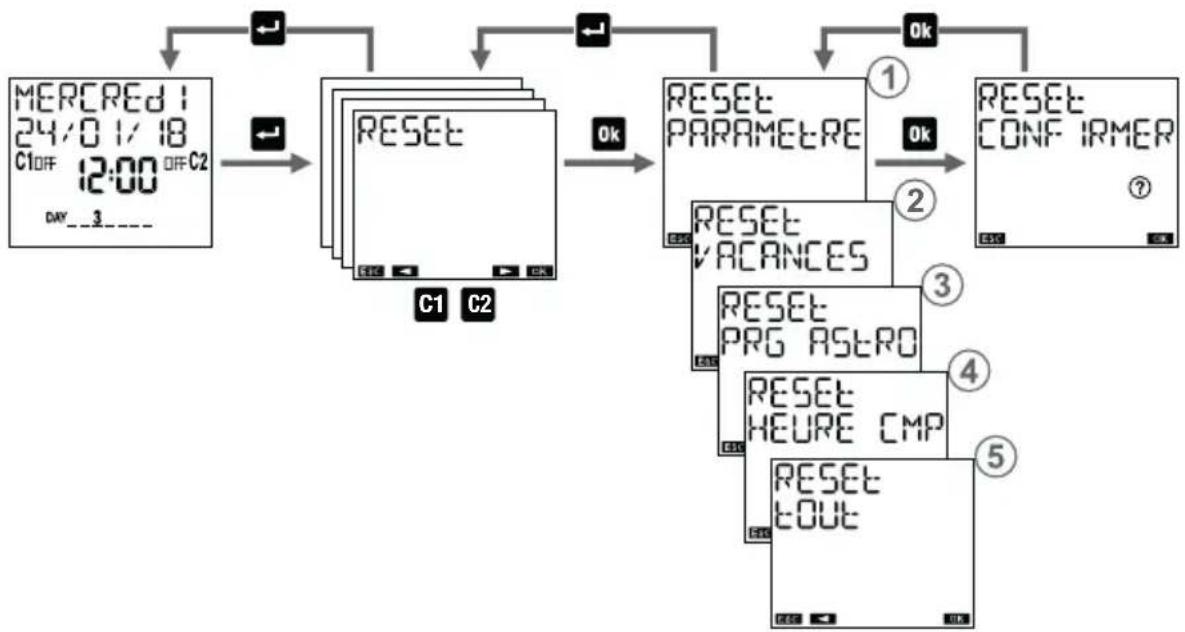

■ Menu du reset page 44
■ Menu du firmware page 46
■ Messages d'erreurs page 47
Gestion de la batterie page 48
Normes de reference page 48

MANUEL UTILISATEUR

Les horloges numériques de la série memo AST sont des dispositifs électroniques pour gérer les charges électriques entre les heures de coucher et de lever du soleil (programmation astronomique). Ils ont une interface NFC qui permet leur couplage avec des apparéils mobiles (smartphone ou tablette) et, grâce à l'application gratuite téléchargeable sur Google Play, il est possible d'effectuer la programmation et les réglages directement sur votre smartphone, puis transférer toutes les données sur l'horloge. La Procedure inverse est également possible, c'est-à-dire copier la programmation d'un horloge sur votre apparéil mobile.

La batterie de secours vous permit de conserver les parametes même en cas de panne de courant et peut etre remplacee par le couvercle au dos de I'horloge.

Les horloges de la série Memo sont des appareils electronicques qui efectuent des actions de type 1B, destinés à fonctionner dans des environnements de catégorie de surtension III et degré de pollution 2 selon la norme EN 60730-1.

Code Modèle Description

VE344800 memo AST1 Interrupteur crépusculaire astronomique à 1 canal avec interface NFC

VE343000 memo AST2 Interrupteur crépusculaire astronomique à 2 canaux avec interface NFC

CHARACTERISTIQUES TECHNIQUES

• Alimentation: 230 Vac (-15% ÷ +10%) 50 / 60Hz
• Consommation interne:
• memo AST1: 1W (3,5 VA)
• memo AST2: 1,5W (5,5 VA)
• Batterie de secours au lithium de type 3V CR2032 replacable)
  Sortie:
• memo AST1: 1 relais monostable en échange avec maximum charge commutable de 16 (10) A/250V
• memo AST2: 2 relais monostables en échange avec maximum charge commutable de 16 (10) A/ 250V
• Écran LCD avec rétroéclairage (actif avec alimentation de réseau électrique)
• Interface de communication NFC
  Programmes mémorables:
• memo AST1: 120 événements
• memo AST2: 120 événements (divisibles sur 2 canaux)
• Type d'actions: 1B
• Température de fonctionnement: -20 ÷ +50^ C
• Humidité de fonctionnement: 20 ÷ 90% sans condensation

• Température de stockage: -25°C ÷ + 70°C
  Boite: 2 modules DIN

• Degré de protection: IP20

• Isolation: renforcée entre les parties accessibles (avant) et toutes autres terminaux

AVERTISSEMENTS DE SÉCURITÉ

Pendant l'installation et l'utilisation du produit les exigences suivantes doivent être respectées:
1) Le produit doit être installé par un personnel qualifié en suivant scrupuleusement les schémas de raccordement fournis dans ce manuel
2) ÀpRES son installation, les bornes doivent être rendues inaccessibles sans outils spécifique.
3) Avant d'acceder aux bornes de raccordement, vérifier que les fils ne soient pas sous tension.
4) Ne pas brancher l'appareil ni le metre sous tension si I'une de ses parties est endommagée.
5) L'appareil doit être installé et mise en service conformément aux normes des systèmes électriques en vigueur.
6) Ne pas utiliser l'appareil à des fins autres que celles indiquées
7) Dans le système électrique en amont du produit, un dispositif de protection doit être installé contre les surintensités
8) Le produit peut être utilisé dans des environnementés avec catégorie de mesure lll et degré de pollution 2, selon la Norme CEI EN 60730-1

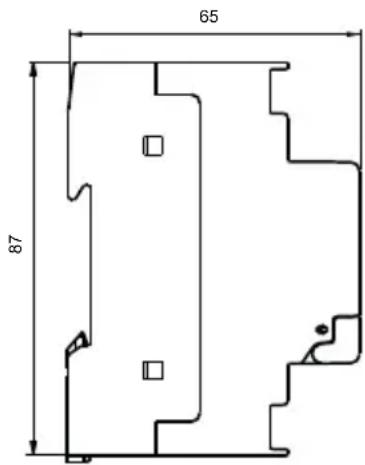

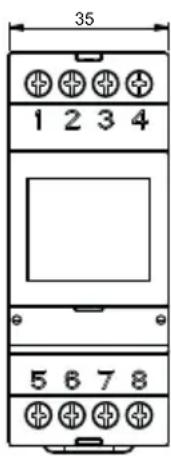

DIMENSIONS

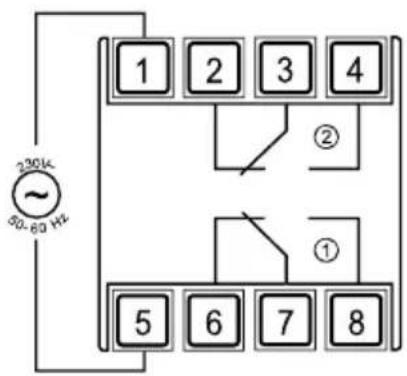

SCHEMAS DE RACCORDEMENT

Memo AST1 Memo AST2

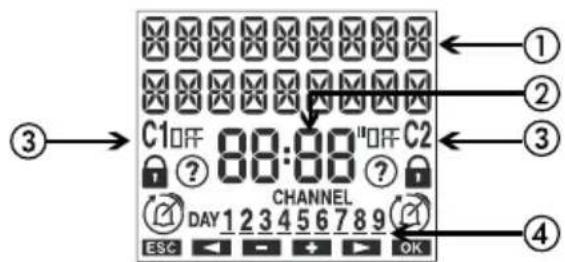

DESCRIPTION DE L'ECRAN ET DU CLAVIER

① Informations generales
② Affichage de l'heure
③ Indication de l'etat du canal 1/ canal 2 0_N / 0_F etat du canal
commutations bloquées
① commutations aléatoires actives
programme de vacances actif
programme d'impulsion actif
programme manuel actif
④ Indication du jour de la semaine (DAY)

⑤ Activer l'écran
Acceder au menu
ESC (1 niveau en arrêté)
⑥ Touche “C1”: diminuer les données/menu précédent/commutation canal 1/verrouillage canal 1 Touche “C2”: augmenter les données / menu suivant/commutation canal 2/verrouillage canal 2
(7) Confirmer la seLECTION
⑧ Réinitialisation hardware

Touche "0k" + "C1" (3 sec): commutation aléatoire du canal 1
Touche "0k" + "C2" (3 sec): commutation aléatoire canal 2

PREMIÈRE MISE EN SERVICE

• Une fois retire de l'emballage, le memo est désactivié: appuyez sur la touche et attendez quelques instantes pour activer l'écran
• La langue définie est l'italien. Pour la modifier, appuyez sur la touche pendant au moins 3 secondes. Choisissez parmi: italien, anglais, espagnol, français ou allemand et confirmez avec OK
• Effectuez les connexions en suivant les schémas de la page 5 de ce manuel
• Alimentez le memo: le retroéclairage s'allume en mode permanent.
• La présence de la batterie de secours permet au memo d'avoir la date et l'heure mises à jour. Pour définir les autres paramétres, procédez comme suit:

Date: - format: JJ/MM/AA
	- 1er jour de la semaine: lundi
Coordonnéesastronomiques:	- pays: Italie
	- ville: Agrigento
	- latitude: Nord (37° 19' 12")
	- longitude: Est (13° 34' 12")
Changement d'houred'étée: actif	- début de l'heured'étée: dernier dimanche de Marsà 02:00 heures
	- fin de l'heure d'étée: dernier dimanche d'octobre à 03:00 heures
Correction de l'heure: - lever du soleil +0:00-doucher du soleil: +0:00
Fuseau hora: +1:00 UTC
Commutations aléatoires:	- minimum: 1 minute
	- maximum: 5 minutes
Verrouillage du clavieravec code PIN:	désaktivé (--)
Interface NFC: active

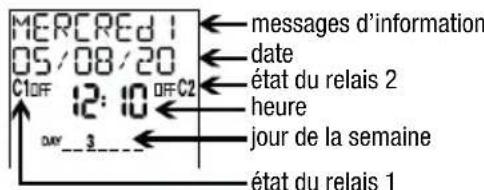

PAGE DE DÉMARRAGE (ou principale)

NOTE: l'interface NFC est active
uniquement lorsque le memo
affiche la page d'accueil
(principale).
Le champ d'action
de l'interface NFC est
volontairement limite: de sorte
que le memo et le smartphone
puissant communiquer, il est
necessaire de placer ce dernier
sur I'écran du memo.

Messages d'information

-jour de la semaine
code d'identification du produit et numero de série
- état de la batterie (uniquement si décharge)
-NO RESERU*

• Appuyez sur la touche

pour acceder aux menus du memo
C1 et C2 pour changer I'etat du canal 1
et du canal 2 (uniquement sur memo AST2)
Pour afficher les heures du lever du soleil et du coucher du soleil calculées

• Uniquement si le mémo n'est pas alimenté par le réseau électrique. Dans cette condition, le rétroéclairage n'est pas actif et le relais est en état d'arrêt.
  ** Les heures affichées prennt en compte toutes les valeurs de correction insérées (voir page 18).
  si l'écran affiche , cela signifie que l'heure de lever du soleil calculé est après l'heure du coucher du soleil si l'écran affiche , cette signifie que l'heure de lever du soleil calculé est avant 00h00 ou que l'heure du coucher du soleil calculé est après 23h59

Accedez au store de votre dispositif, installez et activez l'application gratuite Memo - Vemer.

-9- Manuelutilisateur memoASTNFC

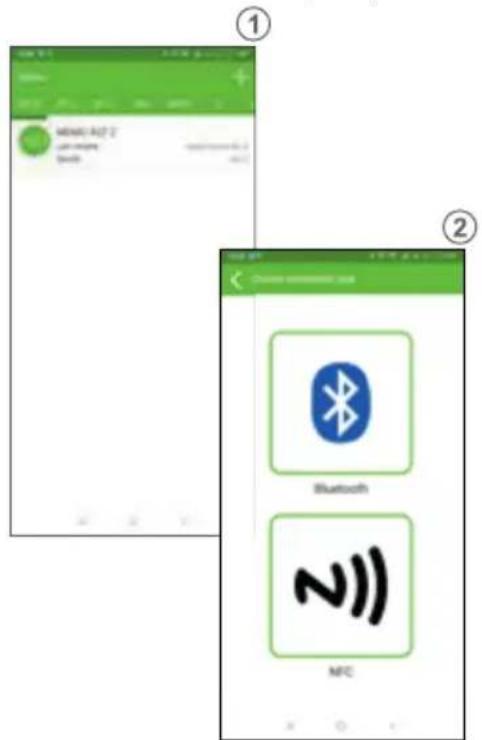

① Au demarrage, l'application affiche la liste des dispositifs memo associés (Bluetooth et NFC). Pour associer un nouveau memo NFC, appuyez sur le symbole + en haut a droite.
Dans l'écran "Choisissez le type de connexion", Sélectionnez NFC.

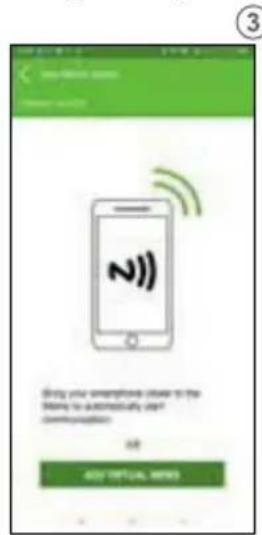

③ Placez le smartphone sur l'écran du memo à associer.

Note: chaque dispositif est identifié par le code produit (par exemple VE343000) et le numéro de série (par exemple 0000020).

Ces informations peuvent être consultées à partir de la page principale du memo.

Attention: assurez-vous que l'écran affiche la page principale (initiale), sinon l'interface NFC n'est pas active et le dispositif n'est pas visible.

Note: un memo virtuel peut etre creé a partir de cet ecran. Avec un memo virtuel, il est possible de creer des programmes sans avoir un memo. La programmation et les réglages du memo virtuel peuvent etre enregistrés dans l'application et puis transférés sur les memo.

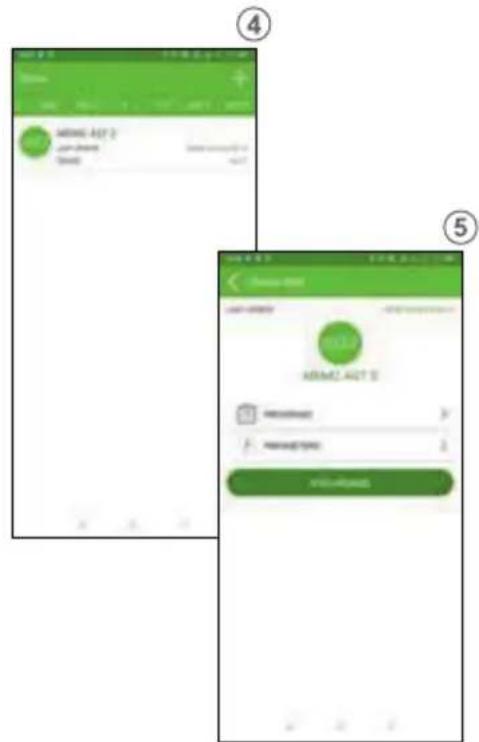

L'application affiche le memo detecté: faites un tap sur le memo pour terminer l'association. Une fois la procédure terminée, le memo est ajusté à la liste des dispositifs associés.

Selectionnez le memo sur lequel agir dans la liste des dispositifs associés.

⑤ L'application affiche la page de demarrage du memo selectionné, à partir de laquelle vous pouvez:

a. Créer de nouveaux programmes qui seront ensuite copés dans le memo
b. Afficher les paramètres et associier un alias (nom qui identifie le memo, tel que “memo AST2 Belluno”) au memo.

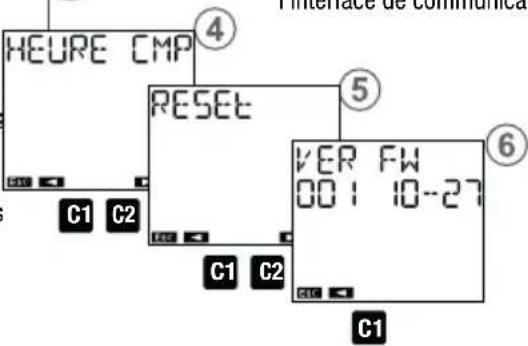

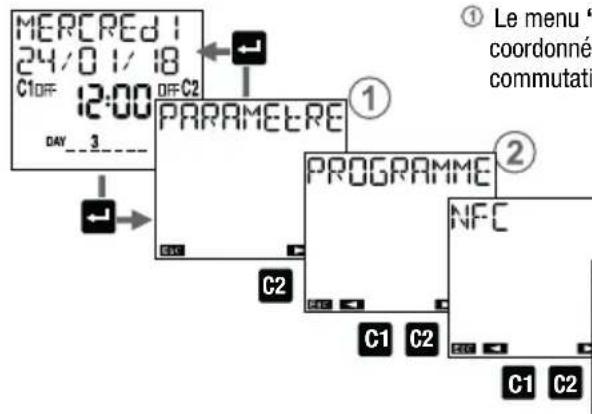

DESCRIPTION DU MENU

① Le menu “Paramétres” vous permet de changer: langue, date, heures, heures d'été, coordonnées astronomiques, durée minimum et maximum de l'intervalle entre deux commutations avec programme aléatoire, code PIN pour le verrouillage du clavier.

Le menu "Programmation" vous permet de définir un nouveau programme ou de vérifier, copier, modifier ou effacer un programme existant.

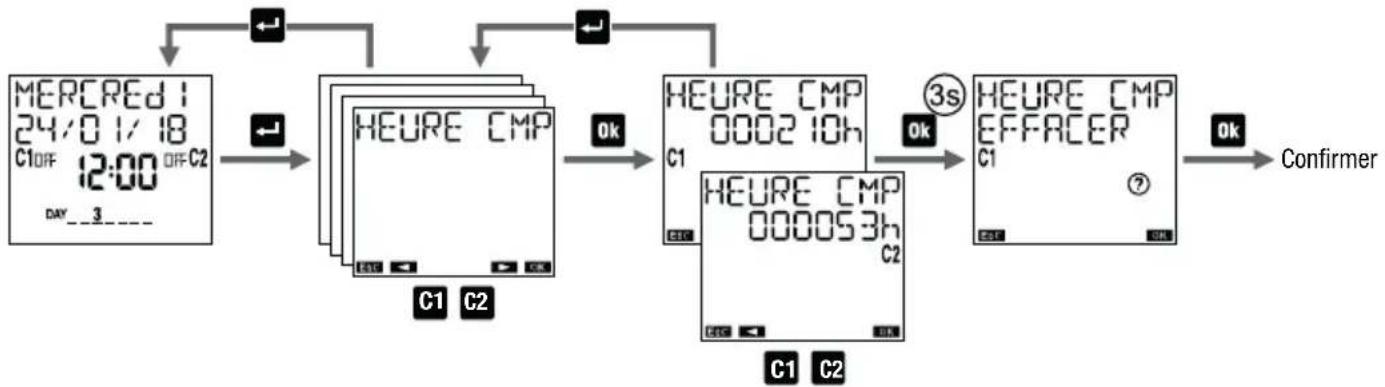

Le menu "Compteur hora" vous permet de vérifier les heures de fonctionnement (relais activé) des charges connectées aux relat.
Le menu "Reset" vous permet de réinitialiser les paramètres, les programmations effectuees, le compteur d'heures de fonctionnement.

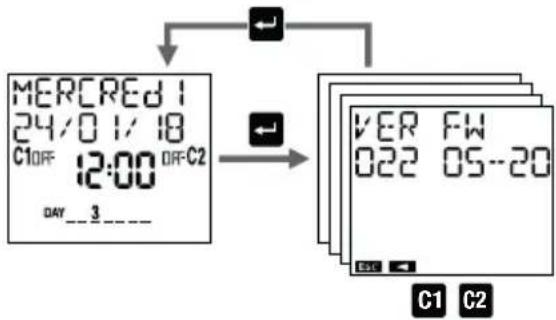

Lemenu"Ver FW" yous permiet de vérifier la version du firmware instalé sur le dispositif.

③ Le menu "NFC" you permiet d'activer l'interface de communication NFC.

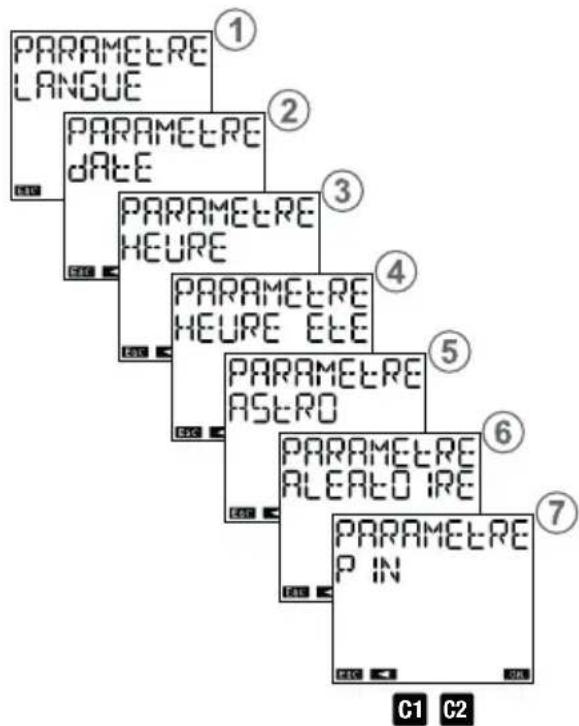

MENUDESPARAMETRES

Le menu «Paramétres» vous permet de visualiser et évientuellesment modifier les paramétres généraux de fonctionnement du memo, tels que:

③ langueue
② date
③ heure
④ changement d'heure d'etre automatique
⑤ position (coordonnées astronomiques)
6 durée de l'intervalle entre deux commutations aléatoires

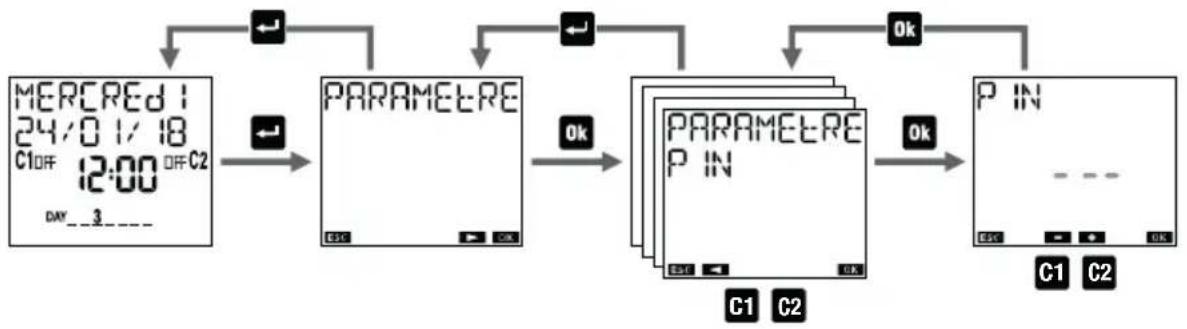

⑦ protection des touches par PIN

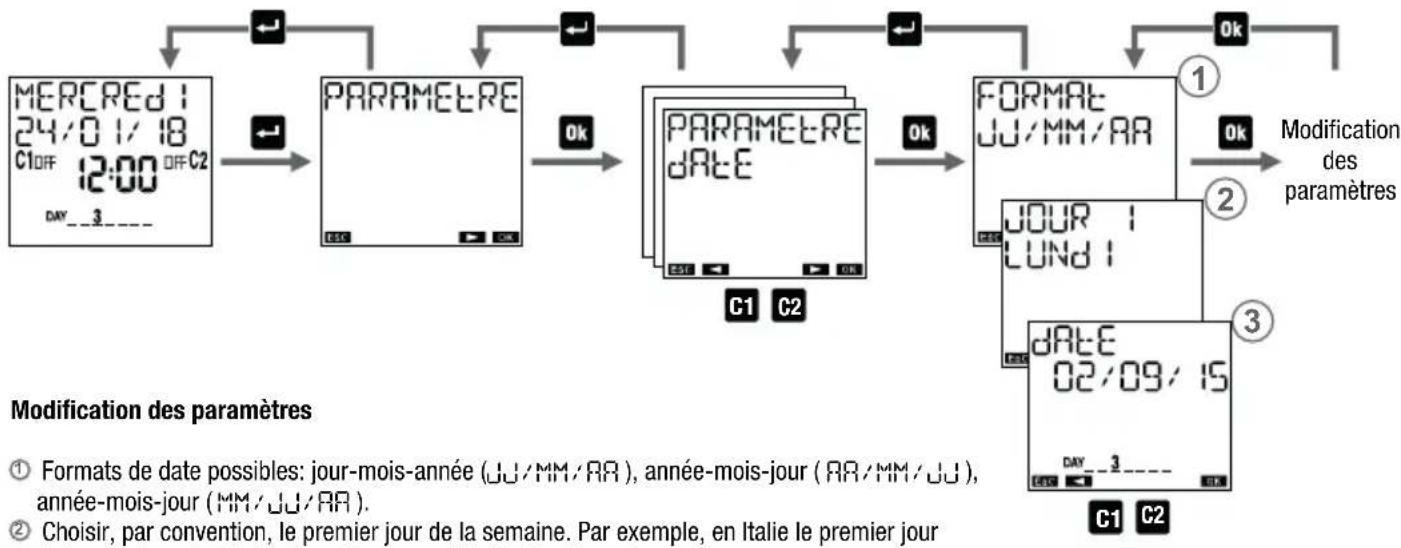

Menu de réglage de la date

Modification des paramètres

Formats de date possibles: jour-mois-année (JU/MM/RR), année-mois-jour (RR/MM/JJ), année-mois-jour (MM/UGR).
Choisir, par convention, le premier jour de laSEMaine. Par exemple, en Italie le premier jour de laSEMaine c'est le lundi, au Royaume-Uni c'est le dimanche.
Entrer la date: jour, mois, année.

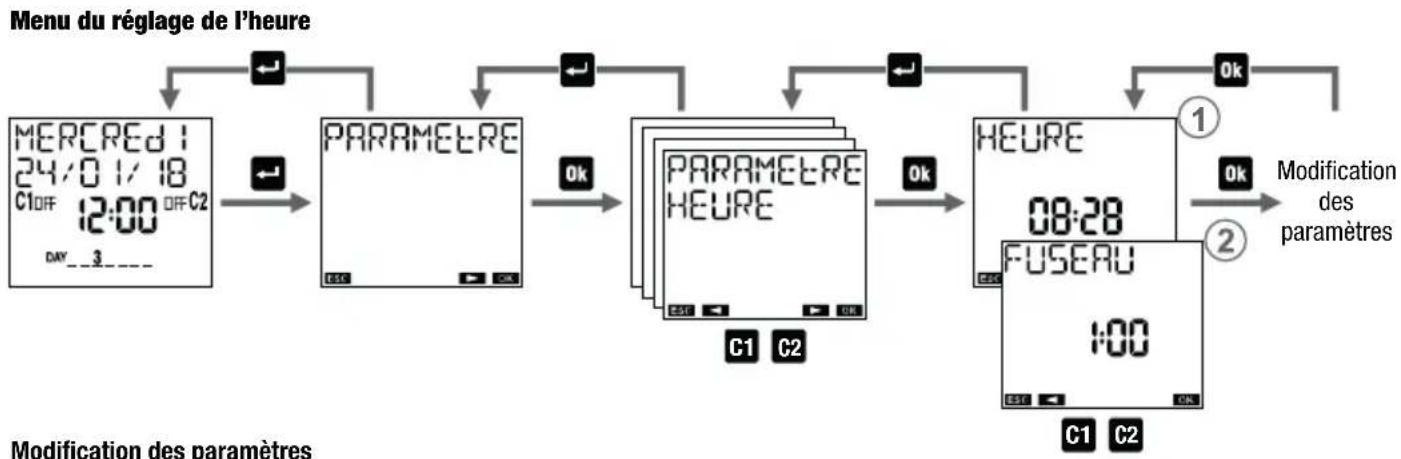

Regler l'heure: heures, minutes.
Régler le fuseau horsaire. Valeurs possibles: -14: 00 ÷ +14: 00 par incréments de 15 minutes. Pour l'Italie, régler +1: 00.

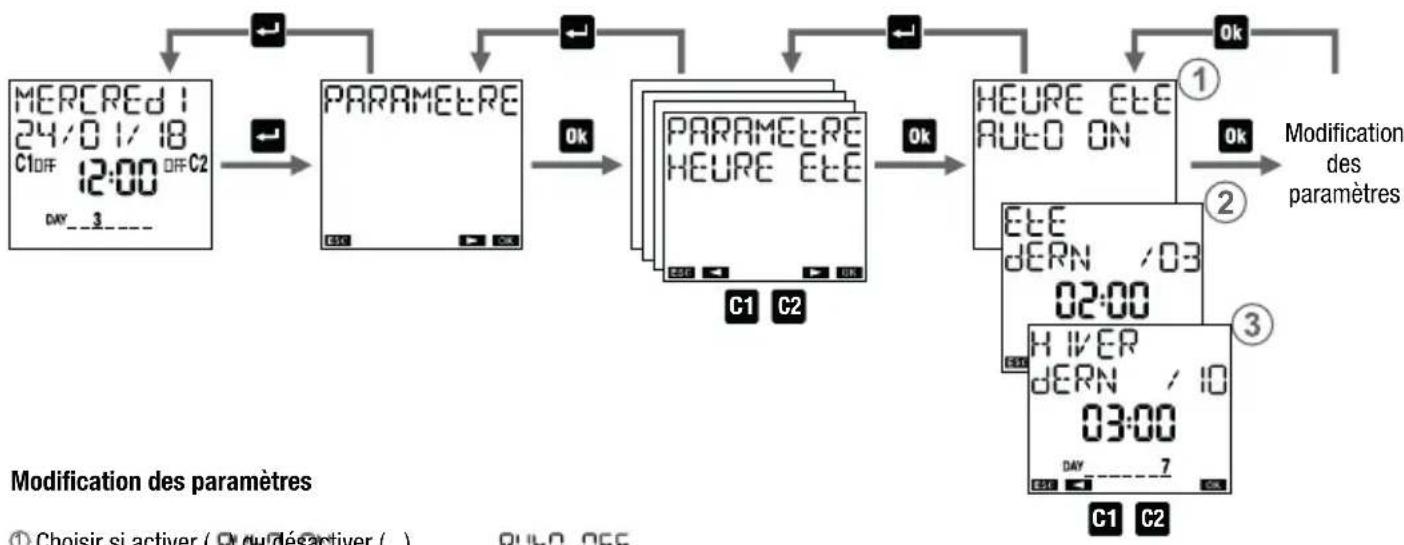

Menu de réglage du changement d'heure étediver

Le changement de l'heure d'eté à l'hourd hiver et vice versa peut avoir lieu automatiquement. Dans ce cas, le memo:

• augmente d'une heures dans le passage de l'heure d'hiver à l'heure d'établié
• diminue d'une heures dans le passage de l'heure d'etre à l'heure d'hiver

Pour chaque changement il est nécessaire de préciser:

la semaine du mois au cours de laquelle le changement de l'heure a lieu (première, deuxieme, troisieme, quatrième, dernière)

le jour de la semaine (lundi: 1, mardi: 2, ...)

le mois I'heure et les minutes

Par exemple, en Italie l'heure d'etecnnc le dernier (ERN) dimanche (7) de mars (D hcs et se termine le dernier (DERN) dimanche (7) d'octobre (a a.

Français

① Choisir sa activer（du desactiver（）
le changement d'heure automatique.
Régler la date et l'heure du changement d'heure d'hiver-été.
Régler la date et l'heure du changement d'heure d'été-hiver.

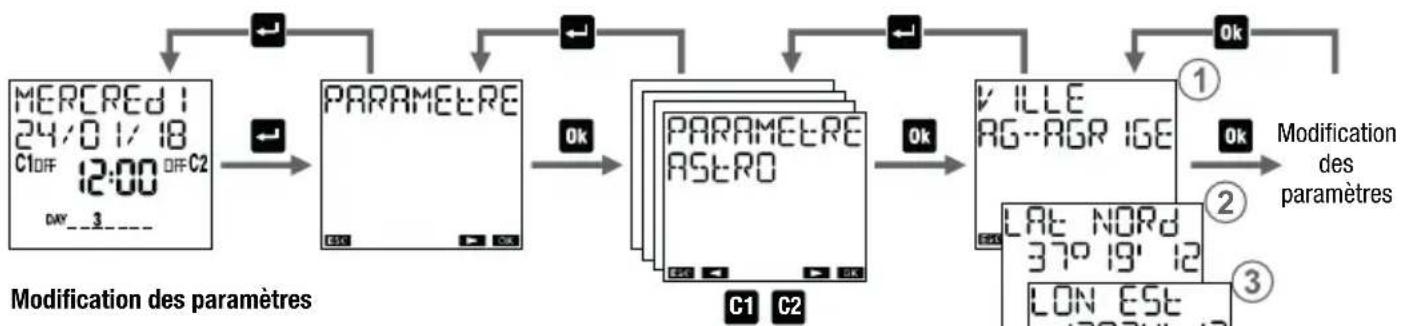

Menu de réglage des coordonnées astronomiques

Le réglage des coordonnées géographiques du lieu d'installation permet au memo de calculer, pour chaque jour de l'année, les heures de lever et de coucher du soleil. Pour simplifier la procédure, les coordonnées des lieux indiqués ci-dessous sont stockées dans le memo; si vous localité en fait partie, vous pouvez la sélectionner dans le menu ①, sinon vous devez entrser les coordonnées de latitude et de longitude (menu ② ③).

Note: L'écran à l' étape① affiche “-----” si les coordonnées ont été saisies manuellement.

Lieux enregistrés dans le memo: - Italie: toutes les provinces

• Royaume-Uni: Cardiff, Belfast, Edimbourg, Londres
• Espagne: Barcelona, Madrid, Seville, Valence
• France: Lyon, Marseille, Paris, Toulouse
• Allemagne: Berlin, Hambourg, Cologne, Munich

La correction des heures de lever et de coucher du soleil est utile dans le cas d'applications qui nécessit l'allumage de lumieres dans des lieux particuliers. Il est en effet possible que la presence d'éléments perturbateurs, tels que les montagnes, puisse influencer les heures réelles de lever et de coucher du soleil, obligeant à anticiper ou retarder les temps calculés de quelques minutes.

Le crépuscule est l'intervalle de temps avant le lever du soleil, ou après le coucher du soleil, caractérisé par la permanence de la lumière due à la diffusion par l'atmosphère de la lumière solaire. Dans ces intervalles de temps, il est possible de désigner clairément les objets et de mener des activités de plein air sans utiliser d'éclairage supplémentaire. Pour cette raison, dans certaines applications, il est plus intéressant de prendre comme temps d'allumage et d'extinction le crépuscule (civil) à la place du lever et du coucher du soleil. Avec le memo, vous pouvez désir d'activer/désactiver les charges en fonction des heures de lever et de coucher du soleil ou en fonction du crépuscule civil. La correction des heures calculées s'applique également aux heures crépusculaires. Pour afficher l'heure d'allumage (coucher du soleil) et l'hourd'extinction (lever du soleil) calculées, appuyez sur la touche (voir page 8).

① Choiser le lieu d'installation. S'il n'est pas present, passez aux étapes et ③
Régler la latitude du lieu d'installation.
③ Régler la longitude du lieu d'installation.
Régler une correction possible de l'heure de lever du soleil calculée. Valeurs positives pour retarder, valeurs négatives pour anticiper.
⑤ Régler une correction possible de l'heure de coucher du soleil calculée. Valeurs positives pour retarder, valeurs négatives pour anticiper.
Choisir comme heures de commutation le crépuscule civil (C IV IL 5) à la place des heures de lever et de coucher du soleil (C IV IL N).

Menu de réglage des commutations aléatoires

La fonction "commutation aléatoire" (activée avec la combinaison de touches décrite à la page 6) permet au relais sur lequel elle est active de commuter automatiquement et à des intervalles de temps aléatoires. Ce menu permet de définir la durée minimum et maximum de l'intervalle de temps entre deux commutations aléatoires. Par défaut, la durée minimum est de 1 minute, la durée maximum est de 5 minutes.

Modification des paramètres

© Regler la durée minimum. Il est possible de regler des valeurs entre 1 minute et la durée maximum.
Régler la durée maximum. Il est possible de définir des valeurs compris entre la durée minimum et 23 h 59.

Note: en reglant la durée minimum égale à la durée maximum, les commutations auront lieu à des intervalles de temps fixes.

Menu de réglage de la protection PIN

Le code de protection (PIN) vous permet de verrouiller le clavier et d'empêcher les modifications par des personnes non autorisées. Lorsque la protection par code PIN est activée, en appuyant sur n'arrête qu'elle touche, vous doivent entrser le code PIN: si vous entrez le code PIN correct, le clavier se déverrouille; après 3 minutes sans appuyer sur une touche, le clavier se verrouille automatiquement.

Pour activer la protection par PIN:

• régler une valeur entre 000 et 999

Pour désactiver la protection par PIN:

• régler “---” (situé avant 000 ou après 999)

Note: si vous perdez votre code PIN, vous devez effectuer une réinitialisation de l'hardware pour déverrouiller le memo (voir page 44).

MENUPROGRAMME

Le menu "programme" vous permet de:

① creer un nouveau programme
② vérifier les programmes créés
③ modifier ou effacer un programme créé
④ copier tous les programmes du canal 1 sur le canal 2 et vice versa (uniquement pour memo AST2)
③ effacer tous les programmes d'un canal

Sélection des jours

faites defiler les jours de la semaine de 1 à 7:

• en appuyant sur la touche pour passer au jour suivant sans seLECTIONner le jour en cours
• en appuyant sur la touche pour selectionner/deselectionner le jour en cours et passer au suivant

Memo AST exécut des programmes de type astronomique, c'est-à-dire dans l'intervalle délimité par le coucher et le lever du soleil*: ON / OFF, impulsion ON, impulsion OFF, vacances, programmes de nuit (voir pages 30-31). Les commutations ON avant le coucher du soleil sont effectuees au coucher du soleil, les commutations OFF régles après le lever du soleil sont effectuees au lever du soleil (à l'exception de certains programmes de nuit qui peuvent etre actives ou désactivés pendant la journee. Voir page 30).

• les heures de lever et de coucher du soleil sont automatiquement calculées par le memo en fonction des coordonnées géographiques définies lors de l'installation. Au lieu des heures de lever et de coucher du soleil, les heures de crépuscule civile peuvent être utilisées (voir page 18).

Types de programmes

Programme MARCHE/ARRET: consiste en une commutation du relais sur ON et une commutation ulterieure du relais sur OFF. Il peut avoir une periode quotidienne (tous les jours avec les memes modalités), hebdomadaire (chaque semaine avec les memes modalités).
Programme IMPULSION ON: il s'agit d'une commutation du relais sur ON pour une durée maximum de 59 secondes. Il peut avoir une période quotidienne (tous les jours avec les mêmes modalités), hebdomàtaire (chaque semaine avec les mêmes modalités).
- Programme IMPULSION OFF: il s'agit d'une commutation du relais sur OFF pour une durée maximum de 59 secondes. Il peut avoir une période quotidienne (tous les jours avec les mêmes modalités), hebdomadaire (chaque semaine avec les mêmes modalités).
- Programme VACANCES: il s'agit d'une période de temps déliminée par une heures de début et une heures de fin pendant laquelle toutes les commutations programmées (de ce canal) sont désactivées. Le relais reste en position OFF (vacances OFF) ou en position ON (vacances ON).

Important: les impulsions ON et OFF ne peuvent pas coexistier sur le même canal (si une impulsion ON est déjà presente, il n'est pas possible d'enregistrer une impulsion OFF et vice versa).
Important: les programmes vacances ON et les programmes vacances OFF ne peuvent pas coexistier sur le même canal (si un programme vacances ON est déjà present, il n'est pas possible d'enregistrer un programme vacances OFF et vice versa).

Priorités des programmes

La priorite des programmes définit comment le memo gère le cas ou des programmes avec une période différente s'excutent dans le même moment (1 indique une priorité plus élevé).

Programme	Date*	Annel	Mensel		Hebdomadaire
Vacance 1
Nuit				2
Impulsion				3
On/Off				4	5

Journalier

• Date: sélectionner le jour, le mois, l'année (programme exécuté “une fois dans la vie du produit”). Si vous ne spécifie pas le mois, le programme s'exécuté tous les jours xx de tous les mois de l'année spécifiée.

Priorité du programme marche/arrêt

Dans le cas où, sur le même canal, il y a des programmes marche/arrêt avec une période différente (quotidienne ou hebdomàtaire) à effectuer le même jour, seul le programme avec la priorité la plus élevé s'exécuté.

À partir de cet exemple, il est possible de voir que l'évenement quotidien du lundi n'est pas exécuté parce que pendant le même jour est prévu le début du programme hebdomadaire (meme si le programme journalier du lundi commence et se termine avant le

début du programme hebdomadaire). Au lieu de cela, s'exécuté le programme journalier du dimanche parce que c'est le seul en cours pour ce jour-là.

Programme vacancies

Le programme vacances commence et se termine exactement aux heures spécifiées.

③ Choisir le canal à programmer (uniquement pour memo AST2)

Menu Programme: nouveau astro nuit

Comment selectionner les nuits

faites défilier les nuits de la période de la première (1-2) jusqu'à la dernière (7-1):
- en appuyant sur la touche C2 pour passer à la nuit suivante sans Sélectionner la nuit en cours
- en appuyant sur la touche ou pour selectionner/deselectionner la nuit en cours et passer à la suivante

Comment interprête la selection

Si la nuit entre les jours A et B est selectionnee, alors le jour A est activé et souligné tandis que le jour B est activé (non souligné). Exemples de selection:

DAY12345 Nuits selectionnées: entre les jours 1 et 2, entre les jours 2 et 3, entre les jours 3 et 4, entre les jours 4 et 5

DAY12345 Nuits selectionnées: entre les jours 1 et 2, entre les jours 2 et 3, entre les jours 4 et 5

DAY1234 7 Nuits selectionnées: entre les jours 1 et 2, entre les jours 3 et 4, entre les jours 7 et 1

Allumage au coucher du soleil, extinction au lever du soleil. Aucun paramètre requis.

Eteint du crepuscule a laube.
Aucun parametre requis.

• Si I'heur d'extinction precede le coucher du soleil, la commutation n'est pas effectuee. Si I'heur d'allumage est apres le lever du soleil, la commutation n'est pas efectuee
  L'allumage dure pendant tout l'intervalle de temps régle (meme si l'heure d'extinction est après le lever du soleil).
  * L'allumage a lieu avant le lever du soleil pendant tout l'intervalle de temps régle (meme si l'heure d'allumage est avant le coucher du soleil).

Allumage au coucher du soleil, extinction pendant la nuit. Allumage pendant la nuit, extinction à l'aube.
Choisir l'un des 3 cas suivants:

Allumage au coucher du soleil, extinction à une heures régiable. Allumage à une heures régiable, extinction au lever du soleil. (*)

Allumage au coucher du soleil, extinction après un intervalle de temps régliable.
Allumage avant l'aube d'un intervalle du temps régliable, extinction au lever du soleil

Allumage au coucher du soleil pendant une courte durée (impulsion, max 59 secondes) régiable.
Allumage au lever du soleil pendant une courte durée (impulsion, max 59 secondes) régiable.

Allumage au coucher du soleil, extinction pendant la nuit.
Choisir l'un des 3 cas suivants:

Allumage au coucher du soleil, extinction à une heures régliable. (^)^(*)

Allumage au coucher du soleil,
extinction après un intervalle de temps régliable (^**)

Allumage au coucher du soleil pendant une courte durée (impulsion, max 59 secondes) régliable.

Allumage pendant la nuit, extinction au lever du soleil.
Choisir l'un des 3 cas suivants:

Allumage à une heures régliable,
extinction au lever du soleil. (*)

Allumage avant le lever du soleil d'un intervalle de temps régiable, extinction au lever du soleil. (^**)

Allumage au lever du soleil pendant une courte durée (impulsion, max 59 secondes) régliable.

Menu Programme: nouveau astro journalier

Paramètres du programme

• marche/arrêt: heures de marche et heures d'arrêt
• impulsion ON: heures et durée de l'impulsion (max 59 secondes)
  impulsion OFF: heures and durations de l'impulsion (max 59 secondes)

Menu Programme: nouveau astro hebdomadaire

Manuel utilisematre memo AST NFC

Paramètres du programme

• marche/arrêt: jour (ou jours) et heures de marche, jour (ou jours) et heures d'arrêt
  impulsion ON: jour (ou jours) et heures de l'impulsion, durée de l'impulsion (max 59 secondes)
• impulsion OFF: jour (ou jours)* et heures de l'impulsion, durée de l'impulsion (max 59 secondes)
• voir « Sélection des jours» à la p. 23

Menu Programme: nouveau astro vacances

① VACANCES OFF: le reliais reste OFF du début à la fin du programme Vacances.
VACANCES ON: le relais reste ON du début à la fin du programme Vacances

Paramètres du programme

• début du programme
• fin du programme

Comment désir le jour (ou les jours) dans un programme astro vacances

① pour régler le programme:

Dans la première, deuxieme, troisieme, quatreieme ou derniere semaine du mois dans le/les jour(s) (lundi, ...) de la semaine qui vient d'être spécifiée

du mois spécifique (MM pour tous les mois)

de I'année specifiee (RR pour toutes les années)

Note: dans ce cas, le programme vacances doit commencer et se terminer le même jour. Sinon, il sera signalé ERREURO 10.

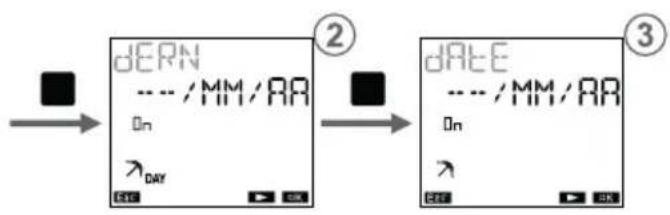

2 pour regler le programme le dernier jour:

---/MM/RR de tous les mois de toutes les années
---YY/AR du mois YY spécifié de toutes les années
- MM/ZZ de tous les mois de l'année ZZ spécifiée
---YY:ZZ du mois YY spécifié l'année ZZ spécifiée
3 pour regler le programme au jour XX (1,2,3...):
xx/MM/RA de tous les mois de toutes les années
xx/yy/RA du mois YY spécifié de toutes les années
xx/MM/ZZ de tous les mois de I'année ZZ spécifiée
xx/yy/zz du mois YY spécifié de l'année ZZ spécifiée

Menu Programme: vérifier

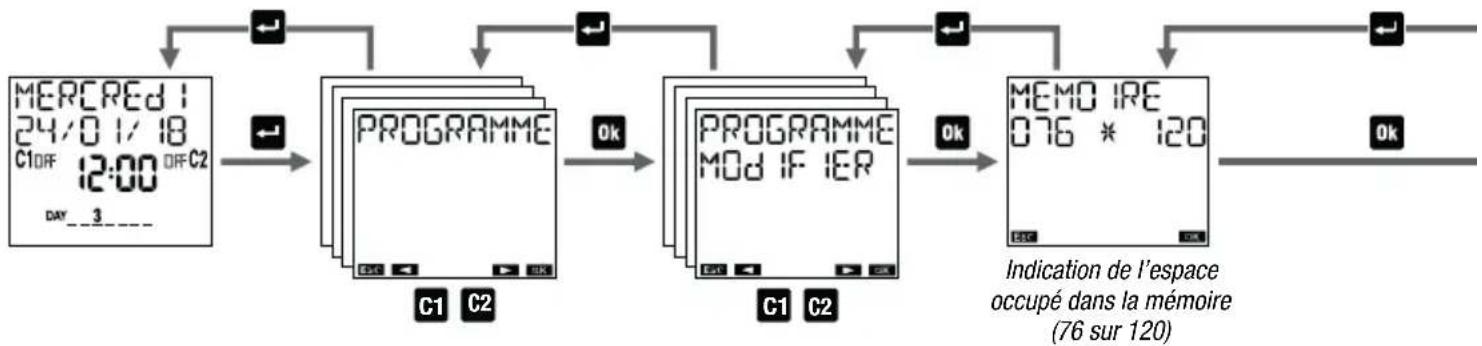

Comment vérifier un programme

① faisir le canal (uniquement pour memo AST2)
② besoini: journaliere, hebdomadaire, vacances, nuit.
③ besoinle type: marche/arrét, impulsion ON, impulsion OFF ou programme nuit.

Note: un programme nécessite de plusieurs écans pour être affchéé:

• appuyez sur la touche OK pour passer de la première à la deuxième partie du même programme
• appuyer sur les touches c1 et c2 pour passer d'un programme à un autre

Menu Programme: modifier

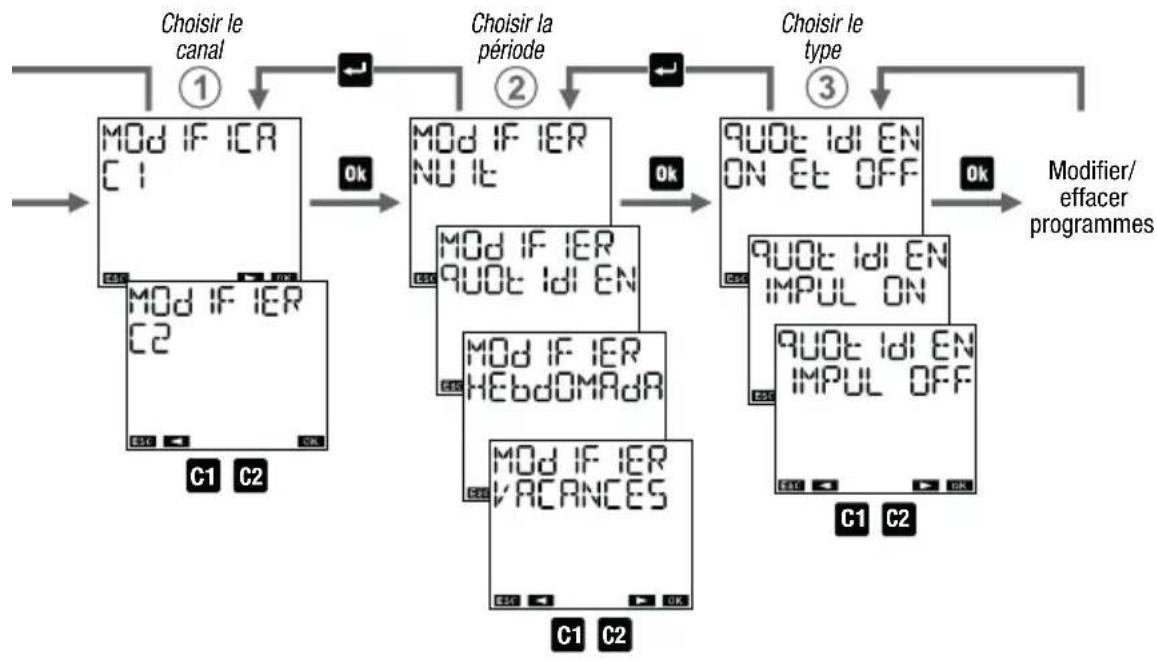

Comment modifier ou effacer un programme

① whichever le canal (uniquement pour memo AST2)
② besoinir la période:journaliere,hebdomadaire,annuelle,vacances,nuit.
③ besoin le type: marche/arrêt, impulsion ON, impulsion OFF ou un programme nuit.

Note: un programme nécessite l'affichage de plusieurs écrans:

• appuyez sur la touche pour passer de la première à la deuxième partie du même programme
• appuyez sur les touches 1 et 2 pour passer d'un programme à un autre

Pour modifier: appuyez longuemment (au moins 3 secondes) sur la touche OK

Pour effacer: appuyez longuement (au moins 3 secondes) et simultanement les touches 0x et

Le menu "copier" yous per met de copier les programmes d'un canal (canal origine) vers l'autre canal (canal de destination). Note: les programmes precedemment enregistrés sur le canal de destination seront supprimés.

Le menu «effacer» vous permet d'effacer tous les programmes enregistrés sur le canal spécifique. Note: pour effacer un seul programme, voir le menu "modifier" (page 38).

MENUNFC

Le menu NFC vous permet d'activer ou de désactiver l'interface NFC.

Pour activer l'interface NFC:

③ activenFNCON

Attention: pour que l'interface NFC soit active, le memo doit afficher la page principale (voir page 8). L'interface NFC donc n'est pas active pendant la navigation dans les menus du memo. Pour assurer une communication stable, posez le smartphone sur l'écran du memo.

Pour désactiver l'interface NFC:

② désactiver NFC

De cette manière, aucune communication ne peut avoir lieu entre votre apparéil et le memo.

Le memo fonctionne avec les paramètres et les programmes déjà définis; toute modification ou création de nouveaux programmes doit être fait en agissant directement sur le clavier du memo.

MENUCOMPTEURHORAIRE

Le menu «compteur d'heures» permet de visualiser les heures d'utilisation (relais ON) des charges connectées. La valeur maximum du compteur est de 99999 heures (environ 11 ans); atteint la limite maximum, le compteur se réinitialise automatiquement.

Pour réinitialiser un compteur:

1. selectionnez le canal souhaite (uniquement pour memo AST2)
2. appuyez sur la touche ok pendant 3 secondes jusqu'à ce que l'écran affiche “ HEURE CMP EFFACER ②
3. confirmez en appuyant sur la touche (appuyez sur la touche pour quitter sans réinitialiser)

Note: il est possible de réinitialiser tous les compteurs en même temps à partir du menu «Reset» (voir page 44).

-43-

Manuel utilisematre memo AST NFC

MENURESET

Le menu "reset" vous permet de restaurer l'etat initial de l'appareil.

Réinitialisations disponibles:

① Reset paramètres : supprime tous les paramètres définis (à l'exception de la langue et du code PIN)
② Reset programmes vacances: supprime tous les programmes de vacances enregistrés
③ Reset programmes astro: supprime tous les programmes astronomiques enregistrés
Reset compteur d'heures: réinitialise les compteurs d'heures de tous les canaux
Reset tout: effectuez toutes les réinitialisations susmentionnées et supprimez la langue et le code PIN de protection

Il existe également une autre réinitialisation, de type matériel, qui permet de redémarrer l'appareil s'il répond à des pressions sur les touches de manière inattendue, sans perdre les réglages/programmation effectuels (seules la date et l'heure sont perdues).

Pour effectuer un reset hardware:

1. appuyez sur la touche "R" avec un objet pointu

Le reset hardware est également utile si vous oubliez le code PIN de protection. La réinitialisation, en fait, déverrouille le clavier pendant 3 minutes, le temps suffisant pour acceder au menu approprié et consulter/désactiver le code PIN.

MENUFIRMWARE

Affiche la version du firmware installé sur l'appareil, où:

022 représenté l'indice de révision

05 représenté le mois

20 représenté le jour

MESSAGESD'ERREUR

Pendant le réglage des programmes, en cas d'incohérence, peuvent apparaitre les messages d'erreur suivants:

ERPREUROO Événements ON et OFF avec une fréquence différente (chaque événement ON doit avoir un événement OFF)

ERREUR002 Evénements ON et OFF concomitants du même programme

ERREUR003 Deux ou plusieurs événements ON consécutifs du même programme / Deux ou plusieurs événements OFF consécutifs du même programme

ERPREUROO4 Date invalide

ERPREUROOS Memoire insuffisante

ERREURO6 Essayer de définir une impulsion ON sur un canal dans lequel une impulsion OFF est déjà stockée (voir page 25)

ERREUR007 Essayer de définir une impulsion OFF sur un canal dans lequel une impulsion ON est déjà stockée (voir page 25)

ERPREUROOB Essayer de définir un programme vacances ON sur un canal dans lequel un programme vacances est déjà stocké (voir page 25)

ERREUR009 Essayer de définir un programme vacances OFF sur un canal ou un programme vacances est deja stocké (voir page 25)

ERREURO 10 Essayer de définir un programme vacances avec des événements ON et OFF pendant des jours différents de la semaine (voir page 31)

ERREURO30 Erreur d'accès à la mémoire*

• Dans ce cas, effectuez un reset hardware (voir page 44). Si l'erreur persiste, contactez le service d'assistance technique Vemer (tel. [phone]).

REEMPLACEMENT DE LA PILE

Lorsque la batterie est presque décharge, la première ligne du l'écran affichera bARTER IE.

Dans ce cas, remplacez la batterie des que possible.

Utilisez uniquement des piles de type CR2032.

Pour remplacer la batterie:

• débranchez l'alimentation
• retirez le couvercle du compartment des piles en le tournant dans le sens antihoraire et remplacez la batterie
• remonter le couvercle en le tournant dans le sens horaire
• connecter l'alimentation

Attention: n'utilise pas d'objets métalliques (teils que tournevis) pour retarder la batterie car cela pourrait provoquer l'annulation de la réserve de charge et en conséquence la date et l'heure seront perdues.

Attention: afin de ne pas perdre le réglage de la date et de l'heure, il est nécessaire de replacer la batterie dans 60 secondes (en l'absence d'alimentation électrique).

Jeter les piles épuisées en respectant la réglementation des lois en vigueur en matière d'élimination des déchets dangereux

NORMES DE RÉFERENCE

La conformité aux Directives Européennes

2014/35/EU (LVD)

2014/30/UE (E.M.C.D.)

est déclaré en reference à la Norma harmonisée:

EN 60730-2-7

Vemer

Vemer S.p.A.

I-32032 Feltre (BL) · Via Camp Lonc, 16

e-mail: [e-mail] - web site: www.vemer.it

09-2020
