EV92 - Chaudière de chauffage central Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur électronique pour chaudière de chauffage central
Marque	Fantini Cosmi
Modèle	EV92
Catégorie	Chaudière de chauffage central
Dimensions	105 x 90 x 58 mm (boîtier DIN 6 modules)
Poids	Environ 300 g
Alimentation	230 V, 50 Hz
Consommation	5 VA
Entrées numériques	8 entrées optoisolées, configurables individuellement
Programmation horaire	3 tranches horaires par jour pour chaque entrée
Modes de fonctionnement	Panne activée, panne désactivée, panne temporisée
Communication	FANBUS avec maître EV90 (non polarisé)
Télégestion	Via modem analogique ou GSM connecté à EV90
Adressage	Partie haute fixe 3, partie basse de 0 à 7 (adresses 30 à 37)
Indice de protection	IP40 (fond de panier)
Degré de pollution	2
Température maximale	T45 (45°C)
Classe logicielle	A
Conformité	EN60730-1
Bornes	Extractibles pour câblage facile
Fonctions principales	Gestion de 8 alarmes/contacts, programmation horaire, configuration entrées, communication avec maître EV90
Entretien et nettoyage	Aucun entretien particulier. Vérifier les connexions et l'état des DEL.
Sécurité	Installation obligatoire dans un tableau électrique. Couper l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Bornes extractibles pour remplacement facile. Contacter le fabricant pour pièces.
Informations générales	Fabricant : Fantini Cosmi, Via Dell'Osio 6, Caleppo (Milan), Italie.

FOIRE AUX QUESTIONS - EV92 Fantini Cosmi

Comment configurer les entrées numériques de l'EV92 ?

Utilisez le maître EV90 pour accéder au sous-menu Config. des alarmes. Parcourez les pages avec les touches AVANT/ARRIÈRE, sélectionnez l'entrée (1 à 8) et choisissez le mode : EN FERMETURE ou EN OUVERTURE, puis le programme : ACTIVÉE, DÉSACTIVÉE ou TEMPORISÉE.

Comment programmer les horaires des alarmes ?

Dans le sous-menu Horaires de programmation de l'EV90, sélectionnez l'alarme (1 à 8). Trois tranches horaires sont disponibles pour tous les jours. Utilisez les touches + et - pour définir les heures de début et fin. Pour exclure une tranche, affichez --,--.

Comment rétablir les paramètres d'usine de l'EV92 ?

Coupez l'alimentation, puis en maintenant enfoncé le bouton situé sur la façade, réalimentez l'appareil. Les données précédentes seront remplacées par les réglages d'usine.

Que signifie le clignotement des DEL sur l'EV92 ?

Les DEL clignotent simultanément tant que le maître EV90 n'a pas établi la communication avec l'EV92. Dès que le maître l'adresse et transmet les horaires, les DEL s'arrêtent et le fonctionnement régulier commence.

Comment connecter l'EV92 au maître EV90 ?

Connectez les deux appareils via le FANBUS. Le bus est à basse tension et non polarisé : les cosses peuvent être inversées sans problème. Assurez-vous que les adresses sont correctes.

Comment adresser l'EV92 sur le bus ?

L'adresse de l'EV92 se compose d'une partie haute fixe (numéro 3) et d'une partie basse réglable de 0 à 7 via la plaque à bornes A. Les adresses vont ainsi de 30 à 37. Les SLAVE doivent avoir des adresses différentes et progressives à partir de 30.

Peut-on modifier les paramètres de l'EV92 à distance ?

Oui, via un modem analogique ou GSM connecté au maître EV90. Chaque commande doit être précédée de l'adresse du SLAVE (ex. 50 pour adresse 30). Des commandes spécifiques permettent de lire ou configurer les alarmes et les horaires.

Comment vérifier l'état des alarmes ?

Dans le sous-menu Informations de l'EV90, affichez l'état des alarmes (1 = panne présente, 0 = pas de panne) et l'état des contacts (C = fermé, A = ouvert). La mise à jour se fait toutes les 5 secondes environ.

Quelles sont les consignes de sécurité pour l'installation ?

Installez l'appareil sur un rail DIN à l'intérieur d'un tableau électrique pour garantir une protection adéquate. Coupez toujours l'alimentation avant de brancher ou débrancher les bornes. Utilisez des conducteurs de section minimale 1 mm² pour une longueur jusqu'à 1000 m.

Comment modifier la description d'une alarme ?

Dans le sous-menu Desc. des alarmes, parcourez les pages (une par alarme) avec les touches AVANT/ARRIÈRE. Utilisez les touches HAUT/BAS pour sélectionner un caractère parmi les 16, puis + ou - pour le changer. Validez avec ENTER.

MODE D'EMPLOI EV92 Fantini Cosmi

Il est adapté à tous les systèmes où il soit nécessaire d'acquérir et de gérer la commutation d'un à huit contacts de signalisation de panne ou de fonctionnement. Il est particulièrement adapté à des installations industrielles, des systèmes de contrôle des eaux, des serres, des systèmes de chauffage ou de réfrigération, etc.

FONCTIONNEMENT

Il est pourvu de huit entrées numériques optoisolées – chacune pouvant être configurée individuellement pour fonctionner dans des modalités différentes – et

offre la possibilité de être géré moyennant une programmation horaire journalière.

PROGRAMMES DE FONCTIONNEMENT D'UNE SEULE ENTRÉE NUMÉRIQUE

Pour chacune des huit entrées, il est possible de configurer l'état indiquant l'activation d'une panne ou d'une signalisation : EN OUVERTURE ou EN FERMETURE, et le programme de fonctionnement : PANNE ACTIVÉE, PANNE DÉSACTIVÉE et PANNE TEMPORISÉE.

En cas de sélection du programme de « panne temporisée », c'est la programmation horaire effectuée qui sera prise en considération.

PROGRAMMATION HORAIRE

Le programme de PANNE TEMPORISÉE permet d'activer chaque entrée numérique sur trois tranches horaires identiques déterminées, pour tous les jours de la semaine. L'entrée est surveillée seulement pendant la période comprise entre les trois horaires de marche et les trois horaires d'arrêt. Si l'une des trois tranches est exclue (en mettant en évidence les tirets « --,-- » à l'aide des touches « + / - » du clavier à distance), l'entrée n'est pas surveillée.

N.B. : si les trois tranches sont exclues, la surveillance de l'entrée numérique se réalise de la même manière que sous la configuration TOUJOURS ACTIF.

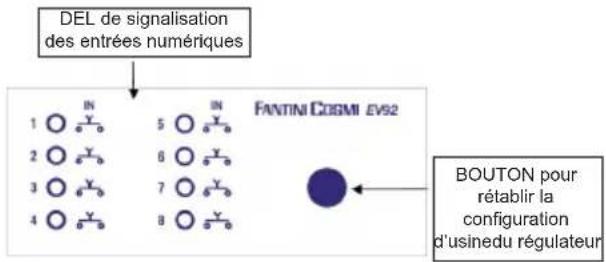

CARACTÉRISTIQUES DE FABRICATION

Boîtier DIN à 6 modules, plaques à bornes extractibles pour un remplacement facile.

INSTALLATION

INSTALLATION DU RÉGULATEUR

Accrocher l'appareil sur barre DIN à l'intérieur d'un tableau pour garantir une protection adéquate. Les bornes extractibles facilitent le câblage et l'éventuel remplacement. Les conducteurs de connexion au régulateur doivent avoir une section minimale de 1 mm2 pour une longueur de 1 000 mètres.

CONNEXION AU FANBUS

Connector le SLAVE EV92 au MASTER EV90 à travers le FANBUS, en sachant que le bus est à basse tension et qu'il n'est pas polarisé : les cosses peuvent donc être inversées sans provoquer de mau-

vais fonctionnements.

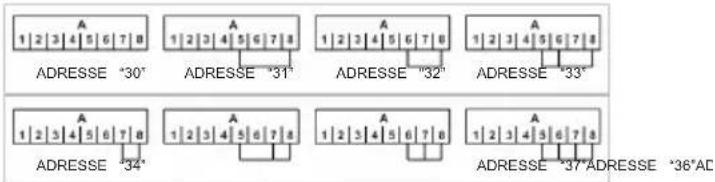

ADRESSE DU RÉGULATEUR

Pour pouvoir fonctionner correctement, les régulateurs doivent être adressés par l'intermédiaire de la plaque à bornes. L'adresse de l'EV92 est composée d'une partie haute correspondant au numéro « 3 » et d'une partie basse pouvant assumer une valeur de « 0 » à « 7 ». Le MASTER effectue une recherche progressive des SLAVE EV92 en partant de l'adresse« 30 » et il l'interrompt lorsqu'il n'a pas de réponse. Il est donc nécessaire que les SLAVE connectés aient des adresses différentes et progressives à partir de l'adresse « 30 ».

Les dessins ci-dessous montrent la manière dont on peut configurer la partie basse de l'adresse en agissant sur la plaque à bornes « A » :

1 2 3 4 5 6 7 8 ADRESSE "30" 1 2 3 4 5 6 7 8 ADRESSE "31" 1 2 3 4 5 6 7 8 ADRESSE "32" 1 2 3 4 5 6 7 8 ADRESSE "33" 1 2 3 4 5 6 7 8 ADRESSE "34" 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 ADRESSE "37"ADRESSE "36"AD

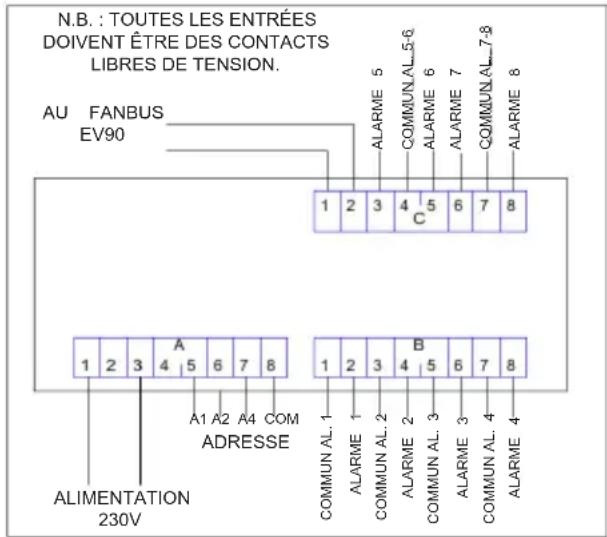

SCHÉMA ÉLECTRIQUE EV92

N.B. : TOUTES LES ENTRÉES DOIVENT ÊTRE DES CONTACTS LIBRES DE TENSION. AU FANBUS EV90 1 2 3 4 5 6 7 8 ALARMIE 5 COMMUN AL.5-6 ALARMIE 6 ALARMIE 7 C QCOMMUN AL.7-8 ALARMIE 8 1 2 3 4 5 6 7 8 A1 A2 A4 COM ADRESSE ALIMENTATION 230V 1 2 3 4 5 6 7 8 B 1 2 3 4 5 6 7 8 COMMUN AL. 1 ALARMIE 1 COMMUN AL. 2 ALARMIE 2 COMMUN AL. 3 ALARMIE 3 COMMUN AL. 4 ALARMIE 4

CALIBRAGE ET RÉGULATION

Le régulateur sort de l'usine contenant toutes les données configurées pour un fonctionnement normal. S'il était nécessaire de reprogrammer les données d'usine, couper le courant au dispositif et, en maintenant pressée la touche située sur la façade, réalimenter le régulateur. Les données précédemment mémorisées seront remplacées par les données d'usine.

INITIALISATION DU DISPOSITIF

Chaque fois que le SLAVE est alimenté, les DEL montées sur la façade commencent à clignoter simultanément jusqu'à ce que le MASTER EV90 débute la communication avec le dispositif en question en sélectionnant son adresse ou en transmettant sur le bus les données relatives aux horaires. À partir de ce moment-là, le SLAVE commence son fonctionnement régulier.

CALIBRAGE ET RÉGULATION

Pour modifier les données du régulateur EV92, il est indispensable d'utiliser l'EV90 qui fonctionne comme un afficheur et un clavier à distance de l'EV92. La saisie de données se réalise à travers les menus correspondants qui, à leur tour, peuvent contenir une série de sous-menus. En appuyant sur les touches

« + / - », « AVANT / ARRIÈRE » et « HAUT / BAS », il est possible de parcourir les différents menus et de modifier les différents paramètres.

COMMANDES DISPONIBLES SUR LA FAÇADE DU MASTER EV90 POUR LE RÉGLAGE DU SLAVE EV92

Le curseur lumineux indique l'option sélectionnée. Chacune de ces options a une série de pages qui peuvent être parcourues à l'aide des touches « AVANT / ARRIÈRE » (MASTER).

Deux touches (HAUT / BAS) sont utilisées pour se déplacer à l'intérieur d'une page et pour se déplacer d'un paramètre à l'autre.

Deux touches (< et >) sont utilisées pour passer d'une page à l'autre

Deux touches (+ et -) servent à modifier les paramètres

MENU DE GESTION EV92

Appareil type
......
EV90	00
GYMNASE	10
STABLE SUD	11
SANITAIRE	40
CHAUDIÈRES 1-2	20
CHAUDIÈRES 3-4	21
ENTREES	50
SORTIES	30

Liste des sous-menus module EV92

EV92 --> 30

Description Desc. des alarmes Config. des alarme Informations Horaires de progr.

Le curseur lumineux indique l'option sélectionnée. Chacune de ces options a une série de pages qui peuvent être parcourues à l'aide des touches « AVANT / ARRIÈRE » (MASTER).

En appuyant sur les touches « + / - », « AVANT / ARRIÈRE » et « HAUT / BAS » situées sur la façade du MASTER EV90, il est possible de sélectionner tous les paramètres modifiables.

SOUS-MENU « DESCRIPTION »

Il comprend deux pages dont l'une décrit le système et l'autre contient les données d'identification de l'appareil. La description du système est une chaîne de 16 ca-ractères envoyée au MASTER lorsqu'il effectue la recherche des SLAVE sur le bus. Les 14 premiers caractères peuvent être modifiés en utilisant les touches de modification présentes sur la façade de l'EV90. Les caractères ASCII saisissables comprennent les caractères numériques de « 0 » à « 9 », les caractères alphanumériques de « A » à « Z » et d'autres. Les caractères « < » et « > » ne sont pas inclus.

Description EV92 Rév.:00 3x FANTINI COSMI Via Dell'Osio, 6 Caleppo MILANO EV92 Rév.:00 3x

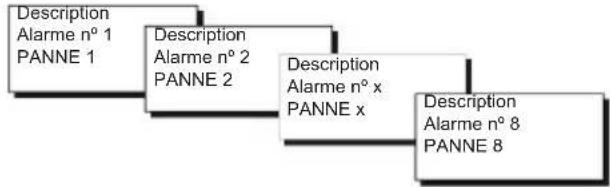

SOUS-MENU « DESC. DES ALARMES »

Il comprend huit pages où l'on peut établir pour chacune des huit entrées numériques les noms descriptifs, composés de 16 caractères alphanumériques et numériques.

En appuyant sur les touches « HAUT / BAS » du clavier à distance, il est possible de parcourir chaque caractère pour modifier les descriptions ; avec les touches « + / - », il est possible de modifier le caractère.

Le déplacement d'une page à l'autre s'effectue à l'aide des touches « AVANT / ARRIÈRE » du clavier à distance.

SOUS-MENU « CONFIG. DES ALARMES »

Il comprend huit pages où l'on peut établir, pour chacune des entrées numériques, la configuration de fonctionnement.

En appuyant sur les touches « HAUT / BAS » et « + / - » du clavier à distance, il est possible de configurer les entrées.

Le déplacement d'une page à l'autre s'effectue à l'aide des touches « AVANT / ARRIÈRE » du clavier à distance.

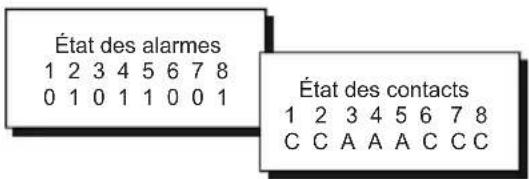

SOUS-MENU « INFORMATIONS »

Il comprend deux sous-menus informant sur l'état de la panne et sur l'état du contact d'entrée. Dans le premier cas, le numéro « 1 » signale que la panne est présente et le numéro « 0 » qu'elle ne l'est pas ; dans le second cas, la lettre « C » indique que le contact d'entrée est FERMÉ et la lettre « A » signale qu'il est OUVERT.

État des alarmes 1 2 3 4 5 6 7 8 0 1 0 1 1 0 0 1 État des contacts 1 2 3 4 5 6 7 8 C C A A A C C C

La mise à jour de l'état de chaque entrée numérique se réalise environ toutes les 5 secondes.

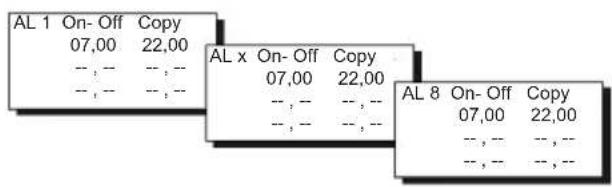

SOUS-MENU « HORAIRES DE PROGRAMMATION »

Il comprend huit pages – une pour chaque entrée numérique- permettant la programmation des trois tranches horaires journalières.

Pour réaliser la programmation horaire des alarmes, on dispose de la fonction « Copier », qui permet de copier les horaires configurés pour l'alarme courante sur ceux de l'alarme suivante, en positionnant le curseur sur la fonction « Copier » et en appuyant sur la touche « + » du clavier à distance.

Comme pour tous les dispositifs SLAVE connectés au MASTER EV90, quelques paramètres de l'EV92 peuvent être modifiés à distance par l'intermédiaire d'un modem analogique ou d'un modem GSM, connecté à l'EV90. Lorsque le MASTER reçoit du modem (analogique ou GSM) une commande relative au régulateur EV92, il l'envoie à ce dernier au moyen du FANBUS en attendant sa réponse pour la renvoyer par la suite à l'expéditeur, qui peut être un téléphone cellulaire si on utilise un modem GSM ou un ordinateur si on utilise un modem analogique ou GSM en mode données.

Pour pouvoir communiquer correctement avec l'appareil désiré, chaque commande doit être précédée de l'adresse du SLAVE en question.

Ex. : Si on souhaite communiquer avec le SLAVE EV92 adr. \$30 : « 50 » suivi de la commande

Si on souhaite communiquer avec le SLAVE EV92 adr. \$31 : « 31 » suivi de la commande

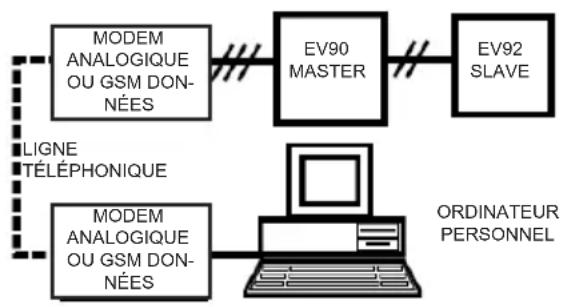

CONNEXION DONNÉES :

CONNEXION SMS :

N.B. : Un logiciel de gestion pour ordinateur personnel est disponible en langue italienne uniquement.

COMMANDES EN TÉLÉGESTION

??? cette commande sert à connaître les commandes pouvant être envoyées.

À cette demande, l'EV92 répond :

<16 caractères de description du système>

exemple de programmation horaire

INF= ? Cette commande permet de connaître l'état des alarmes et l'état des contacts d'entrée.

L'EV92 répond

<16 caractères de description>

<1:A=On/Off CON=Ap/Ch>

<2:A=On/Off CON=Ap/Ch>

<3:A=On/Off CON=Ap/Ch>

<4:A=On/Off CON=Ap/Ch>

<5:A=On/Off CON=Ap/Ch>

<6:A=On/Off CON=Ap/Ch>

<7:A=On/Off CON=Ap/Ch>

<8:A=On/Off CON=Ap/Ch>

CONFx=? Où « x » identifie le numéro de l'alarme (de 1 à 8). Cette commande permet de vérifier la configuration de chaque alarme individuellement.

L'EV92 répond :

<16 caractères de description>

N.B. : Act. (activée), Dés. (désactivée) , Tem. (temporisée)

PROGx=? Où « x » identifie le numéro de l'alarme (de 1 à 8). Cette commande permet de vérifier la programmation des tranches horaires relatives à chaque alarme individuellement.

L'EV92 répond :

<16 caractères de description>

<08.00-09.00> exemple de tranches horaires

<12.00-14.00>

<18.00-22.00>

CONFx= où « x » identifie le numéro d'alarme à configurer. La commande suivante permet de configurer la modalité d'intervention de l'alarme en ouverture ou en fermeture (écrire donc Ouv. ou Fer.) pour le premier paramètre, et toujours activée, désactivée ou temporisée (écrire Act. ou

Dés. ou Tem.) pour le second paramètre. N.B.: Saisir toujours un espace entre le premier et le deuxième paramètre.

Les caractères se trouvant à l'intérieur des « parenthèses » ne peuvent prendre que les valeurs mentionnées. Le premier caractère de chacun des deux paramètres doit être écrit en majuscule.

L'EV92 répond :

<16 caractères de description>

où « x » identifie le numéro d'alarme qui vient d'être configurée.

PROGx=<08.00-09.00 12.00-14.00 18.00-22.00> exemple de programmation horaire

Où « x » identifie le numéro d'alarme qui est en train d'être programmé tandis que les trois tranches horaires font référence à l'intervention de l'alarme quand elle est configurée en modalité « Tem ».

Les données se trouvant à l'intérieur des « parenthèses » ne peuvent prendre que certaines valeurs. Pour les valeurs non reconnues, l'appareil répondra avec le message « Commande inconnue ». Les horaires peuvent prendre des valeurs – en caractères ASCII

– comprises entre 0 et 9 ; tous les autres caractères peuvent correspondre aux symboles moins (-), virgule (,) et point (.).

Si les horaires saisis ne sont pas cohérents (par exemple, 33.00), la tranche horaire est automatiquement exclue.

L'EV92 répond :

<16 caractères de description>

où « x » identifie le numéro d'alarme programmée

<08.00-09.00> exemple de tranches horaires

<12.00.14.00>

<18.00-22.00>

AL.=? Cette commande permet à l'utilisateur de connaître la description des alarmes actives à ce moment-là. Le numéro maximum d'alarmes pouvant être envoyées est de 6 ; si toutes les alarmes sont activées, ce n'est que les six premières alarmes qui seront envoyées.

L'EV92 répond

<16 caractères de description>

<16 caractères de description alarme n°1>

<16 caractères de description alarme n°2>

<16 caractères de description alarme n°....>

CARACTÉRISTIQUES TECHNIQUES

Alimentation 230 V 50 Hz

Consommation 5 VA

Entrées numériques 8

Degré de protection IP40 (fond de panier)

degré de pollution 2

Temperature max. T45

Software classe A

Plaques à bornes extractibles pour un câblage facile

Conformément aux normes EN60730-1

REMARQUES

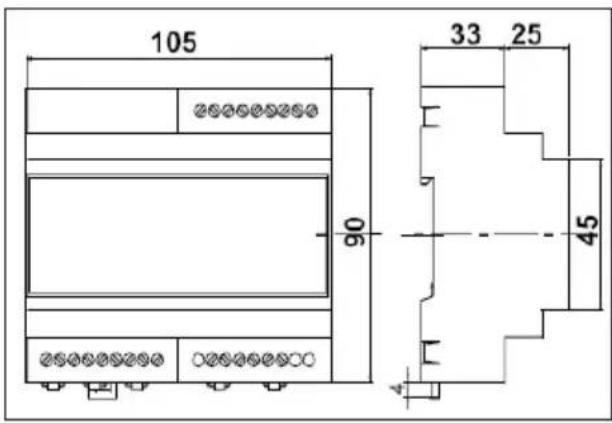

Dimensions (mm)

105 25 90 33 25 45 4
