Type de produit	Régulateur de chauffage central avec 4 relais
Marque	Fantini Cosmi
Modèle	EV91D
Alimentation	230 V 50 Hz
Consommation	5 VA
Capacité des contacts	8(5) A 250 V~
Type de contacts	Libres de tension
Température maximale d'ambiance	45 °C
Degré de protection	IP40 (fond de panier)
Degré de pollution	2
Impulsion de tension	4000 V
Classe du logiciel	A
Nombre de relais	4 (sorties)
Type de montage	Sur rail DIN, 6 modules
Plaques à bornes	Extractibles pour câblage facile
Communication	Bus FANBUS (non polarisé, basse tension)
Programmation horaire	3 tranches par jour, hebdomadaire
Modes de fonctionnement par relais	Automatique, toujours ouvert, toujours fermé
Adressage	Par cavaliers (adresse de 50 à 57)
Télégestion	Via modem analogique ou GSM connecté au master EV90

FOIRE AUX QUESTIONS - EV91D Fantini Cosmi

Comment alimenter le régulateur EV91D ?

L'alimentation doit être en 230 V 50 Hz. Connectez les conducteurs avec une section minimale de 1 mm² pour une longueur allant jusqu'à 1000 mètres. Utilisez les bornes extractibles pour faciliter le câblage.

Comment configurer l'adresse du régulateur EV91D ?

L'adresse est définie par des cavaliers sur la plaque à bornes 'A'. La partie haute est fixe à '5', la partie basse peut aller de '0' à '7'. Les esclaves doivent avoir des adresses différentes et progressives à partir de '50'.

Quels sont les modes de fonctionnement disponibles pour chaque relais ?

Chaque relais peut être configuré en mode automatique (suit la programmation horaire), toujours ouvert (contact ouvert) ou toujours fermé (contact fermé).

Comment programmer les horaires de fonctionnement ?

La programmation se fait via le master EV90. Pour chaque relais, vous pouvez définir jusqu'à trois tranches horaires par jour (ex: 08:00-09:00, 12:00-14:00, 18:00-22:00). Utilisez la fonction 'Copier' pour dupliquer les horaires d'un jour sur le suivant.

Que faire si le régulateur ne répond plus ?

Coupez l'alimentation, maintenez enfoncée la touche sur la façade, puis réalimentez. Cela restaure les paramètres d'usine. ATTENTION : toutes les données personnalisées seront effacées.

Comment connecter l'EV91D au bus FANBUS ?

Le bus FANBUS est non polarisé : les cosses peuvent être inversées sans problème. Connectez simplement les bornes du régulateur à celles du master EV90. Utilisez des conducteurs de section appropriée.

Quelle est la capacité de commutation des contacts ?

Les contacts supportent 8 A en résistif et 5 A en inductif sous 250 V~. Les relais 1 et 2 ont un contact NO et NF ; les relais 3 et 4 ont uniquement un contact NO.

Peut-on contrôler l'EV91D à distance ?

Oui, via télégestion. Un modem analogique ou GSM connecté au master EV90 permet d'envoyer des commandes SMS ou en mode données. Chaque commande doit être précédée de l'adresse du régulateur (ex: '50' pour adresse 50).

Comment connaître l'état des relais à distance ?

Envoyez la commande 'RELE=?' suivie de l'adresse. Le régulateur répond avec les 16 caractères de description du système et l'état de chaque relais (OUVERT ou FERME).

Quelles sont les dimensions exactes du régulateur ?

Le boîtier DIN occupe 6 modules (largeur environ 105 mm). La hauteur et la profondeur sont standard pour un module DIN (environ 90 mm x 58 mm). Consultez la notice pour les valeurs précises.

MODE D'EMPLOI EV91D Fantini Cosmi

Il s'agit d'un dispositif apte à n'importe quel système où il soit nécessaire de démarrer des pompes, des moteurs génériques ou des vannes melangeuses. Il est très utile également dans des systèmes de chaufage et/ou de climatisation, des serres, des piscines et des installations industrielles.

FONCTIONNEMENT

Le dispositif est doté de quatre relais, chacun desquels peut être associé à un programme de fonc

tionnement et à une programmation hora de type hebdomadaire.

PROGRAMMES DE FONCTIONNEMENT D'UN SEUL RELAIS

Chacun des quatre reliais peut être configuré pour fonctionner en trois modalités différentes, à savoir:

• AUTOMATIQUE : le relais fonctionne automatique suivant la programmation hora que l'utilisateur a configuré.

• TOUJOURS OUVERT : le contact du relais reste toujours ouvert.

• TOUJOURS FERMÉ : le contact du relais reste toujours fermé.

PROGRAMMATION HORAIRE

Chacune des quatre sorties peut être pilotée en fermeture selon une programmation horsaire de trois tranches pour chaque jour de la semaine, quand le relais en question est programmé en modalité AUTOMATIQUE.

Dans la période comprise entre les trois heures de marche et les trois heures d'arrêt, la sortie est pilo-tée en fermetre, tandis qu'en dehors de cette période, elle est pilo-tée en ouverture. Si une des trois tranches est exclue (en mettant en évidence les tirets « --, -- » à l'aide des touches « + / - » du clavier à distance), la sortie est pilo-tée en ouverture.

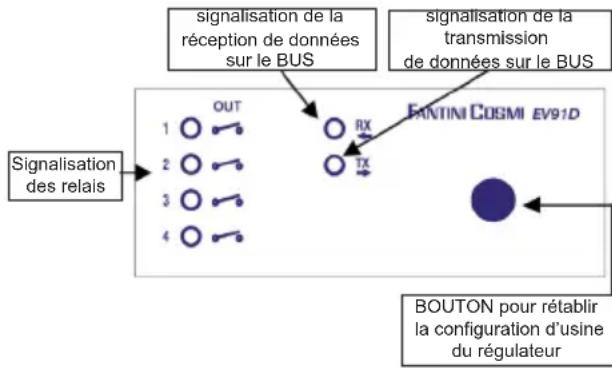

CARACTERISTIQUES DE FABRICATION

Boftier DIN à 6 modules, plaques à bornes extractibles pour un remplacement facile.

INSTALLATION

INSTALLATION DU RÉGULATEUR

Accrocher l'appareil sur barre DIN à l'intérieur d'un tableau pour garantir une protection adequate. Les bornes extractibles facilitent le câblage et l'éventuel remplacement.

Les conducteurs de connexion au régulateur doivent avoir une section minimale de 1 mm2 pour une longueur de 1000 metres.

CONNEXION AU FANBUS

Connector le régulateur EV91D au MASTER EV90 à

travers le FANBUS en sachant que le bus est à basse tension et qu'il n'est pas polarisé : les cosses peuvent donc être inversées sans provoquer de mauvais fonctionnements.

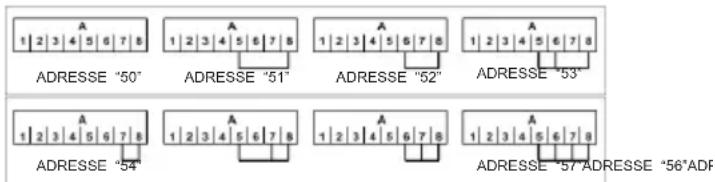

ADRESSE DU RÉGULATEUR

Pour pouvoir fonctionner correctement, les régulateurs doivent être adressés par l'intérimédiaire de la plaque à bornes. L'adresse de l'EV91D est composée d'une partie haute correspondant au nombre « 5 » et d'une partie BASSE pouvant assume une valeur de « 0 » à « 7 ». Le MASTER effectue une recherche progressive des SLAVE EV91D en partant de l'adresse « 50 » et il l'interrrompt lorsqu'il n'a pas de réponse. Il est donc nécessaire que les SLAVE connectés aient des adresses différentes et progressives à partir de l'adresse « 0 ». Les dessins ci-dessous montrent la manière dont on peut configurer la partie BASSE de l'adresse en agissant sur la plaque à bornes « A »:

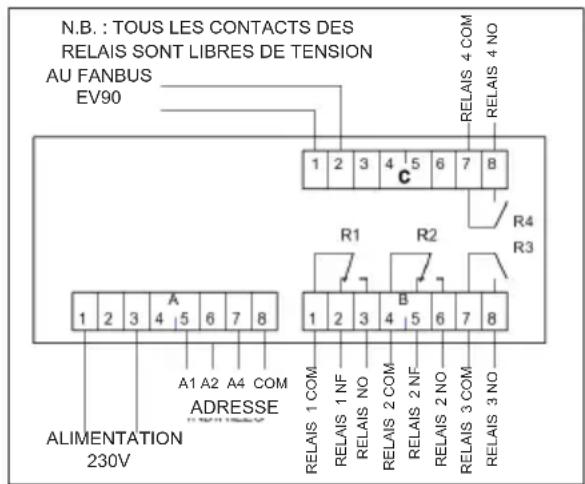

SCHEMA ELECTRIQUE EV91D

Comme illustré par le schéma ci-contre, les relais 1 et 2 disposent d'un contact normalement ouvert et d'un contact normalement fermé, tandis que les relais 3 et 4 disposent seulement d'un contact normalement ouvert. La programmation que l'utiliseur effectue pour chacun des quatre relais concerne toujours le contact normalement ouvert.

CALIBRAGE ET RÉGULATION

Le régulateur sort de l'usine contenant toutes les données configurées pour un fonctionnement normal. S'il était nécessaire de reprogrammer les données d'usine, couper le courant au dispositif et, en maintainant pressée la touche située sur la façade, réalimer le régulateur. Les données précédemment mémorisées seront remplacées par les données d'usine.

INITIALISATION DU DISPOSITIF

Chaque fais que le régulateur est alimenté, les DEL montées sur la façade commencent à clignoter simultanément jusqu'à ce que le MASTER EV90 début la communication avec le dispositif en question en seLECTIONnant son adresse ou en transmettant sur le bus les données relatives aux horaires. À partir de ce moment-là, le régulateur commence son fonctionnement régulier.

CALIBRAGE ET RÉGULATION

Pour modifier les données du régulateur EV91D, il est indispensable d'utiliser l'EV90 qui fonctionne comme un afficheur et un clavier à distance de l'EV91D. La saisie de données se réalise à travers les menus correspondants qui, à leur tour, peuvent contérer une série de sous-menus. En appuyant sur les touches

+ / - , « AVANT / ARRÈRE » et « HAUT / BAS », il est possible de parcourir les différents menus et de modifier les différents paramètres.

COMMANDES DISPONIBLES SUR LA FAÇADE DU MASTER EV90 POUR LE RÉGLAGE DU SLAVE EV91D

Le curseur lumineux indique l'option selectionnee. Chacune de ces options a une série de pages qui peuvent etre parcourses à I'aide des touches « AVANT / ARRIERE » (MASTER).

Deux touches (HAUT/BAS) sont utilisées pour se déplacer à l'intérieur d'une page et pour se déplacer d'un paramètre à l'autre.

Deux touches (< et >) sont utilisées pour passer d'une page à l'autre

Deux touches (+ et-) servent à modifier les paramétres

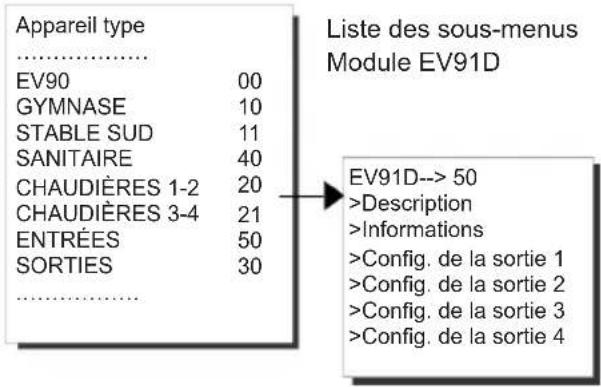

MENUDEGESTIONEV91D

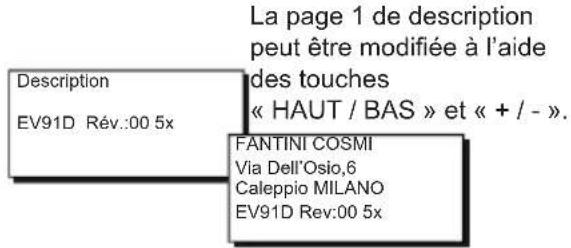

SOUS-MENU « DESCRIPTION »

Il comprend deux pages dont l'une décrit le système et l'autre contient les données d'identification de l'appareil.

La description du système est une chaine de 16 caractères envoyée au MASTER lorsqu'il effectue la recherche des SLAVE sur le bus. Les 14 premiers caractères peuvent être modifiés en utilisant les touches de modification presents sur la façade de l'EV90. Les caractères ASCII saississables complènent les caractères numériques de « 0 » à « 9 », les ca-ractères alphanumeric de « A » à « Z » et d'autres. Les caractères « < » et « > » ne sont pas inclus.

SOUS-MENU « INFORMATIONs »

Il comprend un sous-menqui informe l'utilisateur de I'etat des quatre sorties.

AP indique que le contact du relais est ouvert CH indique que le contact du relais est fermé

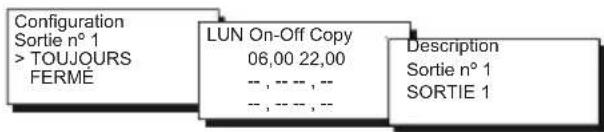

SOUS-MENU « CONFIGURATION DE LA SORTIE 1 »

Il permet à l'utiliser de configurer le reliais n^1 pour qu'il fonctionne dans une des trois modalités décrites ci-dessus, d'effectuer la programmation hora nécessaire au fonctionnement en mode automatique et d'associer au reliais un nom descriptif composé de 16 caractères numériques et alphanumericiques.

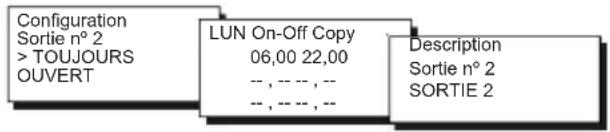

SOUS-MENU « CONFIGURATION DE LA SORTIE 2 »

Il permet à l'utilisateur de configurer le reliais n^2 pour qu'il fonctionne dans une des trois modalités décrites ci-dessus, d'effectuer la programmation hora nécessaire au fonctionnement en mode automatique et d'associer au reliais un nom descriptorif composé de 16 caractères numériques et alphanumericiques.

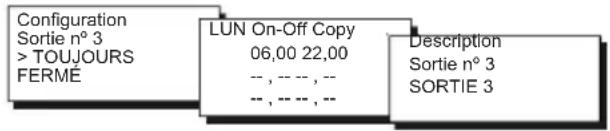

SOUS-MENU « CONFIGURATION DE LA SORTIE 3 »

Il permet à l'utilisateur de configurer le reliais n^3 pour qu'il fonctionne dans une des trois modalités décrites ci-dessus, d'effectuer la programmation hora nécessaire au fonctionnement en mode automatique et d'associer au reliais un nom descriptorif composé de 16 caractères numériques et alphanumericiques.

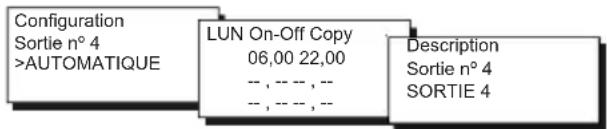

SOUS-MENU « CONFIGURATION DE LA SORTIE 4 »

Il permet à l'utiliser de configurer le reliais n^4 pour qu'il fonctionne dans une des trois modalités décrites ci-dessus, d'effectuer la programmation hora nécessaire au fonctionnement en mode automatique et d'associer au reliais un nom descriptorif composé de 16 caractères numériques et alphanumericiques.

N.B.: la configuration des quatre sorties de la page 1 s'effectue à l'aide des touches « + / - » du clavier à distance.

Pour réaliser la programmation horsaire journaliere des relais, on dispose de la fonction « Copier », qui permet de copier les horaires configurés pour le jour courant sur ceux du jour suivant, en positionnant le curseur sur la fonction « Copier » et en appuyant sur la touche « + » du clavier à distance.

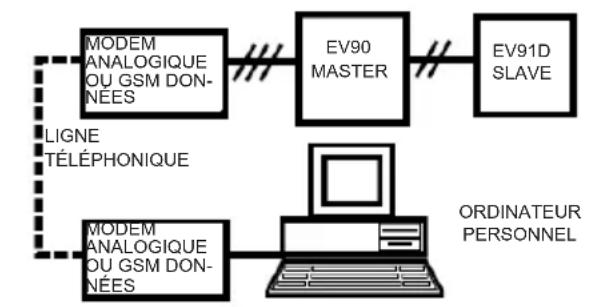

TELEGESTION

Comme pour tous les dispositifs SLAVE connectés au MASTER EV90, quelques paramétres de l'EV91D peuvent être modifiés à distance par l'intérimédiaire d'un modem analogue ou d'un modem GSM, connecté à l'EV90. Lorsque le MASTER reçoit du modem (analogue ou GSM) une commande relative au régulateur EV91D, il l'envoie à ce dernier au moyen du FANBUS en attendant sa réponse pour la renvoyer par la suite à l'expéditeur, qui peut être un téléphone cellulaire si on utilise un modem GSM ou un ordinaire si on utilise un modem analogue ou GSM en mode données.

Pour pouvoir communiquer correctement avec l'appareil désiré, chaque commande doit être précédée de l'adresse du SLAVE en question.

Ex. : Si on souhaite communiquer avec le SLAVE EV91D adr. $50 :

• « 50 » suivi de la commande

Si on souhaite communiquer avec le SLAVE EV91D adr. $51 :

• « 51 » suivi de la commande

CONNEXION DONNÉES :
CONNEXION SMS :

N.B.: Un logiciel de gestion pour ordinateur personnel est disponible en langue italieenne uniquement.

COMMANDES EN TÉLÉGESTION

??? cette commande sert à connaître les commandes pouvant être envoyées. À cette demande, l'EV91D répond :
<16 caractères de description du système>.




(EXAMPLE DE TRANCHES HORAIRES)
< (y = A - B - C - D)(x = 1 - 7)> y indique le relais A+D x indique le jour de la semaine « LUN ÷ DIM »

RELE=? Cela sert à connaître l'état des quatre reliais (OUVERT ou FERME).

L'EV91D répond

<16 caractères de description du système>.

INF = ? Cela sert a connaître le programme utilisé pour chacun des quatre relais.

L'EV91D répond
<16 caractères de description du système>.
<A:SEMPREAPERTO o SEMPRECHIUSO o AUTO-

MATICO>

Où A, B, C et D indiquent respectivement les reliais 1, 2, 3 et 4.

CONFA= PAUT o PCH o PAP (configuration du relais 1: PAUT=automatique-PCH tous jours fermé-PAP=toujours ouvert)

CONFB= PAUT o PCH o PAP (configuration du relais 2: PAUT=automatique-PCH tous jours fermé-PAP=toujours ouvert)

CONFC= PAUT o PCH o PAP (configuration du relais 3: PAUT=automatique-PCH tous jours fermé-PAP=toujours ouvert)

CONFD= PAUT o PCH o PAP (configuration du relais 4: PAUT=automatique-PCH toujours fermé-PAP=toujours ouvert)

Cela sert à modifier le type de programme d'un des quatre reliais.

L'EV91D répond :
<16 caractères de description du système>

PROGxy = ? Cela sert à connaître la programmation horsaire d'un des quatre relais pour un jour de la période. Le caractère « y » doit être remplaced par le caractère « A, B, C ou D » pour indiquer respectivement le relais « 1, 2, 3 ou 4 », tandis que le caractère « x » doit être remplaced par le nombre « 1, 2, 3, 4, 5, 6 ou 7 » pour identifier le jour de la période de « LUN à DIM »

L'EV91D répond
<16 caractères de description du système>


<08,00-09,00> (exemples de tranches horaires)
<12,00-14,00>
<18,00-22,00>

PROGyx=08.00-09.00 12.00-14.00 18.00-22.00

(exemple de tranches horaires)

Cela sert à programmer un des quatre reliais (identifié par le caractère « y ») d'un jour de la semaine

(identifié par le caractètre « x »).

Les trois tranches horaires peuvent aussi être exclues en insérant les tirets « --. -- » au lieu des horaires. Entre une tranche hora et l'autre, insérer toujours un espace pour que la commande soit reconnaue.

Chacun des six heures est toujours rapproché du quart d'heure précédent.

L'EV91D répond :
<16 caractères de description du système>


<08,00-09,00> (exemples de tranches horaires)
<12,00-14,00>
<18,00-22,00>

CARACTERISTIQUES TECHNIQUES

Alimentation 230 V 50 Hz

Consommation 5 VA

Capacité des contacts 8(5)A 250Vac

Contacts libres de tension

Température maximale d'ambience T45

Degre de protection IP40 (fond de panier)

Degre de pollution 2

Impulsion de tension 4000V

Software Classe A

Plaques à bornes extractibles pour un câblage facile

Conformément aux normes EN60730-1

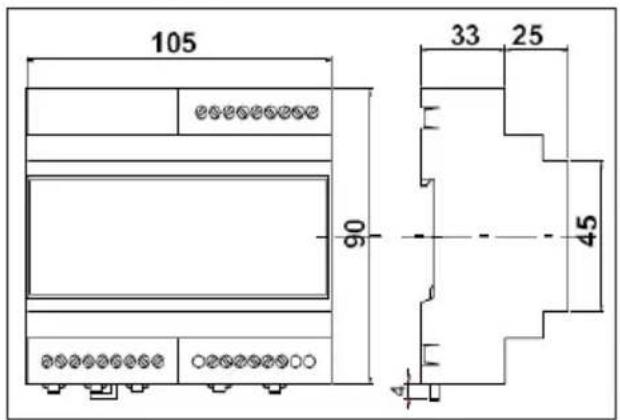

Dimensions (mm)
