MODE D'EMPLOI EV02F Fantini Cosmi

Pour le réglage thermique et climatique d'installations de chauffage avec commande proportionnelle intégrale de valves mélangeuses ou avec commande ON-OFF de brûleurs, programmation journalière.

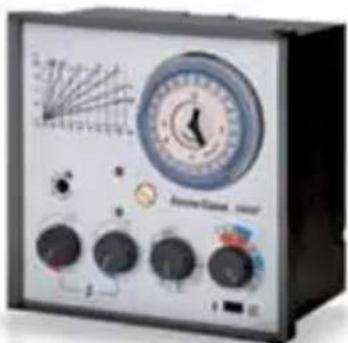

CENTRALE ÉLECTRONIQUE EV02F

CARACTERISTIQUES GENERALES

• Centrale électronique pour le réglage thermique et climatique d'installations de chauffage.

-L'appareil regle la tempereature de I'eau de refoulement de I'installation de chauffage en fonction de la tempereature externe, et de la temperature ambiente voulue. Le reglage s'effectue par commande directedu bruleur ou avec commande a temps proportionnels d'une valve melangeuse motorisee a 3 ou a 4 voies.

• La température externe et celle de refoulement sont relevées par des sondes spécialment prévues. Les valeurs de la température sont envoyées à la centrale qui, en tenant compte de la programmation imposée précédemment, decide la valeur de la température de l'eau de refoulement à envoyer à l'installation pourmaintenir la température ambiente voulue.

• La centrale de commande est dotée de : horloge au quartz pour la programmation journalière des horaires d'allumage et extinction possibilité de commutation manuel-automatique. Potentiomètre pour

le choix de la courbe de chauffage de l'installation et avec pente régable de 0,25 à 4,5. Potentiomètre pour le réglage de la température ambiente diurne (de comport) avec translation parallele de la courbe. Potentiomètre pour le réglage de la température ambiente nocturne (d'économie). Commutateur à 6 positions pour le choix du programme de fonctionnement, commutateur pour le choix entre commande on-off du brûleur ou commande proportionnelle de valves mélangeuses. Potentiomètre pour le réglage du retard de l'arrêt de la pompe de circulation. Lamps d'indication, branchement rapide su socle avec attaches FASTON, boîtier et socle en matériel isolant avec couvercle transparent. Degré de protection IP40, possibilité d'application en saillie, à encastrement, au rétro du tableau.

CHARACTERISTIQUES TECHNIQUES

Consommation de la centrale 5VA.
- Tension d'alimentation 230V ± 10% - 50Hz .
- Conformité aux normes CEI EN 60730-1
- Programmation journaliere avec horloge au quartz, reserve de charge de 100 heures.
-Commande de la valve mélangeuse au moyen de 2relais
- Portée contacts 5A 230V~ (charge ohmique) libres de tension.
- Température maximale de ambience T50
- Degre de protection IP40

• Degre de pollution 2
• Impulsion de tension 4000V

DIMENSIONS D'ENCOMBREMENT

FIXATION MURALE

FIXATION RETRO TABLEAU

EXTRACTION SOCLE

SONDE DE TEMPERATURE CARACTERISTIQUES GENERALES

• Les sondes de température série EC-- sont les déteceurs à travers lesquels la centrale reçoit les informations indispensablees pour son fonctionnement.
• L'élement sensible est constitué de thermisteurs NTC linéarisés.

CARACTERISTIQUES TECHNIQUES

• Presse-câble G 1/4.
• Température de fonctionnement de - 40 à 150^
• Raccordement entre sonde et centrales avec cable bifilaire section minimum 1 mm2 et longueur maximum de 1000 metres (pour des longueurs supérieures augmenter la section du cable pourmaintenir constante la résistance).

NB: la centrale est compatible également avec les sondes EC01 (externe) EC02 (contact) et EC03 (immersion); les valeurs de résistance sont analogues à celles du tableau ci-après.

Valeurs de résistance en fonction de la température:

SONDE EXTERNE EC11		SONDE DE REFOULEMENT
TEMPÉRATURE °C	RÉSISTANCE Ω	EC12 EC13
		TEMPÉRATURE °C	RÉSISTANCE Ω
-40	8629	+20	550
-35	7853	+30	517
-30	7118	+40	483
-25	6433	+50	448
-20	5720	+60	416
-15	5230	+70	386
-10	4770	+80	360
-5	4370	+90	338
0	4010	+100	320
+5	3700
+10	3440
+15	3210
+20	3020

RACCORDEMENTS ET VERIFICATIONS

RACCORDEMENTS ÉLECTRIQUES

Installer un petit interrupteur avec des valves fusibles de 1A sur la ligne d'alimentation du régulateur, pour la protection de la servocommande et pour couper la tension quand on extrait le régleur de son socle.

Les raccordements electriques entre sonde et régleur doivent être executés avec des cables bilafaires avec une section de 1mm2 pour une longueur maximum de 1000 mètres; pour des distances supérieures augmenter en proportion la section du cable de façon à ce

que la résistance globale du cable reste constante.
Éviter de faire passer les raccordements des sondes à proximé de cables de distribution avec gros débits de courant.

Raccorder les divers apparéils selon les schémas indiqués ci-contre.

Vérifier que les raccordements à branchement sont bien propres et non oxydés.
Insérer les attaches Faston du régleur dans les crabots spécifique prévus sur le socle porte-bornes, en faisant pression jusqu'à ajustement complet.

Visser par conséquent à fond le tirant de fixation.

COMMUTATEUR POUR LE CHOIX DU TYPE DE FONCTIONNEMENT

Le commutateur G (pg 6) sert pour effectuer le choix immédiat entre la commande à temps propositionnels de valves mélangeuses motorisées (schémas électriques 1 et 2) et la commande ON-OFF du brû-leur (schéma 3).

COMMANDE DE LA POMPE DE CIRCULATION

Le régleur EV02F est prédisposé pour la commande automatique de la pompe de circulation.

Si les raccordements sont effectués selon les schémas, la pompe de circulation sera en fonction pendant les régimes AUTOMATIQUE 1, toujours allumé, toujours réduit; elle restera éteinte pendant le régime éteint. Elle restera en outre éteinte, sauf la protection contre le danger de gel, en régime antigel et pendant la nuit en régime AUTOMATIQUE 2.

Pour bénéficier au maximum de la chaleur résiduelle accumulée pendant le régime diurne, la pompe s'arrête, avec un retard régiable jusqu'à 60 minutes, après l'arrêt de l'installation.

ESSAI DE FONCTIONNEMENT DE LA SERVOCOMMANDE

Tourner le commutateur H (pg 6) de la centrale sur la position ON et OFF en contrôlant le mouvement correct de la valve et en le comparant avec les indications de la plaque.

Quand le commutateur est sur la position OFF, l'index du levier de commande de la valve doit se déplacer vers la position FROID; quand le commutateur est sur la position ON, le levier doit se déplacer vers la position CHAUD.

Dans le cas contraire inverser les raccordements 2 - 3 de la servocommande ou bien 6 - 8 sur le socle de la centrale.

EN CAS DE NON-FONCTIONNEMENT DE L'INSTALLATION CONTROLER:

La tension d'alimentation qui doit être de 230V 50Hz
Le circuit des sondes, en utilisant le tester prédisposé pour la mesure de résistance.

Les raccordements et les régages des évventuels thermostats de chaudière de sécurité, etc.

Pour corriger la température ambiente diurne tournier le bouton à fond dans le sens des aiguilles d'une montre et à fond dans le sens contraire des aiguilles d'une montre plusieurs fois de suite: Si on voit s'allumer et s'éteindre les deux lampes d'indication, cela signifie que la centrale fonctionne correctement, contrôle donc la servocommande et la valve melangeuse.

Vérifier que le fonctionnement des organes de couplage entre le servomoteur et l'arbre de commande de la melangeuse soit régulier, sans glissement du à un évientuel desserrement des vis de pression.

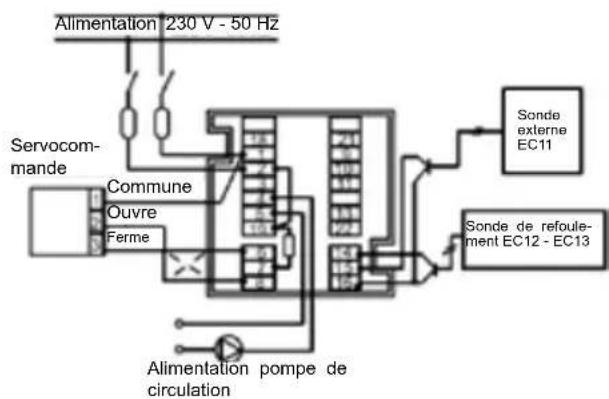

EXEMPLES DE RACCORDEMENTS ÉLECTRIQUES POUR LA VALVE MÉLANGEUSE AVEC SERVOCOMMANDE ET POUR BRULEURS

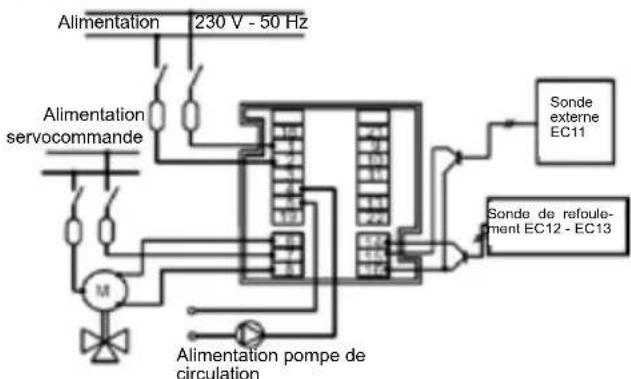

1 - Schéma électrique pour la commande de valves mélangeuses motorisées avec des servocommandes alimentées à 230 V 50 Hz

2 - Schéma électrique pour la commande de valves mélangeuses motorisées avec servocommandes alimentées à des tensions différentes de 230V 50 Hz

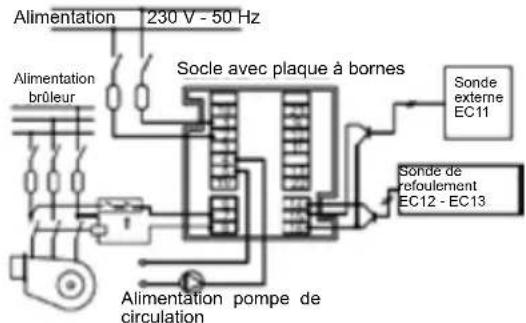

3 - Schéma électrique pour la commande ON-OFF du brûleur

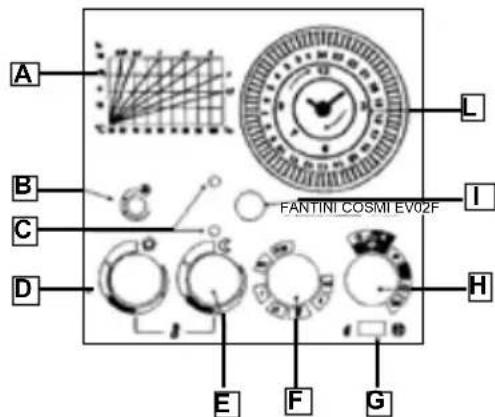

CADRAN DE COMMANDE

A Diagrammes indicats de la temperture de I'eau de refoulement (20÷ 110^ échelle horizontale) en fonction de la temperture exter (20÷ -40^ échelle verticale).
B Reglage de l'arrêt de la pompe de circulation, avec retard jusqu'à 60 minutes.
Lampes LED indiquant le mouvement de la valve (valve ouvre ou valve ferme); avec les lampes eteintes la valve est a I'arrêt.
Commande pour le réglage de la température ambiente diurne: MIN = température ambiente de 13^ environ MAX = température ambiente de 27^ environ

E Commande pour le réglage de la température ambiente nocturne (régone réduit):

MIN = température ambiente réduite de 10^ environ

MAX = température ambiente nocturne égale à celle diurne.

Commande pour le choix des droites de chauffage indiquées dans le diagramme A (voir chapitre "RéGLAGE et RÉGLAGE")

Commutateur pour lechioix entre la commande

G du brûleur ou de la valve mélangeuse motorisée

Commutateur à 6 positions pour obtenir:

H -étéint -toujours antigel: dans cette position la tempe rature de I'eau de refoulement est maintainue au moins +5^ ,avec toute position des aultres commandes (avec bruleur allumé)

• toujours réduit
  -allumé
• Automatique 1 : nuit réduit / jour confort
• Automatique 2 : nuit antigel / jour comforts Vis pour la connexion mecanique du panneau

T électronique au socle porte-bornes.

Horloge au quartz avec programmation journa-

L

INSTALLATION

INSTALLATION DE LA CENTRALE EV02F

Extraire le socle de la centrale en devissant complètement le tirant de fixation. Extraire le socle en faisant levier avec un tourne-vis dans les gorges spécifique prévues.

Fixer le socle porte-bornes du régleur mural (ou selon les systèmes de fixation indiqués dans la page précédente) dans un local sec et non sujet à suintement.

INSTALLATION DE LA SONDE EXTERNE EC11

Installer la sonde externe sur la façade Nord ou Nord-Ouest de l'édifice, à environ mi-hauteur de l'édifice ou dans tous les cas à au moins 2,5 metres du sol et en position verticale. Appliquer la sonde loin de sources de chaleur (fenêtres, aérateurs, tuyaux de cheminée, etc...) et de saillies.

INSTALLATION DE LA SONDE DE REFOULEMENT EC12 (à contact) et EC13 (à immersion)

La sonde à contact EC12 doit être appliquée sur la conduite de l'eau avec le collier spécifique prévu, en interpolant la pâte thermo-conductrice pour garantir une bonne conductibilité thermique.

La sonde à immersion EC13 doit être insérée dans la conduite avec la gaine remplie d'huile minérale ou de

graisse au silicone.

N.B. Les sondes de refoulement doivent être montées en aval de la valve mélangeuse, à la distance minimum de 1,5 metres de la valve et possiblement après un coude de la conduite.

Si la pompe de circulation est placée sur le refoulement, installer la sonde en aval de la pompe.

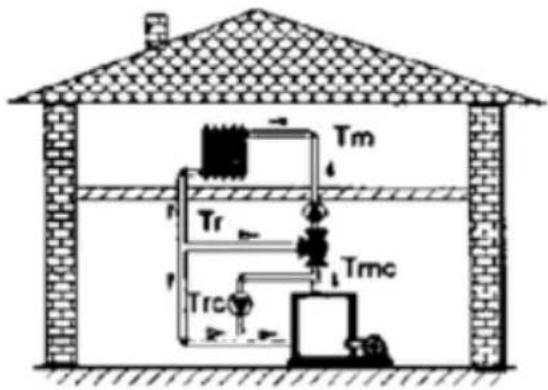

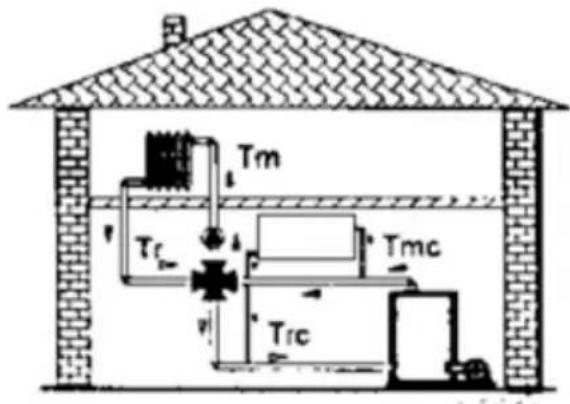

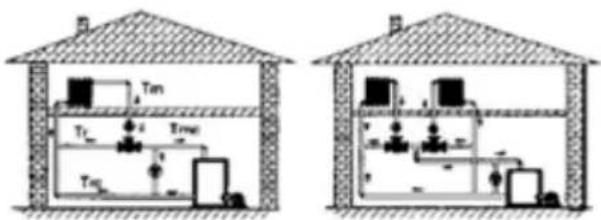

INSTALLATION DE LA VALVE MÉLANGEUSE A 3 OU 4 VOIES

Installer la valve mélangeuse à la hauteur du bord supérieur de la chaudière, en position accessible.
Contrôler qu'il n'y ait pas de grippages entre l'obturator et le corps valve, en actionnant manuellement la valve mélangeuse; rétabir ensuite la connexion mécanique entre servocommande et corps valve.

Les valves mélangeuses dans la position fermée ne garantissant pas la parfaite étanchéité, par conséquent il est nécessaire de monter sur le circuit des radiateurs des rideauxopportuns ou des valves de non-retour, également pour permettre un évientuel démontage de la valve sans vider le circuit.

EXEMPLES DE RACCORDEMENTS HYDRAULIQUES POUR VALVES MELANGEUSES

VALVE MÉLANGEUSE MOTORISÉE A 3 VOIES A SECTEUR

VALVE MÉLANGEUSE MOTORISÉE A 3 VOIES A ROTOR

VALVE MÉLANGEUSE MOTORISÉE A 4 VOIES A ROTOR

D sur la zone centrale (zone de comport).
E à fond à droite en position «MAX» (température nocturne égale à celle diurne).
H sur la position Automatique 1 (nuit réduit/jour comfort).
F sur la position 2, pour chauffage à radiateurs, ou sur la position 0,5, pour chauffage à panneaux.
B sur la position centrale (retard de l'extinction pompe de 30 minutes environ).

2) Régler le thermostat de chaudière de façon à ce que la température de l'eau se maintienne autour de 80 - 90^ , puismettre en fonction l'installation.
3) Àpres 24 heures la température ambiente, dans un local étalon, doit être de 20^ , si elle est inférieure tourner légèrement la commande F dans le sens contraire des aiguilles d'une montre, si au contraire elle est supérieure tourner la commande dans le sens des aiguilles d'une montre.

Vérifier à nouveau, après 24 heures, en continuant à modifier, si nécessaire, la position de la commande F, en suivant le tableau ci-dessous, jusqu'à obtenir une température ambiente de 20^ ,quelle que soit la température externe (il est de règle de contrôle la température l'après-midi et le matin tout sachant qu'il existe une variation de la température externe).

N.B. avec la commande F on peut désir les diverses droites du diagramme A, l'indice indique la pente de la droite sur le diagramme.

4) Dans ces conditions la centrale s'avere reglee sur l'installation et la commande F ne doit plus etre touchee.
Pour obtenir tous les fonctionnements désirsés selon les indications de la plaque, agir seulement sur les commandes D E G
5) Régler ensuite l'horloge comme décrit dans le paragraphe «PROGRAMMATION JOURNALIERE DE I'HORLOGE AU QUARTZ»

CORRECTION DU BOUTON F EN FONCTION DE LA TEMPERATURE AMBIANTE:

Si la tempé-rature ambiente....

...augmente ...augmente ...diminue ...diminue

Quand la température externée...

...augmente ...diminue ...augmente ...diminue

Tournier le bouton F dans le sens

...des aiguilles d'une montre ...des aiguilles d'une montre ...contraire aux aiguilles d'une montre ...contraire aux aiguilles d'une montre

1 régler l'heure en cours en déplaçant la bague dans le sens des aiguilles d'une montre

2 programme les périodes d'allumage et extinction, en utilisant les cavaliers sur la baque des 24 heures:

• cavaliers en dedans allumage (ON)
• cavaliers en dehors extinction (OFF)

INSTRUCTIONS DE SERVICE

SERVICE D'HIVER

• Ouvrir les rideaux de la pompe de circulation
• Mettre en fonction la pompe
• Si l'installation est dotée de valve mélangeuse, actionner manuellement la valve pour enlever d'éventuels dépôts qui se sont formés à l'intérieur de la valve et contrôle qu'il n'y ait pas de grippages entre l'obturator et le corps de la valve, puis rétablier la connexion mécanique entre servomoteur et valve.
• Tourner la commande H sur la position automatique 1 (nuit réduit/ jour comport).
• Contrôler le temporisateur et régler l'heure.

Si aucune modification n'a ete aportee a l'installation de chauffage par rapport au service d'hiver precedent, la centrale s'avere déjà reglee, dans le cas contraire repeter les operations du paragraph "ETALONNAGE et REGLAGE".

SERVICE D'ETE

(pour installations avec valve mélangeuse).

Quand la chaudiere est utilisée pour la production d'eau chaude pour les services sanitaires et que l'on doit exclore l'installation de chauffage, exécuter les opérations suivantes:

a) tournier le commutateur H de la centrale sur la position OFF et attendre environ 10 minutes pour faire en sorte que la valve melangeuse se ferme complètement, puis couper la tension de l'installation.
b) arrêté la pompe de circulation de l'eau.
c) fermer les rideaux de la pompe de circulation pour éviter des infiltrations d'eau chaude dans les circuits des radiateurs pendant l'été, étant donné que les valves mélangeuses ne sont pas parfaitement étanches.

Si la chaudière n'est pas dotée de l'installation de production d'eau chaude, il ne faut pas effectuer les manoeuvres précédentes, on doit toute fois eteindre le bruleur.

Nous nous réservons le droit d'apporter toutes les modifications techniques et de construction que nous jugerons nécessaires, sans obligation de préavis.
