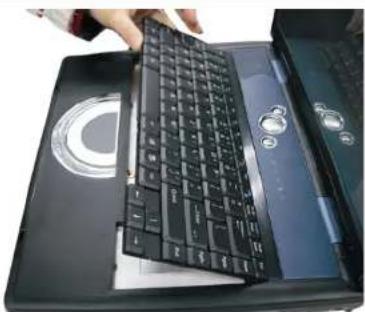

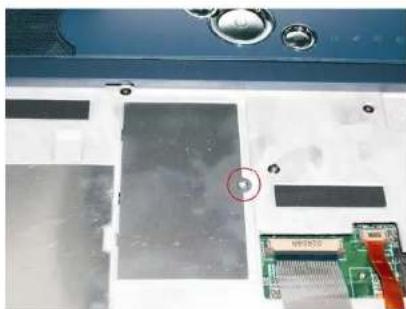

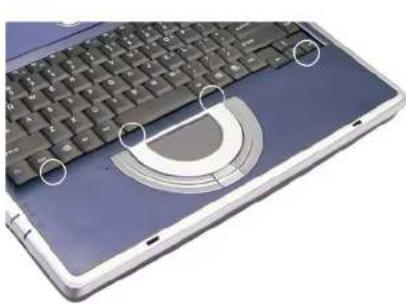

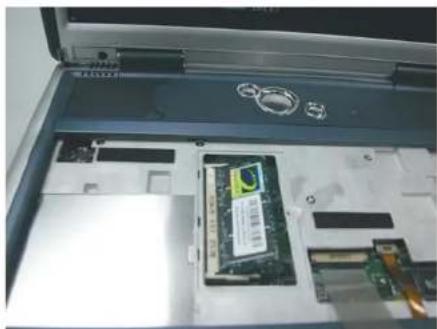

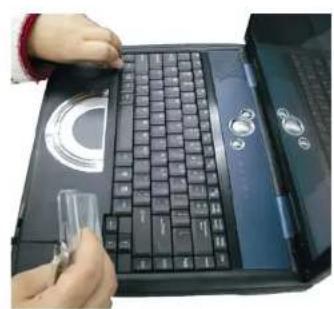

Comment augmenter la mémoire RAM de l'ECS G733E ?

Pour augmenter la mémoire RAM, ouvrez le panneau arrière de l'ordinateur et insérez une nouvelle barrette de RAM compatible. Assurez-vous de couper l'alimentation avant de procéder.

Comment résoudre les problèmes de connexion Wi-Fi ?

Vérifiez que le mode avion est désactivé. Redémarrez le routeur et l'ordinateur. Si le problème persiste, essayez de réinstaller les pilotes Wi-Fi via le gestionnaire de périphériques.

Comment mettre à jour le système d'exploitation ?

Allez dans les paramètres de votre ordinateur, cliquez sur 'Mise à jour et sécurité', puis sur 'Vérifier les mises à jour' pour installer les dernières mises à jour disponibles.

Que faire si l'ordinateur est lent ?

Vérifiez les programmes qui s'exécutent au démarrage et désactivez ceux qui ne sont pas nécessaires. Envisagez également de libérer de l'espace disque et de faire un nettoyage de votre disque.

Comment résoudre les problèmes de batterie ?

Si la batterie ne se charge pas, vérifiez le chargeur et le port d'alimentation. Si la batterie se décharge rapidement, envisagez de la remplacer.

Comment contacter le support technique ?

Pour contacter le support technique, visitez le site web officiel d'ECS et trouvez la section 'Support' pour accéder aux coordonnées ou au chat en direct.

MODE D'EMPLOI G733E ECS

Réglementation FCC sur les interférences radio

Ce matériel a été testé et déclaré conforme avec les limites d’un appareil numérique de classe B, conformément à la partie 15 du réglement FCC. Ces limites sont destinées à apporter une protection raisonnable contre les interférences nuisibles dans une installation résidente. Ce matériel génère, utilise et peut rayonner de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, il peut perturber les transmissions radio. Néanmoins, il n’est pas garanti que des interférences ne puissent se produire pour une installation spécifique. Si ce matériel devait provoquer des interférences inacceptables lors de la réception radio ou télévision, ce qui peut être confirmé en éteignant puis en remettant l’équipement sous tension, l’utilisateur est invité à essayer de remédier au problème en prenant les mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le matériel et le récepteur.
• Brancher le matériel sur une prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou demander l'assistance d'un technicien radio/TV.

Tout changement ou toute modification non expressément approuvés par le fabricant peut annuler le droit de l'utiliser d'utiliser ce matériel. Des câbles blindés doivent être utilisés pour connecter les unités et un cordon d'alimentation secteur non blindé pour l'alimentation secteur, afin d'être en conformité avec les limites d'émission.

Ce matériel doit être utilisé avec une alimentation électrique :

Puissance Input: 100-240 Vac, 50-60Hz, 1.5A Puissance Input: 100-240 Vac, 50-60Hz

Puissance Output: 19Vdc, 3.42A Puissance Output: 19Vdc, 6.3A

Ce matériel ne possède pas d'alimentation interne.

Avis DOC canadien relatif au matériel informatique de classe b

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le

Table des matières

Avant de démarrer 7

Utilisation de ce manuel 8

Précautions à observer lors de l'utilisation de votre ordinateur 13

Déballage de l'ordinateur 16

Premiers pas avec votre ordinateur 16

Mise en route 25

Connexion de l'alimentation 26

Mise en marche de votre ordinateur portable 27

Utilisation avec la batterie 27

Utilisation de l'ordinateur portable 31

Réglages de l'écran d'affichage LCD 32

Présentation du clavier 33

Le TouchPad 34

Connexion d'un dispositif externe de pointage 35

Le lecteur de CD-ROM, DVD-ROM, Combo Drive ou DVD Dual. 35

Cartes PCMCIA et ports d'extension 37

Fonctions principales 43

Audio 44

Connexion d'unités périphériques 45

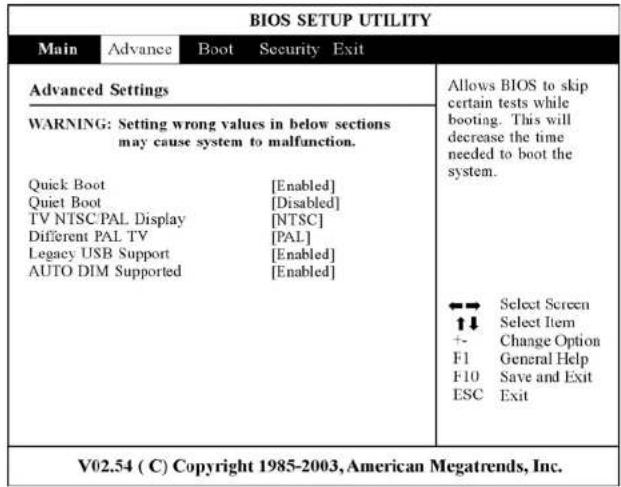

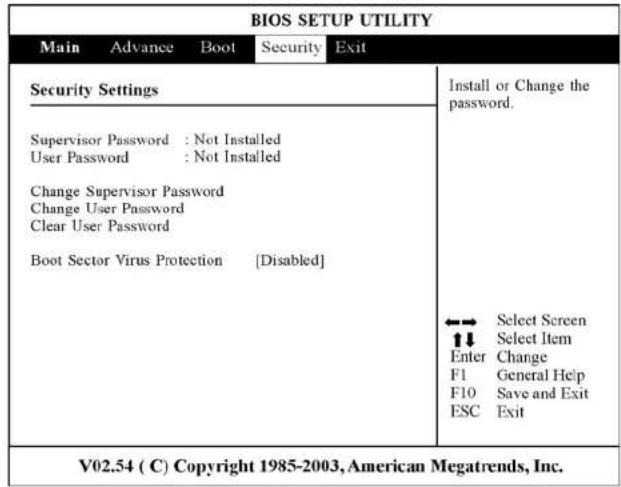

Configuration de l'interface BIOS 49

Navigation dans le menu de configuration du BIOS 50

Accès au programme de configuration du BIOS 50 La barre de menus 51 La barre de légendes 51 Lancement des sous-menus 52 Aide générale 53 Le menu principal "Main" 53 Le menu avancé "Advanced" 54 Le menu démarrage "Boot" 55 Le menu sécurité "Security" 56 Le menu quitter "Exit" 57 Les disques d'utilitaires 59 Installation automatique 60 Installation manuelle 61 Utilitaires VGA. 63 Dépannage 69 Identification d'un problème 70 Vérification des câbles et des connexions 71 L'autotest de démarrage (POST) 72 Problèmes matériels généraux 72 Pour contacterVotre distributeur 75 Faites évoluerVotre ordinateur 77 Comment augmenter la mémoire 78 Module de disque dur facile à remplacer 80 Remplacement de l'unité centrale (CPU) 82 Retrait du lecteur combiné de DVD-ROM 83 Caractéristiques 85 Caractéristiques détaillées de l'ordinateur 86

Informations système

Cet ordinateur portable a été conçu pour vous permettre de l'utiliser pendant des années, de manière productive et agréable. Utilisez ce paragraphe pour noter les caractéristiques du système. Veuillez mettre ces informations à jour lorsque vous ajoutez de nouvelles options.

Date d'achat :

Nom du vendeur :

Telephone:

Adresse :

Courriel :

Site Web :

Numéro de série :

Type d'unité centrale :

Capacité du disque dur :

Capacité mémoire :

Matériel en option :

Utilisation de ce manuel

Ce manuel a été rédigé afin de vous aider à utiliser votre ordinateur de manière optimale.

• Si vous êtes un utilisateur expérimenté d'ordinateurs et/ou des systèmes d'exploitation Microsoft Windows, le Guide de démarrage rapide fourni avec les accessoires vous permettra d'effectuer facilement la mise en route de leur système.
• Si vous êtes un utilisateur moins expérimenté, il est conseillé de lire attentivement le présent manuel avant d'utiliser votre système.

Que vous soyez un utilisateur expérimenté ou non, n'oubliez pas de consulter le chapitre Dépannage si vous rencontrez des problèmes avec votre ordinateur.

Le symbole ci-contre est utilisé pour signaler les informations détaillées relatives à certaines fonctions de votre ordinateur.

Le symbole du "crayon" est utilisé pour signaler les informations importantes à lire afin de ne pas risquer d'endommager votre ordinateur.

Le symbole de la "bombe" est utilisé pour vous mettre en garde contre les actions qui pourraient causer la perte de vos données ou perturber le fonctionnement de votre ordinateur.

Mesures de sécurité

Cette section a pour but de vous aider à identifier des conditions potentiellement dangereuses d'utilisation de ce matériel. Les dispositifs de sécurité nécessaires ont été installés sur l'ordinateur pour vous protéger contre d'éventuelles blessures. Cependant, vous devez utiliser votre propre discernement pour identifier les dangers possibles :

1. Veuillez lire ces instructions attentivement.
2. Veuillez conserver le présent guide d'utilisation pour référence ultérieure.
3. Veuillez débrancher ce matériel de l'alimentation secteur avant nettoyage. N'utilisez
4. En ce qui concerne le matériel connecté, veillez à ce que la prise d'alimentation soit située à proximité du matériel et facilement accessible.
5. Veuillez conserver ce matériel à l'abri de l'humidité.
6. Installez ce matériel sur une surface stable. Une chute peut provoquer des blessures.
7. Vérifiez que vous utilisez une tension d'alimentation correcte avant de brancher l'adaptateur secteur.
8. Placez le cordon d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez aucun objet sur le cordon d'alimentation.
9. Tous les avis et avertissements concernant ce matériel doivent être respectés.
10. Si le matériel n'est pas utilisé pendant une longue période, débranchez-le de l'alimentation secteur afin d'éviter qu'il puisse être endommage par d'éventuelles surtensions.
11. Ne jamais verser de liquide dans les ouvertures, cela pourrait provoquer un incendie ou un choc électrique.
12. N'ouvre jamais le boitier. Pour des raisons de sécurité, le matériel ne doit être ouvert que par un technicien spécialisé.
13. Si l'une des situations suivantes est rencontrée, faites vérifier le matériel par un technicien de maintenance :

Le cordon d'alimentation est endommagé. Du liquide a pénétré dans l'appareil. Le matériel a été exposé à l'humidité. Le matériel ne fonctionne pas correctement, ou vous ne pouvez pas le faire fonctionner comme indiqué dans le guide d'utilisation. Le matériel est tombé et il est abîmé. Le matériel présente des signes évidents de rupture.

1. Ne laissez pas ce matériel dans un environnement non contrôlé
2. Le système peut être utilisé dans une température ambience maximale de 35°C
3. Le niveau sonore au niveau de l'utilisateur, selon les termes de la norme IEC 704-1: 1982, est inférieur ou égal à 70 dB(A).
4. Conditions nécessaires pour le cordon d'alimentation

Le cordon d'alimentation utilisé avec l'adaptateur secteur doit respecter les conditions fixées pour le pays dans lequel vous utilisez l'adaptateur secteur, qu'il s'agisse d'un courant alternatif 100-120 volts ou 200-240 volts. Vous trouvez ci-dessous les informations concernant les exigences appliquées au jeu de cordon d'alimentation.

Le jeu de cordon doit être homologué pour le pays dans lequel il est utilisé. Le coupleur du matériel doit être compatible avec une prise de type CEE22/EN60320/IEC 320.

Pour les États-Unis et le Canada:

Le jeu de cordon doit être énuméré dans la liste UL et certifié CSA. Les caractéristiques minimales pour le cordon flexible sont No. 18 AWG.

Pour le Japon

• Tous les éléments du jeu de cordon doivent composer le signe "T" ainsi que le numéro d'enregistrement selon la loi japonaise Dentori.
• Les caractéristiques minimales pour le cordon flexible sont des conducteurs de type 0.75mm²

Pour les autres pays :

• être de type HAR (harmonisé) H03VV-F. Le jeu de cordon doit avoir une capacité d'au moins 2,5 et accepter une tension de 125 ou 250 volts.
• ser les risques de feu, de chaleur et de blessure. Ces mesures sont numérotées ci-dessous :

N'utilisez pas ce matériel à proximité de l'eau, comme par exemple près d'une baignoire, d'un lavabo, d'un bac à laver, dans un sous-sol humide ou près d'une piscine. Évitez d'utiliser le téléphone (autre qu'un téléphone portable) pendant un orage. Il peut exister un risque de choc électrique. N'utilisiez pas le téléphone pour signaler une fuite de gaz à proximité de la fuite.

Utilisez uniquement le cordon d'alimentation indiqué dans ce guide.

1. N'utilisez pas l'adaptateur secteur à proximit
2. Avertissement relatif aux produits Laser de classe I : Des radiations invisibles sont

émises par le Laser. Évitez de vous exposer à ces radiations lorsque le tiroir est ouvert.

Laisser l'ordinateur s'adapter à la températureambiante

Votre ordinateur portable peut facilement supporter des températures extrêmes, mais il est sensible aux brusques variations de température, rencontrées par exemple en passant d'un extérieur froid à un bureau chauffé. Les variations rapides de température peuvent causer un phénomène de condensation à l’intérieur du boîtier, pouvant endommager les composants électroniques qui s'y trouvent.

Si vous recevez cet ordinateur alors que la temperature extérieure est chaude ou froide, ne le mettez pas en marche immédiatement, mais laissez-le s'adapter progressivement à la temperature de la pièce pendant au moins trois ou quatre heures.

Si vous recevez votre ordinateur alors que la température extérieure est froide, ne branchez pas votre ordinateur tant qu'il ne s'est pas adapté à la température de la pièce.

Chaleur, froid, humidité et éblouissement

Installer votre ordinateur dans un lieu adaptable qui ne soit ni trop chaud ni trop froid et ni trop humide ni trop lumineux. Les reflets et l’éblouissement peuvent donc restreindre la lecture à l’écran, difficile et fatigante.

• Laisser un espace suffisant autour de votre ordinateur afin que la circulation d'air puisse s'effectuer correctement; vous évitez ainsi d'endommager par surchauffe les éléments de ce système.
• N'obstruez pas les orifices de ventilation. N'exposez pas votre ordinateur directement à la lumière du soleil.

Environnement de travail adapté

Votre ordinateur fonctionnera parfaitement dans un environnement de travail normal, toutes les composantes de ce système ne sont pas conçues pour supporter des conditions de température et d'humidité extrêmes.

Certains facteurs auxquels vous n'êtes pas sensibles vous-même peuvent cependant endommager votre ordinateur, comme par exemple : l'électricité statique, la poussière, la vapeur ou l'huile. Si vous souhaitez utiliser ordinateur à l'extérieur, installez-le dans un endroit propre et dans un environnement confortable.

Le module de batterie au lithium fourni vous permet d'utiliser votre ordinateur de manière autonome. Avant la première utilisation de votre ordinateur avec l'alimentation par batterie, retirez la batterie de son emballage, installez-la dans l'ordinateur et rechargez-la complètement.

Félicitations pour l'achat de votre ordinateur portable de type PC. Votre ordinateur bénéficiait des progrès les plus récents en matière de technologie informatique portable. La conception modulaire de votre ordinateur portable permet un développement maximal sans compromettre la portabilité. Les hautes performances de l'unité centrale et le disque dur IDE de caractéristiques avancées apportent une puissance de travail élevée vous permettant de travailler sur des fichiers graphiques complexes et d'exécuter des programmes lourds.

Un port PCMCIA vous permet d'utiliser des cartes standard type PCMCIA, ainsi que des cartes réseau ou des cartes mémoires.

Déballage de l'ordinateur

Votre ordinateur portable est livré dans son carton d'emballage de sécurité. À réception de tout ordinateur, ouvrez le carton et examinez attentivement son contenu. Si un élément est manquant ou endommagé, veuillez contacter votre revendeur immédiatement. L'emballage d'expédition doit contenir les éléments suivants:

L'ordinateur portable - Un adaptateur d'alimentation secteur - Un cordon d'alimentation secteur - Un disque CD d'utilitaires et de pilotes.

Ne jetez pas l'emballage d'expédition. Il pourra vous être utile ultérieurement pour l'expédition de votre ordinateur portable en cas de réparation à effectuer.

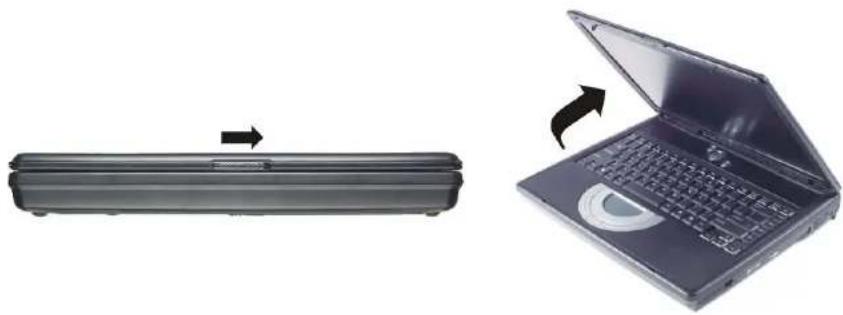

Ouverture du panneau LCD

Un loquet de blocage est situé à l'avant de l'ordinateur portable sur le panneau d'affichage, de manière à maintenir l'écran en position fermée lorsque l'ordinateur n'est pas utilisé.

1. Repérez le loquet d'ouverture situé sur le côté ère.
2. Ouvrez le panneau LCD; l'ordinateur se place alors en position inclinée.
3. Vous pouvez à tout moment ajuster l'inclinaison de l'écran afin d'obtenir une position confortable.

Pour ne pas endommager le panneau d'affichage :

1. Ne rabattez pas brutalement l'écran lorsque vous le refermez.
2. Evitez de placer des objets sur le panneau d'affichage, qu'il soit ouvert ou fermé.
3. Arrêtez l'ordinateur ou passez en mode de suspension avant de refermer le panneau d'affichage.

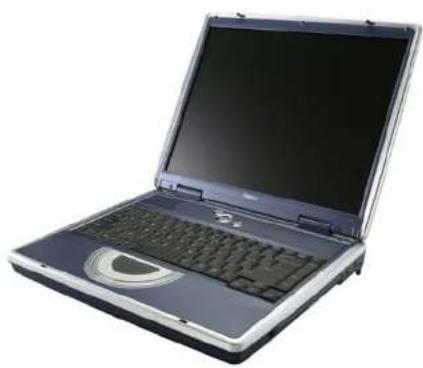

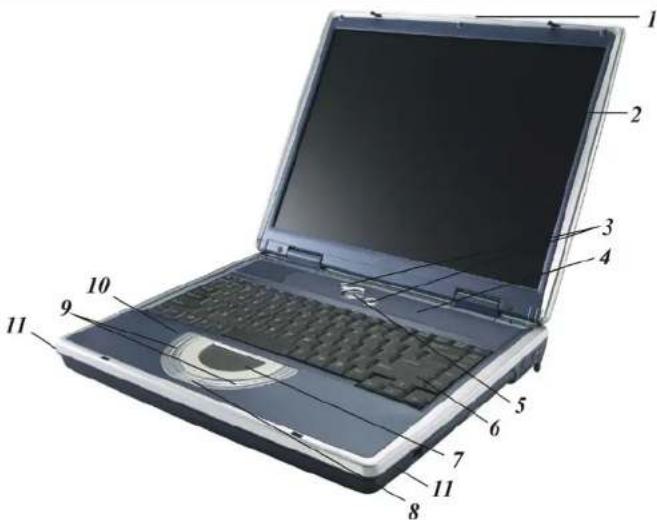

Lorsque l'écran LCD est ouvert, vous pouvez voir plusieurs éléments importants pour l'utilisation de votre ordinateur portable. Chacun de ces éléments est brièvement décrit ci-dessous:

1. Loquet de blocage du panneau LCD
2. Écran LCD
3. Touches de raccourcis
4. Touche Internet Explorer
5. Touche Outlook Express

4. Panneau d'affichage de l'état du système

Indique que l'ordinateur accède au périphérique PCMCIA.

Indique que l'ordinateur accède au lecteur DVD-ROM.

Indique que l'ordinateur accède au disque dur.

Indique que le clavier est en mode "Num Lock" (pavé numérique).

Indique que le clavier est en mode "Caps Lock" (verrouillage des majuscules). Dans ce mode, le clavier produit du texte en lettres capitales lorsque vous actionnez les touches. Si vous appuyez à nouveau sur la touche de verrouillage des majuscules, le voyant s'éteint et le clavier produit alors des lettres minuscules.

Indique que le clavier est en mode "Scroll Lock" (arrêt de défillement). Certaines applications répartissent les informations à l'écran de manière différente lorsque la touche Scroll Lock est activée.

1. Bouton de mise en marche/reprise
2. Clavier
3. TouchPad
4. Touche de défilement
5. Boutons du TouchPad
6. Microphone intégré. II. Haut-parleurs stéréo

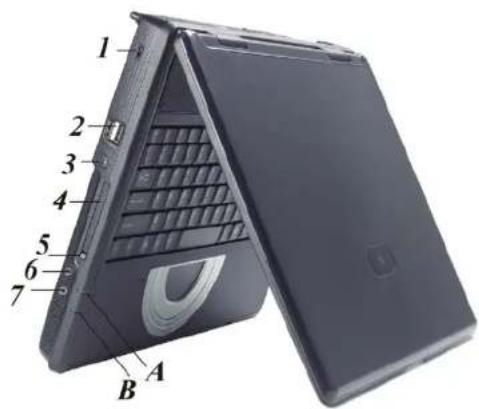

Le côté gauche

I. Verrou Kensington

1. Ports USB
2. Port 1394 "FireWire"
3. Couvercle de Port PCMCIA
4. Bouton du port PCMCIA
5. Prise de microphone externe
6. Prise de sortie audio/SPDIF

Voyants LED

A. Voyant de Charge de la batterie/Suspension

La lumière de l'indicateur devient orange pour montrer que la batterie est en charge, et elle devient verte pour montrer que la charge est en suspens. Finalement, elle s'éteint pour montrer que la batterie est complètement chargée.

B. Marche

Ce voyant s'allume lorsque l'ordinateur est mis en marche.

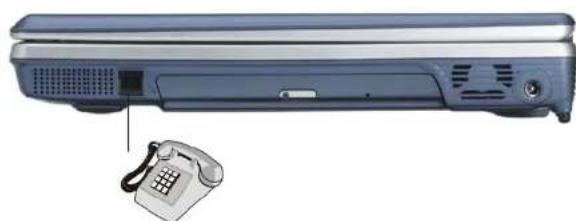

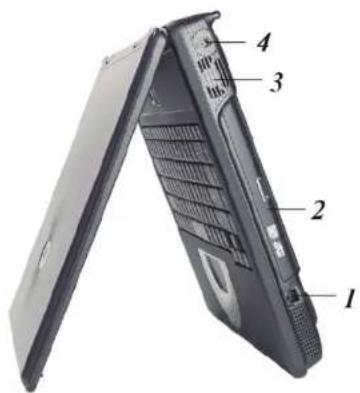

I. Le port modem

Toujours débrancher toutes les lignes téléphoniques de leur prise avant de manipuler ou de déconnecter ce matériel. Afin de diminuer les risques d'incendie, utilisez uniquement un cordon téléphonique No. 26 AWG, ou un cordon de caractéristiques supérieures.

1. Le lecteur de CD-ROM ou le combiné DVD
2. Ventilation "intelligente"
3. Connecteur d'alimentation en courant continu (cc)

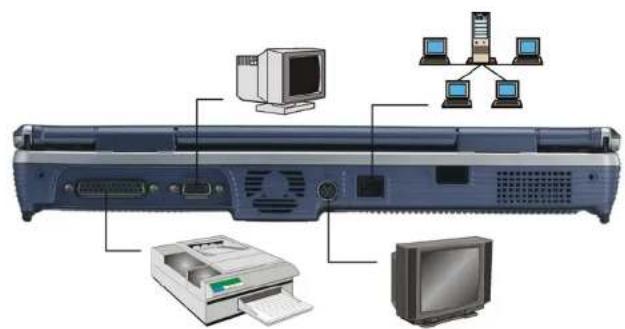

Le panneau arrête

I. Port parallèle 2. Port CRT externe 3. Ventilation intelligente 4. Port de sortie TV 5. Port de réseau local (LAN)

Dans le cas d'une connexion à un réseau local, veillez à utiliser un câble blindé EMI afin de minimiser les interférences lors de la transmission.

1. Port infrarouge
2. Orifices de ventilation

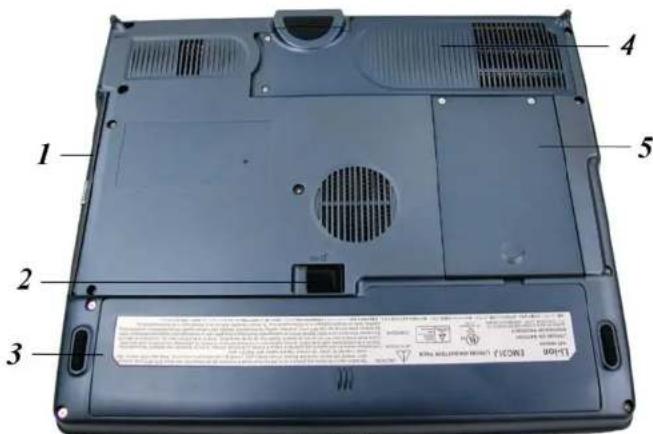

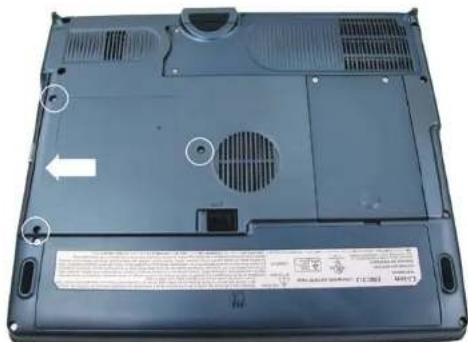

Le panneau inférieur

1. Lecteur de CD-ROM/DVD-ROM combiné 2. Loquet de blocage de la batterie 3. Module de batterie 4. Emplacement de l'unité centrale 5. Unité de disque dur

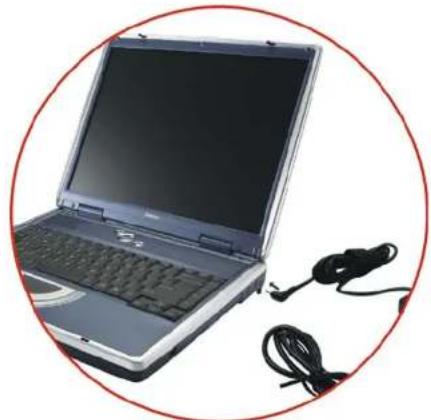

Connexion de l'adaptateur secteur

Un adaptateur secteur universel fourni avec votre ordinateur permet de l'alimenter en courant continu et de recharger la batterie.

Le cordon d'alimentation de l'adaptateur secteur est équipé d'une fiche à trois bornes avec prise de terre. N'enlevez pas la troisième broche de la fiche, le bon fonctionnement de l'ordinateur pourrait en être affecté.

La tension d'entrée de l'adaptateur peut se situer entre 100 et 240 volts, couvrant ainsi les tensions de courant secteur classiques utilisées dans la plupart des pays.

1. Branchez le connecteur de l'adaptateur secteur dans la prise d'entrée en courant continu située à l'arrière de l'ordinateur.
2. Connectez le cordon d'alimentation à l'adaptateur secteur puis à une prise secteur.

L'alimentation secteur à utiliser pour votre ordinateur est un onduleur (UPS). À défaut, utilisez une barrette d'alimentation équipée d'un dispositif de protection contre les surtensions. N'utilisez pas de cordon de raccordement de qualité inférieure, car cela pourrait provoquer des dommages à l'ordinateur et au secteur. L'ordinateur est livré avec son propre adaptateur secteur. N'utilisez pas un adaptateur secteur différent pour alimenter votre ordinateur.

Lorsque cela est possible, laissez l'adaptateur secteur branché à l'ordinateur portable, afin de recharger la batterie.

Ne jamais arrêté ou réinitialiser votre ordinateur lorsqu'une unité de disque dur ou de disquette est utilisée et lorsque l'icône d'état de ces unités est allumée; cela pourrait provoquer la perte ou la destruction de vos données. Attendez toujours au moins 5 secondes après avoir arrêté votre ordinateur avant de le redémarrer; l'arrêt et la mise en route trop rapprochés de l'ordinateur peut endommager les circuits électriques de celui-ci.

Mise en marche de votre ordinateur portable

Mettez l'ordinaire portable en marche en appuyant sur le bouton Marche. Pour cela maintenez le bouton pendant une à deux secondes, puis relachez-le. L'autotest de démarrage (POST) s'exécute alors. Lorsque l'autotest de démarrage est achevé, l'ordinateur exécute le programme de démarrage en copiant des fichiers du disque dur vers la mémoire. Si notre système d'exploitation (tel que Windows XP.... etc.) est installé, il doit démarrer automatiquement.

Pour arrêter l'ordinateur, enregistrez d'abord votre travail et fermez toutes les applications en cours, cliquez sur Démarrer, puis sur Arrêter et sélectionnez Arrêter le système. Cliquez alors sur "Oui", ou appuyez sur le bouton Marche pendant 4 à 6 secondes.

Utilisation avec la batterie

Votre ordinateur est fourni avec un module de batterie rechargeable qui vous permet d'utiliser l'ordinateur sans le connecter à une alimentation externe. Lorsque la batterie est complètement chargée, vous pouvez utiliser l'ordinateur pendant environ 2 heures dans les conditions suivantes:

La batterie est initialement complètement chargée

• Aucun périphérique n'est installé.
• Les unités de disquette et de CD-ROM ne fonctionnent pas plus de 10% du temps d'utilisation.

Utilisez uniquement des batteries homologuées par un distributeur/agré. Toutes les batteries ne sont pas identiques et ne doivent pas être considérées comme telles. L'utilisation d'une batterie non homologuée peut provoquer des dommages importants à l'ordinateur, ainsi qu'à vous-même en raison d'émissions toxiques.

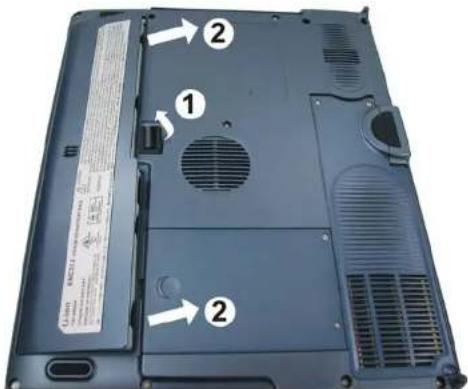

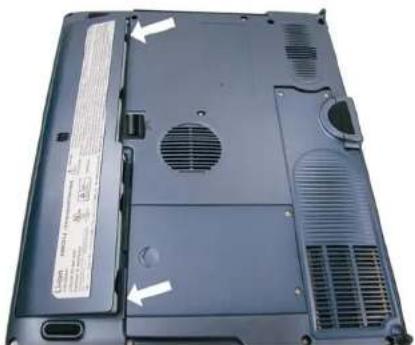

Mise en place et retrait d'un module de batterie

Lorsque vous déballez votre ordinateur, le module de batterie est normalement déjà installé dans celui-ci. Dans le cas contraire, veillez suivre les indications ci-dessous:

1. Retournez l'ordinateur à l'envers avec le panneau avant en face de vous et placez-le sur une surface stable et plane.
2. Engagez le module de batterie en l'inclinant par rapport à l'emplacement. Le bord frontal du module doit glisser dans les rainures du boîtier de l'ordinateur.

1. Abaissez doucement le module de batterie dans son compartiment et poussez-le jusqu'à ce que le module se clique et soit verrouillé dans le boîtier.

Pour retirer le module de batterie:

1. Arrêtez l'ordinateur et débranchez l'adaptateur secteur. Refermez le panneau LCD puis retournez l'ordinateur à l'envers et placez-le sur une surface stable et plane.
2. Soulevez le loquet de déblocage pour libérer le module de batterie de son emplacement. À ce point, le module de batterie est légèrement incliné par rapport à son compartiment.

1. Maintenez la batterie avec un doigt et sortez-la de son compartiment.

Charge de la batterie

Le module de batterie installé se recharge à chaque fois que l'ordinateur est connecté à un adaptateur secteur branché à une prise secteur alimentée. Il est conseillé de décharger complètement la batterie de temps à autre afin de maintenir ses performances au maximum.

Pour une charge rapide de la batterie, nous vous recommandons pour les processeurs suivants d'éteindre le système avant de commencer la charge:

2,4 GHz/FSB 533 MHz/1 Mo de mémoire cache et au-delà 2,8 GHz/FSB 800 MHz/1 Mo de mémoire cache et au-delà 3,0 GHz/FSB 800 MHz/512 ko de mémoire cache et au-delà 3,06 GHz/FSB 533 MHz/512 ko de mémoire cache et au-delà

Réglages de l'écran d'affichage LCD

Les paramètres d'affichage de l'écran LCD peuvent être ajustés au moyen des raccourcis clavier suivants.

Touches

[Fn] + [F8] Augmente la luminosité.

[Fn] + [F10] Utilisez ce raccourci clavier pour agrandir la zone d'affichage de votre écran ou pour lui rendre sa taille originale.

[Fn] + [F12] Ce raccourci clavier permet de permuter l'affichage entre l'écran intégré LCD, moniteur CRT uniquement, simulé sur l'écran LCD et le moniteur CRT, TV uniquement affichage simult, simulé sur l'écran TV et le moniteur CRT.

Entretien de l'écran LCD

Les écrans LCD sont des dispositifs délicats qui nécessitent une manipulation attentive. Veuillez observer les précautions suivantes :

• Lorsque vous n'utilisez pas votre ordinateur, laissez l'écran LCD fermé de manière à le protéger de la poussière.
• Si vous avez besoin de nettoyer votre écran LCD, utilisez un tissu moelleux et essuyez doucement la surface de l’écran.
• Ne placez pas vos doigts ou un objet pointu directement sur la surface et ne vaporisez jamais de produit nettoyant sur celle-ci.
• N'appuyez pas sur la surface de l'écran et ne déposez pas d'objets sur le couvercle lorsqu'il est fermé. Cela pourrait rompre ou endommager l'écran LCD.

Affichage externe CRT

Voussouspuezbrancherun moniteur externaou moyendu connecteurCRTa15broches. Trois configurations sont possibles:

• LCD uniqueness
• Moniteur CRT uniquement
• Affichage simultané sur l'écran LCD et le moniteur CRT TV uniquement
• Affichage simultané sur l'écran TV et le moniteur CRT

Vous pouvez passer de l'une à l'autre de ces configurations au moyen du raccourci clavier [Fn] + [F12]. Pour obtenir des informations au sujet du branchement d'un moniteur externe, veuillez consulter le Chapitre 4.

Présentation du clavier

Le clavier de votre ordinateur portable utilise une présentation classique AZERTY avec l'ajout de touches de fonction spéciales et d'un pavé numérique intégré facilitant la saisie importante de nombres. Votre clavier est compatible avec Windows 98 et possède les deux touches spécifiques à Windows. Grâce à ces touches "Windows 98", vous pouvez accéder à la plupart des fonctionnalités de Windows 98 et gagner du temps dans leur utilisation.

Les touches de fonction (F1-F12) situées sur la rangée supérieure du clavier ont plusieurs rôles et permettent d'exécuter différentes tâches en fonction de l'application que vous exécutez. Les touches de direction (situées dans le coin inférieur droit de votre clavier) et les touches [PgUp], [PgDn], [Origine] et [Fin] (situées le long du côté droit du clavier) vous permettent de déplacer le curseur actif de l'ordinateur vers différents emplacements de l'écran ou du document.

Le pavé numérique intégré consiste en 16 touches qui rendent la saisie importante de nombres plus aisée. De même que la touche [Num Lock], ces touches sont marquées en bleu. La valeur numérique attribuée aux touches est située en haut à droite de celles-ci.

Lorsque le pavé numérique est activé, l'icône NumLock s'affiche. Le pavé numérique s'active en appuyant sur le raccourci clavier [Fn] + [NumLk]. Lorsqu'un clavier externe est connecté, l'action sur la touche NumLock d'un des deux claviers a pour effet d'activer/désactiver le pavé numérique des deux claviers à l'unisson. Pour désactiver le pavé numérique de l'ordinateur portable tout en maintenant le pavé numérique du clavier externe activé, utilisez le raccourci clavier [Fn] + [NumLk] sur le clavier de l'ordinateur portable.

Les fonctions des touches de raccourci du clavier

TOUCHES
Bouton Marche	Appuyez sur ce bouton pour acceder/sorting du mode de suspension ou maintenez-le enforcé pendant plus de 4 secondes pour arrêté le système.
Touchche Internet Explorer	Cette touche permet d'ouvir directement Internet Explorer.
Touchche Outlook Express	Cette touche permet d'ouvir directement l'application Microsoft Outlook et d'envoyer/recevoir vos messages électroniques.
[Fn] + [F2] Ce raccourci clavier met le haut-parleur en mode muet.
[Fn] + [F3] Diminue le volume du haut-parleur.
[Fn] + [F4] Augmente le volume du haut-parleur.
[Fn] + [F5] Enabled ou Disabled Touchpad
[Fn] + [F7] Diminue la luminosité.
[Fn] + [F8] Augmente la luminosité.
[Fn] + [F10] Utilisez ce raccourci clavier pour agrandir la zone d'affichage videoo ou pour lui rendre sa taille d'origine.
[Fn] + [F12] Ce raccourci clavier permet de permuter l'affichage entre l'écran intégré LCD, Moniteur CRT uniquement, simultané sur l'écran LCD et le monitueur CRT Moniteur, TV uniquement affichage simult, simultané sur l'écran TV et le monitueur CRT.

Le touchpad

Le TouchPad est un pavé électrique tactile situé juste en bas de votre clavier. Vous pouvez faire glisser un doigt sur sa surface pour déplacer le curseur. Vous pouvez également utiliser les touches situées en bas du TouchPad comme boutons gauche et droit de la souris.

Précautions concernant le touchpad

Le TouchPad est un dispositif sensible à la pression. Veuillez prendre les précautions suivantes:

• Ne laissez pas le TouchPad en contact avec de la saleté, un liquide ou un corps gras.
• N'utilisez pas le TouchPad avec des doigts sales.
• Ne placez pas d'objets lourds sur le TouchPad ou sur les touches du TouchPad.

Vous pouvez utiliser le TouchPad avec des applications Microsoft Windows ainsi qu’avec d'autres applications.

Connexion d'un dispositif externe de pointage

Le système autorise l'emploi d'un seul dispositif de pointage, qu'il soit interne ou externe.

Stockage et récupération de données

Le stockage et la récupération de données sont parmi les tâches les plus essentielles que vous aurez à effectuer lors de l'utilisation de votre ordinateur. Celui-ci est équipé d'un lecteur de disquettes (FDD) de type 3,5" et d'une unité de disque dur (HDD). Le disque dur est amovible, ce qui permet de maintenir facilement leur matériel à jour.

Le lecteur de disquette

Votre ordinateur portable est equipped'un module amovible de lecteur de disquette haute-densite de type 3,5 pouces. Il est denomme lecteur A par le systeme d'exploitation.

Caractéristiques du module de cd-rom, dvd-rom, combo drive o DVD dual

Les caractéristiques du lecteur de CD-ROM, DVD-ROM, Combo Drive o DVD Dual sont décrites ci-dessous :

• La fonction de lecture audio vous permet d'écouter vos CD audio.
• Bouton d'insertion/ejection sur le panneau frontal
• Supporte les types de CD suivants : CD-DA, CD-ROM mode 1 et mode 2, Multi-Session Photo CD^TM, CD-I/Video CD (pcs.)
• Faible consommation électrique Hauteur 12,7mm

Précautions pour la manipulation de disques cd-rom, dvd-rom, combo drive o DVD dual

• Tenez toujours un disque par les bords, en évitant de toucher la surface. Utilisez un tissu doux, propre et sec pour ôter la poussière, les salissures ou les empreintes de doigts. Essuyez le disque en allant du centre vers le bord extérieur.
• N'écrivez pas et ne placez pas d'objets sur la surface du disque.
• Conservez les disques dans un lieu frais et sec. N'utilisez pas de benzène ou de diluant, ainsi que des produits nettoyants détérisifs. Utilisez uniquement les kits de nettoyage pour CD-ROM.
• Ne pliez pas les disques et évitez de les laisser tomber.

Chargement d'un disque

Pour lire un disque CD, veuillez suivre les instructions ci-dessous:

• Appuyez sur le bouton d’éjection de CD-ROM/DVD-ROM/Combo situé sur le tiroir du lecteur CD. Tirez ensuite le tiroir complètement vers l’extérieur.
• Prenez le CD-ROM par la circonférence extérieure en vous assurant que la surface brillante soit orientée vers le bas (la face sans étiquette ou écriture lisible). Placez soigneusement le CD-ROM sur le tiroir, puis poussez doucement le disque vers le bas jusqu'à ce qu'il se bloque en position (clic) sur l'anneau central.
• Repoussez le tiroir vers l'intérieur du lecteur.

Pour retirer un disque, effectuez les opérations suivantes :

• Vérifiez le voyant LED et assurez-vous que le système ne soit pas en train d'accéder au lecteur de CD-ROM/DVD-ROM/Combo.
• Pressez sur le bouton d’éjection et faites sortir le tiroir jusqu’au bout de course.
• Prenez soigneusement le CD par sa circonference extérieure et - tout en appuyant sur l'anneau central - retirez le CD-ROM/DVD-ROM/Combo du tiroir.

N'introduisez aucun corps étranger dans le tiroir de disque. Si vous rencontrez des difficultés lors de l'éjection d'un CD, dépliez une attache trombone, (ou utilisez une épingle ou une fine tige métallique) et insérez-la dans le trou d'éjection de secours situé sur le côté droit du panneau frontal. Le tiroir disque doit alors s'ouvrir immédiatement. Cette procédure peut aussi être utilisée pour retirer un CD du lecteur lorsque l'ordinateur portable est arrêté.

Cartes PCMCIA et ports d'extension

L'ordinateur portable possède un port d'extension PCMCIA où pour recevoir une carte PC de type II.

Insertion d'une carte PCMCIA

L'ordinateur émet un son de hauteur moyenne suivi d’un son plus haut lorsqu’une carte PC est insérée. Lorsque vous éjectez une carte, l’ordinateur émet un son haut suivi d’un son moyennement élevé. Vous pouvez insérer une carte PC aussi bien lorsque l’ordinateur est en Marche que lorsqu’il est Arrêté.

Veuillez suivre les instructions ci-dessus pour insérer une carte PCMCIA :

• Tenez la carte PCMCIA avec la face portant une flèche en haut et le côté connecteur orienté vers l'emplacement pour carte PC de votre ordinateur.
• Alignez le connecteur de la carte avec l'emplacement PCMCIA et faites glisser la carte dans celui-ci jusqu'à ce qu'elle soit bloquée en bout de course. Le système émet alors un bip pour indiquer qu'il a détecté la carte PC.

Pour retirer une carte PC, poussez une fois sur le bouton d'éjection, celui-ci sort alors de son emplacement initial. Poussez à nouveau sur le bouton pour éjecter la carte PCMCIA.

Lors de l'insertion d'une carte PC de type II, veuillez vérifier que le connecteur soit correctement inséré dans la prise. Avant d’éjecter une carte PC, vérifie que le système ne soit pas en train d’y accéder. Par exemple, si le message "Erreur d’interdiction d’écriture sur le lecteur x" s'affiche, l'utilisateur devra changer la position du commutateur d’interaction d’écriture sur la carte mémoire. Pour modifier la position du

commutateur, (a) éjectez la carte, (b) changez la position du commutateur et (c) réintroduisez la carte.

Toujours débrancher toutes les lignes téléphoniques de leur prise avant de manipuler ou de déconnecter ce matériel. Pour diminuer les risques d'incendie, utilisez uniquement un cordon téléphonique No. 26 AWG, ou de type supérieur.

Modes d'économie d'énergie

Cette section contient des informations relatives à l'alimentation de l'ordinateur portable, incluant l'adaptateur secteur, le module de batterie, la charge de la batterie, ainsi que des conseils permettant de maintenir les capacités de la batterie.

Le système d'alimentation est composé de deux parties : l'adaptateur secteur et le module de batterie. L'adaptateur secteur convertit le courant alternatif fourni par une prise secteur en courant continu nécessaire pour alimenter l'ordinateur.

L'alimentation par batterie

Un module de batterie complètement chargée permet une utilisation d'environ 2 heures, ceci dépendant de la configuration de votre ordinateur ainsi que des applications executées.

La durée de vie de la batterie peut être augmentée au moyen des fonctions de gestion de l'alimentation.

Avant d'utiliser votre ordinateur pour la première fois avec l'alimentation par batterie, vérifiez l'icône d'état de la batterie sur la barre d'outils de Windows, afin de vous assurer que celle-ci est complètement chargée.

Voir État de la batterie plus loin dans cette section pour une description et des explications détaillées au sujet de l'icône d'état de la batterie. La charge de la batterie demande environ 4 heures lorsque le système est à l'arrêt. Si possible, rechargez toujours la batterie complètement.

Retrait du module de batterie

Pour retirer le module de batterie de son compartiment, reportez-vous au Chapitre 3, Mise en place et retrait d'un module de batterie.

Préparation du module de batterie pour la première utilisation

Avant d'utiliser le module de batterie pour la première fois, le circuit intégré "Smart Battery" situé dans le module de batterie doit être étalonné afin de recevoir des informations exactes concernant la durée de vie de la batterie.

Pour étalonner le module de batterie, veuillez suivre les indications suivantes :

1. Insérez la batterie dans son compartiment et démarrez l'ordinateur portable. Si la batterie est complètement déchargée, passez à l'étape suivante. Sinon, laissez la batterie se vider jusqu'à ce que les signaux sonores (bps) de batterie très faible soient émis. Le système entre alors automatiquement en mode de suspension.
2. Arrêtez l'ordinateur. Branchez l'adaptateur secteur et laissez la batterie se recharger complètement. Lorsque le voyant de recharge de la batterie s’éteint, celle-ci est alors complètement rechargée.
3. Démarrer l'ordinateur, laissez la batterie se vider jusqu'à ce que les signaux sonores (bips) de batterie très faible seront émis. Le système entrera alors automatiquement en mode de suspension. Vous pouvez alors connecter l'adaptateur secteur.
4. Le module de batterie est maintenant correctement étalonné.

En général, l'utilisation de la batterie jusqu'à ce que l'apparition des signaux de batterie faible, suivi de la recharge totale de la batterie à chaque fois (cycle de décharge/recharge complet) permet d'obtenir des informations justes au niveau de la jauge de batterie.

Recharge automatique de la batterie

Veuillez recharger automatiquement la batterie en utilisant l'adaptateur secteur. La durée de charge est d'environ 4 heures lorsque l'ordinateur portable est arrêté. Le tableau suivant récapitule les modes de charge :

Mode de charge durée de charge

Rapide

4 heures lorsque l'ordinaire est arrêté ou en mode de suspension. Pour cela, la température ambiante ne doit pas dépasser 25°C.

Pré-charge Une pré-charge est appliquée au module de batterie Li-Ion.

Etat de la batterie

Le Panneau de configuration de Windows XP dispose d'une appliquette qui affiche une icône dans la barre des tâches de Windows, indiquant si l'ordinateur fonctionne avec l'alimentation de la batterie ou grâce à l'adaptateur secteur.

Cette appliquette affiche également une jauge qui indique la charge restante de la batterie.

Signal de batterie faible

Lorsque la charge de la batterie atteint l'état de "Batterie faible", il reste environ 10 à 15 minutes d'utilisation de l'ordinateur.

Un signal sonore est alors émis toutes les 5 secondes, pour vous avertir de cet état. Lorsque la charge de la batterie atteint l'état de "Batterie très faible", le signal sonore s'accélère.

Votre batterie permet alors une utilisation de l'ordinateur pendant 1 à 2 minutes. Vous devez enregistrer vos données en cours ou brancher l'adaptateur secteur immédiatement, sinon vous pourriez perdre ces données.

Signal sonore Indication

Bip continu toutes les 5 secondes	Batterie faible: Indique que la charge restante de la batterie permet entre 7 et 10 minutes d'utilisation de l'ordinateur.
Accélération des bips/1 seconde	Batterie très faible: Indique que la charge restante de la batterie permet entre 1 et 2 minutes d'utilisation de l'ordinateur.Enregistrez votre travail et arrêtez l'ordinateur, ou branchez l'adaptateur secteur.

Lorsque la charge restante de la batterie ne permet qu’une minute d’utilisation, l’ordinateur portable passe en mode de suspension sur disque et s’arrête. Branchez l’adaptateur secteur et réveillez l’ordinateur afin d’enregistrer votre travail.

Batterie d'alimentation de l'horloge en temps réel

Une petite batterie intégrée alimente le système pour maintenir certaines informations lorsque l'ordinateur est arrêté.

Si l'ordinateur reste arrêté pendant une longue période, cette batterie se vide et les informations système sont alors perdues.

Il existe un risque d'explosion si la batterie est insérée de manière incorrecte. Remplacez la batterie par une batterie du même type ou par une batterie équivalente recommandée par le fabricant. Débarrassez-vous des batteries usagées en respectant les recommandations du fabricant. Ne retirez jamais un module de batterie lorsque l'ordinateur est en marche, cela pourrait provoquer des pertes de données au moment où l'alimentation du système est interrompue.

Redémarrage de l'ordinateur

Après l'installation d'un logiciel, il se peut qu'un message vous demande de redémarrer l'ordinateur, afin de charger le nouvel environnement d'utilisation. Pour redémarrer le système, appuyez simultanément sur les touches [Ctrl] + [Alt] + [Suppr]. Cette opération s'appelle également un "démarrage à chaud".

Cette combinaison de touches agit comme une réinitialisation logicielle lorsque vous rencontrez un problème d'ordre matériel ou logiciel qui bloque le système.

Si cette combinaison de touches ne permet pas d’arrêter le système, vous pouvez redémarrer l’ordinateur au moyen du bouton Marche. Dans le cas où le système reste bloqué pour une certaine raison, l’action sur ce bouton permet d’arrêter l’ordinateur.

Réglage de la luminosité

Pour ajuster la luminosité de l'écran LCD, appuyez sur (et maintenez enfoncée) la touche [Fn] située en bas à gauche du clavier et appuyez sur la touche [F7] afin de réduire la luminosité, ou sur la touche [F8] pour augmenter celle-ci.

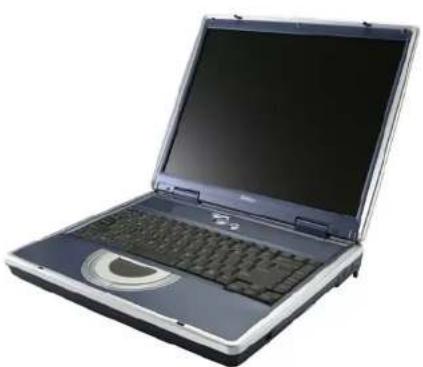

Fonctions principales

Votre ordinateur est conçu pour une utilisation mobile efficace. De plus, il possède également la puissance suffisante pour être utilisé comme ordinateur de bureau. Ce chapitre traite des fonctions de votre ordinateur portable qui sont typiques des systèmes de bureau.

Le système audio multimédia

Les caractéristiques audio intégrées de votre ordinateur portable vous permettent de bénéficier d'une large gamme de logiciels multimédia d'éducation et de loisirs. L'ordinateur est équipé de deux haut-parleurs stéréo intégrés, d'un microphone et de ports d'entrée audio pour des unités audio externes.

Un microphone externe peut être connecté au moyen de la prise d'entrée microphone. Des haut-parleurs externes ou un casque peuvent être connectés à la prise de sortie audio de l'ordinateur portable.

Des périphériques audio externes peuvent être connectés à la prise d'entrée ligne (Line in). Toutes les fonctionnalités audio sont commandées par logiciel. Le système audio multimédia de l'ordinateur portable possède les caractéristiques suivantes :

• Compatibilité avec le système audio Windows
• Fonctionnement en mode Duplex
• Filtrage dynamique pour réduire le niveau de bruit et la distorsion
• Lecture audio numérisée 16-bits
• Microphone intégré pour faciliter l'enregistrement
• Deux haut-parleurs stéréo intégrés
• Enregistrement audio numérique via le microphone intégré ou par toute source externe.

Commande du volume audio

Le volume audio de l'ordinateur peut être commandé au moyen de raccourcis clavier : Les raccourcis clavier [Fn] + [F3] et [Fn] + [F4] permettent respectivement de diminuer et d'augmenter le volume de sortie audio.

Logiciel audio

Votre ordinateur portable est équipé d'un système audio intégré qui vous permet de profiter d'une haute qualité de reproduction audio via les haut-parleurs intégrés ou encore par des haut-parleurs externes connectés au port de sortie audio.

Enregistrement audio

Votre ordinateur portable vous permet d'effectuer des enregistrements audio au moyen d’un microphone relié à la prise micro située à l’arrière du boîtier de l’ordinateur. Veuillez consulter l’Aide de Windows ainsi que les services d’assistance pour obtenir plus d’informations au sujet de l’utilisation des différents dispositifs d’enregistrement audio.

Pour un son de toute valeur qualité, cliquez sur "Contrôle du volume" en bas à droite de votre écran. Dans la fenêtre de Contrôle du volume, cliquez sur "Options" et sélectionnez "Propriétés". Cliquez alors sur l'onglet "Enregistrement" et cliquez sur OK, puis dans l'onglet "Avances" cliquez sur "Puissance micro".

Lecture de fichiers audio

Votre ordinateur peut dire des fichiers audio enregistrés au format MDI, WAVE ou MP3. Consultez l'Aide ainsi que le service d'assistance de Windows pour obtenir des informations détaillées sur les différentes fonctions de Media Player.

Haut-parleurs et microphone externes

Le système audio permet d'obtenir un son de haute qualité au moyen de haut-parleurs externes, ainsi que de capter et de traiter le son provenant d'un microphone externe ou d'une autre source audio externe.

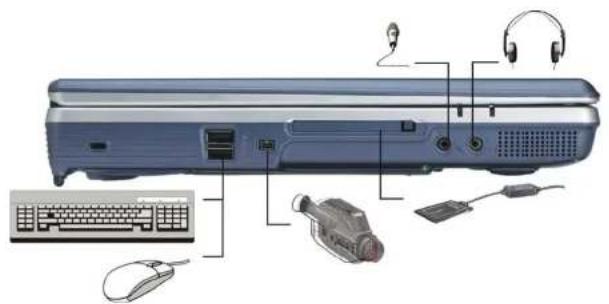

Connexion d'unités périphériques

Vous pouvez ajouter toute une gamme de périphériques externes à votre ordinateur afin d'augmenter ses possibilités. Par exemple, vous pouvez ajouter une souris, un modem ou une imprimante.

L'ordinateur est équipé de plusieurs ports d'interface, tels que le port parallèle EPP (imprimante), un port série et des ports USB. Ces ports sont destinés à relier des unités périphériques à votre ordinateur.

Connectez les unités périphériques aux ports d'interface de votre ordinateur de la manière indiquée ci-dessous:

Configuration de l'interface BIOS

Le programme de configuration du BIOS (Basic Input and Output System) est un utilitaire piloté par menu, qui vous permet d'effectuer des modifications dans la configuration du système et d'adapter celui-ci au matériel installé, ou de modifier les performances de l'ordinateur. Lorsque l'ordinateur portable est démarré, le système est alors configuré avec les valeurs stockées dans la mémoire CMOS. Grâce à des menus d'utilisation aisée, vous pouvez configurer des éléments et des paramètres tels que:

Disques durs et périphériques - Ordre chronologique des unités de démarrage Protection par mot de passe

Les paramètres définis au moyen de l'utilitaire de configuration du BIOS affectent directement la manière avec laquelle l'ordinateur fonctionne.

Navigation dans le menu de configuration du BIOS

Le programme de configuration a été conçu pour rendre son utilisation la plus aisée possible.

Si vous modifiez accidentellement un paramètre et que vous ignorez comment revenir à l'état d'origine, le programme de configuration possède une touche de raccourci qui vous permet de revenir à la valeur précédente.

Accès au programme de configuration du BIOS

Pour accéder au programme de configuration du BIOS, appuyez sur la touche ECHAP immédiatement après que l'ordinateur ait effectué l'autotest de démarrage (POST).

Aide spécifique

Sur le côté droit du menu de configuration se trouve une zone nommée "Item Specific Help" (aide spécifique). Cette zone exemple les raccourcis de navigation ainsi que les informations spécifiques à l'objet actuellement édité.

La barre de menus

La partie supérieure de l'écran possède une barre de menus avec les sélections suivantes :

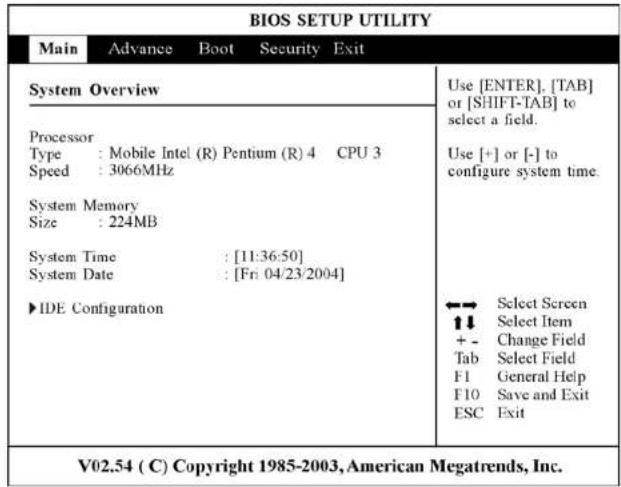

Main (Principal) - Utilisez ce menu pour effectuer des modifications à la configuration de base du système.

Advanced (Avancé) - Utilisez ce menu pour activer et modifier les fonctionnalités avancées disponibles sur tout système, tel que le module infrarouge FIR (Fast IrDa).

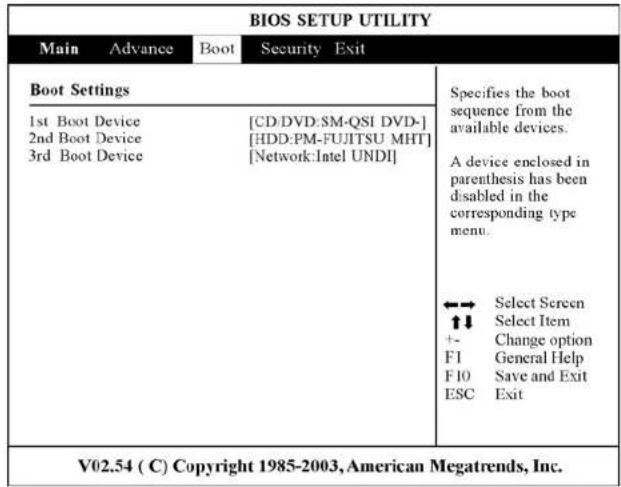

Boot (Démarrage) - Utilisez ce menu pour configurer l'unité par défaut du système qui sert à repérer et à charger le système d'exploitation lors du démarrage de l'ordinateur.

Security (Sécurité) - Utilisez ce menu pour définir un mot de passe. Le mot de passe peut servir à limiter l'accès à la procédure de démarrage ainsi qu'aux commandes du menu de configuration du BIOS.

Exit (Quitter) - Utilisez ce menu pour quitter le menu en cours, ou pour indiquer la manière de quitter le programme de configuration.

Pour accéder aux éléments de la barre de menus, appuyez sur une touche de direction du clavier, droite ou gauche, jusqu'à ce que l'élément souhaité passe en surbrillance.

La barre de légendes

En bas du menu de configuration se trouve une barre de légendes. Les touches de la barre de légendes vous permettent de naviguer parmi les différents menus de configuration. Le tableau suivant énumère les touches de la barre de légendes, ainsi que leurs substitutions et fonctions respectives.

Touche Substitution Fonction
F1		Affiche la fenêtre d'aide générale. Accessible à tout moment dans le BIOS.
Ésc (Échap)		Saule au menu Exit (Quitter) ou returne au menu Main (Principal) à partir d'un sous-menue.
←		Sélectionne l'élement de menu situé à gauche.
→		Sélectionne l'élement de menu situé à droite.
↑ ou ↓	Touches de direction	Déplace le curseur vers le haut ou le bas d'un champ à l'autre.
Tab	Enter	Déplace le curseur vers la position suivante disponible dans le champ.
Touches moins (−)		Fait défilier en arrêté les valeurs du champ en surbrillance.
Touches plus (+)		Fait défilier en avant les valeurs du champ en surbrillance.
Home	PgUp	Déplace le curseur vers le champ situé en haut de la fenêtre.
End	PgDn	Déplace le curseur vers le champ situé en bas de la fenêtre.
F9		Définis les paramètres du menu en cours à leurs valeurs par défaut.
F10		Enregistre et quitte le menu.
Enter		Sélectionne un sous-menu ou affiche une palette d'options pour un champ.

Lancement des sous-menus

Pour appeler un sous-menu, déplacez simplement le curseur pour mettre le champ souhaité en surbrillance et appuyez sur la touche Entree [Enter]. Utilisez la touche Echap [Esc] pour revenir au menu principal Main.

Aide générale

En plus de la fenêtre d'aide spécifique, le programme de configuration du BIOS offre également un écran d'aide générale (General Help) qui peut être appelé à partir de n'importe quel menu en appuyant simplement sur la touche [F1]. Pour quitter la fenêtre d'aide, appuyez sur la touche Entrée [Enter] ou Échap [Esc]

Enregistrer les changements et quitter le programme de configuration du BIOS

Reportez-vous à la section de ce chapitre concernant le menu Exit (Quitter) pour obtenir des informations détaillées sur l'enregistrement des changements et la manière de quitter le programme de configuration.

Le menu principal "main

Lors de l'accès au programme de configuration du BIOS, l'écran suivant apparait :

Le menu avancé "advanced

La sélection de Advanced à partir de la barre de menus affiche le menu avancé "Advanced":

Le menu de démarrage "boot

Le menu de démarrage "Boot" permet à l'utilisateur de désigner la série selon laquelle l'ordinateur recherche l'unité de démarrage du système.

Vous pouvez également configurer la manière avec laquelle le système démarre. Pour effectuer des changements, sélectionnez Boot à partir de la barre de menus. L'écran suivant s'affiche:

Le menu sécurité "security

Le système avancé de sécurité de l'ordinateur vous permet de définir un mot de passe afin d’empêcher l'accès non autorisé aux ressources système, aux données, ainsi qu'à l'utilitaire de configuration du BIOS.

Le menu quitter "exit

Après avoir défini tous les paramètres souhaités dans les différents menus du programme de configuration du BIOS, vous devez enregistrer les changements apportés, puis quitter la configuration. Sélectionnez Exit dans la barre de menus afin d'afficher le menu suivant :

Les disques d'utilitaires

Il existe deux procédures distinctes pour installer les pilotes : L'installation automatique et l'installation manuelle.

Installation automatique

• Suivez une à une les étapes d'installation avec le DVD-ROM pour exécuter l'application "AutoRun", encommençant par sélectionner "Driver Installation" (installation des pilotes).
• Pour exécuter à nouveau l'installation "AutoRun", vous reportez aux procédures détaillées de l'installation manuelle.

Installation des pilotes d'affichage VGA

Cette section décrit le fonctionnement et l'installation des pilotes d'affichage VGA fournis dans le disque DVD-ROM d'utilitaires, livré avec votre ordinateur.

• Insérez le disque DVD-ROM contenant les pilotes dans votre lecteur de DVD-ROM.
• Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
• Entrez le chemin suivant: D:\Driver\VGA\Setup.exe (Si D ne correspond pas à votre lecteur de DVD-ROM, remplacez D par la lettre d'allocation correcte).
• Cliquez sur "Setup" pour lancer l'assistant d'installation.
• Suivez les instructions à l’écran pour exécuter le processus d’installation. Redémarrez ensuite votre ordinateur une fois l’installation terminée.

Installation du pilote audio

• Insérez le disque DVD-ROM contenant les pilotes dans votre lecteur de DVD-ROM.
• Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
• Entrez le chemin suivant: D:\Driver\Audio\Setup.exe (Si D ne correspond pas au lecteur de DVD-ROM, remplacez D par la lettre d'allocation correcte).
• Cliquez sur "Setup" pour lancer l'assistant d'installation.
• Suivez les instructions à l’écran pour exécuter le processus d’installation. Redémarrez ensuite votre ordinateur une fois l’installation terminée.

Installation du pilote de réseau local (LAN)

Pour installer le pilote de réseau local (LAN), vous devez tout d'abord supprimer le pilote actuellement installé.

• Insérez le disque DVD-ROM contenant les pilotes dans votre lecteur de DVD-ROM.
• Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
• Entrez le chemin suivant: D:\Driver\LAN\Setup.exe (Si D ne correspond pas au lecteur de DVD-ROM, remplacez D par la lettre d'allocation correcte).
• Cliquez sur "Setup" pour lancer l'assistant d'installation.
• Suivez les instructions à l’écran pour exécuter le processus d’installation. Redemarrez ensuite votre ordinateur une fois l’installation terminée.

Installation du pilote de touchpad

Pour installer le pilote du TouchPad, vous devez tout d'abord supprimer le pilote actuellement installé.

• Insérez le disque DVD-ROM contenant les pilotes dans votre lecteur de DVD-ROM.
• Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
• Entrez le chemin suivant: D:\Driver\Touchpad\Setup.exe (Si D ne correspond pas à votre lecteur de DVD-ROM, remplacez D par la lettre d'allocation correcte).
• Cliquez sur "Setup" pour lancer l'assistant d'installation.
• Suivez les instructions à l’écran pour exécuter le processus d’installation. Redémarrez ensuite votre ordinateur une fois l’installation terminée.

Installation manuelle

Pour installer les pilotes manuels, veuillez suivre pas à pas la procédure décrite pour chaque section, afin d'effectuer une installation correcte.

Installation du pilote cardbus

• Dans le menu "Démarrer", cliquez sur l'icône "Mon ordinateur" puis sur "Afficher les informations système".
• Cliquez sur l'onglet "Matériel" dans la fenêtre "Propriétés système".
• Cliquez ensuite sur l'onglet "Gestionnaire de périphériques".
• Cliquez sur "cartes PCMCIA", faites un double-clic sur "Contrôleur générique CardBus" et cliquez sur l'onglet "Pilote".
• Cliquez sur l'onglet "Mise à jour du pilote" et Sélectionnez l'option "Installation à partir d'une liste ou d'un emplacement spécifique (avancé)", puis cliquez sur "Suivant".
• Sélectionnez l'élément "Inclure cet emplacement dans la recherche", cliquez sur le bouton "Parcourir" et spécifiez l'emplacement D:\Driver\Cardbus\WinXP\enecbwxp.inf de votre lecteur de CD afin de réaliser la méthode d'installation.

Installation du pilote de MDC modem

• Insérez le disque DVD-ROM contenant les pilotes dans votre lecteur de DVD-ROM.
• Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
• Entrez le chemin suivant: D:\Driver\MDC\Liteon\WinXP\Setup.exe D:\Driver\MDC\Billionton\Setup.exe D:\Driver\MDC\Actiontec\WinXP\Setup.exe (Si D ne correspond pas à votre lecteur de DVD-ROM, remplacez D par la lettre d'allocation correcte).
• Cliquez sur "Setup" pour lancer l'assistant d'installation.
• Suivez les instructions à l’écran pour exécuter le processus d’installation. Redémarrez ensuite votre ordinateur une fois l’installation terminée.

Installation du pilote de wireless LAN

• Insérez le disque DVD-ROM contenant les pilotes dans votre lecteur de DVD-ROM.
• Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
• Entrez le chemin suivant: D:\Driver\Wireless\USB\802.11b-AIRVAST\Setup.exe

D:\Driver\Wireless\USB\802.11b-QCOM\Setup.exe

D:\Driver\Wireless\MiniPCI\QCOM_WLAN802.11BG_QCOM\Setup.exe (Si D ne correspond pas à votre lecteur de DVD-ROM, remplacez D par la lettre d'allocation correcte).

• Cliquez sur "Setup" pour lancer l'assistant d'installation.
• Suivez les instructions à l’écran pour exécuter le processus d’installation. Redémarrez ensuite votre ordinateur une fois l’installation terminée.

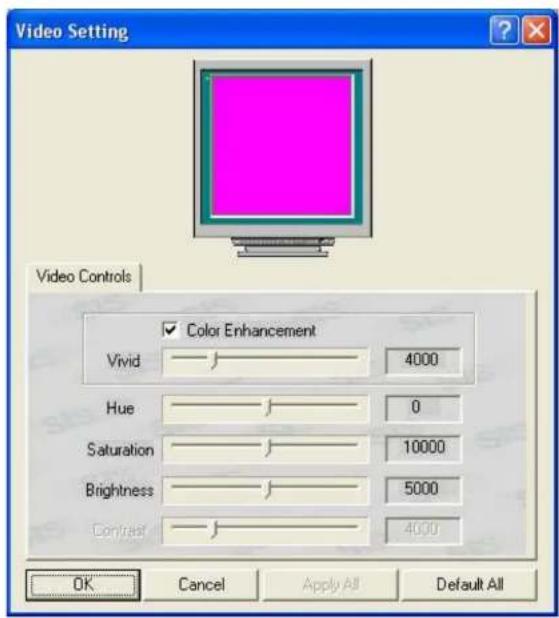

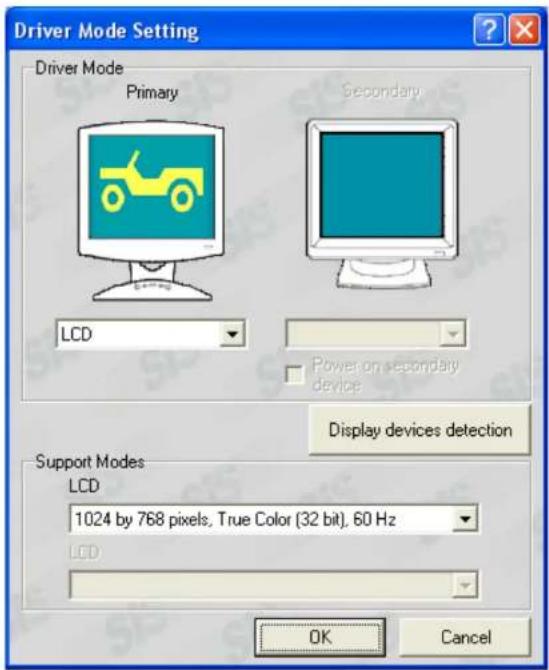

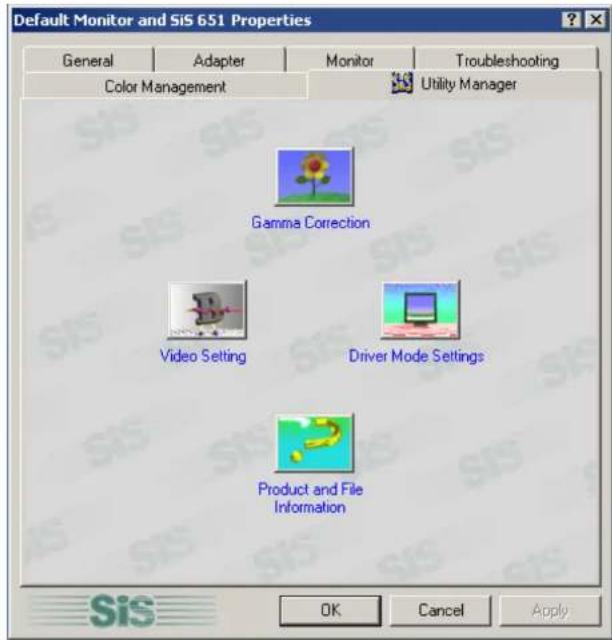

Utilitaires VGA

Après avoir redémarré Windows, ouvre le "Panneau de configuration" et fais un double-clic sur l'icône "Affiche". À partir de la fenêtre "Propriétés de Affiche", sélectionnez l'onglet "Paramètres" et cliquez sur "Avancées" afin d'accéder à la fenêtre "Default Monitor and SiS 651 Properties".

Vous remarquerez que trois nouvelles entrées ont été ajoutées aux éléments figurant dans la fenêtre "Propriétés de Affichage" : Configuration de l’affichage, Configuration vidéo et Correction de Gamma.

Dépannage

Ce chapitre décrit la manière d'identifier et de résoudre les problèmes que vous pourriez rencontrer lors de l'utilisation de votre ordinateur.

Identification d'un problème

Les problèmes que vous pourriez rencontrer lors de l'utilisation de votre ordinateur peuvent être provoqués par des causes mineures, tel qu'un cordon d'alimentation débranché, ou majeures, tel qu'un disque dur surendommagé. Les informations contenues dans ce chapitre ont pour but de vous aider à localiser et à résoudre les problèmes d'ordre mineur. Si le problème persiste après avoir essayé les solutions proposées, notez les actions que vous avez déjà tentées pour résoudre le problème et prenez contact avec votre revendeur.

Un dépannage réussi est le résultat d'une observation attentive, d'un raisonnement par déduction et d'une approche organisée dans la résolution du problème.

Les problèmes que vous pouvez rencontrer se divisent en deux catégories principales : problèmes matériels et problèmes logiciels. Les problèmes matériels peuvent ensuite être divisés en problèmes électriques et en problèmes mécaniques. Vous saurez qu'il s'agit d'un problème mécanique si l'écran d'affichage reste noir, si l'ordinateur ne parvient pas à sur un lecteur de disque, ou si vous obtenez un message d'erreur au cours de l'autotest de démarrage (POST).

Les erreurs d'ordre logiciel peuvent intervenir à différents niveaux. Le ROM BIOS et le système d'exploitation peuvent émettre un grand nombre de messages d'erreur. De plus, chaque programme utilisé ou d'application possède son propre catalogue de messages d'erreur. Il est important de pouvoir déterminer si le message d'erreur logiciel que vous recevez provient d'une application ou du système d'exploitation. Lorsque vous connaissez l'origine du message d'erreur, vous pouvez alors chercher une solution au problème dans le guide d'utilisation du produit logiciel concerné. Les erreurs d'ordre logiciel peuvent survenir à plusieurs niveaux.

Vérification des câbles et des connexions

Commence par une vérification visuelle attentive de l'extérieur de l'ordinateur. Si aucun voyant LED n'est allumé, vérifie que l'ordinateur et ses périphériques sont alimentés et reliés entre-eux de manière correcte.

Pour vérifier les câbles d'alimentation et les connexions :

1. Si vous utilisez l'alimentation par batterie, branchez l'ordinateur portable à l'alimentation secteur et vérifiez que la batterie est chargée ou se recharge.
2. Si vous utilisez l'alimentation par adaptateur, vérifiez la prise secteur, le cordon d'alimentation et les interrupteurs qui peuvent affecter l'alimentation de votre ordinateur.

Vérifiez la prise murale et/ou la barrette d'alimentation avec un appareil électrique qui fonctionne. Une lampe ou un appareil de réception radiophonique sont par exemple des appareils dont vous connaisssez l'état de fonctionnement. Vous pouvez aussi avoir besoin de vérifier les fusibles et les disjoncteurs de votre installation électrique. Si la prise secteur est commandée par un interrupteur, vérifiez que celui-ci est en position marche/allumé. Si la prise secteur est commandée par un variateur, utilisez une autre prise. Si votre ordinateur est branché à une barrette d'alimentation responsable un interrupteur, vérifier que celui-ci est en position marche.

1. L'ordinateur étant arrêté, vérifie tous les câbles de connexion. Si l'ordinateur est relié à des périphériques, vérifie que les câbles sont correctement connectés.

Si l'ordinateur est placé trop près d'un mur, il est possible qu'une connexion soit desserrée ou qu'un cable soit tordu ou pincé.

N'utilisez pas les cables d'autres appareils (autres que ceux recommandés par le fabricant) même si leur apparence extérieure est identique. Leur câblage électrique et leurs caractéristiques peuvent être différents.

1. Lorsque vous avez vérifié que l'alimentation est disponible et que toutes les connexions sont correctes, redémarrez l'ordinateur.

Si l'ordinateur ne démarre toujours pas, il peut s'agir d'un problème matériel.

L'autotest de démarrage (POST)

L'autotest de démarrage (POST) s'exécute à chaque démarrage ou redémarrage de l'ordinateur portable. Le POST vérifie la mémoire, la carte mère du système, l'affichage, le clavier, les lecteurs, ainsi que d'autres options installées.

Quelques secondes après avoir démarré votre ordinateur, un message de copyright apparait à l'écran. Un message de test de la mémoire s'affiche ensuite, la taille de mémoire affichée augmente jusqu'à ce toute la mémoire installée soit vérifiée. Normalement, la seule routine de test visible à l'écran est celle du test mémoire.

Deux catégories de dysfonctionnements peuvent être détectées au cours de l'autotest de démarrage:

• Messages d'erreur indiquant un échec d'ordre matériel, logiciel ou provenant du BIOS. Ces dysfonctionnements critiques empêchent complètement l'ordinateur de fonctionner ou peuvent provoquer des résultats incorrects visibles. Un exemple d'erreur critique est le dysfonctionnement du microprocesseur (unité centrale).
• Messages qui fournissent des informations importantes sur les processus de démarrage et de lancement (tel que l'état de la mémoire). Ces dysfonctionnements non-critiques provoquent des résultats incorrects qui ne sont pas toujours visibles. Un exemple d'erreur non-critique est une panne de puce mémoire.

En général, si l'autotest de démarrage détecte une panne de la carte mère (erreur critique), l'ordinateur s'arrête et émet une série de bips. Si une panne est détectée dans une partie autre que la carte mère (par exemple au niveau de l'affichage, du clavier ou d'une carte), un message d'erreur est affiché à l'écran et la procédure de test est interrompue. Il est important de savoir que l'autotest de démarrage ne vérifie pas tous les éléments de l'ordinateur, mais seulement ceux qui lui permettent d'être suffisamment opérationnel pour exécuter les programmes de diagnostic.

Si le système ne termine pas le POST avec succès, mais affiche un écran vide, émet une série de bips ou affiche un code d'erreur, consultez alors votre service d'assistance.

Problèmes matériels généraux

Quelques problèmes d'ordre matériel et les solutions proposées sont présentes dans le

tableau ci-dessous :

Problème : Défaillance lors de l'installation du pilote audio.

Solution: Retirez le périphérique audio actuellement connecté au système. Suivez les instructions concernant l'installation du pilote audio.

Problème : L'écran d'affichage reste noir.

Solution: Vérifiez que l'ordinateur n'est pas en mode suspension. Vérifiez les commandes de luminosité de l'écran. Si ces commandes sont réglées à un niveau trop bas, la luminosité de l'écran peut être insuffisante pour que l'affichage soit lisible.

Problème : La date et l'heure affichées sont incorrectes.

Solution: Corrigez la date et l'heure au moyen des commandes DOS de date et d'heure ou par les options du menu BIOS. Si la date et l'heure se déréglementent après une courte durée, il se peut que la batterie de la mémoire CMOS soit épuisée. Contactez votre distributeur pour changer la batterie.

Problème : Le message "Invalid system disk, Replace the disk, and then press any key" (disquette système non valable, remplacez la disquette et appuyez ensuite sur une touche) s'affiche au cours du démarrage.

Solution: Vérifiez qu'une disquette autre qu'une disquette de démarrage ne soit pas présente dans le lecteur de disquette. Si le lecteur de disquette (FDD) est vide, il se peut alors qu'aucun système d'exploitation ne soit installé sur votre disque. Veuillez contacter votre service d'assistance technique.

Problème: Des bips irréguliers sont émis pendant l'utilisation de l'ordinateur puis le système s'arrête.

Solution: Le problème n'est pas de la compétence des solutions proposées ici. Veuillez contacter votre service d'assistance technique.

Problème: Un message non-identifié est affiché.

Solution: Redémarrez votre ordinateur et exécutez le BIOS. Confirmez les paramètres de configuration. Si le même message est de nouveau affiché après redémarrage du système, veillez contacter votre service d'assistance technique.

Problème: Le système ne peut pas accéder au lecteur de CD-ROM.

Solution: Vérifiez qu'un disque CD est correctement inséré dans le lecteur. Vérifiez que vous utilisez un programme adapté à la lecture de ce type de CD. Par exemple, le système ne peut pas lire un CD de données au moyen d'un logiciel de type audio.

Problème: Vous ne pouvez pas faire fonctionner l'imprimante.

Solution: Vérifiez que la connexion du câble de l'imprimante est correcte. Vérifiez que le bouton d'alimentation de l'imprimante est sur la position Marche. Vérifiez enfin que l'imprimante est "en-ligne".

Problème: Vous ne pouvez pas enregistrer de données sur disquette.

Solution: Vérifie que la disquette a été correctement formatée. Consultez le guide d'utilisation de votre système d'exploitation au sujet du formatage des disquettes.

Problème : La disquette est protégée en écriture.

Solution: Éjectez la disquette, retirez la protection en écriture et réessayez.

Problème : La disquette peut également être pleine.

Solution: Libérez de l'espace ou utilisez une autre disquette.

Problème : Le lecteur de disquette ne fonctionne pas.

Solution: Demandez assistance à votre distributeur.

Problème: Vous ne parvenez pas à utiliser la souris.

Solution:

• Vérifiez la connexion du câble.
• Essayer la souris avec une application différente pour vérifier s'il existe un problème d'incompatibilité d'ordre logiciel.
• Si possible, vérifie la souris avec un autre ordinateur. Si elle ne fonctionne pas non plus, il se peut qu'elle soit défaillante.

Pour contacter votre distributeur

Si vous rencontrez toujours des problèmes après avoir lu la section ci-dessus, l'étape suivante est de contacter votre distributeur. Celui-ci peut évaluer si l'ordinateur nécessite d'être apporté à son magasin/atelier. Avant d'appeler votre distributeur, veillez préparer les réponses aux questions suivantes :

• Quelle est la configuration de votre ordinateur? Votre distributeur a besoin de connaître les périphériques que vous utilisez.
• Quels sont les messages affichés à l'écran, le cas échéant?
• Quel logiciel exécutez-vous au moment où le problème intervient?
• Qu'avez-vous déjà entreprises pour essayer de résoudre le problème? Si vous avez négligé une étape, votre distributeur peut eventuellement vous aider à résoudre le problème par téléphone.

Comment augmenter la mémoire

Reportez-vous aux instructions et aux illustrations suivantes pour augmenter la mémoire de votre ordinateur.

• Arrêtez l'ordinateur et débranchez l'adaptateur secteur ainsi que tous les périphériques. Ouvrez le panneau LCD de votre ordinateur et repérez les quatre points de fixation du clavier.

• Utilisez une carte (par exemple une carte plastifiée rigide) pour dégager le clavier des points de fixation.
• Soulevez alors le clavier et repérez le compartiment pour module de mémoire vive (RAM).

Retirez les vis qui relient le couvercle du compartiment du module de mémoire RAM et placez-les dans un endroit sûr. - Retirez le couvercle du compartiment en l'inclinant et en le tirant.

• Si vous pouvez installer un module mémoire de capacité supérieure, poussez doucement sur les attaches situées sur chaque côté afin de dégager le module en place. Inclinez

Légèrement la carte vers le haut et faites-la glisser doucement hors de son emplacement. Rangez la carte dans le sachet antistatique qui protège le nouveau module que vous allez installer.

• Pour installer une nouvelle carte mémoire, présentez la carte avec le côté connecteur doré orienté vers le connecteur du compartiment mémoire. Afin d'éviter les erreurs, le côté connecteur de la carte comporte des bords de dimensions différentes. Vous ne pouvez insérer la carte que d'une seule façon.
• Insérez le connecteur du bord de la carte dans l'emplacement. Le bord doré du connecteur ne doit plus être visible lorsque la carte est correctement insérée.
• Poussez sur la carte vers le bas jusqu'à ce que vous entendiez un clic au moment où les attaches du connecteur la bloquent dans son emplacement.
• Lorsque le module mémoire est correctement installé, vous pouvez remettre en place le couvercle du compartiment.
• Posez le couvercle et serrez les vis de fixation.

Module de disque dur facile à remplacer

Le disque dur de votre ordinateur portable est conçu pour être facilement remplacé. Vous devez sauvegarder votre disque dur avant d'essayer de le remplacer.

Avant d'installer un nouveau disque dur, tous les fichiers de votre système doivent être sauvegardés.

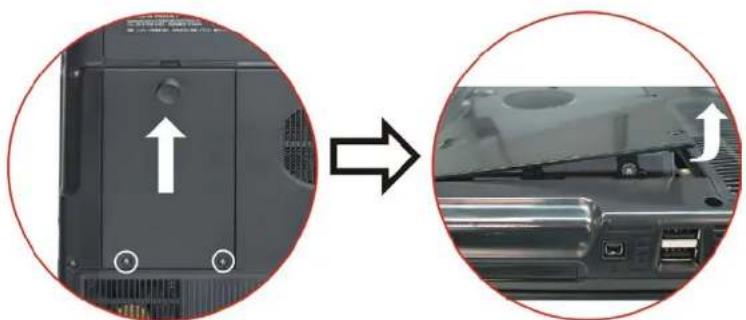

Comment remplacer votre disque dur

• Arrêtez complètement le système. Retournez l'ordinateur à l'envers et placez le panneau frontal en face de vous.
• Retirez les deux vis qui fixent le couvercle du compartiment et conservez-les dans un endroit sûr. Retirez le couvercle du disque dur en le faisant glisser vers l'extérieur.
• Le module de disque dur est fixé sur un support spécifique qui le maintient dans le boîtier de l'ordinateur. 2 vis fixent ce support.
• Poussez doucement le disque dur dans le sens de la flèche afin de le dégager de ses attaches, comme indiqué dans l'illustration ci-dessous. Tirez doucement sur la poignée du disque dur et retirez-le hors de son compartiment.
• Pour installer un nouveau disque dur, vous devez aligner la fixation du module avec les emplacements du compartiment. Pressez doucement sur la fixation jusqu'à ce qu'elle s'engage correctement dans l'ordinateur. Ne forcez pas la mise en place du module car cela pourrait tordre et endommager les broches du connecteur du disque dur.
• Faites glisser le couvercle du compartiment fin de le remettre en place et vérifiez que les trous de vis sur le couvercle soient alignés avec ceux du boîtier.

Fixez le couvercle au moyen des deux vis.

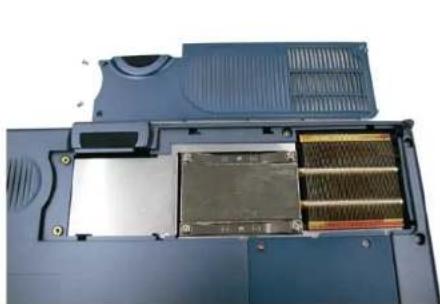

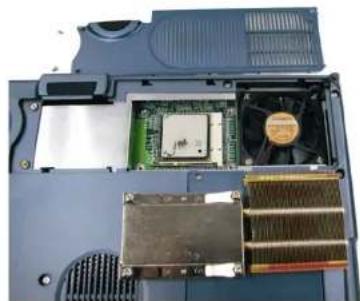

Remplacement de l'unité centrale (CPU)

Pour remplacer l'unité centrale de votre ordinateur portable, suivez la procédure ci-dessous :

• Retournez l'ordinateur portable à l'envers en orientant vers vous les ports situés à l'arrière.
• Repérez l'emplacement du d'extension.

• Dévissez et retirez le couvercle du compartiment de l'unité centrale.
• Retirez toutes les vis fixées au radiateur de dissipation de chaleur.
• Avant de retirer les vis, certaines mesures doivent être observées pour retirer le radiateur de dissipation de chaleur.
• Pour retirer le radiateur de dissipation de chaleur, dévissez d'abord une vis de maintien avec précaution.
• Après avoir desserré une vis, vérifie que la suivante que vous dévissez est du côté adjacent, comme indiqué sur le schéma.

Dévissez d'abord toutes les vis avant de retirer entièrement le radiateur de dissipation de chaleur. L'inobservation de cette étape endommagerait gravement le radiateur de dissipation.

• Vous pouvez maintenant refermer toutes les vis dans le même ordre que vous aviez d'abord suivi pour les desserrer.

Retrait du lecteur combiné de dvd-rom

• Retirez les vis et pouvoir le lecteur dans le sens de la flèche, comme indiqué sur le schéma.

• Retirez le lecteur de DVD-ROM de son département.

Caractéristiques détaillées de l'ordinateur

Unité centrale	• Unité centrale Intel P4 Northwood/Prescott uFCPGA478, prise en charge bus frontal (FSB) à 533/800 MHz et fonction Hyper-Threading. • Unité centrale Mobile Intel P4 Northwood/Prescott, prise en charge FSB à 533MHz et fonction Hyper-Threading.
Logique résidente	• SiS M661FX + SiS 963, prise en charge fonction Hyper-Threading et FSB à 800MHz
Mémoire	• 1 compartment d'extension mémoire SODIMM jusqu'à 512Go • Prise en charge module de mémoire SDRAM DDR 266/333/400
Ecran LCD	• 14,1" XGA ou 15,0" XGA TFT
Carte graphique et matériel	• Mémoire partagée, AGP 8X
Disque dur	• Hauteur 2,5" 9,5mm, prise en charge ATA 100/66, jusqu'à 7200 rpm
Lecteur optique	• Lecteurs CD-ROM, DVD-ROM, Combo ou multi DVD 5,25"/12,7mm
Pavé tactile	• Pavé tactile Synaptics avec bouton de défilament
Touches d'accès rapide	• Touches d'accès à la messagerie électronique et l'Internet
Clavier	• 88 touches et 12 touches de fonction
Port d'entrée/sortinge	• 2 ports USB 2.0, port parallele, port VGA, RJ-11, RJ-45, SIR, 1394a, prise de sortie TV, casque (SPDIF), prise d'entrée microphone
Audio	• Compatible AC 97 2,1, prise en charge du canal 5.1, deux haut-parleurs stéroy intégrés
Adaptateur secteur	• Universal 90 ou 120 Watts
Batterie	• Module de batterie Lithium Ion à 8 éléments de 65 Whr, ou module de batterie à 12 éléments de 95 Whr en option.
Charge de la batterie	• 4 heures (8 éléments) ou 5 heures (12 éléments), charge rapide lorsque le système est étant.
Autonomie	• Supérieure à 2 heures

BIOS

AMI Communication - Prise en charge PnP, mot de passe 10/100 Base-T circuit réseau LAN intégré Fax/Modem MDC 56K Option USB pour WLAN 802,11b ou 802,11g avec antenne bid bande - Prise en charge ACPI 2.0

Sécurité

Verrou Kensington, BIOS protégés par mot de passe

Normes

FCC, CE, UL, TUVBSMI

Systèmes

• Windows XP édition familiale / professionnelle

d'exploitation

Dimensions
