Marque	Haier
Modèle	ILink HADG6DS46BWIFI
Type de produit	Hotte aspirante
Installation	Montage mural (évacuation extérieure ou recyclage)
Motorisation	Moteur électrique, ventilateur centrifuge
Nombre de vitesses	5 vitesses (dont Boost)
Type de commande	Boutons électroniques, Wi-Fi via app hOn
Éclairage	LED intégrée (max 1,5 W)
Filtre à graisse	Métallique, lavable – nettoyage mensuel recommandé
Filtre à charbon	Charbon actif, remplacement annuel (pour recyclage)
Distance recommandée au-dessus de la plaque	65 à 75 cm
Diamètre de sortie d'air	150 mm
Alimentation électrique	220-240 V, 50/60 Hz (vérifier plaque signalétique)
Conformité	Directive 2014/53/UE (radio), Classe I (mise à la terre)
Connectivité	Wi-Fi 802.11 b/g/n, bande 2,4 GHz
Application mobile	hOn
Minuterie	Oui, fonction minuterie rapide (5 minutes)
Consommation veille réseau	2 W
Accessoires fournis	Supports muraux, vis, chevilles, sortie d'air, filtres à charbon (2)
Compatibilité plaque	Maximum 4 feux

FOIRE AUX QUESTIONS - ILink HADG6DS46BWIFI HAIER

Quelle est la hauteur d'installation recommandée pour la hotte ?

La hotte doit être installée à une distance de 65 à 75 cm au-dessus de la plaque de cuisson pour des performances optimales.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé tous les mois avec un détergent ménager ou au lave-vaisselle. Évitez les tampons métalliques ou produits abrasifs.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé au moins une fois par an, ou plus souvent selon l'utilisation de la hotte. Il n'est nécessaire qu'en mode recyclage.

Comment connecter la hotte au Wi-Fi ?

Téléchargez l'application hOn, puis appuyez longuement sur l'icône Wi-Fi de la hotte jusqu'à ce qu'elle clignote. Suivez les instructions dans l'application pour finaliser l'appairage.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la prise est branchée et que le fusible (3 A) n'est pas grillé. Si l'ampoule est défectueuse, remplacez l'ensemble LED (max 1,5 W) avec son support. Pour toute autre panne, contactez le service après-vente.

Comment activer le mode Boost ?

Selon le modèle, appuyez sur le bouton B pour le booster 1 (vitesse 4) ou B+ pour le booster 2 (vitesse 5). La hotte fonctionnera à pleine puissance pendant 5 minutes puis reviendra à la vitesse précédente.

La hotte peut-elle être installée en mode recyclage ?

Oui, installez les filtres à charbon actif fournis. Le conduit d'évacuation n'est pas nécessaire. Suivez les instructions d'installation en mode interne.

Comment changer l'ampoule LED ?

Retirez la vitre de la hotte après avoir dévissé les vis. Débranchez le câblage de la lampe et remplacez l'ensemble ampoule + support + câblage (pièce complète). Remontez la vitre et serrez les vis.

La hotte émet un bruit anormal, que faire ?

Vérifiez si la pale du ventilateur est coincée ou endommagée. Assurez-vous que la hotte est correctement fixée au mur. Si le problème persiste, coupez l'alimentation et contactez un technicien qualifié.

Quelle application utiliser pour contrôler la hotte ?

Utilisez l'application hOn disponible sur iOS et Android. Elle permet de contrôler la hotte à distance, de régler les vitesses et d'activer la minuterie.

MODE D'EMPLOI ILink HADG6DS46BWIFI HAIER

Notice d'installation et d'utilisation

SOMMAIRE

INTRODUCTION 45

CONSIGNES DE SÉCURITÉ 45

INSTALLATION ELECTRIQUE 47

INSTALLATION (MONTAGE MURAL) 49

INSTALLATION DE LA HOTTE....50

LISTE D'ACCESSOIRES D'INSTALLATION STANDARD....55

INSTALLATION (DÉFLECTEUR D'AIR POUR LES MODÈLES EN T, VERRE BOMBÉ, VERRE PLAT) 56

INSTALLATION (ÉVACUATION INTERNE)....58

DESCRIPTION DES COMPOSANTS 59

ENTRETIEN....62

DÉPANNAGE 63

SERVICE APRÈS-VENTE 64

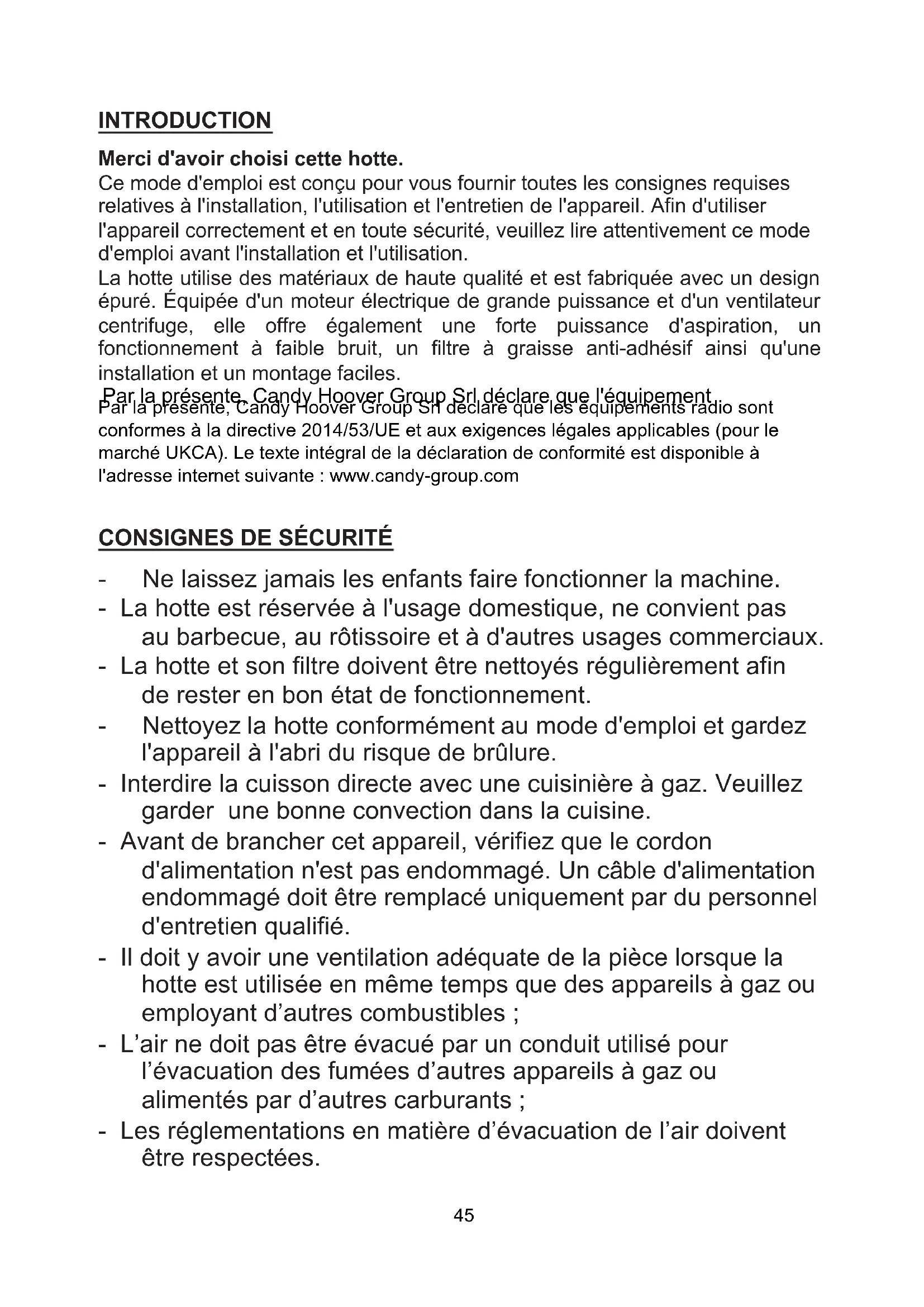

INTRODUCTION

Merci d'avoir choisi cette hotte.

Ce mode d'emploi est conçu pour vous fournir toutes les consignes requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin d'utiliser l'appareil correctement et en toute sécurité, veuillez lire attentivement ce mode d'emploi avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité et est fabriquée avec un design épuré. Équipée d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, elle offre également une forte puissance d'aspiration, un fonctionnement à faible bruit, un filtre à graisse anti-adhésif ainsi qu'une installation et un montage faciles.

Par la présente, Candy Hoover Group Srl déclare que l'équipement Par la présente, Candy Hoover Group Srl declare que les équipements radio sont conformes à la directive 2014/53/UE et aux exigences légales applicables (pour le marché UKCA). Le texte intégral de la déclaration de conformité est disponible à l'adresse internet suivante : www.candy-group.com

CONSIGNES DE SÉCURITÉ

• Ne laissez jamais les enfants faire fonctionner la machine.
• La hotte est réservée à l'usage domestique, ne convient pas au barbecue, au rôtissoire et à d'autres usages commerciaux.
• La hotte et son filtre doivent être nettoyés régulièrement afin de rester en bon état de fonctionnement.
• Nettoyez la hotte conformément au mode d'emploi et gardez l'appareil à l'abri du risque de brûlure.
• Interdire la cuisson directe avec une cuisinière à gaz. Veuillez garder une bonne convection dans la cuisine.
• Avant de brancher cet appareil, vérifiez que le cordon d'alimentation n'est pas endommagé. Un câble d'alimentation endommagé doit être remplacé uniquement par du personnel d'entretien qualifié.
• Il doit y avoir une ventilation adéquate de la pièce lorsque la hotte est utilisée en même temps que des appareils à gaz ou employant d'autres combustibles ;
• L'air ne doit pas être évacué par un conduit utilisé pour l'évacuation des fumées d'autres appareils à gaz ou alimentés par d'autres carburants ;

• Les réglementations en matière d'évacuation de l'air doivent être respectées.

• Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.

• Ne pas faire flamber les aliments sous la hotte.
• La hotte de cuisinee n'est pas destinée à être installée sur une table de cuisson ayant plus de quatre plaques de cuisson
• Il doit y avoir une ventilation adéquate de la salle lors de l'utilisation de la hotte simultanément aux appareils à gaz ou employant d'autres combustibles (non applicable aux appareils qui se contentent de décharger l'air de nouveau dans la pièce) ;
• les détails concernant la méthode et la fréquence de nettoyage.
• il subsiste un risque d'incendie si le nettoyage n'est pas réalisé conformément aux instructions ;
• ne pas faire flamber sous la hotte ;
• ATTENTION : les pièces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

Risque de choc électrique

• Branchez uniquement cet appareil dans une prise correctement mise à la terre. En cas de doute, demandez conseil à un ingénieur dûment qualifié.
• Le non respect de ces instructions peut entraîner la mort ou provoquer des risques d'incendie ou de décharge électrique.

La lampe utilisée dans ce produit ne convient pas pour l'éclairage d'une pièce.

Le but de cette lampe est de fournir un éclairage pour l'utilisation du produit.

Installation électrique

Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation électrique, assurez-vous que la tension d'alimentation correspond à la tension sur la plaque signalétique.

Branchement direct

L'appareil doit être branché directement au secteur à l'aide d'un disjoncteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts.

L'installateur doit s'assurer que le branchement électrique a été effectué correctement et qu'il est conforme au schéma de câblage.

Le câble ne doit pas être plié ou comprimé.

Vérifiez régulièrement que la prise électrique et le cordon d'alimentation ne sont pas endommagés. Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon ou un montage spécial disponible auprès du fabricant ou de son agent de maintenance.

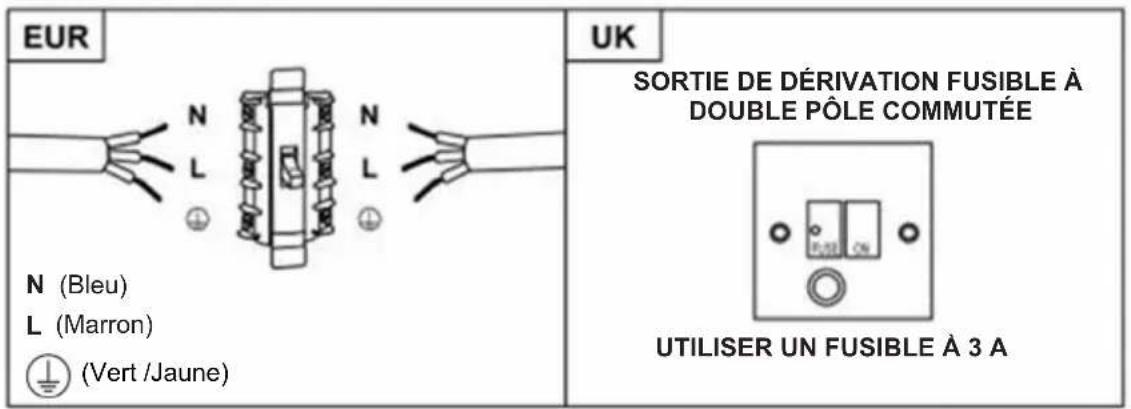

AVERTISSEMENT : Il s'agit d'un appareil de classe I et DOIT être mis à la terre

Cet appareil est fourni avec un câble d'alimentation à 3 conducteurs colorés comme suit :

Marron = L ou Live (phase)

Bleu = N ou Neutre

Vert et Jaune = E ou Earth (terre)

EUR N (Bleu) L (Marron) (Vert /Jaune) UK SORTIE DE DÉRIVATION FUSIBLE À DOUBLE PÔLE COMMUTÉE UTILISER UN FUSIBLE À 3 A

Le fusible doit être calibré à 3 ampères.

Liste d'accessoires d'installation standard

Spéc.	Image d'illustration	Qté
Corps de hotte		1
Bas de conduit (500 mm)		1
Haut de conduit (500 mm)		1
Support de conduit supérieur		1
Support de conduit inférieur		1
Support de hotte de cuisson		1
∅8 bouchons de rawl ∅8×∅6 couleur blanche		9
Vis (ST4 * 30 mm)		9
Vis (ST4 * 8 mm)		6
Sortie d'air		1
Filtre à charbon		2

INSTALLATION (montage mural)

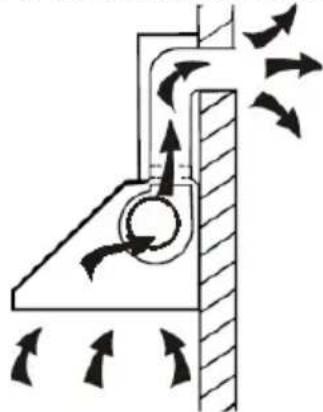

Si vous avez une sortie vers l'extérieur, votre hotte peut être raccordée comme sur l'image ci-dessous au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible non inflammable d'un diamètre intérieur de 150 mm)

1. Avant l'installation, éteignez l'appareil et débranchez-le de la prise de courant.

1. Pour de meilleures performances, la hotte doit être placée à une distance de 65 à 75cm au-dessus de la plaque de cuisson.

65cm 75cm

INSTALLATION DE LA HOTTE

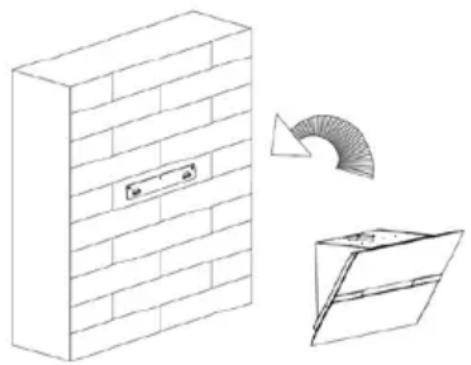

Placez la hotte à la hauteur souhaitée en respectant la hauteur minimale au-dessus de la table de cuisson.

Marquez l'emplacement du support mural.(Placez les trous entre 700 et 800 mm au-dessus du plan de travail) Retirez la hotte et positionnez le support mural pour marquer les emplacements des trous sur le mur.

Percez les 3 trous dans le mur pour insérer le système de fixation approprié (vis ST4x30 mm).

Accrochez la hotte dans les encoches du support mural.

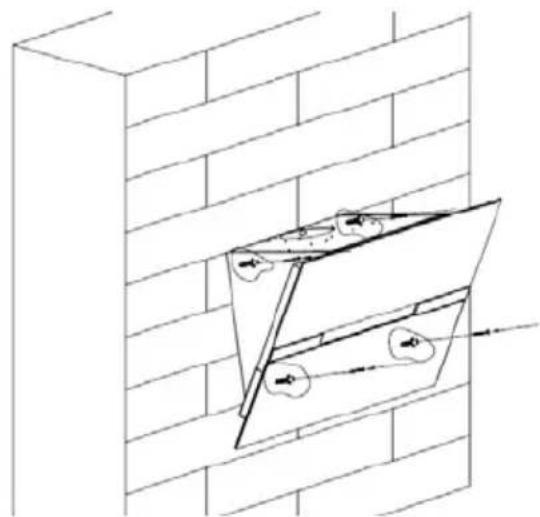

Une fois la hotte en place, localisez l'emplacement des 4 vis murales supplémentaires comme indiqué dans le schéma suivant.

Retirez la hotte pour percer le mur et installer les bouchons muraux.

Fixez le corps de la hotte avec 4 vis de 4 mm de diamètre à l'aide de chevilles adaptées à votre mur.

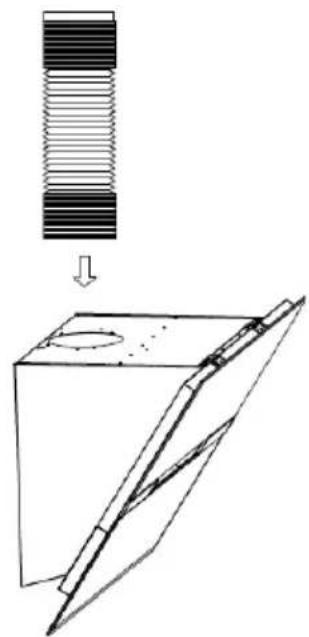

Si le mode d'extraction est sélectionné, placez le conduit d'air d'échappement sur la sortie d'air comme indiqué.

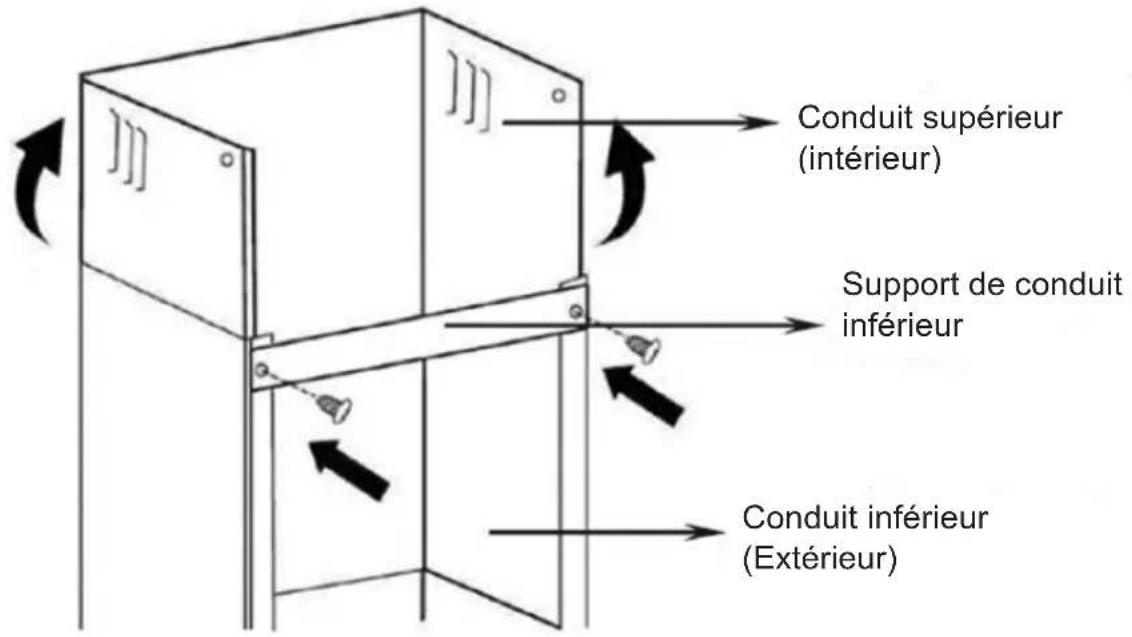

Fixez le support de conduit inférieur au conduit inférieur, tel qu'illustré. Utilisez 2 vis ST 4x8 mm.

(Ne serrez pas trop les vis, assurez-vous que le conduit supérieur peut glisser facilement dans celui inférieur)

Insérez le conduit supérieur dans celui inférieur.

Conduit supérieur (intérieur) Support de conduit inférieur Conduit inférieur (Extérieur)

Placez le conduit inférieur dans l'appareil, puis marquez les trous sur le mur.

Retirez le conduit inférieur, puis percez des trous dans le mur : trou pour diamètre de vis ∅ 8 mm

Utilisez les chevilles adaptées à votre mur

INSTALLATION DE LA HOTTE

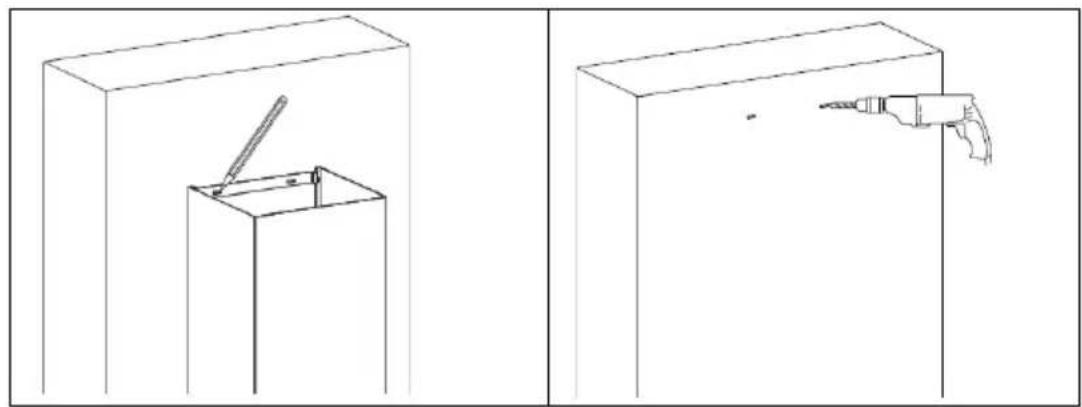

Installez le conduit inférieur, puis vissez-le au mur avec 2 vis de diamètre ∅ 8 mm

Tirez ensuite le conduit supérieur vers le haut jusqu'à la hauteur souhaitée. Marquez les emplacements des trous de montage du support de conduit supérieur.

Abaissez le conduit supérieur, puis percez des trous dans le mur. Insérez les chevilles adaptées à votre mur

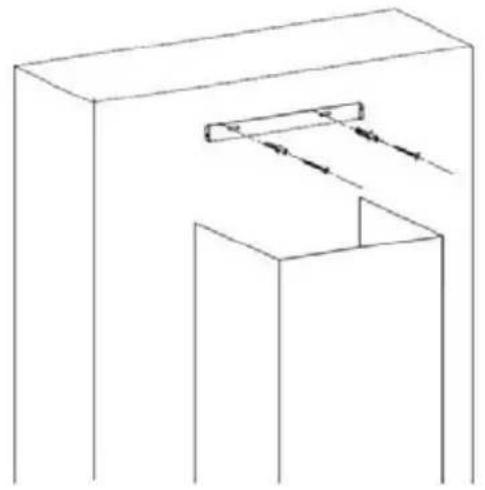

Fixez le support mural du conduit supérieur au mur à l'aide des chevilles sélectionnées (vis de 8 mm recommandées).

Remontez le conduit supérieur et fixez-la au support mural avec 2 vis ST 4x8 mm

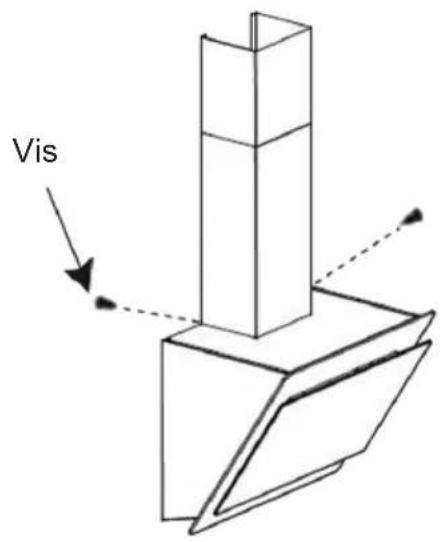

Fixez le conduit inférieur aux pattes de la hotte de cuisine à l'aide de 2 vis ST 4x8 mm.

Vis

Liste d'accessoires d'installation standard

Spéc.	Image d'illustration	Qté
Collecteur-déflecteur		1
Support		1
∅ 8 bouchons rawl ∅ 8×∅ 6 couleur blanche		2
Vis ST 4,0×30		2
Vis ST 3,5×12		2

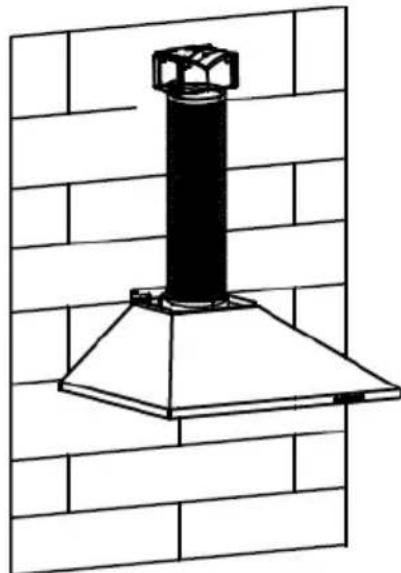

INSTALLATION (DÉFLECTEUR D'AIR POUR LES MODÈLES EN T, VERRE BOMBÉ, VERRE PLAT)

Le déflecteur d'air est mentionné comme inclus et non optionnel.

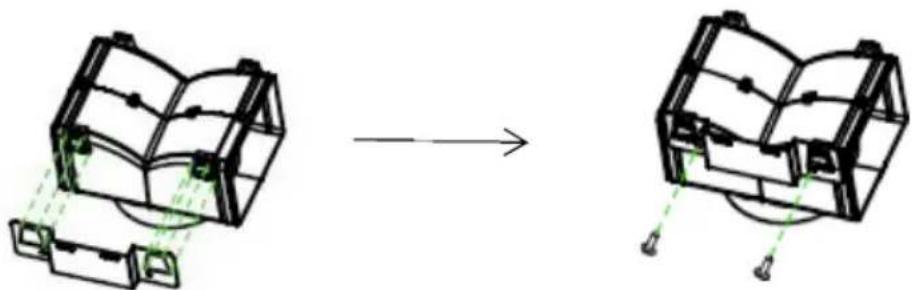

1. Fixez le support à la prise en plastique en forme de T avec 2 vis ST 3,5x12 mm fournies comme indiqué ci-dessous :

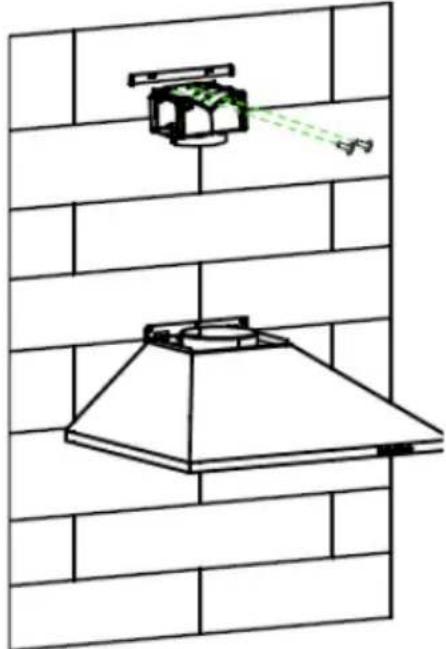

1. Percez 2 trous sur le mur pour recevoir les fiches murales, puis vissez et serrez le support sur le mur avec 2 vis ST 4x30 mm fournies.

1. Fixez le tuyau d'échappement sur la sortie d'air de la hotte comme indiqué ci-dessous :

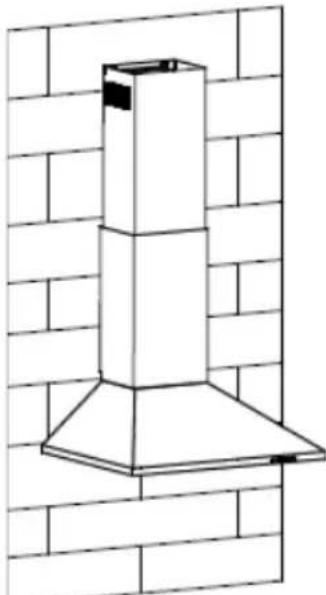

1. Installez le conduit sur l'appareil et fixez-le.

o "Veuillez remarquer : La sortie en plastique en forme de T et les volets en V ne peuvent pas être utilisés en même temps. Vous pouvez les utiliser de deux façons : 1) Ajoutez un rabat en V sur la sortie existante ; 2) Utiliser une sortie en plastique en forme de T, sans ajouter de volet en V."

o "Remarque : Le produit est équipé d'un volet en V. Cet accessoire n'est pas obligatoire pour l'installation, le fonctionnement et l'utilisation du produit."

INSTALLATION (ÉVACUATION INTERNE)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'échappement n'est pas nécessaire et l'installation est similaire à celle indiquée dans la section "INSTALLATION (ÉVACUATION EXTERNE)".

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installer le filtre à charbon actif, le filtre à graisse doit d'abord être détaché. Appuyez sur le système d'ouverture et tirez-le filtre vers le bas.

Branchez le filtre à charbon actif dans l'unité et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l'autre côté.

o Assurez-vous que le filtre soit correctement bloqué. Dans le cas contraire, il pourrait tomber et endommager le bloc.
o Quand le filtre à charbon actif est installé, la force d'aspiration est plus faible

CONFIGURATION 1

1

2

3

B

B^+

[Non-Text]

[Non-Text]

FONCTIONNEMENT

1 Bouton vitesse minimale

Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et réaliser une cuisson qui ne fait pas beaucoup de vapeur.

2 Bouton vitesse intermédiaire

La vitesse d'écoulement de l'air est idéale pour la ventilation dans un fonctionnement de cuisson standard.

3 Bouton vitesse maximale

Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez sur le bouton grande vitesse pour une ventilation efficace élevée.

B Boost 1 (vitesse 4)

Appuyez sur la touche vitesse b 1, le rétro-éclairage de la touche vitesse B est activé et la hotte fonctionne en mode boost ;

B^+ Boost 2 (vitesse 5)

Appuyez sur la touche vitesse b 2, le rétro-éclairage de la touche vitesse B+ est activé et la hotte fonctionne en mode boost ;

Faible Enfon

Faible Enfoncez brièvement pour allumer et éteindre l'éclairage

Minuterie rapide : Appuyez longuement sur le bouton lumineux et maintenez-la enfoncée pendant 3 secondes, les boutons de vitesse du ventilateur clignotent et comptent à rebours pendant 5 minutes, au bout de 5 minutes, le moteur et le voyant s'éteignent automatiquement avec trois sons de l'avertisseur sonore.

Connexion Wi-Fi

Appuyez longuement sur l'icône Wi-Fi et passez en mode connexion : le rétro-éclairage de l'icône Wi-Fi continue de clignoter pour indiquer que la connexion est en cours, le rétro-éclairage de l'icône Wi-Fi est allumé pour indiquer qu'elle est connectée, même chose pour le mode veille ; appuyez longuement sur l'icône Wi-Fi à nouveau et la connexion sera arrêtée ;

CONFIGURATION 2

1

2

3

B

[Non-Text]

MODE VEILLE.

Après branchement, tout l'éclairage, système est en MODE VEILLE.

1

Bouton vitesse minimale

Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et réaliser une cuisson qui ne fait pas beaucoup de vapeur.

2

Bouton vitesse intermédiaire

La vitesse d'écoulement de l'air est idéale pour la ventilation dans un fonctionnement de cuisson standard.

3

Bouton vitesse maximale

Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez sur le bouton grande vitesse pour une ventilation efficace élevée.

B

Fonction Booster

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur B jusqu'à la vitesse 4, réglez sur la vitesse la plus élevée lorsque la hotte est en cours d'utilisation et il augmentera la vitesse pendant 5 minutes, avant de ralentir à nouveau.

[Non-Text]

Faible

Enfoncez brièvement pour allumer et éteindre l'éclairage

Minuterie rapide : Appuyez longuement sur le bouton lumineux et maintenez-la enfoncée pendant 3 secondes, les boutons de vitesse du ventilateur clignotent et comptent à rebours pendant 5 minutes, au bout de 5 minutes, le moteur et le voyant s'éteignent automatiquement avec trois sons de l'avertisseur sonore.

Connexion Wi-Fi

Appuyez longuement sur l'icône Wi-Fi et passez en mode connexion : le rétro-éclairage de l'icône Wi-Fi continue de clignoter pour indiquer que la connexion est en cours, le rétro-éclairage de l'icône Wi-Fi est allumé pour indiquer qu'elle est connectée, même chose pour le mode veille ; appuyez longuement sur l'icône Wi-Fi à nouveau et la connexion sera arrêtée ;

Téléchargez l'application hOn

Tout d'abord, vous devez télécharger l'Appli hOn et l'installer sur votre appareil portable. Ensuite, enregistrez votre hotte.

L'image de la hotte a pour seul but de la présenter. Peut ne pas être parfaitement représentatif.

1- Appuyez sur le bouton Wi-Fi jusqu'à ce que l'icône clignote Lorsque l'appariemment est terminé, l'icône Wi-Fi est activée.

ENTRETIEN

Avant le nettoyage, éteignez l'appareil et débranchez-le.

I. Nettoyage Régulier

Utilisez un chiffon doux humidifié avec de l'eau moyennement savonneuse ou un détergent ménager. N'utilisez jamais de tampon métallique, de produit chimique, de matériau abrasif ou de brosse rigide pour nettoyer l'appareil.

II. Nettoyage mensuel du filtre à graisse

Fondamental : Nettoyez le filtre tous les mois pour éviter tout risque d'incendie.

Le filtre recueille la graisse, la fumée et la poussière... de sorte que le filtre affecte directement l'efficacité de la hotte. S'il n'est pas nettoyé, le résidu de graisse (potentiellement inflammable) saturera le filtre. Nettoyez-le avec un détergent ménager.

III. Nettoyage annuel du filtre à charbon actif

S'applique UNIQUEMENT à l'unité installée en tant qu'unité de recirculation (non ventilée vers l'extérieur). Ce filtre piège les odeurs et doit être remplacé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.

IV. Changement d'ampoule

Retirez les vis au niveau de la vitre, retirez la vitre de la hotte. Identifiezez l'ampoule qui doit être remplacée, vous la trouverez dans le luminaire qui se trouve à l'intérieur de la section exposée de l'auvent.

Débranchez le point de câblage de la lampe et retirez les porte-ampoules et le câblage de la hotte. Important : Il n'est pas possible de remplacer les ampoules individuellement, il sera nécessaire d'obtenir les ampoules, les supports d'ampoules et le câblage en tant que pièce complète. (lumière LED : MAX. 1,5 W.

Installez les ampoules de rechange, les porte-ampoules et le câblage de la même manière que les ampoules d'origine. Raccordez de nouveau ensuite le point de câblage de la lumière.

Reposez la vitre de la hotte et fixez les vis en verre. Assurez-vous que les vis soient complètement serrées.

Problème	Cause	Solution
Lumière allumée, mais le ventilateur ne fonctionne pas.	La pale du ventilateur est coincée.	Eteignez l'appareil et réparez-le uniquement par du personnel d'entretien qualifié.
	Le moteur est endommagé.
La lumière et le ventilateur ne fonctionnent pas	Une ampoule halogène a grillé.	Remplacez l'ampoule par un calibre correct.
	Le cordon d'alimentation est desserré.	Branchez à nouveau l'alimentation.
Vibration grave de l'appareil	La pale du ventilateur est endommagée.	Commutation de l'unité et réparation par du personnel d'entretien qualifié uniquement.
	Le moteur du ventilateur n'est pas fixé fermement.	Éteignez l'appareil et réparez-le uniquement par du personnel d'entretien qualifié.
	L'appareil n'est pas correctement accroché au support.	Descendez l'appareil et vérifiez si le support est correctement positionné.
Les performances d'aspiration ne sont pas bonnes	Distance trop grande entre l'appareil et le plan de cuisson	Réajustez la distance à 65-75 cm

Technologie	Wi-Fi
Standard	802.11 b/g/n
Bande(s) de fréquence [MHz]	2400 MHz-2483,5 MHz
Puissance maximale [mW]	100 mW

Informations sur le produit pour les équipements en réseau
consommation d'énergie du produit en veille en réseau si tous les ports réseau câblés sont connectés et ceux sans fil sont activés :	2 W
Comment activer le port de réseau sans fil :	Si la hotte a été enregistrée avec l'APPLICATION, activez cette hotte pour activer le port réseau sans fil.
Comment désactiver le port de réseau sans fil :	Si la hotte a été enregistrée avec l'APPLICATION, désactivez la hotte pour désactiver le port réseau sans fil. Si la hotte n'a pas été enregistrée avec l'APPLICATION, le port réseau sans fil sera désactivé même si la hotte est activée.

SERVICE APRÈS-VENTE

Si vous ne pouvez pas identifier la cause de l'anomalie de fonctionnement, éteignez l'appareil et contactez le service d'assistance.

NUMÉRO DE SÉRIE DU PRODUIT Où puis-je le trouver ?

Il est important de communiquer le code de référence de votre appareil et son numéro de série (un code à 16 chiffres qui commence par 3). Il est inscrit sur le certificat de garantie et sur la plaque d'identification de l'appareil.

Cela permettra d'éviter les trajets inutiles vers les techniciens, ce qui permettra (et surtout) d'économiser les frais d'appel correspondants.

Cet appareil comporte les symboles conformes à la directive européenne 2012/19/EU sur les déchets des équipements électriques et électroniques (DEEE).

Les DEEE contiennent à la fois des substances polluantes (qui

peuvent

avoir des conséquences négatives sur l'environnement) et les composants de base (qui peuvent être réutilisés). Il est important de soumettre les déchets DEEE à des traitements spécifiques, afin d'enlever et d'éliminer tous les polluants de manière adéquate et de récupérer et recycler tous les matériaux. Toute personne peut jouer un rôle important en veillant à ce que les déchets DEEE ne deviennent pas un problème environnemental ; pour cela, il est essentiel de suivre quelques règles de base :

Les DEEE ne doivent pas être traités comme des déchets ménagers ;

Les DEEE doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés reconnues. Dans de nombreux pays, pour des DEEE encombrants, la collecte à domicile peut être organisée.

Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui est en devoir de le récupérer sans frais de manière individualisée, tant que l'équipement est de type équivalent et a les mêmes fonctions que l'équipement fourni.
