Smooth 3 - Stabilisateur vidéo Zhiyun - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Stabilisateur 3 axes, capacité de charge jusqu'à 3,2 kg, autonomie de 12 heures, compatibilité avec smartphones jusqu'à 6 pouces.
Utilisation	Idéal pour la capture vidéo fluide, compatible avec les applications de prise de vue, modes de suivi intelligent.
Maintenance et réparation	Nettoyage régulier des axes, mise à jour du firmware via l'application Zhiyun, vérification des connexions et de l'état de la batterie.
Sécurité	Ne pas dépasser la capacité de charge, éviter l'utilisation dans des conditions météorologiques extrêmes, toujours utiliser avec un smartphone correctement fixé.
Informations générales	Poids léger pour une portabilité facile, design ergonomique, accessoires inclus : trépied, câble de chargement, manuel d'utilisation.

FOIRE AUX QUESTIONS - Smooth 3 Zhiyun

Comment charger le Zhiyun Smooth 3 ?

Pour charger le Zhiyun Smooth 3, utilisez le câble USB fourni et connectez-le à un port USB d'alimentation ou à un adaptateur secteur compatible.

Comment équilibrer mon smartphone sur le Zhiyun Smooth 3 ?

Pour équilibrer votre smartphone, placez-le dans le support et ajustez le bras jusqu'à ce qu'il reste en position horizontale sans inclinaison.

Pourquoi mon Zhiyun Smooth 3 ne s'allume-t-il pas ?

Vérifiez que la batterie est correctement chargée. Si la LED ne s'allume pas, essayez de charger l'appareil pendant au moins 30 minutes avant de l'allumer à nouveau.

Comment réinitialiser le Zhiyun Smooth 3 ?

Pour réinitialiser le Zhiyun Smooth 3, éteignez l'appareil, puis maintenez enfoncé le bouton de mise sous tension pendant environ 10 secondes.

Le stabilisateur vibre, que faire ?

Assurez-vous que le smartphone est correctement équilibré. Si le problème persiste, effectuez une réinitialisation de l'appareil.

Comment mettre à jour le firmware du Zhiyun Smooth 3 ?

Téléchargez le logiciel de mise à jour sur le site Web de Zhiyun, connectez le stabilisateur à votre ordinateur et suivez les instructions à l'écran.

Pourquoi le Zhiyun Smooth 3 ne se connecte-t-il pas à mon smartphone ?

Vérifiez que le Bluetooth de votre smartphone est activé et que vous êtes à proximité du stabilisateur. Redémarrez les deux appareils si nécessaire.

Comment utiliser le mode Time-lapse sur le Zhiyun Smooth 3 ?

Pour utiliser le mode Time-lapse, sélectionnez-le sur l'application Zhiyun et suivez les instructions pour configurer la durée et l'intervalle entre les prises de vue.

Le Zhiyun Smooth 3 est-il compatible avec tous les smartphones ?

Le Zhiyun Smooth 3 est compatible avec la plupart des smartphones pesant jusqu'à 280 g. Vérifiez les dimensions de votre appareil avant utilisation.

Comment nettoyer mon Zhiyun Smooth 3 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du stabilisateur. Évitez d'utiliser des produits chimiques ou de l'eau.

MODE D'EMPLOI Smooth 3 Zhiyun

Guide de l'utilisateur

Sommaire

Contenu de l'emballage 1
Clause de non-responsabilité et averissement 2
Guide de démarrage rapide 7
Instructions de charge 8
Téléchargement et installation de l'application 9
Installation d'un smartphone 10
Réglage de l'équilibre 11
Démarrage 12
■Mise en marche 13
■ Présentation des modes de contrôle du cardan 14
Presents des ports de connexion et diverses utilisations 15
Utilisation de l'application 16

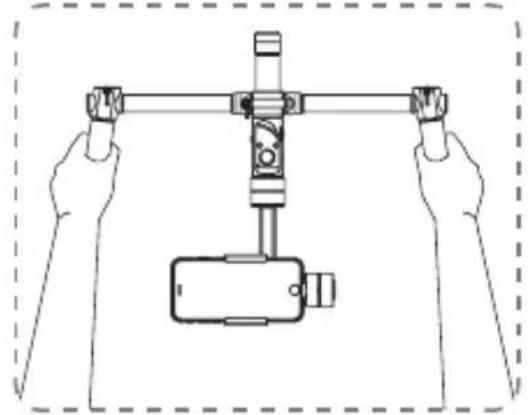

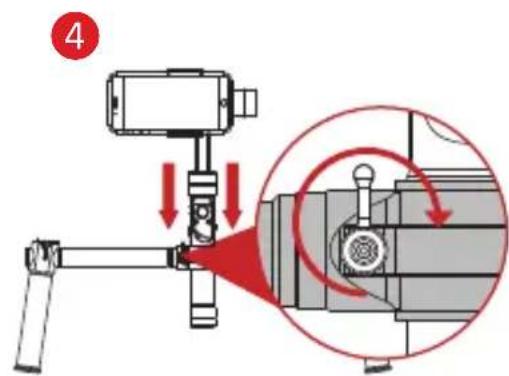

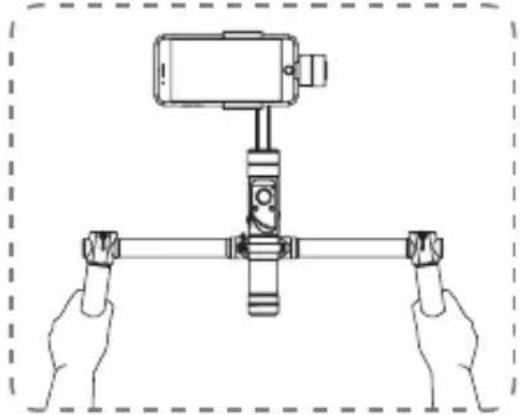

Utilisation des principaux accessoires 19

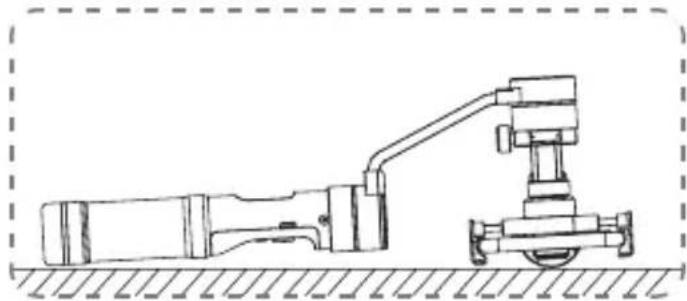

Initialisation et calibrage 21
22
Carte de Garantie 23
Coordonnées 25

Contenu de l'emballage

Le paquet du produit est livré avec les articles suivants. Dans le cas où un article est absent, contactez ZHIYUN ou votre revendeur local.

SMOOTH 3
Stabilisateur 3 axes 1
pour smartphones

Cable micro USB 1

Compartment à piles 1

Pile Li-ion 26650 1

Sac de rangement 1

Bandoulière 1

Nos you remercions d'avoir choisi ZHIYUN SMOOTH 3. Les informations contenues dans ce document concernent toute sccurite, vos droits et vos responsabilités. Lisez attentivement ce document en entier pour en assurer une belle configuration avant de l'utiliser. Le non respect des consignes et des avertissements, risque d'entrainer des blessures pour vous et aux passagers et des dommages matériels.

ZHIYUN se reserve le droit de donner une interprétation finale de ce document et tous les documents pertinents relatifs à SMOOTH 3, et le droit d'apporter des modifications à tout moment sans préavis. Visitez www.zhiyun-tech.com pour avoir les dernières informations sur le produit.

En utilisant ce produit, vous signifiez par la presente que vous avez lu attentivement ce document et que vous comprenze et acceptez de respecter les termes et conditions qu'il renferme. Vous consentez que vous estes le seul responsable de votre propre conduite lors de l'utilisation de ce produit, et de toutes les conséquences qui en découlent. Vous acceptez d'utiliser ce produit uniquement à des fins appropriées et conformément à tous les termes, précautions, pratiques, politiques et directives que ZHIYUN a établis et peut mettre à disposition.

ZHIYUN ^TM décline toute responsabilité en cas de dommages, blessures et toute responsabilité légale découlant directement ou indirectement de l'utilisation de ce produit. Les utilisateurs doivent observer des pratiques sures et légales, y compris, mais sans s'y limiter, celles énoncées dans leprésent document.

ZHIYUN ^TM est une marque de Guilin Zhishen Information Technology Co., Ltd. (ci-après dénommée «ZHIYUN» ou «ZHIYUN TECH») et ses sociétés associées. Tous les noms de produits et marques mentionnés ci-dessous sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Glossaire

Les termes suivants sont utilisés dans toute la documentation du produit pour indiquer divers niveaux de danger potentiel lors de son utilisation.

AVERTISSEMENT: Procedures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dommages matériels, des accidents ou des blessures graves.

MISE EN GARDE: Procedures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dommages matériels ou des blessures graves.

REMARQUE: Procedures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dommages matériels ou des blessures légères.

Avertissement

Lisez le present guide d'utilisation en entier pour vous familiariser avec les caractéristiques de ce produit avant de l'utiliser. Toute utilisation incorrecte du produit risque d'entrainer des dommages matériels et corporels et provoquer des blessures graves. Cet apparéil est un produit sophistique. Il doit être utilisé avec prudence et bon sens et nécessite certaines connaissances mécaniques élémentaires. Toutée utilization erronée et non responsable du produit risque d'entrainer des blessures ou des dommages matériels. Cet apparéil ne doit pas être utilisé par des enfants sans la supervision directe d'un adulte. N'utilise pas ce produit avec des équipements incompatibles ou d'une manière non mentionnée ou indiquée dans les documents fournis par ZHIYUN. Le présente document contient des consignes de sécurité, d'utilisation et d'entretien. Il est essentiel de dire et de suivre toutes les instructions et tous les avertissements contenus dans le Guide d'utilisation, avant l'assemblage, la configuration et l'utilisation du produit, afin de pouvoir l'utiliser correctement et d'éviter ainsi des blessures graves ou des dommages matériels.

Quelques conseils d'utilisation

MISE EN GARDE :

1) SMOOTH 3 est un dispositif de commande de haute précision. SMOOTH 3 risque d'être endommagé en cas de chute ou d'impact, et cela pourrait entraîner un dysfonctionnement.
2) Assurez-vous que la rotation des axes du cardan n'est pas affectee par une force externe lorsque SMOOTH 3 est allumé.
3) SMOOTH 3 n'est pas imperméable. Évitez tout contact de tout type de liquide ou nettoyant avec SMOOTH 3. Il est recommendé d'utiliser un chiffon sec pour le nettoyage.
4) Protégez SMOOTH 3 de la poussière et du sable pendant l'utilisation.

REMARQUE:

Maintenez la poignée immobile lorsque vous allumez SMOOTH 3, car toute secousse peut entrainer un éché de démarrage.

Conseils de lecture

Légendes :

Conseils et astuces

Important.

Informations de sécurité concernant les batteries

1. Evitez tout contact de la batterie avec un liquide quelconque. Ne laissez pas la batterie sous la plue ni a proximete d'une source d'humidite. Ne plongez jamais la batterie dans I'eau. Si I'intérieur de la batterie entre en contact avec de I'eau, une decomposition chimique peut se produire et pourrait provoquer l'inflammation de la batterie et meme provoquer une explosion.
2. Si le stabilisateur tombe dans l'eau pendant l'utilisation, retirez immédiatement la batterie et la placer dans un bon endroit ouvert. Ne vous approche pas de la batterie tant qu'elle n'est pas complètement sèche. Ne réutilisez jamais la batterie, il faut la jeter comme décrit dans la section ci-dessous «Mise au rebut de la batterie».
3. Si la batterie prend feu, utilisez immédiatement de l'eau, un jet pulvérisé, du sable, une couverture anti-feu, de la poudre sèche ou un extincteur à dioxyde de carbone pour éteindre le feu. Éteignez le feu en appliquant les méthodes recommendées ci-dessus en fonction de la situation réelle.
4. N'utilisez jamais une batterie non-ZHIYUN. Pour replacer votre batterie ou pour en avoir une de secours, la commander directement du site officiel de ZHIYUN ou des canaux agreés. ZHIYUN décline toute responsabilité pour tout dommage causé par des batteries non-ZHIYUN.
5. N'utilisez et ne chargez jamais des batteries gonflées, qui fuient ou qui sont endommagées d'une manière ou d'une autre. N'utilisez et ne chargez jamais une batterie qui dégage une oedur anormale ou qui surchauffe (dépassant la température de 71^ / 160^ ). Si vous constazez une anomalie dans votre batterie, contactez ZHIYUN ou un revendeur/agree ZHIYUN pour obtenir de l'aide.
6. La batterie doit être utilisée dans une plage de température de -10^ à 50^ . L'utilisation de la batterie dans des environnementés au-dessus de 50^ peut provoquer un incendie ou une Explosion.
7. N'utilisez pas la batterie dans des environnementes electrostatiques ou electromagnétiques puissants. Autrement, le circuit de protection de la batterie pourrait ne pas fonctionner correctement.
8. Ne demontez pas la batterie et n'utilise pas un objet pointu pour la percer. Autrement, la batterie risque de désenter une fuite, prendre feu ou même exploser.
9. N'exposez pas la batterie à des chocs, ne l'écrasez pas et ne la jetez pas. Ne placez pas d'objets lourds sur la batterie ou le chargeur.
   10.L'electrolyte à l'intérieur de la batterie est très corrosif. En cas de contact accidentel de l'électrolyte avec la peu ou les yeux, rincez immédiatement avec de l'eau pendant au moins 15 minutes puis consultez un médecin des que possible.
10. N'utilisez pas la batterie si elle a subi un accident ou un chic violent.
11. Ne chauffez pas la batterie et ne la placer jamais dans un four à micro-ondes ou un recipient sous pression.
    Clause de non-responsabilité et averissement.
12. Ne placez pas les contacts de la batterie sur une surface conductrice (telle qu'un bureau métallique).
13. Evitez l'utilisation de fils ou d'autres objets métalliques qui pouraient causeur un court-circuit du pole positif et négatif d'une pile.
14. Si les contacts de la batterie sont sales, les essuyez avec un chiffon propre et sec. Autrement, esta entraine une mauvaise connexion de la batterie pouvant causeur une perte d'énergie ou une défaillance de charge.

Clause de non-responsabilité et averissement

Charge de la batterie

1. Ne branchez pas la batterie directement à une prise secteur ou à une prise allume-cigare. Utilisez toujours un adaptateur de charge approuve par ZHIYUN. ZHIYUN n'assume aucune responsabilité si la batterie est chargée à l'aide d'un chargeur non-ZHIYUN.
2. Ne placez pas la batterie et le chargeur a proximite de materiaux inflammables ou sur des surfaces inflammables (telles que tapis ou bois). Ne laissez jamais la batterie sans surveillance pendant la charge pour éviter tout accident.
3. Ne chargez pas la batterie immidiatement après son utilisation car sa température peut etre trop elevée. Ne chargez pas la batterie tant qu'elle n'a pas refroidie à la température ambiente. Charger une batterie a une température supérieure à 40^ ou inférieure à 15^ peut entrainer une fuite, une surchauffe ou des dommages.
4. Inspectez le chargeur avant de l'utiliser, assurez-vous que son boitier, son cordon, sa fiche et ses autres composants ne sont pas endommages. N'utilisze jamais un chargeur endommage. Ne nettoyez pas le chargeur avec un produit contenant de l'alcool ou d'autres solvants inflammables. Debranchez le chargeur lorsqu'il n'est pas utilisé.

Stockage de batterie

1. Gardez la batterie hors de portée des enfants et des animaux domestiques.
2. Ne placez pas la batterie pres d'une source de chaleur, telle que chaudiere ou apparil de chauffage, ou à l'intérieur d'un vehicule lorsqu'il fait chaud. Ne placez jamais la batterie dans un environnement dont la température dépasse 60^ . La température ideale de stockage est entre 22^ et 28^ .
3. Rangez la batterie dans un environnement sec.
4. Ne laisseriez pas la batterie inutilisée trop longtemps après qu'elle a ete complètement decharge pour eviter une decharge excessive qui pourrait l'endommager de façon permanente.

Entretien de la batterie

1. N'utilisez jamais la batterie lorsque la température est trop élevé ou trop BASSE.
2. Ne stockez jamais la batterie dans un environnement dont la température dépasse 60^ .

Notice sur le transport

1. Déchargez la batterie à au moins 5% avant de prendre l'avion. Ne déchargez la batterie que dans un endroit ignifugé, sec et ouvert de préférence.
2. Ne stockez pas et ne transportez pas la batterie avec des objets métalliques tels que lunettes, montres, bijoux, etc.
3. Ne transportez pas une batterie endommagée.
4. Lors du transport, veillez à décharger la batterie à moins de 50% .

Mise au rebut de la batterie

Ne jetez la batterie que dans des conteneurs de recyclage spécifiques et après l'avoir complètement déchargée. Ne jetez pas la batterie avec les ordures ordinaires. Respectez scrupuleusement les réglementations locales concernant la mise au rebut et le recyclage des batteries.

Clause de non-responsabilité et averissement

REMARQUE

Utilisation de la batterie

Assurez-vous que la batterie est complètement chargée avant chaque utilisation.

Charge de la batterie

La batterie cesse de se charger automatiquement lorsqu'elle est pleine. Débranchez la batterie du chargeur lorsqu'elle est complètement chargée.

Stockage de batterie

Déchargez la batterie à 40% - 65% si elle ne va pas etre utilisee pendant plus de 10 jours. Cela peut prolonger considérablement la durée vie de la batterie.

La batterieonne en mode hibernation lorsque sa tension devient trop faible. Chargez la batterie pour la reveiller.

Retirez les piles du stabilisateur lorsqu'il n'est pas utilisé et les ranger dans un endroit sur.

Mise au rebut de la batterie

Nejeta pas la batterie dans un conteneur de recyclage si elle n'est pas complètement décharge,contactez plutot un revendeur/agent de recyclage professionnel pour obtenir de l'aide.

Ce document est susceptible d'être modifié.

ZHIYUN ^TM est une marque de ZHISHEN TECH.

Copyright © 2020 ZHISHEN TECH. Tous droits réservés.

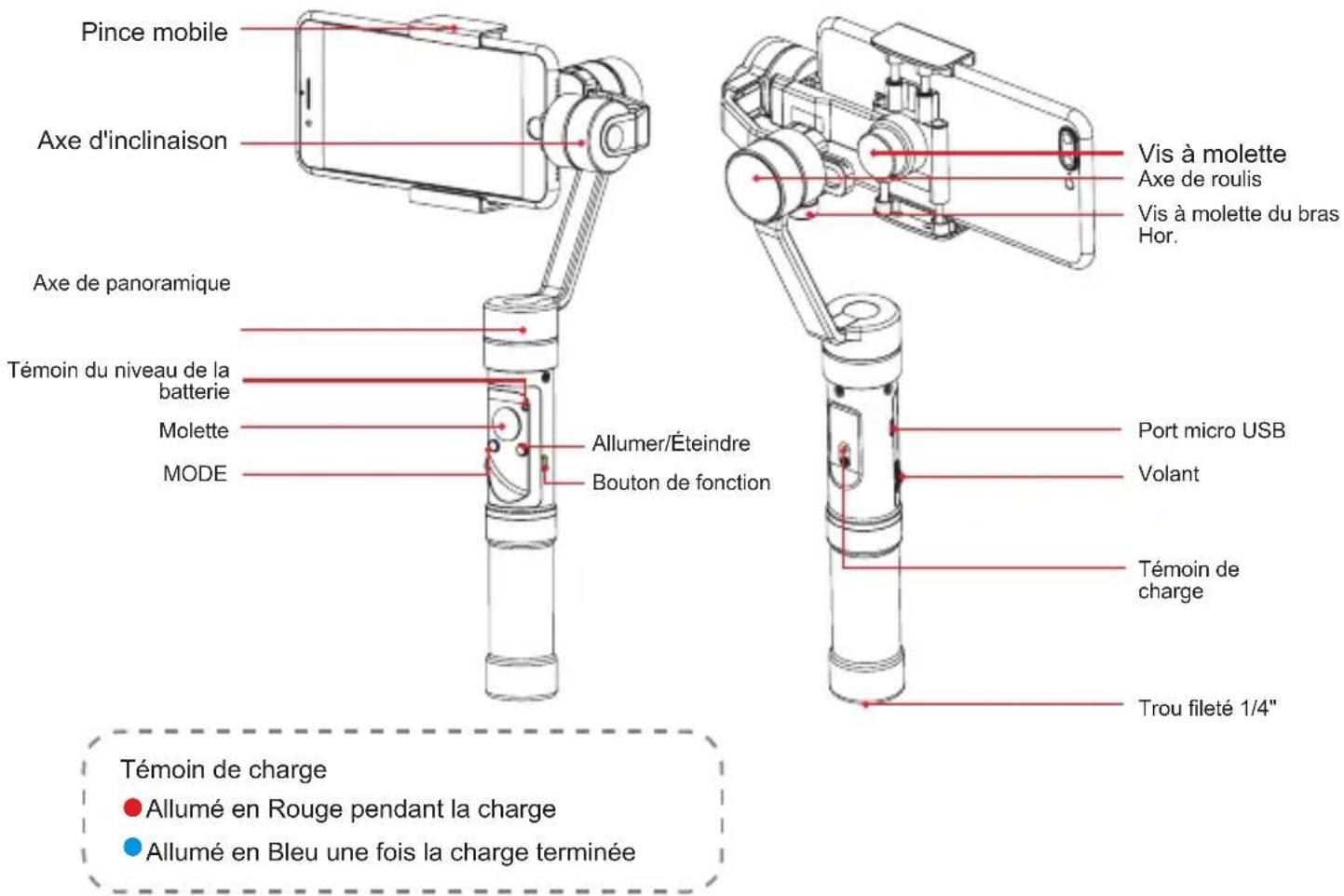

Se familiariser avec SMOOTH 3

Vérifiez l'emballage du produit avant de l'utiliser, assurez-vous que tous les articles ci-dessous sont présents. Dans le cas où un article est absent, contactez ZHIYUN ou votre revendeur local.

REMARQUE: Laamera n'est pas incluse dans l'offre du produit et doit être achetée séparément. Les descriptions fournies dans ce document sont à titre de referencia uniquement.

Le cable micro USB peut être utilisé pour la charge directe de SMOOTH 3 sans avoir à retarder la batterie. En plus, il peut également être utilisé pour la mise à jour du microprogramme et le calibrage en connectant le stabilisateur à un ordinateur.

Cable micro USB

Pile Li-ion 26650

Capacite:4600mAh

Tension:3,7V

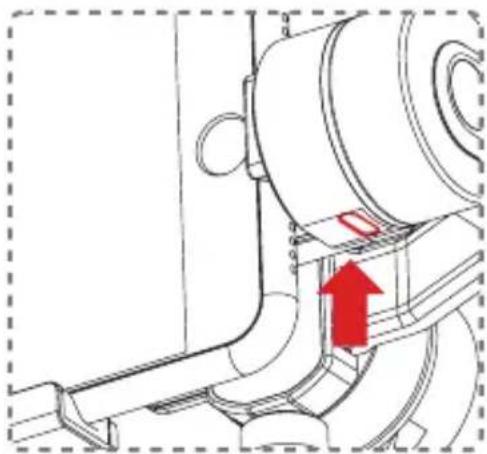

REMARQUE

1. Cette méthode de charge n'est valable que pour une pile Li-ion IMR 26650. Ne l'utilisez pas pour charger d'autres modèles ou marques de piles, cela pourrait provoquer un accident.
2. Utilisez uniquement un adaptateur 5V avec un courant de sortie ≥ 1000mA . Le temps de charge dépend de sortie maximale de courant de l'adaptateur.

N'utilisez et ne chargez que les piles fournies ou approuvées par ZHIYUN. ZHIYUN decline toute responsabilité en cas d'explosion, d'incendie et/ou accident causés par des piles non-ZHIYUN.

En utilisant un cable de charge mobile dédié fourni par ZHIYUN, vous pouvez charger votre smartphone directement via le port de sortie d'alimentation situé sur l'axe d'inclinaison du stabilisateur SMOOTH 3.

(Le cable de charge mobile doit être acheté séparément.)

Téléchargement et installation de l'application

Téléchargez l'application à partir de la page «DOWNLOAD» du site officiel de ZHIYUN www.ZHIYUN-TECH.com, ou en scannant directement le code QR situé à gauche (Android 5.0 et plus ou iOS9.0 et plus requis). Vous pouvez également télécharger l'application en effectuant une recherche de «ZY Play» sur Google Play ou APP Store.

L'application ZHIYUN est mise à jour de façon régulière, essayez des membres d'en découvert plus de fonctions.

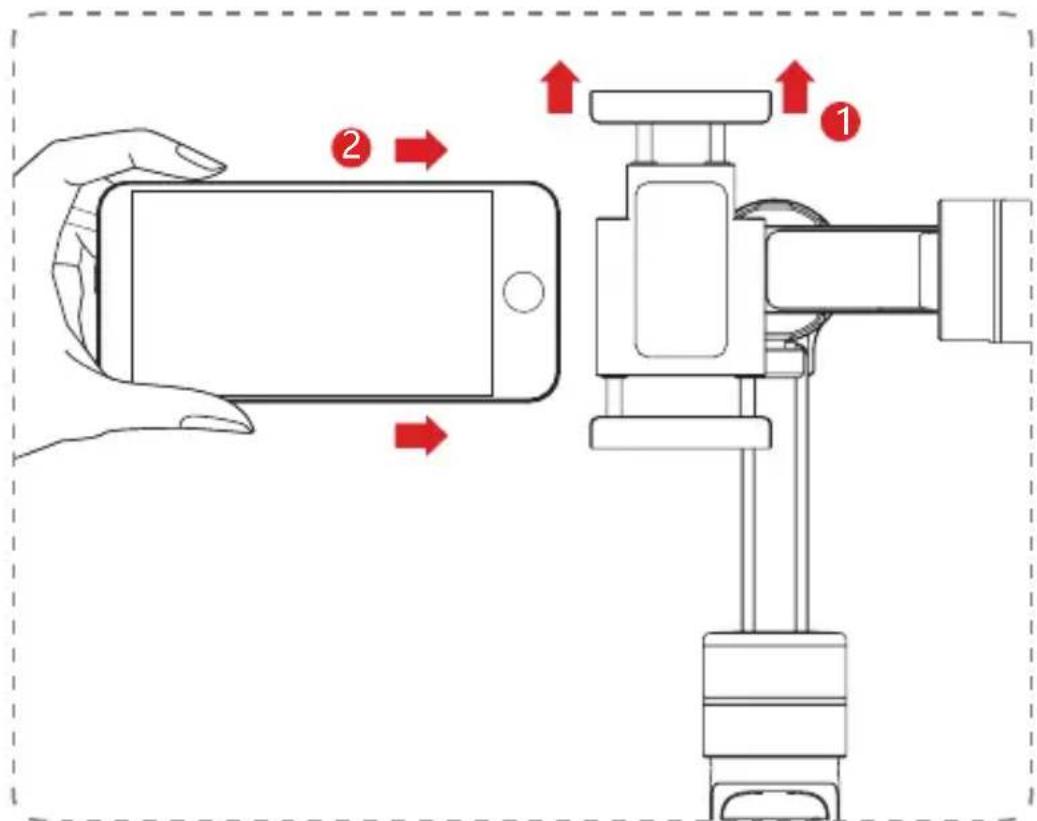

Installation d'un smartphone

Écartez la pince et la maintainir ouverte, insérez le smartphone le plus pres possible du moteur de l'axe d'inclinaison et relâchez la pince.

N'allumez pas le stabilisateur tant que le smartphone n'est pas correctement instalé.

1. Longueur de 28mm pour le réglage du bras horizontal
2. Plage du support de montage 58-88mm

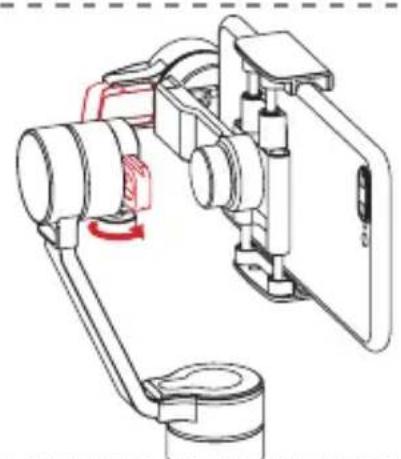

Ajustement du centre de gravité

1. Un bon réglage du centre de gravité assure une meilleure économie d'énergie pendant l'utilisation.
2. Desserrez la vis à molette du bras horizontal pour régler le centre de gravité en faisant glisser ce dernier (indiqué en rouge sur la figure) jusqu'à ce que le smartphone s'immobilise sur l'axe d'inclinaison à la verticale.
3. Serrez la vis moletée une fois le smartphone est à niveau et bien équilré pour assurer des manœuvres normales.

La graduation du bras horizontal permet un réglage plus facile de l'équilibrage car l'utilisateur peut memoriser les positions d'équilibrage spécifique pour le montage des appareils les plus utilisés.

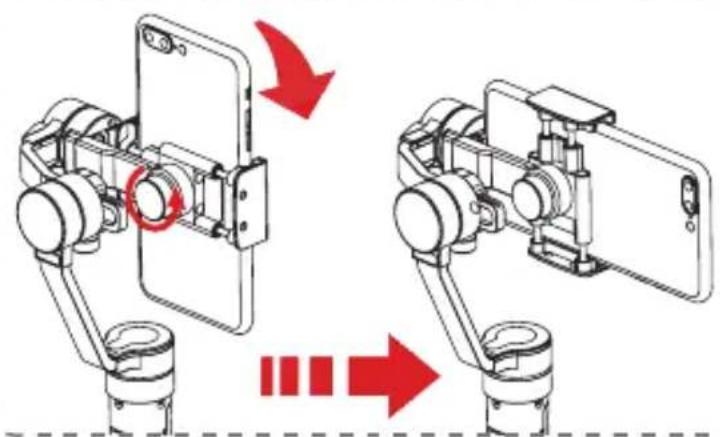

Changement du sens de montage du téléphone

Desserrez la vis moletée de la pince mobile à l'arrière et tournez la pince mobile dans la direction souhaitation (horizontal ou verticale).

Serrez la vis à oreilles pour assurer un fonctionnement normal.

Assurez-vous que le stabilisateur est eteint avant de changer la direction de montage mobile.

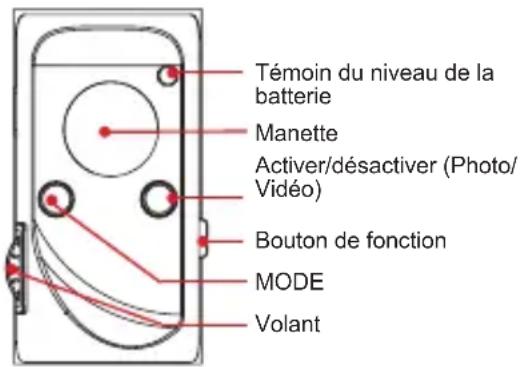

Présentation du panneau de commande

Témoin du niveau de la batterie

Témoin bleu clignotant rapidement (la fréquence de clignotement du tímoin indique le niveau de la batterie):

Clignote rapidement 4 fois : niveau de la batterie entre 76% et 100% .

Clignote rapidement 3 fois : niveau de la batterie entre 51% et 75% .

Clignote rapidement 2 fois : niveau de la batterie entre 26% et 50% .

Clignote rapidement 1 fois : niveau de la batterie entre 1% et 25% .

Bleu fixe: Indique que le mode de commande actif en cours est un mode de Verrouillage.

Brille une lumière jaune lorsque le stabilisateur est allumé / étéint:

1. Clignote rapidement pendant 3 secondes et brilles solide pendant 1 sec. lorsqu'il est allumé

2. Clignote rapidement pendant 3 secondes lorsqu'le stabilisateur est eteint.

3. Clignote rapidement pendant la mise à jour du microprogramme.

Indicateur lumineux rouge fixe : Indique undysfonctionnement au niveau du support.

Utilisation de la manette

Le joystick contrôle le mouvement de laamera lorsqu'il est pousse ou tiré vers le haut / bas et vers la

gauche / droite.

Alimentation/Obturateur

1. Allumez/éteignez le stabilisateur en maintainant appuyé le bouton d'alimentation pendant 2 à 3 secondes. Le bouton d'alimentation est utilisé pour les commandes de la camera lorsqu'elle est couplée avec l'application mobile. a) En mode photo, appuyez pour prendre une photo; b) En mode video, appuyez pour démarrer/arrêter l'enregistrement video; ou appuyez deux fois pour prendre une photo sans quitter le mode Video.

Volant

Lorsqu'il est connecté à un smartphone avec l'application ZY Play activée, tournez le volant pour ajuster la distance focale, l'ISO, la balance des blancs, la vitesse d'obturation ou la compensation d'exposition, selon l'options sélectionnée dans l'application ou via le bouton de fonction.

Bouton à fonction

En activant le mode manuel sur le panneau de configuration de l'appareil photo, appuyez une fois sur le bouton de fonction pour basculer entre les paramétres tels que la focale, l'ISO, la balance des blancs, la vitesse d'obturation et la correction d'exposition.

Bouton Mode

Appuyez sur pendant 1 seconde pour entrer ou sortir du mode veille.

Appuyez une fois pour basculer entre le mode suivant la panoramaque et le mode verrouillage.

Appuyez deux fois rapidement pour acceder au mode suivi.

Triple pression rapide pour entrer dans le mode selfie (rotation de 180^ sur l'axe du panoramaque)

Comment allumer/eteindre

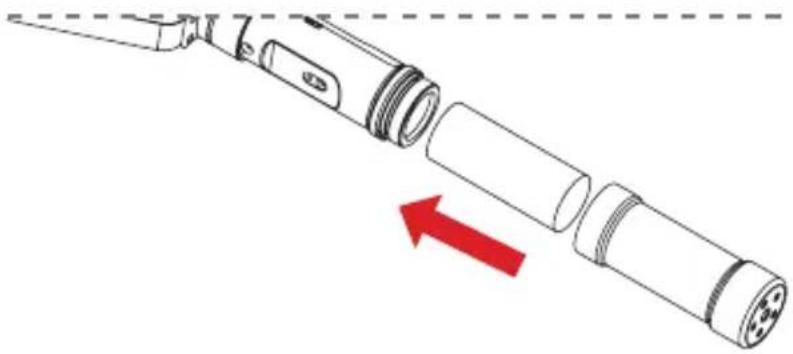

Tournez le couvercle pour l'ouvrir, et installez une pile Li-ion 26650 (avec le pole positif dans le sens de la flèche comme illustré ci-dessus). Veillez à bien serrer le couvercle après l'installation des piles, autrement le stabilisateur risque de ne pas être allumé.

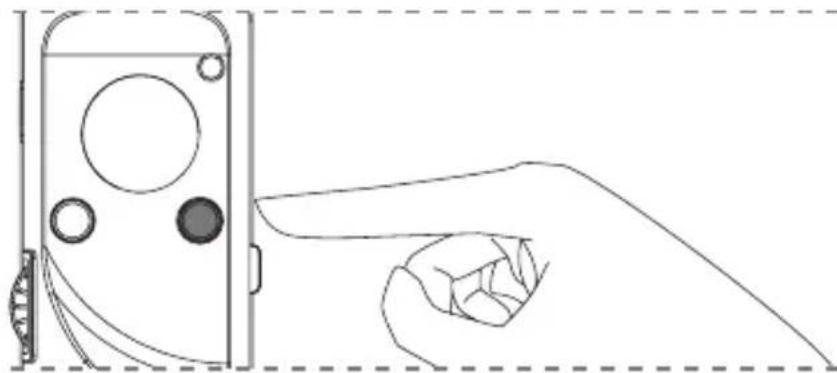

Une fois la pile installée correctement, maintenez appuyé le bouton d'alimentation pendant 3 secondes pour allumer.

Utilisez uniquement des piles fournies ou approuvées par ZHIYUN, autrement cela pourrait provoquer des accidents. Lorsque vous utilisez le stabilisateur, tenez laamera d'une main pour éviter les secousses qui peuvent entrainer un dysfonctionnement du stabilisateur (dans de très rares cas).

Présentation des modes de contrôle du cardan

Changement de mode :

Chaque fois le stabilisateur allumé, il passse au mode Suivi panoramaque par défaut. Appuyez sur le bouton MODE pour passer en mode verrouillage. Appuyez deux fois sur le bouton MODE pour acceder au mode Suivi. Appuyez une fois sur le bouton MODE en mode Suivi pour returner au mode précédent. Appuyez trois fois sur MODE pour faire pivoter laamera de 180^ le long de l'axe du panoramaique, le mode de contrôle actif resteinchangé.

Regardez les videos de formation sur le produit ZHIYUN sur www.zhiyun-tech.com pour obtenir d'autres conseils d'utilisation.

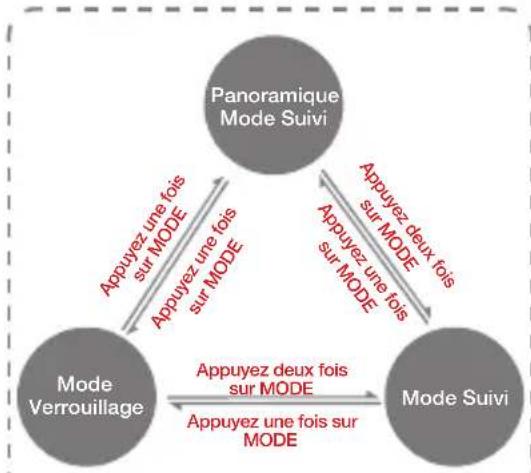

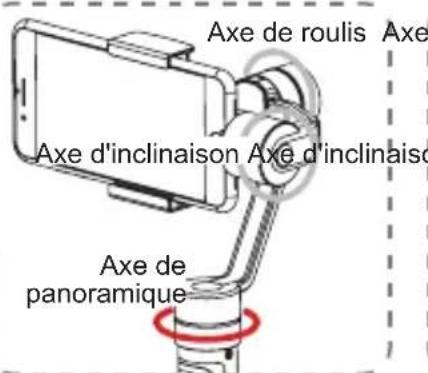

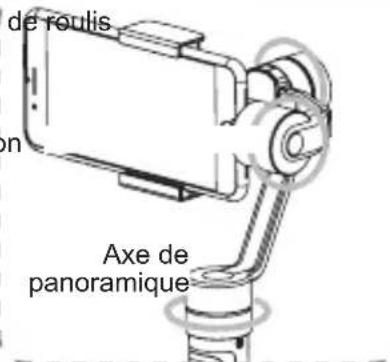

Scheme de changement de modes

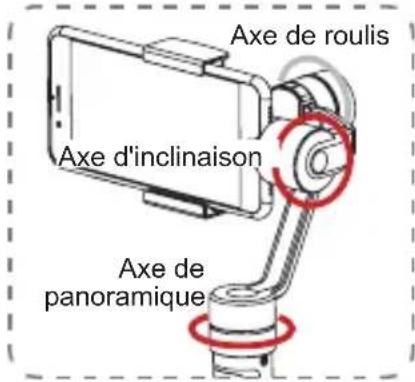

Mode de suivi panoramaque: Le smartphone fait un panoramaque gauche/droit suivant le mouvement du stabilisateur alors que les axes d'inclinaison et de roulis restent verrouillés.

Mode verrouillage: Ce mode verrouille le mouvement des trois axes pour maintenir laamera immobile et stable. Poussez la manette vers le haut/bas/gauche/droite pour contrôler manuelle l'axe d'inclinaison et l'axe de panoramicique.

Mode Suivi: Laamera fait un panoramaque et s'incline en suivant le mouvement du stabilisateur. Poussez la manette vers la gauche/droite pour contrcler manuellement l'axe de roulis.

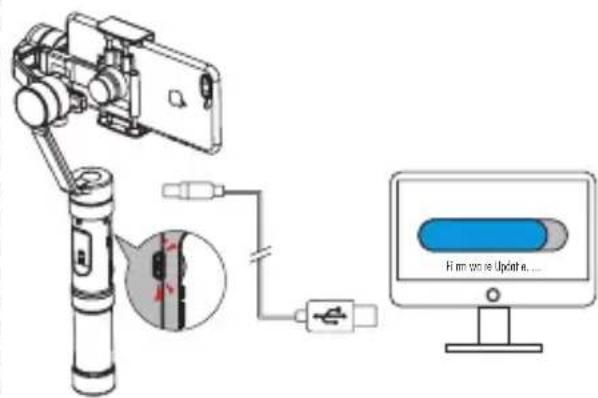

Mise à jour du microprogramme via un PC

Assurez-vous que la pile a ete correctement installee avant la mise a jour du microprogramme. En cas d'echec de la mise a jour, le temoin s'allume en ROUGE.Dans ce cas,localisez et ouvre le fichier .xt deZhiyun)situé sur Poste de travail,aquedla connexion du stabilisateur.Ensuite,faites une capture d'ecran du contenu texte et l'envoyer au service clientele de ZHIYUN.

Connectez le stabilisateur à un ordinateur à l'aide d'un cable micro USB pour la mise à niveau du microprogramme et le calibrage en ligne. Le calibrage peut également être effectué via l'application mobile.

1. Rendez-vous sur le site officiel de ZHIYUN: www.zhiyun-tech.com
2. Cliquez pour ouvrir la page « DOWNLOAD» et télécharger le pilote USB à partir de «Software download» (le pilote USB n'est pas nécessaire si vous utilisez un système MAC ou Windows 10) et le package de mise à jour du microprogramme le plus recent «Data download» pour votre stabilisateur.
3. Connectez le stabilisateur à votre PC avec un cable USB, l'allumer pour terminer l'installation du pilote.
4. AllumezYOUR stabilisateur et maintenez appuyé le bouton MODE pour passer en mode veille.
5. Cliquez pour ouvrir l'outil de mise à jour du calibrage sur votre ordinateur et suivez les instructions du didacticiel (notamment Description de l'initialisation, Description de la mise à jour du microprogramme et Calibrage).

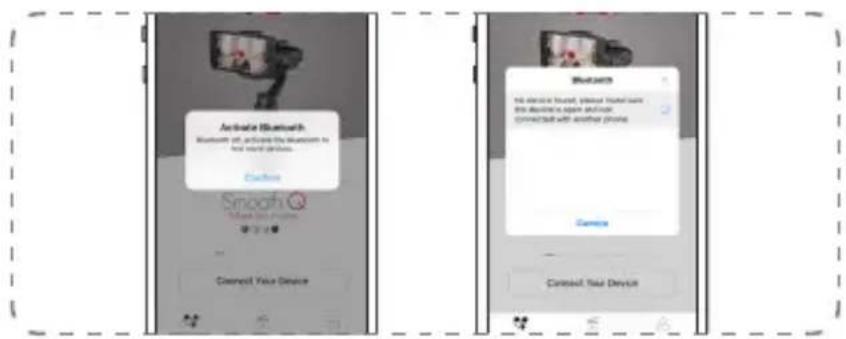

Connexion du stabilisateur au smartphone

1. Allumez le stabilisateur.
2. Activez Bluetooth dans Paramétres de votre smartphone.
3. Appuyez sur l'icone de l'application «ZY Play» pour l'ouvrir. Appuyez sur l'icone du signal en haut de l'écran de l'application pour rechercher des signaux à proximé,CHOISSEZ VOYRE STABILISATEUR pour le connecter.

Comment prendre des photos/videos

Changer de mode photo/vidente via le stabilisateur

Appuyez une fois sur le bouton Alimentation/Obturateur pour prendre une photo.

Appuyez deux fois sur le bouton Alimentation/Obturateur pour demarrer/arreter l'enregistrement video.

Commandes et paramètres de photo/video via l'application

1. Appuyez sur l'icone Photo/Video à gauche de l'écran de l'application ZY Play pour basculer entre le mode «PHOTO» et «VIDEO».

Utilisation de l'application

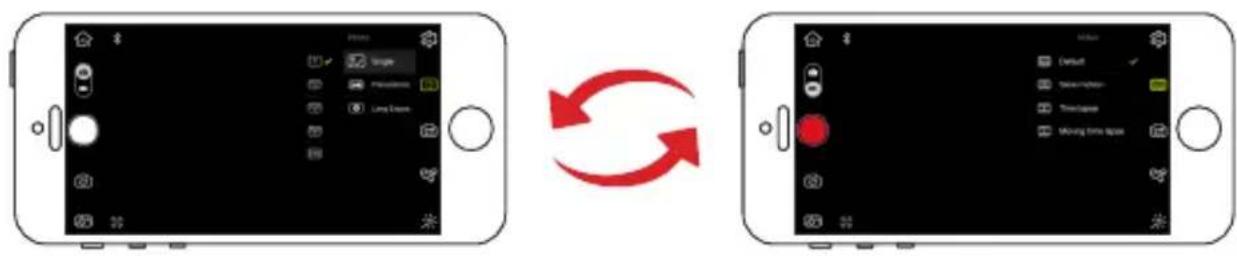

a. Lorsque vous étes en mode photo, appuyez sur sitié à droite de l'écran pour ouvrir un menu dans lequel vous pouvez désirir un mode de prise de vue : prise de vue unique, panorama et longue exposition.
b. En mode video, appuyez sur pourCHOIR un mode d'enregistrement : par default, ralenti, retardement et retardement avec mouvement.
2. Appuyez sur situé à gauche de l'écran de l'application ZY Play pour basculer entre les camères arrêt et avant

Maintenir appuyé le bouton Fonction permet également de basculer entre les caméras arrêté et avant.

Comment régler les paramètres du stabilisateur

Appuyez sur l'icone Pignon pour ouvrir le menu «Paramètres» et Sélectionnez PTZ. Appuyez sur pour sélectionner un élément spécifique, puis règlez le paramètre en se déplacant vers le haut/bas. Appuyez sur Enregistrer pour terminer le réglage.

Comment activer le mode de contrôle manuel de la manette

1. Appuyez sur à droite de l'écran de l'application, Sélectionnez pour activer le mode de commande manuel.
2. En mode contrôle manuel, appuyez une fois sur le bouton Fonction de la poignée du stabilisateur pour basculer entre les options de réglage, y compris la distance fiscale, ISO, balance des blancs, vitesse de l'obturator et compensation d'exposition.
3. Chaque option permet d'effectuer un réglage précis en déplaçant la manette vers le haut/bas.

17zhiyun-tech.com

Comment utiliser le suivi des objets

1. Appuyez sur dans le coin inférieur gauche de l'écran pour activer la fonction Suivi des objets (le stabilisateur passe automatiquement en mode Verrouillage lorsque cette fonction est activée).

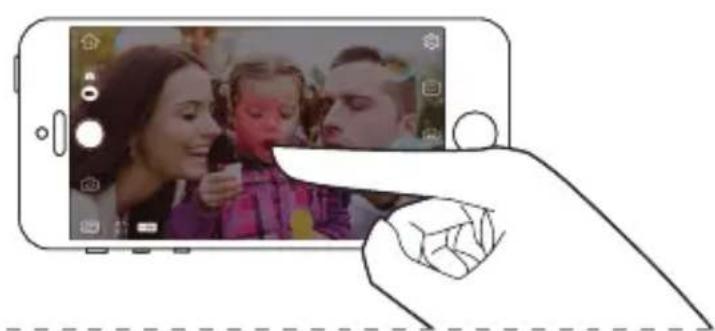

2. Une fois la fonction activée, faites glisser pour dessiner un cadre autour de l'objet cible afin d'activer le suivi automatique.
3. Appuyez sur Quitter a cote de pour arreter le Suivi des objets.

Poignée d'extension de cardan pour Crane-EH001 (à acheter séparément)

Méthode d'installation :

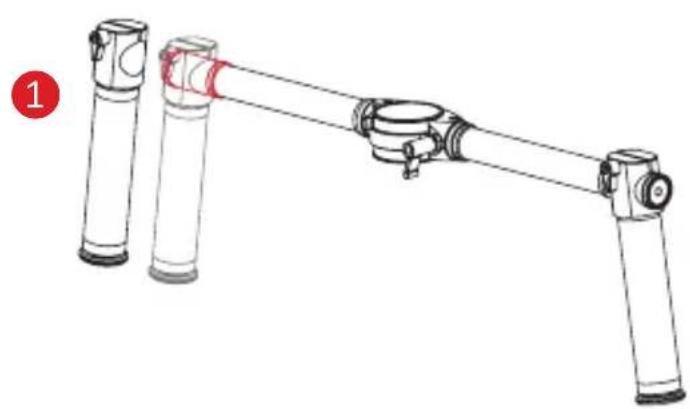

1. Insérez les deux poignées dans les deux côtés de la tige horizontally.

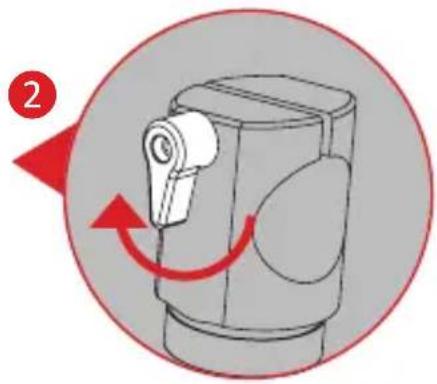

2. Serrez les vis sur les poignées.

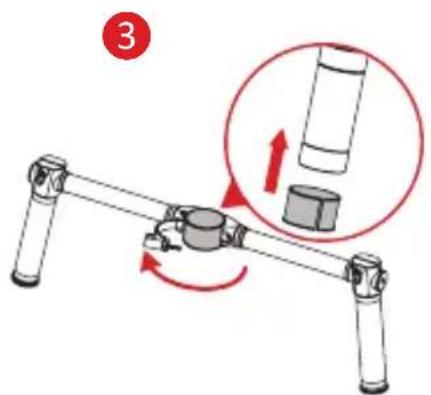

3. Dévissez la bride de fixation au milieu des poignées, extrayez la bague de protection et insérez-la dans le stabilisateur.
4. Attachez la bride de fixation sur le stabilisateur avec la bague de protection, puis serrez les vis de la bride.

Faites glisser le clip dans la partie marquee en Rouge ci-dessus.

Utilisation des principaux accessoires

Movement descendant

Mouvement ascendant

Initialisation du stabilisateur

Vous devez réinitialiser le stabilisateur dans les conditions suivantes :

1. Légère déviation dans l'angle d'inclinaison de laamera en position de niveau après le démarrage.
2. Légère déviation dans l'angle de roulis de la camera en position de niveau après le démarrage
3. Correction fréquence de petits angles lorsque l'appareil photo est en position horizontale et le stabilisateur immobile.

Procedure d'initialisation

1. Installez la pile et le smartphone correctement.
2. Allumez le stabilisateur.
3. Maintenez appuyé le bouton MODE pendant 3 secondes pour passer en mode veille.
4. Placez le stabilisateur sur une table dans une position quelconque,attendez environ 10 secondes,le temps que stabilisateur effectue son initialisation.

Calibration en ligne

Calibrez le stabilisateur lorsque l'une des situations suivantes se produit :

1. Déviation dans l'équilibrage du smartphone même après l'initialisation.
2. Le stabilisateur n'a pas ete utilisependant une longue periode.
3. Le stabilisateur est exposé à un changement de température important.

Méthode de calibrage

1.Rendez-vous sur le site officiel de ZHIYUN: www.zhiyun-tech.com
2.Appuyez pour ouvrir la page «Download», et recherche les outils cardan de ZHIYUN ainsi que le tutoriel de calibrage en ligne; OU
3.Effectuez le calibrage avec l'application mobile ZY Play en connectant le smartphone

	Min. Standard Max. Remarque
Tension d'entrée 3,6V 4,3V
Courant de fonctionnement	80mA 110mA 6000mA
Température de fonctionnement	-10°C 45°C
Autonomie 12h		Testé en fonctionnement statique après équilibrage approprié
Poids 440g Sans pile
Plage de l'angle d'inclinaison	320°
Plage de l'angle de roulis 320°
Plage de l'angle de panoramicisme	360° Rotation illimitée
Modèles compatibles Smartphones inférieurs à 6.0" ; GoPro 3/4/5		Les accessoires à utiliser avec GoPro doivent être achétés séparément
Angle d'inclinaison contrôleable	-135° +185°
Angle de roulis contrôleable	-30°	+30°
Angle de panoramicique contrôleable	360° Rotation illimitée
Charge utile	75g	260g
Temps de charge	2,5h
Tension de charge	5V
Courant de charge	2000mA
Tension de sortie d'alimentation	5V
Courant de sortie d'alimentation	1000mA

Période de garantie

1. Les clients ont droit a un remplacement/service de réparation gratuite en cas de défaut de qualite constaté dans le produit dans les 15 jours suivant la réception du produit.
2. ZHIYUN offre un service de réparation gratuite à tout client pour tout défaut avéré de matériaux ou de main d'oeuvre entraînant une défaillance du produit dans des conditions d'utilisation normale et pendant la période de garantie valide, soit 12 mois à compter de la date de livraison.
3. Certains etats ou pays n'autorisant pas les limitations sur la durée d'une garantie implicite, la période de garantie ci-dessus peut ne pas s'appliquer à votre cas.

Cette garantie ne s'applique pas dans les cas suivants

1. Produits soumis à une réparation non autorisée, une mauvaise utilisation, un chocol, une négligence, une mauvaise manipulation, un trempage, un accident et une alteration non autorisée.
2. Produits soumis à une mauvaise utilisation ou dont les étiquettes ou les plombages de sécurité ont été enlevés ou ALTERÉS.
3. Produits dont la garantie a expiry.
4. Produits endommages par une force majeure, telle qu'incendie, inondation, foudre, etc.

Procedure de réclamation de garantie

1. Si après l'achat, votre produit présente une défaillance ou des problèmes, contactez un agent local pour obtenir de l'aide, ou envoyez un e-mail au service clientèle de ZHIYUN ([e-mail]) ou rendez-vous sur www.zhiyun-tech.com.
2. L'agent local ou celui du service clientèle de ZHIYUN vous guidera à travers toute la procédure de dépannage pour essayer de résoudre le problème que vous avez rencontre avec le produit.
3. ZHIYUN se réserve le droit de réexaminer les produits endommagés oueturnnés.

Informations clients

Nom du client : Numéro de contact :

Adresse :

Informations sur la vente

Date de vente : Produit N° de série :

Revendeur

Numero de contact :

1 Fiche d'entretien

Date de réparation : Signature du réparateur :

Cause du problème :

Résultat de la réparation : □ Résolu □ Non résolu □ Rembourse (Remplace)

Site Web Weibo

Facebook

Vimeo

Google+

WeChat

Youku

Youtube

Tél. : [phone]

Ligne d'assistance aux États-Unis : [phone], de 9 h à 18 h GMT-7, du lundi au vendredi

Ligne d'assistance en Europe: [phone], de 10 h à 17 h GMT +1, du lundi au vendredi

Site Web: www.zhiyun-tech.com

E-mail: [e-mail]

Certificat de qualité

Ce produit est fabriqué conformément aux normes de qualité et autorisé à la vente après une stricte inspection.

Inspecteur du Contrôle

de Qualité:

Téléchargez la derniere version à partir de www.zhiyun-tech.com

Ce document est susceptible d'être modifié.
