MODE D'EMPLOI PIWS 1020V TROTEC

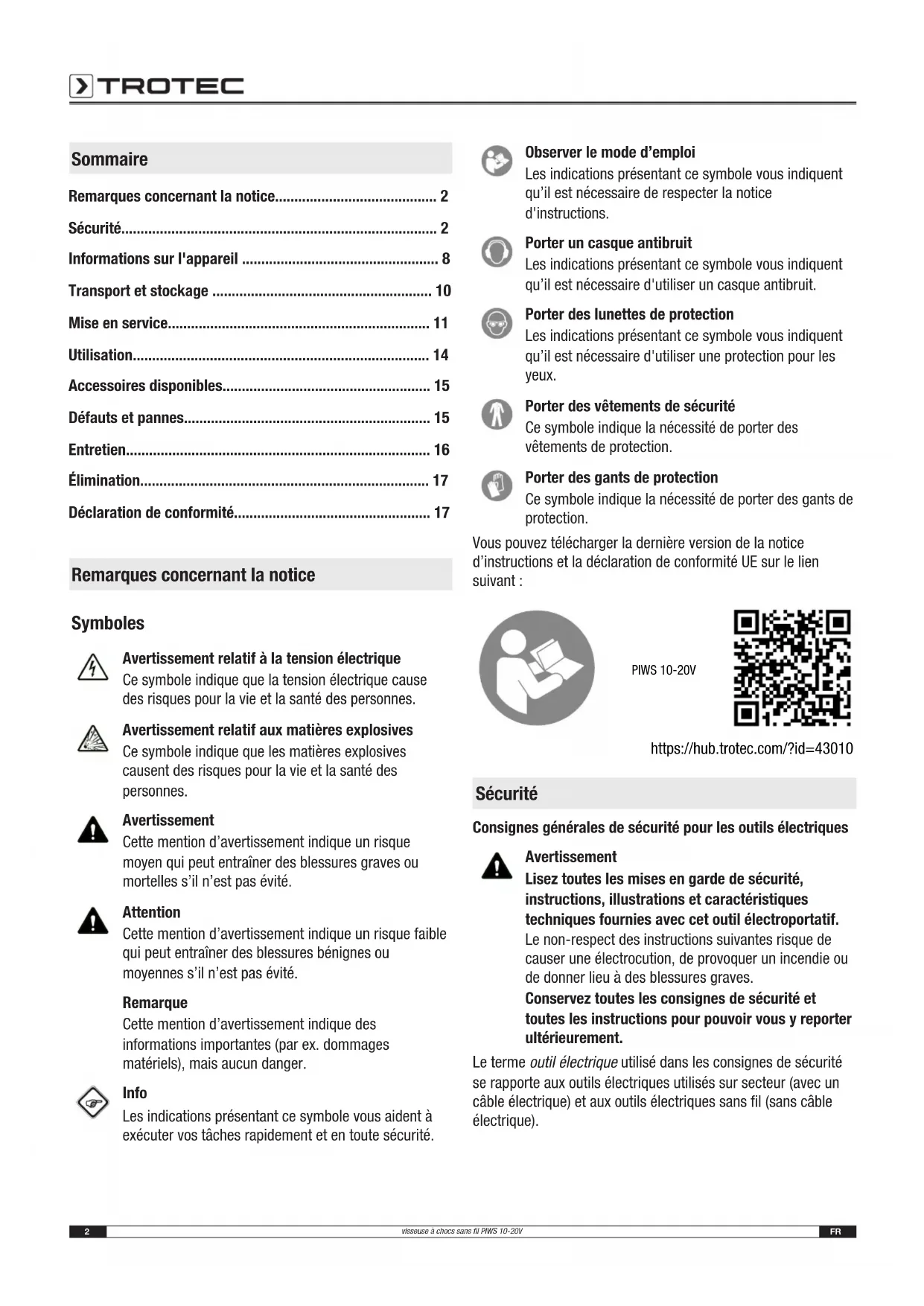

Remarques concernant la notice 2

Sécurité 2

Informations sur l'appareil 8

Transport et stockage 10

Mise en service. 11

Utilisation. 14

Défauts et pannes 15

Entretien. 16

Élimination 17

Déclaration de conformité 17

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif aux matières explosives

Ce symbole indique que les matières explosives causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais : aucun danger.

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu’il est nécessaire de respecter la notice d’instructions.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter des vêtements de sécurité

Ce symbole indique la nécessité de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessité de porter des gants de protection.

Vous pouvez télécharger la dernière version de la notice instructions et la déclaration de conformité UE sur le lien suivant:

PIWS 10-20V

Consignes générales de sécurité pour les outils électriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un câble électrique) et aux outils électriques sans fil (sans câble électrique).

Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail

Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents. - Ne faites pas fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriiques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. - Maintenez les enfants et les personnes représentées à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifiez jamais la fiche de quelque façon que ce soit. N'utilisez pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.
• Évitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
• N'exposez pas les outils à la pluie ou à l'humidité. La présence d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.
• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pièces mobiles. Des cordons d'alimentation endommagés ou emmêlés augmentent le risque d'électrocution.
• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de choc électrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utilisez un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous êtes en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilisez pas d'outils électriques lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.

Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acquistiques, en fonction du type d'outil utilisé, réduisent le risque de blessures.

oustiques, en fonction du type d'outil utilisé, réduisent le risque de blessures.

• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entraîner des blessures.
• Veillez à ne pas vous tenir de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prendre dans des éléments en mouvement.
• S'il est possible de monter des dispositifs d'aspiration et de récupération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils électriques sous prétexte que vous maîtrisez l'appareil. Toute négligence peut entraîner de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapté vous permettra de réaliser le travail de manière plus sûre, conformément à la puissance pour laquelle il a été construit.
• N'utilisez pas d'outils ÉLECTRIQUES dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Débranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conservez les outils non utilisés hors de portée des enfants. Ne permettez pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils électromécaniques sont dangereux s'ils sont utilisés par des novices.
• Entretenez bien les outils électriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre irrégularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
• Affûtez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pièces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus faciles à contrôler.
• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
• Maintenez les poignées et les surfaces de préhension sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Consignes générales de sécurité pour les outils électriques - utilisation et entretien de l'outil sans fil

• Ne rechargez la batterie qu'avec le chargeur spécifié par le fabricant. Un chargeur adapté à un certain type de batteries peut provoquer un incendie s'il est utilisé avec d'autres batteries.
• N'utilisez les outils électriques qu'avec les batteries prévues à cet effet. L'utilisation d'autres batteries peut entraîner un risque de blessures et d'incendie.
• Lorsqu'une batterie n'est pas utilisée, tenez-la à l'écart de toutes sortes d'objets métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres, susceptibles de relier les contacts entre eux. Un court-circuit entre les contacts de la batterie peut entraîner des brûlures ou un incendie.
• En cas d'utilisation incorrecte, du liquide peut s'écouler de la batterie. Évitez tout contact avec celui-ci. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, recherchez une aide médicale. Le liquide provenant des batteries peut causer des irritations ou des brûlures.
• N'utilisez pas une batterie endommagée ou modifiée. Les batteries qui ont subi des dommages ou des modifications peuvent présenter un comportement imprévisible et causer un incendie, une explosion ou des blessures.
• N'exposez pas la batterie au feu ou à des températures tropéales. Un feu ou des températures supérieures à 130°C peuvent provoquer une Explosion.
• Suivez les instructions de charge et ne chargez jamais la batterie ou l'outil sans fil en dehors de la plage de température indiquée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température autorisée peut détruire la batterie et accroître le risque d'incendie.

Consignes générales de sécurité pour les outils électriques - utilisation et entretien du chargeur

• ûre de l'appareil et qu'ils comprennent les dangers liés à cette utilisation. Il est interdit aux enfants de jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
• Ne placez jamais des piles non rechargeables dans le chargeur. Un chargeur risque de provoquer un incendie ou une explosion s'il n'est pas utilisé avec le type de batterie bien précis pour lequel il est prevu ou avec des piles non rechargeables.
• Ne chargez au moyen du chargeur « Multiflex 20 - 4.0 AC » que des batteries Li-ions « Multiflex 20 - 4.0 DC » d'une capacité de 4,0 Ah (10 cellules). La tension de la batterie doit correspondre à la tension de charge du chargeur.

Avertissements de sécurité généraux pour les outils électriques - maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
• N'essayez jamais de remettre en état une batterie endommagée. Les opérations de maintenance sur les batteries ne doivent être réalisées que par le fabricant ou un atelier SAV agréé.

Consignes de sécurité spécifiques pour les visseuses à chocs sans fil

• Sécurisez la pièce à usiner. Il est plus prudent de maintenir une pièce au moyen d'un dispositif de fixation ou d'un étau qu'avec la main.
• Tenez fermement l'outil électrique. Des couples de réaction élevés peuvent apparaître à court terme lors du serrage ou du desserrage des vis.
• Tenez l'appareil par les poignées isolées lorsque vous effectuez des travaux au cours desquels l'outil pourrait toucher des lignes électriques non apparentes. Le contact avec une ligne sous tension risque de mettre également sous tension les parties métalliques de l'outil et de provoquer une électrocution.
• En cas de travaux sur l'appareil et lors du transport ou du stockage, placez l'interrupteur sur la position centrale du sens de rotation (verrouillage). Vous évitez ainsi toute mise en marche inopinée de l'outil électroportatif.
• Contrôlez régulièrement l'usure ou les déteriorations eventuelles du porte-outil.
• Ne démarrez un outil electroportatif à percussion que lorsqu'il est pressé contre quelles choses.
• Attendez l'arrêt complet de l'outil electroportatif avant de le poser.

Utilisation conforme

Utilisez la PIWS 10-20V, par exemple dans le domaine de l'automobile, de la construction mécanique ou pour les travaux de couverture, uniquement.

• pour visser et dévisser les vis,
• pour visser et dévisser les écrous,

en respectant les caractéristiques techniques.

Nous recommandons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

L'appareil n'est pas conçu pour le perçage.

Toute utilisation autre que celle qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Remarque

Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur la batterie :

Attention au risque d'explosion!

Ces symboles indiquent ce qui suit :

N'exposez pas la batterie au feu ou à des températures trop élevées! Ne mettez jamais la batterie en contact avec de l'eau ou du feu! Évitez l'exposition directe au soleil et l'humidité. Il existe un risque d'explosion!

Ne chargez jamais la batterie à des températures ambiantes inférieures à 10°C ou supérieures à 40°C. Un chargement incorrect ou en dehors de la plage de température autorisée peut détruire la batterie et accroître le risque d'incendie.

Observation de l'élimination correcte de la batterie!

Ce symbole indique ce qui suit :

Veillez à ce que la batterie est correctement éliminée et ne la jetez jamais dans les eaux usées ou les eaux publiques.

La batterie contient des substances irritantes, caustiques et toxiques qui doivent être considérées comme un risque considérable pour les personnes et l'environnement.

Les signaux de sécurité et étiquettes suivants sont apposés sur le chargeur :

Ce symbole indique ce qui suit :

Avant de charger la batterie, lisez le manuel d'utilisation ou la notice d'instructions.

Ce symbole indique ce qui suit :

N'utilisez le chargeur pour charger la batterie qu'à l'intérieur en lieu sec, pas à l'extérieur.

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégez ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projetés en risquant de provoquer des blessures.

Portez des gants de protection.

Vous protégez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.

Ainsi, vous vous protégez contre le risque de vêtements pris dans une pince en rotation.

Avertissement relatif à la tension électrique

Electrocution provoquée par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détecter d'éventuels endommagements et pour en assurer le bon fonctionnement. N'utilisez plus l'appareil si vous détectez des endommagements. N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil. Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier! Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relatif aux matières explosives

N'exposez jamais l'accumulateur à une température supérieure à 45°C ! Ne mettez jamais l'accumulateur en contact avec de l'eau ou du feu ! Évitez les rayons directs du soleil et l'humidité. Cela peut provoquer une explosion !

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

DANGER de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

Avant toute mise en marche de l'appareil, l'outil inséré doit être fermement bloqué dans le porte-outil. Un outil mal fixé risque, au moment de la mise en marche, d'être projeté hors de l'appareil.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuée de manière erronée.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil.

Remarque

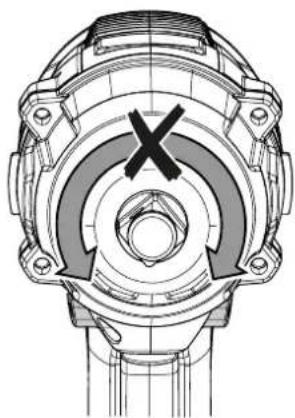

Ne changez le sens de rotation que lorsque l'appareil est à l'arrêt. Vous risquez sinon d'endommager ce dernier.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arrêt d'urgence:

L'extraction de la batterie entraîne l'arrêt immédiat de l'appareil. Pour sécuriser l'appareil contre toute remise en marche, laissez la batterie hors de l'appareil.

Comportement en cas d'urgence:

1. Arrêtez l'appareil.
2. En cas d'urgence, extrayez la batterie de l'appareil : pressez fermement la touche de déverrouillage de la batterie et retirez celle-ci de l'appareil comme il est décrit au chapitre « Extraction de la batterie ».
3. Ne remettez pas la batterie en place lorsque l'appareil est défectueux.

Description de l'appareil

La visseuse à chocs sans fil PIWS 10-20V est idéalement adaptée au vissage et au dévissage de vis et d'écrous.

Grâce à son impulsion de chic rotative, l'appareil génère un couple très élevé qui est particulièrement utile dans le cas d'une mise en œuvre dans le domaine automobile.

La pré-sélection du couple intégrée permet d'utiliser la force la plus adaptée au matériel et à la taille de vis en fonction de l'application.

La lampe de travail LED intégrée permet d'éclairer la zone de travail.

La batterie dispose de son propre indicateur de capacité qui vous permet de connaître l'état de charge sans avoir besoin de brancher la batterie sur l'appareil.

Représentation de l'appareil

N° Désignation

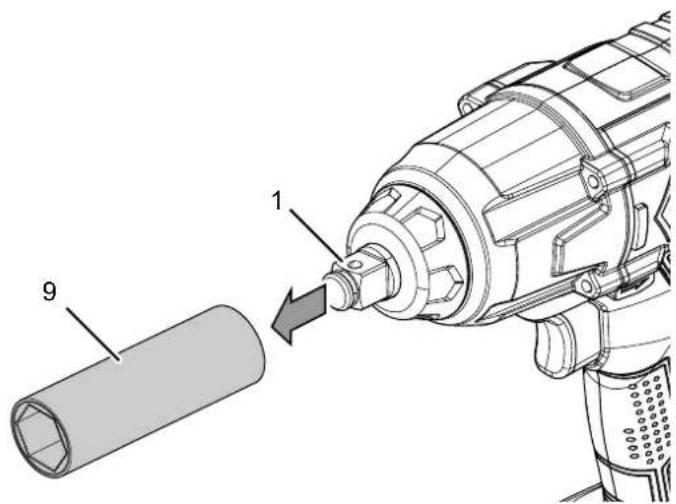

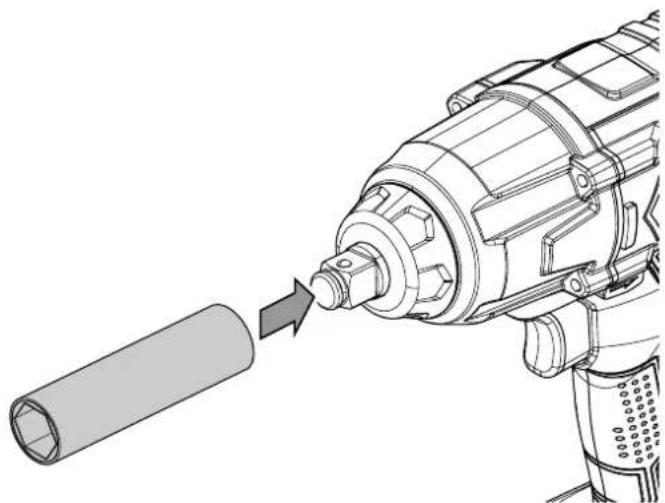

1 Porte-outil

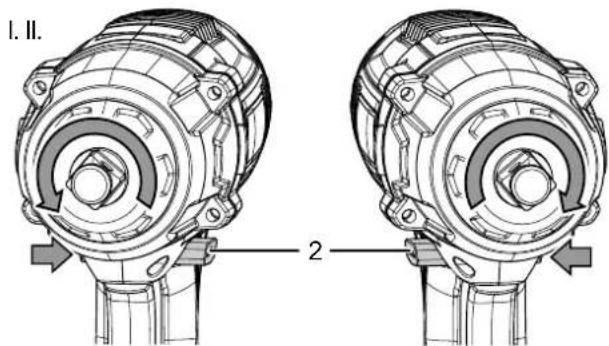

2 Rotation à droite/à gauche, verrouillage

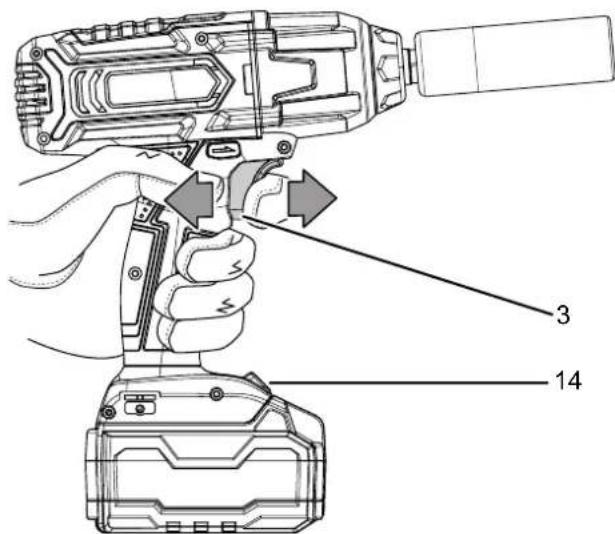

3 Bouton marche/arrêt (régulation de la vitesse)

4 Poignée

5 Clip ceinture

6 Batterie

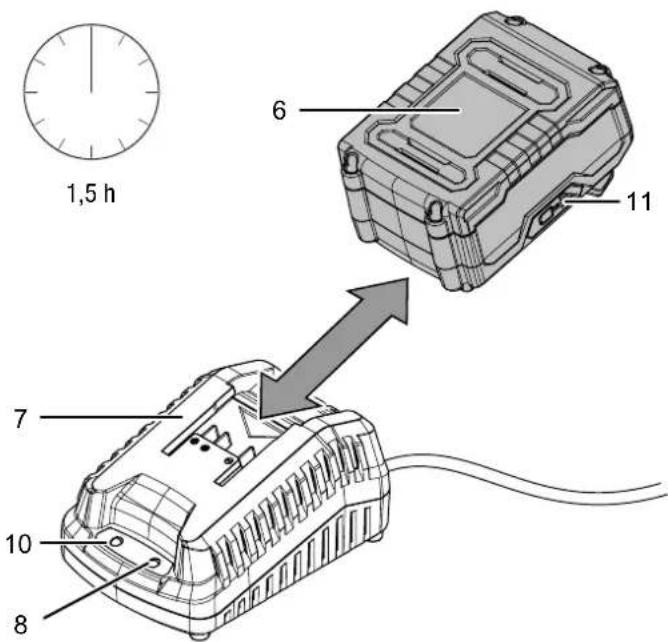

7 Chargeur rapide

8 LED rouge de la batterie (charge)

9 Douilles (17/19/21/23 mm)

10 LED verte de la batterie (chargeur rapide opérationnel)

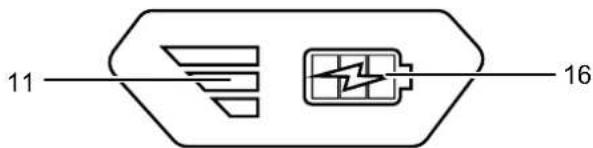

11 Affichage de la charge de la batterie à 3 niveaux

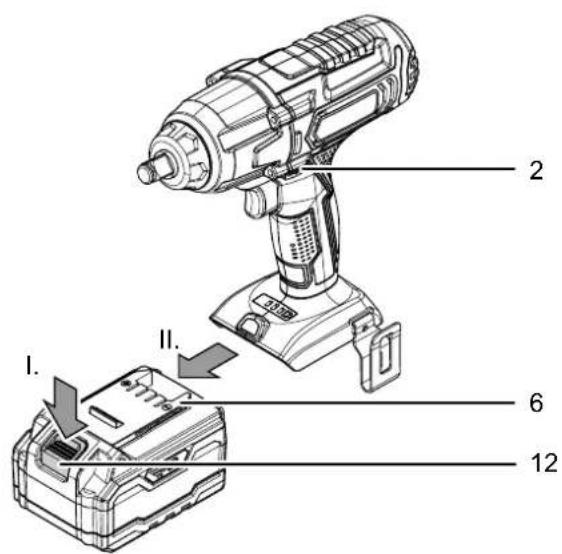

12 Touche de déverrouillage

13 Logement de la batterie

14 Lampe de travail LED

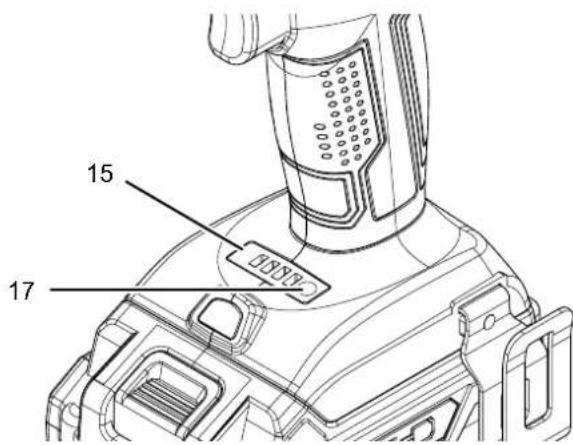

15 Pré-sélection du couple

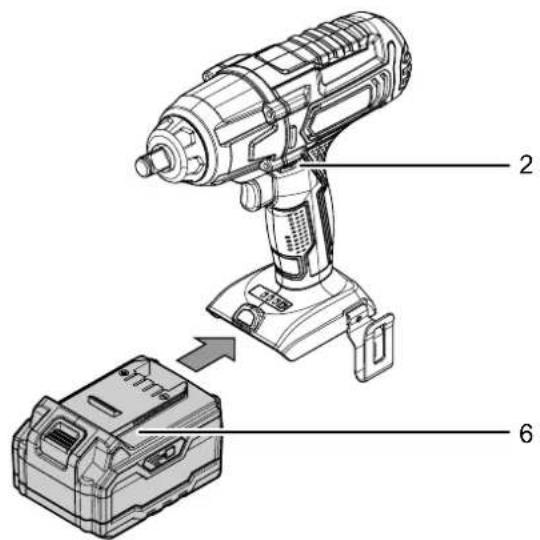

• 1 visseuse à chocs sans fil PIWS 10-20V
• 1 batterie 1 chargeur rapide 4 douilles de 17, 19, 21, 23 mm
• 1 clip ceinture
• 1 mallette de transport
• 1 mode d'emploi

\section*{Caractéristiques techniques}

Paramètre Valeur
Modèle PIWS 10-20V
Tension nominale 20 V	---
Régime à vide 0-2300 min	-1
Fréquence de frappe 0-3000 min	-1
Porte-embout quatre-pans creux	1/2"
Couple niveau 1	100 Nm
Couple niveau 2	200 Nm
Couple niveau 3	300 Nm
Couple max.	400 Nm
Poids 2,5 kg
Batterie Multiflex 20 - 4.0 DC
Type Li-ion
Tension nominale 20 V	---
Capacité nominale 4 Ah
Nombre de cellules 10
Capacité 80 Wh
Chargeur rapide Multiflex 20 -	4.0 AC
Entrée
Tension nominale 230 - 240 V /	50 Hz
Puissance absorbée 94 W
Sortie
Tension nominale 21,5 V	---
Courant de charge 3,5 A
Fusible	3,15 A retardé
Durée de charge 1,5 h
Classe de protection	II (double isolation) / ☐
Émissions sonores selon EN 62841-2-2
Niveau de pression sonore \( L_{pA} \)	98,64 dB(A)
Niveau sonore \( L_{WA} \)	107,74 dB(A)
Incertitude K	3 dB
Informations relatives aux vibrations selon EN 62841-2-2
Valeur d'émission vibratoire \( a_h \)	12,74 m/s2
Incertitude K	1,5 m/s2

Indications relatives aux informations sur le niveau sonore et les vibrations :

• ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents appareils électriques entre eux.
• peuvent également servir à une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuée de manière erronée.

• Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la pièce à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations ressenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquelles l'outil est arrêté ou tourne sans contrainte).

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observe les informations relatives au transport et à l’entreposage de l’appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protéger contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arrêtez l'appareil en plaçant la rotation droite/gauche sur la position centrale (verrouillage).
• Débranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Retirez l'outil du porte-outil.

La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses.

Observe les instructions suivantes relatives au transport ou à l'expédition de batteries Li-ion :

• Les batteries peuvent être transportées sur la route par l'utilisateur sans autres conditions.
• à, un expert des matières dangereuses doit être consulté pour la préparation des colis.
• N'utilisez les batteries que si le boîtier est intact.
• Mettez de la bande adhésive sur les contacts ouverts et emballez les batteries de telle sorte qu'elles ne bougent pas dans l'emballage. - Veuillez également respecter les prescriptions nationales eventuelles.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprise :

• Arrêtez l'appareil en plaçant la rotation droite/gauche sur la position centrale (verrouillage).
• Débranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Retirez l'outil du porte-outil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protéger.
• Ne stockez pas de batterie Li-ion entièrement déchargée. Le stockage d'une batterie déchargée peut provoquer une décharge profonde et causer ainsi la détérioration de la batterie.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'ordinateur :

au sec et protégé du gel et de la chaleur - à une température ambiante inférieure à 45°C - dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe au soleil

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relatif à la tension électrique

Électrocution provoquée par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détecter d'éventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements. N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence éventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Remarque

L'accumulateur peut être endommagé en cas d'utilisation incorrecte.

Débranche la fiche du chargeur avant chaque insertion et retrait de l'accumulateur.

Ne chargez jamais l'accumulateur à des températures ambiantes inférieures à 10°C ou supérieures à 40°C.

À la livraison, la batterie est partiellement chargée afin d'éviter toute déterioration causée par une décharge profonde.

La batterie doit être chargée avant la première mise en service et lorsque la puissance est faible (seul le voyant LED rouge de l'affichage de capacité de la batterie (11) est allumé). À cette fin, procédez de la manière suivante :

1. Poussez la batterie (6) à l'envers sur le chargeur rapide (7) jusqu'à ce qu'un clic soit audible.

1. Insérez la fiche secteur du chargeur rapide (7) dans une prise secteur conformément sécurisée.

Le voyant LED rouge de la batterie (8) s'allume. Le temps de charge se monte à une heure environ.

1. Attendez jusqu'à ce que le voyant LED rouge de la batterie (8) s'éteigne et que le voyant LED vert (10) s'allume. La batterie (6) est complètement chargée.
2. Débranche le cordon secteur du chargeur rapide (7) de la prise secteur en tirant sur la fiche secteur. Il est possible que la batterie (6) et le chargeur rapide (7) chauffent pendant le processus de charge. Laissez la batterie (6) refroidir à température ambiante.
3. Retirez la batterie (6) du chargeur rapide (7) en appuyant sur la touche de déverrouillage (12) et en tirant la batterie (6) du chargeur rapide (7).

Mise en place de la batterie

1. Placez le sélecteur de rotation (2) en position centrale (verrouillage).
2. Insérez la batterie (6) dans l'appareil jusqu'à ce qu'elle s'enclenche.

Retrait de la batterie

1. Placez le sélecteur de rotation (2) en position centrale (verrouillage).
2. Séparez la batterie (6) de l'appareil en appuyant sur la touche de déverrouillage (12) (I.) et en tirant la batterie hors de l'appareil (II.).

1. Au besoin, chargez la batterie (6) comme décrit au chapitre Charge de la batterie.

Contrôle de l'état de charge de la batterie

La batterie possède un indicateur de capacité intégré.

L'état de charge de la batterie peut être consulté sur les trois voyants LED de l'affichage de capacité (11) de la manière suivante :

Couleur LED Signification
vert - orange - rouge Charge / puissance maximum
orange - rouge Charge / puissance moyenne
rouge Charge faible - Charger la	batterie

1. Appuyez sur le symbole batterie (16) sur la batterie (6).

Vous pouvez voir l'état de charge au moyen de l'affichage de capacité de la batterie (11).

Changement d'outil

L'appareil est doté d'un porte-outil à quatre-pannes creuses 1/2". Procédez de la manière suivante pour retirer ou insérer l'outil :

1. Placez le sélecteur de rotation (2) en position centrale (verrouillage).
2. Le cas échéant, retirez la douille (9) du porte-outil (1).

1. Glissez la douille adaptée 9 sur le porte-outil (1) jusqu'à ce que vous sentiez qu'elle s'est enclenchée.

1. Vérifiez que la douille (9) est fermement en place.

Pour le dévissage de vis ou d'écrous, observez le réglage du sens de rotation droite/gauche. Vous pouvez voir, sur la sélection droite/gauche (2), le sens de rotation dans lequel les vis ou les écrous vont être tournés.

Pour le vissage de vis ou d'écrous, observez le réglage de la pré-sélection du couple (15). Un couple de serrage trop élevé risque de détruire le filetage ou d'arracher la tête de vis.

Pré-sélection du couple

La pré-sélection du couple (15) vous permet de définir le couple maximum parmi quatre niveaux. Le niveau de couple sélectionné est indiqué par l'intermédiaire des quatre LEDs de la pré-sélection du couple (15). À l'activation du bouton marche / arrêt (3), le couple exercé est au maximum celui qui a été pré-sélectionné. Les valeurs exactes des différents niveaux de couple sont indiquées dans les caractéristiques techniques.

Pour sélectionner un niveau de couple, procédez comme suit : 1. Appuyez sur la touche de sélection du couple (17). Le couple est augmenté pas à pas et la sélection est affichée sur l'indicateur de couple.

Pour le serrage des écrous de roue, sélectionnez le niveau de couple le plus faible pour éviter de serrer trop fort.

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition. Le niveau sonore LpA de cet appareil est de 98,64 dB(A).

Généralités :

• Avant chaque utilisation, contrôlez le bon positionnement de l'outil se trouvant dans le porte-outil.
• La position centrale du sélecteur droit/gauche (verrouillage) est utile lorsque vous faites une pause ou lorsque vous changez d'outil.

Vissage :

• Sélectionnez le niveau de couple le plus faible pour le serrage des écrous de roue afin d’éviter de serrer trop fort.
• Sélectionnez un niveau faible pour un matériel tendre ou des vis tournant facilement.
• Sélectionnez un niveau élevé pour un matériel dur ou des vis difficiles à faire tourner, ainsi que pour le dévissage de vis.

Remarque

Le sens de rotation ne doit être modifié qu'à l'arrêt pour éviter une dépréciation de l'engrenage.

Le sélecteur de rotation droite / gauche (2) permet d'inverser les sens de rotation du moteur.

1. Poussez le sélecteur de rotation droite / gauche (2) jusqu'à la butée dans la direction dans laquelle le moteur doit tourner.

I. Vissage de vis II. Dévissage de vis

1. Vérifiez si le sens de rotation est adapté à la tâche prévue en mettant briè èce.
2. Au besoin, placez le selector de rotation droite / gauche (2) sur la position centrale (verrouillage) afin de bloquer l'interrupteur marche / arrêt (3).

Mise en marche et arrêt de l'appareil

L'appareil est équipé d'un réglage en continu du régime. Plus vous appuyez fortement sur le bouton marche/arrêt (3), plus la rotation est rapide.

1. Vérifiez si l'outil et la position du contrôle de couple sont adaptés aux activités planifiées.
2. Vérifiez que la pièce est bien sécurisée et que la surface de travail est préparée en conséquence.
3. Appuyez sur l'interrupteur marche/arrêt (3) et maintenez-le pressé durant le vissage.

L'appareil se met en marche avec les réglages définis en dernier lieu. La lampe de travail LED (14) s'allume.

1. Relâchez le bouton marche/arrêt (3) afin d'arrêter l'appareil.

La lampe de travail LED (14) s'éteint.

Le moteur est équipé d'un frein intégré qui l'arrête rapidement lorsque le bouton marche / arrêt (3) est relâché.

Mise hors service

1. Placez le sélecteur de rotation (2) en position centrale (verrouillage).
2. Au besoin, laissez refroidir l'appareil.
3. Retirez la batterie de l'appareil (voir le chapitre Mise en service).
4. Retirez l'outil du porte-outil (voir chapitre « Mise en service »).
5. Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance »
6. Stockez l'appareil conformément aux indications figurant au chapitre « Stockage »

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommandés dans la notice d'instructions peut entraîner un risque de blessure.

Accessoires Numéro d'article
Batterie de rechange Multiflex 20V 2,0 Ah	6.200.000.303
Batterie de rechange Multiflex 20V 4,0 Ah	6.200.000.320

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société TROTEC.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un défaut ni d'une panne. Ce phénomène disparaît rapidement après un certain temps de fonctionnement.

L'accumulateur ne se charge pas :

• Vérifiez si l'accumulateur est inséré correctement sur le chargeur rapide. Poussez l'accumulateur dans le chargeur rapide de manière à ce que les contacts de l'accumulateur aient prise dans le chargeur rapide. L'accumulateur doit s'enclencher dans le chargeur rapide.
• Vérifiez le raccordement au réseau.
• Vérifiez le bon état du câble électrique et de la fiche d'alimentation.
• Vérifiez la protection du réseau.
• Vérifiez les dommages éventuels du chargeur rapide. N'utilisez pas de chargeur rapide endommagé. Contactez le service après-vente de TROTEC.
• Vérifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.
• Il est possible que l'accumulateur soit défectueux et doive être remplacé. Utilisez uniquement un accumulateur du même type.

L'appareil ne se met pas en marche :

• Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.
• Vérifiez que la batterie est insérée correctement dans l'appareil.

Glissez la batterie sur l'appareil de manière à ce que les contacts de la batterie aient prise. La batterie doit s'encliqueter dans l'appareil.

• Vérifiez la position du sélecteur de rotation droite/gauche. L'interrupteur doit être enfoncé à fond. Si la rotation à droite/à gauche se trouve sur la position centrale (verrouillage), l'interrupteur marche/arrêt est bloqué.
• Vérifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.

Attendez au moins 10 minutes avant de remettre l'appareil en marche.

L'appareil fonctionne, mais le couple est faible :

• Vérifiez si la position de contrôle du couple sélectionné est correcte. Le cas échéant, augmentez le niveau de couple.

Impossible de presser l'interrupteur marche/arrêt :

• Vérifiez si la rotation droite/gauche est placée sur la position centrale (verrouillage). Sélectionnez le sens de rotation désiré afin de libérer le verrouillage.

L'appareil devient brûlant :

• Les fentes d'aération doivent être libres afin d'éviter une surchauffe du moteur.

Attendez au moins 10 minutes avant de remettre l'appareil en marche.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Puis, remettez l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Avertissement relatif à la tension électrique

Ne touchez jamais la fiche d'alimentation ni la batterie avec les mains humides ou mouillées.

• Éteignez l'appareil.
• Laissez l'appareil refroidir complètement.
• Retirez la batterie de l'appareil.

Avertissement relatif à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

Indications de maintenance

Aucune pièce à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Signaux de sécurité sur la batterie et sur le chargeur

Contrôlez régulièrement les signaux de sécurité se trouvant sur la batterie et le chargeur. Renouvelez les signaux de sécurité en cas d'illisibilité.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas être lubrifié après le nettoyage.

Avertissement relatif à la tension électrique

Risque d'électrocution provoquée par la détention de liquide dans le boîtier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Séchez les embouts avec un chiffon doux et non pelucheux.
• Maintenez propres les contacts de raccord de l'appareil et du chargeur.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.

Élimination

Le pictogramme représentant une poubelle barrée, apposé au lecteur, est l'objet de la nature, qui est considérée par les personnes.

sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils ELECTRIQUES ou ÉLECTRONIQUES usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de désirer.

Li-Ion

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PIWS 10-20V

Type : visseuse à chocs sans fil

Normes harmonisées appliquées :

EN 55014-1:2017 EN 62841-1:2015 EN 62841-2-2:2014

Normes et spécifications techniques nationales appliquées :

EN 55014-2:2015

Nom du fabricant et de la personne autorisée à établir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Téléphone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 30.06.2021
