Caractéristiques techniques	Imprimante matricielle 9 aiguilles, vitesse d'impression jusqu'à 550 caractères par seconde, résolution d'impression de 240 x 216 dpi.
Utilisation	Idéale pour les impressions de documents, factures et rapports, adaptée aux environnements de bureau.
Maintenance et réparation	Remplacement facile des rubans d'impression, nettoyage régulier recommandé pour maintenir la qualité d'impression.
Sécurité	Conforme aux normes de sécurité électrique, utiliser uniquement avec des accessoires approuvés par le fabricant.
Informations générales	Connectivité via port parallèle, dimensions compactes pour un gain de place, faible consommation d'énergie.

FOIRE AUX QUESTIONS - ML1120eco OKI

Comment installer l'imprimante OKI ML1120eco ?

Pour installer l'imprimante OKI ML1120eco, branchez l'imprimante à une source d'alimentation, connectez-la à votre ordinateur via le câble USB fourni, puis installez le logiciel d'impression à partir du CD inclus ou téléchargez-le depuis le site web d'OKI.

Que faire si l'imprimante ne répond pas ?

Vérifiez que l'imprimante est allumée et correctement connectée à l'ordinateur. Assurez-vous que le câble USB est bien enfoncé. Redémarrez l'imprimante et l'ordinateur si nécessaire.

Comment résoudre les problèmes d'impression floue ?

Pour des impressions floues, vérifiez que la tête d'impression est propre. Utilisez la fonction de nettoyage de la tête d'impression dans le logiciel de l'imprimante. Assurez-vous également d'utiliser du papier de bonne qualité.

Pourquoi mon imprimante affiche-t-elle un message d'erreur ?

Un message d'erreur peut apparaître pour plusieurs raisons. Vérifiez le guide de l'utilisateur pour le code d'erreur spécifique. Assurez-vous que le papier est correctement chargé et que l'imprimante n'est pas en panne de toner.

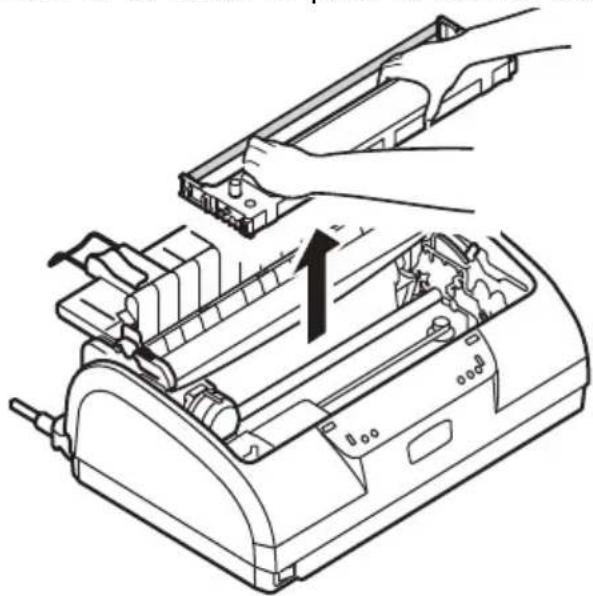

Comment changer le ruban de l'imprimante OKI ML1120eco ?

Pour changer le ruban, ouvrez le couvercle de l'imprimante, retirez le ruban usagé, puis insérez le nouveau ruban en suivant les instructions de montage indiquées dans le manuel de l'utilisateur.

L'imprimante ne reconnaît pas le papier, que faire ?

Assurez-vous que le papier est chargé correctement dans le bac et qu'il n'est pas trop épais ou froissé. Vérifiez également que le type de papier sélectionné dans les paramètres d'impression correspond à celui utilisé.

Comment mettre à jour le pilote de l'imprimante ?

Pour mettre à jour le pilote, visitez le site web d'OKI, recherchez le modèle de votre imprimante, téléchargez la dernière version du pilote, puis suivez les instructions d'installation.

Comment imprimer en recto verso avec l'OKI ML1120eco ?

L'OKI ML1120eco n'a pas de fonction d'impression recto verso automatique. Pour imprimer en recto verso, il faut imprimer les pages impaires, puis recharger le papier et imprimer les pages paires manuellement.

Que faire si l'imprimante fait du bruit lors de l'impression ?

Un bruit excessif peut indiquer un problème mécanique. Vérifiez s'il y a des objets étrangers dans l'imprimante ou si le ruban est mal installé. Si le bruit persiste, contactez le support technique d'OKI.

MODE D'EMPLOI ML1120eco OKI

Guide de l'utilisateur ML1120/ML1190 ecoML1120/ML1190 eco Guide de l'utilisateur – Préface > 2

RÉFACE Tout a été mis en oeuvre pour que les informations contenues dans ce document soient complètes, précises et à jour. OKI Printing Solutions décline toute responsabilité quant aux erreurs qui peuvent se produire hors de son contrôle. OKI Printing Solutions ne peut également pas garantir que des modifications des logiciels et des dispositifs effectués par d’autres fabriquants et dont il est fait référence dans le présent guide n’affecteront pas les possibilités d’applications des informations qu’il contient. La mention de produits logiciels fabriqués par d'autres sociétés ne constitue pas nécessairement une approbation par OKI Printing Solutions.Bien que tout ait été mis en œuvre pour que ce document soit le plus précis et le plus utile possible, nous n'apportons aucune garantie, explicite ou implicite, relativement à la précision ou à l'exhaustivité des informations ci-incluses.Les derniers pilotes et manuels sont disponibles sur le site Web OKI Printing Solutions à l’adresse suivante : https://www.oki.com/printing/ Copyright © OKI Data Corporation. Tous droits réservés.OKI est une marque déposée d'OKI Electric Industry Co., Ltd. Microline est une marque d'OKI Data Corporation.Microsoft, MS-DOS et Windows sont des marques déposées de Microsoft Corporation.Les autres noms de produits et noms de marques sont des marques déposées ou des marques de leurs propriétaires.Ce produit est conforme aux exigences des directives du conseil 2014/30/EU (EMC), 2014/35/EU (LVD) et 2011/65/EU (ROHS) avec les amendements éventuellement applicables par rapport aux lois des États membres relatives à la compatibilité électromagnétique, à la basse tension et à la limitation de substances dangereuses.

/ML1120/ML1190 eco Guide de l'utilisateur – Préface > 3

• ONTENU Préface p. 2
• Note, Attention et Avertissement p. 5
• Introduction p. 6
• À propos de ce guide p. 6
• Utilisation en ligne p. 7
• Impression de pages p. 8
• Mise en route p. 9
• Conservation des matériaux d'emballage p. 9
• Identification des pièces p. 9
• Vue de face p. 9
• Vue arrière p. 11
• Mise en place de l'imprimante p. 12
• Mise sous tension de l'imprimante p. 12
• Exécution d'un test d'impression p. 13
• Raccordement à un ordinateur p. 15
• Interfaces p. 15
• Interconnexion p. 15
• Installation du pilote d’imprimante p. 16
• Impression d'une page de test p. 16
• Impression à partir d'un ordinateur p. 17
• Alimentation du papier p. 18
• Chargement de papier feuille à feuille p. 18
• Ejection du papier feuille à feuille p. 20
• Chargement de formulaires en continu p. 21
• Installation de formulaires en continu p. 21
• Chargement de formulaires en continu (chargement par l’arrière) p. 22
• Chargement de formulaires en continu (chargement par le dessous) p. 26
• Découpage de formulaires en continu p. 37

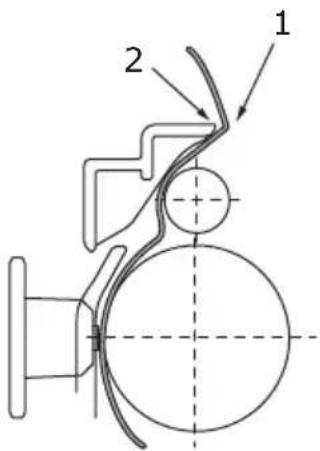

• Alignement des perforations de découpage p. 37

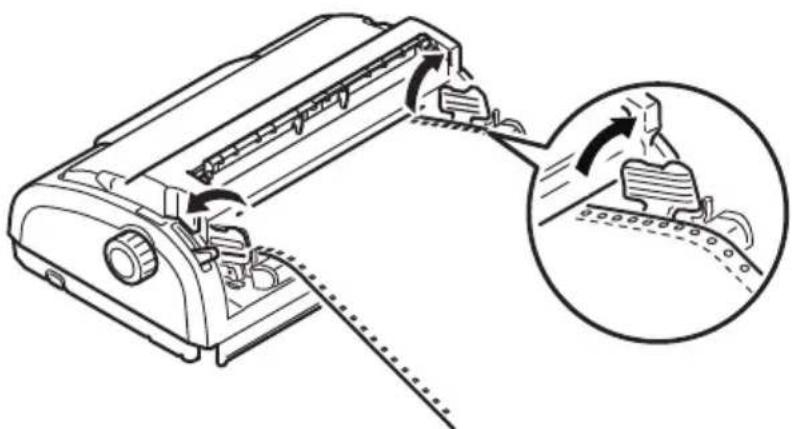

• Ejection de formulaires en continu p. 38
• Réglage du levier d'épaisseur de papier p. 40
• Mode d'emploi p. 42
• Panneau de commande p. 42
• ML1120 eco p. 42

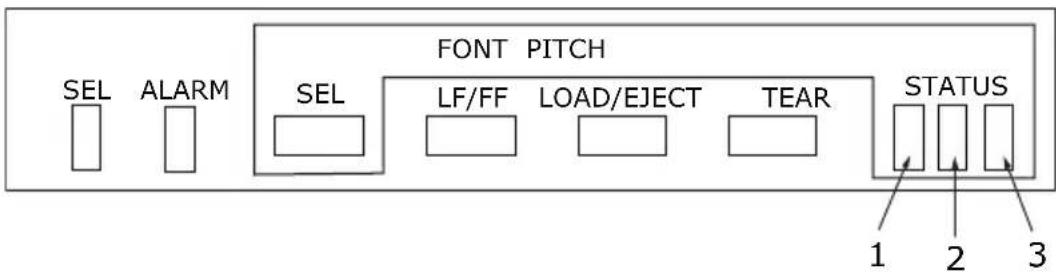

• ML1190 eco p. 44
• Boutons p. 46
• ML1120/ML1190 eco Guide de l'utilisateur – Préface > 4 Modification du mode d'impression p. 49
• ML1120 eco p. 49
• ML1190 eco p. 51
• Réglage des valeurs de menus p. 54
• Confirmation des paramètres actuels p. 54
• Réglage des menus p. 55
• Paramètres et éléments de menus p. 56
• ML1120 eco p. 56
• ML1190 eco p. 70
• Initialisation des paramètres de menus p. 83
• Réglage de la position Haut de formulaire p. 84
• Paramètres de vitesse d'impression p. 85
• Mode d'impression Impact p. 85
• Impression en vitesse normale p. 85
• Impression rapide p. 85
• Impression silencieuse p. 85
• Définition de la position Haut de formulaire à l'endroit souhaité par l'utilisateur p. 86
• Dépannage p. 88
• Suppression des bourrages de papier p. 88
• Feuille de papier bloquée dans l'imprimante Formulaires en continu coincés dans l'imprimante p. 88

• Comment réagir aux conditions d'alarme p. 92
• Résolution des problèmes d'ordre général p. 93
• Nettoyage de l'imprimante p. 101
• Extérieur de l'imprimante p. 101
• Intérieur de l'imprimante p. 101
• Consommables et accessoires p. 103
• Consommables p. 103
• Changement de la cartouche de ruban p. 103
• Informations pour la commande de consommables p. 106
• Caractéristiques p. 107
• ML1120 eco p. 107
• ML1190 eco p. 109
• Index p. 112
• Contact Us ML1120/ML1190 eco Guide de l'utilisateur – Note, Attention et Avertissement > 5 p. 113

VERTISSEMENT NOTE Une note fournit des informations supplémentaires au texte principal. ATTENTION ! Une mise en garde fournit des informations supplémentaires qui, si elles sont ignorées, peuvent entraîner un mauvais fonctionnement ou une détérioration du dispositif. AVERTISSEMENT ! Un avertissement fournit des informations supplémentaires qui, si elles sont ignorées, peuvent entraîner un risque de blessure.ML1120/ML1190 eco Guide de l'utilisateur – Introduction > 6

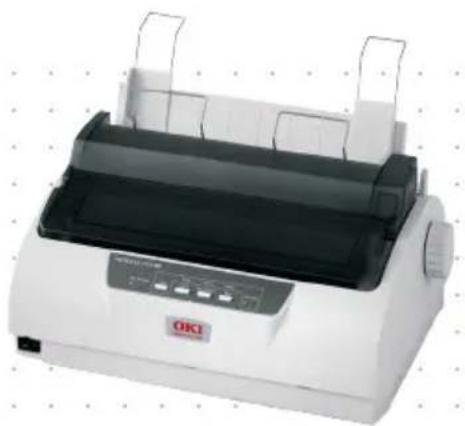

NTRODUCTION Félicitations pour votre achat de cette imprimante OKI Printing Solutions ! Les modèles ML1120 eco (9 broches) et ML1190 eco (24 broches) sont conçus pour fournir une qualité d'impression de lettre à haute fiabilité et de graphiques à haute résolution pour l'environnement d'impression de bureau. Ils allient la technologie d'impression matricielle Serial Impact haut de gamme à des matériaux sophistiqués et une construction supérieure afin de procurer des performances élevées et une polyvalence dans une unité aux dimensions réduites. Grâce à l'attention particulière apportée à l'ergonomie et aux besoins d'applications, elle offre une convivialité et une facilité d'utilisation pour les opérateurs de tout niveau de compétences.

GUIDE Ce manuel est le Guide de l'utilisateur de votre imprimante (pour en obtenir la dernière version, consultez le site Web de OKI à l'adresse www.oki.com/printing/ ). Il fait partie de la documentation générale de l'utilisateur répertoriée ci-dessous : > Brochure sur la sécurité de l'installation : fournit des informations sur la sécurité. Ce document papier fourni avec l'imprimante doit être lu avant l'installation de l'imprimante. > Manuel d'installation : explique comment déballer l'imprimante, la brancher et la mettre sous tension. Il s'agit d'un document papier fourni avec l'imprimante. NOTE Les images figurant dans ce manuel peuvent inclure des fonctions optionnelles qui ne sont pas présentes sur votre imprimante.ML1120/ML1190 eco Guide de l'utilisateur – Introduction > 7 > Le présent Guide de l'utilisateur : vous permet de vous familiariser avec votre imprimante et d'exploiter au mieux ses multiples fonctionnalités. Il contient également des instructions pour la résolution des problèmes et la maintenance permettant de garantir un fonctionnement optimal de l'imprimante. En outre, il fournit des informations sur l'ajout d'accessoires en option qui permettent de suivre l'évolution de vos besoins en impression. Il s'agit d'un document stocké sur le CD-ROM de documentation. > Guide de référence technique : contient des informations techniques détaillées destinées aux programmeurs et aux utilisateurs avancés. Il s'agit d'un document électronique disponible sur le site Web à l'adresse www.oki.com/printing/ . > Installation Guides (Manuels d'installation): ils accompagnent les consommables et les accessoires en option, et décrivent leur installation. Il s'agit de documents papier fournis avec les consommables et les accessoires en option. > Aide en ligne : informations en ligne, accessibles à partir du pilote de l'imprimante et de l'utilitaire.

LIGNE Ce guide est destiné à la lecture sur écran à l'aide de Adobe Acrobat Reader. Pour ce faire, utilisez les outils de navigation et d'affichage contenus dans Acrobat. Vous pouvez accéder à des informations spécifiques des deux façons suivantes : > Dans la liste des signets située à gauche de l'écran, cliquez sur la rubrique qui vous intéresse pour y accéder directement. Si les signets ne sont pas disponibles, utilisez la «Contenu» àla page3. > Dans la liste des signets, cliquez sur Index pour accéder directement à l'index. Si les signets ne sont pas disponibles, utilisez la « Contenu » à la page 3. Recherchez le terme qui vous intéresse dans l'index, classé par ordre alphabétique, puis cliquez sur le numéro de page associé au terme pour y accéder directement.ML1120/ML1190 eco Guide de l'utilisateur – Introduction > 8

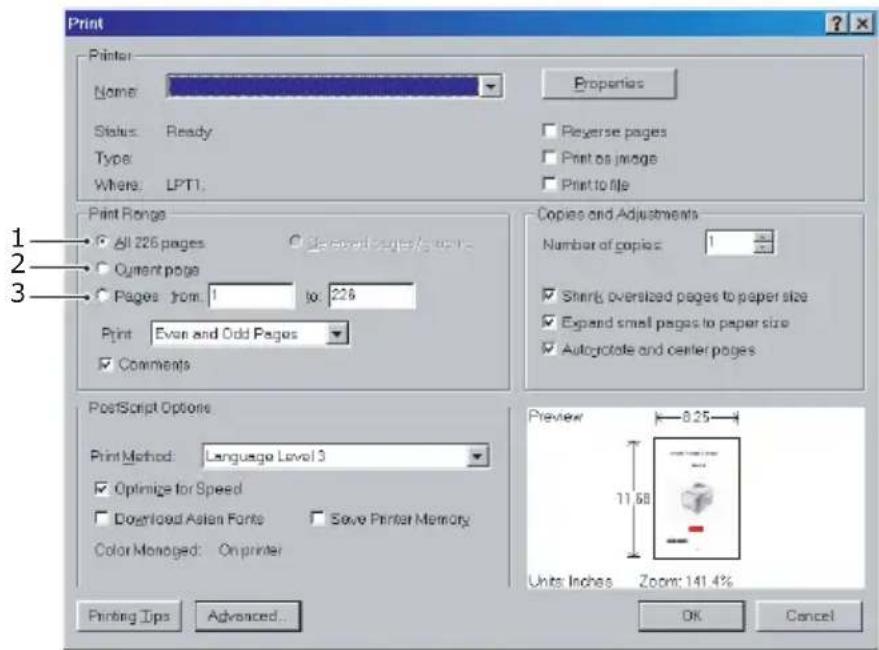

PAGES Il est possible d'imprimer tout le manuel, des pages ou des sections spécifiques. Pour imprimer, procédez comme suit :

1. Dans la barre d'outils, sélectionnez Fichier > Imprimer

(ou, appuyez sur les touches Ctrl + P ).

2. Choisissez les pages à imprimer :

(a) [Tout], (1), pour imprimer tout le manuel. (b) [Page en cours], (2), pour imprimer la page affichée actuellement. (c) [Pages de] et [à], (3), pour spécifier les pages à imprimer en entrant leurs numéros.

3ML1120/ML1190 eco Guide de l'utilisateur – Mise en route > 9

EMBALLAGEAprès avoir installé votre imprimante conformément aux instructions du Manuel d'installation, conservez les matériaux d'emballage et le carton pour le cas où vous auriez besoin d'expédier ou de transporter votre imprimante. DENTIFICATION DES PIÈCESLes pièces principales de votre imprimante sont identifiées et décrites brièvement ci-dessous.

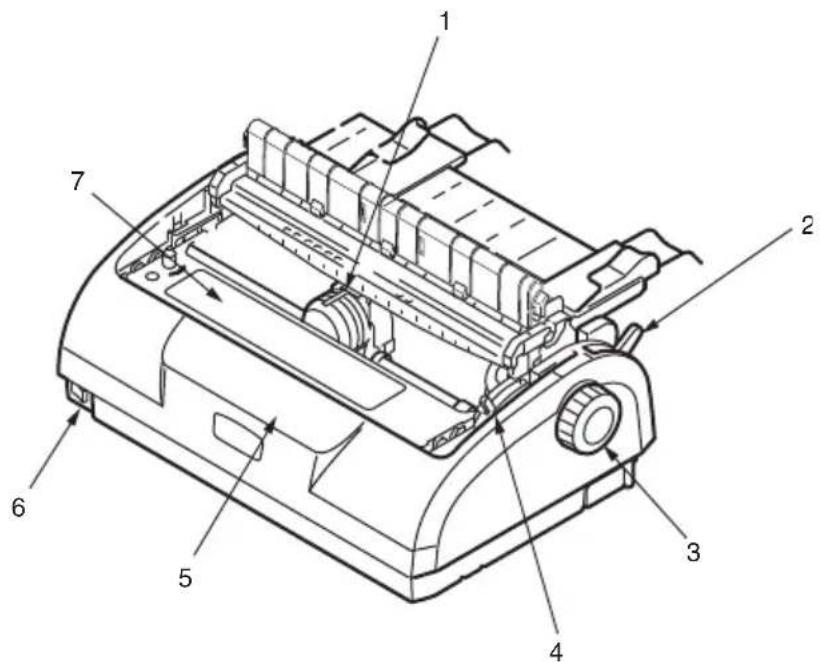

1. Tête d'impression : imprime les caractères sur le papier.

2. Levier de type de papier : réglé en fonction du type de papier utilisé (feuille à feuille ou formulaires en continu).

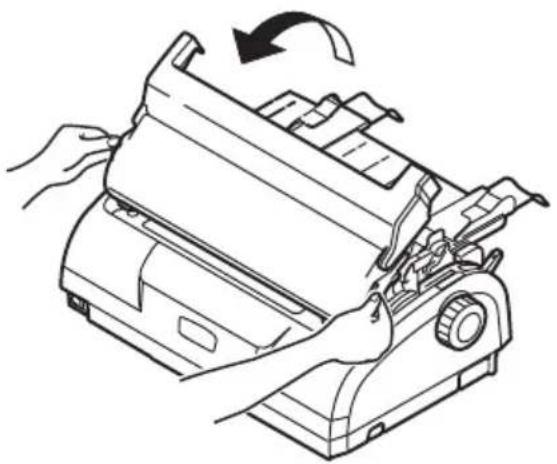

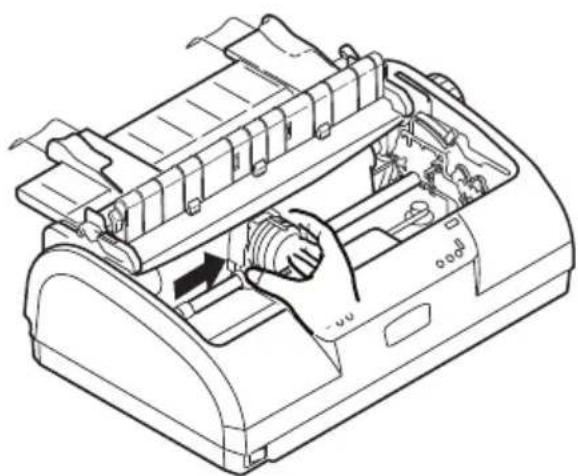

AVERTISSEMENT ! Si ce n'est déjà fait, familiarisez-vous avec le contenu de la brochure sur la sécurité de l'installation fournie avec votre imprimante.

1ML1120/ML1190 eco Guide de l'utilisateur – Mise en route > 10

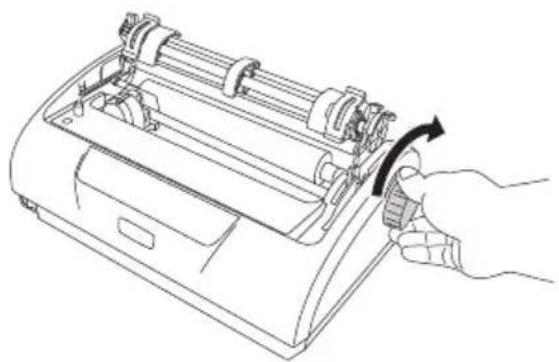

Bouton du cylindre d'impression : tournez-le pour déplacer ou éjecter le papier.

Levier d'épaisseur de papier : réglé en fonction de l'épaisseur du papier. Il existe également une position pour faciliter le remplacement du ruban.

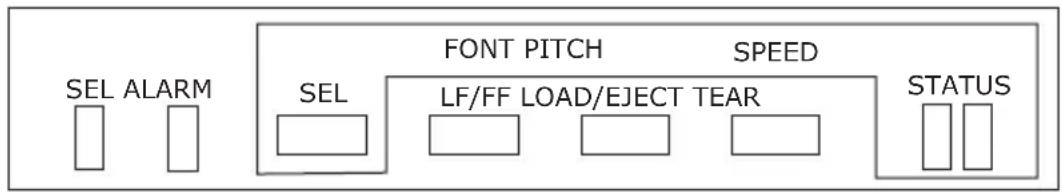

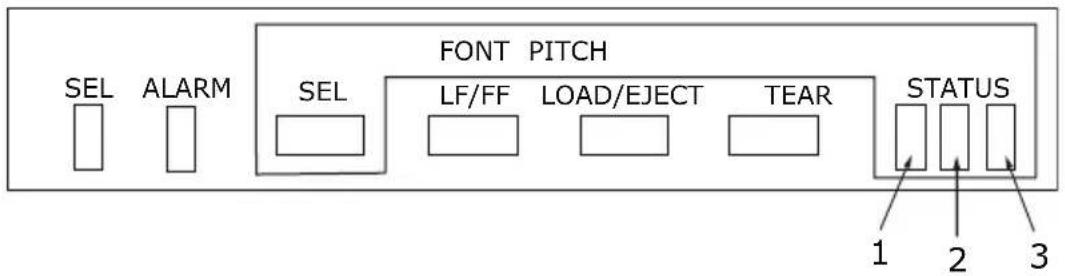

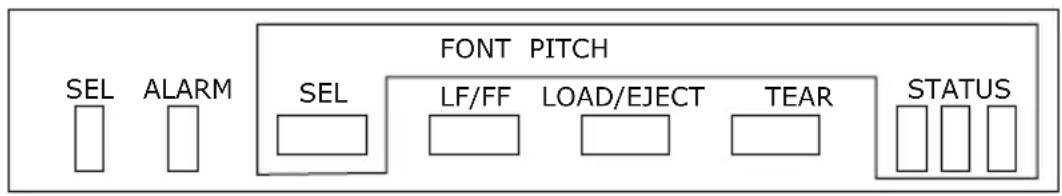

5. Panneau de commandes : contient des boutons et des

voyants (décrits en détail plus loin) qui vous permettent de contrôler l'imprimante. ML1120 eco ML1190 eco

6. Interrupteur d’alimentation : permet de mettre

l'imprimante sous tension ou hors tension.

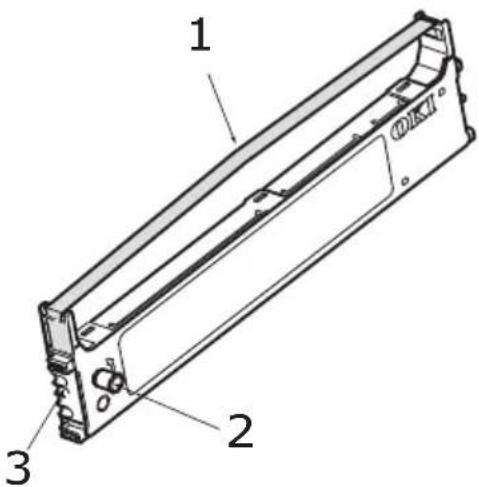

7. Cartouche de ruban : contient le ruban d'imprimante.

8. Assemblage du galet d'entraînement remonté : aide

à la sortie du papier.

9. Guide d’entraînement remonté : empêche le

désalignement du papier. SEL ALARM SEL

STATUS FONT PITCHML1120/ML1190 eco Guide de l'utilisateur – Mise en route > 11

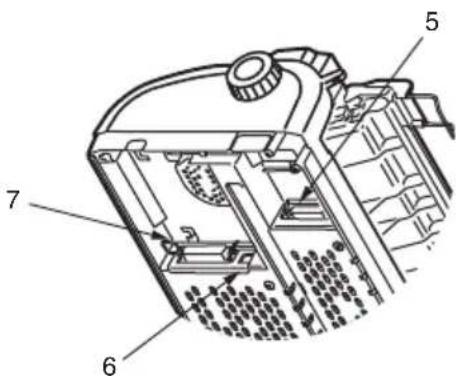

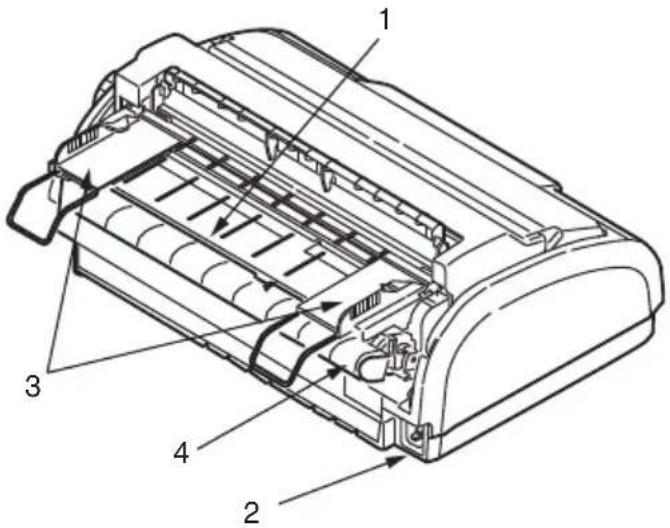

1. Bac entrée : contient le papier à utiliser dans l'imprimante

(chargeur feuille à feuille).

2. Alimentation : connexion au câble d'alimentation de

3. Guides papier : réglables selon les besoins pour

positionner le bord gauche de la feuille.

4. Entraînement à broches : pour charger des formulaires

6. Connecteur série : connexion à un câble d'interface série.

7. Connecteur USB : connexion à un câble d'interface USB.

8. Connecteur parallèle : connexion à un connecteur

d'interface parallèle.

6ML1120/ML1190 eco Guide de l'utilisateur – Mise en route > 12

IMPRIMANTE > Choisissez une surface plane et stable où placer votre imprimante. > Laissez suffisamment d'espace autour de l'imprimante (par exemple, ne pas la placer à moins de 60 cm d'un mur) afin de ne pas entraver l'accès au bouton du cylindre d'impression et aux différents chargeurs de papier. > Assurez-vous qu'une prise électrique reliée à la terre est disponible à proximité.

1. Assurez-vous que l'interrupteur d'alimentation

de l'imprimante est en position OFF. 60 cm 75 cmML1120/ML1190 eco Guide de l'utilisateur – Mise en route > 13

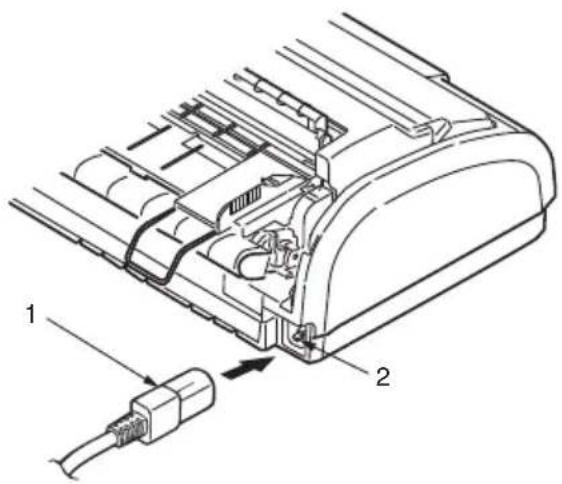

2. Raccordez le câble d'alimentation (1) au connecteur

d'alimentation (2) sur l'imprimante.

3. Raccordez le câble d'alimentation à une prise secteur

220/240 V et allumez l'interrupteur de la prise secteur.

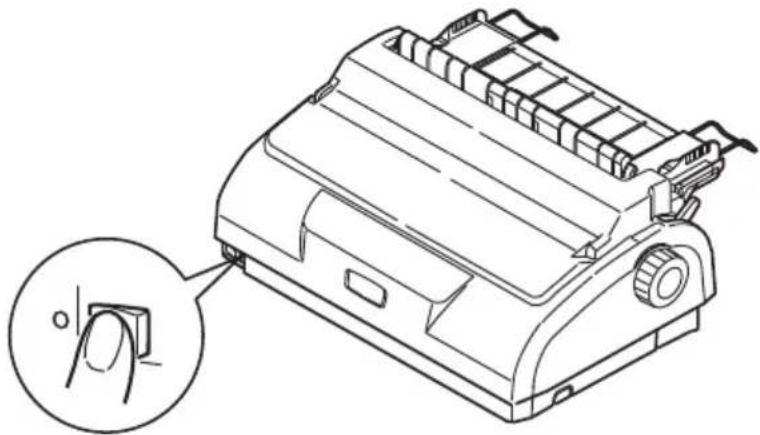

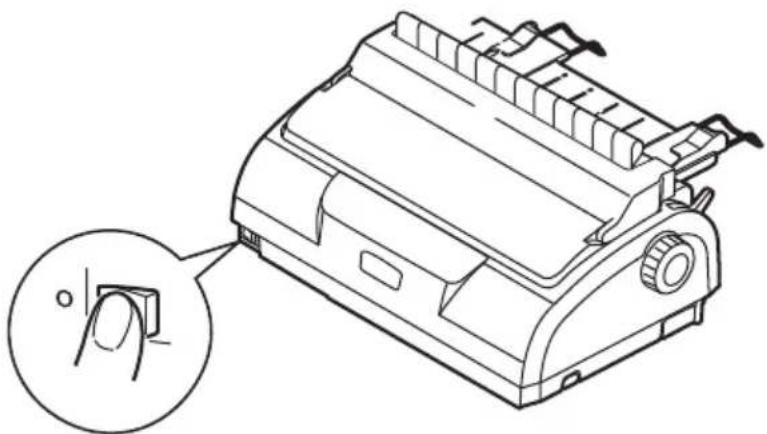

4. Placez l'interrupteur d'alimentation de l'imprimante en

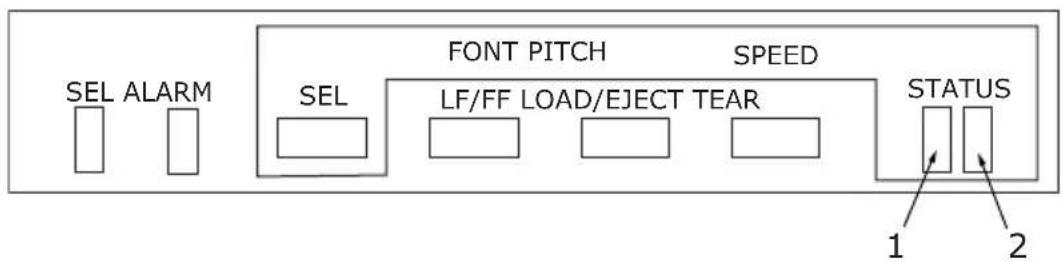

5. Assurez-vous que les voyants SEL (SELECTION) et

STATUS (ETAT) du panneau de commandes sont allumés.

IMPRESSION Pour vérifier que votre imprimante est opérationnelle, exécutez un test d'impression sur une feuille de papier 80 g de format A4 (par exemple) comme suit :

ATTENTION ! Après avoir éteint l'imprimante, attendez au moins 5 secondes avant de la rallumer. Un délai plus court entre la mise hors tension et la mise sous tension peut provoquer une panne d'alimentation de l'imprimante. Ne mettez pas l'imprimante hors tension lorsqu'elle est en train d'imprimer, car cela risque d'endommager la tête d'impression.ML1120/ML1190 eco Guide de l'utilisateur – Mise en route > 14

1. Placez l'interrupteur d'alimentation de l'imprimante en

2. Réglez le levier de type de papier en mode feuille à feuille.

3. Retirez le capot d’accès et réglez le levier d'épaisseur

de papier sur la position 1.

4. Appuyez sur les boutons LF/FF (SAUT DE LIGNE/

ALIMENTATION PAPIER) et LOAD/EJECT (CHARGEMENT/ EJECTION) et maintenez-les enfoncés, et placez l'interrupteur d'alimentation en position ON. Le voyant ALARM (ALARME) s'allume pour signaler l'absence de papier dans l'imprimante.

5. Insérez le papier soigneusement dans l'imprimante, avec

le bord long du papier contre le guide papier. L'imprimante saisit automatiquement le papier et l'impression démarre.

6. Une fois le test d'impression terminé, le papier est éjecté

automatiquement. NOTE Si nécessaire, vous pouvez interrompre le test d'impression en appuyant sur le bouton SEL, puis reprendre l'impression en rappuyant sur ce même bouton. NOTE Pour arrêter le test d'impression, appuyez sur le bouton SEL, puis sur le bouton LOAD/EJECT pour éjecter le papier. Placez l'interrupteur d'alimentation de l'imprimante en position OFF.ML1120/ML1190 eco Guide de l'utilisateur – Raccordement à un ordinateur > 15

ORDINATEUR Dans cette section, vous allez raccorder votre imprimante à votre ordinateur, installer le pilote d'imprimante sur votre ordinateur et imprimer une page de test.

NTERFACES Votre imprimante dispose de trois interfaces de données:> Parallèle : pour une connexion directe à un PC. Ce port nécessite un câble parallèle (conforme IEEE 1284) bi-directionnel.> Série : pour une connexion directe à un PC. Ce port nécessite un câble d'interface série RS232C bidirectionnel. > USB : pour une connexion à un PC exécutant Windows 98 ou version ultérieure. Ce port nécessite un câble blindé de moins de 5 m de long conforme à la norme USB version 2.0.

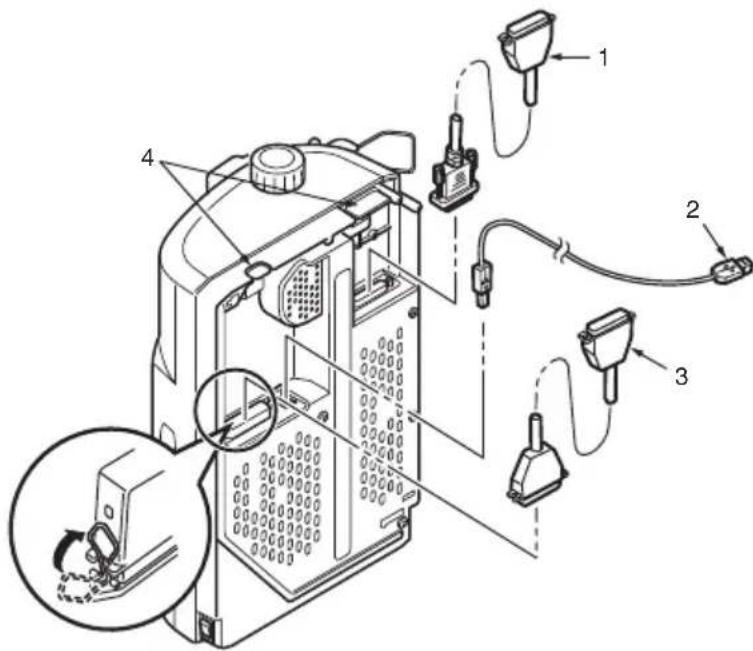

NTERCONNEXION 1. Assurez-vous que l'imprimante et l'ordinateur sont hors tension. 2. Raccordez le câble d'interface requis, série (1), USB (2) ou parallèle (3), à l'imprimante puis à l'ordinateur. ATTENTION ! N'utilisez pas plus d'une interface de données pour raccorder votre ordinateur. NOTE Les câbles d'interface ne sont pas fournis avec l'imprimante.ML1120/ML1190 eco Guide de l'utilisateur – Raccordement à un ordinateur > 16 Dégagez les pattes (4) pour permettre aux câbles de se placer correctement sous l'imprimante.

3. Allumez l'imprimante.

4. Allumez l'ordinateur.

IMPRIMANTE Insérez le CD-ROM de pilotes dans votre ordinateur et suivez les instructions affichées à l'écran pour installer le pilote d'imprimante à utiliser avec votre imprimante.

TEST Exemple avec Windows XP :

1. Utilisez Démarrer > Imprimantes et télécopieurs pour

afficher la fenêtre Imprimantes et télécopieurs.

2. Sélectionnez le pilote de votre imprimante.

Utilisez Fichier > Propriétés pour afficher la fenêtre Propriétés.

4. Sous l'onglet Général, cliquez sur le bouton Imprimer

5. Assurez-vous qu'une page de test a été imprimée, afin de

vérifier la connexion entre l'imprimante et l'ordinateur.

4ML1120/ML1190 eco Guide de l'utilisateur – Impression à partir d'un ordinateur > 17

ORDINATEUR Lorsque vous imprimez sur votre imprimante à partir (par exemple) d'une application Windows sur votre ordinateur, effectuez vos sélections d'impression à partir de la fenêtre de pilote affichée à l'écran. Ces fenêtres de pilote ont été conçues afin d'offrir une utilisation conviviale et intuitive ; vous pouvez également afficher une aide en ligne en cliquant sur le bouton Aide de chaque fenêtre.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 18

PAPIER Cette section décrit comment utiliser du papier feuille à feuille et des formulaires en continu dans votre imprimante.

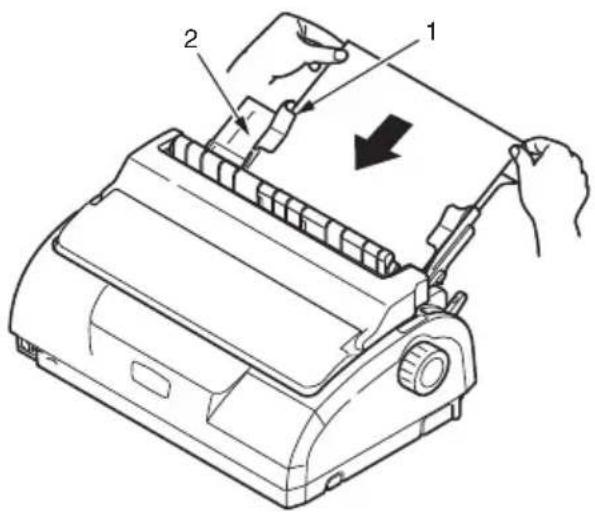

FEUILLE 1. Assurez-vous que l'imprimante est sous tension.2. Assurez-vous que les capots d'entraînement à broches sont fermés, afin d'éviter tout risque de bourrage papier. 3. Assurez-vous que le levier de type de papier (1) est en position feuille à feuille . NOTE Si l'imprimante contient des formulaires en continu, éjectez-les en appliquant la procédure décrite dans « Ejection de formulaires en continu » à la page 38. 1ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 19

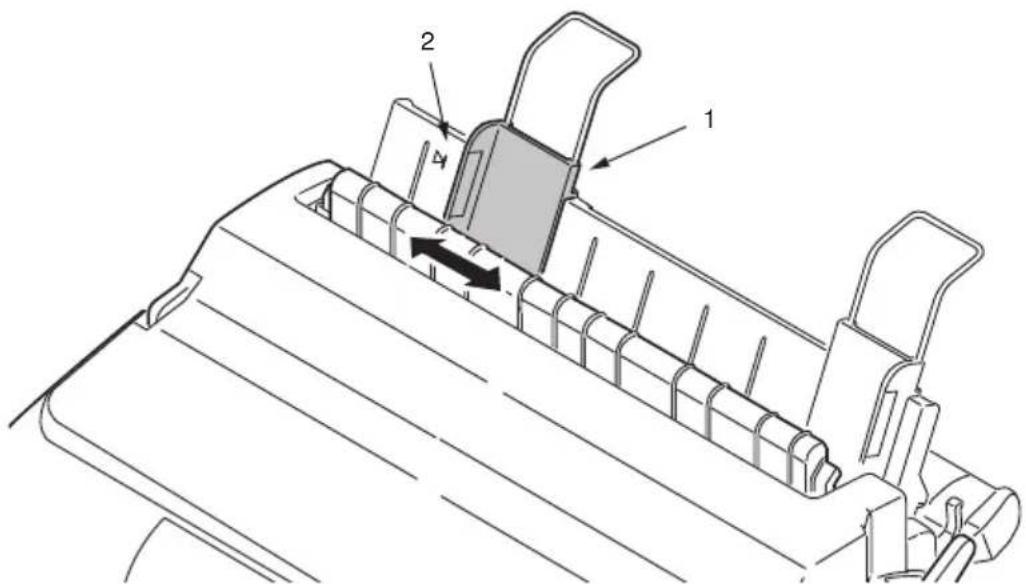

4. Réglez la marge de gauche du papier à l'aide du guide

papier (1). Placez le bord du guide papier (1) au bout de la marque (flèche) de ligne imprimée (2) du bac à papier.

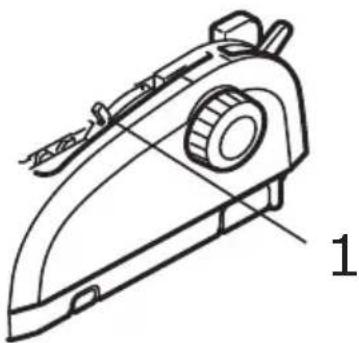

5. Retirez le capot d’accès et réglez le levier d'épaisseur

de papier (1) en fonction du papier. Reportez-vous à « Réglage du levier d'épaisseur de papier » à la page 40.

ATTENTION ! Si le réglage du levier d'épaisseur de papier n'est pas adapté au papier utilisé, l'alimentation du papier et l'impression peuvent ne pas fonctionner correctement.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 20

6. Avec le côté à imprimer vers le bas et le bord gauche

aligné avec le guide papier (1), insérez soigneusement le papier dans le bac d’entrée (2) de l'imprimante, jusqu'à ce qu'il soit saisi.

FEUILLE Lorsque l'imprimante atteint l'extrémité de la feuille, elle l'éjecte automatiquement. Si nécessaire, ajoutez une autre feuille de sorte que l'imprimante continue l'impression là où elle s'est arrêtée. Pour éjecter une feuille laissée dans l'imprimante, procédez comme suit :

1. Appuyez sur le bouton SEL (SELECTION) pour mettre

l'imprimante hors ligne.

NOTE Assurez-vous que le papier est aligné précisément le long du guide papier, afin d'éviter qu'il ne s'incline durant l'impression. Lorsque vous imprimez une enveloppe, ne repliez pas le rabat. Un rabat aligné le long du Guide papier peut entraîner une inclinaison du papier lors de l'impression.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 21

2. Appuyez sur le bouton LOAD/EJECT (CHARGEMENT/

EJECTION) pour éjecter le papier dans le bac à papier.

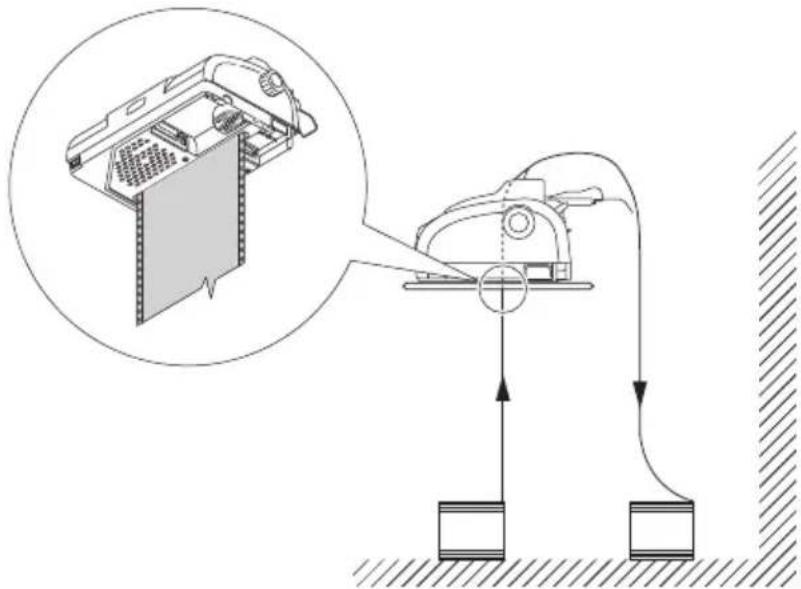

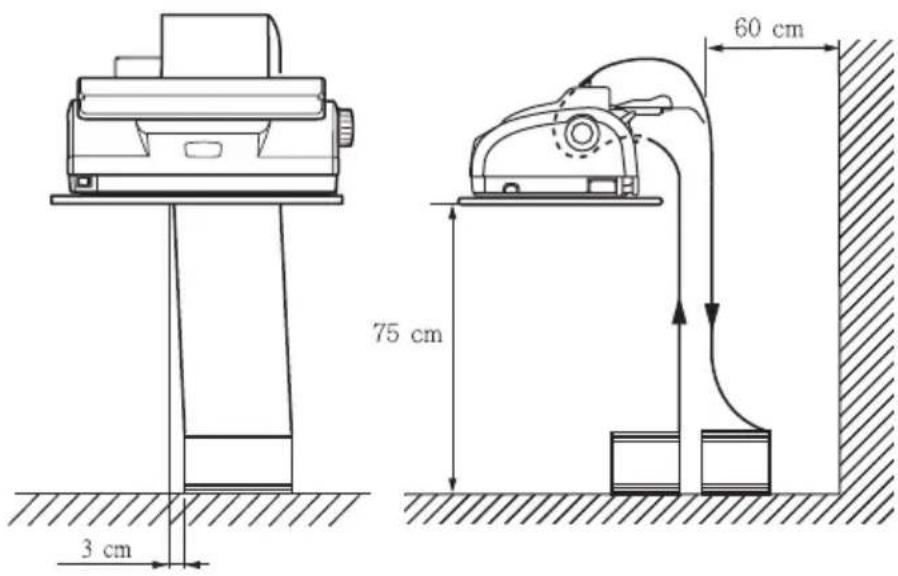

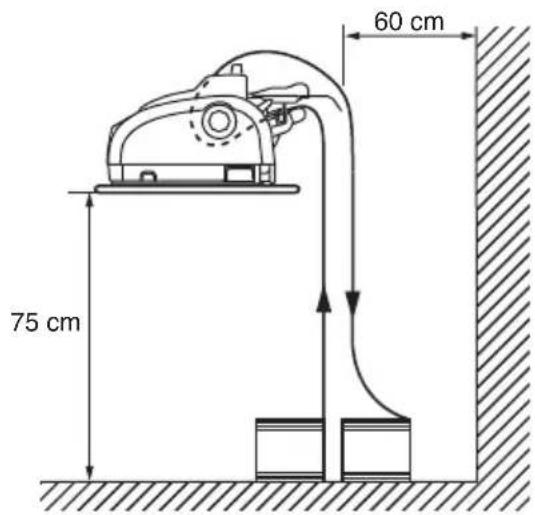

CONTINU Pour éviter tout problème d'alimentation du papier, procédez comme suit :

1. Vérifiez que votre imprimante est installée sur une surface

à environ 75 cm au-dessus du sol.

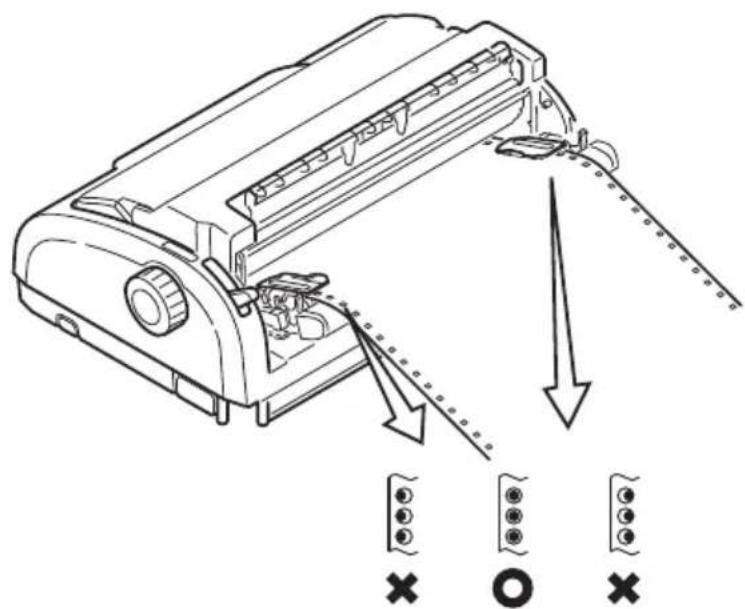

2. Placez les formulaires en continu juste au-dessous de

l'imprimante, de sorte qu'ils ne soient pas décalés de plus de 3 cm vers la gauche ou vers la droite par rapport au chemin du papier.

3. Assurez-vous que l'arrière de l'imprimante est placé

à proximité et parallèlement au bord de la surface sur laquelle elle est posée, et à au moins 60 cm du mur. NOTE Les feuilles de longueur supérieure au format A4 (297 mm) peuvent dépasser l'extrémité du bac et éventuellement tomber.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 22

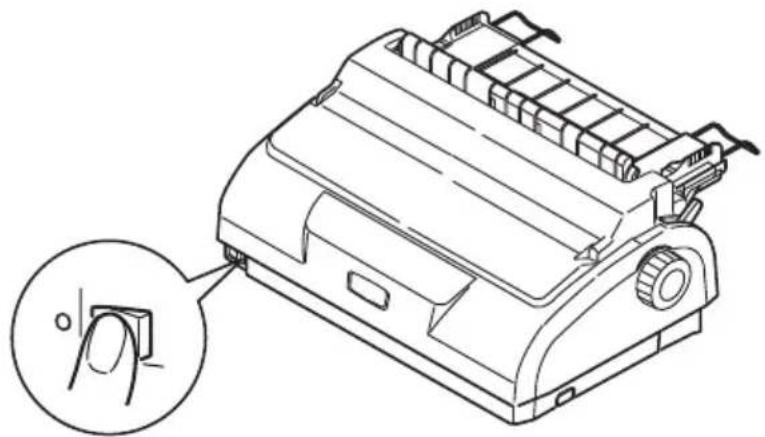

1. Assurez-vous que l'imprimante est sous tension.

Réglez le levier de type de papier sur le mode formulaires en continu .

3. Retirez le capot d’accès et réglez le levier d'épaisseur

de papier (1) en fonction du papier. Reportez-vous à « Réglage du levier d'épaisseur de papier » à la page 40. NOTE Si l'imprimante contient des feuilles de papier, éjectez-les en appliquant la procédure décrite dans « Ejection du papier feuille à feuille » à la page 20.

NOTE Si le réglage du levier d'épaisseur de papier n'est pas adapté au papier utilisé, l'alimentation du papier et l'impression peuvent ne pas fonctionner correctement.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 23

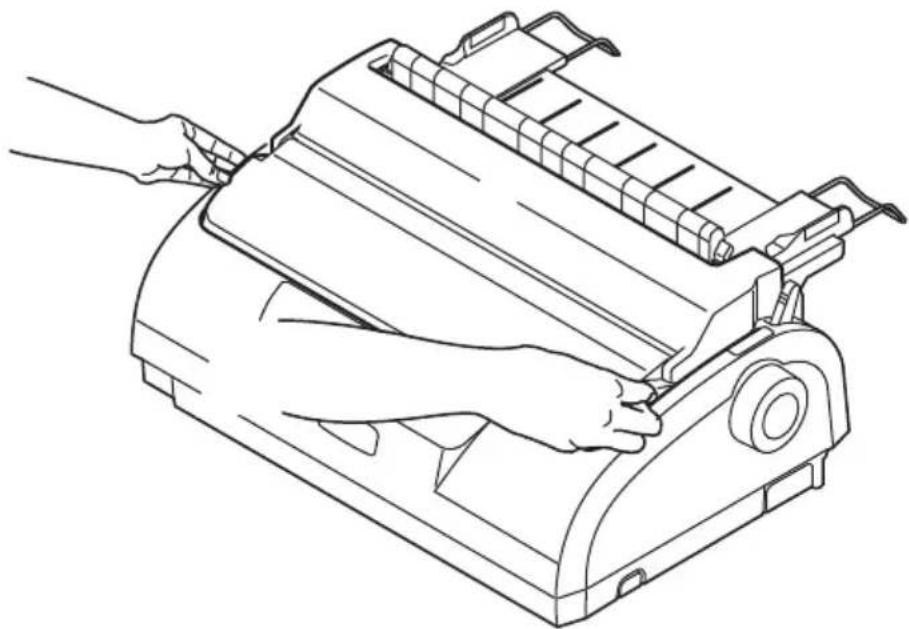

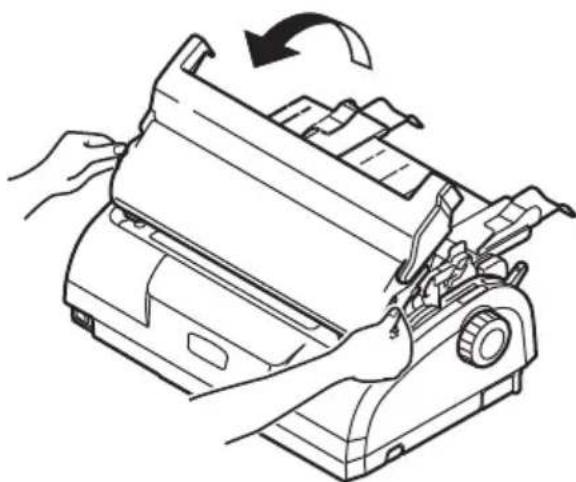

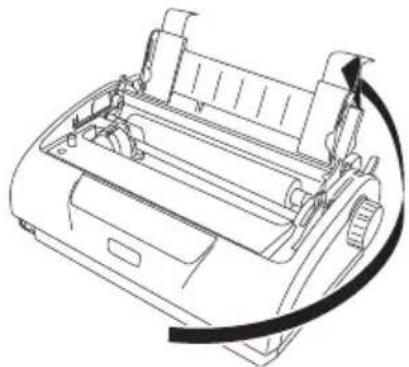

4. Retirez le bac d’entrée et le capot arrière ensemble, en

saisissant le bac d’entrée de chaque côté et en le tirant vers le haut pour le sortir de l'imprimante.

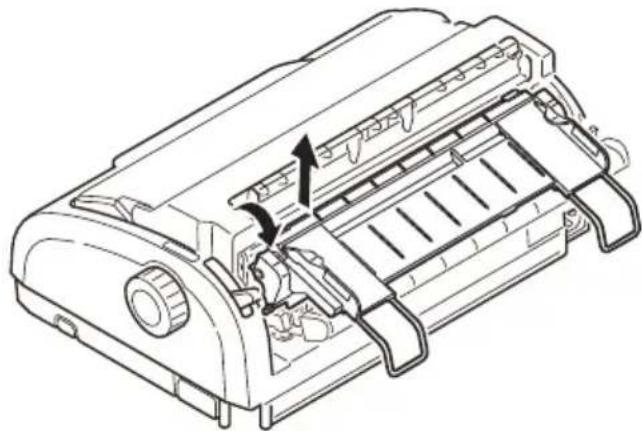

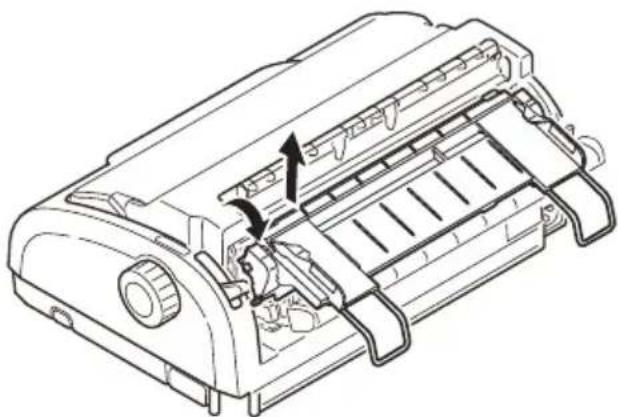

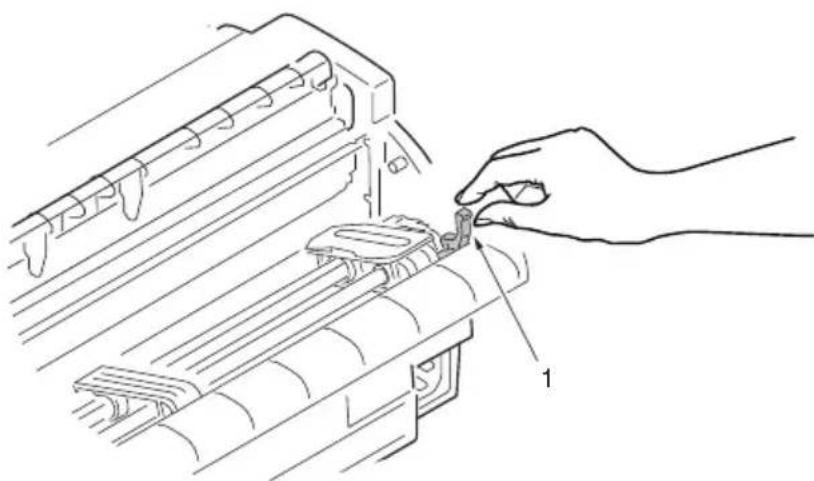

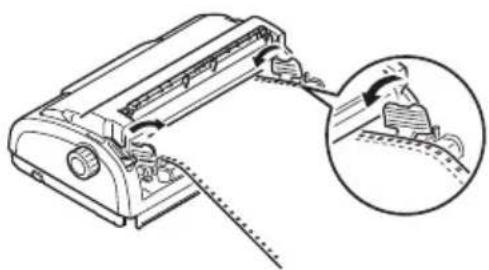

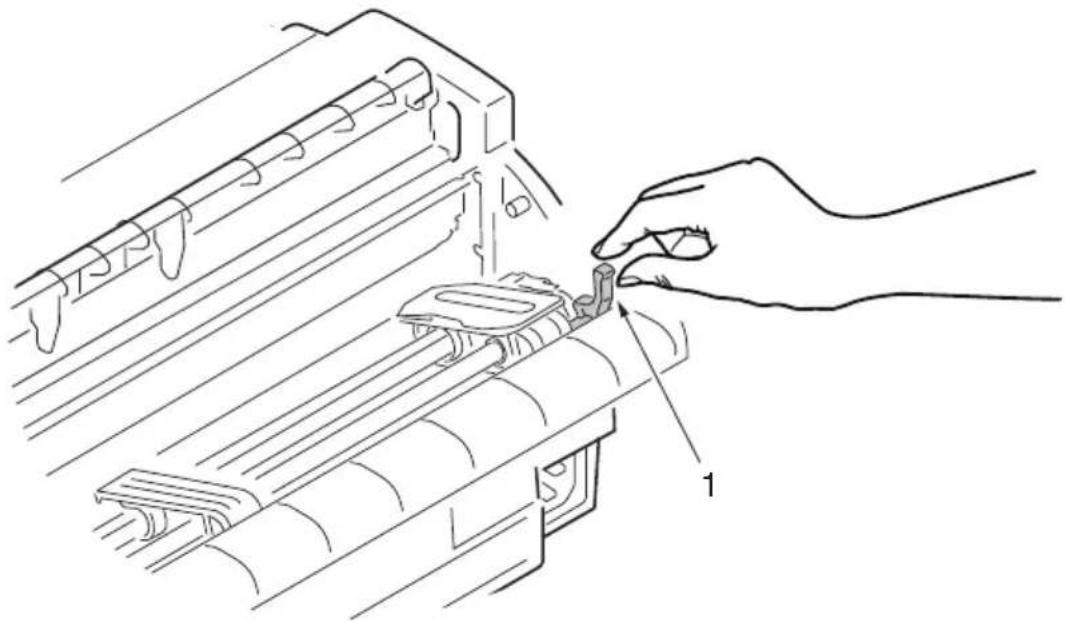

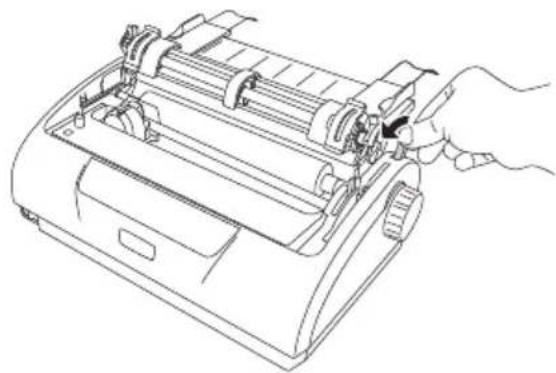

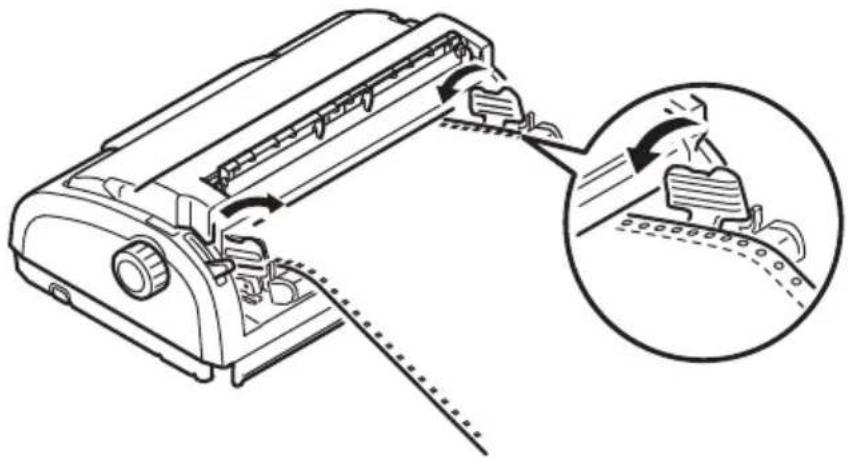

Levez le levier de verrouillage (1) de l'entraînement à broches gauche et faites glisser celui-ci de manière à ajuster la position du papier. Appuyez sur le levier de verrouillage afin de verrouiller l'entraînement à broches dans la position souhaitée. 1ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 24

Levez le levier de verrouillage (1) de l'entraînement à broches droit et faites glisser celui-ci dans la position requise en fonction de la largeur des formulaires en continu à utiliser. Déplacez le guide papier arrière (2) à mi-chemin entre les entraînements à broches gauche (3) et droit (4).

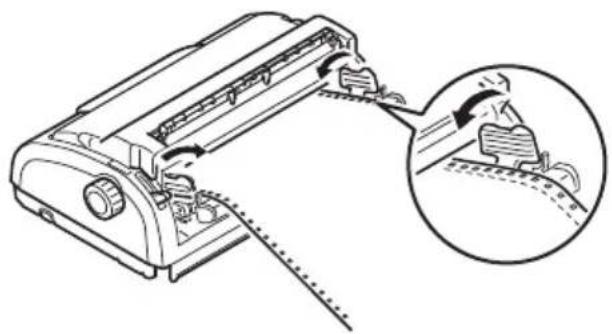

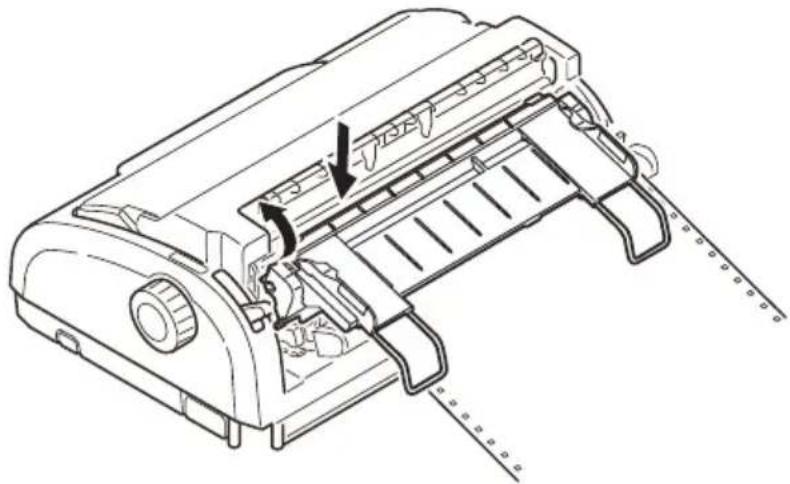

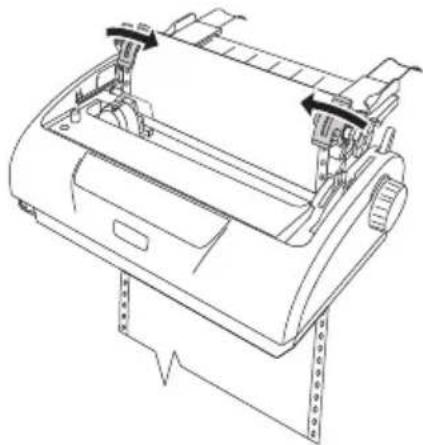

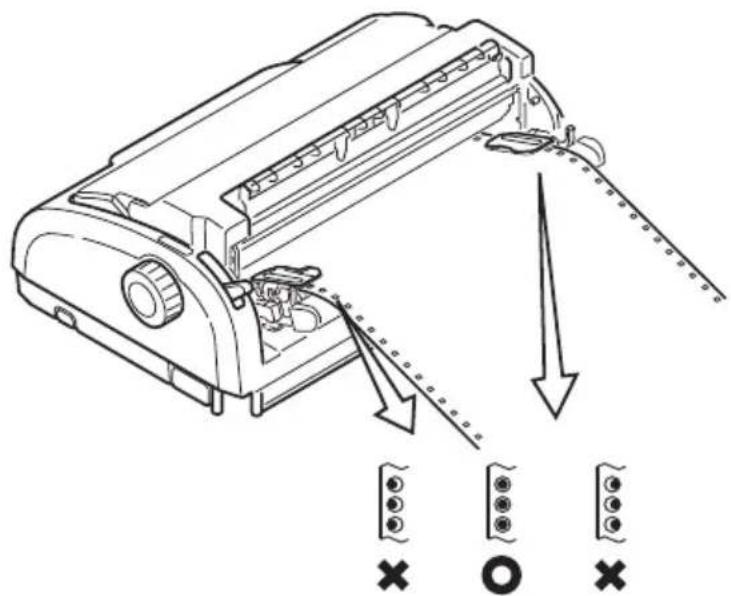

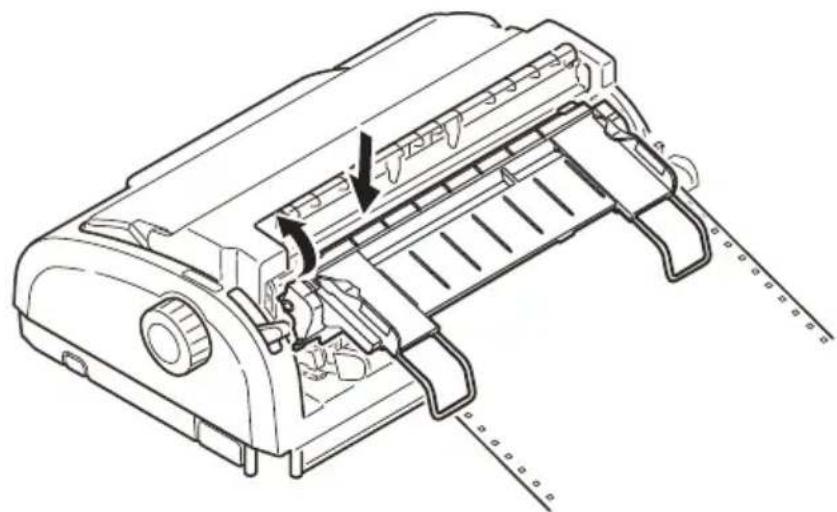

7. Ouvrez les capots des entraînements à broches gauche et

droit et insérez les formulaires en continu dans le sens des flèches, en plaçant les trous à picots dans les formulaires sur les broches à picots. Assurez-vous que les formulaires sont alignés correctement avec les broches à picots, puis fermez les capots des entraînements à broches.

4ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 25

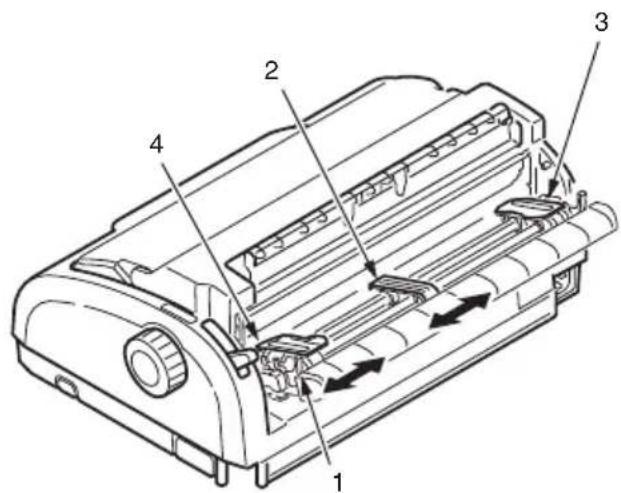

8. Réglez l'entraînement à broches droit en fonction de

la largeur des formulaires en continu, en veillant à ce que les formulaires soient maintenus correctement (ni trop serrés, ni trop lâches) entre les entraînements à broches. Appuyez sur le levier de verrouillage afin de verrouiller l'entraînement à broches droit dans la position souhaitée.

9. Replacez le bac d'entrée et le capot arrière en insérant ce

dernier dans les rainures situées à l'arrière de l'imprimante et en appuyant doucement vers l'avant jusqu'à ce que le bac d’entrée s'enclenche.

10. Replacez le capot d'accès.

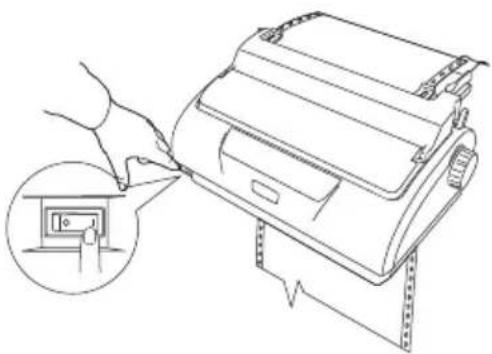

11. Appuyez sur le bouton LOAD/EJECT. Les formulaires en

continu sont insérés automatiquement dans l'imprimante et placés à la position d'impression de première ligne.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 26

Déplacement de l’assemblage d'entraînement

1. Assurez-vous que l'imprimante est hors tension.

2. Déconnectez le cordon d’alimentation.

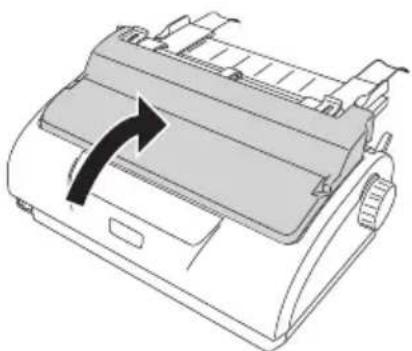

3. Retirez le capot d'accès.

NOTE Si l'imprimante contient des feuilles de papier, éjectez-les en appliquant la procédure décrite dans « Ejection du papier feuille à feuille » à la page 20.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 27

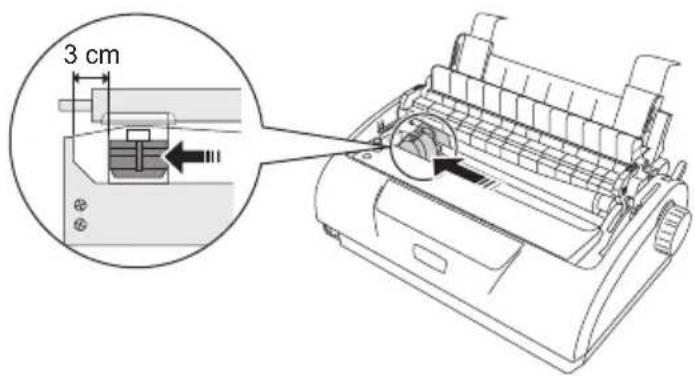

4. Déplacez l’assemblage de tête d’impression vers la gauche.

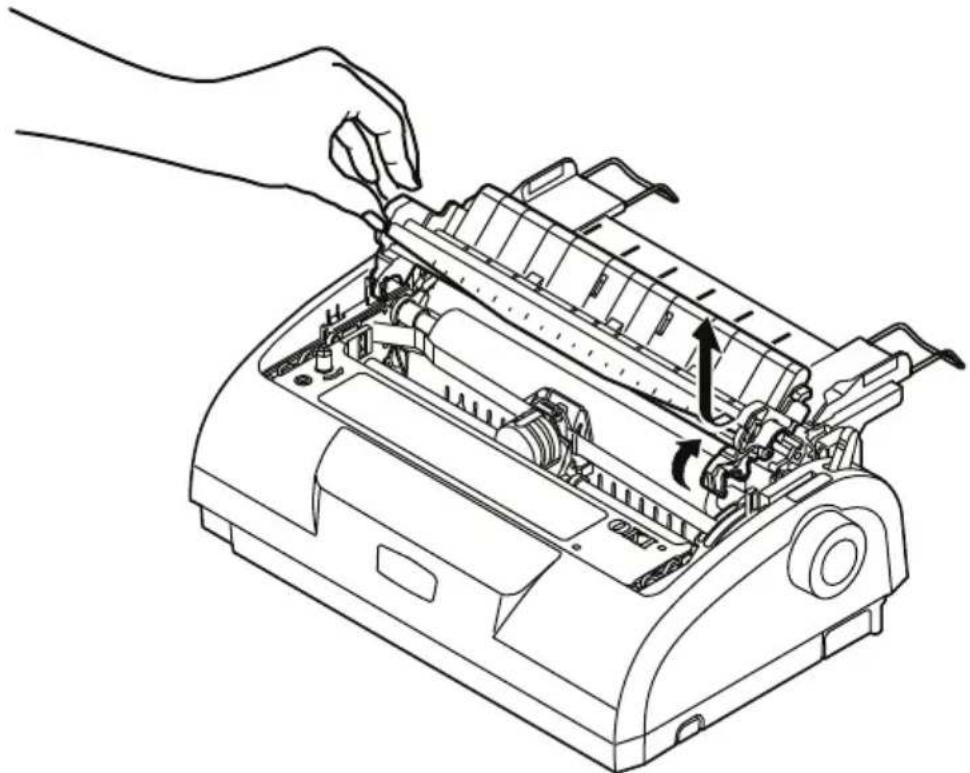

Poussez l’assemblage du galet d’entraînement remonté vers le haut avec les pouces et relâchez un côté. Relâchez ensuite l’autre côté et retirez l’assemblage du galet d’entraînement remonté. Le guide d’entraînement remonté peut être retiré. AVERTISSEMENT ! Faites attention car la tête d’impression risque d'être chaude après le fonctionnement. Laissez-la refroidir avant de la toucher. 3 cmML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 28

6. Si nécessaire, replacez le guide d’entraînement remonté.

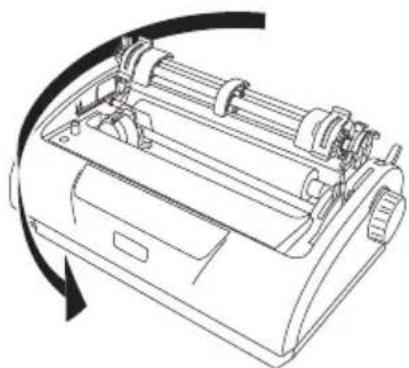

Tournez l’imprimante, de sorte que l’arrière soit face à vous.

8. Retirez le bac d’entrée et le capot arrière ensemble, en

saisissant le bac d’entrée de chaque côté et en le tirant vers l’arrière et vers le haut pour le sortir de l'imprimante.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 29

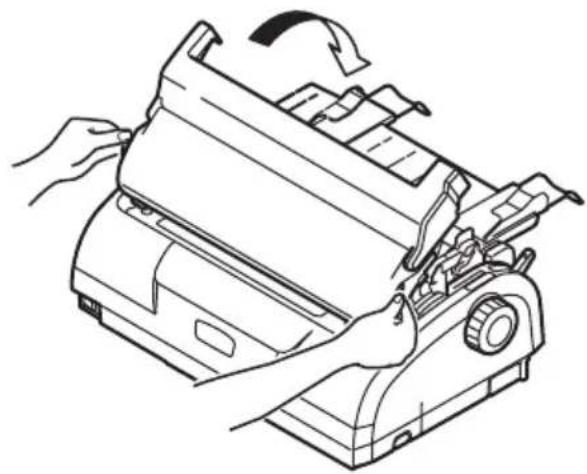

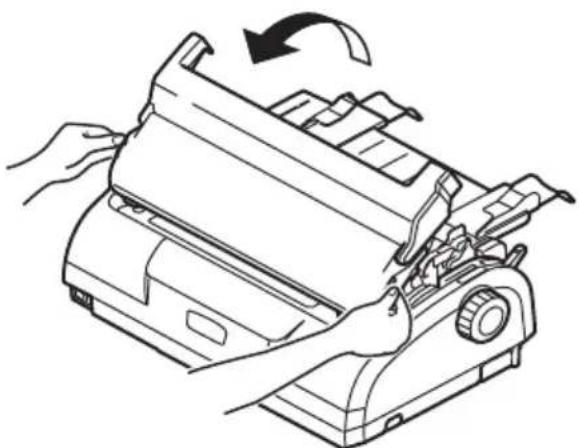

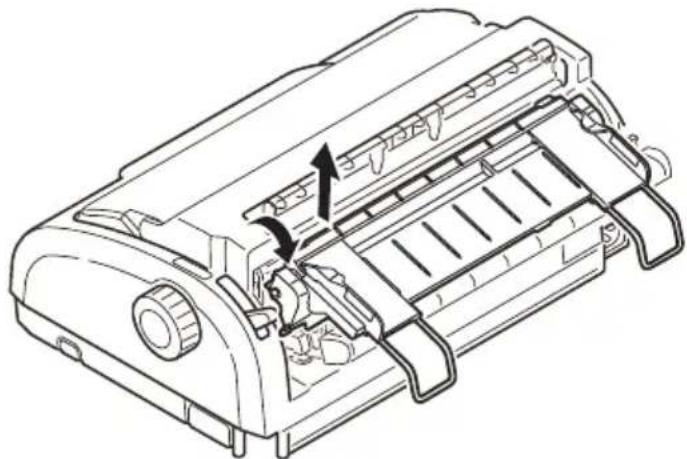

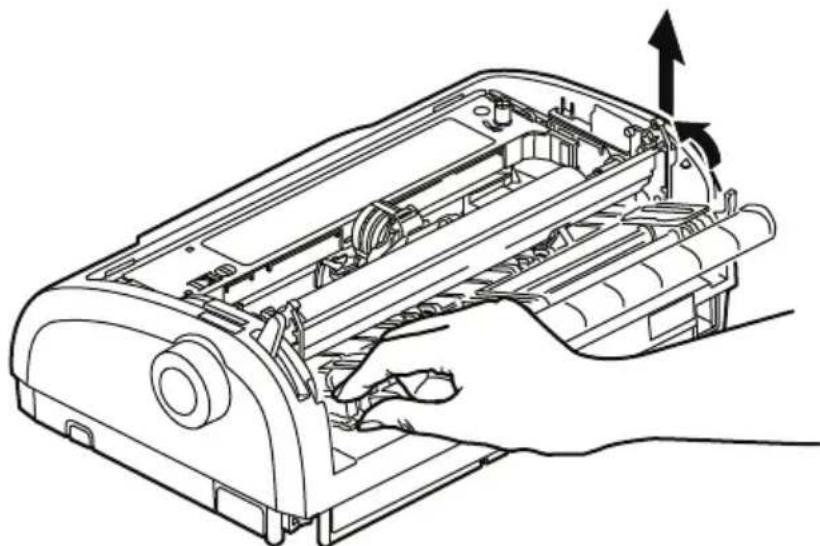

9. Retirez l’assemblage d'entraînement. Serrez les poignées

pour libérer les barres de serrage des deux côtés. Continuez à serrer, puis faites pivoter et soulevez l’assemblage pour le sortir de l’imprimante.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 30

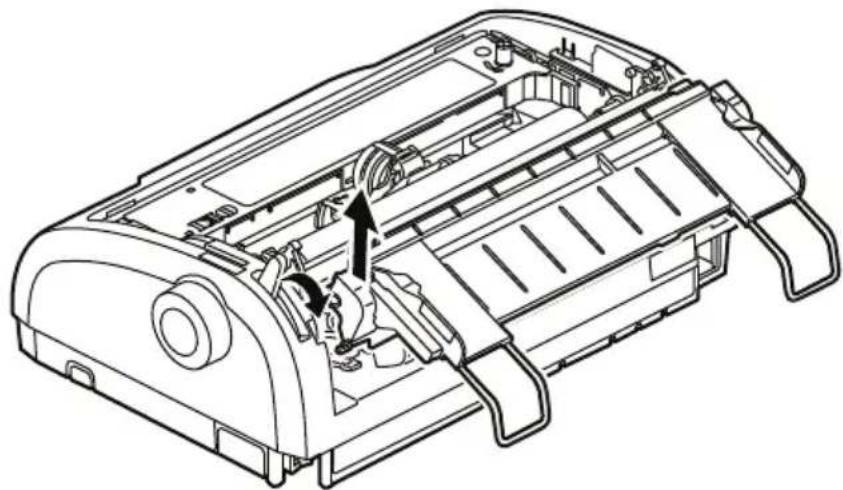

10. Positionnez l’assemblage d'entraînement comme indiqué.

L’assemblage du mécanisme se trouve à gauche.

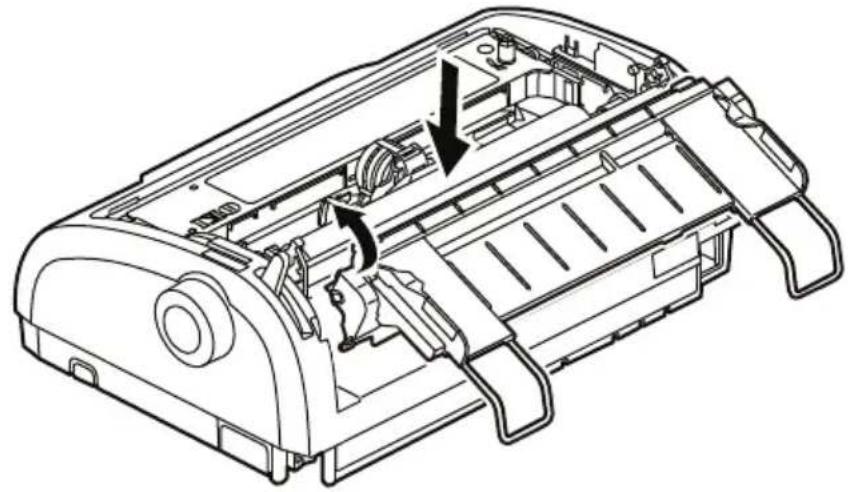

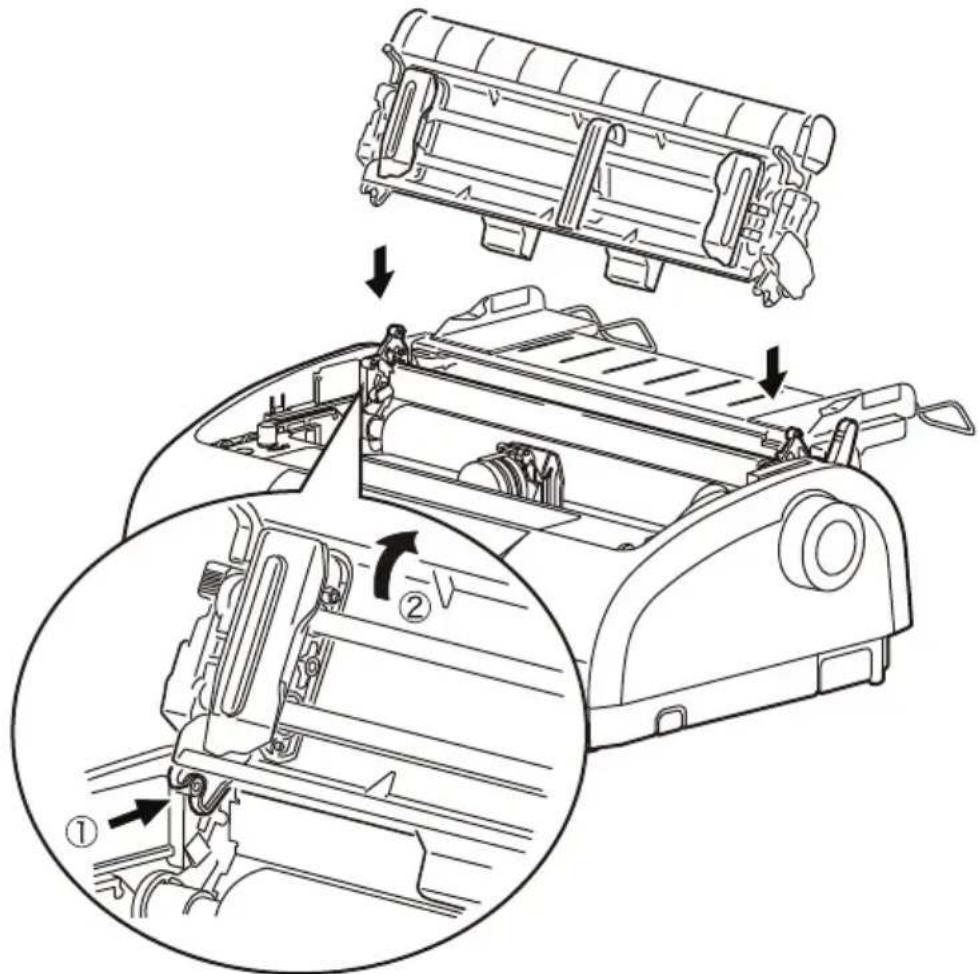

11. Localisez les bras sur les points de pivotement et faites

pivoter l’unité vers l’arrière jusqu’à ce que les barres de serrage se referment sur les broches noires. 12. Tournez l’imprimante, de sorte que l’avant soit face à vous.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 31

13. Tournez le bouton du cylindre d'impression. Si l’assemblage

d’entraînement est correctement installé, le mécanisme tourne. Si le mécanisme ne tourne pas en même temps que le bouton du cylindre d’impression, répétez les étapes 10 à 12.

14. Replacez le bac d'entrée et le capot arrière en insérant ce

dernier dans les rainures situées à l'arrière de l'imprimante et en tirant doucement vers l'avant jusqu'à ce que le bac d’entrée s'enclenche.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 32

15. Replacez le capot d'accès.

Chargement de formulaires en continu (chargement par le dessous)

1. Assurez-vous que l'imprimante est hors tension.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 33

2. Retirez le capot d'accès.

3. Réglez le levier de type de papier sur le mode formulaires

en continu .ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 34

4. Placez la pile de formulaires en continu sous l’imprimante.

Insérez le papier vers le haut dans la fente à la base de l’imprimante.

Levez le levier de verrouillage (1) de l'entraînement à broches gauche et faites glisser celui-ci dans la position requise (2) de manière à ajuster la position du papier, puis appuyez sur le levier de verrouillage (3) afin de verrouiller l’entraînement à broches dans la position souhaitée. 1ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 35

Levez le levier de verrouillage (1) de l'entraînement à broches droit et faites glisser celui-ci dans la position requise (2) en fonction de la largeur des formulaires en continu à utiliser. Déplacez le guide papier arrière (3) à mi-chemin entre les entraînements à broches gauche et droit.

7. Ouvrez les capots des entraînements à broches gauche

et droit (1) et insérez les formulaires en continu (2) dans le sens de la flèche, en plaçant les trous à picots dans les formulaires sur les broches à picots.

4ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 36

8. Assurez-vous que les formulaires sont alignés correctement

avec les broches à picots, puis fermez les capots des entraînements à broches.

9. Réglez l'entraînement à broches droit en fonction de la

largeur des formulaires en continu, en veillant à ce que les formulaires soient maintenus correctement (ni trop sérrés, ni trop lâches) entre les entraînements à broches. Appuyez sur le levier de verrouillage (2) afin de verrouiller l'entraînement à broches droit dans la position souhaitée.

10. Replacez le capot d'accès.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 37

1. Une fois le voyant SEL allumé, appuyez sur le bouton LF/FF

et maintenez-le enfoncé pour passer à la page suivante du formulaire en continu.

Appuyez sur TEAR (DECOUPAGE) pour aligner les perforations sur le formulaire avec le tranche-papier de l'imprimante.

3. Découpez soigneusement les formulaires en suivant les

perforations en utilisant le tranche-papier comme guide. Ne tirez pas trop fort, car vous risqueriez de déchirer les formulaires à un endroit autre que les perforations de découpage.

4. Appuyez sur le bouton TEAR pour repositionner les

formulaires en continu dans l'imprimante à la position d'impression de première ligne.

DÉCOUPAGE Si les perforations de découpage ne sont pas alignées avec le tranche-papier, alignez-les de la manière suivante :

1. Retirez le capot d’accès de l'imprimante.

2. Avec le voyant SEL allumé, maintenez le bouton TEAR

enfoncé afin de déplacer les perforations de découpage jusqu'au tranche-papier.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 38

3. Vérifiez la position des perforations de découpage (1) par

rapport au tranche-papier (2). (a) Pour faire avancer les formulaires, continuez d'appuyer sur le bouton TEAR puis sur le bouton SEL. (b) Pour faire reculer les formulaires, continuez d'appuyer sur le bouton TEAR puis sur le bouton LF/FF.

4. Relâchez les boutons une fois que les perforations

de découpage sont alignées avec le tranche-papier.

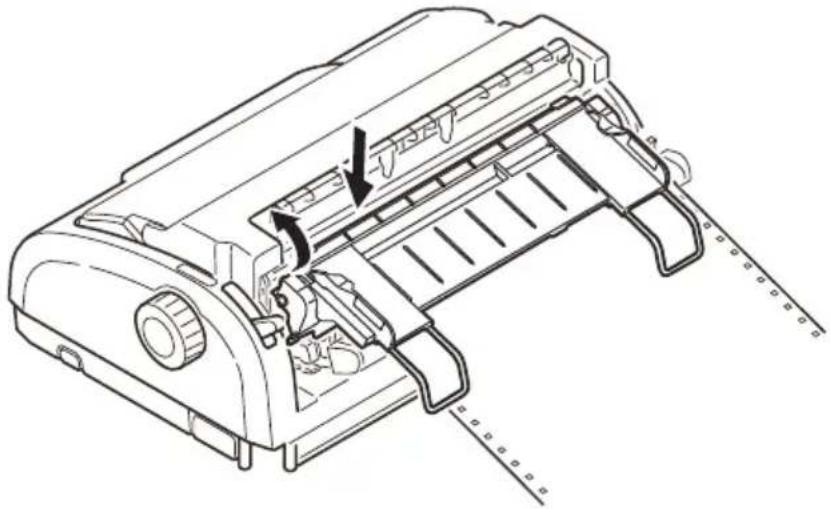

1. Découpez les formulaires en continu. Reportez-vous à

« Découpage de formulaires en continu » à la page 37.

2. Appuyez sur le bouton SEL pour mettre l'imprimante hors

ligne et repositionnez les formulaires en continu dans l'imprimante.

NOTE Si la plage de correction spécifiée est supérieure à +-3,53 mm pour le ML1120 eco et +-4,23 mm pour le ML1190 eco, le papier ne peut pas être retiré.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 39

3. Appuyez sur le bouton LOAD/EJECT pour déplacer le bord

avant des formulaires en continu vers l'arrière, jusqu'aux Entraînements à broches.

4. Retirez le bac d’entrée et le capot arrière ensemble, en

saisissant le bac d’entrée de chaque côté et en le tirant vers le haut pour le sortir de l'imprimante.

5. Levez le capot de l'entraînement à broches et retirez les

6. Fermez le capot de l'entraînement à broches.

NOTE Si les broches à picots sortent des trous à picots de la dernière page des formulaires, n'essayez pas d'éjecter le papier car un bourrage papier risquerait de se produire.ML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 40

7. Replacez le bac d'entrée et le capot arrière en insérant

ce dernier dans les rainures situées à l'arrière de l'imprimante et en appuyant doucement vers l'avant jusqu'à ce que le bac d’entrée s'enclenche.

PAPIER Ce levier possède 6 positions : les 5 premières pour l'impression et la sixième pour faciliter le remplacement du ruban. Réglez le levier d'épaisseur de papier pour les différents types de papier comme suit :

TYPE DE PAPIER POSITION DU LEVIER

1 2 3 4 5 - 6 Papier feuille à feuille Voir ci-dessous

Enveloppe X Papier carbone ou papier autocollant (40 gm²) Voir ci-dessous 2 parties X 3 parties X 4 parties X 5 parties X 6 parties XML1120/ML1190 eco Guide de l'utilisateur – Alimentation du papier > 41 Réglez le levier d'épaisseur de papier pour l'épaisseur globale du papier comme suit : ÉPAISSEUR GLOBALE DU PAPIER POSITION DU LEVIER 0,06 - 0,10 mm 1 0,11 - 0,18 mm 2 0,19 - 0,25 mm 3 0,26 - 0,32 mm 4 0,33 - 0,39 mm 5 0,40 - 0,46 mm 6 NOTE L'impression dans les positions 5 - 6 n'est pas garantie. Si la position du levier n'est pas adaptée à l'épaisseur du papier, l'alimentation du papier et l'impression peuvent ne pas fonctionner correctement. N'imprimez pas sur des livrets bancaires, car vous risqueriez d'endommager les broches ou le ruban. L'impression peut être effectuée avec le levier en position 4 pour une épaisseur de papier allant jusqu'à 0,32 mm. Lorsque le levier est en position 5-6, la qualité d'impression sur le papier carbone peut se dégrader et les caractères imprimés peuvent être illisibles.ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 42

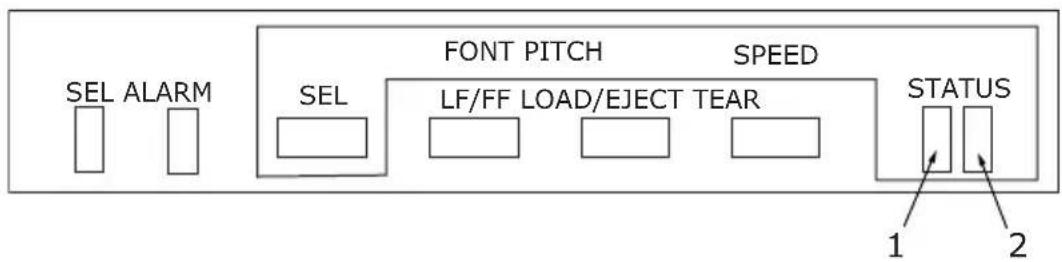

COMMANDE ML1120 ECO Les voyants d'état/alarme et les boutons du panneau de commandes vous permettent de contrôler l'imprimante et de vérifier son état. SEL ALARM SEL

LF/FF LOAD/EJECT TEARSTATUSFONT PITCHSPEED

2ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 43 Voyants

VOYANT ÉTAT SIGNIFICATION

SEL (SELECTION) Allumé L'imprimante est en ligne (disponible pour l'impression) Eteint L'imprimante est hors ligne (non disponible pour l'impression) Clignotant État de suppression de l'impression État d'alarme de tête thermique Mode d'économie d'énergie (clignotement de cycle long) Lorsque ce voyant et le voyant ALARM clignotent, cela signifie que l'impression ne peut pas reprendre à ce stade. Éteignez l'imprimante, vérifiez que le chariot se déplace correctement, puis rallumez l'imprimante. Si le problème persiste après que vous avez rallumé l'imprimante, contactez votre revendeur. ALARM (ALARME) Allumé En cours d'impression, signale le manque de papier. Eteint Présence de papier Clignotant Bourrage papier Alarme de changement de support Lorsque ce voyant et le voyant SEL clignotent, cela signifie que l'impression ne peut pas reprendre à ce stade. Éteignez l'imprimante, vérifiez que le chariot se déplace correctement, puis rallumez l'imprimante. Si le problème persiste après que vous avez rallumé l'imprimante, contactez votre revendeur. STATUS (ETAT) 1 Allumé Mode d'impression de menu Eteint Mode d'impression normale Clignotant Indication de température élevée 2 Allumé Mode d'impression silencieuse Eteint Mode d'impression en vitesse normale Clignotant Mode d'impression pour formulaires avec nombre de parties élevéML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 44 ML1190 ECO Les voyants d'état/alarme et les boutons du panneau de commandes vous permettent de contrôler l'imprimante et de vérifier son état. SEL ALARM SEL

3ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 45 Voyants

VOYANT ÉTAT SIGNIFICATION

SEL (SELECTION) Allumé L'imprimante est en ligne (disponible pour l'impression) Eteint L'imprimante est hors ligne (non disponible pour l'impression) Clignotant État de suppression d'impression État d'alarme de tête thermique Mode d'économie d'énergie (clignotement de cycle long) Lorsque ce voyant et le voyant ALARM clignotent, cela signifie que l'impression ne peut pas reprendre à ce stade. Éteignez l'imprimante, vérifiez que le chariot se déplace correctement, puis rallumez l'imprimante. Si le problème persiste après que vous avez rallumé l'imprimante, contactez votre revendeur. ALARM (ALARME) Allumé État de fin de papier (aucun papier présent) Eteint Présence de papier Clignotant Bourrage papier Alarme de changement de support Lorsque ce voyant et le voyant SEL clignotent, cela signifie que l'impression ne peut pas reprendre à ce stade. Éteignez l'imprimante, vérifiez que le chariot se déplace correctement, puis rallumez l'imprimante. Si le problème persiste après que vous avez rallumé l'imprimante, contactez votre revendeur.ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 46

OUTONS STATUS (ETAT) 1 Allumé Mode d'impression de menu Eteint Mode d'impression normale Clignotant Indication de température élevée 2 Allumé Mode d'impression silencieuse Eteint Mode d'impression en vitesse normale Clignotant Mode d'impression pour formulaires avec nombre de parties élevé 3 Allumé L'imprimante est sous tension Eteint L'imprimante est hors tension Clignotant Mode faible consommation

SEL (SELECTION) En ligne Met l'imprimante hors ligne. Hors ligne Met l'imprimante en ligne et désalarme l'imprimante. LF/FF

ALIMENTATION PAPIER) En ligne Alimente le papier d'une ligne. Si vous maintenez le bouton appuyé, l'imprimante effectue des sauts de ligne continus. Hors ligne Effectue des sauts de ligne continus. Éjecte la feuille de papier.ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 47 LOAD/EJECT (CHARGEMENT/ EJECTION) En ligne et hors ligne Mode Formulaires en continu Alimentation du formulaire en continu jusqu'à la première ligne de la page suivante Si le formulaire en continu est en position, appuyez sur ce bouton pour faire reculer le formulaire jusqu'aux entraînements à broches. (Si les broches à picots sortent des trous à picots de la dernière page des formulaires, n'essayez pas d'éjecter le papier car un bourrage papier risquerait de se produire.) En ligne et hors ligne Mode manuel feuille à feuille Éjecte la feuille de papier TEAR (DECOUPAGE) En ligne Mode Formulaires en continu Place le formulaire en continu en position de découpage. Si vous appuyez de nouveau sur le bouton ou si des données sont reçues, la position d'origine du formulaire est restaurée. En ligne Mode manuel feuille à feuille Non applicable Hors ligne Non applicable

(SELECTION+ Interrupteur de mise sous tension) Accède au mode de menu.

(CHARGEMENT/ EJECTION+ SELECTION) En ligne et hors ligne ML1120 eco : Micro- alimentation vers le bas de 0,176 mm. ML1190 eco : Micro- alimentation vers le bas de 0,141 mm.

(CHARGEMENT/ EJECTION+SAUT DE LIGNE/ ALIMENTATION PAPIER) En ligne et hors ligne ML1120 eco : Micro- alimentation vers le bas de 0,176 mm. ML1190 eco : Micro- alimentation vers le bas de 0,141 mm. BOUTON ÉTAT FONCTIONML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 48 TEAR+SEL (DECOUPAGE+ SELECTION) En ligne et hors ligne ML1120 eco : Micro- alimentation vers le bas de 0,176 mm en position de découpage uniquement. ML1190 eco : Micro- alimentation vers le bas de 0,141 mm en position de découpage uniquement.

ALIMENTATION PAPIER) En ligne et hors ligne ML1120 eco: Micro- alimentation vers le bas de 0,176 mm en position de découpage uniquement. ML1190 eco: Micro- alimentation vers le bas de 0,141 mm en position de découpage uniquement. SEL+TEAR (SELECTION+ DECOUPAGE) En ligne Mode d'impression plus silencieuse Chaque pression sur cette combinaison de boutons permet de parcourir les modes d'impression : Plus silencieuse > Formulaires avec nombre de parties élevé > Impression normale Hors ligne Non applicable BOUTON ÉTAT FONCTIONML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 49

IMPRESSION Vous pouvez modifier les modes d'impression directement depuis le panneau avant. Maintenez le bouton SEL (SÉLECTION) enfoncé et appuyez sur le bouton mentionné ci-dessous. L'imprimante fait défiler les options comme indiqué par les deux voyants STATUS (ÉTAT). Lorsque vous relâchez les boutons, la sélection est définie. ML1120 ECO NOTE Au cours du fonctionnement normal, les voyants d'état indiquent la sélection de police. SEL ALARM SEL

SION VOYANT D’ÉTATSEL + LF/FF (SÉLECTION + SAUT DE LIGNE/ALIMENTATION PAPIER)Gauche DroitePoliceNear Letter Quality (Qualité proche de Lettre)ActivéUtility (Utilitaire)ActivéHigh Speed Draft (Brouillon rapide)ClignotantSuper Speed Draft (Brouillon ultra rapide)ClignotantML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 50

ALIMENTATION PAPIER) Near Letter Quality (Qualité proche de Lettre) Activé Utility (Utilitaire) Activé High Speed Draft (Brouillon rapide) Clignotant Super Speed Draft (Brouillon ultra rapide) ClignotantML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 51 ML1190 ECO

3ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 52 COMBINAISON DE BOUTONS STYLE D'IMPRES SION

MENUS Les informations suivantes décrivent les paramètres de l'imprimante et expliquent comment les modifier. Les éléments d'imprimante et leurs valeurs sont imprimés pour référence.

ONFIRMATION DES PARAMÈTRES ACTUELS Pour imprimer les paramètres de menus actuels, utilisez une feuille A4 ou des formulaires en continu d'une largeur d'au moins 254 mm. Dans cet exemple, une feuille de format A4 est utilisée.

1. Réglez le levier de type de papier en mode feuille à feuille.

2. Pour activer le mode Menu :

(a) Assurez-vous que l'imprimante est hors tension. (b) Tout en maintenant le bouton SEL (SELECTION) enfoncé, allumez l'imprimante.

3. Placez la feuille dans le Bac à papier. L’imprimante imprime

les détails du microprogramme.

4. Appuyez sur le bouton TEAR pour imprimer les paramètres

actuels du menu d'impression.

5. Quittez ou modifiez les paramètres de menus :

(a) Pour quitter la confirmation des paramètres de menu, enregistrez les paramètres actuels, éjectez le papier, appuyez sur le bouton TEAR et maintenez-le enfoncé, puis appuyez sur les boutons LOAD/EJECT (CHARGEMENT/EJECTION) et LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER). (b) Pour modifier des paramètres de menus, voir « Réglage des menus » à la page 55.ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 55

ÉGLAGE DES MENUS Définissez les valeurs des éléments de menus (imprimés pour référence au fur et à mesure) de la manière suivante :

1. Tout en maintenant le bouton SEL (SELECTION) enfoncé,

allumez l'imprimante.

2. Placez la feuille dans le Bac à papier.

3. Appuyez sur SEL (SELECTION) (ou TEAR et SEL

simultanément) pour parcourir le menu principal.

4. Appuyez sur LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER)

(ou TEAR et LF/FF simultanément) pour parcourir les sous-menus.

5. Appuyez sur LOAD/EJECT (CHARGEMENT/EJECTION)

(ou TEAR et LOAD/EJECT simultanément) pour parcourir les paramètres de chaque élément de menu.

6. Répétez les étapes 3 à 5 selon les besoins pour modifier

les paramètres d'autres éléments de menu.

7. Pour quitter la confirmation des paramètres de menu,

enregistrez les paramètres actuels, éjectez le papier, appuyez sur le bouton TEAR et maintenez-le enfoncé, puis appuyez sur les boutons LOAD/EJECT (CHARGEMENT/EJECTION) et LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER). NOTE Avant de modifier des paramètres de menus, vous souhaiterez peut-être imprimer le menu actuel tel que décrit dans « Confirmation des paramètres actuels » à la page 54. NOTE La mise hors tension de l'imprimante ne provoque pas l'enregistrement des nouveaux paramètres.ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 56

MENUS Dans les tableaux de paramètres de menu ci-dessous, les paramètres d'usine sont affichés en caractères gras. ML1120 ECO

MENU ÉLÉMENT FONCTION PARAMÈTRE

Printer control (Contrôle de l'imprimante) Emulation Mode (Mode d'émulation) Sélectionner le mode EPSON, IBM ou ML. IBM EPSON

Font (Police) Print Mode (Mode d'impression) Sélectionner la qualité des caractères ANK. NLQ Courier NLQ Gothic NLQ OCR-B DRAFT Utility Draft Mode (Mode brouillon) Sélectionner HSD ou SSD. HSD IBM SSD Pitch (Espacement) Sélectionner l'espacement des caractères. 10 CPP, 12 CPP, 15 CPP, 17,1 CPP, 20 CPP Proportional Spacing (Espacement proportionnel) Sélectionner l'utilisation de l'espacement proportionnel. Oui Non Style Sélectionner un style de police. Normal, Italique Format Sélectionner l'échelle des caractères. Simple, DoubleML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 57 Symbol sets (Jeux de symboles) Character Set (Jeu de caractères) Sélectionner l'une des tables de code de caractères ANK. Standard Graphiques ligne Graphiques bloc (pour émulation ML uniquement) Jeu I Jeu II (pour émulation IBM et EPSON uniquement) Language Set (Langues) Sélectionner un jeu de caractères linguistiques. ASCII, French, German, British, Danish I, Swedish I, Italian, Spanish I, Japanese, Norwegian

Danish II, Spanish II, Latin American, French Canadian, Dutch, TSR80, Swedish II, Swedish III, Swedish IV, Turkish, Swiss I, Swiss II, Publisher Zero Character (Caractère zéro) Faire en sorte que le modèle de police d'impression reçoive un caractère zéro situé à 30H dans le code ANK ou à AA30H dans un code à octet unique. Unslashed (sans barre) Slashed (avec barre) MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 58 Symbol sets (Jeux de symboles) Code Page (Page de code) Sélectionner une page de code. USA Canada French Multilingual Portugal Norway Turkey Greek_437 Greek_869 Greek_928 Grk_437 CYPRUS Polska Mazovia Serbo Croatic I Serbo Croatic II ECMA-94 Hungarian CWI Windows Greek Windows East Europe Windows Cyrillic East Europe Latin II-852 Cyrillic I-855 Cyrillic II-866 Kamenicky(MJK) ISO Latin 2 Hebrew NC (862) Hebrew OC Turkey_857 Latin 5 (Windows Turkey) Windows Hebrew Ukrainian Bulgarian ISO Latin 6 (8859/10) Windows Baltic Baltic_774 KBL-Lithuanian Cyrillic Latvian Roman-8 Icelandic-861 Multilingual 858 ISO 8859-15 Greek_737 POL 1 Macedonia Slashed Letter 0 (Lettre O barrée) Définir s'il faut convertir le 0 barré situé à 9BH et 9DH en page de code USA. Oui Non MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 59 Rear feed (Chargement par l'arrière) Line Spacing (Interligne) Sélectionner l'espacement des sauts de ligne. 6 LPP 8 LPI Form Tear-Off (Découpage des formulaires) Sélectionner Manuel ou Auto comme méthode d'avancement d'un formulaire en continu vers la position de découpage. Manual (Manuel) 500 ms 1 secondes 2 secondes Skip Over Perforation (Ignorer la perforation) Sélectionner s'il faut ignorer la perforation. (Lorsqu'une commande de configuration « Ignorer la perforation » est reçue, la commande reçue est prioritaire.) Oui (25,4 mm) Non Paper Length (Taille du papier) Sélectionner la longueur d'un formulaire en continu. 279,4 mm 296,3 mm 304,8 mm 355,6 mm 431,8 mm 76,2 mm 82,6 mm 84,7 mm 88,9 mm 93,1 mm 101,6 mm 127,0 mm 139,7 mm 152,4 mm 177,8 mm 203,2 mm 215,9 mm Cut Position Adjust (Réglage de la position de découpage) Sélectionner une valeur de réglage pour la position de découpage de l'extrémité d'un formulaire en continu. (Par incréments de 1/144) -20 – -1

+20 – +1 MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 60 Rear feed (Chargement par l'arrière) TOF adjustment (continuous) (Réglage Haut de formulaire (continu)) Sélectionner une valeur d'ajustement pour la position de référence relativement àlaposition Haut de formulaire d'un formulaire en continu. La position peut être déplacée vers le bas du formulaire à l'aide de [+] et vers le haut du formulaire à l'aide de [-] par incréments d'1/144. -20 – -1

+20 – +1 TOF (Continuous) (Haut de formulaire (continu)) Sélectionner la position de référence pour la position Haut de formulaire lors du chargement automatique de papier de formulaire continu à partir de l'arrière de l'imprimante. (Jusqu'à la section moyenne des caractères sur la première ligne.) 2,12 mm 4,23 mm 6,35 mm 8,47 mm 10,58 mm 12,7 mm 14,82 mm 16,93 mm 19,05 mm 21,17 mm 23,28 mm 25,4 mm 27,52 mm Utiliser Haut du formulaire MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 61 Bottom feed (Chargement par le dessous) Line Spacing (Interligne) Sélectionner l'espacement des sauts de ligne. 6 LPP 8 LPI Skip Over Perforation (Ignorer la perforation) Sélectionner s'il faut ignorer la perforation. (Lorsqu'une commande de configuration « Ignorer la perforation » est reçue, la commande reçue est prioritaire.) Oui (25,4 mm) Non Paper Length (Taille du papier) Sélectionner la longueur d'un formulaire en continu. 279,4 mm 296,3 mm 304,8 mm 355,6 mm 431,8 mm 76,2 mm 82,6 mm 84,7 mm 88,9 mm 93,1 mm 101,6 mm 127,0 mm 139,7 mm 152,4 mm 177,8 mm 203,2 mm 215,9 mm Top feed (Chargement par le dessus) Line Spacing (Interligne) Sélectionner l'espacement des sauts de ligne. 6 LPP 8 LPI Paper Length (Taille du papier) Sélectionner la longueur des feuilles de papier. 279,4 mm, 296,3 mm 304,8 mm 355,6 mm 420,9 mm 76,2 mm 82,6 mm 84,7 mm 88,9 mm 93,1 mm 101,6 mm 127,0 mm 139,7 mm 152,4 mm 177,8 mm 203,2 mm 215,9 mm MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 62 Top feed (Chargement par le dessus) Top feed wait time (Délai d'attente du chargement par le dessus) Sélectionner le délai d'attente entre le moment où le papier est placé dans le bac et celui où il est inséré pendant que l'imprimante attend l'insertion de papier en mode manuel feuille à feuille. Invalid (Non valide) 500 ms 1 secondes 2 secondes Page Length Control (Contrôle de la taille du papier) Contrôler la longueur des feuilles de papier. par le paramètre MENU par la taille réelle du papier Cut sheet auto eject Position (Position d'éjection automatique du papier) Sélectionner une zone imprimable au bas des feuilles en mode feuille à feuille (la position centrale des caractères). 6,35 mm 12,70 mm 14,82 mm TOF Adjustment (Cut Sheet) (Réglage Haut de formulaire (feuille à feuille)) Sélectionner une valeur d'ajustement pour la position de référence relativement à la position Haut de formulaire du feuille à feuille/livret. La position peut être déplacée vers le bas du formulaire à l'aide de [+] et vers le haut du formulaire à l'aide de [-] par incréments d'1/144. -20 – -1

+20 – +1 MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 63 Top feed (Chargement par le dessus TOF (cut sheet top of form) (Haut de formulaire (feuille à feuille)) Sélectionner la position de référence pour la position Haut de formulaire lors du chargement feuille à feuille en mode manuel. (Jusqu'à la section moyenne des caractères sur la première ligne.) 2,12 mm 4,23 mm 6,35 mm 8,47 mm 10,58 mm 12,7 mm 14,82 mm 16,93 mm 19,05 mm 21,17 mm 23,28 mm 25,4 mm 27,52 mm Utiliser Haut du formulaire Cut sheet LF adjustment (Saut de ligne feuille à feuille) Ajuster une valeur de saut de ligne en mode feuille à feuille. -14 – -1

+14 – +1 Set-up (Configura- tion) Graphics (Graphiques) Sélectionner le sens de l'impression lorsqu'il existe des données d'impression à hauteur double sur une ligne. Bi-directional (Bidirectionnel) Uni-directional (Unidirectionnel) Taille buffer réception Sélectionner la taille du tampon reçu. 1 line (1 ligne) 32 ko 64 ko 128 ko Paper out override (Ignorer plus de papier) Sélectionner s'il faut détecter la fin du papier. Non Oui Print Registration 1 (Ajustement de l'impression 1) Ajuster la position de début d'impression lors de l'impression en sens inverse. (La position se déplace vers la droite ou la gauche par incréments de 1/720.) -10 – -1

+10 – +1 MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 64 Set-up (Configura- tion) Print Registration 2 (Ajustement de l'impression 2) Ajuster la position de début d'impression lors de l'impression en sens inverse. (La position se déplace vers la droite ou la gauche par incréments de 1/720.) -10 – -1

+10 – +1 Print Registration 3 (Ajustement de l'impression 3) Ajuster la position de début d'impression lors de l'impression en sens inverse. (La position se déplace vers la droite ou la gauche par incréments de 1/720.) -10 – -1

+10 – +1 7 or 8 Bits Data Word (Mot de données 7ou8bits) Définir le code de caractères et les unités de données graphiques sur 7ou8 bits (émulation ML uniquement).

Operator Panel Function (Fonction du panneau de l'opérateur) Sélectionner le fonctionnement complet ou limité. Full operation (Fonctionnement complet) Limited operation (Fonctionnement limité) Reset Inhibit (Désactiver la restauration) Définir s'il faut activer ou désactiver une commande initiale. Non Oui Print Suppress Effective (Supprimer l'impression effective) Définir s'il faut activer ou désactiver une commande de configuration de suppression d'impression. Oui Non Auto LF (Saut de ligne automatique) Sélectionner s'il faut effectuer une opération de saut de ligne automatique en cas de réception d'un code CR. Oui Non MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 65 Set-up (Configura- tion) Auto CR (Retour chariot automatique) Sélectionner s'il faut effectuer une opération de retour chariot automatique en cas de réception d'une commande de retour chariot. (Affichage pour émulation IBM uniquement) Oui Non Print DEL Code (Imprimer code DEL) Préciser si le code 7FH est imprimé avec la marque DEL ou pas (émulation ML uniquement). Non Oui SI select pitch (10 CPI) (Espacement SI Select (10 CPP)) Définir comment gérer une commande SI reçue en mode 10 CPI (10 CPP) (émulation IBM uniquement). 15 CPI (15 CPP)

SI select pitch (12 CPI) (Espacement SI Select (12 CPP)) Définir comment gérer une commande SI reçue en mode 12 CPI (12 CPP) (émulation IBM uniquement). 12 CPI (12 CPP) 20 CPI (20 CPP) Time out print (Expiration du délai d'impression) Activer ou désactiver ce délai. Valid (Valide) Invalid (Non valide) Auto Select (Sélection automatique) Déterminer s'il faut définir automatiquement le mode de sélection après le mode d'alimentation du papier ou pas. Oui Non MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 66 Set-up Menu (Menu Confi- guration) Host Interface (Interface hôte) Sélectionner les paramètres de l'interface. Auto Interface (Interface auto) Parallel (Parallèle) USB Serial (Série) I/F Time out (Délai d'expira- tion I/F) Sélectionner le délai d'expiration pour l'interface automatique. 15 sec 30 sec 45 sec 1 min 2 min 3 min 4 min 5 min ESC SI Pitch (Espacement ESC SI) Définir le contenu de commandes ESC SI (émulation IBM uniquement).

(17,1 CPP) 20 CPI (20 CPP) Select Language Set (Sélection des langues) Activer/désactiver l'association des paramètres de page de code et de conversion linguistique (émulation Epson uniquement). Combined (Combiné) Code Page Only (Page de codes uniquement) Print Style (Style d'impression) Définir l'impression silencieuse et la vitesse d'impression. Normal (Normale) High Speed (Vitesse élevée) Quiet (Silencieux) Select quiet mode (Sélection du mode silencieux) Sélectionner le type de mode silencieux. Mode 1 Mode 2 Reverse Feed Control (Contrôle d'alimentation inverse) Définir l'alimentation inverse. TOF stop (Arrêt haut de formulaire) TOF over (Haut de formulaire terminé) MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 67 Set-up Menu (Menu Confi- guration) Centering Positon (Continuous) (Position de centrage (continue)) Définir la position de centrage de la tête d'impression par nombre de caractères de 10 CPP. Default (Par défaut) Mode 1 Mode 2 Centering Position (Cut Sheet) (Position de centrage (feuille à feuille)) Définir la position de centrage de la tête d'impression par nombre de caractères de 10 CPP. Default (Par défaut) Mode 1 Mode 2 Power Save Time (Délai de mise en veille) Sélectionner le délai d'activation du mode d'économie d'énergie. 5 min 10 min 15 min 30 min 60 min Paper End (Fin du papier) Déterminer si l'état d'une imprimante qui ne contient pas de papier est défini sur SEL (SÉLECTION) ou DESEL (DÉSÉLECTION). On-line (En ligne) Off-line (Hors ligne) Print Direction Command (Commande de sens d'impression) Sélectionner la validité d'une commande de configuration d'impression à sens unique. Valid (Valide) Invalid (Non valide) Print Speed Command (Commande de vitesse d'impression) Sélectionner la validité d'une commande de configuration de vitesse d'impression. Valid (Valide) Invalid (Non valide) MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 68 Set-up Menu (Menu Confi- guration) Page Length Command (Commande de la taille du papier) Sélectionner la validité d'une commande de taille du papier. Valid (Valide) Invalid (Non valide) LF Pitch Command (Commande d'espacement de saut de ligne) Sélectionner la validité d'une commande d'espacement de saut de ligne. Valid (Valide) Invalid (Non valide) Font Command (Commande de police) Sélectionner la validité d'une commande de police. Valid (Valide) Invalid (Non valide) Pitch Command (Commande d'espacement) Sélectionner la validité d'une commande d'espacement des caractères. Valid (Valide) Invalid (Non valide) Parallel I/F (I/F parallèle) I-Prime Définir le contrôle de signal I-Prime de l'interface Centronics. Invalid (Non valide) Buffer Print (Impression tampon) Buffer Clear (Effacement du tampon) Auto Feed XT Définir si le signal Auto Feed XT de l'interface Centronics doit être activé ou désactivé (émulation EPSON uniquement). Valid (Valide) Invalid (Non valide) Parallel I/F (I/F parallèle) Bi-Direction (Bi-directionnel) Définir si la communication bi-directionnelle de l'interface Centronics doit être activée ou désactivée. Enable (Activer) Disable (Désactiver) MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 69 Serial I/F (I/F série) Parity (Parité) Définir la parité. None (Aucune) Odd (Impaire) Even (Paire) Ignore (Ignorer) Serial Data 7/8 Bits (Données série 7/8 bits) Définir la longueur des données série. 8 bits 7 bits Protocol (Protocole) Définir des protocoles. DTR X-ON/X-OFF

Diagnostic Test (Test de diagnostic) Définir/Annuler un test en boucle de l'interface série. Non Oui Baud Rate (Vitesse de transmission) Définir la vitesse de transmission de l'interface série. 9,600 bps (9 600 bits/s) 4,800 bps (4 800 bits/s) 2,400 bps (2 400 bits/s) 1,200 bps (1 200 bits/s) 600 bps (600 bits/s) 300 bps (300 bits/s) 19,200 bps (19 200 bits/s) DTR SignalSignal DTR) Déterminer s'il faut faire basculer le signal DTR de l'interface série par Select/Deselect (Sélectionner/ Désélectionner) ou la conserver après la mise sous tension. Ready on Power UP (Prêt à la mise sous tension) Ready on Select (Prêt pour sélection) Busy Time (Temps d'occupation) Définir le délai minimum pour passer d'un état occupé à un état prêt. 0,2 sec 1,0 sec MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 70 ML1190 ECO Dans les tableaux de paramètres de menu ci-dessous, les paramètres d'usine sont affichés en caractères gras.

MENU ÉLÉMENT FONCTION PARAMÈTRE

Printer Control Menu (Menu de contrôle de l'imprima nte) Emulation Mode (Mode d'émulation) Sélectionner le mode EPSON LQ, IBM PPR ou IBM AGM. EPSON LQ IBM PPR IBM AGM Font Menu (Menu Police) Print Mode (Mode d'impression) Sélectionner la qualité des caractères ANK. LQ Courier LQ Roman LQ Swiss LQ Swiss Bold LQ Orator LQ Gothic LQ Prestige LQ OCR-A LQ OCR-B Utility (Utilitaire) HSD Pitch (Espacement) Sélectionner l'espacement des caractères. 10 CPI (10 CPP) 12 CPI (12 CPP) 15 CPI (15 CPP)

20 CPI (20 CPP) Proportional Spacing (Espacement proportionnel) Sélectionner l'utilisation de l'espacement proportionnel. Oui Non Style Sélectionner le style de police. Normal Italics (Italique)ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 71 Symbol Sets Menu (Menu de jeux de symboles) Character Set (Ensemble de caractères) Sélectionner l'une des tables de code de caractères ANK. Set I (Ensemble I) Set II (Ensemble II) Language Set (Langues) Sélectionner le jeu de caractères linguistiques. ASCII French (Français) German (Allemand) British (Anglais) Danish I (Danois I) Swedish I (Suédois I) Italian (Italien) Spanish I (Espagnol I) Japanese (Japonais) Norwegian (Norvégien) Danish II (Danois II) Spanish II (Espagnol II) Latin American (Latino-américain) French Canadian (Français canadien) Dutch (Néerlandais) Swedish II (Suédois II) Swedish III (Suédois III) Swedish IV (Suédois IV) Turkish (Turc) Swiss I (Suisse I) Swiss II (Suisse II) Publisher Zero Character (Caractère zéro) Faire en sorte que le modèle de police d'impression reçoive un caractère zéro situé à 30H dans le code ANK ou à AA30H dans un code à octet unique. Unslashed (Sans barre) Slashed (Barré) MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 72 Symbol Sets Menu (Menu de jeux de symboles) Code Page (Page de code) Sélectionner une page de code. USA Canadian French (Français canadien) Multilingual (Multilingue) Portugal Norway (Norvège) Turkey (Turquie) Greek_437 (Grec_437) Greek_869 (Grec_869) Slashed Letter 0 (Lettre O barrée) Définir s'il faut convertir le 0 barré situé à 9BH et 9DH en page de code USA. Oui Non Rear Feed Menu (Menu de chargement par l'arrière) Line Spacing (Interligne) Sélectionner l'espacement des sauts de ligne. 6 LPI (6 LPP) 8 LPI (8 LPP) Form Tear-Off (Découpage des formulaires) Sélectionner la méthode manuelle ou automatique d'avancement d'un formulaire en continu vers la position de découpage. Manual (Manuel) 500 ms 1 sec 2 sec Skip Over Perforation (Ignorer la perforation) Sélectionner s'il faut ignorer la perforation. Lorsqu'une commande de configuration Ignorer la perforation est reçue, la commande reçue est prioritaire. Oui (25,4 mm) Non Cut Position Adjust (Réglage de la position de découpage) Sélectionner une valeur de réglage pour la position de découpage de l'extrémité d'un formulaire en continu. (Par incréments de 1/180) -20 - -1

+20 - +1 MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 73 Rear Feed Menu (Menu de chargement par l'arrière) TOF Adjustment (continuous) (Réglage Haut de formulaire (continu)) Sélectionner une valeur de réglage pour la position de référence relativement à la position Haut de formulaire d'un formulaire en continu. La position peut être déplacée vers le bas du formulaire à l'aide de [+] et vers le haut du formulaire à l'aide de [-] par incréments d'1/180. -20 - -1

+20 - +1 TOF (continuous) (Haut de formulaire (continu)) Sélectionner la position de référence pour la position Haut de formulaire lors du chargement automatique de papier de formulaire continu à partir de l'arrière de l'imprimante. (Jusqu'à la section moyenne des caractères sur la première ligne). 2,12 mm 4,23 mm 6,35 mm 8,47 mm 10,58 mm 12,70 mm 14,82 mm 16,93 mm 19,05 mm 21,17 mm 23,28 mm 25,40 mm 27,52 mm User top of form (Utilisateur haut de formulaire) MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 74 Bottom Feed Menu (Menu de chargement par le dessous) Line Spacing (Interligne) Sélectionner l'espacement des sauts de ligne. 6 LPI (6 LPP) 8 LPI (8 LPP) Skip Over Perforation (Ignorer la perforation) Sélectionner s'il faut ignorer la perforation. Lorsqu'une commande de configuration Ignorer la perforation est reçue, la commande reçue est prioritaire. Oui (25,4 mm) Non Page Length (Taille du papier) Sélectionner la longueur d'un formulaire en continu. 279,4 mm 296,3 mm 304,8 mm 355,6 mm 431,8 mm 76,2 mm 82,6 mm 84,7 mm 88,9 mm 93,1 mm 101,6 mm 127,0 mm 139,7 mm 152,4 mm 177,8 mm 203,2 mm 215,9 mm MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 75 Top Feed Menu (Menu de chargement par le dessus) Line Spacing (Interligne) Sélectionner l'espacement des sauts de ligne. 6 LPI (6 LPP) 8 LPI (8 LPP) Page Length (Taille du papier) Sélectionner la longueur des feuilles de papier. 279,4 mm 296,3 mm 304,8 mm 355,6 mm 420,9 mm 76,2 mm 82,6 mm 84,7 mm 88,9 mm 93,1 mm 101,6 mm 127,0 mm 139,7 mm 152,4 mm 177,8 mm 203,2 mm 215,9 mm Top Feed Wait Time (Délai d'attente du chargement par le dessus) Sélectionner le délai d'attente entre le moment où le papier est placé dans le bac et celui où il est inséré pendant que l'imprimante attend l'insertion de papier en mode manuel feuille à feuille. Invalid (Non valide) 0,5 sec 1,0 sec 2,0 sec Page Length Control (Contrôle de la taille du papier) Contrôler la longueur des feuilles de papier. par le paramètre MENU par la taille réelle du papier Cut Sheet Auto Eject Position (Position d'éjection automatique du papier) Sélectionner une zone imprimable au bas des feuilles en mode feuille à feuille (la position centrale des caractères). 6,35 mm 12,70 mm 14,82 mm MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 76 Top Feed Menu (Menu de chargement par le dessus) TOF Adjustment (Cut Sheet) (Réglage Haut de formulaire (feuille à feuille)) Sélectionner une valeur d'ajustement pour la position de référence relativement à la position Haut de formulaire du feuille à feuille/livret. La position peut être déplacée vers le bas du formulaire àl'aide de [+] et vers le haut du formulaire à l'aide de [-] par incréments d'1/180. -30 - -1

+1 - +30 TOF (Cut Sheet) (Haut de formulaire (feuille à feuille)) Sélectionner la position de référence pour la position Haut de formulaire lors du chargement feuille à feuille en mode manuel. (Jusqu'à la section moyenne des caractères sur la première ligne.) 2,12 mm 4,23 mm 6,35 mm 8,47 mm 10,58 mm 12,7 mm 14,82 mm 16,93 mm 19,05 mm 21,17 mm 23,28 mm 25,4 mm 27,52 mm Use top of form (Utiliser Haut du formulaire) Cut Sheet LF Adjustment (Réglage de saut de ligne du mode feuille à feuille) Ajuster une valeur de saut de ligne en mode feuille àfeuille. -14 - -1

+1 - +14 MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 77 Set-up Menu (Menu Confi- guration) Graphics (Graphiques) Sélectionner le sens de l'impression lorsqu'il existe des données d'impression à hauteur double sur une ligne. Bi-directional (Bidirectionnel) Uni-directional (Unidirectionnel) Receive Buffer Size (Taille des tampons de réception) Sélectionner la taille du tampon reçu. 1 line (1 ligne) 32 Ko 64 Ko 128 Ko Paper Out Override (Ignorer plus de papier) Sélectionner s'il faut détecter la fin du papier. Non Oui Print Registration 1 (Ajustement de l'impression 1) Ajuster la position de début d'impression lors de l'impression en sens inverse. (La position se déplace vers la droite ou la gauche par incréments de 1/720). -10 - -1

+1 - +10 Print Registration 2 (Ajustement de l'impression 2) Ajuster la position de début d'impression lors de l'impression en sens inverse. (La position se déplace vers la droite ou la gauche par incréments de 1/720). -10 - -1

+1 - +10 Print Registration 3 (Ajustement de l'impression 3) Ajuster la position de début d'impression lors de l'impression en sens inverse. (La position se déplace vers la droite ou la gauche par incréments de 1/720). -10 - -1

+1 - +10 MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 78 Set-up Menu (Menu Con- figuration) Print Registration 4 (Ajustement de l'impression 4) Ajuster la position de début d'impression lors de l'impression en sens inverse. (La position se déplace vers la droite ou la gauche par incréments de 1/720). -10 - -1

+1 - +10 Operator Panel Function (Fonction du panneau de commande) Sélectionner le fonctionnement complet ou limité. Full operation (Fonctionnement complet) Limited operation (Fonctionnement limité) Reset Inhibit (Désactiver la restauration) Définir s'il faut activer ou désactiver une commande initiale. Non Oui Print Suppress Effective (Supprimer l'impression effective) Définir s'il faut activer ou désactiver une commande de configuration de suppression d'impression. Oui Non Auto LF (Saut de ligne automatique) Définir s'il faut activer ou désactiver une commande de configuration de suppression d'impression. Oui Non Auto CR (Retour chariot automatique) Sélectionner s'il faut effectuer une opération de retour chariot automatique en cas de réception d'une commande de retour chariot (émulation IBM PPR et IBM AGM uniquement). Oui Non MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 79 Set-up Menu (Menu Confi- guration) SI Select Pitch (10 CPI) (Espacement SI Select (10 CPP)) Définir comment gérer une commande SI reçue en mode 10 CPI (10 CPP) (émulation IBM PPR et IBM AGM uniquement). 15 CPI (15 CPP)

(17,1 CPP) SI select pitch (12 CPI) (Espacement SI Select (12 CPP)) Définir comment gérer une commande SI reçue en mode 12 CPI (12 CPP) (émulation IBM PPR et IBM AGM uniquement). 12 CPI (12 CPP) 20 CPI (20 CPP) Time out Print (Expiration du délai d'impression) Activer ou désactiver ce délai. Valid (Valide) Invalid (Non valide) Auto Select (Sélection automatique) Déterminer s'il faut définir automatiquement le mode de sélection après le mode d'alimentation du papier ou pas. Oui Non Host Interface (Interface hôte) Sélectionner les paramètres de l'interface. Auto Interface (Interface auto) Parallel (Parallèle) USB Serial (Série) I/F Time Out (Délai d'expira- tion I/F) Sélectionner le délai d'expiration pour l'interface automatique. 15 sec 30 sec 45 sec Select Language Set (Sélection des langues) Activer/désactiver l'association des paramètres de page de codes et de conversion linguistique (émulation Epson uniquement). Combined (Combiné) Code Page Only (Page de codes uniquement) MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 80 Set-up Menu (Menu Confi- guration) Print Style (Style d'impression) Définir l'impression silencieuse. Normal (Normale) Quiet (Silencieux) Centering Position (continuous) (Position de centrage (continue)) Définir la position de centrage de la tête d'impression par nombre de caractères de 10 CPP. Default (Par défaut) Mode1 Mode2 Centering Position (cut sheet) (Position de centrage (feuille à feuille)) Définir la position de centrage de la tête d'impression par nombre de caractères de 10 CPP. Default (Par défaut) Mode1 Mode2 Power Save Time (Délai de mise en veille) Sélectionner le délai d'activation du mode d'économie d'énergie. 5 min 10 min 15 min 30 min 60 min Paper End (Fin du papier) Déterminer si l'état d'une imprimante qui ne contient pas de papier est défini sur SEL (SÉLECTION) ou DESEL (DÉSÉLECTION). On-line (En ligne) Off-line (Hors ligne) Print Direction Command (Commande de sens d'impression) Sélectionner la validité d'une commande de configuration d'impression à sens unique. Valid (Valide) Invalid (Non valide) Print Speed Command (Commande de vitesse d'impression) Sélectionner la validité d'une commande de configuration de vitesse d'impression. Valid (Valide) Invalid (Non valide) MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 81 Set-up Menu (Menu Confi- guration) Page Length Command (Commande de la taille du papier) Sélectionner la validité d'une commande de taille du papier. Valid (Valide) Invalid (Non valide) LF Pitch Command (Commande d'espacement de saut de ligne) Sélectionner la validité d'une commande d'espacement de saut de ligne. Valid (Valide) Invalid (Non valide) Font Command (Commande de police) Sélectionner la validité d'une commande de police. Valid (Valide) Invalid (Non valide) Pitch Command (Commande d'espacement) Sélectionner la validité d'une commande d'espacement des caractères. Valid (Valide) Invalid (Non valide) Parallel I/F (I/F parallèle) I-Prime Définir le contrôle de signal I-Prime de l'interface Centronics. Invalid (Non valide) Buffer Print (Impression tampon) Buffer Clear (Effacement du tampon) Auto Feed XT Définir si le signal Auto Feed XT de l'interface Centronics doit être activé ou désactivé (émulation EPSON uniquement). Valid (Valide) Invalid (Non valide) Bi-Direction (Bi-directionnel) Définir si la communication bi-directionnelle de l'interface Centronics doit être activée ou désactivée. Enable (Activer) Disable (Désactiver) MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 82 Serial I/F Menu (Menu I/F série) Parity (Parité) Définir la parité. None (Aucune) Odd (Impaire) Even (Paire) Ignore (Ignorer) Serial Data 7/8 Bits (Données série 7/8 bits) Définir la longueur des données série. 8 bits 7 bits Protocol (Protocole) Définir des protocoles. DTR X-ON/X-OFF

Diagnostic Test (Test de diagnostic) Définir/Annuler un test en boucle de l'interface série. Non Oui Baud Rate (Vitesse de transmission) Définir la vitesse de transmission de l'interface série. 9,600 bps (9 600 bits/s) 4,800 bps (4 800 bits/s) 2,400 bps (2 400 bits/s) 1,200 bps (1 200 bits/s) 600 bps (600 bits/s) 300 bps (300 bits/s) 19,200 bps (19 200 bits/s) Serial I/F Menu (Menu I/F série) DTR (SignalSignal DTR) Déterminer s'il faut faire basculer le signal DTR de l'interface série par Select/Deselect (Sélectionner/ Désélectionner) ou la conserver après la mise sous tension. Ready on Power UP (Prêt à la mise sous tension) Ready on Select (Prêt pour sélection) Busy Time (Temps d'occupation) Définir le délai minimum pour passer d'un état occupé à un état prêt. 0,2 sec 1,0 sec MENU ÉLÉMENT FONCTION PARAMÈTREML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 83

MENUS Pour rétablir les valeurs initiales des paramètres de menus, effectuez les étapes suivantes.

1. Mettez l'interrupteur d'alimentation en position OFF.

2. Maintenez les boutons SEL et LF/FF enfoncés, puis mettez

l'interrupteur d'alimentation en position ON (sous tension). NOTE Les valeurs ajustées par les menus d'ajustement ne sont pas initialisées par la procédure suivante.ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 84

FORMULAIRE Appliquez la procédure suivante pour régler le Haut de formulaire conformément à la position de référence (23,28 mm (11/12 pouce))

La position de référence fait référence à la première ligne de papier, c'est-à-dire la position à laquelle l'imprimante insère le papier lorsqu'il est chargé automatiquement.

1. Imprimez les paramètres de menus de l'imprimante tel

que décrit dans « Confirmation des paramètres actuels » àla page54 et vérifiez que le Haut de formulaire (en mode feuille à feuille ou en mode formulaires en continu) est bien 23,28 mm (11/12 pouce).

Réglez le Levier de type de papier sur le type de papier requis.

3. En cas d'utilisation de formulaires en continu, placez

le papier sur l'entraînement à broches. Pour le mode feuille à feuille, n'insérez pas de papier àcestade.

4. En mode formulaires en continu, appuyez sur le bouton

LOAD/EJECT. En mode feuille à feuille, placez le papier dans le bac à papier et appuyez sur LOAD/EJECT.

5. En mode hors ligne, appuyez sur les boutons suivants

pour ajuster la première ligne imprimée : Pour faire avancer un peu le papier, maintenez appuyé le bouton LOAD/EJECT et appuyez sur le bouton SEL. Pour faire reculer un peu le papier, maintenez appuyé le bouton LOAD/EJECT et appuyez sur le bouton LF/FF. Une fois le papier placé à la position Haut de formulaire requise, relâchez les boutons mentionnés à l'étape 5 ci-dessus. NOTE Le réglage du Haut de formulaire peut être effectué en mode feuille à feuille ou en mode formulaires en continu. NOTE Si la plage de correction spécifiée est supérieure à +-3,53 mm pour le ML1120 eco et +-4,23 mm pour le ML1190 eco, le papier ne peut pas être retiré.ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 85

MPACT Lorsqu'elle est mise sous tension, l'imprimante entre dans le mode Impact sélectionné dans le menu. Vous pouvez repasser en mode normal, rapide ou silencieux sans utiliser les menus de la manière suivante. (Cette fonction est activée pour le ML1120 eco.)

VITESSE NORMALE Utilisez ce mode pour les opérations d'impression de fichiers ordinaires.

1. Assurez-vous que le voyant SEL (SÉLECTION) est allumé.

2. Maintenez le bouton SEL (SÉLECTION) enfoncé,

puis appuyez sur le bouton TEAR (DÉCOUPAGE). Le voyant d'état 1 s'éteint et le voyant d'état 2 s'allume.

MPRESSION RAPIDE Utilisez ce mode pour l'impression rapide.

1. Assurez-vous que le voyant SEL (SÉLECTION) est allumé.

2. Maintenez le bouton SEL (SÉLECTION) enfoncé, puis

appuyez sur le bouton TEAR (DÉCOUPAGE). Le voyant d'état 1 s'allume et le voyant d'état 2 s'éteint. (L'impression rapide s'applique uniquement au mode NLQ.)

MPRESSION SILENCIEUSE Utilisez ce mode pour l'impression silencieuse.

1. Assurez-vous que le voyant SEL (SÉLECTION) est allumé.

2. Maintenez le bouton SEL (SÉLECTION) enfoncé, puis

appuyez sur le bouton TEAR (DÉCOUPAGE). Le voyant d'état 1 et le voyant d'état 2 s'allument.ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 86

UTILISATEUR La position Haut de formulaire peut être définie selon la convenance de l'utilisateur. La position de référence correspond à la première ligne de papier, c'est-à-dire la position à laquelle l'imprimante insère le papier lorsqu'il est chargé automatiquement.

1. Placez la jauge à papier sur la position à définir pour

2. Papier en continu : Placez le papier dans l'entraînement

3. Papier en continu : Appuyez sur le bouton LOAD/EJECT

(CHARGEMENT/ÉJECTION) pour alimenter l'imprimante en papier. Feuille à feuille : Placez le papier dans le bac pour alimenter l'imprimante en papier.

4. Basculez en mode hors ligne.

5. Appuyez de façon continue sur le bouton LOAD/EJECT

(CHARGEMENT/ÉJECTION) et réglez la position d'impression en commençant par combiner les boutons suivants : Avant (saut de ligne limité) : Bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) = bouton SEL (SÉLECTION) Après (saut de ligne limité) : Bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) + bouton LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER) Une fois le papier placé à la position Haut de formulaire requise, relâchez les boutons mentionnés à l'étape 5 ci-dessus. NOTE Le réglage du Haut de formulaire peut être effectué en mode feuille à feuille ou en mode formulaires en continu. NOTE La plage définie pour le haut de formulaire est comprise entre 2,12 mm et 368/4 mm. En dehors de cette plage, le papier ne peut pas être retiré.ML1120/ML1190 eco Guide de l'utilisateur – Mode d'emploi > 87 Pour enregistrer cette position comme Haut de formulaire, appuyez sur les boutons LOAD/EJECT (CHARGEMENT/ÉJECTION) et LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER) et maintenez-les enfoncés pendant 3 secondes. NOTE Vous ne devez pas tourner le bouton du cylindre d'impression ni arrêter l'imprimante durant la procédure décrite ci-dessus.ML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 88

IMPRIMANTE1. Mettez l'interrupteur d'alimentation en position OFF.2. Retirez le capot d'accès.3. Réglez le levier d'épaisseur de papier dans la position de remplacement de ruban (position 6).4. Retirez la cartouche de ruban. Reportez-vous à « Changement de la cartouche de ruban » à la page 103. AVERTISSEMENT ! N'effectuez aucune opération à l'intérieur de l'imprimante lorsque l'interrupteur d'alimentation est en position ON. AVERTISSEMENT ! La tête d'impression peut être chaude après l'impression. Laissez-la refroidir avant de la toucher.ML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 89

5. Éloignez la tête d'impression du papier.

6. Faites tourner le bouton du cylindre d'impression dans la

direction appropriée et retirez la feuille de papier par le haut de l'imprimante.

7. Si un morceau de papier reste coincé à l'intérieur de

l'imprimante : (a) utilisez une pince pour le saisir et l'enlever ou (b) insérez une feuille pliée en trois à partir du bac à papier et faites tourner le bouton du cylindre d'impression afin de faire passer la feuille pliée dans l'imprimante, de sorte qu'elle pousse le morceau coincé et le fasse ressortir.ML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 90

8. Une fois le bourrage papier éliminé, replacez la cartouche

de ruban ainsi que le capot d’accès de l'imprimante.

9. Mettez l'interrupteur d'alimentation en position ON.

1. Mettez l'interrupteur d'alimentation en position OFF.

2. Découpez tout formulaire en continu non imprimé.

3. Retirez le bac d’entrée et le capot arrière ensemble, en

saisissant le bac d’entrée de chaque côté et en le tirant vers le haut pour le sortir de l'imprimante. AVERTISSEMENT ! N'effectuez aucune opération à l'intérieur de l'imprimante lorsque l'interrupteur d'alimentation est en position ON.ML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 91

4. Levez chaque capot d'entraînement à broches et retirez

les formulaires en continu des entraînements à broches.

5. Faites tourner le bouton du cylindre d'impression et retirez

les formulaires par le devant de l'imprimante.

6. Si un morceau de formulaire reste coincé à l'intérieur de

l'imprimante, empilez deux ou trois formulaires sur les entraînements à broches et faites tourner le bouton du cylindre d'impression afin de faire sortir le morceau coincé.

Une fois le bourrage papier éliminé, replacez le bac d'entrée et le capot arrière en insérant ce dernier dans les rainures situées à l'arrière de l'imprimante et en appuyant doucement vers l'avant jusqu'à ce que le bac d’entrée s'enclenche.

8. Mettez l'interrupteur d'alimentation en position ON.ML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 92

ALARME Utilisez le tableau suivant afin de vous aider à réagir aux conditions d'alarme indiquées.

VOYANT SIGNIFICATIONS DES ALARMES ET ACTIONS

SEL (SELEC- TION) ALARM (ALARME) Eteint Allumé Plus de papier. Ajoutez du papier et appuyez sur le bouton SEL. Eteint Clignotant Le levier de type de papier est réglé dans une position qui ne correspond pas au type de papier utilisé. Appuyez sur le bouton SEL et réglez le levier de type de papier dans la position correcte. Eteint Clignotant Problème de chargement de feuille. Éjectez la feuille de papier. Clignotant Allumé Des données d'impression sont reçues mais l'impression ne démarre pas car aucun papier n'est chargé. Insérez du papier. Clignotant Eteint L'impression ne peut pas être reprise à ce stade. Éteignez l'imprimante, vérifiez que le chariot se déplace correctement, puis rallumez l'imprimante. Si le problème persiste après que vous avez rallumé l'imprimante, contactez votre revendeur.ML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 93

Utilisez le tableau suivant pour vous aider à identifier les symptômes et les causes possibles, ainsi que pour prendre des mesures correctives.

PROBLÈME CAUSE ACTION

Aucune alimentation Aucune alimentation Le câble d'alimentation n'est pas raccordé correctement. Vérifiez que le câble d'alimentation est raccordé correctement au niveau de l'imprimante et au niveau de la prise secteur. Problème de prise secteur ou panne de courant. Branchez un autre appareil dans cette prise afin de vérifier si elle fonctionne. Aucune impression Le voyant SEL est éteint. Le pilote d'imprimante n'est pas installé correctement. Réinstallez le pilote d'imprimante correctement. L'imprimante vient de s'arrêter d'imprimer. Appuyez sur le bouton SEL. Il n'y a pas de papier dans l'imprimante. Chargez du papier. Le voyant SEL est allumé mais aucune impression ne se produit. Le câble d'interface est déconnecté. Reconnectez le câble d'interface. Vous utilisez un câble d'interface incorrect. Utilisez le câble d'interface correct. La tête d'impression se déplace mais aucune impression ne se produit. La cartouche de ruban n'a pas été installée. Installez la cartouche de ruban.ML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 94 Décalage de la position d'impression La position d'impression horizontale est décalée. La position de départ peut changer après la mise sous tension de l'imprimante. Lors de la mise sous tension de l'imprimante, basculez du mode Hors ligne au mode En ligne en appuyant sur le bouton SEL. Réinitialisez la position de départ. Vous devez mettre l'interrupteur d'alimentation

position OFF avant de modifier la position de départ. L'impression ralentit Soudainement, l'imprimante imprime uniquement en mode unidirectionnel. Lorsque la tête d'impression surchauffe, l'imprime bascule automatiquement en mode d'impression fractionnée unidirectionnelle. Lorsque la température de la tête d'impression baisse suffisamment, l'imprimante recommence à fonctionner normalement. PE warning Le chariot d'impression ne fonctionne pas. L'axe du chariot est sale. Nettoyez la poussière de papier présente sur le chariot à l'aide d'un chiffon sec. PROBLÈME CAUSE ACTIONML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 95 L'impression est floue Les caractères imprimés sont trop pales. La position du levier d'épaisseur de papier n'est pas adaptée au papier. Modifiez le réglage du levier d'épaisseur de papier. L'imprimante est configurée de façon à imprimer à vitesse élevée. Sélectionnez la vitesse normale. Le ruban est trop usé. Remplacez le ruban par un neuf. La cartouche de ruban n'est pas installée correctement. Réinstallez la cartouche de ruban correctement. Le ruban a été enroulé de manière incorrecte. Remplacez la cartouche de ruban par une neuve. Le ruban ne transfère pas correctement. Remplacez la cartouche de ruban par une neuve. Une ligne d'impression est manquante. Aiguilles cassées. Contactez votre revendeur. L'impression diffère de l'affichage à l'écran. Des caractères ou des symboles complètement différents sont imprimés. Configuration d'impression incorrecte pour l'application utilisateur. Resélectionnez la configuration d'impression pour les applications en fonction de leur priorité. Les codes de contrôle d'application de l'opération d'impression précédente sont encore activés. Initialisez l'imprimante. Le signal de contrôle d'application d'entrée est incorrect. Imprimez en mode de vidage hexadécimal et vérifiez le contenu des données. Effectuez des corrections dans l'application. Le câble d'interface n'est pas raccordé correctement. Reconnectez le câble correctement. PROBLÈME CAUSE ACTIONML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 96 Haut de formulaire (endroit où l'impression débute) trop haut ou trop bas. Le Haut de formulaire n'est pas correctement sélectionné. Initialisez l'imprimante. Sélectionnez le Haut de formulaire correct pour le mode feuille à feuille et le mode formulaires en continu. Sélectionnez la position d'impression de première ligne et ajustez la position supérieure du papier. Sélectionnez la marge correcte dans l'application. Marges de gauche et/ou de droite trop petites ou trop grandes. La marge de gauche ou de droite n'est pas correctement sélectionnée. Positions incorrectes du guide papier ou des entraînements à broches. Resélectionne

et réajustez la position en fonction du type de papier. Resélectionnez les marges de gauche et de droite correctes dans l'application. Lors de l'utilisation de formulaires en continu, le contenu d'un formulaire est imprimé sur deux formulaires. La longueur de papier sélectionnée dans l'application ne correspond pas àlalongueur physique du papier. Faites correspondre la longueur de papier sélectionnée dans l'application à celle réellement utilisée. Lors de l'utilisation du mode feuille à feuille, le contenu d'une feuille est imprimé sur deux feuilles. Le paramètre de papier sélectionné dans l'application ne correspond pas au format physique du papier. Faites correspondre le paramètre de papier sélectionné dans l'application au format réellement utilisé. Le paramètre de lignes par page ne correspond pas à la valeur détectée automatiquement par l'imprimante. Laissez suffisamment de marge en haut et en bas dans l'application. Modifiez le réglage de saut de ligne du mode feuille à feuille. PROBLÈME CAUSE ACTIONML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 97 Le contenu d'une ligne est imprimé sur deux lignes. Les marges de gauche et/ou de droite ne sont pas correctement sélectionnées. Resélectionnez les marges de gauche et de droite correctes dans l'application. Lors de l'utilisation de formulaires en continu, plusieurs lignes blanches apparaissent sur l'impression. L'espacement de perforation de découpage est sélectionné. Annulez l'espacement de perforation de découpage. Lignes verticales interrompues et irrégulières. Ce problème peut se produire avec l'impression bidirectionnelle. Utilisez l'option Print Registration (Ajustement de l'impression) pour résoudre ce problème. Espacement de ligne trop grand ou trop petit. L'espacement de ligne sélectionné n'est pas correct. Resélectionnez l'espacement de ligne correct dans l'application. Impression fractionnée Des espaces vides apparaissent dans l'impression des graphiques. Il s'agit d'une erreur de chargement de papier qui se remarque tout spécialement durant l'impression de caractères réguliers. Il ne s'agit pas d'un défaut. Des espaces blancs ou des caractères déformés apparaissent avec le type double hauteur ou d'autres types étendus. Il s'agit d'une erreur de chargement de papier due au saut de ligne durant l'impression d'un caractère unique. Il ne s'agit pas d'un défaut. Utilisez les polices intégrées de l'imprimante lors de l'impression de documents importants ou de factures. PROBLÈME CAUSE ACTIONML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 98 Chargement feuille à feuille incorrect Aucun chargement. Les feuilles sont mal placées par rapport au guide papier. Chargez les feuilles en veillant à placer leur côté gauche contre le guide papier. Les feuilles ne sont pas chargées jusqu'au bout. Chargez les feuilles jusqu'au bout. Le cylindre d'impression tourne sans chargement de papier, ou des formulaires en continu sont chargés au lieu de feuilles individuelles. Les feuilles ne sont pas chargées jusqu'au bout. Chargez les feuilles jusqu'au bout. L'imprimante est en mode formulaires en continu. Éjectez les formulaires en continu et sélectionnez le mode feuille à feuille pour l'imprimante. Déformation du papier. Les feuilles ne sont pas chargées jusqu'au bout ou elles sont insérées en biais. Chargez les feuilles jusqu'au bout. Papier froissé, plié ou autres défauts. Changez de papier. Papier non spécifié pour l'imprimante. Utilisez des types de papier spécifiés pour l'imprimante. Éjection impossible. Le bouton LF/FF est enfoncé. Appuyez sur le bouton LOAD/EJECT. PROBLÈME CAUSE ACTIONML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 99 Chargement de formulaires en continu incorrect. Aucun saut de ligne et aucun chargement de papier. Le papier s'est désengagé des entraînements à broches. Rechargez le papier correctement. La position du levier de réglage n'est pas adapté au type de papier. Réglez le levier de réglage dans la position correcte. Déformation du papier ou bourrage papier. Les trous gauches des formulaires sont mal alignés avec les droits. Chargez les formulaires en veillant à aligner les trous gauches avec les trous droits. Papier mal tendu car distance inadéquate entre les entraînements à broches gauche et droit. Remettez les entraînements à broches en place afin de tendre le papier. Mouvement du papier bloqué. Éliminez le blocage. Source de papier trop éloignée de l'imprimante. Déplacez la source de papier plus près de l'imprimante. Papier non spécifié pour l'imprimante. Utilisez des types de papier spécifiés pour cette imprimante. Plusieurs lignes vierges apparaissent sur l'impression. L'espacement Ignorer la perforation est sélectionné. Annulez l'espacement Ignorer la perforation. L'espacement Ignorer la perforation sélectionné ne correspond pas aux positions de perforation de découpage physiques. La longueur de papier sélectionnée dans l'application ne correspond pas à la longueur physique du papier. Faites correspondre la longueur de papier sélectionnée dans l'application à celle réellement utilisée. Sélectionnez la longueur du papier en nombres de lignes dans l'application. PROBLÈME CAUSE ACTIONML1120/ML1190 eco Guide de l'utilisateur – Dépannage > 100 Basculement anormal entre le mode feuille à feuille et le mode formulaires en continu. Aucun chargement feuille à feuille. L'imprimante est en mode formulaires en continu. Réglez le levier de type de papier en mode feuille à feuille. Aucun chargement de formulaires en continu. L'imprimante est en mode feuille à feuille. Réglez le levier de type de papier en mode formulaires en continu. Les opérations de chargement de papier pour les modes feuille à feuille et formulaires en continu se produisent. La feuille de papier n'est pas éjectée. Éjectez la feuille de papier. PROBLÈME CAUSE ACTIONML1120/ML1190 eco Guide de l'utilisateur – Nettoyage de l'imprimante > 101

IMPRIMANTE Nous vous conseillons de nettoyer votre imprimante régulièrement afin de garantir un fonctionnement optimal.

IMPRIMANTE Nettoyez l'extérieur de l'imprimante selon les besoins, mais au moins tous les six mois ou toutes les 300 heures de fonctionnement:Humidifiez un morceau de tissu en coton à l'aide de détergent neutre dilué et essuyez soigneusement l'extérieur de l'imprimante.

IMPRIMANTE Nettoyez l'intérieur de l'imprimante tous les six mois ou toutes les 300 heures de fonctionnement. AVERTISSEMENT ! Avant de nettoyer l'imprimante, placez l'interrupteur d'alimentation en position OFF (hors tension) et débranchez le câble d'alimentation de l'imprimante. ATTENTION ! Laissez le capot d’accès fermé afin d'éviter que du détergent ne pénètre à l'intérieur de l'imprimante. AVERTISSEMENT ! La tête d'impression devenant très chaude durant l'impression, laissez-la refroidir avant d'effectuer toute opération de nettoyage à l'intérieur de l'imprimante.N'utilisez aucun solvant inflammable pour nettoyer l'imprimante, ceci afin d'éviter tout risque d'incendie ou de choc électrique.ML1120/ML1190 eco Guide de l'utilisateur – Nettoyage de l'imprimante > 102 À l'aide d'un tissu doux, de Cotons-tiges ou d'un aspirateur, nettoyez l'intérieur de l'imprimante comme suit :

OÙ NETTOYER QUE NETTOYER

Le chariot et autour du chariot Nettoyez et retirez les résidus de papier, la poussière, la saleté et les morceaux de ruban déchirés. La surface de déplacement du papier ATTENTION ! Lors du nettoyage de l'intérieur de l'imprimante à l'aide d'un aspirateur, n'essayez pas de nettoyer des pièces plus petites que l'embout de l'aspirateur. Pour éviter d'endommager l'imprimante, ne nettoyez aucune pièce mobile à l'intérieur de l'imprimante.ML1120/ML1190 eco Guide de l'utilisateur – Consommables et accessoires > 103

ONSOMMABLESLorsque l'image imprimée devient à peine visible ou incomplète, remplacez la cartouche de ruban. HANGEMENT

RUBAN1. Mettez l'interrupteur d'alimentation en position OFF.2. Réglez le levier d'épaisseur de papier dans la position de remplacement de ruban (position 6).3. Retirez le capot d'accès. ATTENTION ! Utilisez uniquement des consommables OKI d'origine afin de garantir la meilleure qualité et les meilleures performances pour votre matériel. Les produits qui ne sont pas des produits OKI d'origine peuvent altérer les performances de votre imprimante et annuler la garantie. AVERTISSEMENT ! Ne changez pas la cartouche de ruban quand l'interrupteur d'alimentation est en position ON.ML1120/ML1190 eco Guide de l'utilisateur – Consommables et accessoires > 104

4. Saisissez la cartouche de ruban par ses deux extrémités

puis inclinez-la et levez-la pour la retirer du chariot.

5. Débarrassez-vous de la cartouche conformément

à la réglementation locale en vigueur.

6. Retirez la nouvelle cartouche de ruban de son emballage

et notez la position du guide de ruban (1), du bouton (2) et de la broche (3). AVERTISSEMENT ! La tête d'impression et ses alentours peuvent être chauds après l'impression. Laissez-la refroidir avant de la toucher.

3ML1120/ML1190 eco Guide de l'utilisateur – Consommables et accessoires > 105

7. Dans le sens indiqué par les flèches, insérez les broches

situées aux deux extrémités de la cartouche de ruban dans les encoches en U de l'imprimante jusqu'à ce que la cartouche de ruban soit bien en place.

8. Saisissez la cartouche de ruban en serrant son guide de

ruban entre vos doigts, puis inclinez-la et insérez-la le long des rails de guidage jusqu'à ce que le guide de ruban soit aligné avec la fente en U située en haut de la cartouche.

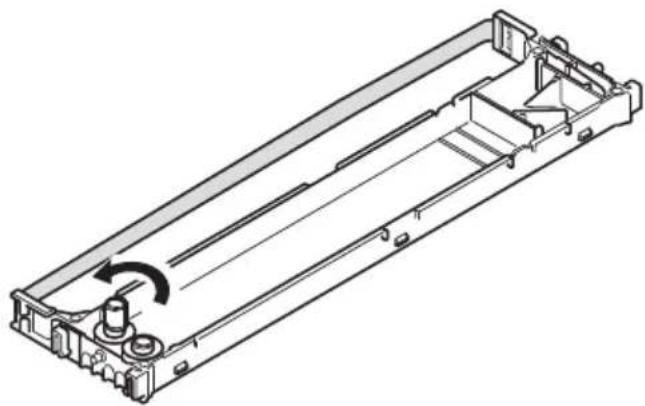

9. Déplacez la tête d’impression pour positionner le ruban, puis

tournez le bouton dans le sens inverse des aiguilles d'une montre (dans le sens de la flèche) pour enrouler le ruban. NOTE Pour faciliter l'installation de la cartouche de ruban, alignez- la avec le bord supérieur des encoches. Détendez légèrement le ruban. ATTENTION ! Ne tournez pas le ruban dans le sens des aiguilles d'une montre, car le ruban risquerait de se bloquer. Assurez-vous de ne pas emmêler ou endommager le ruban lorsque vous le faites passer dans l'espace entre la tête d'impression et le guide de ruban.ML1120/ML1190 eco Guide de l'utilisateur – Consommables et accessoires > 106

10. Replacez le capot d'accès.

11. Réglez le levier d'épaisseur de papier en fonction du

papier utilisé. (Reportez-vous à « Réglage du levier d'épaisseur de papier » à la page 40.)

12. Mettez l'interrupteur d'alimentation de l'imprimante

CONSOMMABLES ÉLÉMENT DURÉE DE VIE RÉFÉRENCE Cartouche de ruban (noir) 4 millions de caractères 43571082 (UE) 43571803 (Non UE)ML1120/ML1190 eco Guide de l'utilisateur – Caractéristiques > 107

Nom du produit ML1120 ecoN° de modèle D22400BMéthode d'impression Matricielle ImpactTête d'impression 9 broches, diamètre 0,3 mm (0,012 pouce)Sens de l'impression Impression bidirectionnelle à positionnement automatiqueVitesse d'impressionHSD (High Speed Draft)Near Letter Quality (NLQ) (Qualité proche de Lettre)Utility333 cps @ 10 cpi62,5 cps @ 10 cpi250 cps @ 10 cpiDurée de saut de ligne Environ 52 ms par ligne pour un saut de ligne de 4,23 mm (1/6 pouce)Vitesse d'alimentation papier Environ 101,6 mm/s (4 pouce/s)Contrôle de chargement de papierChargement papier : ouiTabulation verticale : ouiSaut de ligne direct : ouiCapacité de duplicationFormulaires en continu : page d'origine + 4 pages supplémentaires (épaisseur de papier totale maximale inférieure à 0,325 mm)Feuille à feuille : page d'origine + 4 pages supplémentaires (épaisseur de papier totale maximale inférieure à 0,325 mm)Sens de chargement Chargement avantChargement arrièreChargement vers le hautMode d'entraînement Mode d'entraînement par friction (dessus)Mode d'entraînement à broches (arrière)Mode d'entraînement à broches (bas)Méthode de détection de fin de formulaireDétectée lorsqu’il reste environ 46 mm de papier. L'impression est toutefois possible jusqu'à environ 6 mm du bord du papier (mesuré au centre des caractères).(La précision d'impression de la dernière page ne peut pas être garantie.)ML1120/ML1190 eco Guide de l'utilisateur – Caractéristiques > 108 Jeux de caractères ASCII standard Epson (Italiques/Graphiques) IBM (Set1/Set2)

Foreign Code Page Support Reportez-vous à « Réglage du levier d'épaisseur de papier » à la page 40. Ruban de cartouche OKI d'origine Couleur d'encre Durée de vie du ruban Noir 4 millions de caractères (mode Utility) Durée de vie de la tête d'impression 200 millions de caractères Dimensions 349 mm (L) x 150 mm (H) x 232 mm (P) avec bouton de cylindre d'impression installé Poids Environ 4,2 kg Alimentation en courant Tension Fréquence 220 – 240V ± 10% 50/60 Hz ± 1 Hz Consommation de courant Fonctionnement Mode veille Sleep mode (Mode Veille) 33 W maximum (modèle de lettre ISO) 5,8 W 1,6 W Câble d'alimentation Câble d'alimentation secteur 3 fils, d'une longueur d'environ 1,8 m Interfaces Parallèle bidirectionnelle, IEEE1284-1994 USB 2.0 (vitesse maximale) RS-232C Poussière et corrosion Utilisez l'imprimante dans un environnement de bureau ordinaire. Conditions environnementales Fonctionnement Stockage 5°C - 35°C, 20% - 80% d'humidité relative (Condition de test pour la précision d'impression : 15°C - 30°C, 40% - 70% d'humidité relative) -10°C - 50°C, 5% - 95% d'humidité relative L'imprimante doit être stockée dans son emballage d'origine, sans formation d'humidité. ÉLÉMENT CARACTÉRISTIQUESML1120/ML1190 eco Guide de l'utilisateur – Caractéristiques > 109 ML1190 ECO Utilisation standard Durée d'utilisation moyenne Durée d'impression moyenne 200 h/mois 50 h/mois (densité du texte sur la page : 35%) Niveau de bruit Le bruit acoustique de ce produit est inférieur à 53 db (A), tel que mesuré conformément à la norme EN ISO 7779.

Nom du produit ML1190 eco N° de modèle D22410B Méthode d'impression Matricielle Impact Tête d'impression 24 broches, diamètre 0,2 mm (0.0079 pouce) Sens de l'impression Impression bidirectionnelle à positionnement automatique Vitesse d'impression HSD (High Speed Draft) Letter Quality (LQ) Utility 333 cps @ 10 cpi 83 cps @ 10 cpi 250 cps @ 10 cpi Durée de saut de ligne Environ 47 ms par ligne pour un saut de ligne de 4,23 mm (1/6 pouce) Vitesse d'alimentation papier Environ 109 mm/s (4,3 pouce/s) Contrôle de chargement de papier Chargement papier : oui Tabulation verticale : oui Saut de ligne direct : oui Capacité de duplication Formulaires en continu : page d'origine + 4 pages supplémentaires (épaisseur de papier totale maximale inférieure à 0,325 mm) Feuille à feuille : page d'origine + 4 pages supplémentaires (épaisseur de papier totale maximale inférieure à 0,325 mm) Sens de chargement Chargement avant Chargement arrière Chargement vers le hautML1120/ML1190 eco Guide de l'utilisateur – Caractéristiques > 110 Mode d'entraînement Mode d'entraînement par friction (dessus) Mode d'entraînement à broches (arrière) Mode d'entraînement à broches (bas) Méthode de détection de fin de formulaire Détectée lorsqu’il reste environ 46 mm de papier. L'impression est toutefois possible jusqu'à environ 6 mm du bord du papier (mesuré au centre des caractères). (La précision d'impression de la dernière page ne peut pas être garantie.) Jeux de caractères ASCII standard Epson (Italiques/Graphiques) IBM (Set1/Set2) Foreign Code Page Support Reportez-vous à « Réglage du levier d'épaisseur de papier » à la page 40. Ruban de cartouche OKI d'origine Couleur d'encre Durée de vie du ruban Noir 4 millions de caractères (mode Utility) Durée de vie de la tête d'impression 200 millions de caractères Dimensions 349 mm (L) x 150 mm (H) x 232 mm (P) avec bouton de cylindre d'impression installé Poids Environ 4,2 kg Alimentation en courant Tension Fréquence

50/60 Hz ± 1 Hz Consommation de courant Fonctionnement Mode veille Sleep mode (Mode Veille) 41 W maximum (modèle de lettre ISO 10561) 6,2 W 1,6 W Câble d'alimentation Câble d'alimentation secteur 3 fils, d'une longueur d'environ 1,8 m Interfaces Parallèle bidirectionnelle, IEEE1284-1994 USB 2.0 (vitesse maximale) RS-232C Poussière et corrosion Utilisez l'imprimante dans un environnement de bureau ordinaire. ÉLÉMENT CARACTÉRISTIQUESML1120/ML1190 eco Guide de l'utilisateur – Caractéristiques > 111 Conditions environnementales Fonctionnement Stockage 5°C - 35°C, 20% - 80% d'humidité relative (Condition de test pour la précision d'impression : 15°C – 30°C, 40% – 70% d'humidité relative) -10°C - 50°C, 5% - 95% d'humidité relative L'imprimante doit être stockée dans son emballage d'origine, sans formation d'humidité. Utilisation standard Durée d'utilisation moyenne Durée d'impression moyenne 200 h/mois 50 h/mois (densité du texte sur la page : 35%) Niveau de bruit Le bruit acoustique de ce produit est inférieur à 53 db (A), tel que mesuré conformément à la norme EN ISO 7779. ÉLÉMENT CARACTÉRISTIQUESML1120/ML1190 eco Guide de l'utilisateur – Index > 112

bourrages papier feuille à feuille ......................... 88 formulaires en continu .............. 90 boutons....................................... 46

Caractéristiques ..........................107 chargement du papier feuille à feuille ......................... 18 formulaires en continu .............. 21

éjection du papier feuille à feuille ......................... 20 formulaires en continu .............. 37

haut de formulaire définition ................................ 84 enregistrement ........................ 84

mise sous tension......................... 12

réglage de l'épaisseur du papier ......40 ruban changement ........................... 103 commande............................. 106
