| Caractéristique | Détails |
|---|---|
| Type d'imprimante | Imprimante laser couleur |
| Résolution d'impression | 1200 x 1200 dpi |
| Vitesse d'impression | Jusqu'à 36 pages par minute (ppm) |
| Capacité de papier | Entrée standard : 250 feuilles, optionnelle : jusqu'à 2 500 feuilles |
| Formats de papier pris en charge | A4, A5, A6, B5, lettres, enveloppes |
| Connectivité | USB 2.0, Ethernet, Wi-Fi (optionnel) |
| Compatibilité système d'exploitation | Windows, Mac OS, Linux |
| Consommables | Cartouches de toner, tambours |
| Maintenance | Nettoyage régulier, remplacement des toners et tambours |
| Dimensions | Dimensions compactes adaptées aux bureaux |
| Peso | Environ 40 kg |
| Garantie | 1 an sur site |
| Normes de sécurité | Conforme aux normes CE et RoHS |
FOIRE AUX QUESTIONS - C9600n OKI
Questions des utilisateurs sur C9600n OKI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Imprimante au format PDF gratuitement ! Retrouvez votre notice C9600n - OKI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C9600n de la marque OKI.
MODE D'EMPLOI C9600n OKI
C9600 Guide de l’Utilisateur

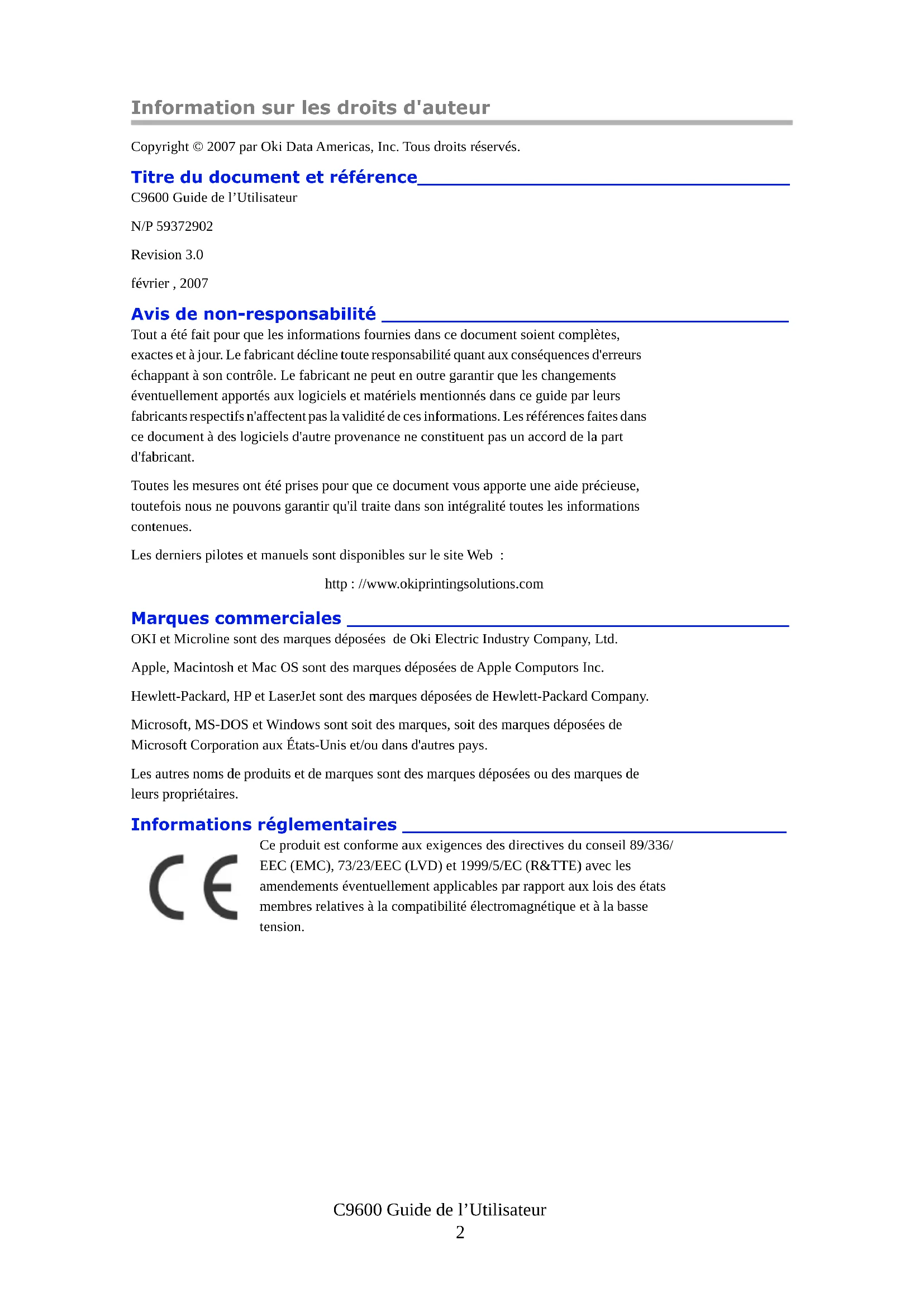

Information sur les droits d'auteur Copyright © 2007 par Oki Data Americas, Inc. Tous droits réservés. Titre du document et référence________________________________ C9600 Guide de l’Utilisateur N/P 59372902 Revision 3.0 février , 2007 Avis de non-responsabilité ___________________________________ Tout a été fait pour que les informations fournies dans ce document soient complètes, exactes et à jour. Le fabricant décline toute responsabilité quant aux conséquences d'erreurs échappant à son contrôle. Le fabricant ne peut en outre garantir que les changements éventuellement apportés aux logiciels et matériels mentionnés dans ce guide par leurs fabricants respectifs n'affectent pas la validité de ces informations. Les références faites dans ce document à des logiciels d'autre provenance ne constituent pas un accord de la part d'fabricant. Toutes les mesures ont été prises pour que ce document vous apporte une aide précieuse, toutefois nous ne pouvons garantir qu'il traite dans son intégralité toutes les informations contenues. Les derniers pilotes et manuels sont disponibles sur le site Web : http : //www.okiprintingsolutions.com Marques commerciales ______________________________________ OKI et Microline sont des marques déposées de Oki Electric Industry Company, Ltd. Apple, Macintosh et Mac OS sont des marques déposées de Apple Computors Inc. Hewlett-Packard, HP et LaserJet sont des marques déposées de Hewlett-Packard Company. Microsoft, MS-DOS et Windows sont soit des marques, soit des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Les autres noms de produits et de marques sont des marques déposées ou des marques de leurs propriétaires. Informations réglementaires _________________________________ Ce produit est conforme aux exigences des directives du conseil 89/336/ EEC (EMC), 73/23/EEC (LVD) et 1999/5/EC (R&TTE) avec les amendements éventuellement applicables par rapport aux lois des états membres relatives à la compatibilité électromagnétique et à la basse tension.Guide de l’Utilisateur C9600 > 3
- ABLE DES MATIÈRES Notes, attentions et avertissements ! p. 6
- Avertissements de sécurité p. 6
- Introduction p. 13
- Caractéristiques p. 13
- À propos de ce guide p. 15
- Utilisation en ligne p. 16
- Impression de pages p. 17
- Vue d'ensemble de l'imprimante et du papier p. 18
- Ouverture et fermeture du capot supérieur p. 18
- Identification des principaux éléments p. 19
- Logiciels fournis p. 23
- Recommandations concernant le papier p. 24
- Informations relatives à l'alimentation et à la sortie du papier p. 25
- Bacs et empileuses p. 26
- Bacs 1 à 5 p. 26
- Bac MF p. 27
- Empileuse face en dessous p. 27
- Empileuse face en dessus p. 27
- Unité duplex (si installée) p. 28
- Exemples de bacs et d'empileuses p. 28
- Chargement des bacs de 1 à 5 p. 28
- Utilisation du bac MF p. 30
- Utilisation des empileuses p. 33
- Panneau de commandes p. 35
- Boutons et voyants p. 35
- Messages du panneau LCD p. 37
- Informations sur l'état p. 37
- Informations sur les menus (fonctions) p. 38
- Informations sur la configuration p. 38
- Mode Aide p. 38
- Modes du panneau LCD p. 39
- Utilisation des menus p. 39
- Mise en route p. 41
- Emplacement de l'imprimante p. 41
- Arrêt/Marche p. 42
- Arrêt p. 42
- Mise en marche p. 44
- Modification de la langue d'affichage p. 44
- Contrôle des paramètres actuels p. 45
- Guide de l’Utilisateur C9600 > 4 Interfaces et connexion p. 46
- Connexion du port parallèle p. 47
- Connexion du port USB p. 47
- Connexion du port réseau p. 48
- Utilisation du CD-ROM de pilotes p. 49
- Fonctionnement p. 50
- Utilisation de l'imprimante p. 50
- Consommables et maintenance p. 51
- Contrôle de l'utilisation des consommables/ des éléments de maintenance p. 51
- Indications de remplacement p. 51
- Informations pour la commande de consommables. 52 Éléments de commande des éléments de maintenance p. 52
- Remplacement des consommables/éléments de maintenance p. 53
- Nettoyage des têtes LED p. 53
- Nettoyage des galets d'alimentation du papier p. 55
- Nettoyage des panneaux extérieurs de l'imprimante p. 58
- Vidage de la boîte des déchets de perforation (accessoire en option) p. 59
- Accessoires en option p. 62
- Informations pour la commande d'accessoires p. 63
- Mise en place des accessoires p. 64
- Résolution des problèmes p. 65
- Bourrages papier - imprimante p. 65

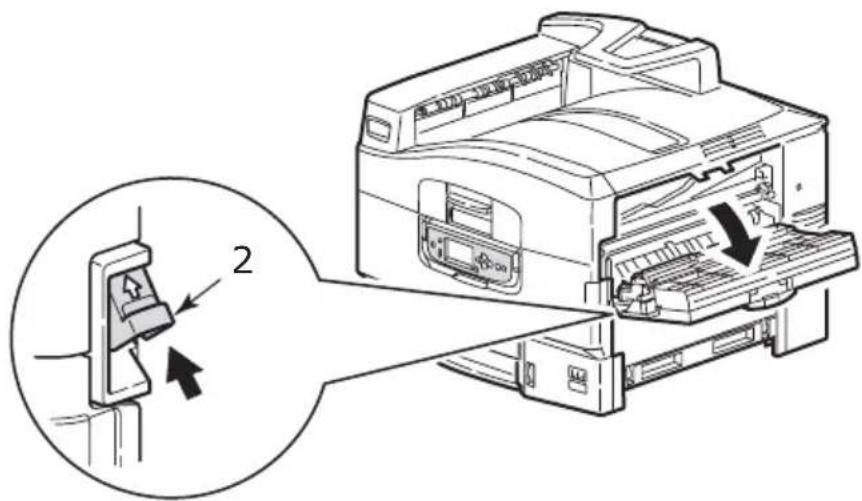

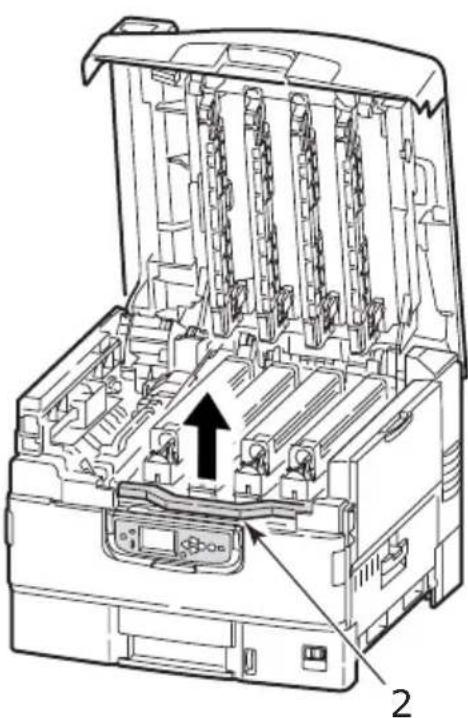

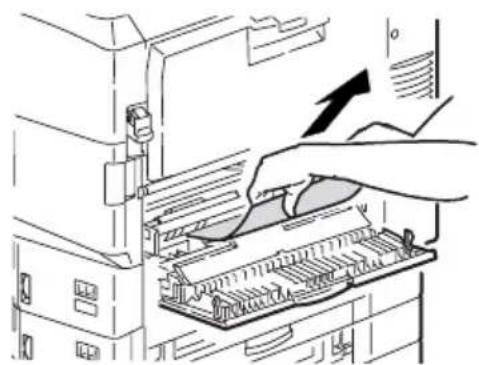

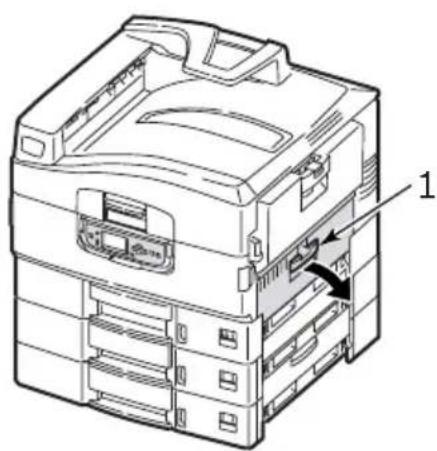

- Ouvrir capot, Bourrage papier, Couv. lat. tttttt . 65 Ouvrir capot, Bourrage papier, Couv. lat p. 67
- Ouvrir capot, Bourrage papier, Capot supérieur . 69 Bourrage papier - Unité recto verso (si installée) p. 74
- Vérifier Recto-Verso, Bourrage papier p. 74
- Bourrages papier – Finisseur (accessoire en option) 80 Vérifier Finisseur, Bourrage papier/ Papier restant p. 80

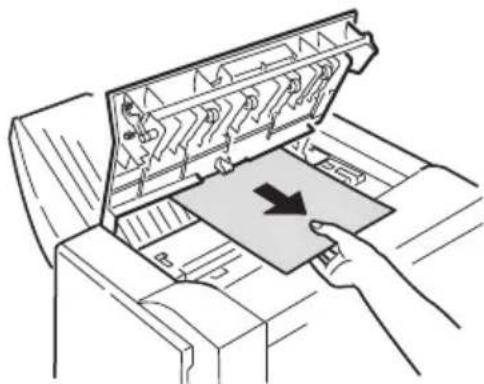

- 591, 592, 593, 599/ 643, 645 (bourrage papier autour du Finisseur) p. 80

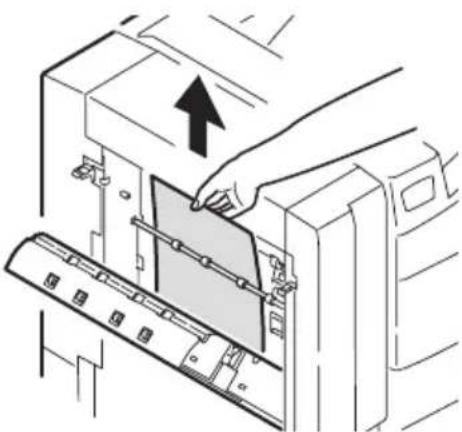

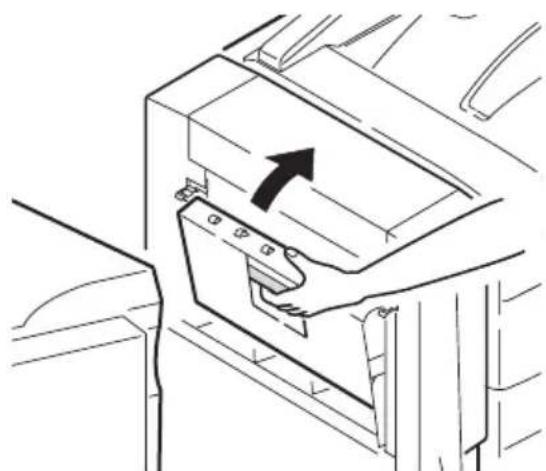

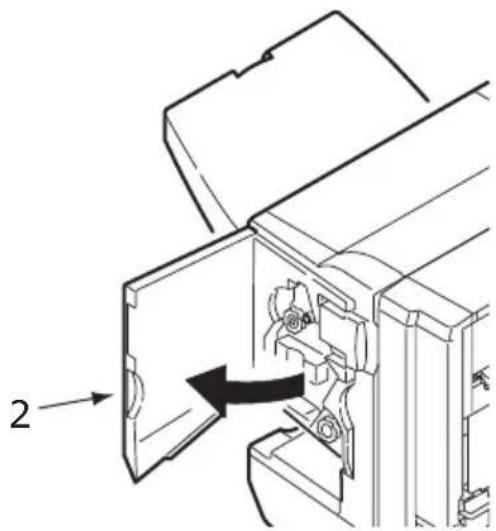

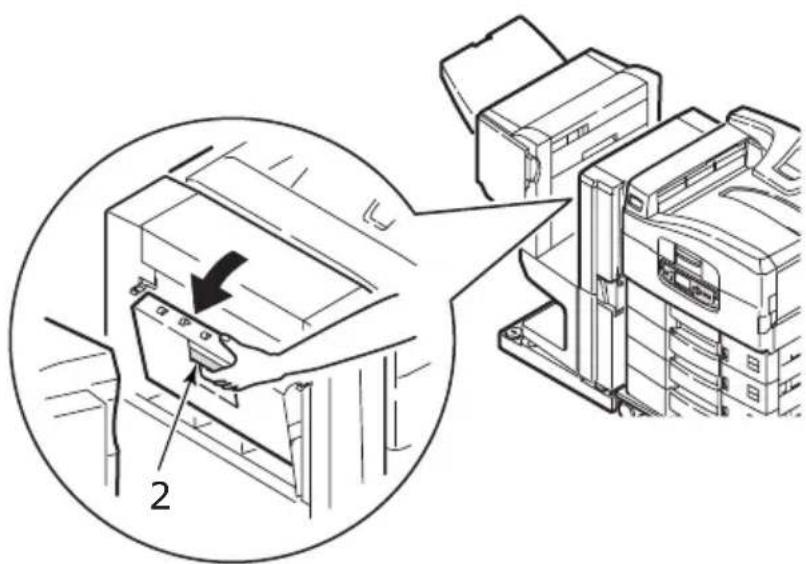

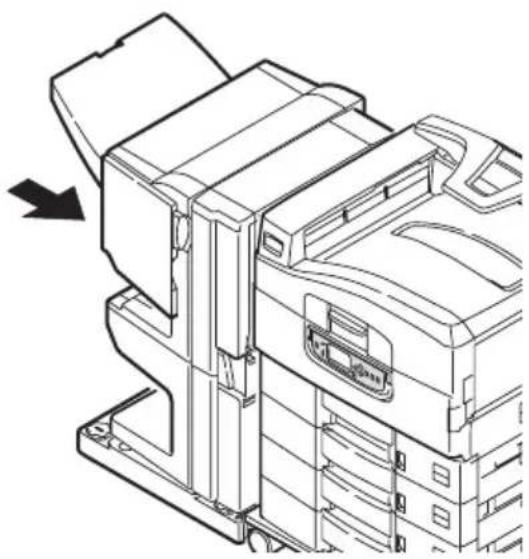

- 594, 597, 598, 644, 646 (bourrage papier dans le Finisseur) p. 83
- 590 (bourrage papier dans le Finisseur/ Unité de fusion) p. 86
- Vérifier Inverseur, Bourrage papier p. 89
- Guide de l’Utilisateur C9600 > 5 Comment éviter les bourrages de papier p. 93
- Que faire si la qualité de l'impression n'est pas satisfaisante p. 94
- Bourrage agrafeuse – Finisseur (accessoire en option) p. 97

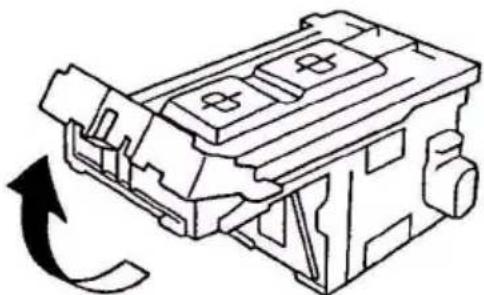

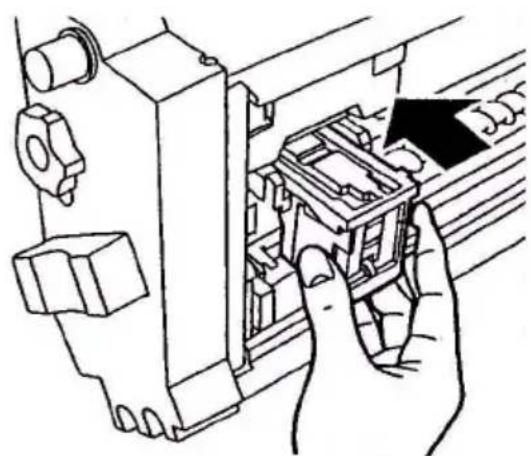

- Vérifier Finisseur, Bourrage agrafeuse p. 97
- Caractéristiques p. 102
- Annexe A – Messages p. 104
- Annexe B – Système de menus p. 106
- Configuration p. 107
- Print Page Count p. 107
- Total Finisseur p. 107
- Durée vie consomables p. 108
- Réseau p. 109
- Format papier dans bac p. 111
- Système p. 111
- Exemple de configuration – impression de pages monochrome p. 112
- Imprimer Infos p. 113
- Exemple Imprimer Infos – page test p. 114
- Imprim. travail sécurisé p. 115
- Menus p. 116
- Configuration des bacs p. 116
- Configuration Système p. 120
- Exemple de menus 1 – Transparents dans le bac 1 p. 123
- Exemple de menus 2 – Format de papier pour le BacMF p. 124
- centres de service p. 125
- Prestataires de service autorisés p. 125
- Contacts Oki Data p. 125
- Index Guide de l’Utilisateur C9600 > 6 p. 126
NOTE Une note fournit des informations supplémentaires venant compléter le texte principal.
SÉCURITÉ Prenez soin de bien lire et de comprendre les avertissements de sécurité donnés dans les pages suivantes avant d'utiliser l'imprimante. ATTENTION ! Cette mention fournit des informations supplémentaires qui, si elles sont ignorées, peuvent entraîner un mauvais fonctionnement, voire une détérioration du matériel. AVERTISSEMENT ! Un avertissement fournit des informations supplémentaires qui, si elles sont ignorées, peuvent entraîner un risque de blessure.Guide de l’Utilisateur C9600 > 7 AVERTISSEMENT ! Assurez-vous que toutes les étiquettes d'avertissement et d'instructions sur le produit sont lues, comprises et suivies pour éviter tout risque de blessures. Assurez-vous que ce document ainsi que toute autre documentation a été lu avec attention et est conservé pour servir ultérieurement de référence. Cette imprimante pèse 72 kg. Il faut 3 personne pour la soulever en toute sécurité et ainsi éviter tout risque de blessures. Ce produit doit être placé sur une surface plane et stable, asse solide pour supporter son poids et éviter tout risque de blessures. Assurez-vous que la ventilation autour de ce produit est suffisante pour éviter une surchauffe et tout risque d'incendie. Tenez ce produit à l'écart des sources de chaleur, telles que les radiateurs, et à l'abri d'une lumière directe du soleil pour éviter tout risque de surchauffe. Assurez-vous que la source d'alimentation répond aux spécifications sur l'étiquette du produit. En cas de doute, demandez conseil à votre revendeur ou à votre fournisseur d'électricité pour garantir qu'il n'existe aucun risque d'incendie ou d'électrocution.Guide de l’Utilisateur C9600 > 8 AVERTISSEMENT ! Assurez-vous que l'interrupteur de l'imprimante et celui du secteur sont sur OFF avant de brancher le câble d'alimentation. Ce produit est équipé d'une prise de terre et ne doit être connecté qu'à une prise dotée d'une prise de terre. Ne passez pas outre cet élément de sécurité, il pourrait s'ensuivre un risque d'incendie ou d'électrocution. Si vous utilisez une rallonge ou une barrette d'alimentation, assurez-vous que le courant total (ampères) de tous les équipements connectés est inférieur à la spécification maximum du câble de rallonge, de la barrette ou de la prise murale. Sinon il pourrait s'ensuivre un risque d'incendie ou d'électrocution. Assurez-vous que le câble d'alimentation chemine sans risque d'être endommagé ou de faire trébucher quelqu'un. Si le câble s'effiloche ou s'abîme, remplacez-le immédiatement pour éviter tout risque d'électrocution. Ne tordez pas, ne comprimez pas et ne faites pas de nœuds avec le câble d'alimentation car cela pourrait entraîner des surchauffes et provoquer un incendie ou une électrocution. Vérifiez que la prise secteur à laquelle est branchée l'imprimante est toujours accessible facilement.Guide de l’Utilisateur C9600 > 9 AVERTISSEMENT ! Ne branchez ou ne débranchez pas la prise d'alimentation avec les mains mouillées car vous pourriez être électrocuté. Tenez toujours la prise pour brancher/ débrancher le câble d'alimentation de la prise secteur. Tirer sur le câble pour le débrancher peut casser les fils du câble et provoquer un incendie ou une électrocution. Utilisez uniquement le câble d'alimentation fourni. L'utilisation d'un câble non conçu pour ce produit peut provoquer un incendie ou une électrocution. Pour éviter tout risque d'incendie et d'électrocution, n'utilisez le câble fourni ici avec un autre équipement électrique. Si vous ne connectez pas le cordon d'alimentation ou d'autres câbles en respectant la méthode donnée dans le Guide de l'utilisateur, vous pouvez provoquer un incendie. Assurez-vous que les pièces en mouvement de l'imprimante ne peuvent pas happer des vêtements lâches ou des cheveux lorsque l'imprimante est en fonctionnement afin d'éviter tout risque possible de blessures. Lorsque le capot de l'imprimante est ouvert, ne touchez pas l'unité de fusion car vous pourriez vous brûler. Laissez-la refroidir avant de la toucher et utilisez toujours la poignée pour soulever l'unité de fusion.Guide de l’Utilisateur C9600 > 10 AVERTISSEMENT ! Si le boîtier de l'imprimante devient très chaud ou fume, s'il en vient des odeurs inhabituelles ou des bruits anormaux, il y a risque d'incendie. Débranchez la prise secteur et contactez votre revendeur. Si l'imprimante a été renversée ou endommagée, il existe un risque d'électrocution, d'incendie et/ou de blessure. Débranchez la prise secteur et contactez votre revendeur. Si du liquide (par exemple de l'eau) pénètre dans l'imprimante, il y a risque d'incendie. Débranchez la prise secteur et contactez votre revendeur. Ne placez pas de conteneurs de liquide sur l'imprimante car cela pourrait provoquer une électrocution, un incendie et/ou des blessures. Si du des corps étrangers (par exemple des trombones) pénètrent dans l'imprimante, il y a risque d'électrocution, d'incendie et/ou de blessures. Débranchez la prise secteur avant de retirer l'objet. N'introduisez pas de corps étrangers dans les orifices de ventilation et n'utilisez pas l'imprimante en laissant le capot arrière ouvert car il y a alors risque d'électrocution, d'incendie et/ou de blessures. N'utilisez pas de spray inflammable près de l'imprimante car elle contient des pièces à haute température pouvant provoquer un incendie.Guide de l’Utilisateur C9600 > 11 AVERTISSEMENT ! Éteignez l'imprimante avant de la nettoyer pour éviter tout risque de blessures. Utilisez un chiffon humide. N'utilisez pas de nettoyant liquide ou en aérosol. N'effectuez pas d'opérations non spécifiées dans le Guide de l'utilisateur sur l'imprimante. Cela peut provoquer une électrocution, un incendie et/ou des blessures. Risque d'explosion si la batterie est remplacée par une batterie d'un type incorrect. Ne touchez pas la batterie. Le batterie de l'imprimante ne devrait pas nécessiter de remplacement avant la fin de la durée de vie de l'imprimante. Après avoir ajouté de la mémoire ou un disque dur, fermez le capot et fixez-le pour éviter tout risque d'incendie. Faites attention avec la poudre de toner. Avalée, elle provoque des vomissements et demandez conseil à un médecin. N'essayez jamais de faire vomir une personne qui est inconsciente. Faites attention avec la poudre de toner. Si elle est respirée, amenez la personne à l'air libre. Demandez conseil à un médecin. Faites attention avec la poudre de toner. Si elle pénètre dans les yeux, rincez-les à grande eau au moins 15 minutes en gardant la paupières ouvertes. Demandez conseil à un médecin.Guide de l’Utilisateur C9600 > 12 AVERTISSEMENT ! Faites attention avec la poudre de toner. Traitez les éclaboussures avec de l'eau froide et du savon pour éviter les tâches sur la peau ou les vêtements. Ne jetez pas les cartouches de toner ou de tambour au feu car vous pourriez être brûlé par les explosions de poussières.Guide de l’utilisateur C9600 > 13
NTRODUCTION Félicitations pour avoir choisi une imprimante Okicolour. La conception de votre nouvelle imprimante intègre des fonctionnalités avancées permettant de sortir rapidement des pages aux colours vives ou en noir et blanc, d’une grande netteté, sur une large gamme de supports d’impression pour le bureau. Quatre modèles différents sont à votre disposition : C9600n, C9600dn, C9600hdn et C9600hdtn, où n indique une capacité réseau, d signale l'installation d'une unité en duplex, h la présence d'un disque dur et t un chargeur haute capacité.
ARACTÉRISTIQUES Tous les modèles possèdent les caractéristiques suivantes : > 36 pages colour par minute pour l’impression rapide de présentations et d’autres documents en colour destinés à produire une forte impression ; > 40 pages en noir et blanc par minute pour l’impression rapide et efficace de tous les documents généraux ne nécessitant pas de colour ; > une résolution d’impression 1200 x 600 ppp (points par pouce) permettant de produire une image de haute qualité qui fait apparaître les détails les plus fins ; > La technologie multiniveaux ProQ2400 produit des tons plus subtils et les transitions plus lisses des couleurs et confère à vos documents la qualité photo > une technologie de traitement de la Colour, à DEL numérique, de type monopasse, pour un traitement rapide de vos pages imprimées ; > une connexion réseau 10Base-T et 100Base-TX vous permettant de partager cette formidable ressource parmi les utilisateurs de votre réseau de bureau ; > interfaces USB2.0 et parallèle (IEEE-1284) > émulations PCL, PS, IBM PPR et Epson FXGuide de l’utilisateur C9600 > 14 En outre, les fonctions optionnelles suivantes sont disponibles : > une fonction automatique d'impression (duplex) recto- verso assurant une consommation économique de papier et l’impression des documents volumineux sur un support compact ; NOTE Cette option n'est disponible que sur la C9600n. > le disque dur permet la mise en file d'attente et la vérification des documents à imprimer ; NOTE Cette option n'est disponible que sur la C9600n et la C9600dn. > des bacs de papier supplémentaires, pour charger encore 530 feuilles et minimiser l'intervention de l'opérateur, ou différents stocks de papier pour le papier à en-tête, les différentes tailles de papier ou d'autres supports d'impression : > 2nd/3ème bac (530 feuilles chacun) > Chargeur haute capacité (HCF) (1590 feuilles) NOTE
1. Les configurations des bacs sont : Bac 1 seul, Bac 1 + 2nd
bac, Bac 1 + 2nd bac + 3rd bac, Bac 1 + HCF, Bac 1 + 2nd bac + HCF
2. La C9600hdtn possède déjà un chargeur haute capacité et
ne peut donc accueillir qu'un seul bac supplémentaire (pour donner le maximum de cinq). > mémoire additionnelle ; > le Finisseur (pour agrafer la sortie de l'imprimante) ; > l'unité Perforations (étend la fonctionnalité du Finisseur) ; > une capacité de réseau LAN sans fil ;Guide de l’utilisateur C9600 > 15
GUIDE NOTE Les images figurant dans ce manuel peuvent inclure des fonctions optionnelles qui ne sont pas présentes sur votre imprimante. Ce manuel est le Guide de l'utilisateur de votre imprimante (pour en obtenir la dernière version, consultez le site Web de Oki à l'adresse my.okidata.com). Il fait partie de la documentation générale de l'utilisateur répertoriée ci-dessous : > Manuel d'installation : explique comment déballer l'imprimante, la brancher et la mettre sous tension. Il s'agit d'un document sur papier fourni avec l'imprimante. > Ce Guide de l'utilisateur : vous permet de vous familiariser avec votre imprimante et de tirer le meilleur parti de ses nombreuses fonctionnalités. Il comprend également des instructions pour le dépannage et la maintenance pour optimiser ses performances. En outre, il fournit des informations relatifs à l'ajout d'accessoires optionnels permettant de faire évoluer votre imprimante. Il s'agit d'un document stocké sur le CD-ROM de documentation. > Guide d'impression pour les utilisateurs Windows et Mac : explique comment optimiser le fonctionnement et l'utilisation de votre imprimante ; Il s'agit d'un document stocké sur le CD-ROM de documentation. > Guide de configuration : fournit des informations sur la configuration de l'appareil et du réseau Il s'agit d'un document stocké sur le CD-ROM de documentation. > Manuels d'installation : accompagnent les consommables et les accessoires en option et décrivent leur installation. Il s'agit de documents sur papier fournis avec les consommables et les accessoires en option. > Aide en ligne : informations en ligne, accessibles à partir du pilote de l'imprimante et de l'utilitaireGuide de l’utilisateur C9600 > 16
LIGNE Ce guide doit être consulté à l'écran à l'aide d'Adobe Acrobat Reader. Utilisez les outils de navigation et d'affichage fournis dans Acrobat. Vous pouvez accéder à des informations spécifiques de deux manières : > Dans la liste des signets du côté gauche de l'écran, cliquez sur la rubrique de votre choix pour y accéder directement. (Si les signets ne sont pas disponibles, utilisez la « Table des matières » à la page 3.) > Dans la liste des signets, cliquez sur Index pour accéder à l'Index. (Si les signets ne sont pas disponibles, utilisez la « Table des matières » à la page 3.) Recherchez le terme voulu dans l'index alphabétique et cliquez sur le numéro de page associé pour accéder à la page contenant le terme.Guide de l’utilisateur C9600 > 17
PAGES Il est possible d'imprimer tout le manuel, des pages ou des sections spécifiques en procédant comme suit :
1. Dans la barre d'outils, sélectionnez [Fichier], puis
[Imprimer] (ou appuyez sur les touches Ctrl + P).
2. Choisissez les pages à imprimer :
(a) [Tout], (1), pour imprimer tout le manuel. (b) [Page en cours], (2), pour imprimer la page affichée actuellement. (c) [Pages de] et [à], (3), pour spécifier les pages à imprimer en entrant leurs numéros.
3. Cliquez sur [OK].
3Guide de l’utilisateur C9600 > 18

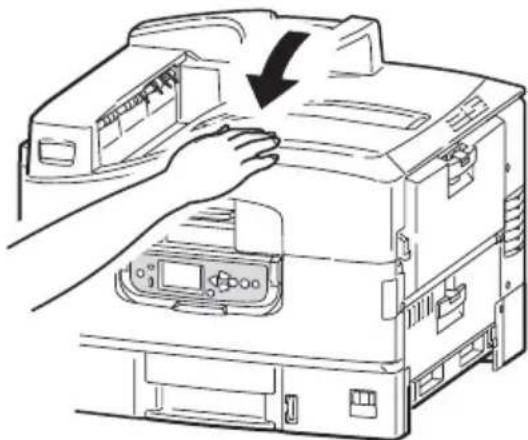

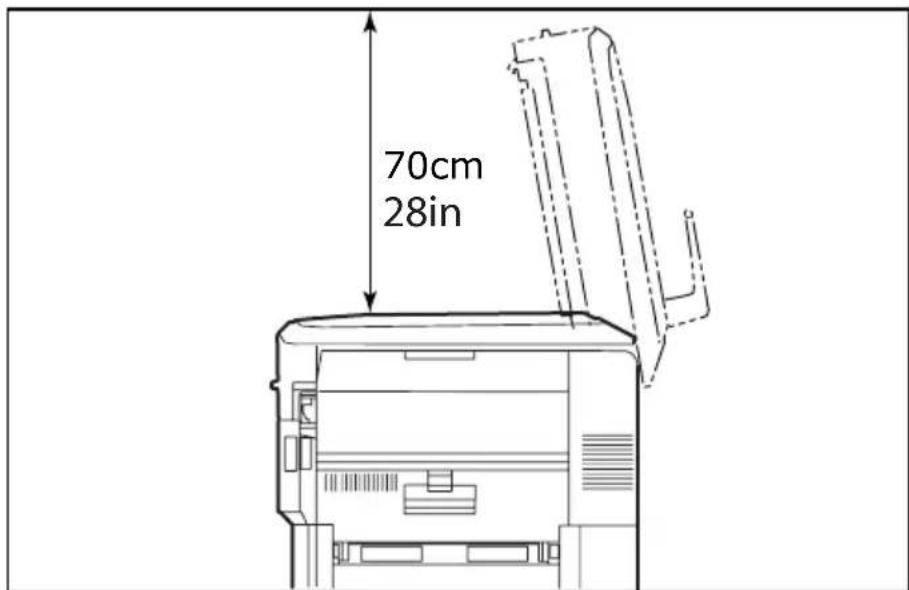

CAPOT SUPÉRIEURPour ouvrir le capot supérieur, Serrez la poignée (1) pour libérer le verrou et levez le capot.Pour fermer le capot supérieur, appuyez doucement (1) jusqu'à ce que le capot s'arrête à mi-distance puis plus fort (2) pour fermer complètement le capot. Assurez-vous que la capot est correctement fermé.
2Guide de l’utilisateur C9600 > 19
DENTIFICATION DES PRINCIPAUX ÉLÉMENTS Les éléments importants de l'imprimante sont identifiés sur les graphiques suivantes.
1. Bras de retenue du papier
2. Capot supérieur (empileuse face en dessous)
3. Bac MF (bac multifonction)
4. Capot latéral du bac 1
5. Identification du format de papier
8. Panneau de commandes
9. Poignée du capot supérieur
9Guide de l’utilisateur C9600 > 20
10. Empileuse face en dessous

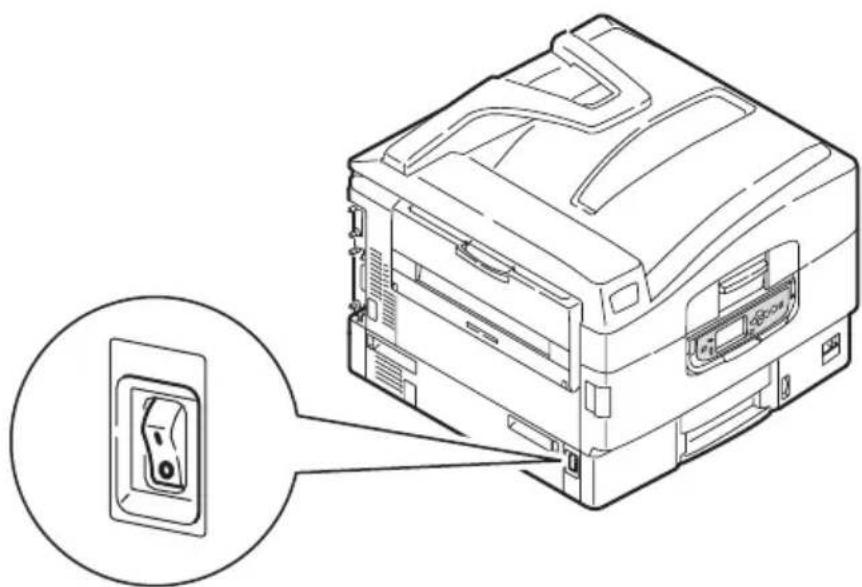

11. Interrupteur (marche/arrêt)
12. Empileuse face en dessus
12Guide de l’utilisateur C9600 > 21
13. Unité d'interface
14. Interface réseau
16Guide de l’utilisateur C9600 > 22
19. Tambour d'image et cartouche de toner (cyan)
20. Tambour d'image et cartouche de toner (magenta)
21. Tambour d'image et cartouche de toner (jaune)
22. Tambour d'image et cartouche de toner (noir)
26Guide de l’utilisateur C9600 > 23
28. Poignée de tambour
OGICIELS FOURNIS CD-ROM : > Pilotes Contient des pilotes, des utilitaires et des logiciels réseau. > Documentation Contient la documentation sous forme électronique expliquant comment utiliser l'imprimante pour vous tâches quotidiennes. > Logiciel Monaco Contient le logiciel de profils de couleurs (documenté séparément).
29Guide de l’utilisateur C9600 > 24
PAPIER Votre imprimante acceptera une diversité de supports d'impression, y compris une gamme de grammages et de formats de papier, de transparents et d'enveloppes. Cette section fournit des conseils généraux sur un choix de supports et explique comment utiliser chaque type. Vous obtiendrez une performance optimale en utilisant du papier 20 – 24 livres (75 – 90 g/m²) conçu pour les photocopieurs et les imprimantes laser. Utilisez de préférence : > OKI® Bright White, 14,5 kg > HammerMill® Laser Print Radiant, blanc, 10,9 kg > Xerox® 4024, 9 kg L’utilisation de papier très gaufré, ou de papier grenu, très rugueux n’est pas recommandée. Le papier pré-imprimé peut être utilisé mais l’encre ne doit pas causer de maculages lors de son exposition à la haute température de l’unité de fusion lors de l’impression. Les enveloppes ne doivent pas être tordues, enroulées ou avoir subi toute autre déformation. Elles doivent comporter également des rabats rectangulaires dont la colle reste intacte lorsqu’elle est soumise à la fusion par pression du cylindre chaud qu’utilise ce type d’imprimante. Les transparents doivent être conçus pour les photocopieurs et les imprimantes laser. En particulier, évitez les transparents de bureau conçus pour une utilisation manuelle avec des marqueurs indélébiles. Ils fondraient dans l'unité de fusion et causeraient des dommages. Les étiquettes doivent être également adaptées aux photocopieurs et imprimantes laser, dans lesquels la feuille de support des étiquettes est entièrement couverte d'étiquettes. Les autres types d'étiquettes risquent d'abîmer l'imprimante, étant donné que les étiquettes se décolleraient durant l'impression. Utilisez de préférence : > étiquettes Avery blanches pour imprimante laser 7162, 7664, 7666 (A4) ou 5161 (Lettre)Guide de l’utilisateur C9600 > 25
PAPIER Le tableau suivant indique des paramètres papier pour les bacs d'alimentation (bac 1 à bac 5 (en partant du haut) et bac MF) et les zones de sortie (empileuse face en dessous et empileuse face en dessus).
TYPE FORMAT POIDS ALIMENTA-
TION/ SORTIE Papier ordinaire A3, A3 Nobi, A3 Wide, A4, A5, A6, B4, B5, Lettre, Légal 13, Légal 13.5, Légal 14, Executive, Tabloïd, Tabloïd Extra 17 – 57 lb N'importe quel bac N'importe quelle empileuse Personnalisé l : 3,94 – 12,91 pouces L : 5,82 – 18 pouces 17 – 57 lb N'importe quel bac Empileuse face en dessus Personnalisé l : 3,12 – 12,91 pouces L : 3,54 – 18 pouces 15 – 71 lb BacMF Empileuse face en dessus Bannière l : Lettre en largeur L : 18 – 48 pouces 34 lb recommandé BacMF Empileuse face en dessus Index : 3 x 5 pouces 15 – 71 lb BacMF Empileuse face en dessus Carte postale – – Bac 1 ou bac MF Empileuse face en dessusGuide de l’utilisateur C9600 > 26
Le bac 1 est le bac d'alimentation standard et peut contenir jusqu'à 530 feuilles de papier de 20 lb (75 g/m²). Il est possible d'ajouter des bacs en option, pour un total de cinq, et ainsi obtenir une capacité totale de 2650 feuilles de papier de 20 lb (75 g/m²). Si du papier de format identique est chargé dans un autre bac (par exemple le bac 2 ou le bac MF), vous pouvez faire en sorte que l'imprimante bascule automatiquement vers l'autre bac quand le bac en cours n'a plus de papier. Cette fonction peut être activée par les paramètres des pilotes lorsque vous imprimez à partir d'une application Windows ou via une option de menu si vous utilisez d'autres applications. Enveloppe 4,72 x 9,25 pouces 3,54 x 8,07 pouces 9,25 x 4,72 pouces 9,25 x 4,13 pouces 9,45 x 13,07 pouces 8,50 x 10,91 pouces 4,69 x 7,76 pouces 8,27 x 11,69 pouces23 lb BacMFEmpileuse face en dessus12,76 x 9,02 pouces 9,02 x 6,38 pouces 8,66 x 4,33 pouces 8,88 x 3,88 pouces 9,5 x 4,13 pouces 7,5 x 3,88 poucesBasé sur du papier de 24 lbÉtiquettes A4, Lettre, B5 0,004 – 0,008 poucesBacMFEmpileuse face en dessusTransparentsPapier brillantA4, Letter 0,004 pouces Bac 1 ou bac MFEmpileuse face en dessus
TYPE FORMAT POIDS ALIMENTA-
TION/ SORTIEGuide de l’utilisateur C9600 > 27
Le bac multifonction est utilisé pour les formats de support autres que ceux des bacs standard, avec des grammages plus élevés et des supports spéciaux. Le bac multifonction peut accepter les mêmes formats de supports que les bacs standard, mais avec un grammage pouvant atteindre 71,3 lb (268 g/m²). Pour les papiers très lourds, utilisez l'empileuse face en dessus. Ainsi, le parcours du papier dans l'imprimante est pratiquement droit. Le bac mutifonction permet d'utiliser des largeurs de papier dès 3 pouces (76,2 mm) et des longueurs jusqu'à 47,24 pouces (1200 mm). Pour imprimer des bannères, les tailles recommandées sont Lettre en largeur, 35,43 pouces et 47,24 pouces en longueur et un grammage de 34 lb (128 g/m²). Utilisez le bac multifonction pour l'impression d'enveloppes et de transparents. Il est possible de charger 100 feuilles de transparents ou 25 enveloppes à la fois, sous réserve d'une profondeur d'empilage maximum de 1 pouce. Chargez le papier et les transparents avec la face à imprimer vers le haut et le bord supérieur dans l'imprimante. N'utilisez pas la fonction duplex (impression recto-verso) pour les transparents.
DESSOUS L'empileuse face en dessous située dans la partie supérieure de l'imprimante peut contenir jusqu'à 500 feuilles de papier standard de 20 livres (80 g/m²) et accepter du papier de 17 – 57 livres (64 – 216 g/m²). Les pages imprimées dans l'ordre de lecture (page 1 en premier) sont triées dans l'ordre de lecture (dernière page au-dessus, face vers le bas).
DESSUS L'empileuse face en dessus doit être ouverte et il convient de tirer la rallonge du bac lorsque l'empileuse doit être en service. (Que l'empileuse face en dessus soit ouverte ou fermée, le paramètre Face en dessous dirigera les documents vers l'empileuse face en dessous.)Guide de l’utilisateur C9600 > 28 L’empileuse face en dessus peut contenir 250 feuilles de 20 livres (80 g/m²) de papier standard et peut accepter du papier de 71,3 livres (268 g/m²). Utilisez toujours cette empileuse et le dispositif d’alimentation multi-usages pour le papier dont le grammage dépasse 57 livres (216 g/m²).
Cette option offre une impression recto verso automatique sur le papier ordinaire provenant des bacs 1 – 5 ou du bac MF. Les formats de papier corrects sont A6, A5, B5, B5LEF, Executive, A4, A4LEF, Letter, LetterLEF, Legal 13 in, Legal 13.5 in, Legal 14 in, B4, Tabloïd, Tabloïd Extra, A3, A3 Wide, A3 Nobi, Personnalisé (3,9 – 12,9 pouces de large, 5,8 –18 pouces de long), avec des grammages de 20 – 32 livres (75 – 120 g/m²).
Le bac 1 est utilisé dans l'exemple suivant.
2. Appuyez sur la butée arrière de papier (1) et ajustez-la au
format de papier requis. 1Guide de l’utilisateur C9600 > 29

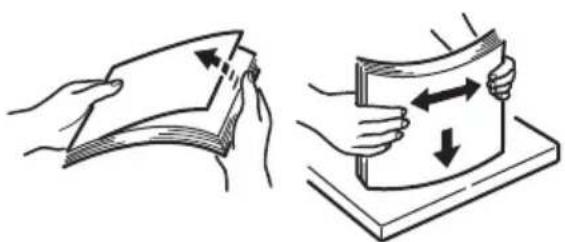

3. Déployez en éventail le papier à charger puis tapotez les
bords de la pile de papier sur une surface plane pour aligner les feuilles.
4. Chargez le papier (face vers le bas et bord supérieur vers
la droite pour le papier à en-tête), appuyez sur la patte (2) du guide de papier et ajustez les guides (3) pour qu'ils s'accolent au papier. Pour éviter les bourrages de papier : > Ne laissez aucun espace entre le papier, les guides du papier et la butée arrière. > Ne remplissez pas trop le bac à papier. La charge du bac dépend du type de papier. > N’y placez pas de papier abîmé. > Ne chargez pas de papier de différents formats ou types.
3Guide de l’utilisateur C9600 > 30

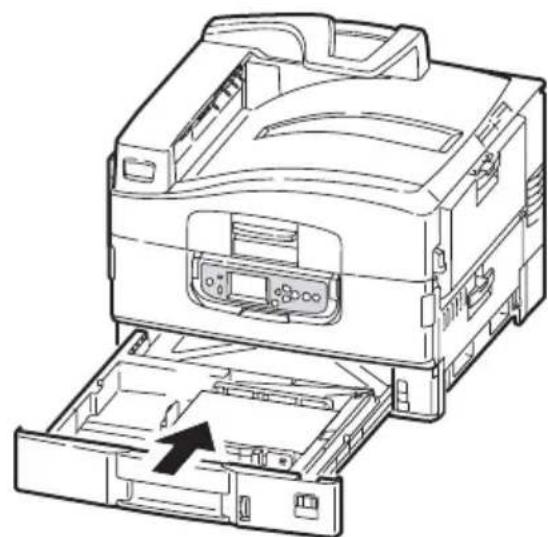

5. Repoussez doucement le bac dans l'imprimante.

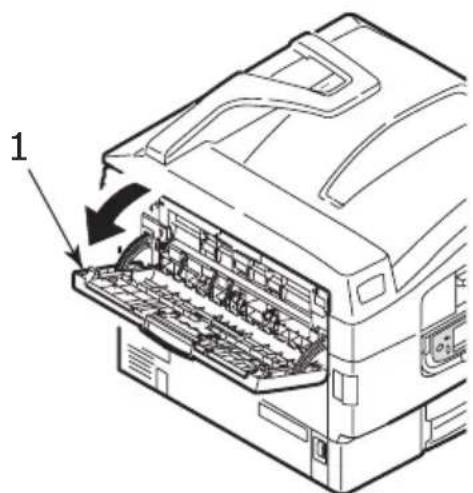

1. Serrez la poignée (1) et ouvrez le bac multifonction.
1Guide de l’utilisateur C9600 > 31
2. Déployez la partie de support de papier et sortez les
supports de rallonge (2).

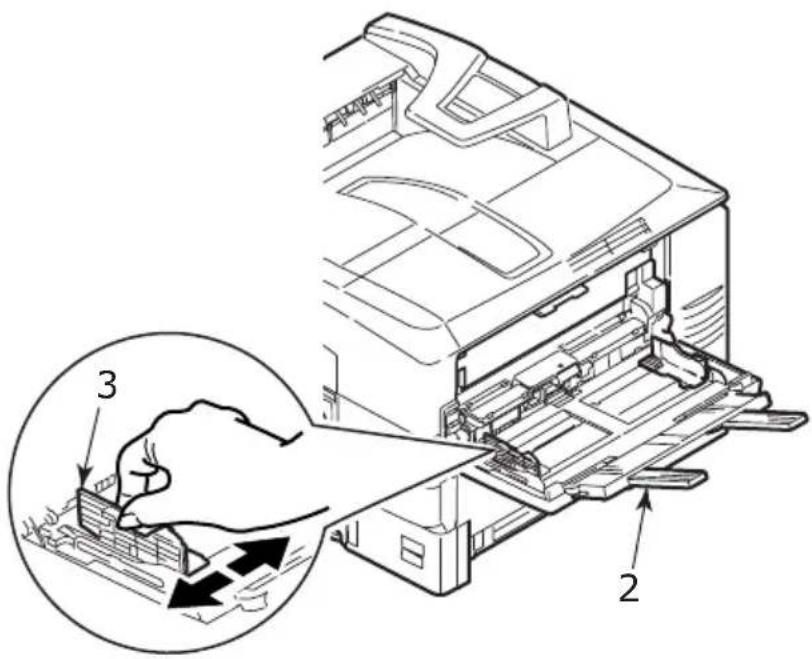

3. Ajustez les guides du papier (3) au format du papier
4. Déployez en éventail le papier à charger puis tapotez les
bords de la pile de papier sur une surface plane pour aligner les feuilles.
5. Chargez le papier.
> Pour l’impression resto sur du papier à en-tête, chargez le papier dans le bac multifonction, face pré- imprimée en dessus, avec le bord supérieur dans l’imprimante.
3Guide de l’utilisateur C9600 > 32 > Pour l'impression recto verso (duplex) sur du papier à en-tête, chargez le papier dans le bac multifonction, face pré-imprimée en dessus, avec le bord supérieur à l'opposé de l’imprimante. (L'unité duplex doit être installée pour cette fonction.) > Les enveloppes doivent être insérées face vers le haut, avec le bord long dans l'imprimante. N'utilisez pas l'impression recto verso sur les enveloppes. > Ne laissez aucun espace entre le papier et les guides. > Ne dépassez pas la charge du papier avoisinant 230 feuilles, 100 transparents ou 25 enveloppes. La profondeur maximale de la pile de papier est de 1 pouce.Guide de l’utilisateur C9600 > 33

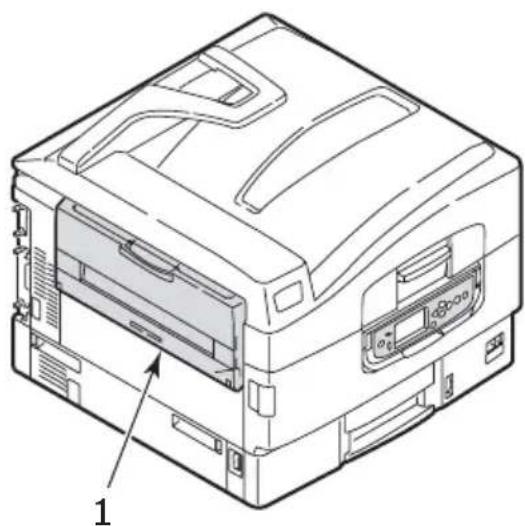

TILISATION DES EMPILEUSES Empileuse face en dessous Quand l'empileuse face en dessous (1) sur le côté gauche de l'imprimante est fermée (sa position normale), le papier est éjecté vers l'empileuse face en dessous en haut de l'imprimante. Empileuse face en dessus Le chemin de sortie face en dessus est utilisé pour le papier lourd (papier cartonné etc.), les enveloppes, les transparents et les étiquettes.
1. Ouvrez l'empileuse (1).
1Guide de l’utilisateur C9600 > 34
2. Sortez le support de papier (2).
3. Fates pivoter la rallonge du support de papier (3).
3Guide de l’utilisateur C9600 > 35

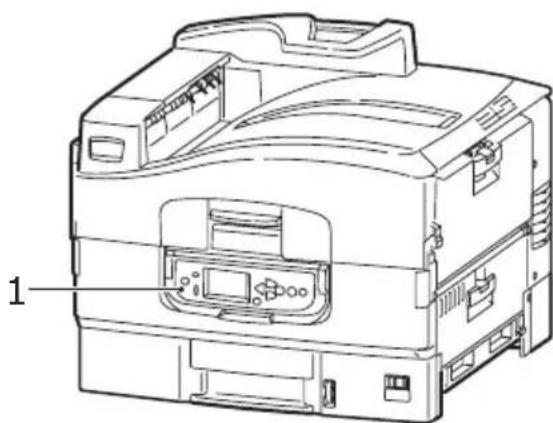

COMMANDES Il est possible de pivoter le panneau de commandes de 90° (maximum) vers le haut depuis sa position de base (1), selon la position la plus confortable.

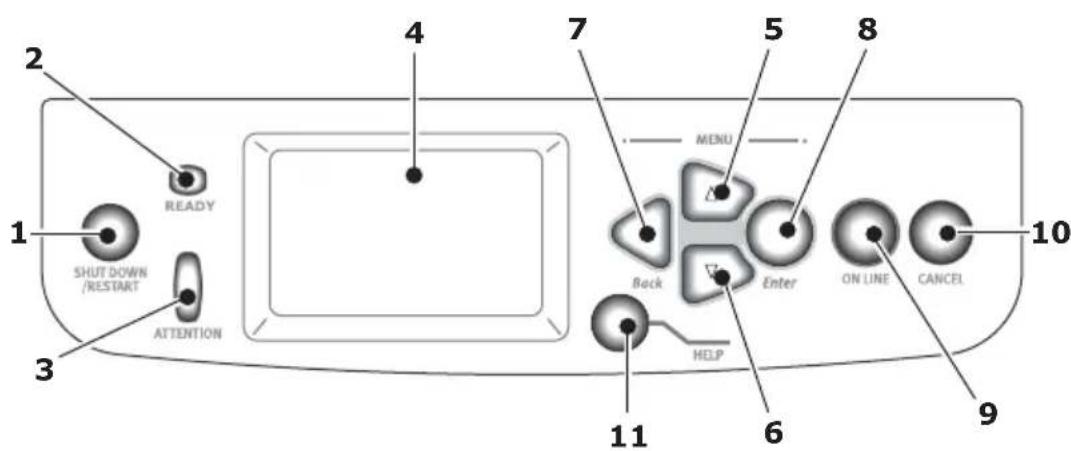

VOYANTS Les composants du panneau de commandes sont identifiés et décrits brièvement ci-après :1. Bouton Arrêt/RedémarrageAppuyez sur ce bouton plus de 2 secondes pour arrêter le logiciel. Vous pouvez ensuite appuyer de nouveau sur ce bouton pour redémarrer ou utiliser l'interrupteur Power pour éteindre complètement l'imprimante.
11Guide de l’utilisateur C9600 > 36
Allumé : indique que l'imprimante est prête à imprimer Clignotant : indique le traitement de données d'impression Éteint : indique l'incapacité de recevoir des données (hors connexion)
Éteint : indique un fonctionnement normal Clignotant : indique la présence d'erreur(s) n'empêchant pas l'impression Allumé : indique la présence d'erreur(s) empêchant l'impression
Il affiche l'état et les informations de configuration pour l'imprimante et des aides dans la langue que vous avez choisie
5. Bouton Flèche Haut
Permet de passer en mode Menu et de faire défiler vers le haut la liste des options de menu
6. Bouton Flèche Bas
Permet de passer en mode Menu et de faire défiler vers le bas la liste des options de menu
Retourne à l'option de menu précédente, du niveau supérieur
Permet de passer en mode Menu et de sélectionner l'option en surbrillance dans le panneau écran
Permet de basculer entre l'état En ligne (l'imprimante est prête à recevoir des données) et hors ligne (l'imprimante n'est pas prête à recevoir des données)Guide de l’utilisateur C9600 > 37
Annule la tâche d'impression en cours
Fournit un complément de données en texte ou en image à ce qui est affiché sur le panneau écran
PANNEAU LCD Il existe quatre types de messages sur le panneau d'affichage : > informations sur l'état > Informations sur les menus (fonctions) > informations sur la configuration > informations d'aide
ÉTAT Les informations sur l'état correspondent aux trois états de l'imprimante : Pour l'état Information, par exemple en veille ou impression en cours, l'imprimante peut traiter des tâches d'impression. Pour l'état Avertissement, l'imprimante a rencontré un problème mineur mais reste à même de traiter les tâches d'impression. Pour l'état Erreur, l'imprimante a rencontré un problème et ne peut pas continuer l'impression sans l'intervention de l'utilisateur et l'élimination du problème. Les deux lignes supérieures du panneau d'affichage indiquent l'état de l'imprimante. Le bas du panneau d'affichage présente normalement un graphique de l'utilisation du toner.Guide de l’utilisateur C9600 > 38
Il existe trois types d'informations sur les menus (fonctions) : Menus utilisateur : ouverts en appuyant sur le bouton Entrée, la flèche Haut ou la flèche Bas du panneau de commandes. Ces menus permettent à l'utilisateur moyen d'effectuer différents paramétrages du fonctionnement de l'imprimante. Menu administrateur : ouverts en appuyant sur le bouton Entrée plus de 2 secondes tout en mettant l'imprimante sous tension (y compris Redémarrer). Destinés aux administrateurs et aux utilisateurs avertis. Limitent les modifications que les utilisateurs normaux peuvent effectuer via les menus utilisateur. Menu de maintenance du système : ouverts en appuyant simultanément sur la flèche Haut et la flèche Bas pendant plus de 2 secondes tout en mettant l'imprimante sous tension (y compris Redémarrer). Destiné au personnel d'assistance pour permettre de définir des configurations et des fonctions spéciales.
CONFIGURATION Les informations sur la configuration fournissent par exemple les versions des microprogrammes internes. Il est possible de faire défiler les options des menus de chaque niveau en déplaçant la surbrillance à l'aide des boutons flèche Haut/flèche Bas et de sélectionner une option en surbrillance à ce niveau en appuyant sur Entrée. Quand vous sélectionnez le menu du niveau le plus bas, vous pouvez modifier son paramètre en sélectionnant la valeur en surbrillance requise dans une liste ou en entrant une valeur numérique. Dans d'autres cas, vous pouvez afficher ou imprimer les informations de configuration de l'impression.
IDE Quand une erreur s'est produite, appuyez sur le bouton Aide. Des informations s'affichent alors pour vous permettre de corriger l'erreur.Guide de l’utilisateur C9600 > 39
PANNEAU LCD Les messages du panneau écran , complétés le cas échéant par les messages d'Aide, sont supposés être clairs. Vous trouverez plus d'informations sur les messages les plus courants dans l'« Annexe A – Messages » à la page 104.
TILISATION DES MENUS NOTE Les détails des menus sont donnés dans l'« Annexe B – Système de menus » à la page 106 pour référence. Les boutons Entrée, Flèche Haut, Flèche Bas et Précédent permettent de vous déplacer dans les menus de l'imprimante. Vous pouvez ajuster les paramètres (p. ex. définir le format de papier pour le bac 1) ou afficher des informations (p. ex. la quantité restante d'un consommable). Bon nombre de ces paramètres peuvent être (et le sont souvent) écrasés par ceux des pilotes d'imprimante de Windows. Toutefois, il est possible de laisser certains paramètres des pilotes sur "Paramètre de l'imprimante", les paramètres entrés dans ces menus de l'imprimante sont alors utilisés par défaut. Les étapes à suivre pour utiliser ces menus sont généralement les suivantes :
1. Assurez-vous que le panneau écran indique que
l'imprimante est prête à imprimer.
2. Entrez dans le mode Menus utilisateur en appuyant sur le
bouton Entrée, la flèche Haut ou la flèche Bas et plusieurs fois sur ces deux dernières mettre en surbrillance le menu souhaité dans la liste.
3. Appuyez sur le bouton Entrée pour sélectionner ce menu.
4. Appuyez sur la flèche Haut ou la flèche Bas plusieurs
fois afin de mettre en surbrillance l'option désirée.
5. Appuyez sur le bouton Entrée pour sélectionner cette
6. Appuyez sur la flèche Haut ou la flèche Bas plusieurs
fois afin de mettre en surbrillance la valeur désirée.Guide de l’utilisateur C9600 > 40
7. Appuyez sur le bouton Entrée pour sélectionner cette
Valeur. (Si vous configurez un paramètre, vérifiez qu'un astérisque (*) apparaît à côté de la valeur de paramètre sélectionnée.)
8. Appuyez sur le bouton Online pour quitter le mode Menus
et revenir à l'état Prêt à imprimer. Reportez-vous à la section « Mise en route » à la page 41 et à l'« Annexe B – Système de menus » à la page 106 pour des exemples d'utilisation des menus.Guide de l’utilisateur C9600 > 41
ROUTE Cette section fournit des informations pour permettre de vous familiariser avec votre imprimante.
IMPRIMANTE Vérifiez que vous avez assez d'espace pour atteindre :> autour de votre imprimante : 60cm 60cm 20cm 8in 100cm 40in 24in24inGuide de l’utilisateur C9600 > 42> au-dessus de votre imprimante :

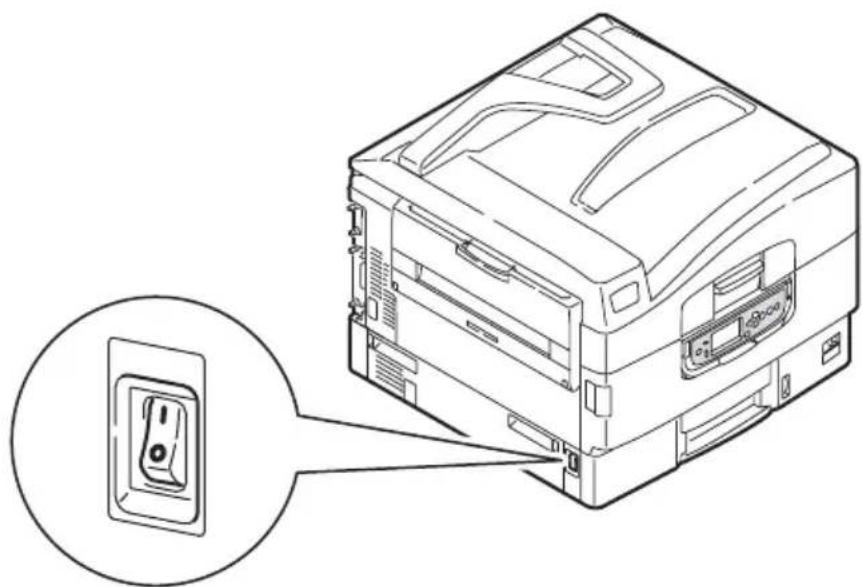

RRÊT Aucun disque dur installé1. Si AUCUN disque dur n'est installé, utilisez le bouton Marche/Arrêt. 70cm 28inGuide de l’utilisateur C9600 > 43 Disque dur installé
1. Si votre imprimante possède un disque dur, appuyez sur
le bouton Arrêt/Redémarrage (1) du panneau de commandes pendant plus de 2 secondes pour lancer le processus d'arrêt.
2. Lorsque le panneau d'affichage indique que vous pouvez
soit éteindre soit redémarrer l'imprimante, utilisez le bouton Marche/Arrêt pour éteindre l'imprimante. 1Guide de l’utilisateur C9600 > 44
MARCHE NOTE Si le panneau d'affichage indique que vous pouvez éteindre ou redémarrer l'imprimante, appuyez sur Arrêt/Redémarrage pour allumer l'imprimante.
1. Si l'imprimante est éteinte (hors tension), utilisez le
bouton Marche/Arrêt pour l'allumer.
AFFICHAGE Pour changer la langue apparaissant à l'écran et utilisée pour les rapport :
1. Assurez-vous que le panneau écran indique que
l'imprimante est prête à imprimer.
2. Entrez dans le mode Menus en appuyant sur la flèche
Haut ou la flèche Bas plusieurs fois mettre en surbrillance Menus.
3. Appuyez sur le bouton Entrée pour sélectionner Menus.
4. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois mettre en surbrillance Configuration système.
5. Appuyez sur le bouton Entrée pour sélectionner
Configuration système.Guide de l’utilisateur C9600 > 45
6. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Langue.
7. Appuyez sur le bouton Entrée pour sélectionner Langue.
8. Appuyez sur la flèche Haut ou la flèche Bas plusieurs
fois afin de mettre en surbrillance la langue désirée.
9. Appuyez sur le bouton Entrée pour sélectionner cette
langue. Vérifiez qu'un astérisque (*) apparaît à côté de la langue sélectionnée.
10. Appuyez sur le bouton Online pour quitter le mode Menus
et revenir à l'état Prêt à imprimer.
ONTRÔLE DES PARAMÈTRES ACTUELS Procédez comme suit pour générer un rapport de configuration afin de vous assurer que votre imprimante est correctement configurée.
1. Vérifiez qu'il y a du papier Lettre dans le Bac 1 (à utiliser
pour cette opération).
2. Assurez-vous que le panneau écran indique que
l'imprimante est prête à imprimer.
3. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Imprimer Infos.
4. Appuyez sur le bouton Entrée pour sélectionner Imprimer
5. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Configuration.
6. Appuyez sur le bouton Entrée pour sélectionner
7. Appuyez sur le bouton Entrée pour exécuter la
commande, un document Configuration s'imprime.
8. Une fois qu'elle a imprimé le document de configuration,
l'imprimante retourne à l'état Prêt à imprimer.Guide de l’utilisateur C9600 > 46
9. Vous pouvez utiliser ce document pour vérifier la
configuration de votre imprimante. Les valeurs système et les accessoires installés sont listés en haut de la première page, suivis des valeurs d'état et des paramètres.
CONNEXION Votre imprimante est équipée de plusieurs interfaces de données : > Parallèle – Pour une connexion directe à un PC. Ce port nécessite un câble parallèle (conforme IEEE 1284) bi- directionnel. > USB – Pour une connexion à un PC exécutant Windows 98 ou une version supérieure (autre que Windows 95 mis à niveau vers Windows 98), ou Macintosh. Ce port requiert un câble compatible avec USB version 2.0 ou une version supérieure. Le fonctionnement d'une imprimante n'est pas garanti si un périphérique compatible USB est connecté en même temps que d'autres machines compatibles USB. Lors de la connexion de plusieurs imprimantes du même type, elles s'affichent sous la forme *****, ***** (2), ***** (3), etc. Ces numéros dépendent de l'ordre de connexion ou de mise sous tension de chaque imprimante. > Ethernet – Pour connexion par câbles réseau. NOTE Les câbles d'interface ne sont pas fournis avec l'imprimante.Guide de l’utilisateur C9600 > 47
1. Éteignez l'imprimante et l'ordinateur.
2. Connectez un câble parallèle entre l'imprimante et
3. Allumez l'imprimante puis l'ordinateur.
PORT USB Ne connectez pas encore le câble USB. Vous serez invité à connecter le câble USB lorsque vous exécuterez le CD-ROM de pilotes. Si vous connectez votre imprimante directement à un ordinateur non raccordé à un réseau, continuez à la section intitulée "Pilotes d'imprimante".Guide de l’utilisateur C9600 > 48
1. Éteignez l'imprimante et l'ordinateur.
2. Retirez le capot protecteur du connecteur réseau sur
3. Connectez un câble Ethernet entre l'imprimante et un
concentrateur Ethernet.Guide de l’utilisateur C9600 > 49
4. Allumez l'imprimante puis l'ordinateur.
Si votre imprimante est installée en tant qu'imprimante réseau, reportez-vous à la section correspondante du Guide d'installation des logiciels et le Guide de configuration pour en savoir plus sur la configuration de la connexion réseau avant d'installer les pilotes de l'imprimante. NOTE Les compétences d'un administrateur sont nécessaires lors de l'installation d'une connexion réseau.
PILOTES Pour apprendre comment installer les pilotes et les autres logiciels, reportez-vous à la brochure Installation des logiciels.Guide de l’utilisateur C9600 > 50
IMPRIMANTE Pour tout savoir sur l'utilisation de l'imprimante et de tous ses accessoires en option, et imprimer vos documents efficacement, reportez-vous au Guide d'impression.Guide de l’utilisateur C9600 > 51
MAINTENANCE Cette section explique comment remplacer les consommables et les éléments de maintenance en cas de besoin. Pour information, ces éléments ont une durée de vie approximative de : > toner — 15 000 pages Lettre à un taux de couvrage de 5 %. L’appareil est fourni avec un toner dans chaque cartouche d’impression vous permettant d’imprimer 7 500 pages Lettre, dont 1 – 2 000 Lettre sont utilisées pour charger chaque tambour photoconducteur. > Tambour photoconducteur — 30 000 pages Lettre en moyenne > Courroie de transfert — Environ 100 000 pages Lettre. > Unité de fusion — Environ 100 000 pages Lettre.
MAINTENANCE Vous pouvez à tout moment contrôler la quantité de consommables/d'éléments de maintenance restante à l'aide des menus appropriés. Par exemple, entrez dans le système de menus et suivez le chemin : Configuration>Durée vie consomables>Toner cyan Le pourcentage de Toner cyan restant est affiché dans l'écran et l'imprimante revient ensuite à l'état Prêt à imprimer.
REMPLACEMENT Le panneau écran affiche des messages indiquant que des consommables/des éléments de maintenance commencent à manquer ou approchent la fin de leur durée de vie, suivis peu de temps après par un message indiquant la nécessité d'un remplacement. Vous devez remplacer l'élément dès que possible après l'affichage de ce message afin d'éviter la baisse de la qualité d'impression. Les galets d'alimentation en papier et les galets d'alimentation du bac multifonction (MF) ne disposent pas de messages d'avertissement. Il est recommandé de les remplacer après environ 120 000 feuilles Lettre.Guide de l’utilisateur C9600 > 52
Tambour photoconducteur, cyan 30 000 pages Lettre en moyenne
Tambour photoconducteur, magenta 30 000 pages Lettre en moyenne
Tambour photoconducteur, jaune 30 000 pages Lettre en moyenne
COMMANDE Unité de fusion 100 000 pages Lettre 120 V : 42931701 230 V : 42931702 Courroie 100 000 pages Lettre 42931601 Bouteille de toner usagé 30 000 pages Lettre en moyenne 42869401Guide de l’utilisateur C9600 > 53
MAINTENANCE Chaque consommable ou élément de maintenance est fourni avec les détails de son installation, offrant ainsi toutes les instructions nécessaires pour le remplacement. Nous vous conseillons de suivre ces instructions attentivement.
ETTOYAGE DES TÊTES LED Il est recommandé de nettoyer les têtes LED : > chaque fois que vous remplacez une cartouche de toner (un composant spécial est fourni avec chaque cartouche de toner de rechange) > si l'impression produit des images fades, des rayures blanches ou des lettres floues Vous pouvez utiliser ce composant de nettoyage ou un chiffon sec et doux pour nettoyer les têtes LED.
ATTENTION ! Utilisez uniquement des consommables Oki d'origine afin de garantir la meilleure qualité et les meilleures performances pour votre matériel. Les produits qui ne sont pas des produits Oki d'origine peuvent altérer les performances de votre imprimante et annuler la garantie. Les spécifications peuvent être modifiées sans préavis. Toutes marques déposées reconnues.Guide de l’utilisateur C9600 > 54
2. Avec un composant de nettoyage ou un chiffon doux,
essuyez en douceur chacune des quatre têtes (1). Déplacez le chiffon comme indiqué, en utilisant à chaque passage une section propre du chiffon. Faites attention à ne pas endommager les gardes (2).
2Guide de l’utilisateur C9600 > 55
PAPIER Nettoyez les galets d'alimentation en papier s'il se produit souvent des bourrages papier.
1. Retirez les objets tels que montres et bracelets et suivez
les étapes correctes pour éteindre l'imprimante, selon qu'elle possède ou non un disque dur.
2. Ouvrez le capot latéral du bac 1 et sortez le plateau du
guide de papier (1). 1Guide de l’utilisateur C9600 > 56
3. Retirez le bac 1 de l’imprimante.
4. En passant par l'espace laissé par le bac 1, essuyez les 3
galets (2) avec un chiffon doux légèrement humide.
5. Replacez le bac 1.
2Guide de l’utilisateur C9600 > 57
6. Replacez le plateau du guide de papier à sa position
originale et refermez le capot latéral du bac 1.
7. Allumez l'imprimante.Guide de l’utilisateur C9600 > 58
1. Éteignez l'imprimante en suivant les procédures correctes,
selon que l'imprimante possède ou non un disque dur.
2. Essuyez la surface de l'imprimante avec un chiffon
légèrement humidifié avec de l'eau ou un détergent neutre.
3. Utilisez un chiffon doux pour sécher la surface de
l'imprimante.Guide de l’utilisateur C9600 > 59
Quand le panneau écran indique que la boîte des déchets de perforation est pleine, videz-la comme suit :

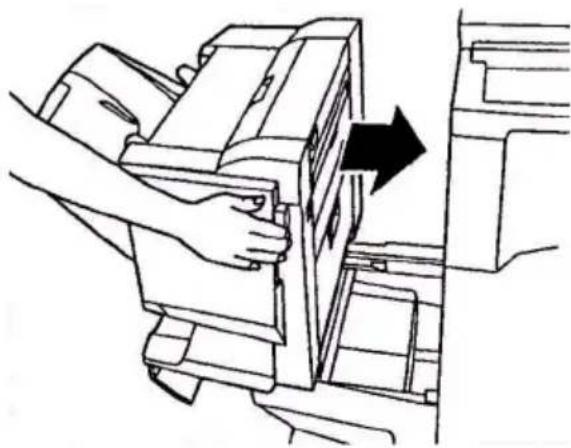

1. Actionnez le levier du Finisseur et écartez-le de
l'imprimante.Guide de l’utilisateur C9600 > 60
2. Sortez la boîte des déchets de perforation en prenant
garde à la maintenir droite pour que rien ne tombe.
3. Jetez les déchets dans un endroit approprié.

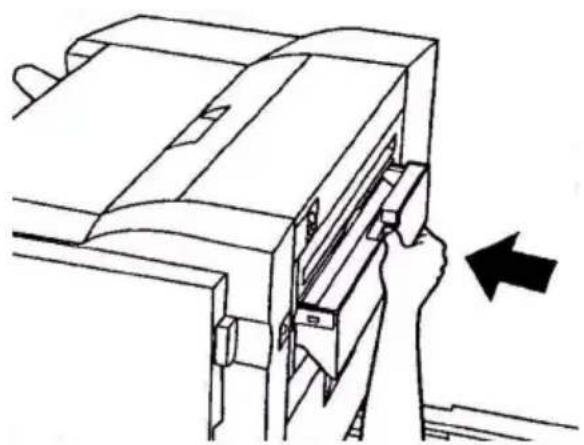

4. Remettez la boîte des déchets de perforation
soigneusement dans le Finisseur.Guide de l’utilisateur C9600 > 61
5. Vérifiez que la boîte des déchets de perforation a été
repositionnée correctement puis repositionnez le Finisseur, en faisant attention à ne pas vous coincer les doigts.Guide de l’utilisateur C9600 > 62
OPTION Cette section décrit les équipements en option pour votre imprimante, qui sont : > une unité duplex (pour l'impression recto verso) (C9600n uniquement) > une mémoire RAM additionnelle > un disque dur (pour la mise en file d'attente et la vérification des documents à imprimer, l'impression directe des documents PDF, les cas où des erreurs d'assemblage se produisent, l'ajout de polices supplémentaires) (C9600n et C9600dn uniquement) > un second et un troisième bac à papier (pour augmenter la capacité en papier) > un chargeur haute capacité (équivalent à trois bacs à papier) (C9600n, C9600dn et C9600hdn uniquement) NOTE
1. Les configurations des bacs sont : Bac 1 seul, Bac 1 + 2nd
bac, Bac 1 + 2nd bac + 3rd bac, Bac 1 + HCF, Bac 1 + 2nd bac + HCF
2. La C9600hdtn possède déjà un chargeur haute capacité et
ne peut donc accueillir qu'un seul bac supplémentaire (pour donner le maximum de cinq). > une capacité de réseau LAN sans fil ; > le Finisseur (pour agrafer la sortie de l'imprimante) ; > une unité Perforations (étend la fonctionnalité du Finisseur)Guide de l’utilisateur C9600 > 63
Disque dur 70050501 Second, troisième bac de papier 42831301 Chargeur haute capacité (HCF) 42831501 Carte LAN sans fil 70050101 Finisseur : 4 bacs 5 bacs
Unité Perforations du Finisseur : 2-3 trous 42872902Guide de l’utilisateur C9600 > 64
PLACE DES ACCESSOIRES Chaque consommable (à l'exception du Finisseur) est fourni avec sa propre documentation, qui offre toutes les instructions nécessaires pour la mise en place. Nous vous conseillons de suivre ces instructions attentivement. Après l'installation, imprimez un plan des menus (document de Configuration) pour vérifier que l'installation a réussi. NOTE L'unité Finisseur et Perforations doit être installée par un ingénieur autorisé. Pour les accessoires suivants, vous devez paramétrer correctement le(s) pilote(s) de votre imprimante : > unité duplex > bac(s) de papier > Finisseur Reportez-vous au Guide d'impression pour connaître les détails de la configuration des pilotes.Guide de l’utilisateur C9600 > 65
ÉSOLUTION DES PROBLÈMES Cette section fournit des informations pour vous aider à résoudre les problèmes pouvant apparaître avec votre imprimante. Les paragraphes suivants décrivent les mesures à prendre en cas de bourrage papier et si les résultats d'impression ne sont pas satisfaisants. Les messages du panneau écran relatifs aux bourrages papier et les mesures à prendre sont indiqués dans cette section, mais vous trouverez la liste des autres messages typiques et leurs solutions dans “Annexe A – Messages » à la page 104. OURRAGES PAPIER IMPRIMANTES'il se produit un bourrage papier, un message s'affiche sur le panneau écran du panneau de commandes. Vous pouvez appuyer sur le bouton Aide pour obtenir des instructions pour éliminer le bourrage papier.Pour plus de détails sur l'élimination des bourrages papier, reportez-vous aux paragraphes suivants, qui correspondent aux messages de bourrage papier. UVRIR CAPOT , B OURRAGE PAPIER , C OUV
TTTTTTBac 1, ou l'un des bacs 2 à 5 (le cas échéant), peut apparaître à la place des caractères tttttt du message du panneau écran. Dans cet exemple Bac 1 est utilisé, la procédure est identique pour les autres bacs.1. Serrez la poignée (1) du capot latéral du bac 1 et ouvrez le capot. 1Guide de l’utilisateur C9600 > 66
2. En le tenant par la fixation (2), tournez le guide de papier
3. Retirez soigneusement le papier bourré.
4. Remettez le guide de papier en position et refermez le
capot latéral du bac 1. 2Guide de l’utilisateur C9600 > 67
1. Si le bac MF est ouvert, fermez-le de manière à voir le
couvercle latéral (1).
2. Tirez le levier de dégagement (2) et ouvrez le couvercle
2Guide de l’utilisateur C9600 > 68
3. Retirez soigneusement le papier bourré.
4. Fermez le couvercle latéral.Guide de l’utilisateur C9600 > 69
UVRIR CAPOT , B OURRAGE PAPIER , C APOT SUPÉRIEUR
1. Serrez la poignée (1) du capot supérieur et ouvrez-le.
2. Serrez la poignée (2) et soulevez le tambour.
AVERTISSEMENT Faites attention à ne pas toucher l'unité de fusion, qui est chaude après une impression. 2Guide de l’utilisateur C9600 > 70
3. Retirez soigneusement le papier présent sur la ceinture.
4. Si du papier est bourré dans l'unité de fusion, repoussez le
levier de verrouillage (3) dans la direction indiquée pour libérer l'unité. En la tenant par la poignée, soulevez l'unité de fusion (4) pour la sortir de l'imprimante et placez-la sur une surface plane. AVERTISSEMENT Faites attention à ne pas toucher l'unité de fusion, qui peut être chaude après une impression. Si l'unité de fusion est chaude, attendez qu'elle refroidisse avant d'essayer de retirer un bourrage papier.
3Guide de l’utilisateur C9600 > 71
5. Sortez les leviers de dégagement de bourrage (5) et
retirez le bourrage papier.
6. Replacez soigneusement l'unité de fusion dans
l'imprimante et tournez le levier (6) dans la direction indiquée pour verrouiller l'unité de fusion.
6Guide de l’utilisateur C9600 > 72
7. S'il y a un bourrage papier près de la sortie, ouvrez
l'empileuse face en dessus (7).
8. Ouvrez le capot latéral (sortie de papier) (8) et retirez le
8Guide de l’utilisateur C9600 > 73
9. Fermez le capot latéral (sortie de papier) puis l'empileuse
10. Remettez le tambour (9) en position et assurez-vous qu'il
est verrouillé. 9Guide de l’utilisateur C9600 > 74
11. Fermez le capot supérieur et assurez-vous qu'il est
ERSO , B OURRAGE PAPIER

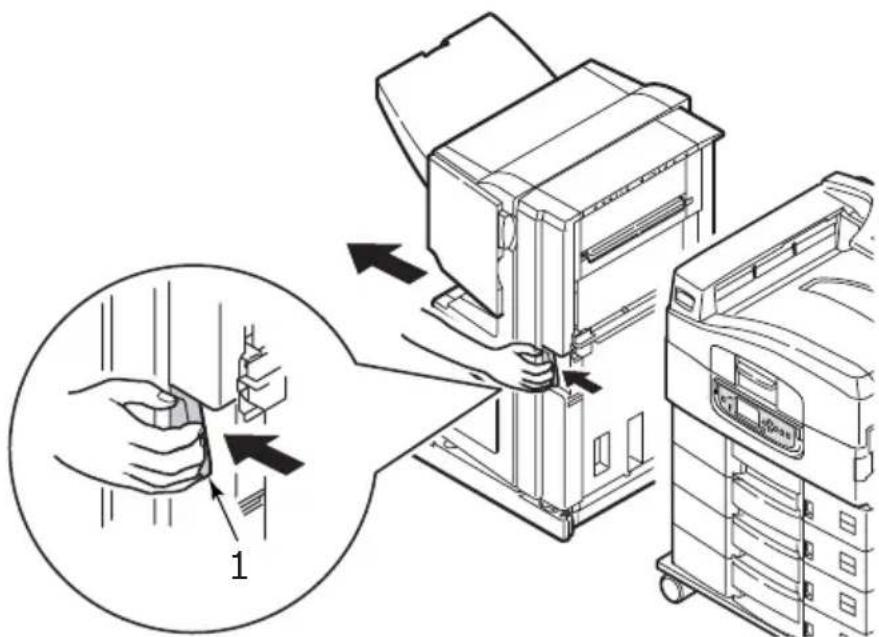

1. Si un Finisseur est ajouté à votre imprimante, actionnez le
levier (1) de l'inverseur pour le séparer de l'imprimante. 1Guide de l’utilisateur C9600 > 75

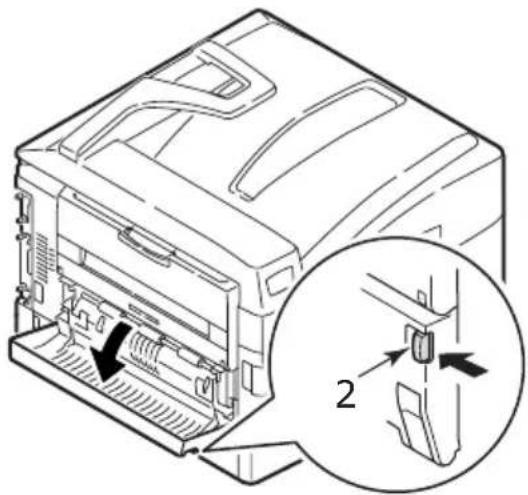

2. Actionnez le bouton de dégagement du capot de l'unité
recto verso (2) et ouvre le capot.

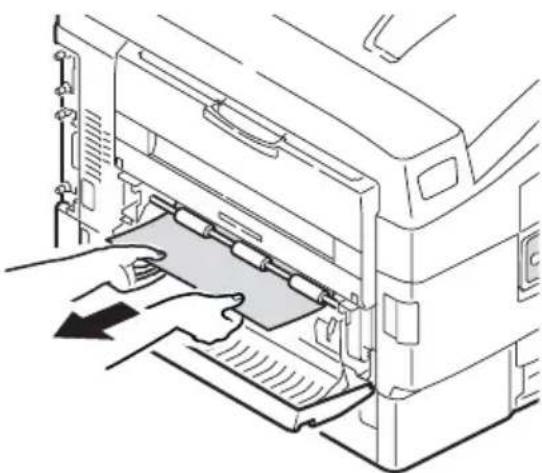

3. Retirez soigneusement le papier bourré.
2Guide de l’utilisateur C9600 > 76

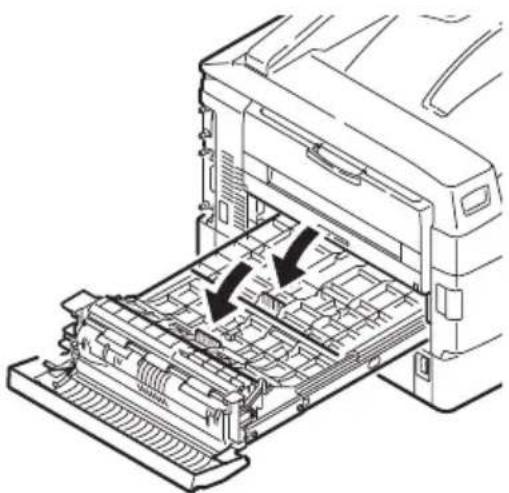

4. Actionnez les leviers (3) et sortez l'unité recto verso.
5. En tenant le capot supérieur avant par la poignée (4),
repoussez-le doucement vers l'intérieur et soulevez-le.
4Guide de l’utilisateur C9600 > 77
6. Retirez le papier bourré.
7. De la même manière, vérifiez s'il y a un bourrage papier
sous le capot supérieur arrière et enlevez-le.Guide de l’utilisateur C9600 > 78
8. Fermez les deux capots.
9. Soulevez le capot avant de l'unité recto verso.Guide de l’utilisateur C9600 > 79

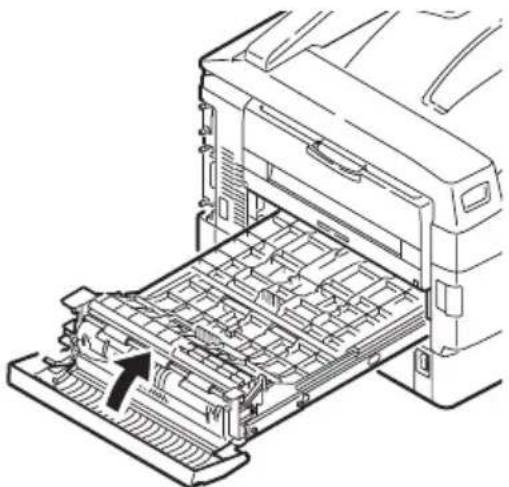

10. Repoussez l'unité recto verso en position.
11. Si vous avez retiré une unité Finisseur pour accéder à
l'unité recto verso, replacez-la.Guide de l’utilisateur C9600 > 80
APIER RESTANT Utilisez le bouton Aide du panneau de commandes de l'imprimante pour vérifier le numéro affiché. Vous en aurez besoin pour enlever le bourrage papier. Les paragraphes suivants expliquent ce que vous devez faire pour chacun des codes numériques indiqués. 591, 592, 593, 599/ 643, 645 ( BOURRAGE PAPIER AUTOUR
1. Enlevez tout le papier à la sortie du Finisseur.Guide de l’utilisateur C9600 > 81

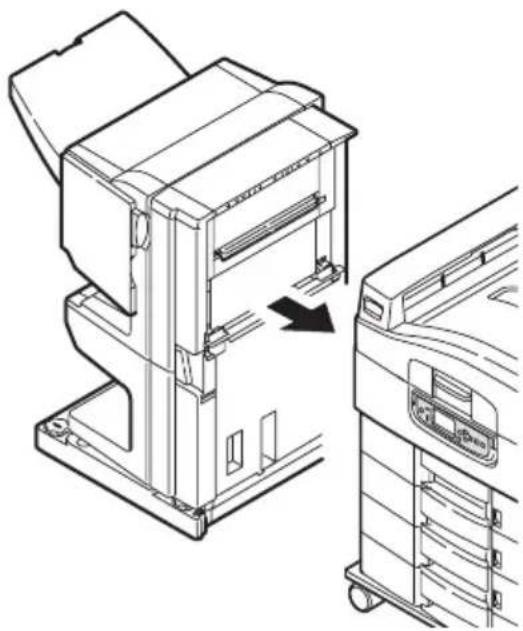

2. Actionnez le levier du Finisseur et écartez-le de
3. Ouvrez le capot supérieur du Finisseur.
1Guide de l’utilisateur C9600 > 82
4. Retirez soigneusement le papier bourré.
5. Fermez le capot du Finisseur.
6. Remettez le Finisseur en position et raccrochez-le à
l'Inverseur.Guide de l’utilisateur C9600 > 83 594, 597, 598, 644, 646 ( BOURRAGE PAPIER DANS
1. Actionnez le levier du Finisseur et écartez-le de

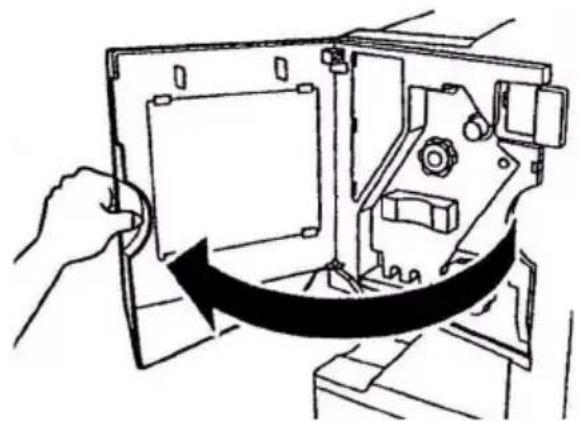

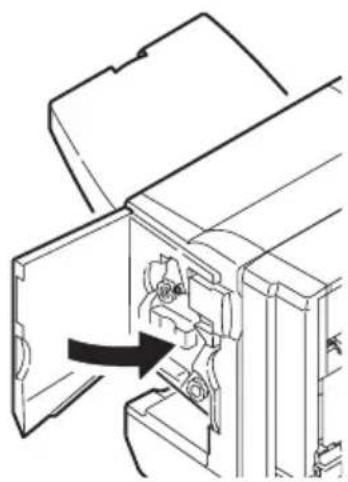

2. Ouvrez le capot avant (2) du Finisseur.
2Guide de l’utilisateur C9600 > 84

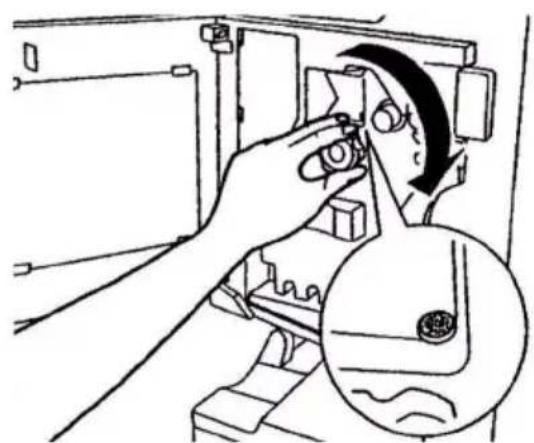

3. Continuez de tourner la molette inférieure (3) dans le
sens des aiguilles d'une montre de manière à sortir complètement le papier bourré.
4. Retirez le papier ainsi éjecté.
5. Fermez le capot avant du Finisseur.
3Guide de l’utilisateur C9600 > 85
6. Ouvrez le capot latéral droit du Finisseur.
7. Retirez soigneusement le papier bourré.
8. Refermez le capot latéral droit du Finisseur.Guide de l’utilisateur C9600 > 86
9. Remettez le Finisseur en position et raccrochez-le à
1. Actionnez le levier du Finisseur et écartez-le de
l'Inverseur. 1Guide de l’utilisateur C9600 > 87
2. Déplacez la languette (2) sur le côté droit du Finisseur
pour l'aligner avec le repère (3).
3. Ouvrez le capot supérieur du Finisseur.
3Guide de l’utilisateur C9600 > 88
4. Retirez soigneusement le papier bourré.
5. Fermez le capot du Finisseur.
6. Remettez le Finisseur en position et raccrochez-le à
l'Inverseur.Guide de l’utilisateur C9600 > 89
1. Actionnez le levier du Finisseur et écartez-le de
2. Serrez la poignée enfoncée (2) et ouvrez le couvercle
latéral gauche de l'Inverseur.
2Guide de l’utilisateur C9600 > 90
3. Retirez soigneusement le papier bourré.
4. Fermez le couvercle latéral gauche de l'Inverseur.
5. Remettez le Finisseur en position et raccrochez-le à
l'Inverseur.Guide de l’utilisateur C9600 > 91
6. Actionnez le levier de l'Inverseur (3) et séparez
l'Inverseur de l'imprimante.
7. Ouvert la porte droite (4) de l'Inverseur.
4Guide de l’utilisateur C9600 > 92
8. Retirez le papier bourré.
9. Fermez la porte du capot latéral droit.Guide de l’utilisateur C9600 > 93
10. Remettez le Finisseur et l'Inverseur en position et
raccrochez-les à l'imprimante.
PAPIER Le tableau suivant récapitule les causes possibles de bourrage papier et propose des méthodes permettant de les éviter.
CAUSE POSSIBLE SOLUTION PROPOSÉE
L'imprimante n'est pas parfaitement horizontale. Placez votre imprimante sur une surface plane et stable. Votre support d'impression est trop léger ou trop lourd. Utilisez le support approprié. Votre support d'impression est humide ou chargé d'électricité statique. Utilisez un support qui a été stocké à des températures et dans des conditions d'humidité appropriées. Votre support d'impression est froissé ou recourbé. Utilisez le support approprié. Vous pouvez utiliser un support que vous avez lissé. Les feuilles de votre support d'impression ne sont pas alignées ensemble. Retirez les feuilles, tapotez-les pour les aligner et rechargez-les. Votre support d'impression n'est pas aligné correctement dans le bac de papier. Ajustez le blocage de papier et les guides du bac ou le guide d'alimentation manuelle sur le bac MF pour aligner correctement le support.Guide de l’utilisateur C9600 > 94
EST PAS SATISFAISANTE Vos enveloppes à imprimer ne sont pas orientées correctement. Ajustez l'orientation selon les besoins. Le galet d'alimentation de votre imprimante est sale. Essuyez le galet avec un chiffon humecté d'eau. Les galets d'alimentation de votre imprimante sont usés. Remplacez les galets. Le grammage ou le type du support est mal paramétré. Sélectionnez les paramètres de menu corrects pour [Grammage papier] et [Type de support].
POSSIBLES MESURES À PRENDRE Des lignes blanches verticales apparaissent sur la page imprimée. La tête de LED est sale. Essuyez la tête de LED avec un composant de nettoyage ou un chiffon doux. Le niveau de toner est faible. Remplacez la cartouche du toner. Des corps étrangers peuvent avoir pénétré dans le tambour. Remplacez le tambour d'image. Le film protecteur de la cartouche du tambour est sale. Essuyez le film avec un composant de nettoyage ou un chiffon doux. Les images imprimées palissent du haut vers le bas. La tête de LED est sale. Essuyez la tête de LED avec un composant de nettoyage ou un chiffon doux. Le niveau de toner est faible. Remplacez la cartouche du toner. Le papier est inadapté pour l'imprimante. Utilisez le papier recommandé.Guide de l’utilisateur C9600 > 95 L'impression est claire. La cartouche de toner n'est pas positionnée correctement. Replacez la cartouche du toner. Le niveau de toner est faible. Remplacez la cartouche du toner. Le papier est humide. Utilisez un papier qui a été stocké à la température et dans des conditions d'humidité appropriées. Le papier est inadapté pour l'imprimante. Utilisez le papier recommandé. L'épaisseur et le type du papier sont incorrects. Définissez une valeur appropriée pour [Grammage papier] et [Type de support] dans la configuration, ou paramétrez une valeur plus élevée pour [Grammage papier]. Vous utilisez du papier recyclé. Définissez une valeur plus élevée pour [Grammage papier] dans les menus. Images parfois plus claires. Des points et des lignes blancs apparaissent sur le document imprimé. Le papier est humide ou sec. Utilisez un papier qui a été stocké à la température et dans des conditions d'humidité appropriées. Des lignes verticales apparaissent. La cartouche du tambour est endommagée. Remplacez le tambour d'image. Le niveau de toner est faible. Remplacez la cartouche du toner.
POSSIBLES MESURES À PRENDREGuide de l’utilisateur C9600 > 96 Des lignes horizontales et des points apparaissent parfois. Quand l'écart est d'environ 94 mm (4 pouces), le tambour (le tube vert) est endommagé ou sale. Essuyez-le doucement avec un chiffon doux. Remplacez la cartouche de tambour si elle est endommagée. Quand l'intervalle est d'environ 42 mm (1,5 pouces), des particules de corps étrangers ont pénétré dans la cartouche du tambour. Ouvrez/fermez le capot supérieur et relancez l'impression. Quand l'intervalle est d'environ 87 mm (3,5 pouces), l'unité de fusion est endommagée. Remplacez l'unité de fusion. La cartouche de tambour a été exposée à la lumière. Remplacez la cartouche si le problème n'est pas résolu. Une zone blanche du papier est légèrement tachée. Le papier contient de l'électricité statique. Utilisez un papier qui a été stocké à la température et dans des conditions d'humidité appropriées. Le papier utilisé est trop épais. Utilisez du papier plus fin. Le niveau de toner est faible. Remplacez la cartouche du toner. Le contour des lettres est flou. La tête de LED est sale. Essuyez la tête avec un composant de nettoyage ou un chiffon doux. Le toner s'enlève quand il est frotté. L'épaisseur et le type de papier sont mal paramétrés. Définissez une valeur correcte pour [Grammage papier] et [Type de support] dans les menus, ou paramétrez une valeur plus élevée pour [Grammage papier]. Vous utilisez du papier recyclé. Définissez une valeur plus élevée pour [Grammage papier] dans les menus.
POSSIBLES MESURES À PRENDREGuide de l’utilisateur C9600 > 97
INISSEUR , B OURRAGE AGRAFEUSE Quand l'affichage indique un bourrage agrafeuse, éliminez le bourrage comme suit :
1. Ouvrez le capot avant du Finisseur.
2. Tournez la molette dans la direction indiquée jusqu'à ce
que l'indicateur en colour apparaisse. Le brillant n'est pas uniforme. L'épaisseur et le type de papier sont mal paramétrés. Définissez une valeur correcte pour [Grammage papier] et [Type de support] dans les menus, ou paramétrez une valeur plus faible pour [Grammage papier].
POSSIBLES MESURES À PRENDREGuide de l’utilisateur C9600 > 98
3. Enlevez le papier en attente d'agrafage dans la section

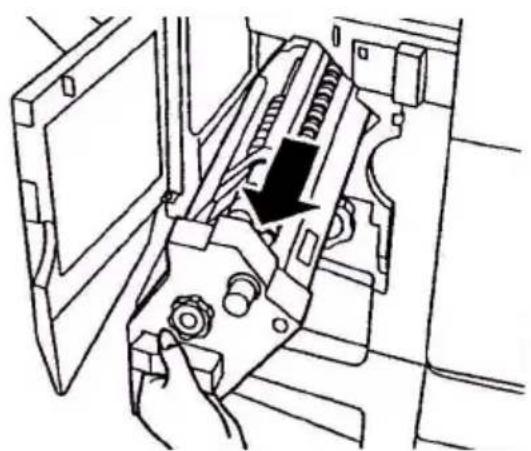

4. Sortez l'unité agrafeuse.
5. Tournez la molette dans la direction indiquée pour avancer
l'agrafeuse.Guide de l’utilisateur C9600 > 99
6. Saisissez les deux côtés de la cartouche d'agrafeuse,
tirez-la vers le haut et retirez-la.
7. Soulevez l'entrée de la cartouche d'agrafeuse.
8. Retirez toutes les agrafes qui ressortent.Guide de l’utilisateur C9600 > 100
9. Remettez l'entrée de la cartouche d'agrafeuse dans sa
10. Replacez la cartouche d'agrafeuse.

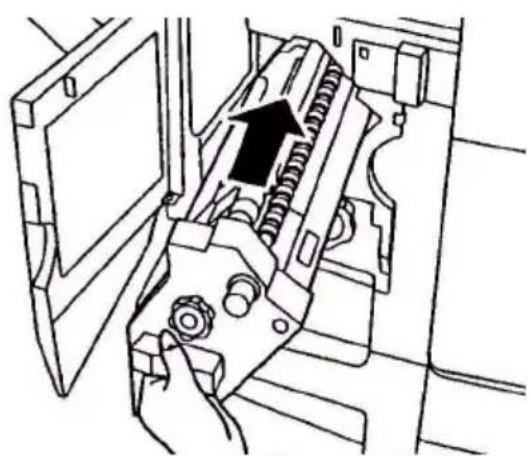

11. Assurez-vous que la cartouche d'agrafeuse est
correctement positionnée dans l'unité puis repoussez l'unité dans son logement.Guide de l’utilisateur C9600 > 101
12. Refermez le capot avant du Finisseur en faisant attention
de ne pas vous coincer les doigts.Guide de l’utilisateur C9600 > 102
Dimensions 25,8x24,4x18,2 pouces (lxPxH) 655x620x462 mm (lxPxH) Poids Sans les options, env. 161 lb (72 kg) Vitesses d’impression 36 ppm en colour ; 40 ppm en monochrome papier de 20 – 28 lb Résolution 1200 x 600 ppp (points par pouce) Émulations PCL 5c, PCL XL 2.1, PS, IBM PPR, Epson FX Mémoire C9600n : 256 Mo, extensible C9600dn, C9600hdn, C9600hdtn : 512 Mo, extensible Maximum : 1024 Mo Alimentation en papier à 20 lb (75 g/m²) Bacs 1 – 5: 530 feuilles Lettre chacun Bac MF : 230 feuilles Lettre Grammage du papier 15 – 71 lb (55 – 268 g/m²) Sortie du papier Empileuse face en dessous : 500 feuilles Empileuse face en dessus : 250 feuilles Ports et interfaces Parallèle, USB 2.0, 10Base-T et 100Base-TX Taux d’utilisation 150 000 pages/mois maximum Consommation du toner 15 000 pages Lettre @ 5 % de couvrage Usage du tambour d’impression 30 000 pages Lettre Durée de vie de la courroie 100 000 pages Lettre Usage de l’unité de fusion 100 000 pages Lettre Durée de vie de la bouteille de toner usagé 30 000 pages Lettre Alimentation en courant 110 – 127 V c.a., 60 Hz 230 V c.a., 50 Hz +/- 2HzGuide de l’utilisateur C9600 > 103 Consommation de courant En fonctionnement : 1 500 W maximum, 750 W en conditions standard En veille : 1 300 W maximum, 200 W en conditions standard En mode économie d'énergie : <45 W Environnement de fonctionnement En fonctionnement : 50 – 90°F/20 – 80 % d'humidité résiduelle Éteint : 32 – 110°F/10 – 90 % d'humidité résiduelle Niveau de bruit En fonctionnement : 53dBA maximum En veille : 40dBA maximum En mode économie d'énergie : 40dBA maximum après 30 minutes en fond OPTION CARACTÉRISTIQUESGuide de l’utilisateur C9600 > 104
NNEXE A – M ESSAGES Les messages du LCD doivent être clairs. Des messages représentatifs sont donnés comme exemples ci-dessous. MESSAGE COMMENTAIRE Prêt à imprimer Votre imprimante est en ligne et prête à imprimer. Impression tttttt Votre imprimante imprime reçoit actuellement son papier de tttttt, où tttttt désigne un bac. tttttt presque vide Il n'y aura bientôt plus de papier dans le bas identifié par tttttt. Niv. Toner cccccc bas Le niveau de toner restant pour colour cccccc devient faible. Commander Four L'unité de fusion arrive à la fin de sa durée de vie. Changer four L'unité de fusion a atteint la fin de sa durée de vie et doit être changée. Inverseur retiré L'inverseur a été déconnecté de l'imprimante et toutes les fonctions Finisseur sont désactivées. (Finisseur/Inverseur est un accessoire optionnel.) Données incorrectes Appuyer sur ONLINE L'imprimante a reçu des données incorrectes. Appuyez sur le bouton ONLINE pour effacer ce message d'avertissement. Changer papier dans tttttt mmmmmm pppppp Appuyer sur ONLINE Voir AIDE pour détails Il y a un problème de correspondance entre le support présent dans le bac et les données d'impression. Insérez un support de taille mmmmmm et de type pppppp dans le bac tttttt. Ce message peut perdurer après la fermeture du bac. Vous pouvez ordonner à l'imprimante d'ignorer cette erreur pour le travail d'impression en appuyant sur le bouton ONLINE. Vous pouvez accéder aux détails de l'aide en appuyant sur le bouton HELP. Installer papier tttttt mmmmmm Voir AIDE pour détails L'imprimante a tenté de prélever du papier dans un bac vide. Insérez un support de taille mmmmmm dans le bac tttttt. Ce message peut perdurer après la fermeture du bac. Vous pouvez accéder aux détails de l'aide en appuyant sur le bouton HELP.Guide de l’utilisateur C9600 > 105 Installer bac tttttt L'imprimante a tenté de prélever du papier dans un bac qui a été retiré. Vérifiez que le bac tttttt est correctement mis en place ou placez le bac tttttt rempli de papier dans l'imprimante. Ouvrir capot Papier restant tttttt Voir AIDE pour détails Un excès de papier a été détecté après l'élimination d'un bourrage papier. Ouvrez le capot latéral de tttttt pour vérifier le papier en trop. Vous pouvez accéder aux détails de l'aide en appuyant sur le bouton HELP. Vérifier Tambour cccccc Voir AIDE pour détails Vérifiez que le tambour de colour cccccc est correctement installé. Vous pouvez accéder aux détails de l'aide en appuyant sur le bouton HELP. MESSAGE COMMENTAIREGuide de l’utilisateurC9600 > 106
MENUS Les menus de Fonctions de niveau supérieur sont : > Configuration > Imprimer Infos > Imprim. travail sécurisé > Menus > Configuration admin. > Calibration > Statisques d'impression Les deux autres menus de niveau supérieur sont : > Boot Menu > System Maintenance Les tableaux suivants résument les arborescences de menus Configuration, Imprimer Infos, Imprim. travail sécurisé et Menus et proposent des exemples d'utilisation. Les arborescences de menus sont fournies jusqu'au niveau de menu le plus bas. Il s'agit alors généralement d'un paramètre à définir en sélectionnant dans une plage de valeurs fournies ou d'une commande à exécuter pour afficher ou imprimer un état ou une valeur de paramètre. Les valeurs en gras suivies de (A) indiquent les valeurs par défaut associées à des emplacements où A4 est le format de papier par défaut. Les valeurs en gras suivies de (L) indiquent les valeurs par défaut associées à des emplacements où Lettre est le format de papier par défaut. Les valeurs en gras qui ne sont suivies ni de (A) ni de (L) désignent les valeurs par défaut courantes. Certains menus et éléments associé au Finisseur, par exemple, n'apparaissent que si le matériel associé est installé ou dans certaines conditions. Les autres menus cités ci-avant sont destinés à des utilisations plus spécifiques et ne sont pas décrits ici. Pour plus d'informations sur l'utilisation de tous les menus à configurer pour utiliser l'imprimante, reportez-vous au Manuel de configuration.Guide de l’utilisateurC9600 > 107
Colour Page nnnnnn Affiche le nombre de pages colour imprimées converties en équivalent Lettre. Pages monochrome nnnnnn Affiche le nombre de pages imprimées monochromes converties en équivalent Lettre. Bacm nnnnnn Affiche le nombre total de pages imprimées du Bacm, où m est compris entre 1 et 5. BacMF nnnnnn Affiche le nombre total de pages imprimées à partir du bac MF.
OPTION VALEUR DESCRIPTION
Agrafes nnnnnn Affiche le nombre total de pages agrafées. Perforations nnnnnn Affiche le nombre total de pages perforées. Finisseur nnnnnn Affiche le nombre total de pages éjectées vers le Finisseur.Guide de l’utilisateurC9600 > 108
Tambour xxxx Reste nnn% Affiche la durée de vie restante du tambour xxxx sous forme de pourcentage, où xxxx peut être Cyan, Magenta, Jaune ou Noir. Courroie Reste nnn% Affiche la durée de vie restante de la courroie sous forme de pourcentage. Unité de fusion Reste nnn% Affiche la durée de vie restante de l'unité de fusion sous forme de pourcentage. Toner xxxx (n.nK) Reste nnn% Affiche la durée de vie restante du toner xxxx sous forme de pourcentage, où xxxx peut être Cyan, Magenta, Jaune ou Noir. (n.nK) indique la capacité de la cartouche de toner utilisée.Guide de l’utilisateurC9600 > 109
Slot1: 100/10 Base Nom impr. xxxxxxxxxxxxxxx xxxxxxxxxxxxxxx Affiche le nom de l'imprimante (DNS ou PnP) dans un réseau câblé. Short Printer Name xxxxxxxxxxxxxxx Affiche le nom de l'imprimante (NetBEUI) dans un réseau câblé. Adresse IP xxx.xxx.xxx.xxx Affiche l'adresse IP. Masque sous- réseau xxx.xxx.xxx.xxx Affiche le masque de sous-réseau. Adresse passerelle xxx.xxx.xxx.xxx Affiche l'adresse de la passerelle. Adresse MAC xx.xx.xx.xx.xx.xx Affiche l'adresse MAC du réseau. Network FW Version xx.xx Affiche la version
microprogramme du réseau. Web Remote Version xx.xx Indique la version de la page Web du réseau. Slot2: sans fil (apparaît uniquement quand une carte réseau sans fil est installée) Network Type Ad-Hoc Infrastructure Affiche le type de réseau. Communication Mode Auto 802.11b Affiche le mode de communication. Channel 1 – 13 Affiche le numéro de canal. SSID **************
Affiche le SSID. Authentication Open Shared key WPA-PSK EAP Affiche le type d'authentification.Guide de l’utilisateurC9600 > 110 Slot2: sans fil (apparaît uniquement quand une carte réseau sans fil est installée) Nom impr. xxxxxxxxxxxxxxx xxxxxxxxxxxxxxx Affiche le nom de l'imprimante (DNS ou PnP) dans un réseau sans fil. Short Printer Name xxxxxxxxxxxxxxx Affiche le nom de l'imprimante (NetBEUI) dans un réseau sans fil. Adresse IP xxx.xxx.xxx.xxx Affiche l'adresse IP. Masque sous- réseau xxx.xxx.xxx.xxx Affiche le masque de sous-réseau. Adresse passerelle xxx.xxx.xxx.xxx Affiche l'adresse de la passerelle. Adresse MAC xx.xx.xx.xx.xx.xx Affiche l'adresse MAC du réseau. Network FW Version xx.xx Affiche la version
microprogramme du réseau. Web Remote Version xx.xx Affiche la version de la page Web du réseau. Wireless FW Version xx.xx Affiche la version
microprogramme du réseau sans fil. Wireless ID Version xxxxxxxx.xx.xxx xxxxx Affiche la version du matériel du réseau sans fil. OPTION OPTION VALEUR DESCRIPTIONGuide de l’utilisateurC9600 > 111
Bacm où m est compris entre 1 et 5 (organisation similaire pour tous les bacs) Executive Letter Bord court Letter Bord long Legal 14 US Legal 13,5 US Tabloïd Tabloïd Extra Legal 13 US
Carte postale Double carte postale Personnalisé Affiche la taille de papier détectée dans le Bacm. BacMF Similaire aux valeurs pour Bacm Affiche la taille de papier détectée dans le BacMF.
OPTION VALEUR DESCRIPTION
N° de Série xxxxxxxxxxxxxxx Affiche le numéro de série de l'imprimante.
d'immobilisa- tion xxxxxxx Affiche le numéro d'immobilisation, composé de 8 caractères alphanumériques pouvant être affectés par l'utilisateur. Identique au numéro d'immobilisation des menus. CU Version xx.xx Affiche le numéro de version de microprogramme de la CU (unité de commande). Identique à la version CU des menus.Guide de l’utilisateurC9600 > 112
PAGES MONOCHROME Pour afficher le nombre total de pages monochrome imprimé jusque là (en n'oubliant pas qu'une page duplex compte pour deux pages) :
1. Assurez-vous que le panneau LCD indique que
l'imprimante est prête à imprimer.
2. Entrez dans le mode Menus en appuyant sur la flèche
Haut ou la flèche Bas plusieurs fois de manière à mettre en surbrillance le menu Configuration.
3. Appuyez sur le bouton Entrée pour sélectionner ce menu.
4. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Print Page Count.
5. Appuyez sur le bouton Entrée pour sélectionner cette
6. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Pages monochrome. PU Version xx.xx.xx Affiche le numéro de version de microprogramme de la PU (unité d'impression). Identique à la version PU des menus. Mémoire totale xx MB Affiche la quantité totale de mémoire RAM installée dans l'imprimante. Identique à la Mémoire totale des menus. Mémoire Flash xx Mo [Fxx] Affiche la quantité totale et la version de la mémoire flash installée dans l'imprimante. Identique à la Mémoire Flash des menus. Disque Dur xx.xx Go [Fxx] Affiche la taille du disque dur et la version du système de fichiers. Identique au Disque Dur des menus. OPTION VALEUR DESCRIPTIONGuide de l’utilisateurC9600 > 113
7. Appuyez sur le bouton Entrée et le nombre de pages
monochrome s'affiche.
8. Appuyez sur le bouton Online pour quitter le mode Menus
et revenir à l'état Prêt à imprimer.
Configuration Exécuter Imprime les détails de la configuration de l'imprimante. Réseau Slot 1: 100/10 Base Print Summary Exécuter Imprime les informations résumées sur le réseau câblé. Imprimer Infos Exécuter Imprime toutes les informations sur le réseau câblé. Slot 2: sans fil Print Summary Exécuter Imprime les informations résumées sur le réseau sans fil. Imprimer Infos Exécuter Imprime toutes les informations sur le réseau sans fil. Page démo Démo 1 Exécuter Imprime une page test. Liste fichiers Exécuter Imprime une liste de tâches stockées sur le disque dur (s'il est installé). Liste polices
Exécuter Imprime la liste des polices PostScript Liste polices PCL Exécuter Imprime la liste des polices d'émulation PCL. Rapport d'utilisation Exécuter Imprime tout le journal des tâches.Guide de l’utilisateurC9600 > 114
PAGE TEST Pour imprimer une page test de l'imprimante pour voir comment votre imprimante imprime :
1. Assurez-vous que le panneau LCD indique que
l'imprimante est prête à imprimer.
2. Entrez dans le mode Menus en appuyant sur la flèche
Haut ou la flèche Bas plusieurs fois de manière à mettre en surbrillance le menu Imprimer Infos.
3. Appuyez sur le bouton Entrée pour sélectionner ce menu.
4. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Page démo.
5. Appuyez sur le bouton Entrée pour sélectionner cette
6. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Démo 1.
7. Appuyez sur le bouton Entrée pour sélectionner cette
option et imprimer la page test.
8. Une fois l'impression terminée, l'imprimante retourne à
l'état Prêt à imprimer. Journal d'erreurs Exécuter Imprime le journal d'erreurs. Colour Profile List Exécuter Imprime une liste des profils colour OPTION OPTION DESCRIPTIONGuide de l’utilisateurC9600 > 115
Saisir mot de passe nnnn Saisissez un mot de passe afin de sécuriser l'impression. Non trouvé Utilisez une tâche d'impression sécurisée (Secure Job) ou une tâche stockée sur disque dur pour l'impression. Lorsque vous imprimez un document sécurisé, il est supprimé du disque dur. Lorsque vous imprimez un document Stored to HDD, il s'imprime et reste sur le disque dur jusqu'à ce que vous le supprimiez manuellement. Non trouvé : (aucun travail) s'affiche quand il n'existe pas de fichier de sortie. Les messages suivants apparaissent quand il y a des fichiers imprimables. Imprimer : Lorsque vous sélectionnez Imprimer, Nombre exemplaires apparaît pour que vous indiquiez un nombre de copies. Cela fait, appuyez sur Entrée pour imprimer tous les travaux avec le nombre de copies spécifiés. Supprimer : Lorsque vous sélectionnez Supprimer, vous êtes invité à confirmer par Oui/Non. Tous les travaux sont supprimés si vous sélectionnez Oui. Travail sécurisé Imprimer SupprimerGuide de l’utilisateurC9600 > 116
Alimentation papier Bac1 Bac2 Bac3 Bac4 Bac5 BacMF Spécifie un bac d'alimentation. N'apparaît que quand les bacs2–5 sont en place. Changement bac autom. Avec Sans Définit la fonction de bac automatique. Séquence bac Vers le bas Vers le haut Bac alim. Papier Spécifie des priorités d'ordre pour la sélection automatique de bac/le changement automatique de bac. Unité de mesure pouce (L) mm (A) Spécifie les unités pour le format de papier personnalisé. Configuration Bacm où m est compris entre 1 et 5 (organisation similaire pour tous les bacs) Format papier Format papier Personnalisé Définit le papier dans le Bacm. Dimension X 3,9 – 8,3 (A) – 8,5 (L) – 12,9 pouces 100 – 210 (A) – 216 (L) –328
Définit la largeur de papier Personnalisé pour le Bacm. Définit une direction perpendiculaire à la direction du papier. Dimension Y 5,8 – 11 (L) – 11,7 (A) – 18 pouces 148 – 279 (L) – 297 (A) – 457 mm Définit la longueur de papier Personnalisé pour le Bacm. Définit la même direction que la direction du papier. Type de support Standard En- tête Transparent Velin Recyclé Cartonné Mat Brillant Utilisateur1 Utilisateur2 Utilisateur3 Utilisateur4 Utilisateur5 Définit le type de support pour le Bacm. Utilisateur1 à Utilisateur5 sont réservés aux formats de papier personnalisés dans le pilote d'imprimante.Guide de l’utilisateurC9600 > 117 Configuration Bacm où m est compris entre 1 et 5 (organisation similaire pour tous les bacs Grammage papier Auto Léger Moyen léger Moyen Moyen lourd Lourd Extra lourd1 Extra lourd2 Extra lourd3 Définit le grammage de papier pour le Bacm. Papier A3Nobi A3Nobi A3Wide Tabloïd Extra Pour l'imprimante, les formats A3Nobi, A3Wide et Tabloïd Extra sont identiques. Utilisez ce paramètre pour lui indiquer lequel de ces trois formats est présent dans le Bacm. Papier Legal14 US Legal 14 US Legal 13,5 US Définit la longueur du papier légal dans le Bacm. Changez-la en Legal 13,5 US s'il s'agit du format standard dans votre pays. Papier A5/A6 A5/A6 Carte postale Pour l'imprimante, les formats A5, A6 et Carte postale sont identiques. Utilisez ce paramètre pour lui indiquer lequel de ces trois formats est présent dans le Bacm. OPTION VALEUR DESCRIPTIONGuide de l’utilisateurC9600 > 118 Configuration BacMF Format papier A3Nobi A3Wide
Envelope Index Card Définit le format de papier pour le BacMF. Dimension X 3 – 8,3 (A) – 8,5 (L) – 12,9 pouces 76 – 210 (A) – 216 (L) – 328
Définit la largeur de papier Personnalisé pour le BacMF. Définit une direction perpendiculaire à la direction du papier. OPTION VALEUR DESCRIPTIONGuide de l’utilisateurC9600 > 119 Configuration BacMF Dimension Y 3,5 – 11,0 (L) – 11,7 (A) – 47,2 pouces 90 – 279 (L) – 297 (A) – 1200
Définit la longueur de papier Personnalisé pour le BacMF. Définit la même direction que la direction du papier. Type de support Standard En- tête Transparent Etiquettes Velin Recyclé Cartonné Mat Brillant Envelope Utilisateur1 Utilisateur2 Utilisateur3 Utilisateur4 Utilisateur5 Définit le type de support pour le BacMF. Grammage papier Auto Léger Moyen léger Moyen Moyen lourd Lourd Extra lourd1 Extra lourd2 Extra lourd3 Définit le grammage papier pour le BacMF. Utilisation bac MF Bac normal La sélection/le changement de bac utilise ce bac comme bac normal. Si support non dispo. Si le format ou le type de papier dans un bac ne correspond pas à ceux des données à imprimer, utilisez le papier de ce bac au lieu du bac spécifié. Ne pas utiliser Rend le bac MF indisponible pour la sélection/le changement de bac automatique. OPTION VALEUR DESCRIPTIONGuide de l’utilisateurC9600 > 120
Delai de mise en veille 5 min 15 min 30 min 60 min 240 min Définit le délai avant la mise en veille de l'imprimante. Effacement Avertiss. Bouton Online Tâche suivante Quand Online est sélectionné, vous devez effacer manuellement effacer l'avertissement en appuyant sur le bouton Online. Utilisez Tâche suivante si vous souhaitez que le message s'efface automatiquement lors de la réception d'une nouvelle tâche d'impression. Continuation auto Avec Sans Détermine si l'imprimante récupère automatiquement en cas de Surcharge mémoire ou de Tray Request. Délai d'attente manuel Sans 30 secondes 60 secondes Si l'imprimante ne reçoit pas de papier dans ce délai d'alimentation manuelle, la tâche est annulée. Attente Opérateur (PS) Sans 5 secondes 10 secondes 20 secondes 30 secondes 40 secondes 50 secondes 60 secondes 90 secondes 120 secondes 150 secondes 180 secondes 210 secondes 240 secondes 270 secondes 300 secondes Définit le délai entre l'arrêt de réception des données et l'impression forcée. Pour PS, l'impression ne s'effectue pas et la tâche est annulée.Guide de l’utilisateurC9600 > 121 Sur message Toner Bas Poursuivre Arrêter Définit l'opération à effectuer en cas de manque de toner. Poursuivre : l'imprimante peut continuer d'imprimer tout en restant en ligne. Arrêter : l'imprimante arrête et passe hors ligne. Reprise sur bourrage Avec Sans Avec : continue l'impression de la tâche, y compris les pages du bourrage, une fois que le bourrage a été éliminé. Sans : annule la tâche d'impression, y compris la page de bourrage. Rapport d'erreurs Avec Sans Avec : imprime un rapport d'erreur pendant une erreur interne. Cet élément n'est valide que pour PS et PCLXL. Langue Anglais Allemand Français Italien Espagnol Suédois Norvégien Danois Néerlandais Turc Portugais Portugais brésilien Polonais Russe Grec Définit la langue à utiliser pour le panneau LCD et la langue locale d'impression. OPTION VALEUR DESCRIPTIONGuide de l’utilisateurC9600 > 122 Position de l'impression Ajuster X 0,00 +0,25 – +2,00 -2,00 – -0,25
0,00 +0,01 – +0,08 -0,08 – -0,01 pouce Pendant le changement de côté de l'impression recto- verso, ajuste la position de toute l'image d'impression (0,25 mm, 0,01 en intervalle) perpendiculairement à la direction du papier (c.-à-d. horizontalement). Ajuster Recto- Verso Y 0,00 +0,25 – +2,00 –2,00 – -0,25
0,00 +0,01 – +0,08 -0,08 – -0,01 pouce Pendant le changement de côté de l'impression recto- verso, ajuste la position de toute l'image d'impression (0,25 mm, 0,01 en intervalle) parallèlement à la direction du papier (c.-à-d. verticalement). Nettoyage tambour Avec Sans Produit un délai d'inactivité avant l'impression afin de réduire les lignes blanches horizontales. Cela réduit la durée de vie du tambour. OPTION VALEUR DESCRIPTIONGuide de l’utilisateurC9600 > 123
Pour imprimer des transparents (placés dans le bac1) :
1. Assurez-vous que le panneau LCD indique que
l'imprimante est prête à imprimer.
2. Entrez dans le mode Menus en appuyant sur la flèche
Haut ou la flèche Bas plusieurs fois de manière à mettre en surbrillance le menu Menus.
3. Appuyez sur le bouton Entrée pour sélectionner ce menu.
4. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Configuration bac.
5. Appuyez sur le bouton Entrée pour sélectionner cette
6. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Configuration Bac1.
7. Appuyez sur le bouton Entrée pour sélectionner cette
8. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Type de support.
9. Appuyez sur le bouton Entrée pour sélectionner cette
10. Appuyez sur la flèche Haut ou la flèche Bas plusieurs
fois afin de mettre en surbrillance Transparent.
11. Appuyez sur le bouton Entrée pour sélectionner cette
12. Vérifiez qu'un astérisque (*) apparaît en regard de
13. Appuyez sur le bouton Online pour quitter le mode Menus
et revenir à l'état Prêt à imprimer. Hex Dump Exécuter Imprime les données reçues du PC hôte en code hexadécimal. OPTION VALEUR DESCRIPTIONGuide de l’utilisateurC9600 > 124
Pour définir le format du papier dans le BacMF :
1. Assurez-vous que le panneau LCD indique que
l'imprimante est prête à imprimer.
2. Entrez dans le mode Menus en appuyant sur la flèche
Haut ou la flèche Bas plusieurs fois de manière à mettre en surbrillance le menu Menus.
3. Appuyez sur le bouton Entrée pour sélectionner ce menu.
4. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Configuration bac.
5. Appuyez sur le bouton Entrée pour sélectionner cette
6. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Configuration Bac MF.
7. Appuyez sur le bouton Entrée pour sélectionner cette
8. Appuyez sur la flèche Haut et la flèche Bas plusieurs
fois afin de mettre en surbrillance Format papier.
9. Appuyez sur le bouton Entrée pour sélectionner cette
10. Appuyez sur la flèche Haut ou la flèche Bas plusieurs
fois afin de faire défiler les formats de papier et de mettre en surbrillance le format voulu.
11. Appuyez sur le bouton Entrée pour sélectionner cette
12. Vérifiez qu'un astérisque (*) apparaît en regard du format
13. Appuyez sur le bouton Online pour quitter le mode Menus
et revenir à l'état Prêt à imprimer.Guide de l’utilisateur C9600 > 125
Oki Data dispose de plus de 2 000 Prestataires de service autorisés locaux en Amérique du Nord et en Amérique du Sud. Pour obtenir une liste plus complète et actuelle des Centres de service Oki Data autorisés :Consultez notre site Web à l'adresse www.okidata.comAux États-Unis et au Canada, appelez-le 1 800 654 3282 (1 800 OKI-DATA)En Amérique Latine, contactez le Coordinateur de services Amérique Latine au siège social d'Oki Data au 856-222-5276 / 856-222-7496 (espagnol uniquement).
États-Unis Oki Data Americas, Inc. 2020 Bishops Gate Blvd. Mt. Laurel, NJ 08054 USA Téléphone : 1-800-654-3282 (États-Unis et Canada uniquement) Fax : 1-856-222 -5247 Canada Oki Data Americas, Inc. 2735 Matheson Blvd. East, Unit 1 Mississauga, Ontario L4W 4M8 Canada Téléphone : 1-800-654-3282 (États-Unis et Canada uniquement) Fax : 1-905-238 -4421 Mexique Oki Data de Mexico, S.A. de C.V. Mariano Escobedo No. 748-8 Piso Col. Anzures, e.p. 11590 Mexico, DFTélphone : ++52 555-263-8780 Fax : ++52 555 -250 -3501 Brésil Oki Data do Brasil Informática, Ltda. Rua Alexandre Dumas, 2220 - 8 andar Chácara Santo Antonio São Paulo-SP 04717-004, Brésil Tél : 55-11-3444-6747 (São Paulo et autres villes avec code de zone 11) 0800-11-5577 (autres pays) Fax : 5511 -3444 -3501 e-mail : okidata@okidata.com.brGuide de l’utilisateur C9600 > 126 INDEX
accessoires 62 éléments de commande 63 Mise en place 64 affichage 36 informations d'aide 38 informations sur l'état 37 informations sur la configuration 38 informations sur les menus 38 messages 104
boîte des déchets de perforation vidage 59 bourrages papier capot supérieur 69 couvercle latéral 65 éviter 93 finisseur 80 inverseur 89 recto-verso 74 bouton Aide 37 bouton Annuler 37 bouton Arrêt/Redémarrage 35 bouton Entrée 36 bouton Online 36 bouton Précédent 36 boutons fléchés 36
Caractéristiques 102 caractéristiques en option 14 standard 13 commutation arrêt 42 marche 44 consommables éléments de commande 52 remplacement 51
effacement bourrage agrafeuse 97 bourrages papier 65 éléments de maintenance éléments de commande 52 remplacement 51
Guide de l'utilisateur impression 17
impression 50 impression non satisfaisante 94 imprimante Caractéristiques 102 éléments 19 emplacement 41
langue d’affichage modification 44 logiciel 23
nettoyage galets d'alimentation 55 panneaux extérieurs de l'imprimante 58 têtes LED 53
panneau de commandes ajustement 35 commandes 35 papier alimentations 25 bac MF 27 bacs 26 chargement 28 empileuse face en dessous 27 empileuse face en dessus 27 empileuses 33 impression recto verso 28 sorties 25 paramètres actuels contrôle 45 port Ethernet 46, 48 parallèle 46, 47 USB 46, 47
résolution des problèmes 65
voyant attention 36 prêt 36
