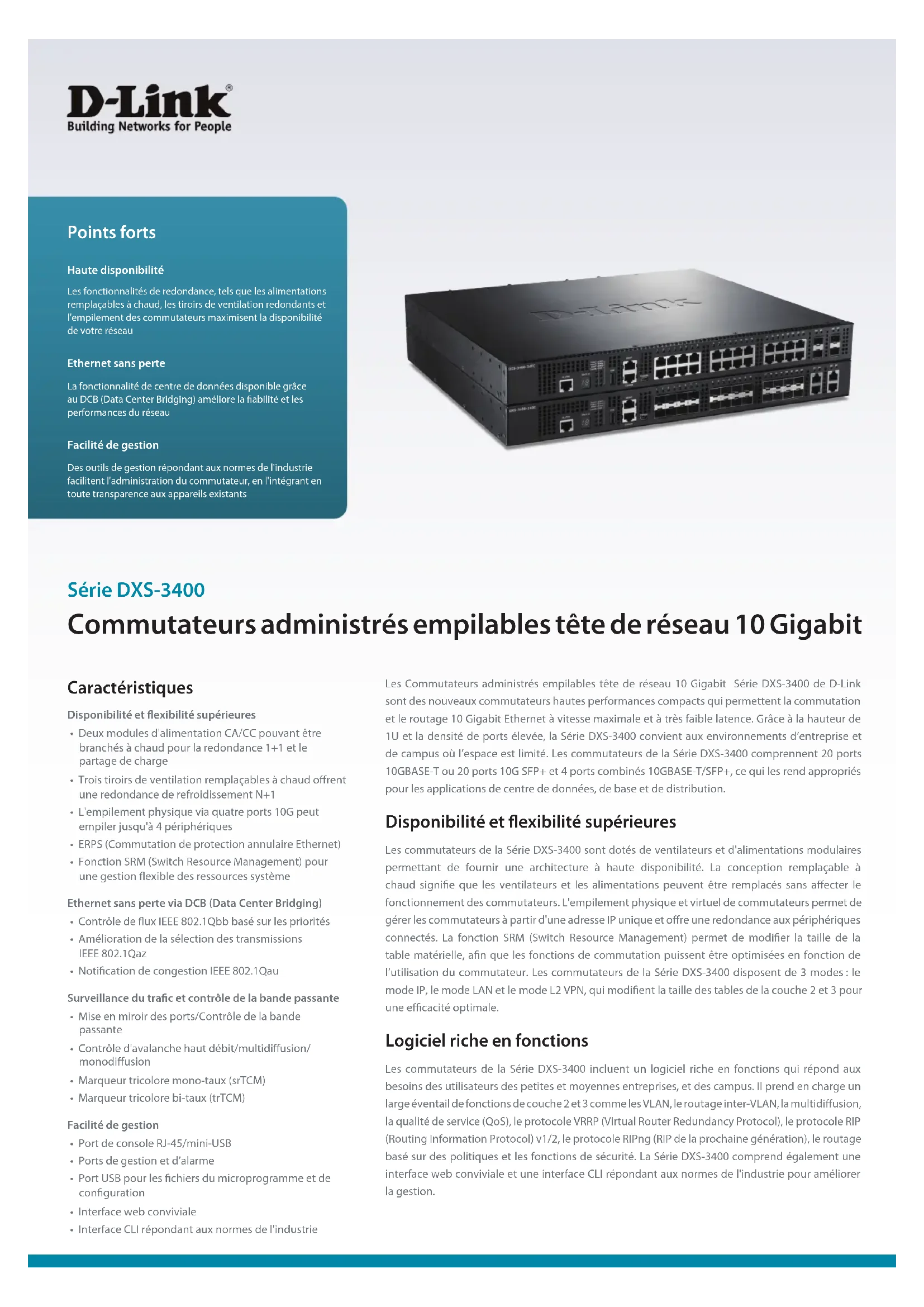

Commutateurs administrés empilables tête de réseau 10 Gigabit Série DXS-3400 Les Commutateurs administrés empilables tête de réseau 10 Gigabit Série DXS-3400 de D-Link sont des nouveaux commutateurs hautes performances compacts qui permettent la commutation et le routage 10 Gigabit Ethernet à vitesse maximale et à très faible latence. Grâce à la hauteur de 1U et la densité de ports élevée, la Série DXS-3400 convient aux environnements d’entreprise et de campus où l’espace est limité. Les commutateurs de la Série DXS-3400 comprennent 20 ports 10GBASE-T ou 20 ports 10G SFP+ et 4 ports combinés 10GBASE-T/SFP+, ce qui les rend appropriés pour les applications de centre de données, de base et de distribution. Disponibilité et exibilité supérieures Les commutateurs de la Série DXS-3400 sont dotés de ventilateurs et d'alimentations modulaires permettant de fournir une architecture à haute disponibilité. La conception remplaçable à chaud signie que les ventilateurs et les alimentations peuvent être remplacés sans aecter le fonctionnement des commutateurs. L'empilement physique et virtuel de commutateurs permet de gérer les commutateurs à partir d'une adresse IP unique et ore une redondance aux périphériques connectés. La fonction SRM (Switch Resource Management) permet de modier la taille de la table matérielle, an que les fonctions de commutation puissent être optimisées en fonction de l’utilisation du commutateur. Les commutateurs de la Série DXS-3400 disposent de 3 modes: le mode IP, le mode LAN et le mode L2 VPN, qui modient la taille des tables de la couche 2 et 3 pour une ecacité optimale. Logiciel riche en fonctions Les commutateurs de la Série DXS-3400 incluent un logiciel riche en fonctions qui répond aux besoins des utilisateurs des petites et moyennes entreprises, et des campus. Il prend en charge un large éventail de fonctions de couche 2 et 3 comme les VLAN, le routage inter-VLAN, la multidiusion, la qualité de service (QoS), le protocole VRRP (Virtual Router Redundancy Protocol), le protocole RIP (Routing Information Protocol) v1/2, le protocole RIPng (RIP de la prochaine génération), le routage basé sur des politiques et les fonctions de sécurité. La Série DXS-3400 comprend également une interface web conviviale et une interface CLI répondant aux normes de l'industrie pour améliorer la gestion. Caractéristiques Disponibilité et exibilité supérieures

• Deux modules d'alimentation CA/CC pouvant être branchés à chaud pour la redondance 1+1 et le partage de charge

• Trois tiroirs de ventilation remplaçables à chaud orent une redondance de refroidissement N+1

• L'empilement physique via quatre ports 10G peut empiler jusqu'à 4 périphériques

• ERPS (Commutation de protection annulaire Ethernet)

• Fonction SRM (Switch Resource Management) pour une gestion exible des ressources système Ethernet sans perte via DCB (Data Center Bridging)

• Contrôle de ux IEEE 802.1Qbb basé sur les priorités

• Amélioration de la sélection des transmissions IEEE802.1Qaz

• Notication de congestion IEEE 802.1Qau Surveillance du trac et contrôle de la bande passante

• Mise en miroir des ports/Contrôle de la bande passante

• Contrôle d'avalanche haut débit/multidiusion/ monodiusion

• Marqueur tricolore mono-taux (srTCM)

• Marqueur tricolore bi-taux (trTCM) Facilité de gestion

• Port de console RJ-45/mini-USB

• Ports de gestion et d’alarme

• Port USB pour les chiers du microprogramme et de conguration

• Interface web conviviale

• Interface CLI répondant aux normes de l'industrie Haute disponibilité Les fonctionnalités de redondance, tels que les alimentations remplaçables à chaud, les tiroirs de ventilation redondants et l'empilement des commutateurs maximisent la disponibilité de votre réseau Ethernet sans perte La fonctionnalité de centre de données disponible grâce au DCB (Data Center Bridging) améliore la abilité et les performances du réseau Facilité de gestion Des outils de gestion répondant aux normes de l'industrie facilitent l'administration du commutateur, en l'intégrant en toute transparence aux appareils existants Points fortsSérie DXS-3400 Commutateurs administrés empilables tête de réseau 10 Gigabit Ethernet sans perte Le DCB (Data Center Bridging) se compose d'un ensemble d'améliorations essentielles apportées à l'Ethernet pour la mise en réseau dans les environnements de centres de données. Les commutateurs de la Série DXS-3400 prennent en charge plusieurs composants centraux du DCB, notamment IEEE802.1Qbb, IEEE802.1Qaz et IEEE 802.1Qau Le contrôle de ux 802.1Qbb basé sur les priorités fournit un contrôle de ux selon des priorités spéciques pour s’assurer qu'il n’y a aucune perte de données en cas de congestion du réseau. La norme IEEE 802.1Qaz (Amélioration de la sélection des transmissions) gère l’aectation de la bande passante entre les diérentes classes de trac. La norme IEEE 802.1Qau (Notication de congestion) assure la gestion de la congestion des ux de données dans les domaines du réseau pour éviter la congestion. Ecacité énergétique Les commutateurs de la Série DXS-3400 sont dotés d'une ventilation de l'avant vers l'arrière qui facilite la création de centres de données économes en énergie. La ventilation de l’avant vers l’arrière optimise la circulation de l’air à l’intérieur du rack, permettant des îles chaudes et froides dans les centres de données, augmentant l’ecacité énergétique par rapport à un mélange de ventilation de l’avant vers l’arrière et de ventilation latérale. Les commutateurs disposent également de ventilateurs intelligents intégrés; les capteurs de chaleur internes surveillent et détectent les changements de température et réagissent en conséquence en utilisant diérentes vitesses de ventilateur pour diérentes températures. Aux températures plus basses, les ventilateurs tournent plus lentement et réduisent la consommation électrique et le bruit du commutateur. Si le pire devait se produire sur votre réseau, il vous faut la meilleure assistance le plus rapidement possible. Les immobilisations sont coûteuses pour votre entreprise. L'assistance D-Link permet d'optimiser la disponibilité de votre système grâce à une résolution rapide et ecace de vos problèmes techniques. Nos techniciens hautement qualiés sont d'astreinte 24h/24 pour vous permettre de bénécier d'une assistance primée sur simple appel téléphonique. Grâce à un choix de trois ores de services abordables couvrant tous les produits professionnels D-Link, vous pouvez sélectionner la solution qui vous convient le mieux. D-Link Assist Gold - pour une assistance totale 24h/24 D-Link Assist Gold est parfait pour tout environnement critique où la disponibilité maximale est la priorité. Il garantit une réponse dans les quatre heures 24 h/24. La couverture s’applique 24/7 pour tous les jours de l’année, y compris pendant les vacances. D-Link Assist Silver - pour une assistance rapide le jour même D-Link Assist Silver est conçu pour les entreprises à « haute disponibilité » qui nécessitent une réponse rapide pendant les heures normales de bureau. Réponse dans les quatre heures du lundi au vendredi de 8h à 17h, hors jours fériés. D-Link Assist Bronze - réponse garantie le jour ouvrable suivant D-Link Assist Bronze constitue une solution d'assistance très rentable pour les environnements moins critiques. Réponse garantie dans les huit heures de bureau du lundi au vendredi de 8h à 17h, hors jours fériés. Vous pouvez acheter D-Link Assist avec tous les produits professionnels D-Link. Alors, que vous achetiez des équipements de commutation, sans l, de stockage, de sécurité ou de surveillance IP de D-Link, votre tranquillité d'esprit est assurée. D-Link Assist propose également des services d'installation et de conguration pour que vous puissiez faire fonctionner votre nouveau matériel rapidement et correctement.Série DXS-3400 Commutateurs administrés empilables tête de réseau 10 Gigabit Caractéristiques techniques Général

• Ports de console RJ45 et mini USB pour l'administration CLI hors-bande Ports de gestion

• RJ-45 Ethernet 10/100/1000BASE-T pour l'administration IP hors-bande Port USB

• 4 Mo Table d’adresses MAC • Jusqu'à 48000 entrées Physique Entrée d'alimentation • 100 à 240 V, 50/60 Hz, 2 A Consommation électrique maximale

• 159,8 W • 118,6 W Consommation en veille • 85,1 W • 64,8 W Dissipation de chaleur (max.)

• 5,25 kg (aucun bloc d’alimentation ni module de ventilation)

• 7,45 kg (2 blocs d’alimentation, 3 modules de ventilation)

• 6,5 kg (1 bloc d’alimentation, 3 modules de ventilation)

• 5,1 kg (aucun bloc d’alimentation ni module de ventilation) Température de fonctionnement

• -5 à 50 °C Température de stockage • -40 à 70 °C Humidité en fonctionnement

• 0% à 95% d'humidité relative Humidité pendant le stockage

• 0% à 95% d'humidité relative Certications Sécurité • cUL, CB, CE, CCC, BSMI EMI/CEM • CE, FCC, C-Tick, VCCI, BSMI, CCCSérie DXS-3400 Commutateurs administrés empilables tête de réseau 10 Gigabit Caractéristiques du logiciel Capacité d'empilement • Empilage physique

• Largeur de bande d'empilement atteignant 80 G

• Jusqu'à 4 commutateurs par pile

• Prise en charge de la topologie chaîne/anneau

• Empilement virtuel/clustering jusqu'à 32 unités

• Prise en charge de Single IP Management D-Link Fonctions L2 • Table d’adresses MAC

• Jusqu'à 48000 entrées

• Contrôle du flux 802.3x en Full-duplex

• Contre-pression en Half-duplex

• Prévention du blocage en tête de file

• Agrégation de liens 802.1AX

• 32 groupes max. par périphérique, 8 ports par groupe

• ERPS (Commutation de protection annulaire Ethernet)

• Mise en miroir des ports

• Prise en charge de un-un, plusieurs-un

• Prise en charge de la mise en miroir des ports de transmission/de réception/des deux

• Prise en charge de 4 groupes de mise en miroir

• Mise en miroir des flux

• Prise en charge de la mise en miroir des ports de réception

• Mise en miroir des VLAN

• Détection de rebouclage (LBD)

• Reconnaissance iSCSI Fonctions de multidiffusion L2

• Surveillance du trafic MLD

• Surveillance du trafic MLD v1/v2

• Prise en charge de 256 groupes

• MLD avec rebouclage Fast Leave sur hôte

• 64 groupes MLD statiques pris en charge

• MLD Snooping Querier

• Surveillance du trafic MLD par réseau local virtuel

• Rapports de proxy MLD

• Surveillance du trafic IGMP

• Surveillance IGMP v1/v2/v3

• 512 groupes IGMP pris en charge

• 64 groupes IGMP statiques pris en charge

• Surveillance du trafic IGMP par réseau local virtuel

• IGMP Snooping Querier

• IGMP avec rebouclage Fast Leave sur hôte

• Surveillance du trafic PIM Fonctions L3 • ARP

• Prise en charge de l'ARP gratuite

• Interface de rebouclage

• Détection du voisinage (ND) IPv6

• VRRP v2/v3 Routage L3 • Routage statique

• Max. 256 entrées IPv4

• Max. 128 entrées IPv6

• Prise en charge de la redistribution des acheminements

• Prise en charge de l'acheminement secondaire

• Prise en charge de l'acheminement de 4096 entrées matérielles partagées par IPv4/IPv6

• Max. 4096 entrées IPv4

• Max. 1024 entrées IPv6

• Prise en charge de l'acheminement L3 de 32000 entrées matérielles partagées par IPv4/IPv6

• 32 000 entrées IPv4 maximum

• 16 000 entrées IPv6 maximum

• Acheminement par défaut

• Acheminement basé sur des politiques

• Redistribution d'acheminement

• Acheminement par défaut

• Acheminement statique

• VLAN basé sur le port

• VLAN par adresse MAC

• VLAN par sous-réseau

• Réseau local virtuel privé

• 4 000 groupes VLAN statiques maximum

• Jonction du réseau local virtuel

• Jusqu'à 4 094 VLAN dynamiquesSérie DXS-3400 Commutateurs administrés empilables tête de réseau 10 Gigabit AAA • Authentification 802.1x

• Prise en charge du contrôle d'accès basé sur les ports

• Prise en charge du contrôle d'accès basé sur les hôtes

• Attribution des règles d'identification

• Attribution dynamique de VLAN

• Attribution des règles d'identification

• Attribution dynamique de VLAN

• Prise en charge du contrôle d'accès basé sur les ports

• Prise en charge du contrôle d'accès basé sur les hôtes

• MAC (MAC-based Access Control)

• Attribution des règles d'identification

• Attribution dynamique de VLAN

• Prise en charge du contrôle d'accès basé sur les ports

• Prise en charge du contrôle d'accès basé sur les hôtes

• Basculement de base de données d’authentification

• Network Access Control (NAC) Qualité de service (QoS) • Qualité de service 802.1p

• 8files d'attente par port

• Files d'attente prioritaires 802.1p

• Contrôle d'encombrement

• Gestion des files d’attente

• Priorité stricte + WRR

• Contrôle de la bande passante

• Par port (entrée/sortie, précision minimum de 64 Kbits/s)

• Par flux (entrée/sortie, précision minimum de 64 Kbits/s)

• Contrôle de la bande passante par file d'attente (précision minimum de 64 Kbits/s)

• Opérations prises en charge:

• Balise de priorité 802.1p (commentaire)

• Balise ToS/DSCP (commentaire)

• Débit d'information garanti (CIR)

• Contrôle de flux 802.1Qbb basé sur les priorités

• Amélioration de la sélection des transmissions 802.1Qaz

• Notification de congestion 802.1Qau Liste de contrôle d'accès (ACL)

• Listes de contrôle d'accès basées sur:

• Numéro de port TCP/UDP

• Nombre maximum d'entrées ACL:

• 3K carte d'accès au VLAN

• ACL en fonction de l'heure Sécurité • Sécurité du port

• Prise en charge de 12 000 adresses MAC par port/système

• Contrôle d'avalanche haut débit/multidiffusion/ monodiffusion

• Moteur de sécurité D-Link

• Recherche de serveur DHCP

• Association des ports IP-MAC

• Inspection ARP dynamique

• Détection d’adresse dupliquée (DAD)

• Filtrage des paquets de niveau 3

• Segmentation du trafic

• Prise en charge de l'accès IPv4/v6

• Prise en charge de SSH v2

• Prise en charge de l'accès IPv4/v6

• Protection contre les attaques via BPDU

• Prévention des attaques par déni de service (DoS) Opérations, Administration et Maintenance (OAM)

• Diagnostic des câbles

• OAM sur connexion Ethernet 802.3ah

• Gestion de défaillance de connectivité (CFM) 802.1ag

• Interface de ligne de commande

• Serveur FTP sécurisé (SFTP)

• Surveillance du trafic

• Options de relai DHCP 60, 61 et 82

• Système de fichiers Flash

• Surveillance du processeur

• Configuration automatique de DHCP

• Chiffrement du mot de passe

• Commande de débogage

• Définitions de Concise MIB: RFC1212

• MIB du groupe d'interface: RFC2863

• MIB client d'authentification RADIUS: RFC2618

• MIB pour TCP: RFC4022

• MIB pour UDP: RFC4113

• MIB pour Diffserv.: RFC3298

• MIB client de comptabilité RADIUS: RFC2620

• MIB Ping et TRACEROUTE: RFC2925

• Écritures et sauvegarde de configuration (MIB D-Link)

• Chargements et téléchargements TFTP (MIB D-Link)

• MIB PIM pour IPv4: RFC2934

• MIB pour la défense de zone D-Link (MIB D-Link)

• ICMP étendu pour prendre en charge les messages en plusieurs parties: RFC4884

• Définition des champs DS dans les en-têtes IPv4 et IPv6:

• Traitement et d’expédition de message SNMP: RFC2572

• Applications SNMP: RFC2573

• Modèle de sécurité basé sur l'utilisateur pour SNMPv3: RFC2574

• Acheminement accéléré PHB: RFC3246

• Information supplémentaire pour la nouvelle définition de l'acheminement accéléré PHB: RFC3247

• Prise en charge de l’extension DNS pour IPv6: RFC1886

• Path MTU Discovery pour IPv6: RFC1981

• Détection de voisinage pour IPv6: RFC2461, RFC4861

• Auto-configuration d'adresse sans état IPv6: RFC2462, RFC4862

• IPv6 sur Ethernet et définition: RFC2464

• Sélection d’adresse par défaut pour protocole Internet version 6: RFC3484

• Tunnel IP-IP: Encapsulation IP dans IP: RFC2003

• Tunnel IP-IP: Autoriser MTU = 1500 ou 1520: RFC1191

• Tunnel distribué L2 - Encapsulation CAPWAP: RFC5415Série DXS-3400 Commutateurs administrés empilables tête de réseau 10 Gigabit Siège européen de D-Link. D-Link (Europe) Ltd., D-Link House, Abbey Road, Park Royal, London, NW10 7BX. Les caractéristiques techniques sont soumises à modication sans préavis. D-Link est une marque déposée de D-Link Corporation et de ses liales outre-mer. Toutes les autres marques appartiennent à leurs propriétaires respectifs. ©2016 D-Link Corporation. Tous droits réservés. E&OE. Mise à jour en juillet 2016 Pour plus d’informations : www.dlink.eu Accessoires en option DXS-PWR300AC • Alimentation modulaire de 300 W CA avec ventilation de l’avant vers l’arrière Logiciel de gestion en option DV-700-N25-LIC • D-View 7 - Licence pour 25 nœuds DV-700-N250-LIC • D-View 7 - Licence pour 250 nœuds DV-700-P10-LIC • D-View 7 - Licence pour 10 sondes Émetteurs-récepteurs 100/1000 Gbits/s SFP en option DEM-310GT • 1000BASE-LX Mode simple, 10 km DEM-311GT • 1000BASE-SX Multi-mode, 550 m DEM-312GT2 • 1000BASE-SX Multi-mode, 2 km Émetteurs-récepteurs 10G SFP+ en option DEM-431XT • 10GBASE-SR Multi-mode, OM1: 33M/OM2: 82M/OM3: 300M (sans DDM) DEM-432XT • 10GBASE-LR Mode simple, 10 km (sans DDM) Adaptateur Ethernet 10G en option DXE-820 T • Adaptateur PCI Express RJ-45 double port 10GBASE-T Câbles de connexion directe 10G SFP+ en option DEM-CB100S • 1 m de câble de connexion directe 10G SFP+ à SFP+ DEM-CB300S • 3 m de câble de connexion directe 10G SFP+ à SFP+

La fonction d'interface passive sera disponible dans la version R2 du logiciel Ceci sera disponible dans la version R2 du logiciel
