DV908IH2S - Sèche-linge LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-linge à tambour domestique à condenseur
Marque	LG
Modèle	DV908IH2S
Dimensions (L x P x H)	600 x 690 x 850 mm
Poids	56 kg
Alimentation électrique	220-240 V~, 50 Hz
Capacité maximale	8 kg (coton)
Classe d'efficacité énergétique	A+++
Consommation annuelle d'énergie	176 kWh/an (160 cycles)
Niveau sonore	62 dB(A)
Programmes de séchage	Coton, Mix, Synthétiques, Couette, Serviettes, Rapide 30, Anti-allergie, Délicat, Laine, Sportswear, Séchage à plat, Air froid, Air chaud
Fonctions principales	Niveau de séchage, EcoHybrid (Eco/Zeit), Anti-plis, Départ différé, Verrouillage enfant, Favori, Lumière tambour, SmartThinQ (Wi-Fi), Smart Diagnosis, Démarrage à distance, Programme téléchargeable
Type de réfrigérant	R290 (propane), 0,145 kg
Accessoires fournis	Tuyau de vidange de condensation avec support, Support de séchage, Kit de superposition
Entretien et nettoyage	Nettoyage filtre à peluches après chaque cycle, vidange réservoir d'eau, nettoyage capteur d'humidité, aspiration grille d'entrée d'air froid
Sécurité	Mise à la terre obligatoire, éviter de sécher des articles souillés de substances inflammables, ne pas boire l'eau condensée, tenir à l'écart des enfants de moins de 3 ans
Réparabilité	Pièces de rechange disponibles via centre agréé LG ; réparations par personnel qualifié uniquement
Garantie	Garantie constructeur standard (consulter conditions)

FOIRE AUX QUESTIONS - DV908IH2S LG

Comment nettoyer le filtre à peluches ?

Après chaque cycle, ouvrez la porte, retirez le premier puis le deuxième filtre à peluches. Ouvrez-les, enlevez les peluches à la main, rincez à l'eau chaude courante, séchez complètement, refermez et remettez en place. Un filtre obstrué augmente le temps de séchage et la consommation d'énergie.

Que faire si le réservoir d'eau est plein ?

L'icône de réservoir plein s'affiche et un signal sonore retentit. Retirez le réservoir d'eau, videz-le dans l'évier, remettez-le en place et appuyez sur Départ/Pause pour reprendre le cycle. Videz le réservoir après chaque utilisation pour de meilleures performances.

Comment inverser la porte du sèche-linge ?

Dévissez les vis de charnière, retirez la porte, démontez l'assemblage de charnière, échangez la position de la serrure et de la charnière, puis remontez la porte du côté opposé. L'opération nécessite deux personnes et un tournevis adapté. Consultez le manuel pour le schéma détaillé.

Puis-je empiler ce sèche-linge sur un lave-linge ?

Oui, uniquement sur un lave-linge LG à l'aide du kit de superposition fourni. L'installation doit être effectuée par deux personnes qualifiées. Ne tentez pas d'empiler sur une autre marque.

Comment utiliser la fonction Smart Diagnosis ?

Mettez l'appareil sous tension sans sélectionner de programme. Placez le micro de votre téléphone près du logo Smart Diagnosis sur l'appareil. Appuyez et maintenez le bouton 'Ajouter du temps' pendant 3 secondes tout en suivant les instructions de l'assistance téléphonique LG. Les tonalités transmises permettent un diagnostic à distance.

Pourquoi le linge met-il trop de temps à sécher ?

Causes possibles : fusible grillé, appareil surchargé ou sous-chargé, filtre à peluches obstrué, température ambiante basse, réglages incorrects. Vérifiez le filtre, la charge et le disjoncteur. Pour des charges très petites, utilisez un programme minuté.

Comment activer le verrouillage enfant ?

Appuyez simultanément sur les boutons 'Fin différée' et 'Défroissage' pendant 3 secondes. Un signal sonore retentit et 'L' s'affiche. Tous les boutons sauf Marche/Arrêt sont verrouillés. Pour déverrouiller, répétez la même action.

Quels types de tissus ne pas sécher dans cet appareil ?

Ne séchez pas d'articles contenant du caoutchouc, du plastique, de la fibre de verre, ou des substances inflammables (essence, alcool, etc.). Évitez aussi les articles avec renfort caoutchouté, mousse de latex, ou ayant été nettoyés à sec.

Comment connecter le sèche-linge à l'application LG SmartThinQ ?

Téléchargez l'application LG SmartThinQ sur votre smartphone. Assurez-vous que le Wi-Fi domestique est en 2,4 GHz. Sur l'appareil, activez le Wi-Fi via le panneau. Suivez les instructions dans l'application pour enregistrer l'appareil. Vous pourrez alors lancer des cycles à distance et télécharger des programmes.

Que faire en cas de message d'erreur 'dE' ?

L'erreur 'dE' indique un problème de porte : elle est restée ouverte pendant le fonctionnement ou mal fermée. Vérifiez que la porte est bien fermée et qu'aucun vêtement n'est coincé. Si le message persiste, débranchez l'appareil et contactez le service LG.

MODE D'EMPLOI DV908IH2S LG

Avant de commencer l'installation, dire attentivement ces instructions. Cela simplifiera l'installation et assurera que le produit soit installé correctement et en toute sécurité. Conserver ces instructions à proximité du produit après installation pour referencia ultérieure.

DV908IH2S DV908IH2

FR FRANÇAIS ITITALIANO

MFL71424350 Rev.00_071519

TABLE DES MATIÈRES

Ce manuel peut contenir des images ou un contenu qui peut etre different du modele que vous avez achete.

Ce manuel est sujet à révision par le fabricant.

CONSIGNES DE SECURITE 3

LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION 3

CONSIGNES IMPORTANTES RELATIVES À LA SÉCURITÉ ............ 3

PRENDRE SOIN DE L'ENVIRONNEMENT 9

INSTALLATION 10

Pièces et caractéristiques 10

Exigences du lieu d'installation 11

Mise à niveau de l'appareil 12

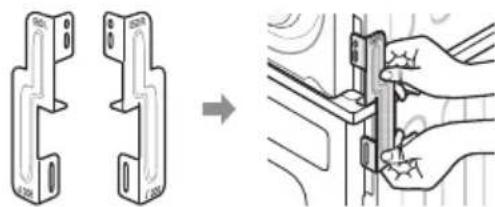

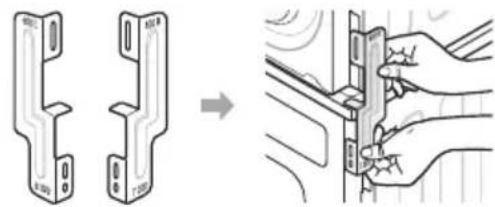

Instructions d'empilement 14

UTILISATION 16

Aperçu d'utilisation. 16

Trier le linge 17

Panneau de commande 18

Tableau des programmes 20

Programmes optionnels et fonctions supplémentaires 24

FONCTIONS SMART 26

Utilisation de l'Application LG SmartThinQ 26

Utilisation de Smart DiagnosisTM 29

MAINTENANCE 30

Nettoyage après chaque sechage 30

Nettoyer l'appareil periodiquement 31

DÉPANNAGE 32

Avant d'appeler pour un service 32

DONNÉES D'UTILISATION 37

Fiche produit 37

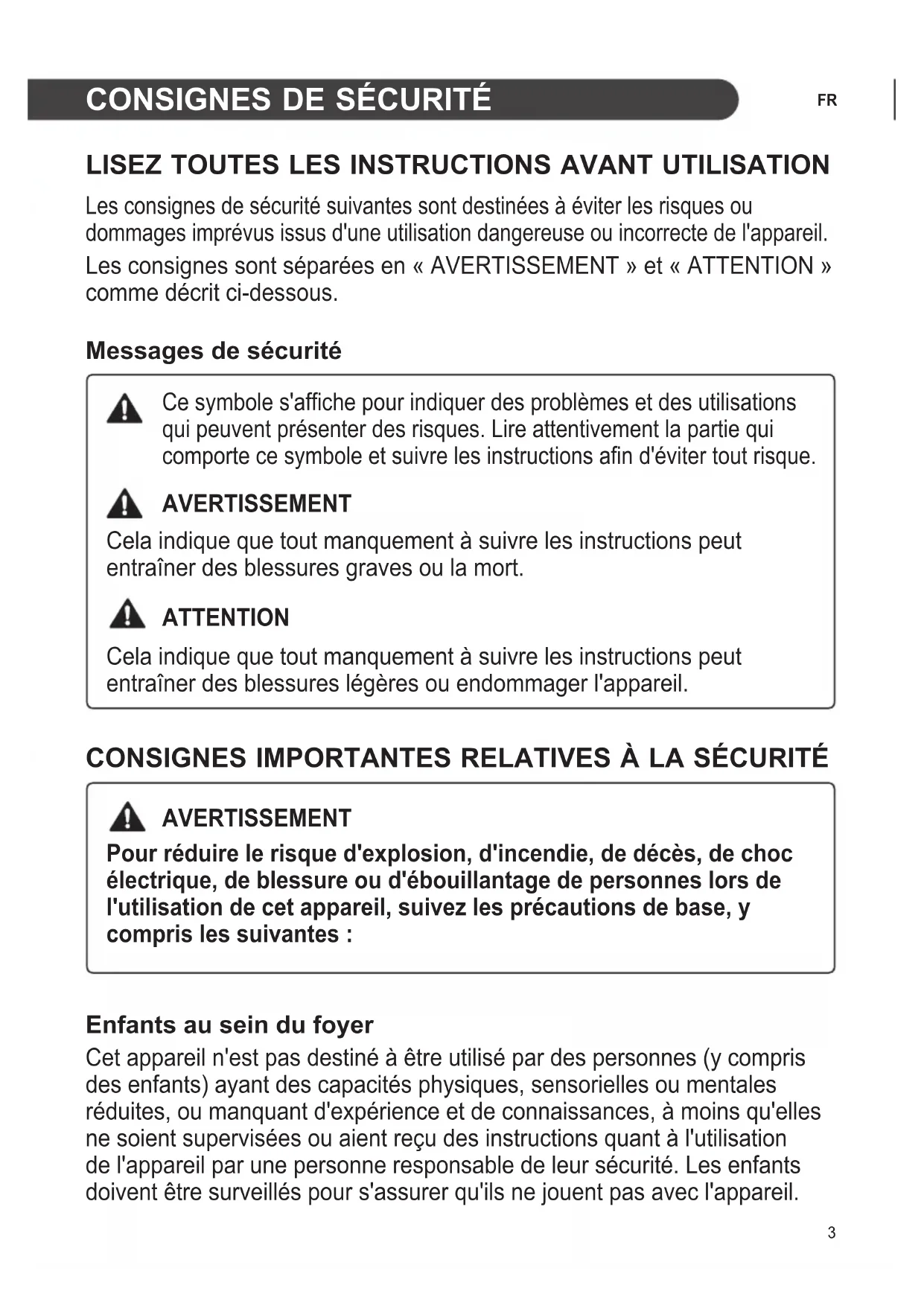

LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION

Les consignes de sécurité suivantes sont destinées à éviter les risques ou dommages imprévis sissus d'une utilisation dangereuse ou incorrecte de l'appareil. Les consignes sont séparées en « AVERTISSEMENT » et « ATTENTION » comme décrit ci-dessous.

Messages de sécurité

Ce symbole s'affiche pour indiquer des problèmes et des utilisations qui peuvent partager des risques. Lire attentivement la partie qui comporte ce symbole et suivre les instructions afin d'éviter tout risque.

AVERTISSEMENT

Cela indique que tout manquement à suivre les instructions peut entrainer des blessures graves ou la mort.

ATTENTION

Cela indique que tout manquement à suivre les instructions peut entrainer des blessures légères ou endommager l'appareil.

CONSIGNES IMPORTANTES RELATIVES À LA SECURITÉ

AVERTISSEMENT

Pour réduire le risque d'explosion, d'incendie, de décès, de chocolélectrique, de blessure ou d'ébouillantage de personnes lors del'utilisation de cet apparéil, suivez les précautions de base, y compris les suivantes :

Enfants au sein du foyer

Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacité physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient supervisées ou aient reçu des instructions quant à l'utilisation de l' apparéil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil.

Pour une utilisation en Europe :

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou bien manquant d'expérience et de connaissances, s'ils sont surveillés ou ont reçu des instructions relatives à l'utilisation de l' apparéil d'une manière sure et s'ils comprend le dangers impliqués. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et la maintenance par l'utilisateur ne doit pas être exécutés par des enfants sans surveillance.

Les enfants de moins de 3 ans doivent être tenus à l'écart, sauf s'ils sont surveillés en permanence.

Installation

Assurez-vous que l'appareil soit correctement installé, relié à la terre et ajusté par un personnel qualifié suivant les instructions d'installation.
- Ne jamais faire fonctionner cet apparéil s'il est endommagé, défectieux, partiellement démontré ou a des pieces manquantes ou cassées, y compris si le cordon ou la fiche est endommagée.
- Cet apparéil ne doit être transporte que par deux personnes ou plus tenant l' apparéil en toute sécurité.
- Ne pas installer l'appareil dans un endroit humide et poussièreux. Ne pas installer ou ranger l'appareil dans une zone en plein air, ou toute autre zone soumise à des conditions telles que la lumière du soleil, le vent ou la pluie ou à des températures inférieures à zéro.
- Serrer le tuyau de vidange pour éviter toute séparation.
- Si le cable d'alimentation est endommagé ou si les trous de la prise sont lâches, ne pas utiliser le cordon d'alimentation et contacter un centre de service agréé.
- Ne pas brancher plusieurs prises de courant, une rallonge de cable électrique ou un adaptateur avec cet apparéil.
- Les articles tels que le caoutchouc mousse (mousse de latex), bonnets de douche, textiles imperméables, articles et vêtements à renfort caoutchouté ou oreillers garnis avec des coussins en caoutchouc mousse ne doivent pas être séchéés dans l'appareil.

• Cet apparéil ne doit pas être installé derrière une porte verrouillable, une porte coulissant ou une porte avec une charnière du côte opposé à celui de l' apparéil, de sorte qu'une ouverture complète de la porte de l' apparéil soit restreinte.
• Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de chocoléctrique en donnant un chemin de moindre résistance au courant électrique.
• Cet apparéil est équipé d'un cordon d'alimentation doté d'un conducteur de terre et d'une fiche de terre. La fiche doit être branchée dans une prise appropriée, installée et mise à la terre conformément à tous les codes et règlements locaux.
• Une mauvaise connexion du conducteur de terre peut entraîner un risque de chocolélectrique. Vérifier avec un électricien ou un personnel de service qualifié si vous avez des doutes quant à savoir si l'appareil est correctement mis à la terre.
• Ne pas modifier la fiche d'alimentation fournie avec l'appareil. Si elle ne correspond pas à la prise, faire installer une prise ajustate par un électricien qualifié.
• L'appareil ne doit pas etre alimenté par un dispositif de commutation externe, tel qu'une minuterie, ni branché sur un circuit regulierement mis sous tension et hors tension par un service public.

Utilisation

• Ne pas essayer de séparer les panneaux ou de démonter l'appareil. Ne pas appliquer d'objets pointus sur le panneau de commande afin de faire fonctionner l'appareil.

• Ne pas réparer ou remplaçer une partie de l'appareil. Toutes les réparations et l'entretien doivent être effectués par un personnel qualifié, sauf recommandation spécifique dans le manuel du propriétaire. Utiliser uniquement des pieces autorisées par l'usine.
  Garder la zone sous et autour de l'appareil exemple de matériaux combustibles tels que des peluches, du papier, des chiffons, des produits chimiques, etc.

• Ne pasmettre d'animaux vivants dans l'appareil, comme des animaux domestiques.

• Ne pas laisser l'appareil porte ouverte. Les enfants peuvent s'accrocher à la porte ou ramper à l'intérieur de l'appareil, causant des dommages ou des blessures.
• Ne jamais toucher l'appareil pendant qu'il fonctionne. Attendre que le tambour soit complètement arrêté.
• Ne pasmettre, laver ou secher des articles qui ont ete nettoyés, lavés, trempés ou tachés de substances combustibles ou explosives ( comme de la cire, de I'huile, de la peinture, de I'essence, des dégraissants, des solvants de nettoyage a sec, du petrole, de I'huile vegetale, de I'huile de cuisine, etc.). Touteutilisation incorre cate peut provoquer un incendie ou une explosion.
• En cas d'inondation, débrancher la fiche électrique et contacter le centre d'information client LG Electronics.
• Ne pas trop pousser la porte lorsque la porte de l'appareil est ouverte.
• Utiliser un tuyau ou des ensembles de tuyaux neufs fournis avec l'appareil. La réutilisation d'anciens tuyaux peut provoquer une fuite d'eau et des dommages matériels consécutifs.
• Ne pas toucher la porte au cours d'un programme haute température.
• Ne pas utiliser de gaz inflammables et de substances combustibles (benzène, essence, diluant, petrole, alcohol, etc.) pres de l'appareil.
• Si le tuyau de vidange ou d'arrivée est gelé en hiver, n'utiliser qu'après dégel.
• Conserver toutes les lessives, les assouplissants et les agents de blanchiment hors de la portée des enfants.
• Ne pas toucher la fiche d'alimentation ou les commandes de l'appareil avec des mains mouillées.
• Ne pas plier excessivement le cable d'alimentation ou placer un objet lourd sur celui-ci.

Maintenance

• Brancher correctement le cordon d'alimentation dans la prise de courant après avoir enlevé complètement toute humidité et poussière.
• Débrancher l'appareil de l'alimentation électrique avant de nettoyer l'appareil. Le réglage des commandes en position d'ARRÊT ou de veille ne déconnecte pas cet appareil de l'alimentation électrique.
• Ne pas vaporiser d'eau à l'intérieur ou à l'extérieur de l'appareil pour le nettoyer.
• Ne jamais débrancher l'appareil en tirant sur le cable d'alimentation. Toujours saisir fermement la prise électrique et la tirer tout droit pour la sortie de la prise de courant.

Sécurité technique pour l'utilisation du séche-linge

AVERTISSEMENT - Pour éviter tout risque d'incendie Risque d'incendie et matériaux inflammables

• Dégager les orifices d'aération du boîtier de l'appareil ou de la structure interne de toute obstruction. Dans le cas contraire, cela pourrait provoquer un incendie.
• Cet apparéil contient du R290, un agent réfrigérant respectieux de l'environnement mais inflammable. Ne pas endommager le circuit de réfrigérant et maintainir l' apparéil à l'abri de toute flamme ou source d'inflammation.
• Ne pas secher des articles non lavés dans l'appareil.
• Les assouplissants ou produits similaires doivent être utilisés comme spécifique par les instructions de l'assouplissant.
• Enlever tous les objets des poches tels que les briquets et allumettes.
• Ne jamais arrêté l'appareil avant la fin du cycle de sechage, à moins que tous les articles n'avient été rapidement enlevés et étendus, de sorte que la chaleur soit dissipée.

• L'appareil ne doit pas etre utilise si des produits chimiques industriels ont ete utilisés pour le nettoyage.

• Les articles qui ont été souillés par des substances telles que de l'huile de cuisson, de l'huile végétale, de l'acétone, de l'alcool, de l'essence, du kerosène, des detachants, de la térébenthine, des cires et des décapants de cire doivent être lavés à l'eau chaude avec une quantité de lessive supplémentaire avant d'être séchés dans l'appareil.

• Ne pas boire l'eau condensée. Tout manquement à respecter cette instruction peut entraîner des maladies d'origine alimentaire.
• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant ou ses techniciens habités ou bien une personne qualifiée afin d'éviter tout danger.
• Le filtré à peluches doit être nettoyé fréquement.
• Il ne faut pas laisser les peluches s'accumuler autour de l'appareil.
• Ne pas vaporiser un produit de nettoyage à sec directement dans le séche-linge et ne pas utiliser ce dernier pour secher du linge imprégné d'un produit de nettoyage à sec.
• Ne pas faire sécher du linge représentant des taches de substances huileuses. Les taches de substances huileuses (huiles comestibles incluses) ne peuvent pas être complètement éliminées du linge, même après un lavage à l'eau.
• L'appareil ne doit pas etre alimenté par un dispositif de commutation externe, tel qu'une minuterie, ni branché sur un circuit regulierement mis sous tension et hors tension par un service public.
• Retirez le linge de l'appareil immédiatement après la fin du séchage ou si l'alimentation est coupée pendant le processus de séchage. Les vêtements laissés sans surveillance dans le séche-linge après avoir été séchés peuvent provoquer un incendie. Les vêtements retirés du séche-linge après le séchage peuvent provoquer un incendie. Lorsque le séchage est terminé, retirez immédiatement les vêtements du séchage, puis étendez-les ou disposez-les à plat pour les laisser refroidir.

Élimination

• Avant de mettre au rebut un apparéil usage, le débrancher. Couper le cable directement derrière l' apparéil pour éviter toute mauvaise utilisation.

• Éliminer tous les matériaux d'emballage ( comme les sacs en plastique et le polystyrene) loin des enfants. Les matériaux d'emballage peuvent provoquer une suffocation.

• Enlever la porte avant que cet apparéil ne soit retire du service ou éliminer afin d'éviter le danger que des enfants ou de petits animaux soient piégés à l'intérieur.

PRENDRE SOIN DE L'ENVIRONMENT

Recyclage de votre ancien apparéil

• Ce symbole de poubelle barrée d'une croix indique que vous équipement électrique etlectronique (EEE) ne doit pas être jeté avec les ordures menagères. Il doit faire l'objet d'un tri et d'une collecte sélective séparée.
• Les équipements ELECTriques que vous jetez peuvent containir des substances dangereuses. Il est donc important de les jeter de façon appropriée afin d'éviter des impacts négatifs sur l'environnement et la santé humaine. L'équipement que vous jetez peut également containir des pieces réutilisables pour la réparation d'autres produits ainsi que des matériaux précieux pouvant être recyclés pour préserver les ressources de la planete.
• Vous pouvez rapporter votre apparéil au commercant qui vous l'a vendu ou contacter votre collectivité locale pour connaître les points de collecte de votre EEE. Vous trouvez également des informations à jour concernant votre pays en allant sur www.quefairedemesdechets.fr

Ce sèche-linge contient des gaz réfrigérants

R290 (PRP : 3) : 0,145 kg Fermé hermétiquement.

Pièces et caractéristiques

REMARQUE

L'aspect et les caractéristiques peuvent être modifiés sans préavis pour améliorer la qualité de l'appareil.

Vue avant

1 Reservoir d'eau
2 Panneau de commande
3 Porte

Accessoires

Pour tout achat, veuillez contacter le centre d'information client LG Electronics ou visiter le site Web de LG à l'adresse http://www/lg.com.

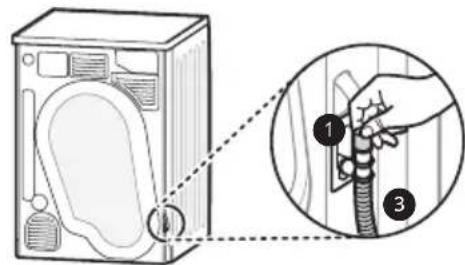

Tuyau de vidange de la condensation et support de tuyau
Support de séchage
Kit de superposition

Caracteristiques

Modèle DV908IH2S D/908IH2
Alimentation électrique 220 - 2	40 V~, 50 Hz
Dimensions 600 mm (L) X 690 mm (P) X 850 mm (H)
Poids de l'appareil 56 kg
Température admissible 5 - 35	°C
Capacité maximal 8 kg

Exigences du lieu d'installation

Avant d'instructor l'appareil, vérifier les informations suivantes pour s'assurer que l'appareil soit installé au bon endroit.

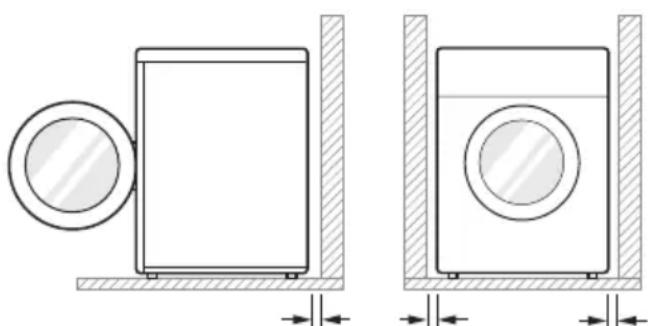

Emplacement

5cm1cm1cm

• Niveau du sol: La pente admissible sous la totalité de l'appareil est de 1^ .

• Prise de courant: Doit ettre a moins de 1,5 metre de part et d'autre de l'emplacement de l'appareil.

• Ne pas surcharger la prise avec plus d'un apparéil.

• Dégagement supplémentaire : il devrait être à 5 cm du mur et 1 cm de l'arrière, de la droite et de la gauche.

• Ne pasmettre ou stocker de produits de lessive sur le dessus de I'appareil.Ces produits peuvent endommager la finition ou les commandes.

REMARQUE

• Pour une meilleure performance de séchage, veuillez garder l'arrière de l'appareil à distance du mur.
• Ne pas installer l'appareil s'il existe un risque de gel ou de poussière.
  L'appareil peut ne pas etre en mesure de fonctionner correctement ou peut etre endommagé par le gel de I'eau de condensation dans la pompe et le tuyau de vidange.
• Ne pas installer l'appareil à côté d'un apparéil à haute température comme un réfrigerateur, un four ou un poèle, etc., car cela peut provoquer des difficultés de sechage et une mauvaise durée du programme, et nuire au bon fonctionnement du compresseur. L'appareil fonctionne moins à une température ambiente de 23^ .

Positionnement

• Installer l'appareil sur un sol plat et dur.
• S'assurer que la circulation d'air autour de l'appareil ne soit pas entravée par des tapis, carpettes, etc.
• Ne jamais essayer de corriger les inégalités du sol avec des morceaux de bois, de carton ou des matérieliaux similaires sous l'appareil.
• Ne pas installer l'appareil dans des pieces qui puissant atteindre une température négative. Destuyaux gelés peuvent éclater sous la pression. La fiabilité de l'unité de commandelectronique peut être alterée à des températures inférieures au point de congestion.

• Si l'appareil est livré en hiver et que la température est négative, placer l'appareil à température ambiente pendant quelques heures avant de lemettre en service.

• Veuillez vous assurer que lorsque l'appareil est installé, il soit facilement accessible à un technicien en cas de panne.

• Une fois l'appareil installé, ajustez les quatre pieds à l'aide d'une clé pour vous assurer que l'appareil est stable et laissez un dégagement d'environ 20 mm entre le dessus de l'appareil et le dessous de tout plan de travail.

Exigences relatives à la ventilation

• Alcôve ou sous-plan de travail
• Respecter un débit d'air de 3,17³/min à travers l'appareil
  Armoire
  La porte de l'armoire doit composer 2 ouvertures (persiennes), chacune ayant une superficie minimale de 387~cm^2 ,située a 8 cm du haut et du bas de la porte.

AVERTISSEMENT

• Éviter d'installer l'appareil aujourd'hui est excellent. L'arrêt de l'appareil doit être bien ventilé. Le non-respect des instructions peut entraîner des problèmes.
• L'appareil ne doit pas etre installe a coted'un apparéil de réfrigération.
• L'appareil n'est pas conscience pour un usage maritime ou dans des installations mobiles comme des caravanes, avions, etc.

• Ne pas utiliser de rallonge ni de double adaptateur.
• Toujours débrancher l'appareil après utilisation.
• Raccorder l'appareil à une prise de terre conformément à la réglementation sur le câblage électrique en vigueur.
• L'appareil doit être positionné de sorte que la prise soit facilement accessible.

Mise à niveau de l'appareil

Vérifier la mise à niveau

La mise à niveau de l'appareil évite des bruits et des vibrations inutiles. Vérifier si l'appareil est parfaitement à niveau après l'installation.

• Si l'appareil oscille lorsque vous poussez la plaque supérieure de l'appareil en diagonale, régler à nouveau les pieds.

Réglage et mise à niveau de l'appareil

Si l'appareil n'est pas parfaitement à niveau, tourner les pieds réglables jusqu'à ce que l'appareil ne vacille plus.

• Tourner les pieds régables dans le sens des aiguilles d'une montre pour les lever ou dans le sens inverse des aiguilles d'une montre pour les abaisser de l'avant vers l'arrière, d'un cotoé à l'autre et d'un coin à l'autre.

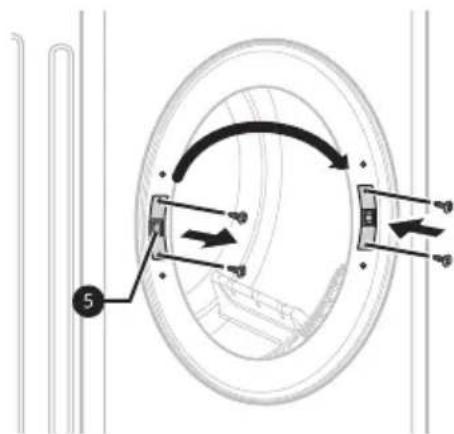

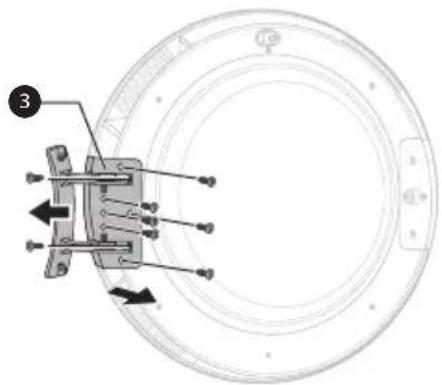

Inverser la porte

Vous pouvez inverser la portepourvoirecommodite.

AVERTISSEMENT

• Ne pas inverser la porte pendant que l'appareil est posé sur un lave-linge.
• Avant de retirer les vis de la charnière, demander à un assistant de supporter le poids de la porte. La porte pourrait tomber sur le sol en raison de son poids.
• Pour des raisons de sécurité, deux personnes ou plus doivent travailler ensemble pour inverser la porte.

REMARQUE

• L'apparance des vis varie et les vis doivent être insérées différemment en fonction de la position. S'assurer que la vis est correctement sélectionnée avant de serrer.

1 Ouvrir la porte et restorer les 2 vis de la charnière de la porte (1). Avec avoir retiré les vis, déposer delicatement la porte de l'armoire (2) avec la face avant tournée vers le sol.

AVERTISSEMENT

• Retirer d'abord la vis inférieure. La porte peut tomber sur le sol en raison de son poids et la porte peut être endommagée.

2 Retirer les 8 vis de l'assemblage de charnière (3) de la porte.

• Il existe 6 vis à l'avant et 2 vis sur le cotoé.

3 Retirer les 3 vis de la serrure de porte (4) qui est fixée entre la porte et l'assemblage de charnière, puis retarder la vis qui est fixée sur le crochet de la porte.

4 Basculer entre la position de l'assemblage de charniere (3) et la serrure de la porte (4) puis serrer les vis dans l'ordre inverse.

• Serrer la vis dans la bonne position en se réferant aux étapes 2 à 4.

5 Retirer le loquet de la porte (5) du cadre de l'appareil en retardant les 2 vis, puis les assemblier du côte opposé.

6 Retirer les 2 vis décoratives du cadre de l'appareil, puis les assembler du côte opposé.

7 Installer la porte avec les vis retirees à l'objet 1, puis vérifier que la porte se ferme correctement.

Instructions d'emplement

Votre seche-linge peut etre place sur le dessus d'un lave-linge LG et solidement fixe avec un kit de superposition. Cette installation doit etre effectuee par un personnel qualifie pour s'assurer qu'il soit correctement instalé.

Kit de superposition

Pour superposer ce seche-linge, un kit de superposition LG est nécessaire.

Sèche-linge
Lave-linge LG

Ce sèche-linge ne peut être empilé que sur un lavelinge LG. Ne pas essayer d'empiler ce sèche-linge sur un autre lave-linge, car cela pourrait provoquer des dommages, des blessures corporelles ou des dommages matériels.

Forme et directives d'assemblage	Taille de la plaque supérieure du lave-linge
	550 mm 600	mm
	550 L	600 L

Procedure d'installation

AVERTISSEMENT

• Une installation incorrecte peut provoquer des accidents graves.
• Le poids de l'appareil et la hauteur de l'installation rendent la procEDURE de superposition trop risquée pour une seule personne. Cette procEDURE doit être effectuee par deux personnels d'entretien qualifiés ou plus.
• L'appareil ne convient pas pour une installation intégrée. Ne pas installer comme un apparéil intégré.
• Ne pas utiliser si l'appareil n'est pas correctement superposé.

1 Placer le sèche-linge LG sur le lave-linge LG.

2 Retirer les deux vis de la partie inférieure du capot arrêté de chaque côte, comme illustré ci-dessous.

3 Aligner les trous du kit de superposition et les trous du capot arrête.

3-1)600mm

3-2) 550~mm

Fixer les deux vis qui ont ete retirées auparavant du sèche-linge sur le kit de superposition.
5 Utiliser les quatre vis de la boite d'accessoires (16 mm) pour assembler le capot arrêté du lavelinge et le kit de superposition.
6 La procEDURE du cote opposé sera identique.

Installer le tuyau de vidange

Normalement, l'eau condensée est pompée dans le réservoir d'eau où l'eau est collectée jusqu'à une vidange manuelle. L'eau peut également être evacuée directement vers une vidange au réseau, en particulier lorsque le seche-linge est superposé sur le dessus d'un lave-linge. Avec un kit de connexion pour tuyau de vidange au réseau, il suffit de modifier le chemin de l'eau et de le rediriger vers le dispositif de vidange comme ci-dessous :

1 Séparer le couvercle anti-retour (1) et le tuyau du réservoir d'eau (2) du kit de raccordement.

Fixer le couvercle anti-retour (1) à la tête du kit de raccordement, puis connecter le tuyau de drainage (3) sur le côte opposé du kit de raccordement.

ATTENTION

• Si le tuyau est installé de manière qu'il peut être plié ou pince, le drainage risque de ne pas fonctionner correctement.

REMARQUE

• Il est possible d'inverter le tuyau d'évacuation même si l'appareil n'est pas empilé sur le lavelinge.

Aperçu d'utilisation

Utilisation de l'appareil

Avant le premier cycle, régler l'appareil pour secher pendant cinq minutes afin de rechauffer le tambour. Ouvrir la porte entre des charges les premières fois que vous utilisez l'appareil afin de permettre à toutes les odeurs de l'intérieur de l'appareil de se disperser.

1 S'assurer que le filtré à peluches et le réservoir d'eau soient propres.

• Le filtré à peluches est à l'intérieur du cercle de la porte. Il doit être nettoyé avant chaque cycle de sechage.
• Ouvrir la porte et s'assurer que le filtré à peluches soit propre. Si ce n'est pas le cas, veuillez nettoyer le filtré à peluches.

• Vérifier également que le réserve d'eau soit vide pour des résultats de sechage optimaux.

AVERTISSEMENT

• Ne pas boire l'eau condensée.

REMARQUE

• Dans certains cas, la fenêtre LED peut afficher (Symbole d'eau vide) et l'appareil peut s'arreter parce que le réserve d'eau est plein.

2 Placer le linge dans le tambour après tri.

• Les vêtements doivent être triés par type de tissu et niveau de séchage et toutes les sangles et ceintures de vêtements doivent être bien attachées et fixées avant d'être mises dans le tambour. Pousser le linge à l'arrière pour l'éloigner du joint de la porte. Sinon, le joint de la porte et les vêtements peuvent être endommages. Fermer la porte.

ATTENTION

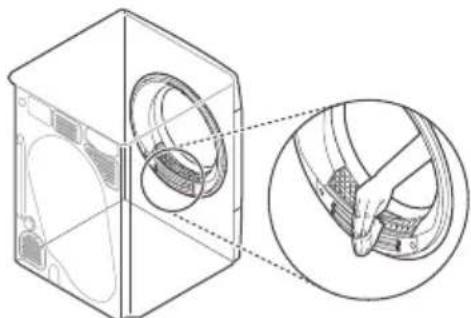

• Veillez à ne pas coincer de linge entre la porte et le joint en caoutchouc.

3 Mettre l'alimentation en marche.

• Appuyer sur le bouton On. L'icone duvoyant au-dessus du bouton s'allume, indiquant que l'appareil est pret à fonctionner.

4 Sélectionner le programme de séchage que vous voulez.

• Vous pouvez désirir un programme en tournant le bouton sélection de programme jusqu'à ce que le programme désiré soit indiqué.
• Si vous appuyez sur le bouton Départ/Pause sans désirir un programme, l'appareil passe au programme Koch-/Buntwäsche (Coton). Veuillez vous reporter au tableau des programmes pour des informations détaillées.

5 Appuyer sur le bouton Départ/Pause.

Lorsque you appuyez sur le bouton Depart/Pause, l'appareil ventile l'intérieur du tambour pendant 10 secondes afin de le préparer pour une opération de sechage.

6 Une fois le cycle terminé, ouvrir la porte et sortir le linge.
7 Arrerer l'appareil.
Appuyer sur le bouton On.

ATTENTION

• Faites attention! Le tambour à l'intérieur peut être encore chaud.
• L'appareil ne doit pas etre utiliser a des fins autres que celles pour lesquelles il a ete concu.

REMARQUE

• La dernière partie d'un cycle de seche-linge se produit sans chaleur (cycle de refroidissement) afin de garantir que la lessive reste à une température qui assure que le linge ne soit pas endommagé.
• Une température atmosphérique élevée et une petite piece peutment à la fois augmenter le temps de séchage et la consommation d'énergie.

Trier le linge

Les vêtements disposent de leurs propres étiquettes de soins de lavage, donc il est recommandé d'effectuer un séchage selon l'étiquette de soins de lavage.

En plus de cela, le linge doit être trié en fonction de la taille et du type de tissu.

Pour la(Meilleure performance de sechage et la consommation d'energie la plus efficace,ne pas surcharger l'appareil.

Lainages

• Secher les lainages sur le programme Laine. S'assurer de suivre d'abord les symboles de l'étiquette de soins du tissu. La laine peut ne pas etre complètement seche avec le cycle, donc ne repetez pas le sechage. Remetre les lainages dans leur forme d'origine et les secher a plat.

Matières tissées et tricotées

• Certaines matieres tissées et tricotées peuvent se contracter en fonction de la qualité.

Sans fer et synthetique

• Ne pas surcharger l'appareil. Retirer les articles sans fer des que l'appareil s'arrête pour réduire les pris.

Vêtements de bébé et chemises de nuit

• Toujours vérifier les étiquettes d'entretien des tissus.

Caoutchouc et plastiques

• Ne pas secher les articles fabriqués à partir de ou contenant du caoutchouc ou des matières plastiques, tels que:
• tabliers, bavoirs, couvertures de chaise
  rideaux et nappes
• tapis de bain

Fibre de verre

• Ne pas secher des articles en fibre de verre dans l'appareil. Des particules de verre laissées dans l'appareil peuvent être ensuite collectées par vos vêtements dans des cycles ultérieurs.

Icône Description
□	Séchage
○	Séchage en machine
○	Pressage permanent / Résistance au froissement
○	Doux / Délicat
×	Ne pas sécher en machine
×	Ne pas sécher
○	Chauffage Fort
○	Chauffage Moyen
○	Chauffage Faible
●	Pas de chauffage / Air
○	Étendre pour sécher / Suspendre pour sécher
III	Égoutter pour sécher
-	Séchage à plat
○	À l'ombre

Panneau de commande

Caracteristiques du panneau de commande

Bouton Marche/Arret

• Appuyer sur le bouton On pourmettre le lave-linge en marche et à l'arrêt.
• Appuyez sur le bouton On pour annuler la fonction Zeitverzögerung (Fin différée).

2 Selecteur de programme

• Les programmes sont disponibles selon le type de linge.
• Levoyant s'allume pour indiquer le programme selectionné.

Bouton Départ/Pause

• Ce bouton Départ/Pause est utilisé pour démarrer oumettre en pause un cycle de séchage.
• En Pause, l'alimentation se coupe automatiquement au bout de 14 minutes.

4 Boutons de programme supplémentaires

• Utiliser ces boutons pour selectionner les options souhaitees pour le programme selectionné.
• Pour utiliser la fonction de démarrage à distance, reportez-vous à FONCTIONS SMART.

5 Indicateur de progression du séchage

L'icone différente du voyant s'allume en fonction de la progression du cycle de séchage.

• : Cette icône s'allume lorsque l'appareil est en cours de séchage.
• à: Cette icône s'allume lorsque l'appareil est en cours de séchage repassage.
• []: Cette icône s'allume lorsqu l'appareil est en cours de séchage armoire.
• : Cette icône s'allume lorsque l'appareil est en cours de refroidissement.

Affichage

Cette icône indique que le filtre à peluches doit être nettoyé ou est inséré.

• Notification de nettoyage : Lorsque vous appuyez sur le bouton On, l'icone s'affiche.
• Avis d'absence : lorsque le filtré à peluches n'est pas inséré, l'icone s'affiche et l'appareil ne fonctionne pas.

Cette icône indique que le réservoir d'eau doit être vidé ou est plein.

• Notification de vidange : Lorsque vous appuyez sur le bouton On, cette icône s'affiche.
• Notification d'eau pleine : L'icone s'affiche et un signal sonore est audible lorsque l'appareil est en marche.

Cette icône indique l'état de nettoyage automatique du condenseur. L'icône s'affichera pendant les pulverisations d'eau dans le condenseur.

Tableau des programmes

Guide du programme de séchage par capteur

Programme Koch-/Buntwäsche (Coton)		Capacité de charge maxi*1	8 kg
Trocknungsgrad (Niveau de séchage) • Type de linge • Détail	Extra Trocken (Extra sec) • Serviettes de bain, robes de chambre et linge de lit • Pour des tissus épais et matelassés
	Schranktrocken (Prêt à ranger) • Serviettes de bain, torchons, sous-vêtements et chaussettes en coton • Pour des tissus ne nécessitant pas de repassage
	Bügeltrocken (Prêt à repasser) • Linge de lit, linge de table, serviettes, t-shirts, polos et vêtements de travail • Pour des tissus nécessitant un repassage
Note pour les instituts de test	• Régler le programme sur Koch-/Buntwäsche (Coton) + Schranktrocken (Prêt à ranger) + Energie (Eco) (Charge pleine et demie) pour un test conformément à la norme EN61121 et à la directive 932/2012. • Koch-/Buntwäsche (Coton) + Schranktrocken (Prêt à ranger) + Energie (Eco) est le programme le plus efficace en termes de conditions de test proposées par la norme EN61121 et la directive 932/2012. • Les résultats des tests dépendant de la température ambiente, du type et de la quantité de charge, de la durée de l'eau et de la température d'arrivée de l'eau.

*1: La capacité de charge maximale peut largement varier en fonction du modele que vous avez acheté.

Programme Mix (Mix)		Capacité de charge maxi	4 kg
Trocknungsgrad (Niveau de séchage) • Type de linge • Détail	Extra Trocken (Extra sec) • Linge de lit, linge de table, survêtements, anoraks et couvertures • Pour des tissus épais et matelassés ne nécessitant pas de repassage
	Schranktrocken (Prêt à ranger) • Chemises et chemisiers • Pour des tissus ne nécessitant pas de repassage
	Bügeltrocken (Prêt à repasser) • Pantalons, commodes, jupes et chemisiers • Pour des tissus nécessitant un repassage
Programme Pflegeleicht (Synthétiques)	Capacité de charge maxi	3,5 kg
Trocknungsgrad (Niveau de séchage) • Type de linge • Détail	Schranktrocken (Prêt à ranger) • Chemises, t-shirts, pantalons, sous-vêtements et chaussettes • Pour le polyamide, l'acrylique et le polyester ne nécessitant pas de repassage Bügeltrocken (Prêt à repasser) • Chemises, t-shirts, sous-vêtements, anoraks et chaussettes • Pour le polyamide, l'acrylique, le polyester nécessitant un repassage
Programme Bettdecken (Couette)	Capacité de charge maxi	2,5 kg
Type de linge Literie, draps
Détail Pour des couettes
Programme Handtücher (Serviettes)	Capacité de charge maxi	4,5 kg
Type de linge Serviettes, taires d'oreillers
Détail Pour des tissus en coton ne nécessitant pas de repassage
Programme Kurz 30 (Rapid de 30)	Capacité de charge maxi	1 kg
Type de linge Les objets légers et petits de moins de 3 pièces.
Détail Pour les articles à petite quantité de polyamide, d'acrylique et de polyester
Programme Allergy Care (Anti-allergie)	Capacité de charge maxi	1 kg
Type de linge Coton, sous-vêtements, draps de lit et vêtements de bébé
Détail Aide à éliminer les allergènes tels que les acariens
Programme Feinwäsche (Délicat)	Capacité de charge maxi	1,5 kg
Type de linge Soie, tissus raffinés et lingerie
Détail Pour des tissus sensibles à la chaleur, tels que des tissus synthétiques
Programme Wolle (Laine)		Capacité de charge maxi	1 kg
Type de linge Laine
Détail Pour la laine
Programme Sportswear (Textiles sport)	Capacité de charge maxi	2 kg
Type de linge Tenue de football et vêtements de formation
Détail Pour des matières polyester

Guide de programme de séchage minuté

Programme Regaltrocken	(Séchage à plat)	Capacité de charge maxi	-
Type de linge Soie, laine,	ingerie délicate
Détail Rafraîchit les vêtements sans sèche-linge

Programme Abkühlen (Air froid)	Capacité de charge maxi	-
Type de linge Tous tissus ayant besoin de refraîchissement
Détail Séchage sans chaleurur

Programme Warm (Air chaud)	Capacité de charge maxi	-
Type de linge	Serviettes de bain, peignoirs de bain, torchons de vaisselet et tissus acryliques matelassés
Détail	Petits articles et vêtements humides, articles du quotidien adaptés au séchage thermique

ATTENTION

• Si la charge est inférieure à 1 kg, veuillez utiliser le programme Warm (Air chaud) dans les programmes de Minuterie. Les articles de laine doivent être séchés en utilisant le programme Wolle (Laine) et les tissus sensibles à la chaleur, y compris la soie, les sous-vêtements et la lingerie doivent être séchés en utilisant le programme Feinwäsche (Déricat). Veuillez respecter la charge de linge recommandaee lorsque vous sélectionnez le programme souhaité. Sinon, vos vêtements peuvent être endommages.

REMARQUE

• Il convient au séchage du linge habituel humide en coton et il s'agit du programme le plus efficace en termes de consommation d'énergie pour secher du linge humide en coton.
• Si l'appareil est encastré, cela peut cause une dégradation des performances.
• Si le linge n'est pas essoré à une vitesse élevée pendant le lavage, la consommation d'énergie et le temps de séchage augmentent.

Options de séchage Sélectionnables

Programme EcoHybrid (EcoHybrid)
Programme	Trocknungsgrad(Niveau de séchage)	Arrêt Energie	(Eco) Zeit (Rapide)
Koch-/Buntwäsche(Coton)	Extra Trocken(Extra sec)		●	●
	Schranktrocken(Prêt à ranger)		●*1	●
	Bügeltrocken(Prêt à repasser)		●	●
Mix (Mix)	Extra Trocken(Extra sec)		●	●
	Schranktrocken(Prêt à ranger)		●	●*1
	Bügeltrocken(Prêt à repasser)		●	●
Pflegeleicht(Synthétiques)	Schranktrocken(Prêt à ranger)		●	●*1
	Bügeltrocken(Prêt à repasser)		●	●
Bettdecken(Couette)	-			●*1
Handtücher(Servlettes)	-			●*1
Kurz 30(Rapide 30)	-			●*1
Allergy Care(Anti-allergie)	-			●*1
Feinwäsche(Décicat)	-		●*1
Wolle (Laine) -			●*1
Sportswear(Textiles sport)	-		●*1
Regaltrocken(Séchage à plat)	-		●*1
Abkühlen(Air froid)	-	●*1
Warm (Air chaud)			●*1	●

*1: Cette option est automatiquement insérée dans le programme et ne peut pas être désélectionnée.

Programmes optionnels et fonctions supplémentaires

Il vous permet de retarder le temps de finition du cycle de séchage de 3 heures à 19 heures.

1 Mettre l'appareil sous tension.
2 Sélectionner un programme.
3 Appuyer sur le bouton Zeitverzogerung (Fin differée).
4 Régler la ou les heures de retard en appuyant sur le bouton Mehr Zeit (Ajouter du temps), Weniger Zeit (Réduction du temps).
5 Appuyer sur le bouton Depart/Pause.

Anti Falten (Défroissage)

Cela vous permet d'éviter les pris qui se forment lorsque le linge n'est pas rapidement sorti à la fin du cycle de séchage.

Lorsque l'option est activée, unvoyant est allumé, indiquant que l'option anti-plis est réglée et l'appareil fonctionne pendant 10 secondes de façon répetée et se met en pause pendant 5 minutes. L'option est automatiquement désactivée au bout de 2 heures à la fin du cycle de séchage.

Pour désactiver l'option, appuyer sur le bouton Anti Falten (Défroissage) avant de commencer un cycle de séchage.

REMARQUE

• Lorsque l'option est régée, un rectangle avec une ligne en pointillé s'affiche sur l'écran LCD.
• Lorsque l'options est régée, seul le bouton On fonctionne.

Vouspermetdactiver et de desactiver un carillon.

Trocknungsgrad (Niveau de séchage)

Il vous permet de sélectionner un niveau de séchage pour le programme de séchage.

1 Mettre l'appareil sous tension.
2 Sélectionner un programme.
3 Sélectionner un niveau de séchage en appuyant sur le bouton Trocknungsgrad (Niveau de séchage) à plusieurs reprises.

Vospermet d'économiser del'énergie ou du temps.

• Energie (Eco): Option d'économie d'énergie.
• Zeit (Rapide) : Option de gain de temps.

Favorit (Favori)

Vous permet de stocker un programme de sechage personnelise pour une utilisation ultérieure.

1 Mettre l'appareil sous tension.
2 Sélectionner un programme.
3 Sélectionner un programme d'options ou des fonctions supplémentaires (Anti Falten (Défroissage), EcoHybrid (EcoHybrid) etc.).
4 Appuyer et maintainir le bouton Favorit (Favori) pendant 3 secondes.

Le programme de sechage personnelé est maintainant stocké pour une utilisation ultérieure. Pour réutiliser le programme personnelé, appuyer sur le bouton Favorit (Favori) et le bouton Départ/ Pause.

Lorsque l'appareil est en marche, il est possible de voir à l'intérieur du tambour enMAINENANT le bouton Trocknungsgrad (Niveau de sechage) appuyé pendant 3 secondes.

Lumiere allumée : La porte est ouverte.
- Lumière éteinte : La porte est fermée. La lumière s'éteint automatiquement.

Mehr Zeit (Ajouter du temps) / Weniger Zeit (Réduction du temps)

Il vous permet d'augmenter ou de diminuer le temps de sechage lorsque vous utilisez le programme de sechage Regaltrocken (Sechage a plat), Abkühlen (Air froid) et Warm (Air chaud).

Appuyer sur le bouton Mehr Zeit (Ajouter du temps) pour augmenter le temps de sechage de 5 minutes.
- Appuyez sur le bouton Weniger Zeit (Réduction du temps) pour réduire le temps de séchage de 5 minutes.

Il vous permet de contrôler le verrouillage et le déverrouillage du panneau de commande. Il empêche les enfants de changer de cycle ou de faire fonctionner l'appareil.

Verrouillage du panneau de commande

1 Appuyez et maintenez simultanément le bouton Zeitverzogerung (Fin differee) et Anti Falten (Defroissage) pendant 3 secondes.
2 Un signal sonore retentit et L s'affiche a I'ecran.

Lorsque Kindersicherung (Verrouillage infant) est activé, tous les boutons sont verrouillés, sauf le bouton On.

REMARQUE

• La mise hors tension ou l'exploitation de tous les cycles ne réinitialise pas la fonction de verrouillage infant. Vous doivent désactiver le verrouillage infant avant de pouvoir acceder à d'autres fonctions.

Déverrouillage du panneau de commande

Appuyez et maintenez simultanément le bouton Zeitverzogerung (Fin differee) et Anti Falten (Défroissage) pendant 3 secondes.

• Un carillon retentit et le temps restant pour le programme actuel réapparait à l'écran.

Regaltrocken (Sechage à plat)

Ce programme est concu pour etre utilise avec du linge qui doit etre seche a plat, sans tambour, y compris les pulls et les tissus delicats.

Pour utiliser ce programme, vous avez besoin d'un séchoir placé à l'intérieur de l'appareil. Avant le séchage, jeter les matériaux d'emballage du séchoir.

1 Ouvrir la porte.
2 Insérer le crochet au centre du tambour.

3 Placer le support de séchage sur la structure au-dessus du filtré à peluches et appuyer dessus pour terminer l'assemblage.

4 Placer les articles mouillés sur le support. Laisser de l'espace autour des articles pour que l'air circule.

• Le support ne rouge pas, mais le tambour tourne.

5 Fermer la porte.
6 Mettre l'alimentation sous tension et selectionner Regaltrocken (Sechage a plat).
7 Appuyer sur le bouton Départ/Pause.

REMARQUE

• Contrôler le filtré à peluches etzheimer les peluches accumulées des articles séchés sur le support.
• Les touches Mehr Zeit (Ajouter du temps) / Weniger Zeit (Réduction du temps) peuvent être utilisées pour un réglage fin du temps de sechage.

Utilisation de l'Application LG SmartThinQ

Les choses à vérifier avant d'utiliser LG SmartThinQ

Pour les apparciels avec le logo ou ou

1 Vérifier la distance entre l'appareil et le routeur sans fil (Réseau Wi-Fi).

• Si la distance entre l'appareil et le routeur sans fil est trop éloignée, la puissance du signal devient faible. L'installation peut prendre trop de temps ou l'installation peut échouer.

2 Désactiver les Données Mobiles ou les Données cellulaires sur votre smartphone.

3 Connectez votre smartphone au routeur sans fil.

REMARQUE

• Pour tester la connexion Wi-Fi, vérifie si l'icone WLAN (Wi-Fi) sur le tableau de commande est allumée.
  L'appareil prend en charge les réseaux Wi-Fi 2,4 GHz uniquement. Pour vérifier la fréquence de votre réseau, contacter votre fournisseur de services Internet ou consulter le manuel de votre routeur sans fil.
  LG SmartThinQ ne saurait ete tenu responsable en cas de problemes de connexion au reseau, ou de problemes/dysfonctionnements/erreurs provoques par la connexion reseau.
• Si l'appareil a du mal à se connecter à la Wi-Fi, il se peut qu'il soit trop éloigné du routeur. Acheter un répétableur Wi-Fi pour améliorer la force du signal.
• La connexion Wi-Fi peut avoir du mal à s'étabir, ou peut être coupée à cause d'un environnement génant.
• La connexion réseau peut avoir du mal à fonctionner, en fonction du fournisseur d'accès choisi.
  L'environnement sans fil peut entrainer un ralentissement du réseau.
• L'appareil ne peut pas etre enregistré en raison de problèmes liés à la transmission du signal sans fil. Debrancher l'appareil et attendez environ une minute avant de réessayer.
• Si le pare-feu de votre routeur sans fil est activé, désactiver le pare-feu ou ajouter une exception à ce dernier.
• Le nom du réseau sans fil (SSID) doit être composé d'une combinaison de chiffres et de lettres anglais (les caractères spéciaux ne sont pas autorisés).
• L'interface d'utilisateur du Smartphone (IU) peut varier en fonction du système d'exploitation du téléphone (SE) et du fabricant.
• Si le protocole de sécurité du routeur est configuré sur WEP, il est possible que vous ne puissiez pas configurer le réseau. Veuillez le modifier par d'autres protocoles de sécurité (WPA2 est recommendé) et enregistrer le produit à nouveau.

Installation de LG SmartThinQ

Chercher l'application LG SmartThinQ dans Google Play Store & Apple App Store sur un smartphone. Suivre les instructions pour télécharger et installer l'application.

Fonction Wi-Fi

Pour les apparciels avec le logo ou ou

Communquier avec le dispositif depuis un SmartPhone au moyen de fonctions intelligentes.

Cycle de séchage (Dém. à distance, Programme télécharge)

Définir ou télécharger tout programme préfééré et l'exploiter par télécommande.

Cette fonction seLECTIONne automatiquement les mêleurs cycles et réglages pour le sèche-linge en fonction des informations d'utilisation relatives au dernier cycle de lavage effectué.

REMARQUE

• Pour utiliser cette fonction, le lave-linge et le séche-linge doivent être connectés à l'application SmartThinQ.
• Si vous activez la fonction Smart Pairing (Apparlement Intelligent) dans l'application LG SmartThinQ et que vous mettez le sechelinge sous tension après avoir utilisé le lavelinge, un cycle de sechage recommandé est automatiquement définir.

Smart Diagnosis™

Cette fonction fournit des informations utiles pour le diagnostic et la résolution de problèmes avec l'appareil sur la base du modele d'utilisation.

Alertes de notification

Lorsque le cycle est terminé ou que l'appareil rencontres des problèmes, vous disposez de l'option vous permettant de receivevoir des notifications sur un smartphone.

Contrôle de l'Énergie

La consommation d'énergie du seche-linge est affectée par le cycle et les options de façon que vous pouvez voir quelques modifications au niveau de la consommation d'énergie d'un cycle à un autre.

Réglages

Définir le nom du produit et supprimer un produit.

REMARQUE

• Si vous changez le routeur sans fil, le fournisseur de services Internet ou le mot de passer, supprimer l'appareil enregistré de l'application LG SmartThinQ et l'enregistrer à nouveau.
• L'application peut changer, dans le but d'améliorer le produit, sans que les utilisateurs n'en soient informés.
• Les caractéristiques peuvent varier selon le modele.

Utilisation du Cycle de Séchage

Fernstart (Dém. à distance)

Utiliser un smartphone pour contrôler votre apparéil à distance. Vous pouvez également surveiller le fonctionnement de votre programme de sorte que vous sachiez combien de temps il reste pour ce programme.

Pour utiliser le Démarrage à distance :

1 Appuyer sur le bouton On.
2 Mettre le linge dans le tambour.
3 Appuyer et maintainir le bouton Anti Falten (Defroissage) appuyé pendant 3 secondes pour activer la fonction de Demarrage à distance.
4 Lancer un programme depuis l'application LG SmartThinQ sur votre smartphone.

REMARQUE

• Lorsque le mode Demarrage à distance est activé, vous pouvez lancer un cycle à partir de l'application Smartphone LG SmartThinQ. Si le cycle n'est pas démarré, la machine attendra pour demarrer le cycle jusqu'à ce qu'il soit étient à distance depuis l'application ou que le mode Demarrage à distance soit désactivé.
• Si la porte est ouverte, le Demarrage à distance est désactisé.

Pour désactiver le Demarrage à distance :

Lorsque le Demarrage à distance est activé, appuyer et maintainir le bouton Anti Falten (Défroissage) pendant 3 secondes.

Download/Neu (Programme télécharge)

Télécharger des cycles nouveaux et spéciaux qui ne sont pas inclus dans les cycles de base de l'appareil.

Les apparèils enregistrés avec succès peuventTELécharger une variété de cycles de spécialitéspecificités à l'appareil.

Un seul cycle peut être enregistré dans l'appareil à la fois.

Une fois le téléchargement d'un cycle dans l'appareil est terminé, le produit garde le cycle télécharge jusqu'au téléchargement d'un nouveau.

\section*{Caracteristiques du module LAN sans fil}

Modèle LCW-004
Bande de fréquence :	2412 à 2472 MHz
Puisance de sortie (Max)	IEEE 802.11b: 17.82 dBm IEEE 802.11g: 17.72 dBm IEEE 802.11n: 16.61 dBm

Version logicielle de la fonction sans fil : V 1.0

À l'attention de l'utilisateur, cet apparéil doit être installé et utilisé à une distance minimale de 20 cm entre l' apparéil et le corps.

Consommation d'énergie en veille

Consommation d'énergie en veille	0,18 W
Consommation d'énergie du réseau en veille	2,0 W
Le laps de temps à l'issue duquel la fonction de gestion de la consommation, ou une fonction similaire, fait passer automatiquement l'appareil en mode veille et/ou d'accrit et/ou dans l'état assurant la veille en réseau	20 min.

Déclaration de conformité

CE

Par la presente, LG Electronics déclare que le type d'équipement radio Sèche-linge est conforme à la directive 2014/53/EU. Le texte intégral de la déclaration de conformité EU est disponible à l'adresse internet suivante :

Informations sur les logiciels libres

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge. com.

En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d'auteur, sont disponibles au téléchargement.

LG Electronics peut aussi vous fournir le code source sur CD-ROM moyen le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à [e-mail].

Cette offre est valable pour une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valable pour toute personne possedant cette information.

Utilisation de Smart Diagnosis™

Smart Diagnosis™ par l'intermédiaire du Centre d'Information Client

Utiliser cette fonction si vous avez besoin d'un diagnostic précis par un centre de service LG Electronics lorsque l'appareil fonctionne mal ou presente une defaillance. Utiliser cette fonction uniquement pour contacter le service après - vente, et non pas en fonctionnement normal.

1 Appuyer sur le bouton On pourmettre l'appareil en marche.

• Ne pas appuyer sur d'autres boutons ni tournier le selecteur de programme.

2 Lorsque vous étés invite à le faire par le centre d'appels, placer le microphone de votre téléphone pres du logo Smart Diagnosis™.

3 Maintainir le bouton

Mehr Zeit (Ajouter du temps) appuyé pendant 3 secondes, en tenant le microphone du téléphone sur le logo et le bouton On.

4 Maintainir le téléphone en place jusqu'à ce que la transmission du signal soit terminée. Le temps restant pour le transfert des données s'affiche.

• Pour deromeilleurs résultats,ne pas déplacer le téléphone lorsquels tonalités sont transmises.
• Si l'agent du centre d'appel n'est pas en mesure d'obtenir un enregistrement précis des données, vous pouvez etre invite a reessayer.

5 Une fois le compte à rebours terminé et les tonalités arrêtées, reprene der conversation avec l'agent de centre d'appl, qui sera alors en mesure de vous aider grâce aux informations transmises pour analyse.

REMARQUE

• La fonction Smart Diagnosis™ dépend de la qualité de l'appeal local.
• Les performances de communication seront améliorées et vous pourrez recevoir un meilleur service si vous utilisez le téléphone fixe.
• Si le transfert des données du Smart Diagnosis™ est médiocre en raison de la mauvaise qualité de l'expérience, vous ne pourrez pas receiveoir le meilleur service du Smart Diagnosis™.

AVERTISSEMENT

• Retirer la fiche d'alimentation lorsque vous nettoyez l'appareil. Si vous ne débranchez pas la fiche, cela peut provoquer un choc électrique.

Nettoyage après chaque sechage

Nettoyage du filtré à peluches

Nettoyer le filtré à peluches après chaque cycle de sechage.

Le nettoyage du filtré à peluches permet de réduire le temps de séchage et la consommation d'énergie.

1 Ouvrir la porte.

2 Enlever le premier filtré à peluches.

3 Enlever le deuxième filtré à peluches.

4 Ouvrir les deux filtres à peluches et enlever toutes les peluches.

Ouvrir le premier filtré à peluches.

• Ouvrir le deuxième filtré à peluches.

5 Rincer les peluches à l'eau chaude courante.

6 Secher les filtres a peluches complètement, les fermer et reinsérer les deux filtres a peluches.

REMARQUE

• Enlever l'humidité de la maille. Sinon, le filtré à peluches peut s'obstruer en raison du film d'eau et l'appareil peut ne pas fonctionner.
• Si le filtré à peluches ne se trouve pas dans l'appareil, vous ne pouvez pas faire fonctionner l'appareil.

Vider le réservoir d'eau

L'eau condensée est collectée dans le réservoir d'eau.

Vider le réserve d'eau après chaque utilisation. Ne pas le faire affecte les performances de sechage.

Si le réservoir d'eau est plein, l'icone s' rougeoie et un carillon retentit lorsque l'appareil est en marche. Si cela se produit, le réservoir d'eau doit être vidé dans l'heure suivante.

1 Retirer le réservoir d'eau.

2 Vider le réservoir d'eau dans l'évier.

3 Le remetre dans l'appareil.
4 Appuyer sur le bouton Depart/Pause.

Essuyer le capteur d'humidité

Cet apparéil détecte le niveau d'humidité du linge pendant le fonctionnement, ce qui signifie qu'il doit être nettoyé régulièrement pour éliminer toute accumulation de calcaire sur la surface du capteur d'humidité.

Essuyer les capteurs à l'intérieur du tambour.

ATTENTION

• Ne pas essuyer le capteur d'humidité avec des matériaux abrasifs. Toujours nettoyer le capteur avec une éponge rugueuse.

Nettoyer l'appareil periodiquement

Nettoyage de la grille d'entree d'Air froid

Passer l'aspirateur sur la grille d'entrée d'Air froid 3 ou 4 fois par an pour s'assurer qu'il n'y ait pas d'accumulation de peluches ou de saleté qui puisse provoquer une mauvaise circulation de l'air.

REMARQUE

L'air chaud est evacué à travers la grille de ventilation.
- Une ventilation adequate de la pièce doit être fournie pour éviter tout refoulement de gaz dans la pièce à partir d'unités consumant d'autres combustibles, tels que des faux ouverts.

Le fonctionnement de votre apparéil peut entraîner des erreurs et des dysfonctionnements. Les tableaux suivants contiennent des causes possibles et des remarques permettant de résoudre un message d'erreur ou un dysfonctionnement. Il est recommendé de dire attentivement les tableaux ci-dessous afin d'économiser le temps et l'argent que vous pourriez perdre à appeler le centre de service LG Electronics.

Avant d'appeler pour un service

Votre applieil est equiped d'un syste de surveillance automatique des pannes pour detecter et diagnostiquer les problemes a un stade precoc. Si voire appareil ne fonctionne pas correctement ou ne fonctionne pas du tout, verifier les tableaux suivants avant d'appeler le centre de service LG Electronics.

Messages d'erreur

Symptômes Cause	possible et solution
d'ERREUR DE PORTE	La portea été ouverte alors que l'appareil est en fonctionnement ou l'appareil est mis en marche tandis que la portea est mal fermée.Fermer la portecompletèment.Si d'Et n'est pas libéré, appeler le service.
d'ERREUR DE PORTE	La détéction du contacteur de portepne ne fonctionne pas correctement.Débrancher le cordon d'alimentation et appeler le service.
tE1 tE2 tE4ERREUR DETEMPÉRATURE	Le capteur de température a mal fonctionné.Débrancher le cordon d'alimentation et appeler le service.
F1ERREUR DETEMPÉRATURE	La température à l'intérieur du tambour a soudainement augmenté.Débrancher le cordon d'alimentation et appeler le service.
LE1ERREUR DE MOTEURVERROUILLÉ	Le moteur s'est arrêté brusquement.Vérifier si la quantité de linge dépasse la capacité de charge maximale.Débrancher le cordon d'alimentation et appeler le service.
LE2 REERREUR DE COMPRESSEUR	Le comprésseur s'est arrêté brusquement.Débrancher le cordon d'alimentation et appeler le service.
DEERREUR DE POMPE DEVIDANCE	Le moteur de la pompe de vidange a mal fonctionné.Débrancher le cordon d'alimentation et appeler le service.La température ambiente de l'installation est en dessous de zéro.La température ambiente recommodée pour l'installation est de 5 - 35 °C.

Utilisation

Symptômes Cause	possible et solution
L'appareil ne se met pas sous tension.	Le cordon d'alimentation n'est pas correctement branché.S'assurer que la fiche soit bien branchée dans une prise mise à la terre correspondant à la plaque signalétique de l'appareil.
	Un fusible est grillé au domicile, le disjoncteur est déclenché ou une panne de courant s'est produit.Réenclencher le disjoncteur ou replacer le fusible. Ne pas augmenter pas la capacité du fusible. Si le problème est une surcharge du circuit, la faire corriger par un électricien qualifié.
L'appareil ne chauffe pas.	Un fusible est grillé au domicile, le disjoncteur est déclenché ou une panne de courant s'est produit.Réenclencher le disjoncteur ou replacer le fusible. Ne pas augmenter pas la capacité du fusible. Si le problème est une surcharge du circuit, la faire corriger par un électricien qualifié.
Fuite d'eau. Le tuyau du réservoir d'eau ou le tuyau de vidange n'est pas correctement branché.Connection correctement le tuyau du réservoir d'eau ou le tuyau de vidange.
		La portec est fermée alors que du linge ou un corps étranger est coince dans la porte.Avant d'utiliser l'appareil, vérifier si du linge ou un corps étranger est pris dans la portec. Si l'eau fuit en continu, contacter le centre d'information client LG Electronics.
L'appareil fonctionne et se met en pause après la fin du cycle de séchage.	Voici comment fonctionne l'option anti-plis.S'assurer que l'option anti-plis ait été réglée. L'option est conçue pour éviter les plis qui se forment lorsque le linge n'est pas sorti rapidement après le cycle de séchage. Lorsque l'option est réglée, l'appareil fonctionne pendant 10 secondes et se met en pause pendant 5 minutes. L'option fonctionne jusqu'à 2 heures.

Performance

Symptômes Cause	possible et solution
Les vêtements prènnant trop de temps à sécher.	Un fusible est grillé au domicile, le disjoncteur est déclenché ou une panne de courant s'est produit.Réenclencher le disjoncteur ou replacer le fusible. Ne pas augmenter pas la capacité du fusible. Si le problème est une surcharge du circuit, la faire corriger par un électricien qualifié.
	L'appareil est surcharge.Diviser les grosses charges supplémentaires en charges plus petites pour une meilleure performance et une efficacité de séchage.
	L'appareil est sous-chargé.Si vous séchez une charge très faible, ajouter quelques articles supplémentaires pour garantir une action appropriée du tambour. Si la charge est très faible et que vous utilisez des programmes de Séchage Sonde, le contrôle électronique ne peut pas correctement détecter le séchage de la charge et peut se couper trop tôt. Utiliser des programmes de Minuterie ou ajouter des vêtements mouillés supplémentaires à la charge.
Les vêtements prènnant trop de temps à sécher.	La charge n'est pas correctement triée.Séparer les articles lourds des articles légers. Les articles plus grands et plus lourds prènnant plus de temps à sécher. Les articles légers dans une charge avec des objets lourds peuvent tromper le capteur parce que les objets légers séchéant plus vite.
	Grande charge de tissus lourds.Les tissus lourds prènnant plus de temps à sécher parce qu'ils ont tendance à retenir davantage d'humidité. Pour aider à réduire et à maintainir des temps de séchage plus cohérents pour les tissus grands et lourds, séparer ces articles en charges plus petites de taille uniforme.
	Les commandes de l'appareil ne sont pas correctement définies.Expiliser les paramètres de commande appropriés au type de charge à sécher.Certaines charges peuvent nécessiter un ajustement du niveau de séchage pour un bon séchage.
	Le filtrtre à peluches doit être nettoyé.Après chaque cycle, enlever les peluches du filtrtre à peluches. Une fois les peluches retirees, tenir le filtrtre à peluches à la lumière pour voir s'il est sale ou obstrué. Avec certaines charges qui produit de grandes quantités de peluches, telles que les nouvelles serviettes de bain, il peut être nécessaire de faire une pause du cycle et de nettoyer le filtrtre au cours du cycle.
Le temps de séchage n'est pas compatible.	Les réglages de chaleur, taille de charge ou humidité de vêtements ne sont pas cohérents.Le temps de séchage pour une charge varie en fonction du type de chaleur utilisé (electrique), de la taille de la charge, du type de tissus, de l'humidité des vêtements et du filtrtre à peluches. Mèmeune une charge déséquilibrée dans l'appareil peut entraîner un mauvais essorage, résultat en des vêtements humides qui prendront plus de temps à sécher.
Des tâches graisseuses ou sales restent sur les vêtements.	L'assouplissant est utilisé de manière incorrecte.Lors du lavage du linge qui doit être séché dans l'appareil, utiliser la bonne quantité d'assouplissant suivant les recommendations du fabricant de l'adoucissant.
	Des vêtements propres et sales sont séchés ensemble.Expiliser l'appareil pour sécher uniquement des articles propres. La saleté des vêtements sales peut se transférer sur des vêtements propres dans la même charge ou une charge ultérieure.
	Les vêtements n'ont pas été correctement nettoyés ou rincés avant d'être placés dans l'appareil.Des tâches sur des vêtements secs peuvent être des tâches qui ne sont pas parties lors du processus de lavage. S'assurer que les vêtements soient complètement nettoyés ou rincés conformément aux instructions de votre lave-linge et de la dessive. Certaines tâches tenaces peuvent nécessiter de pré-traitement avant lavage.
Les vêtements sont froissées.	Les vêtements ont séché trop longtemps (sur-séchage).Au cours du séchage, une charge de lavage peut donner des vêtements froissés. Essayer un temps de séchage plus court.
	Les vêtements ont été laissés dans l'appareil pendant trop longtemps après la fin du cycle.• Utiliser l'option Anti-froissage.
Les vêtements sont rétrécis.	Les instructions d'entretien des vêtements ne sont pas suivies.Pour éviter le rétrécissement de vos vêtements, toujours consulter et suivre les instructions d'entretien du tissu. Certains tissus rétrécissant naturellement au lavage. D'autres tissus peuvent être lavés mais rétrécissant lorsqu'ils sont séchés dans l'appareil. Utiliser un réglage de chaleur faible ou nulle.
Des peluches restent sur les vêtements.	Le filtre à peluches n'a pas été correctement nettoyé.Après chaque cycle, enlever les peluches du filtre à peluches. Une fois les peluches retirees, tenir le filtre à peluches à la lumière pour voir s'il est sale ou obstruè. S'il est sale, suivre les instructions de nettoyage. Avec certaines charges qui produisent de grandes quantités de peluches, il peut être nécessaire de faire nettoyer le filtre au cours du cycle.
	Le linge n'a pas été trié correctement.Certains tissus sont des produits de peluches (par exemple une serviette blanche en coton duveteurs) et doivent être séchéés séparément des vêtements qui attrient les peluches (par exemple un pantalon en lin noir).
	L'appareil est surcharge.Diviser les grosses charges supplémentaires en charges plus petites pour le séchage.
	Des mouchoirs, du papier, etc., ont été laissés dans des poches.Vérifier les poches minutieusement avant le séchage des vêtements.
Électricité statique excessive dans les vêtements après séchage.	Les vêtements ont séché trop longtemps (sur-séchage).Le sur-séchage d'une charge de lavage peut causer une accumulation d'électricité statique. Régler les paramètres et utiliser un temps de séchage plus court, ou utiliser des programmes S'échéage Sonde.
	S'échéage synthétique, sans fer ou mélanges synthétiques.Ces tissus sont naturellement plus enclins à l'accumulation d'électricité statique. Essayer d'utiliser un assouplissant ou des réglages plus courts du temps de séchage programmé.
Des vêtements ont des points humides après un programme de S'échéage Sonde.	Charge très importante ou charge très faible. Grand article unique comme une couverture ou une couette.Si les articles sont trop serrés ou trop écarts, le capteur peut avoir des difficultés à dire le niveau de séchage de la charge. Utiliser un programme de S'échéage minuté pour les charges très petites.Les articles volumineux et encombrants tels que les couvertures ou les édredons peuvent parfois s'enrouler en une boule de tissu serrée. Les couches extérieures sechont et s'enregistrent sur les capteurs, tandis que le noyau interieur reste humide. Lorsque vous s'échez un article volumineux, il peut être utile de suspendre le programme une ou deux fois et de le réorganiser pour le dérouler et exposer les zones humides.Pour sécher quelques articles humides d'une charge très importante ou quelques points humides sur un article volumineux après la fin d'un programme S'échéage capteur, vider le filtre à peluches puis définir un programme de S'échéage minuté pour terminer le séchage du ou des articles.

Wi-Fi

Symptômes Cause	possible et solution
Votre apparéil ménager et votre smartphone ne sont pas connectés au réseau Wi-Fi.	Le mot de passer du Wi-Fi auquel vous essayez de vous connecter est incorrect.Trouver le réseau Wi-Fi connecté à votre smartphone et le supprimer, puis enregistrER leur apparéil sur LG SmartThinQ.
	Les Données mobiles sont activées sur votre smartphone.Désactiver les Données Mobiles de votre smartphone et enregistrER l' apparéil à l'aide du réseau Wi-Fi.
	Le nom du réseau sans fil (SSID) est défini de manière incorrecte.Le nom du réseau sans fil (SSID) doit être composé d'une combinaison de chiffres et de lettres anglais (les caractères spéciaux ne sont pas autorisés).
	La fréquence du routeur n'est pas de 2,4 GHz.Seule une fréquence de routeur de 2,4 GHz est prise en charge. Régler le routeur sans fil sur 2,4 GHz et connecter l' apparéil au routeur sans fil. Pour vérifier la fréquence du routeur, consulter votre fournisseur de services Internet ou le fabricant du routeur.
	La distance entre l' apparéil et le routeur est trop éloignée.Si la distance entre l' apparéil et le routeur est trop éloignée, le signal peut être faible et la connexion peut ne pas être configurée correctement. Déplacer le routeur de manière qu'il soit plus proche de l' apparéil.

Fiche produit

Règlement délégué de la commission (UE) n° 392/2012

Nom du fournisseur ou marque LG Electronics
Identifiant modèle du fournisseur DV908IH2S DV908IH2
Capacité nominale en kg de linge en coton pour le programme coton standard à pleine charge	8 kg
Type de sèche-linge	Sèche-linge à tambour menager à condenseur
Classe d'efficacité énergétique A+++
Consommation d'énergie de « X » kWh par an, sur la base de 160 cycles de séchage pour le programme coton standard à pleine charge et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie par cycle dépend des conditions d'utilisation de l'appareil	176 kWh/an
Sèche-linge automatique Oui
Récompensé par « l'Ecolabel européen » en vertu du réglement (CE) n° 66/2010	Non
Consommation énergétique du programme coton standard à pleine charge (Edry)	1,47 kWh
Consommation d'énergie du programme coton standard à charge partielle (Edry1/2)	0,80 kWh
Consommation d'énergie du mode arrêt pour le programme coton standard à pleine charge (P0)	0,18 W
Consommation d'énergie du mode laissé sur marche pour le programme coton standard à pleine charge (P)	0,18 W
Durée du mode laissé sur marche (T) 10 min
« Koch-/Buntwäsche (Coton) + Schranktrocken (Prêt à ranger) + Energie (Eco) » utilisé à charge pleine et partielle est le programme de séchage standard auquel se rapportent les informations figurant sur l'étiquette et la fiche, indiquant que ce programme est adapté au séchage du linge en coton humide normal et qu'il est le programme le plus efficace en termes de consommation d'énergie pour le coton.
La durée pondérée du programme (Tt) du « programme coton standard à pleine charge et à charge partielle »	150 min
Durée du programme pour le « programme coton standard à pleine charge » (Tdry)	196 min
La durée pondérée du programme du « programme coton standard à pleine charge et à charge partielle » (Tdry1/2)	115 min
Classe de taux de condensation « X » sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces)	A
Efficacité moyenne de condensation Cdry du programme coton standard à pleine charge	91 %
Efficacité de condensation moyenne Cdry1/2 du programme coton standard à charge partielle	91 %

FR

Efficacité de condensation pondérée (Ct) pour le 'programme coton standard à charges pleine et partielle'	91 %
Niveau de puissance acoustique 62 dB(A)
Autonome

Note

Note

MANUALE D'USO

ASCIUGABIANCHERIA

Partie specifiche 10
